Testeremo per voi oggi l’ottima scheda madre prodotta da ASRock per il nuovo socket 2011-v3, stiamo parlando della X99 Extreme 6. Questa motherboard di fascia medio-alta è progettata per le nuove CPU Intel Haswell-E fino a 8 core e per le nuove memorie RAM DDR4.
Qualità costruttiva Super Alloy con 12 Fasi di alimentazione per un sistema stabile ed efficiente in ogni condizione. Si presenta nella classica colorazione azzurro/nero dei dissipatori e connettori delle RAM.

La serie Extreme di ASRock ci ha sempre impressionati per l’alta qualità e il prezzo concorrenziale, le capacità di Overclock e la solidità nell’utilizzo quotidiano. Andremo ad analizzare le specifiche di questo prodotto ed a vedere come se la cava nei nostri test.
In questo momento il prezzo è di circa 230 euro, difficilmente si trova qualcosa di paragonabile rapporto qualità/prezzo.

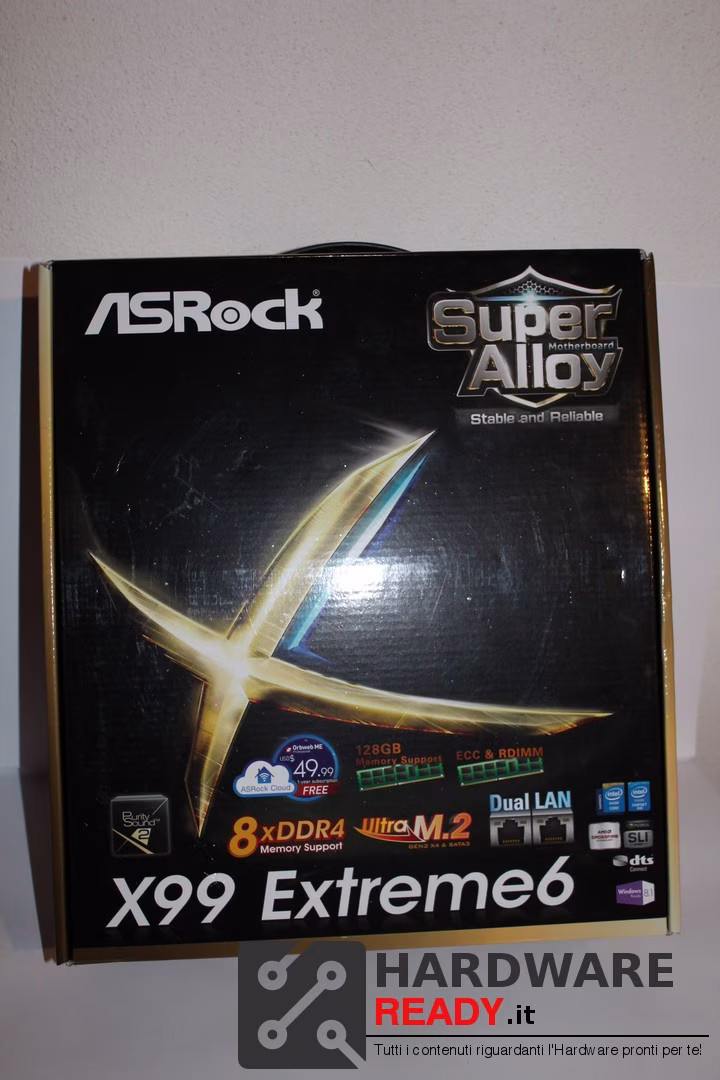

Sulla confezione spicca il logo che caratterizza la serie Extreme di ASRock, troviamo in bella vista parte delle tecnologie più importanti di cui è fregiato il prodotto.

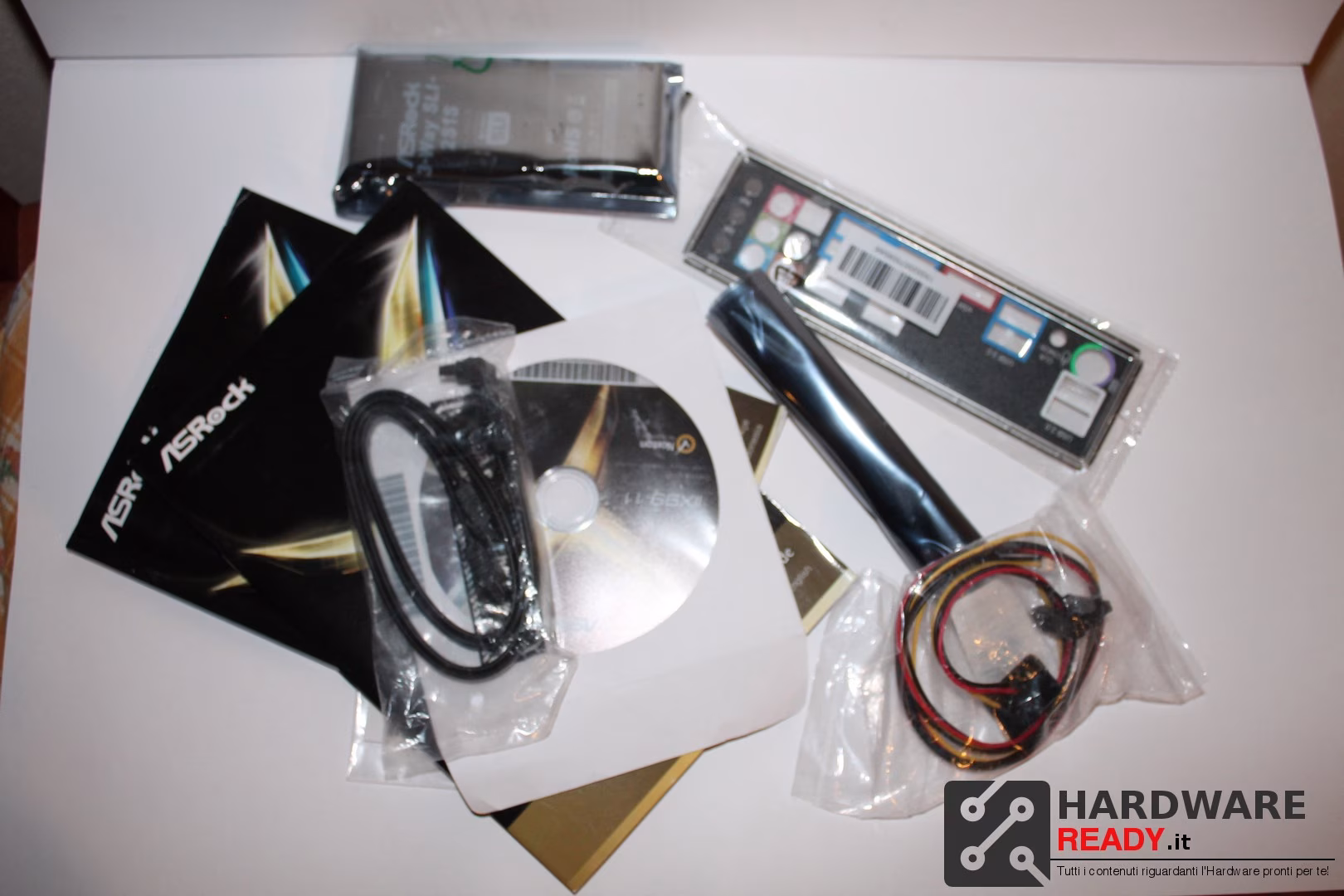

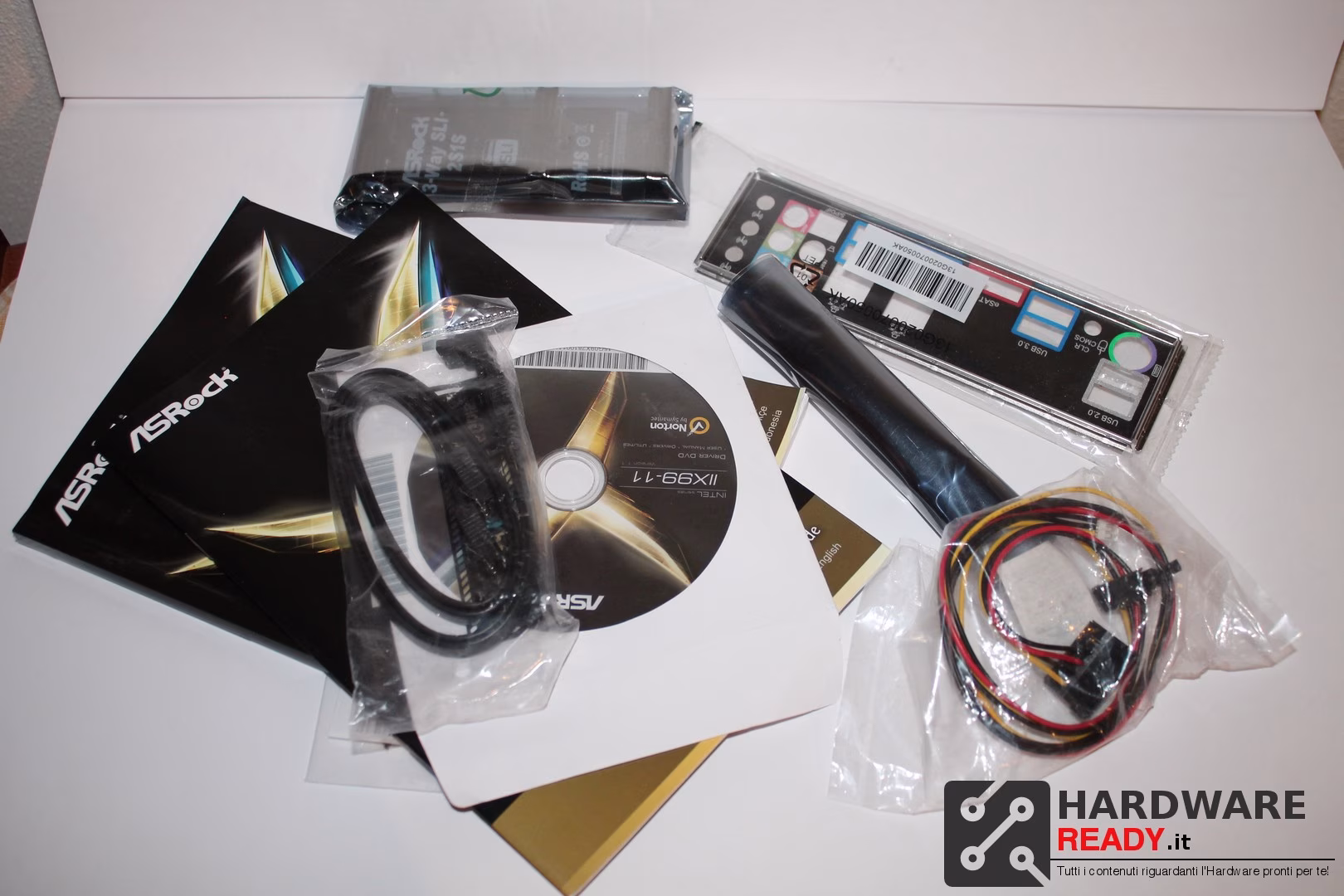

Il Bundle oltre a prevedere i brindge SLI e 3Way SLI, prevede i cavi SATA, pannello posteriore delle connettività, il cavo per l’alimentazione aggiuntiva delle PCI-E, manuale e CD di istallazione.

Andiamo ad analizzare la scheda madre nel dettaglio.

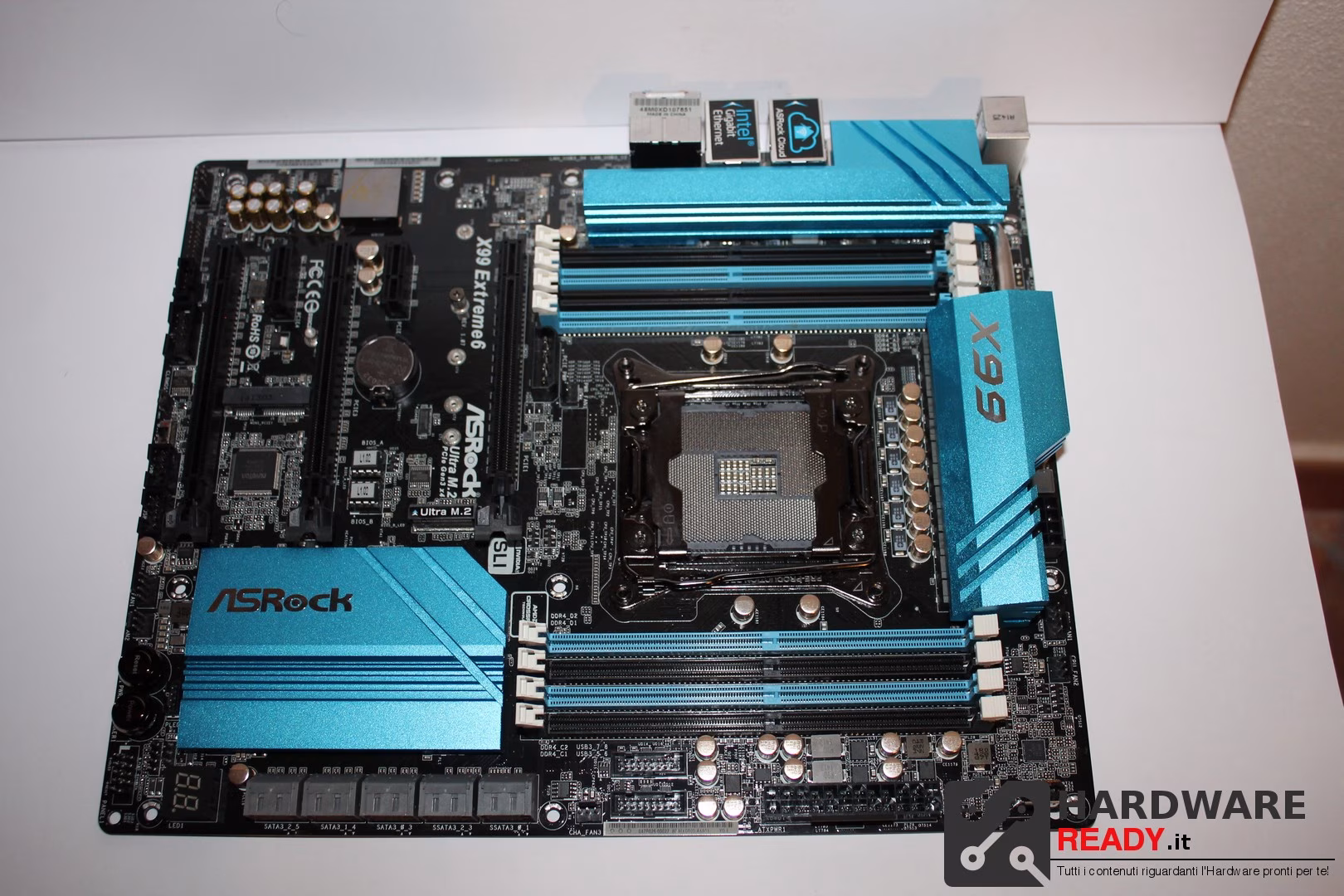

La prima cosa che salta all’occhio è l’accattivante colore azzurro dei dissipatori e degli slot delle RAM, colore predominante della scheda che può fornire spunto su quali componenti adattarci nella costruzione di un PC. Molto evidenti i Nichicon Platinum 12K color oro sparsi per la scheda.

Tutti i dissipatori sono di grosse dimensioni e ricavati ognuno in un blocco unico di alluminio.

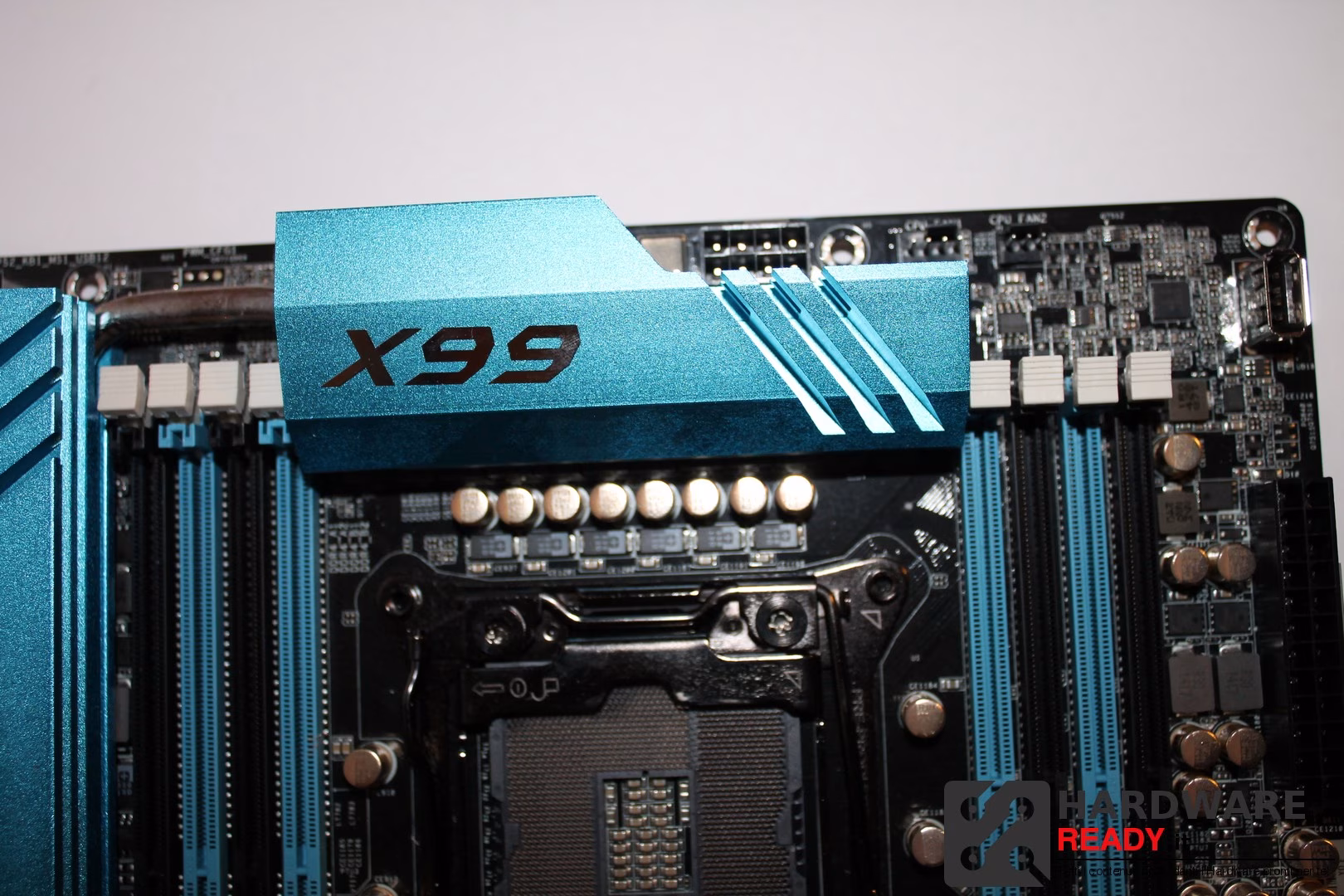

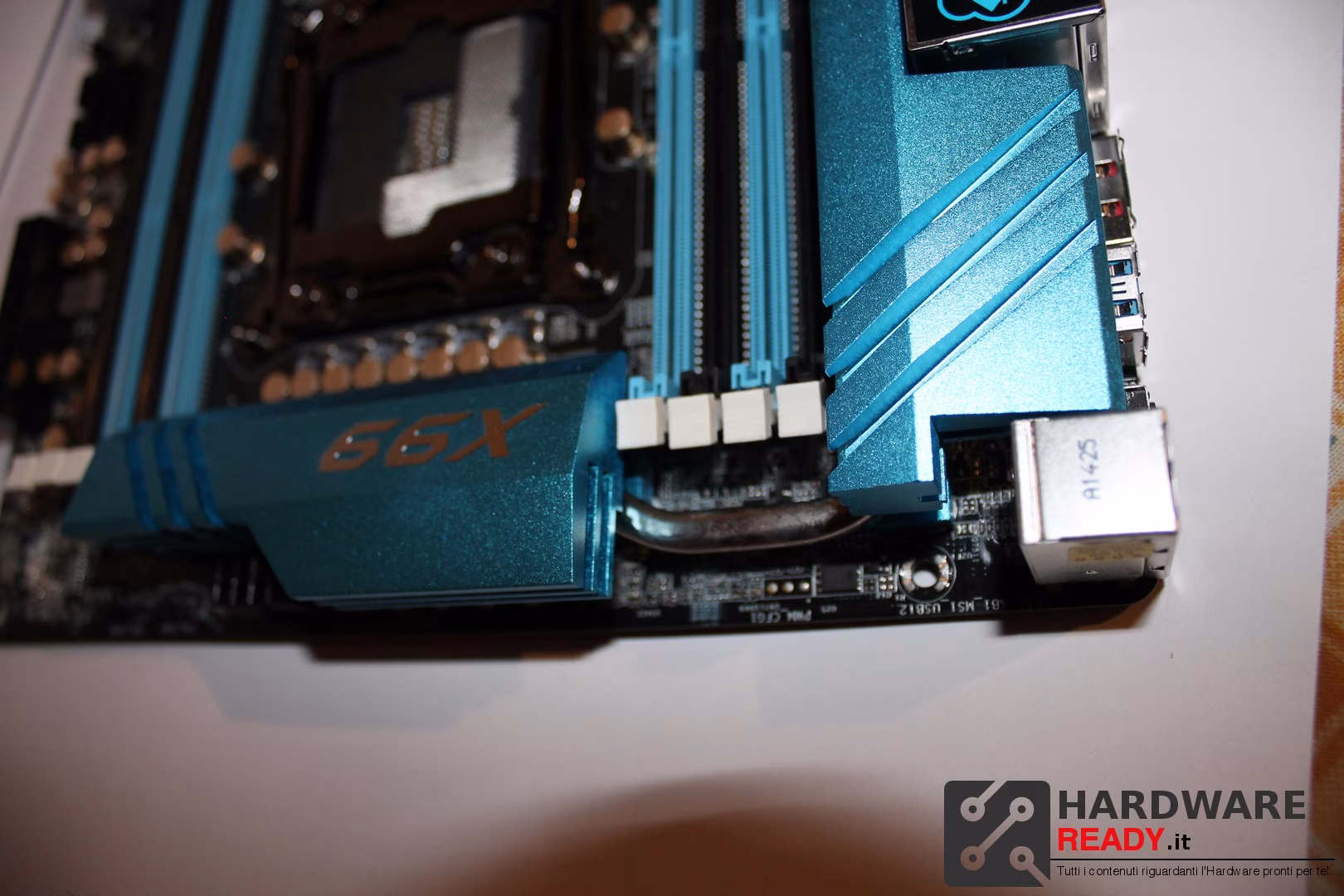

L’abbondante dissipatore previsto da ASRock per la dissipazione dei VRM, compreso l’HeatPipe che collega il principale con quello laterale, posto al di sopra della zona del pannello posteriore della scheda madre, dissipa adeguatamente i componenti.

Da questa angolatura si notano meglio le scanalature e la cura con cui il dissipatore è realizzato.

Dettaglio sul grosso HeatPipe che permette di meglio distribuire il calore prodotto dalle fasi di alimentazione della scheda madre.

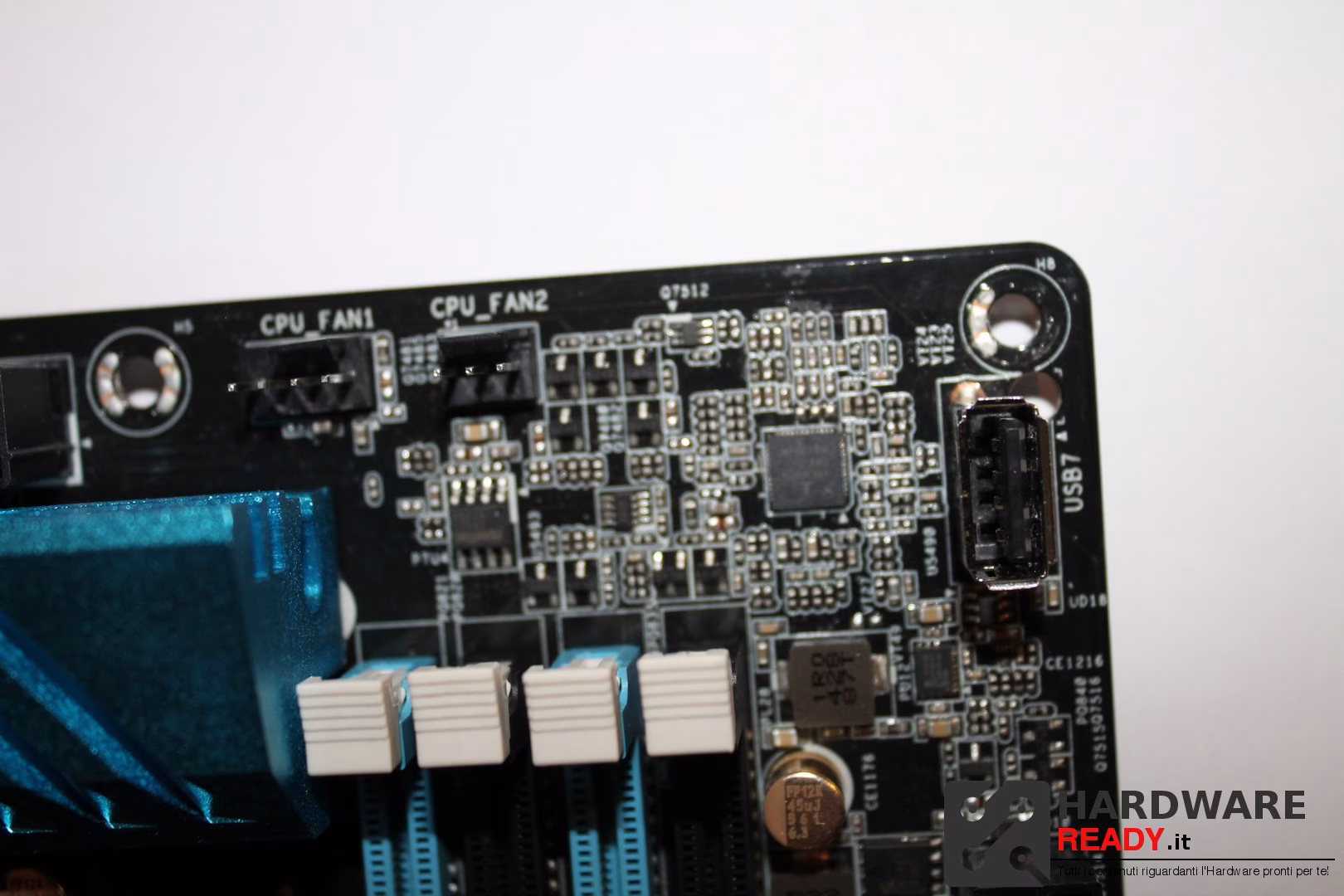

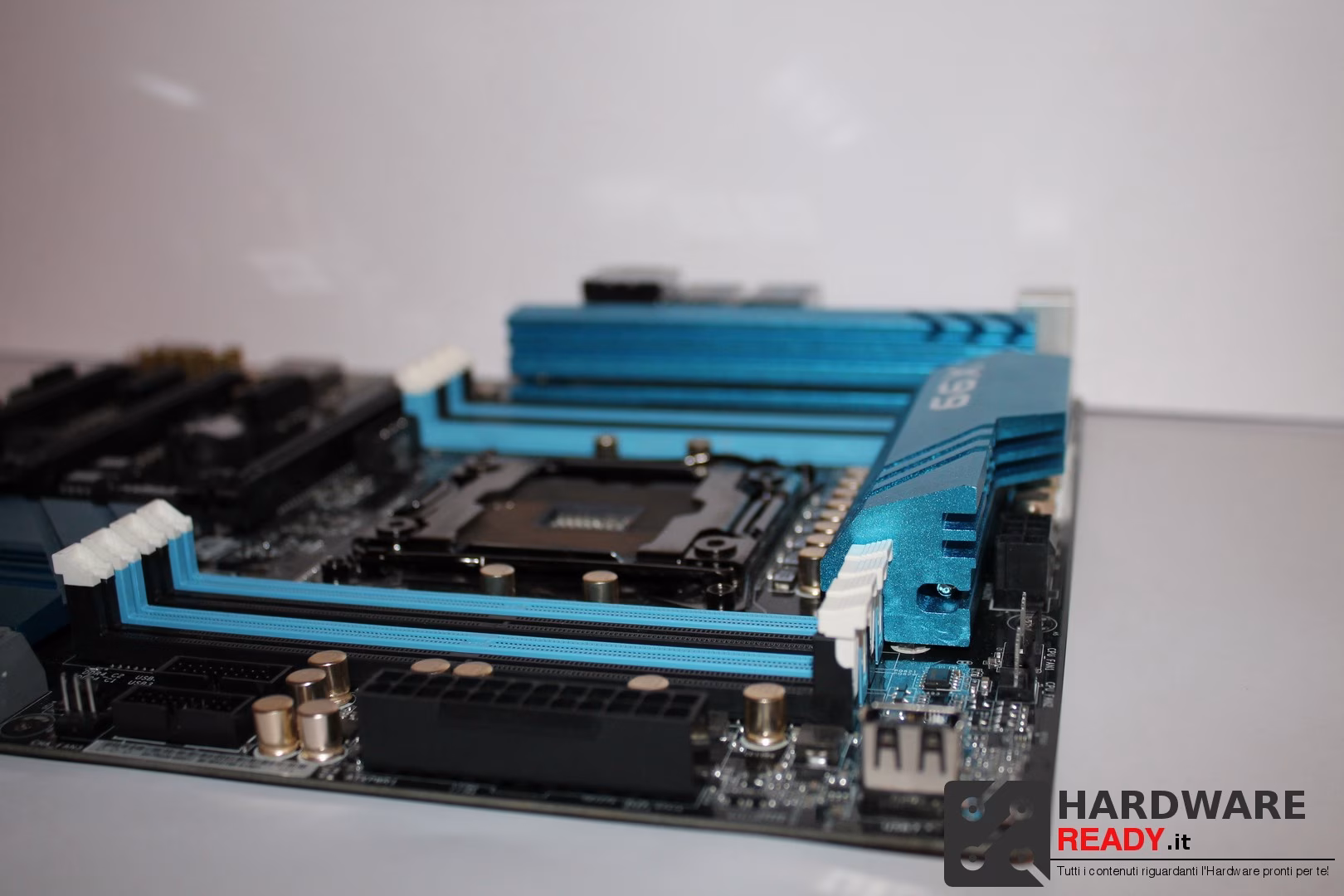

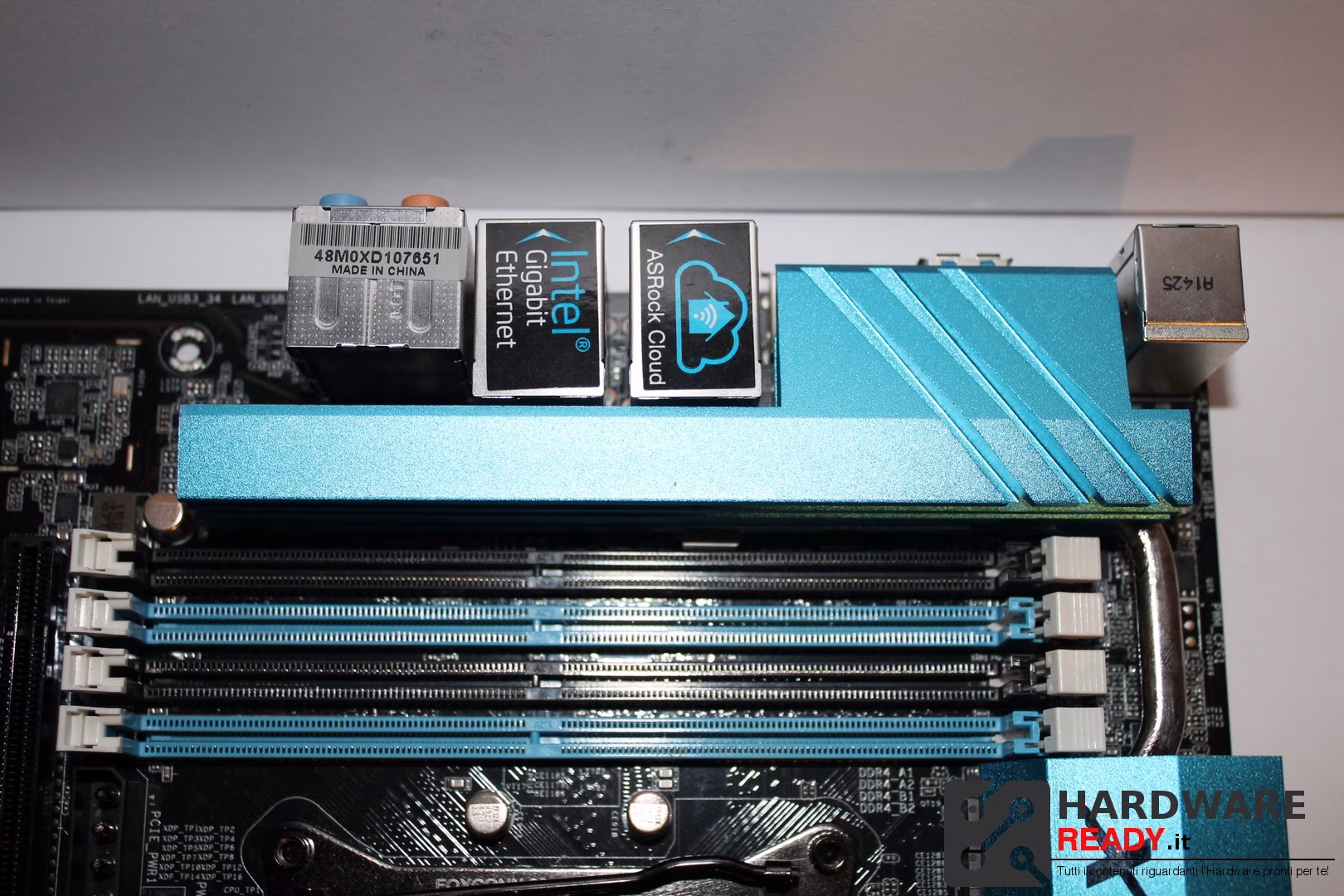

Rimanendo nella parte superiore della scheda salta subito all’occhio la presenza di una USB, che potrà risultare più utile di quanto si pensi.

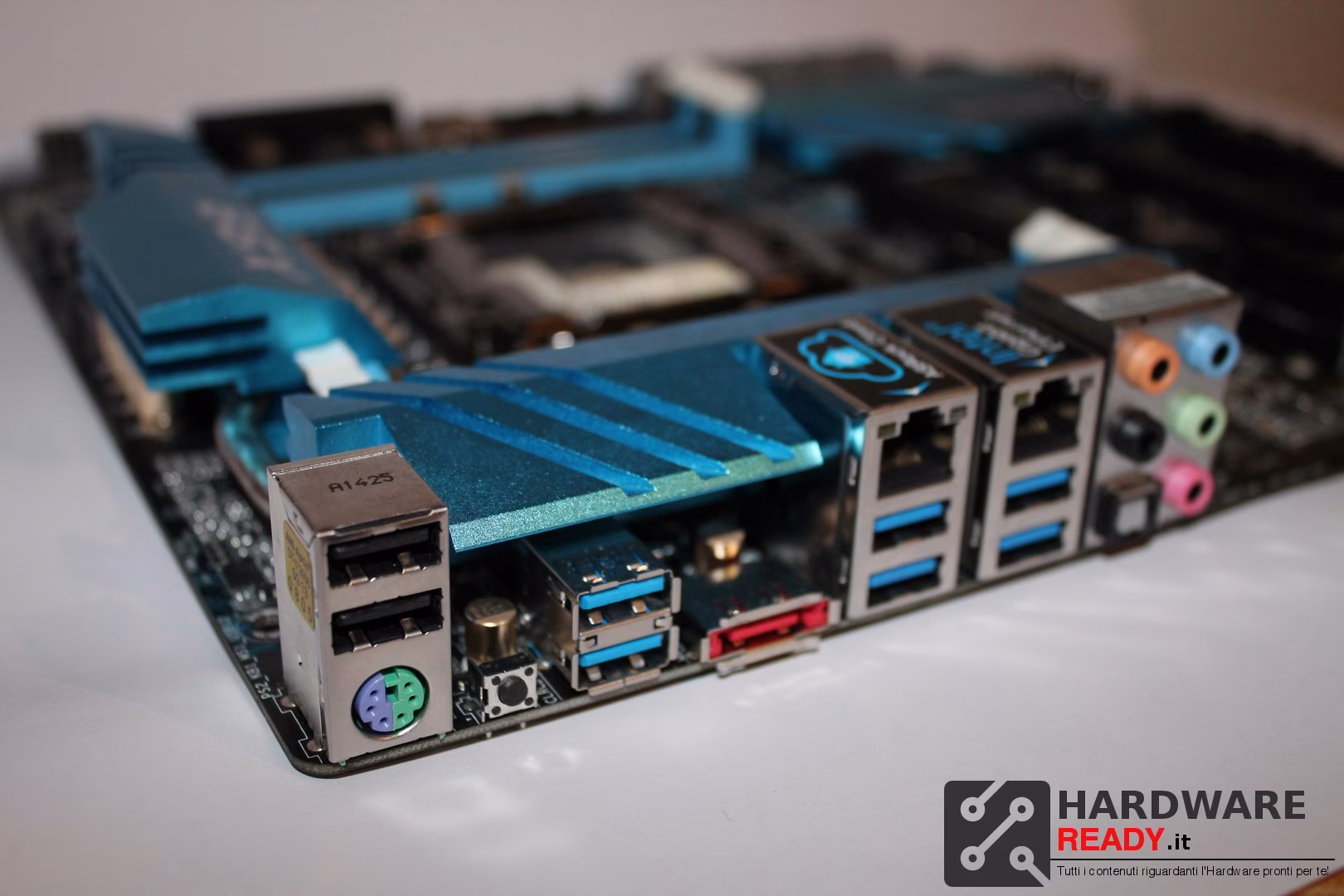

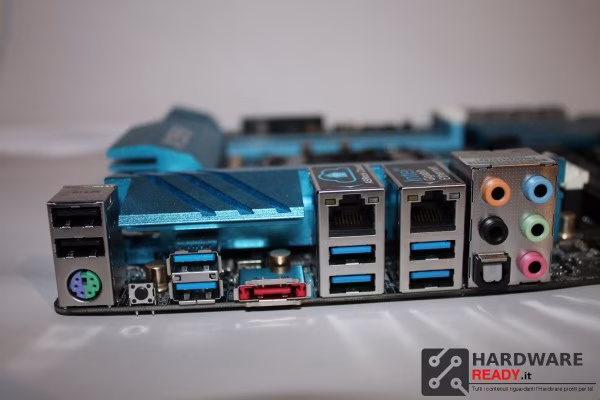

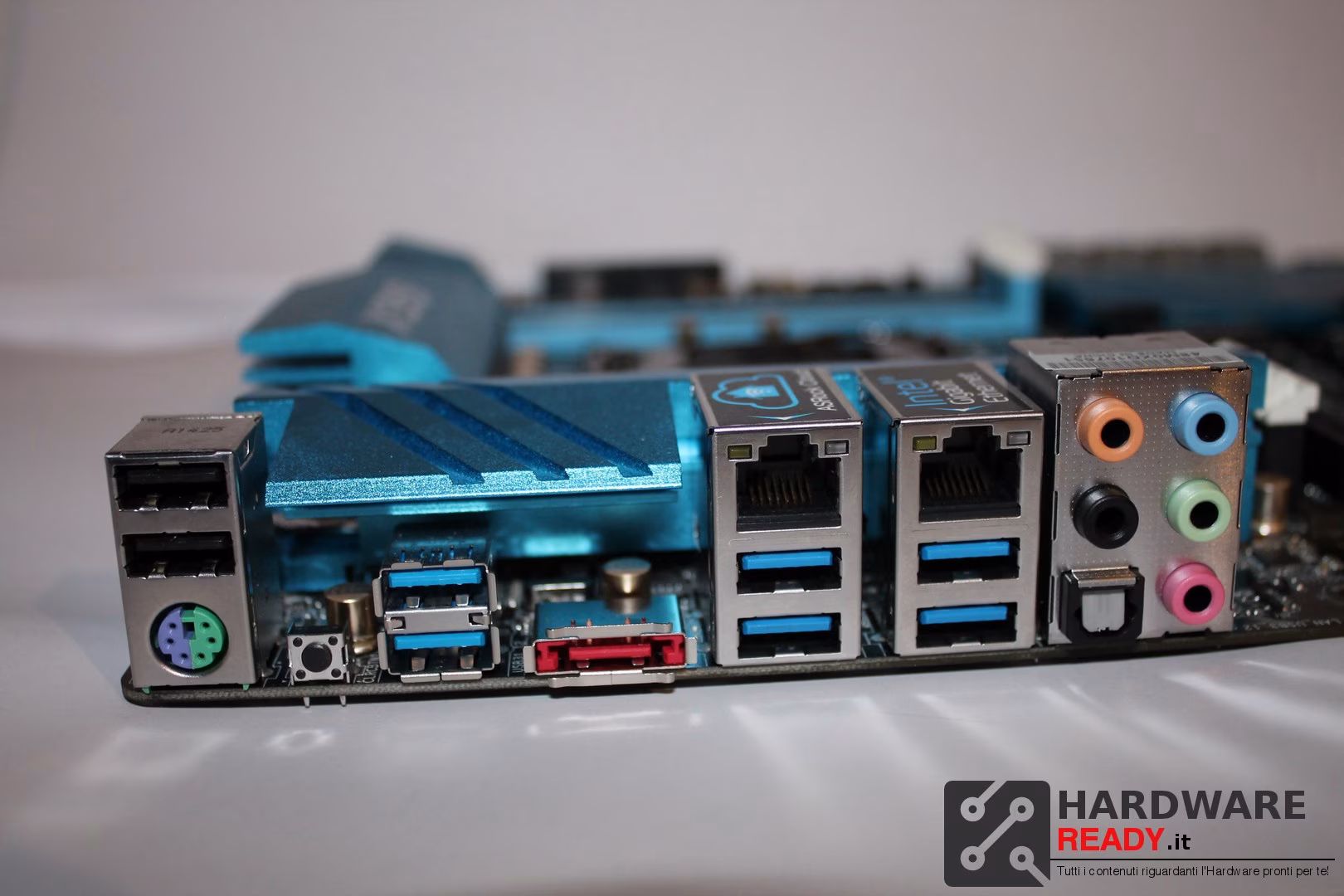

Il pannello posteriore delle connettività prevede: ben 6 USB 3.0, due USB 2.0, una porta PS2, una porta E-Sata, 2 porte Ethernet, 5 connettori RCA ed uno Toslink per l’audio. Le porte LAN GIGABIT sono gestite da un Chip Intel I218V+ Qualcomm Atheros AR8171.

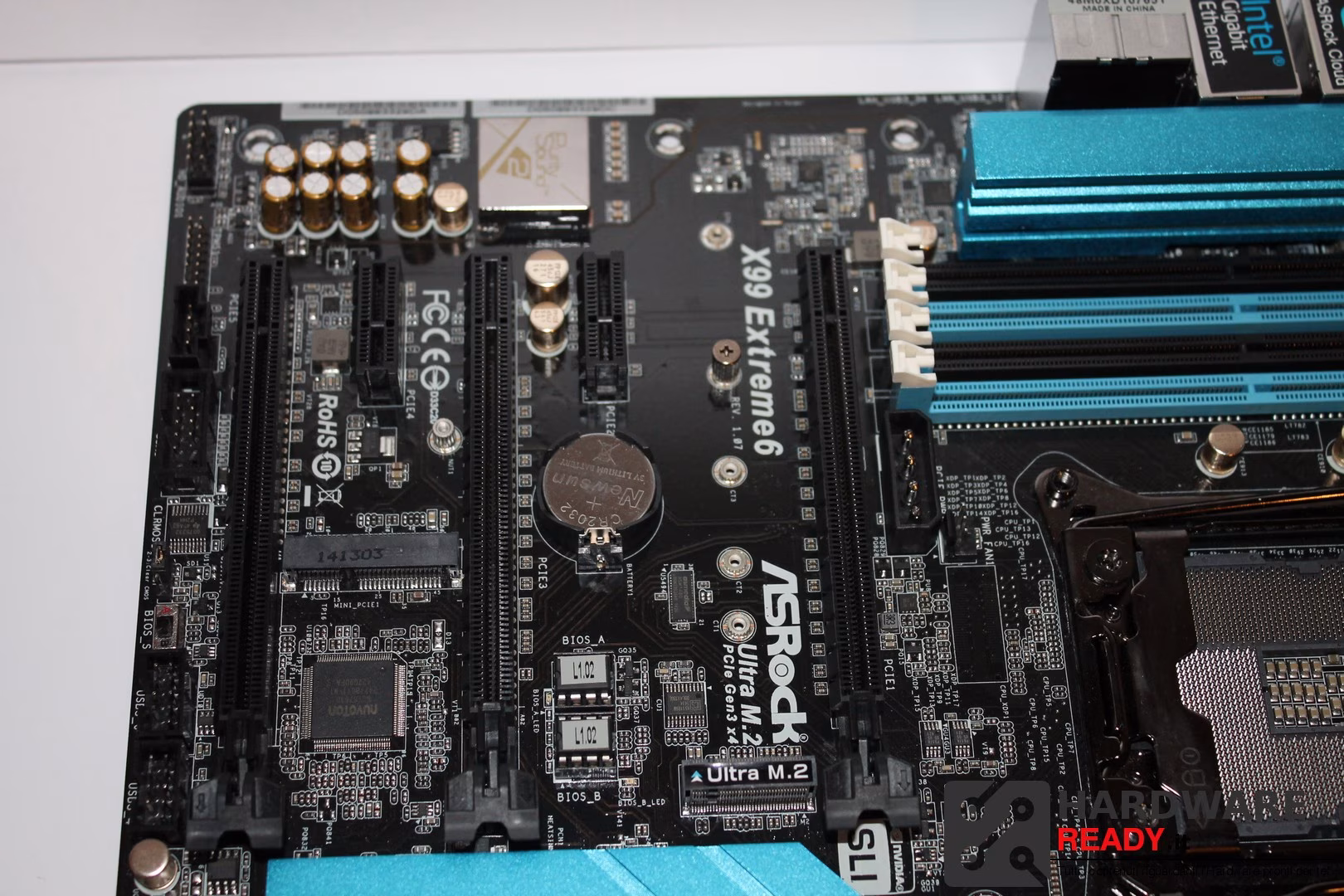

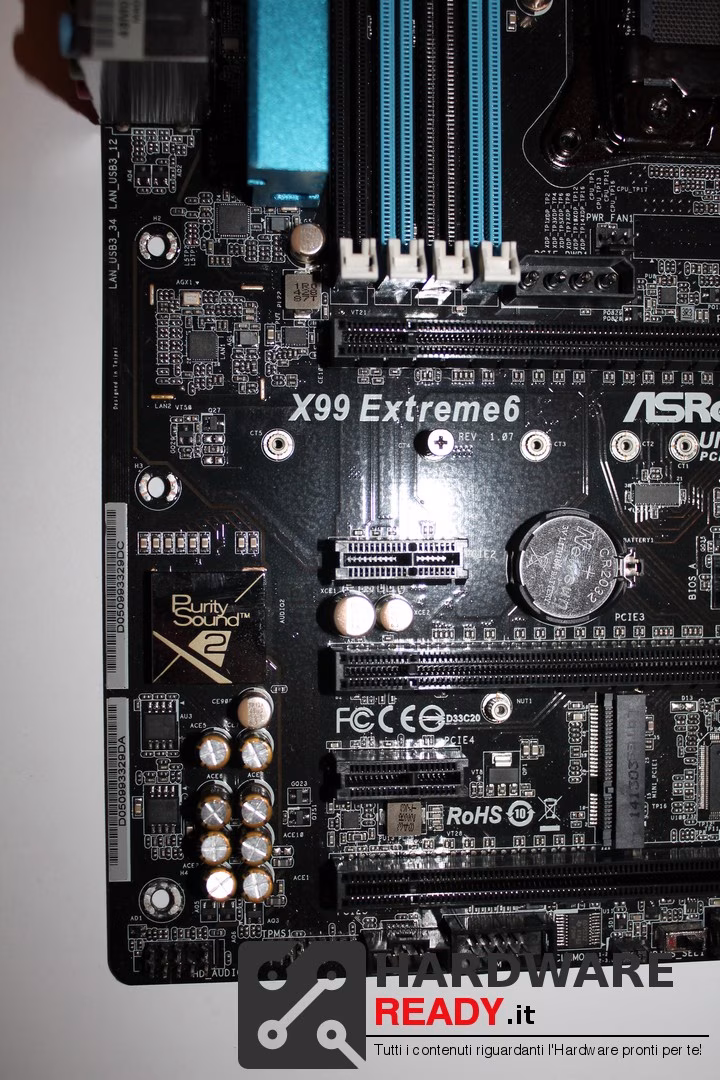

In bella mostra la connettività PCI-e della Extreme 6 che non ha nulla da invidiare a schede di categoria maggiore e ben più costose!
La scheda supporta sia la modalità 3 Way CrossfireX che 3 Way SLI oltre che supportare le modalità QUAD SLI e QUAD CrossfireX con due schede video multi GPU. Notiamo anche l’attenzione di ASRock a lasciare uno SLOT PCI libero per evitare che la scheda video principale vada a impedire l’istallazione di periferiche con interfaccia PCI-E 1x.
Altra importante feature è la porta Ultra M.2 Gen.3 x4 con banda fino a 32GBs.

Al centro è presente anche un Power Connector per le PCI-e e nella parte bassa prima dell’ultima PCI-e è presente una mini-PCI-e
Notiamo inoltre la presenza di un’importante comparto audio isolato dal resto dei componenti e gestito da un Chip TI NE5532 con l’affermato Purity Sound 2 di cui parleremo più avanti.

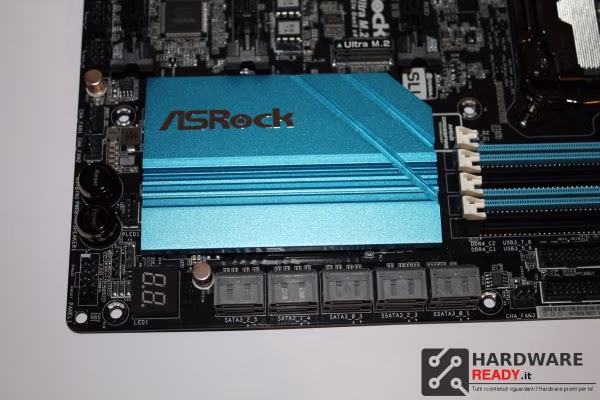

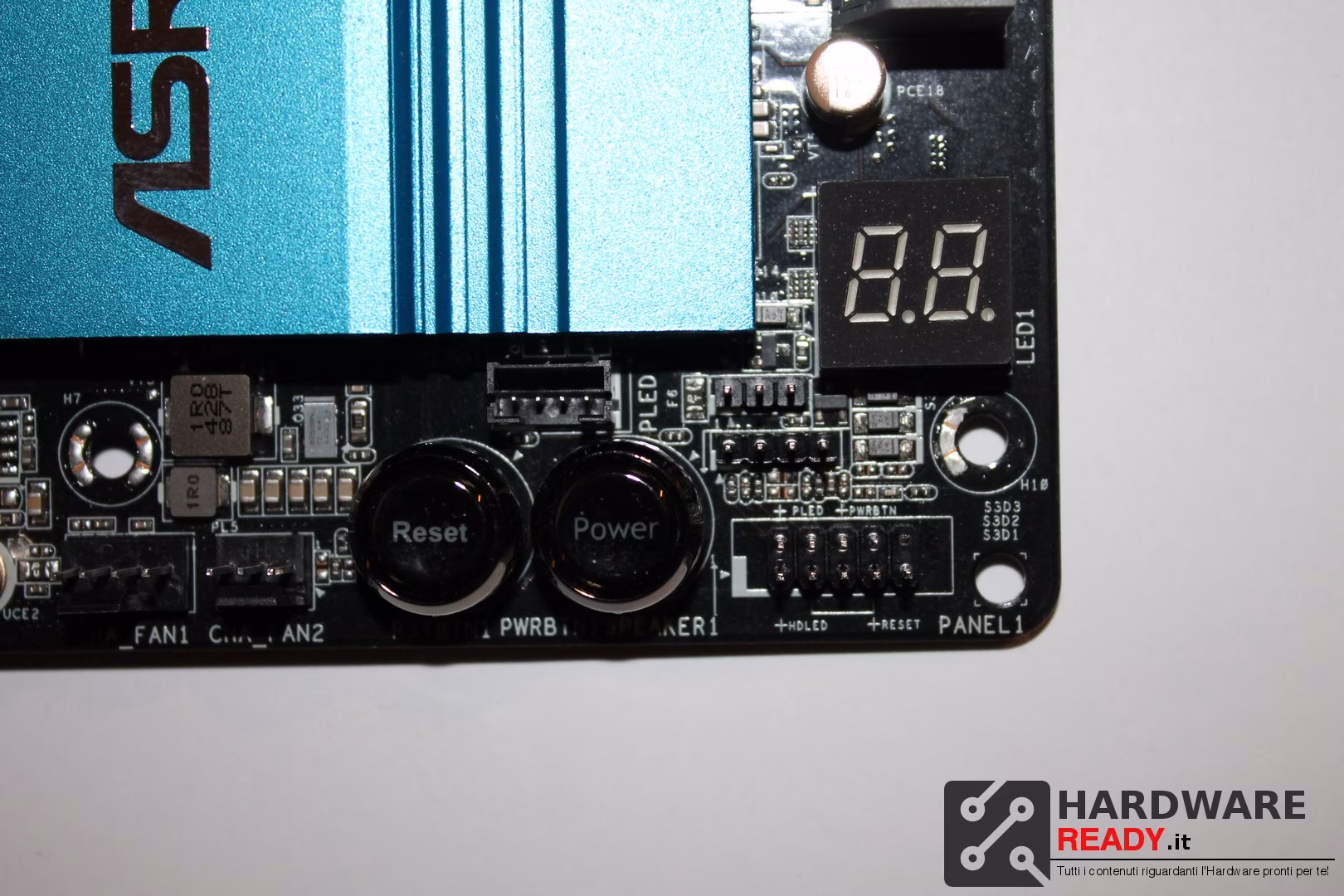

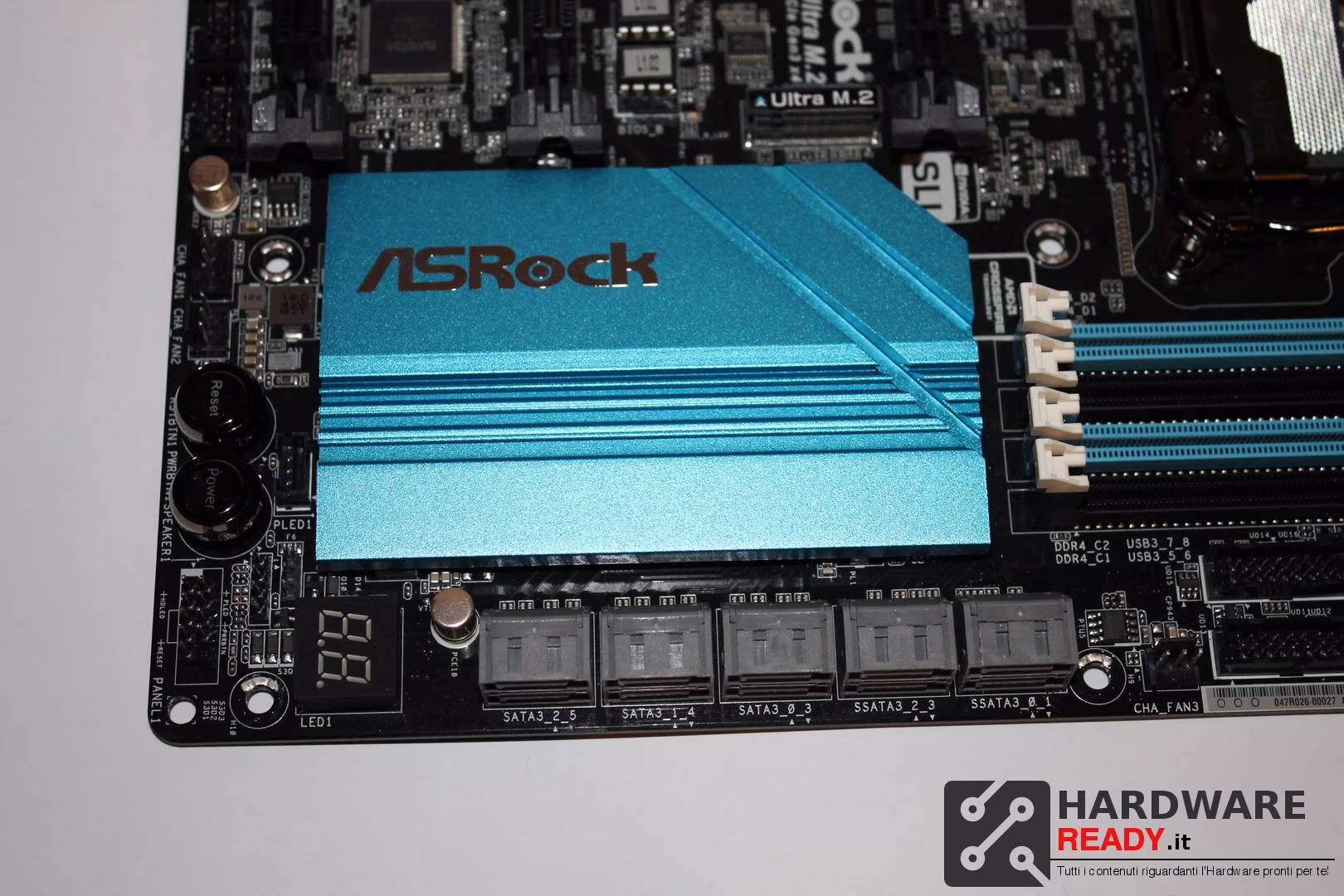

In basso vicino alle porte SATA troviamo, oltre al Display di Debug che ci indica il regolare o meno funzionamento della scheda madre, la presenza dei bottoni dotati di LED per l’accensione ed il reset del sistema, Features molto rilevanti sopratutto per chi utilizza i banchetti di prova o effettua Overclock.

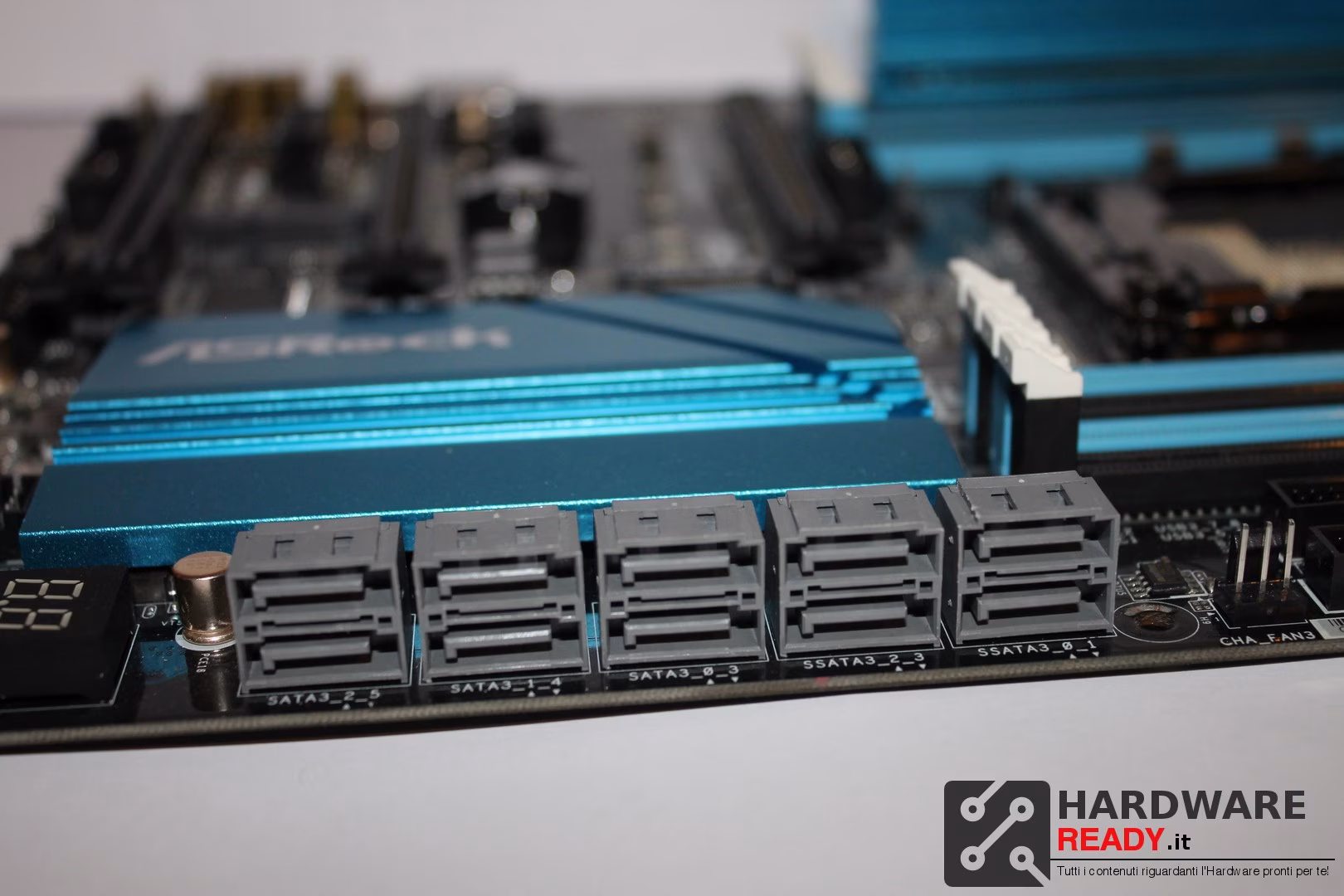

Subito accanto troviamo la presenza di ben 10 porte SATA 6,0 Gb/s per una connettività completa e importante per l’utilizzo professionale.

Andiamo ad analizzare le specifiche tecniche della Extreme 6.

1. ASRock Super Lega
   – Dissipatore di calore XXL in lega di alluminio
   – Valvola alimentazione Premium 60A
   – Valvola di memoria di alta qualità in lega
   – MOSFET Dual-N Ultra (UDM)
   – Condensatori Nichicon in platino a 12K
   – PCB in zaffiro nero
2. Supporta la famiglia di processori Intel^® Core™ i7 e Xeon^® 18-core per il socket LGA 2011-3
3. Digi Power, Fase di alimentazione 12, Condensatori filtri multipli (MFC)
4. Supporta la memoria Quad Canale DDR4 3000+ (OC) con max. capacità fino a 128GB
5. Supporta ECC*, memoria RDIMM (* ECC è supportato con i processori Intel^® Xeon)
6. 3 PCIe 3.0 x16, 2 PCIe 2.0 x1, 1 mini-PCIe
7. Supporta AMD 3-Way CrossFireX™ e NVIDIA^® 3-Way SLI™
8. Audio HD a 7.1 canali con protezioni contenuti (Realtek ALC1150 Audio Codec), Supporta Purity Sound™ 2 & DTS Connect
9. Intel^® Gigabit LAN + Qualcomm^® Atheros^® Gigabit LAN
10. 10 SATA3, 1 eSATA, 1 Ultra M.2 (PCIe Gen3 x4 & SATA3)
11. 10 USB 3.0 (4 frontali, 6 posteriori), 7 USB 2.0 (4 frontali, 2 posteriori, 1 verticale di tipo A)
12. 1 collettore porta COM, 1 Connettore Thunderbolt™ AIC
13. Supporta ASRock Cloud, HDD Saver Technology, Full Spike Protection, APP Shop

Come dicevo inizialmente questa scheda vanta la possibilità di montare le nuove CPU Socket 2011-v3, da la possibilità di montare e gestire memorie fino a 128 GB in Quad Channel DDR4 a velocità 3000 Mhz, mette a disposizioni ben 10 sata 3 da 6 Gb/s.

Il numero di Tecnologie che questa scheda vanta è molto abbondante, vi elencherò le principali:

Questa scheda madre vanta un abbondante dissipatore in alluminio e un heatpipe per garantire una dissipazione ottimale anche sotto sforzo.

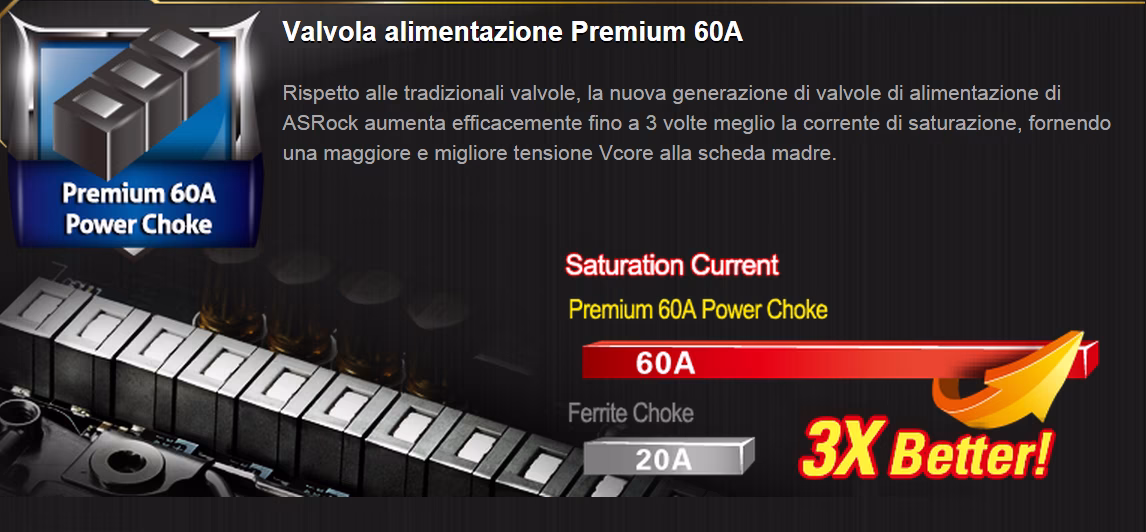

Importante caratteristica che strizza l’occhio agli overclockers sono le valvole di alimentazione ( VRM ) che gestiscono in modo migliore il passaggio di corrente verso la CPU, fino a tre volte meglio di quelle tradizionali.

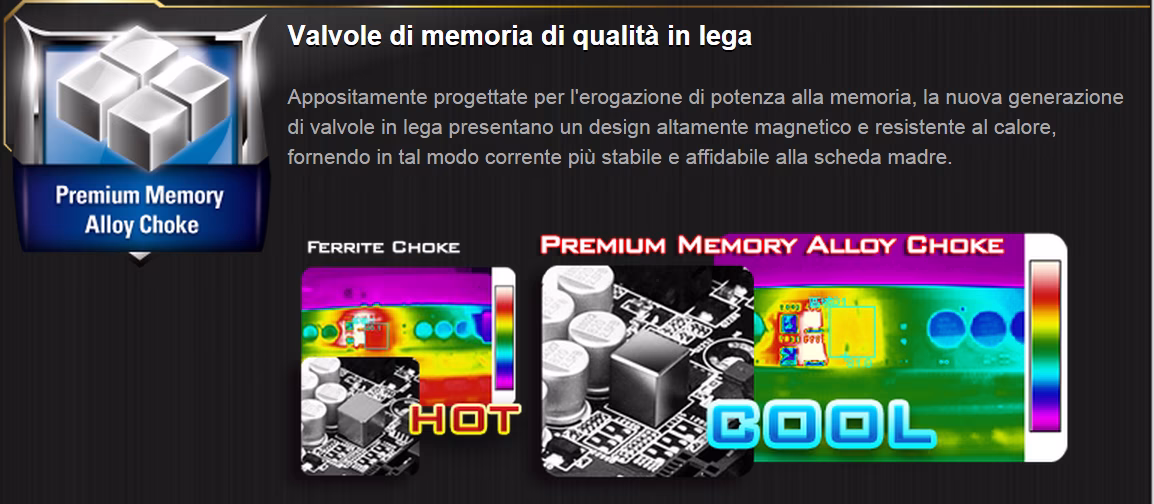

Altra caratteristica da premiare è la cura ai VRM per la gestione della corrente per le memorie, questi sono più resistenti al calore ed erogano in modo più stabile la corrente.

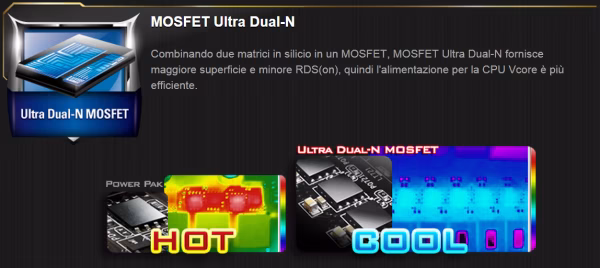

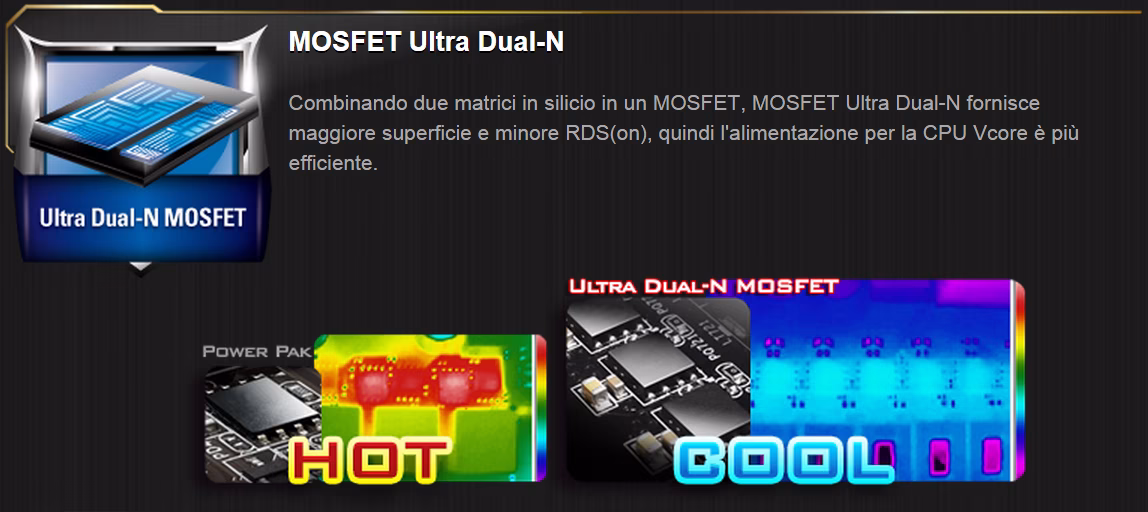

Con i Mosfet Ultra Dual-N che combinano due matrici di silicio l’alimentazione della CPU è più efficiente fornendo maggiore superficie e minore RDS(ON).

I nuovi condensatori Giapponesi risultano avere una vita superiore fino al 20% rispetto ai tradizione, questo grazie all’utilizzo di platino.

Anche l’aspetto è importante per ASRock, il PCB nero è una chicca non da poco.

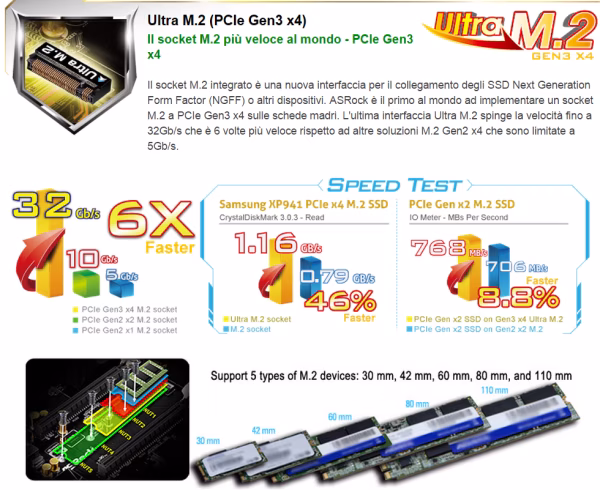

ASRock è stata la prima ad adottare lo standard M.3  a PCIe Gen3 X4, che raggiunge velocità fino a 32 gb/s fino a sei volte superiore rispetto alla Gen2!

Come detto in precedenza questa scheda madre supporta fino a 128Gb di memorie DDR4 ECC/RDIMM.

ASRock ha curato al meglio anche la gestione dell’audio, con tanto di DAC e amplificatore.

Con Purity sound viene offerto un segnale digitale 7.1, il tutto mosso da un chip Realtek ALC 1150.

Lato connettività ASRock ha previsto ben due porte LAN.

Altre Caratteristiche e Software in dotazione da ASRock:

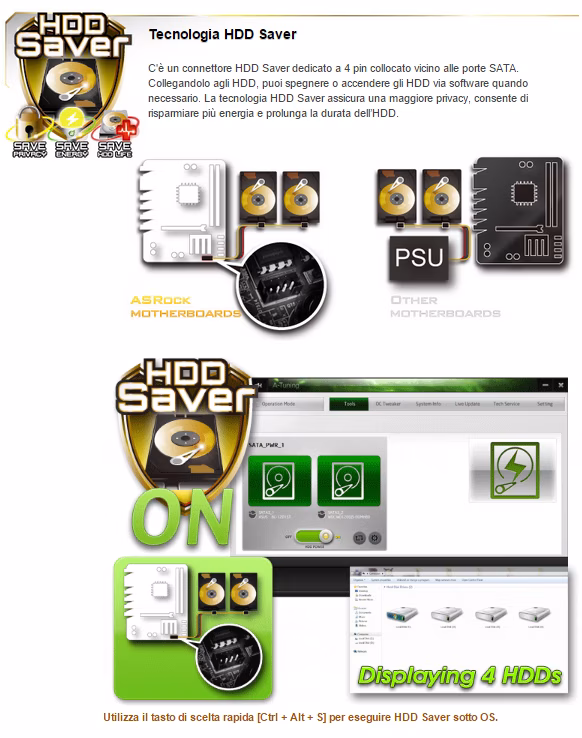

Altra bella tecnologia integrata in questa scheda madre è la possibilità di alimentare gli HDD direttamente attaccandoli a questa, cosi direttamente dall’OS sarà possibile avviarli o disattivarli, risparmiando energia e rispettando la Privacy.

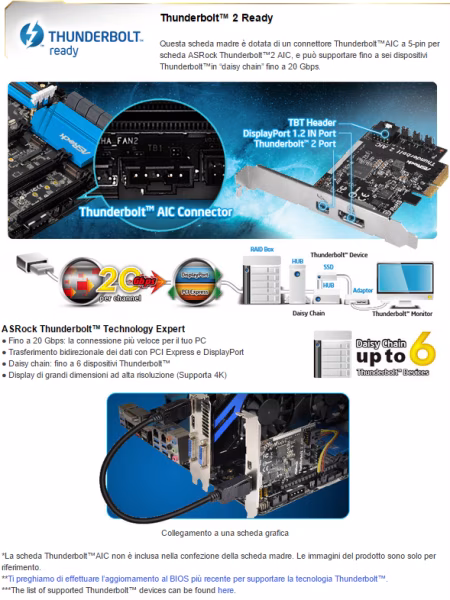

La scheda madre supporta inoltre la tecnologia Thunderbolt 2.

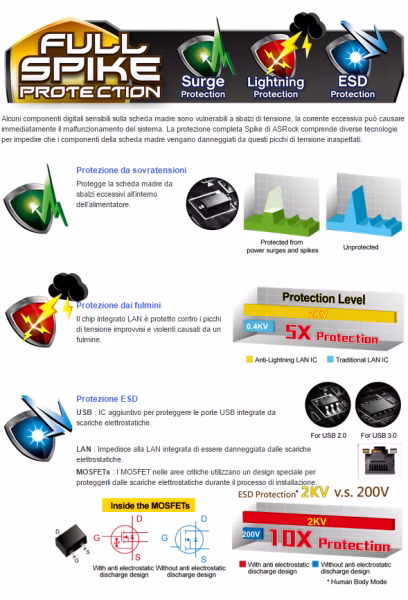

Presenti numerose protezioni da sovratensioni, protezioni anti-fulmini per le porte LAN e la protezione per le USB.

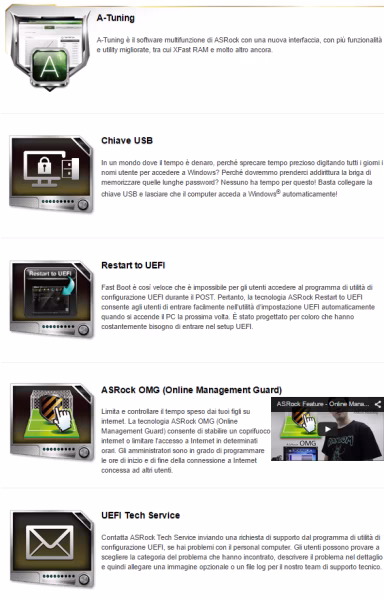

Numerosi software sono presenti per la gestione ottimale della scheda madre.

Alcune importanti Features per chi si diletta a fare OC.

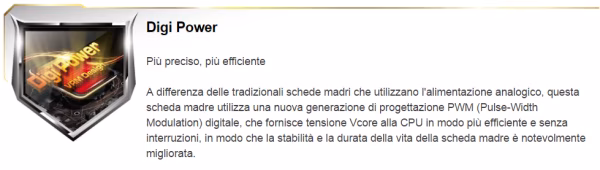

Importante caratteristica per l’overclock è sicuramente la quantità e qualità delle fasi di alimentazioni della CPU, averne poche o non resistenti e stabili significa non riuscire a spingere al meglio il proprio Processore. Ovviamente non è il caso della Extreme 6 che vanta ben 12 Fasi Digi Power PWM e di ottima fattura, per un overclock senza pari. Inoltre tutto ciò rende il prodotto più longevo nel tempo.

La gestione digitale del Vcore permette di fornire una tensione più efficiente e senza interruzioni. Per quanto riguarda L’OC con estrema facilità c’è stato possibile spingere un’Intel 5820K in nostro possesso a ben 4,5 GHZ con 1,3 di Vcore e lasciando gestire al bios il resto dei voltaggi.
La cura del BIOS e del prodotto rendono facile anche l’OC a chi è poco pratico, ovviamente sconsigliamo di mettere mano a voltaggi nel BIOS se non si è a conoscenza di quello che si fa.

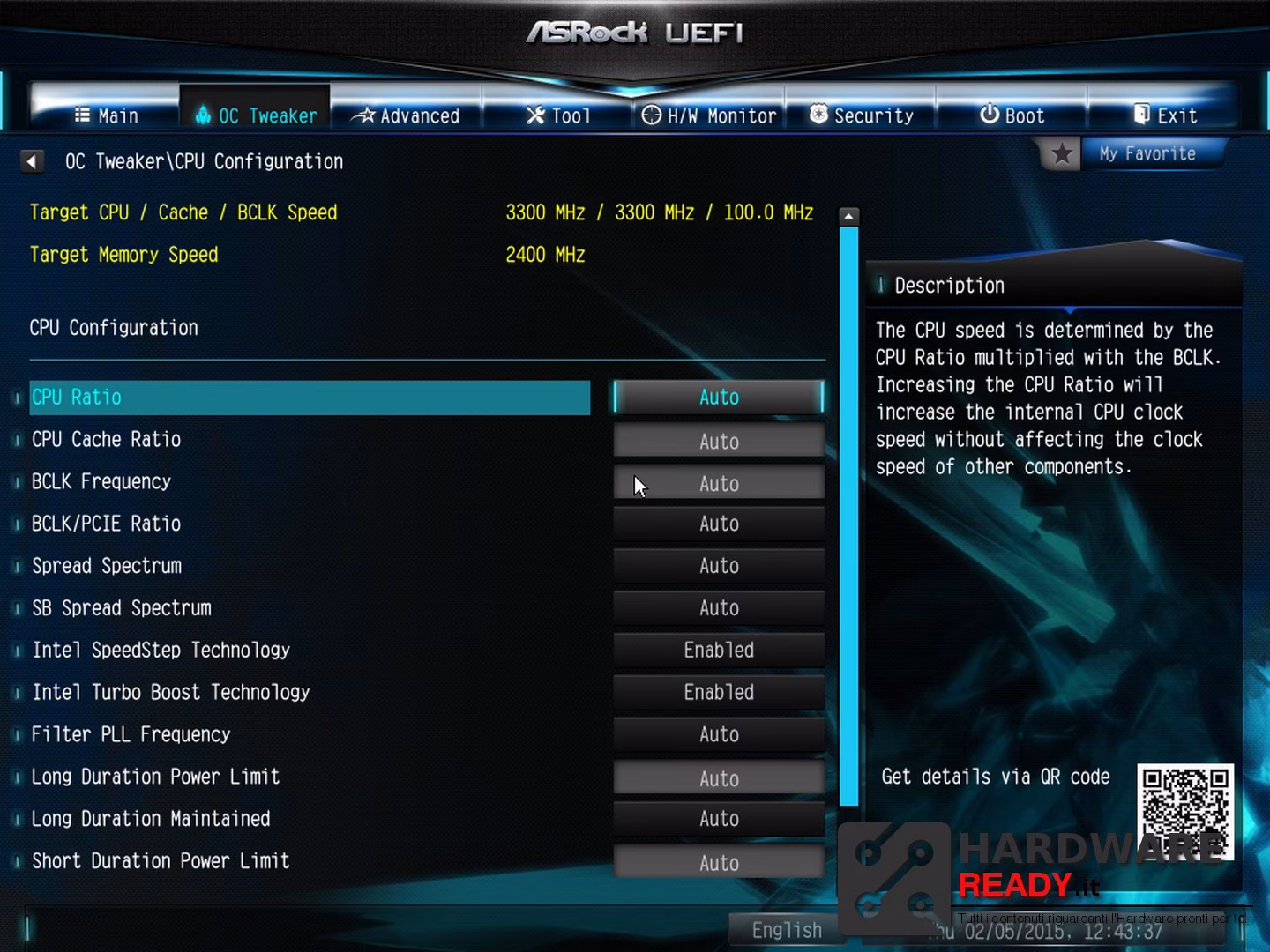

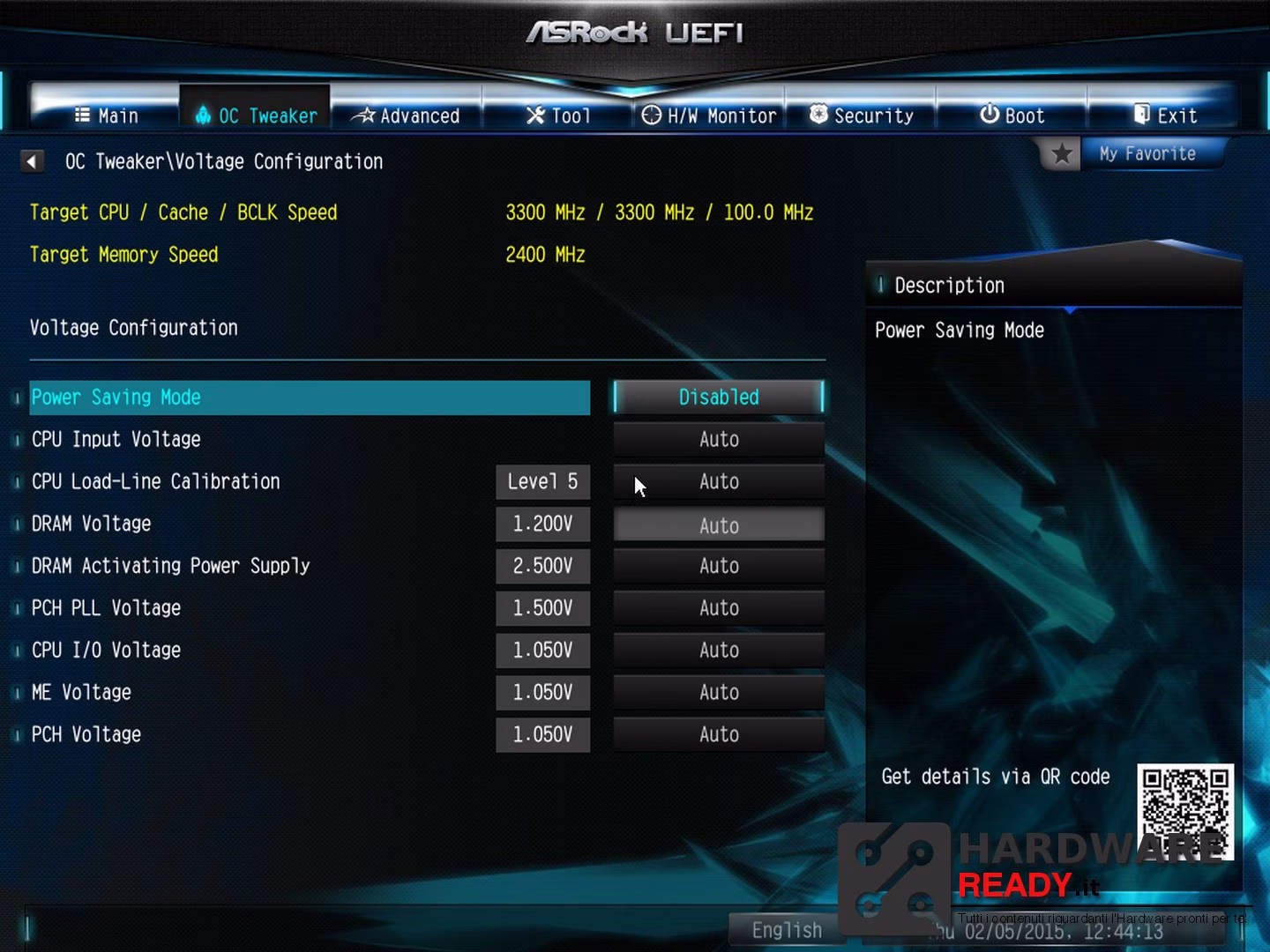

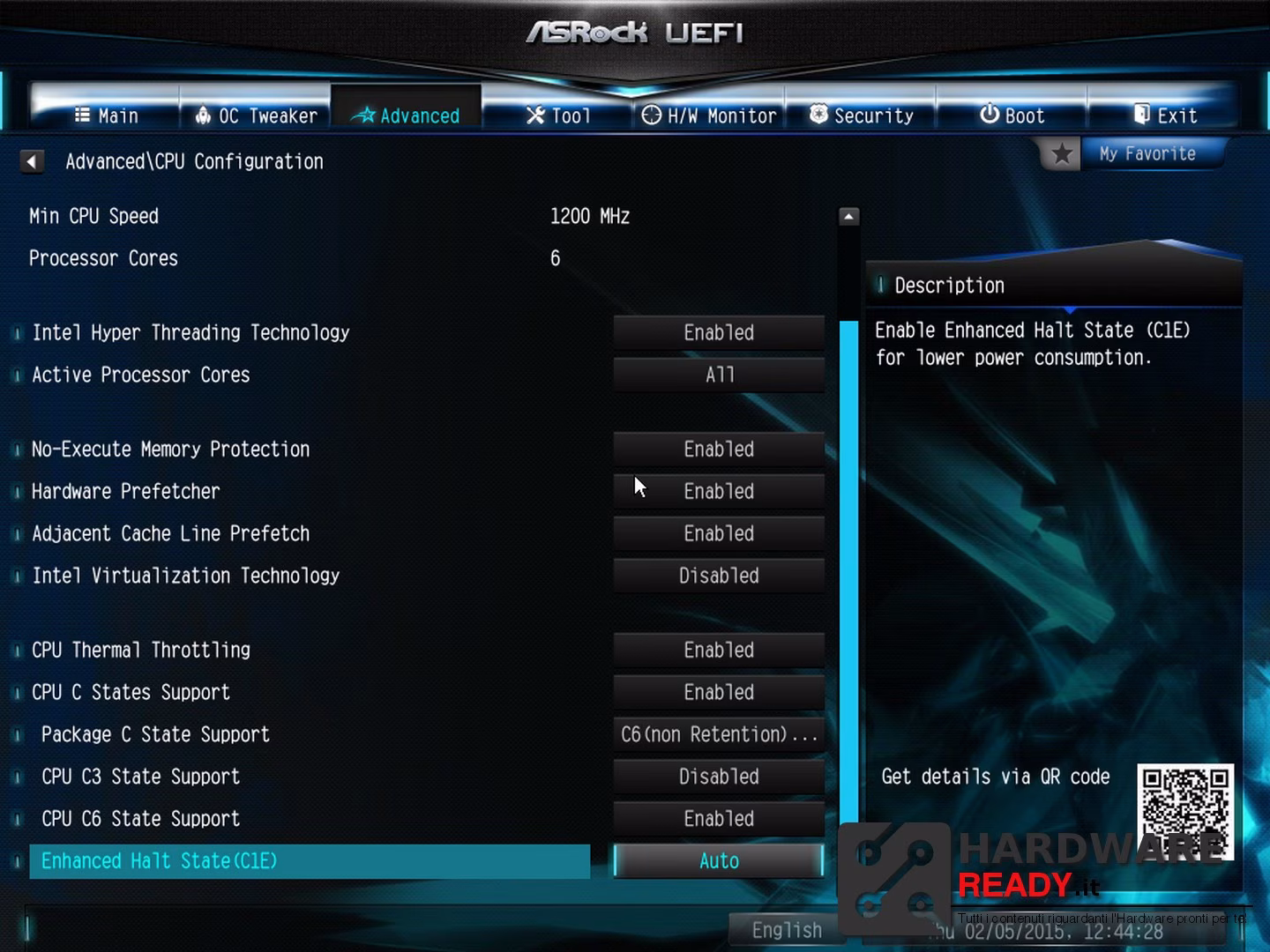

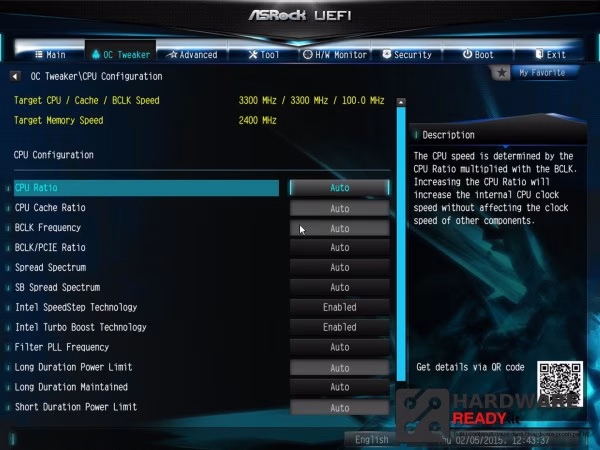

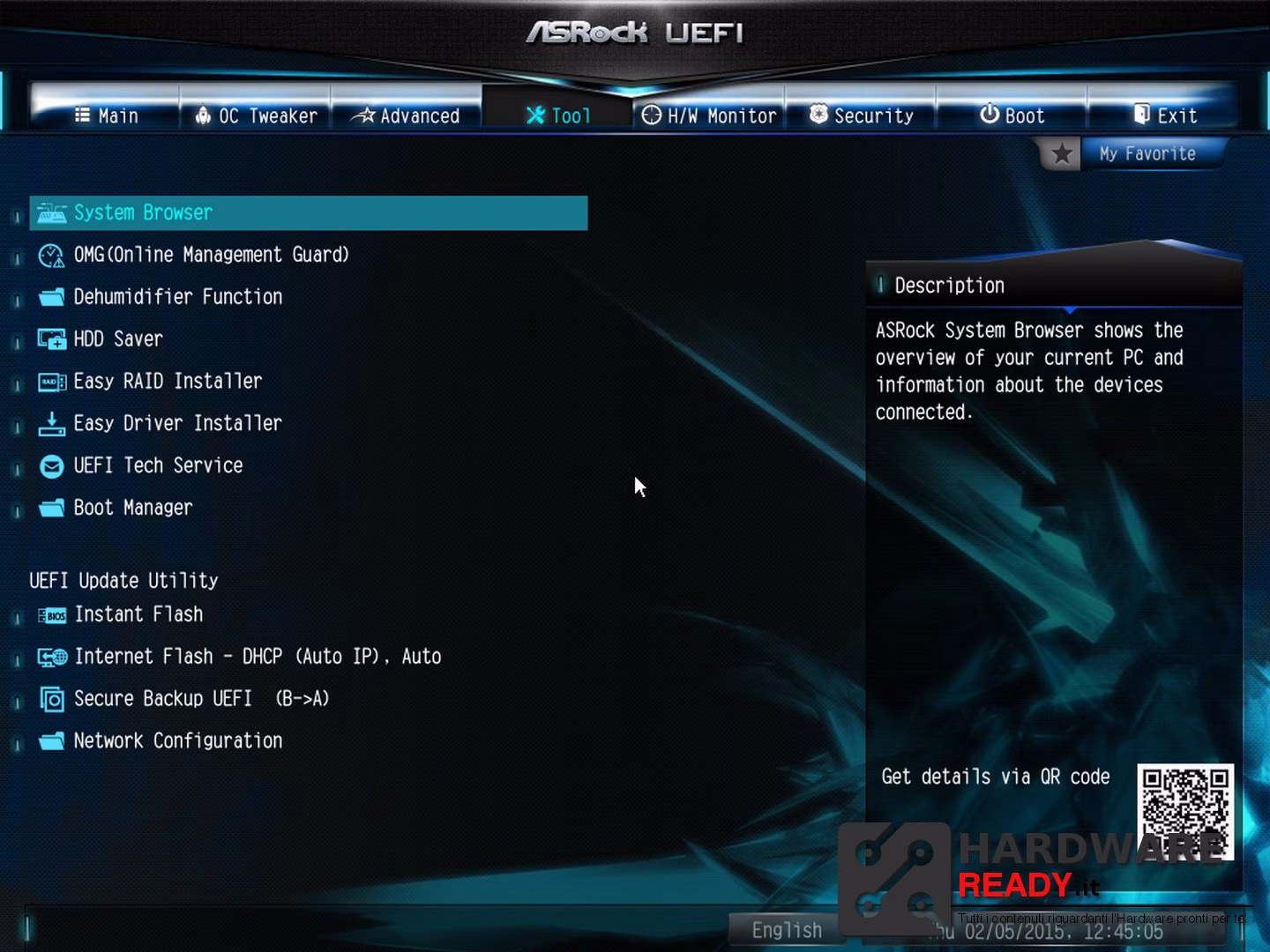

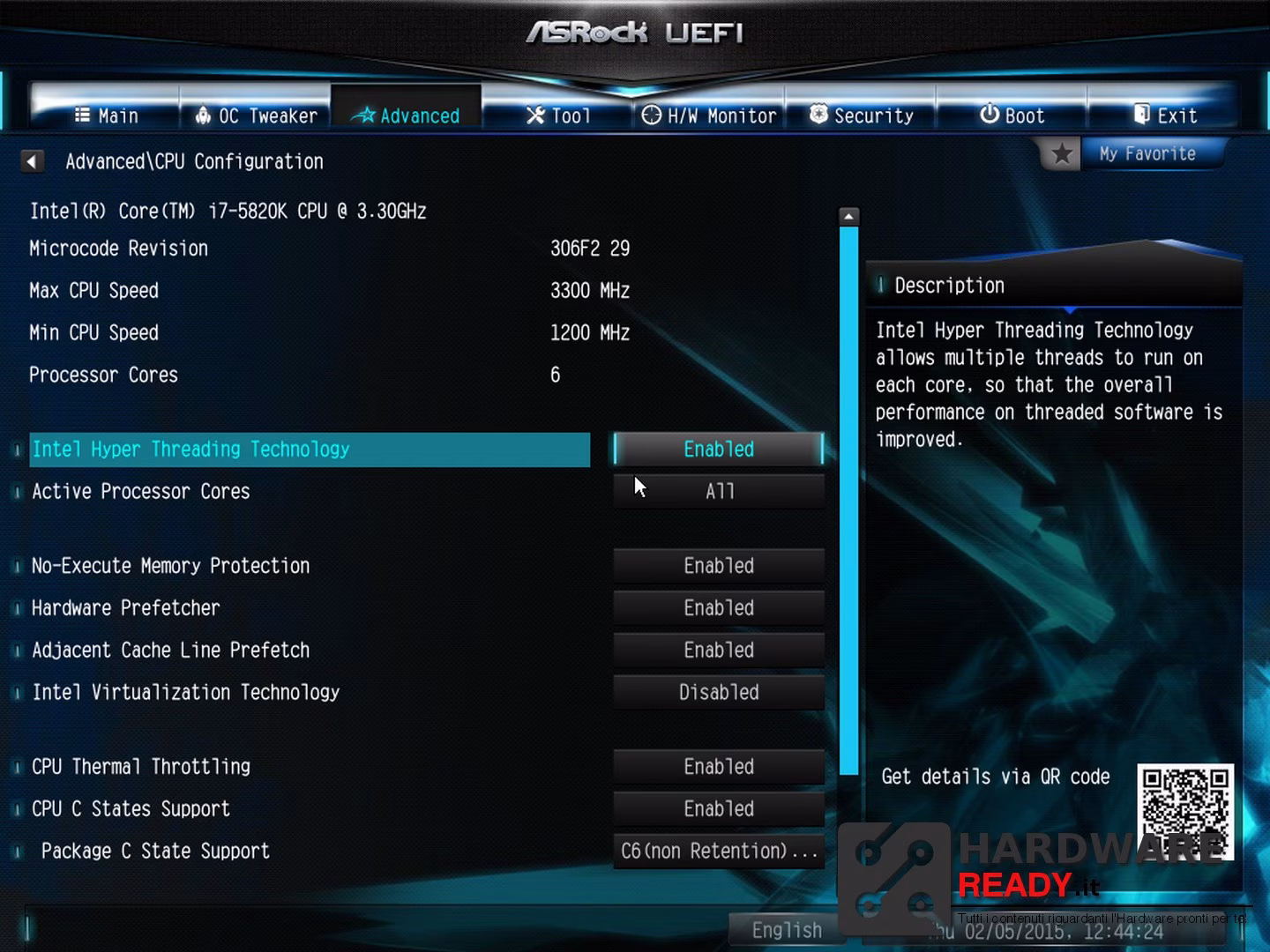

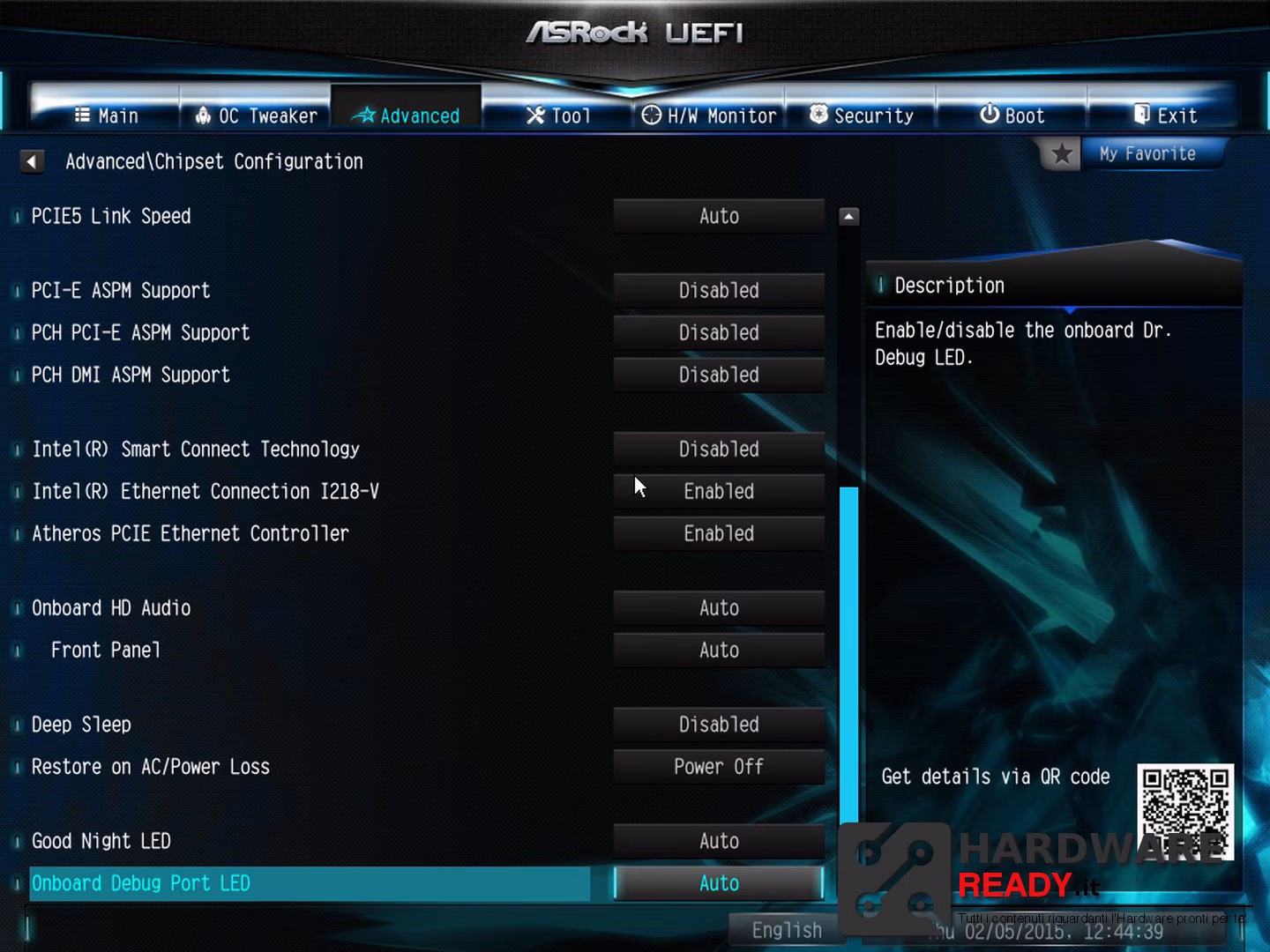

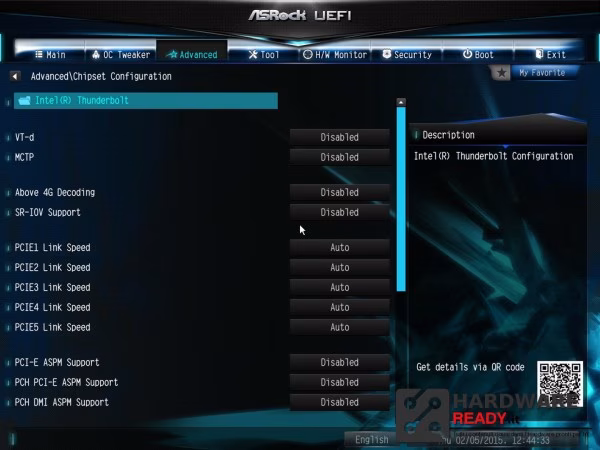

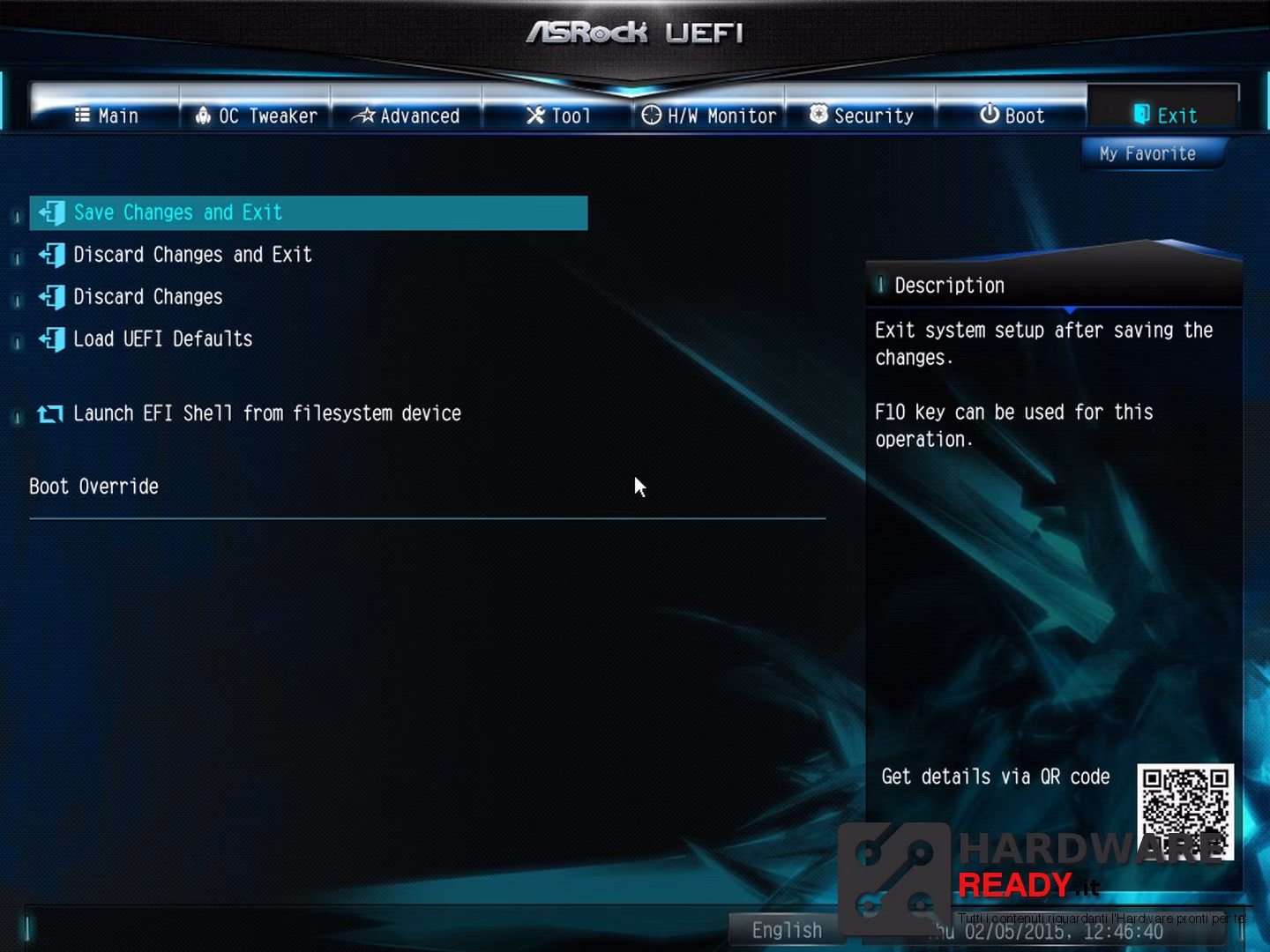

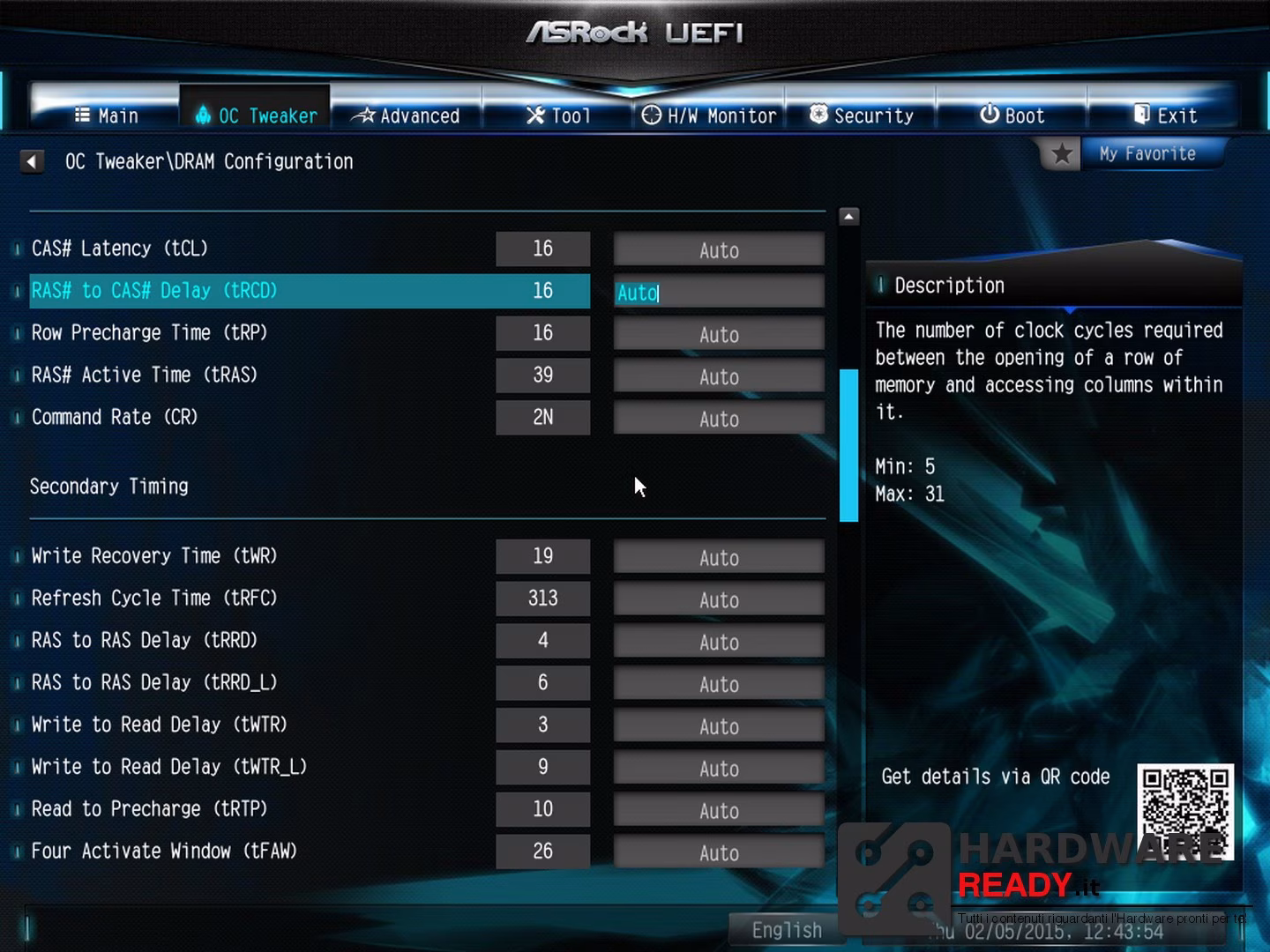

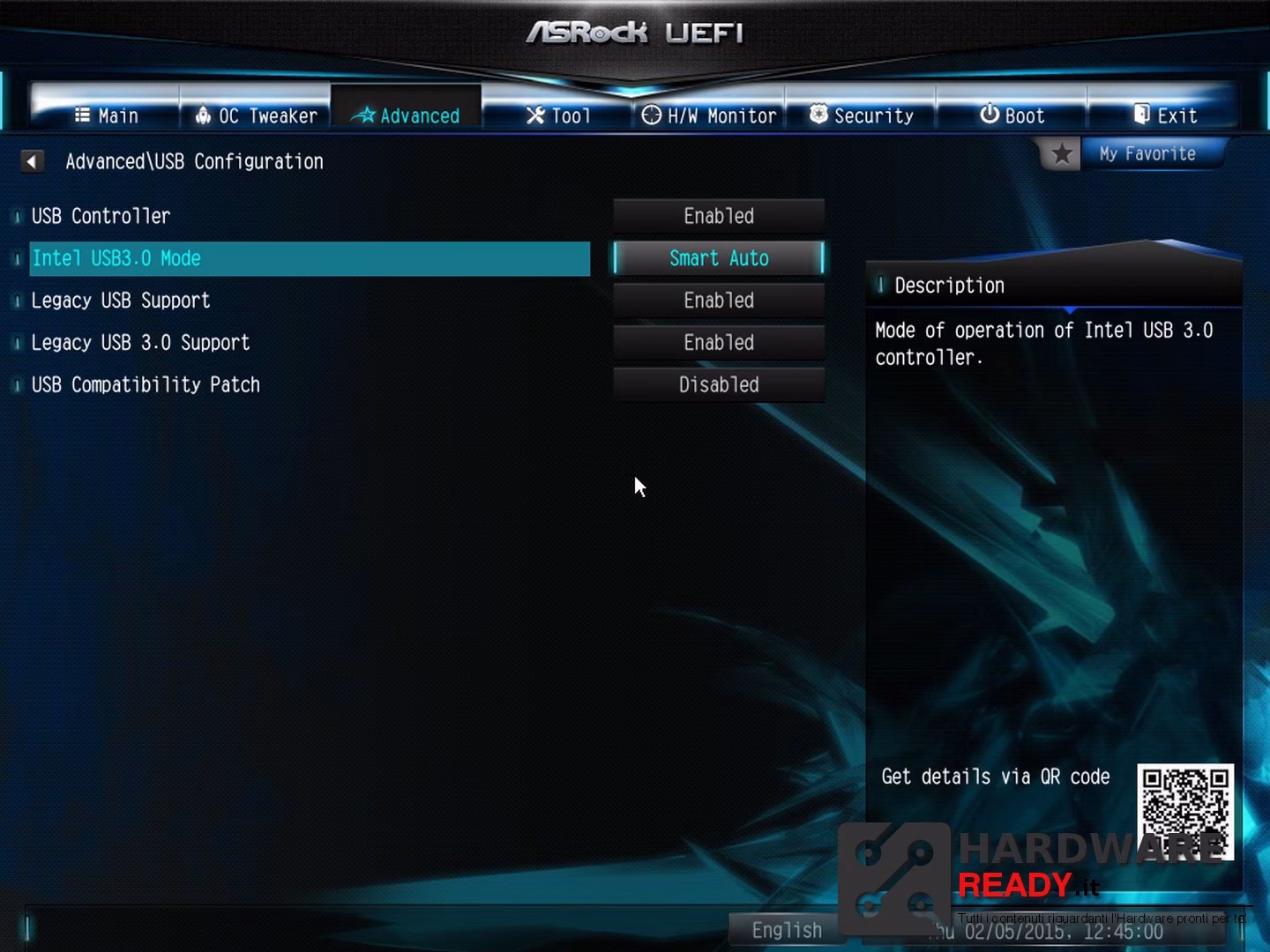

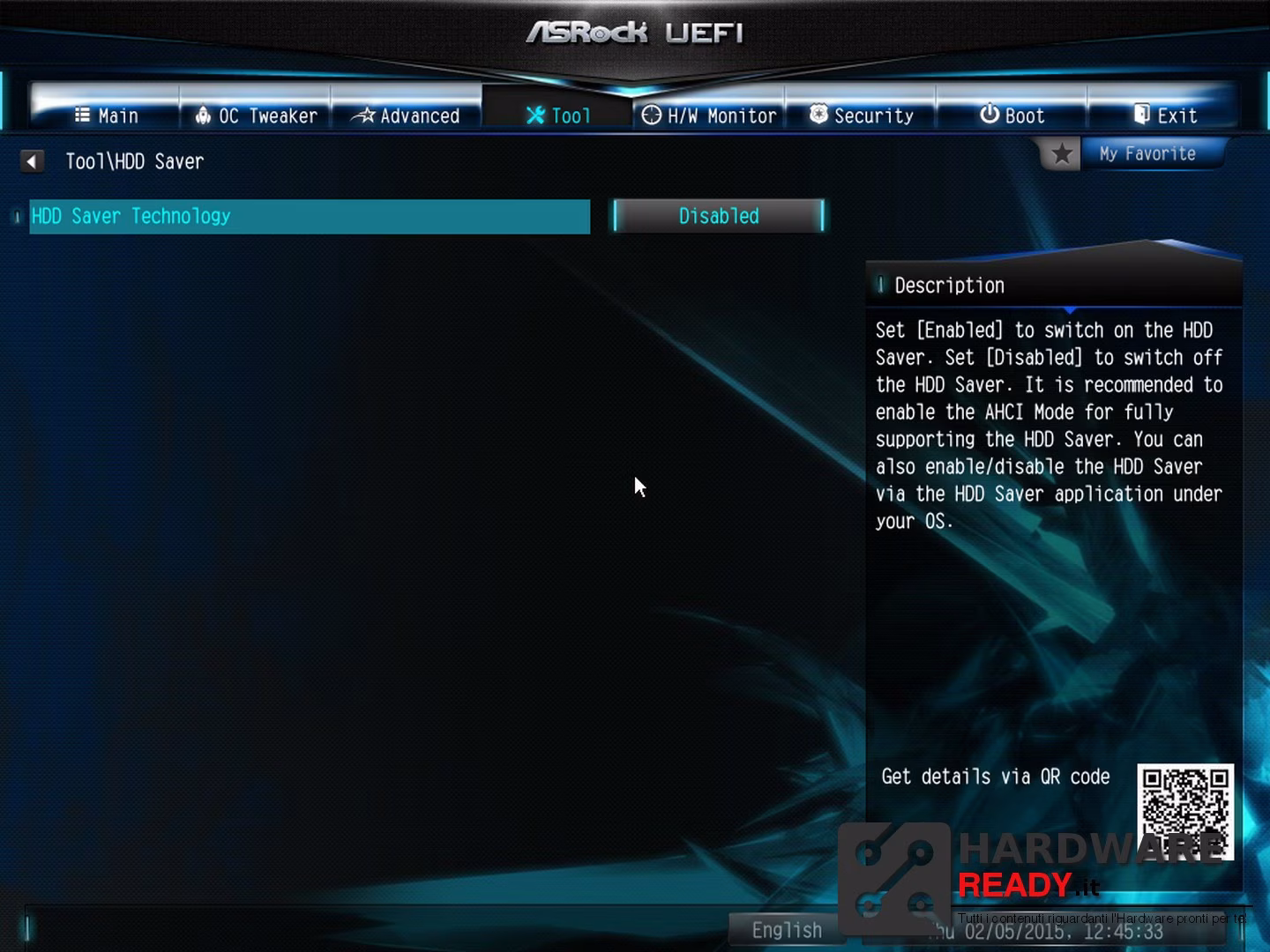

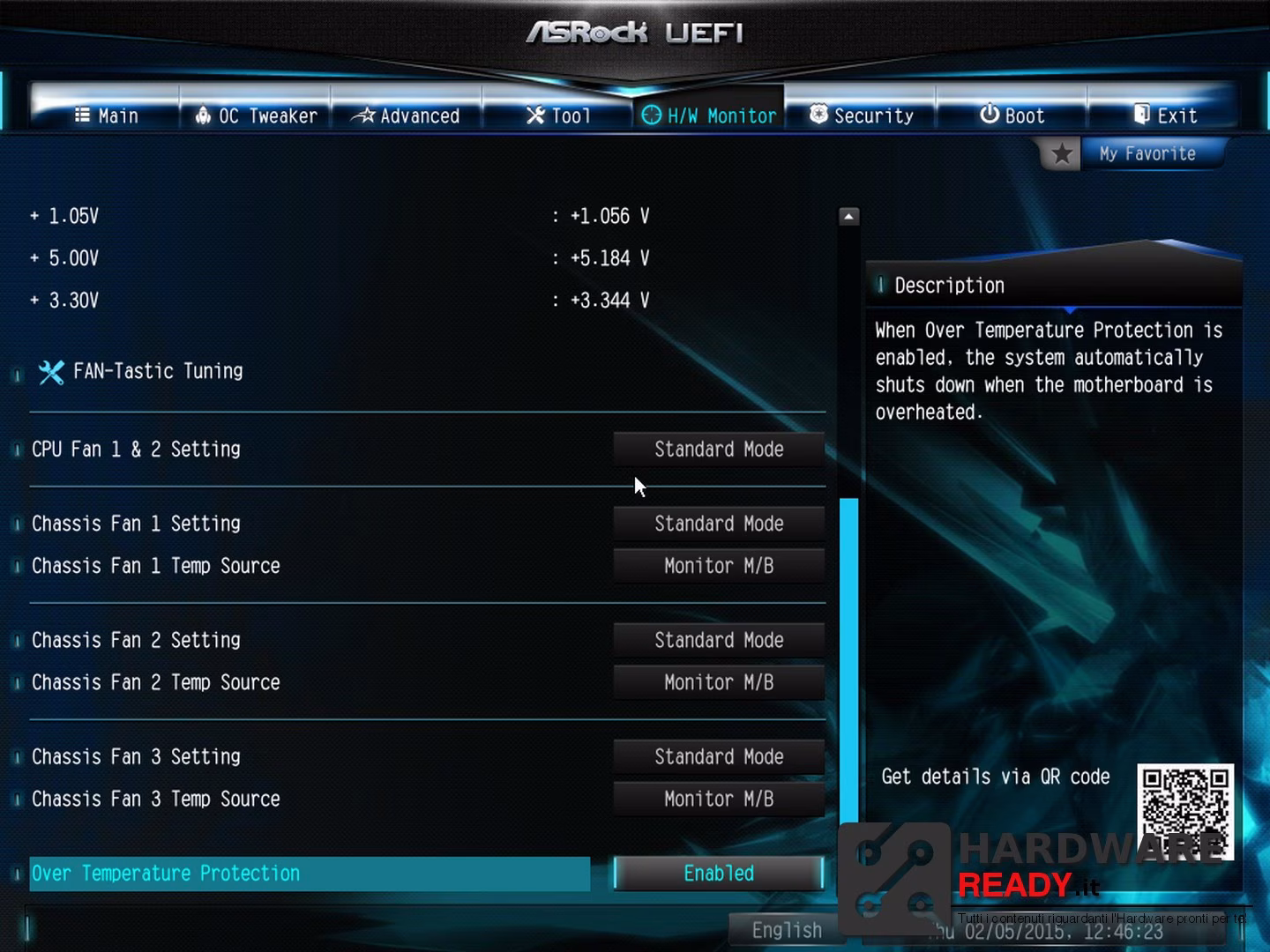

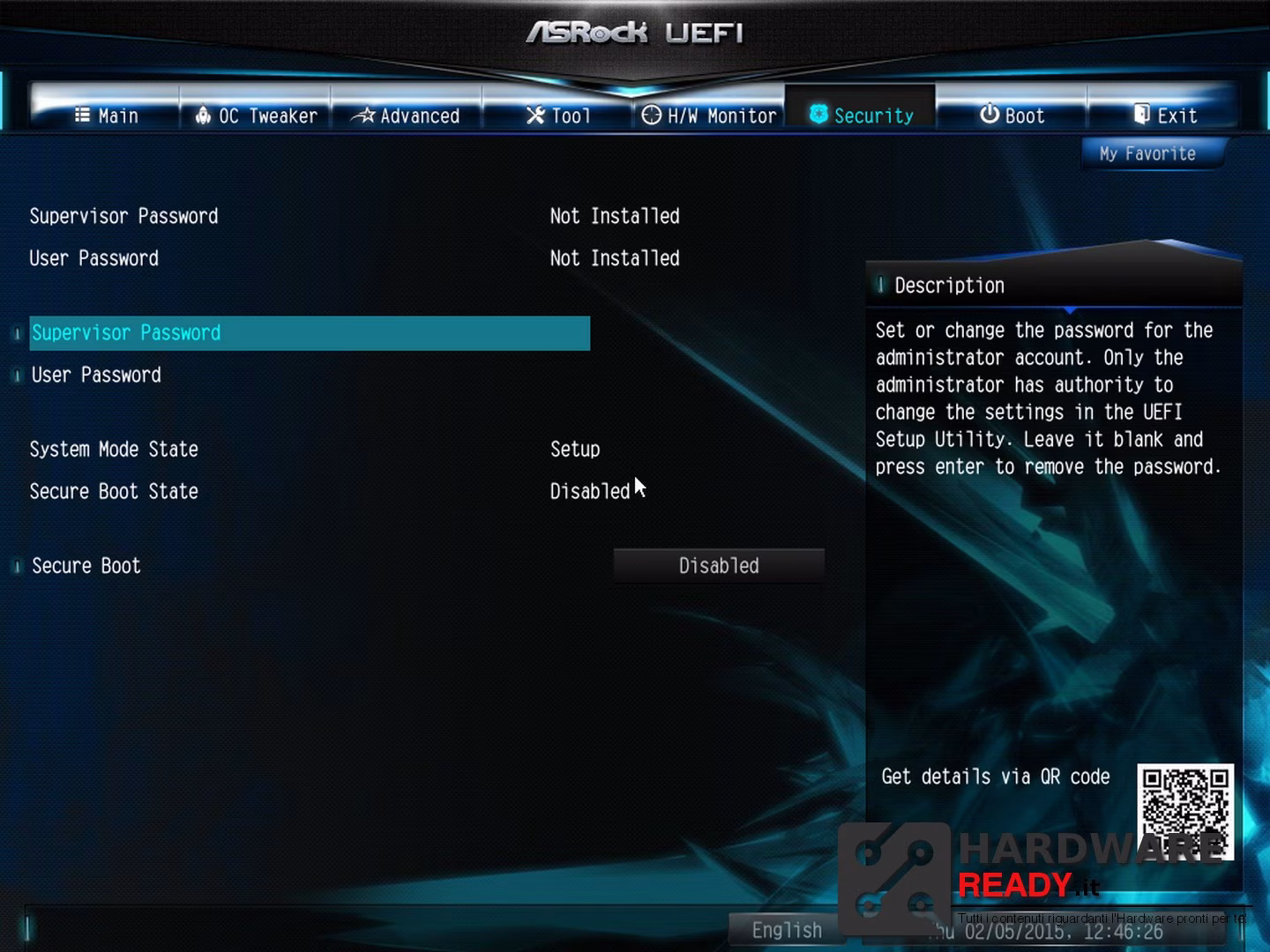

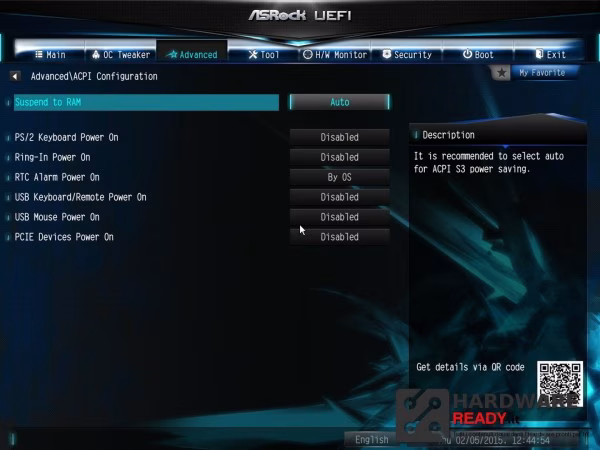

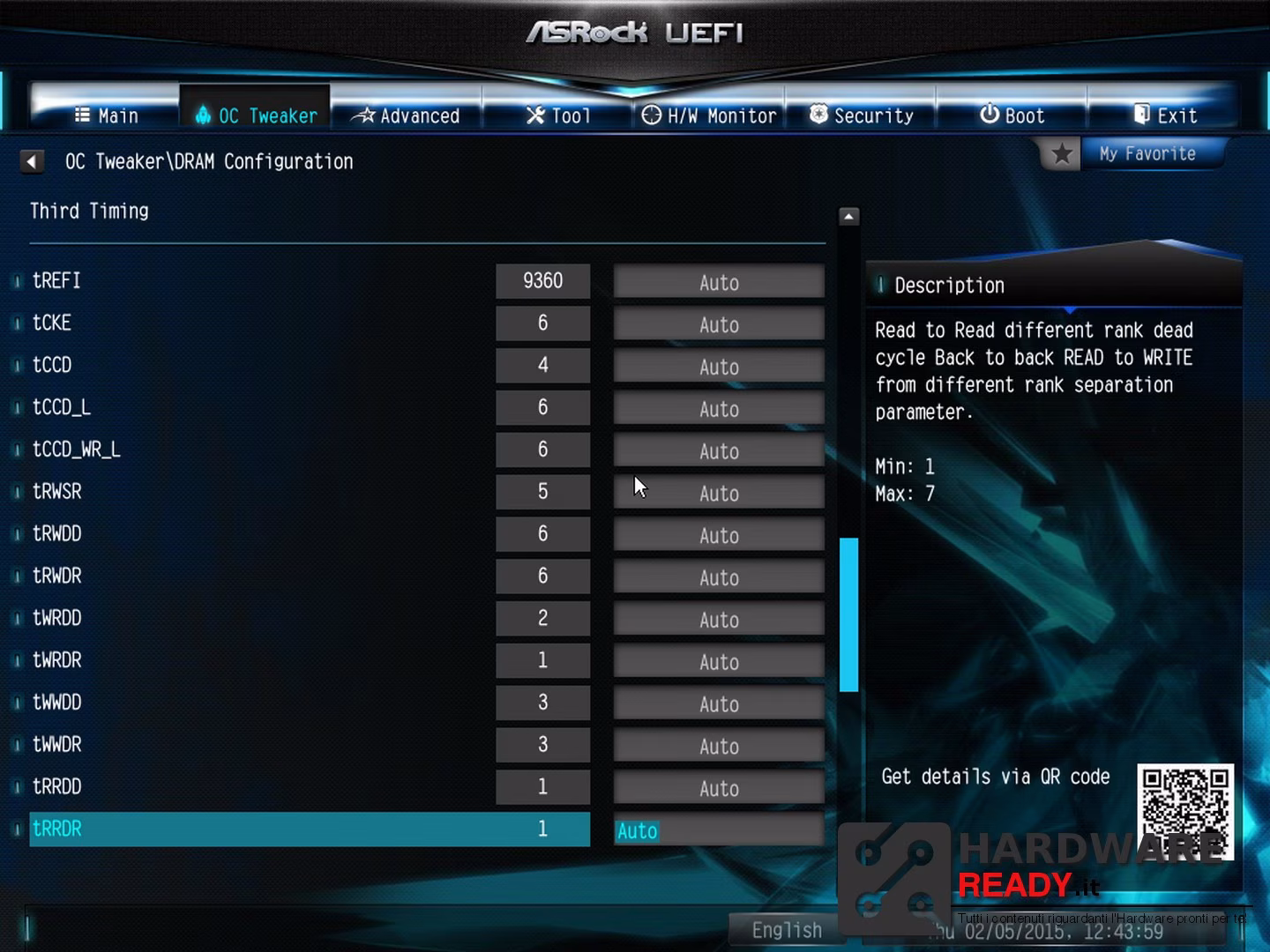

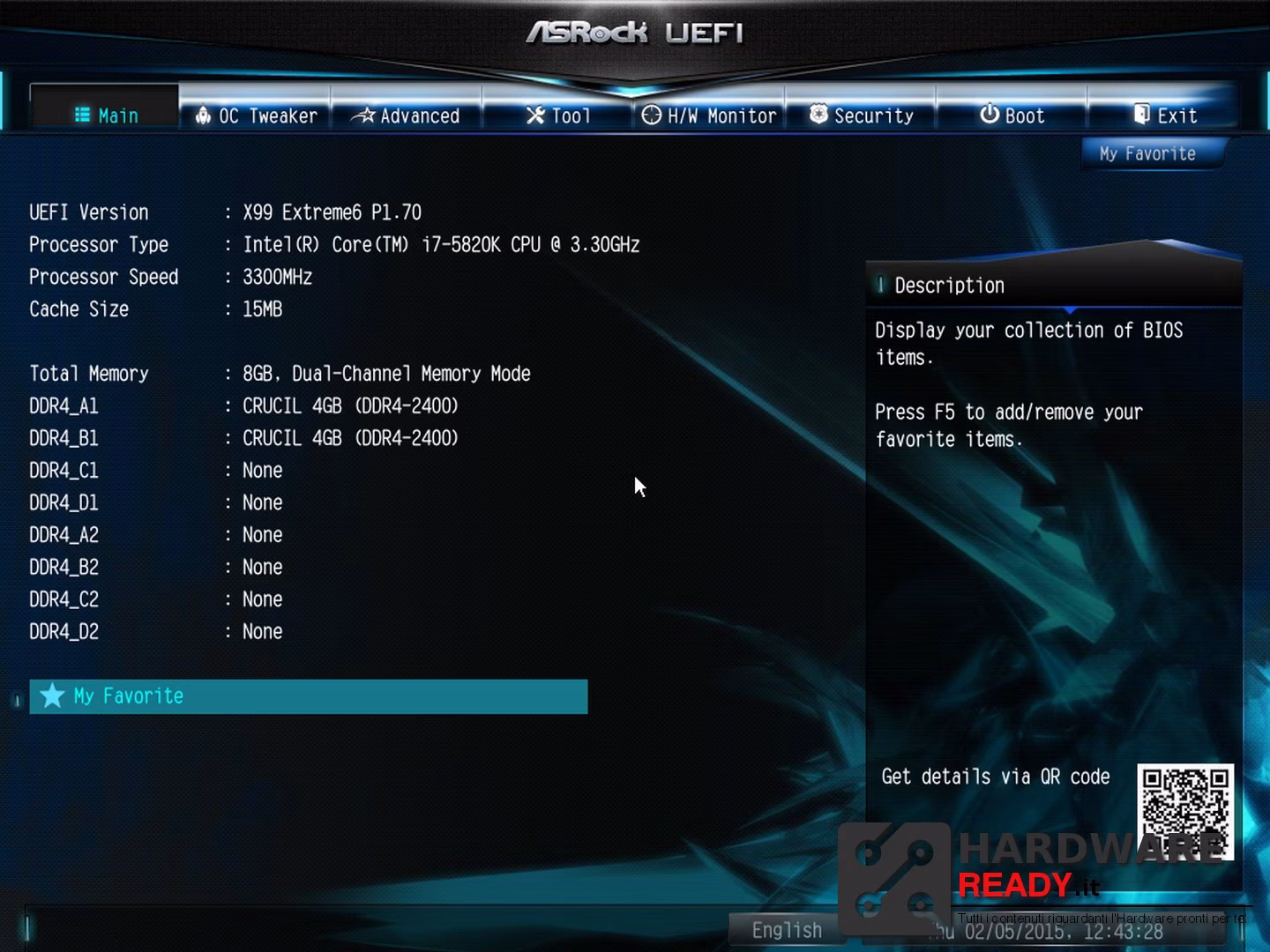

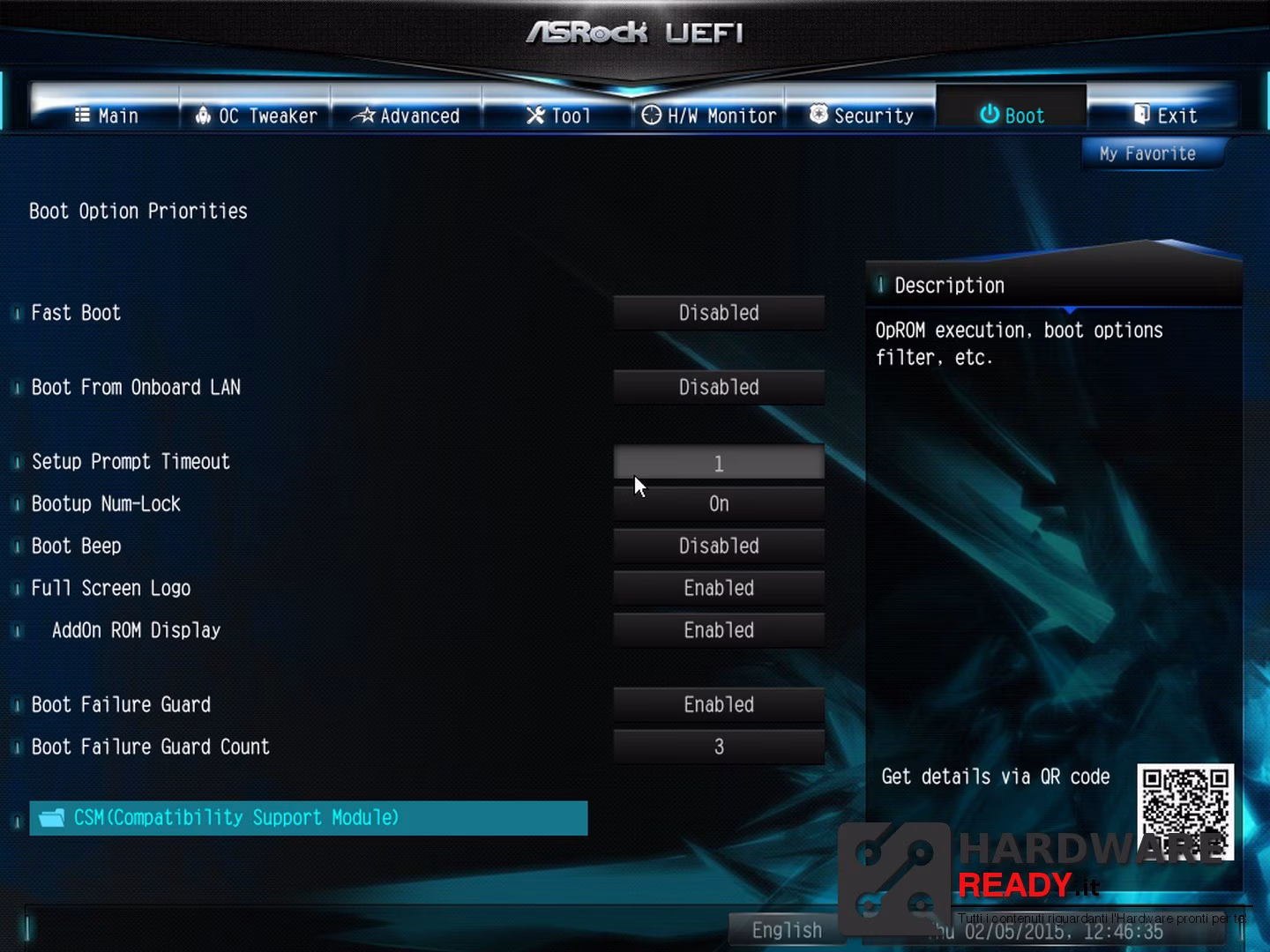

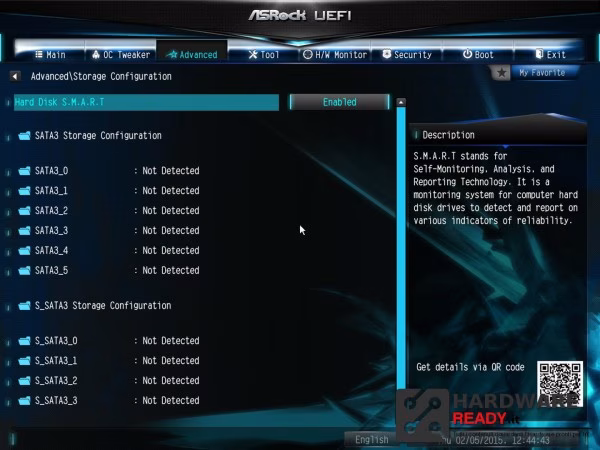

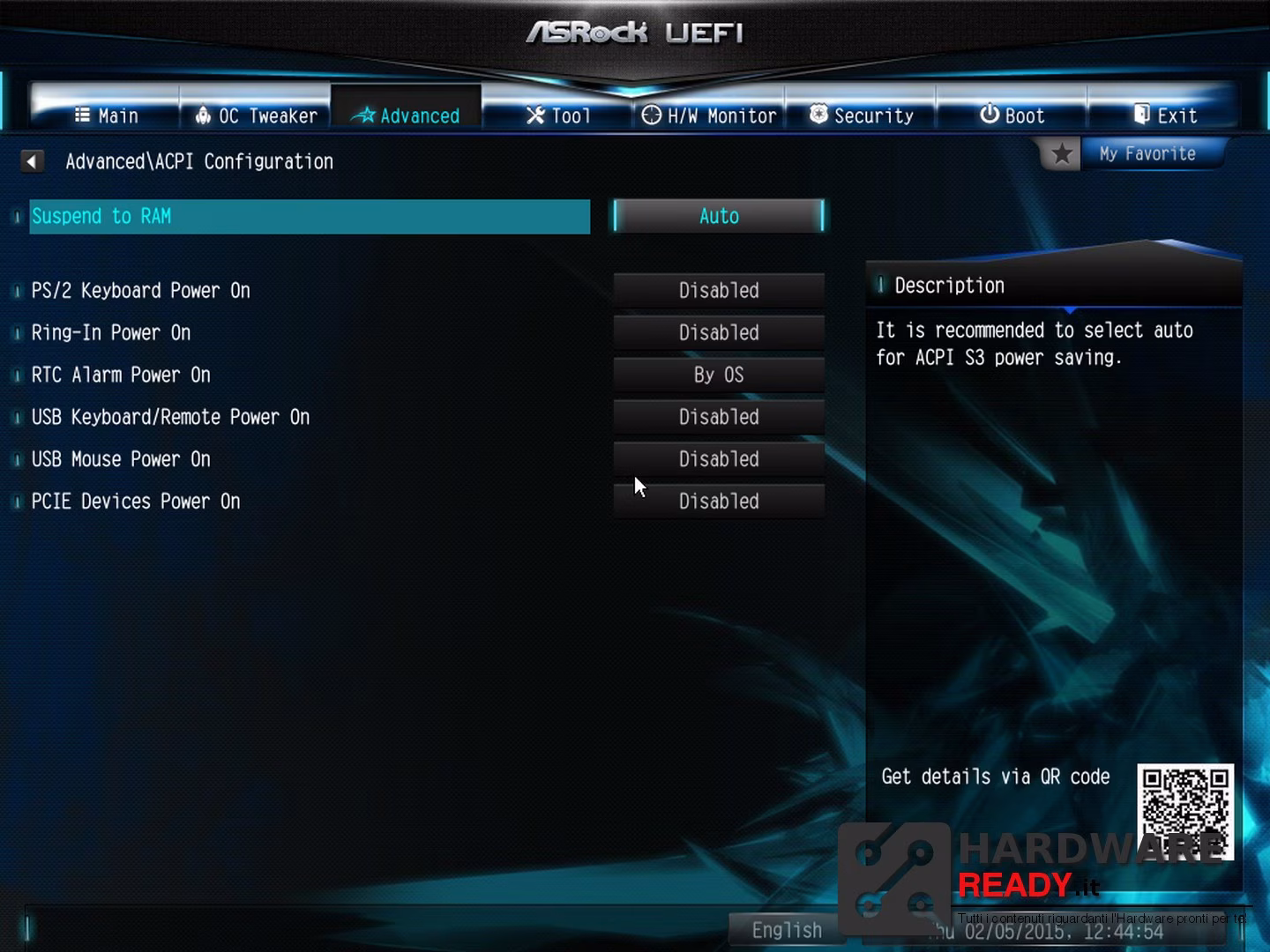

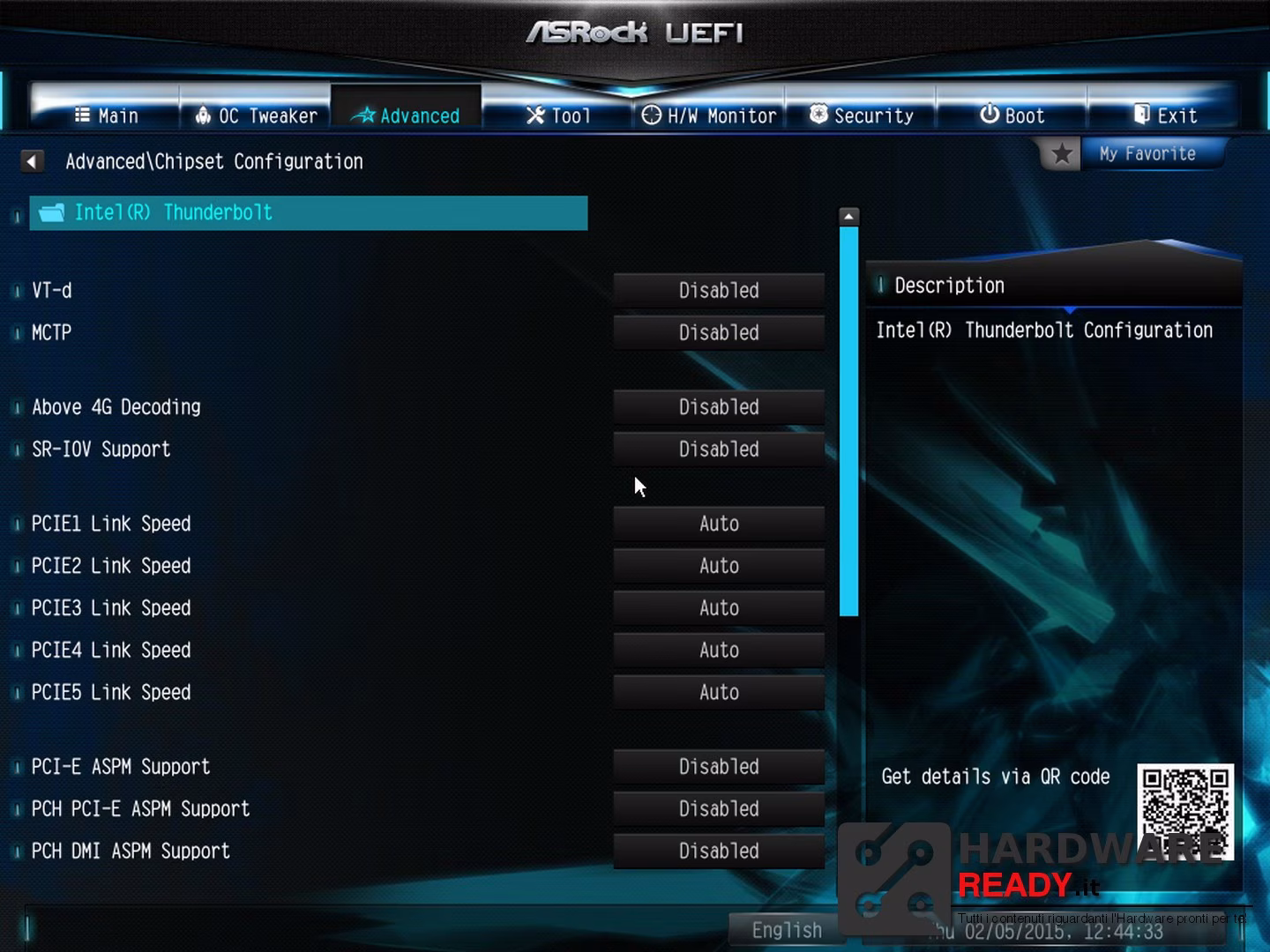

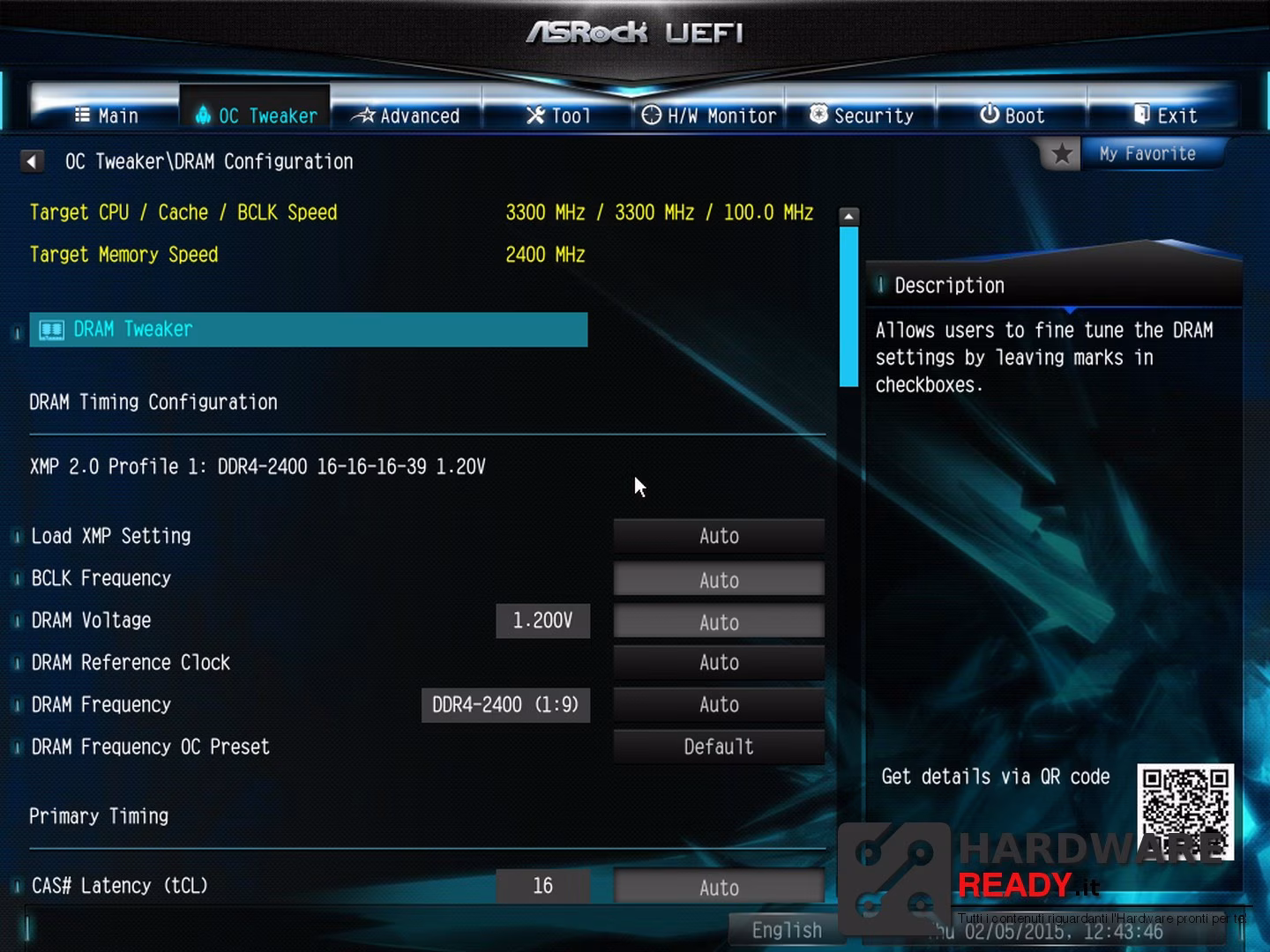

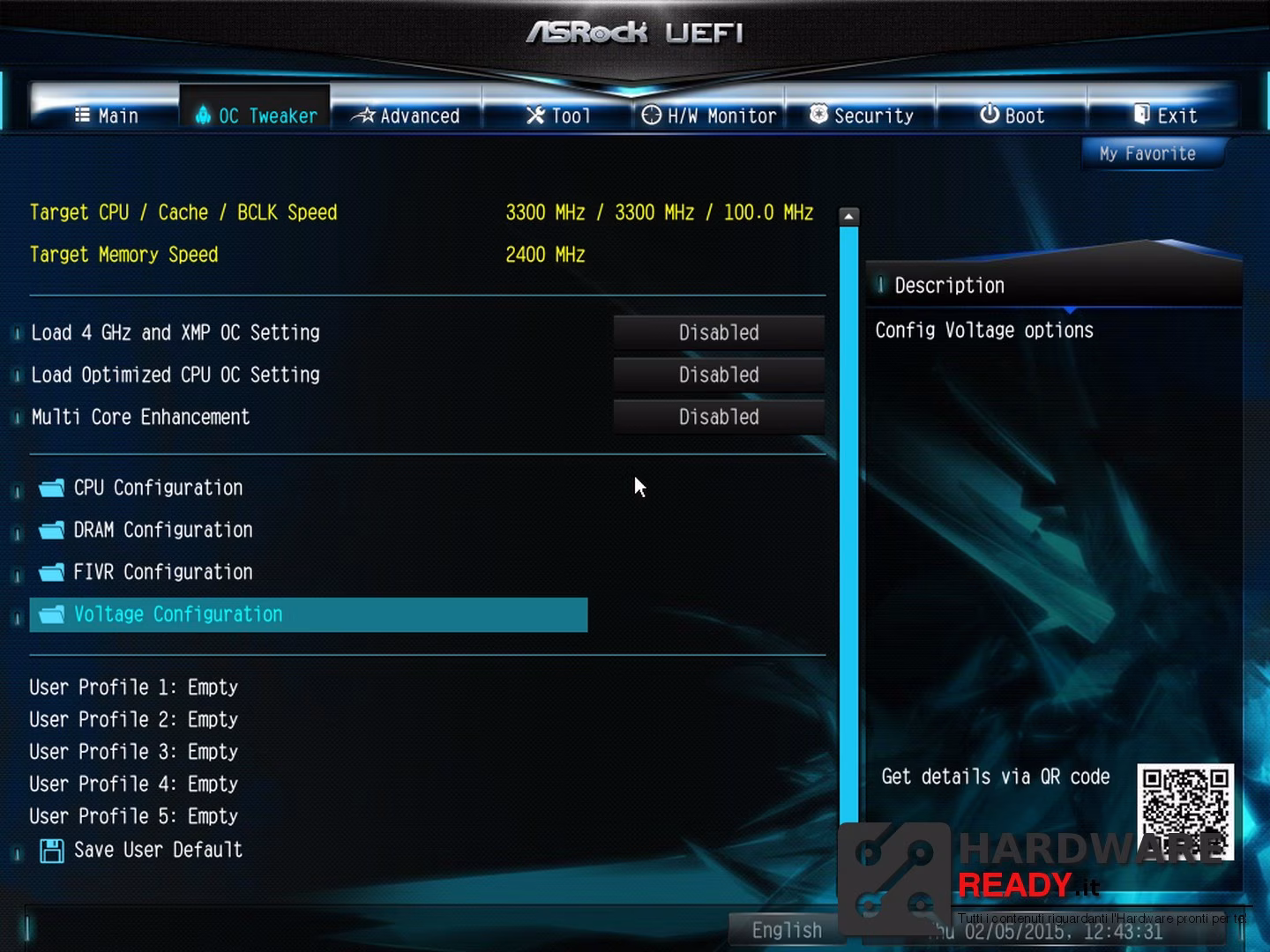

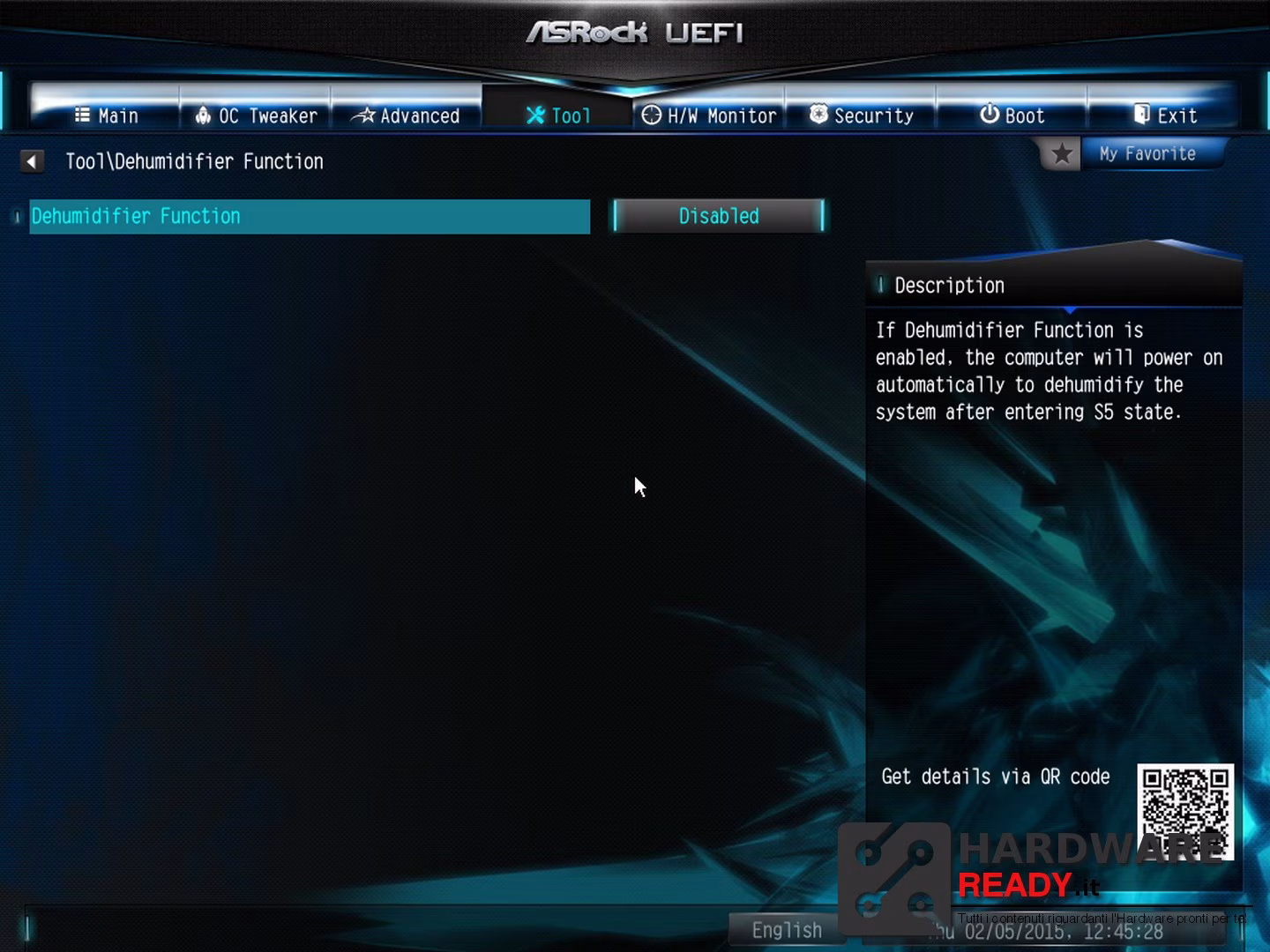

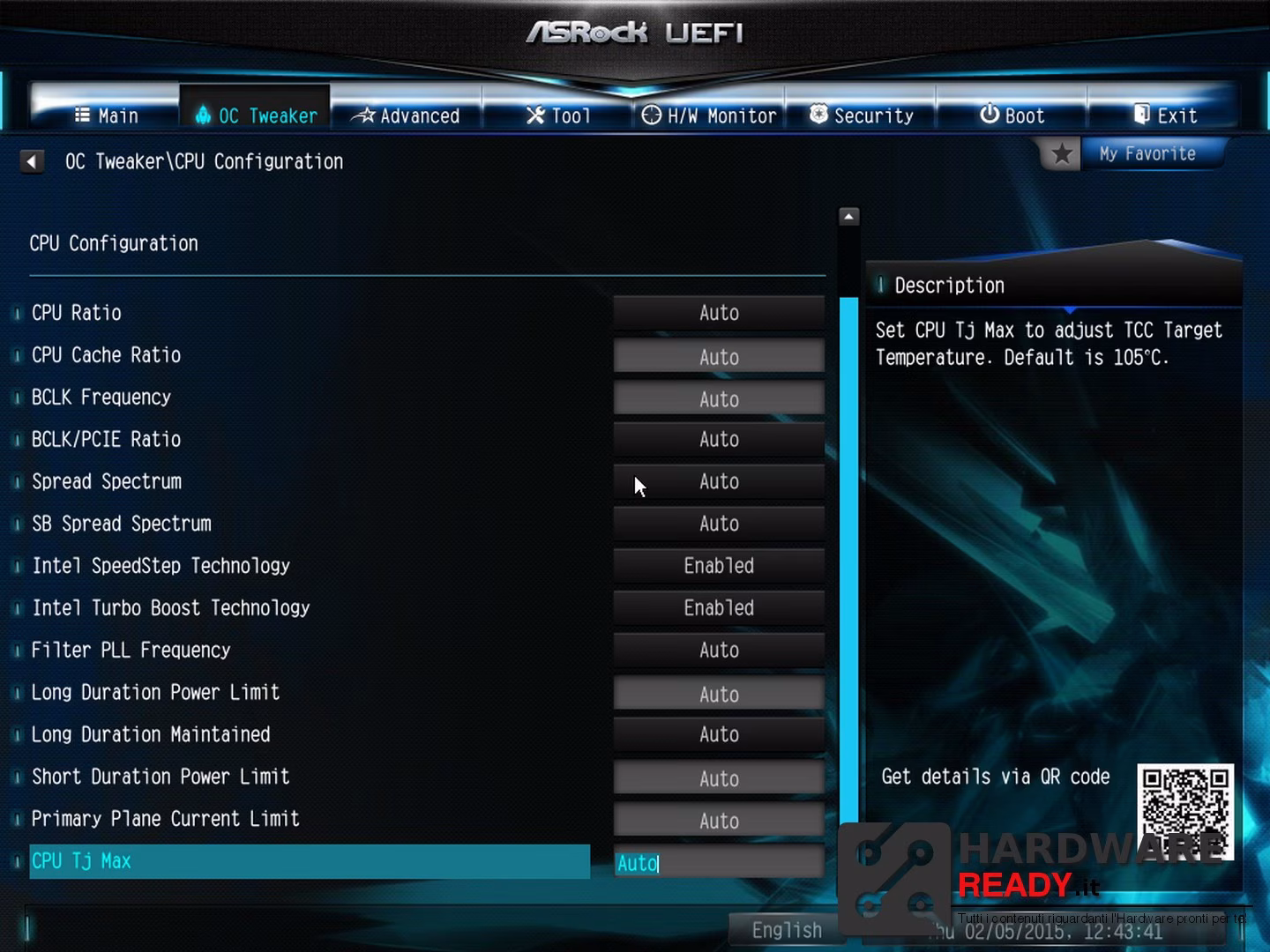

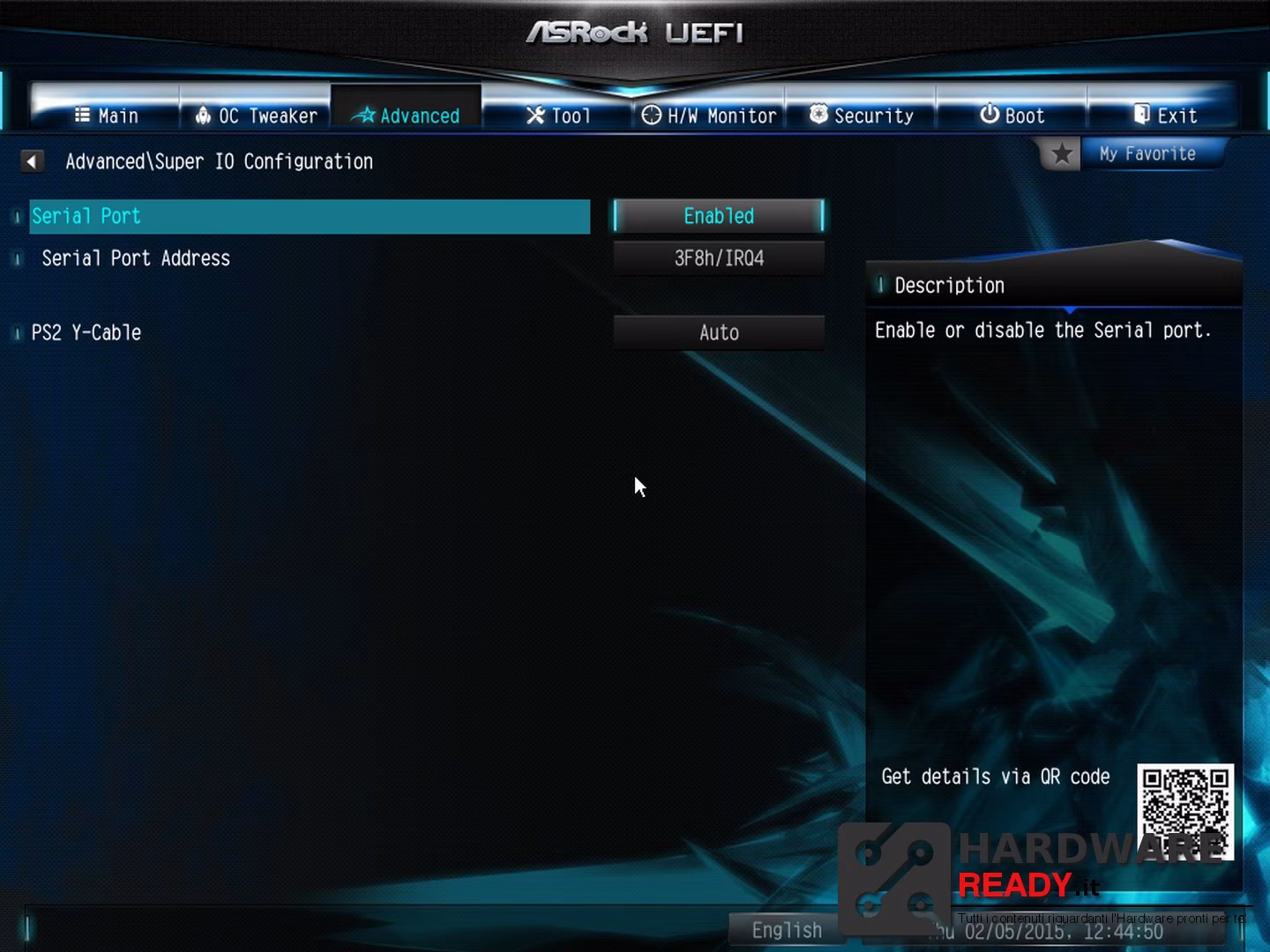

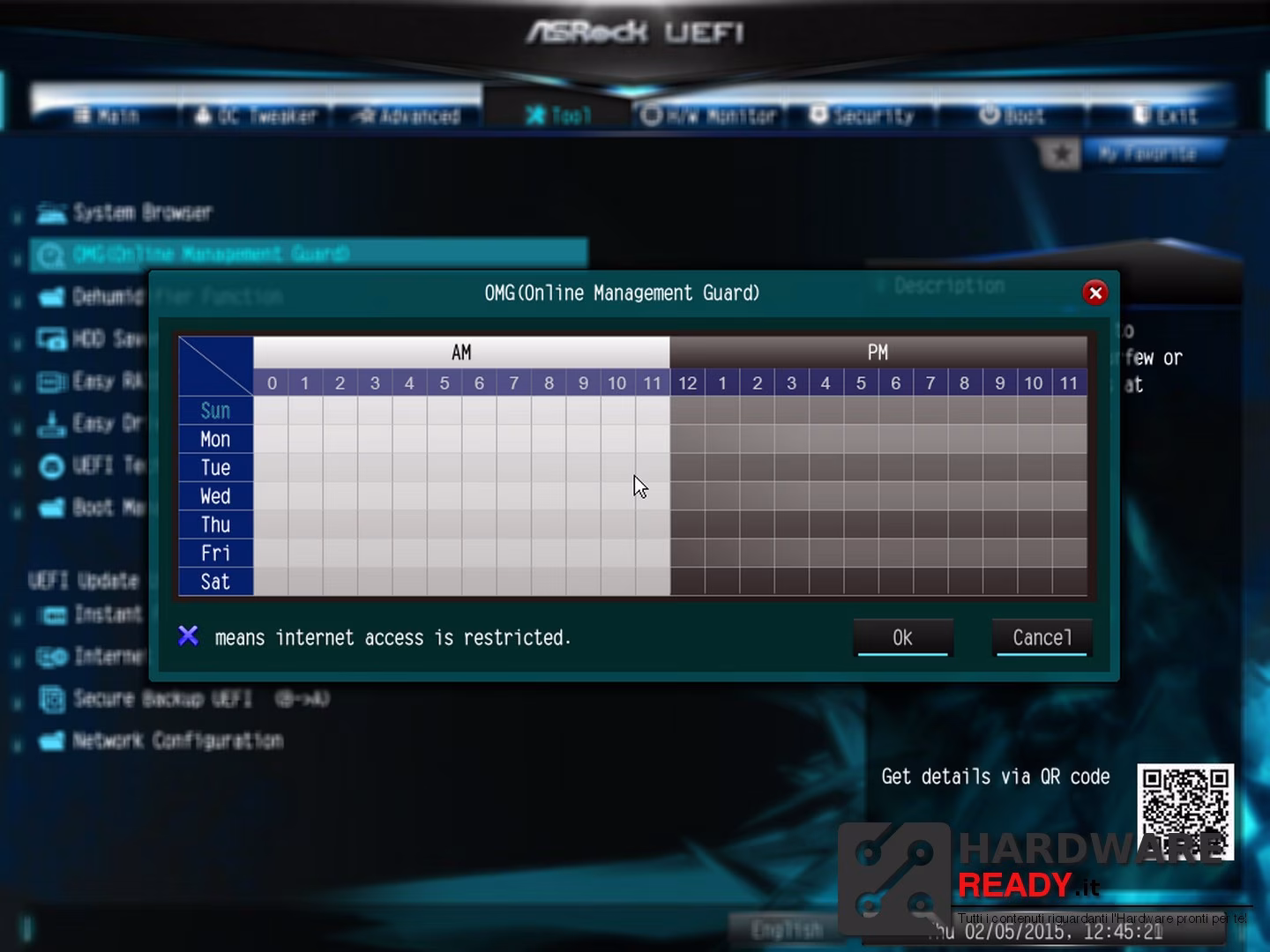

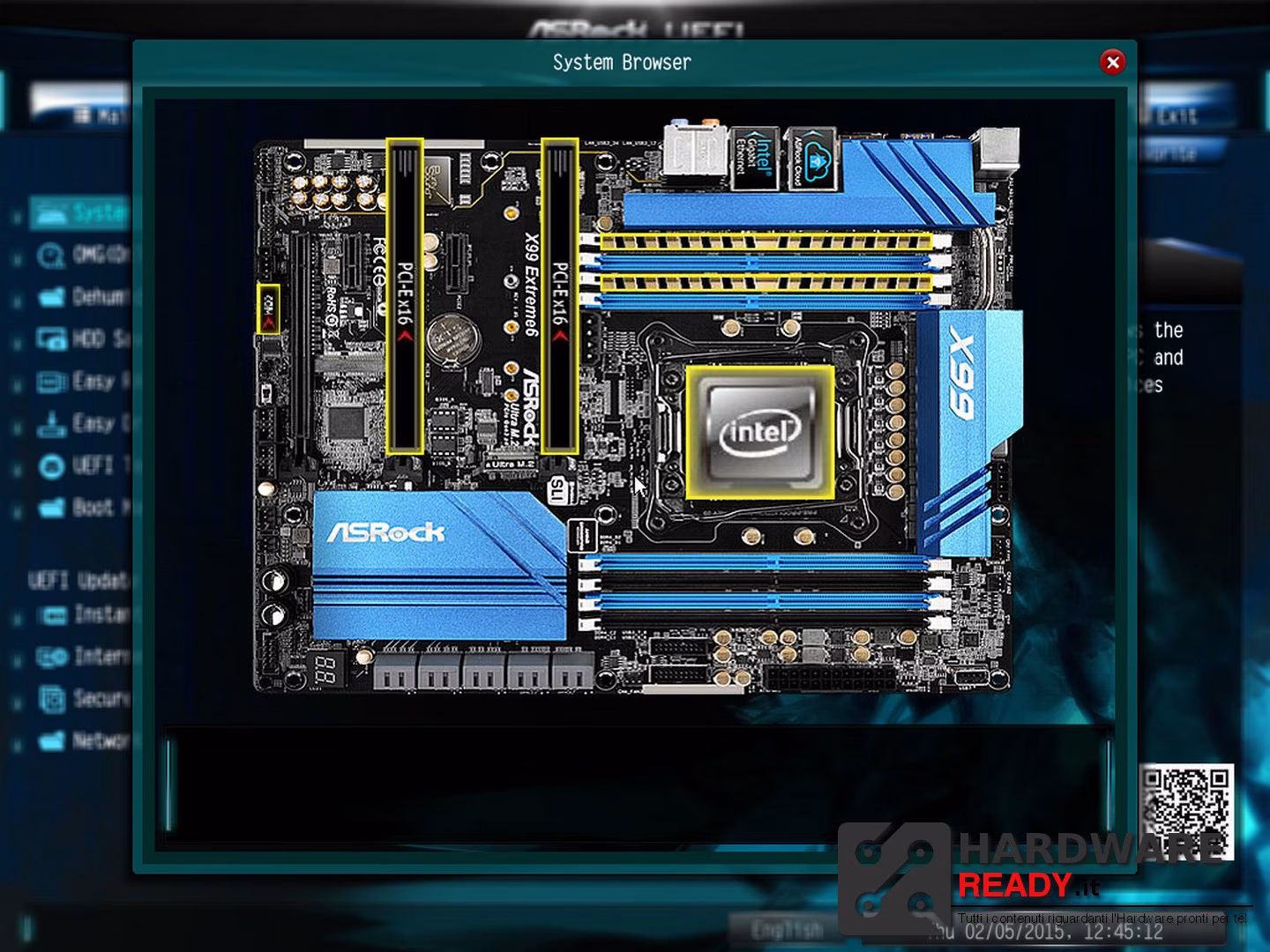

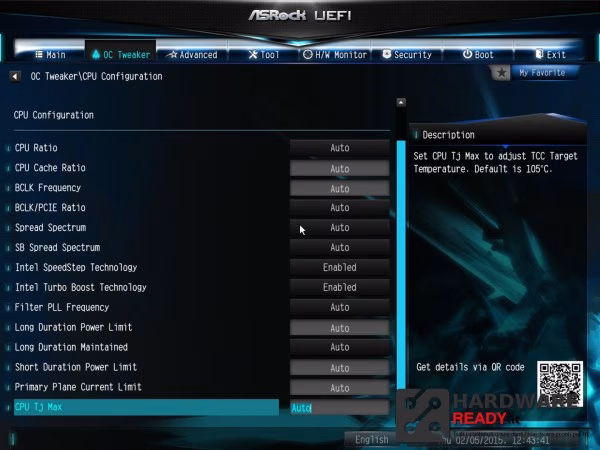

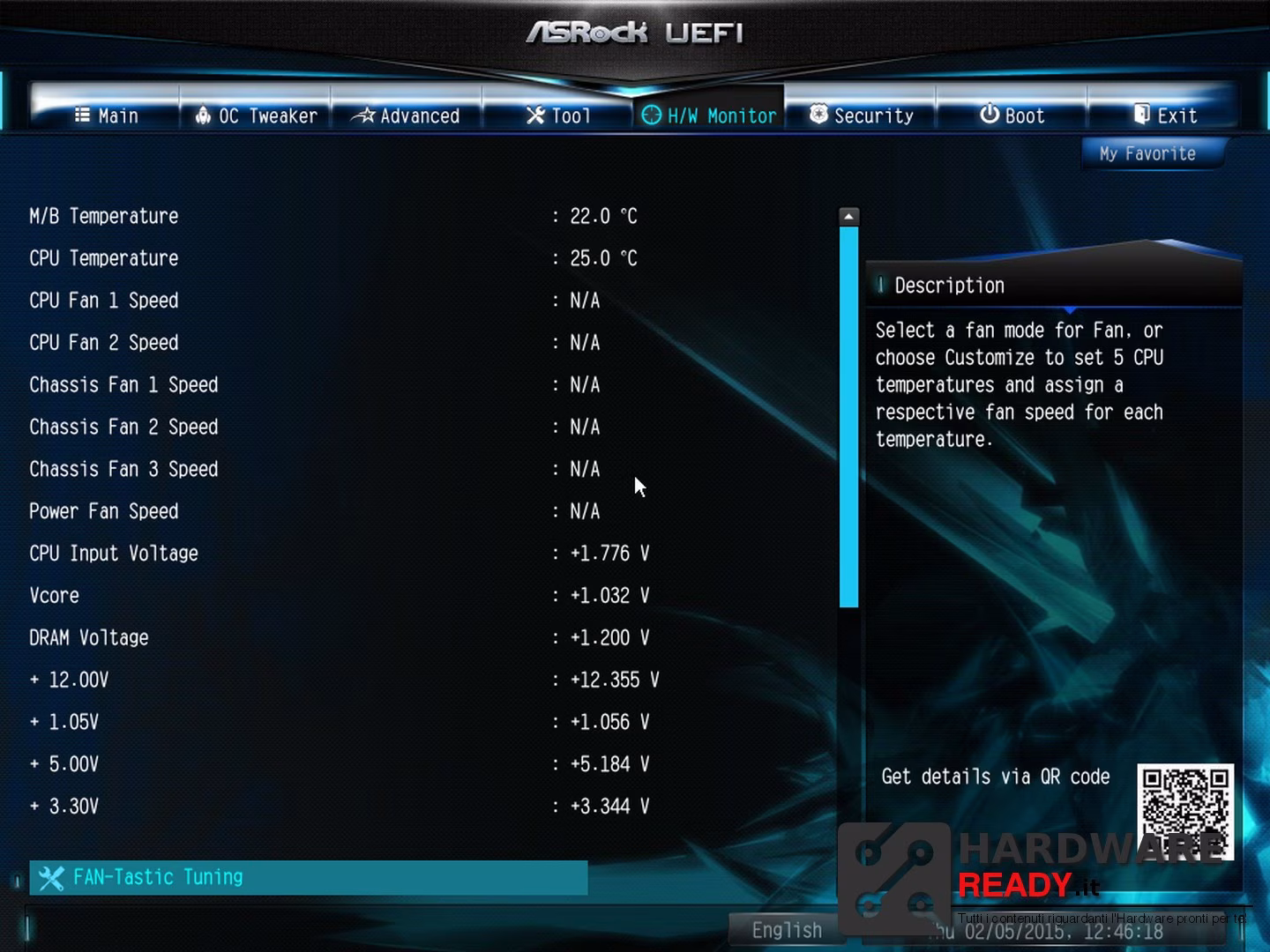

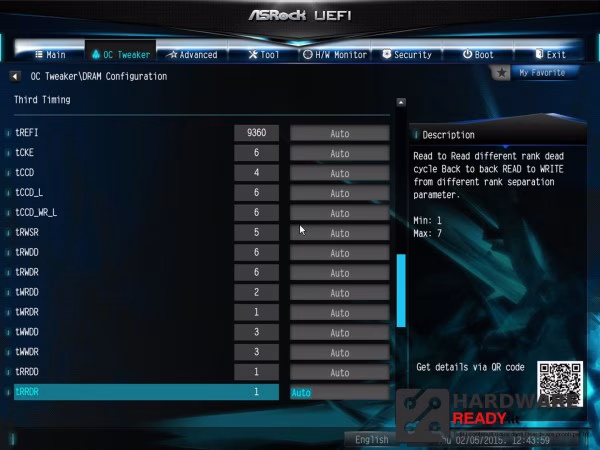

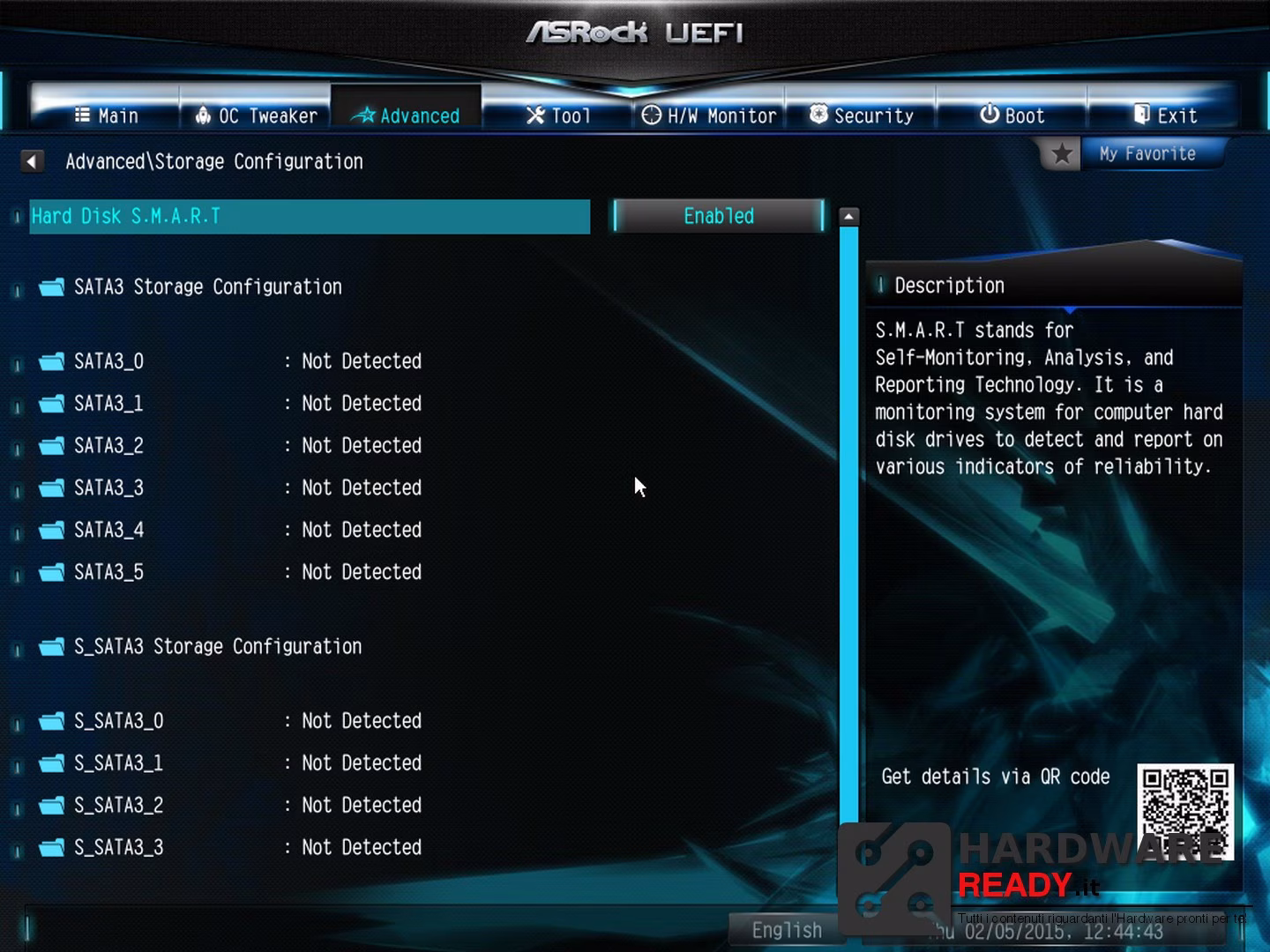

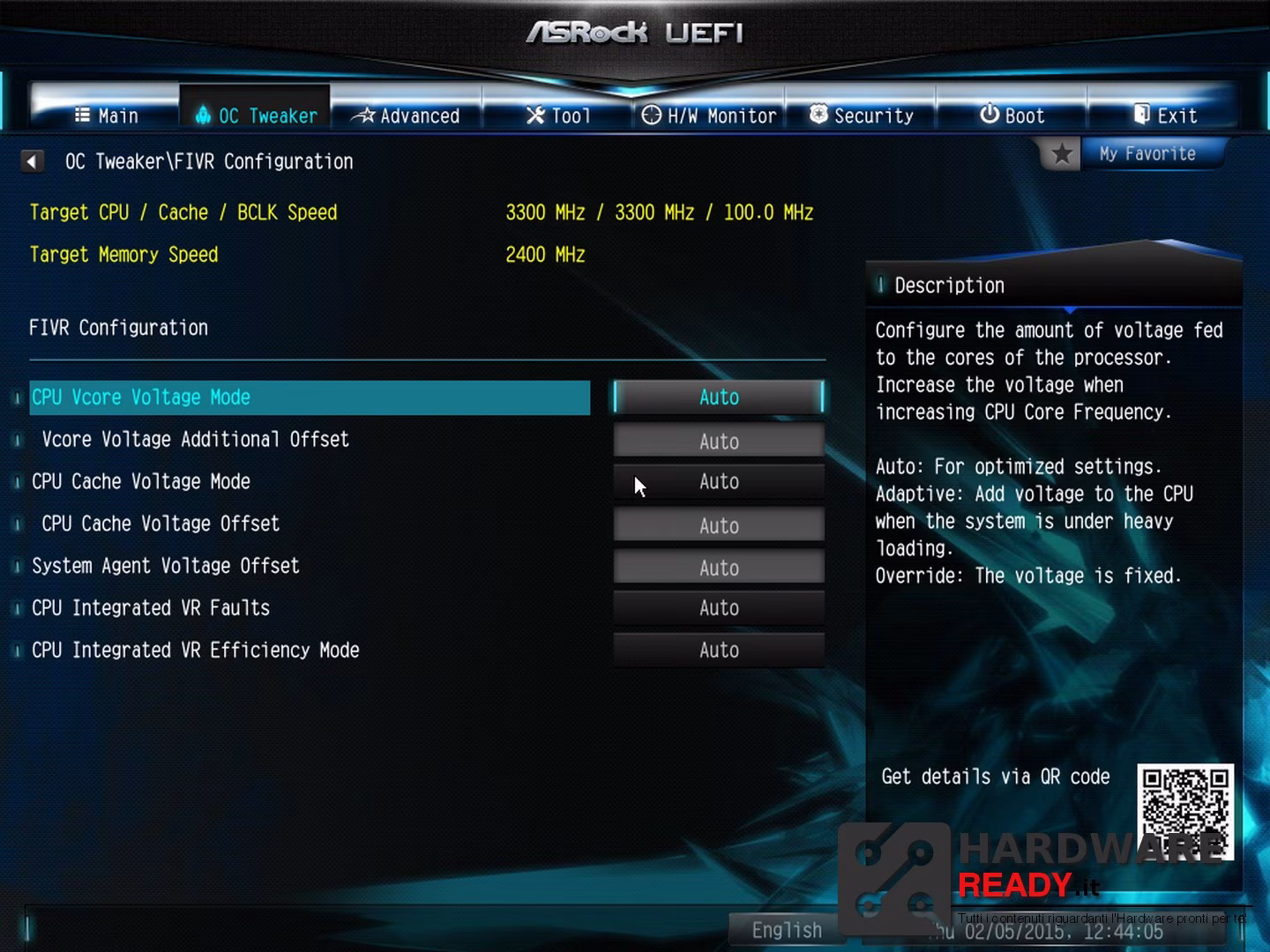

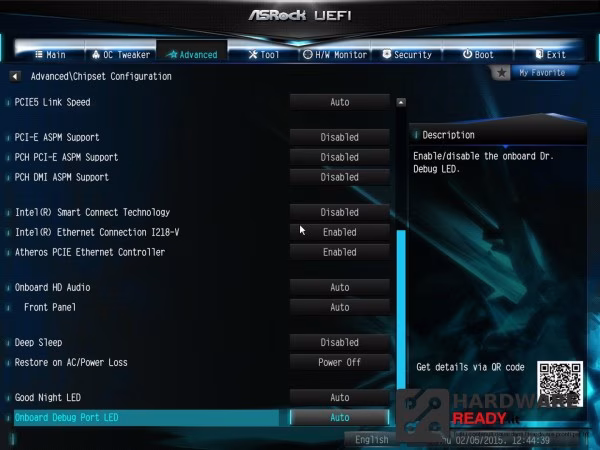

Qui troverete le immagini del Bios.

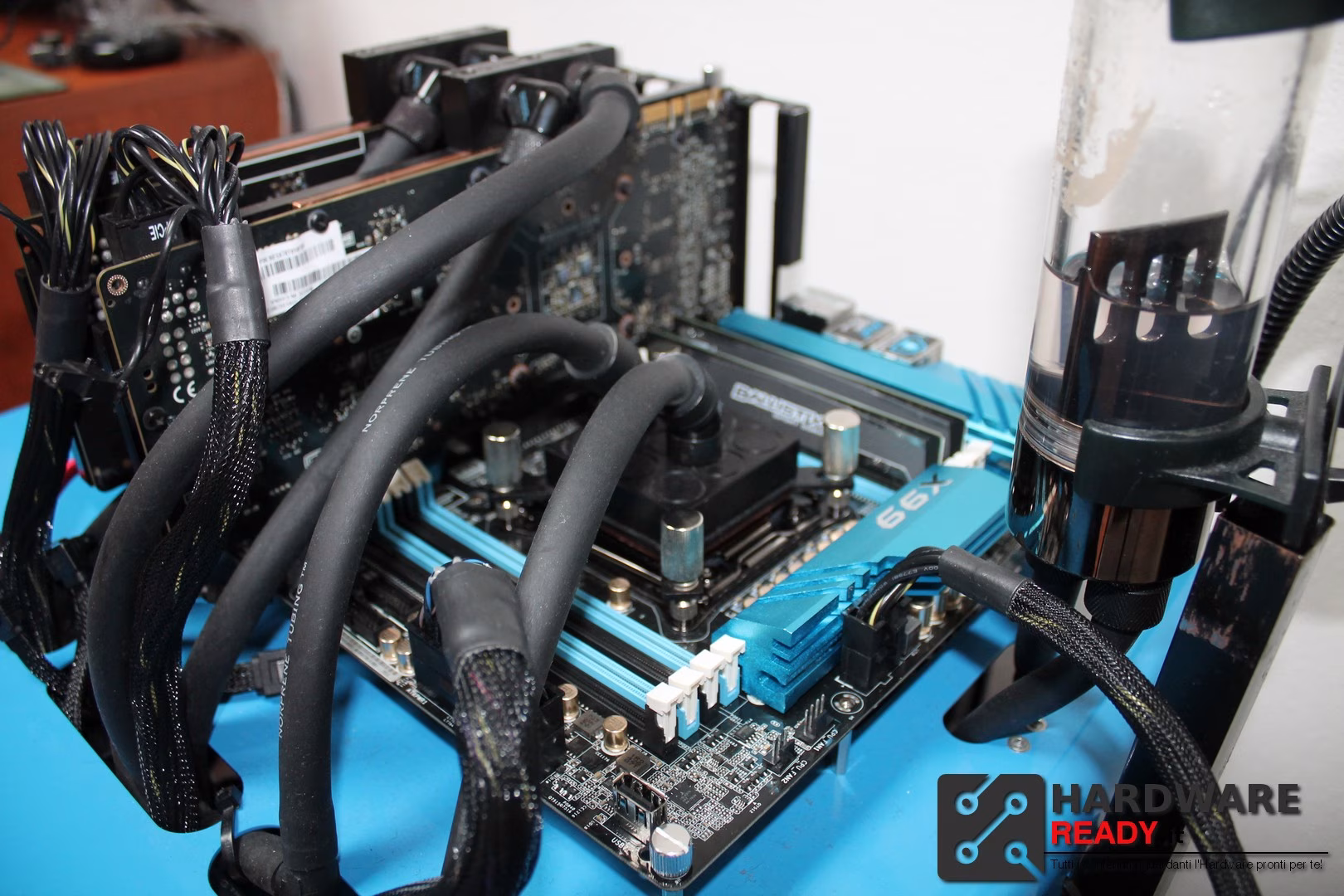

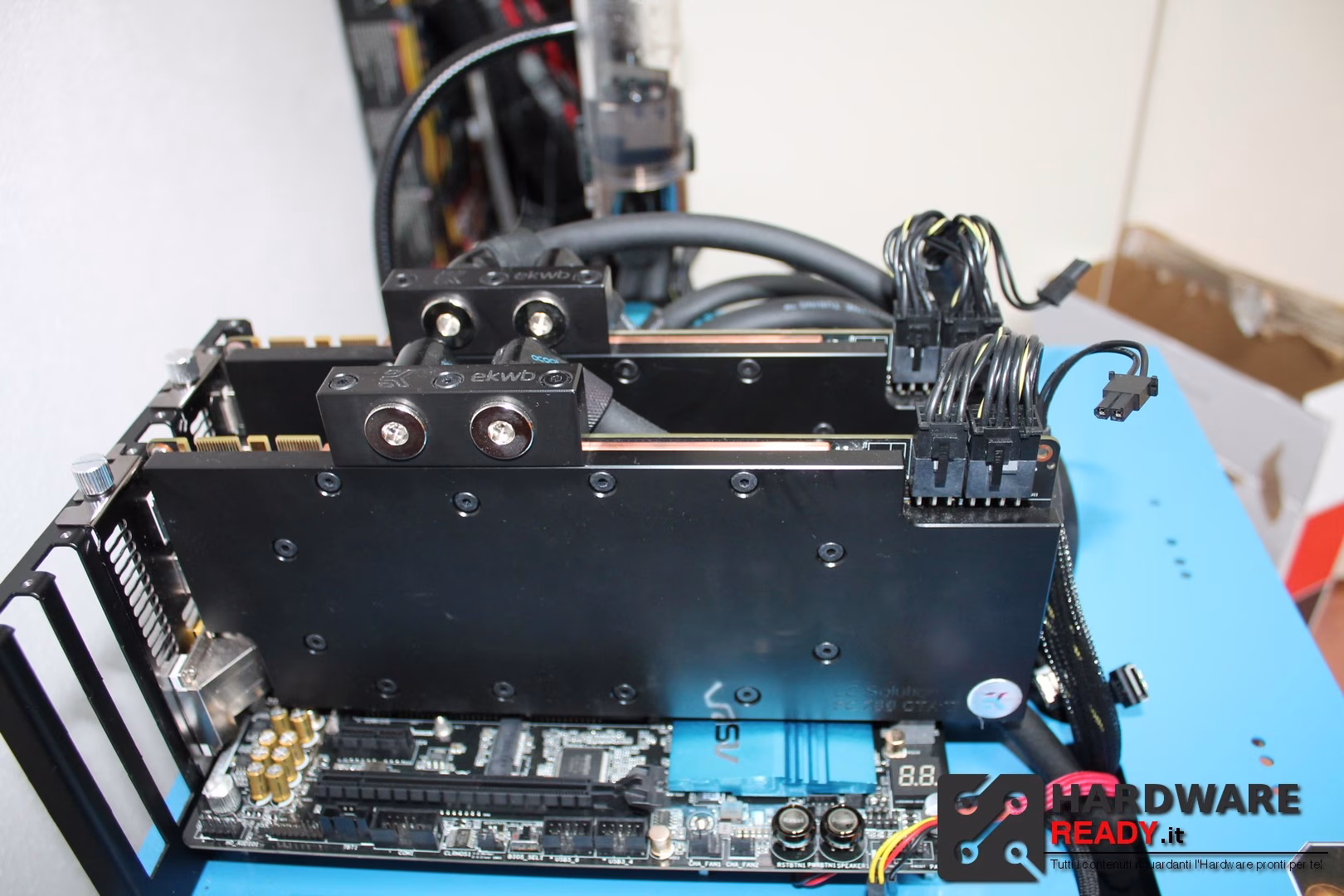

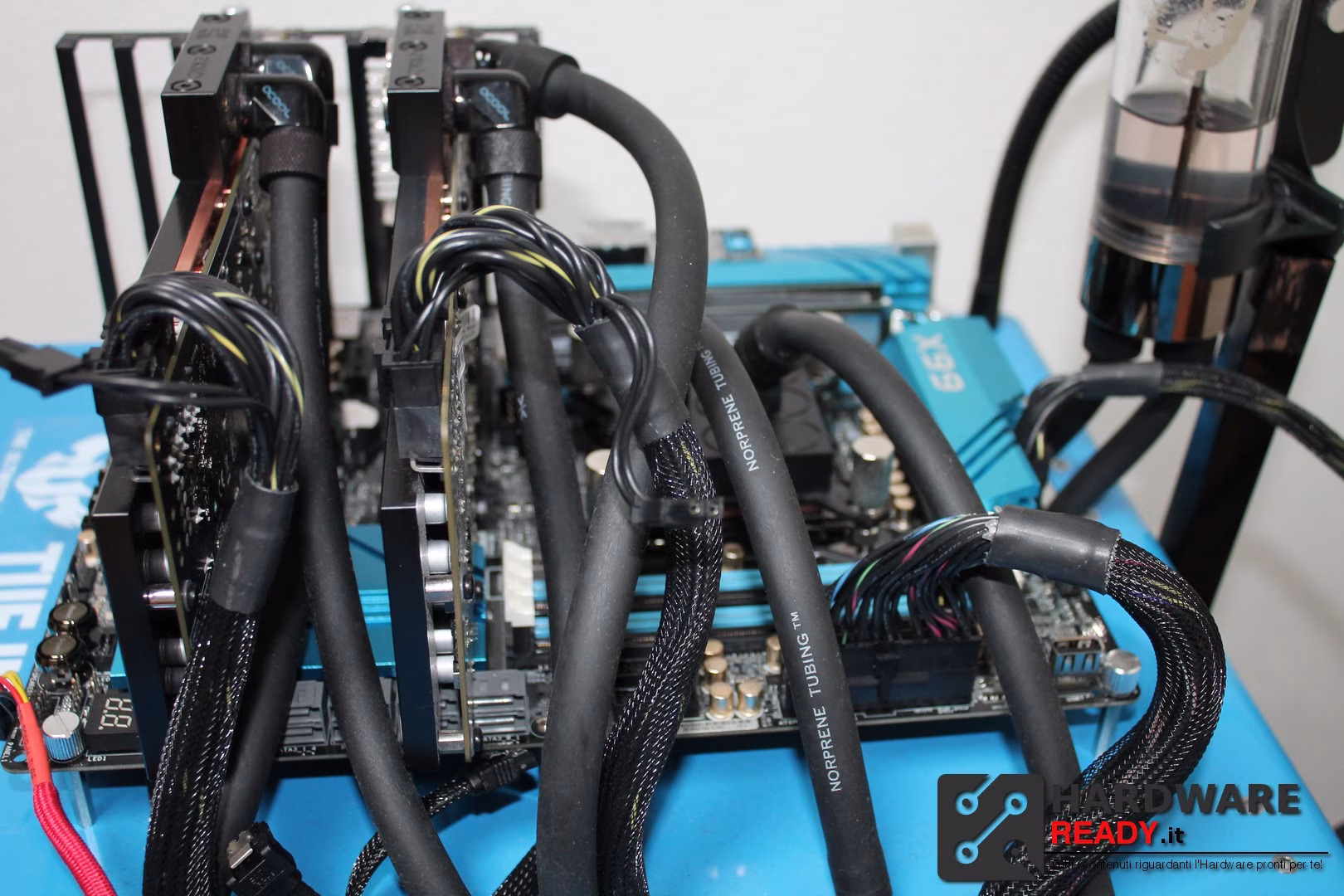

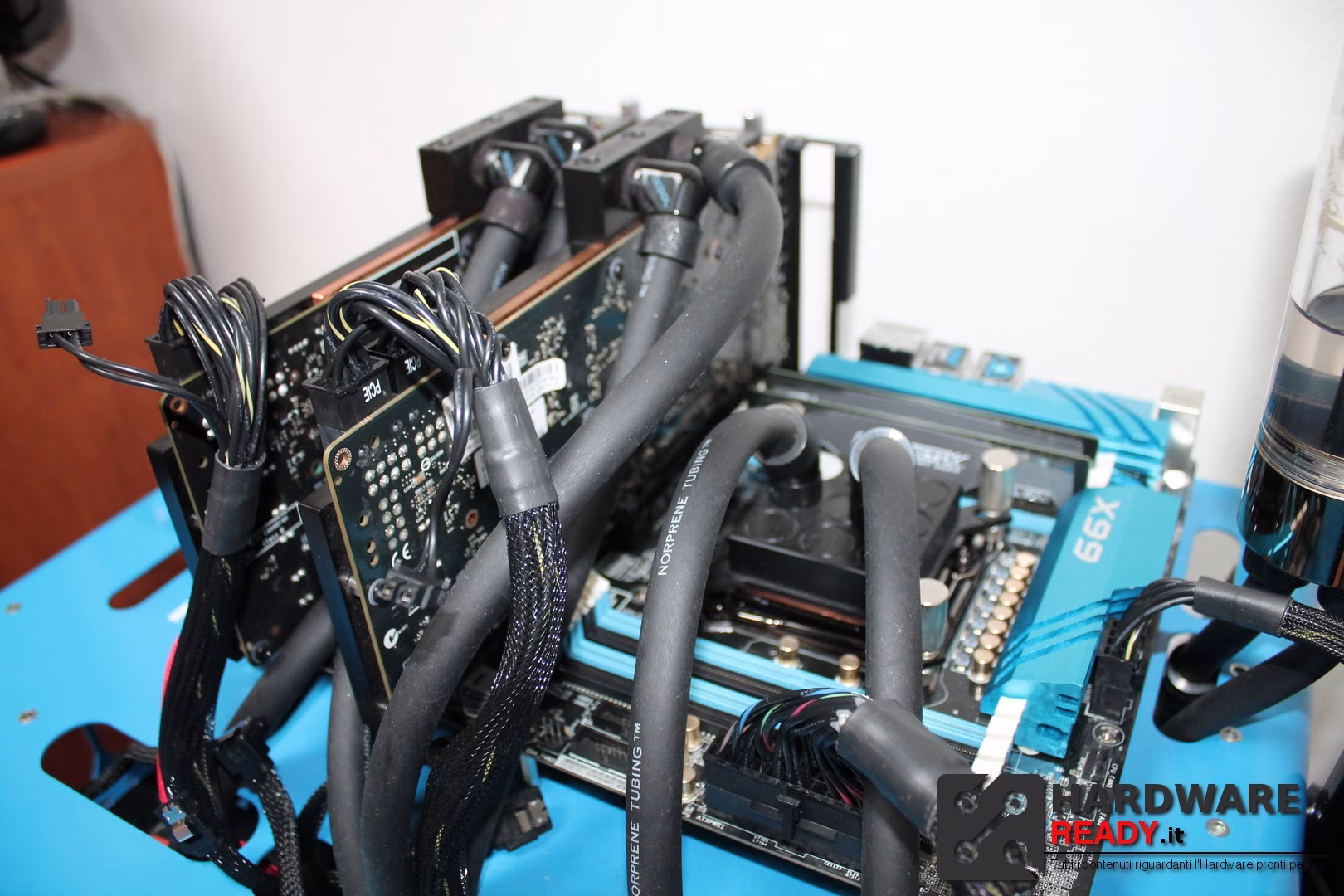

Eccola montata sul banchetto!
Devo dire che la prima cosa che ho notato è stato il perfetto abbinamento tra i colori della scheda madre e del mio Banchetto DimasTech V3.0 azzurro!

La motherboard ha le PCI-E pensate al meglio per ospitare in modo ottimale un 3 Way.

Ecco i test:
la scheda mi ha permesso di arrivare a 4,5 ghz con estrema facilità.
I test sono stati eseguiti con un 5820k, prima a Default e poi a 4,5ghz e 8 gb di Ram Crucial a 2400mhz. Per quanto riguarda i test con piattaforma X79 sono stati effettuati con un 4930K a 4,6ghz.

Cinebench R15

Cinebench R11.5

3DMarck13 Cpu score

ASRock ancora una volta lancia una scheda madre con un rapporto qualità/prezzo eccezionale e curato nei minimi dettagli. Il prodotto va incontro ad ogni utente, dagli appassionati di OC e Benchmark alle piattaforme professionali di rendering ed altro.
Ricca di Features ed ogni peculiarità gradite su una Motherboard, Ultra M.2 Socket, performance nei benchmark, 12 Fasi Digi Power 60Ae tutta la qualità delle schede Super Alloy della casa di Taiwan con condensatori Nichicon 12K Platinum. Sezione audio ormai consolidata Purity Sound 2 isolata per non avere interferenze nell’ascolto.
Supporto pieno a: 3 way SLI e CrossFire ma anche a configurazioni 4 way con schede video a doppie GPU; fino a 128GB di RAM 8x DDR4 ECC-UDIMM-RDIMM; supporto Intel 2011-3 e Xeon 18 Core.

Vista la cura per i dettagli, le features ed il prezzo di soli 230€ per questo modello fascia medio-alta (ovviamente si intende per le X99 ) e tutte le dotazioni della scheda, assegniamo 4 stelle e mezzo ed un Award per la qualità del prodotto. Un ringraziamento ed un plauso ad ASRock per il sample fornitoci.
