Per tutti gli amici di HWReady oggi andiamo ad analizzare la Top di gamma Nvidia, la Asus DC2 780 TI, una scheda video dalle enormi potenzialità video e velocistiche.

La scheda si presenta con una qualità decisamente molto elevata che colpisce, è dotata di due connettori ad 8 pin che garantiscono ben 375watt di alimentazione e di un PCB che io definirei col termine “Multifase” ma ne parleremmo abbondantemente nelle prossime pagine

La ASUS sta in ASUSTek Computer Inc. che è una compagnia taiwanese fondata nel 1989 da Ted Hsu, TH Tung, Wayne Hsieh e MT Liao che è riuscita sin da subito a farsi apprezzare nel mercato delle schede madri grazie a prodotti di eccellente qualità e dall’utilizzo di soluzioni innovative. Con il passare degli anni è riuscita ad entrare anche nel mercato delle schede video dove ha riscosso notevole successo attraverso moltissimi riconoscimenti in tutto il mondo e una community sempre più grande e unita.

La scheda è un’esemplare già ampiamente overclokato come si puo’leggere dagli screen.

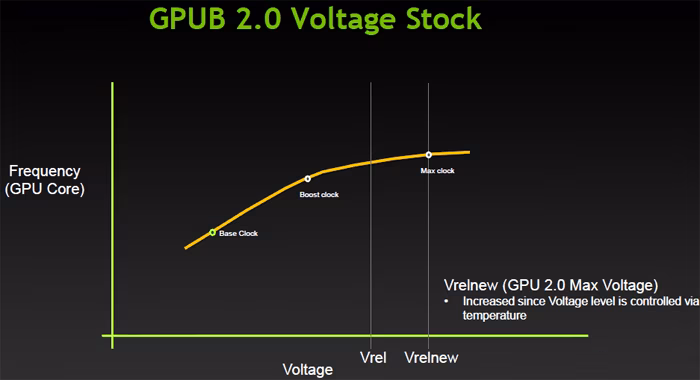

La Asus sicura dei suoi ottimi silici ha deciso di impostare il core clock a 954mhz, il boost minimo a 1020mhz ed il boost 2,0 a ben 1097mhz

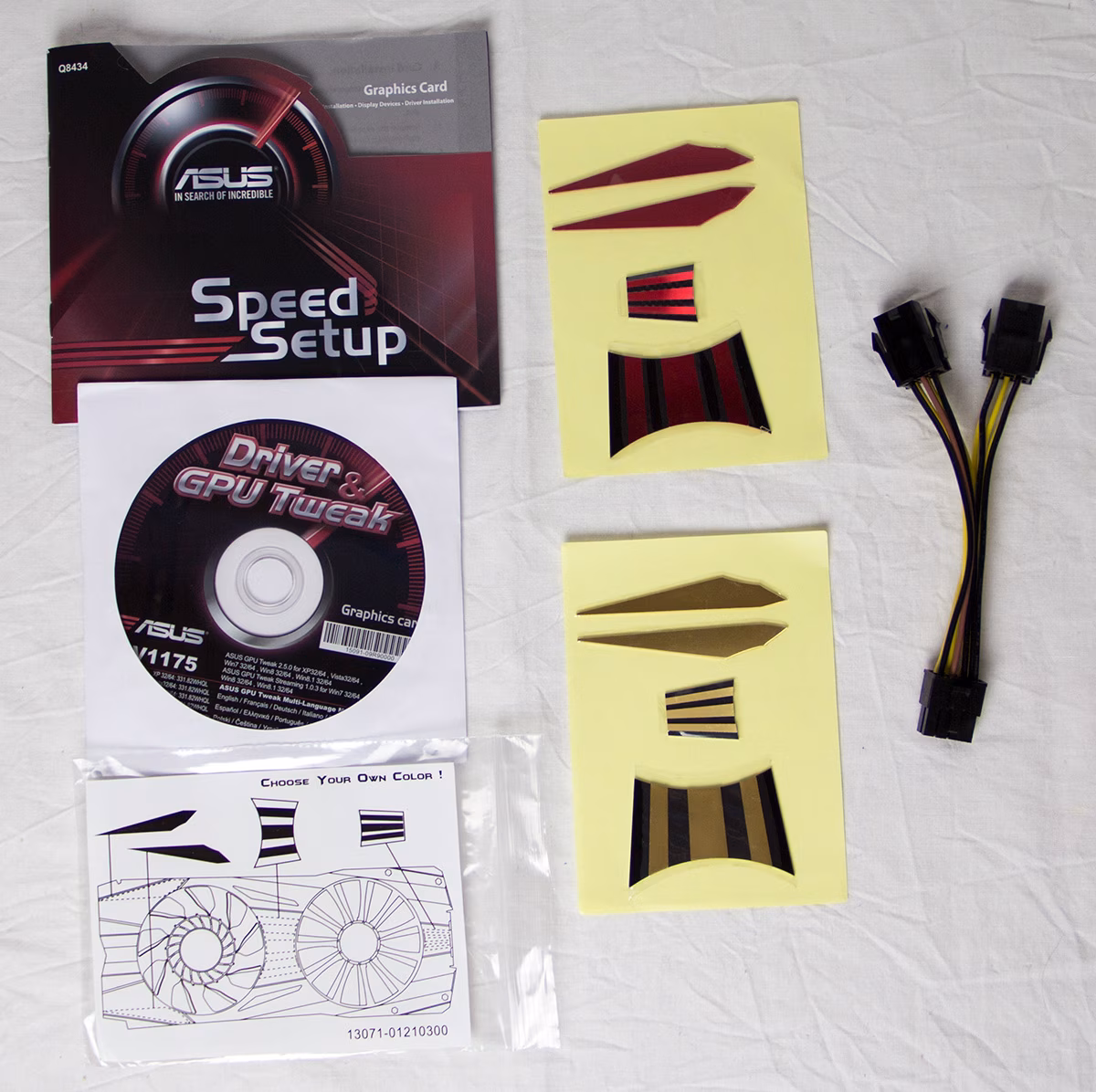

Nel bundle possiamo trovare un cd, riportante i driver, Asus GPU tweaker OC, adesivi per modificare l? estetica della VGA come meglio ci aggrada ed un cavo molex ad 8 pin, nel caso il vostro alimentatore ne fosse sprovvisto.

Ricordiamo sempre che questa è una scheda di fascia enthusiast quindi è bene munirsi di un alimentatore all’altezza

Screen della confezione

Le dimensioni della scheda sono di 29 x 15 cm.

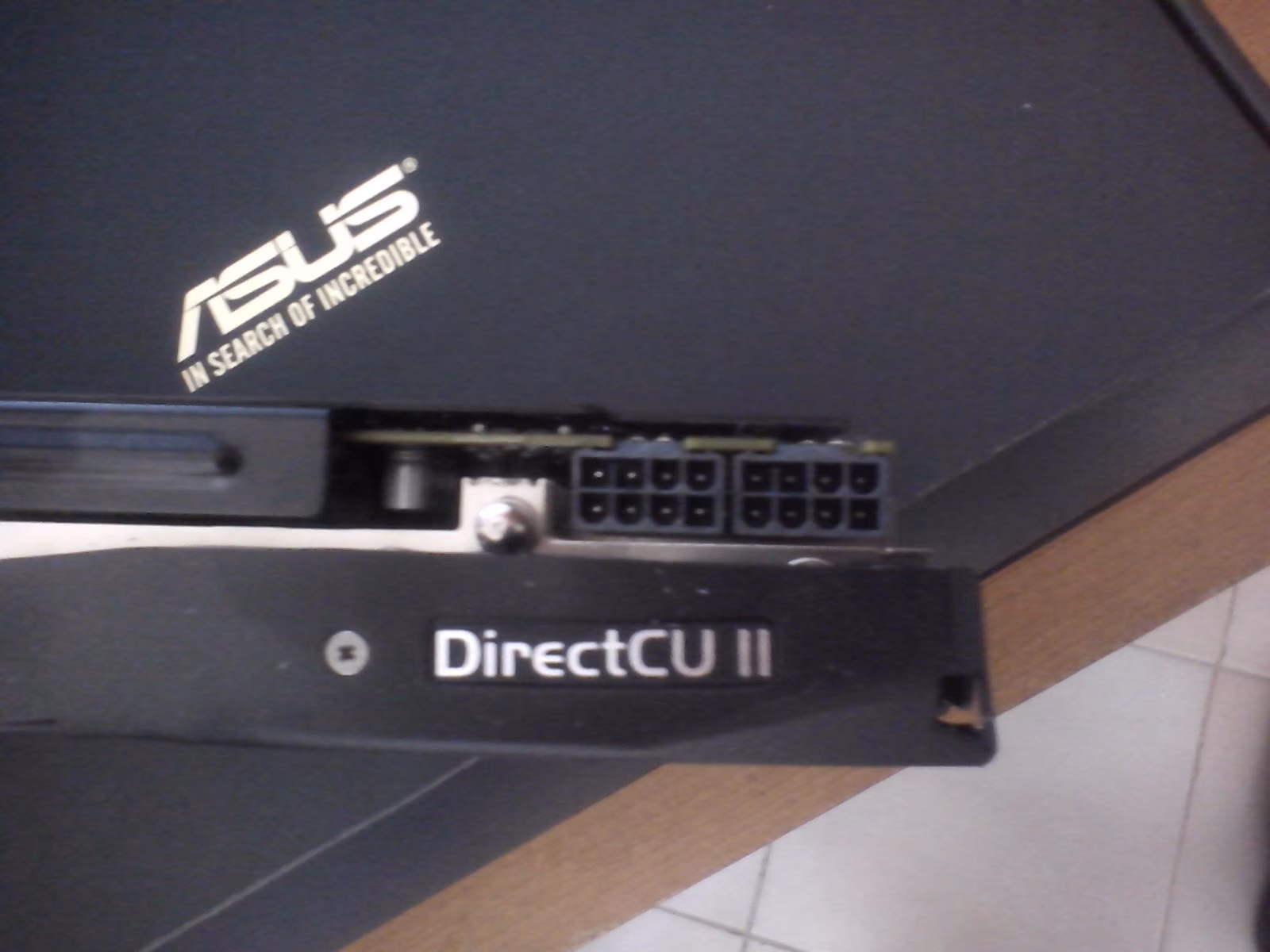

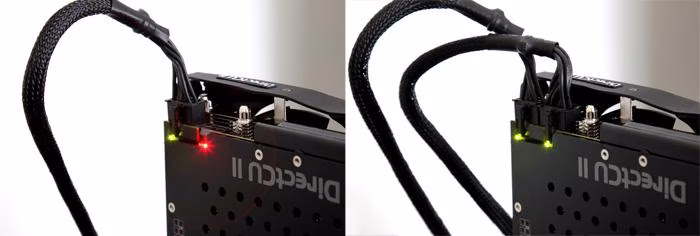

Come già accennato prima la scheda è dotata di un’ottimo sistema circuitale a 2×8 pin (ogni cavo ad 8A garantisce sino a 150watt)

Quindi avremmo 150w+150w *75w(PCI E.) = 375watt totali che faranno felici gli overclockers

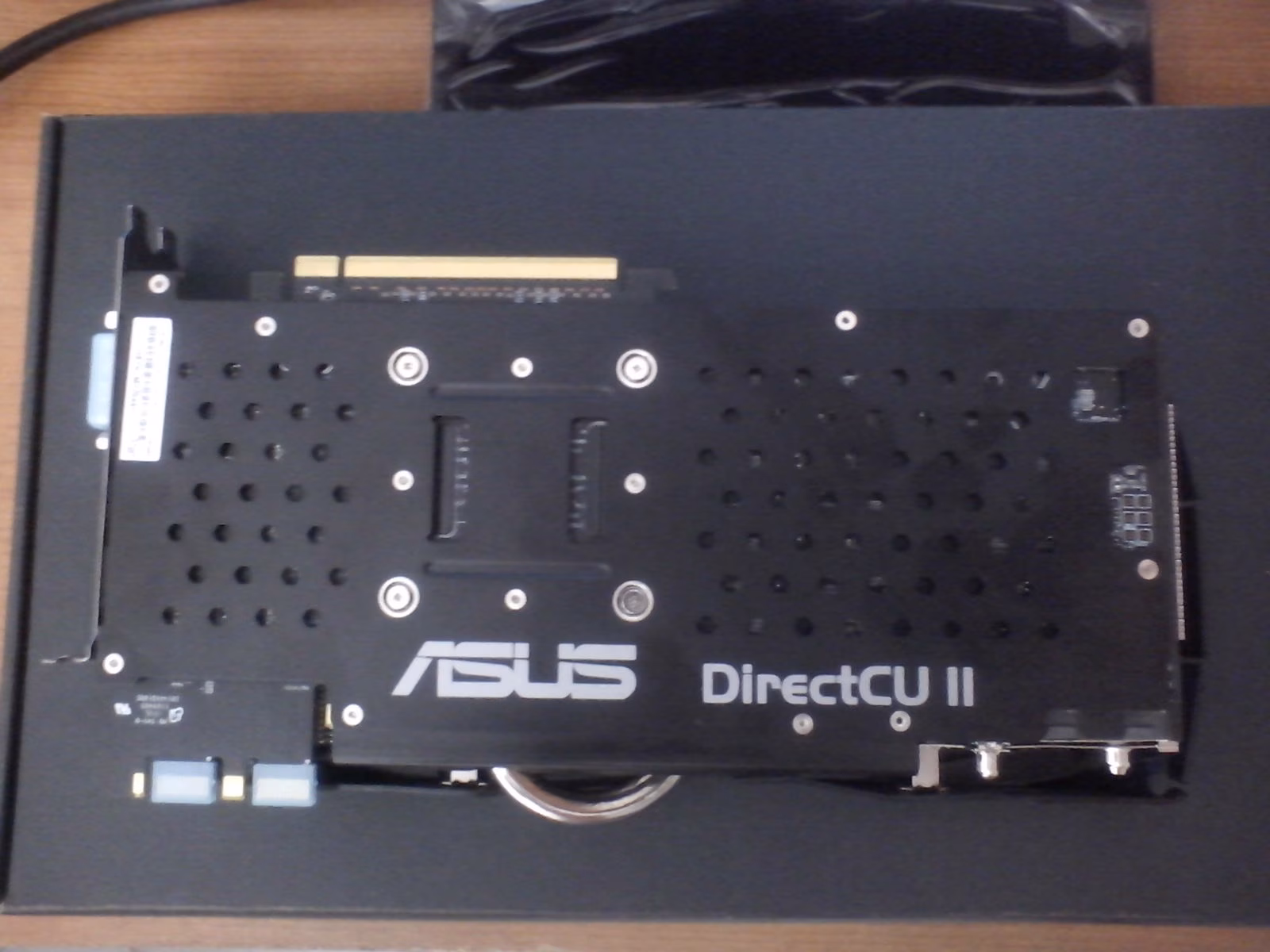

Backplate di metallo che permette meno flessione alla scheda, visto il peso e dona un look agressivo

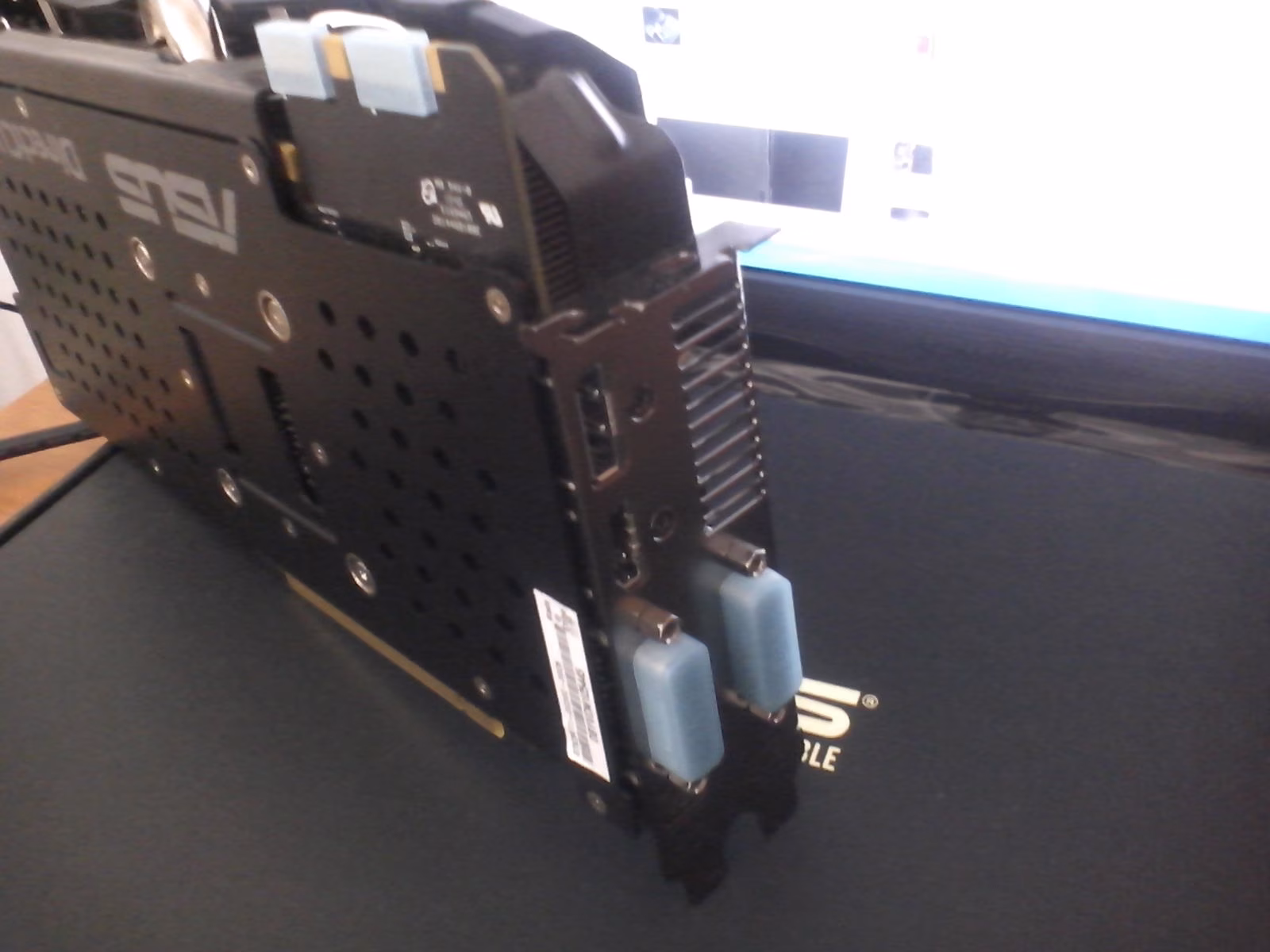

Da una scheda di questo livello ci si aspetta il massimo sotto il profilo della connessione, infatti la Asus ha inserito, una porta DVI-D, una DVI-I dove è possibile utilizzare un’adattatore VGA ed infine una DP(display port) ed un HDMI 1.4.

Tutte queste porte sono ben gestibili tutte assieme contemporaneamente in caso di surround o sistemi 3d

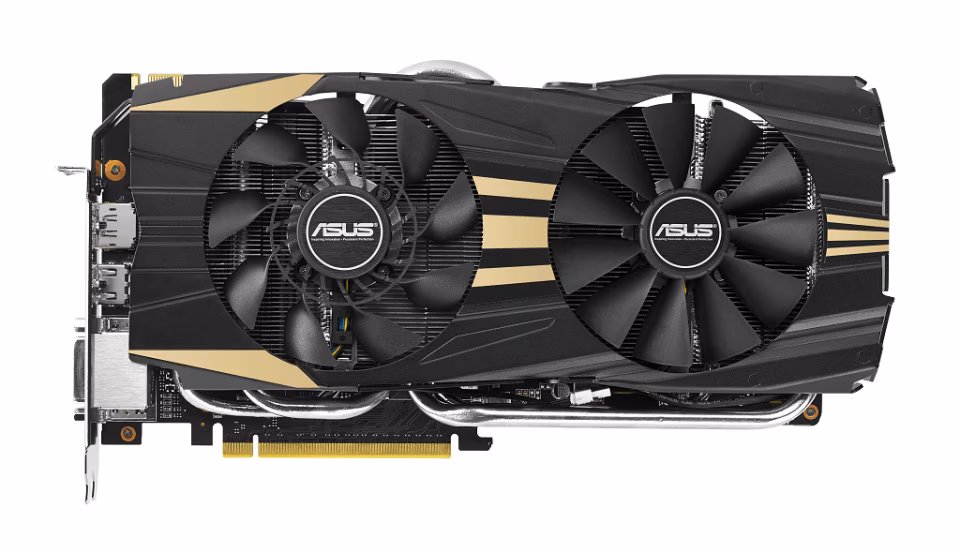

Il dissipatore proprietario di Asus è enorme, è composto da ben 5 Heat pipe di cui una molto larga per massimizzare lo spostamento di calore, inoltre l’ultima revisione del dissipatore DC2 è composta

da due ventole da 90mm (di cui una dotata di tecnologia CoolTech) montate su un radiatore slim collegato alla GPU tramite 5 generose heatpipe  via tecnologia HDT (contatto diretto) .

Queste heat pipes sono di diametro differente tra loro, infatti la superiore è da 10mm, mentre per quanto riguarda quelle inferiori due sono da 8mm e due da 6mm (posizionate esternamente)

I VRM invece sono raffreddati da un faceplate di metallo che aiuta a smaltire l’ enorme calore generato

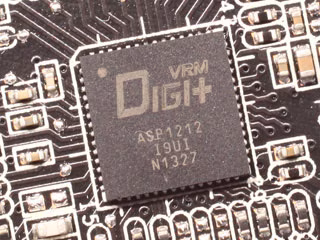

Il VRM scelto è un digi ASP + che comanda l’intera circuiteria VRM, in linea di massima è equivalente all’Onsemi 4208 montato su  alcune multifase concorrenti

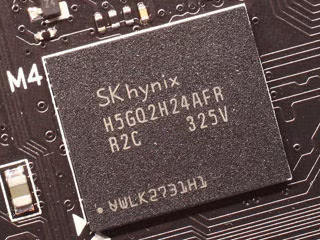

Le memorie sono delle Hynix AFR H5GQ2H24AFR-R2C con frequenza di base di ben 1750mhz(7,0ghz) ad 1,6v

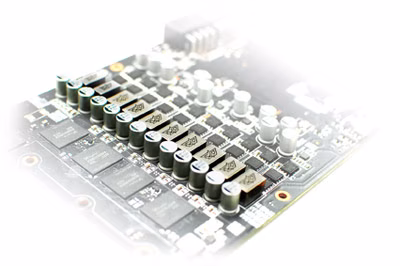

Come potete notare la Asus integra ben 10 fasi digitali SAP(Super Alloy Power), di cui ben 8 verso la GPU e 2 verso le memorie Vram, da sempre Asus accoppia i 2 VRM in un unico segmento.

Super alloy Power nel dettaglio:

La tecnologia super alloy Power utilizza una lega magnetica che è ben resistente al calore ed anti corrosiva, studiata ed implementata pure sulle motherboards ROG di fascia molto alta per migliorare la stabilità e la corrente per prestazioni ottimali e permettere agli overclockers

di avere delle grosse soddisfazioni

La GTX780  DC2 TI  è dotata infatti di Super Alloy Choke (speciali induttanze), Super Alloy Capacitor (condensatori di alta qualità), Super Alloy MOS (transistor metallo-ossido-semiconduttori a effetto di campo) e il Super Hybrid Engine (per regolare le prestazioni ed il risparmio energetico).

Anche i mosfet sono di buona qualità, black metallic cap che consentono alla scheda di resistere a temperature molto elevate come 105°

I Super Alloy Power rappresentano una pietra miliare di ASUS sulla  ricerca e sviluppo dell’innovazione, andando oltre la semplice ricerca dei metalli giusti. ASUS Super Alloy Power è implementato sui componenti primari e di vitale importanza per le temperature e l’Overclock, tra cui le Super Alloy Bobine, Super Alloy condensatori, Super Alloy MOS e il Super Hybrid Engine. Questi permettono agli utenti di ottenere il massimo dal loro hardware con un incremento delle prestazioni  del 15%, 2,5 volte maggiore e ne implementano la durata.

1. A differenza delle tradizionali induttanze, SAP  elimina il ronzio quando la scheda è sotto carico, quindi meno rumore.
2. Super Alloy condensatori aumenta la durata della vita della scheda a 150.000 ore, che è 2,5 volte  rispetto ai condensatori tradizionali.
3. Super Alloy MOS condensatori, consentono di aumentare la soglia massima di tensione della scheda del 30% .
4. Super Hybrid Engine tecnology, rapporta l’intensità migliorando le prestazioni del 15%

Configurazione di test

CPU: Intel core i7 2600k(overclockato a 4,8GHZ)

RAM: 4×4 GB Crucial Ballistick Tracer

SCHEDA MADRE: Asus P8P67 Deluxe

ALIMENTATORE: XFX 850 WATT B.E.

SCHEDA VIDEO: ASUS GTX 780 TI DC2

CASE: Banchetto da test

COOLER: Noctua NH-D15

SSD: Samsung 128gb in modalità raid 0

SISTEMA OPERATIVO: Windows 7 64 bit

NB: Per la risoluzione ho utilizzato la 1440p(2560x1440p), una scheda di questo genere è studiata per dare il meglio a queste risoluzione.

Tutti i Giochi testati sono stati settati al massimo del dettaglio con FXAA no SSAA

Metro Last Light

1440p Maxed No SSAA

Enemy front

1440p, Maxed, FXAA

Watch Dogs

1440p, Maxed, no Maldho FXAA(via driver)

Sniper Elite V3

1440p, Maxed no SSAA, FXAA

Tomb raider

1440p, Maxed, FXAA

BF4

1440p, Maxed, AA post processing

Grid Autosport

1440p, maxed, 4x MSAA

Thief 4

1440p, Maxed, no SSAA, FXAA

Il TDP imposto da Nvidia è purtroppo molto basso 250 watt e la scheda subisce dei tagli di frequenza

Tramite i vari tools si permette la regolazione del PL(power limit) sino al 110% che sta ad indicare che si può attribuire sino ad un massimo di 275watt

Come ben visibile dal test ( Ho deciso di farvi vedere uno screen in game) la scheda una volta superati i 1200mhz taglia ed abbassa leggermente di 13/26mhz frequenza e voltaggio

Impostazione: +120 CORE + 200 Memorie

I VRM dopo sessioni di gioco sono piuttosto caldi

Consumi rilevati dopo 15 minuti di Metro Last Light:

Full: 403watt

Full OC: 427watt

Consumi singola scheda video:

Full: 262 watt

Full OC: 289watt

La nuova DC2 è un vero portento tecnologico, superiore alle normali reference, e per i possessori di impianti a liquido è davvero una scheda esemplare in quanto possiede caratteristiche del tutto simili a schede ben piu’costose dotate di PCB maggiorato multifase.

La VGA si è dimostrata piuttosto solida, mai un crash mai un freeze, ed il dissipatore è piuttosto valido e silenzioso

Tiene tranquillamente frequenze come i 1200mhz e garantisce prestazioni ottimali in qualsiasi gioco e benchmark senza mai mostrare il minimo cedimento

Mi ha particolarmente colpito il design è l’ottima eleganza relativa al bundle e alla cura degli accessori

Asus ha sfornato una scheda video che è il sogno di tutti i videogiocatori ma come tale rimane abbastanza costosa(come tutta la gamma TI del resto) ed a parer mio scalda sui VRM, fattore non da poco se si vuole spingerla in OC, dove Asus adotta un PCB ottimamente corrazzato
