La maggior parte degli utenti è abituato ad utilizzare alimentatori di dimensioni standard rappresentato dalle misure ATX, Silverstone produce invece alimentatori di qualità in formato SFX che come vedremo durante la recensione offre il vantaggio di poter utilizzare case di formato più piccolo. Molti case con formato Mini ITX si portano dietro lo standard ATX degli alimentatori, quindi i vari produttori non riesco a ridurre sensibilmente le dimensioni.

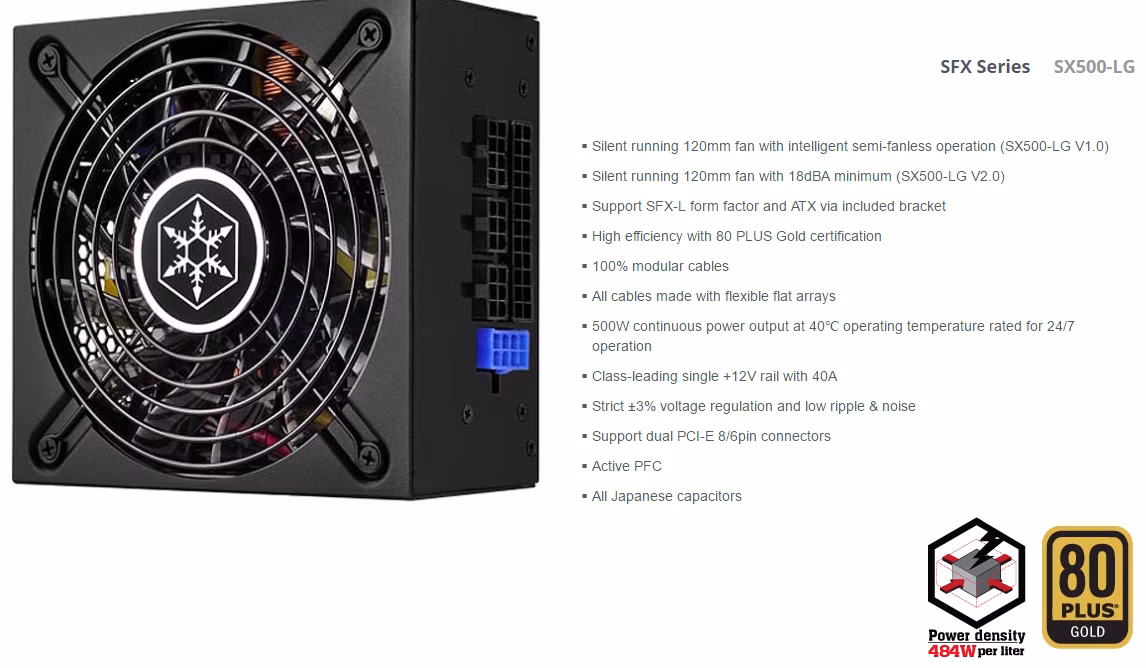

IL Silverstone SX500-LG SFX alimentatore Full Modulare da 500w con certificazione 80 Plus Gold è una proposta che mantiene un alta qualità riducendo semplicemente le dimensioni. Questo alimentatore nonostante le dimensioni ridotte vanta una ventola da 120mm silenziosa ( 18 dBA ) e un sacco di altre attenzioni che come vedremo durante la recensione lo rendono un prodotto da considerare anche in case che possono ospitare alimentatori più grandi.

Link di acquisto.

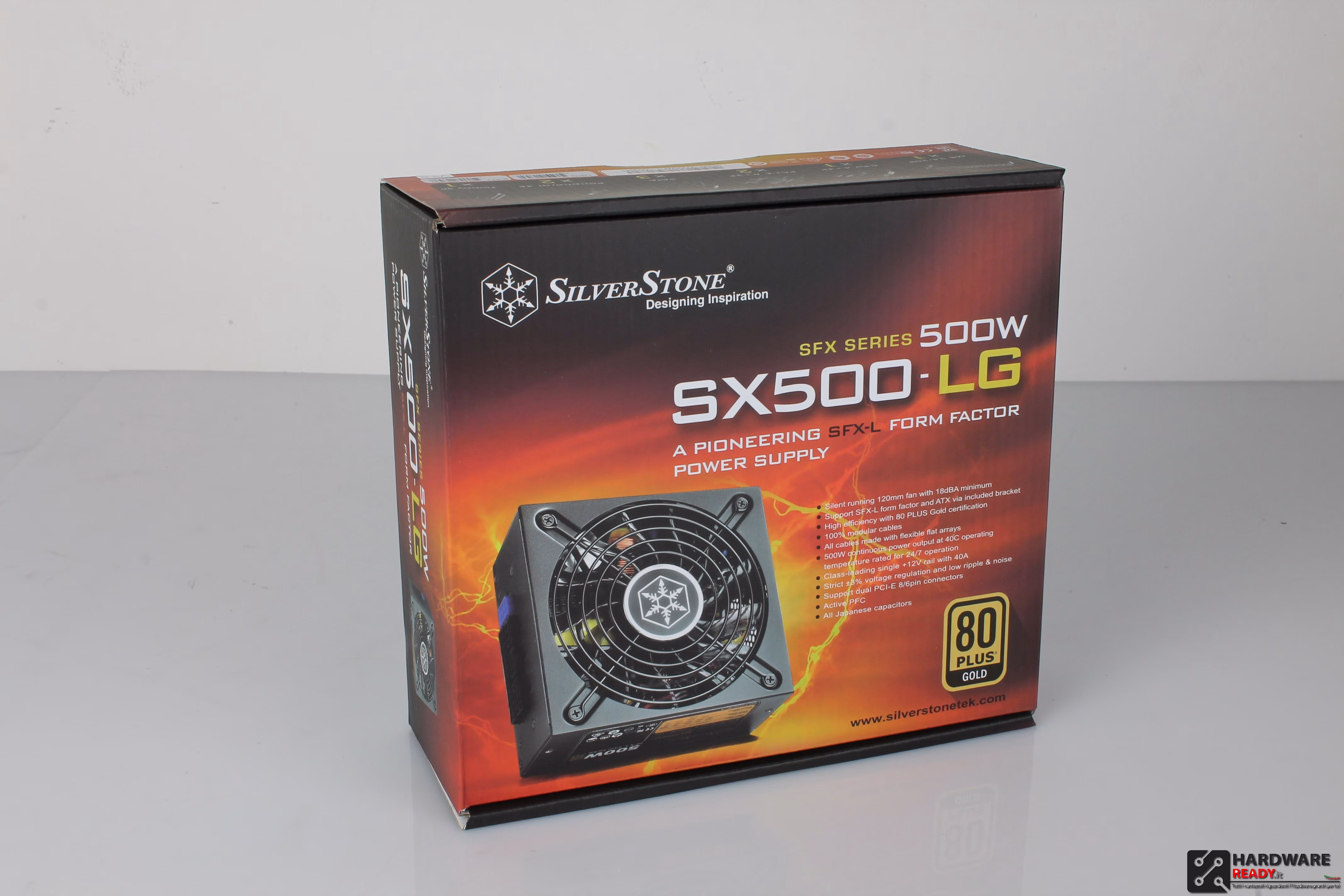

La confezione del SX500-LG mette in bella mostra il prodotto, sul frontale troviamo alcune delle informazioni più importanti e la certificazione 80 Plus Gold.

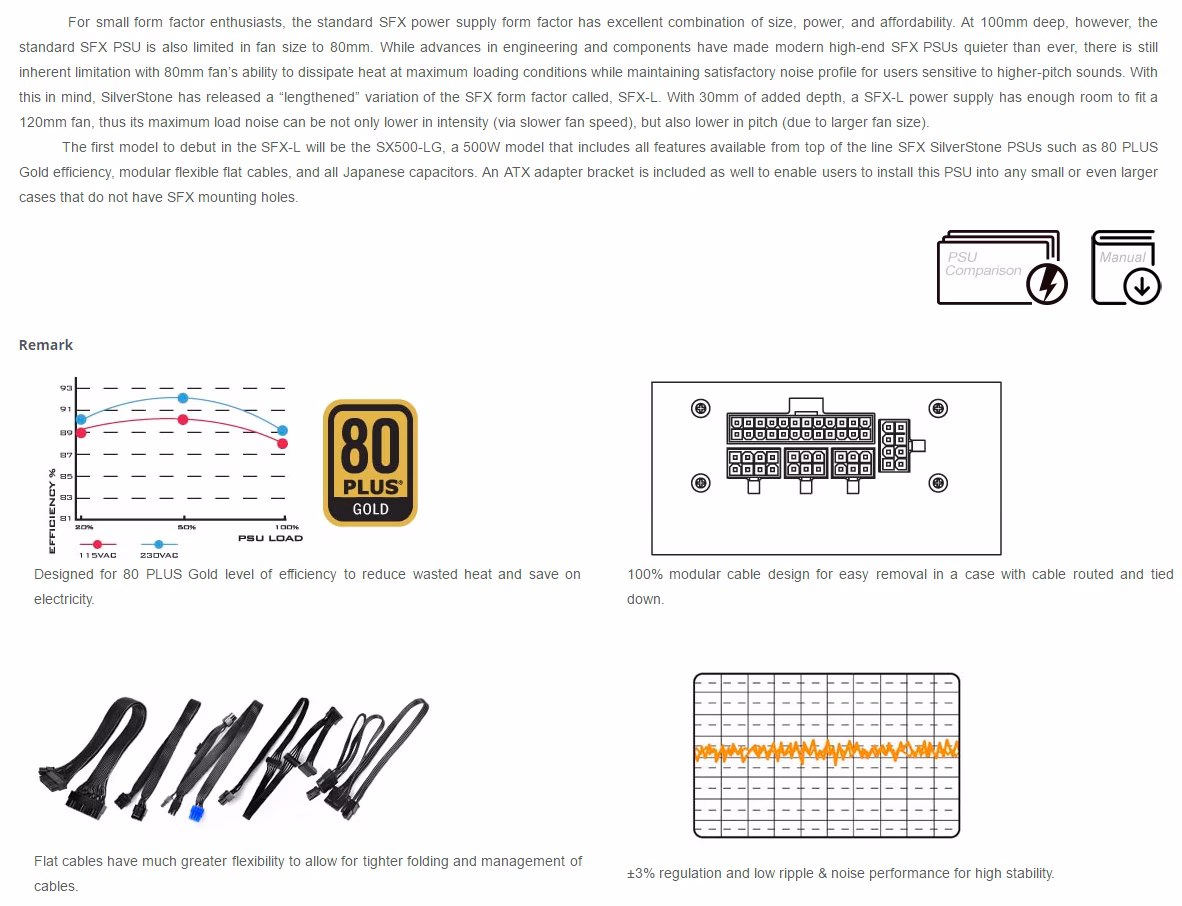

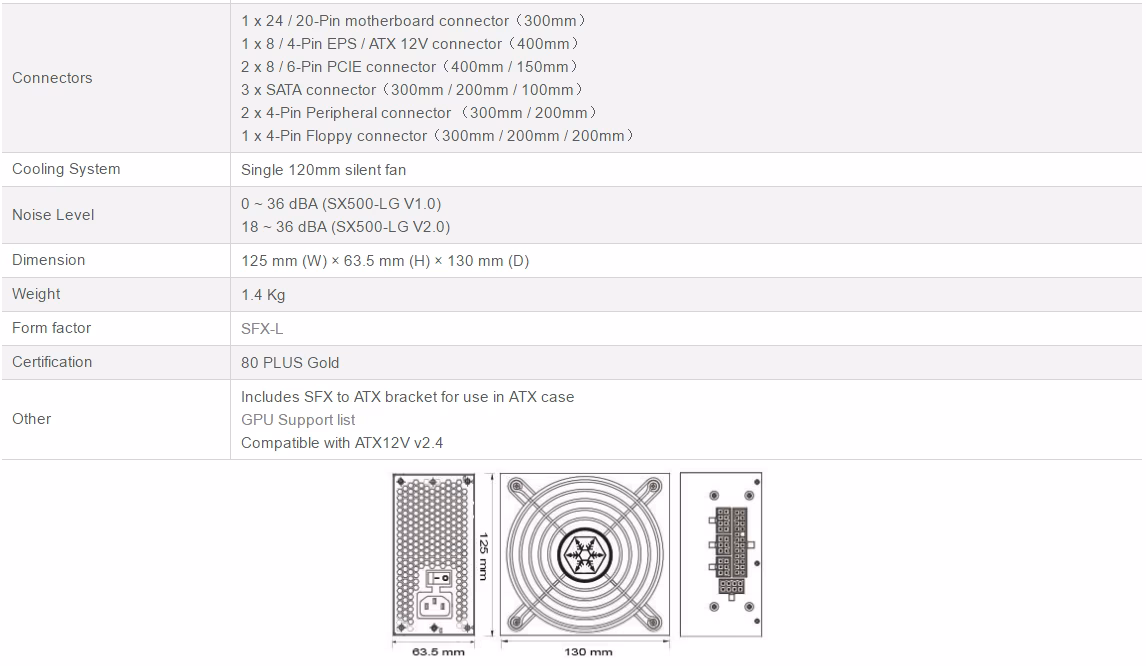

Sul retro invece sono presenti dettagliate informazioni sulle caratteristiche tecniche, la gestione dei cavi modulari, il livello di rumorosità e come viene gestita la corrente dall’apparecchio.

Sul top della confezione invece c’è l’elenco completo dei cavi forniti in bundle.

Bundle.

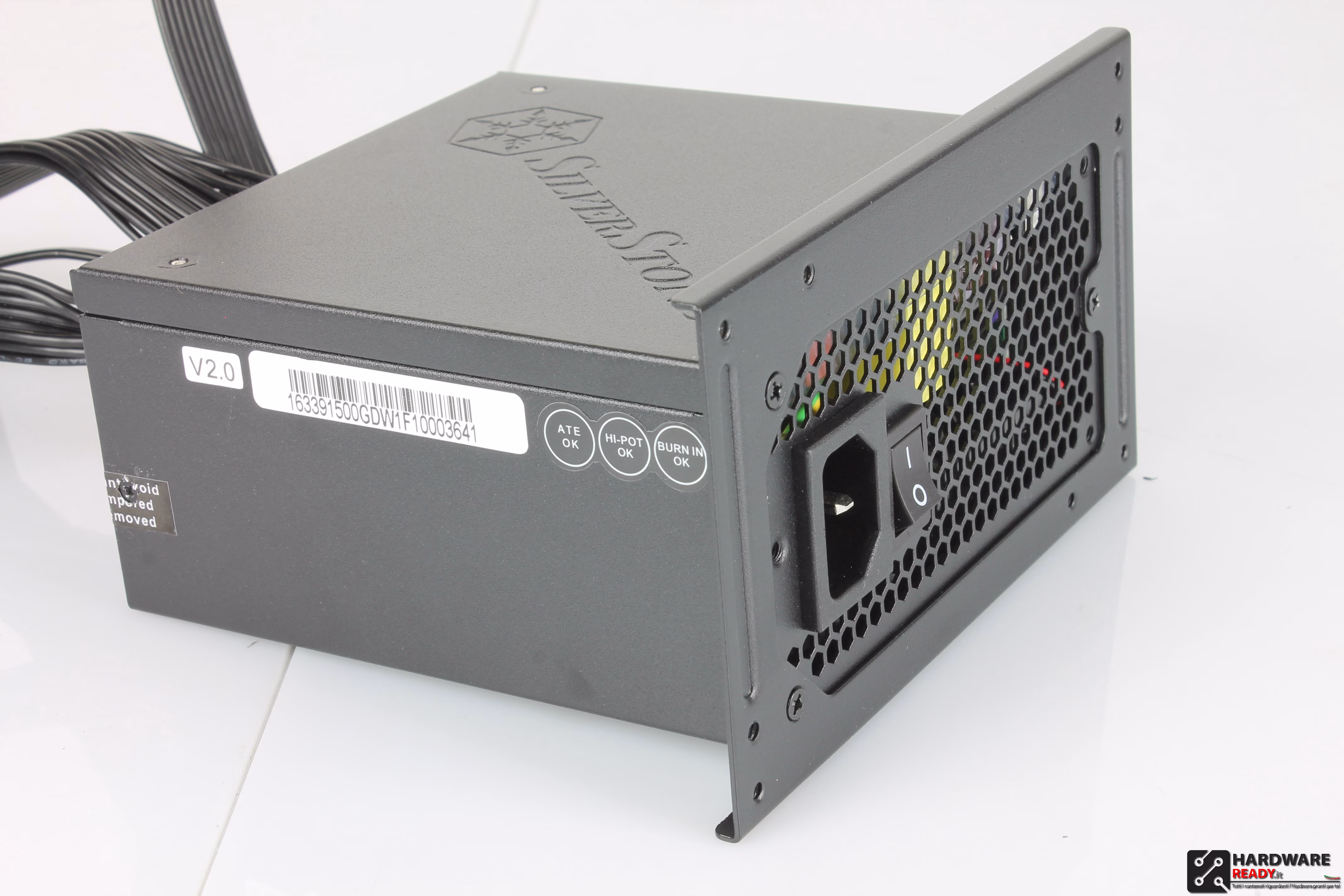

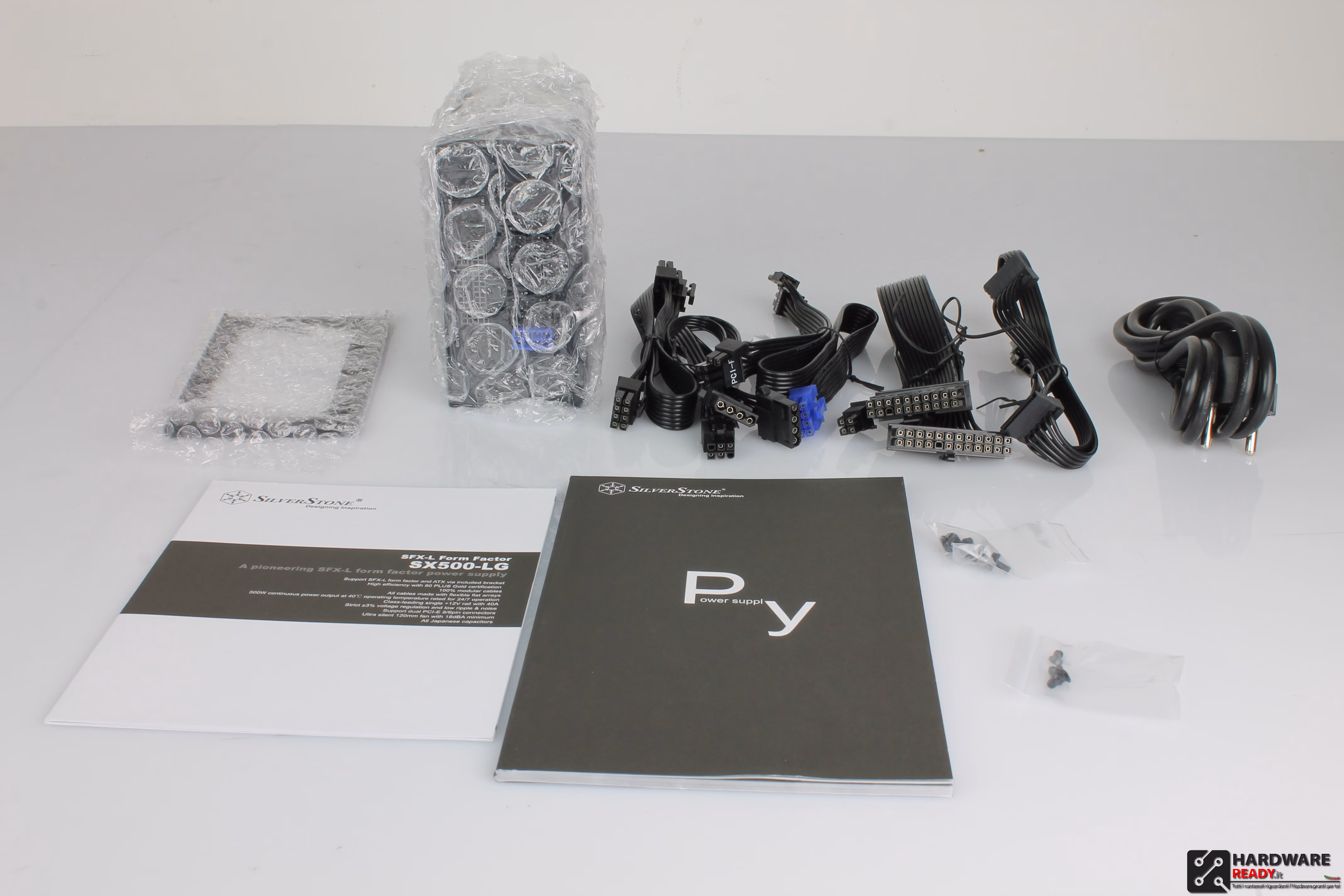

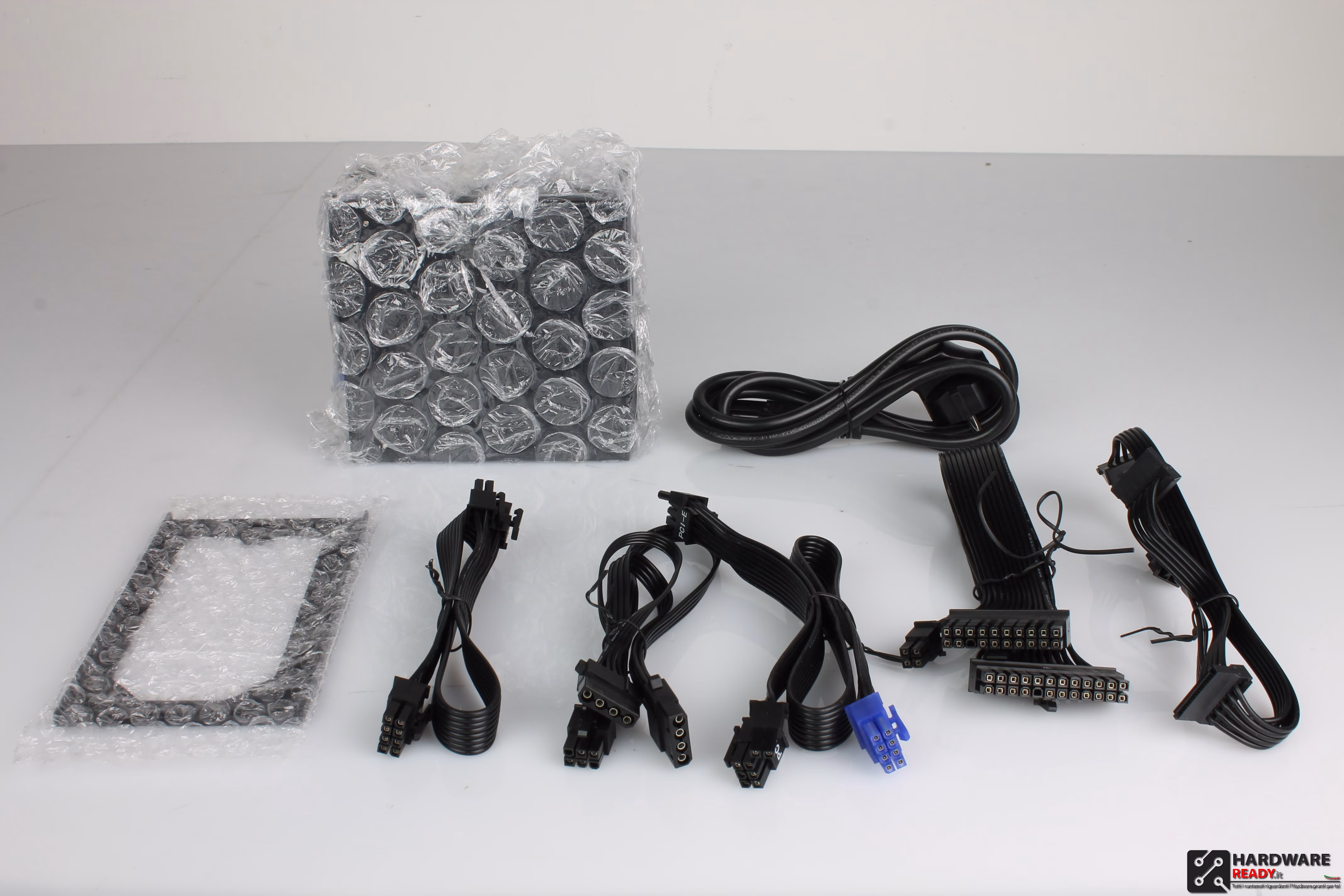

Estratto dalla confezione ci troviamo il piccolo alimentatore, con tutta la cavetteria, il supporto per il montaggio in case con formato ATX con la viteria per fissarlo.

Presenti due dettagliati libretti di istruzione ed informazione.



Di seguito una serie di foto per ammirare il prodotto. Le dimensioni sono d’impatto, prendendolo in mano rispetto ad un normale ATX si nota quanta differenza ci sia tra i due formati. Il Peso, invece, è sempre in linea con essi, questo per sottolineare che la miniaturizzazione non ha intaccato l’effettiva qualità.

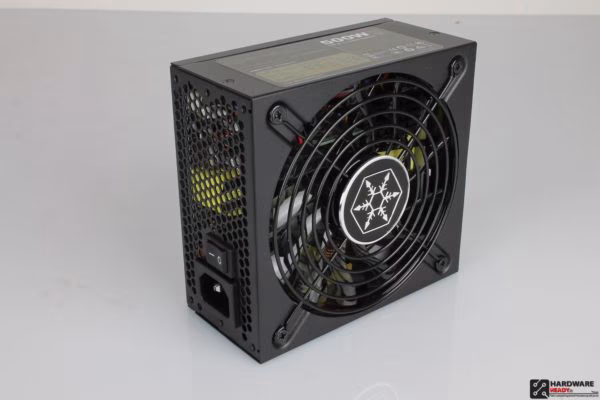

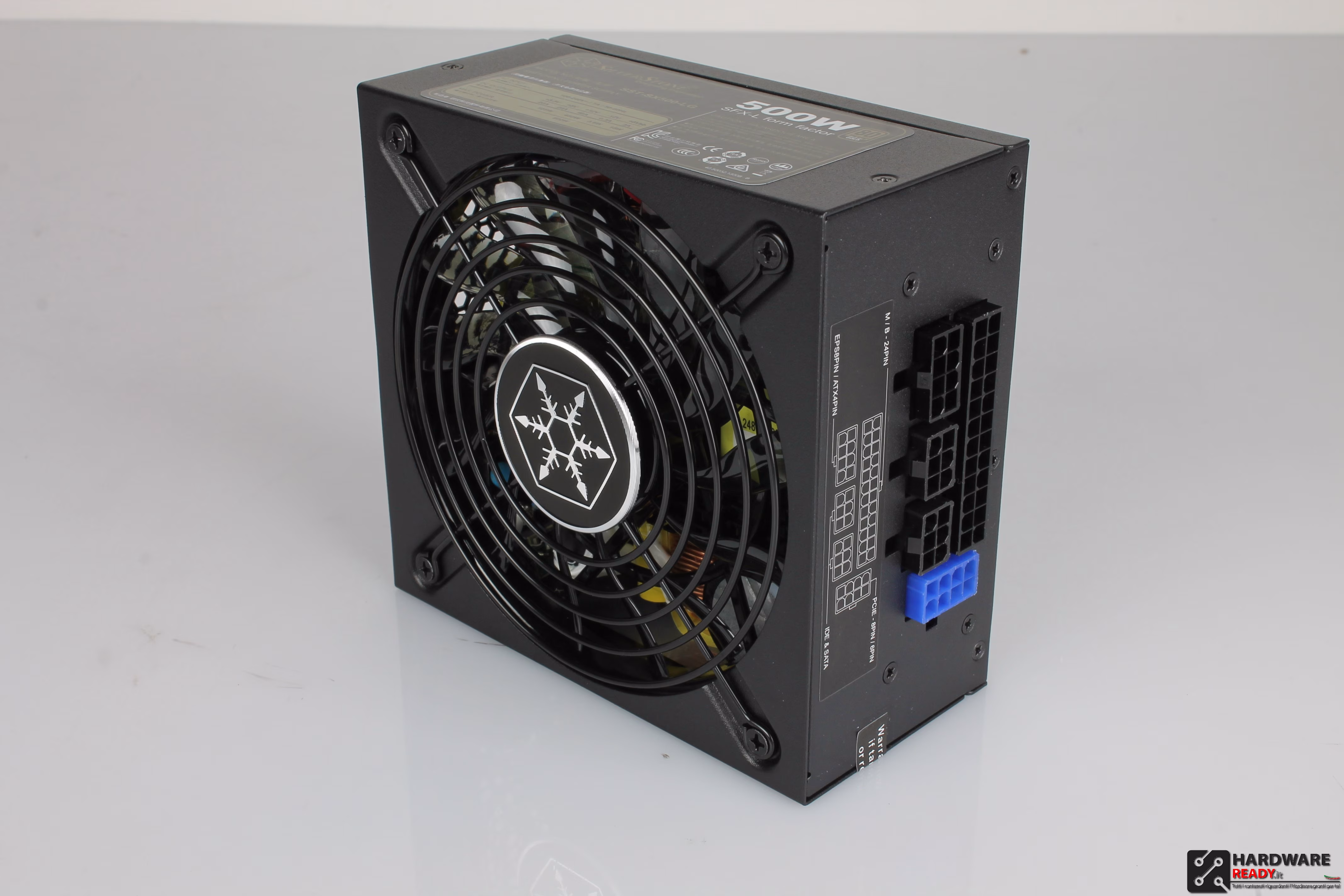

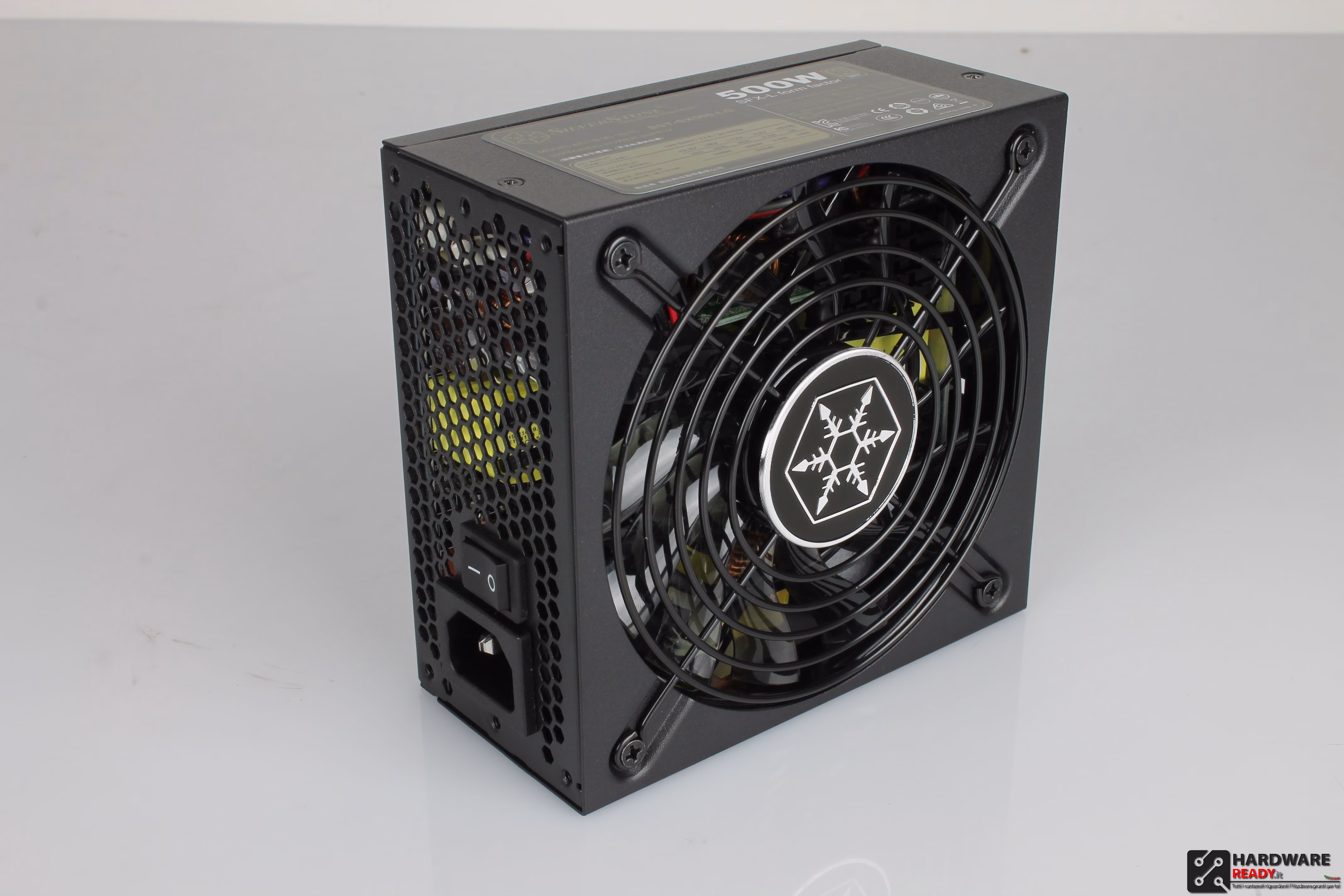

Da questa  foto abbiamo una vista sulla griglia della ventola con al centro il simbolo Silverstone..

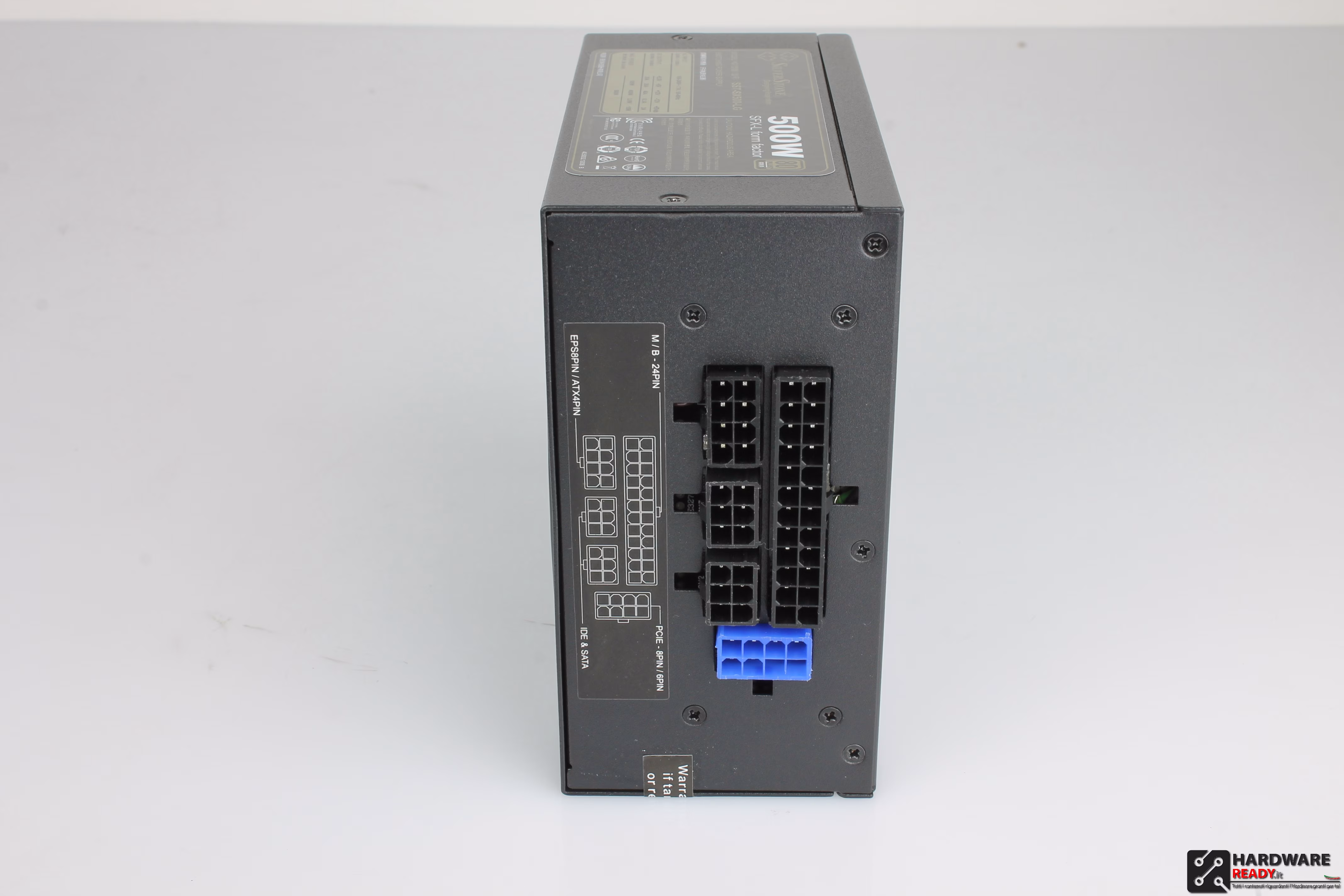

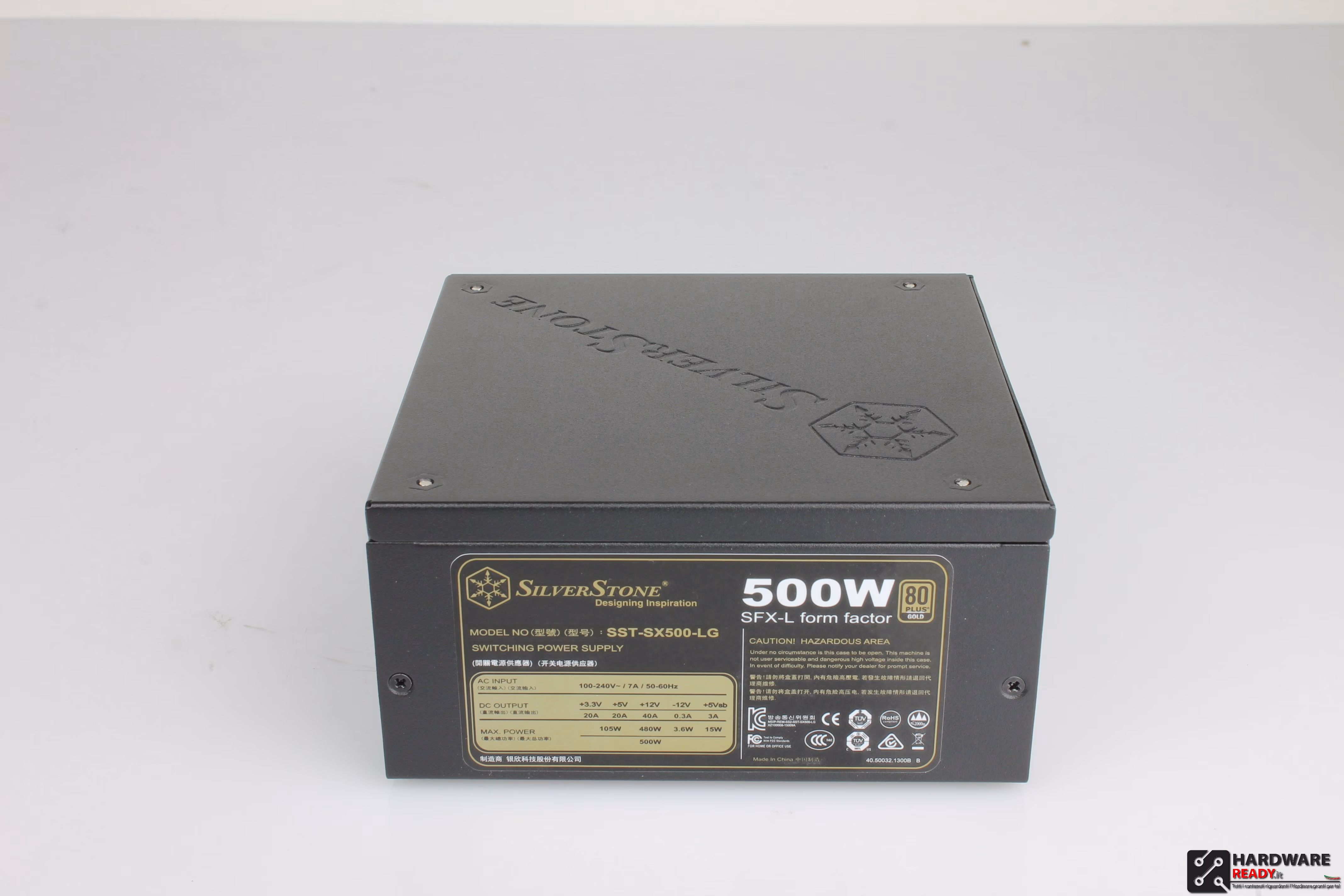

Dalla parte opposta a quella dove verrà collegato il cavo AC troviamo quello della cavetteria modulare, uno schema rende il montaggio semplificato.Una targhetta elenca le maggiori caratteristiche del prodotto.

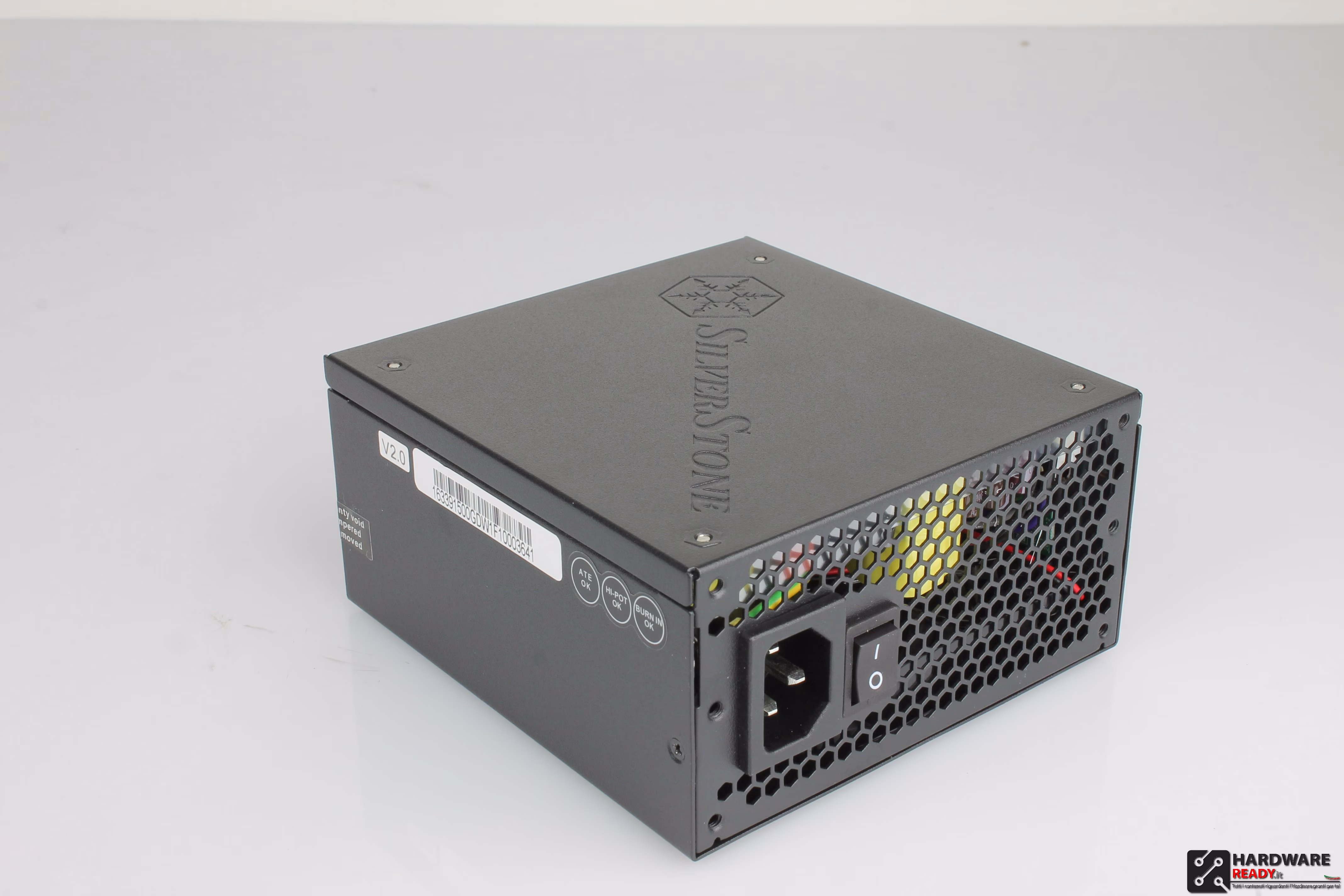

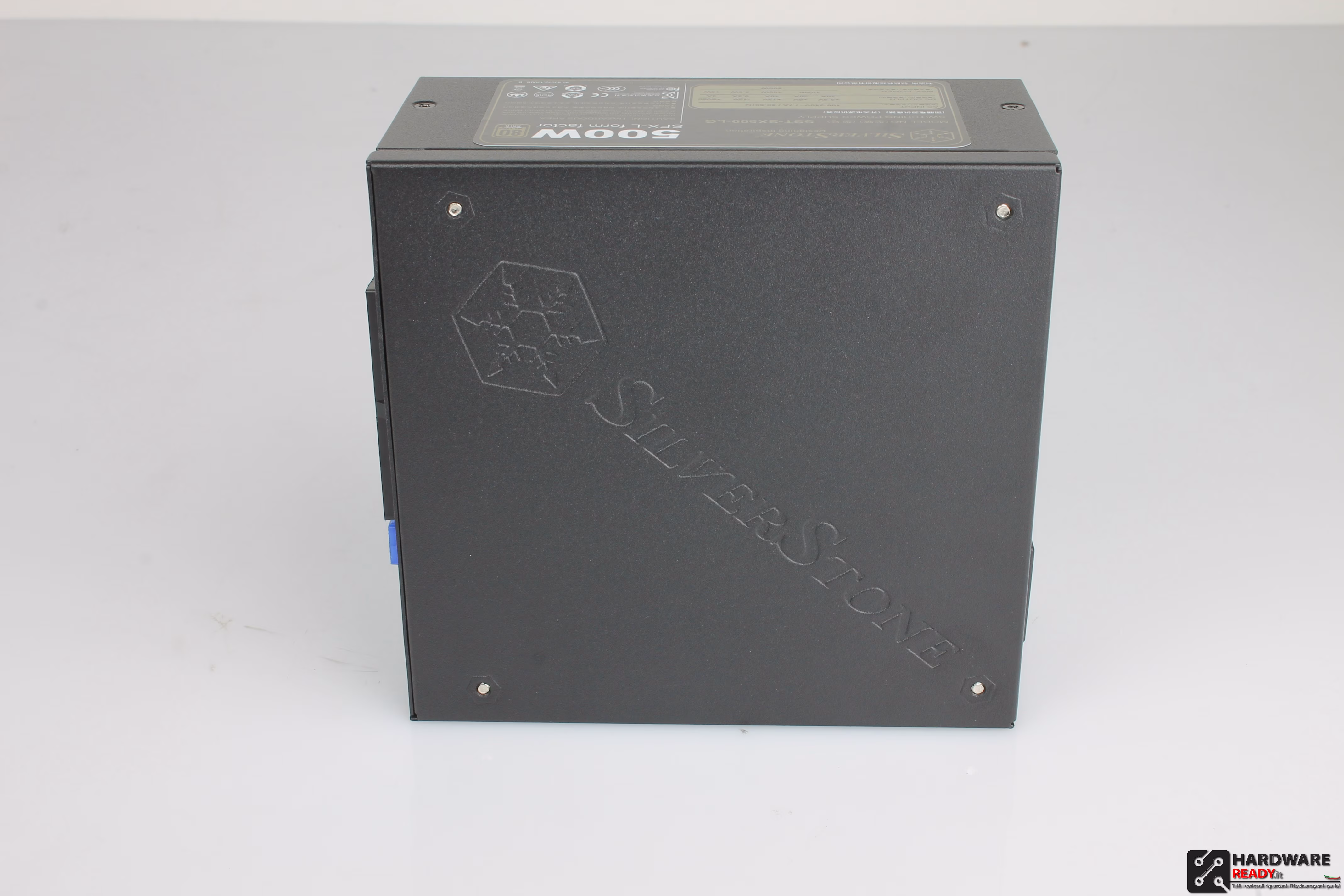

Il design è anche curato sul retro, è infatti presente il simbolo del produttore e la scritta Silverstone, questo lato è quello che su molti case rimane a vista.

Cavi modulari.

Il case è fornito di cavetteria modulare con fili piatti, sempre per rispettare quello che la filosofia Mini ITX ci insegna, cioè compatezza. Sono presenti cinque cavi più quello AC.

In bundle sono: un 24 pin per scheda madre, un 4 + 4 pin per CPU, due 6 + 2 pin per scheda video, un cavo molex con due uscite e un cavo sata con tre uscite.

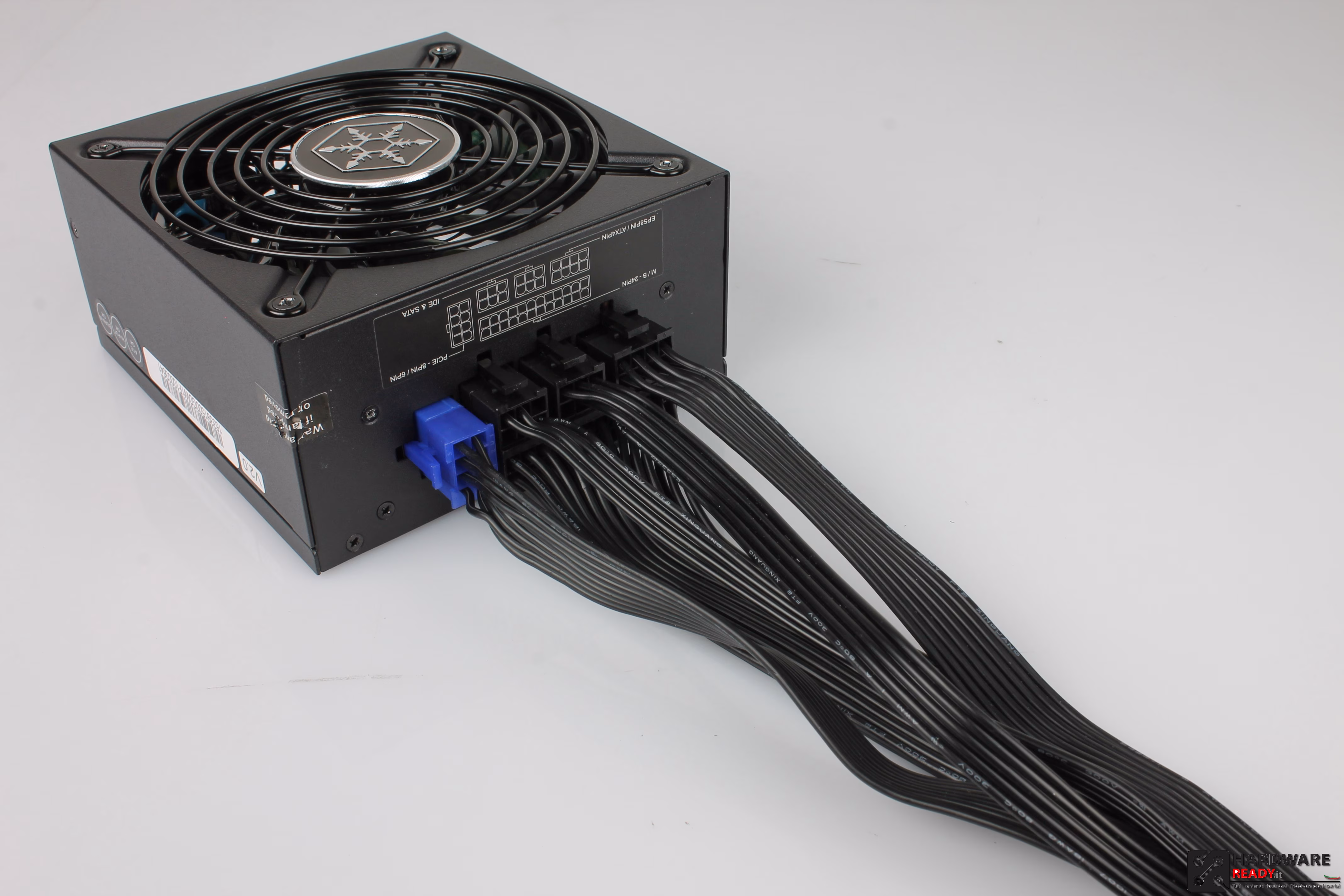

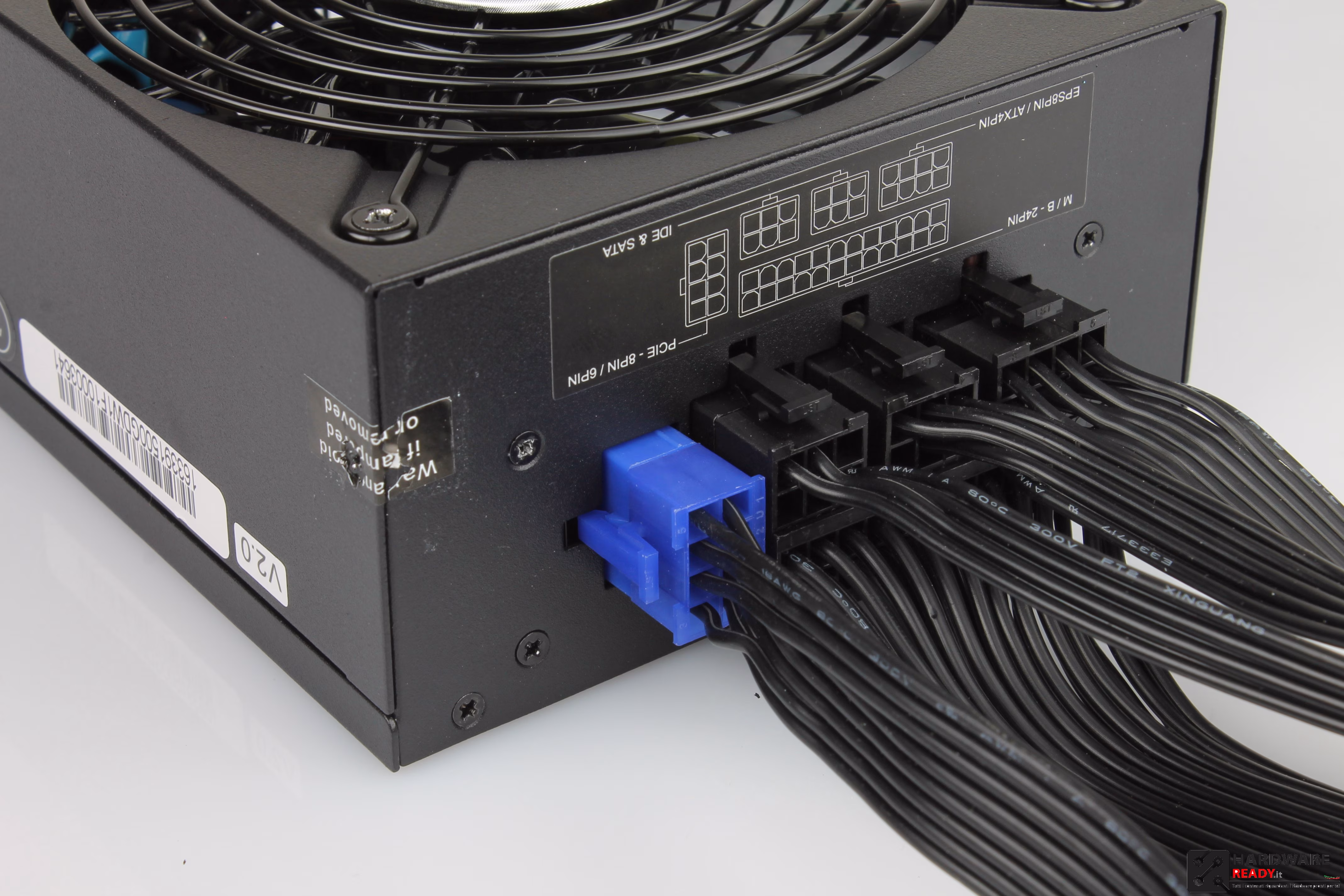

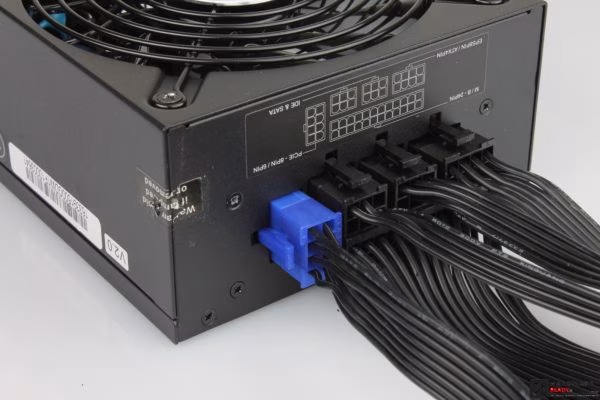

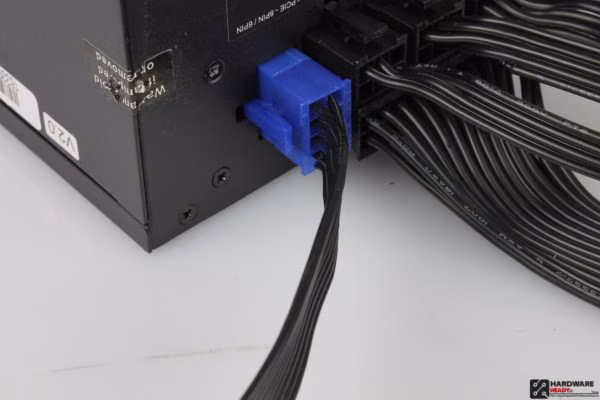

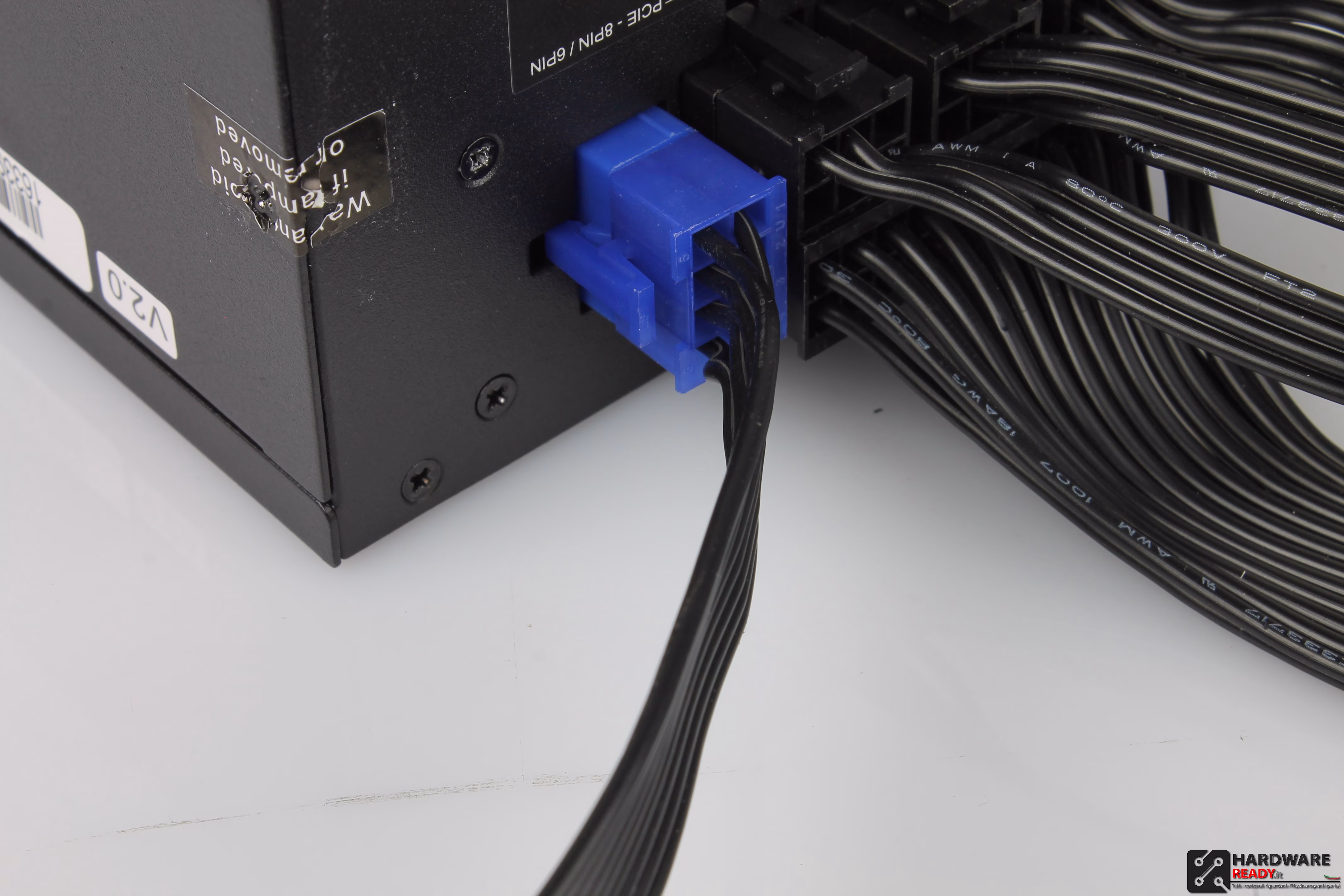

Di seguito qualche foto dei cavi e di come si presentano una volta collegati all’alimentatore.

Il 24 pin è lungo 30cm, il 4 + 4 pin 41cm, 40cm per 6+2 pin, i SATA rispettivamente a 10cm, 20cm e 30cm. I molex a 4 pin a 20cm e 30 cm.

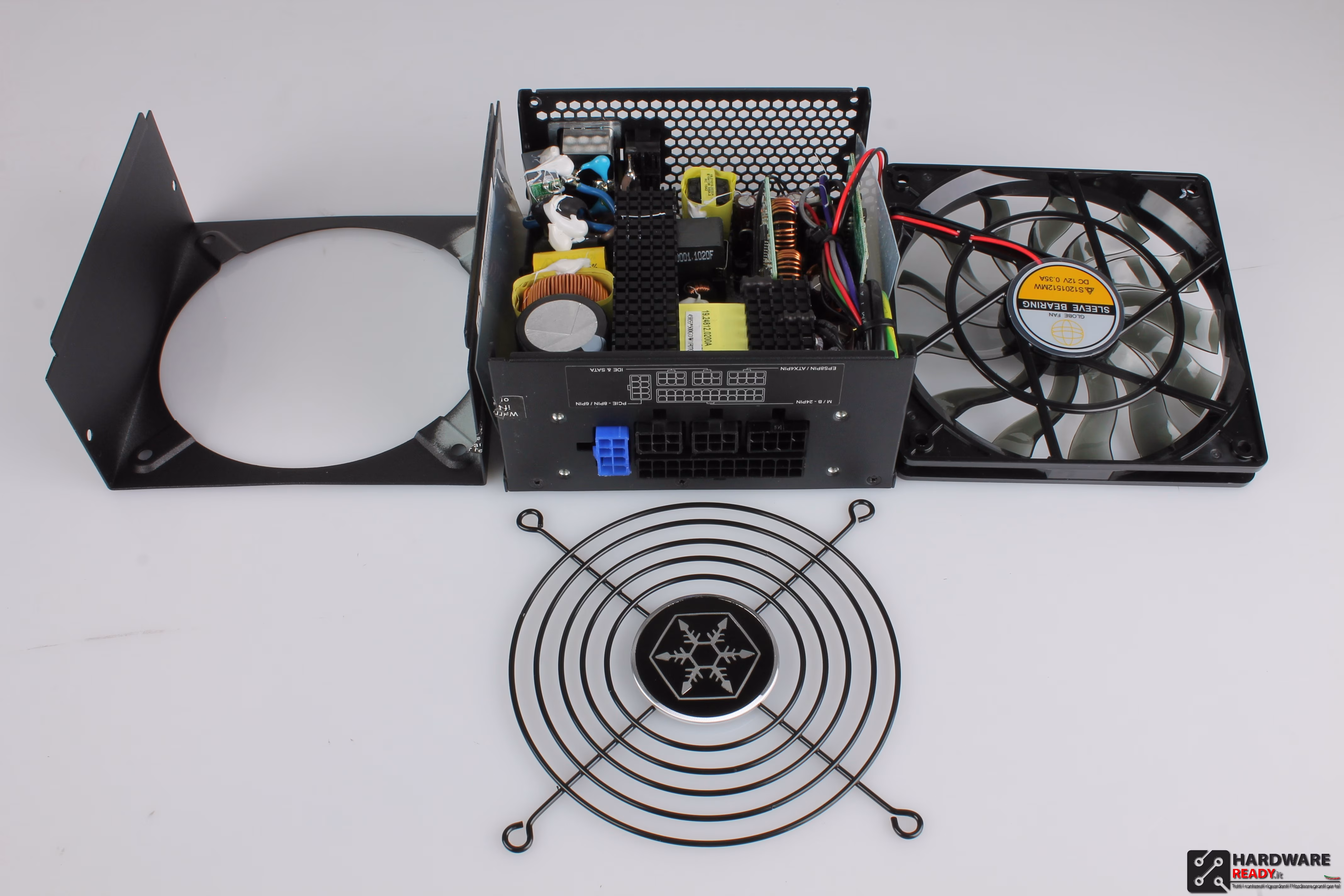

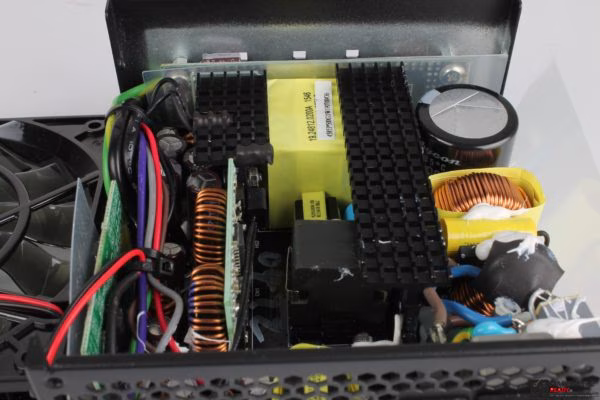

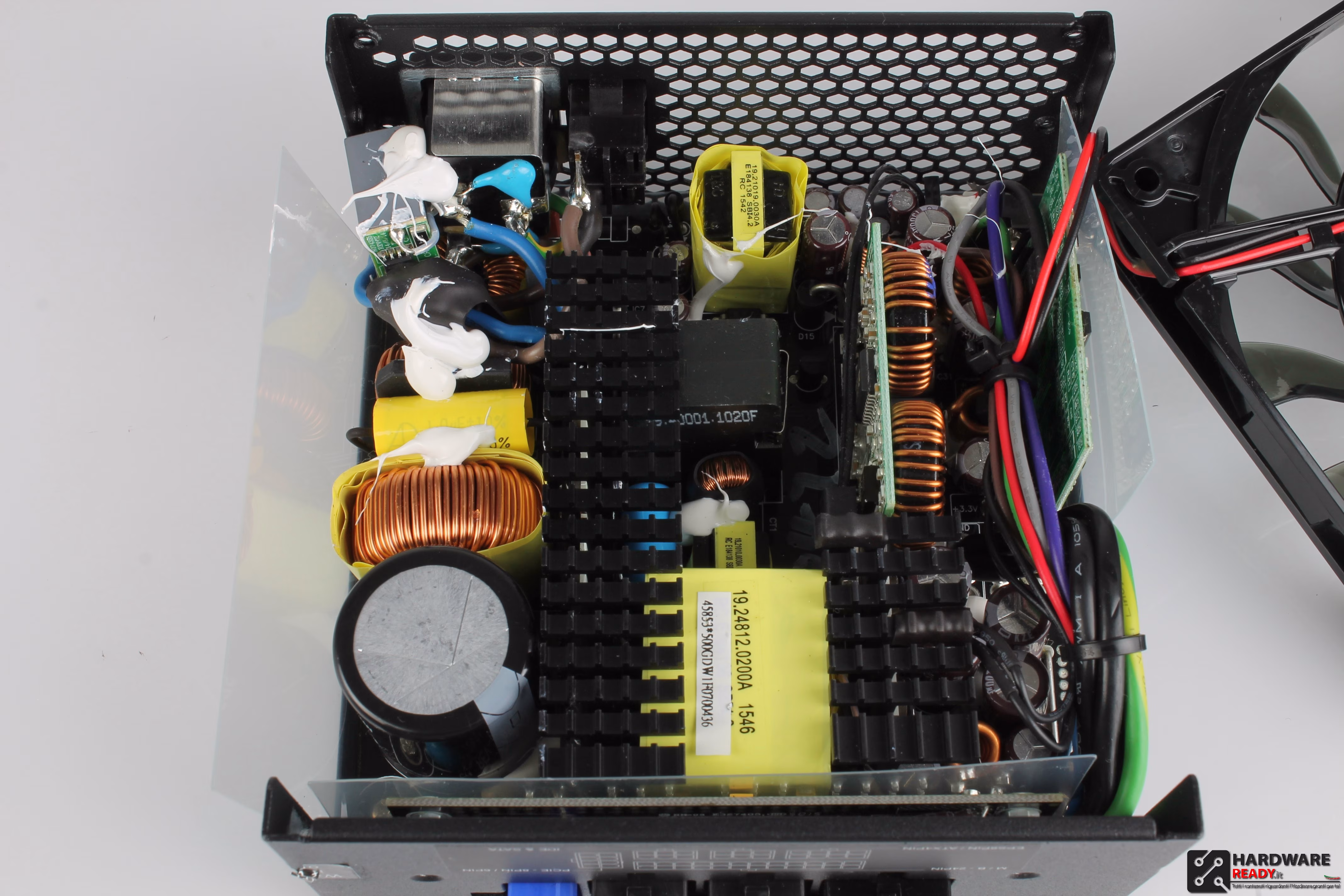

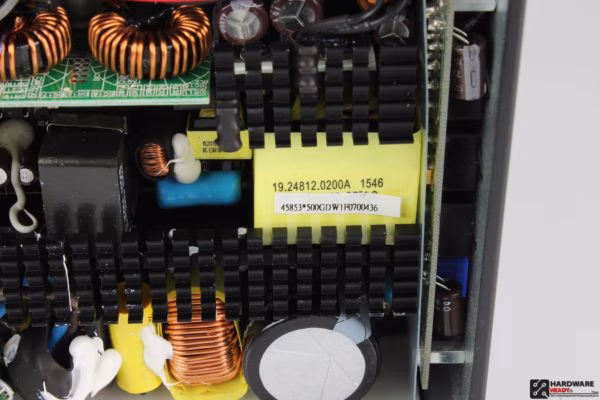

Il SX500-LG vanta un’unica linea da 40 ampere sulla 12v, questo permette di erogare ben 480w su di essa. Permettendo all’utente di utilizzare in pratica qualsiasi CPU e qualsiasi GPU in commercio tra quelle di ultima generazione. Nella foto in basso troviamo l’alimentatore smontato, una ventola da 120mm si occupa della dissipazione dei componenti.

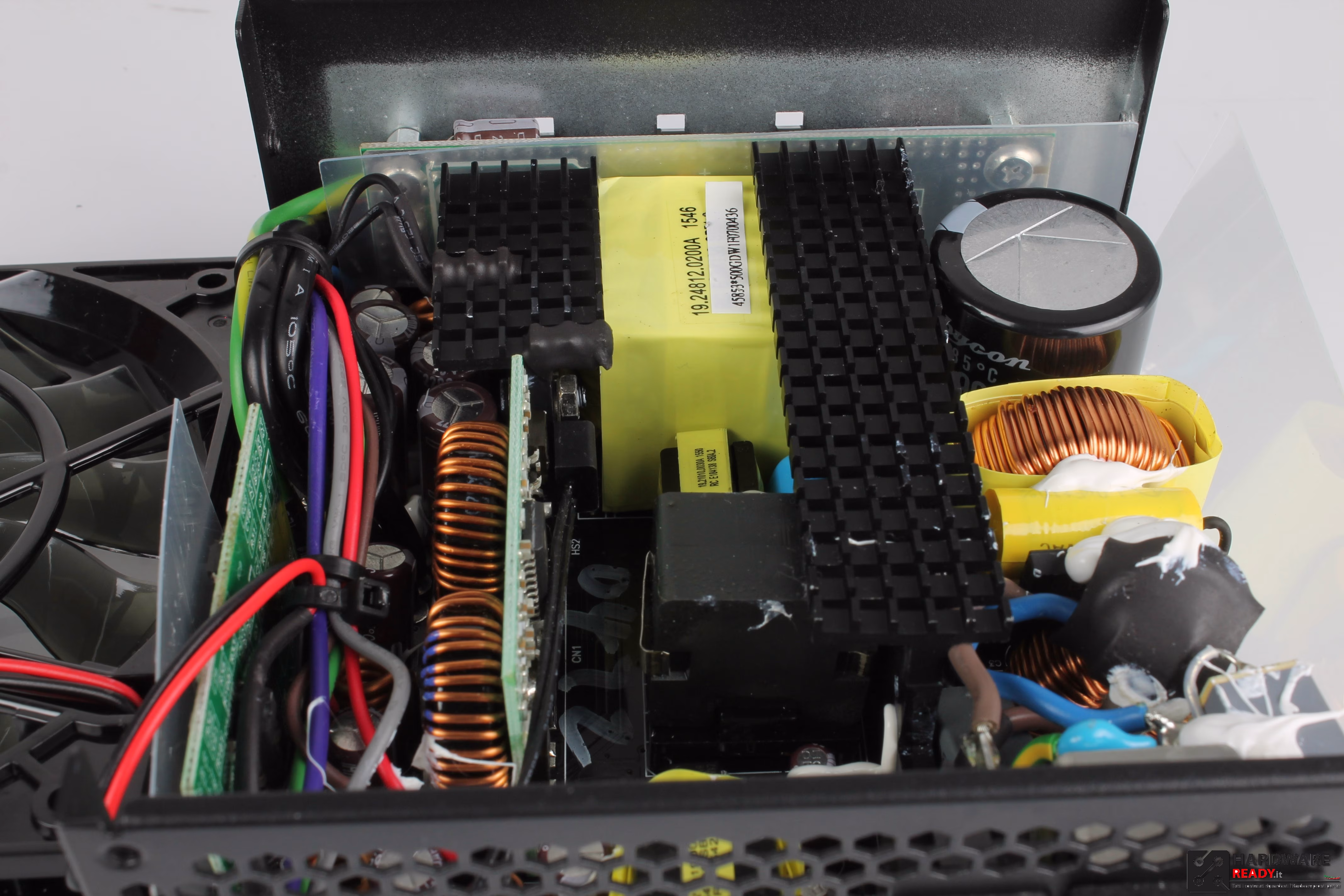

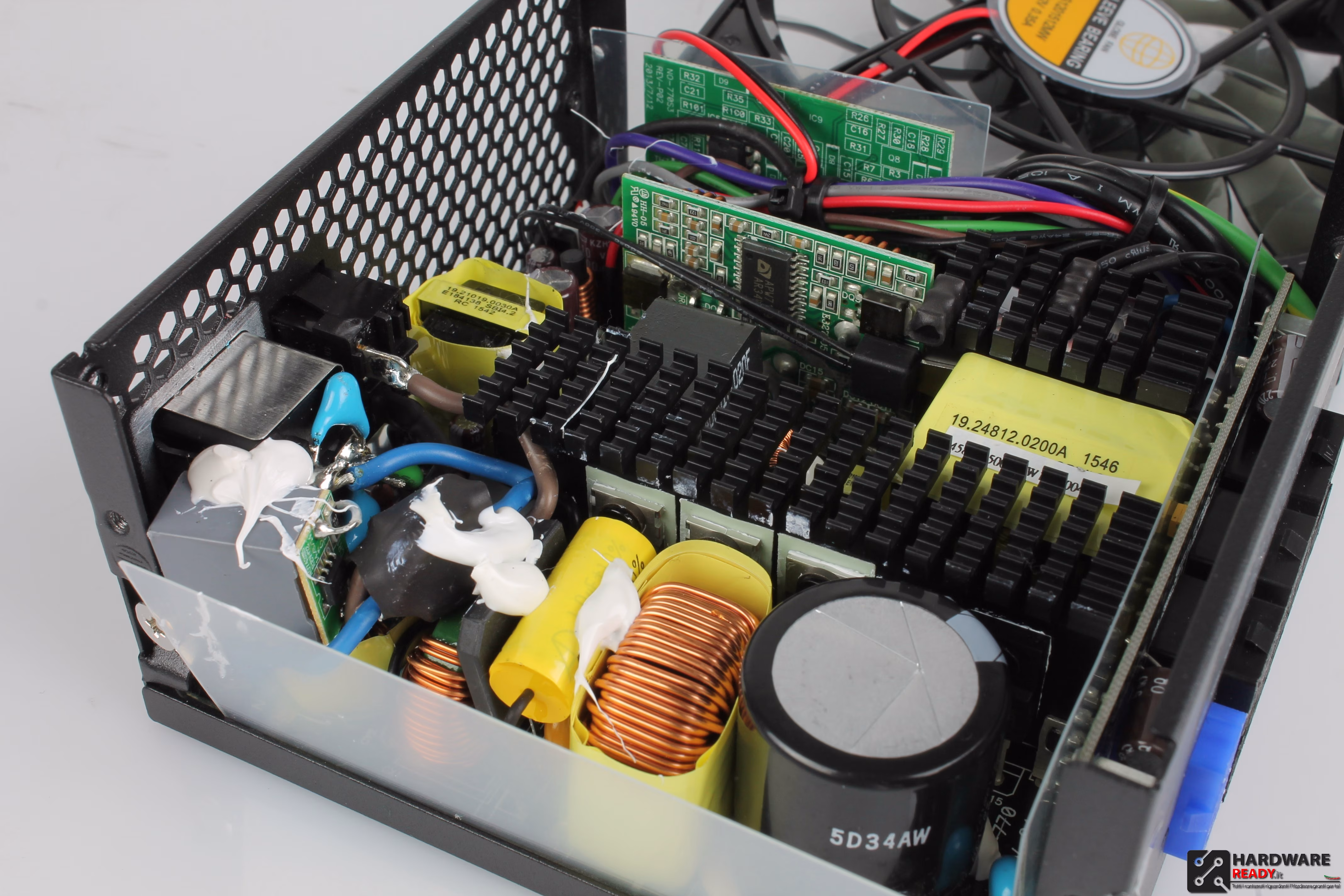

L’OEM utilizzato per la produzione degli alimentatori SFX è Sirfa/High Power. In alto sulla sinistra troviamo un convertitore LLC di risonanza.

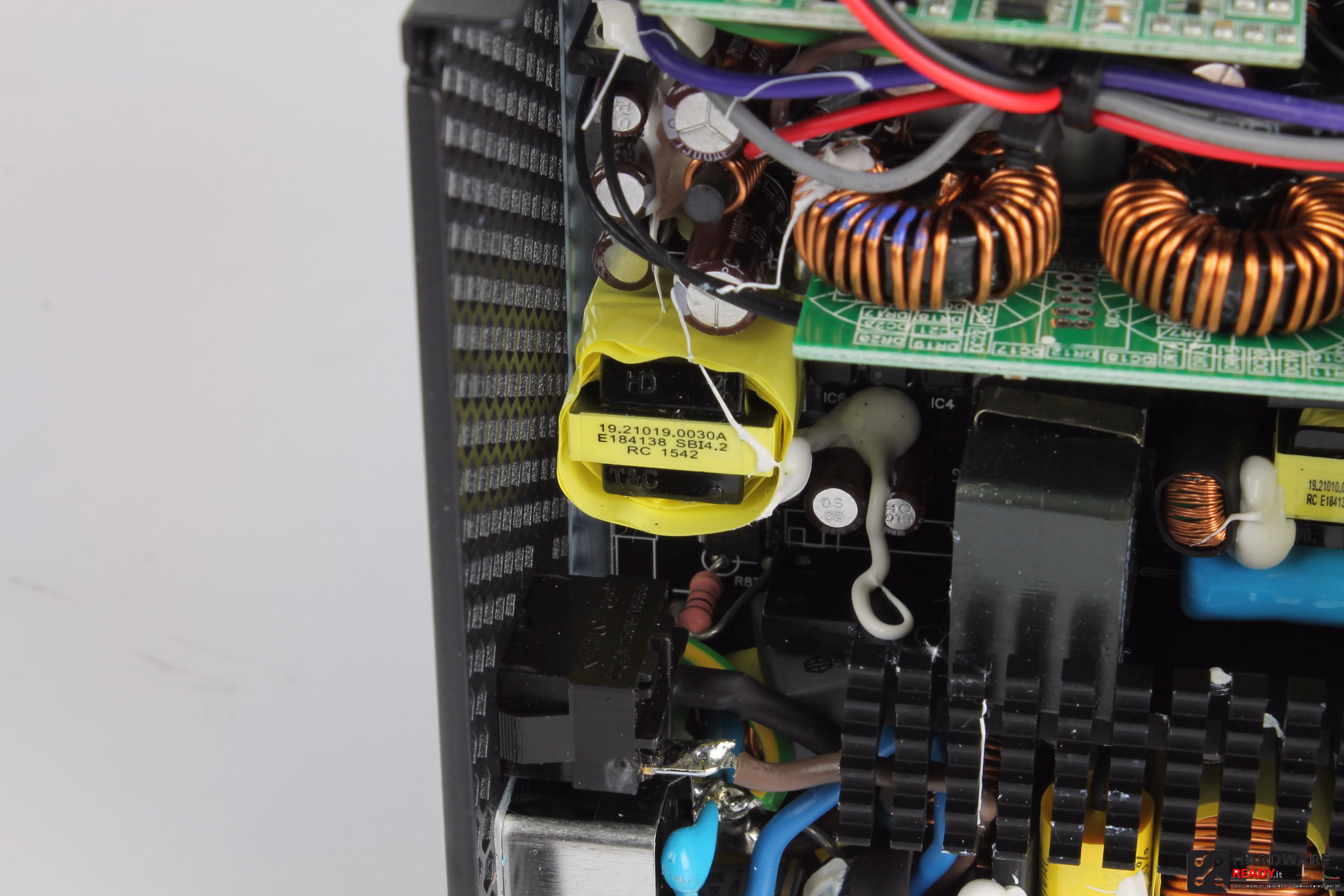

Dietro la porta AC è situato il filtro EMI con due tappi ad Y ed uno a X, su quest’ultimo è collegato un CMD02X che limita la perdita di energia. Il ponte è un singolo GBU1006, che nonostante non sia dissipato può gestire senza nessun problema temperature fino a 100 gradi, perfetto per questa unità.

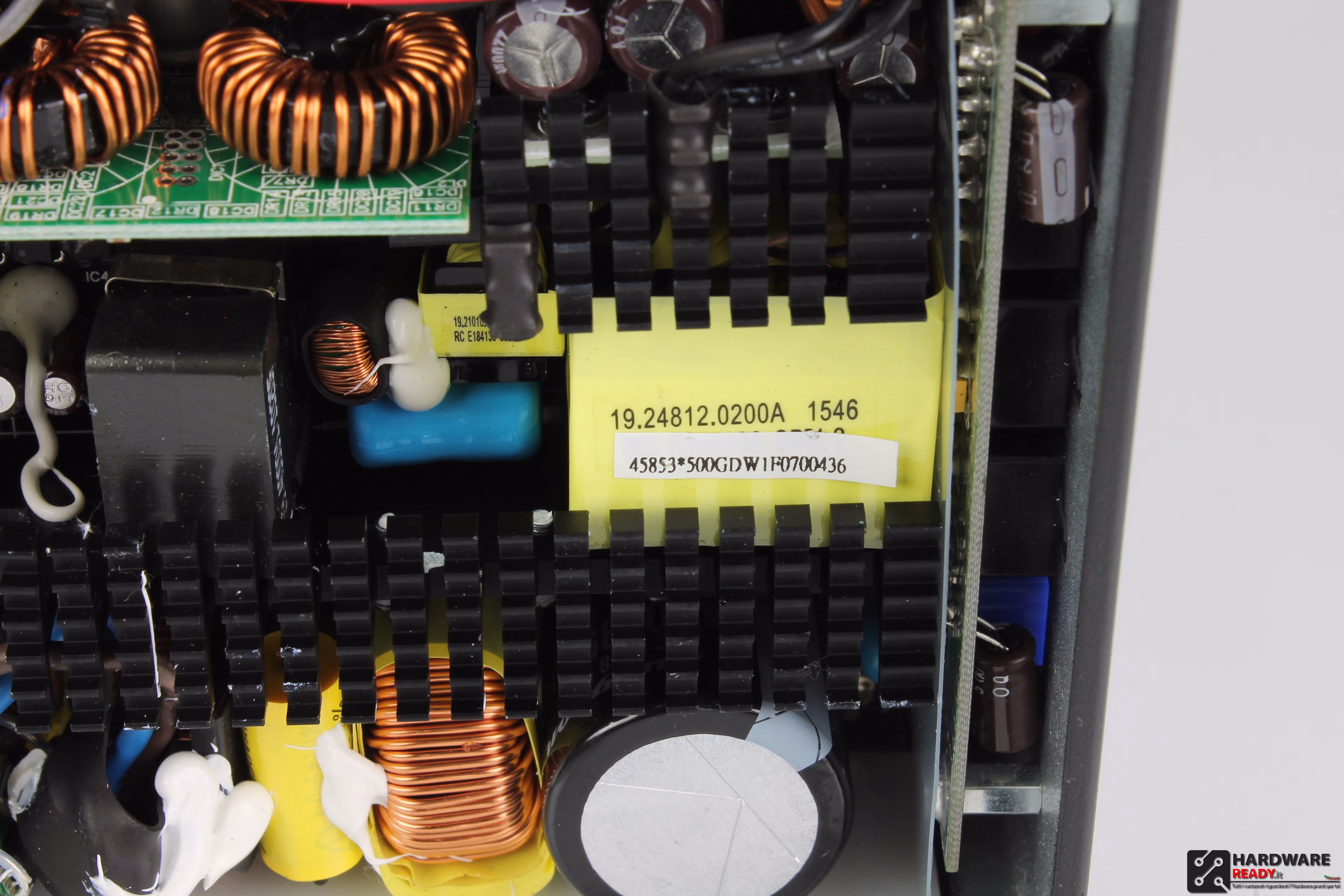

Il convertitore APFC (Active Power Factor Correction) vanta due Sigmachip SGT190N60SJ ed un unico CREE C3D08060G. Il controller APFC è un Infineon ICE3PCS01. Due Infineon IPP50R190CE FET  sono utilizzati come switcher principali con un convertitore risonante LLC per la massima efficienza. Il regolatore di commutazione è un Infineon ICE2HS01G IC. Il controller PWM standby è un Sanken STR-A6069H e la tensione negativa è regolata da un KIA7912P.

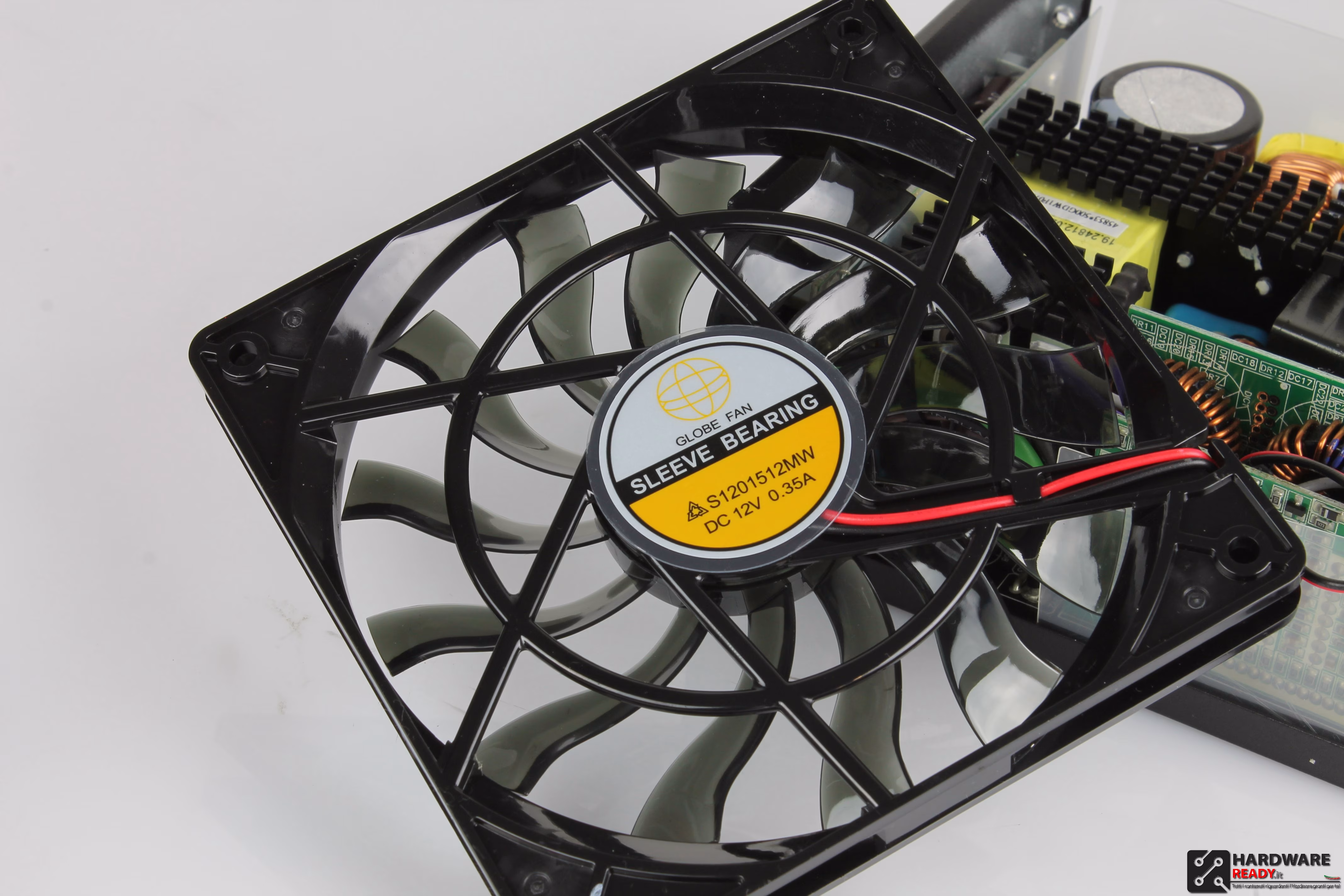

A dissipare l’alimentatore è una ventola Globefan da 1800 RPM.

Durante i test effettuati il Silverstone SX500-LG, da un carico minimo fino alla sua potenza di picco, ci ha dimostrato di possedere voltaggi che si discostano veramente poco da quelli dichiarati, con un margine di appena l’1,5% sulla tutti le linee (12, 5 e 3.3V). Con carichi bassi come 20w di consumo alla presa l’efficienza dell’alimentatore si aggira intorno al 74%, con rumorosità che si aggira intorno ai 24 dBA.  Con carico di 60w l’efficienza sale intorno a 86% con rumorosità che sale leggermente intorno ai 25.6 dBA.

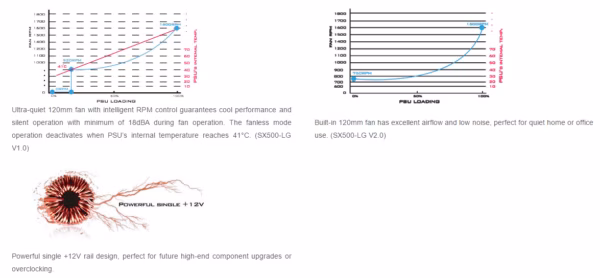

Questo PSU ci ha sorpreso anche per il suo elevato tempo di Hold-Up, di ben 25 millisecondi, un record per la fascia SFX, e anche per l’ottima efficienza e di conseguenza bassissimo consumo, rispettivamente un’efficienza del 90% (meritandosi a pieno la certificazione 80 PLUS Gold) e un consumo di circa 7W in Idle e appena 0.25W in Stand-by.  Ultimo ma non ultimo fattore determinate dei test è il rapporto carico-ventola, che si è dimostrato eccellente dato il fattore di forma, riportando un massimo di 1600RPM stimati in 18DBA a pieno carico; una rumorosità perfettamente accettabile. La rumorosità dell’alimentatore è molto bassa con carichi inferiori ai 250w e si aggira intorno ai 30 dBA, sotto massimo sforzo si arriva a 40 dBA, rumore che di sicuramente sarà coperto da altri componenti come la scheda video.



Siamo giunti alla fine della nostra recensione, il Silverstone SX500-LG è una piccola chicca con ottima componentistica, totalmente full modulare e in grado di pilotare qualsiasi sistema. Qualitativamente il fratello maggiore che vanta 600w di erogazione costa 20 euro in più senza offrire un reale vantaggio, visto che entrambi hanno un unico connettore PCI-e.

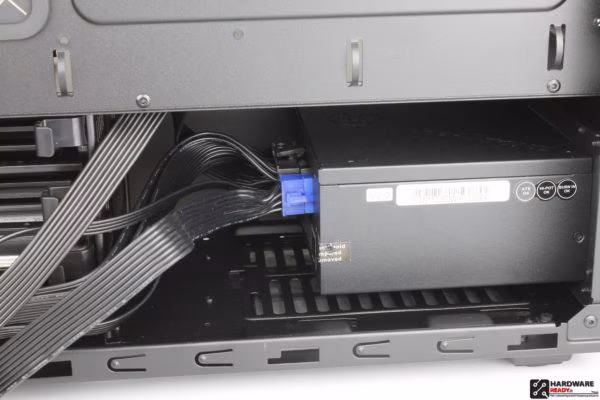

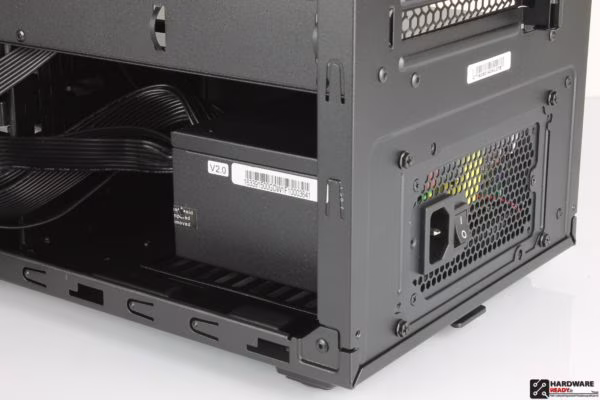

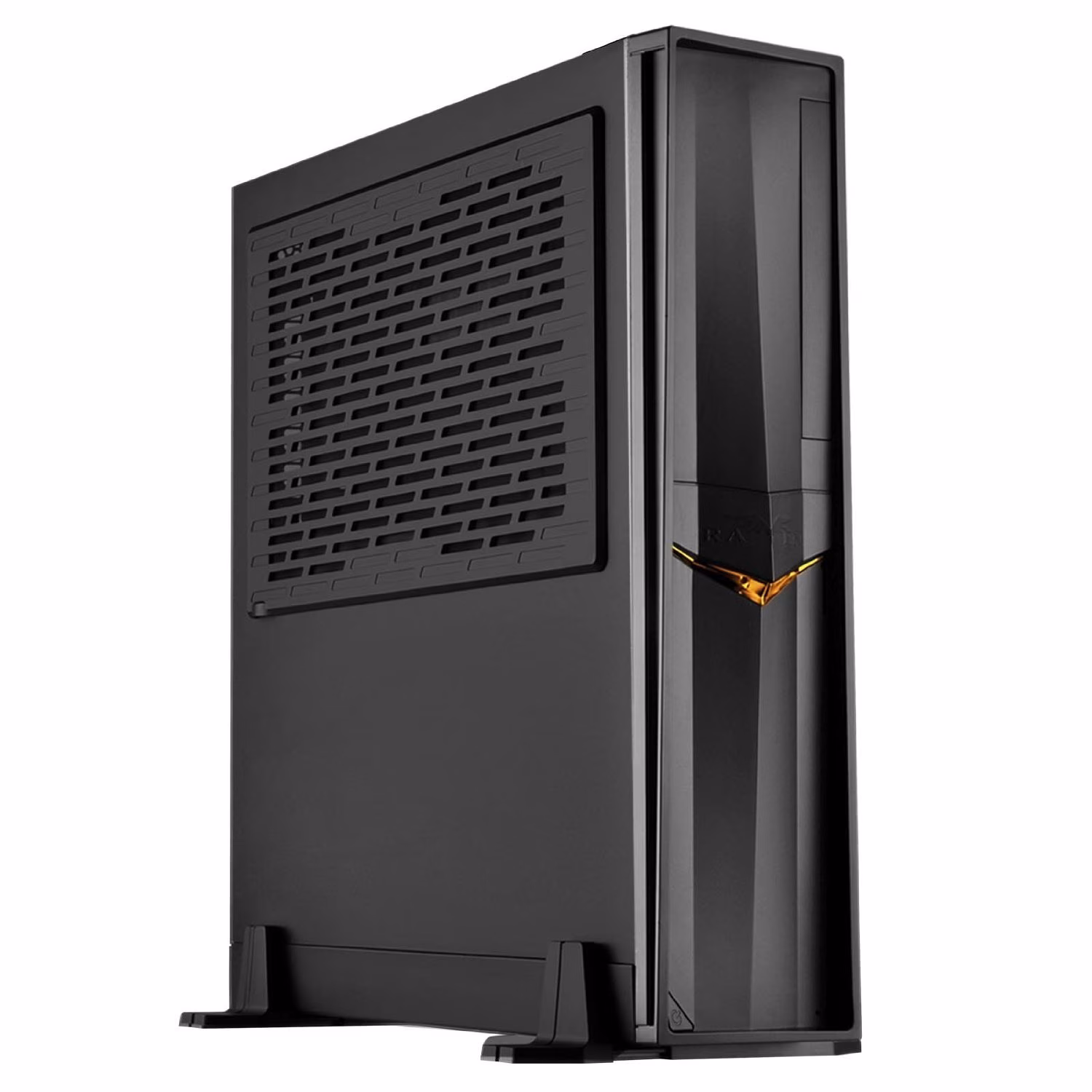

Questo formato di alimentatori nasce per far evolvere lo standard Mini itx, ad esempio può essere utilizzato in case come il Silverstone Raven 02 acquistabile QUI, questo infatti tramite una prolunga PCI-e vi offre la possibilità di montare la scheda video in verticale in un apposito comparto sopra la scheda madre.

Inoltre c’è da considerare che è difficile trovare in commercio alimentatori ATX modulari con certificazione 80 Plus Gold ad un prezzo nettamente inferiore, questo per sottolineare come nonostante l’ottimo lavoro di miniaturizzazione il Silverstone SX500-LG 80 Plus Gold mantenga un prezzo commisurato alla qualità effettivamente offerta. Link di acquisto.

Assegno a questo prodotto cinque stelle su cinque e un Award.
