INSULATION – Coibentazione motherboard passo passo GUIDA

sandalo

Qui Sandalo ci fornisce una serie dettagliata di foto per evidenziare tutti passaggi, entriamo più nello specifico.

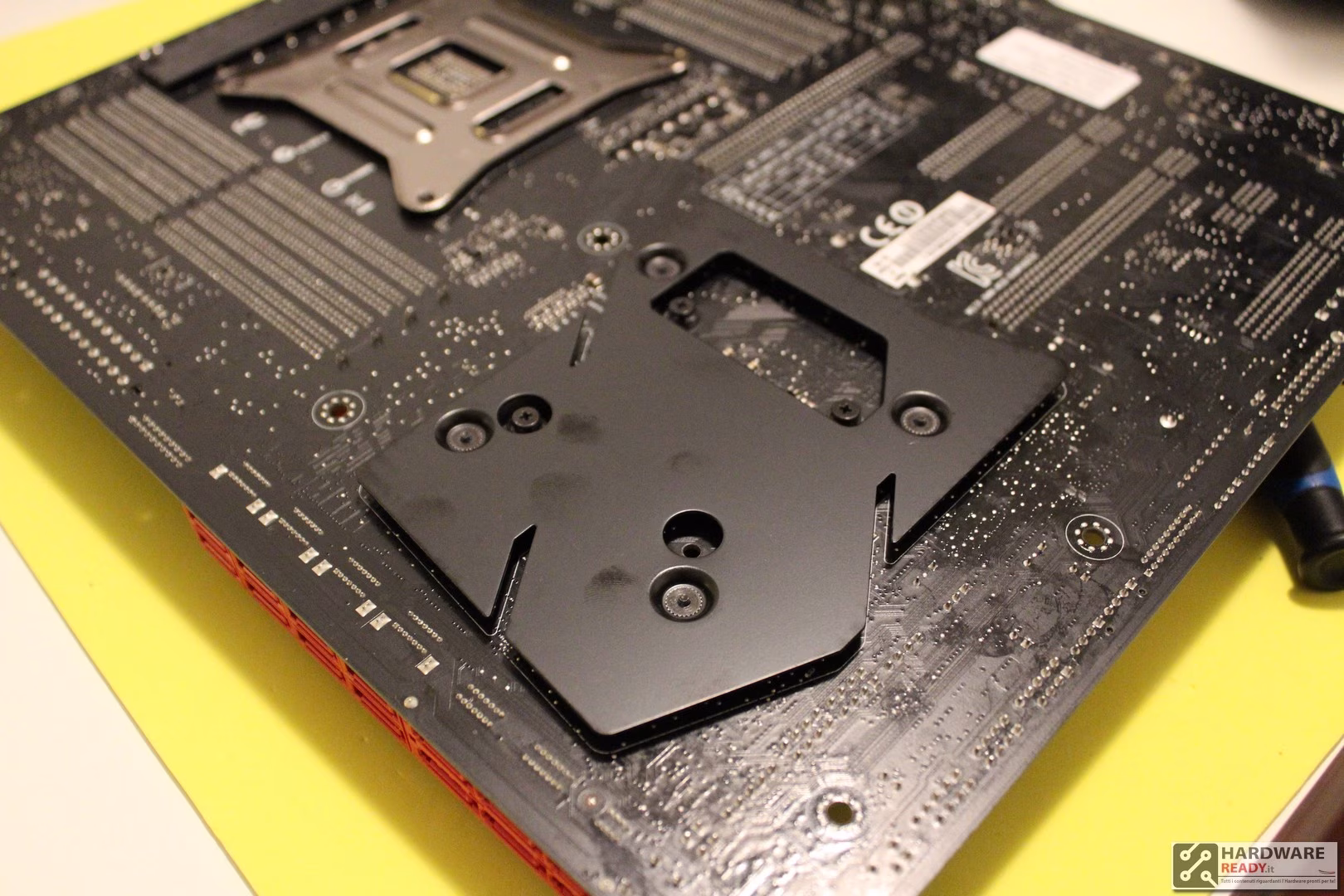

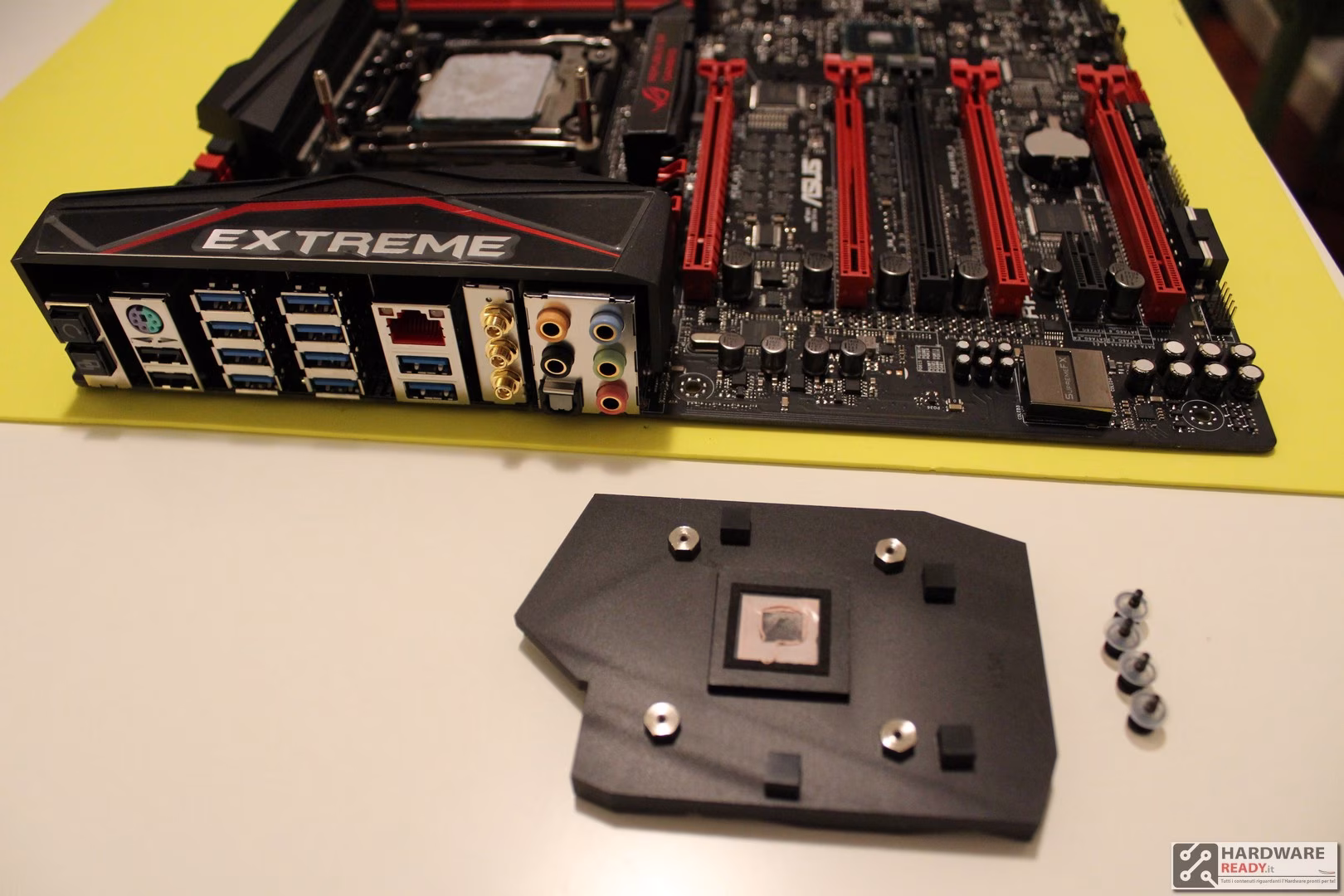

Iniziamo con la rimozione dei vari componenti .IMG_1173IMG_1176

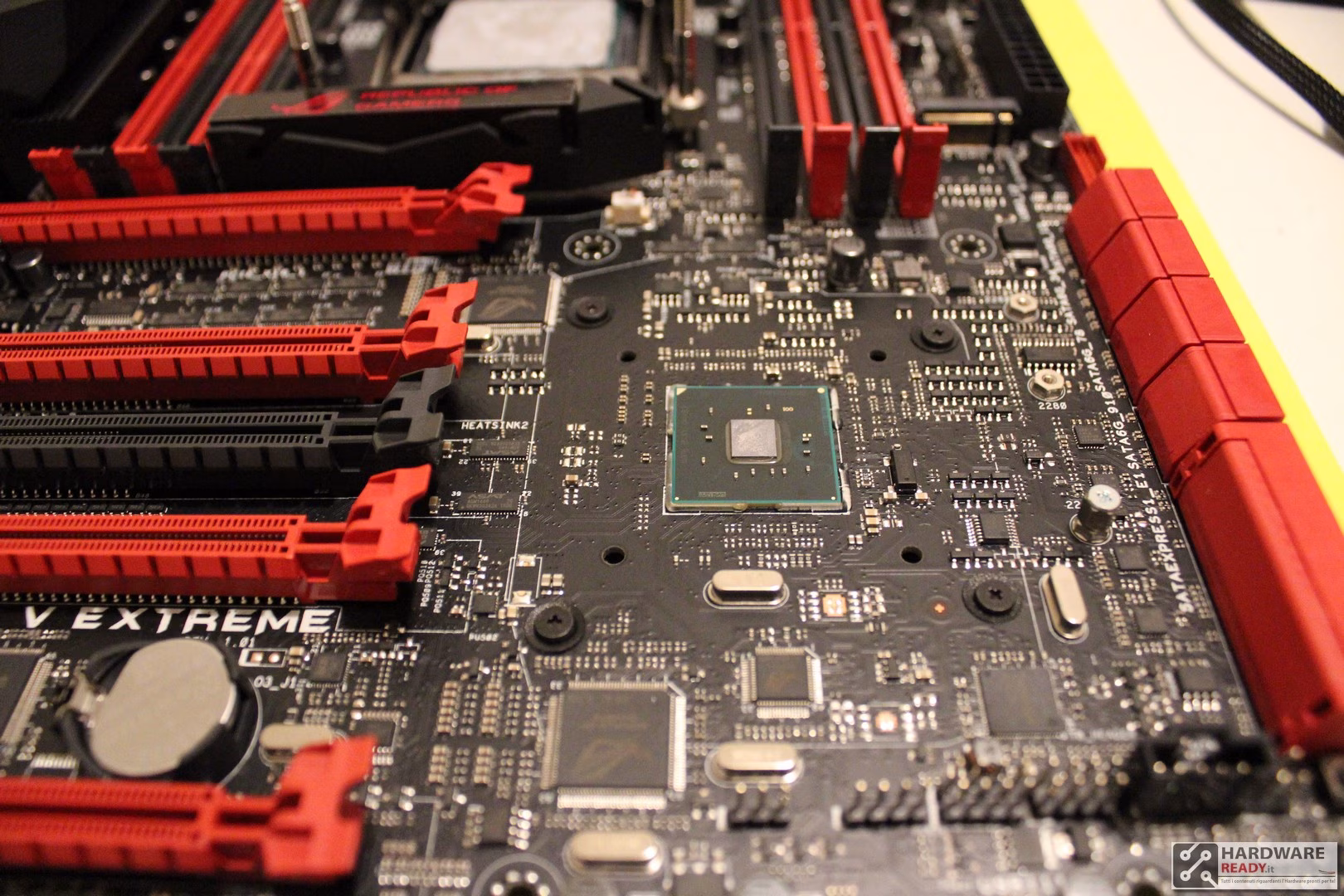

IMG_1175

Ecco il PCH a nudo poi passiamo alle fasi

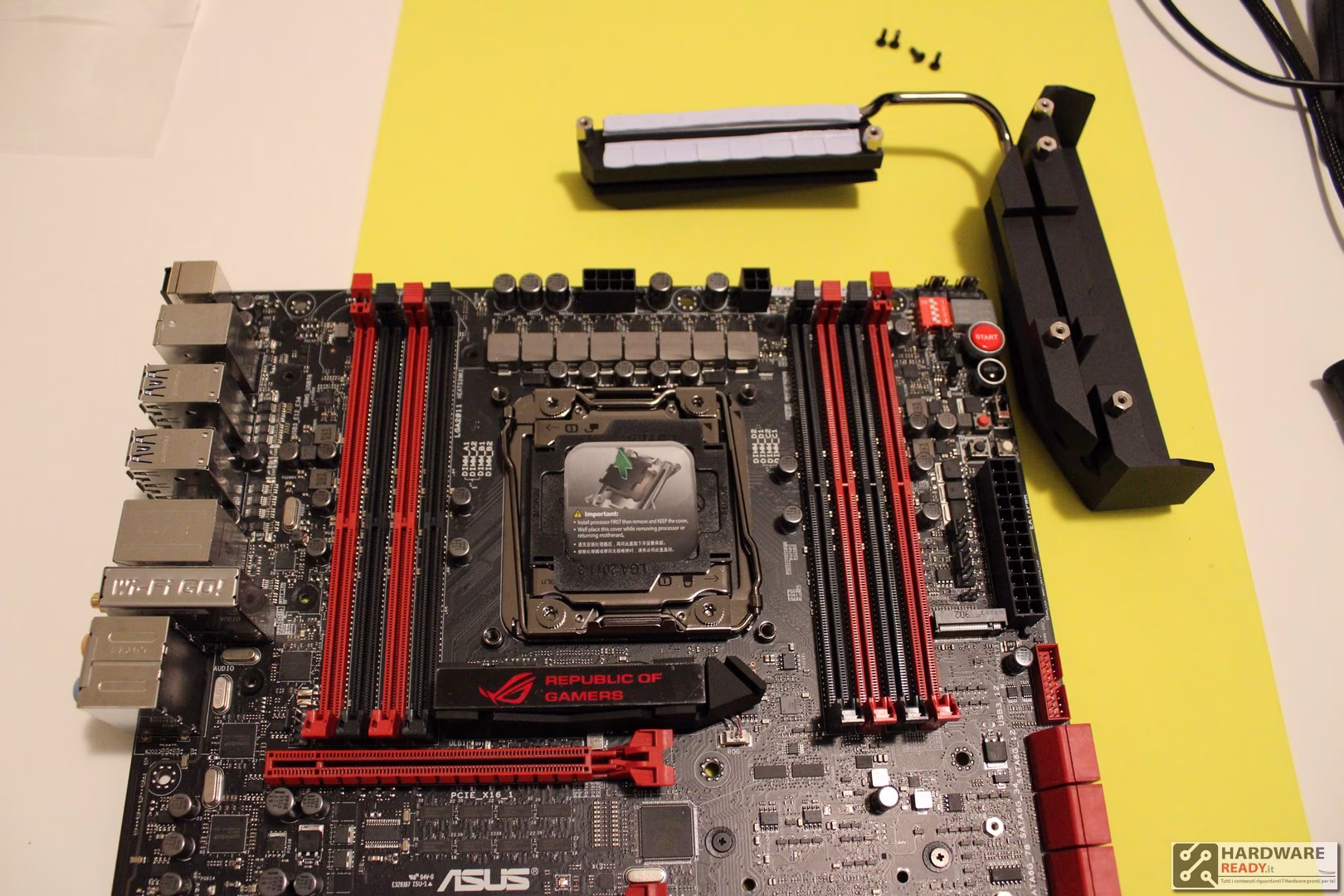

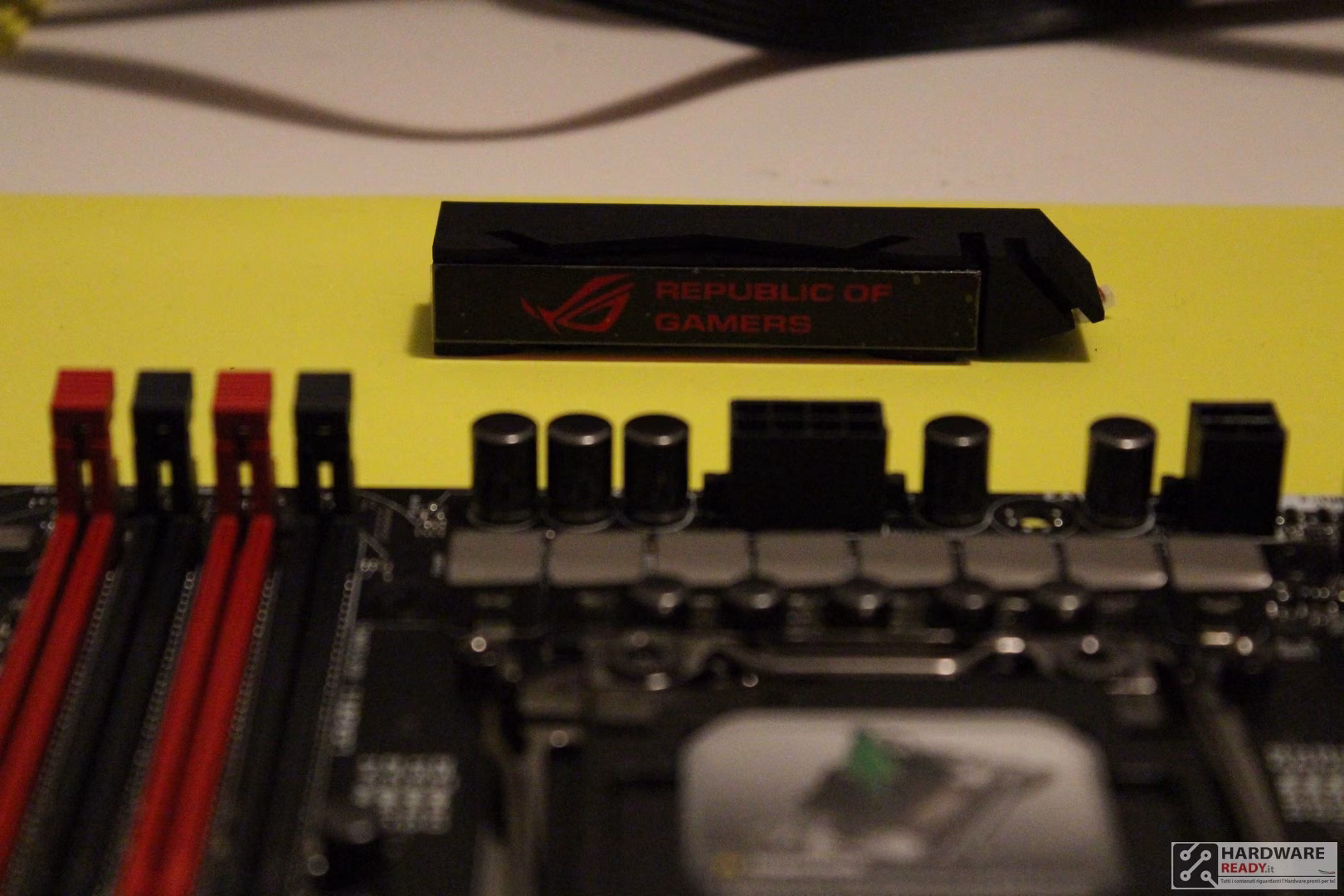

IMG_1177IMG_1181

Ed infine al socket

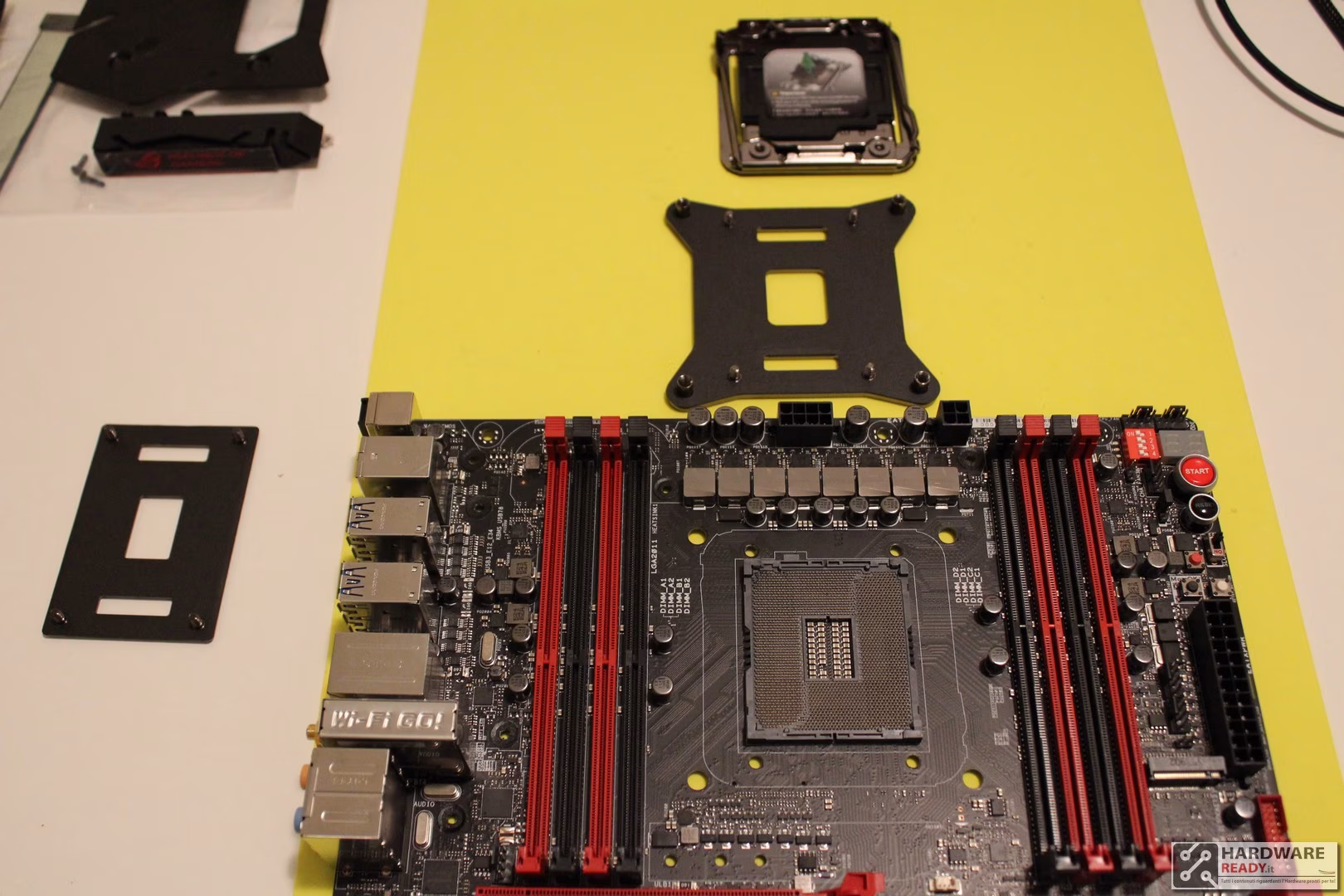

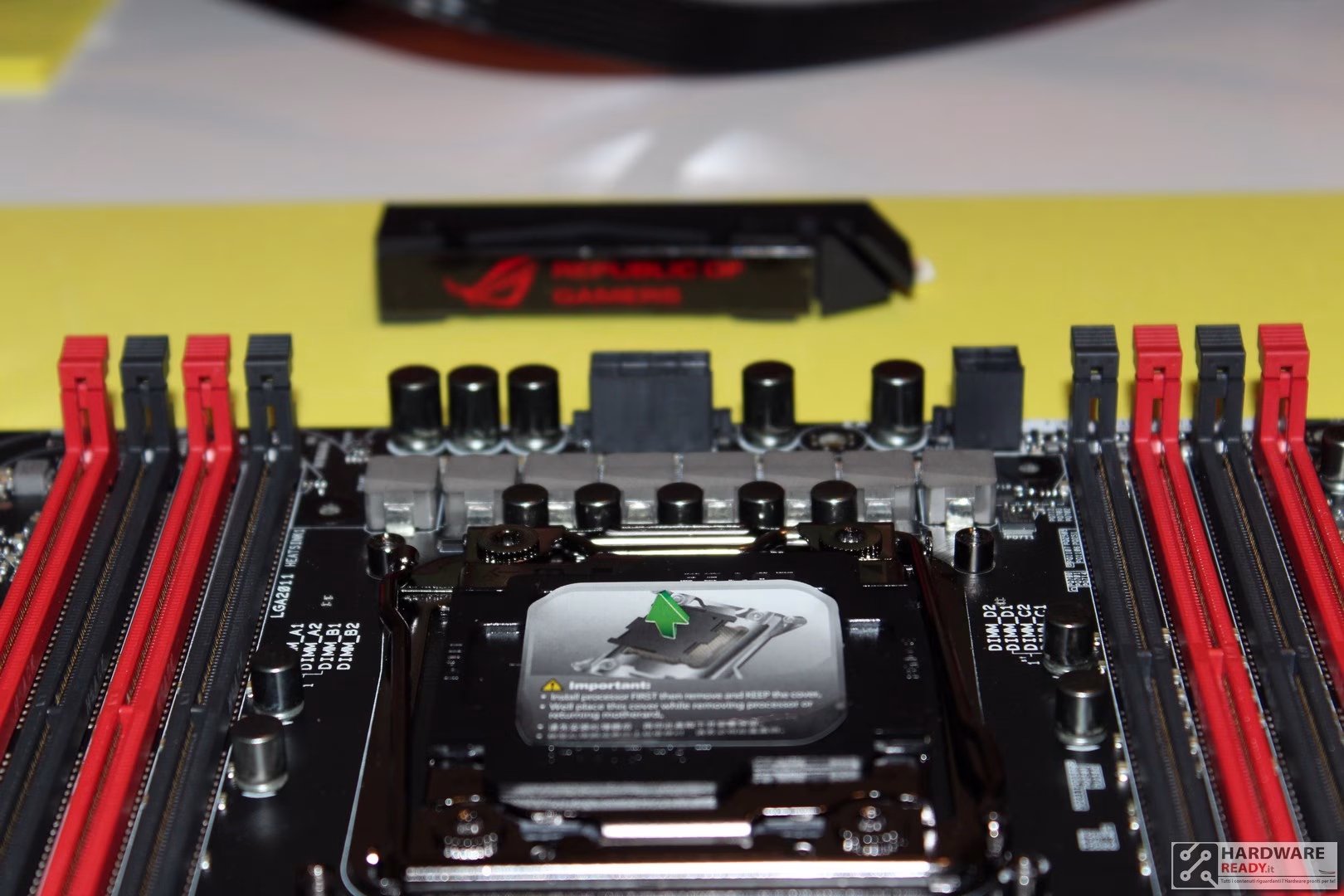

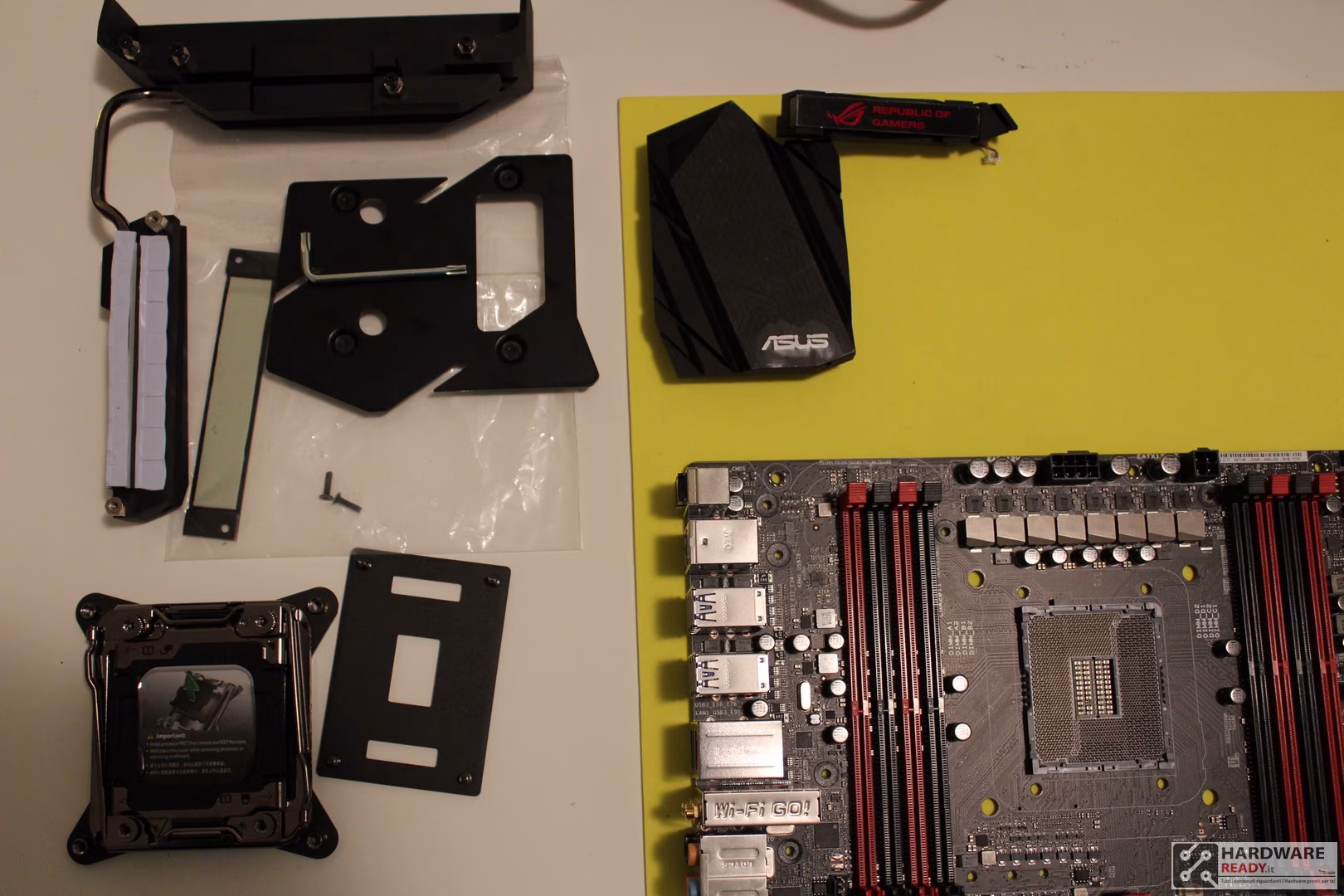

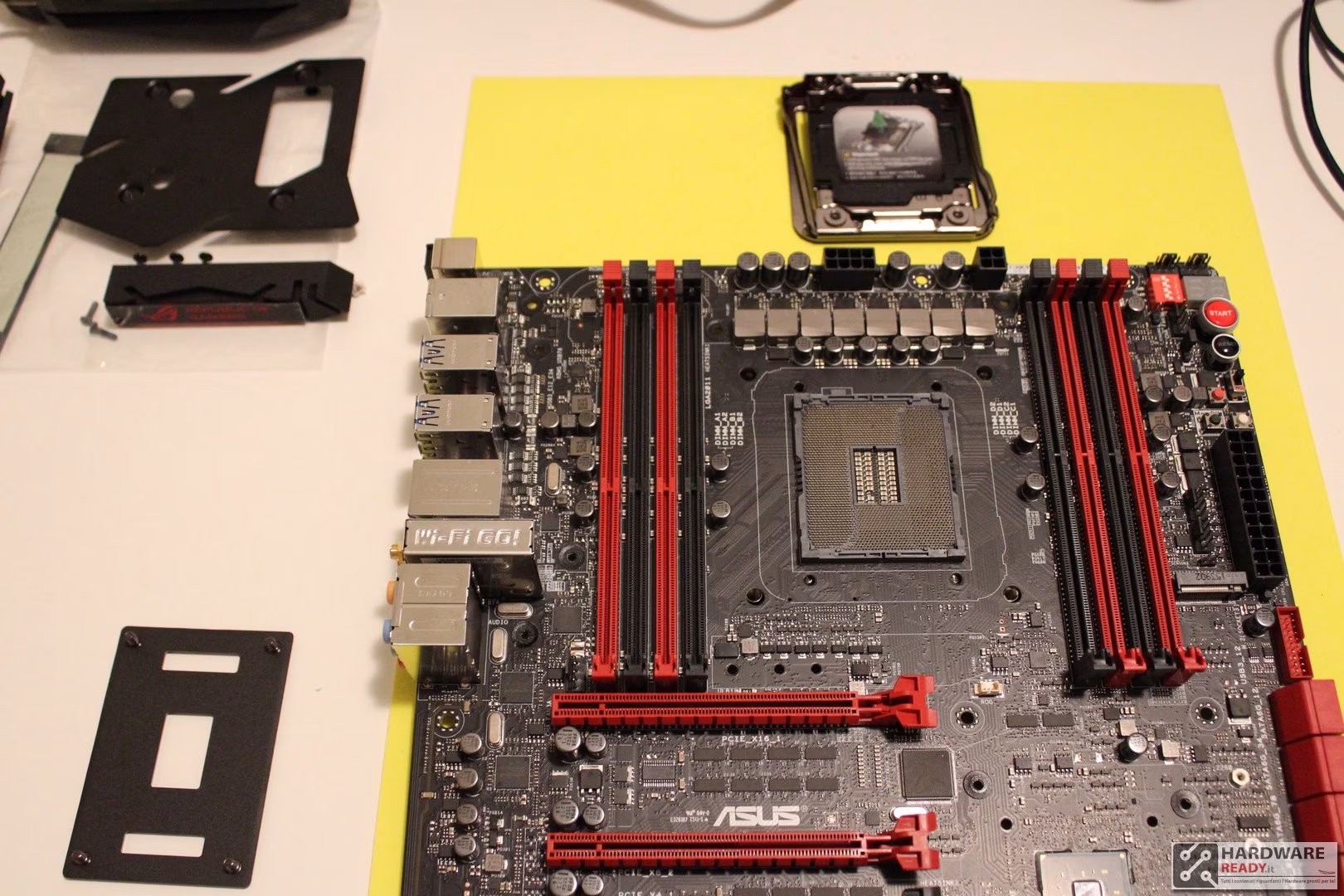

IMG_1180IMG_1185IMG_1183IMG_1184La splendida Asus Rampage Extreme x99 in tutta la sua nuda bellezza.

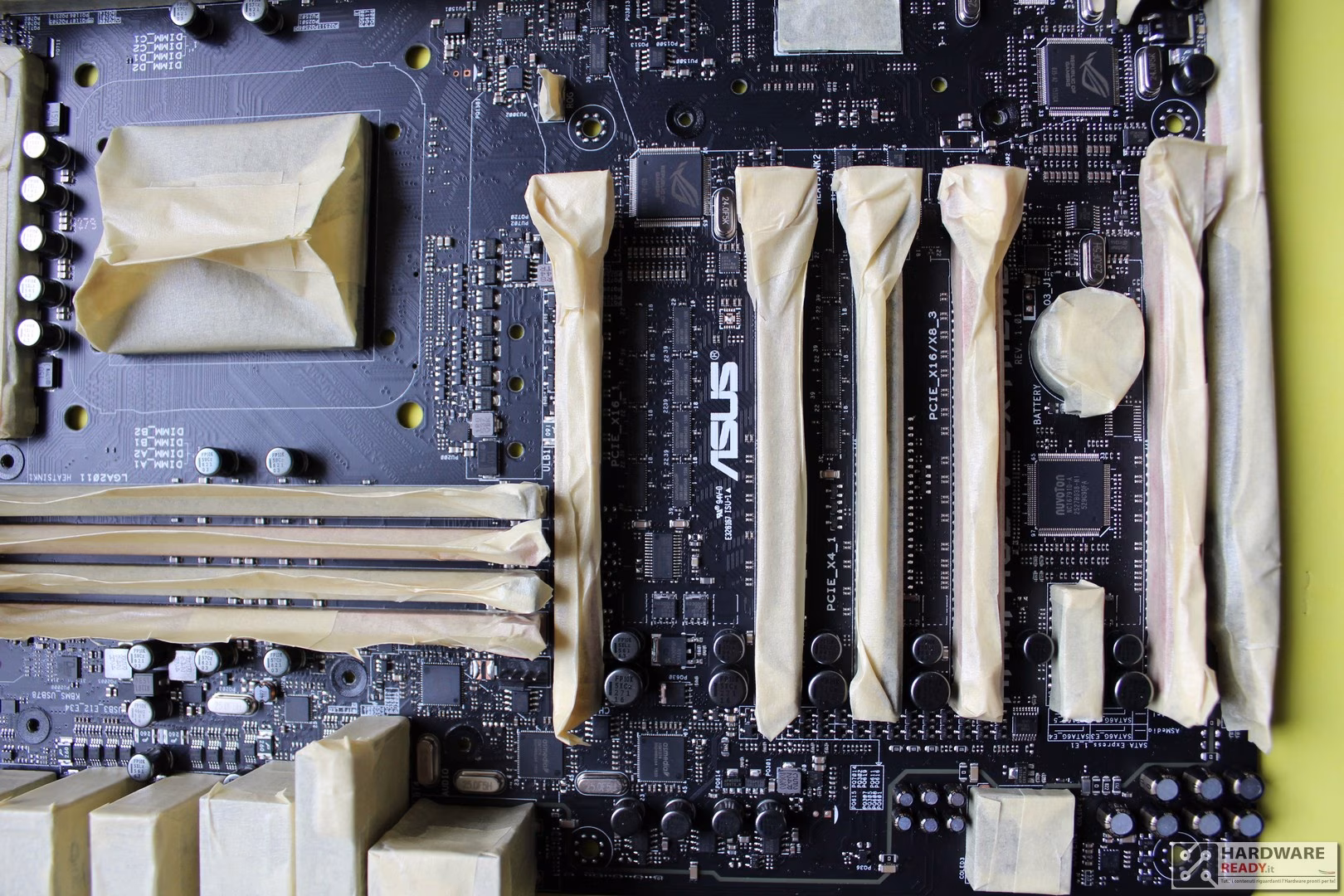

IMG_1186 IMG_1187 IMG_1188 IMG_1190

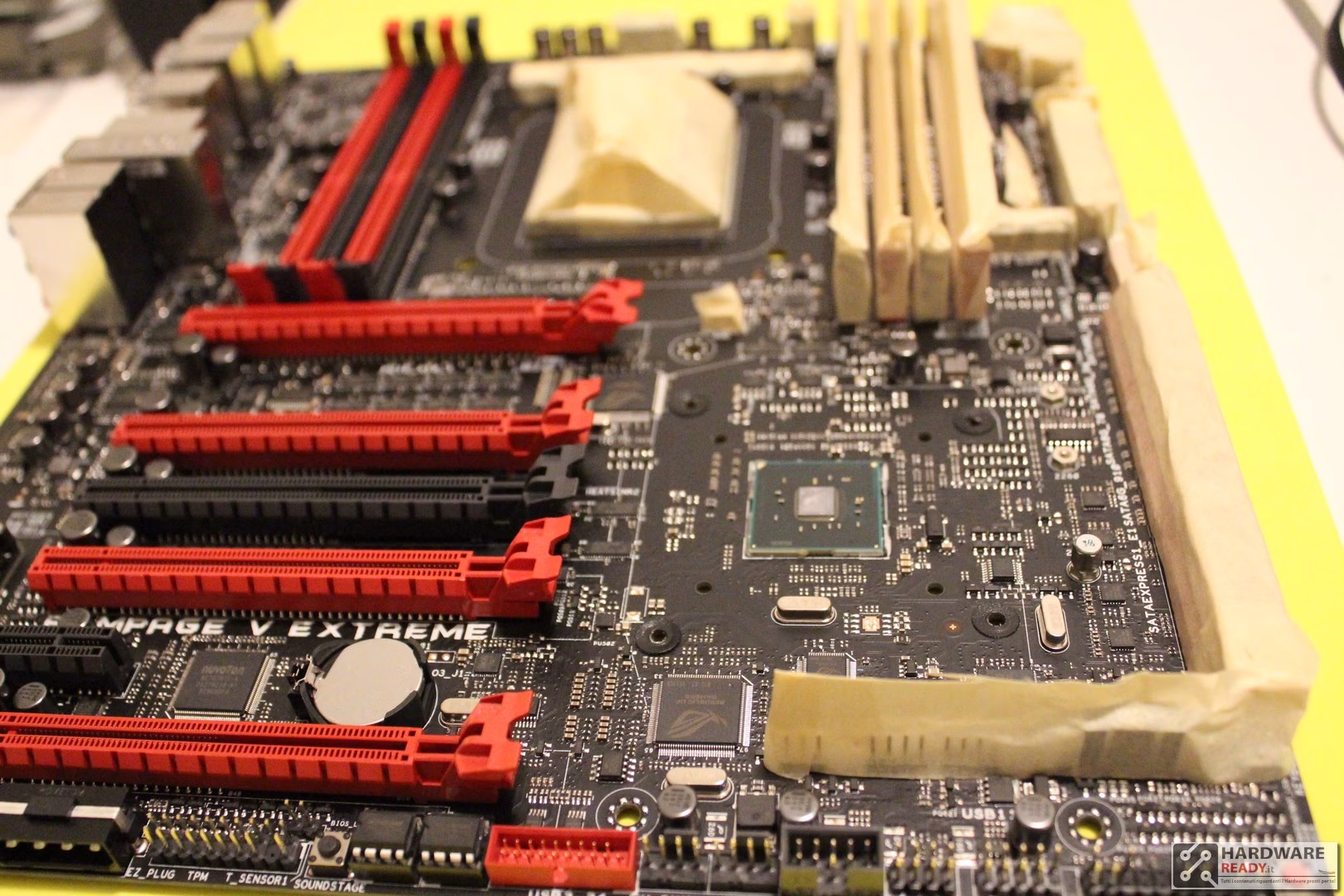

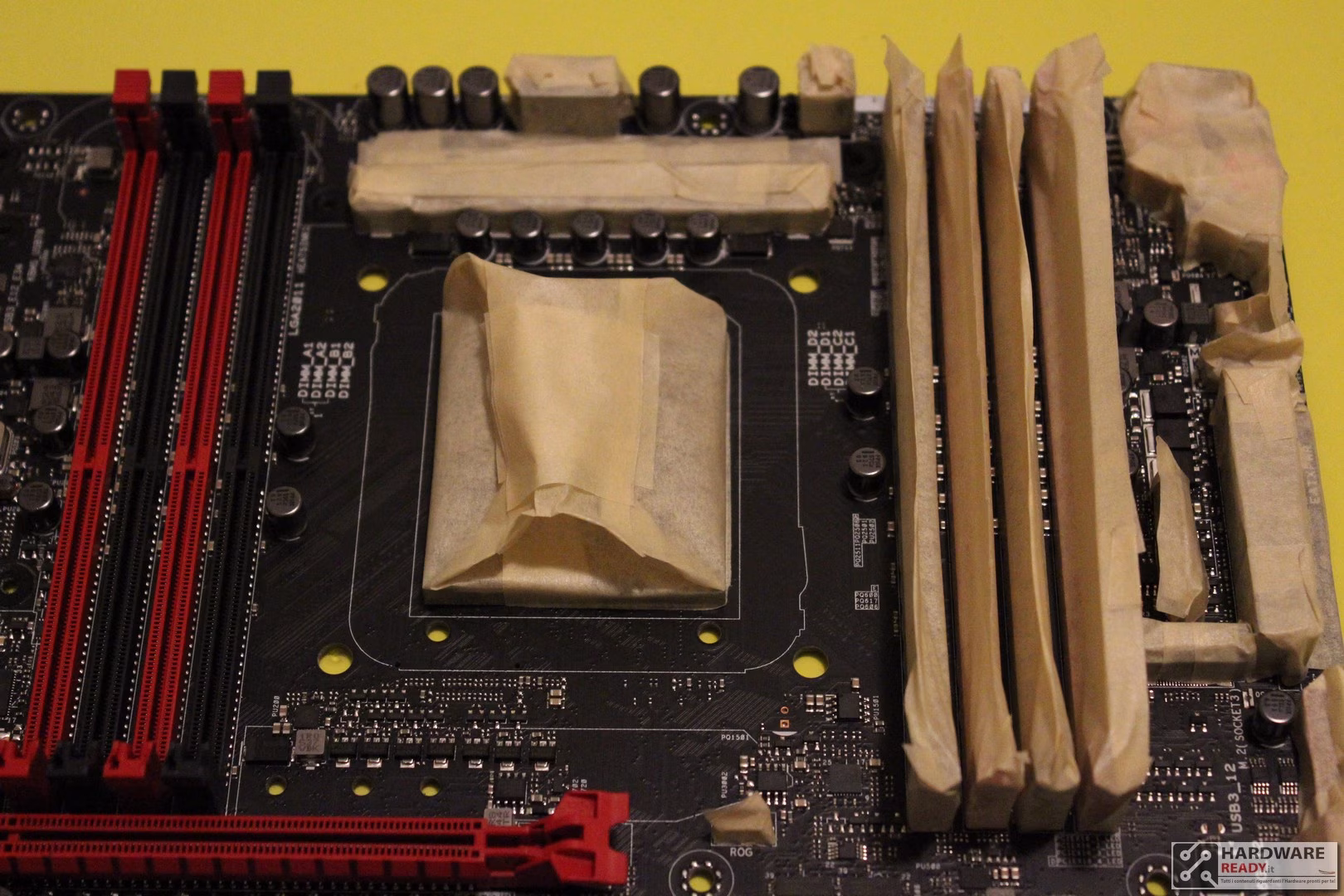

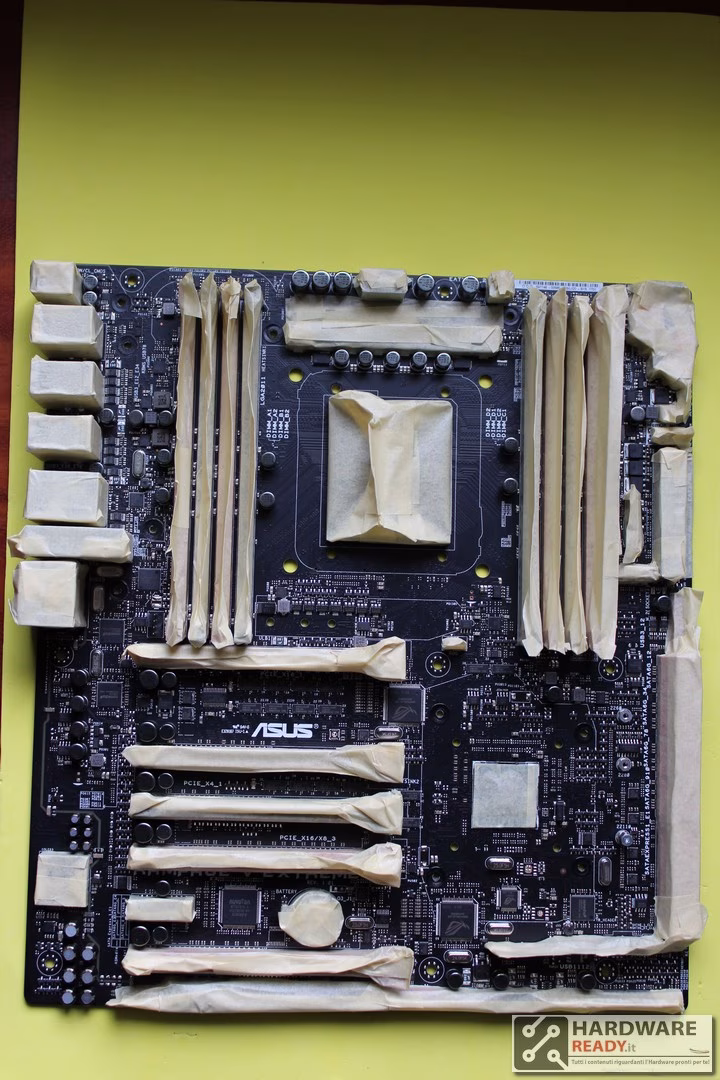

Muniti sempre di nastro da carrozzieri copriamo quello che si vede in foto, un grosso plauso per la pulizia del lavoro , come si vedrà in seguito ha ben altra classe che di me , sia lui che xMec hanno dimostrato una grossa manualità.IMG_1186Una raccomandazione per evitare rischi coi pin del socket consigliamo di creare una tenda rialzata sul socket, come suggerito da Sandalo fare anche attenzione a non portare a diretto contatto col PCB della scheda il nastro onde evitare poi di portare via la protezione al momento di togliere i nastri dalla scheda stessa.

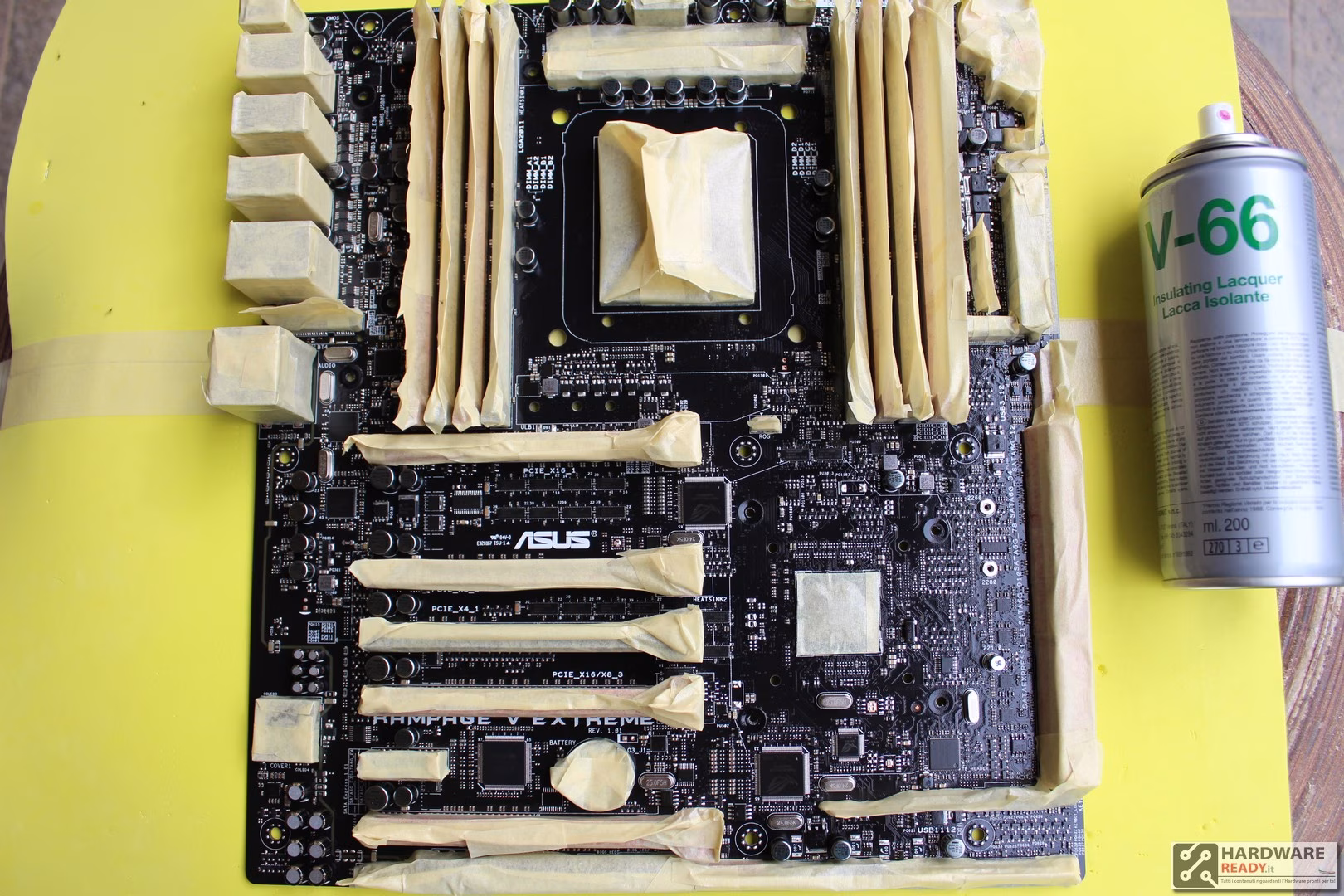

IMG_1191Ecco la  Rampage pronta al passaggio della lacca v-66 vista prima nelle foto di Marco

Passata la lacca vengono poste anche tre mani per lato di Plastidip, per una maggiore e definitiva protezione.

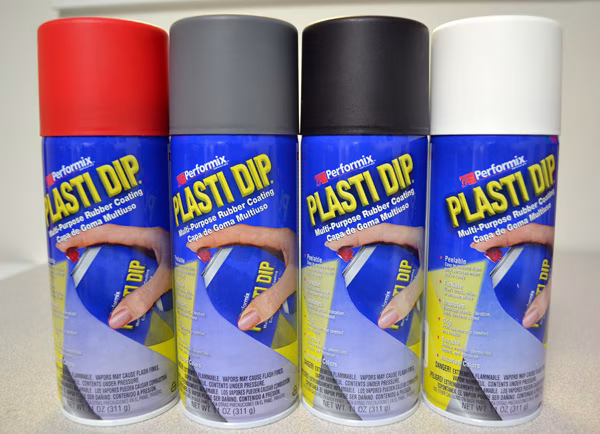

plasti-dip-5Il Plastidip è facilmente reperibile sia online che nei negozi di tuning auto a prezzo molto accessibili e spruzzandolo forma uno strato gommoso che isola perfettamente e protegge dalla molta condensa che si forma nei bench con voltaggi molto alti, con calore altissimo per un processore.

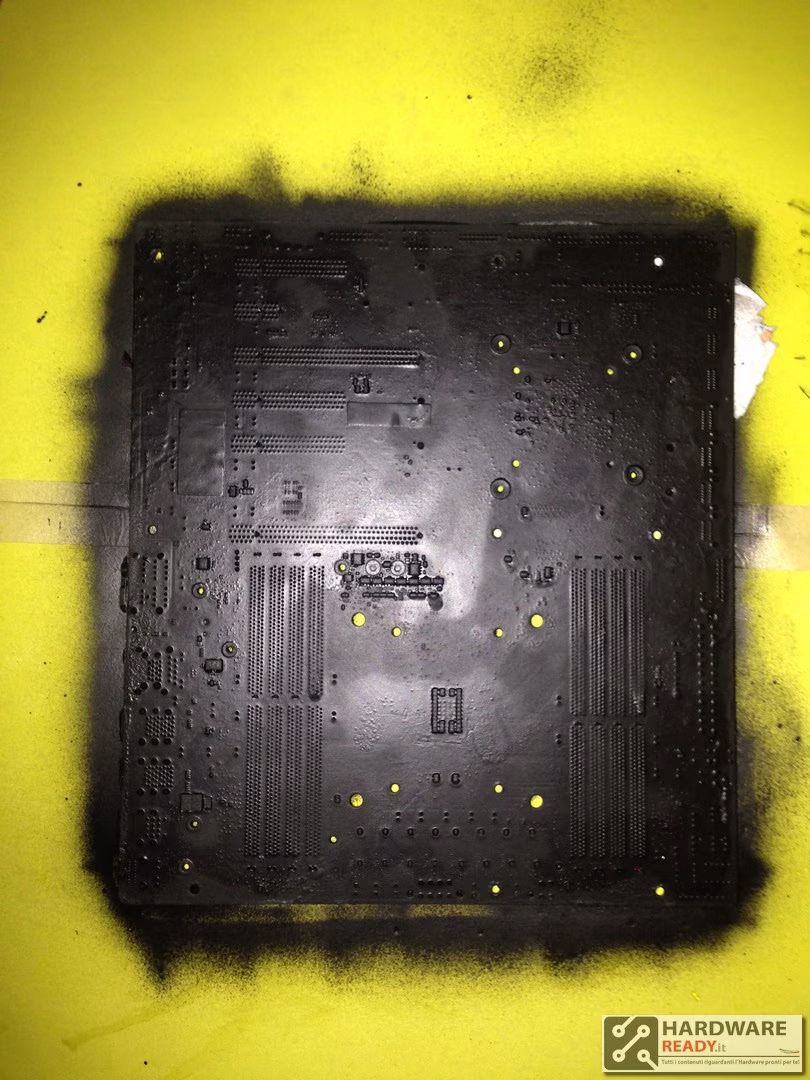

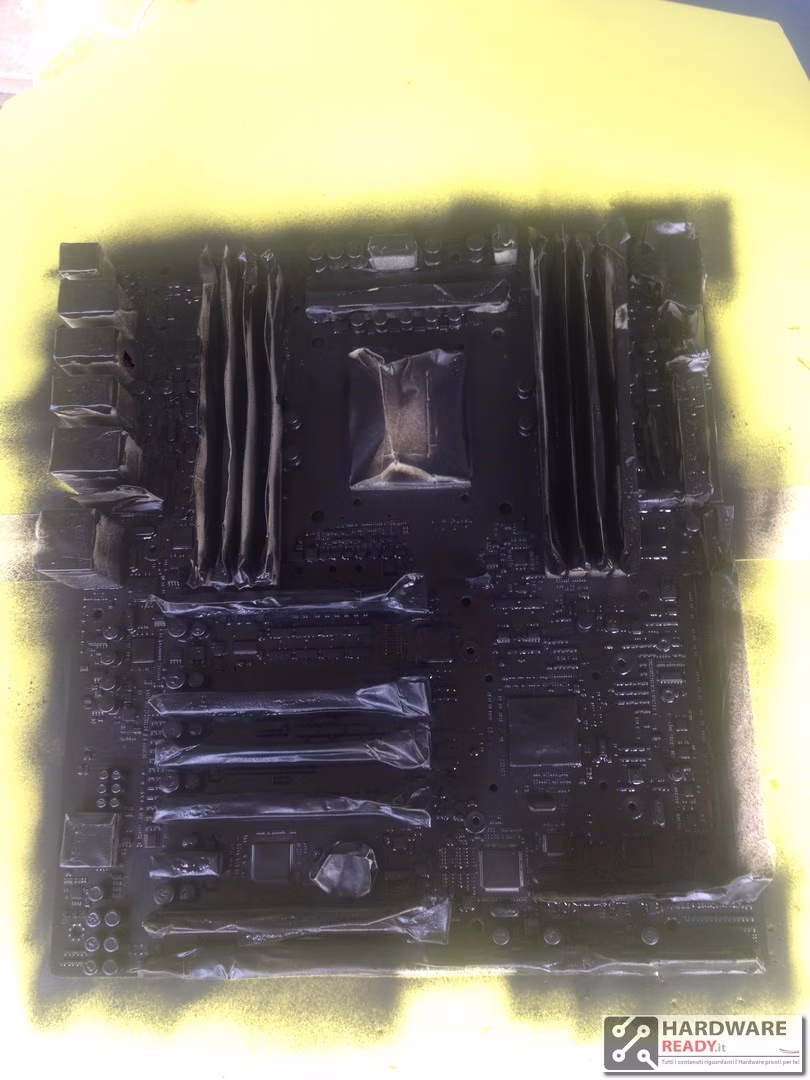

IMG_3224IMG_3226

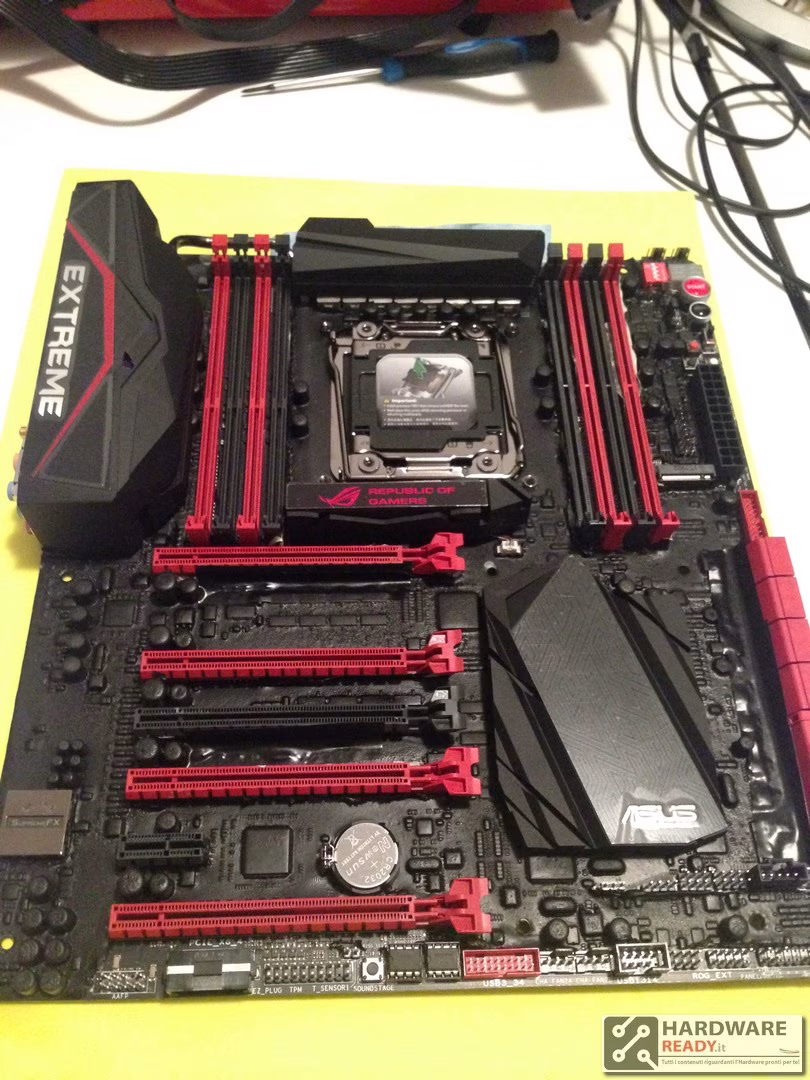

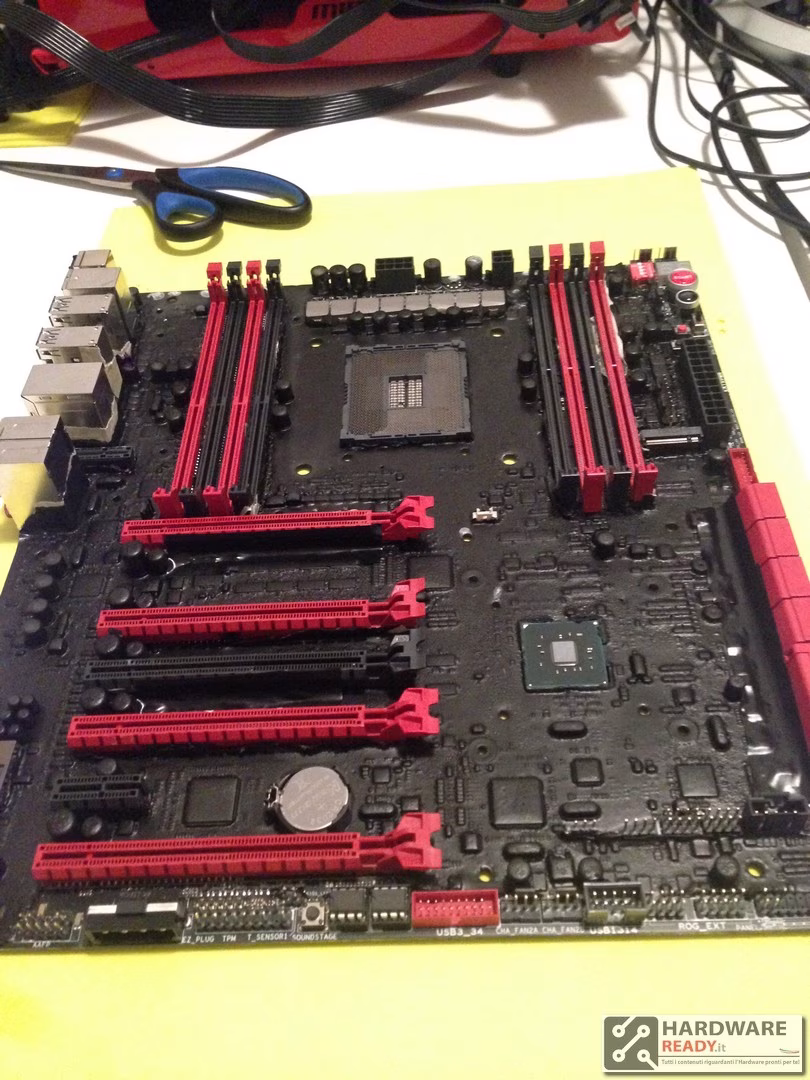

IMG_3235 IMG_3237 Come si presenta la scheda rimontata, ricordo tra l’altro che il plastidip è removibile, anche se con procedura lunga ma soprattutto non inficia la motherboard.

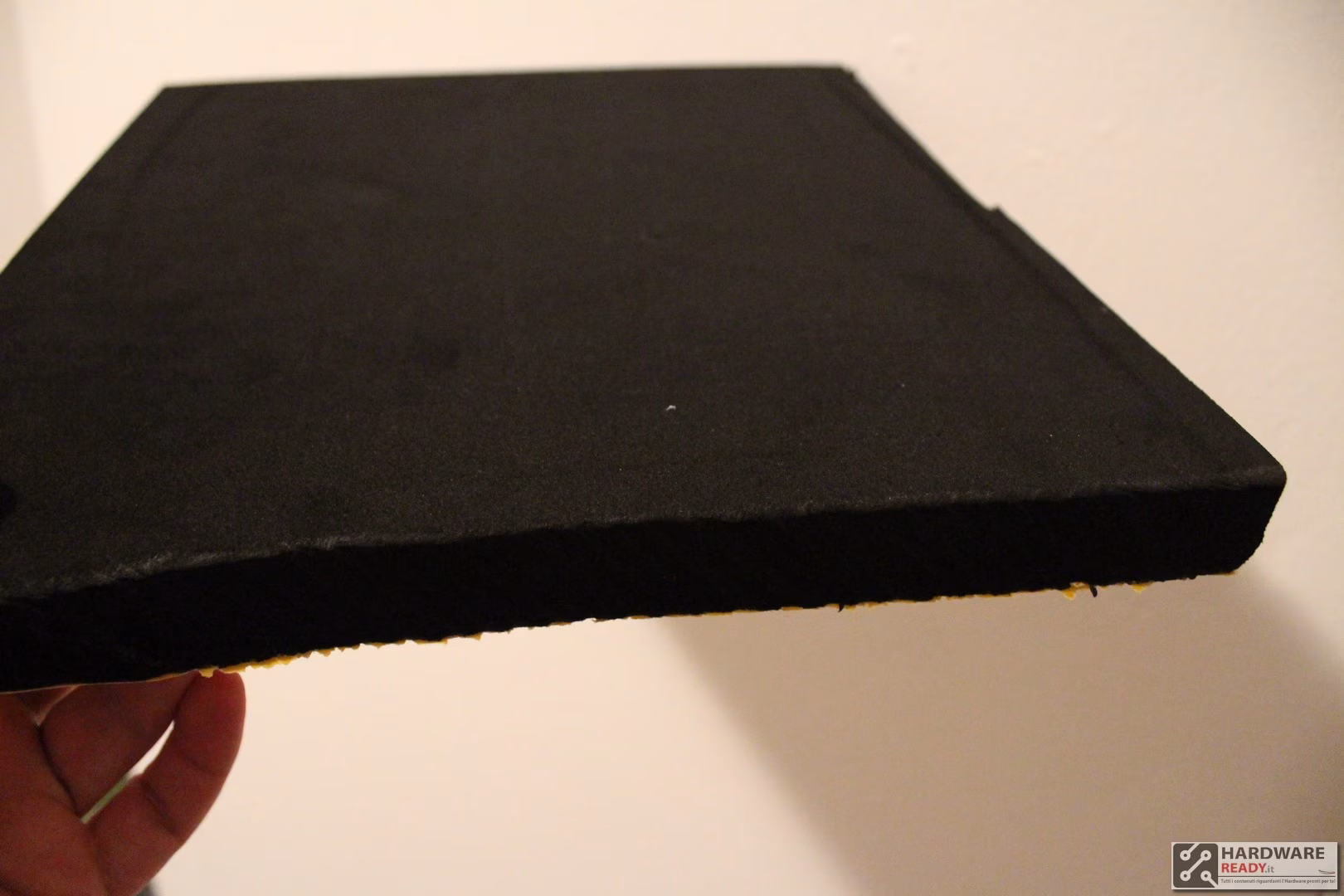

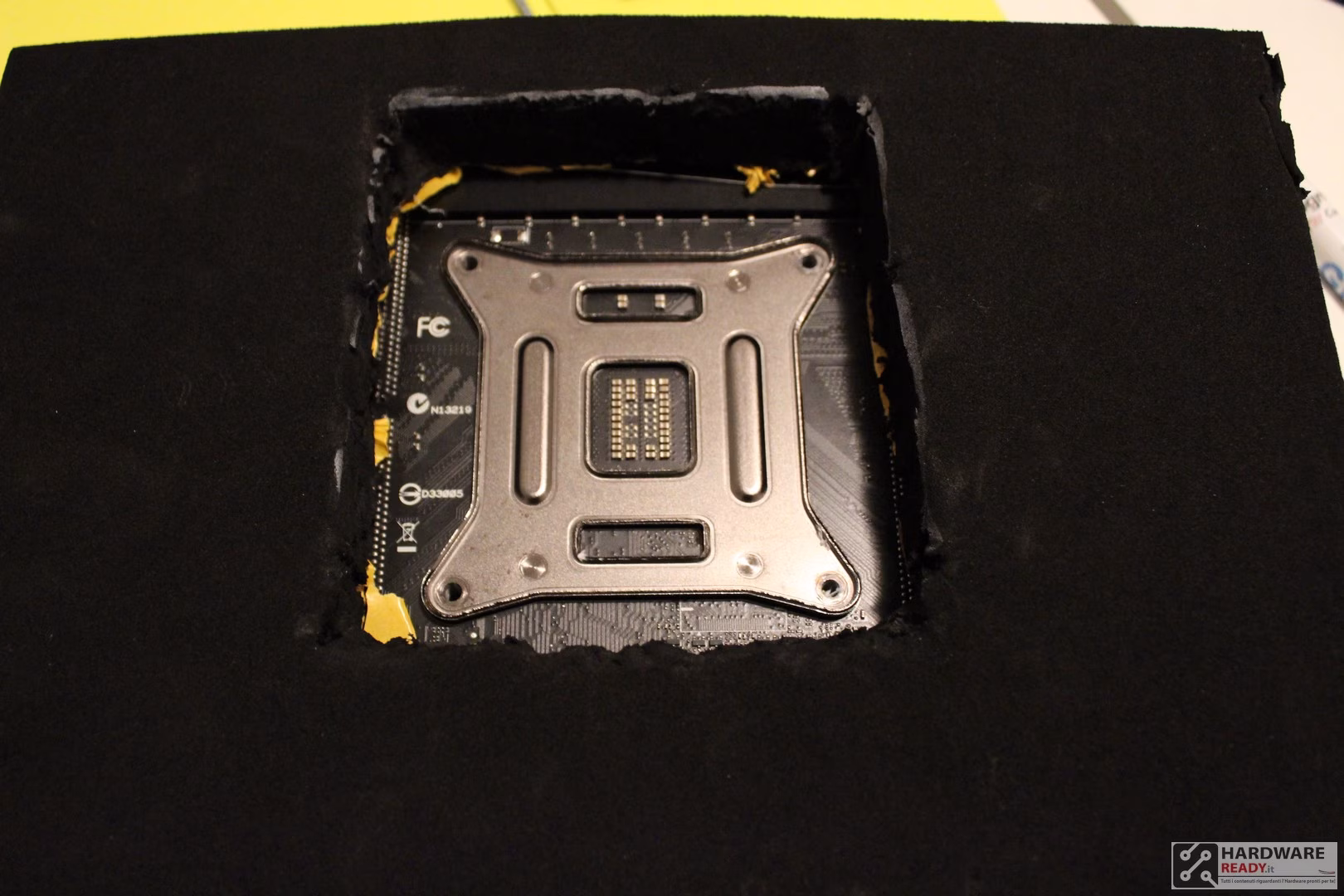

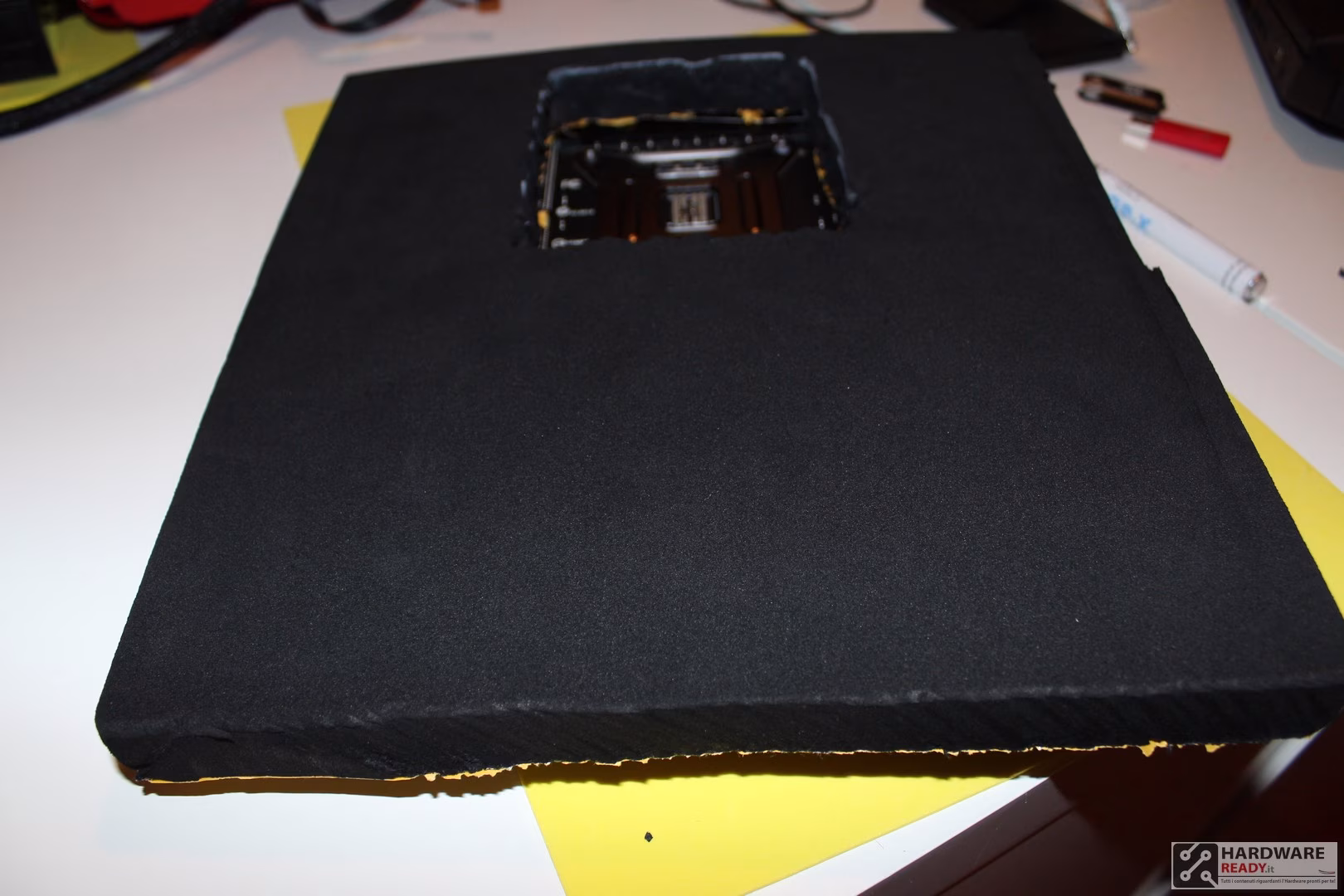

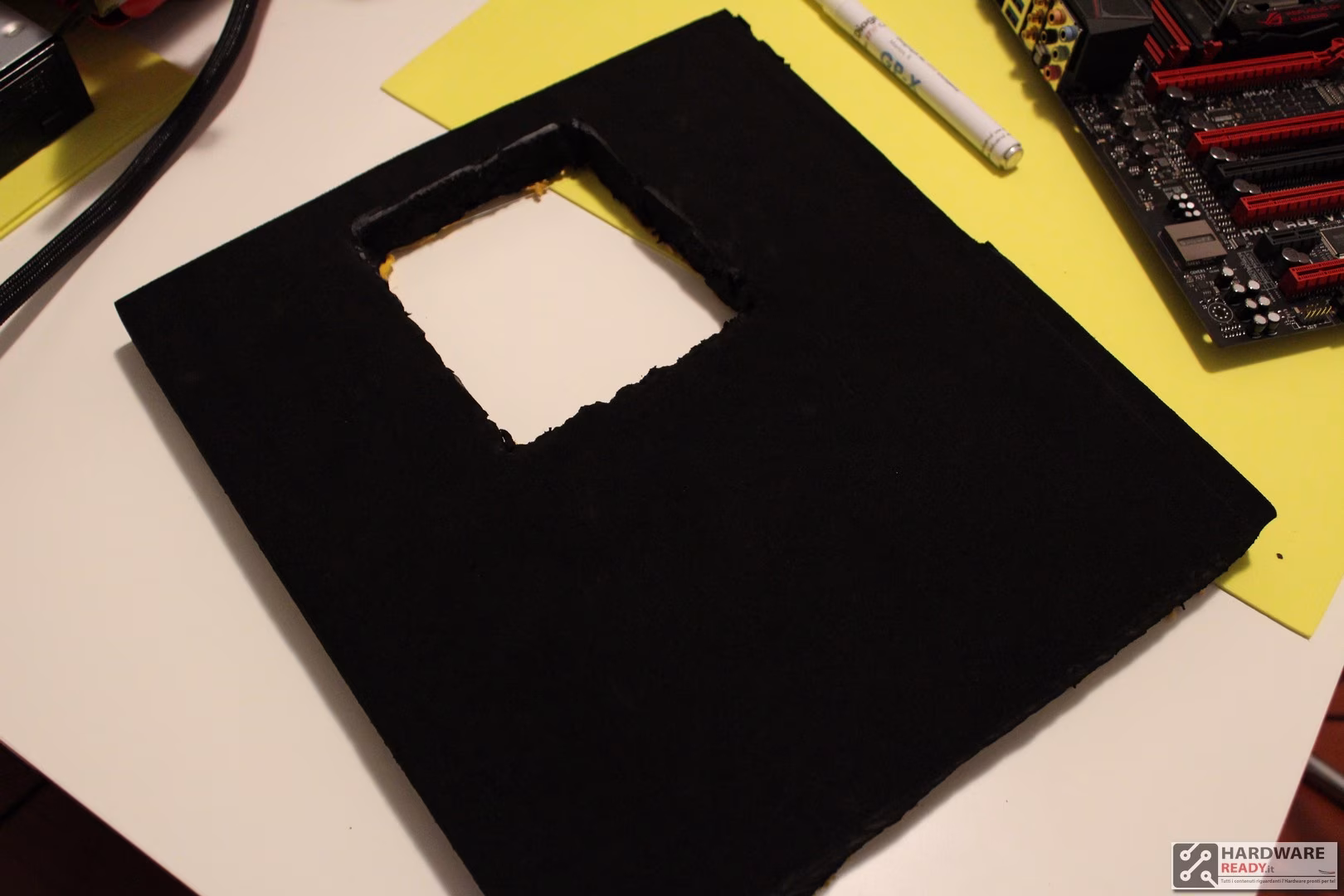

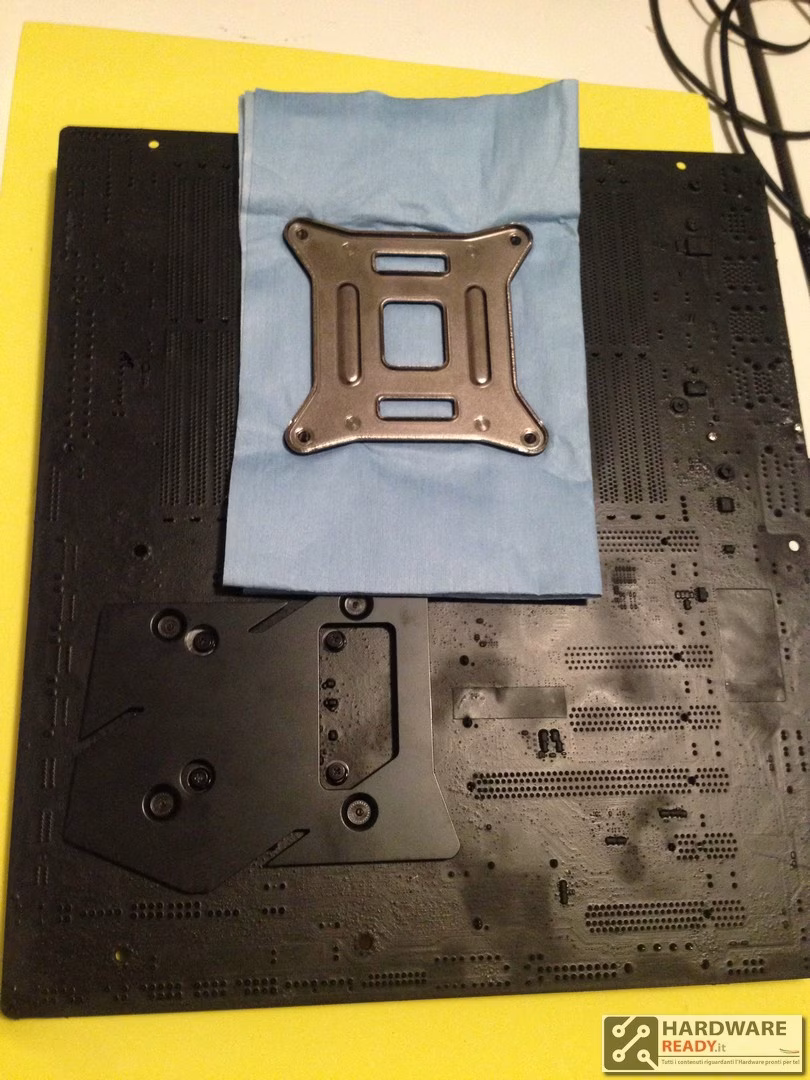

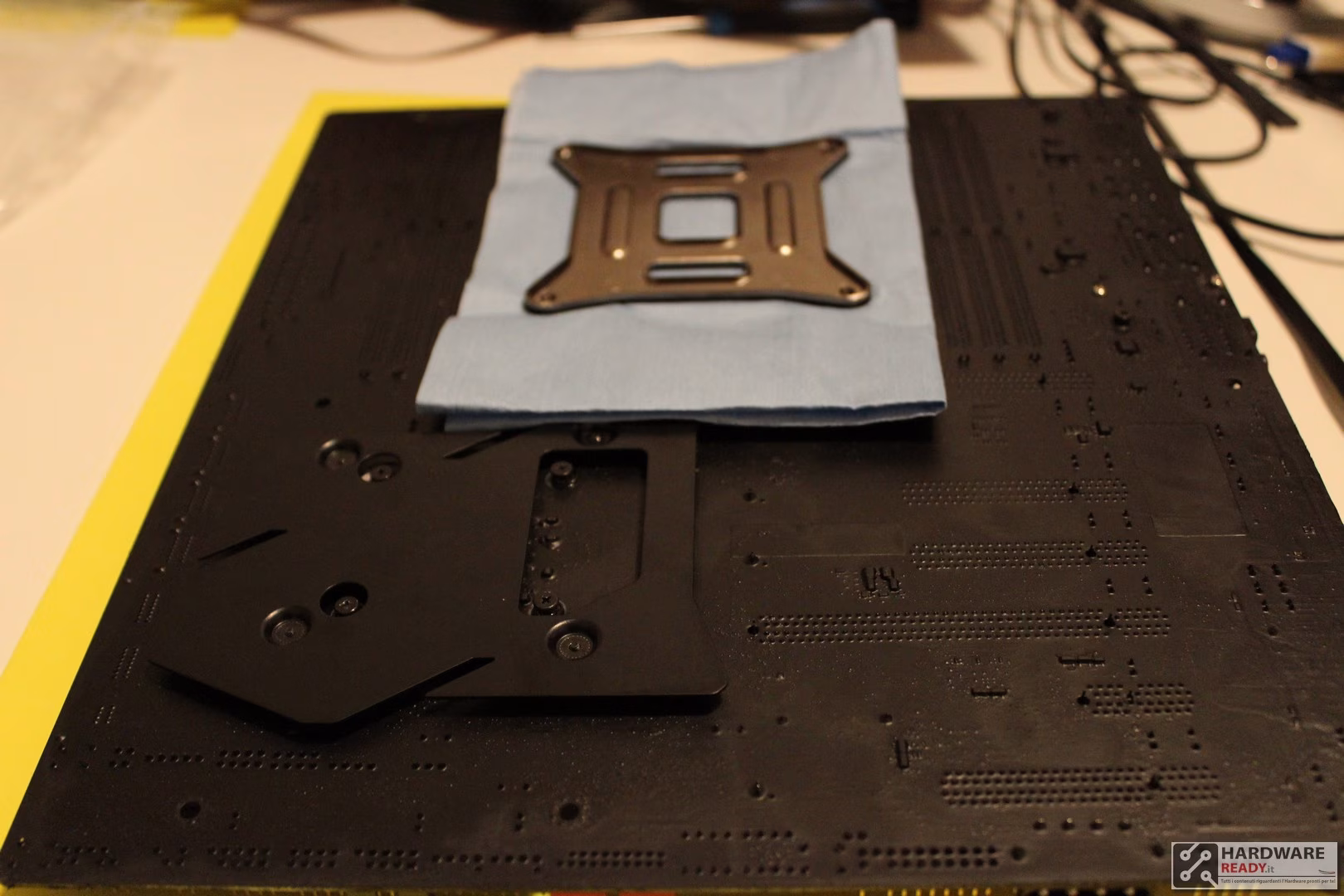

IMG_1194IMG_3236 IMG_1195 IMG_1196 IMG_1197 IMG_1198In questi screens vediamo come per completezza di operazioni viene messa anche carta assorbente sul retro della mobo , ed anche uno strato di neoprene sempre a protezione, apprezziamo davvero il gran lavoro fatto, il nostro Sandalo è  tosto davvero, e così come xMec  stanno facendo grandi cose in overclock, col team di HardwareReady.it

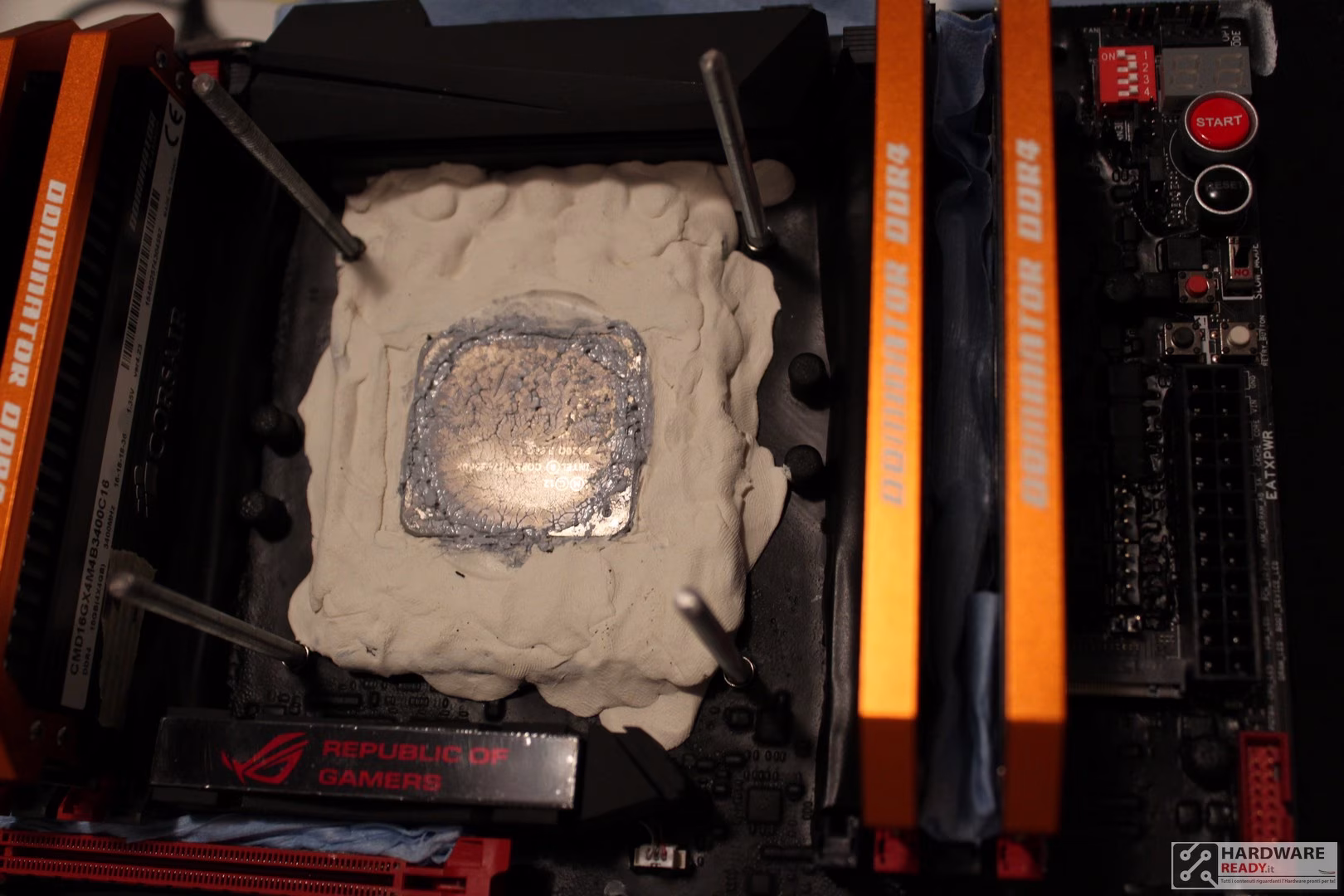

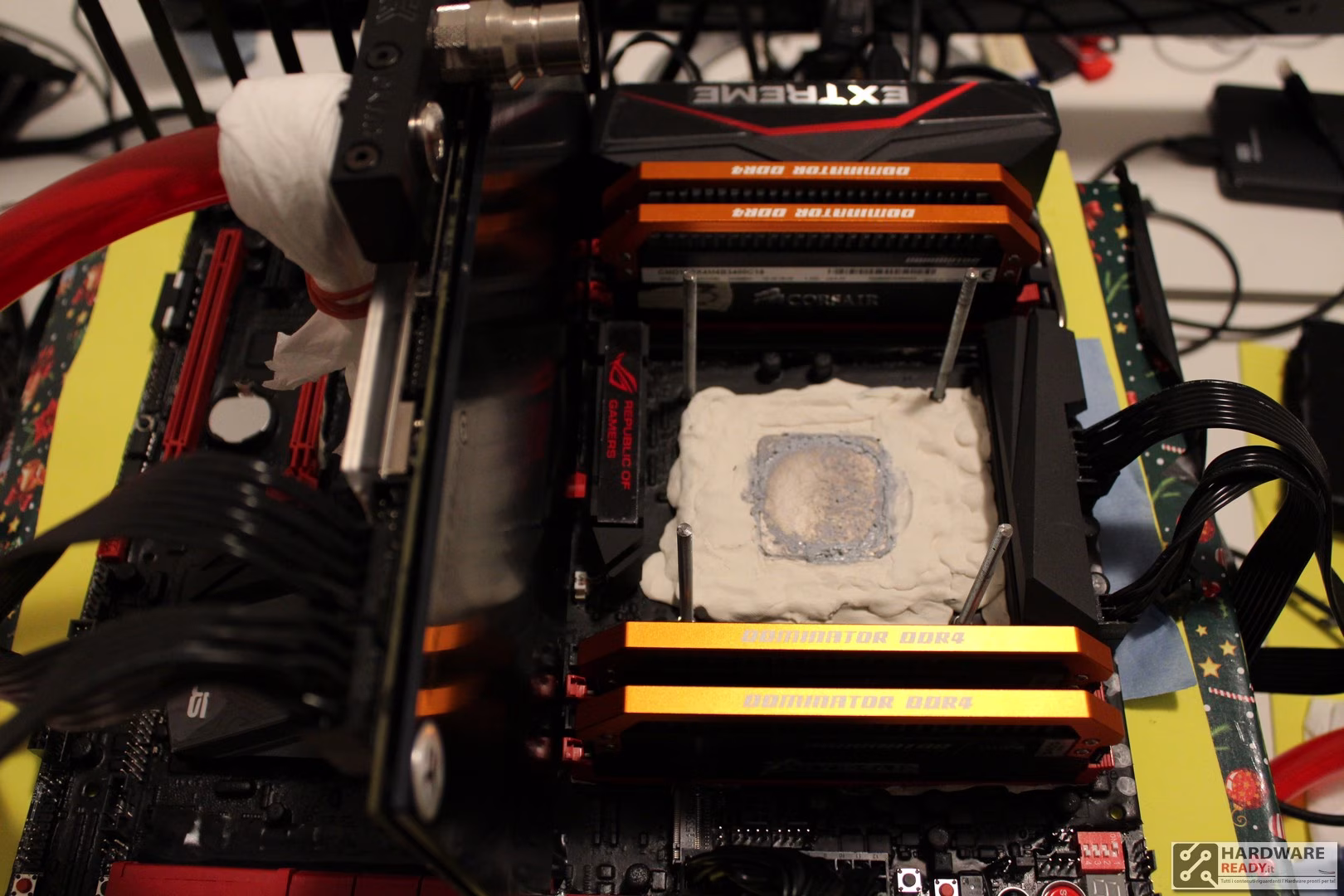

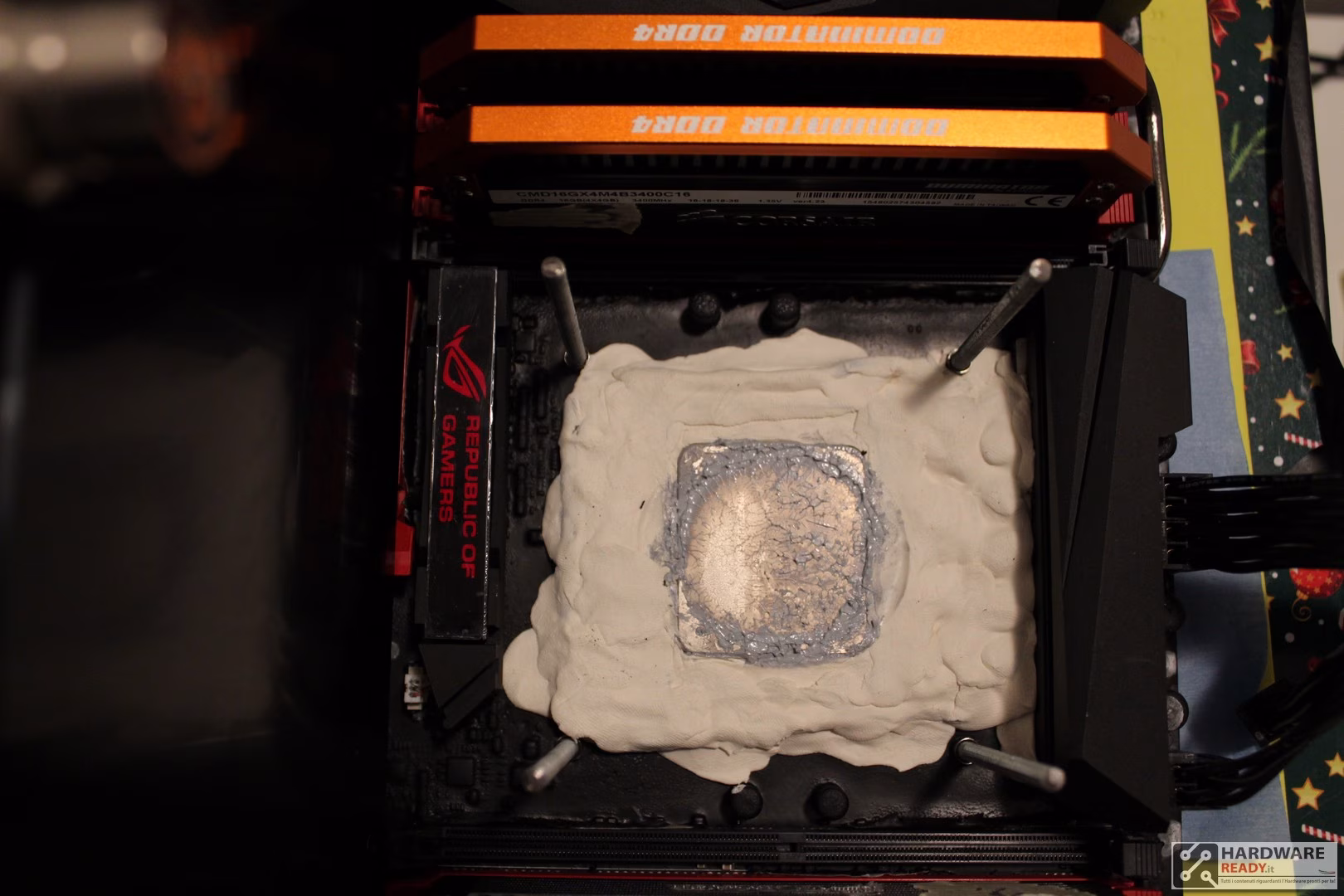

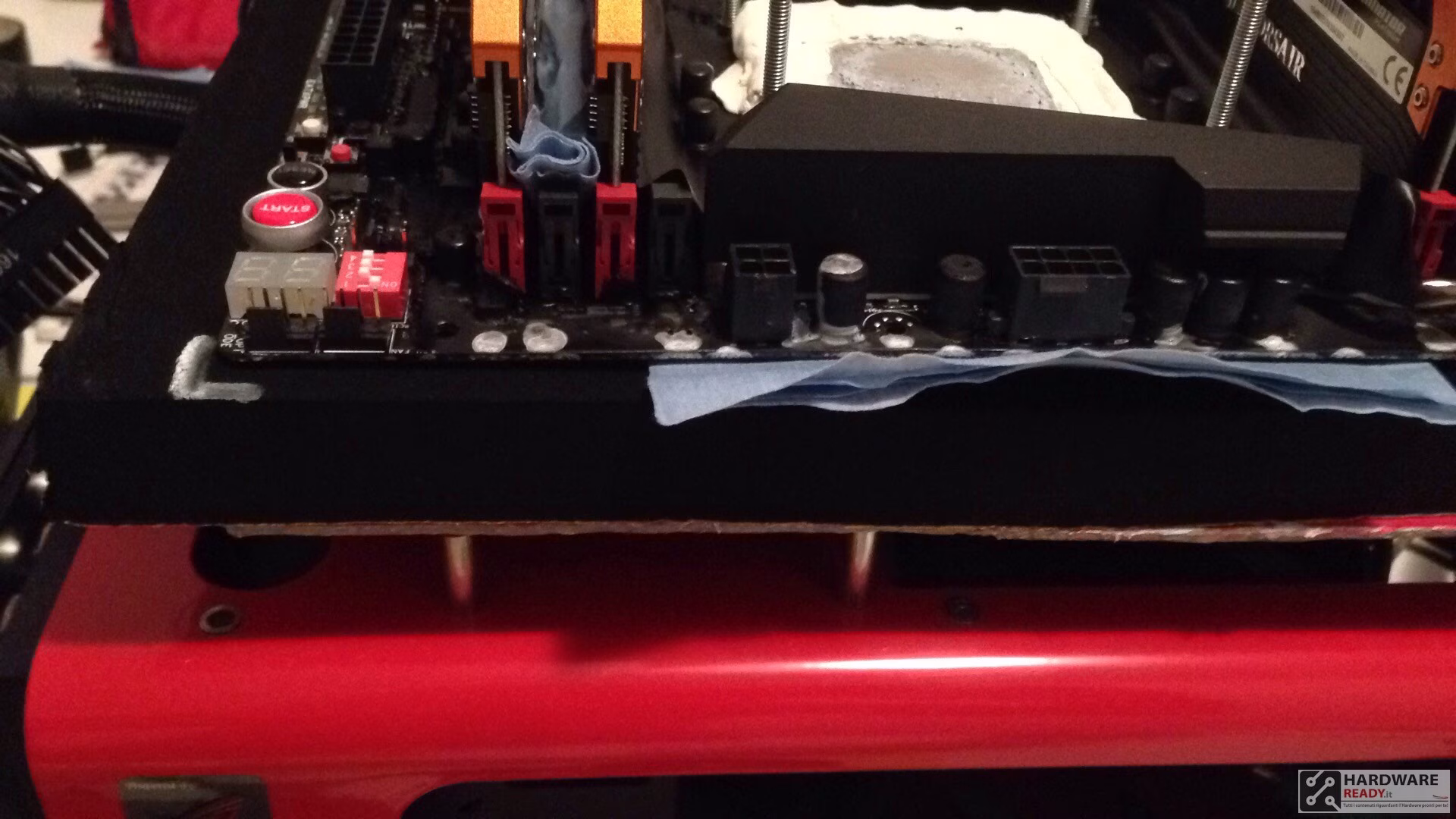

IMG_1199 IMG_1200 IMG_1201IMG_3252completato il retro passiamo all’immancabile gommapane per una ulteriore protezione  e inizia il montaggio del Phase

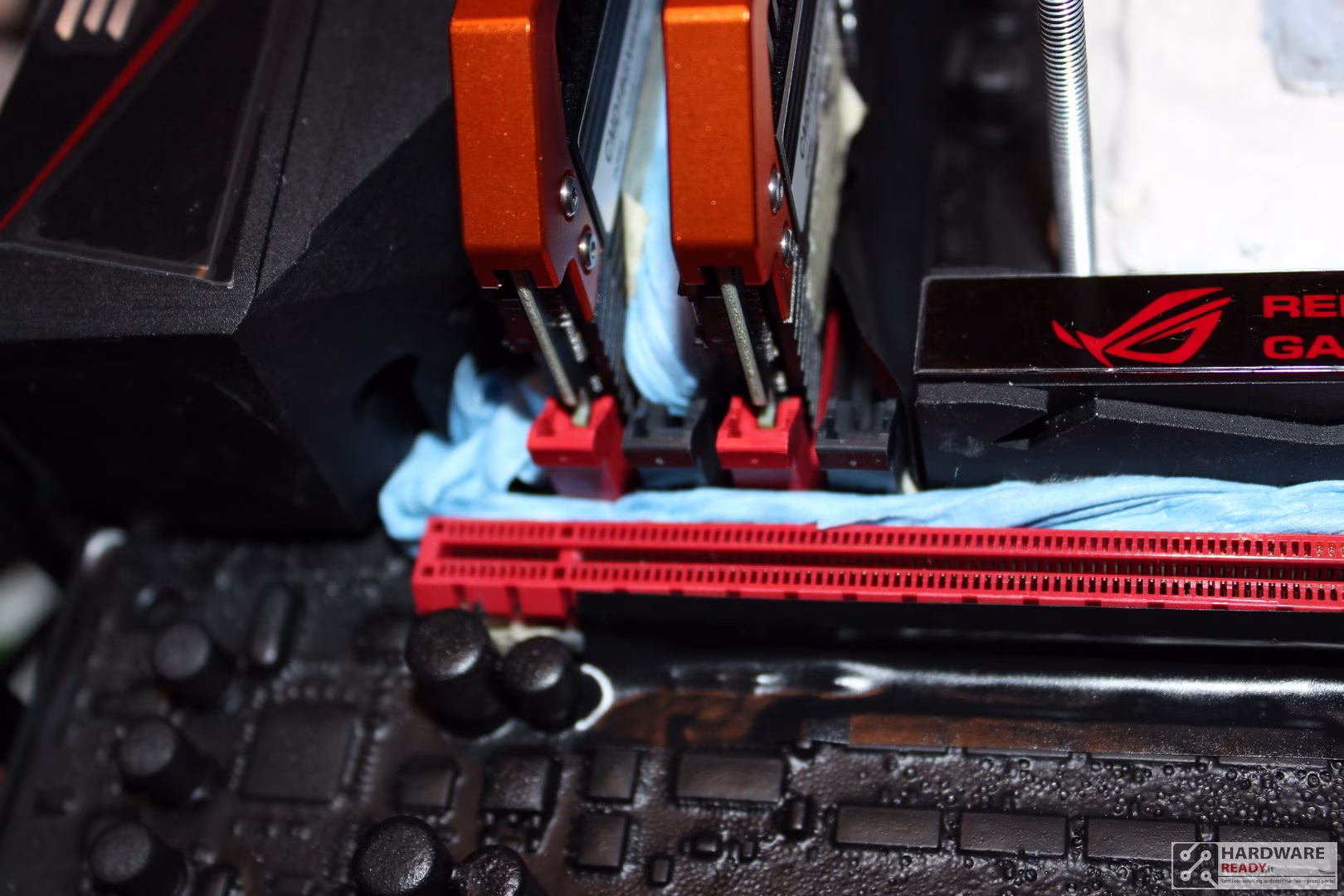

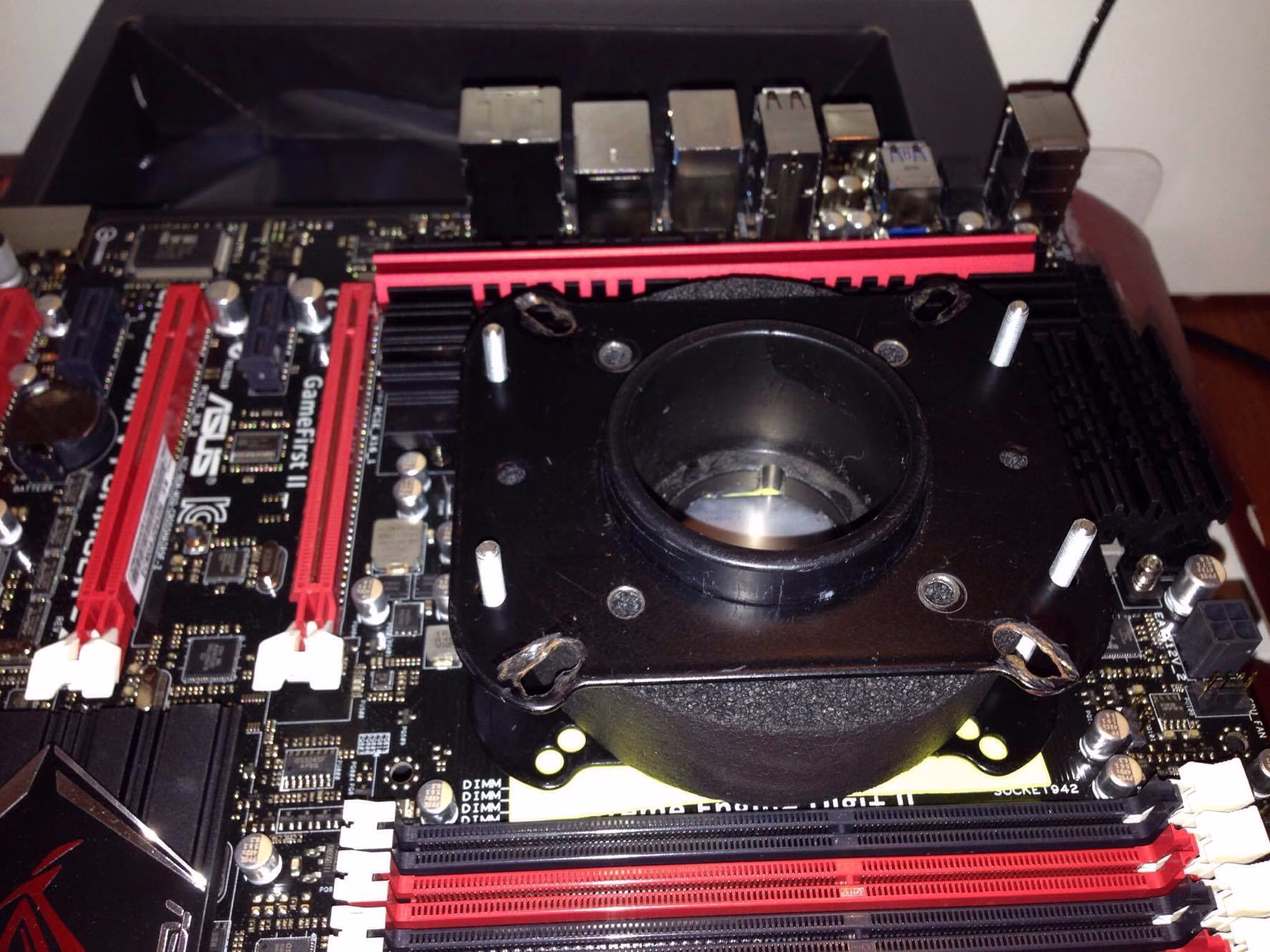

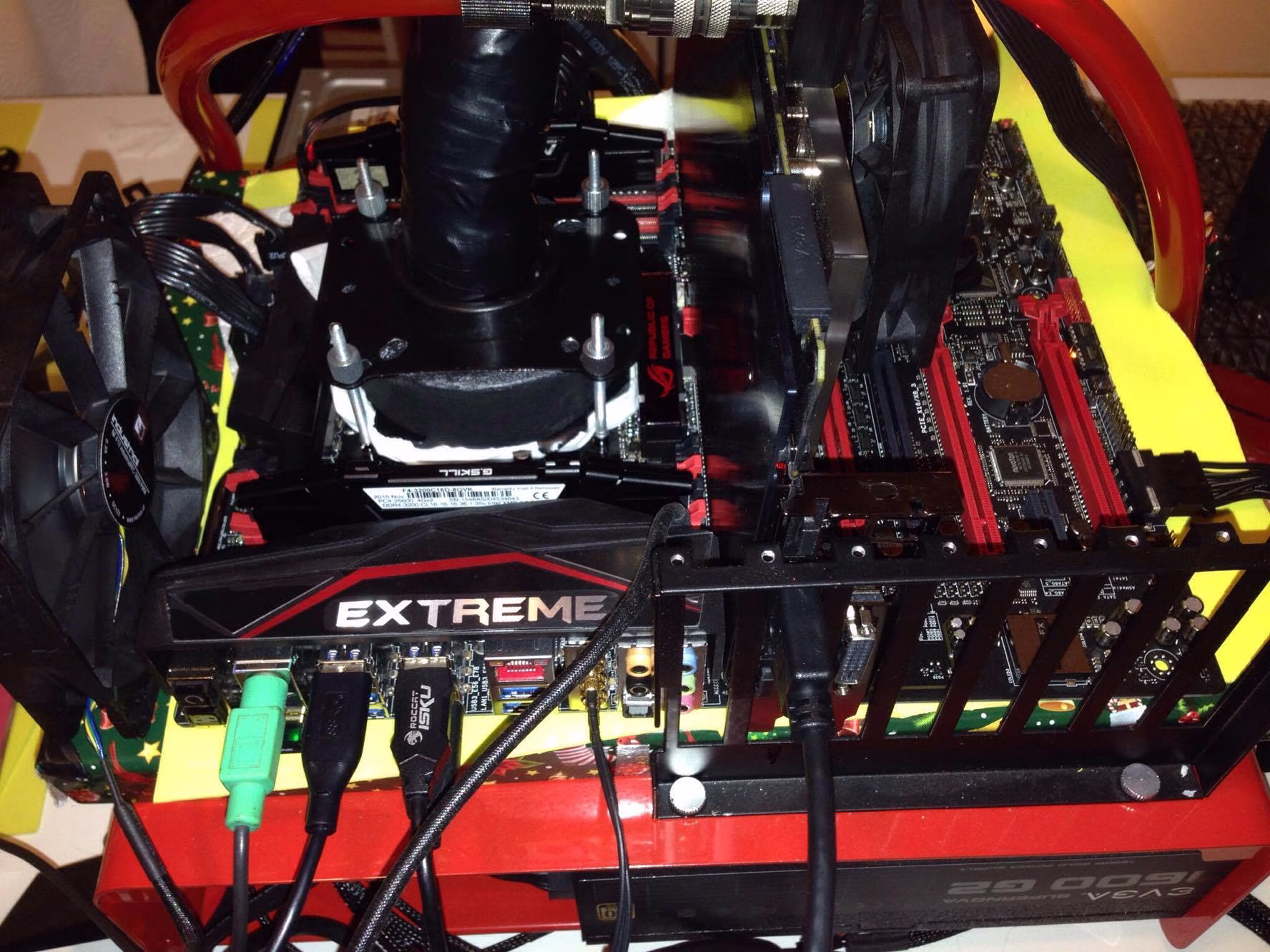

IMG_1202Niente lasciato al caso anche la carta tra gli slot delle ram.13396556_10209449715870641_1237854013_o 13351200_10209449716990669_1477420049_o

Here we go, Phase montato e pronto per i record di Sandalo

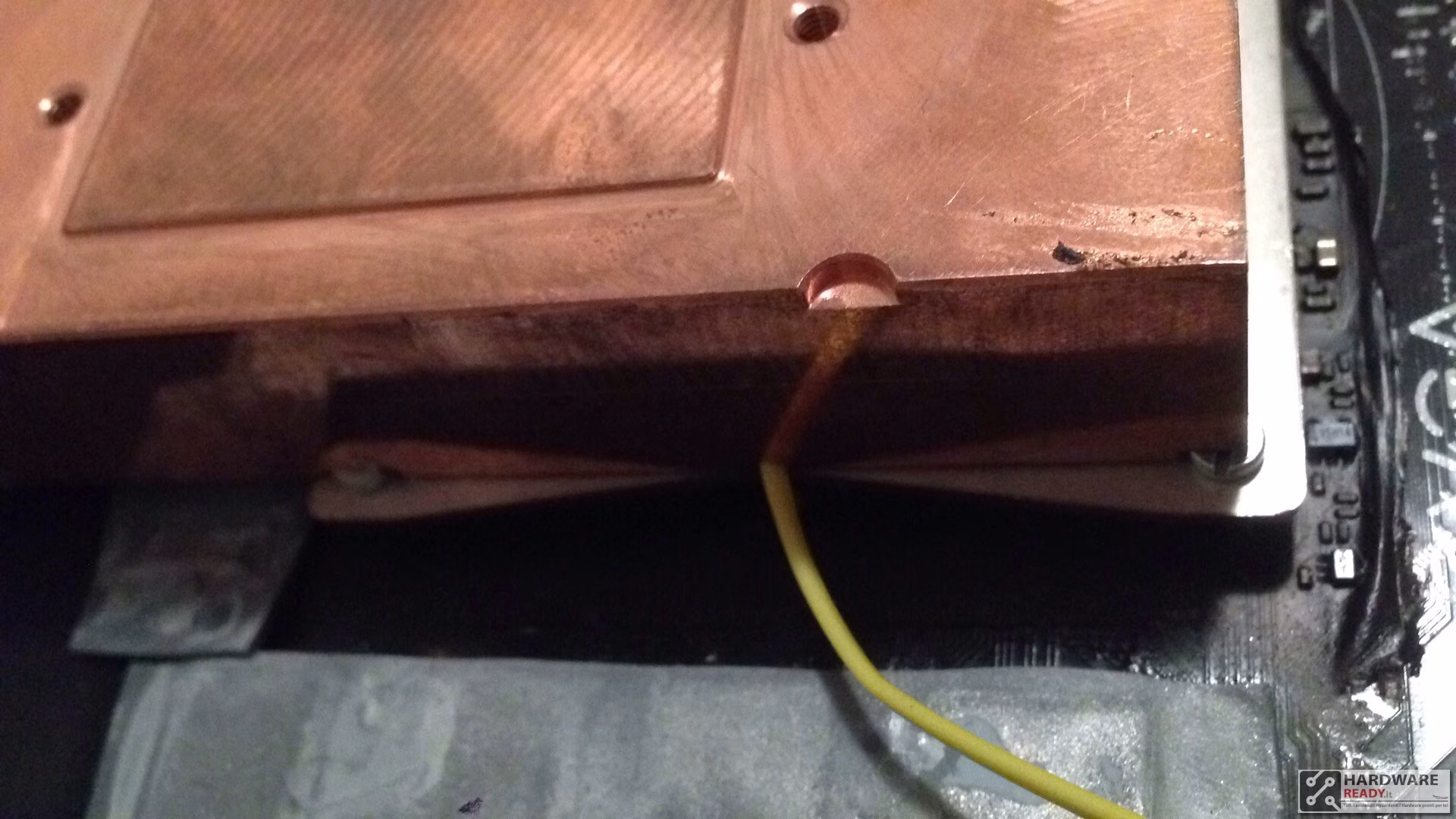

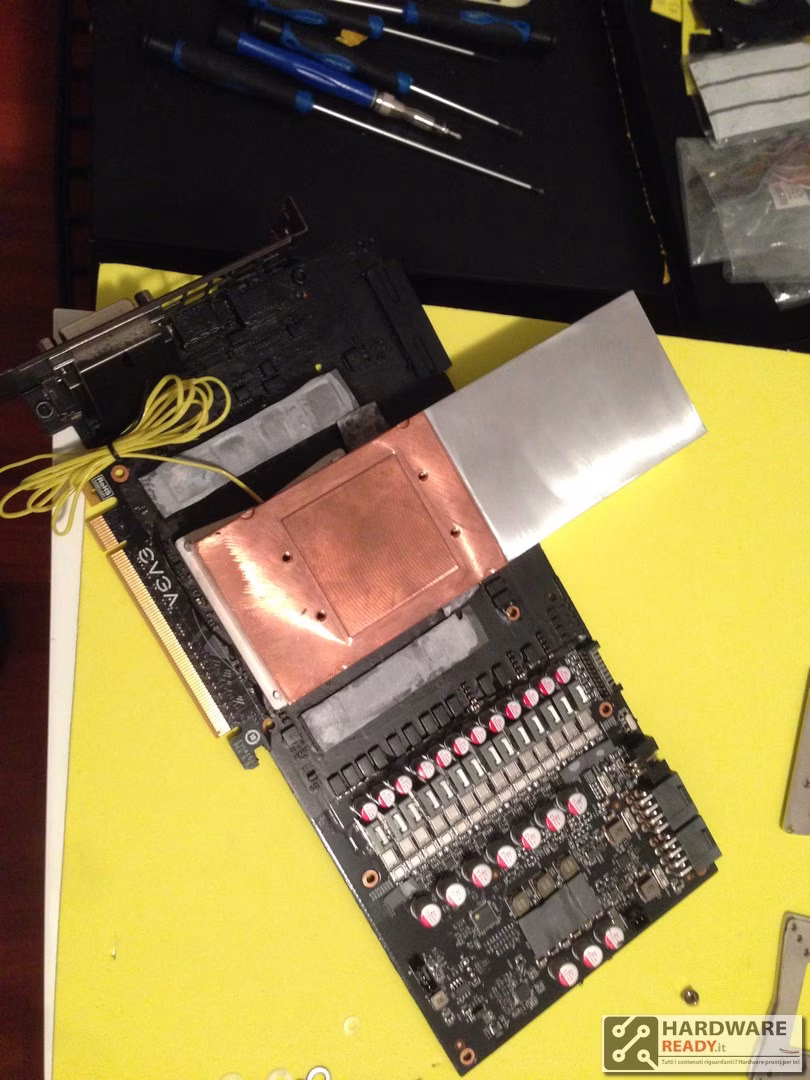

Adesso una piccola anticipazione sul futuro , ecco che anche la gpu passa al pot, ne vedremo delle belle ragazzi.

IMG_3250 IMG_3254

In bocca al lupo ai due accaniti Overclockers
