Dopo aver analizzato la favolosa linea di prodotti Platinum Antec, abbiamo per le mani un prodotto dal rapporto qualità prezzo eccezionale, l’EDGE 650W.
La serie EDGE dell’azienda Californiana rispecchia tutte le caratteristiche dei migliori prodotti ad un prezzo davvero interessante. Buona qualità costruttiva, modularità completa, chassis a nido d’ape con ventola trasparente a LED (azionabili dal comodo pulsante), certificazione 80 Plus Gold fino al 92% d’efficienza e AQ5 – Qualità e garanzia Antec di 5 anni con supporto globale a vita 24/7.
Analizziamo nel dettaglio!

“La serie Antec EDGE è la più tecnologicamente evoluta del settore. L’EDGE è completamente modulare con un rivoluzionario connettore MBU 18+10-pin pronto agi standard di domani. Utilizzando un alimentatore certificato 80 PLUS® GOLD & ErP Lot 6: 2013, che opera con un’efficienza del 92%, potete risparmiare sino al 20% sulla bolletta elettrica. L’innovativo socket a 16 pin degli EDGE definisce un nuovo livello di flessibilità raddoppiando la modularità delle connessioni gestendo due differenti connettori a 8 pin e persino quelli futuri a 10, 12, 14 o 16-pin. Tutti i cavi sono anneriti e piatti (eccetto il cavo MBU) per diventare praticamente invisibili ne vostro cabinet. 2 linee ad alta corrente e un rapporto di conversione sulle linee +12V del ~99% massimizzano le potenzialità dell’EDGE con le più recenti CPU & GPU. Il CircuitShield™ rende l’EDGE affidabile e sicuro in quaql – siasi ambiente di utilizzo grazie alle sue 7 soluzioni di protezione di livello industriale. Con 5 anni di garanzia e un supporto globale 24/7 a vita, l’EDGE Platinum è tutto quello che un alimentatore dovrebbe essere oggi.” Sito Antec

Certificati

Specifiche Tecniche

Imballaggio molto rigido con pellicola trasparente protettiva per evitare danni accidentali.
Il frontale è illustrato e presenta le principali features del prodotto, molto curata anche esteticamente con la colorazione oro a richiamare la certificazione.

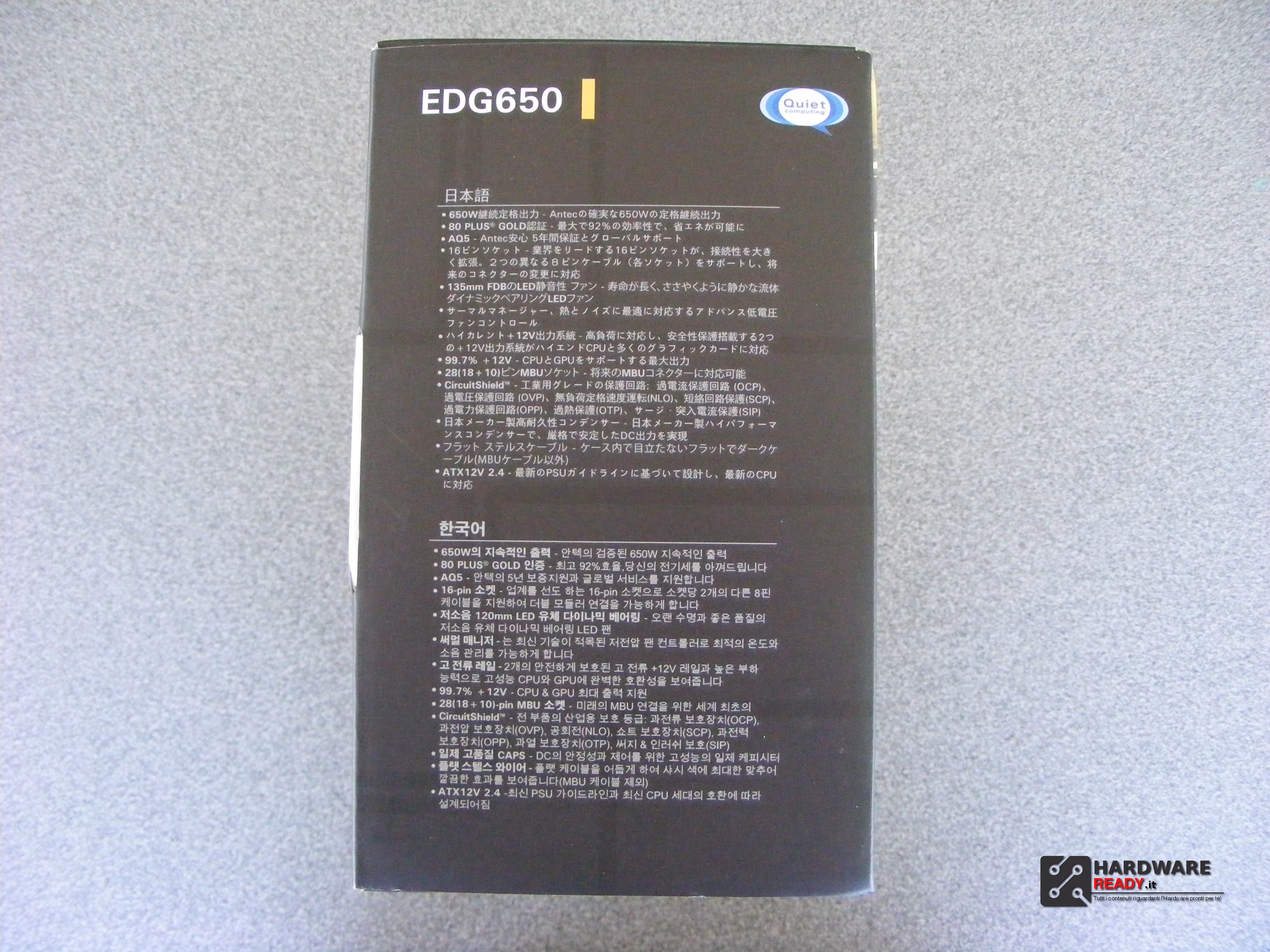

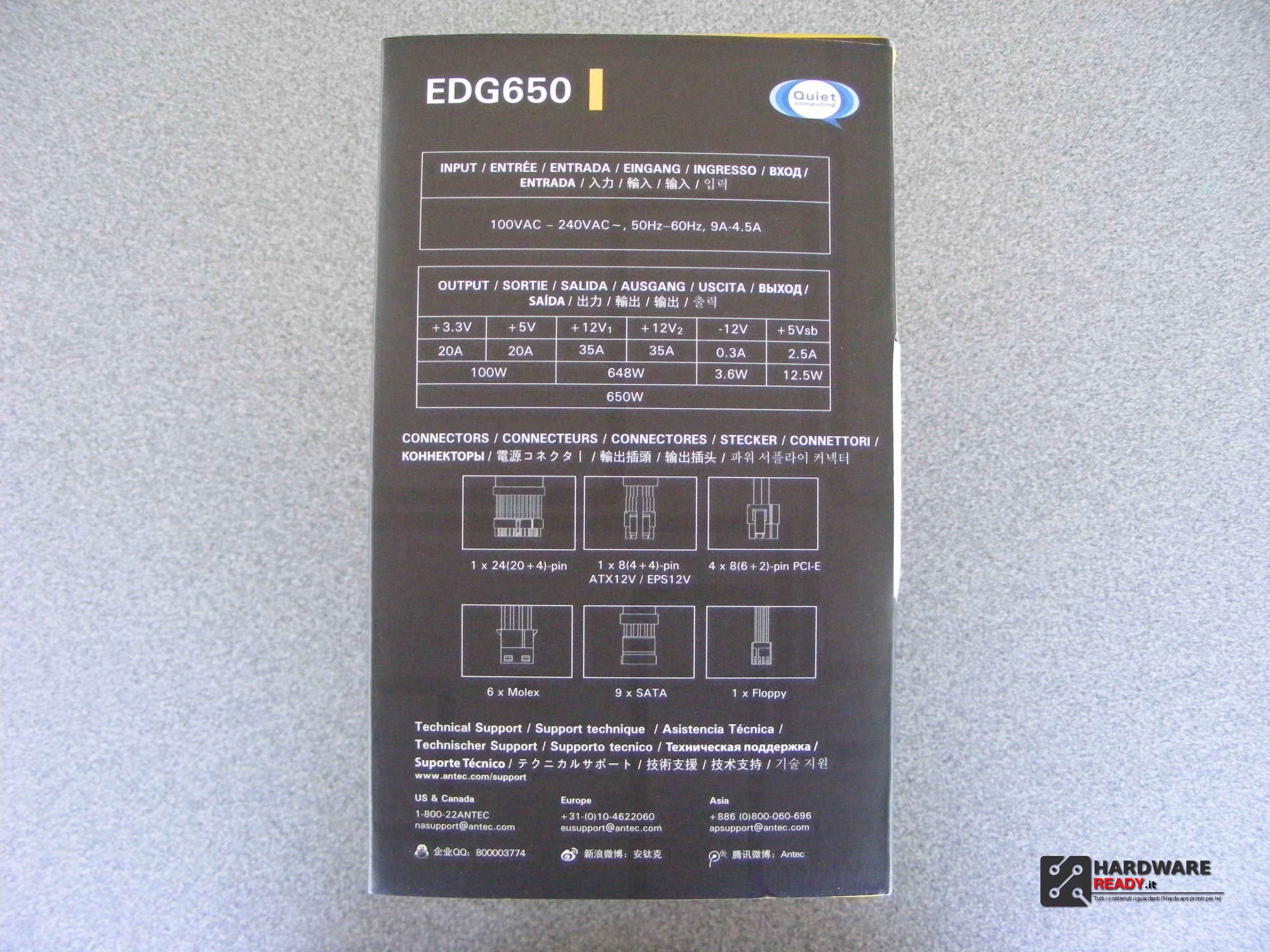

Sul retro è presente una scheda tecnica che elenca le caratteristiche del prodotto in diverse lingue.

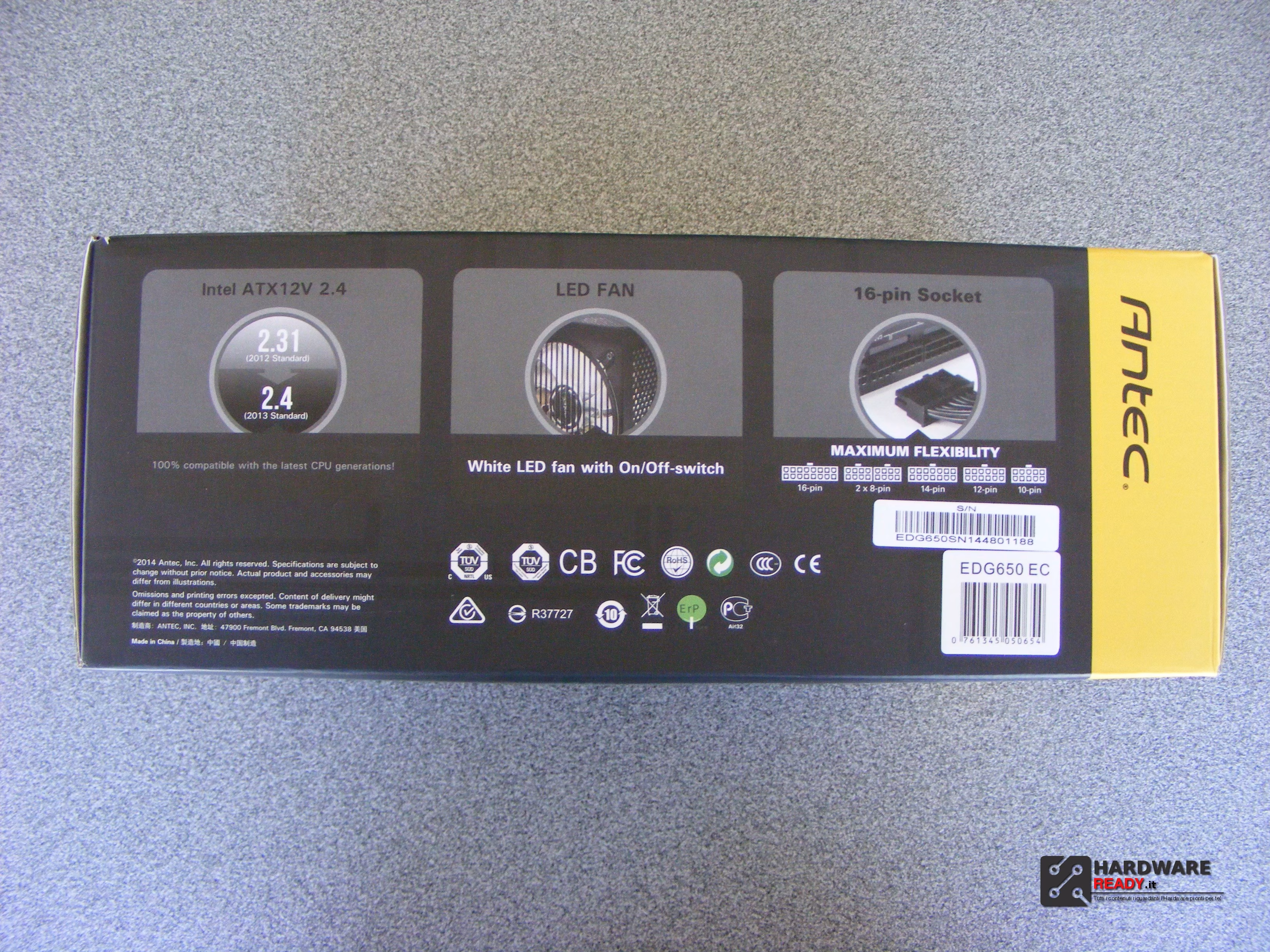

Sui lati minori vi sono le specifiche della connettività modulare, le misure del prodotto e la tabella con le specifiche delle uscite.

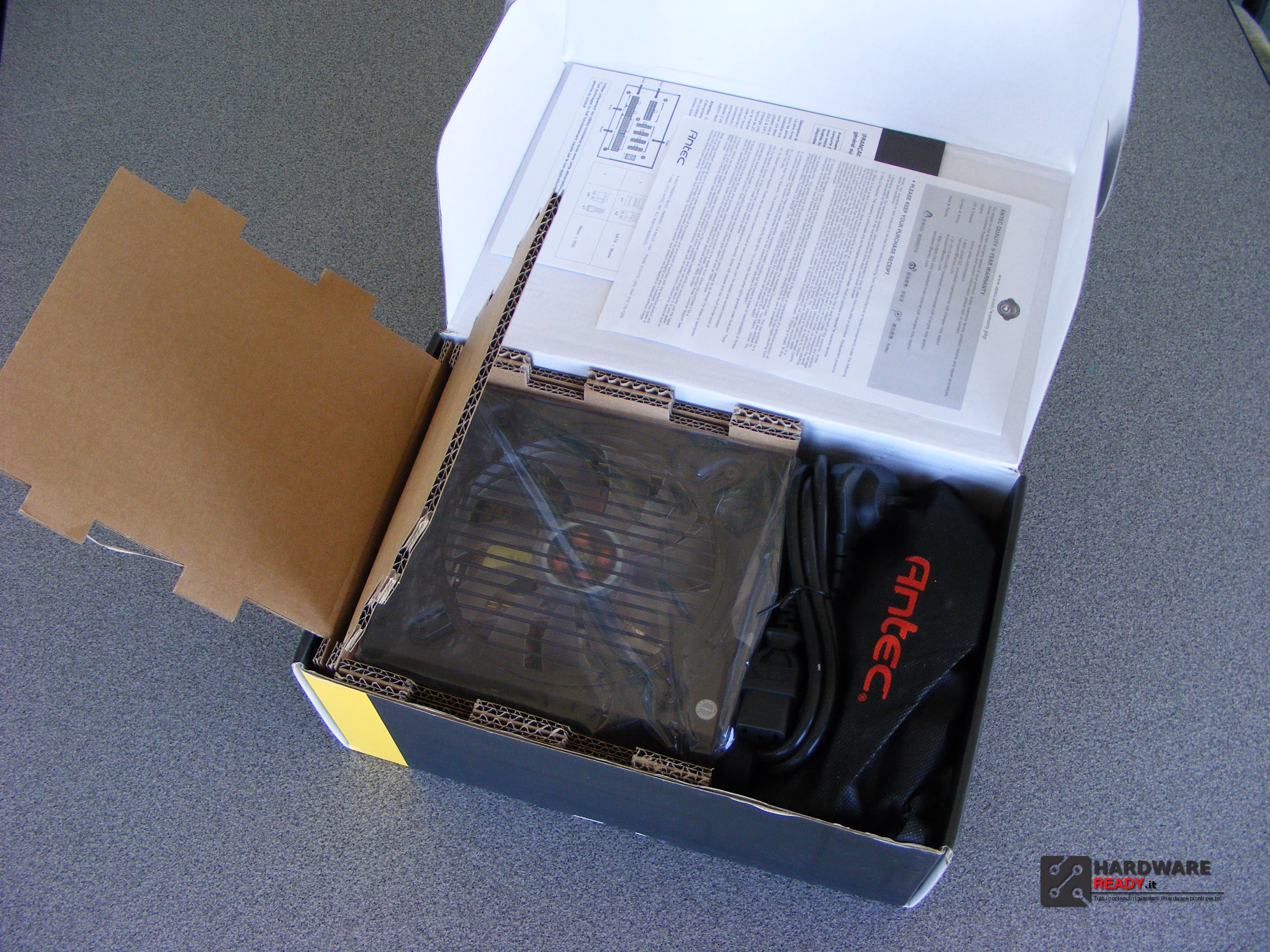

Come si vede in foto, il prodotto è ben protetto dal cartone con struttura a nido d’ape su ogni lato, affianco la cavetteria e le due coppie di gommini, nelle colorazioni rosso e nera, per personalizzare ed isolare da vibrazioni e tensione il computer.

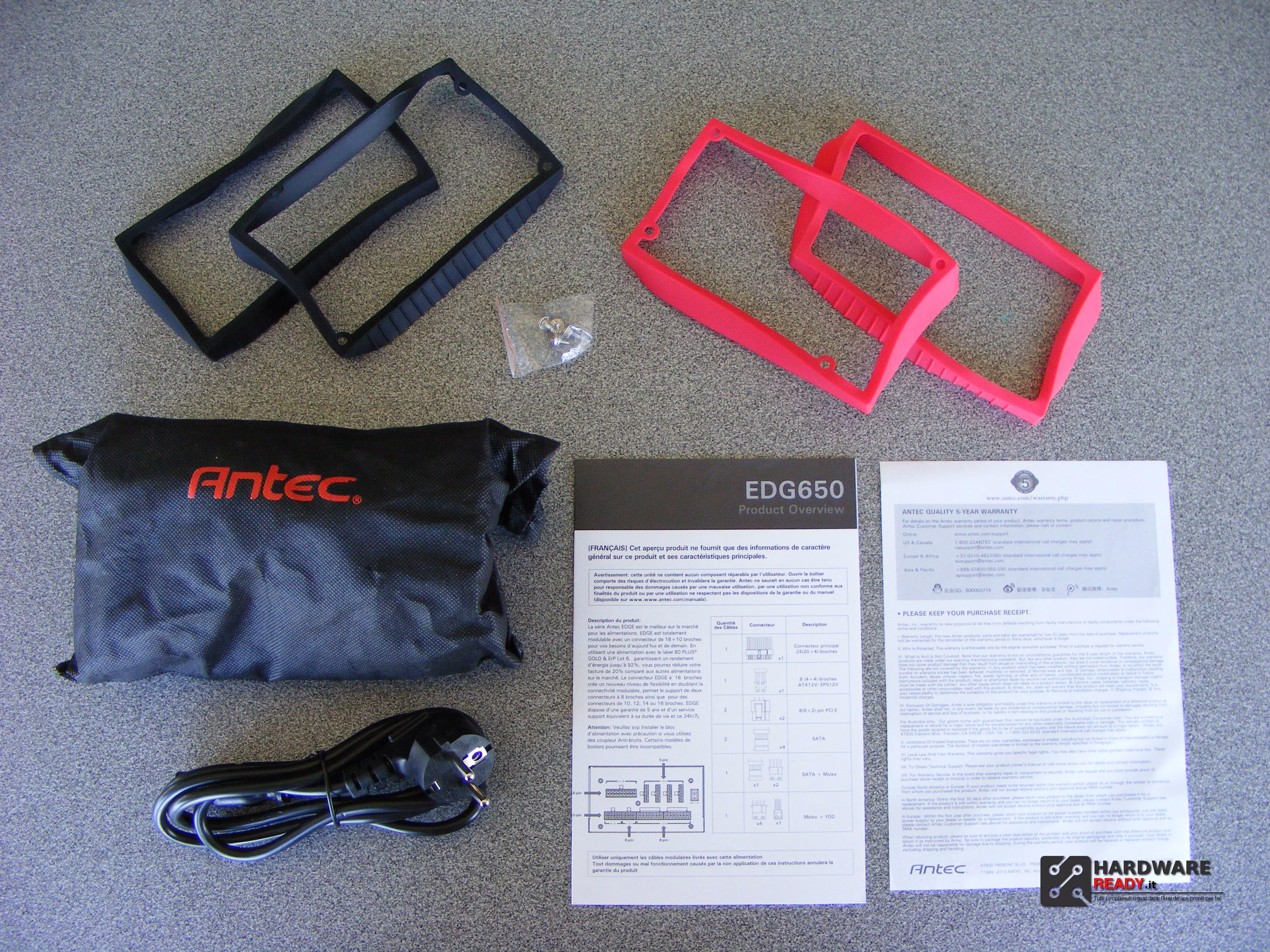

Scarno invece il Bundle, composto dalle due coppie di gommini colorati e le 4 viti per fissarlo. Ovviamente è presente la cavetteria modulare, il cavo AC, le istruzioni ed il certificato di garanzia (ricordiamo che ne è provvisto di ben 5 anni), ma nessun accessorio aggiuntivo.

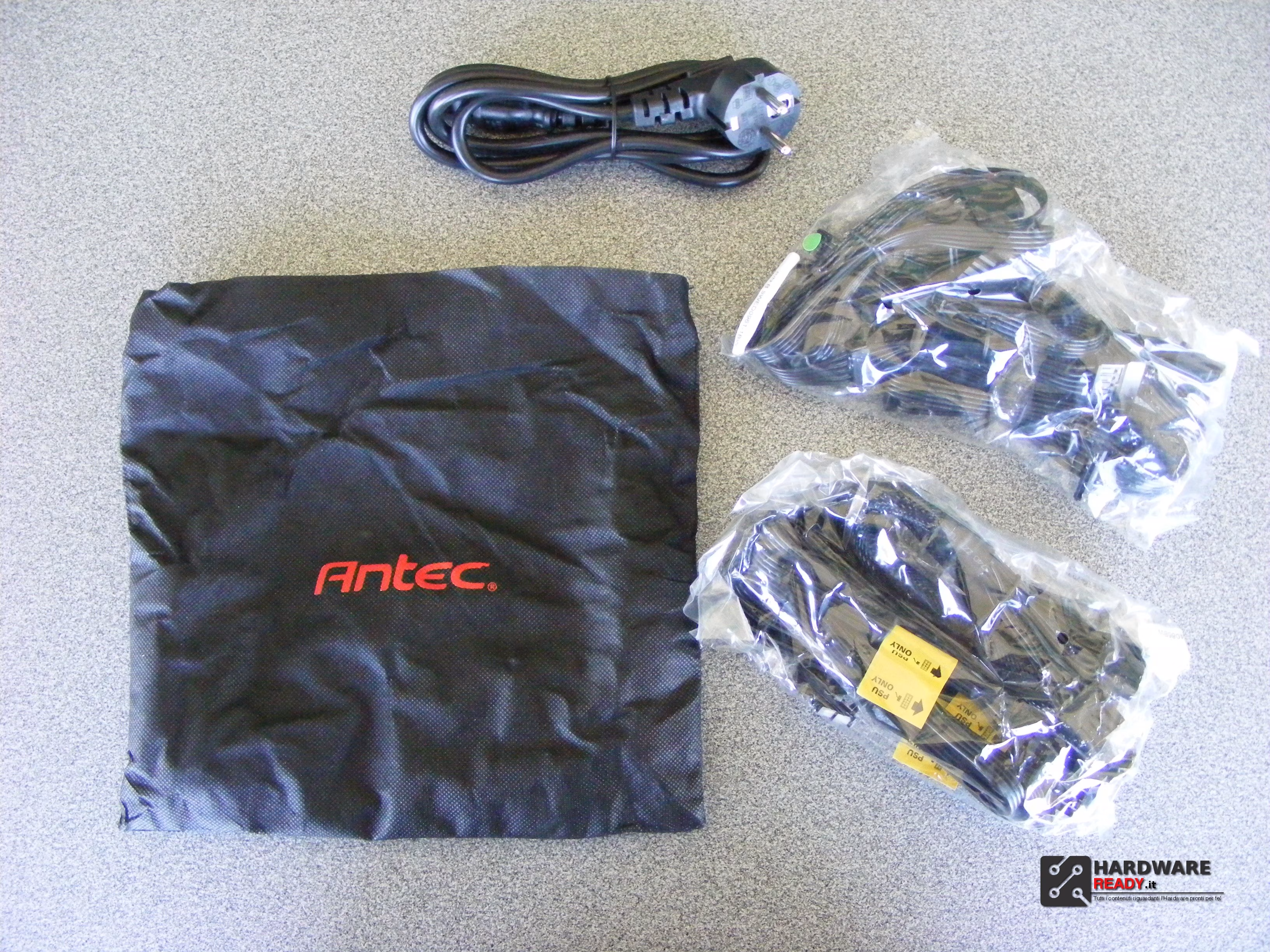

I cavi sono ben protetti nell’apposita sacca ed a sua volta in due buste separate e sigillate.

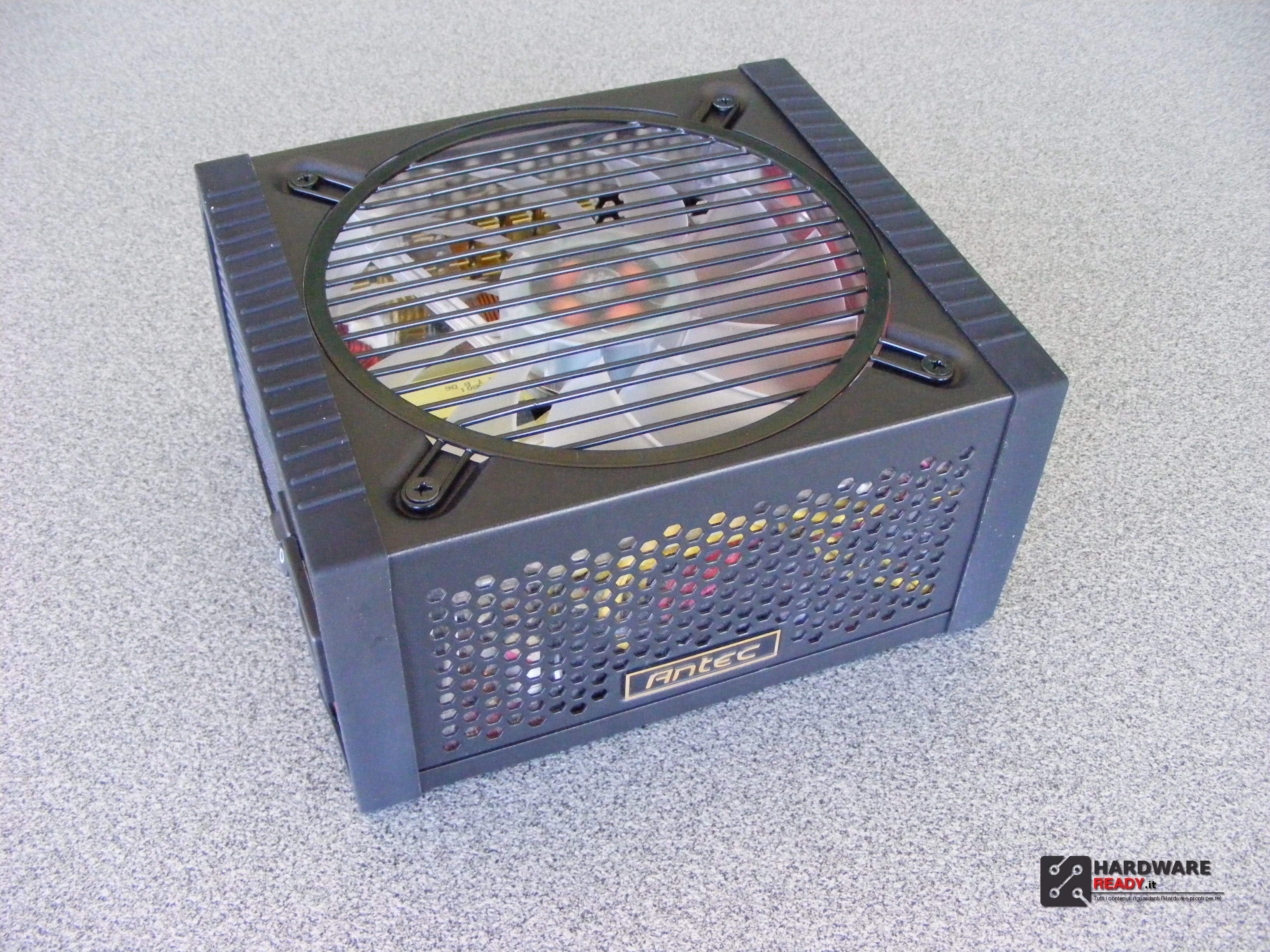

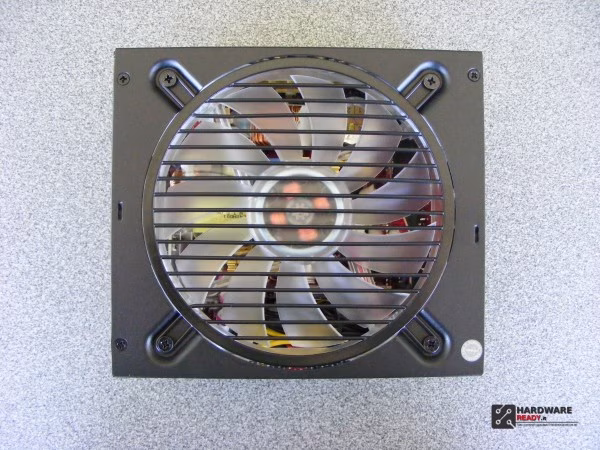

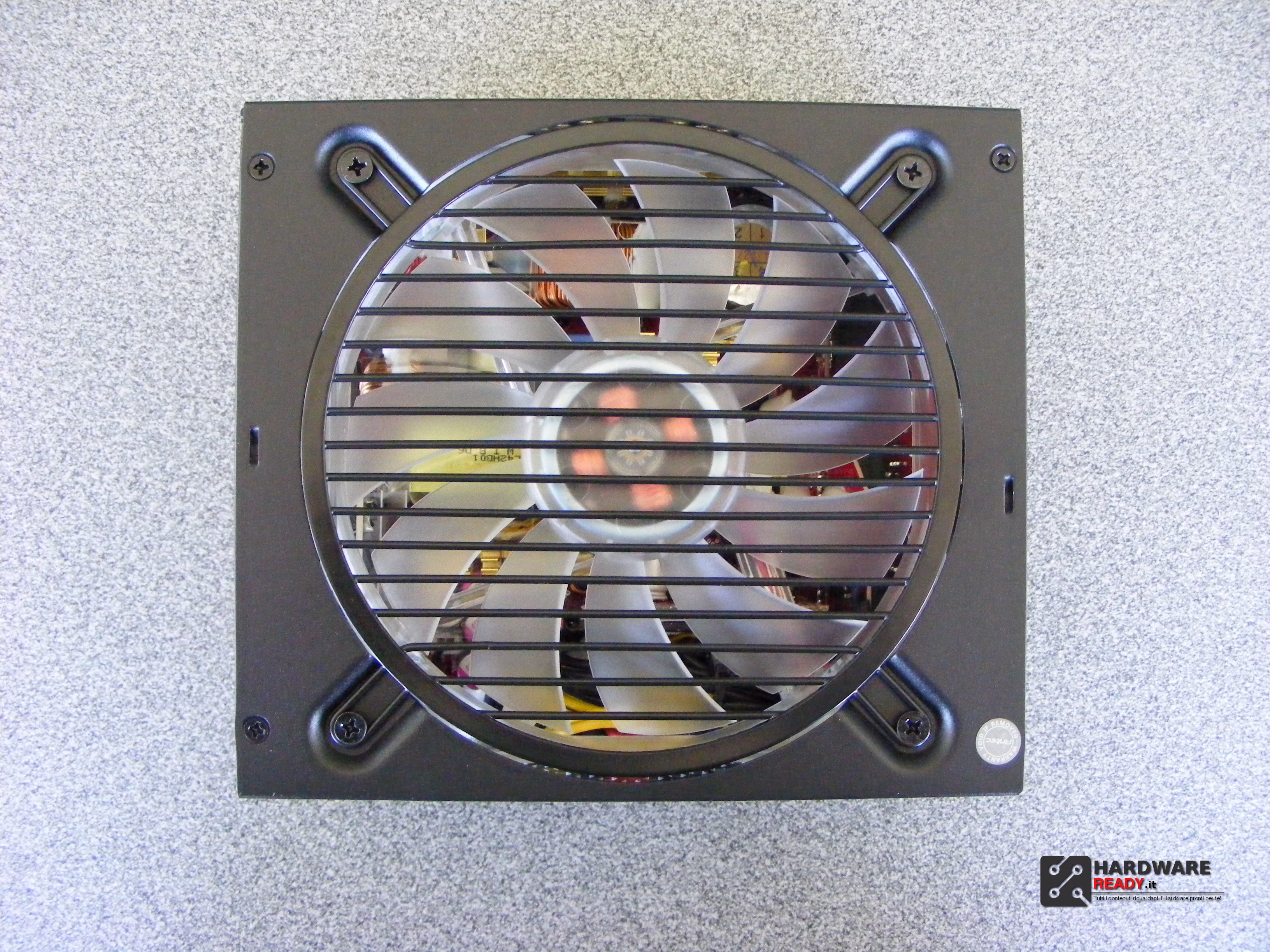

Design lineare e pulito con struttura a nido d’ape che rende il tutto molto solido. Si intravede la possente ventola da 135mm a LED grigia opaca dalla parte superiore, gradevole anche a LED spenti. La verniciatura opaca è uniforme ed antigraffio, lo rende piacevole al tatto ed alla vista.

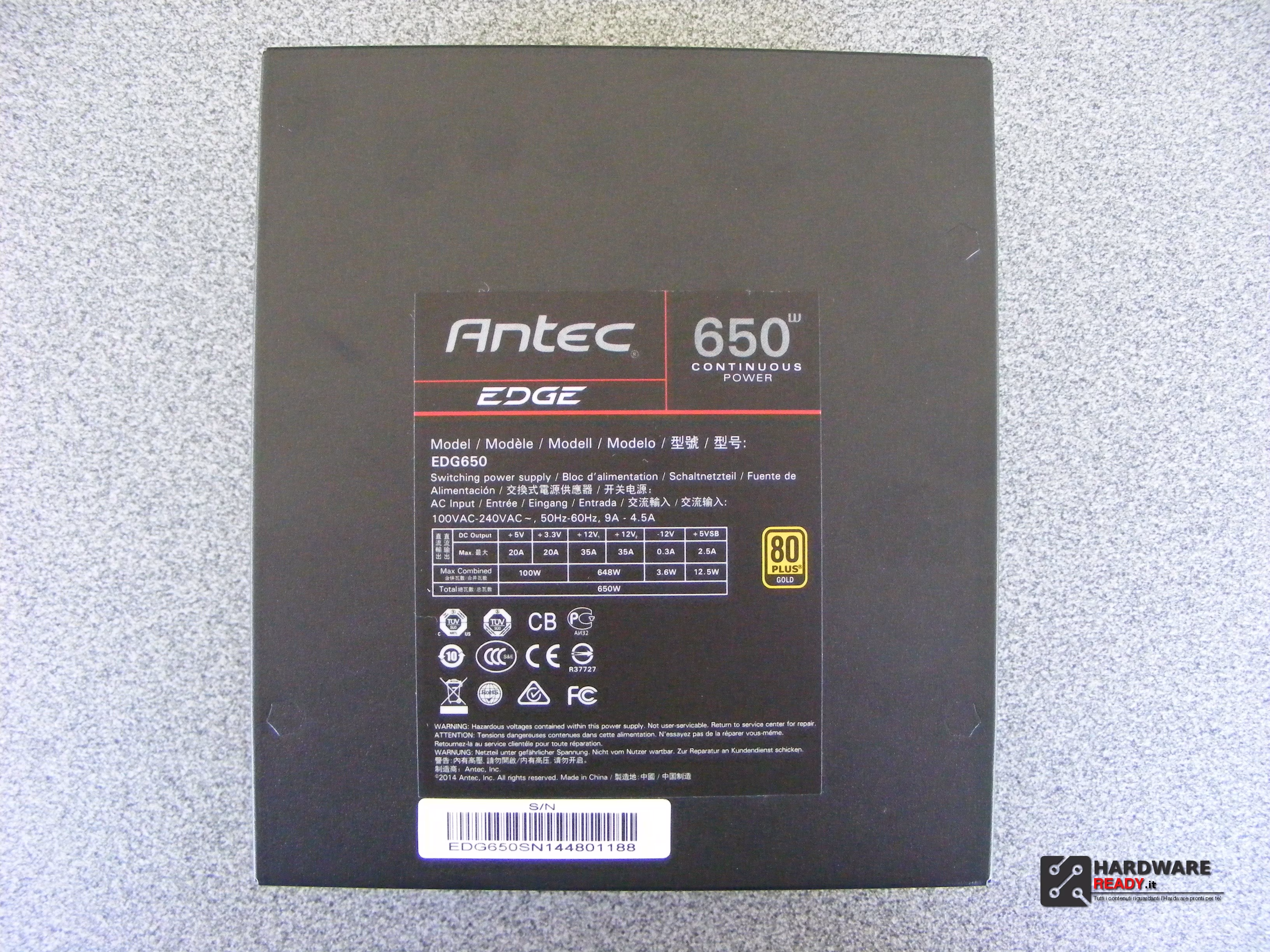

Sul fondo sono presenti le specifiche elettriche e le certificazioni del prodotto.

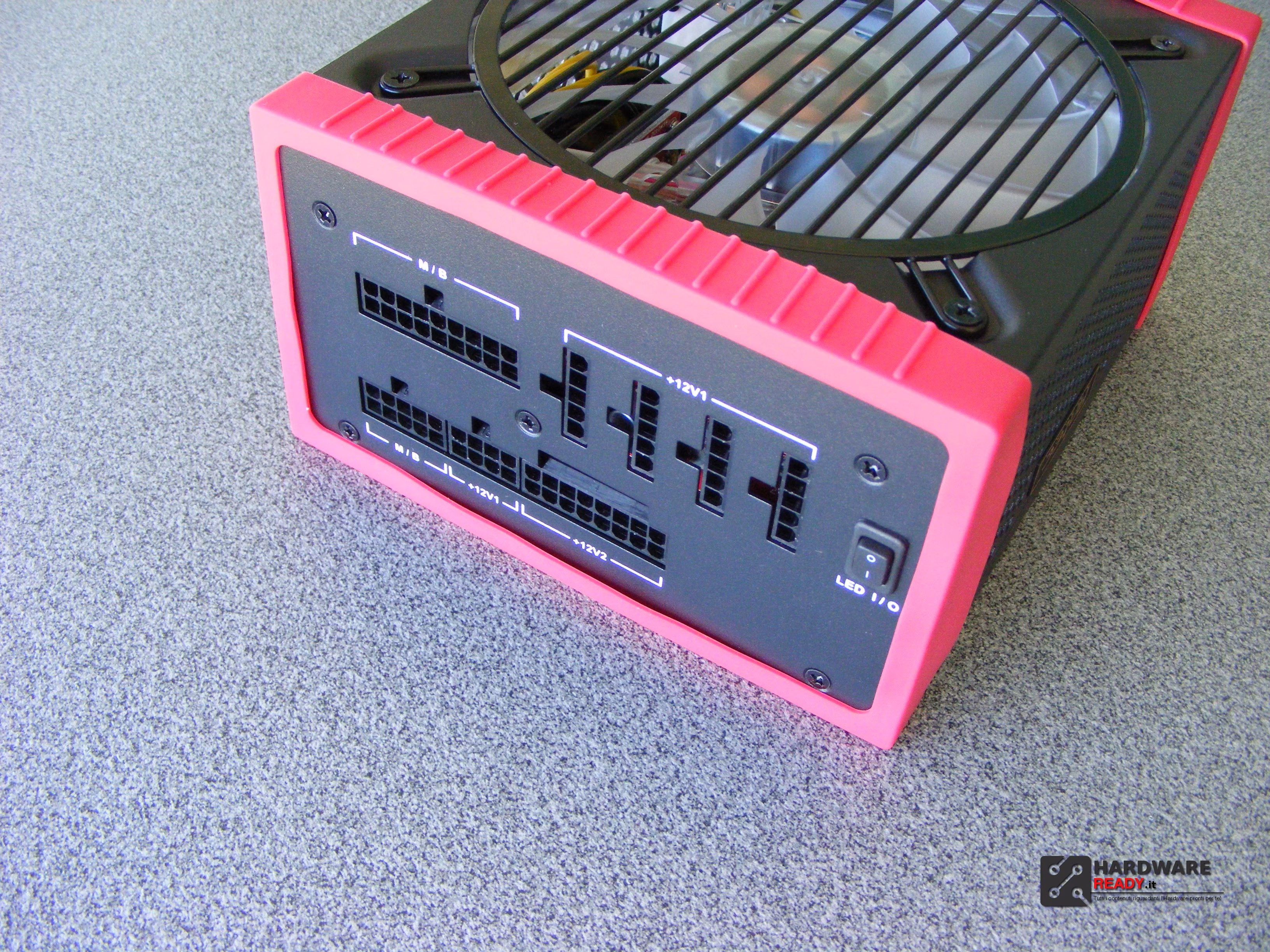

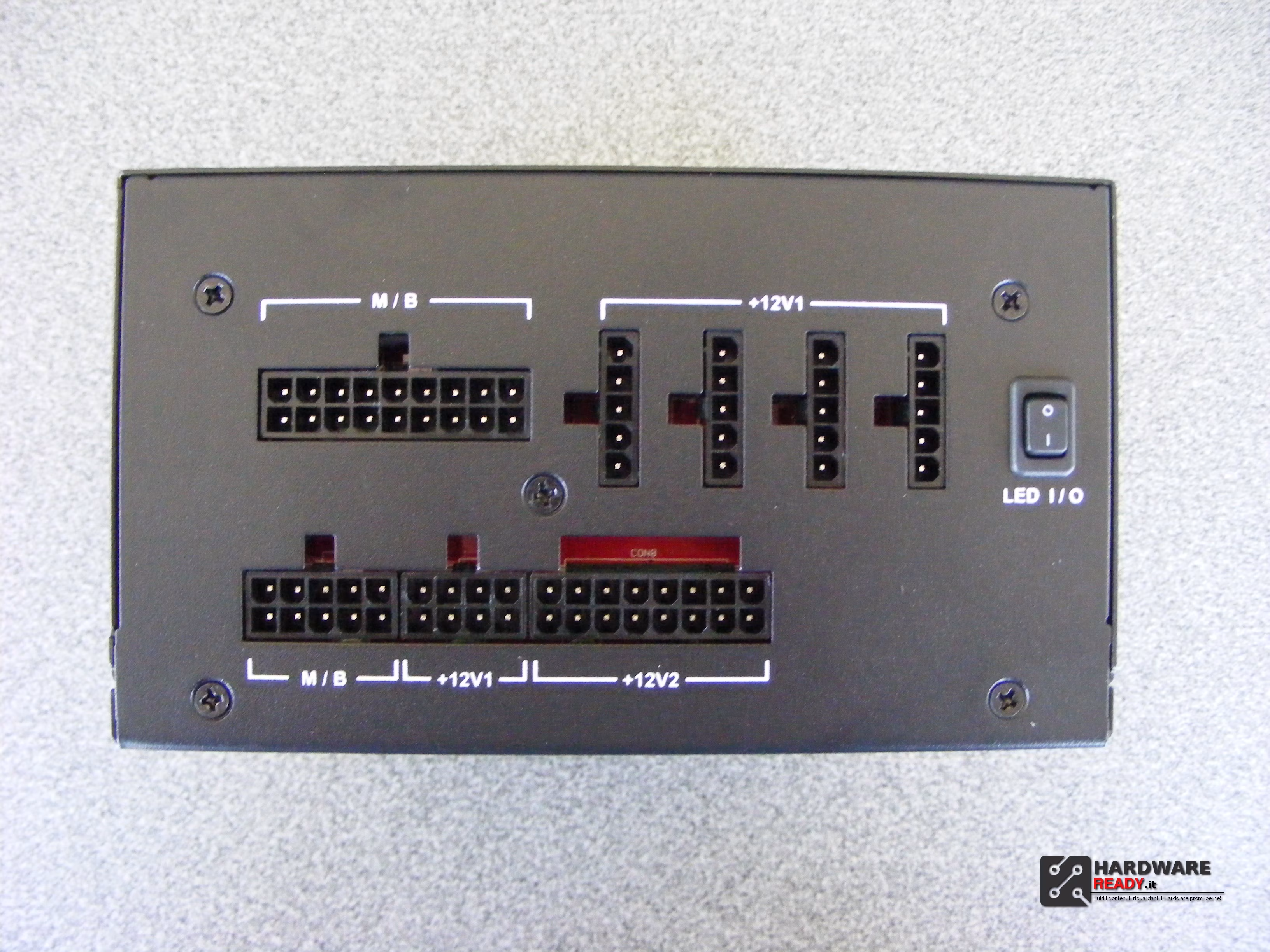

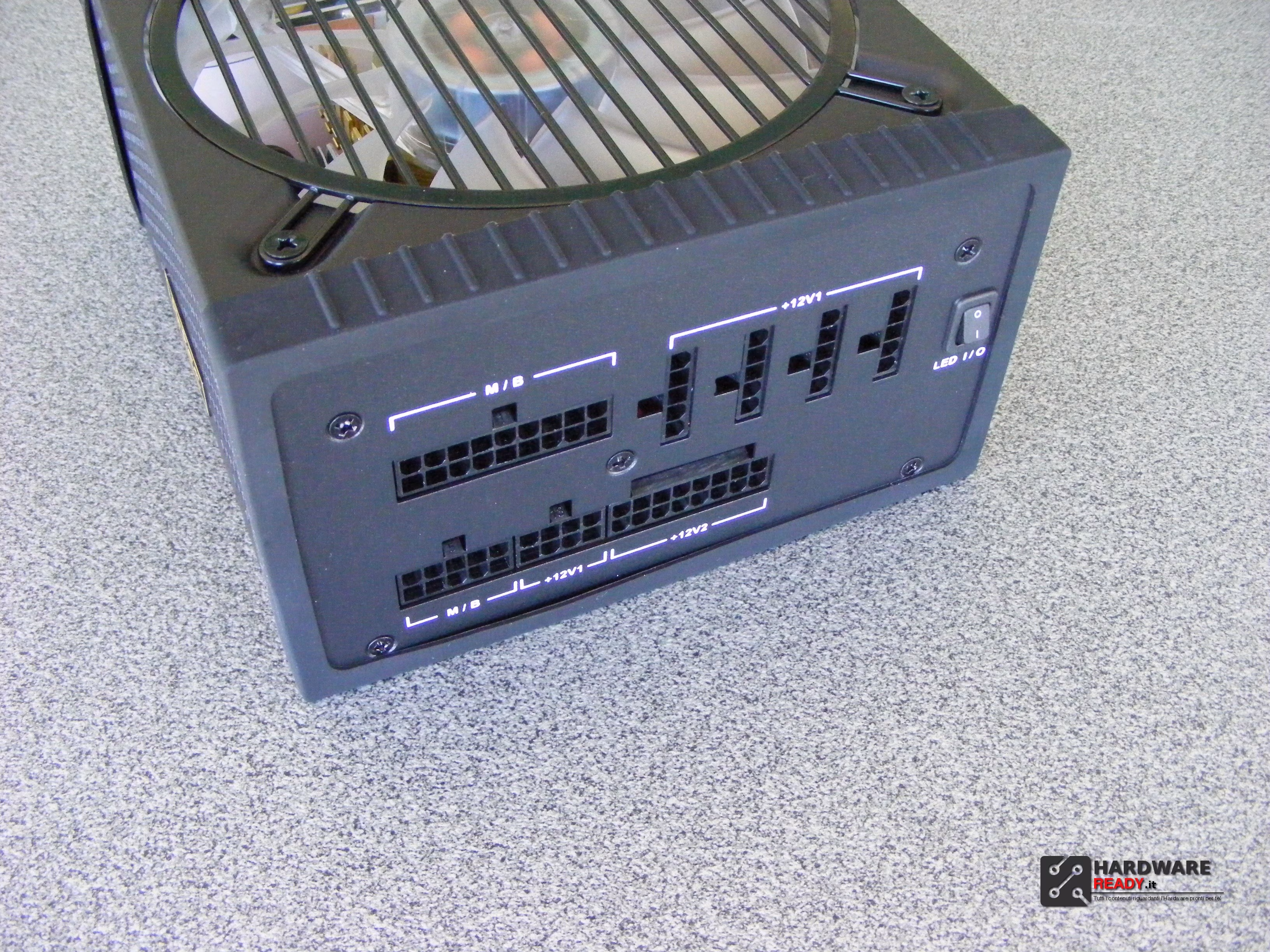

Ecco il pannello posteriore completamente modulare con a lato il pulsante per attivare e disattivare i LED.
Semplice ed intuitivo il collegamento per via delle scritte che specificano le varie uscite. Le connessioni principali sono posizionate sul lato sinistro, con scheda madre e CPU, mentre sul lato destro troviamo, in alto i 4 pin SATA, Molex e Floppy ed in basso PCI-E.

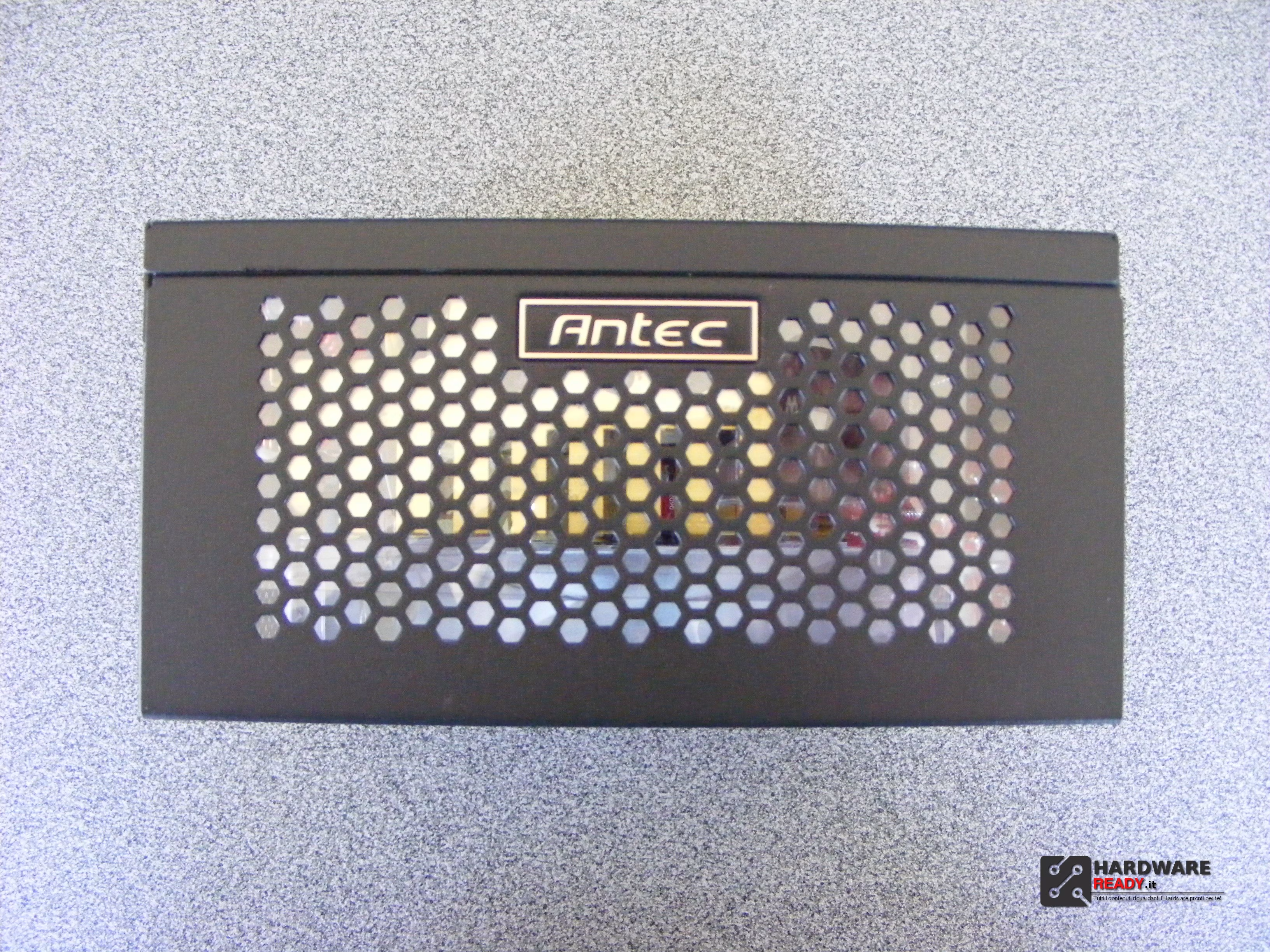

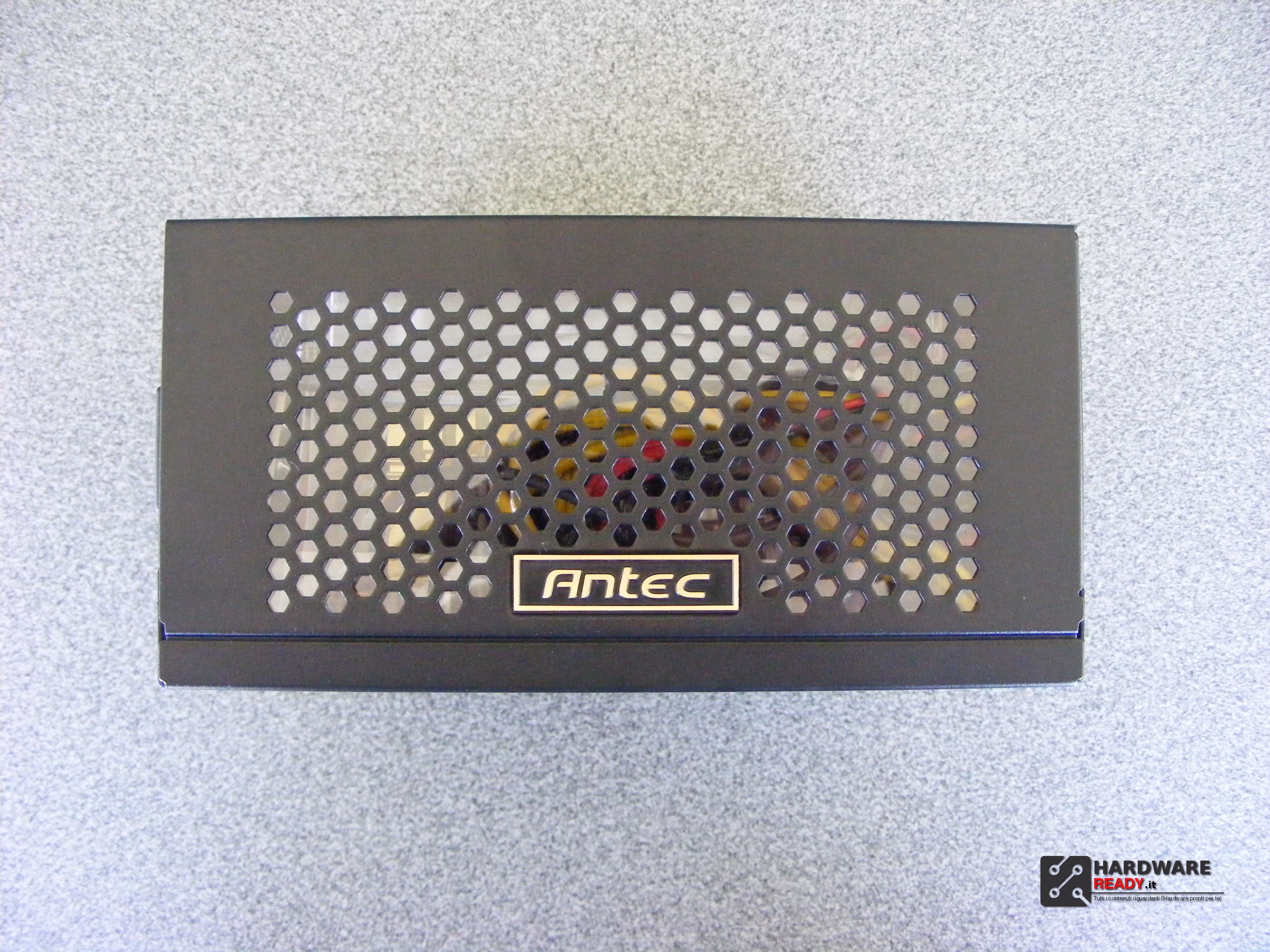

Molto belli i loghi metallici in risalto sui lati e quello adesivo rosso/nero con il logo della serie EDGE sulla parte posteriore che sarà visibile una volta montato dall’esterno.

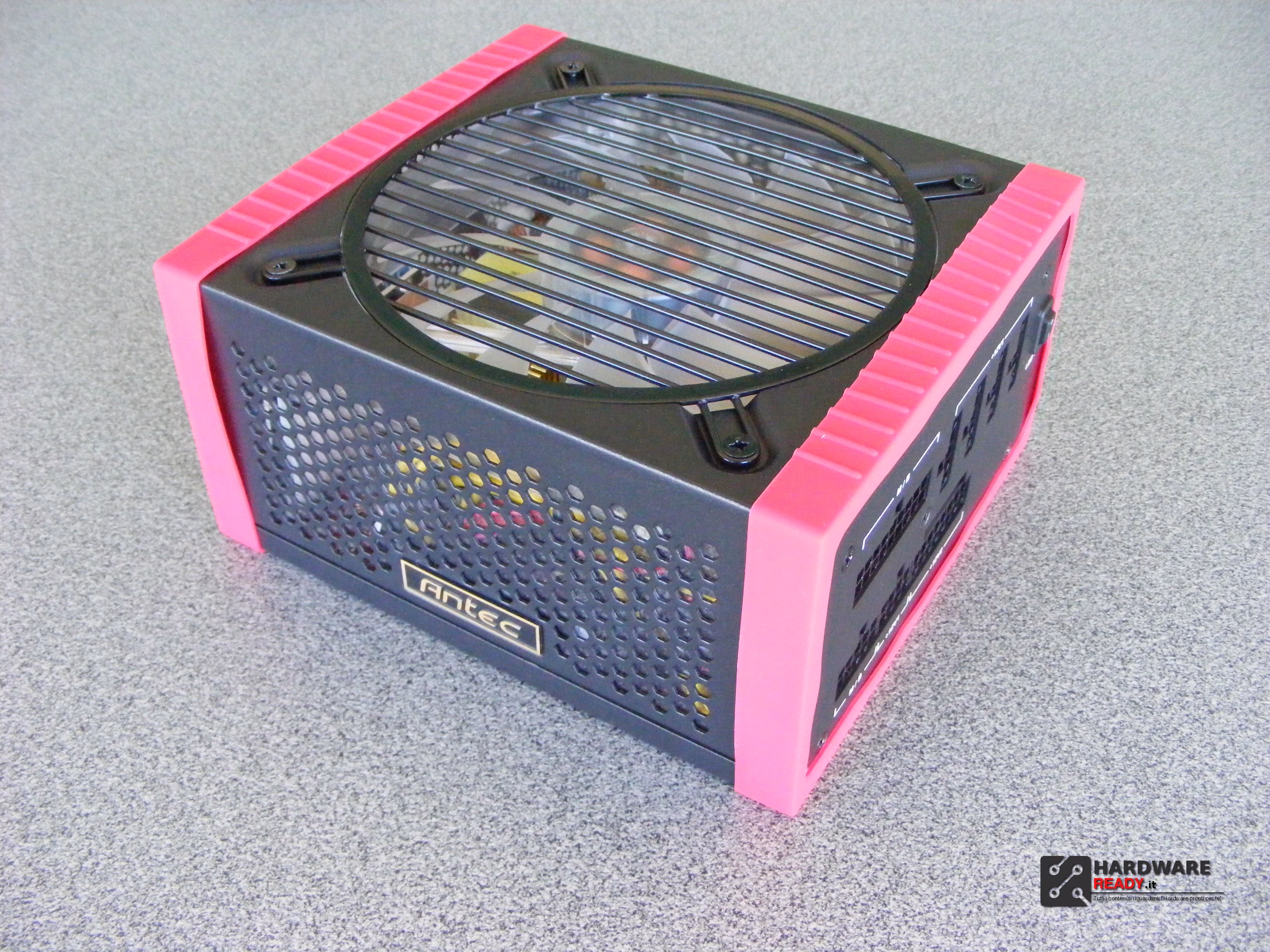

Ecco come si presenta con i i gommini montati rossi e neri. Oltre ad una funzione estetica eliminano possibili interferenze con cabinet in metallo.

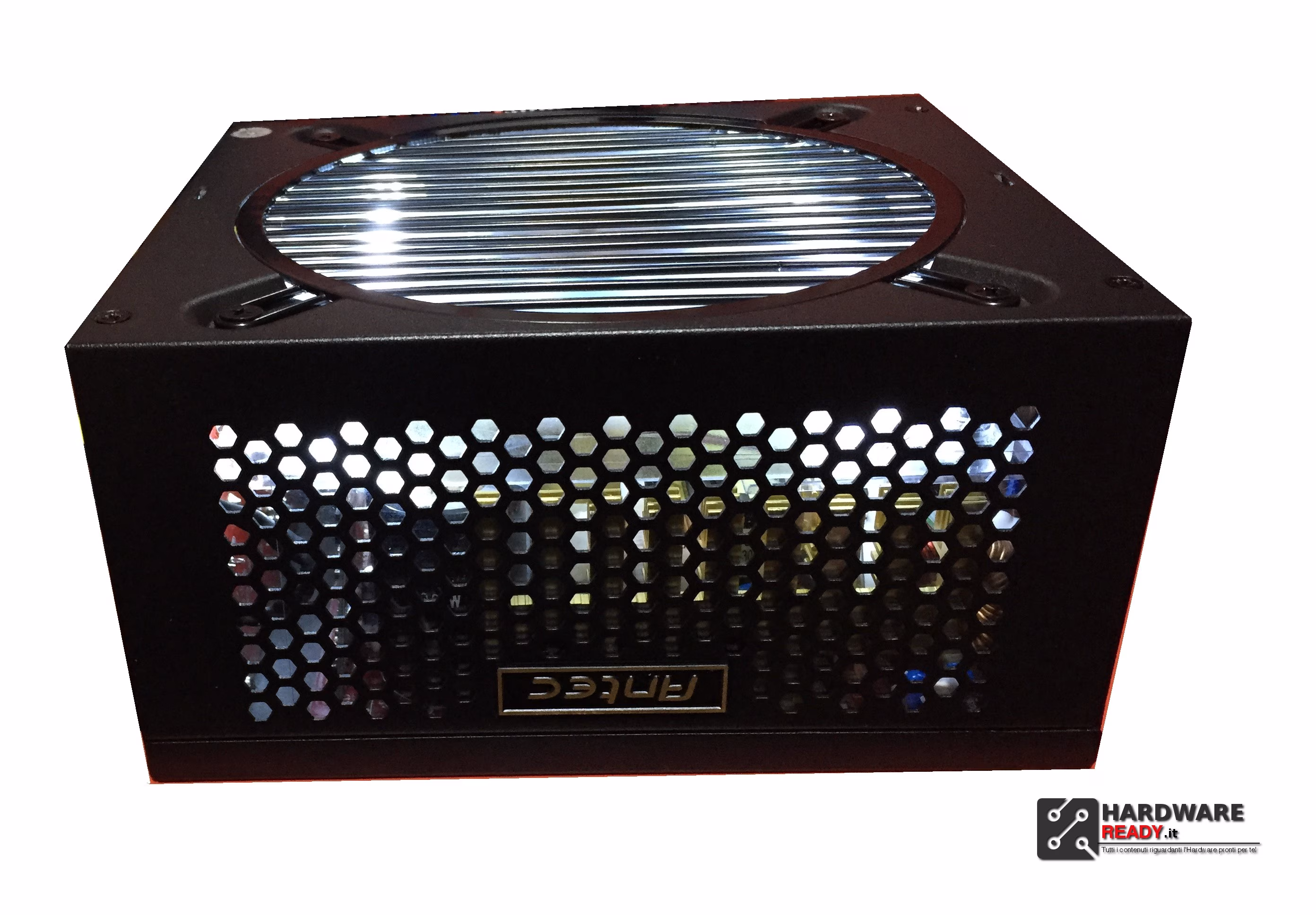

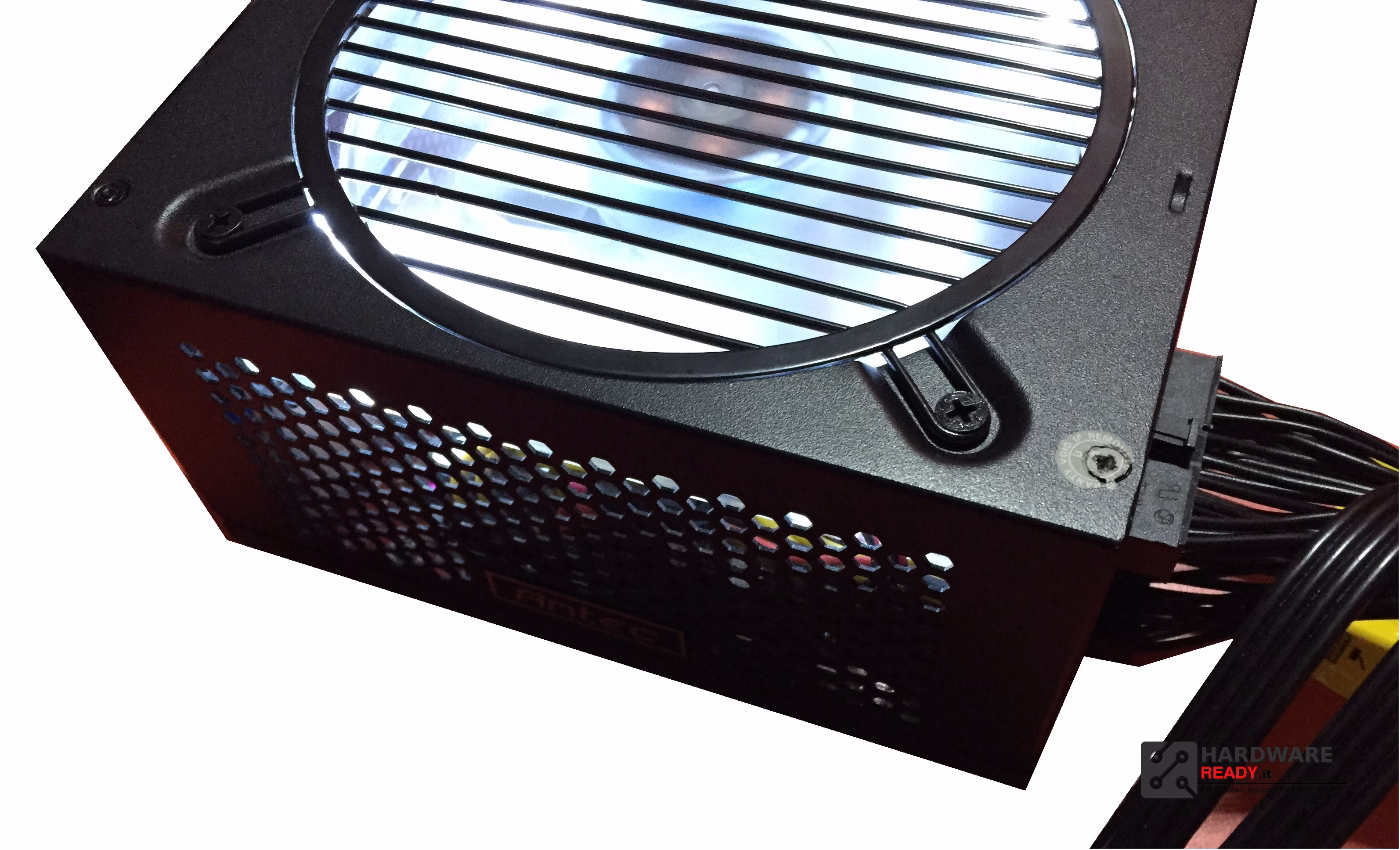

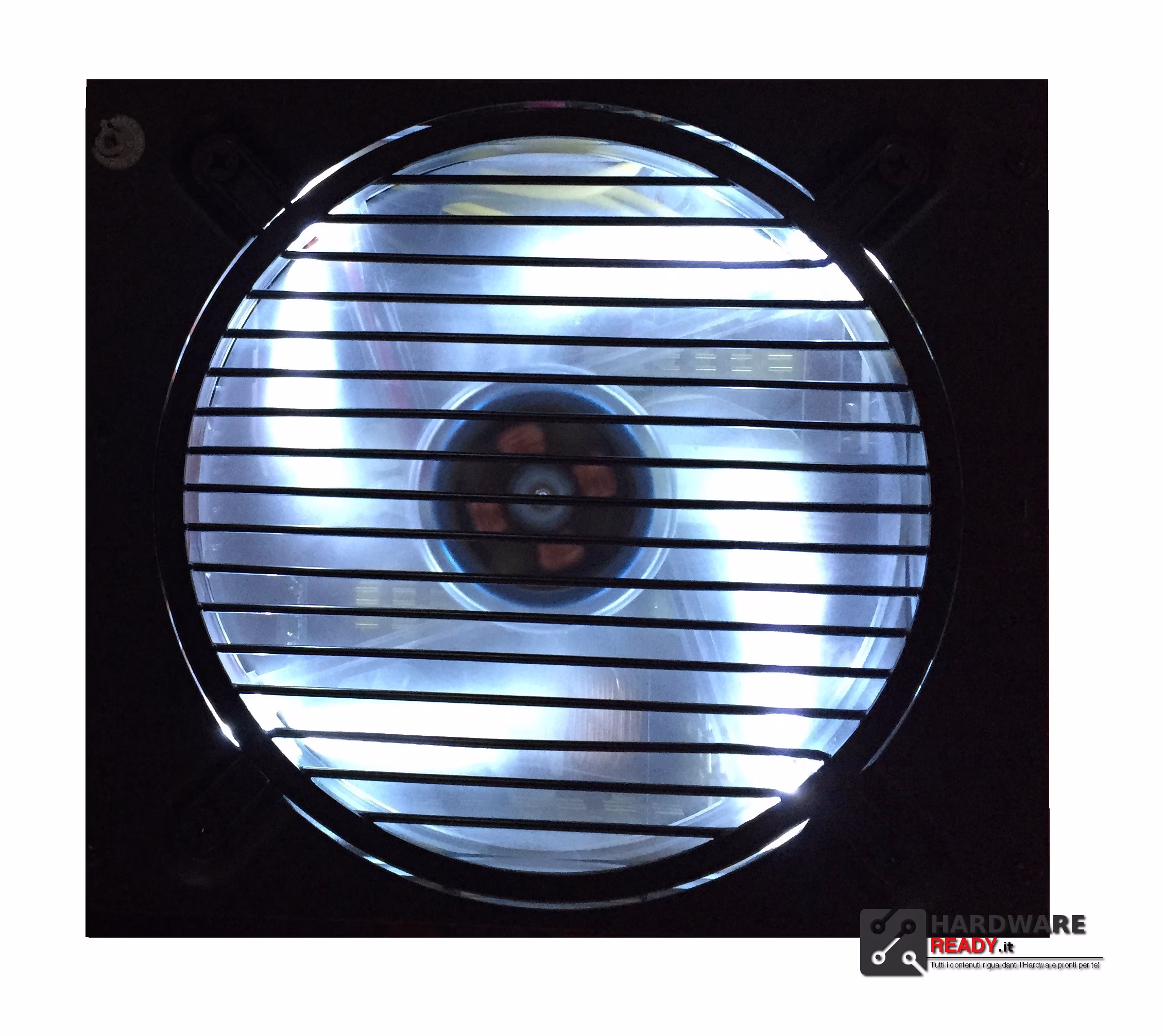

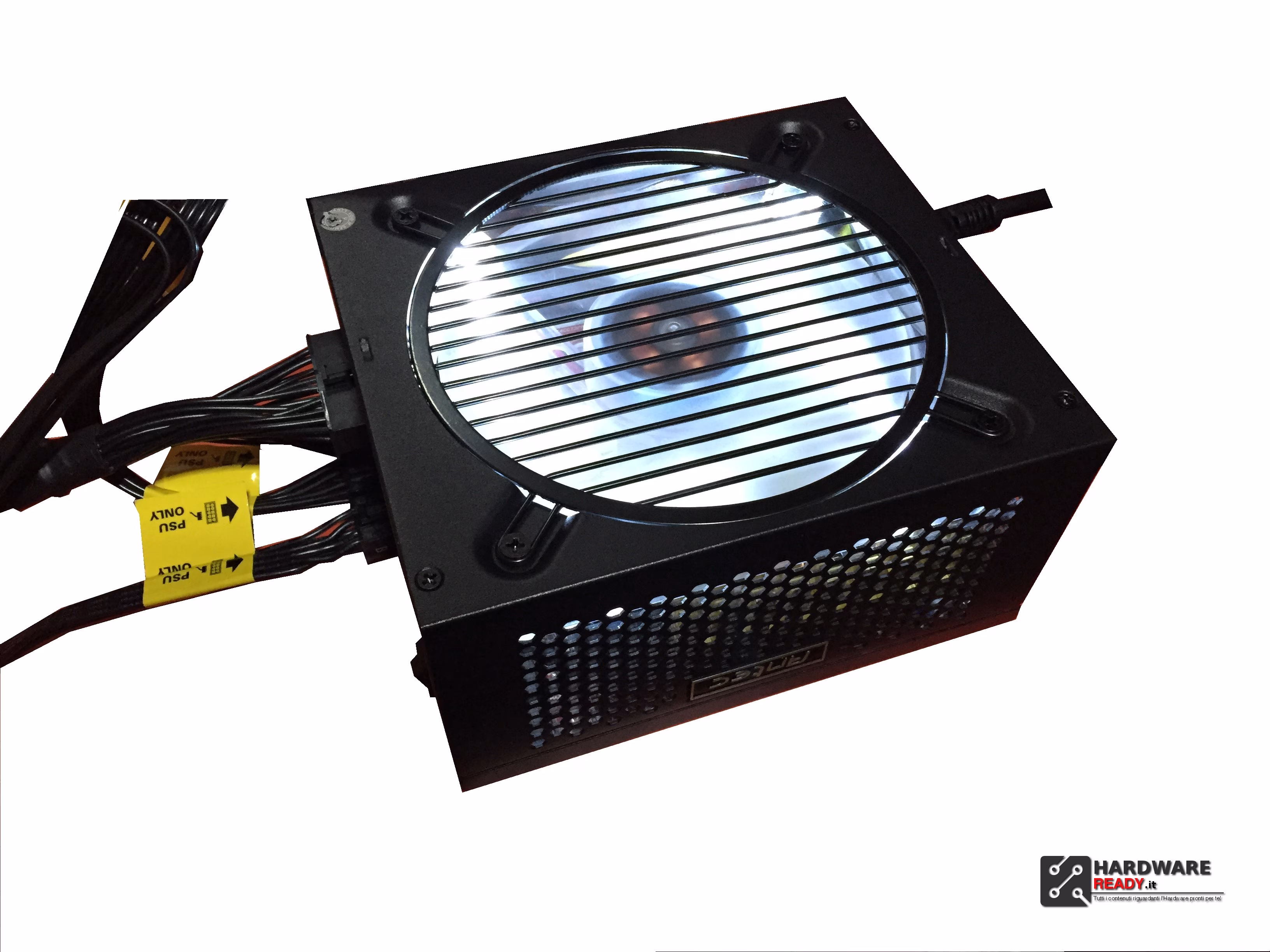

Eccolo montato e con i led accesi

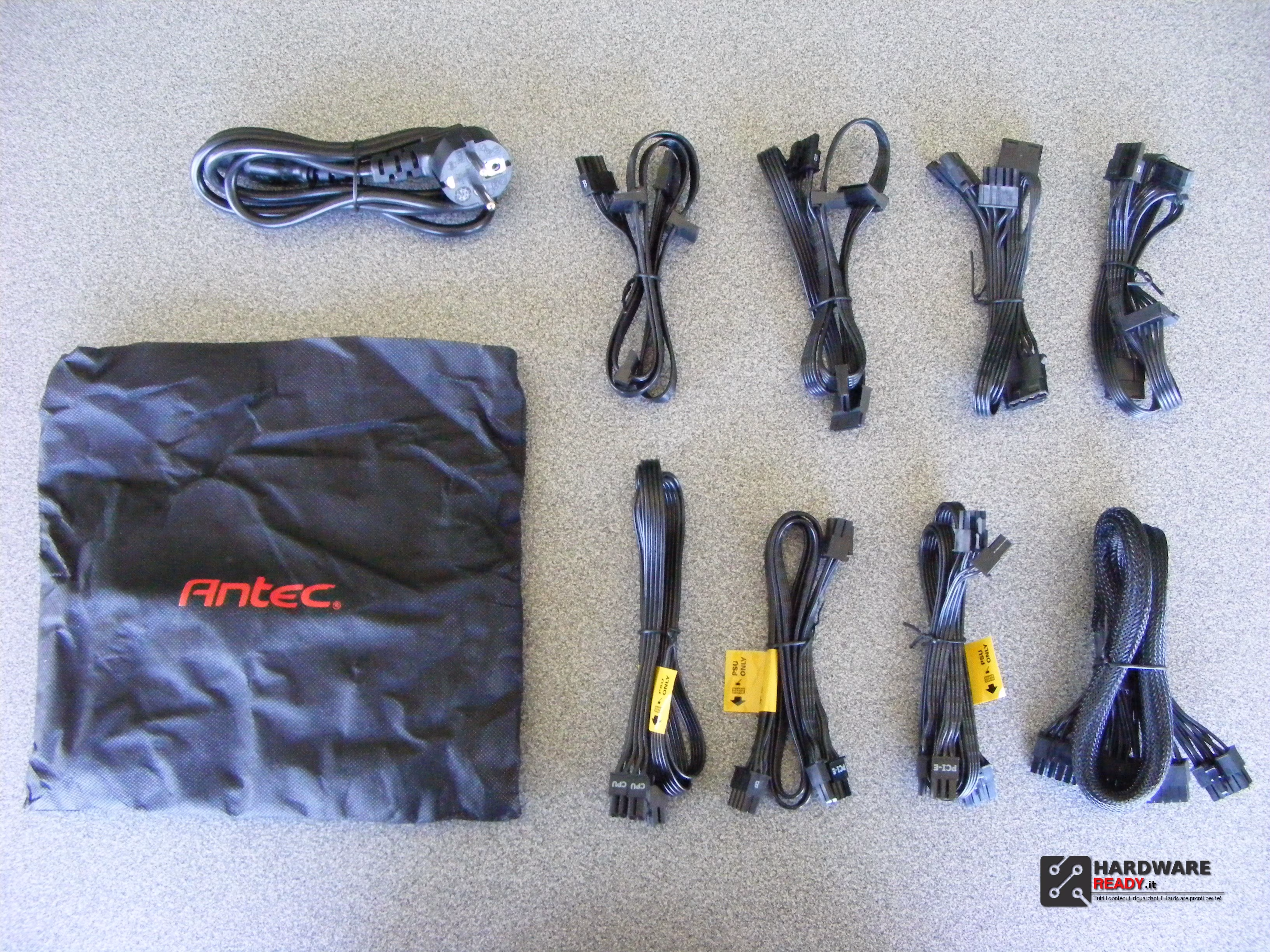

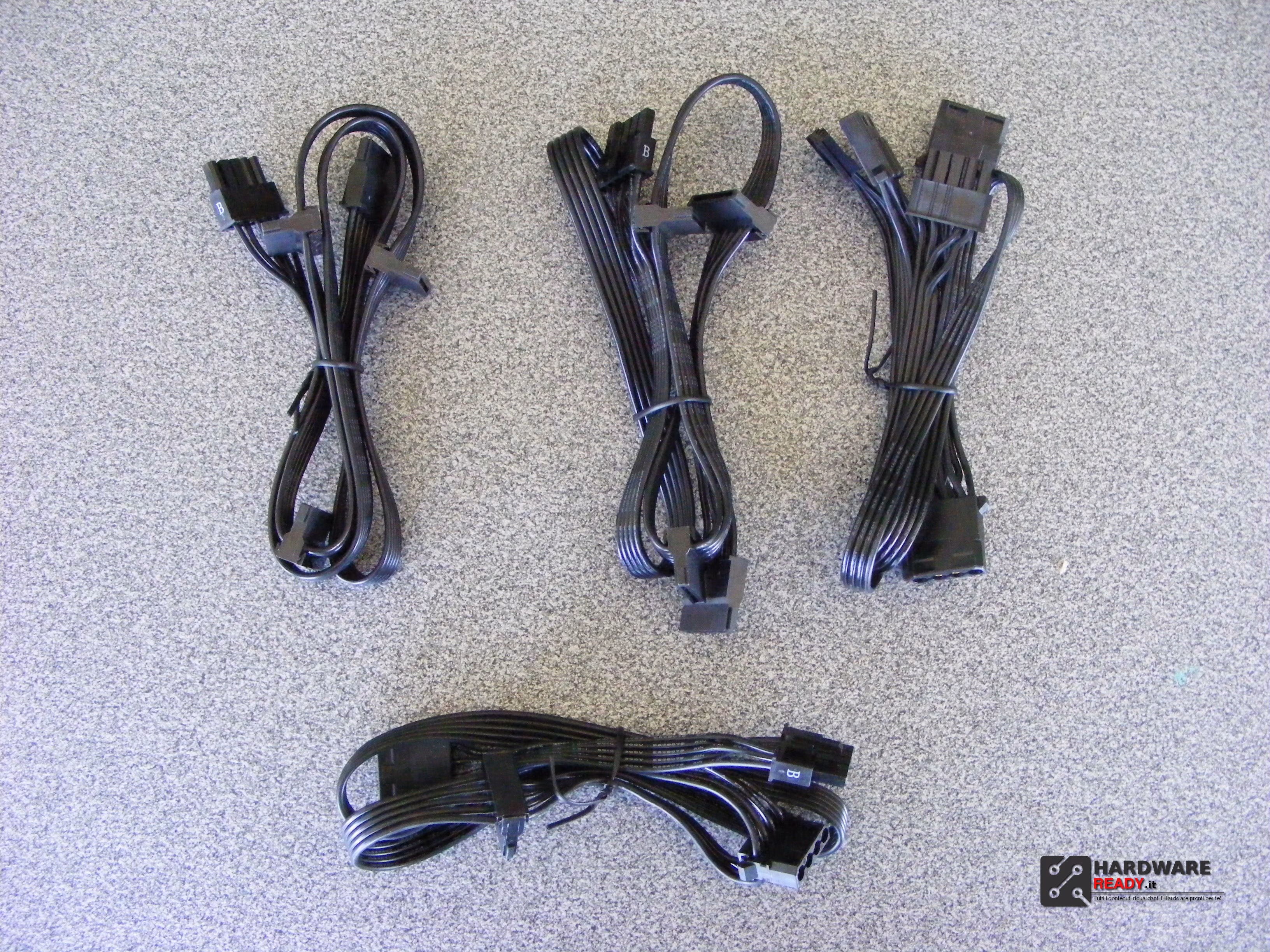

La cavetteria è completa e di buona qualità.
Tutti i cavi sono completamente neri e piatti, per ottenere un cable management perfetto ed il 24 pin della motherboard presenta anche una sleevatura (probabilmente perché non piatto come gli altri).

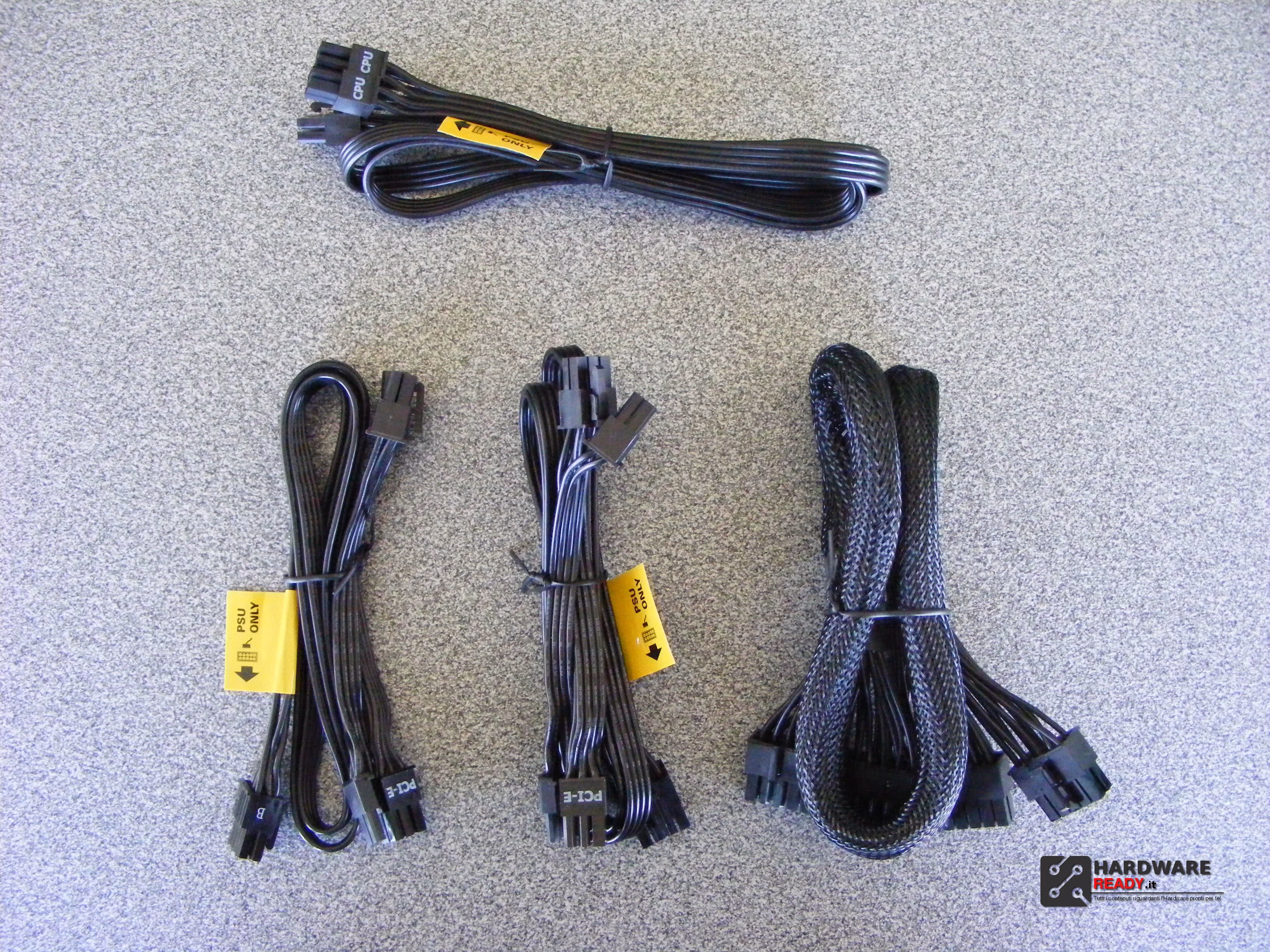

Nel dettaglio i cavi di alimentazione della scheda madre 20+4 pin, della CPU 4+4 pin. Due (a doppio connettore) i cavi di collegamento 6+2 PCI-E, per un totale di quattro connettori.

I cavi di collegamento per le periferiche: 9 SATA, 6 Molex ed 1 floppy.

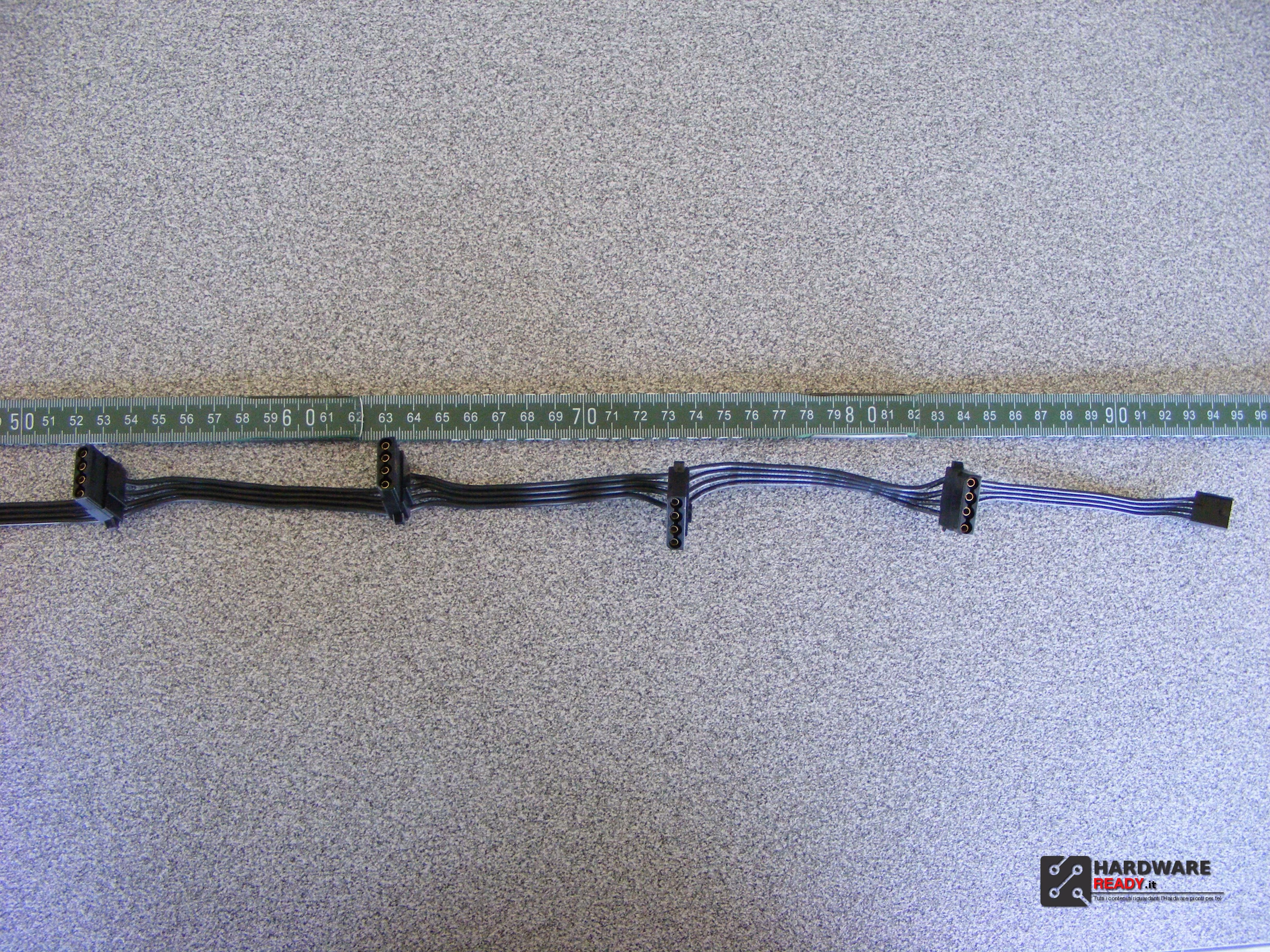

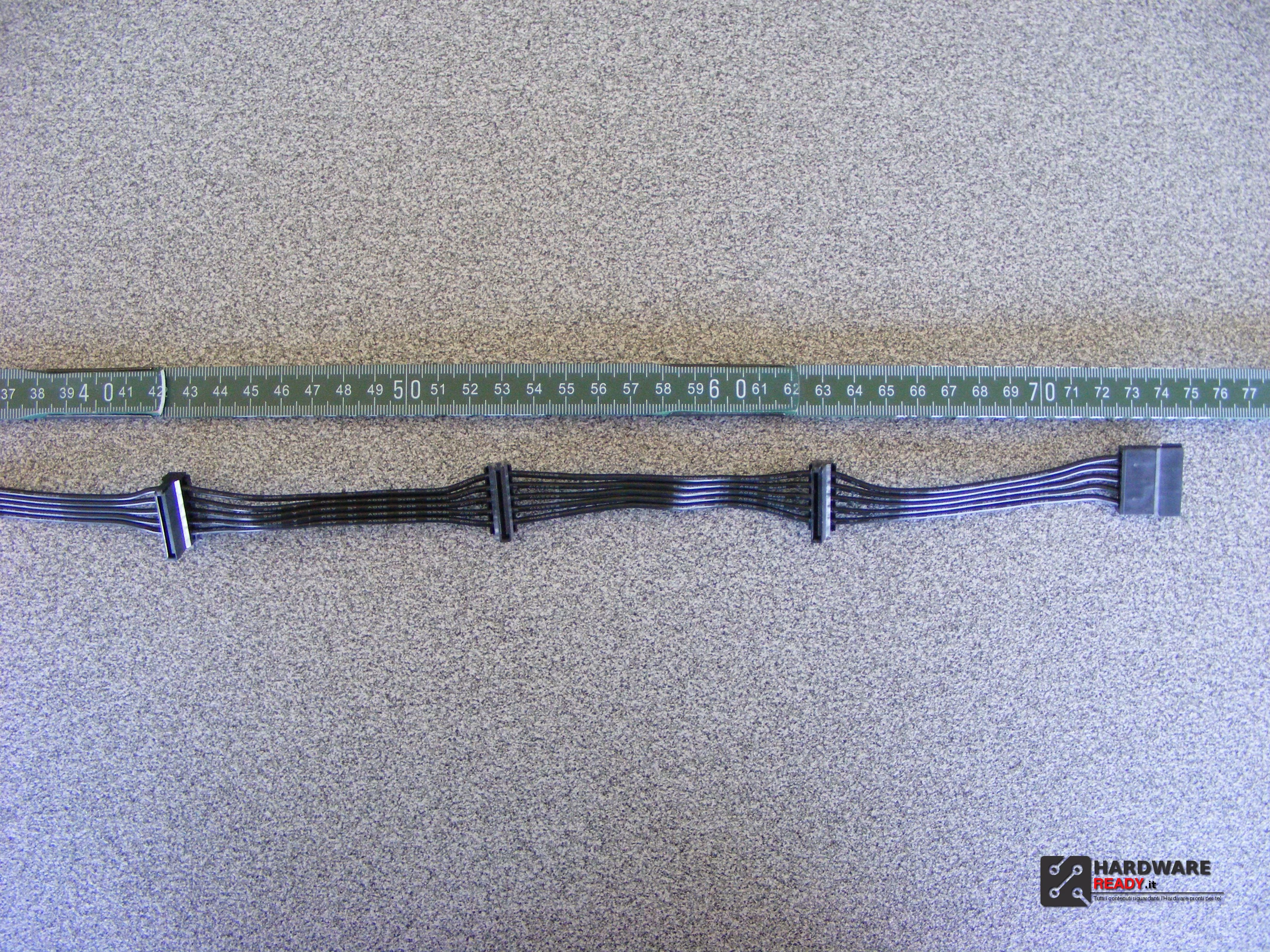

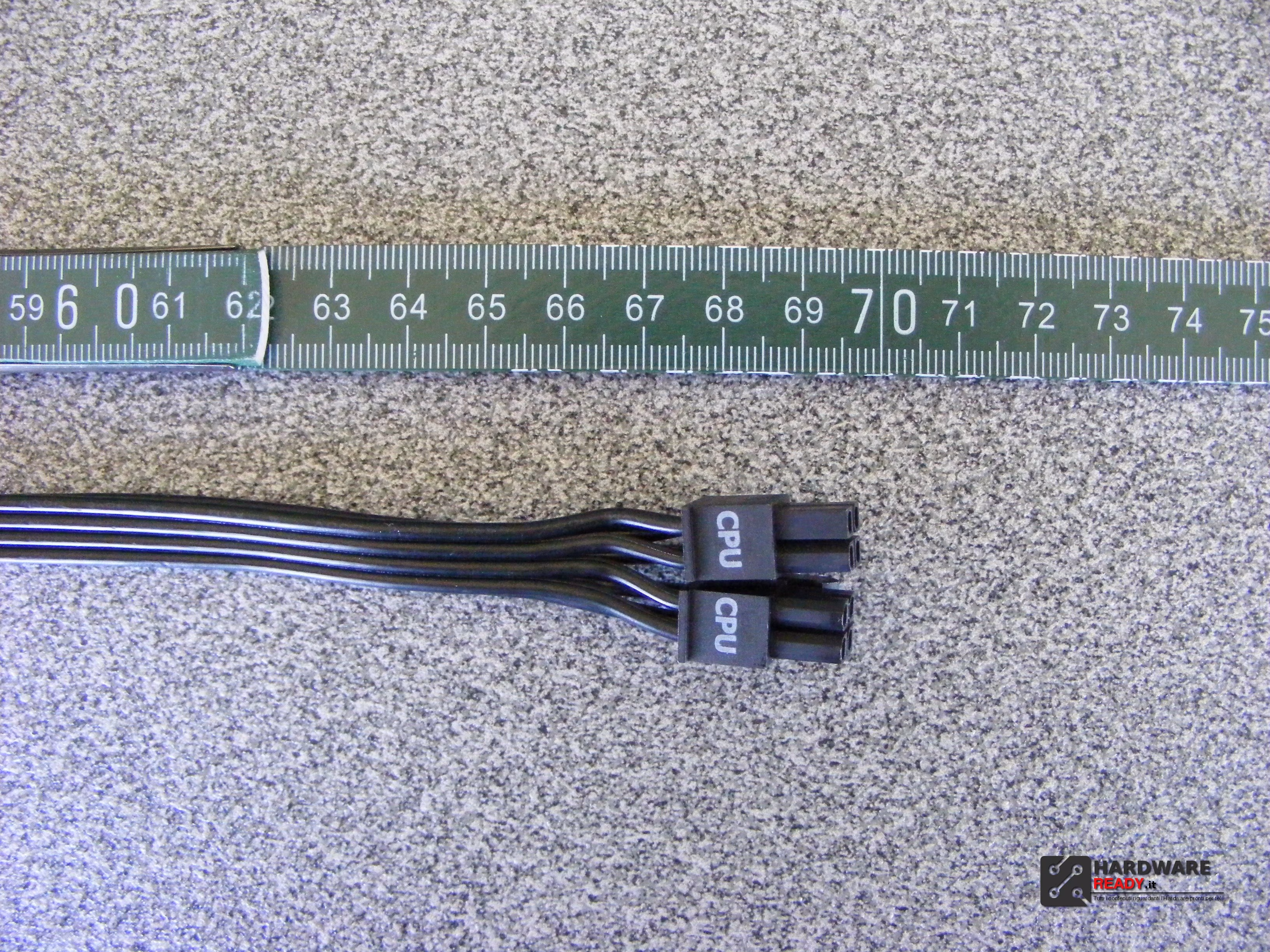

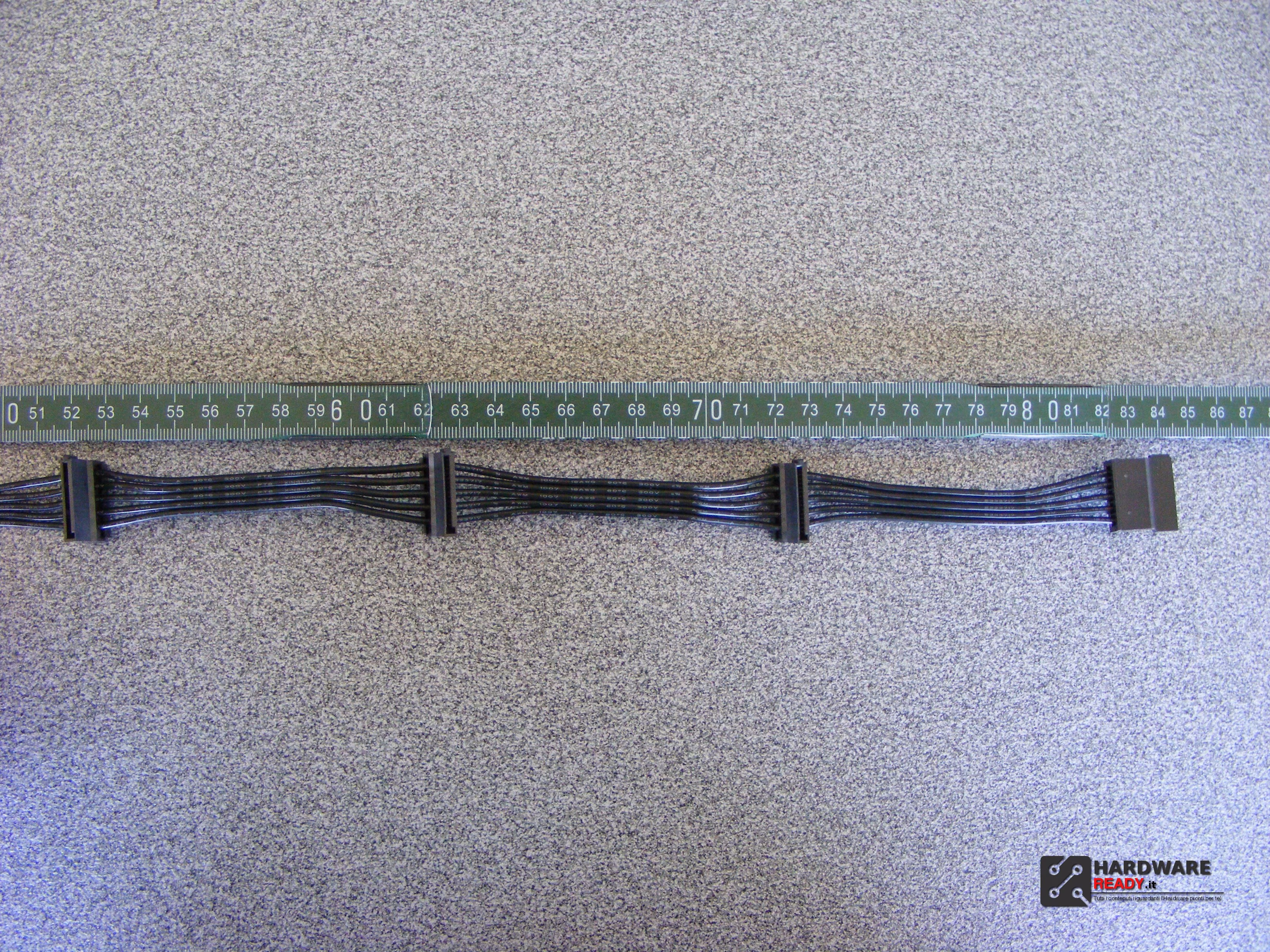

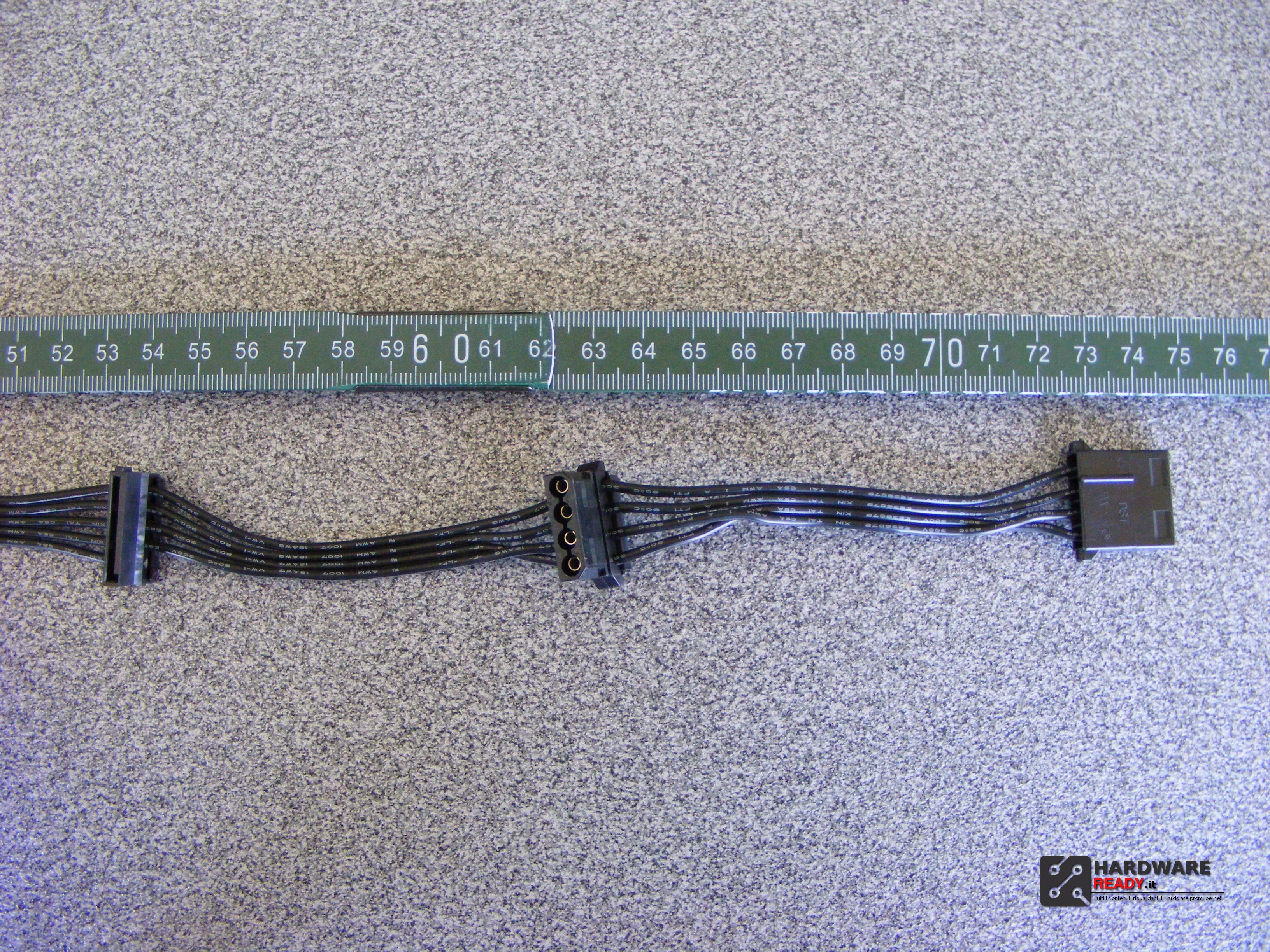

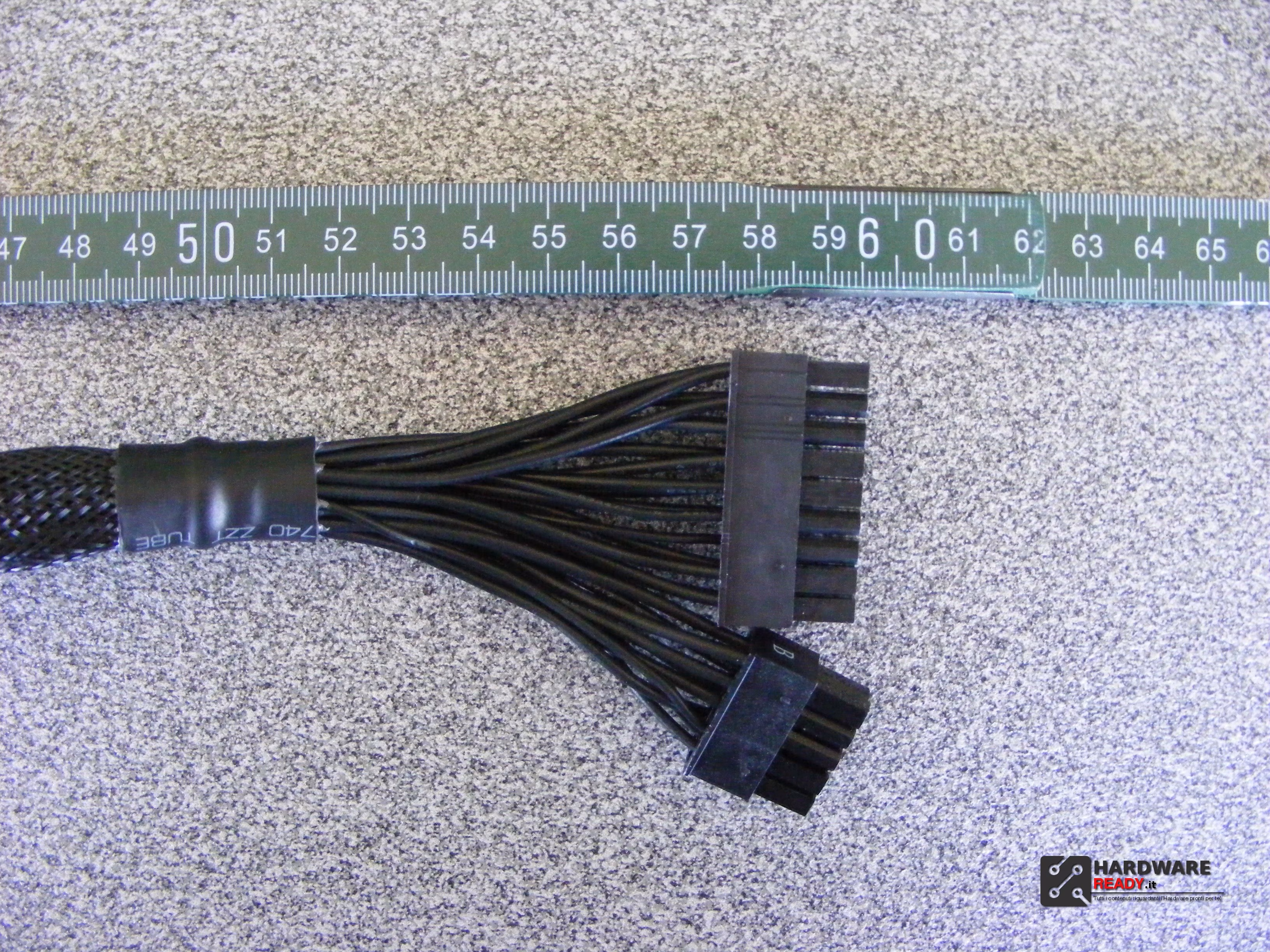

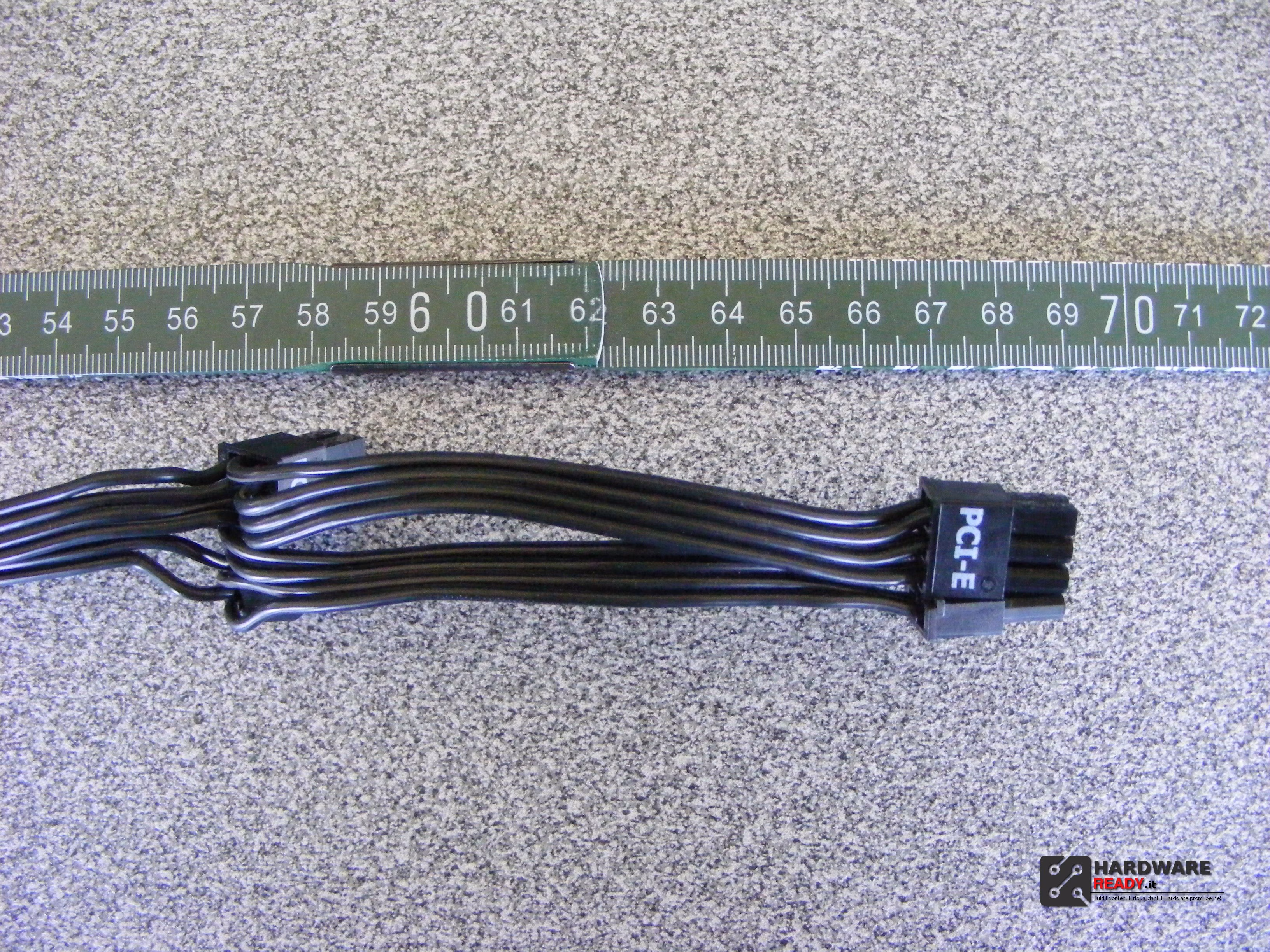

Ecco la lunghezza dei vari cavi e connettori:

Ecco il pannello posteriore completamente modulare con a lato il pulsante per attivare e disattivare i LED.
Semplice ed intuitivo il collegamento per via delle scritte che specificano le varie uscite. Le connessioni principali sono posizionate sul lato sinistro, con scheda madre e CPU, mentre sul lato destro troviamo, in alto i 4 pin SATA, Molex e Floppy ed in basso PCI-E.

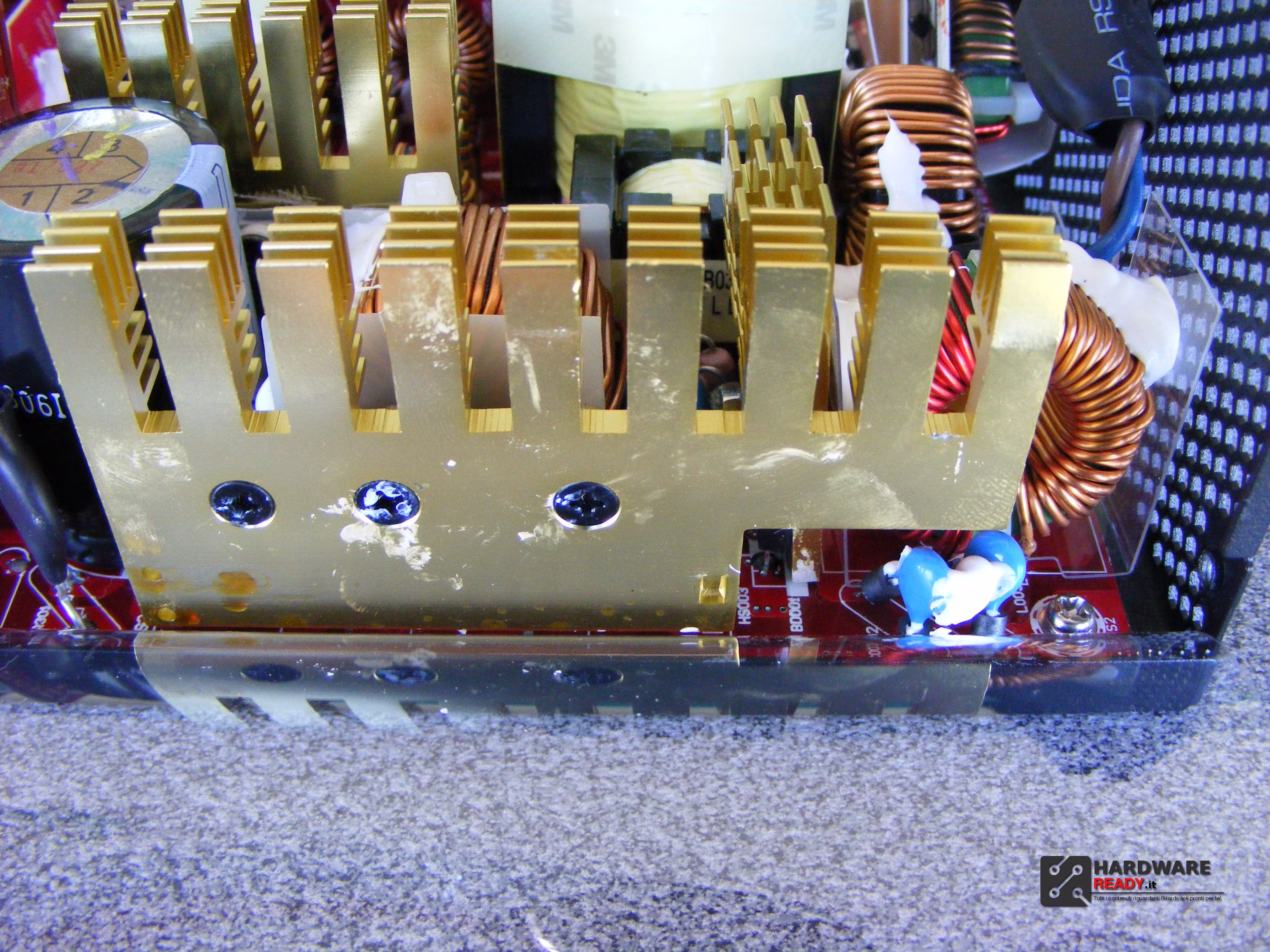

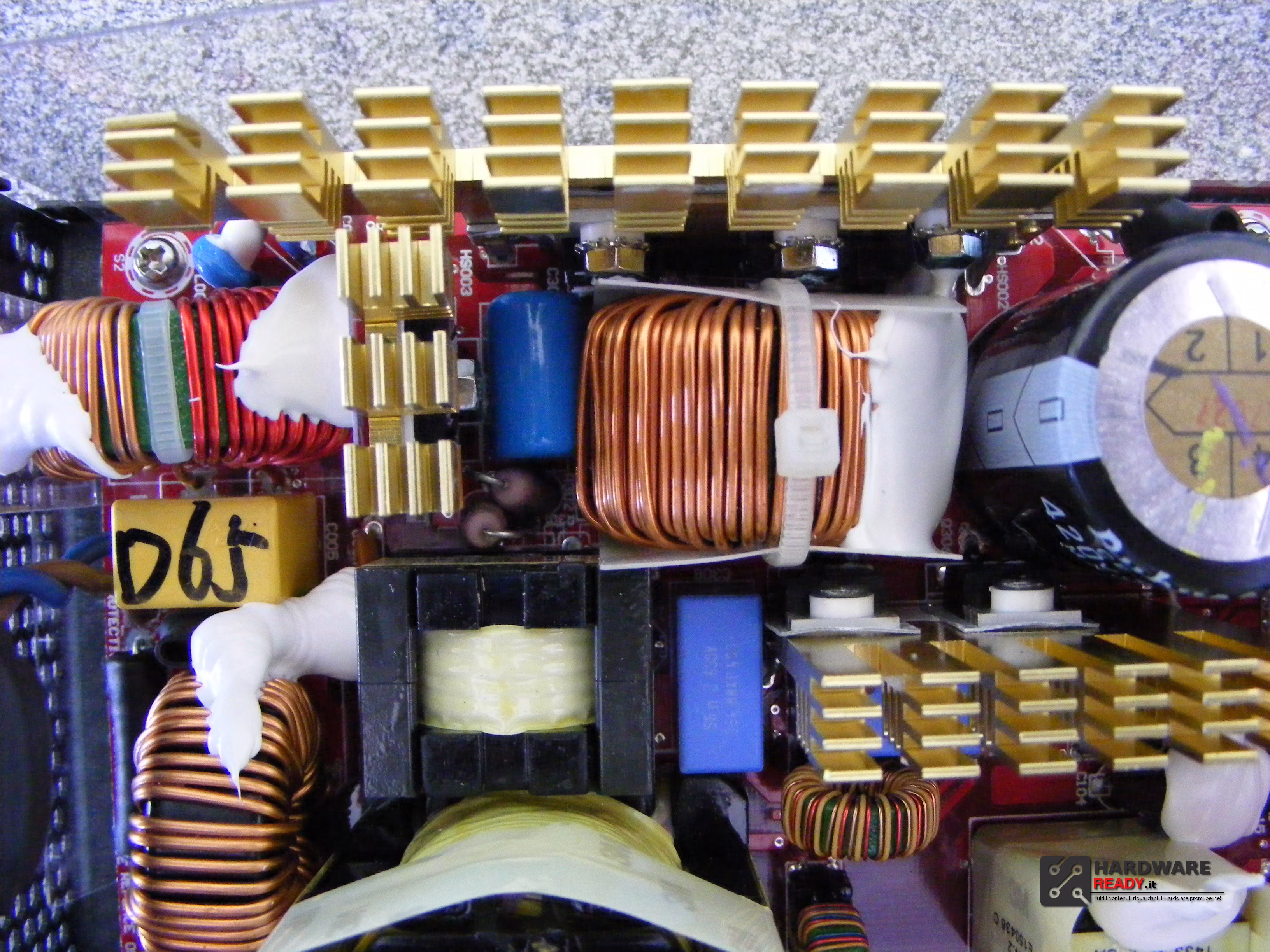

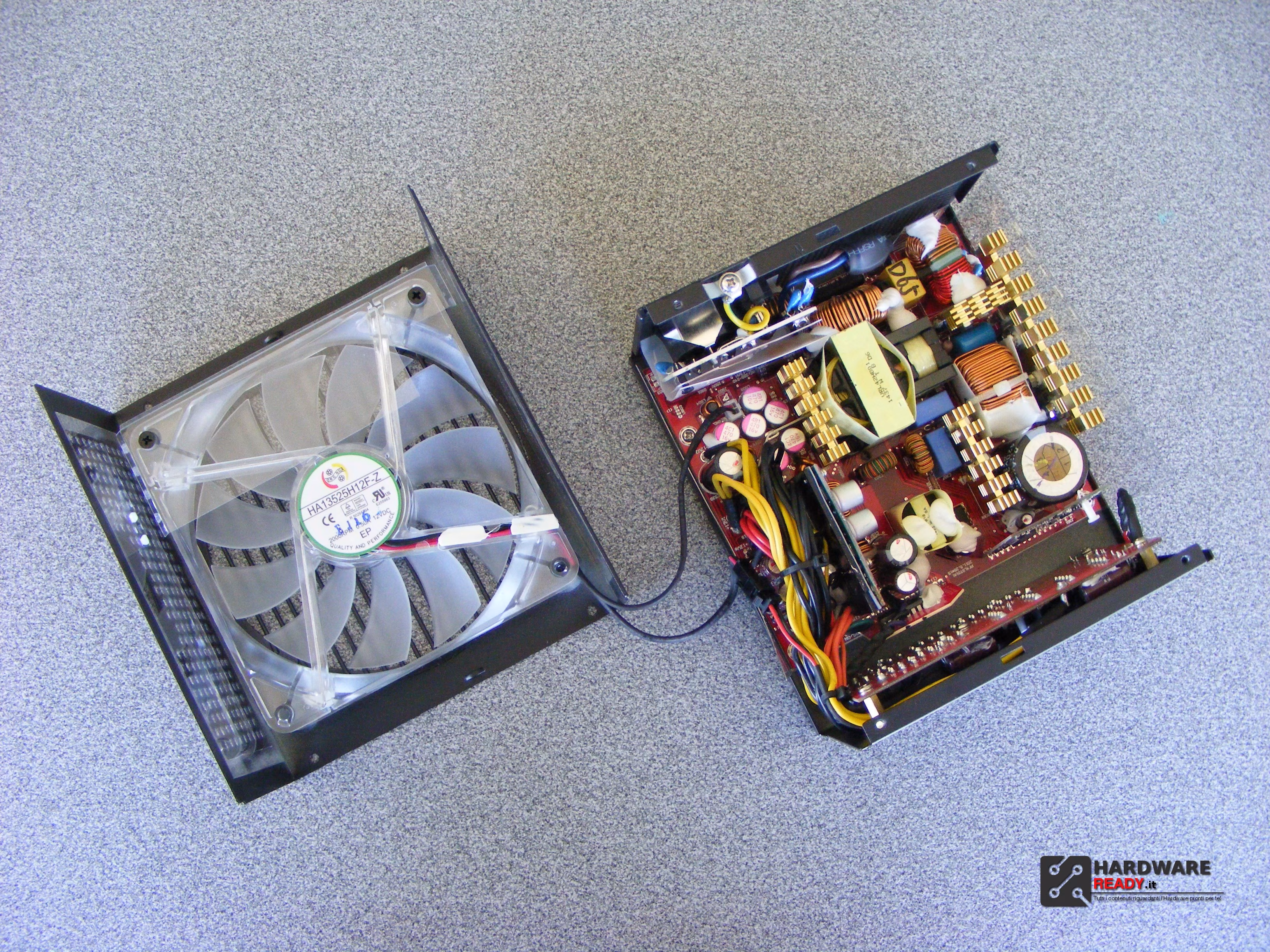

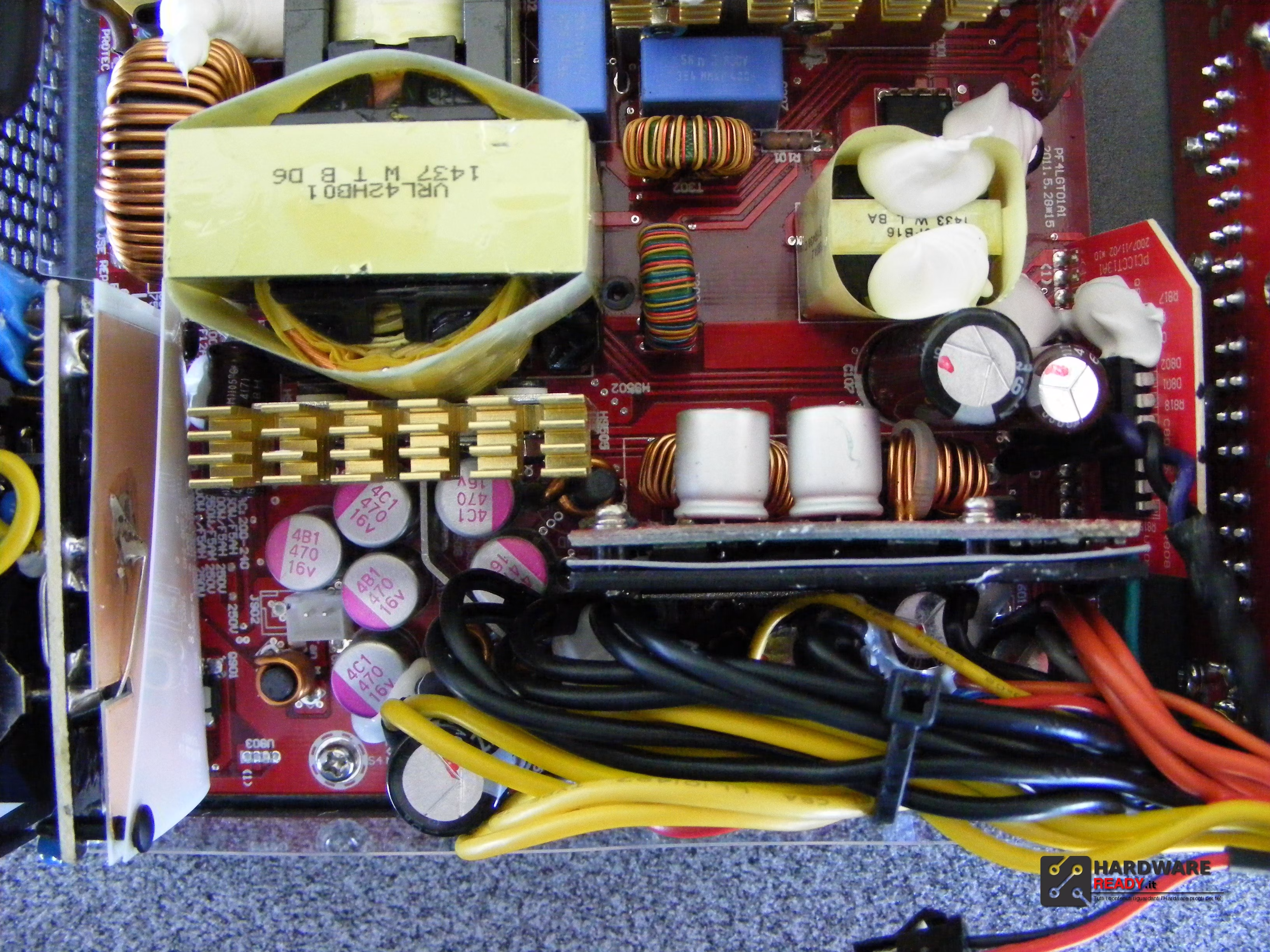

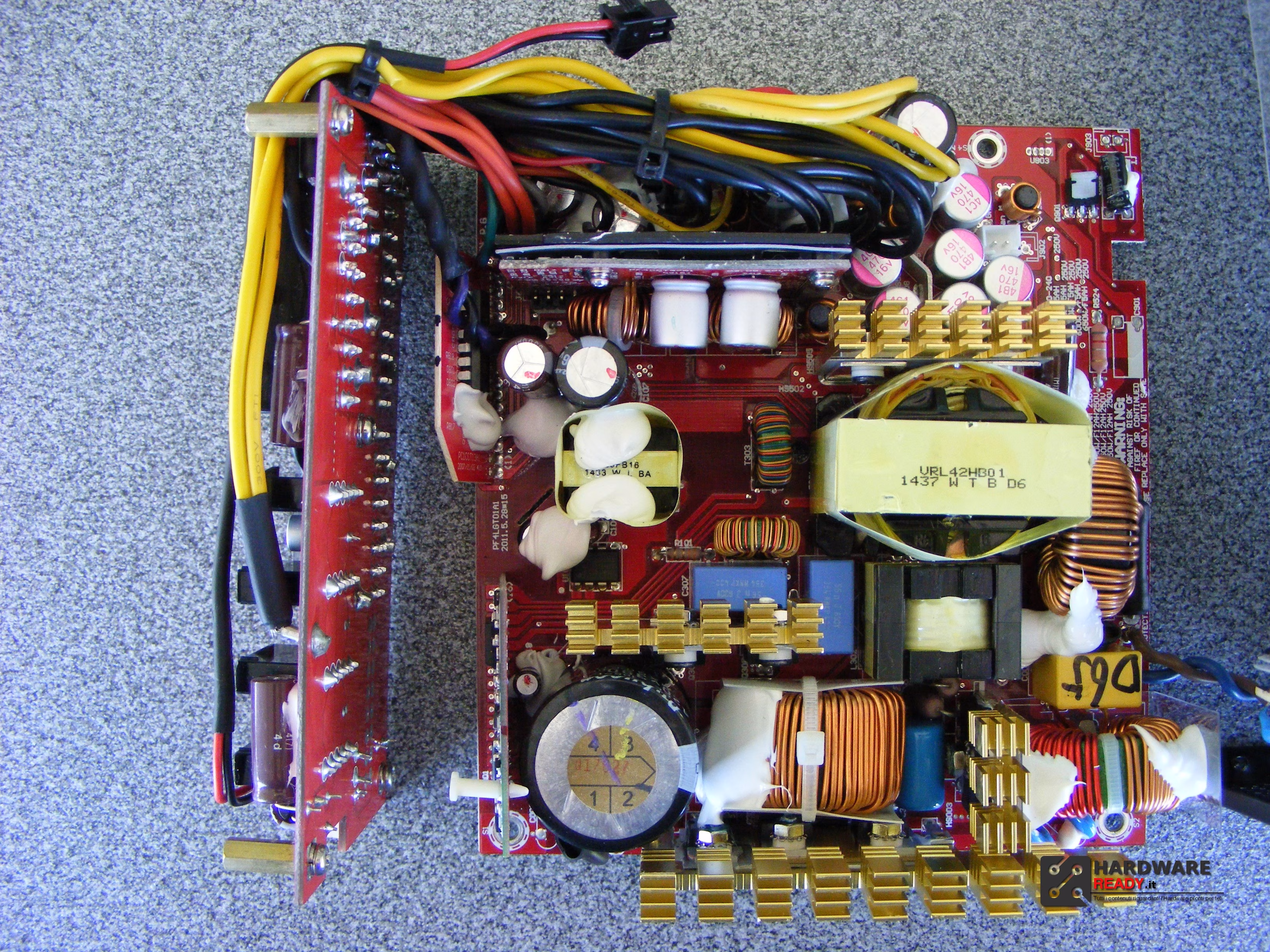

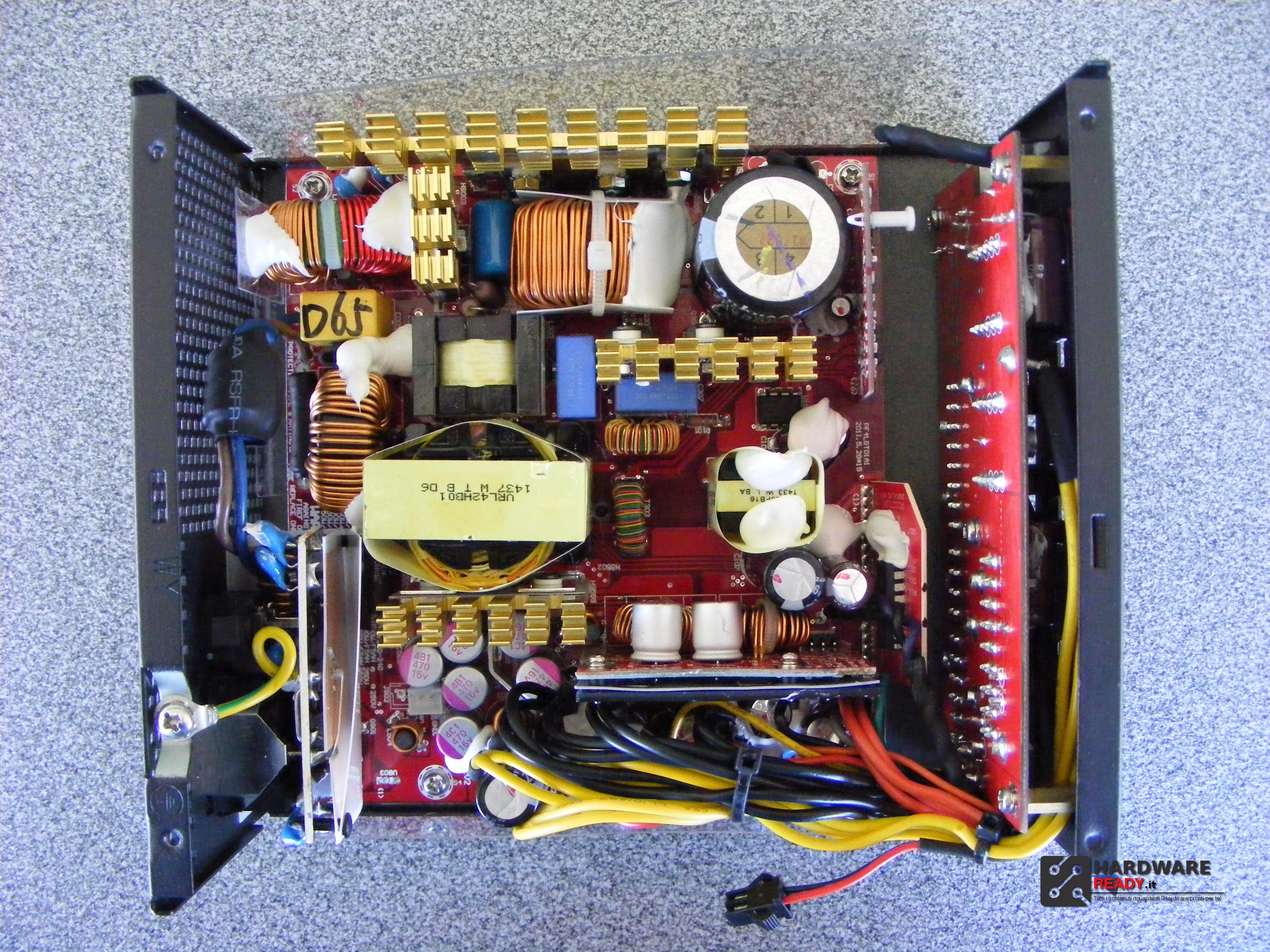

La componentistica interna è dell’azienda Giapponese Nippon Chemi Con di qualità, ben ordinata e con 4 dissipatori in alluminio dalla colorazione oro, sufficienti per un’adeguata dissipazione.

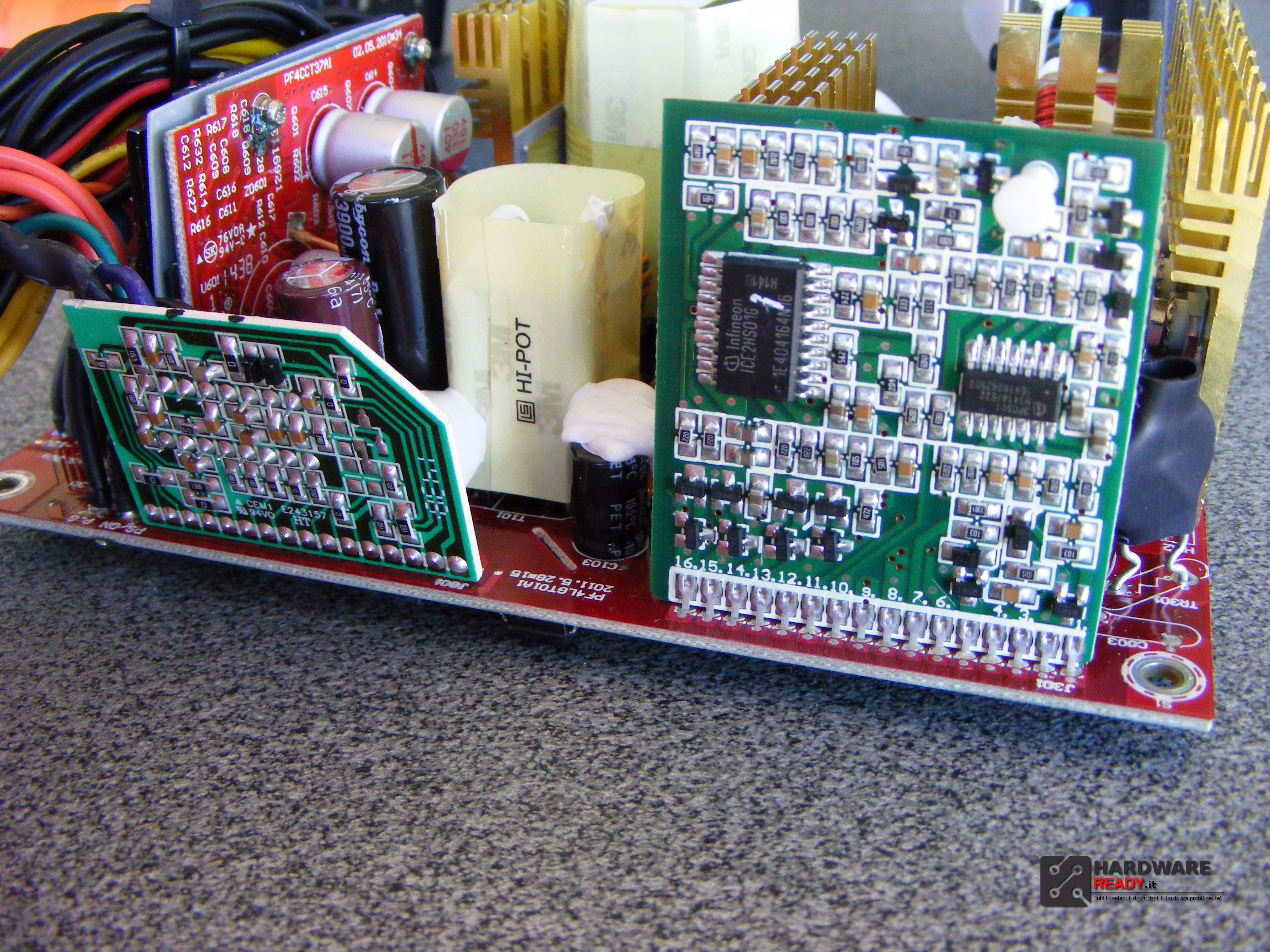

PCB in colore rosso come le diverse daughterboard adottate. Si nota lo zampino Seasonic all’interno.
La tipologia di alimentazione primaria è LLC con rettifica secondaria DC-DC VRM.

Il puntante I/O isola completamente dalla corrente elettrica perchè bipolare.

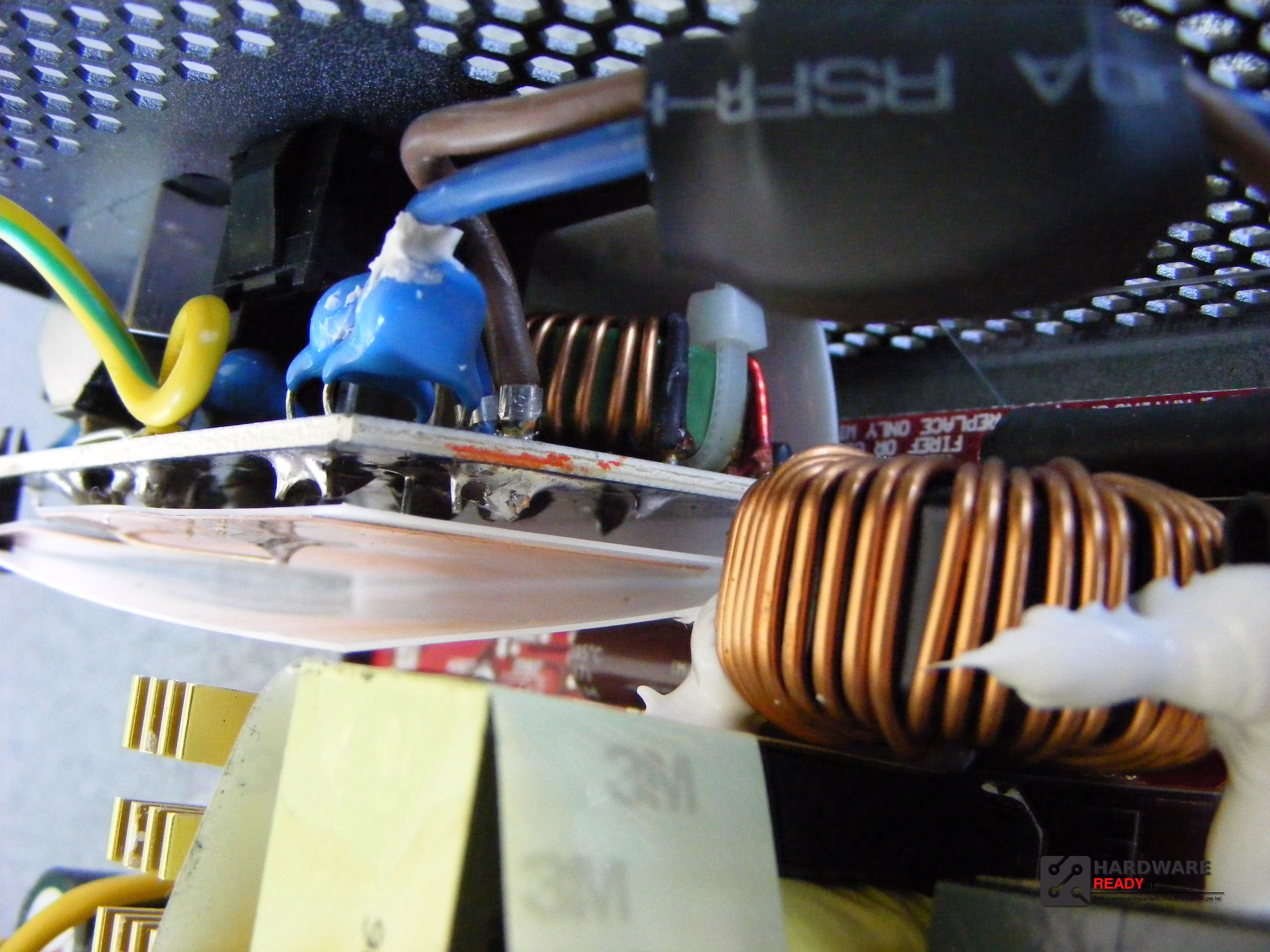

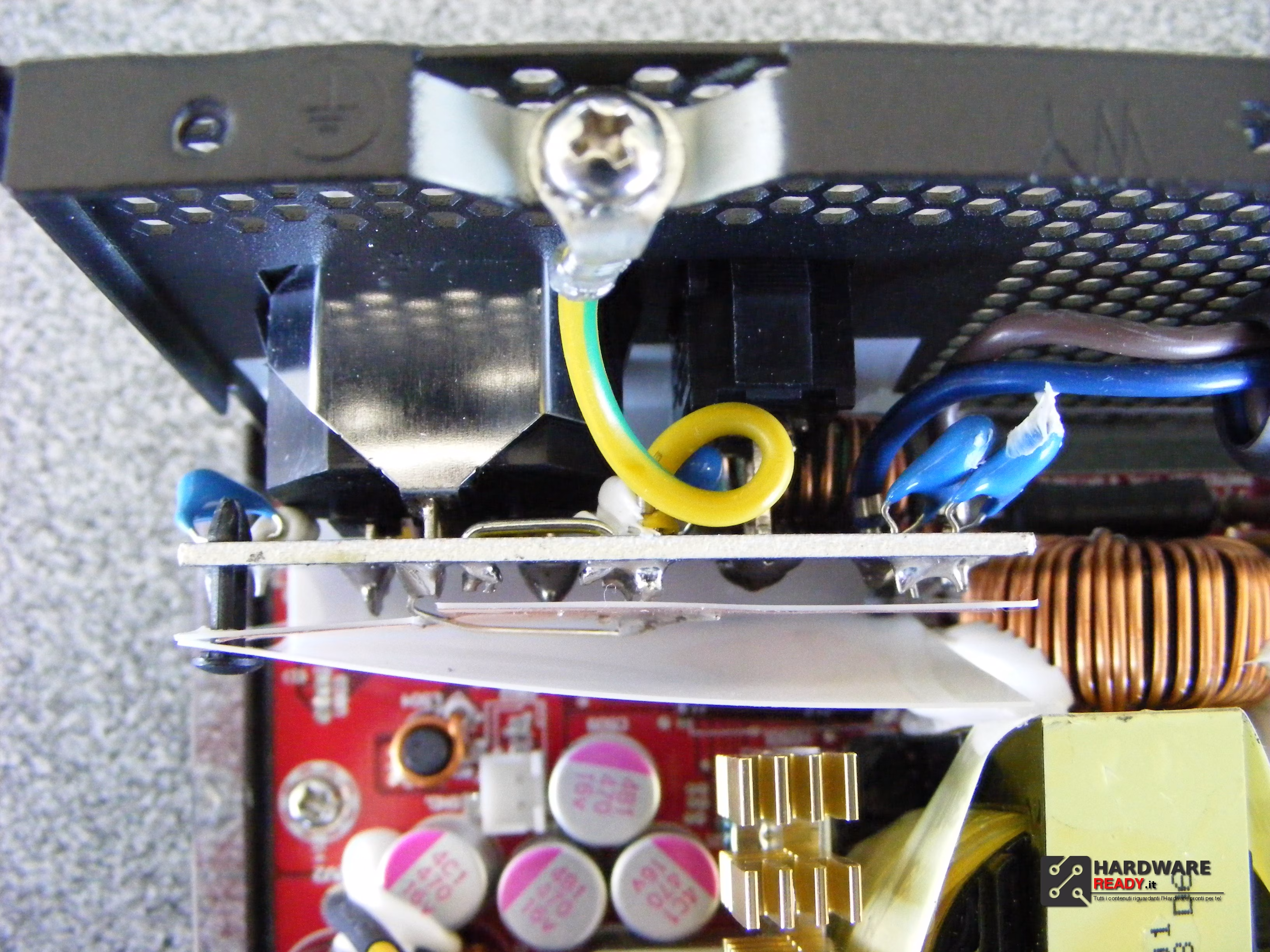

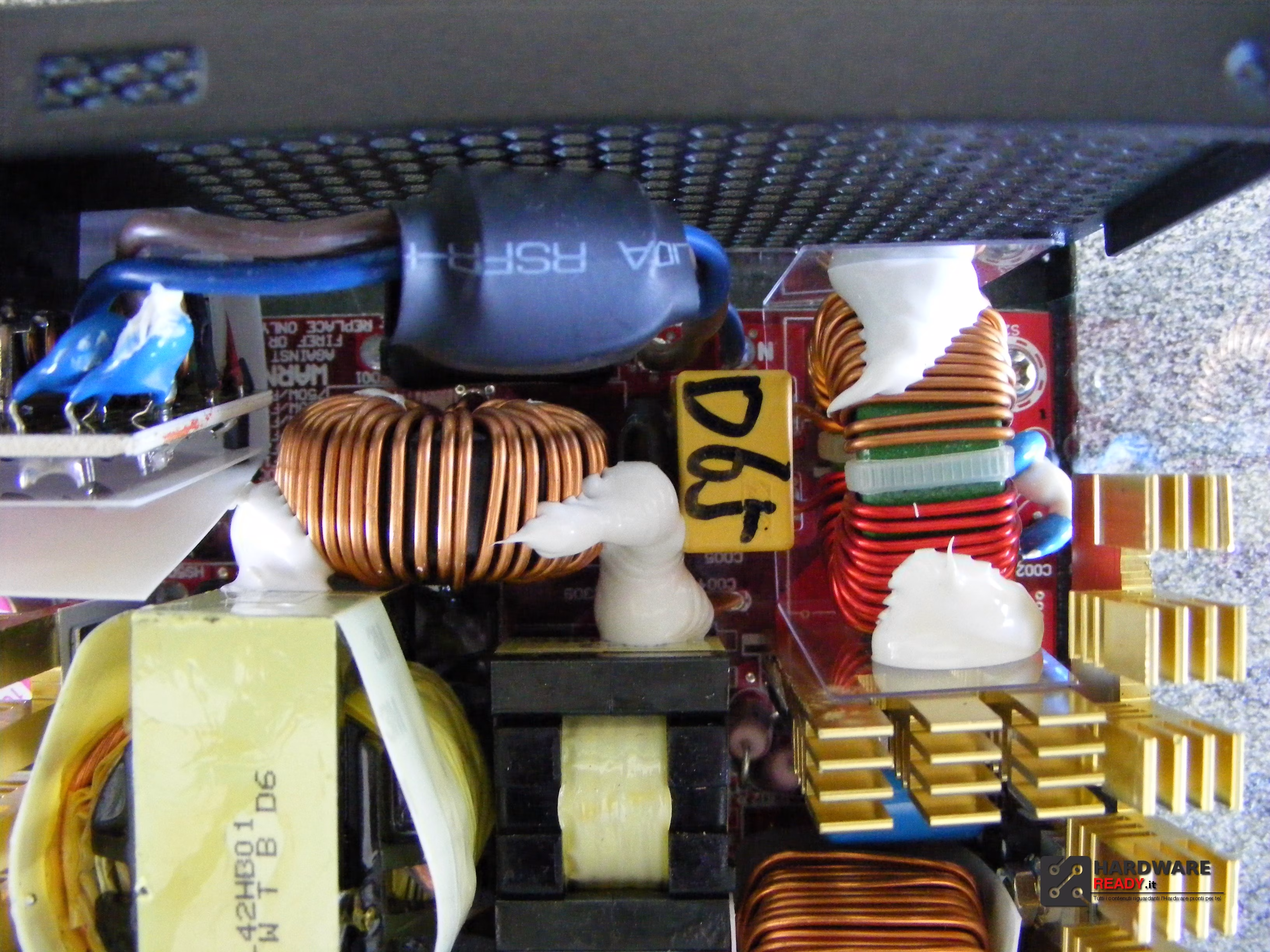

La fase di filtraggio iniziale avviene tramite una bobina e dei condensatori ad X ed a Y sul piccolo pcb utilizzato e continua sulla scheda principale con due bobine più grosse ed un mov a proteggere dagli sbalzi di tensione.

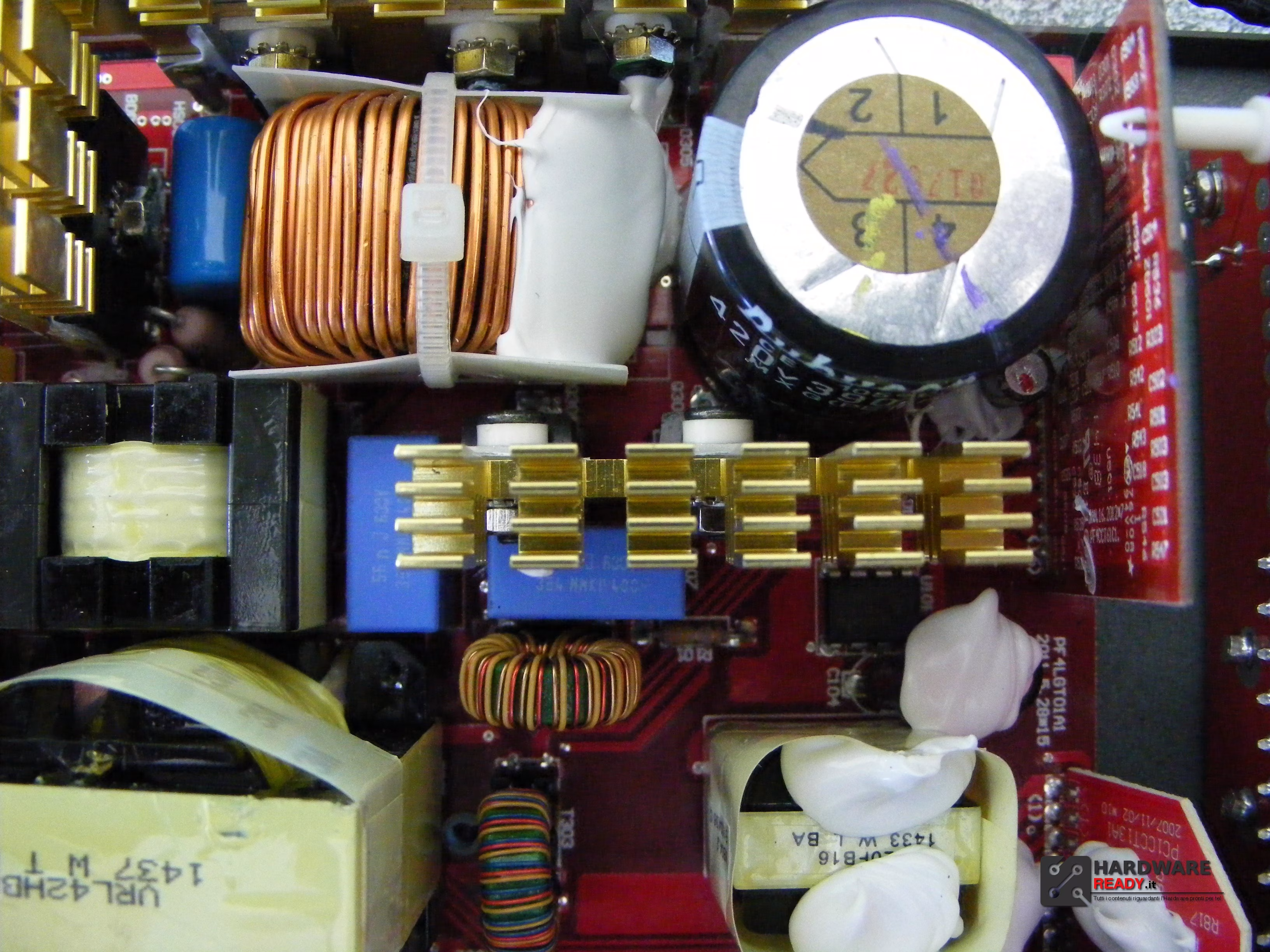

Dopo il filtraggio iniziale è presente un piccolo ponte raddrizzatore, un’altra bobina di filtraggio e si passa al condensatore principale.

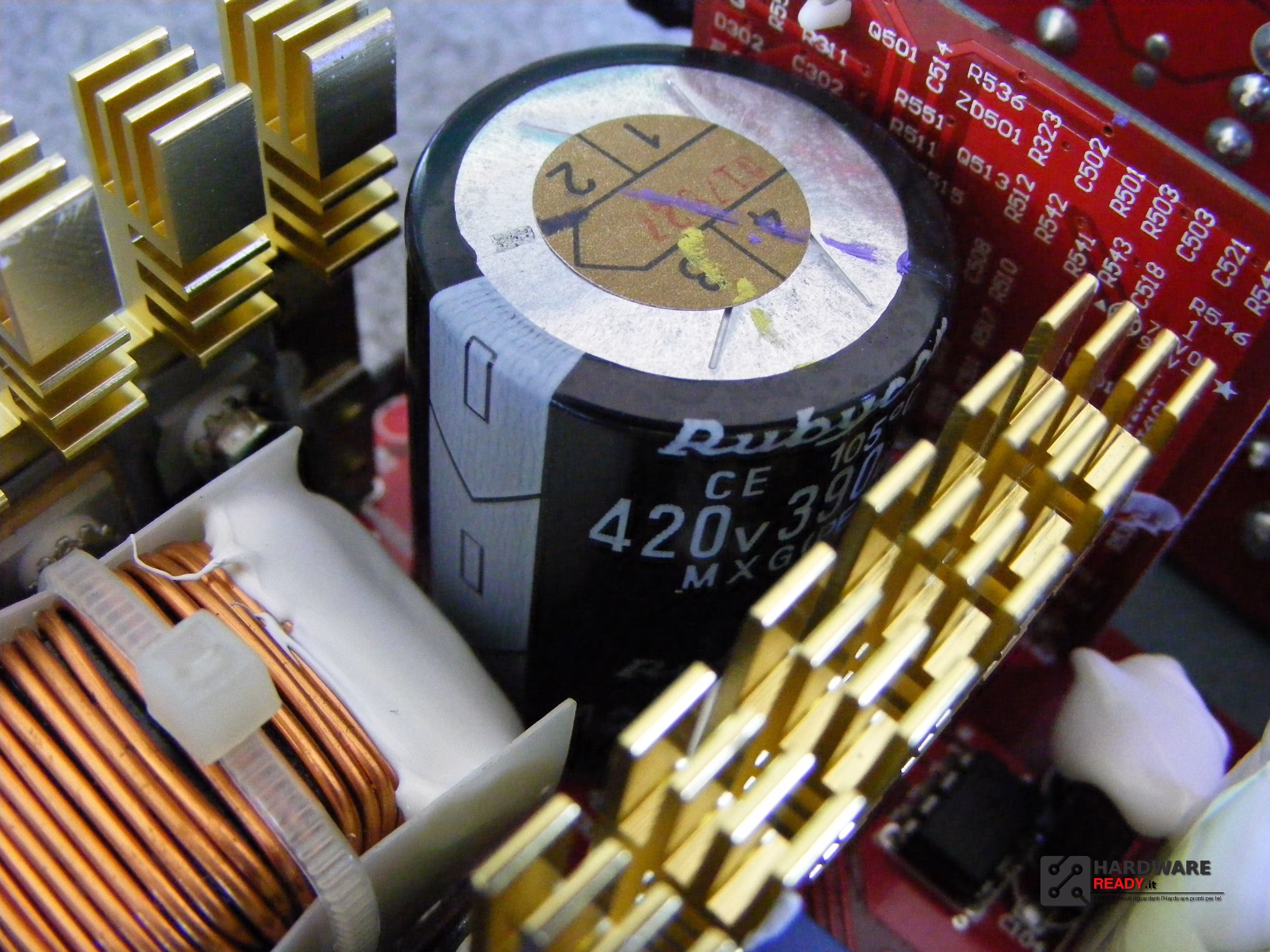

Il condensatore principale è un Rubycon 420v da 390uF possente e di qualità certificato fino a 105°C.

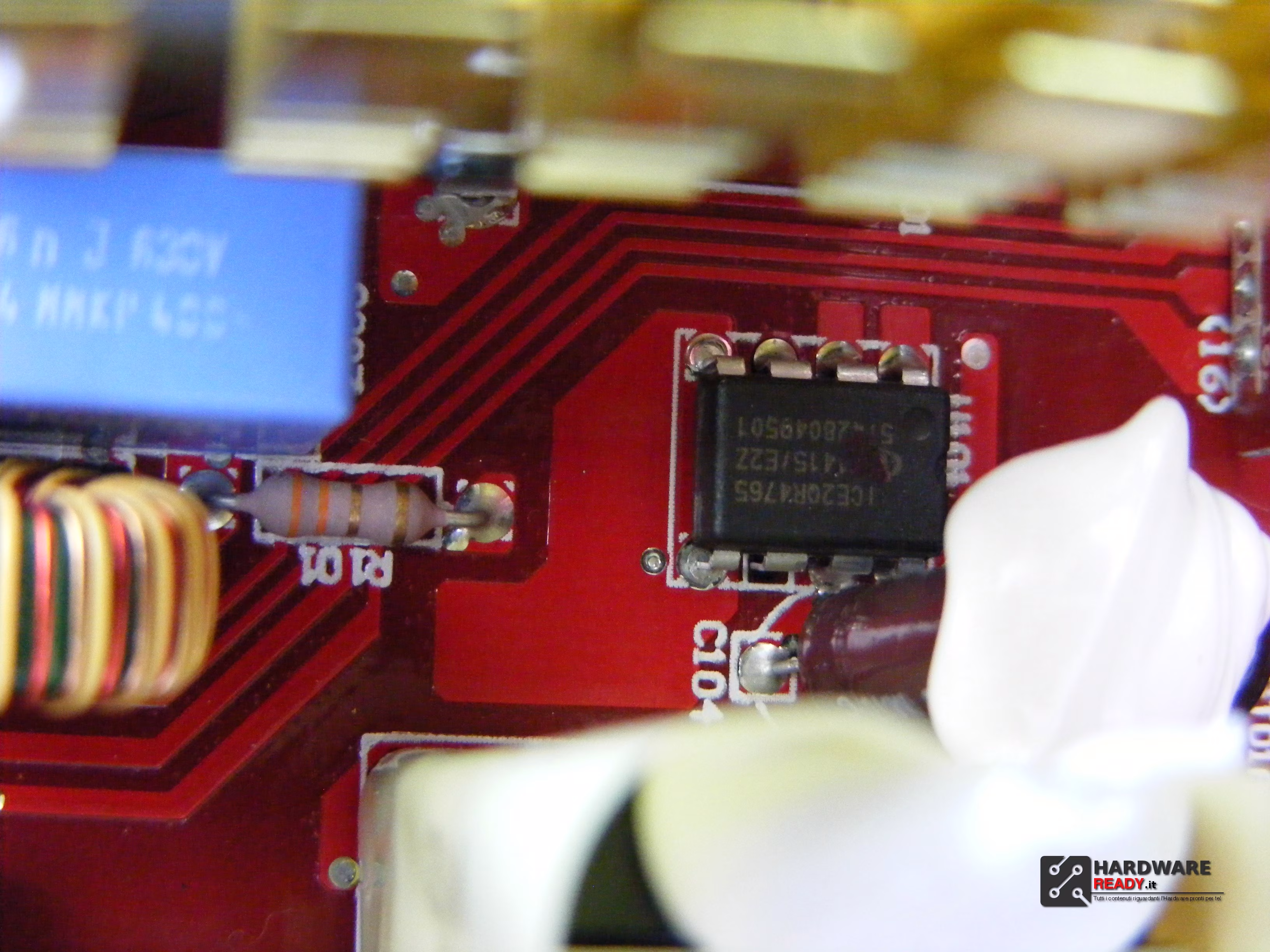

Per migliorare l’efficienza ed il ripple, Antec ha deciso di utilizzare i controller LLC di produzione Infineon.

In quest’ultima fase Antec ha munito di ogni sistema di protezione il prodotto: sovratensioni e cali di tensione, corto circuiti e surriscaldamento.

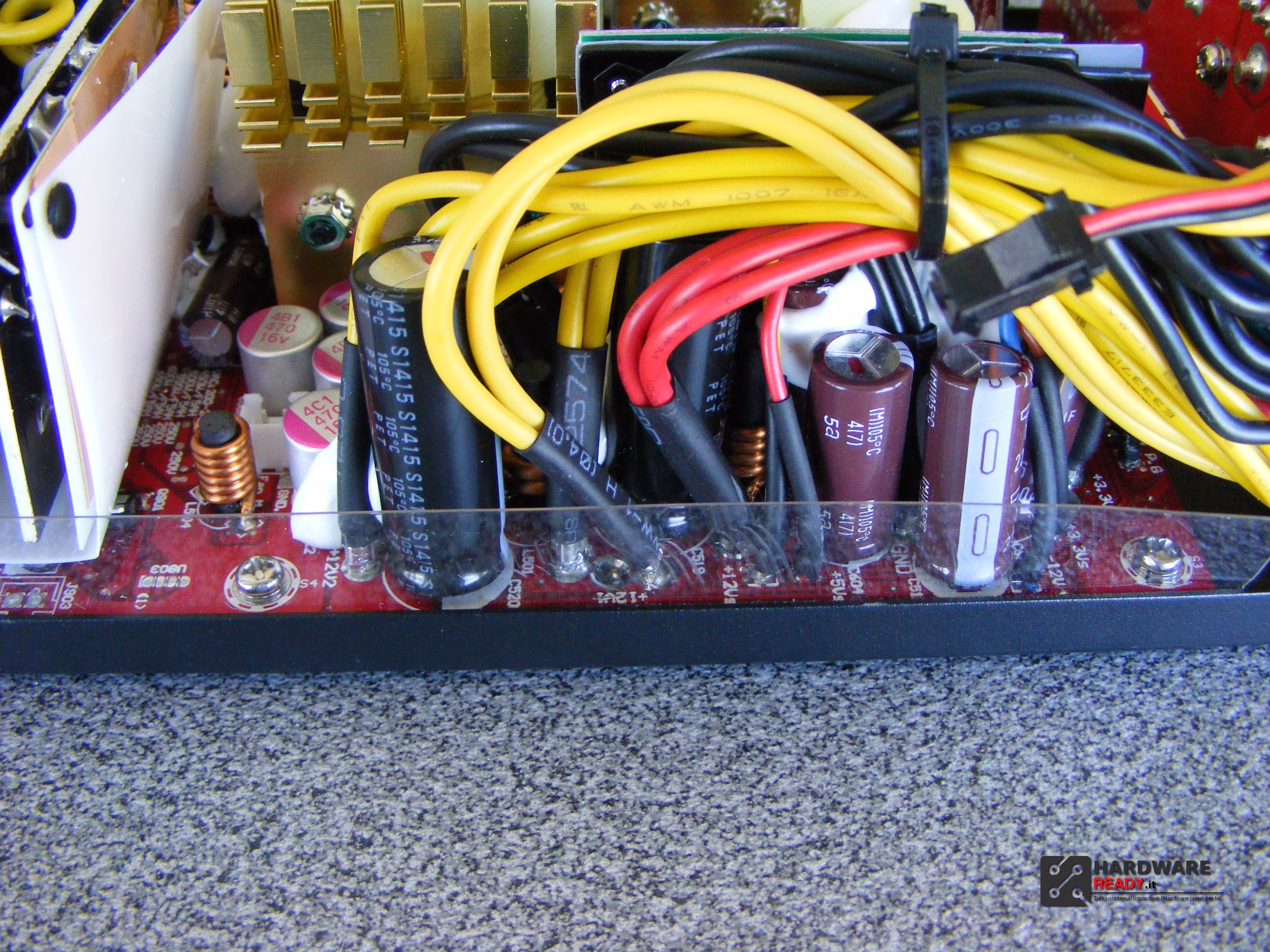

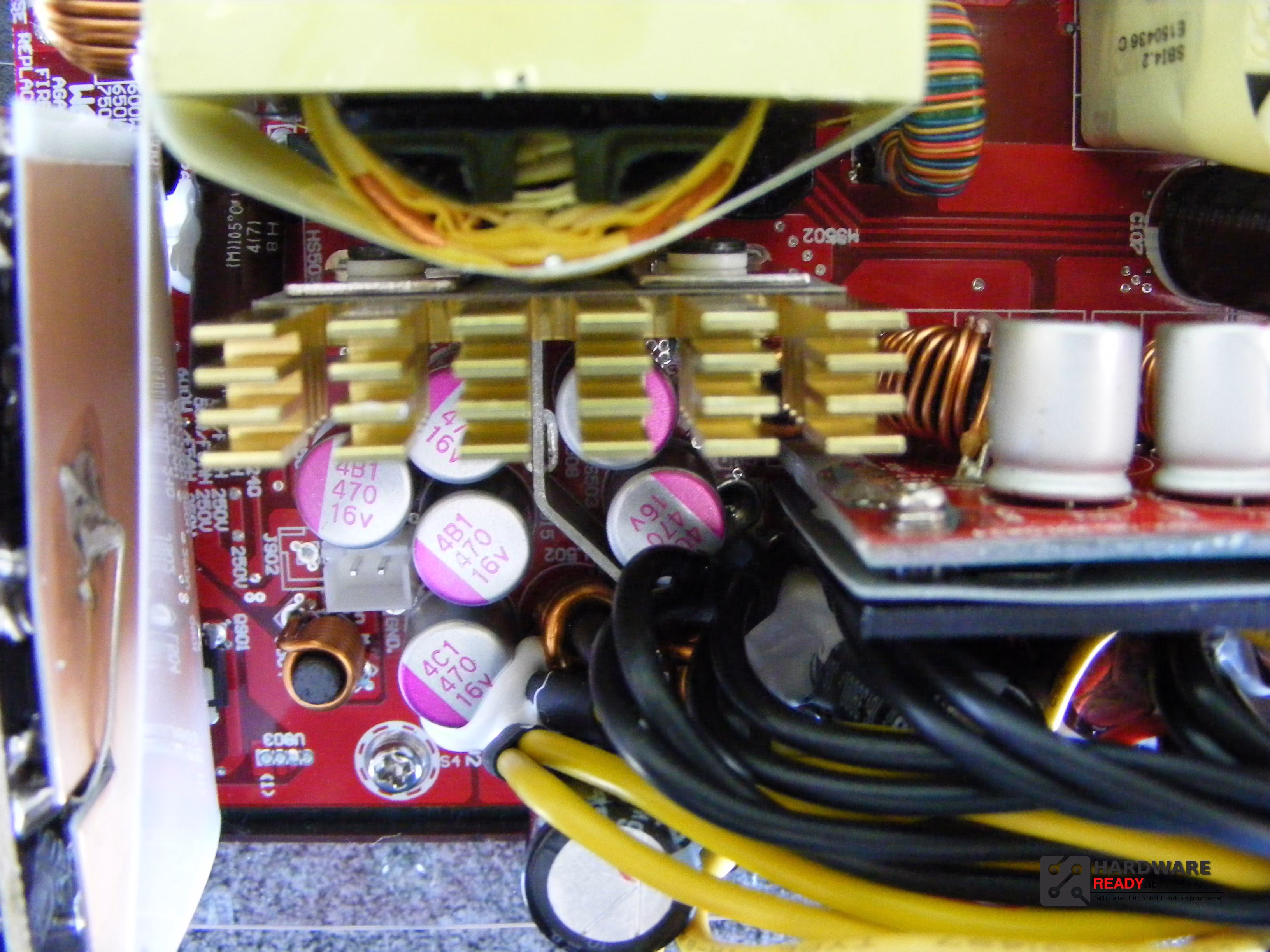

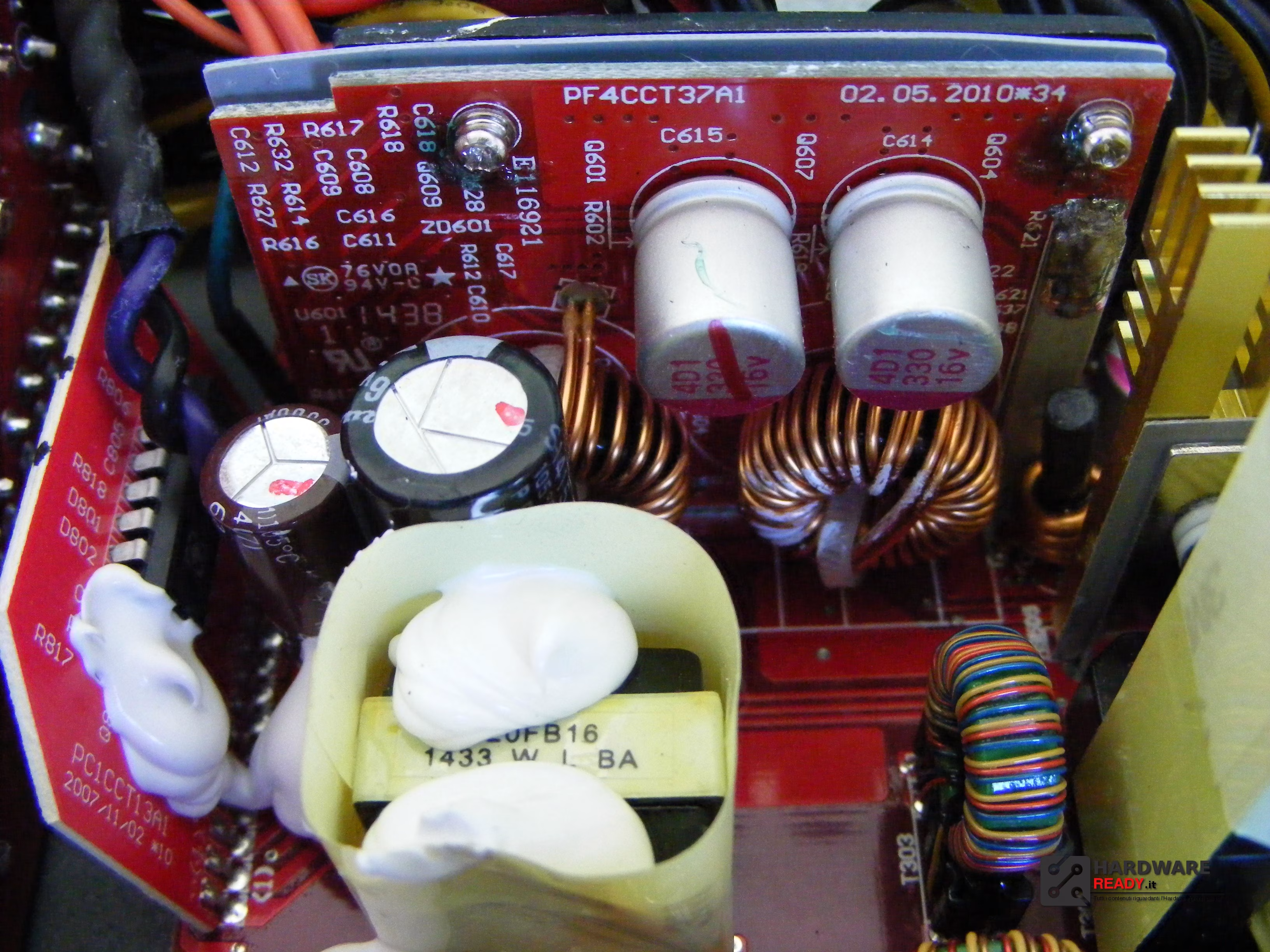

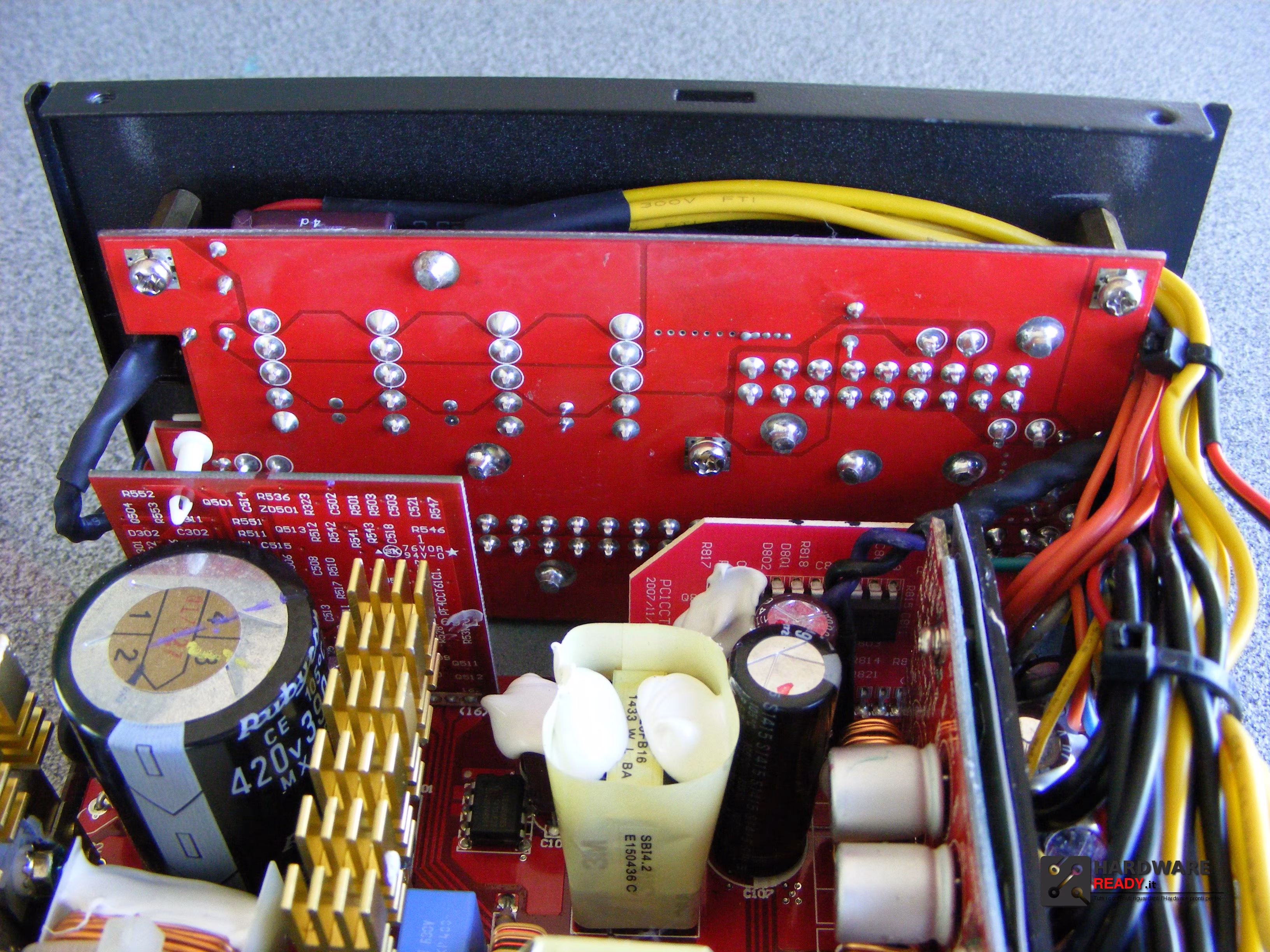

Per evitare rotaie di saldature, le varie alimentazioni a 12V, 5V e 3,3V sono collegate con cavi volanti saldati sul pannello all’altezza degli appositi connettori con l’adeguato filtraggio.

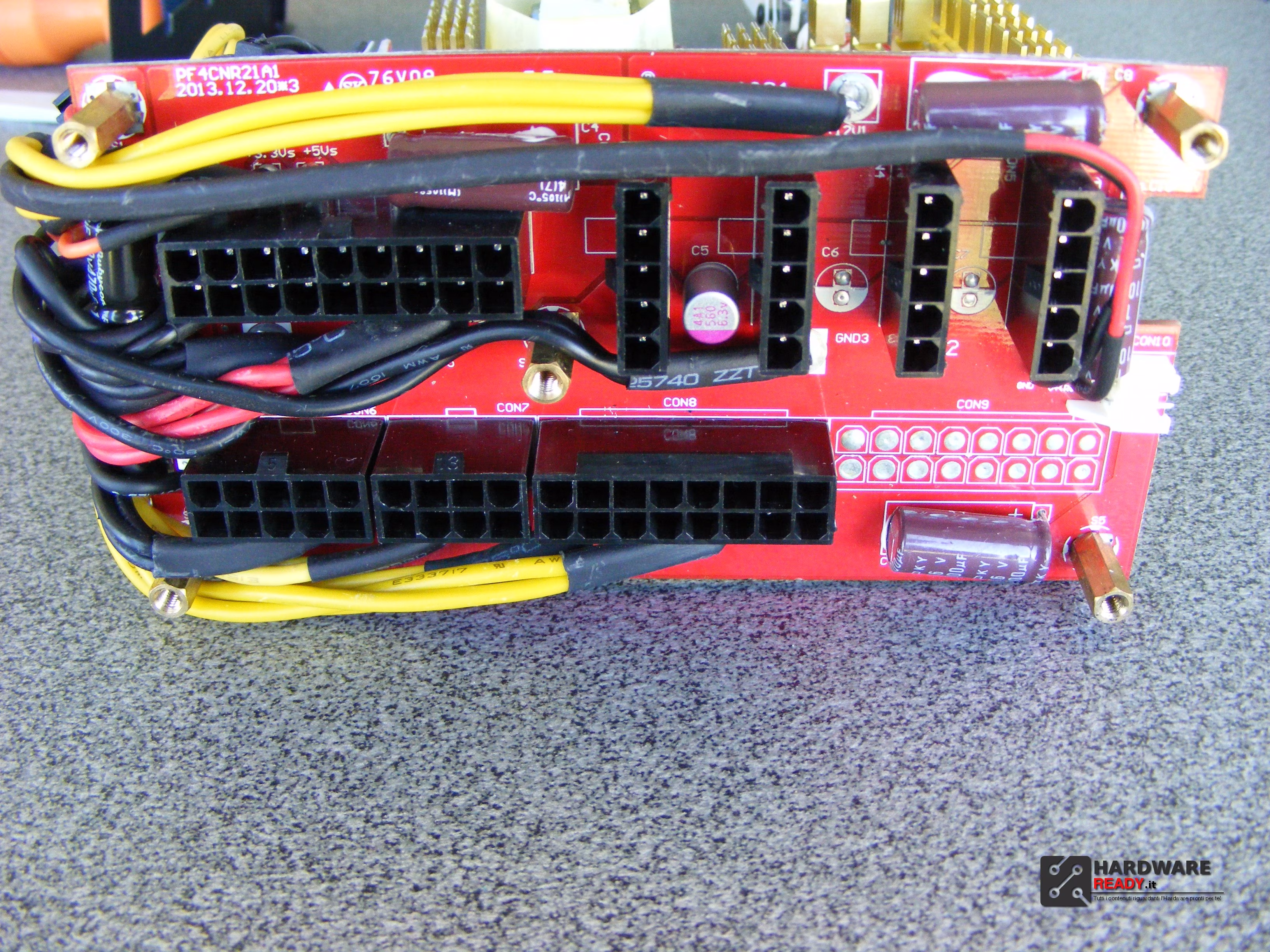

Anche sul pannello delle connessioni viene effettuato un ultimo filtraggio delle linee con elettrolitici Chemi-Con.

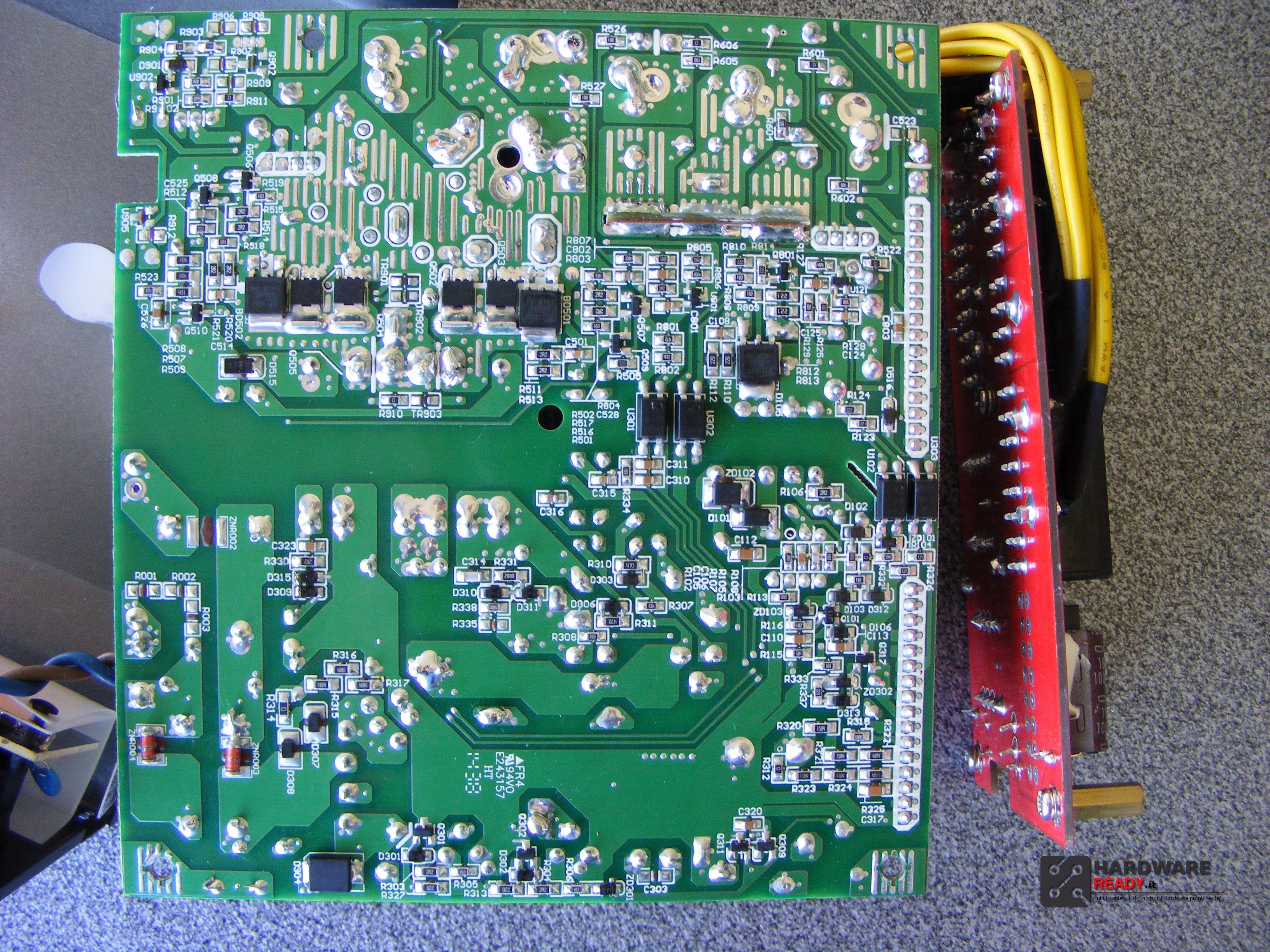

Le saldatura presentano qualche sbavatura, ma nel complesso sono buone.

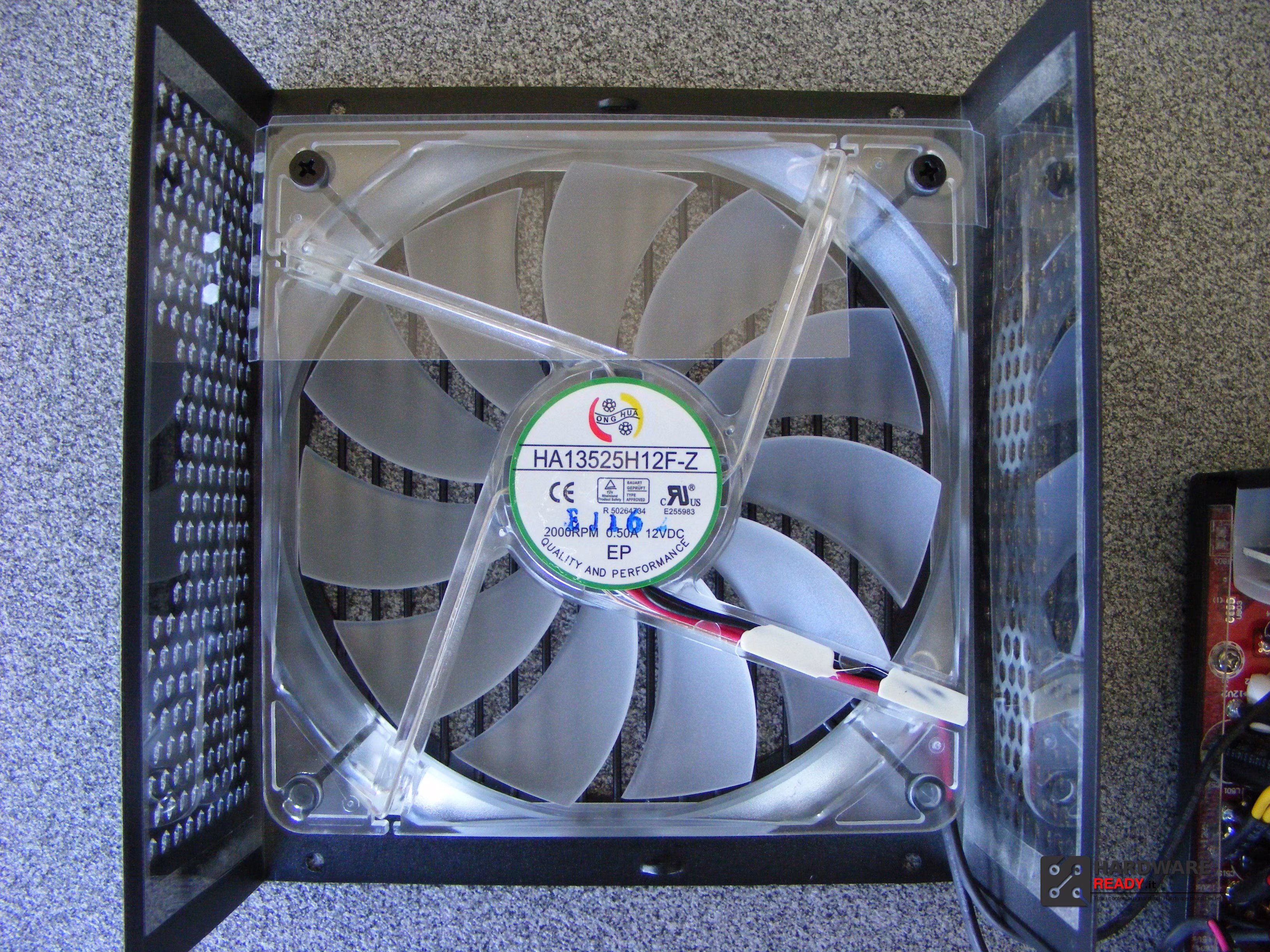

Ecco la possente ventola ONG HUA da 135mm con tecnologia “Fluid Dynamic Bearing ” e ben 2300rpm di velocità (0.50A e 12V DC) dalla colorazione trasparente con LED bianchi e 2 pratici connettori per l’alimentazione ed un’eventuale sostituzione anche per i meno esperti. Ottima la qualità della ventola.

Voltaggi

Picco massimo

Rumorosità

Eccoci giunti a tirare le somme.
Antec ha proposto con la serie EDGE dei prodotti curati sia esteticamente che nella componentistica. La struttura è verniciata in maniera uniforme e forata anche sui lati per scorgere la luce dei LED della ventola, molto particolare e gradevole quest’ultima con il pratico pulsante I/O per i LED. Contribuiscono a renderlo un prodotto particolare i gommini colorati rossi o neri utilizzabili lungo i bordi.

I cavi sono piatti e neri, per un cable management perfetto (consiglio di tagliare le linguette indicanti il verso dei connettori applicando del nastro nero vicino al connettore, in modo da tagliare il fastidioso giallo delle linguette). Piccole note da segnalare sono il bundle scarno ed una buona ventola dove forse l’attenzione per l’estetica hanno portato un rumore superiore alla media delle ventole così grandi, ma nulla di allarmante o fastidioso. Sono piccoli accorgimenti che non pregiudicano un prodotto eccellente.

La componentistica interna e la progettazione sono ottime, Seasonic ed Antec ancora una volta hanno lavorato al meglio per produrre un prodotto fantastico. Uno dei migliori sulla fascia di prezzo appena superiore ai 100€.
