ASRock E3V5 WS Recensione

A volte siamo alla ricerca di un prodotto e che possa fare al caso nostro nell’ambiente lavorativo ed allo stesso tempo senza spendere uno sproposito, bene… ASRock ha la soluzione giusta; la nuova E3V5 WS.

Questa scheda madre dotata di chipset Intel C232 compatibile con processori Intel® Core Xeon E3-1200 v5 e le nuove CPU di 6° generazione i7/i5/i3/Pentium/Celeron e supporta fino a 64GB di RAM DDR4 ECC 2133, tutto questo ad un piccolo prezzo… Ecco le altre principali features:

ASRock Super Lega
Supporto chip LAN da server
Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit / Server 2012 R2 64-bit / Server 2012 64-bit / Server 2008 R2 64-bit support
2 PCIe 3.0 x16, 3 PCIe 3.0 x1
Supporta AMD Quad CrossFireX™
Audio HD a 7.1 canali (Realtek ALC892 Audio Codec), Condensatori audio ELNA
6 SATA3
6 USB 3.0 (2 frontali, 4 posteriori)
Supporta la protezione Full Spike, ASRock Live Update & APP Shop

Analizziamola nel dettaglio!

Specifiche Tecniche
ASRock E3V5 WS

Generale
Caratteristica Unica	ASRock Super Lega – Premium 50A Power Choke – Circuito in vetro ad alta densità ASRock Full Spike Protection ASRock Live Update & APP Shop
CPU	– Supporto la Intel^® Xeon^® E3-1200 v5 Processor e 6th Generation Intel^® Core™ i7/i5/i3/Pentium^®/Celeron^® Processors (Socket 1151) – 5 Power Phase design – Supporto della tecnologia Intel^® Turbo Boost 2.0
Chipset	– Intel^® C232
Memoria	– Tecnologia di memoria Dual Channel DDR4 – 4 x DDR4 slot DIMM – Supporta DDR4 2133 non-ECC, momoria senza buffer – Supporta moduli di memoria ECC UDIMM* – Capacità massima della memoria di sistema: 64GB** – Supporto di Intel^® XMP (Extreme Memory Profile) 2.0 – Contatto in oro 15μ negli slot DIMM ECC moduli di memoria are supported con Intel^® E3/Core™ i3/Pentium^®/Celeron^® CPU only. con Intel^® Core™ i7/i5 CPU, ECC function is not supported. *A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per la prenotazione all’uso del sistema sotto Windows^® a 32 bit. Per Windows^® 64-bit OS con CPU 64-bit, non esiste tale limitazione.
BIOS	– AMI UEFI Legal BIOS da 128Mb con supporto GUI multilingue – Compatibile con ACPI 5.0 wake up events – Supporta SMBIOS 2.7 – Regolazione multi-voltaggio CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA
Audio, Video e Networking
Schede Grafiche	– n/a
Audio	– Audio HD a 7.1 canali con protezioni contenuti (Realtek ALC892 Audio Codec)* – Supporto audio Blu-ray Premium – Supporta la protezione contro le sovratensioni (ASRock Full Spike Protection) – Condensatori audio ELNA *Per configurare l’audio HD a 7.1 canali, è necessario utilizzare un modulo audio HD dal pannello frontale e attivare la funzione audio multicanale tramite il driver audio.
LAN	– Gigabit LAN 10/100/1000 Mb/s – Giga PHY Intel^® I219LM – Supporta Wake-On-LAN – Supporta la protezione da fulmini/ESD (ASRock Full Spike Protection) – Supporta Ethernet 802.3az ad efficienza energetica – Supporta PXE
Espansione / Connettività
Slot di espansione	– 2 x Alloggi PCI Express 3.0 x16 (PCIE2: a modalità x16; PCIE4: a modalità x4)* – 3 x PCI Express 3.0 x1 Slots (PCIe flessibile) – Supporta AMD Quad CrossFireX™ e CrossFireX™ – Contatti in oro a 15μ nello slot PCIe VGA (PCIE2) *SSD NVMe come dischi di avvio
Immagazzinamento	– 6 x connettori SATA3 6.0 Go/s, sopporta RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology enterprise), NCQ, AHCI e Hot Plug
Connettore	– 1 x collettore TPM – 1 x LED di alimentazione e header altoparlanti – 1 x Connettore CPU ventola (4-pin) (Controllo intelligente della velocità della ventola) – 2 x Connettore Chassis ventola (4-pin) (Controllo intelligente della velocità della ventola)* – 1 x 24-pin collettore alimentazione ATX – 1 x 8-pin connettore ATX 12V – 1 x connettore audio sul pannello frontale – 2 x collettore USB 2.0 (supporta 4 porte USB 2.0) (Supporta la protezione ESD (ASRock Full Spike Protection)) – 1 x collettore USB 3.0 (supporta 2 porte USB 3.0) (Supporta la protezione ESD (ASRock Full Spike Protection)) *Il connettore della ventola sulla CPU supporta la ventola della CPU alla potenza massima di 1A (12W).
Pannello Posteriore I/O	– 1 x porta PS/2 per mouse – 1 x porta PS/2 per tastiera – 2 x porte USB 2.0 (Supporta la protezione ESD (ASRock Full Spike Protection)) – 4 x porte USB 3.0 (Supporta la protezione ESD (ASRock Full Spike Protection)) – 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità) – Jack Audio HD: ingresso linea / cassa frontale / microfono
Altre Caratteristiche / Varie
Software e BIOS	Software – ASRock A-Tuning – ASRock Disk Health Report – ASRock USB Key – ASRock APP Charger – ASRock XFast LAN – ASRock XFast RAM – ASRock Fast Boot (Fast Boot, Restart to UEFI)* UEFI – ASRock Modalità EZ – ASRock My Favorites in UEFI – ASRock Instant Flash – ASRock Internet Flash – ASRock Crashless BIOS – ASRock OMG (Online Management Guard) – ASRock Browser di sistema UEFI – ASRock UEFI Tech Service – ASRock Easy RAID Installer – ASRock Easy Driver Installer *Queste utility possono essere scaricate da App Shop.
CD di Supporto	– Driver, utilità, software antivirus (Versione dimostrativa), Google Chrome Browser e Toolbar
Accessori	– Guida di installazione rapida, CD di supporto, I/O Shield – 2 x cavi dati SATA
Monitoraggio Hardware	– Rilevamento della temperatura su CPU/Chassis – Tachimetro CPU/Chassis – CPU/ventola silenziosa (Regolazione automatica della velocità della ventola del case in base alla temperatura della CPU) – Ventola CPU/chassis con controllo di varie velocità – Voltaggio: +12V, +5V, +3.3V, CPU Vcore
Fattore di Forma	– Fattore di forma ATX: 12.0-in x 7.5-in, 30.5 cm x 19.1 cm – Progettazione solida dei condensatori
OS	– Microsoft^® Windows^® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit / Server 2012 R2 64-bit / Server 2012 64-bit / Server 2008 R2 64-bit* *Per installare Windows^® 7 OS, è necessario un disco di installazione modificato con i driver xHCI nel file ISO. Controllare il nostro Manuale utente per istruzioni più dettagliate. Per il driver aggiornato di Windows^® 10, visitare il sito di ASRock per i dettagli.
Certificazioni	– FCC, CE, WHQL – Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP)

Attenzione:
Si prega di rendersi conto che esiste un certo rischio relativo all’overclocking, compresa la regolazione delle impostazioni nel BIOS o utilizzando gli strumenti di overclocking di terze parti. L’overclocking può influenzare la stabilità del sistema, o addirittura causare danni ai componenti e ai dispositivi del sistema. Deve essere fatto a proprio rischio e pericolo. Noi non siamo responsabili per eventuali danni causati dall’overclocking.

Le specifiche sono soggette a modifiche senza preavviso. Il marchio e nomi del prodotto sono marchi commerciali delle rispettive società. Qualsiasi specifica configurazione diversa del prodotto originale non è garantita.

Solita confezione e classica animazione della Super Alloy su sfondo nero.

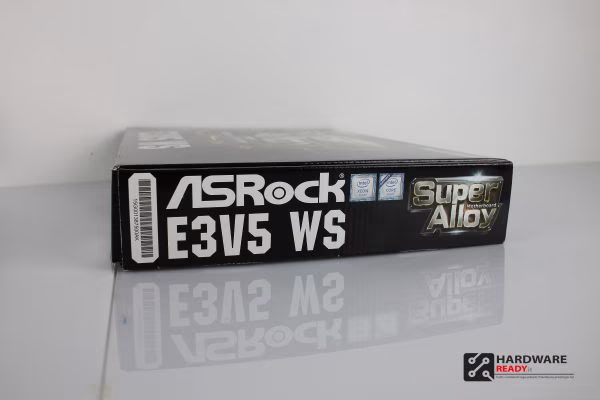

Solida e robusto, ben protetto il contenuto.

Sul retro troviamo un’immagine del prodotto con le principali features illustrate e scritte. In basso a destra una scheda tecnica ed un QR Code che riporta al sito del produttore.

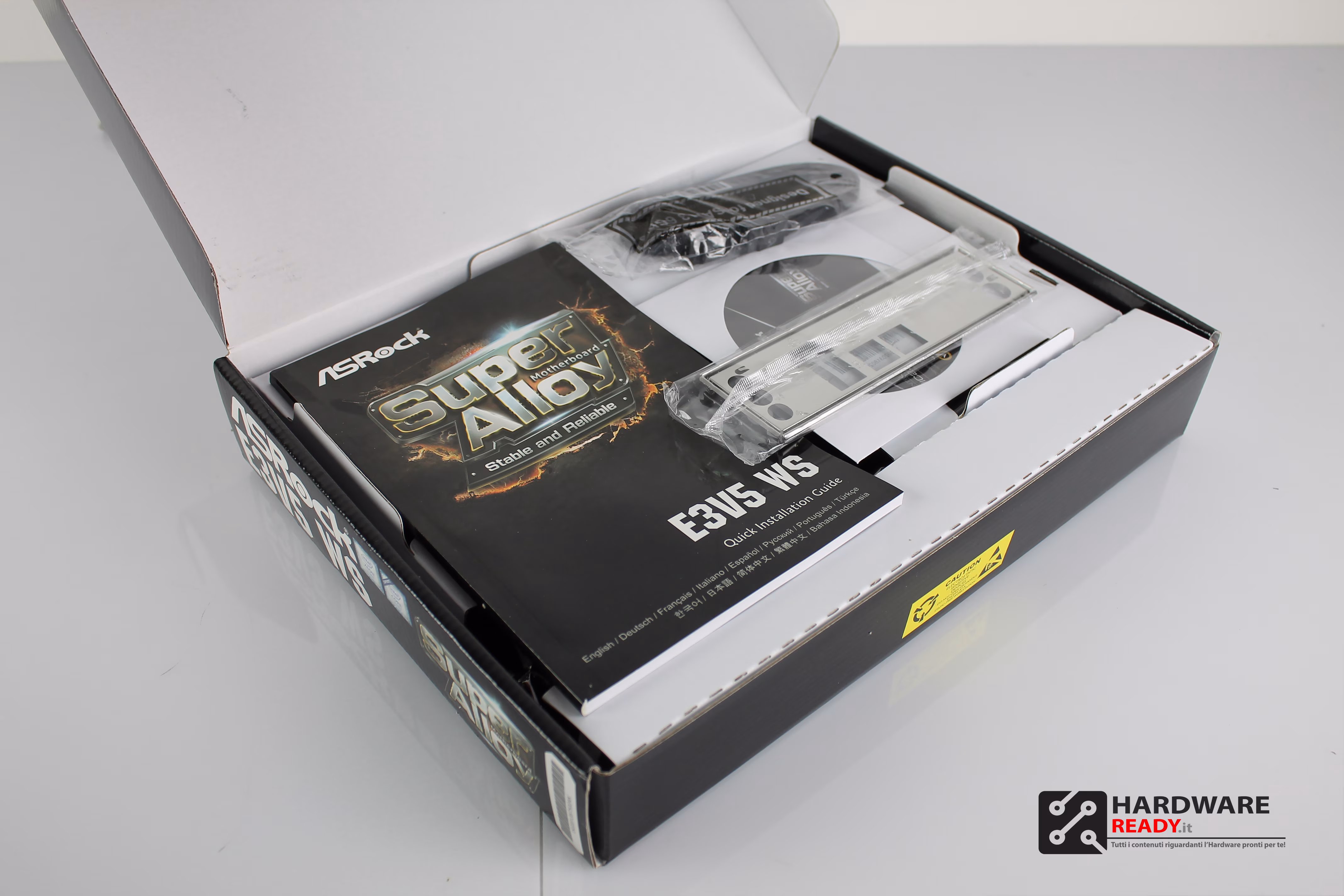

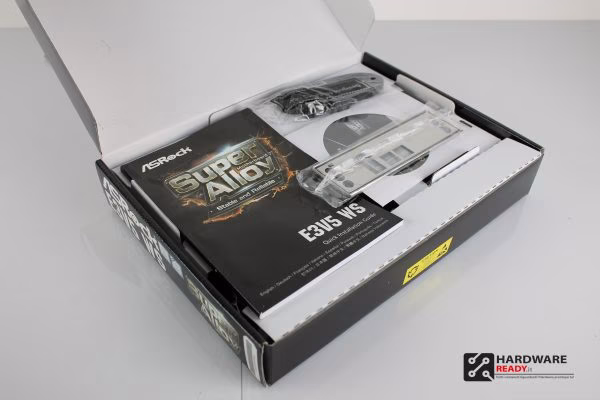

All’interno la scatola è divisa in due vani, come di consueto; nella parte alta il bundle ed in quella bassa la motherboard in una busta antistatica adagiata su un foglio di foam morbido.

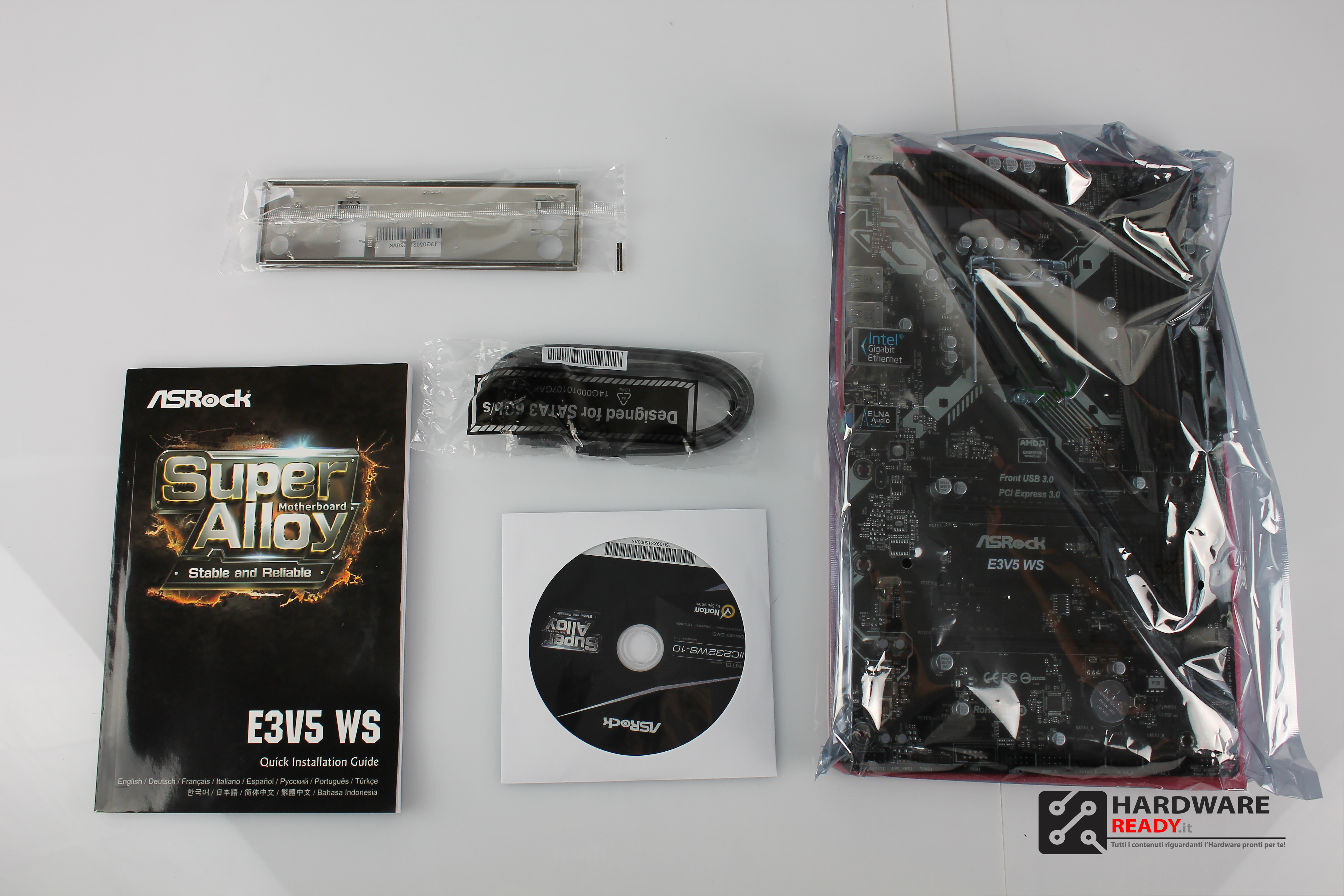

Ecco tutto il contenuto:

Motherboard E3V5 WS
shield motherboard
2x cavi sata
quick installation guide
CD di supporto ed adesivo

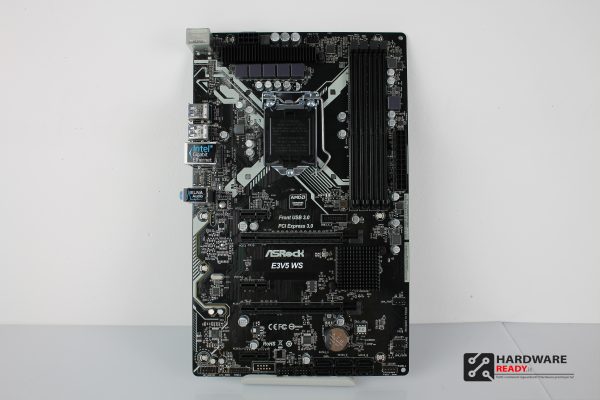

Design curato e nel complesso anche semplice. ASRock ha creato intorno al socket e per tutta la sezione audio, degli ingranaggi bianchi che, seguendo il tema della nuova linea Taichi, donano un tocco di vivacità al nero del PCB e caratterizzano il tutto.

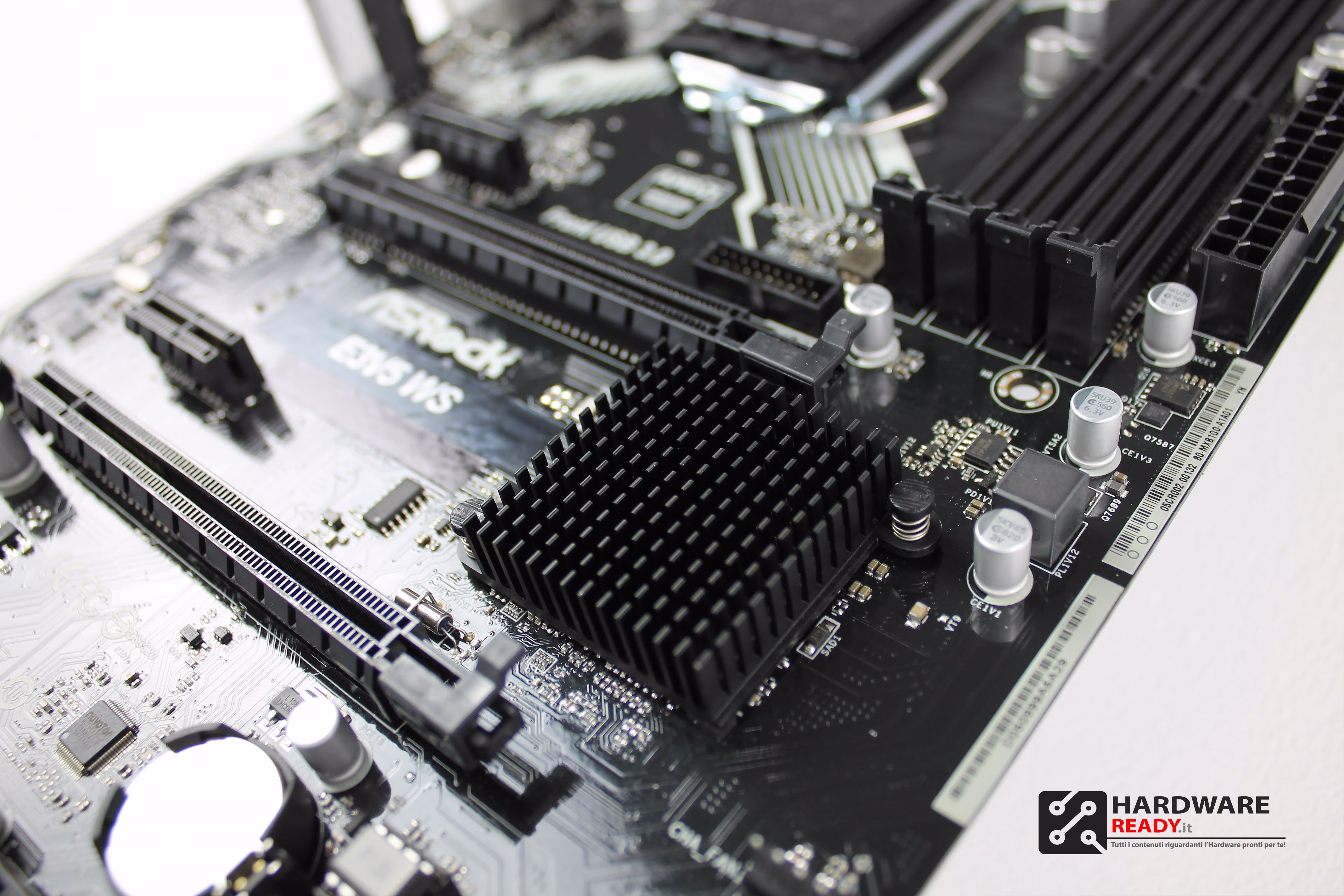

I due dissipatori in alluminio sono neri ed appena visibili. La E3V5 WS ha un formato di forma ATX ed è stata progettata per offrire il meglio, senza fronzoli ad un costo ridotto.

Il chipset Intel di cui è dotata è il C232.

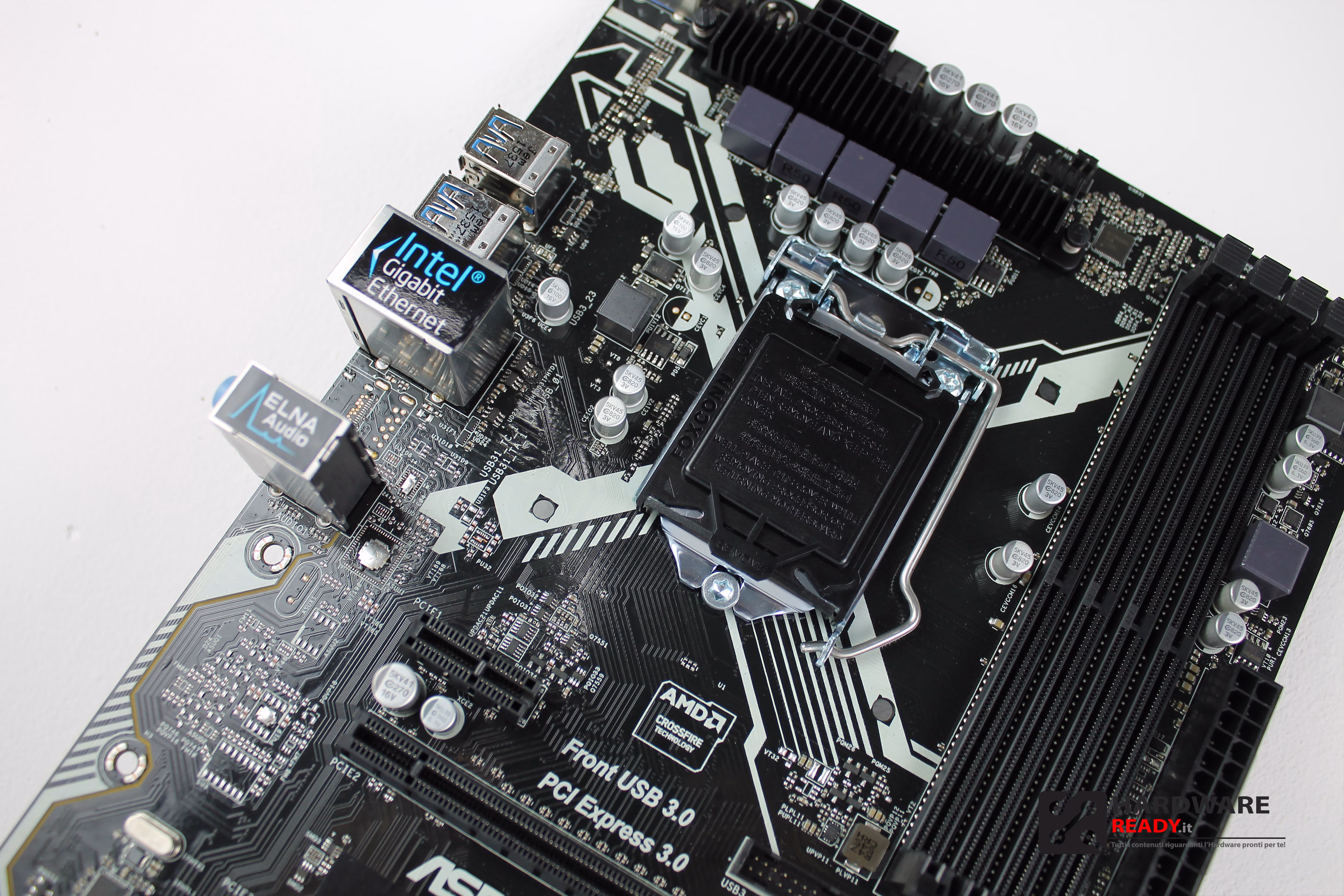

Come anticipato nell’introduzione, questa scheda madre supporta sia i processori di 6° generazione Intel® Core™ i7/i5/i3/Pentium®/Celeron (Socket 1151) che quelli Intel® Core Xeon E3-1200 v5. La sezione di alimentazione è a 5 Power Phase.
Tra le tecnologie disponibili c’è l’Intel® Turbo Boost 2.0, la compatibilità con le CPU Intel® K-Series sbloccate e permette l’overclock ASRock BCLK.

Le RAM compatibili sono 4x DDR4 ECC in Dual Channel con velocità fino a 2133 ed una capacità massima di 64GB. Segnaliamo il supporto XMP 2.0 ed i connettori in oro 15μ negli slot.

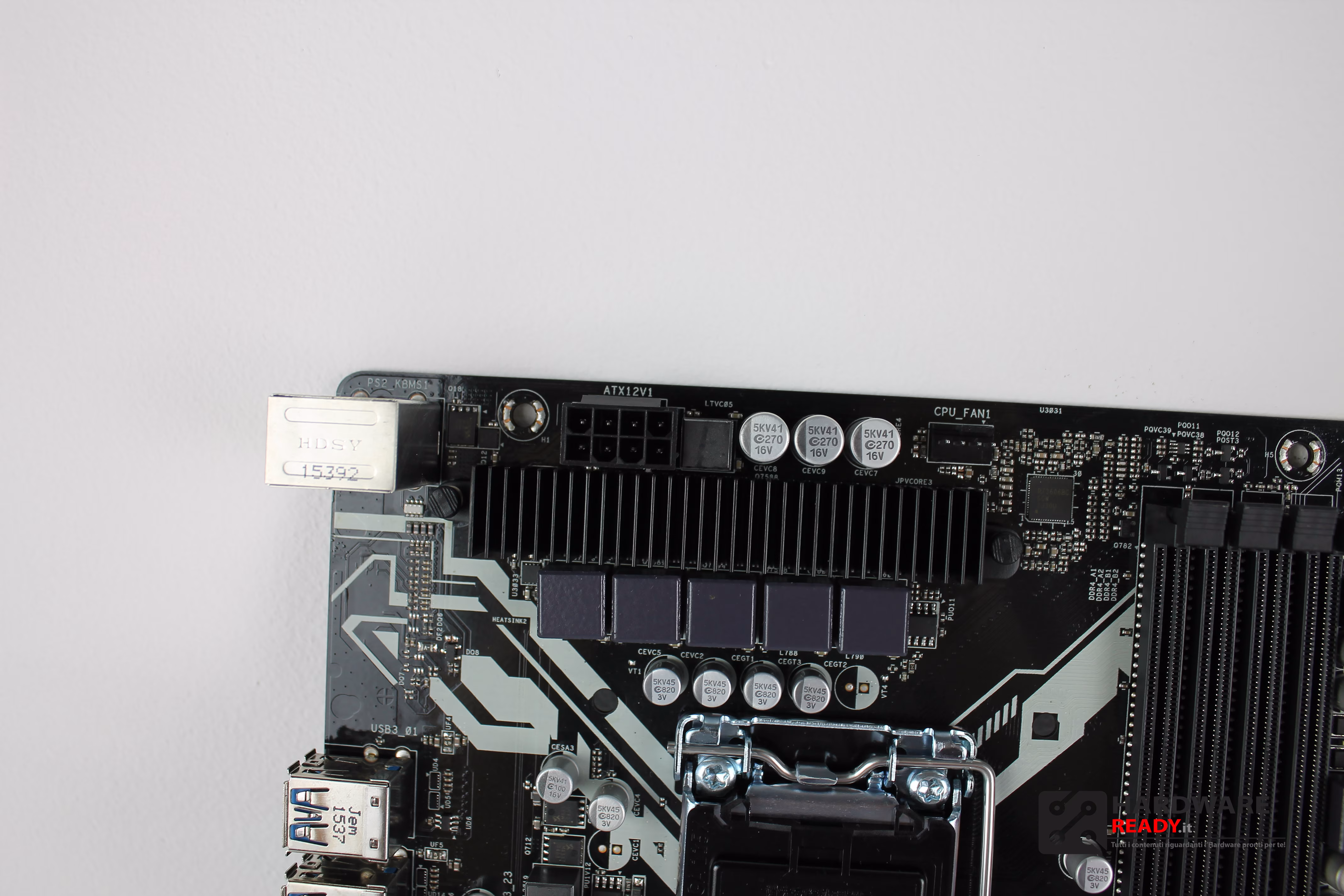

Il connettore per alimentare la CPU è un 8 PIN ed il CPU Fan 1 è posto in prossimità del socket, facile da raggiungere.

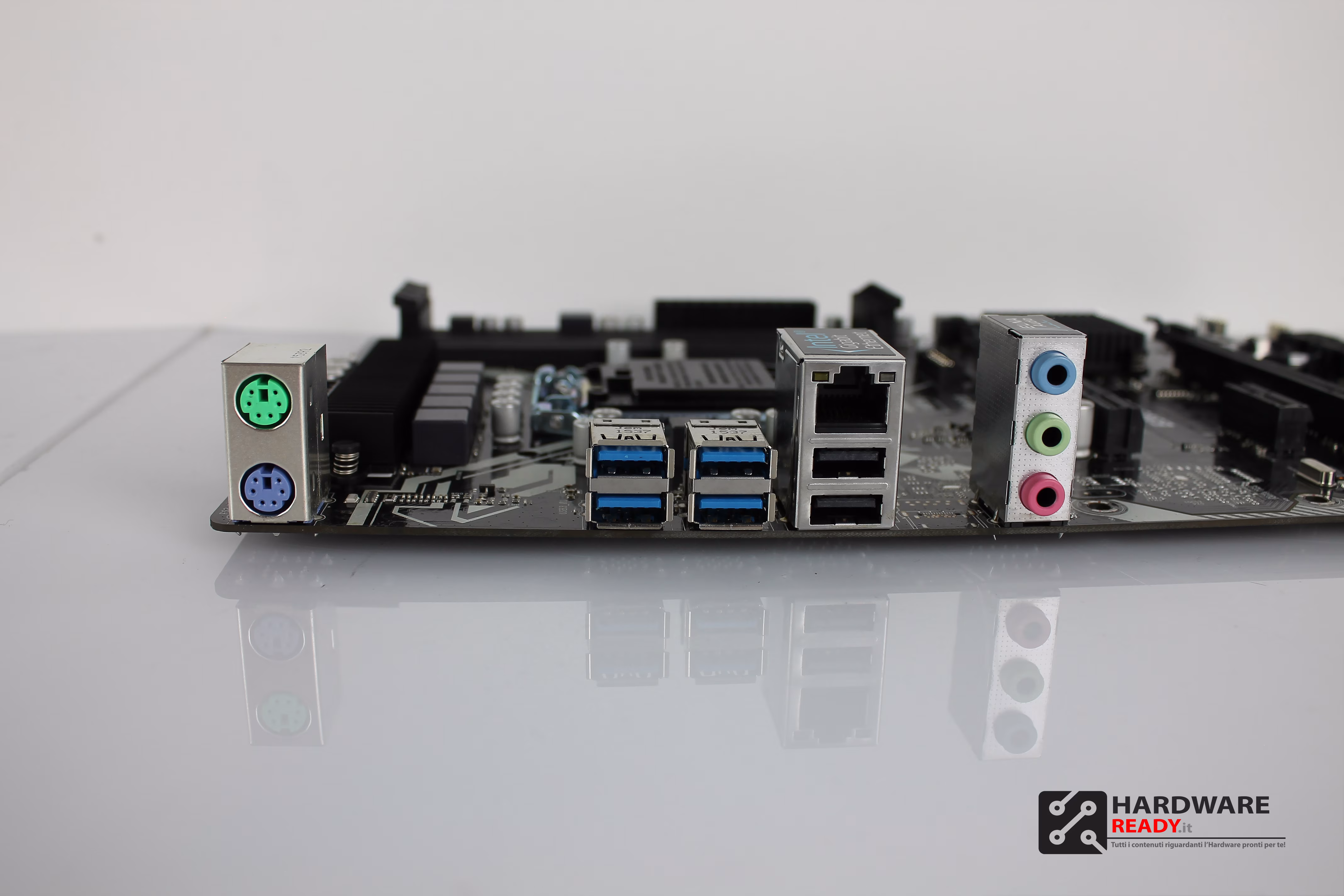

Il pannello posteriore è semplice, ma completo considerando la fascia di prezzo:

– 1 x porta PS/2 per mouse
– 1 x porta PS/2 per tastiera
– 2 x porte USB 2.0 (Supporta la protezione ESD (ASRock Full Spike Protection))
– 4 x porte USB 3.0 (Supporta la protezione ESD (ASRock Full Spike Protection))
– 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità)
– Jack Audio HD: ingresso linea / cassa frontale / microfono

La porta LAN è una Gigabit LAN 10/100/1000 Mb/s con PHY Intel® I219LM.

Sezione audio curata esteticamente ed isolata dal resto del PCB per evitare interferenze.

Audio HD a 7.1 canali (disponibile utilizzando l’HUD HD Audio ed il pannello frontale) con chip Realtek ALC892 Audio Codec. I condensatori utilizzati sono audio ELNA, pieno supporto all’audio Blu-ray Premium e protezione contro le sovratensioni (ASRock Full Spike Protection).

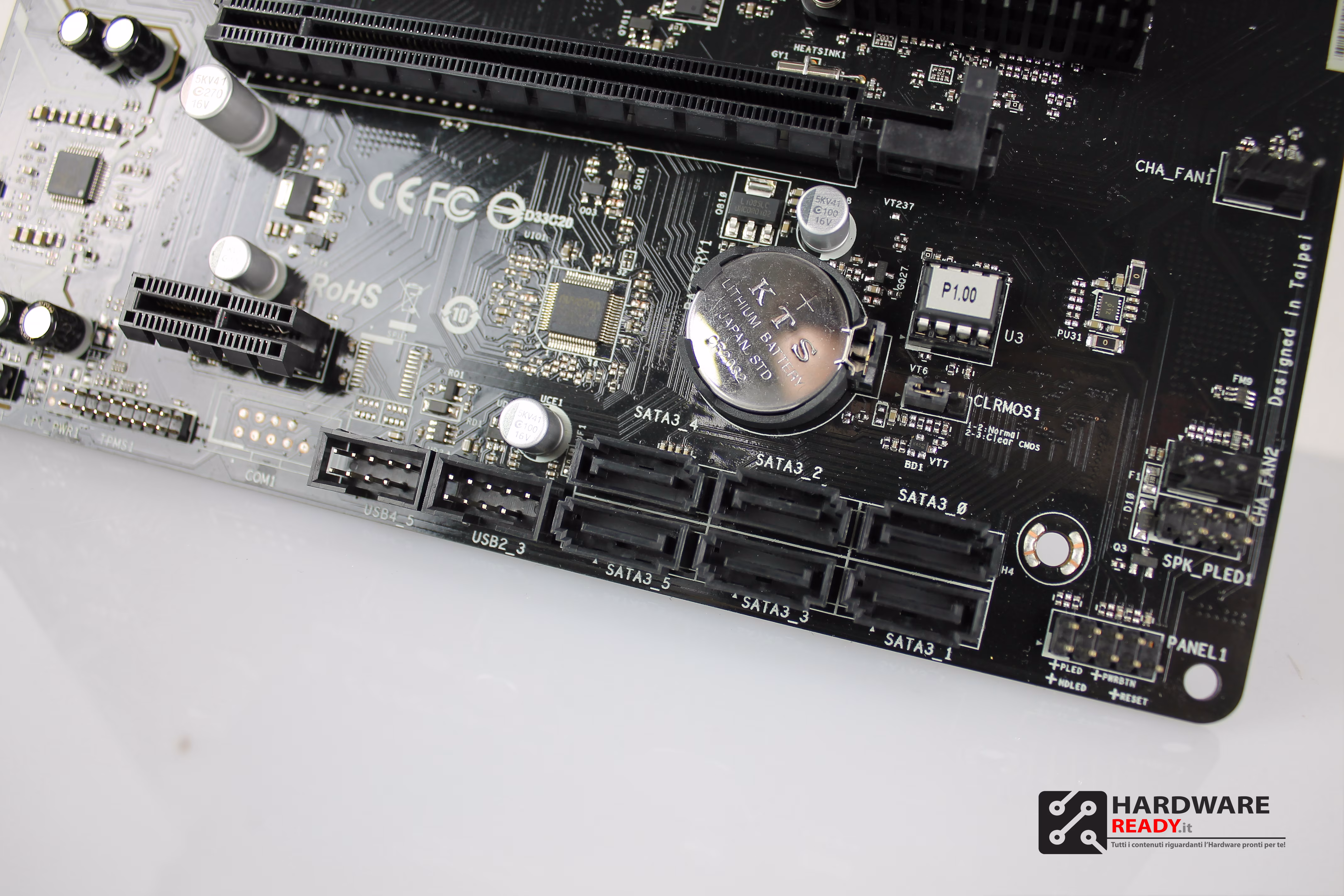

Poco comodo il connettore per le porte USB 3.0 frontali in alto appena sotto gli slot DIMM delle RAM e dritti i connettori SATA in basso, giustificato in parte anche dall’economicità del prodotto. Assolutamente completa per la sua fascia di prezzo…

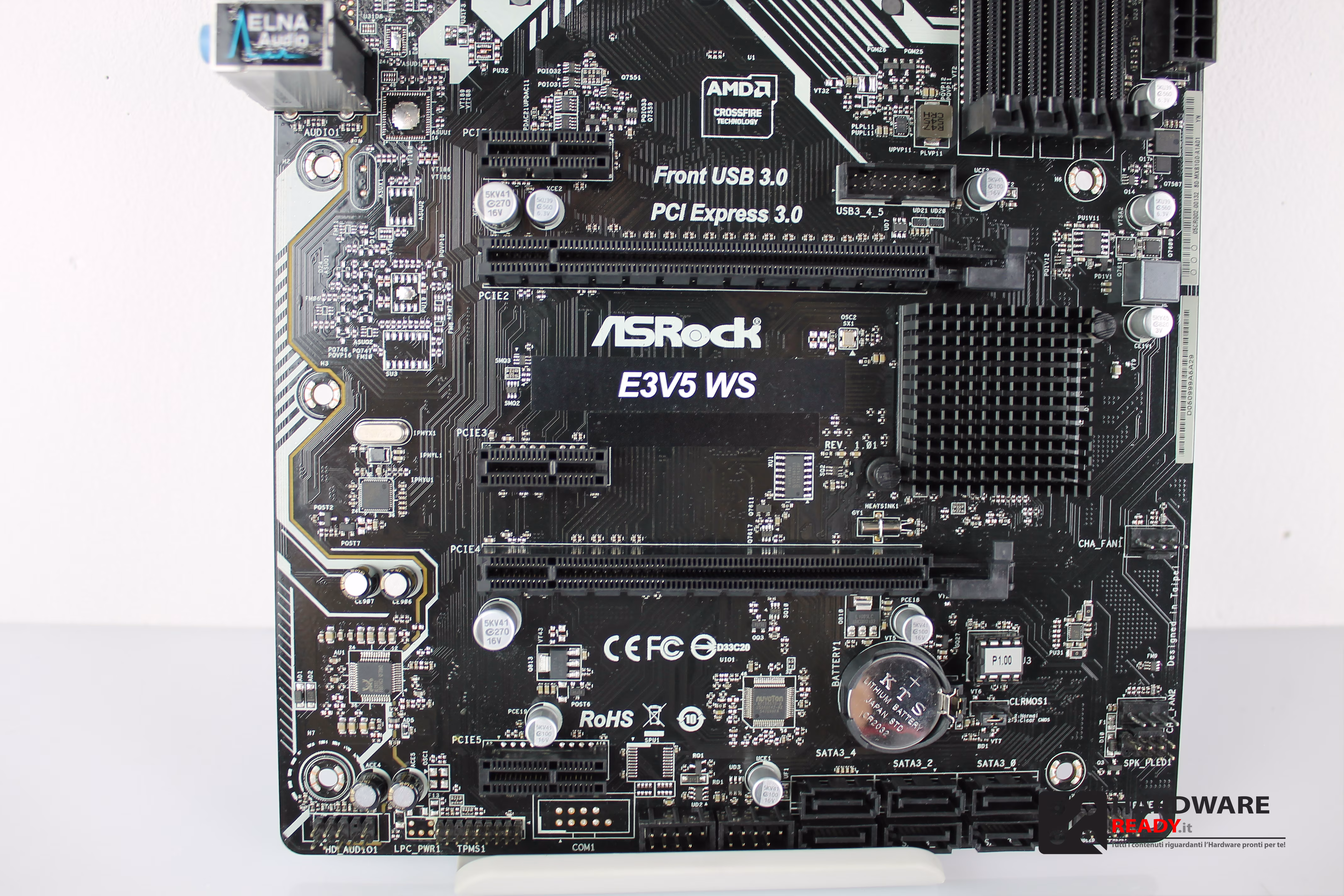

Gli slot di espansione sono:

– 2x PCI Express 3.0 x16 (PCIE2: a modalità x16; PCIE4: a modalità x4)*
– 3 x PCI Express 3.0 x1 Slots (PCIe flessibile)

Troviamo il supporto AMD Quad CrossFireX™ ed a CrossFireX™.

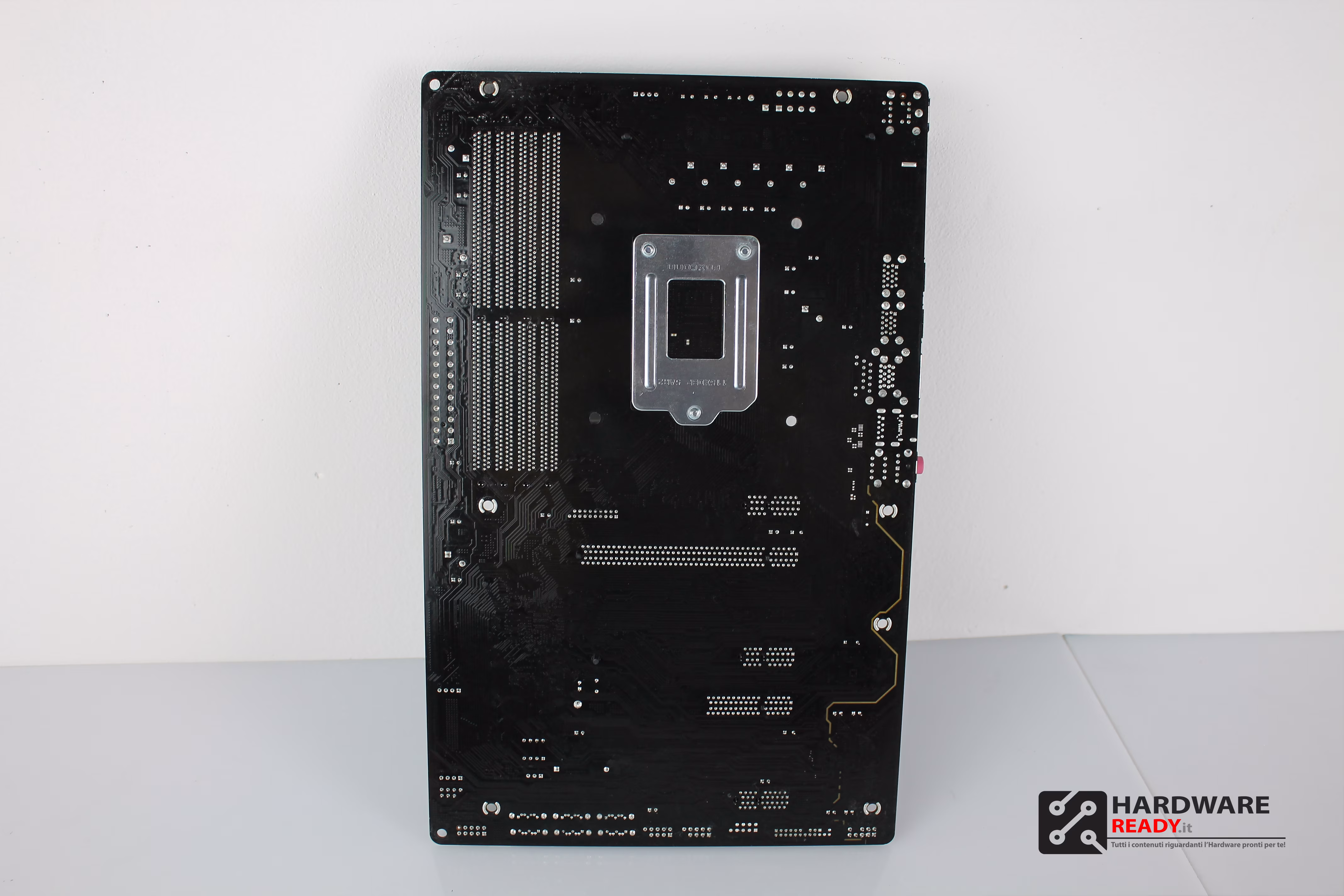

Il retro del PCB è pulito e di buona fattura. Nulla da segnalare.

Ecco la lista di CPU compatibili al seguente LINK

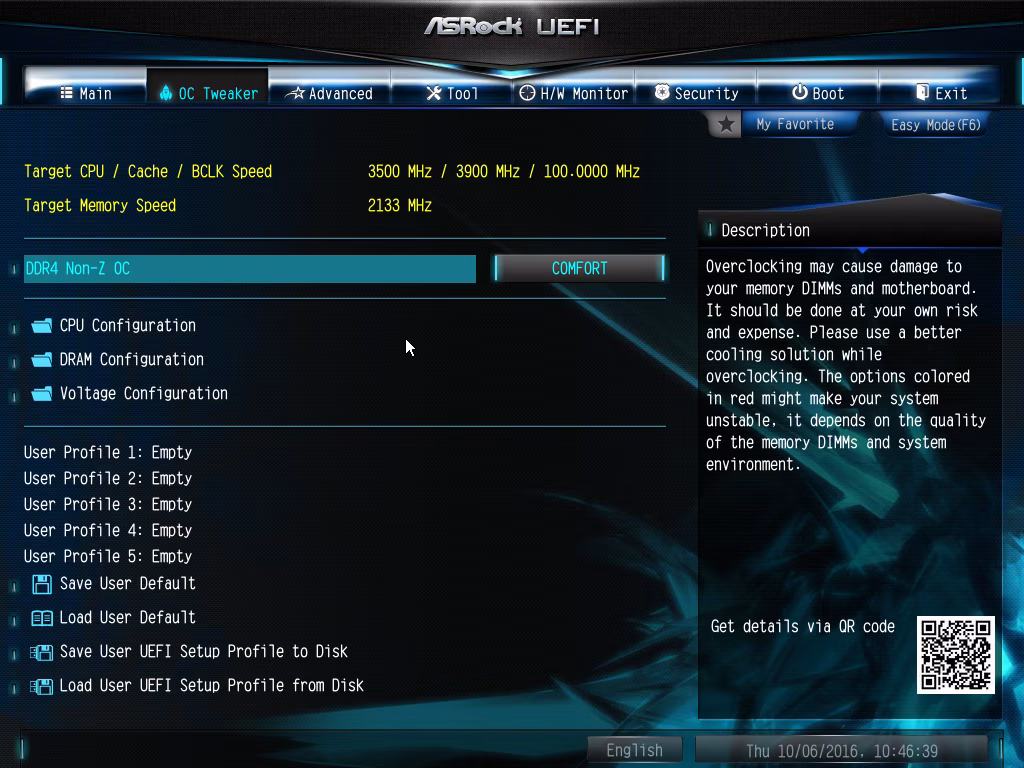

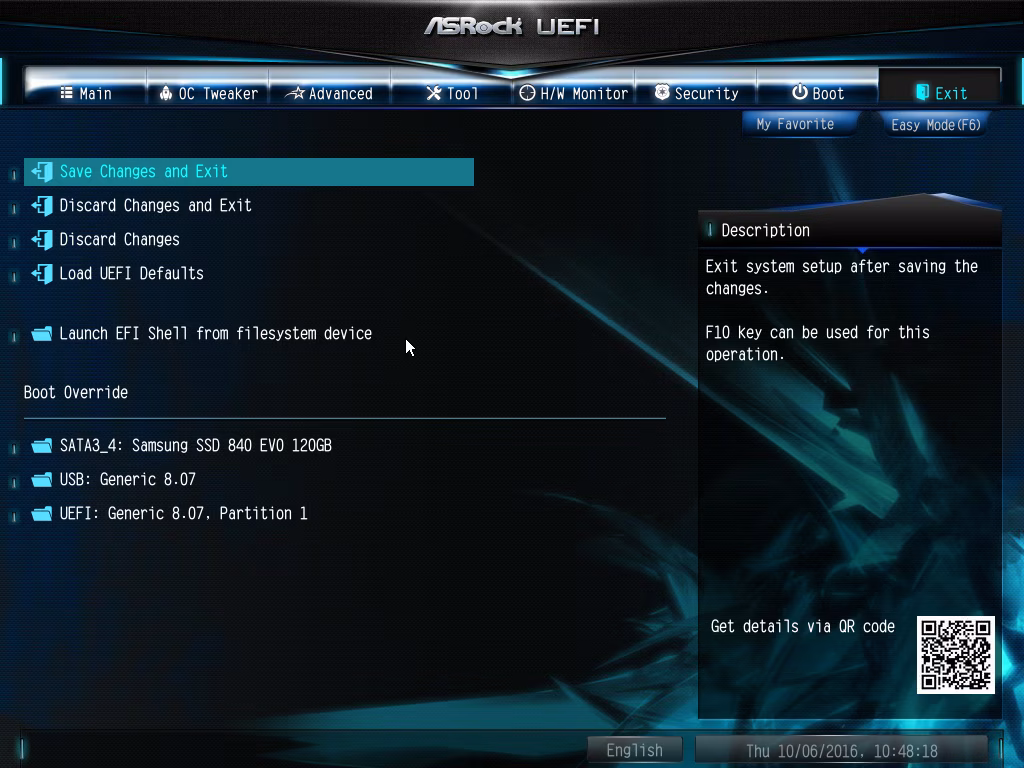

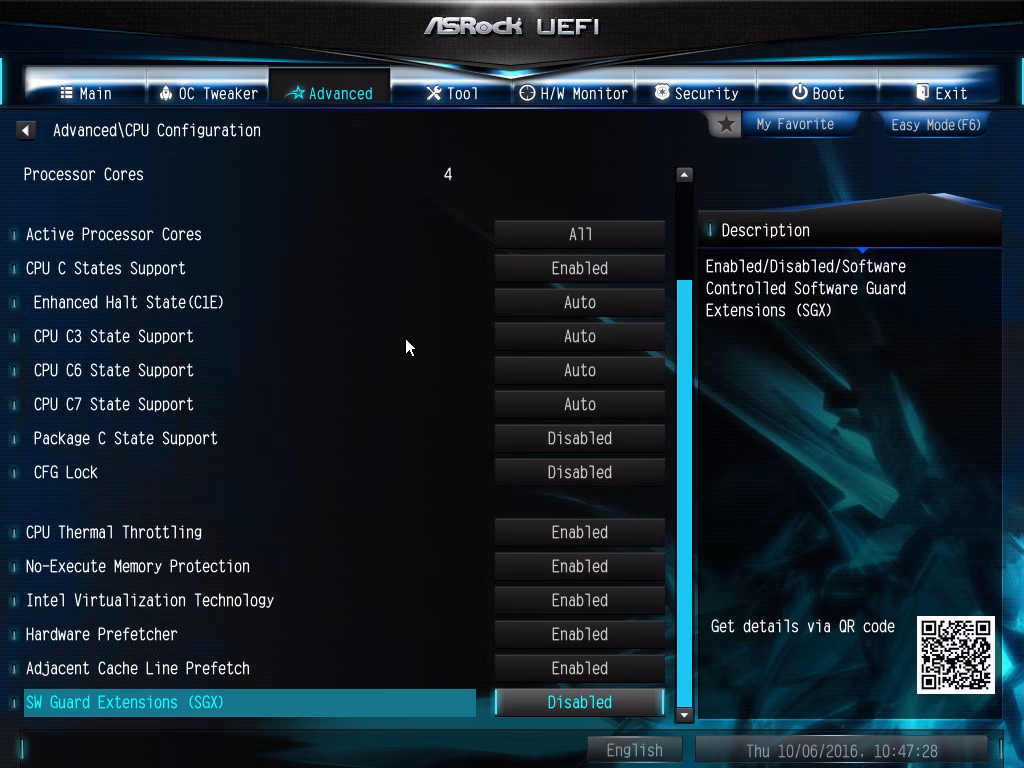

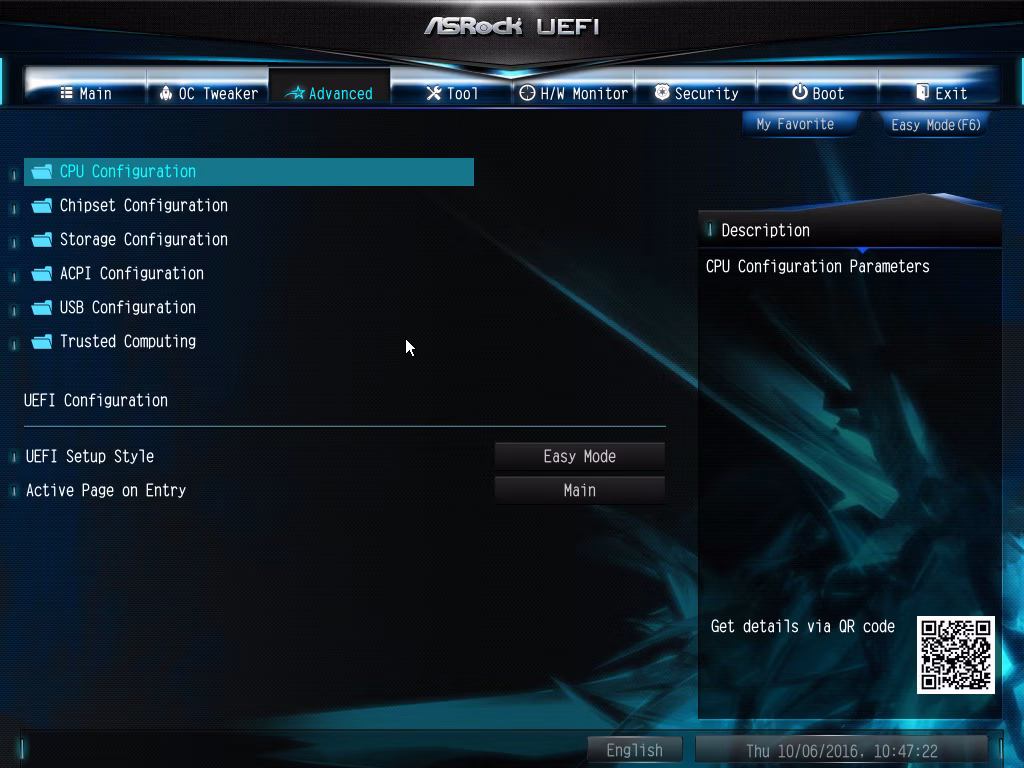

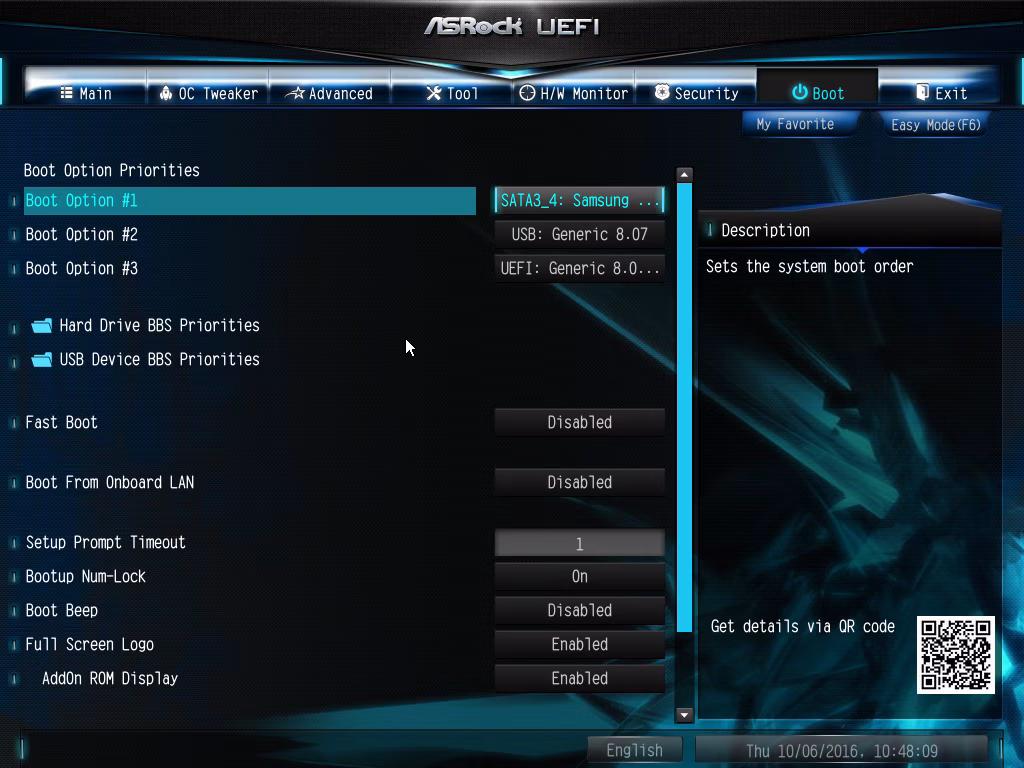

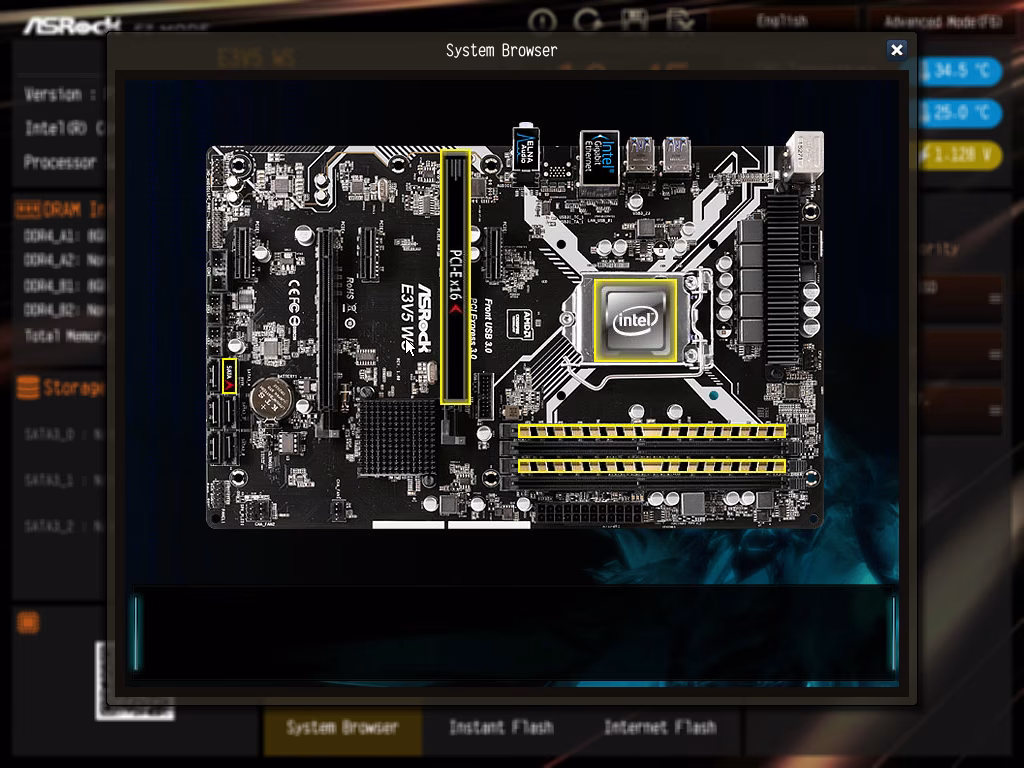

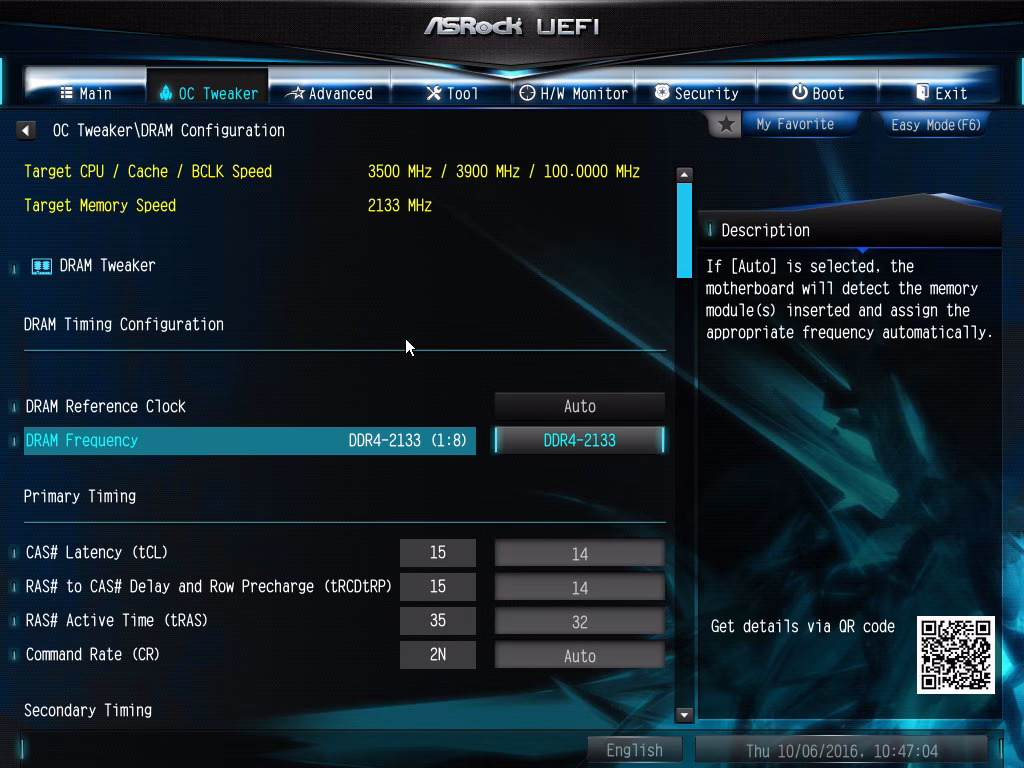

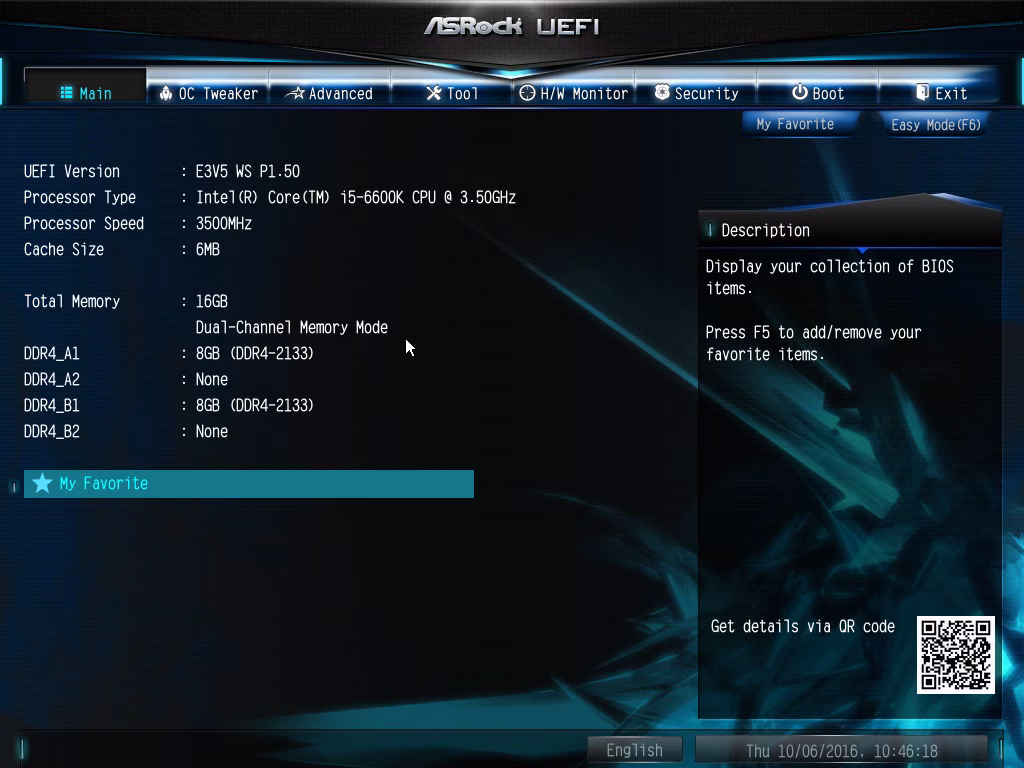

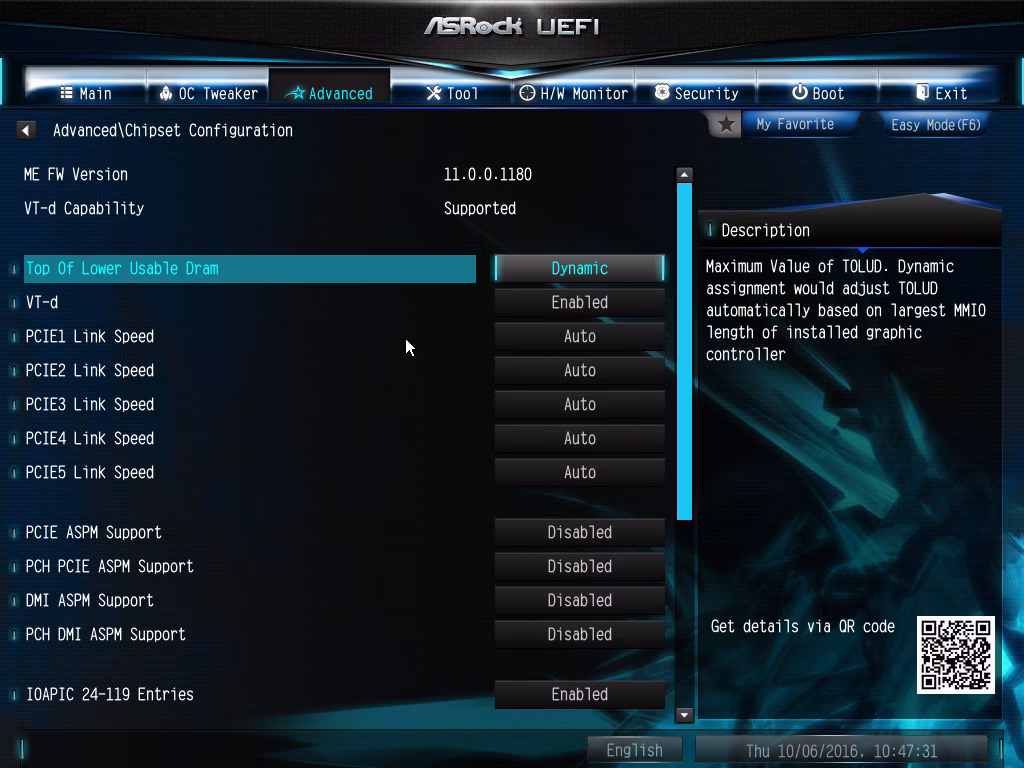

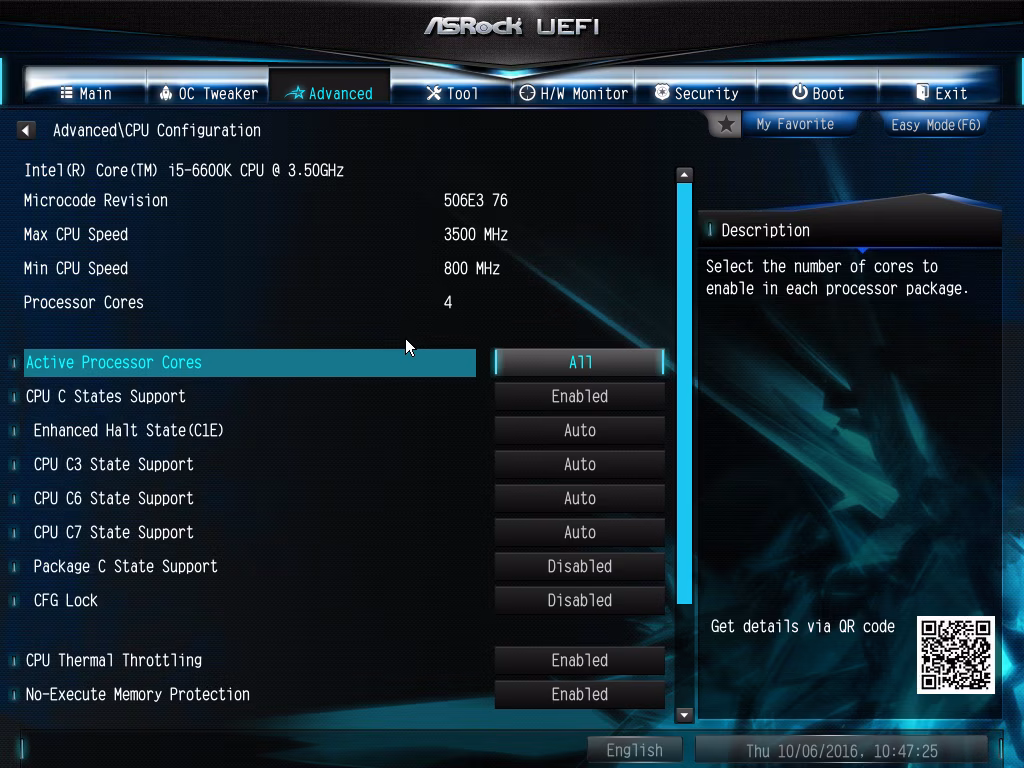

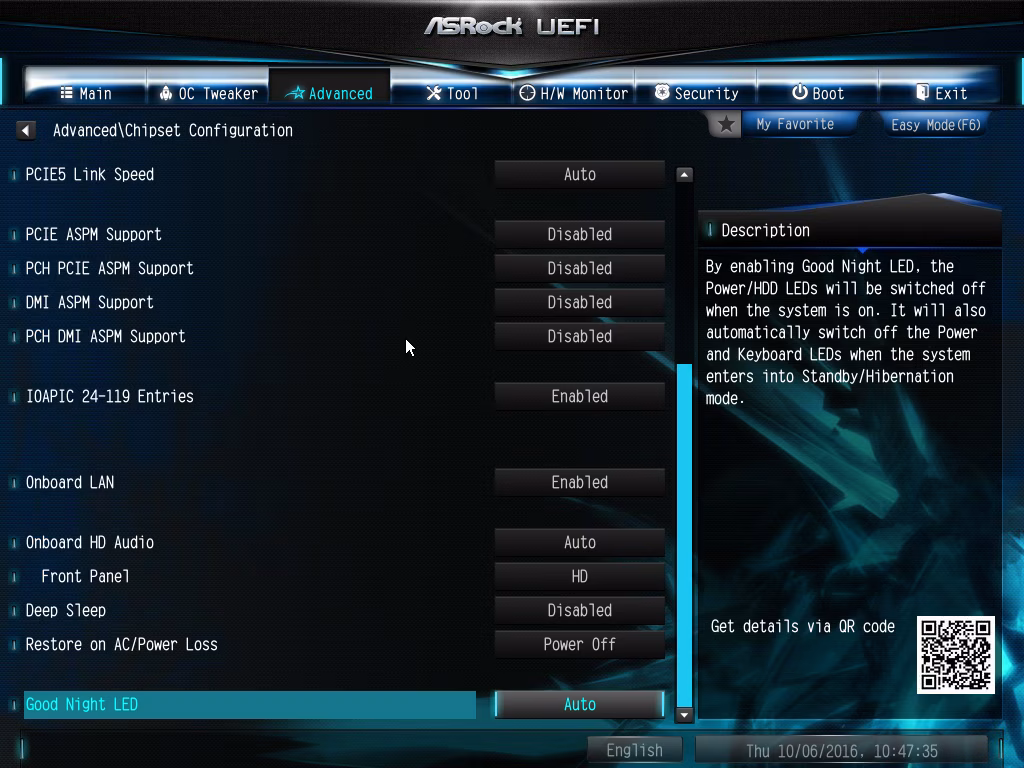

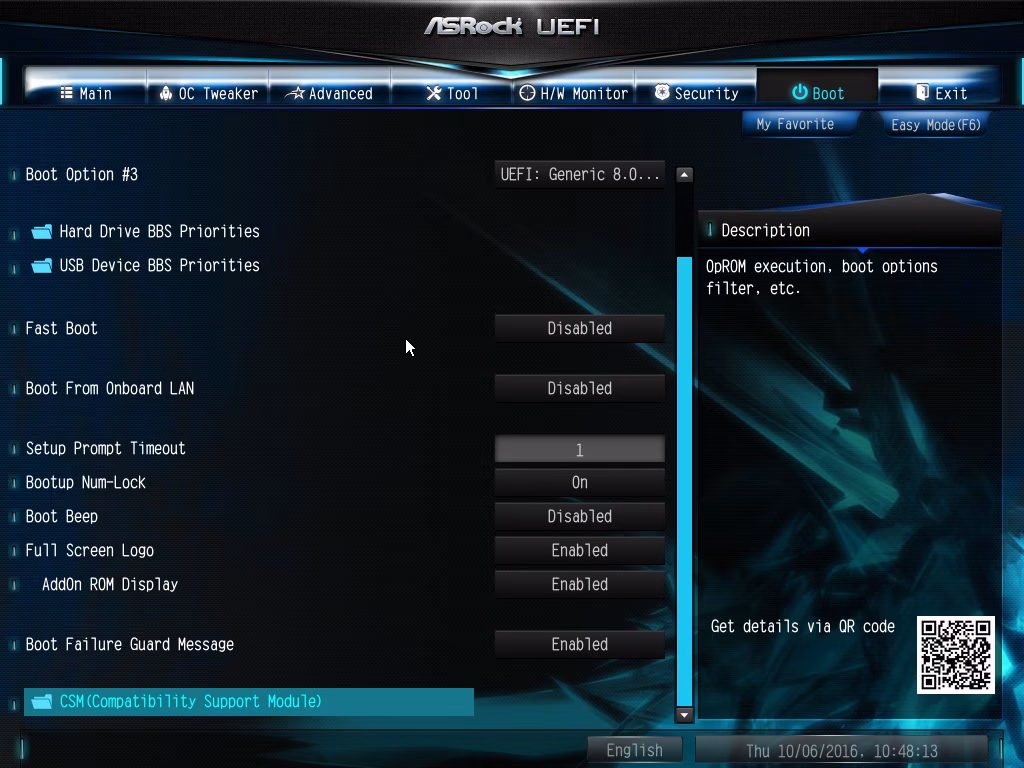

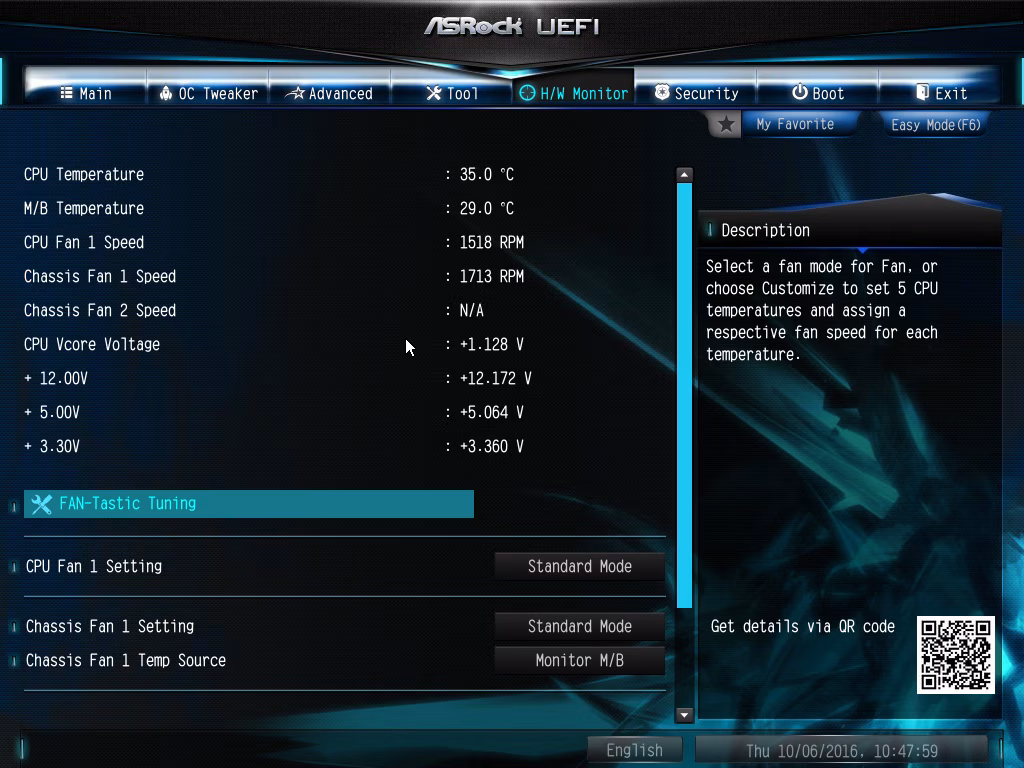

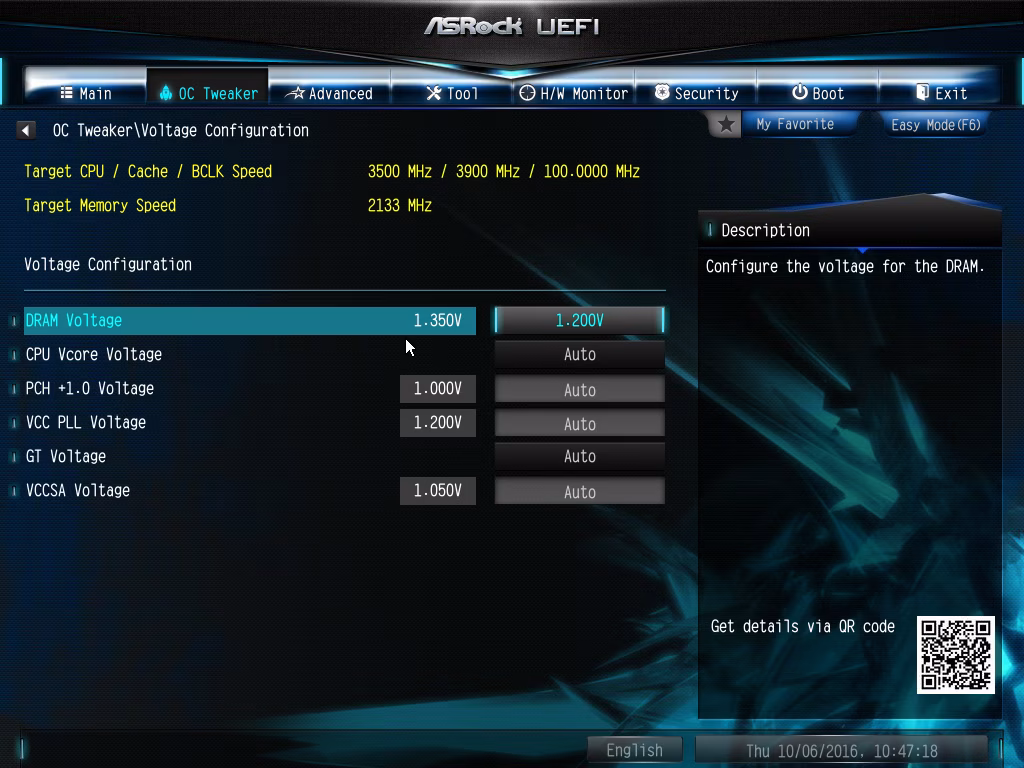

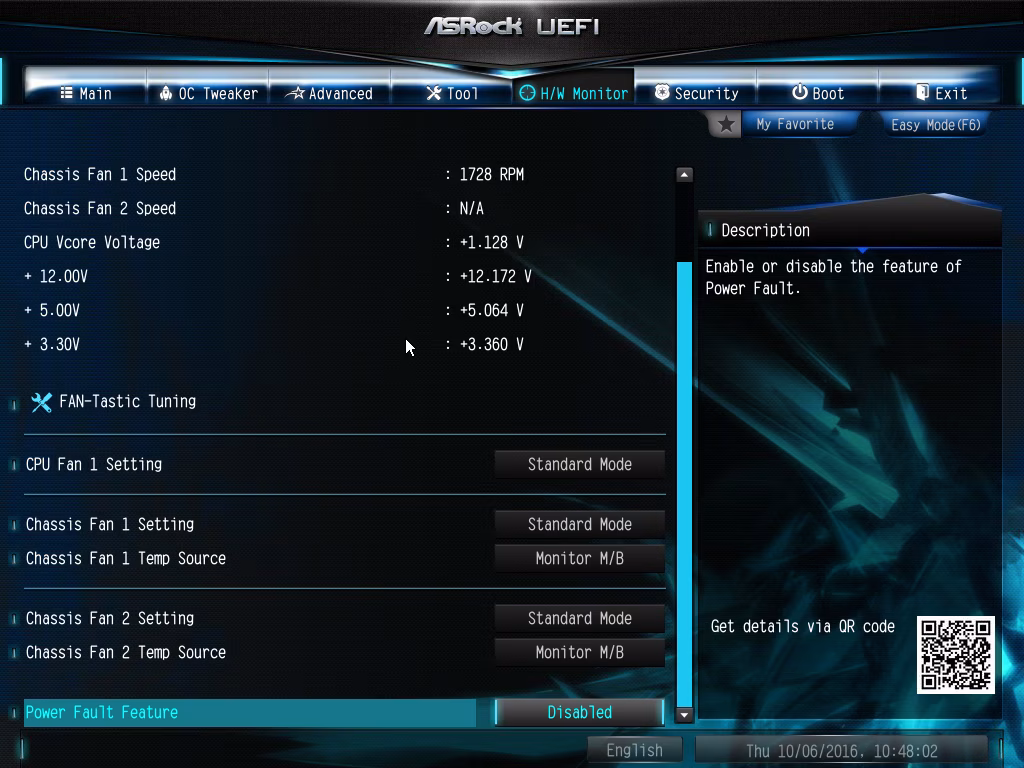

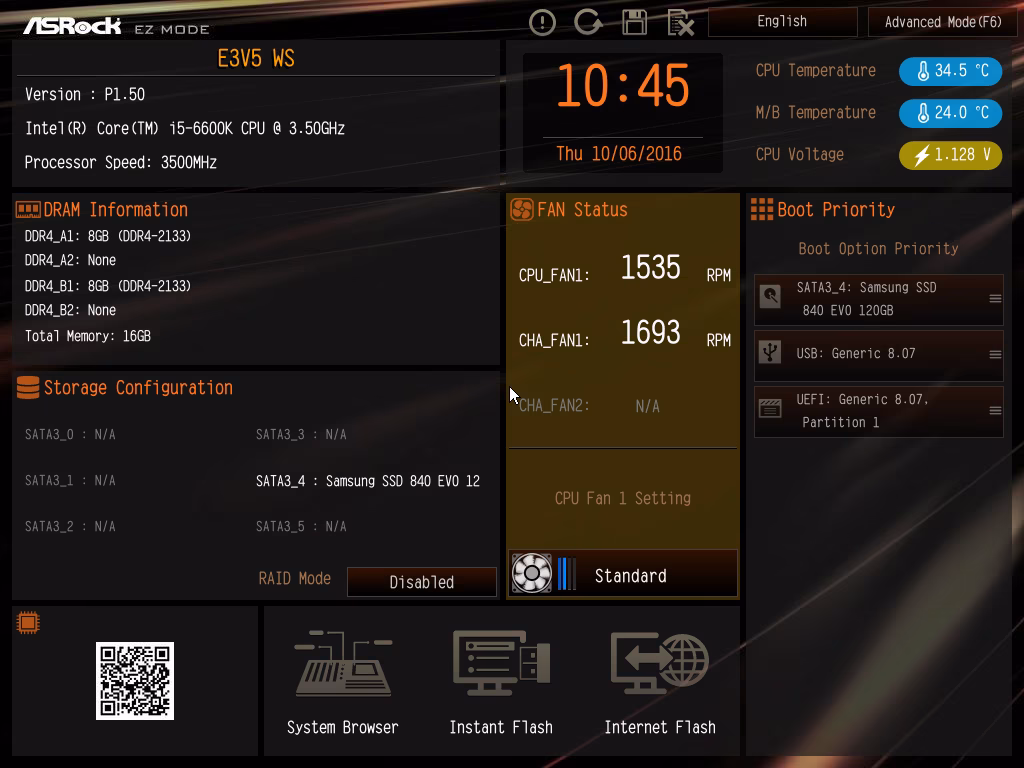

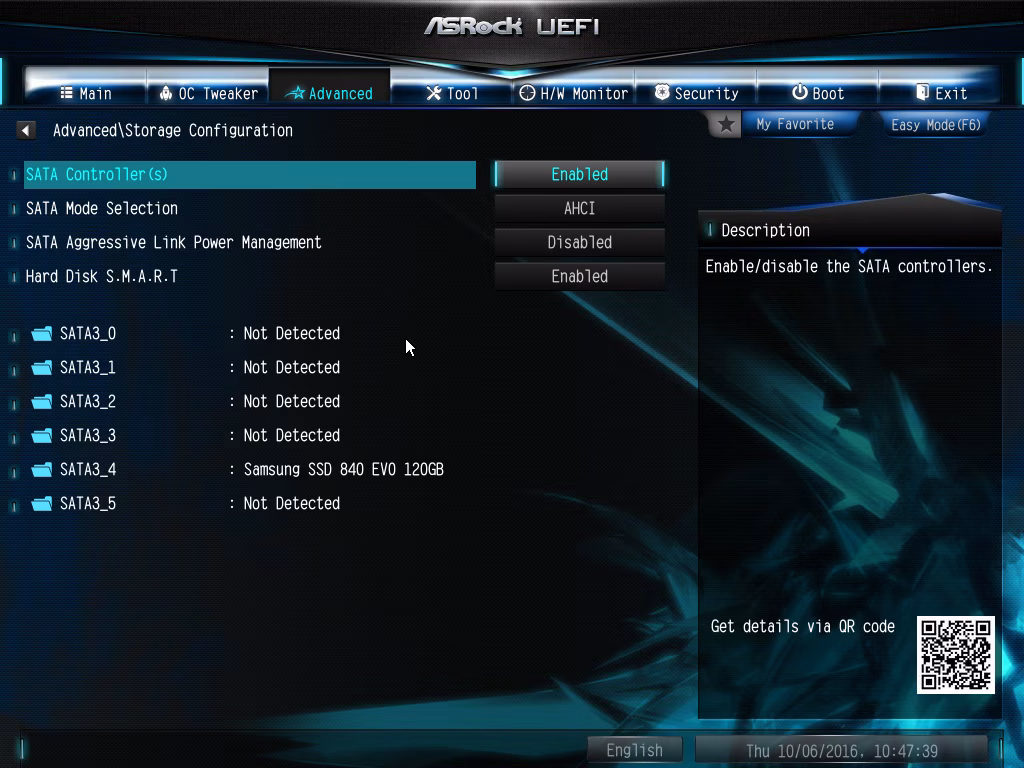

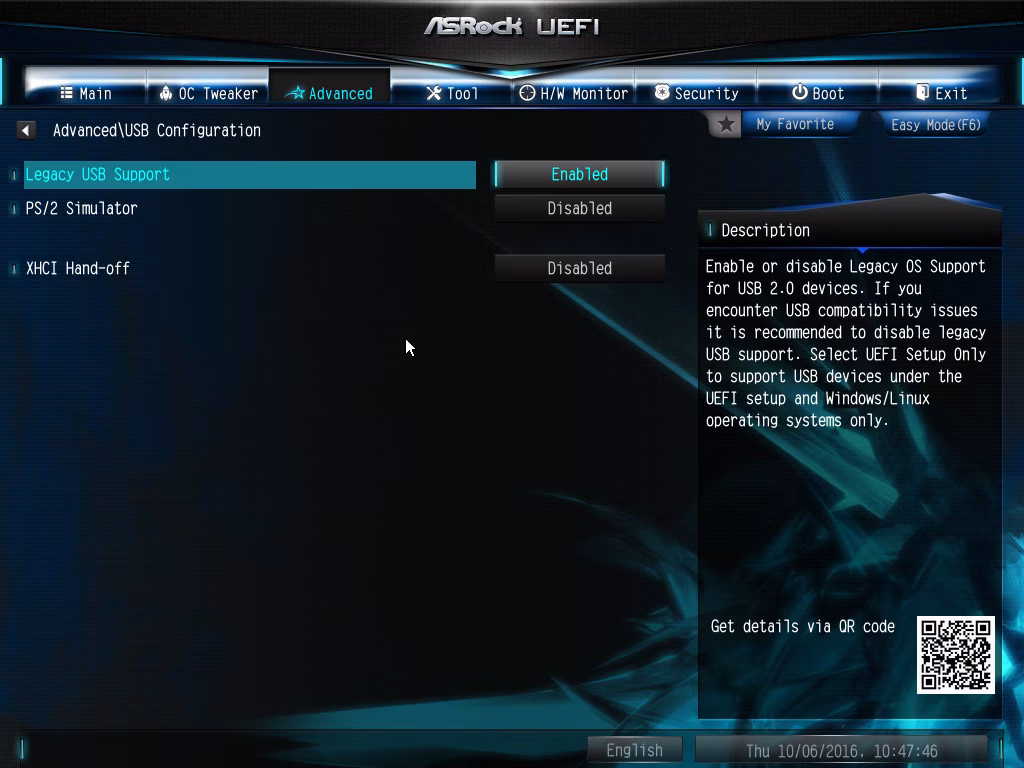

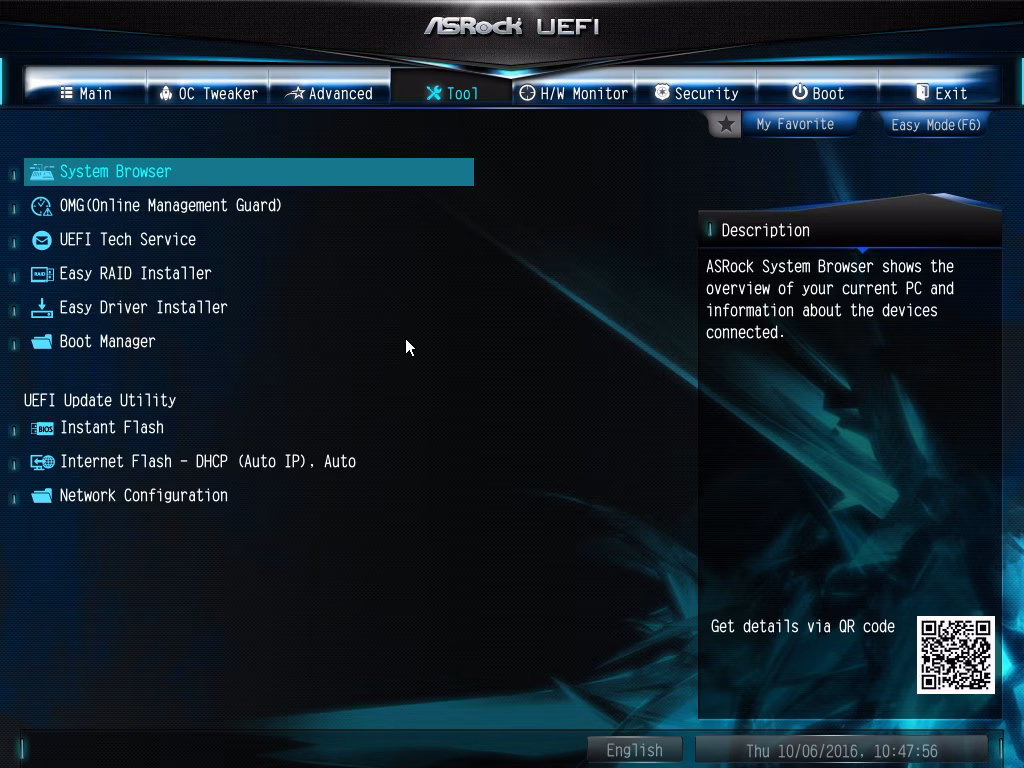

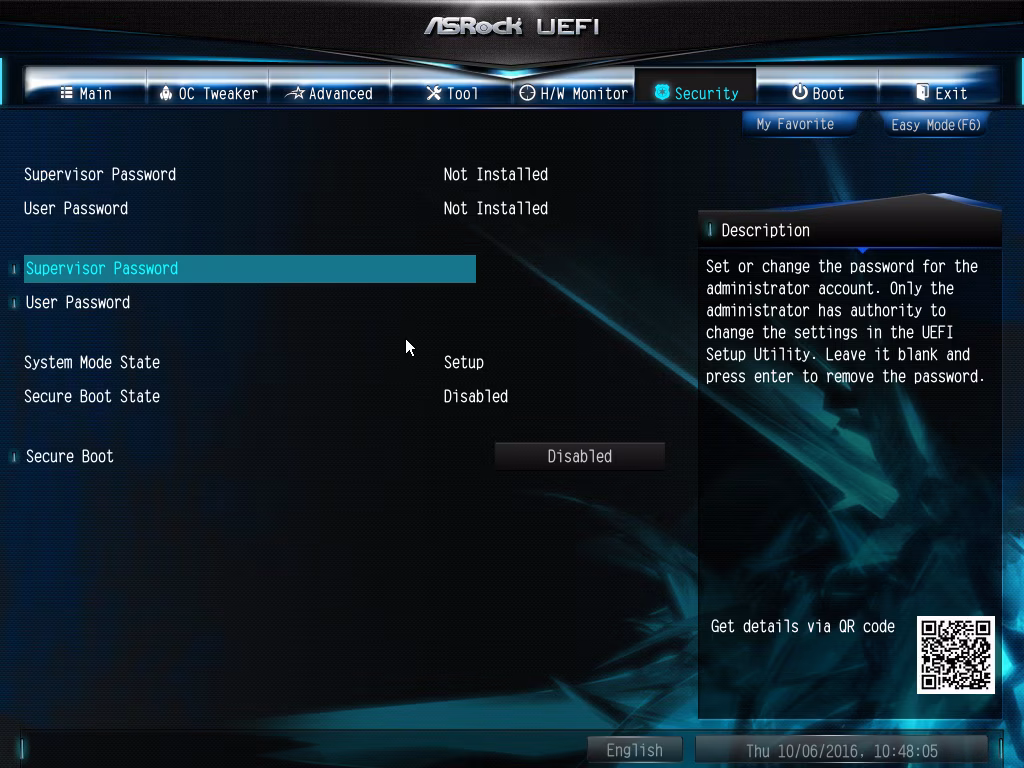

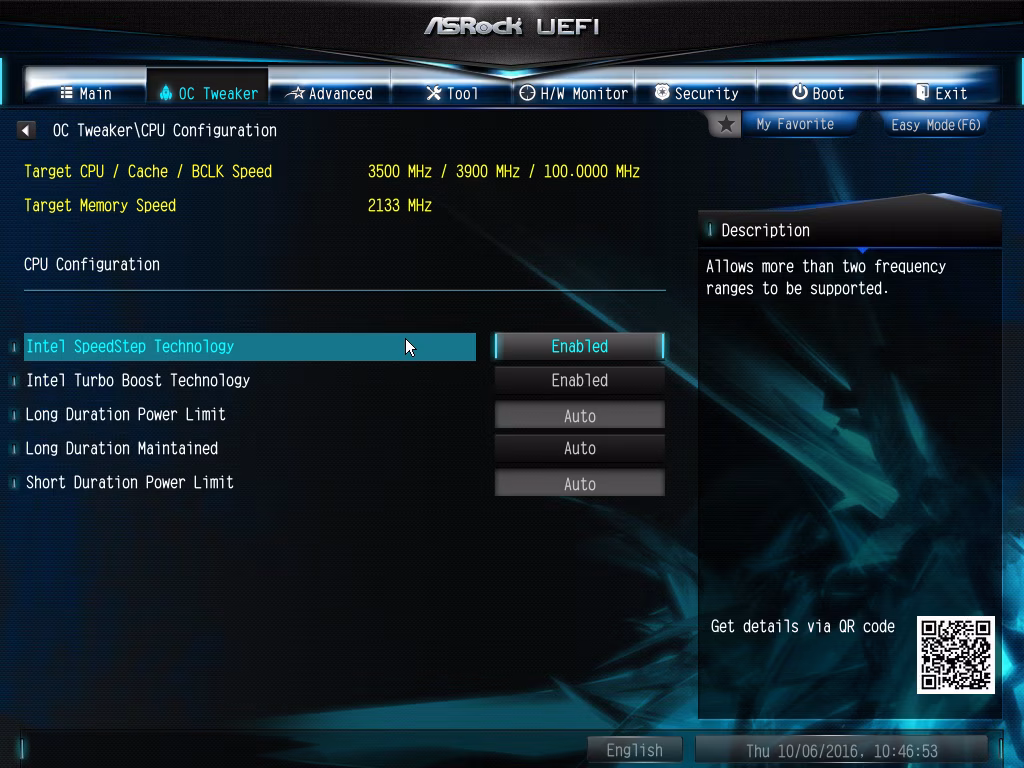

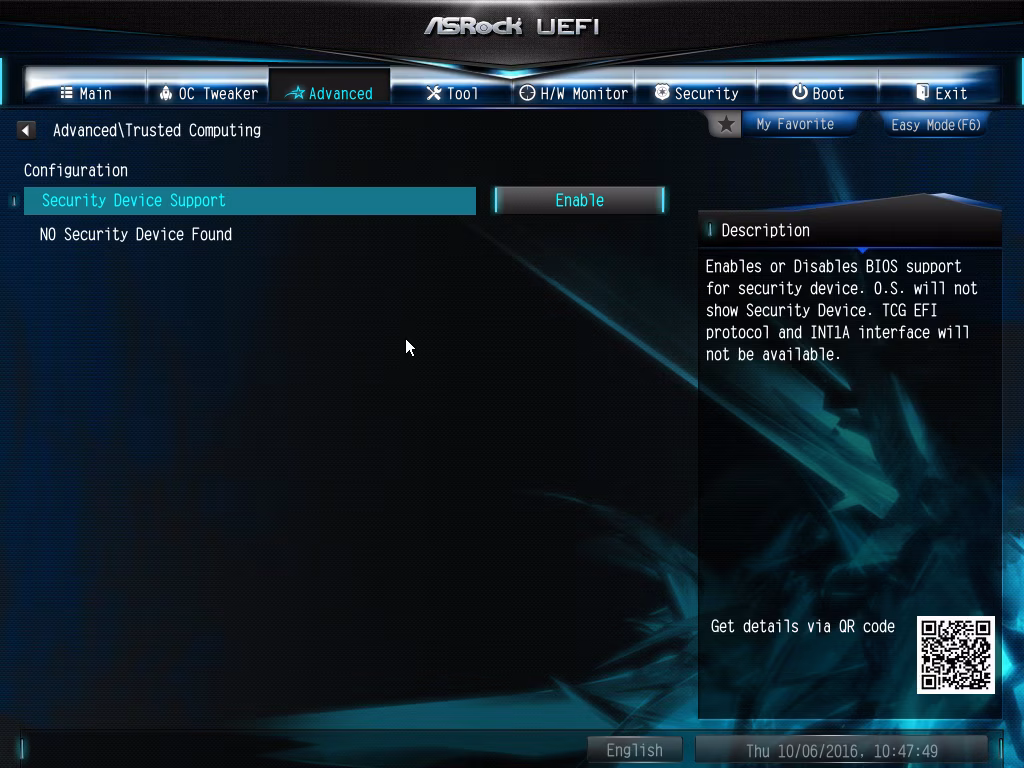

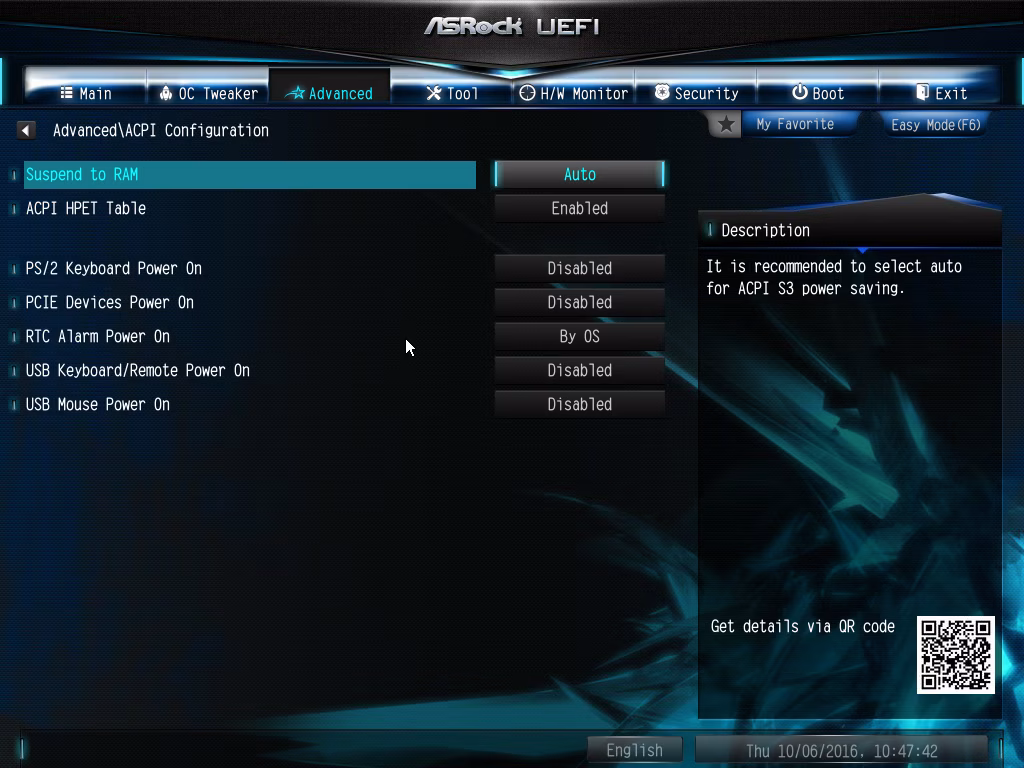

BIOS UEFI molto curato esteticamente, rapido e permette l’overclock, anche se non proprio un prodotto adatto a questo tipo di pratiche. Si variano con facilità qualsiasi tipo di settaggio.

Look sobrio e senza fronzoli
Il design totalmente nero di PCB, dissipatori, slot di espansione e slot DIMM, donano, insieme ai disegni della nuova serie Taichi, un impatto sobrio e semplice.

Studiata per essere duttile ed economica
Sezione Audio con condensatori ELNA ed audio HD 7.1, compatibile con RAM DDR4 ECC fino a 64GB a 2133 ed un’ampia compatibilità di processori, sia consumer che professional, la rendono una motherboard entry level adatta ai professionisti che non hanno da spendere grosse cifre.

Connettività e Software/BIOS UEFI
Buona la disponibilità di porte SATA ed HUB USB, anche se non ruotate di 90° e “l’errato” posizionamento dell’HUB per le porte 3.0 anteriori (dettaglio, non un difetto). Nel complesso soddisfacenti.
I Software in dotazione sono i soliti ed efficienti di ASRock, nulla da segnalare. Il BIOS UEFI è molto fluido e particolarmente intuitivo e curato esteticamente.

Nel complesso il prodotto è completo e ben fatto, c’è poco da dire ed aggiungere ad una motherboard simile con un costo di soli 117€ su Amazon.

Un ringraziamento ad ASRock per il Sample fornitoci.
