ASRock è un assoluto punto di riferimento sulle motherboard ed oggi ci presenta la massima espressione del proprio potenziale, la nuova X99 Taichi.

L’azienda ha lavorato al meglio ed ha creato un prodotto, non solo dal design unico, ma che racchiuda tutte le tecnologie e peculiarità del momento in un’unica scheda madre, con alla base di tutto pochi fronzoli e tanta sostanza.
La scheda tecnica qui di seguito illustra le principali features, ma non perdiamoci in chiacchiere e passiamo all’analisi completa del prodotto.
Buona lettura!

Specifiche Tecniche

ASRock USB 3.1
– ASRock porte USB 3.1 Type-A (10 Gb/s)
– ASRock porte USB 3.1 Type-C (10 Gb/s)
ASRock X Series OC Socket
ASRock Super Lega
– Dissipatore di calore XXL in lega di alluminio
– Valvola alimentazione Premium 60A
– MOSFET Dual-N Ultra (UDM)
– Condensatori Nichicon in platino a 12K (condensatori a conduttore in polimero di alta qualità realizzati al 100% in Giappone)
– I/O Armor
– PCB in zaffiro nero
– Circuito in vetro ad alta densità
Slot in acciaio ASRock
ASRock 802.11ac WiFi
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection
ASRock Live Update & APP Shop
CPU
– Supporta la famiglia di processori Intel® Core™ i7 e Xeon® 18-core per il socket LGA 2011-3
– Digi Power design
– Fase di alimentazione 12
– Supporto della tecnologia Intel® Turbo Boost Max 3.0*
– Supporta la tecnologia overclocking “slegata”

*I processori Intel® Core™ i7-59xx/58xx supportano solo Intel® Turbo Boost Max Technology 2.0
Chipset
– Intel® X99
Memoria
– Tecnologia di memoria DDR4 Quad Channel
– 8 x DDR4 slot DIMM
– Supporta DDR4 3300+(OC)*/2933(OC)/2800(OC)/2400(OC)/2133 non-ECC, momoria senza buffer
– Supporta la RDIMM non ECC (DIMM registrata)
– Supporta DDR4 ECC, memoria/RDIMM un-buffered con processori Intel® Xeon® della serie E5 nel socket LGA 2011-3
– Capacità massima della memoria di sistema: 128GB (with Core™ i7 CPU) o 256GB (With Xeon® CPU)*
– Supporto di Intel® XMP (Extreme Memory Profile) 2.0
– Contatto in oro 15μ negli slot DIMM

*A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per la prenotazione all’uso del sistema sotto Windows® a 32 bit. Per Windows® 64-bit OS con CPU 64-bit, non esiste tale limitazione.
Fai riferimento alla lista di supporto memorie sul sito di ASRock per ulteriori informazioni.
BIOS
– 2 x AMI UEFI Legal BIOS da 128Mb con supporto GUI multilingue (1 BIOS principale e 1 BIOS di backup)
– Supporta Tecnologia Secure Backup UEFI
– Compatibile con ACPI 5.0 wake up events
– Supporta SMBIOS 2.7
– Regolazione multi-voltaggio CPU, DRAM, PCH 1.05V, PCH 1.5V, VPPM
Schede Grafiche
– n/a
Audio
– Audio HD a 7.1 canali con protezioni contenuti (Realtek ALC1150 Audio Codec)
– Supporto audio Blu-ray Premium
– Supporta la protezione contro le sovratensioni (ASRock Full Spike Protection)
– Supporta Purity Sound™ 3
– Condensatori audio della serie Nichicon Fine Gold
– DAC 115dB SNR con amplificatore differenziale
– amplificatore cuffie premium TI® NE5532 (supporta cuffie fino a 600 Ohm)
– Pure Power-In
– Tecnologia Direct Drive
– Schermatura isolante PCB
– Supporta DTS Connect
LAN
– Gigabit LAN 10/100/1000 Mb/s
– 1 x Giga PHY Intel® I218V, 1 x GigaLAN Intel® I211AT
– Supporta Wake-On-LAN
– Supporta la protezione da fulmini/ESD (ASRock Full Spike Protection)
– Supporta Dual LAN con Teaming*
– Supporta Ethernet 802.3az ad efficienza energetica
– Supporta PXE

*Windows® 10 non è supportato.
Wireless LAN
– Supporta IEEE 802.11a/b/g/n/ac
– Supporto per il Dual-Band (2,4/5 GHz)
– Supporta la connessione wireless ad alta velocità fino a 433Mbps
– Supporta Bluetooth 4.0 / 3.0 + ad alta velocità di classe II
Slot di espansione
– 3 x Alloggi PCI Express 3.0 x16 (PCIE2 @ a modalità x16; PCIE4 @ a modalità x16; PCIE5 @ x0 mode) (PCIE2 @ a modalità x16; PCIE4 @ a modalità x8; PCIE5 @ a modalità x8)*
– 2 x Alloggi PCI Express 2.0 x1
– Supporta AMD Quad CrossFireX™, 3-Way CrossFireX™ e CrossFireX™
– Supporta NVIDIA® Quad SLI™, 3-Way SLI™ e SLI™
– 1 x Socket verticale M.2 (tasto E), supporta il modulo di tipo 2230 WiFi/BT
– Contatti in oro a 15μ nello slot PCIe VGA (PCIE2 e PCIE4)

*Se installi CPU con 28 corsie, PCIE2/PCIE4/PCIE5 funzioneranno a x16/x0/x8 o x8/x8/x8.
SSD NVMe come dischi di avvio.
Immagazzinamento
– 10 x connettori SATA3 6.0 Go/s, sopporta RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 13), NCQ, AHCI, Hot Plug*
– 1 x Connettore SATA Express 10 Gb/s (condivisa con SATA3_4 e SATA3_5)**
– 1 x socket Ultra M.2 (M2_2), supporto per il modulo di tipo 2230/2242/2260/2280/22110 M.2 SATA3 a 6.0 Gb/s e il modulo M.2 PCIe fino a Gen3 x4 (32 Gb/s)***
– 1 x socket Ultra M.2 (M2_1), supporto per il modulo di tipo 2230/2242/2260/2280 M.2 SATA3 a 6.0 Gb/s e il modulo M.2 PCIe fino a Gen3 x4 (32 Gb/s)***

*Il connettore SSATA3_3 è condiviso con M2_1; il connettore SSATA3_2 è condiviso con M2_2.
RAID è supportata solo su porte SATA3_0 e SATA3_5.

**Supporto ancora da annunciare.

***Se installi CPU con 28 corsie, la M2_1 supporta solo il modulo M.2 di tipo SATA.
SSD NVMe come dischi di avvio.
Supporta ASRock U.2 Kit.
Connettore
– 1 x collettore porta COM
– 1 x collettore TPM
– 1 x LED di alimentazione e header altoparlanti
– 1 x Connettore CPU ventola (4-pin)* (Controllo intelligente della velocità della ventola)
– 1 x CPU opzionale/connettore della ventola e pompa ad acqua (4-pin)*
– 3 x Connettore Chassis ventola (4-pin)***
– 1 x 24-pin collettore alimentazione ATX
– 1 x 8-pin connettore ATX 12V (Connettore di potenza ad alta densità)
– 1 x connettore audio sul pannello frontale
– 2 x collettore USB 2.0 (supporta 4 porte USB 2.0) (Supporta la protezione ESD (ASRock Full Spike Protection))
– 1 x collettore USB 3.0 (supporta 2 porte USB 3.0) (Supporta la protezione ESD (ASRock Full Spike Protection))
– 1 x Dr. Debug con LED
– 1 x Interruttore di selezione del BIOS

*Il connettore della ventola sulla CPU supporta la ventola della CPU alla potenza massima di 1A (12W).

**La ventola per CPU opzionale/pompa ad acqua supporta la ventola di raffreddamento dell’acqua di alimentazione della ventola massima 1.5A (18W).

***CHA_FAN1 e CHA_FAN2 possono automaticamente rilevare se la ventola a 3 pin o a 4 pin è in uso.
Pannello Posteriore I/O
– 1 x porta PS/2 per tastiera/mouse
– 1 x Uscita porta ottica SPDIF
– 3 x porte USB 2.0 (Supporta la protezione ESD (ASRock Full Spike Protection))
– 1 x porte USB 3.1 Type-A (10 Gb/s) (ASMedia ASM1142) (Supporta la protezione ESD (ASRock Full Spike Protection))
– 1 x porte USB 3.1 Type-C (10 Gb/s) (ASMedia ASM1142) (Supporta la protezione ESD (ASRock Full Spike Protection))
– 3 x porte USB 3.0 (Intel® X99) (Supporta la protezione ESD (ASRock Full Spike Protection))
– 2 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità)
– 1 x interruttore pulizia CMOS
– Jack Audio HD: cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono
Software e UEFI
Software
– ASRock A-Tuning
– ASRock Disk Health Report
– ASRock USB Key
– ASRock APP Charger
– ASRock XFast LAN
– ASRock XFast RAM
– ASRock Restart to UEFI
– ASRock Fast Boot (Fast Boot, Restart to UEFI)*
UEFI
– ASRock Modalità EZ
– ASRock UEFI Full HD
– ASRock My Favorites in UEFI
– Guida ASRock UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Crashless BIOS
– ASRock OMG (Online Management Guard)
– ASRock Browser di sistema UEFI
– ASRock UEFI Tech Service
– ASRock Easy RAID Installer
– ASRock Easy Driver Installer

*Queste utility possono essere scaricate da App Shop.
CD di Supporto
– Driver, utilità, software antivirus (Versione dimostrativa), Google Chrome Browser e Toolbar
Accessori
– Guida di installazione rapida, CD di supporto, I/O Shield
– 4 x cavi dati SATA
– 1 x Scheda ASRock SLI_HB_Bridge_2S
– 1 x Scheda ASRock SLI_Bridge_2S
– 1 x Scheda ASRock 3-Way SLI-2S1S Bridge
– 2 x Antenna ASRock WiFi 2.4/5GHz
– 2 x Viti per socket Ultra M.2
Monitoraggio Hardware
– Rilevamento della temperatura per CPU/case/CPU Opzionale/pompa ad acqua
– Tachimetro ventola CPU/case/CPU Opzionale/pompa ad acqua
– Ventola silenziosa per CPU/case/CPU Opzionale/pompa ad acqua (Regolazione automatica della velocità della ventola del case in base alla temperatura della CPU)
– Controllo multi-velocità della ventola per CPU/Case/CPU opzionale/pompa ad acqua
– Voltaggio: +12V, +5V, +3.3V, Tensione di ingresso CPU, Tensioni interne della CPU
Fattore di Forma
– Fattore di forma ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
– PCB a 8 strati
– 4 da 2oz in rame
OS
– Microsoft® Windows® 10 64-bit / 8.1 64-bit / 8 64-bit / 7 32-bit / 7 64-bit
Certificazioni
– FCC, CE, WHQL
– Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP)

Link al sito del produttore QUI

Confezione curata appositamente per la nuova Taichi. Look bianco e nero, anche per la scatola, caratterizzato dagli ingranaggi.

Sul retro la tipica scheda tecnica con le principali features illustrate e scritte, al centro una foto del prodotto ed in basso a destra la scheda tecnica dettagliata.

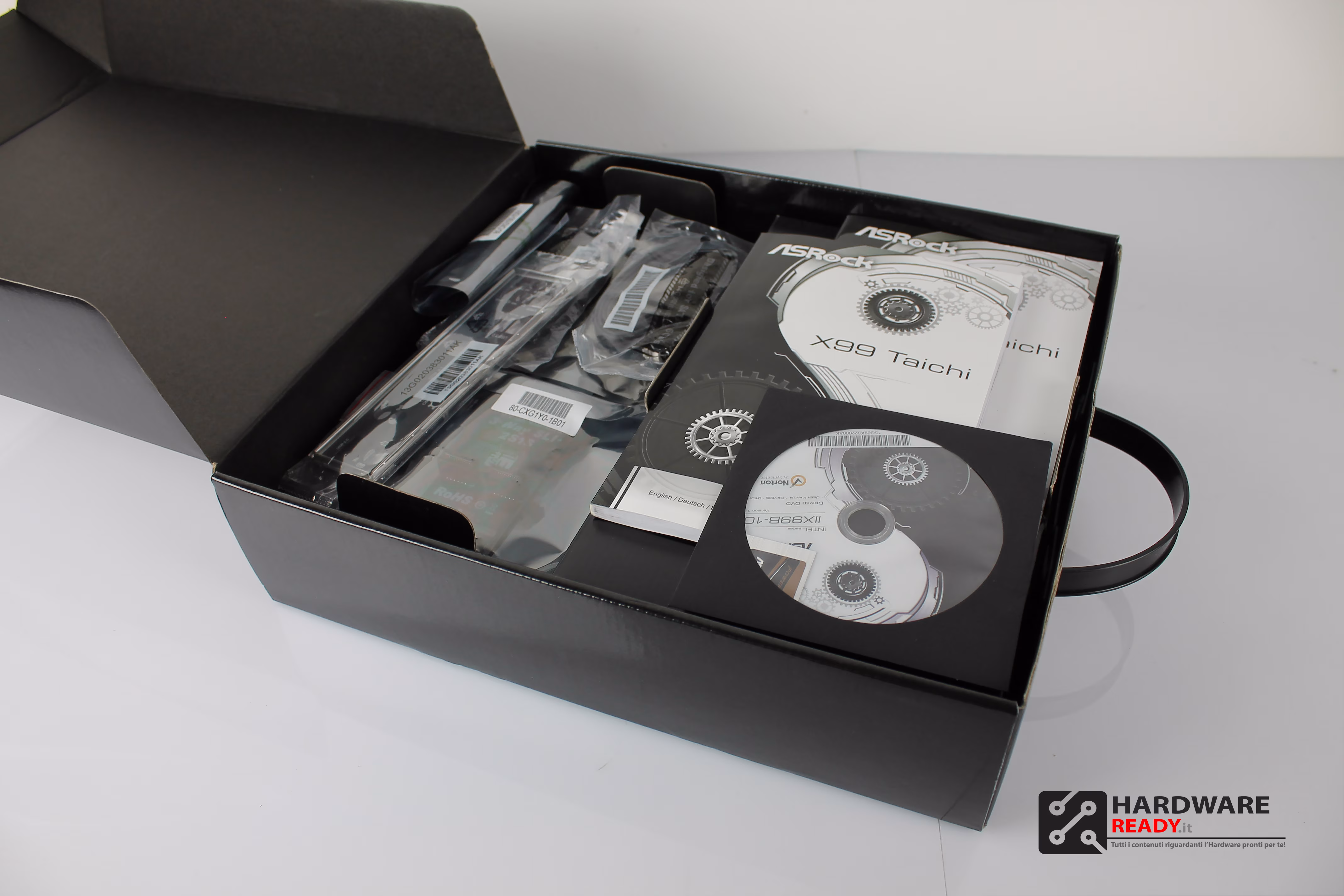

All’interno una confezione molto robusta e organizzata nel tipico doppio fondo con sopra il bundle.

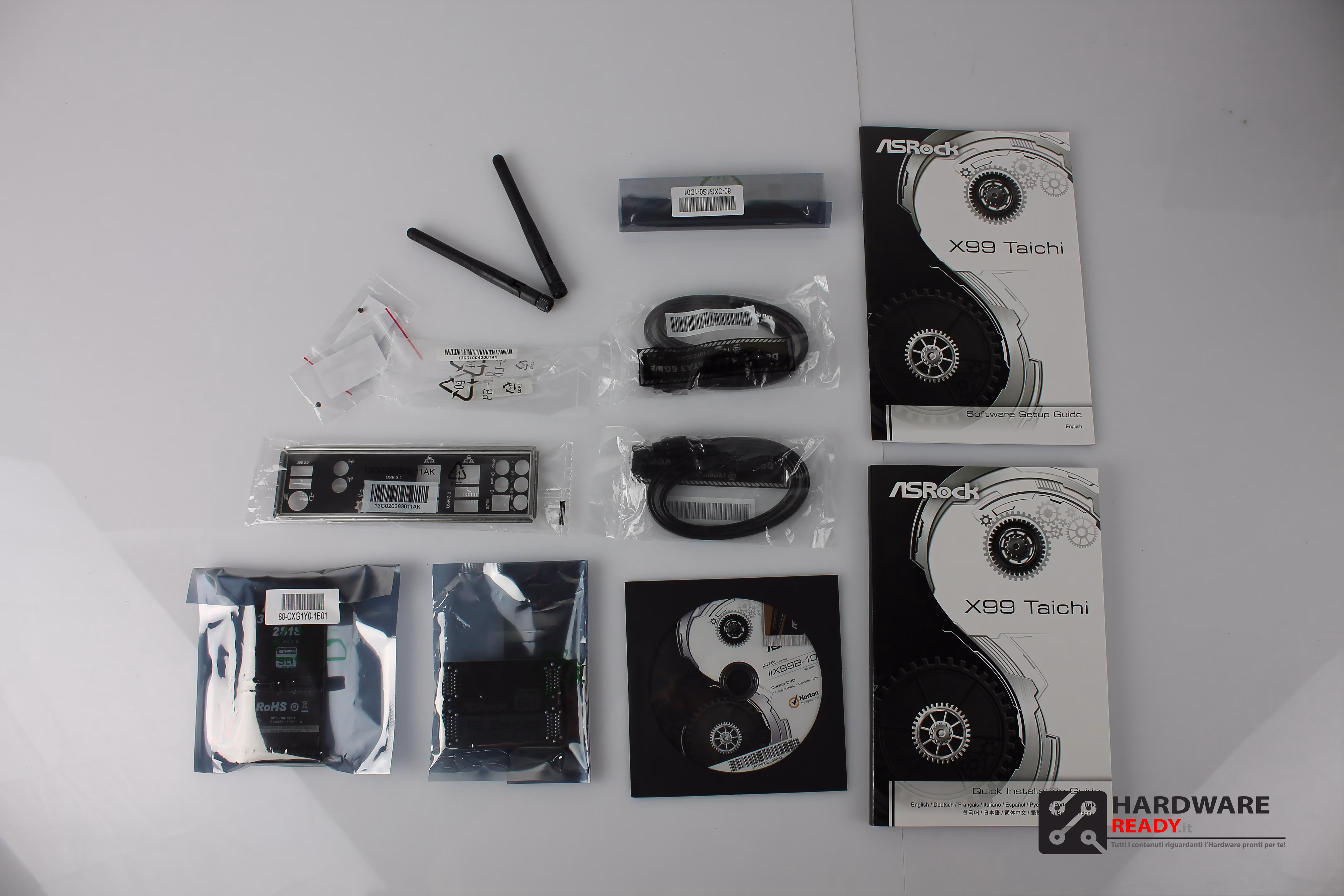

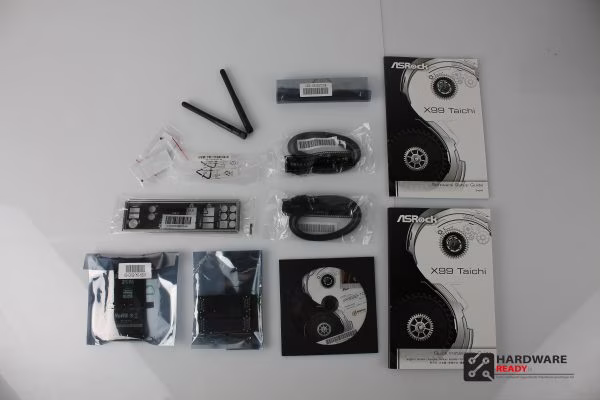

Il bundle è composto da:

CD di Supporto
– Driver, utilità, software antivirus (Versione dimostrativa), Google Chrome Browser e Toolbar
Accessori
– Guida di installazione rapida, CD di supporto, I/O Shield
– 4 x cavi dati SATA
– 1 x Scheda ASRock SLI_HB_Bridge_2S
– 1 x Scheda ASRock SLI_Bridge_2S
– 1 x Scheda ASRock 3-Way SLI-2S1S Bridge
– 2 x Antenna ASRock WiFi 2.4/5GHz
– 2 x Viti per socket Ultra M.2

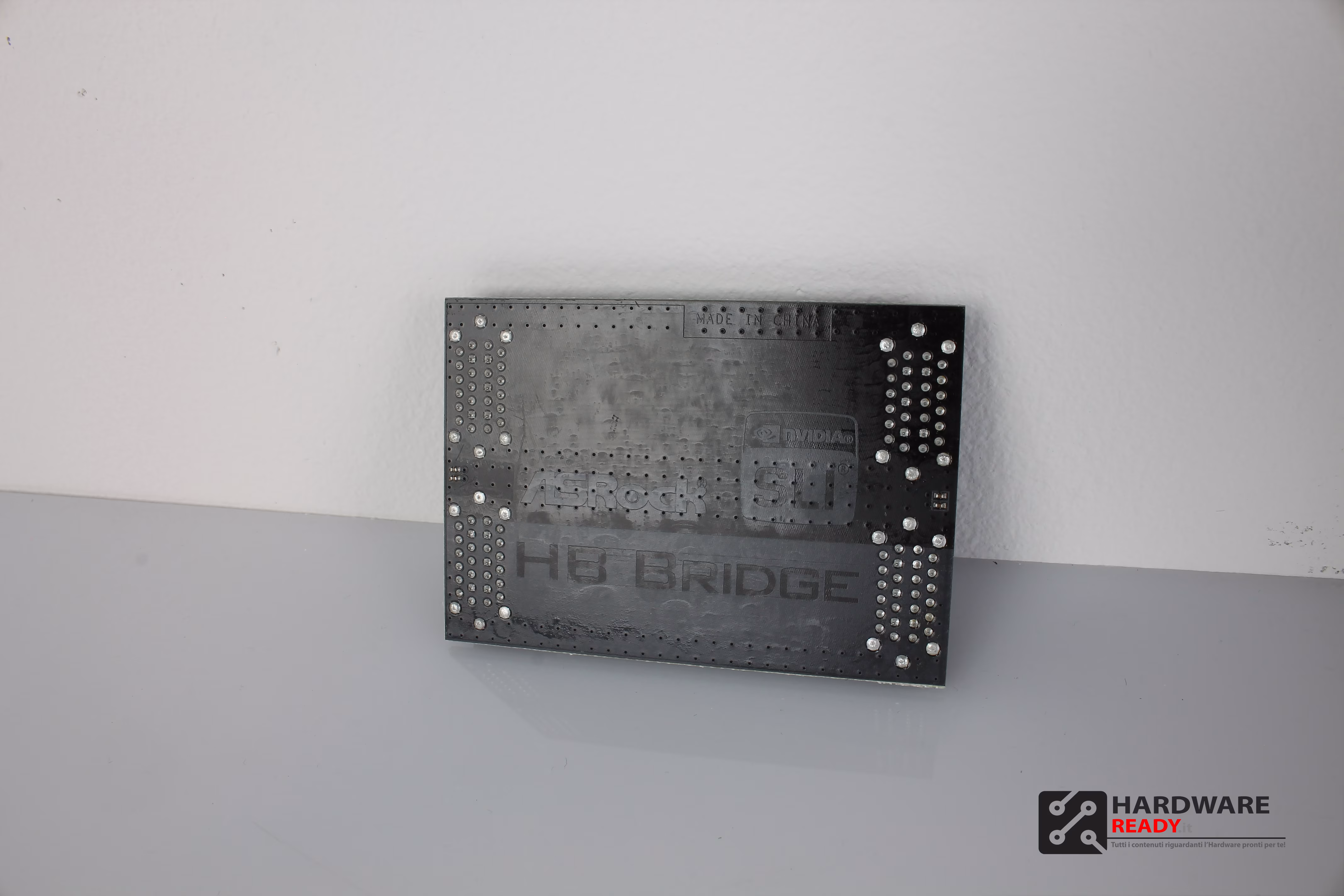

Da segnalare l’HB Bridge fornito per lo SLI, in confronto ad un normale bridge SLI raddoppia la banda sulle nuove GTX 1070/1080.

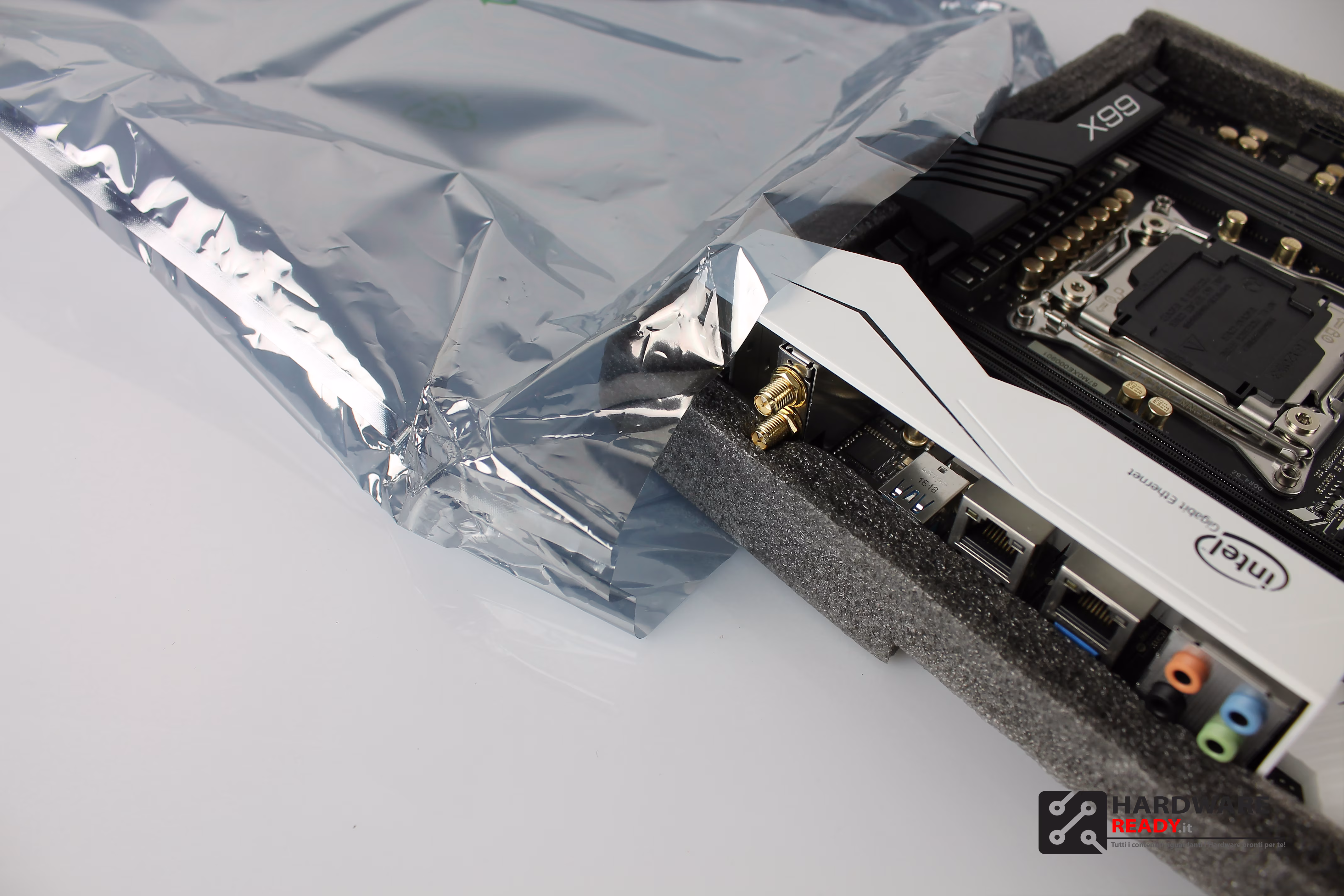

Ottimo l’imballaggio di protezione con cui viene fornita la scheda, busta antistatica e guscio in foam sagomato.

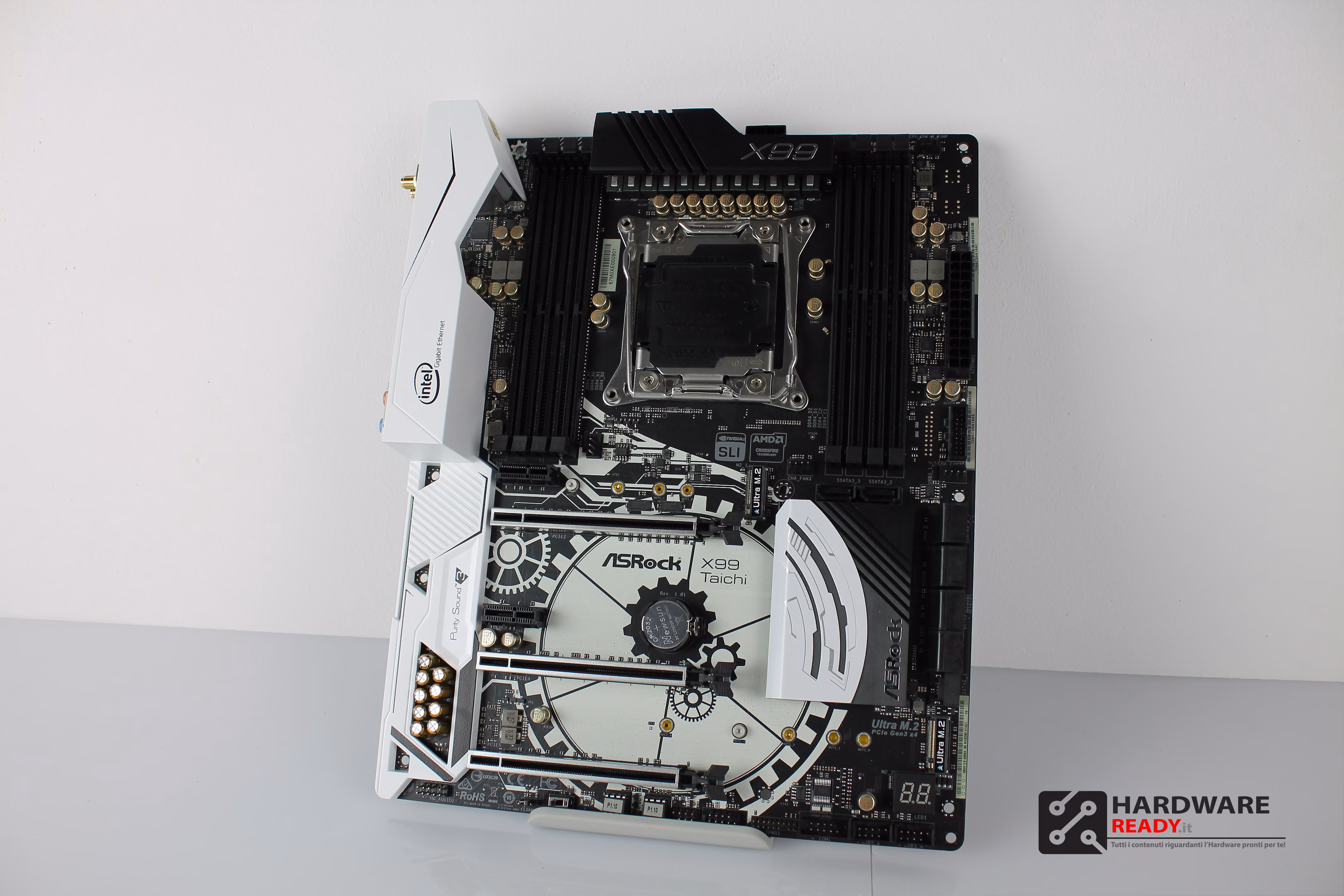

Ecco la Taichi con i suoi grossi inganni bianchi e grigi che spezzano il nero del PCB, degli slot dimm e due dissipatori. Una doppia colorazione ben studiata e molto piacevole alla vista. Design impeccabile. √

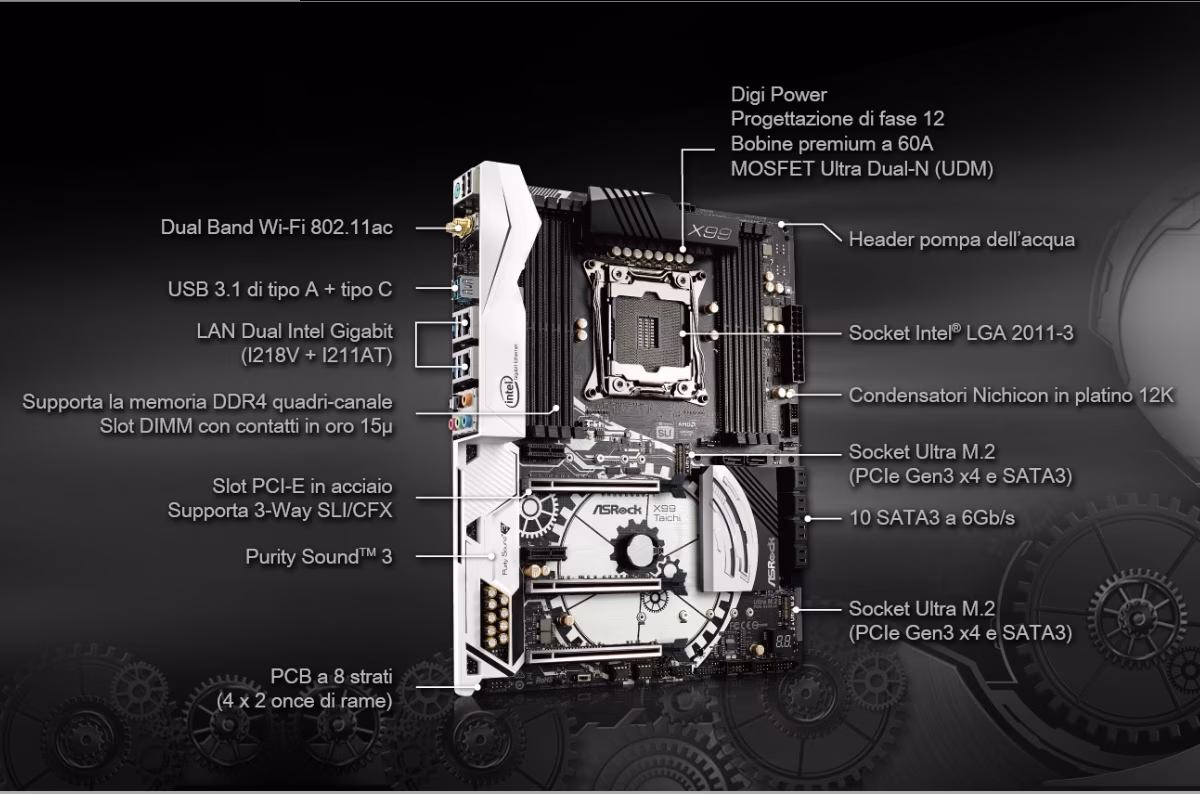

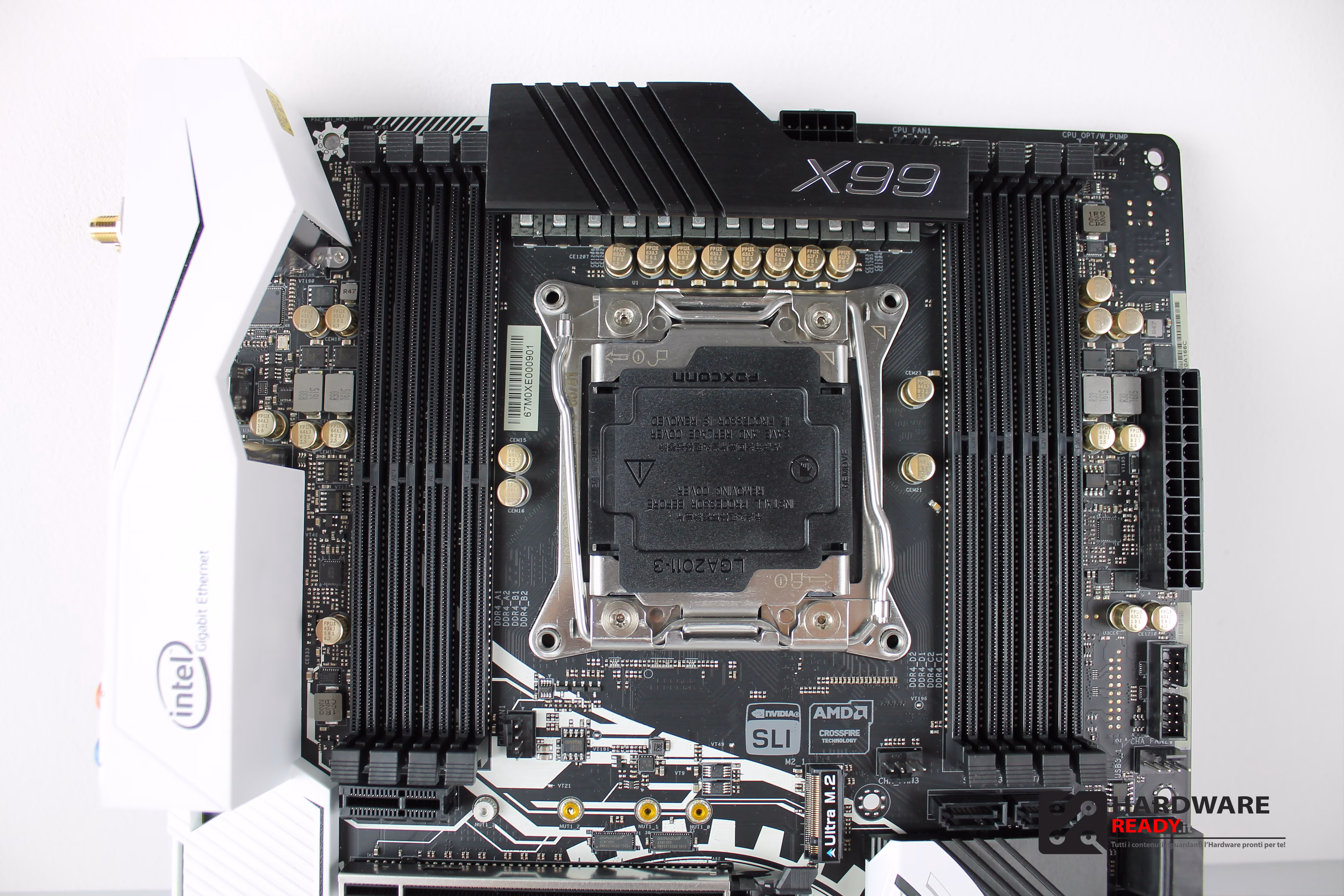

Motherboard in fattore di forma ATX (30.5 cm x 24.4 cm) che supporta la famiglia di processori Intel^® Core™ i7 e Xeon^® 18-core per il socket LGA 2011-3 e RAM DDR4 3300+(OC) in Quad Channel (ma come vedremo nel BIOS aggiornato supporta fino a 4000+ in OC).
Spiccano alla vista i condensatori Giapponesi Nichicon in platino 12K, longevi e stabili.

Negli 8 slot DIMM DDR4 Quad Channel si possono gestire RAM DDR4 fino a 3300+(OC)* (non-ECC) ma anche DDR4 ECC con processori Intel^® Xeon^® della serie E5 nel socket LGA 2011-3.
La capacità massima di memoria é: 128GB (con Core™ i7 CPU) o 256GB (con Xeon^® CPU)* e si ha il supporto a Intel^® XMP (Extreme Memory Profile) 2.0.
I contatti negli slot sono in oro 15μ.

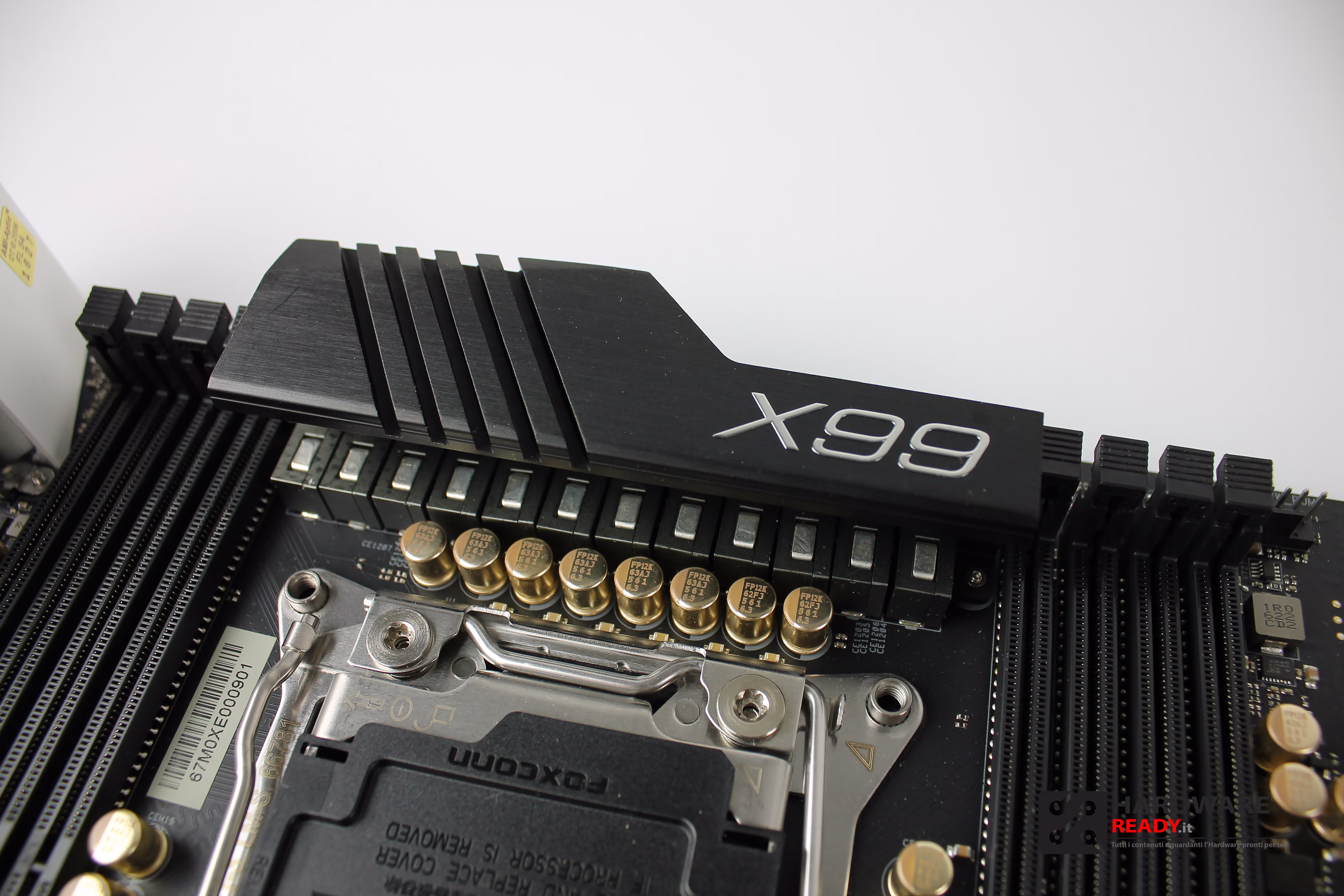

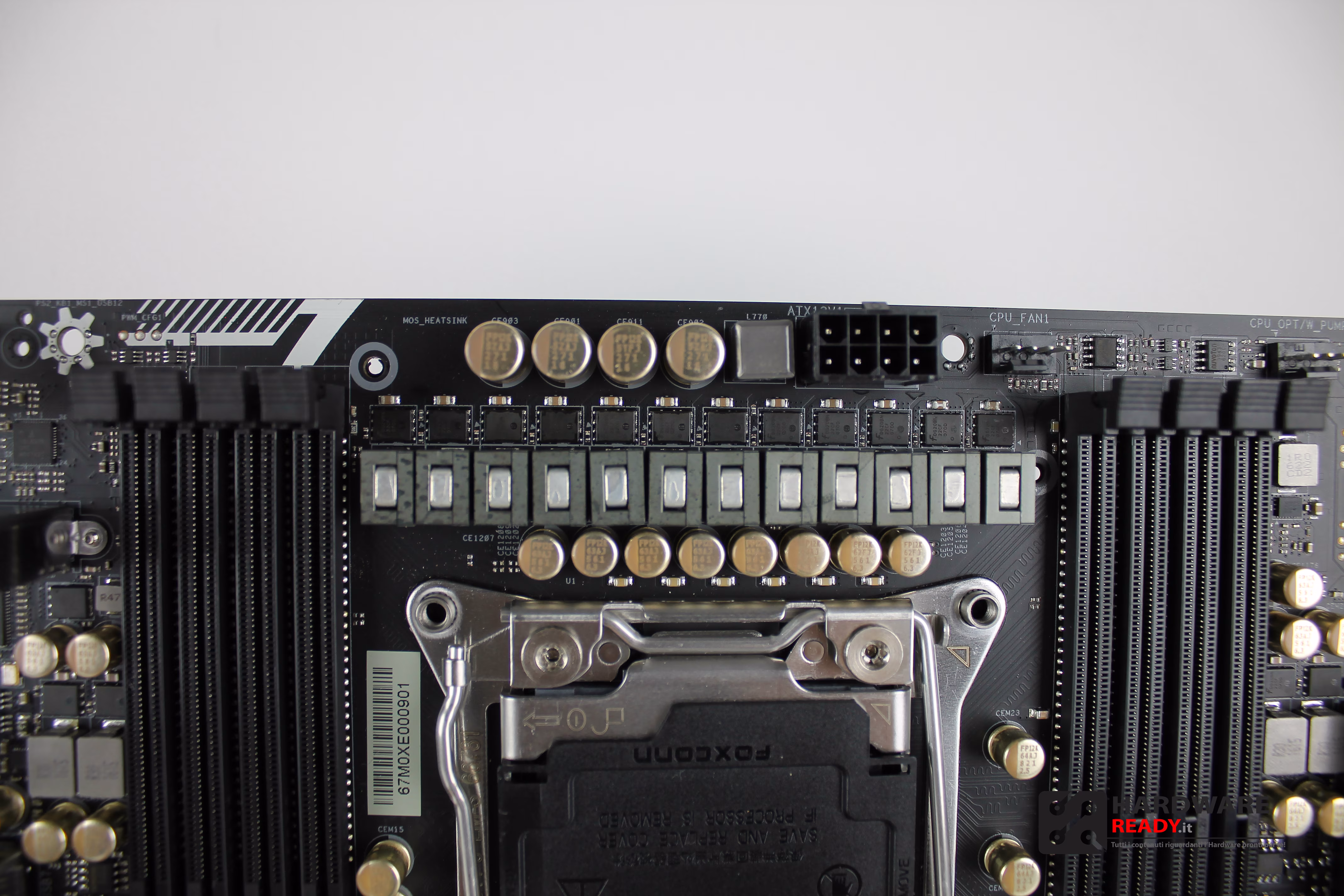

ASRock ha munito la Taichi X99 di 12 Fasi di alimentazione Digi Power design con MOSFET Ultra Dual-N (UDM) a doppia matrice in silicio ed un connettore da 8 Pin per alimentare la CPU. Ottime anche le possibilità in Overclock.
Ovviamente, questo prodotto rientra nelle ASRock X Series OC Socket, studiate per l’overclock e per ottenere il massimo dalla CPU (specialmente per chi usa i7 e si diletta anche nell’OC).

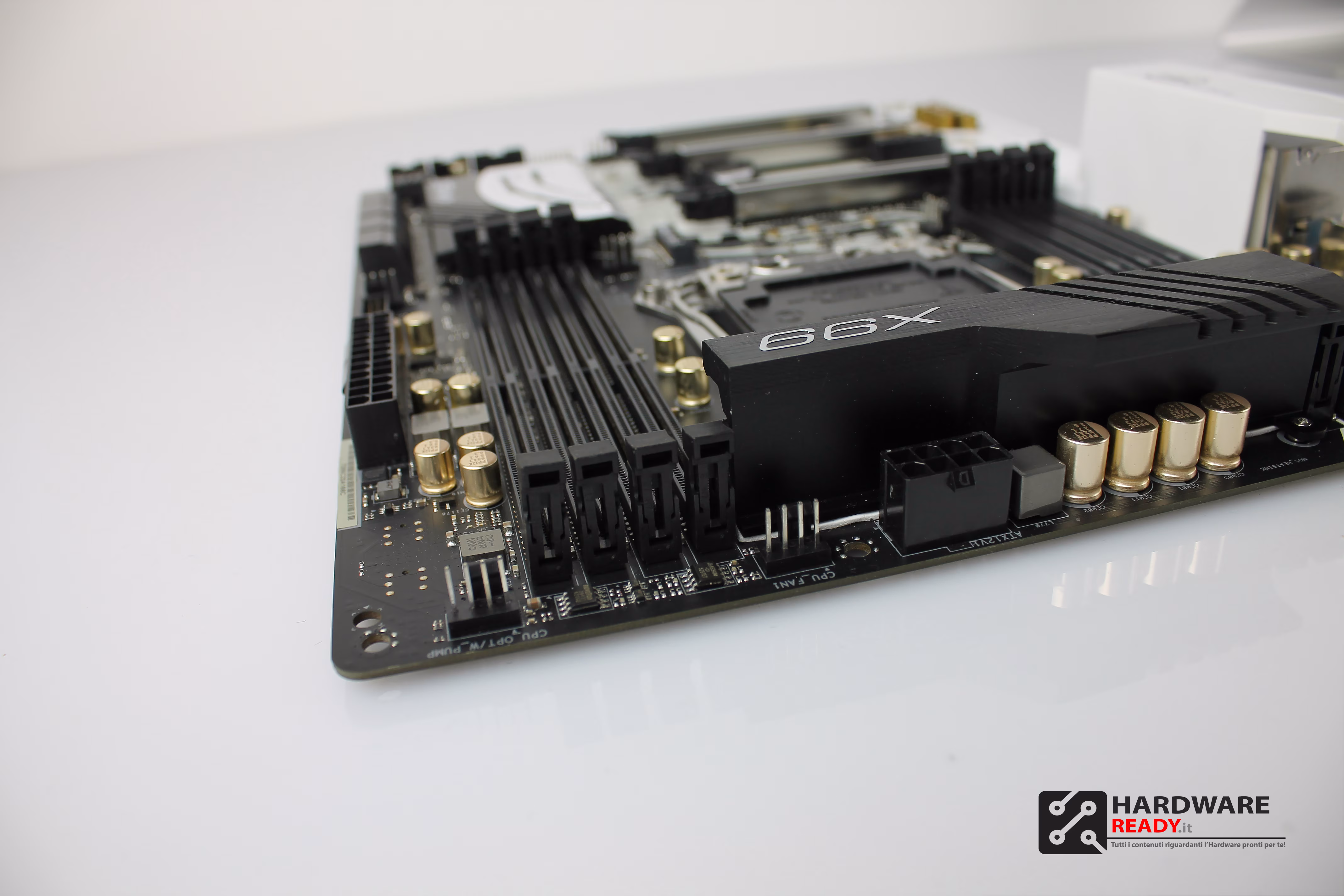

In alto a destra troviamo un particolare connettore per la ventola CPU che, oltre a poter alimentare le normali ventole, è un Header dotato di una potenza di 1,5 A per alimentare al meglio anche pompe per impianti a liquido ed ottenere le massime prestazioni.

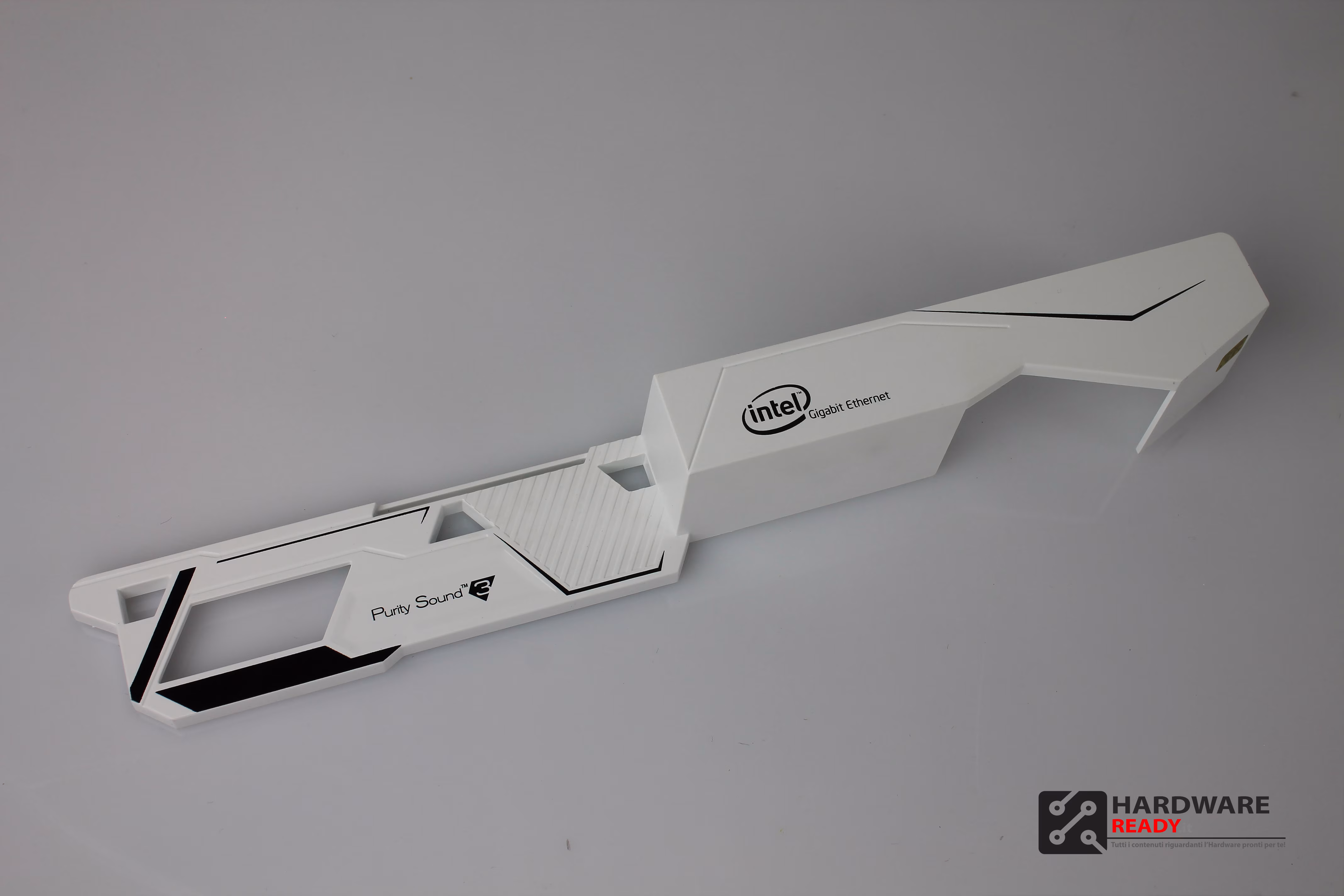

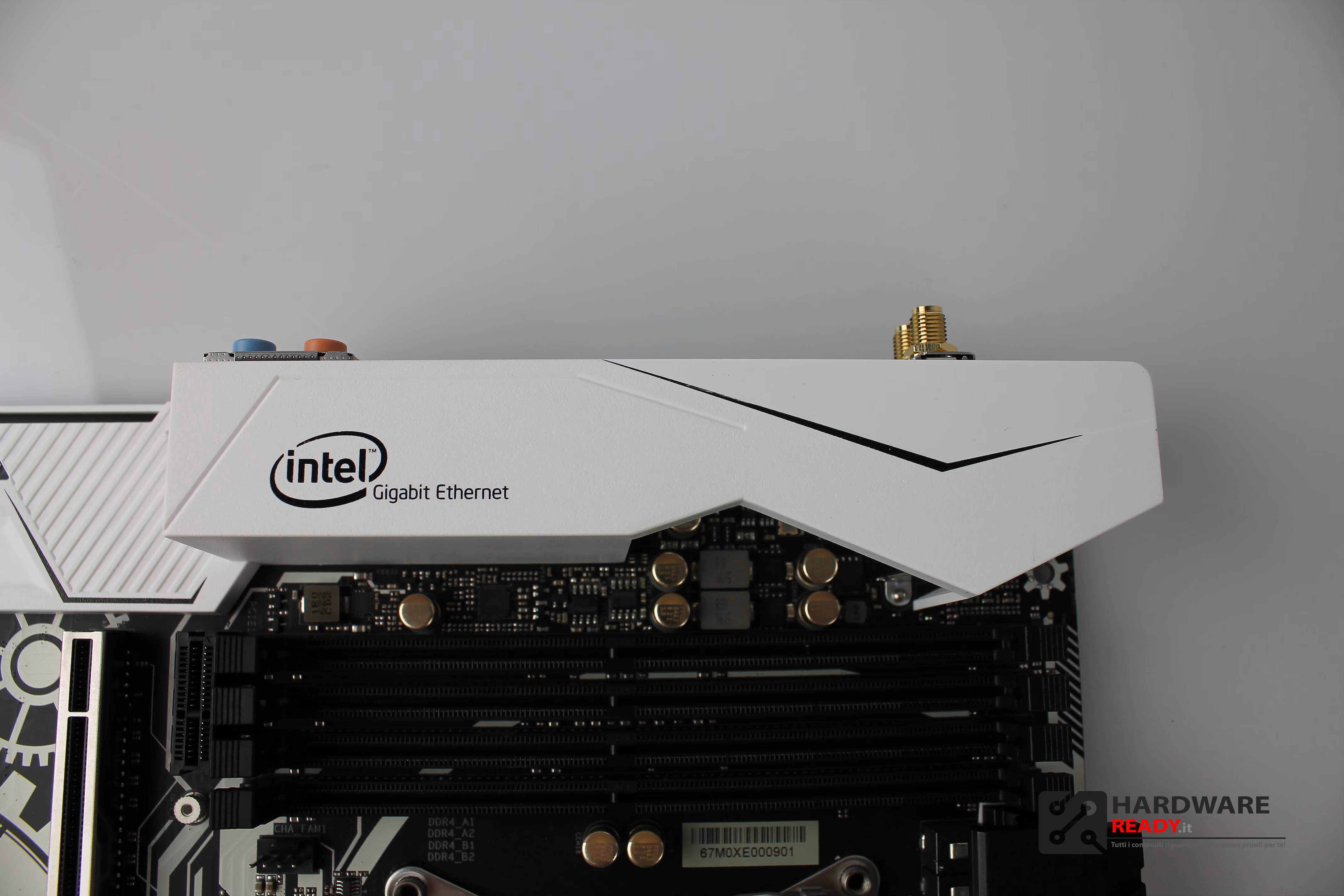

La I/O Armor è sicuramente una delle peculiarità più di impatto visivo, ma svolge la funzione di schermatura sulle porte del pannello posteriore.

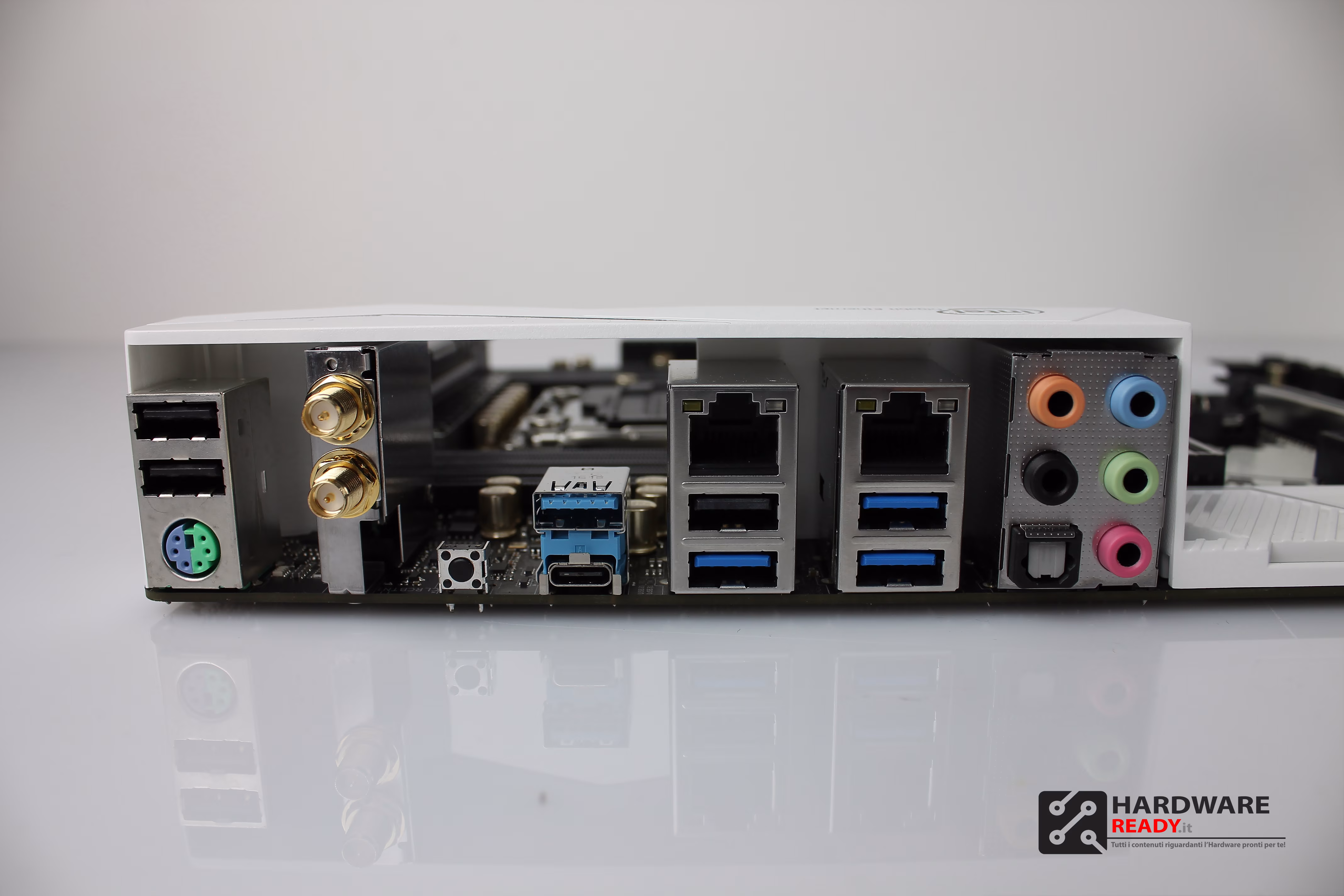

Il pannello posteriore è completo nel complesso, vi sono due USB 3.1 di nuova generazione Type-A e Type-C (10 Gb/s e 3.0A), ma non è particolarmente fornito di porte USB (inteso come numero/quantità) . E’ composto da:

– 1 x porta PS/2 per tastiera/mouse
– 1 x Uscita porta ottica SPDIF
– 3 x porte USB 2.0 (Supporta la protezione ESD (ASRock Full Spike Protection))
– 1 x porte USB 3.1 Type-A (10 Gb/s) (ASMedia ASM1142) (Supporta la protezione ESD (ASRock Full Spike Protection))
– 1 x porte USB 3.1 Type-C (10 Gb/s) (ASMedia ASM1142) (Supporta la protezione ESD (ASRock Full Spike Protection))
– 3 x porte USB 3.0 (Intel^® X99) (Supporta la protezione ESD (ASRock Full Spike Protection))
– 2 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità)
– 1 x interruttore pulizia CMOS
– Jack Audio HD: cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono

Il Wi-Fi integrato supporta IEEE 802.11a/b/g/n/ac, è Dual Band  (2,4/5 GHz) ed ha una velocità massima di 433Mbps. Inoltre, è presente il Bluetooth 4.0 / 3.0 + ad alta velocità di classe II.

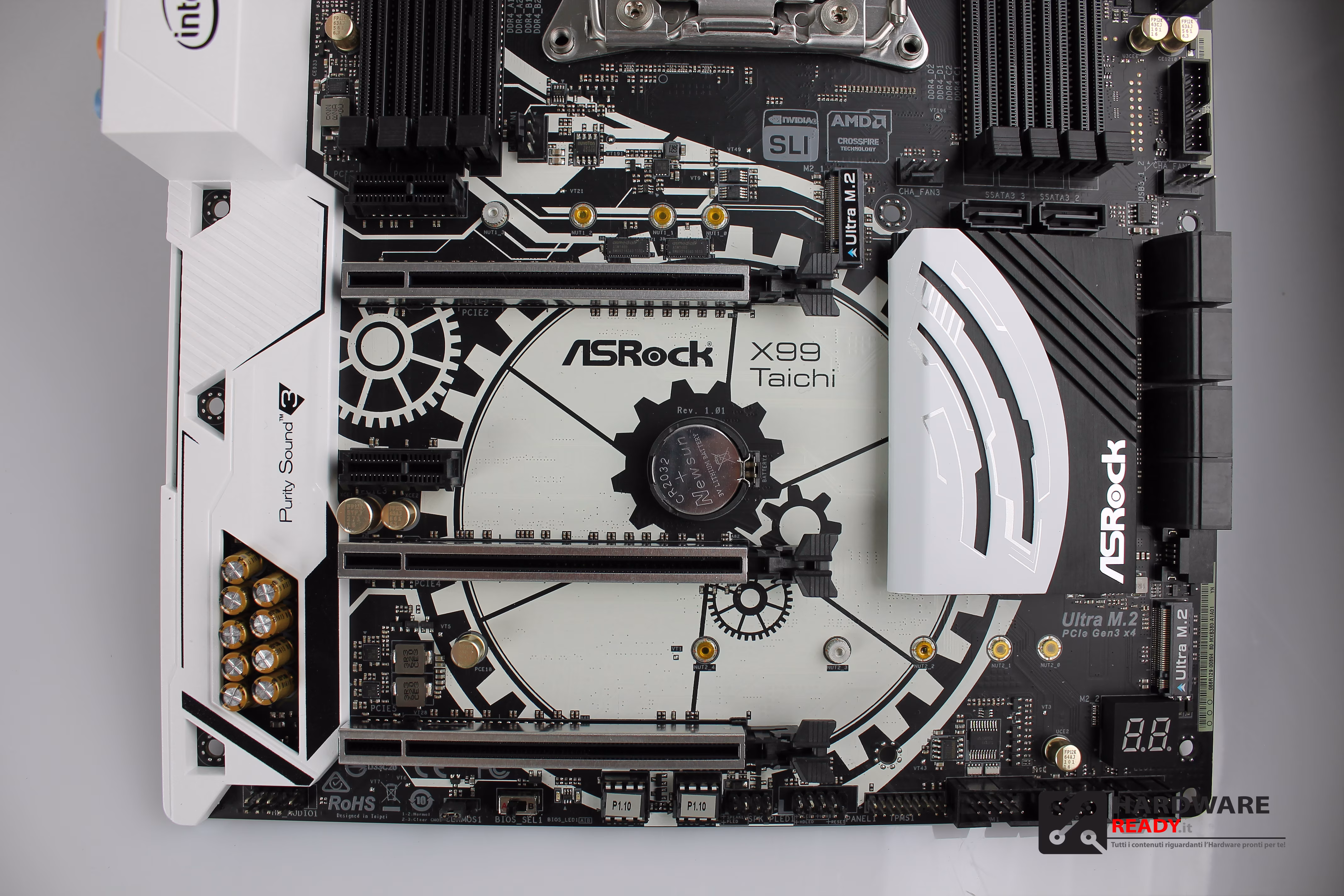

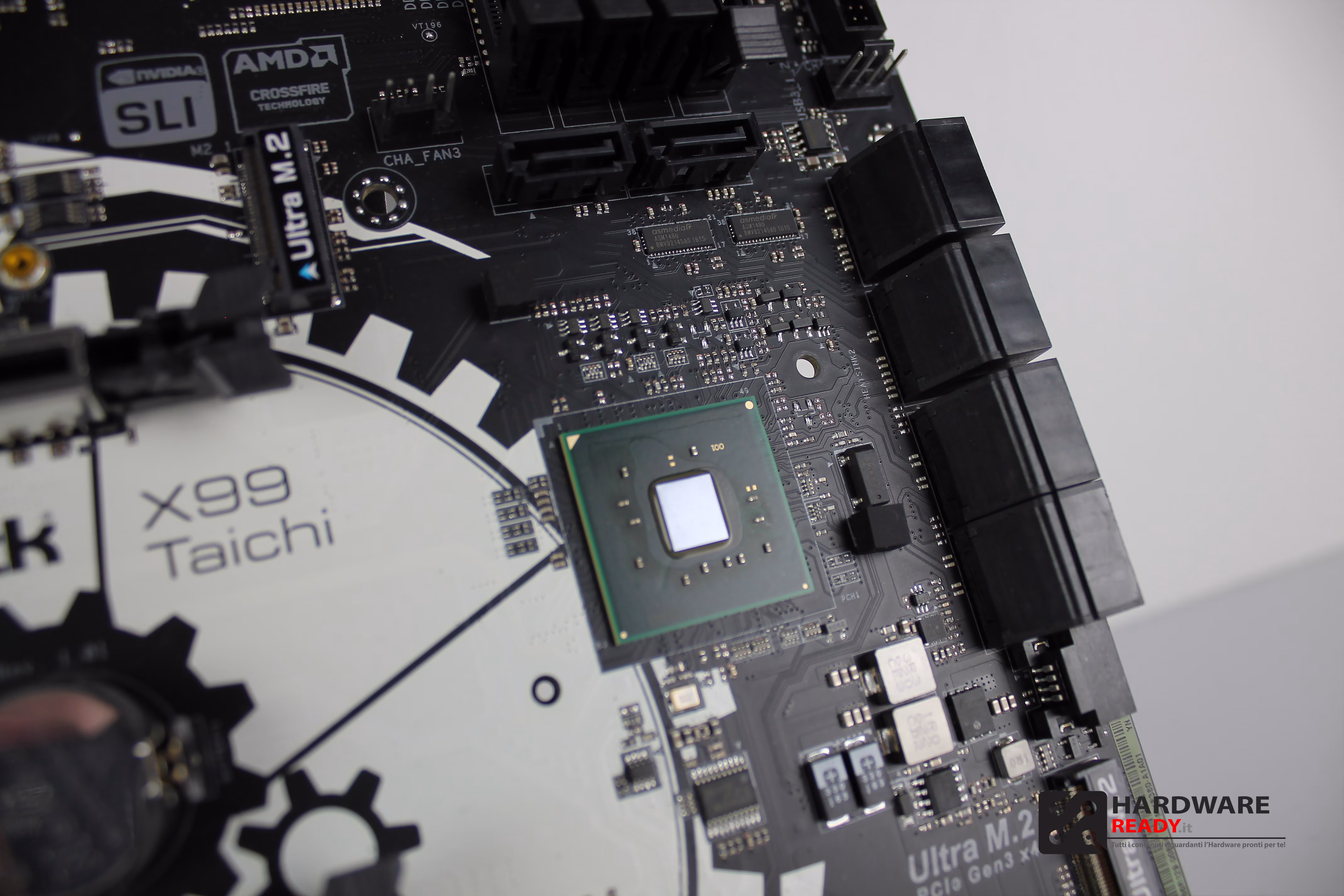

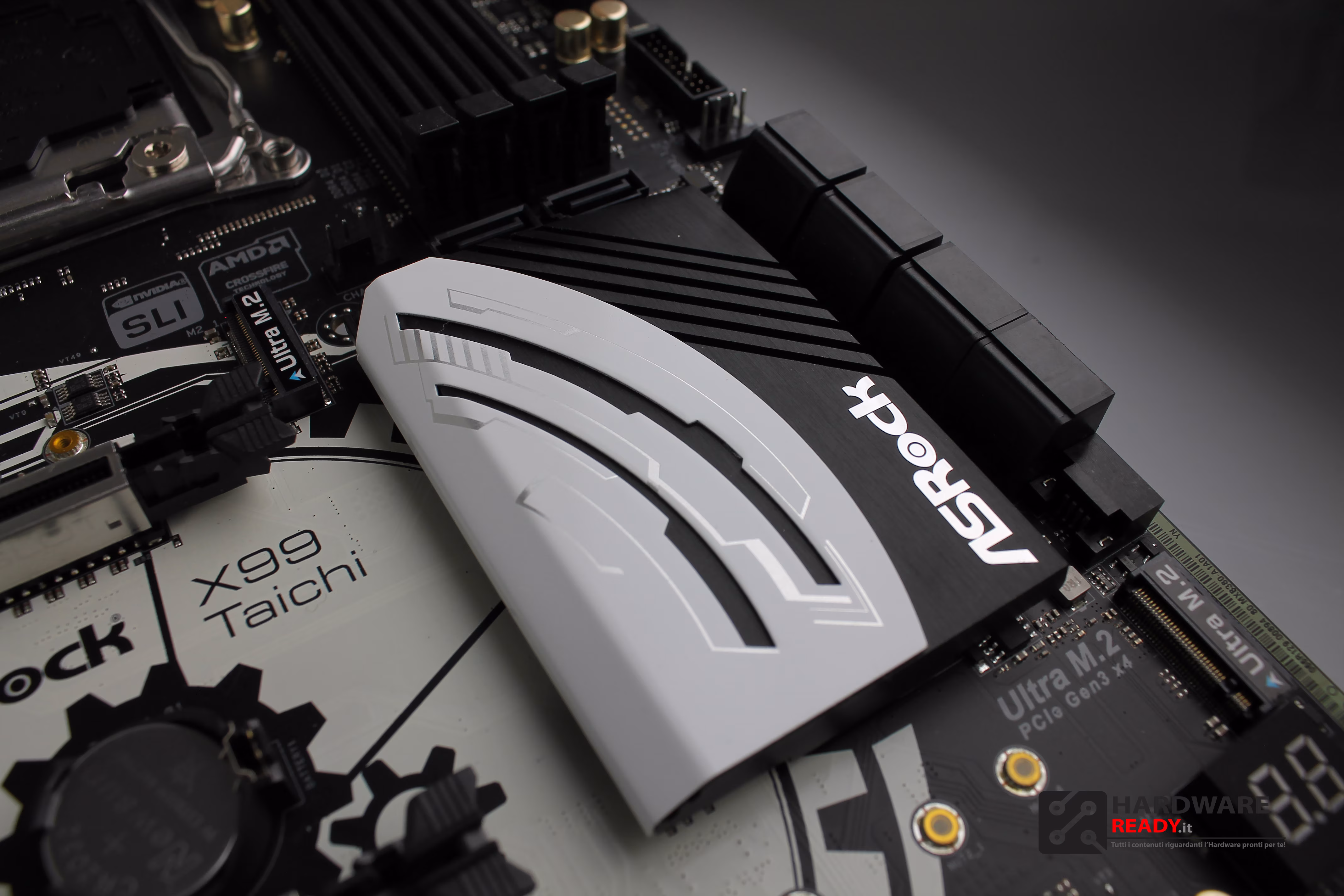

Nella parte bassa della motherboard ci stupiscono la cura per i dettagli ed il design particolarmente ricercato. Al centro degli ingranaggi la batteria del BIOS. In alto vi sono due SATA in verticale ed uno slot Ultra M.2.

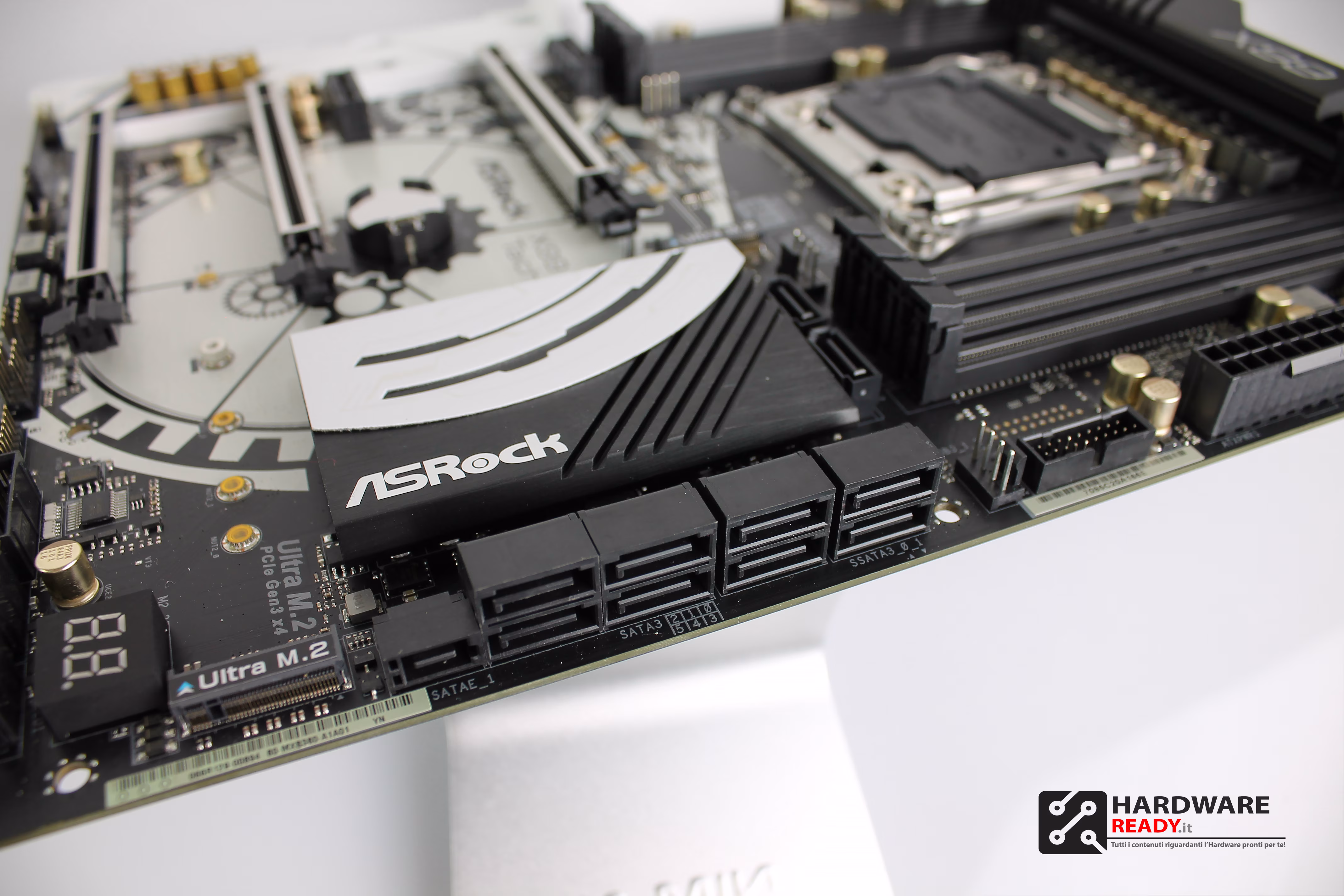

Lateralmente troviamo 10 x connettori SATA3 6.0 Gb/s e 1 x Connettore SATA Express 10 Gb/s (condivisa con SATA3_4 e SATA3_5)

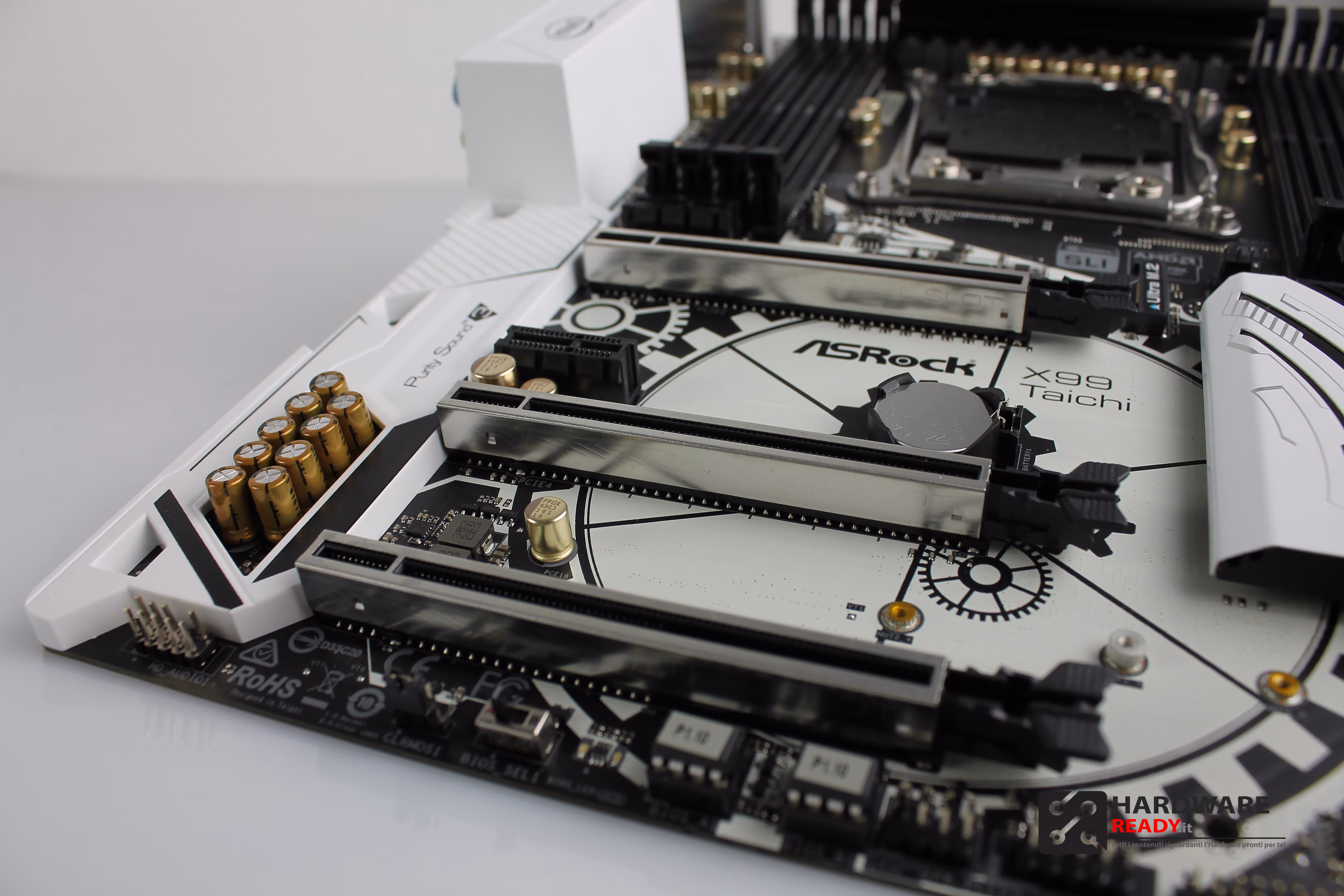

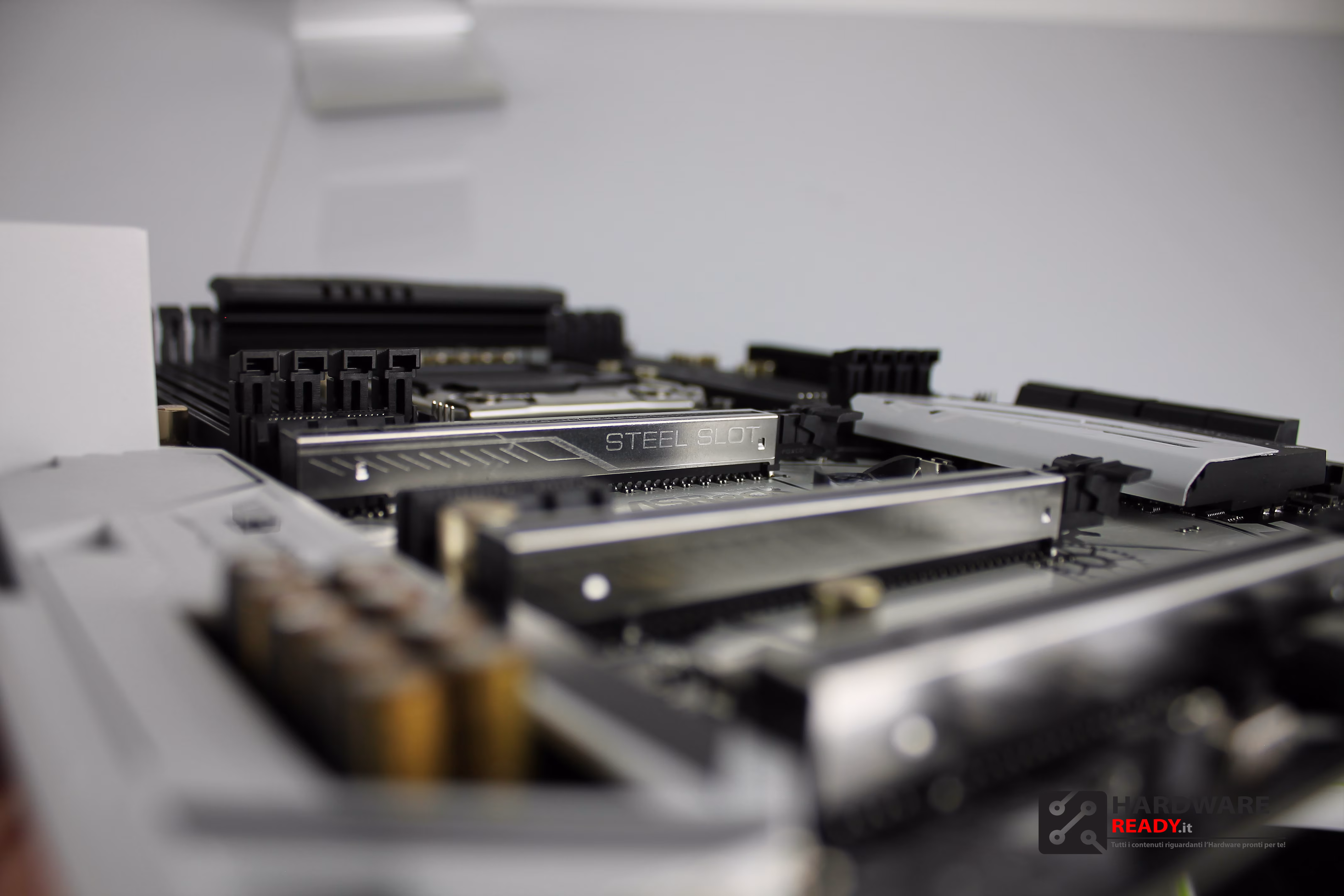

Gli slot di espansione sono 3 x PCI Express 3.0 x16 con “Steel Armor” (estremamente resistenti e solidi) e 2 x Alloggi PCI Express 2.0 x1.
– Supporta AMD Quad CrossFireX™, 3-Way CrossFireX™ e CrossFireX™
– Supporta NVIDIA^® Quad SLI™, 3-Way SLI™ e SLI™

Per maggiori info consultate la scheda tecnica.
I contatti in oro a 15μ sono presenti negli slot (PCIE2 e PCIE4 per le VGA)

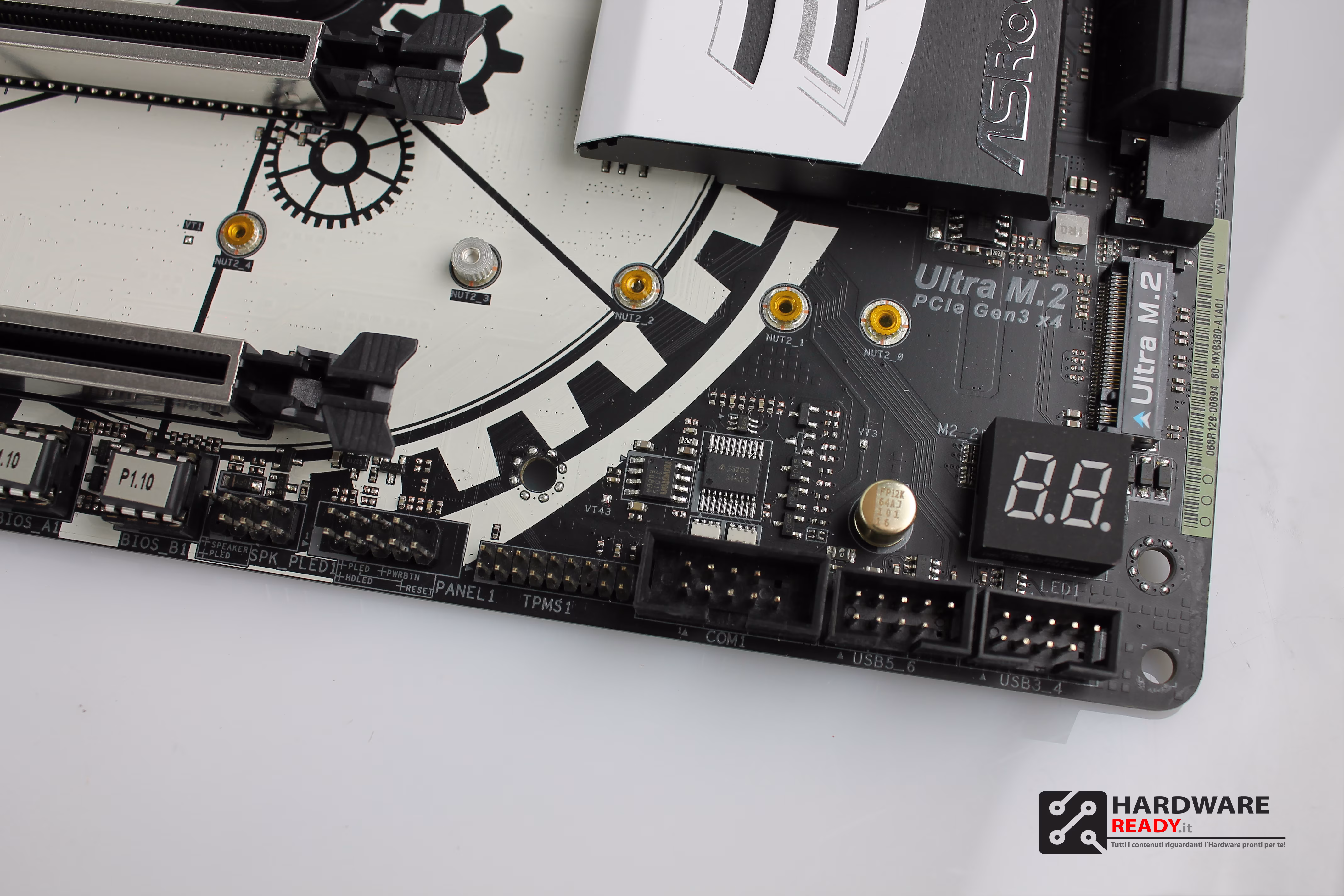

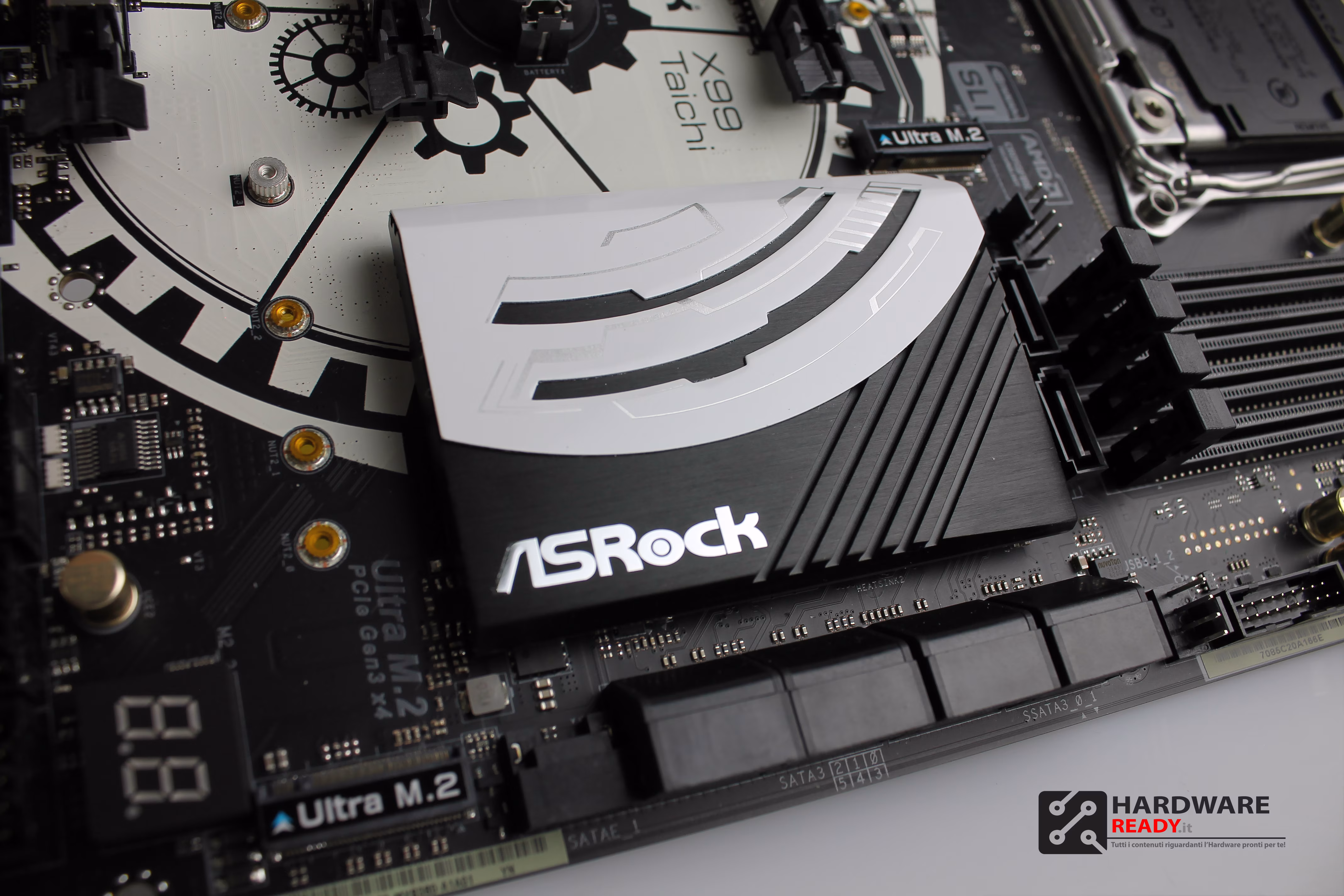

In basso troviamo il secondo slot Ultra M2, il display di Debug e le altre porte COM, HUB USB, ecc ecc
Da segnalare l’assenza di tasti di accensione e reset sulla motherboard, pratici e funzionali a volte.

Sotto vi sono anche i due BIOS “AMI UEFI Legal BIOS” da 128Mb con supporto GUI multilingue (1 BIOS principale e 1 BIOS di backup).

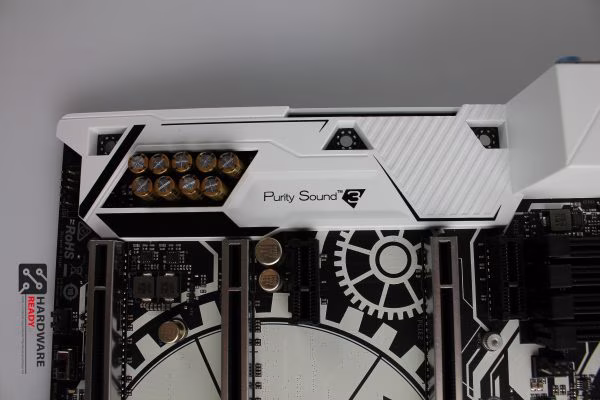

La sezione Audio HD a 7.1 canali con protezioni contenuti è costituita da un chip Realtek ALC1150 Audio Codec ed è dotato di Purity Sound 3 di ASRock:

– Condensatori audio della serie Nichicon Fine Gold
– DAC 115dB SNR con amplificatore differenziale
– amplificatore cuffie premium TI^® NE5532 (supporta cuffie fino a 600 Ohm)
– Pure Power-In
– Tecnologia Direct Drive
– Schermatura isolante PCB

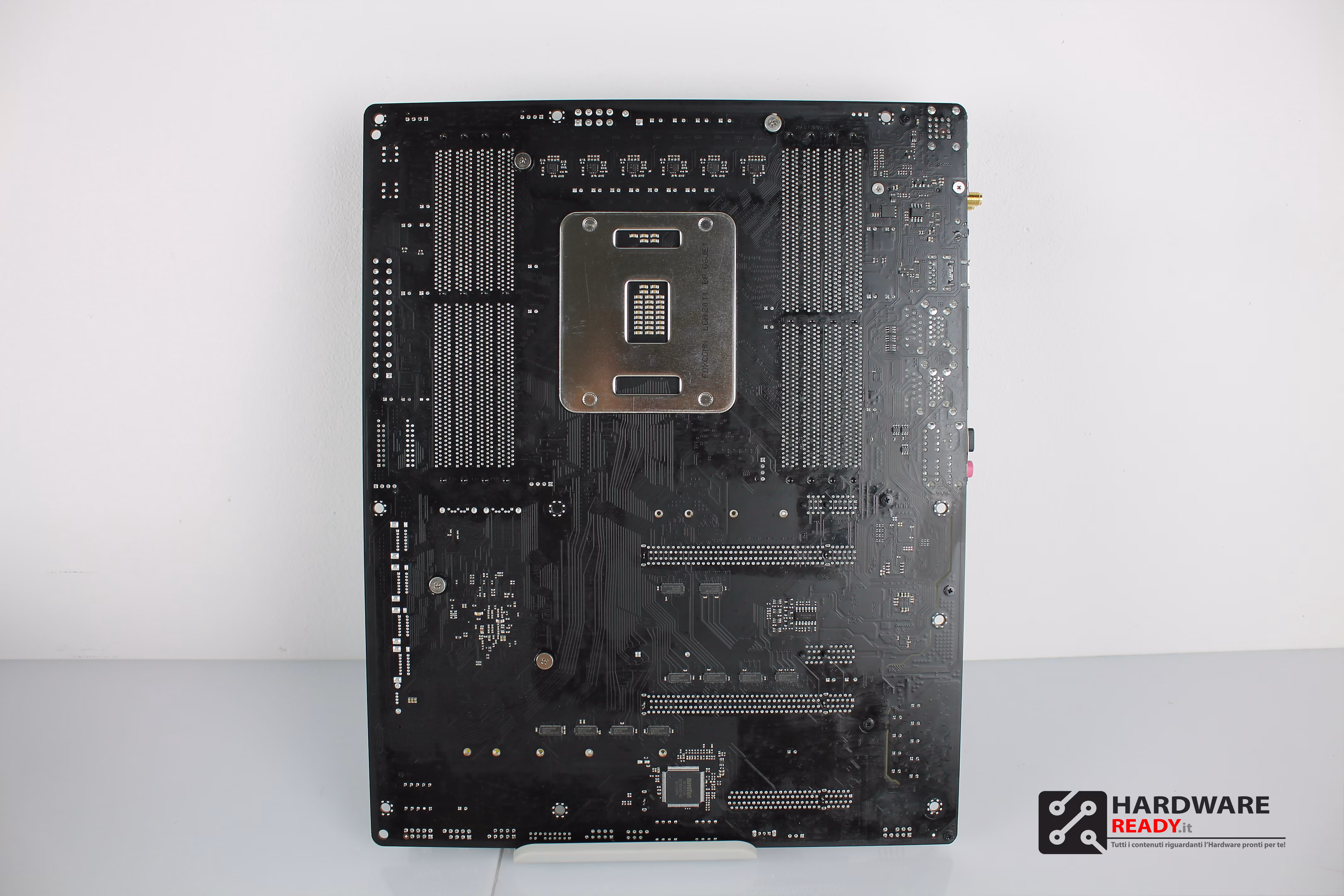

Il PCB Zaffiro nero ad 8 strati – 4 da 2oz in rame è davvero ben fatto; pulito, resistente e ordinato. Ancora migliorato rispetto alle precedenti generazioni.

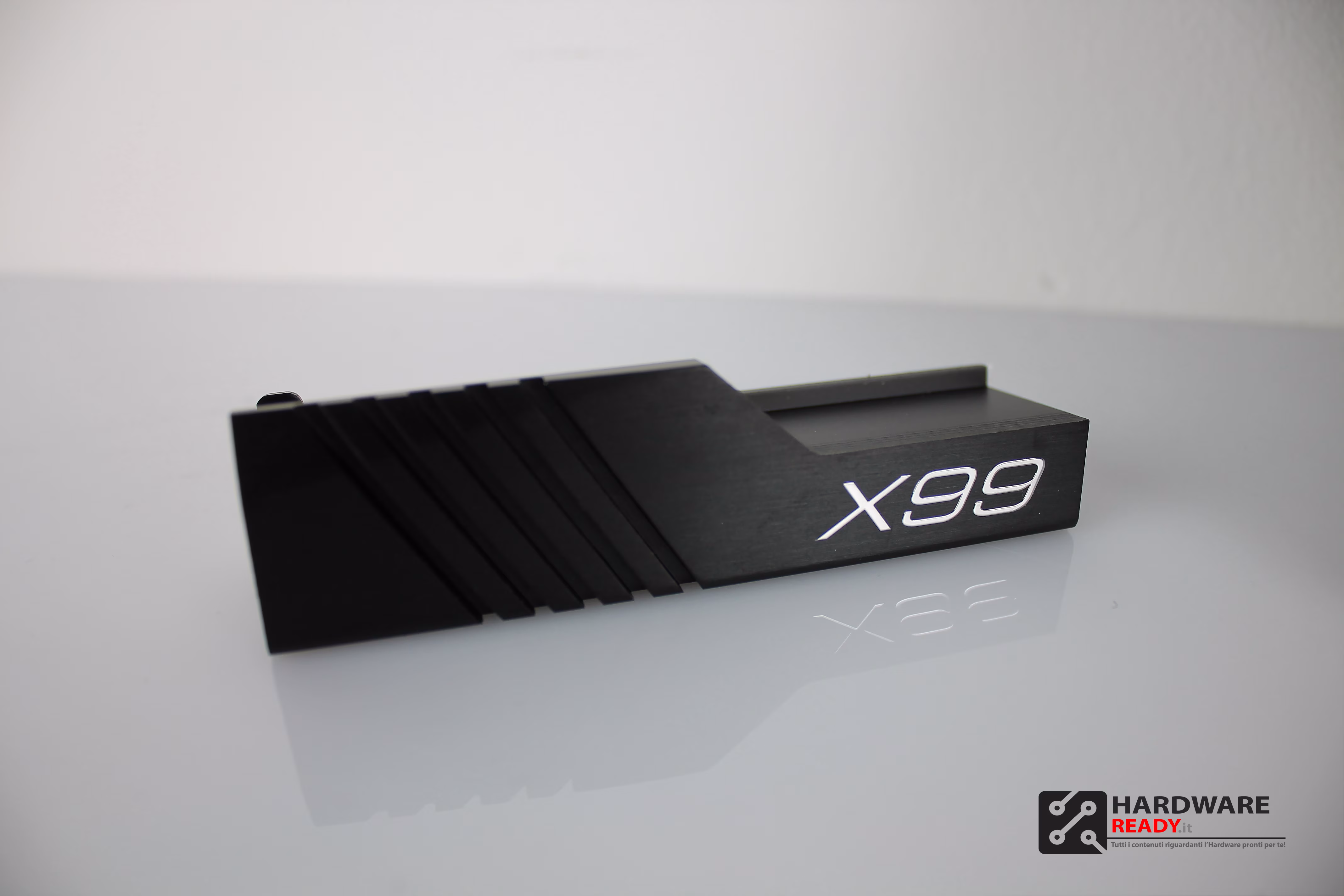

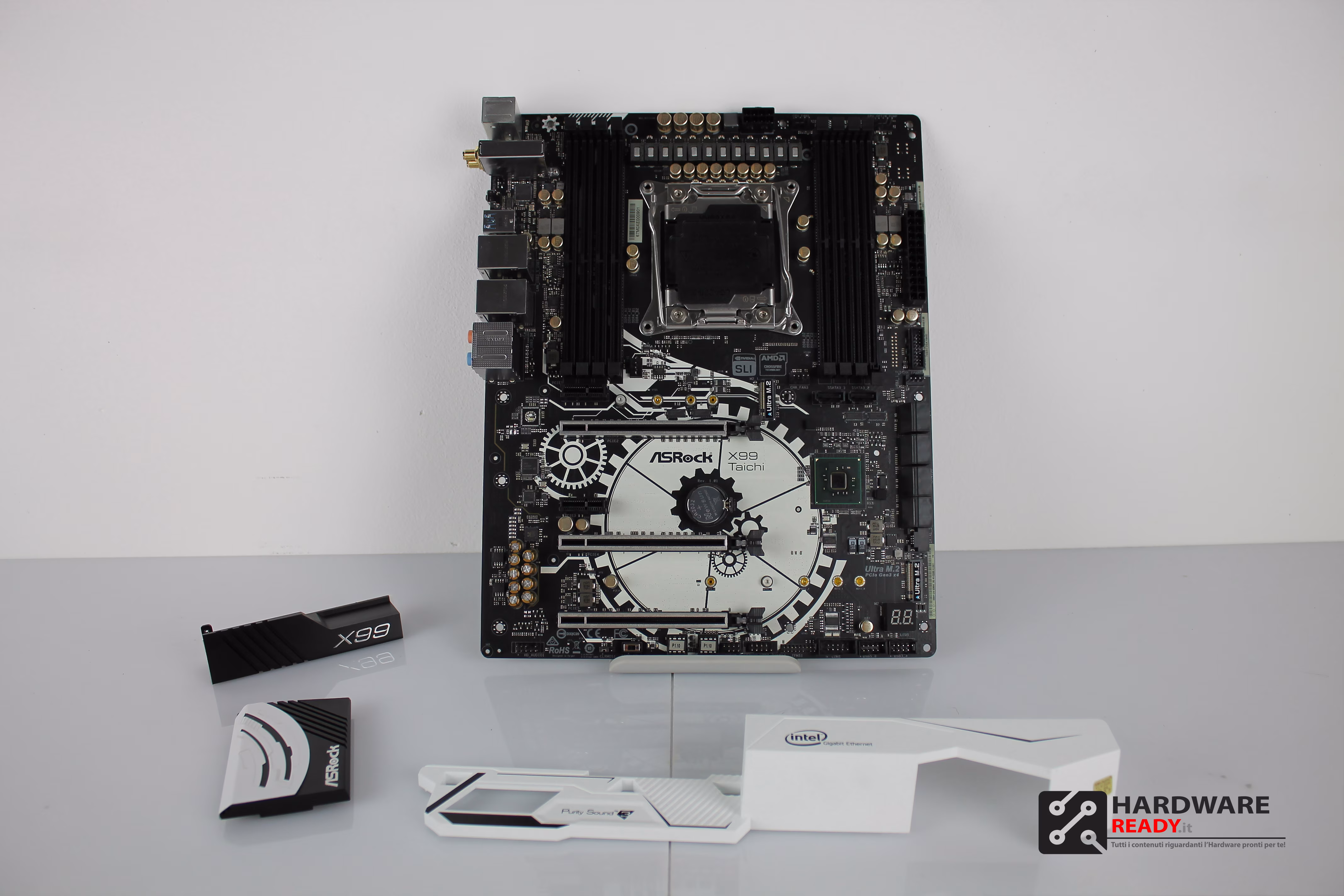

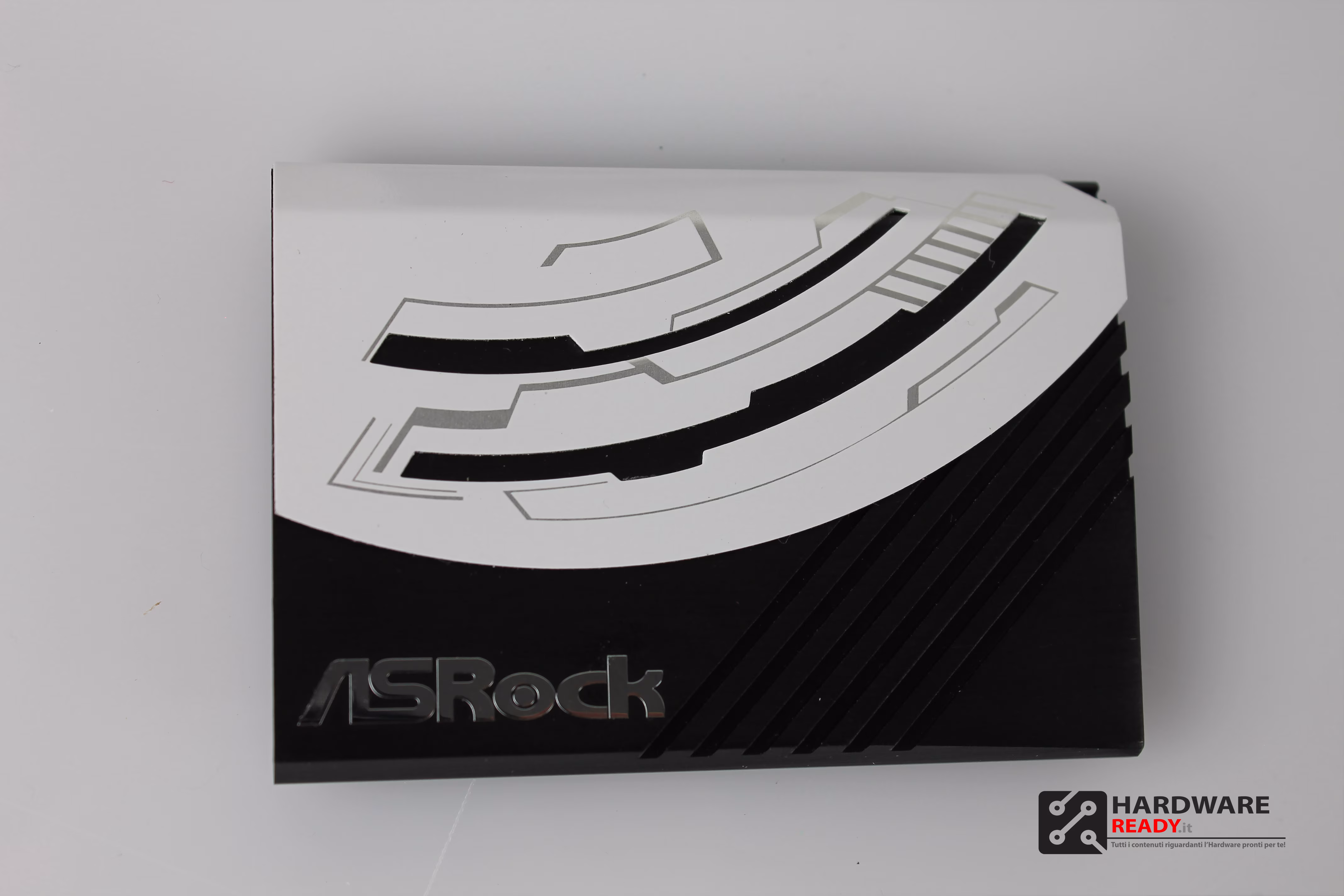

Mettiamola a nudo! Qualche dettaglio dei dissipatori, della piccola armor laterale e delle PCI “Steel Slot”.

Overclock e BIOS

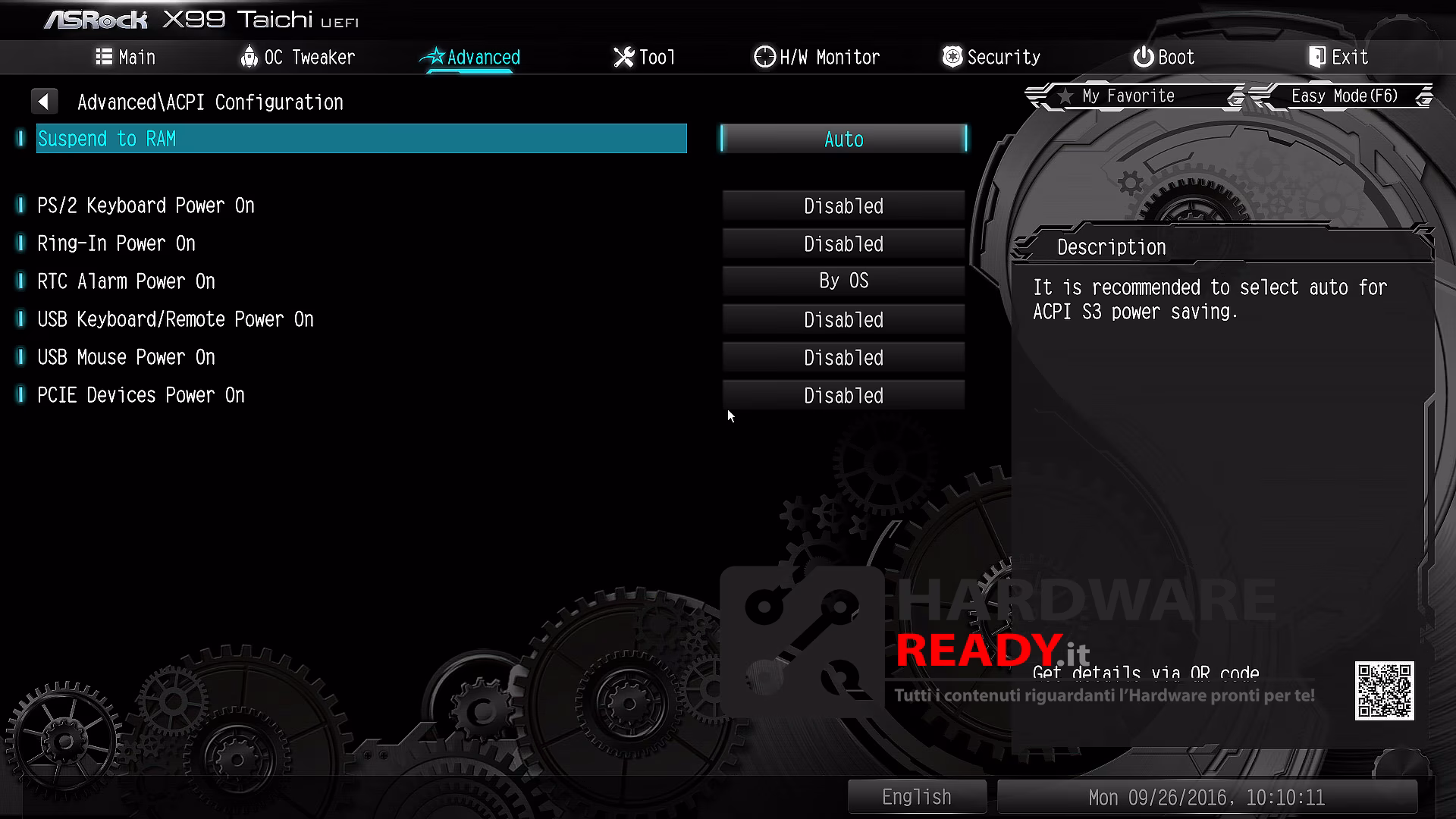

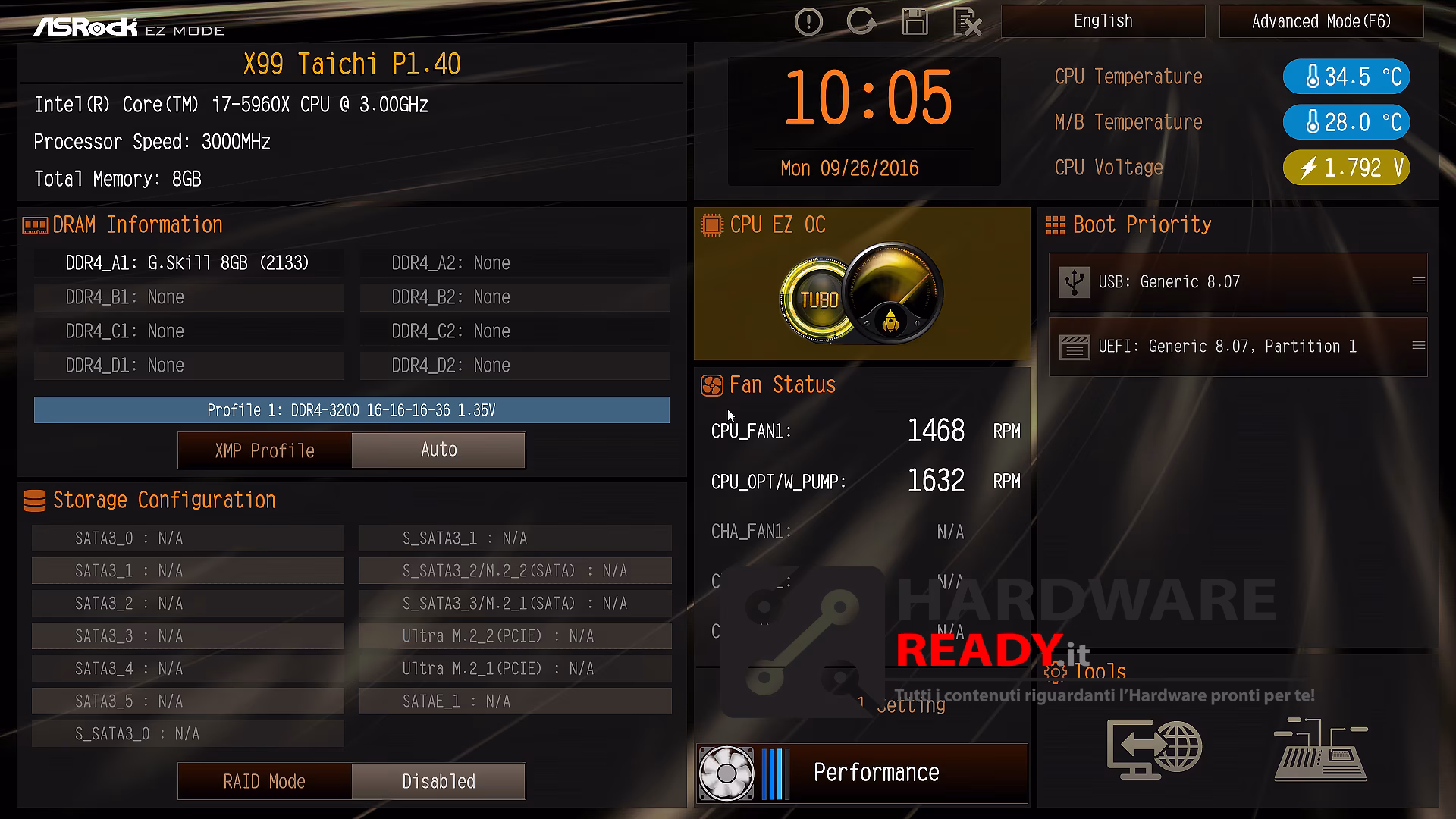

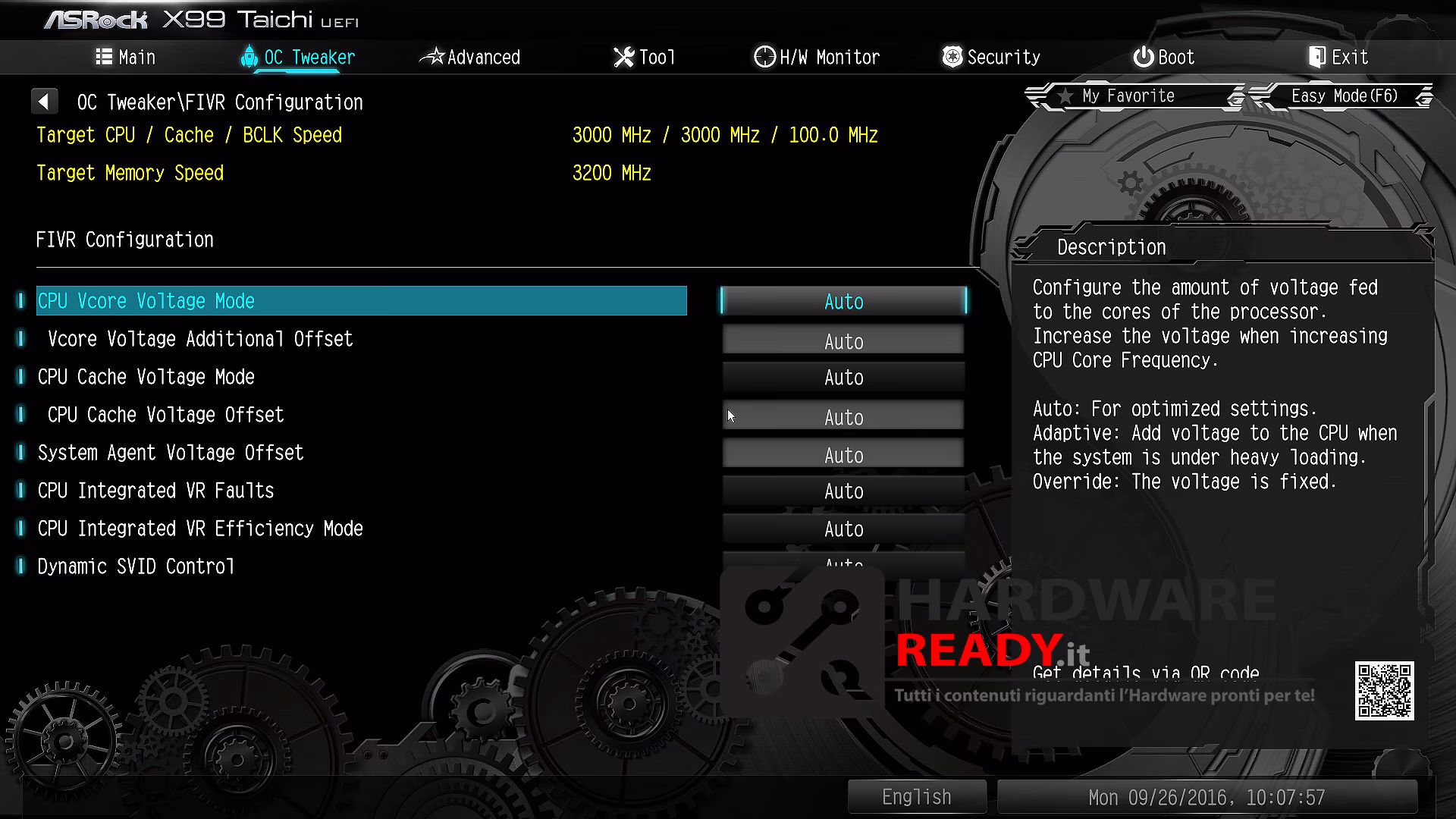

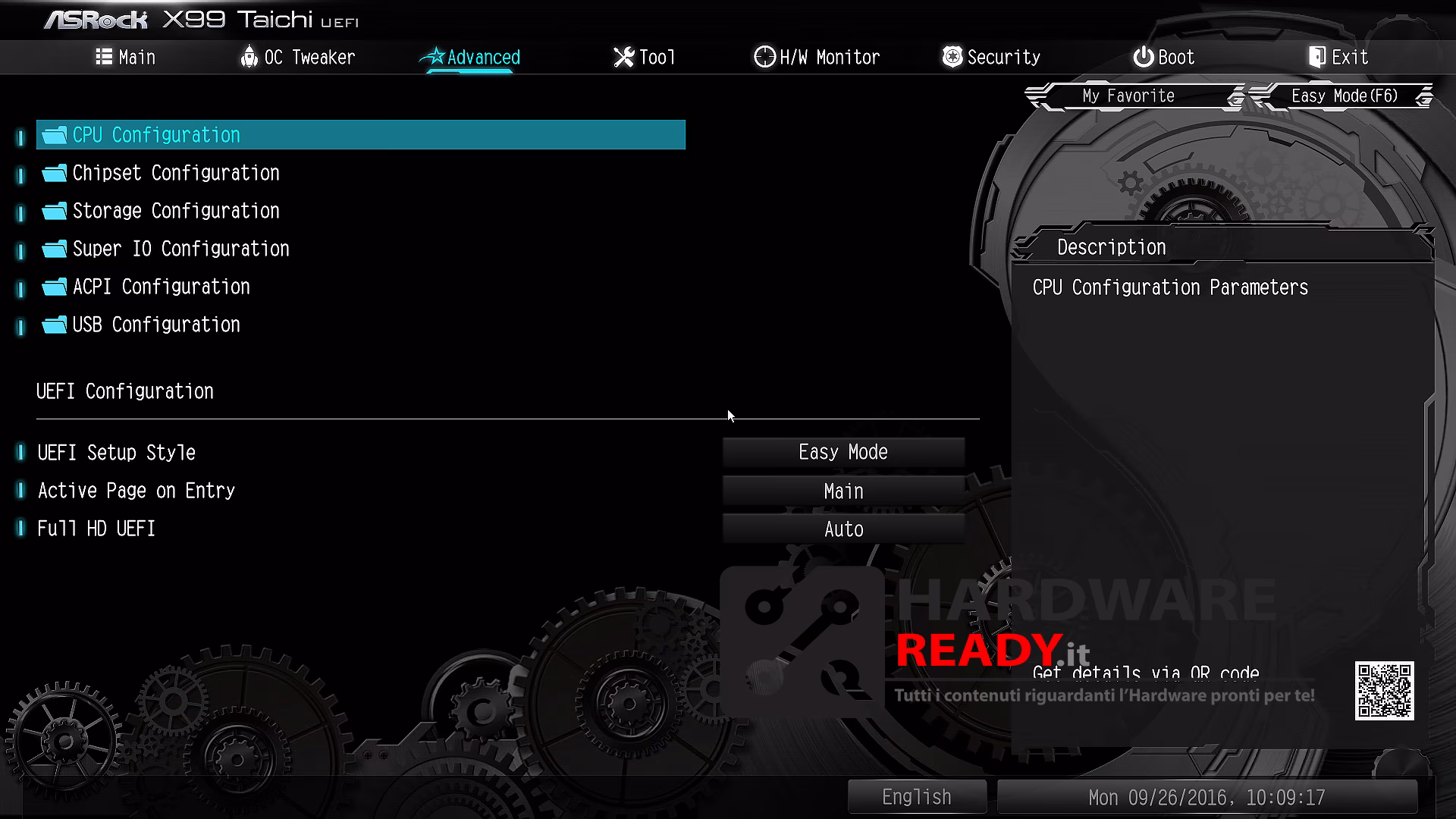

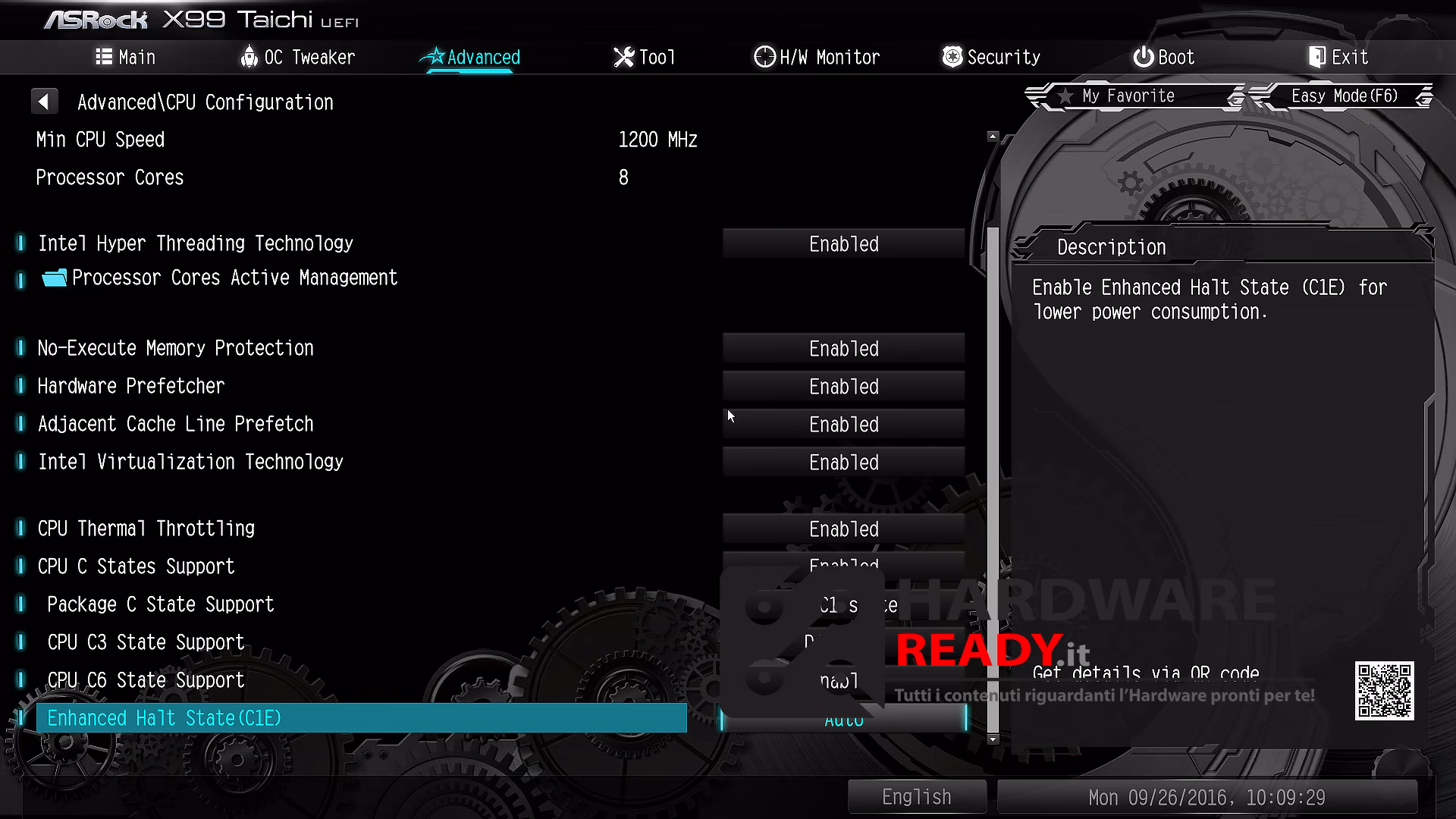

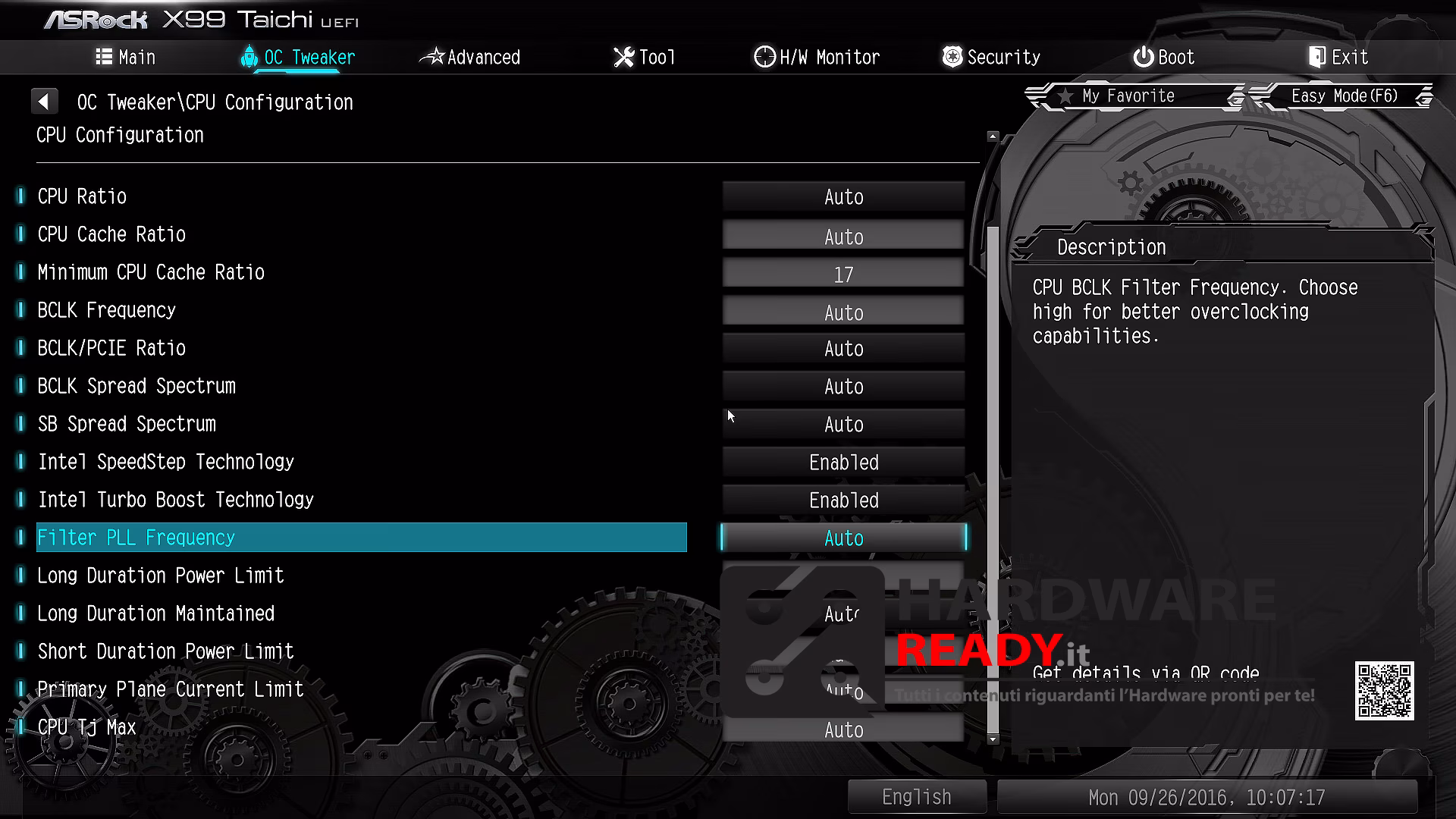

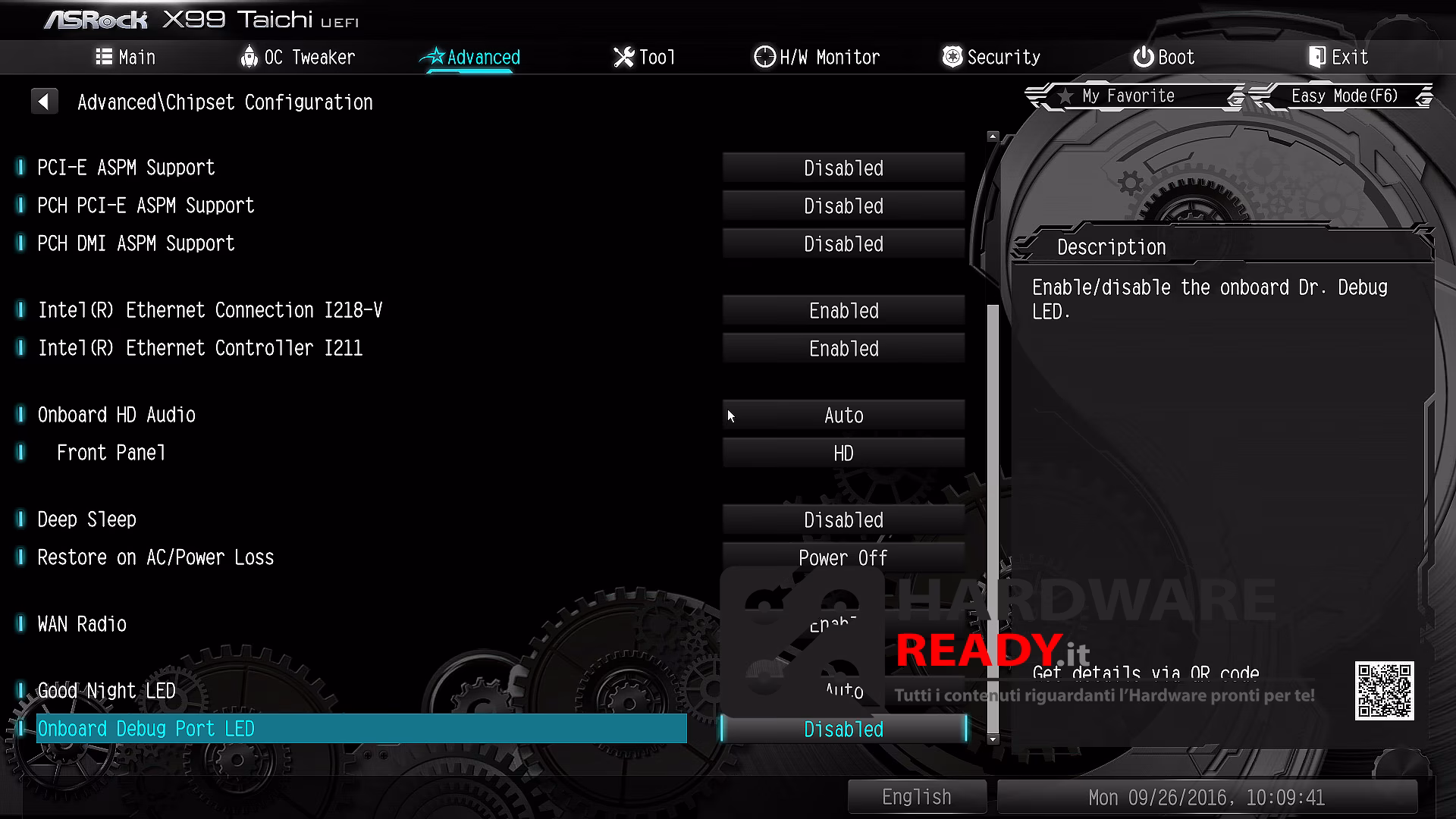

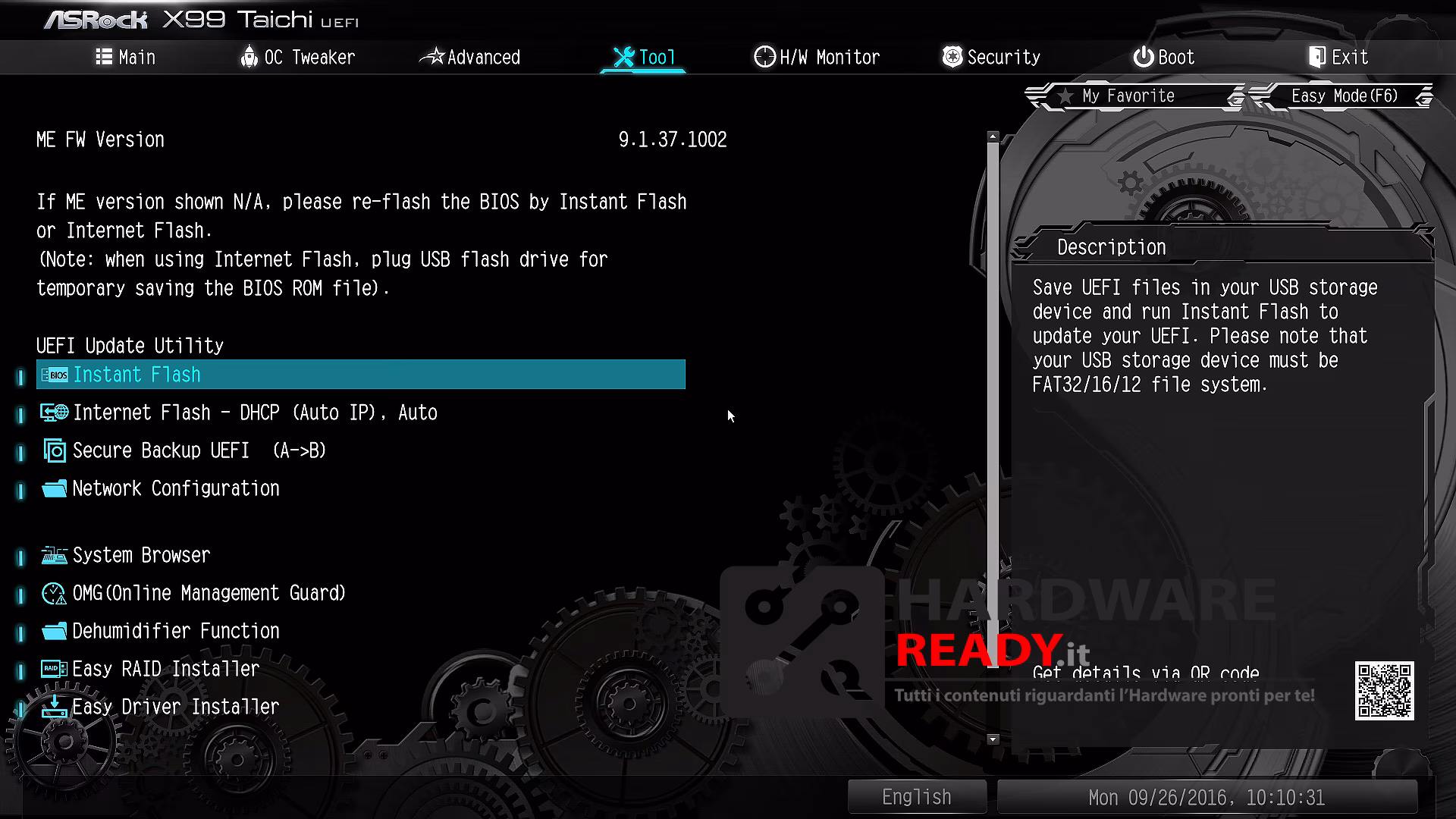

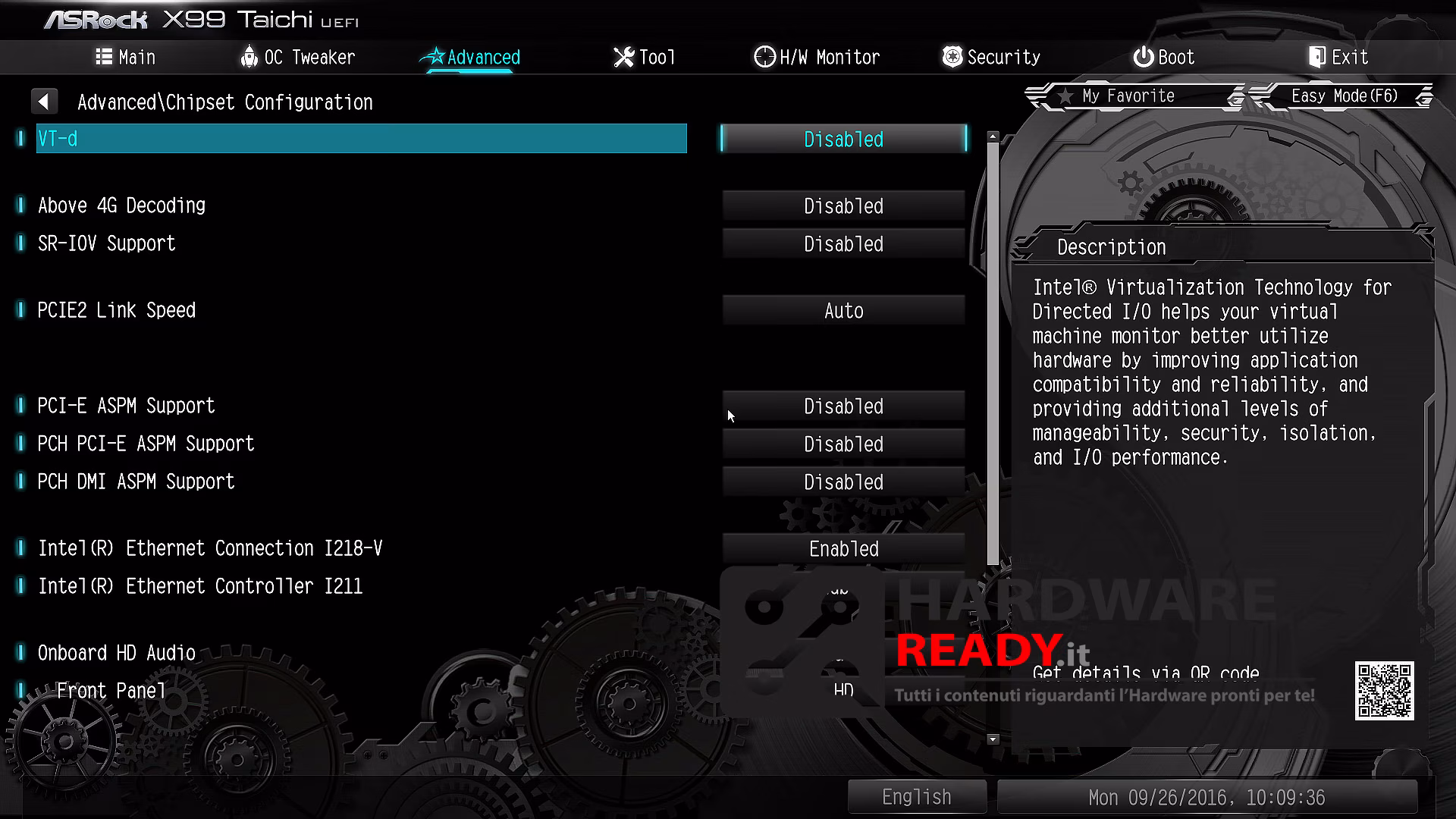

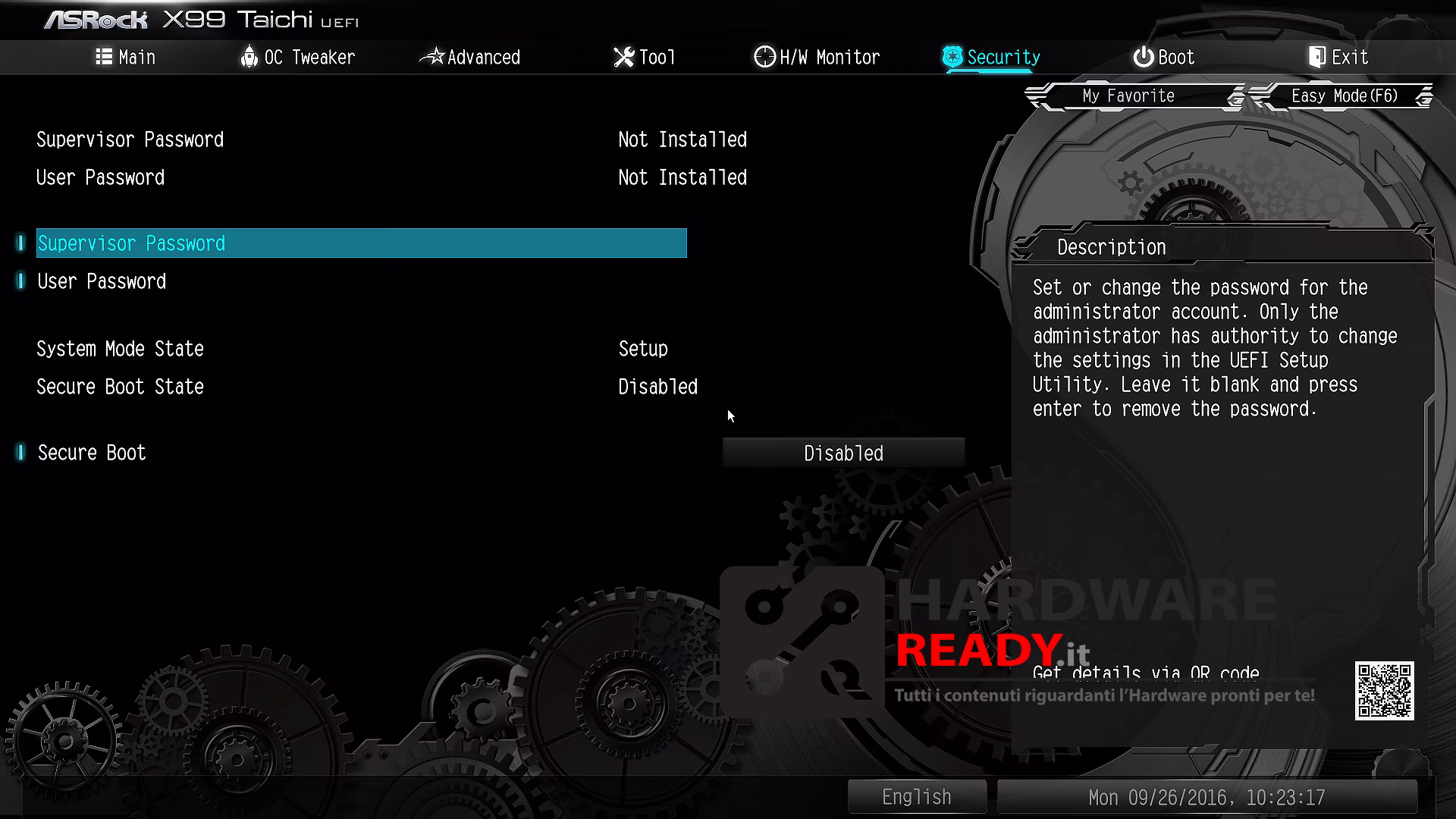

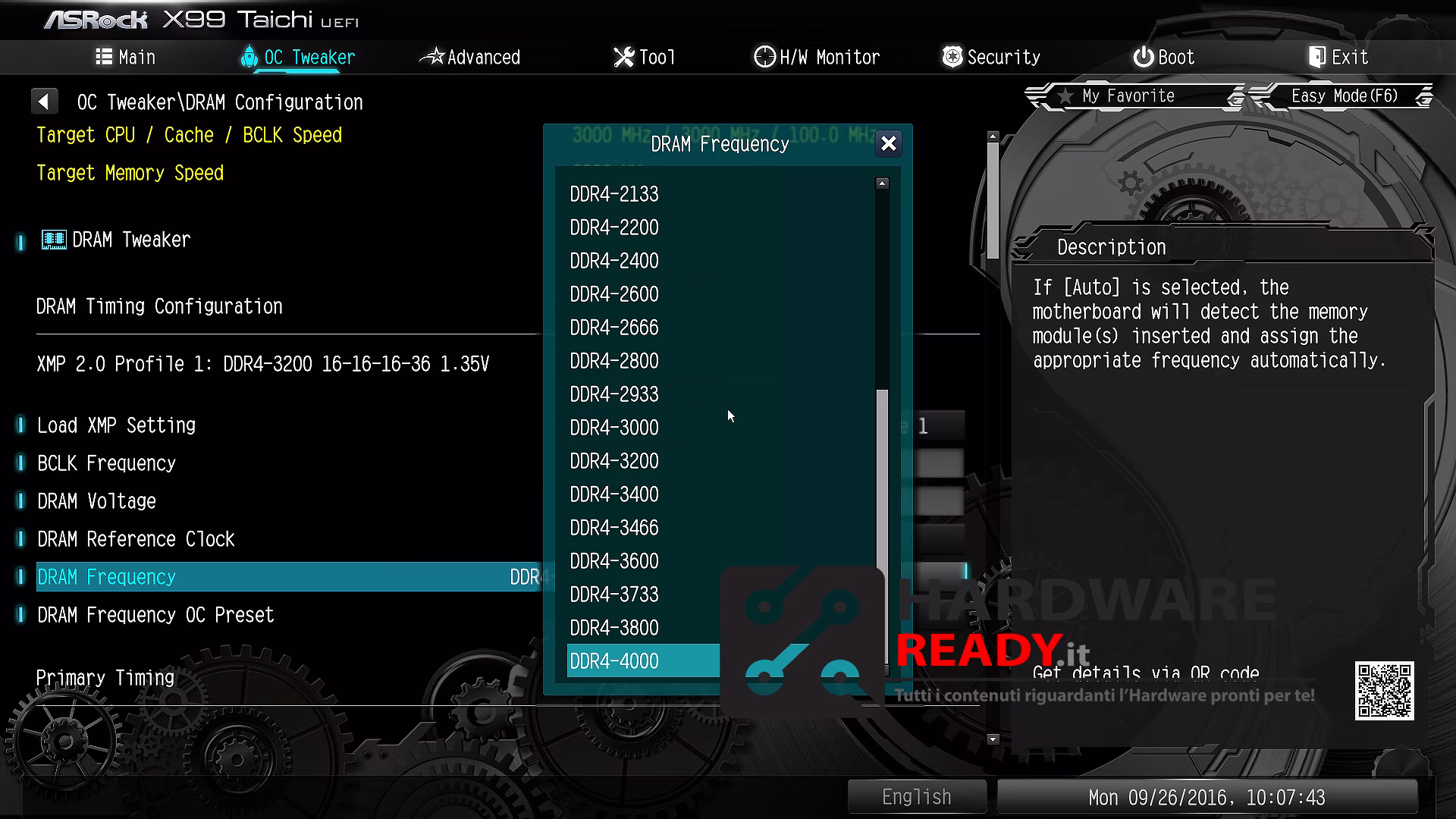

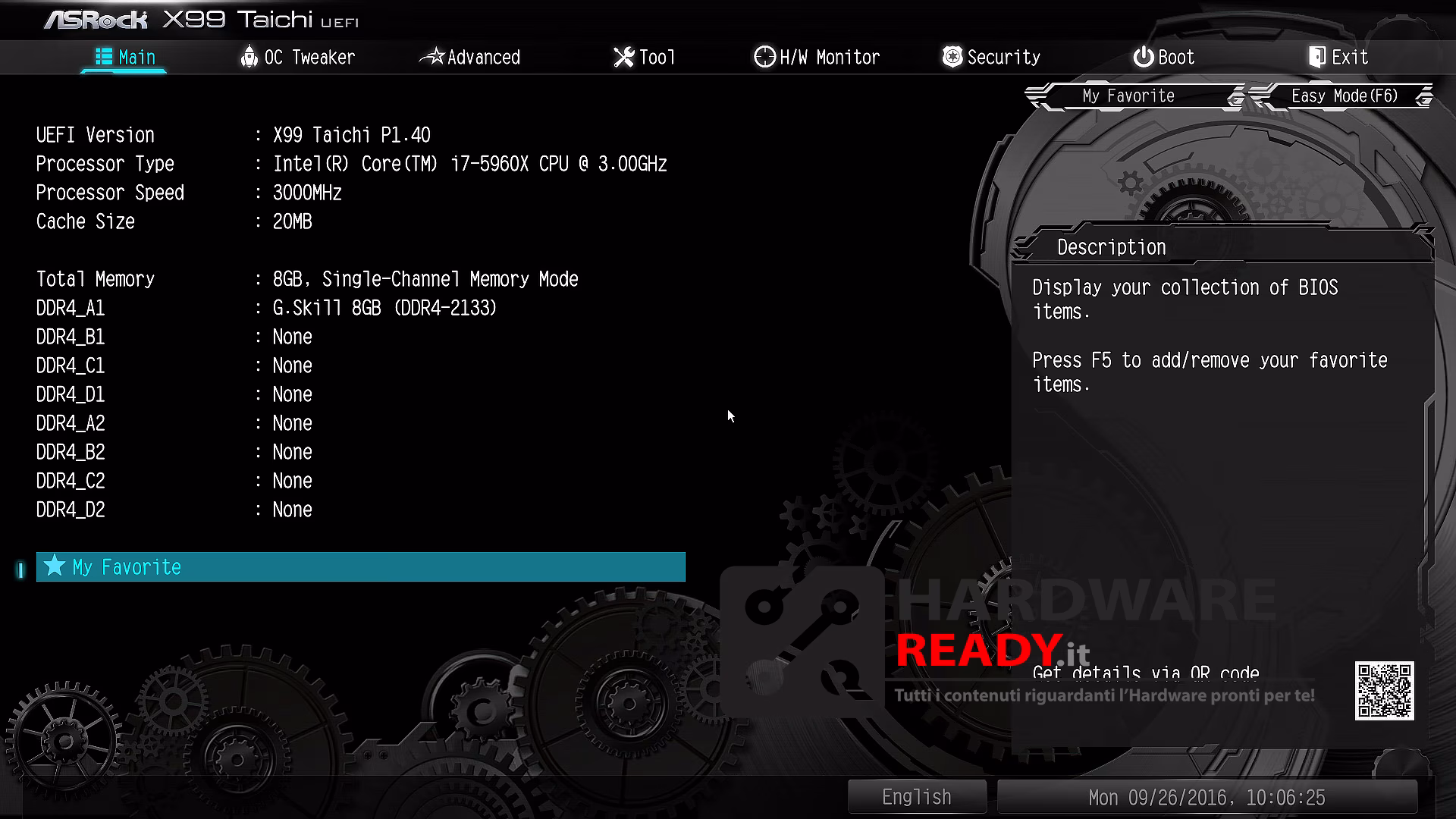

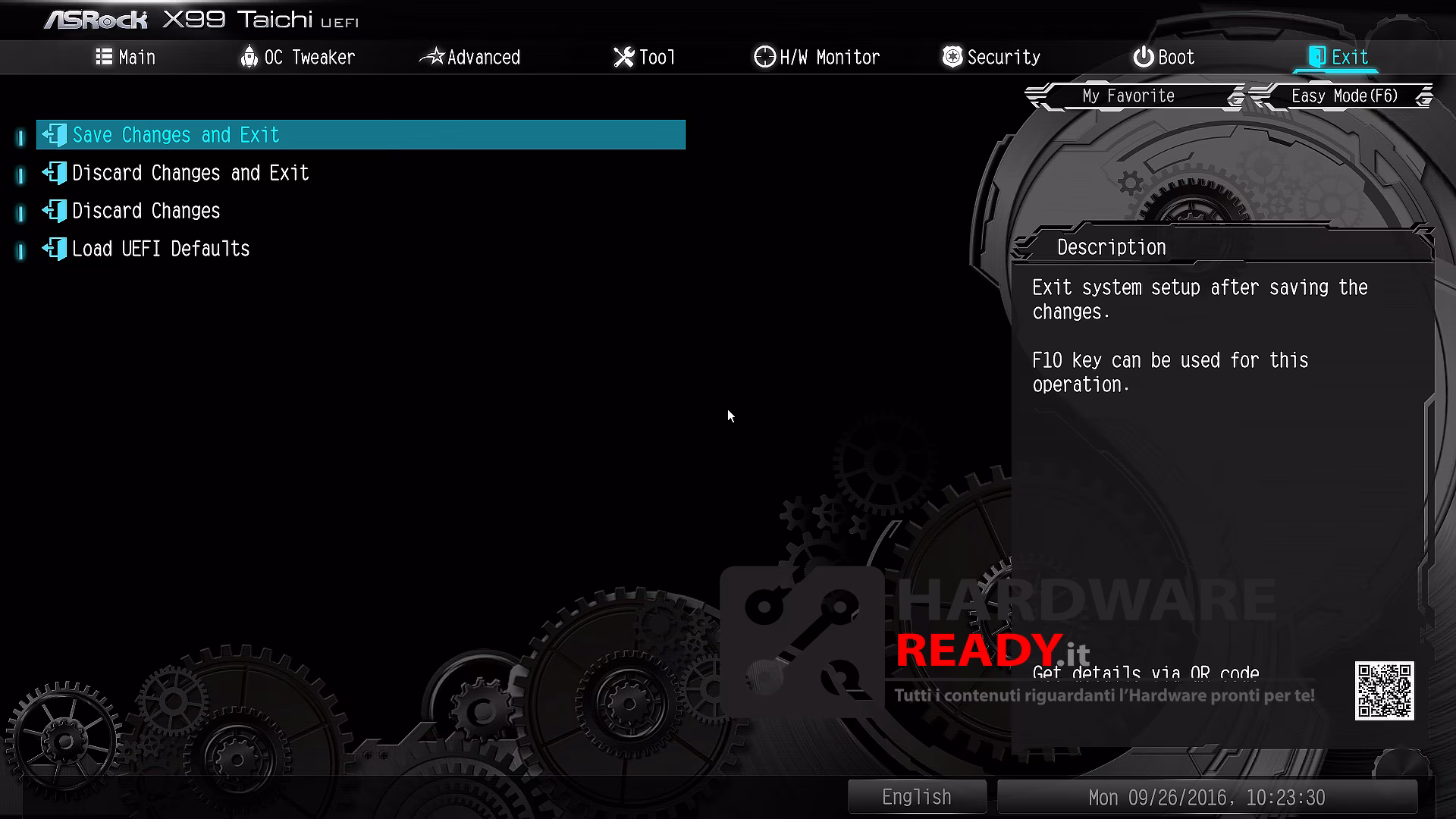

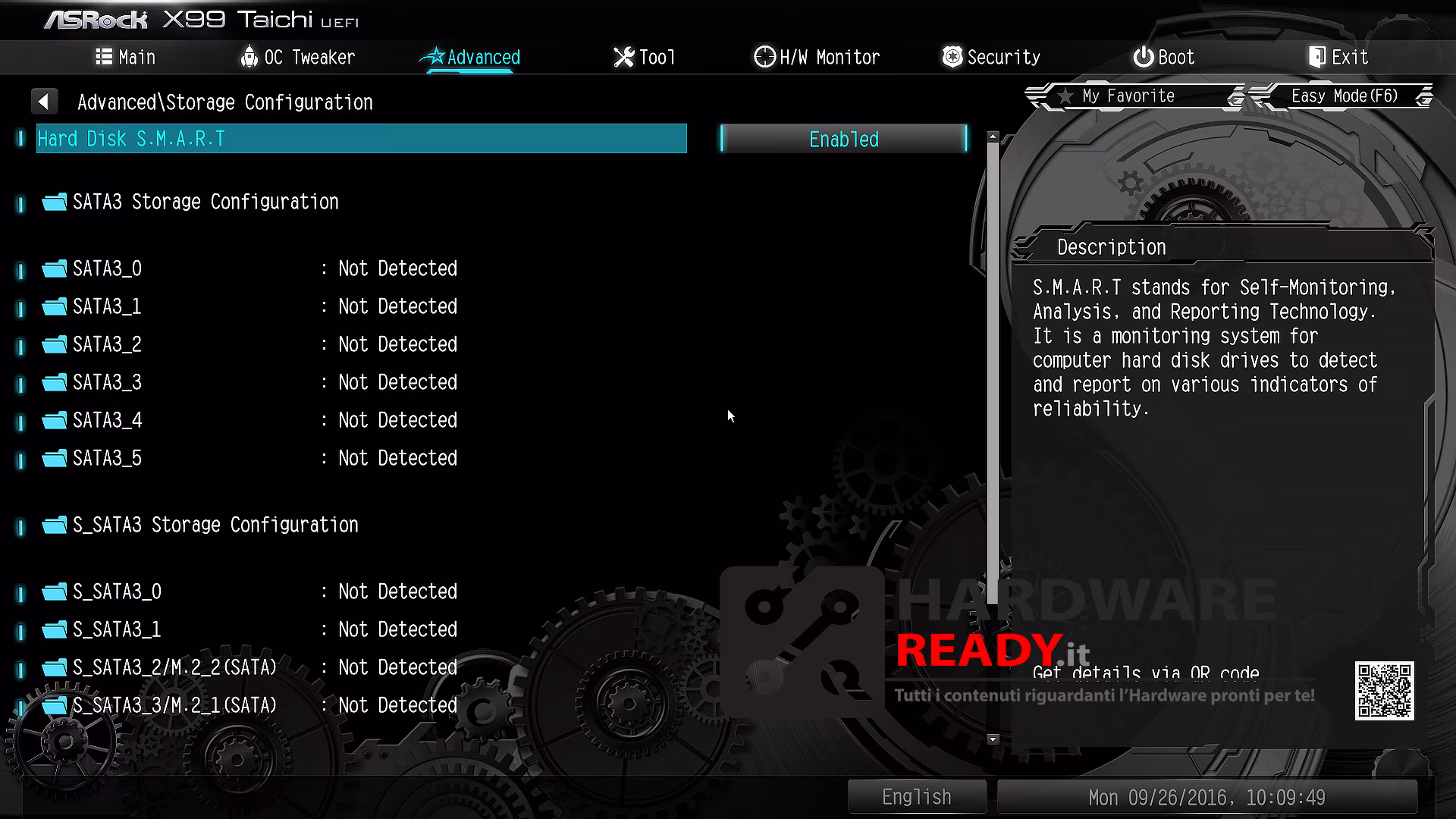

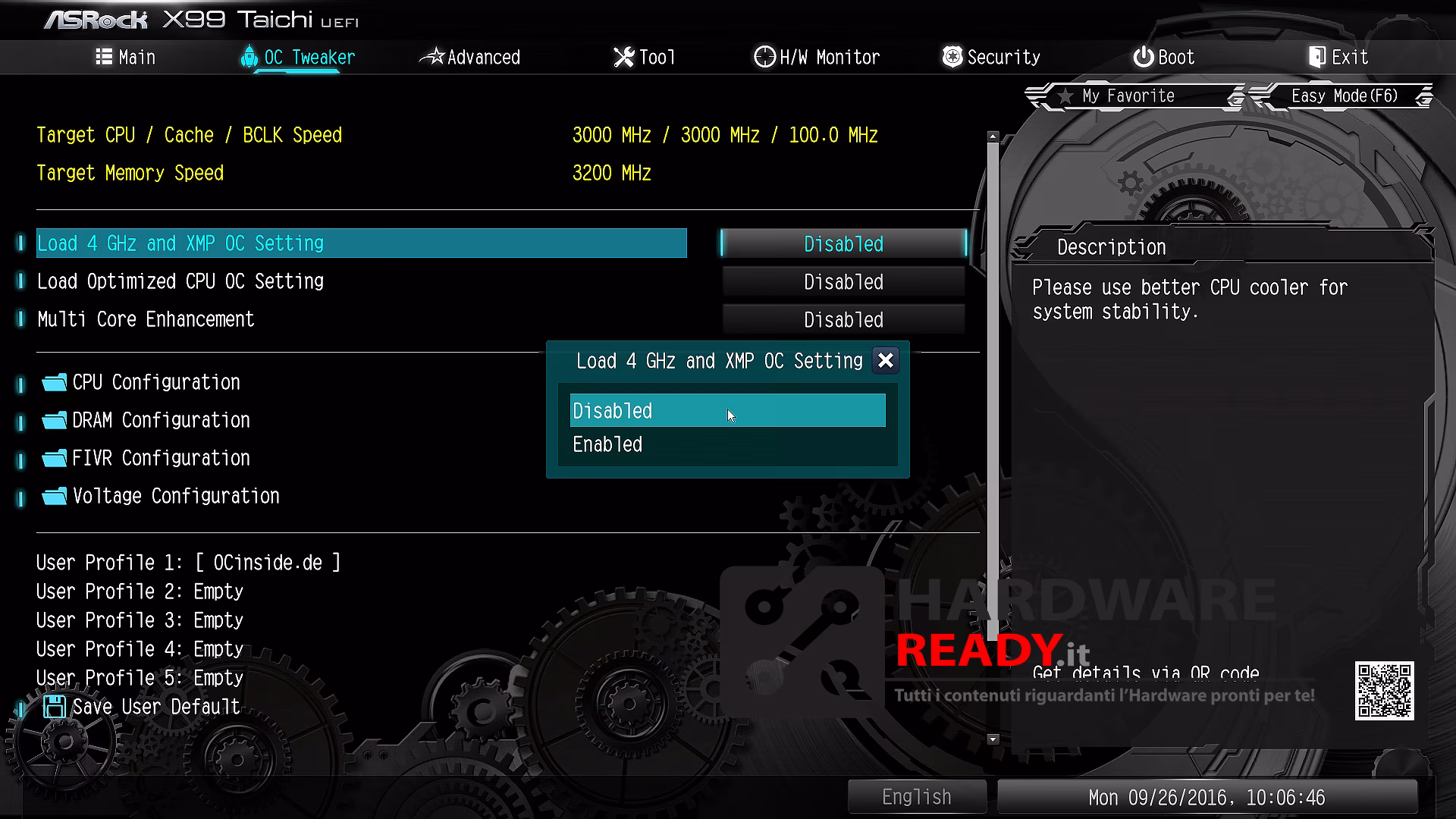

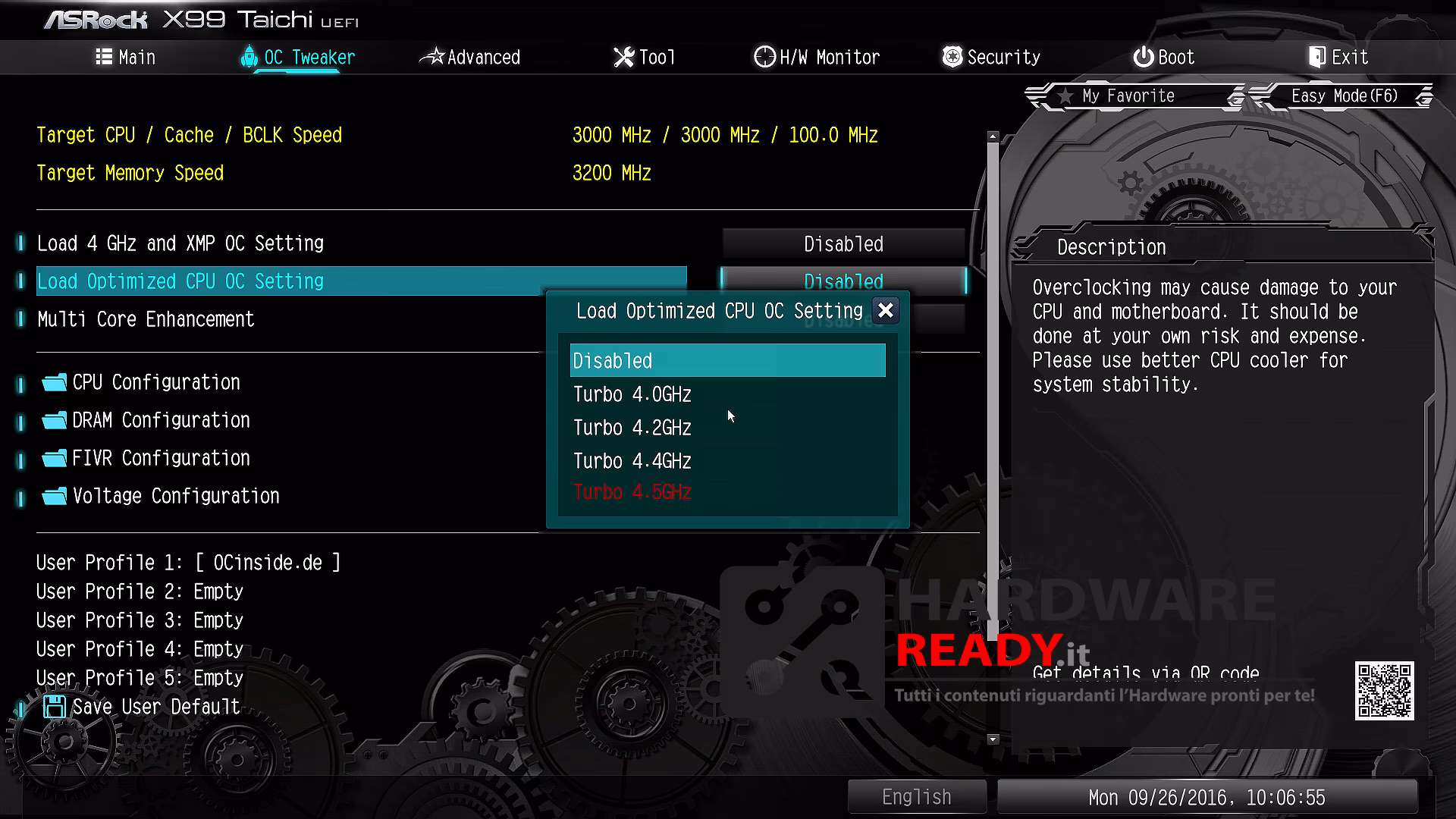

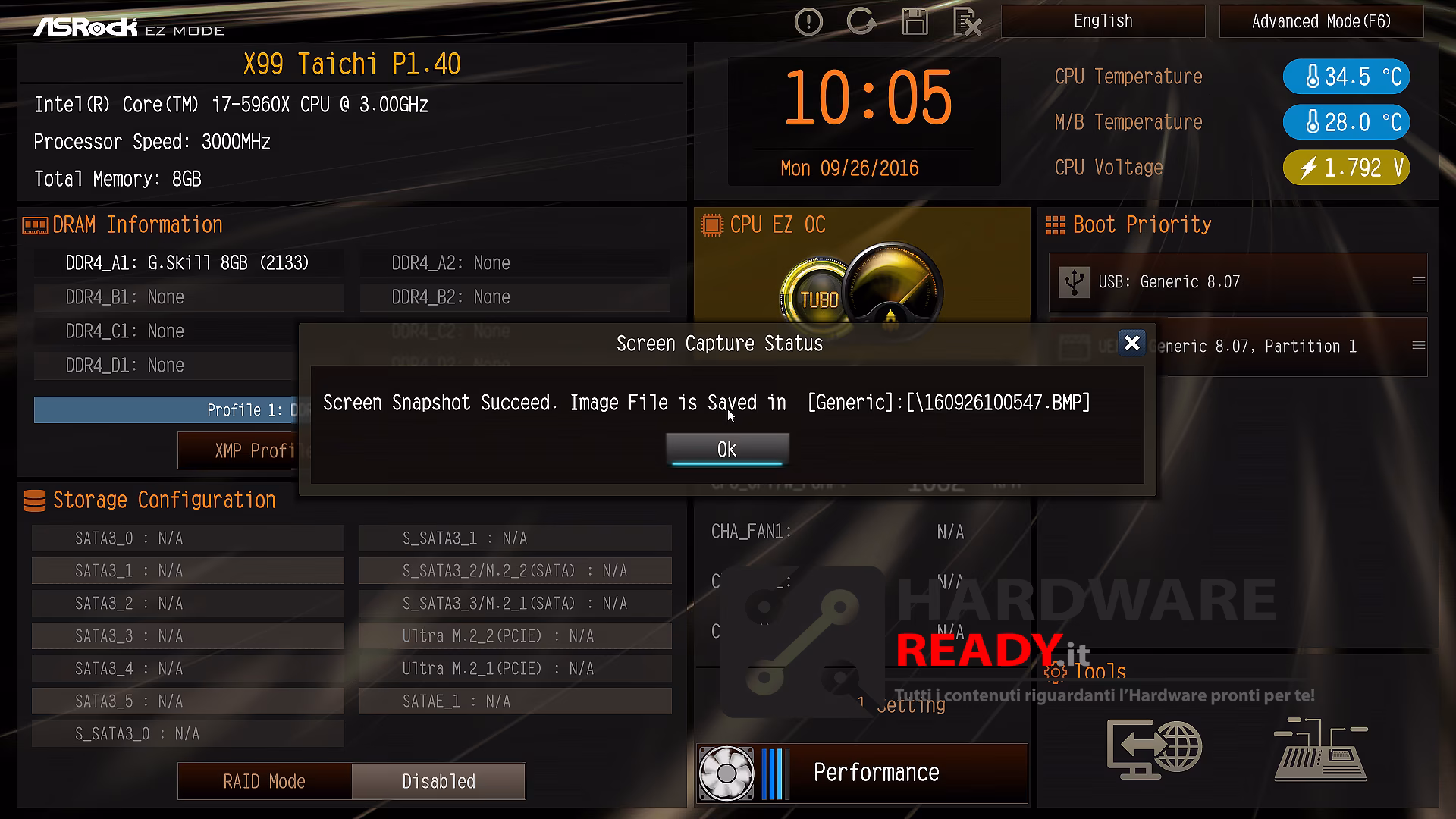

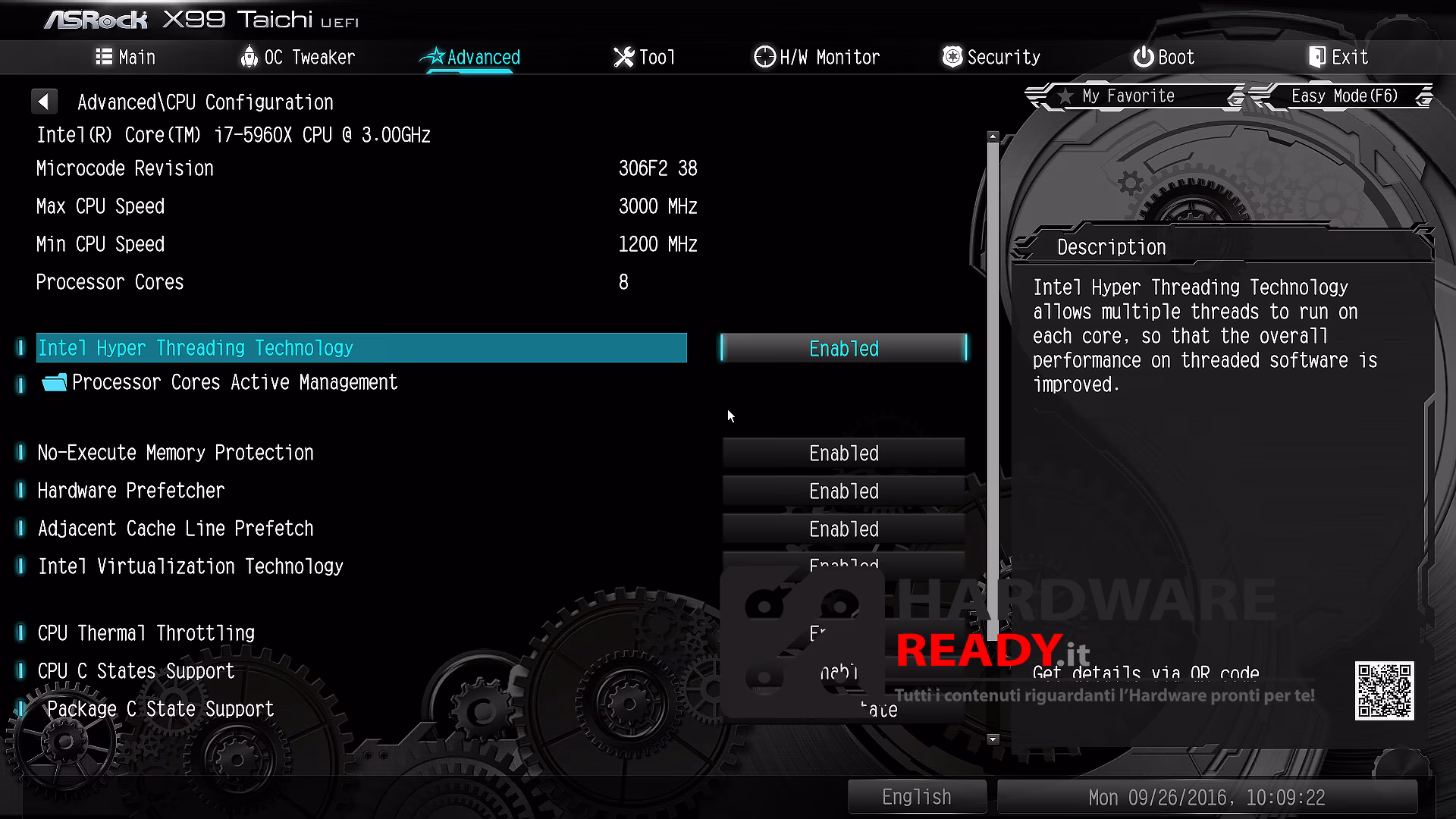

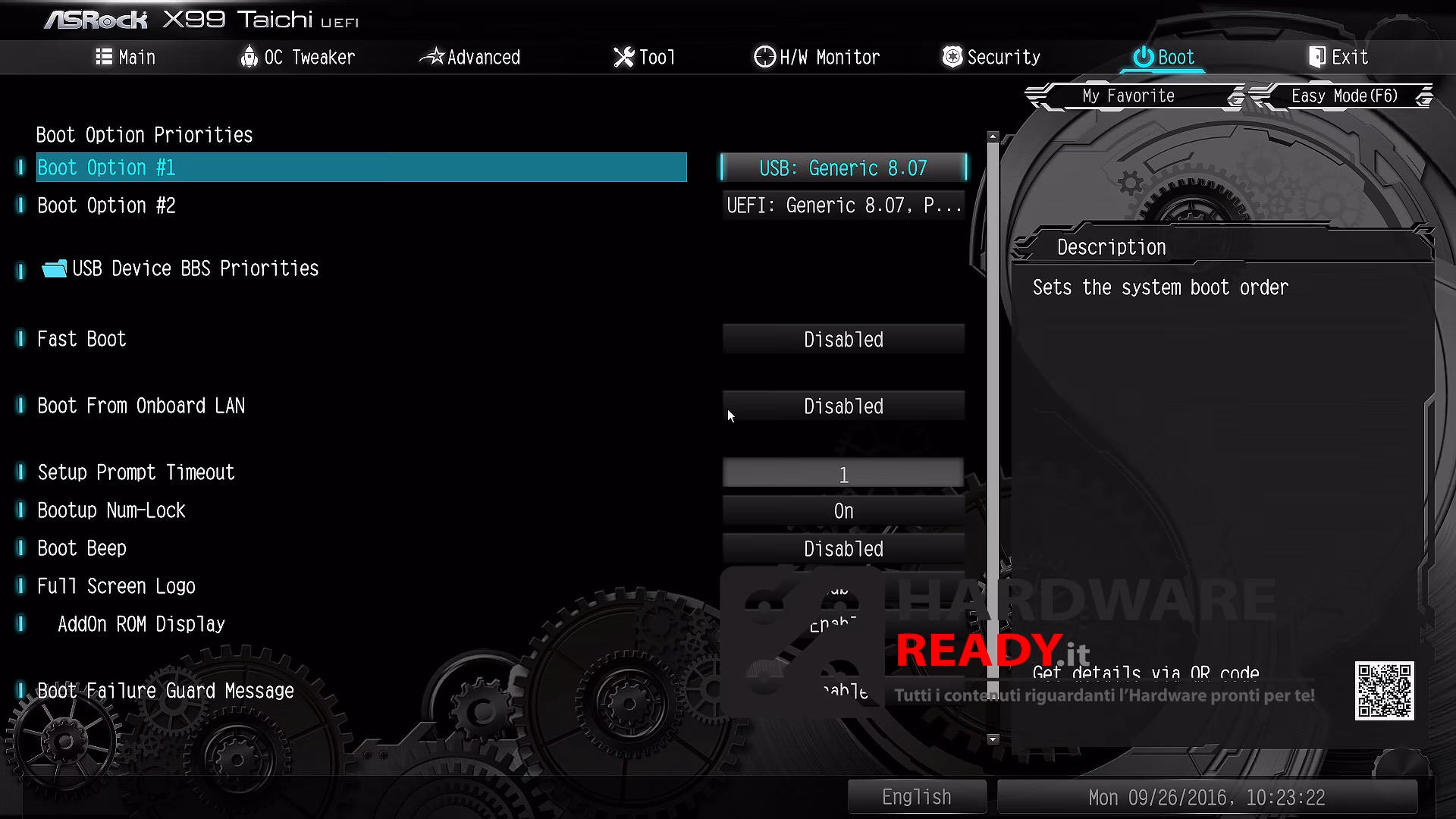

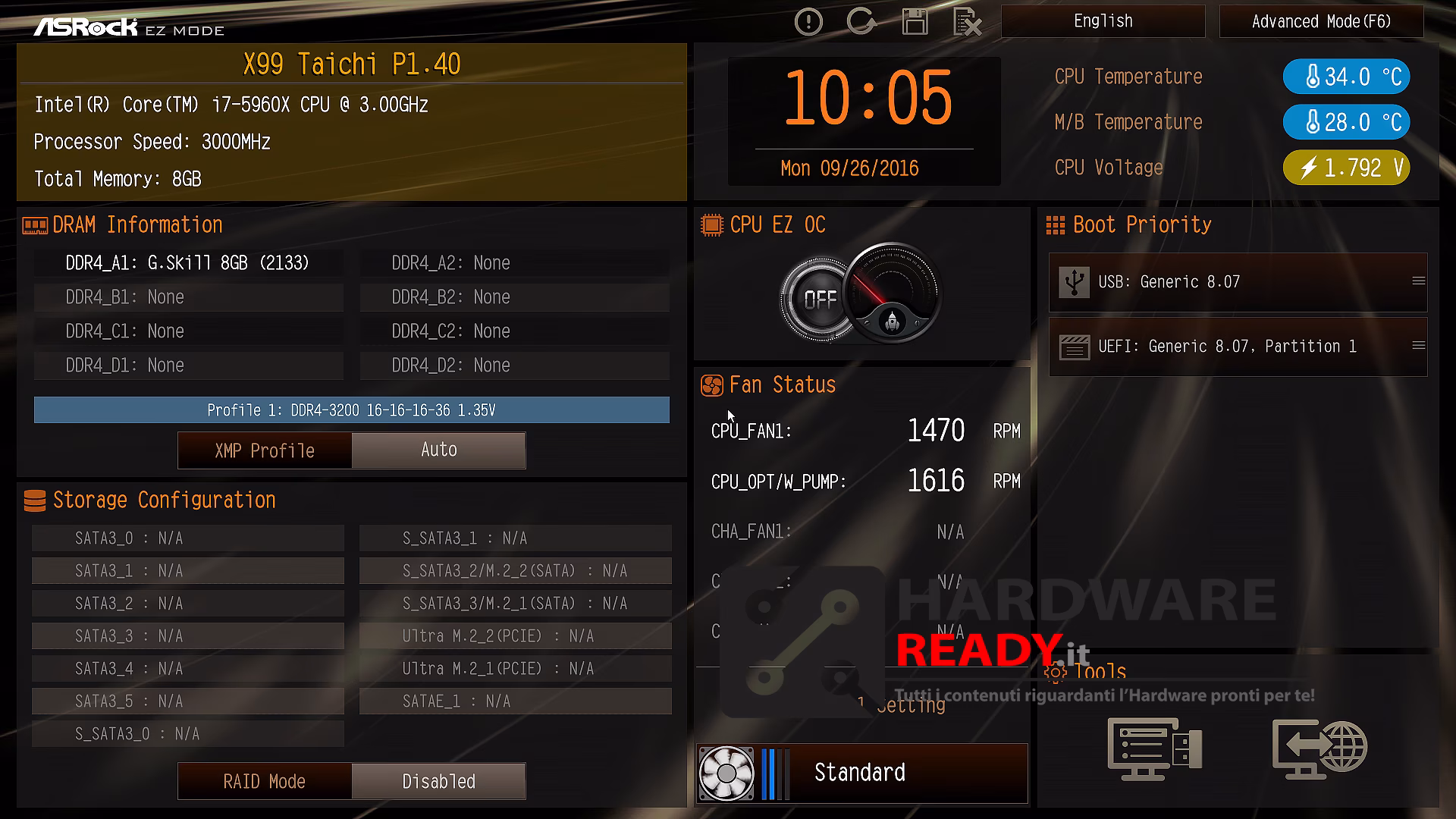

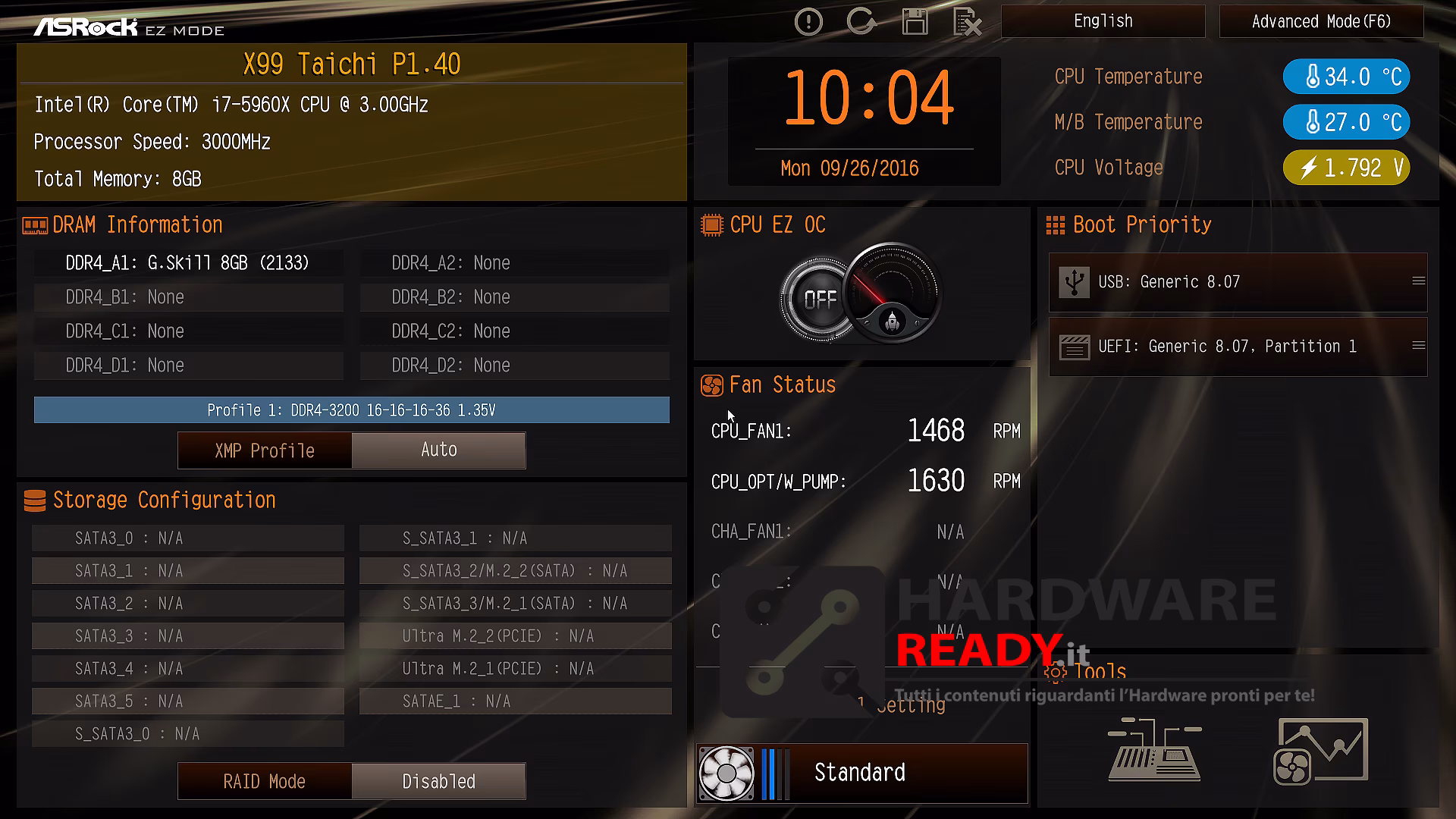

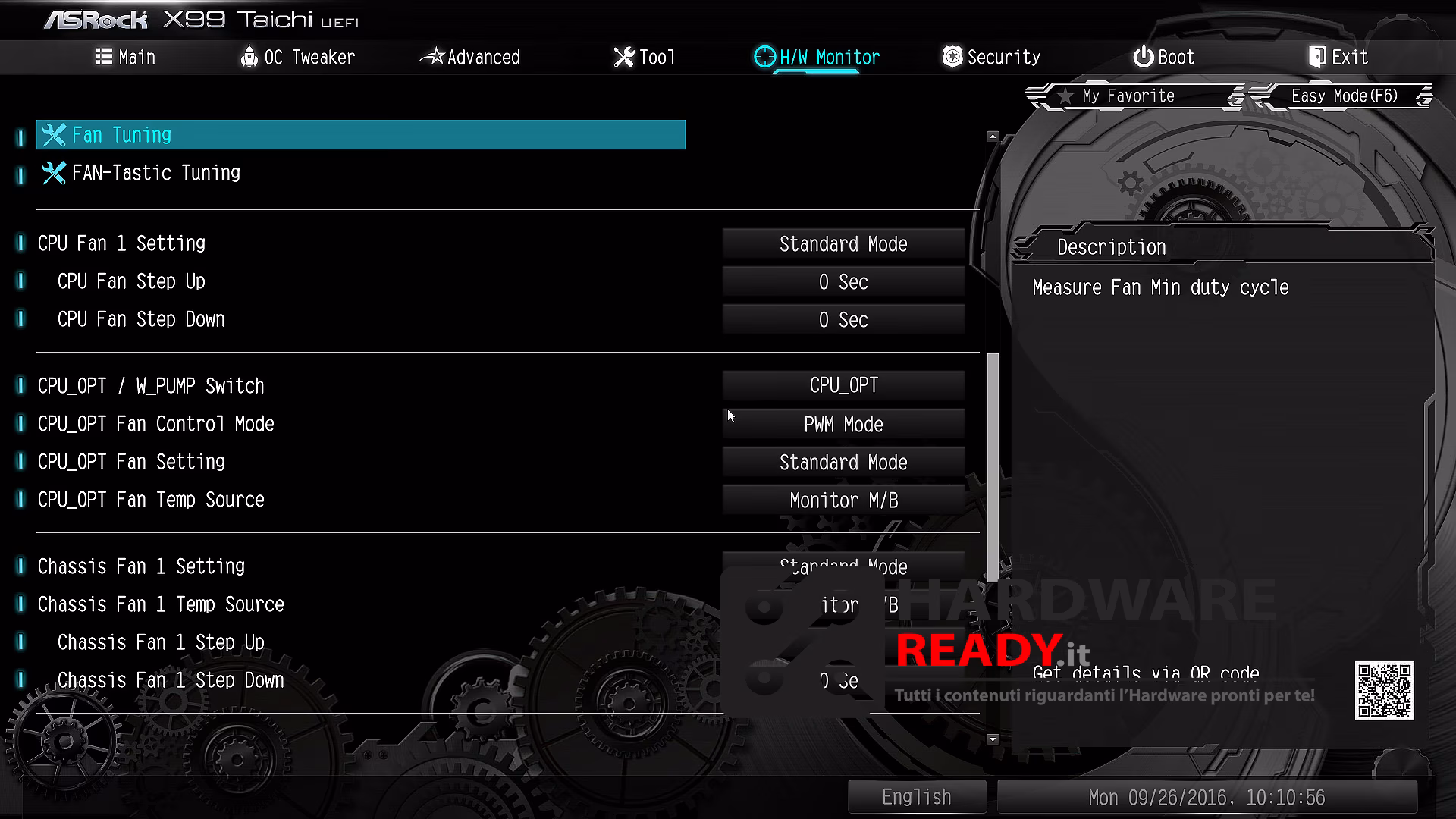

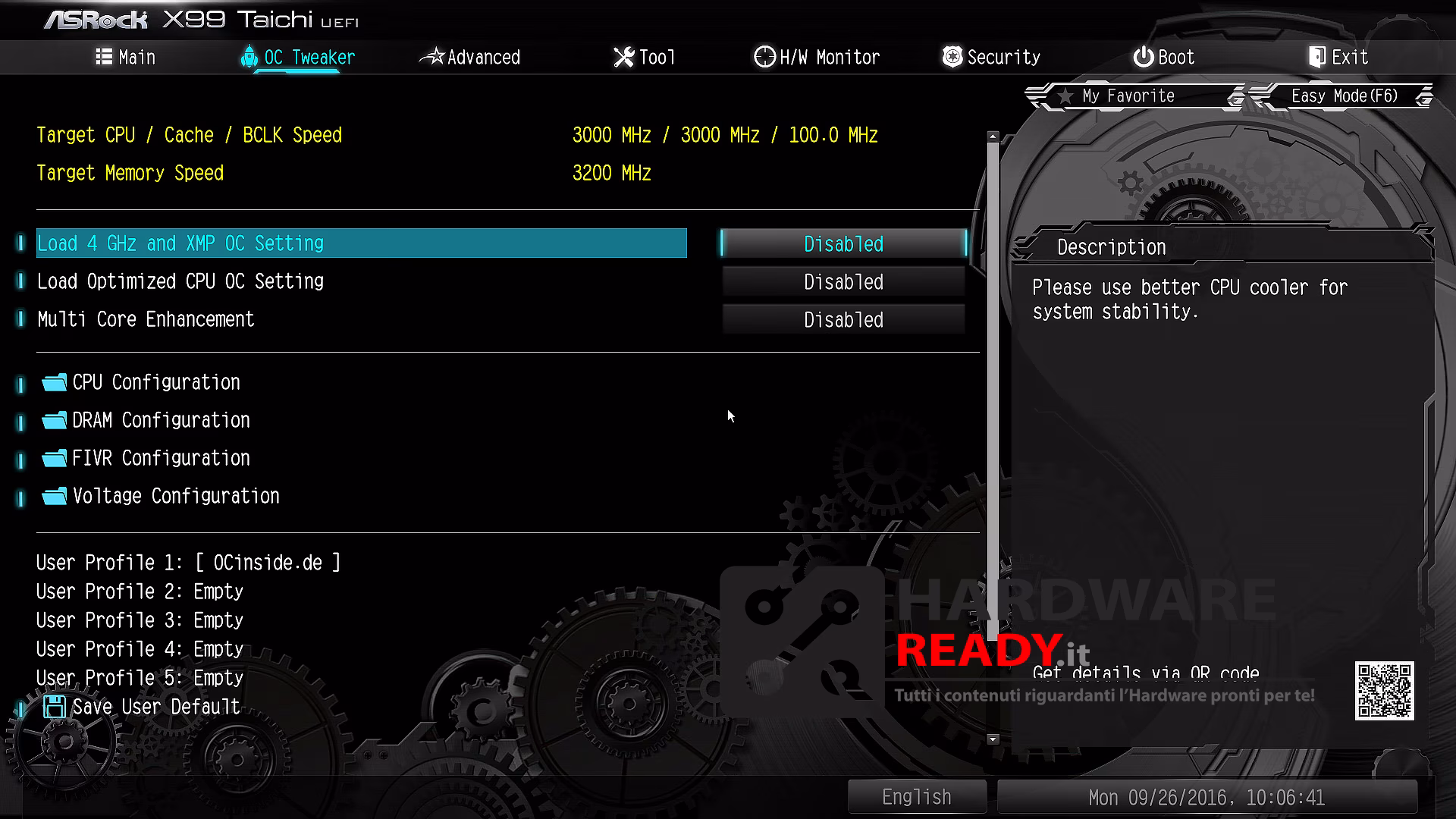

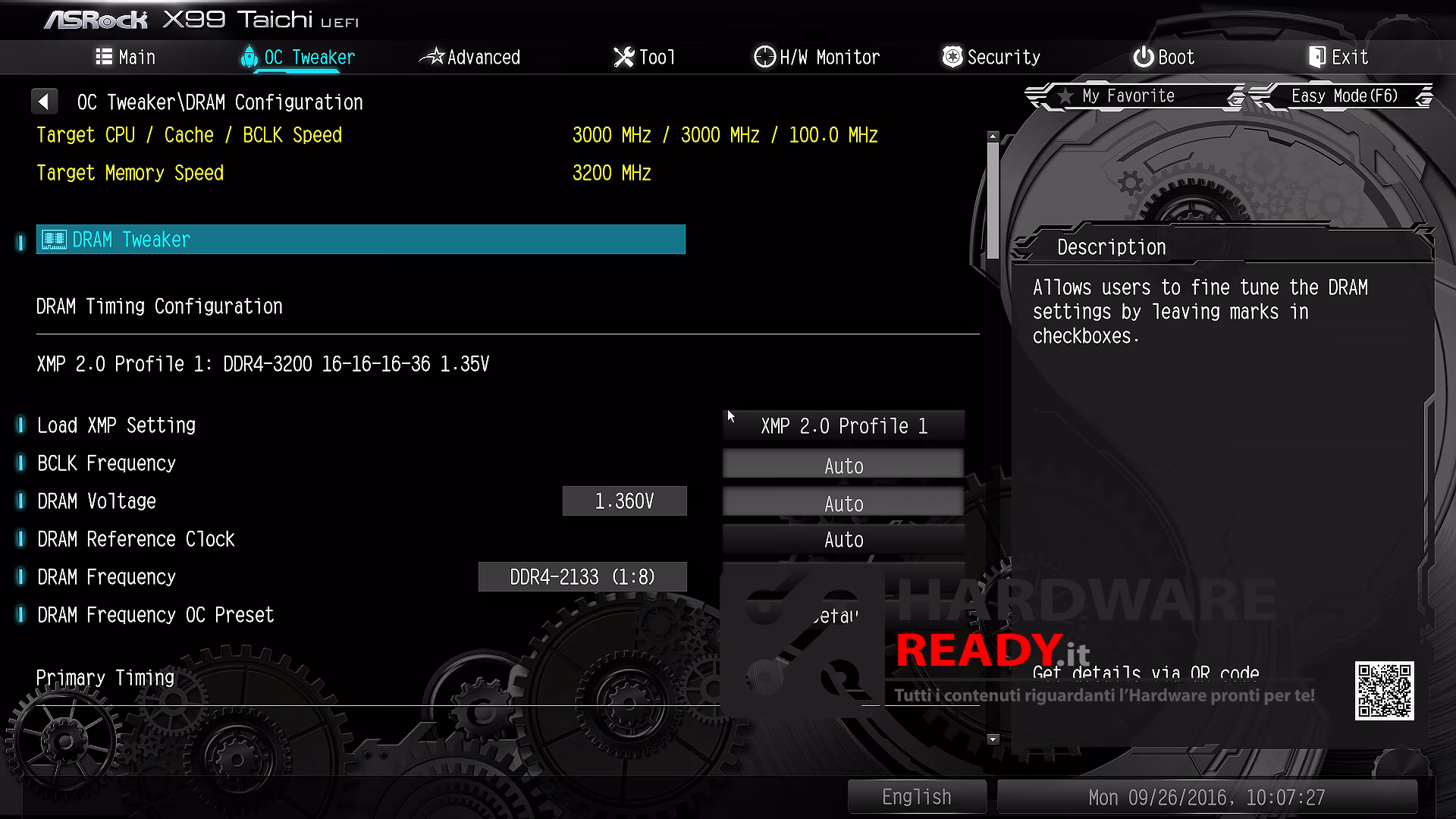

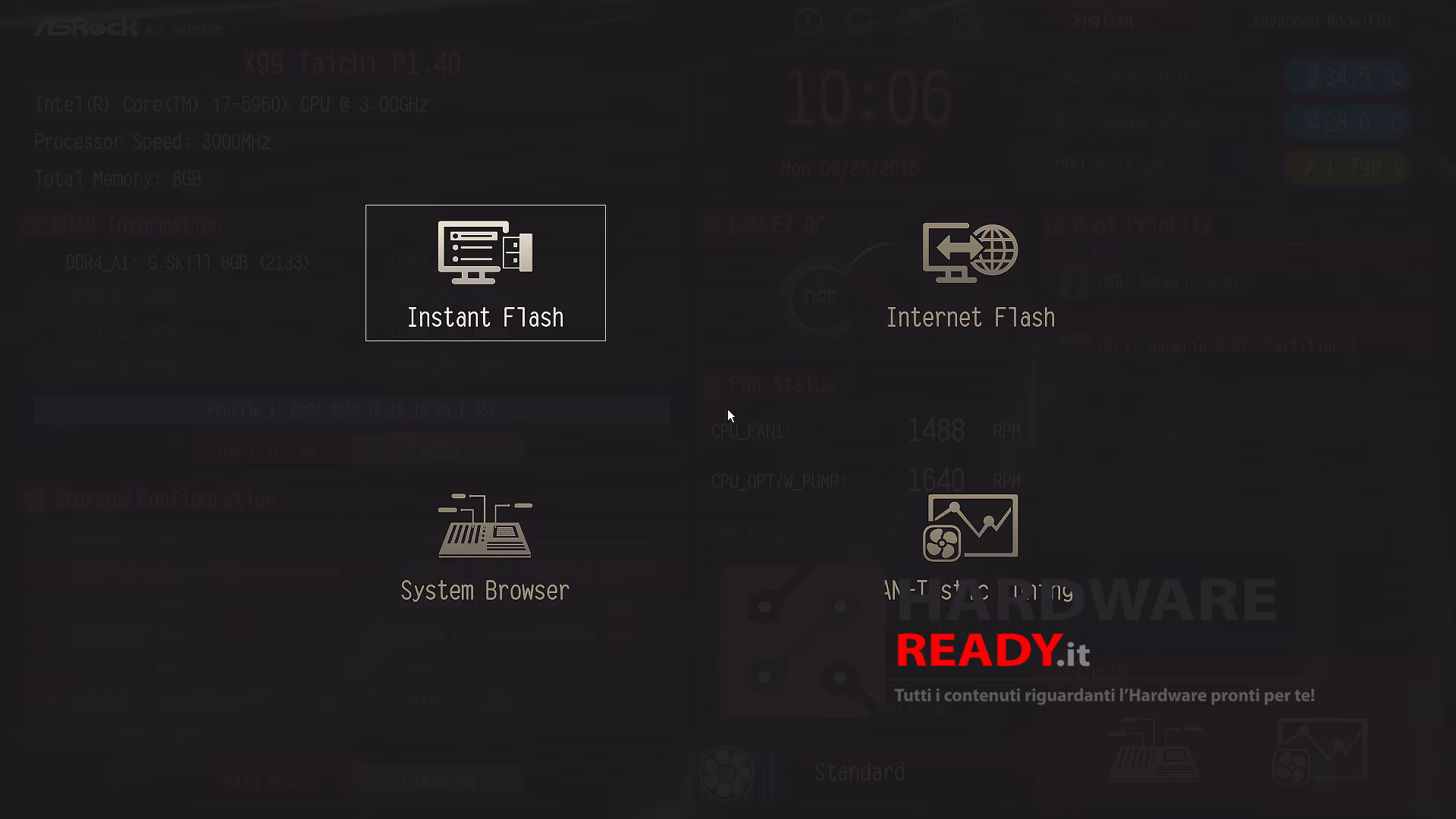

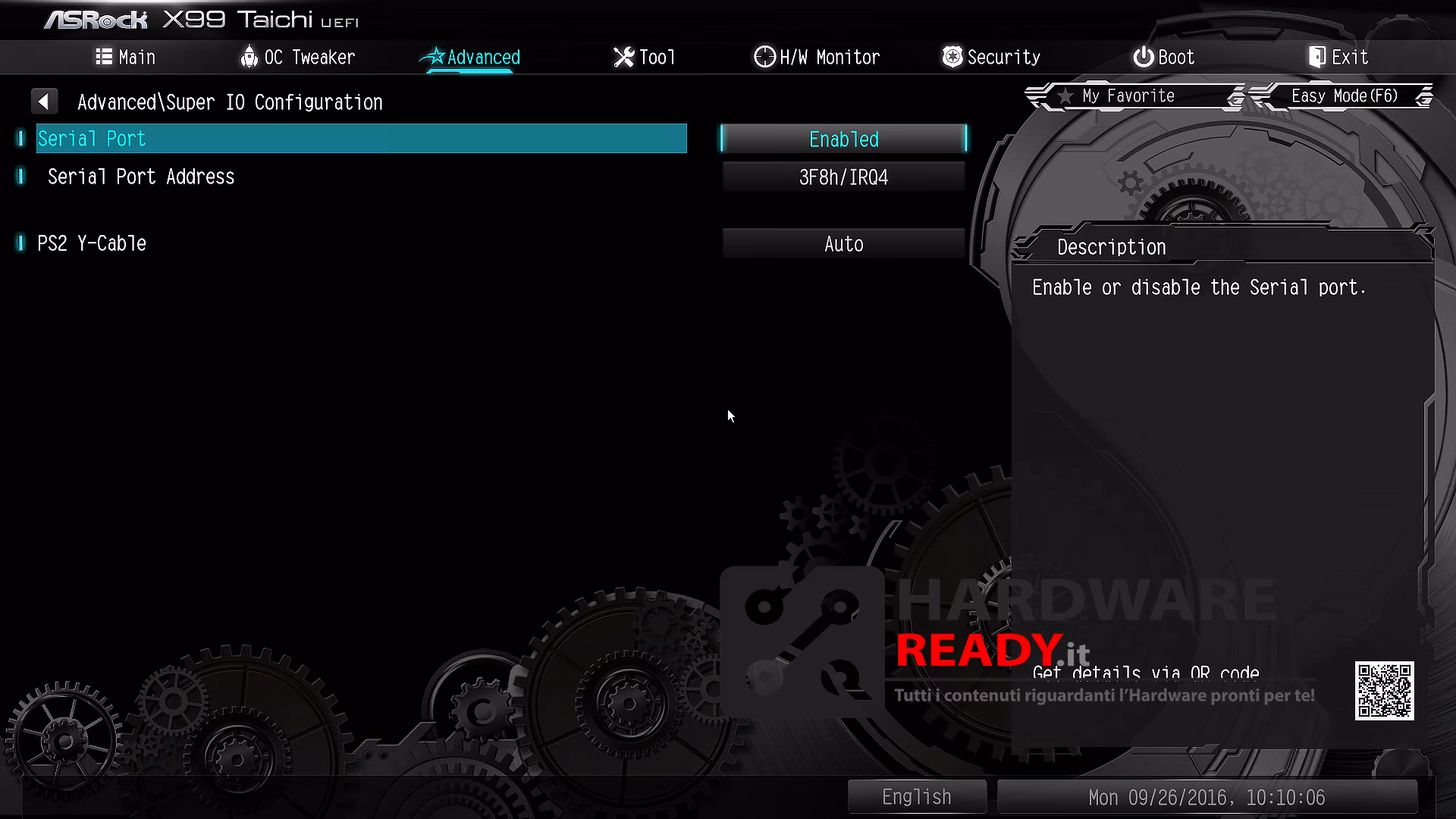

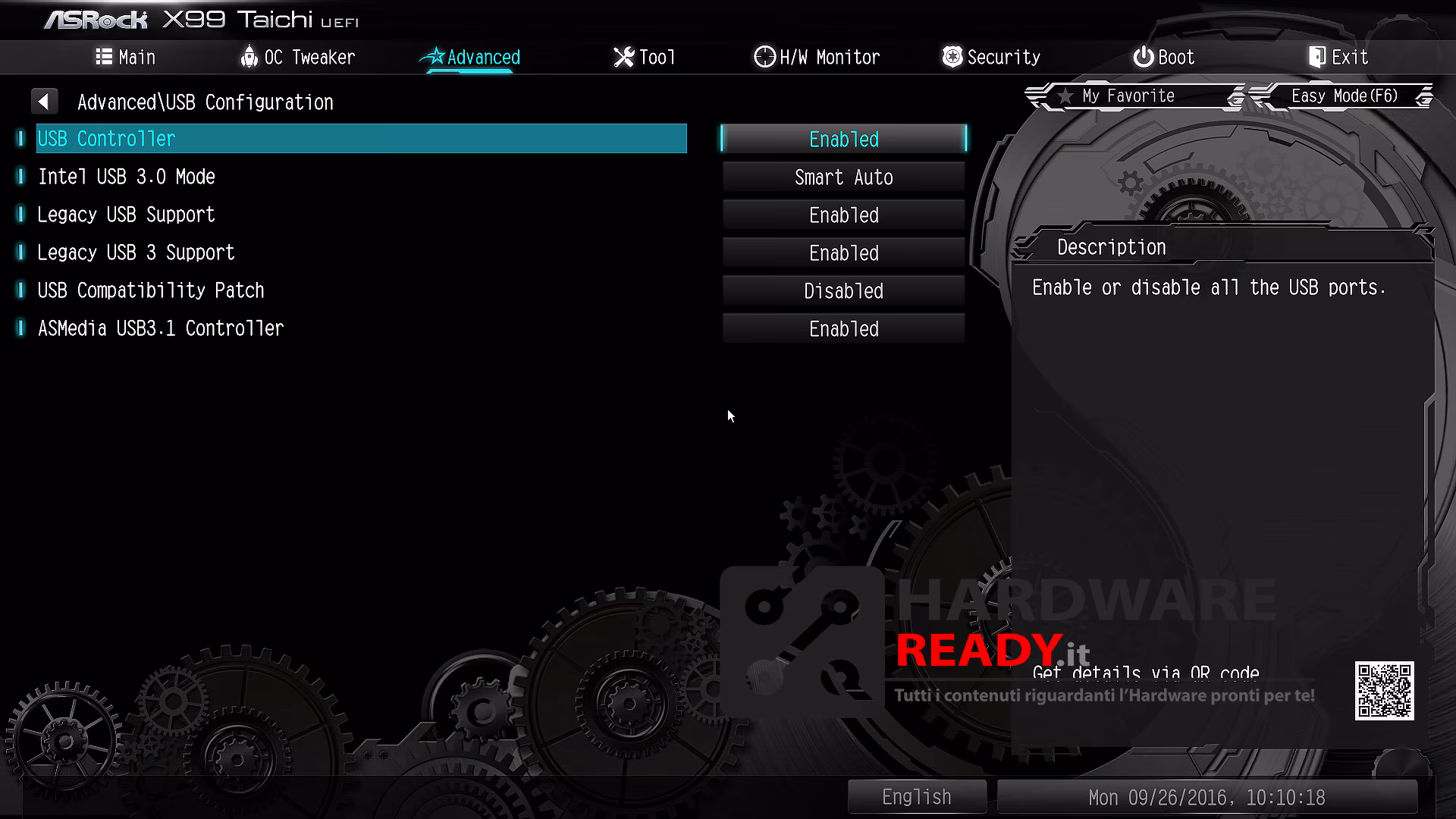

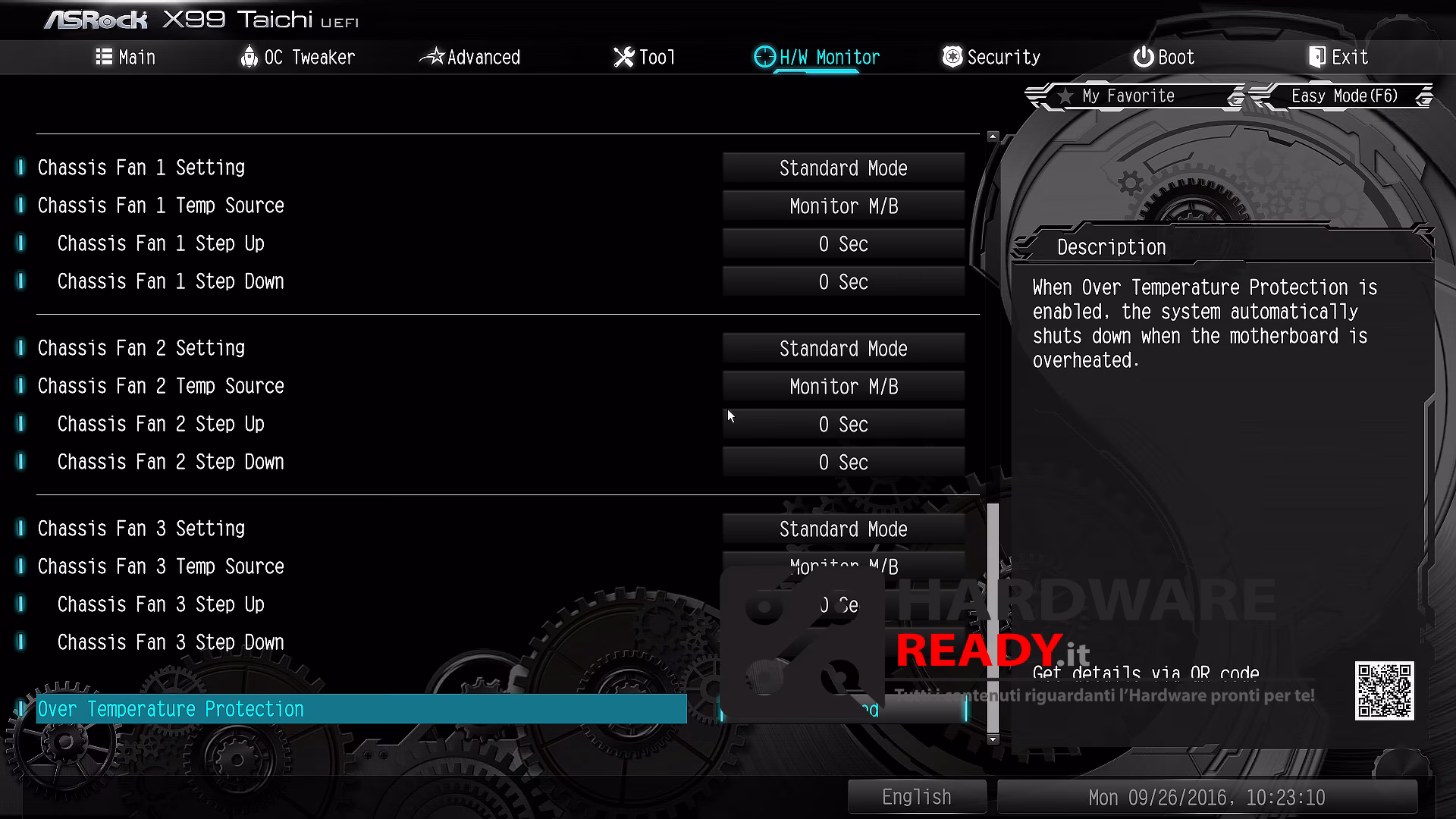

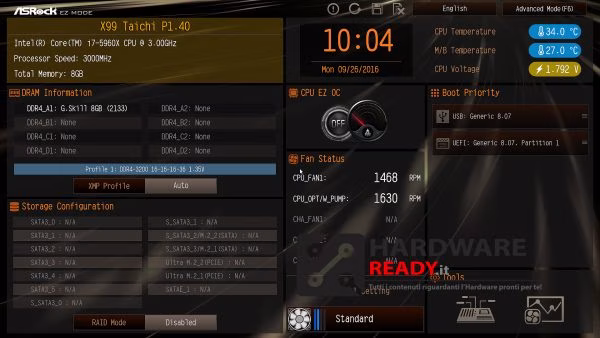

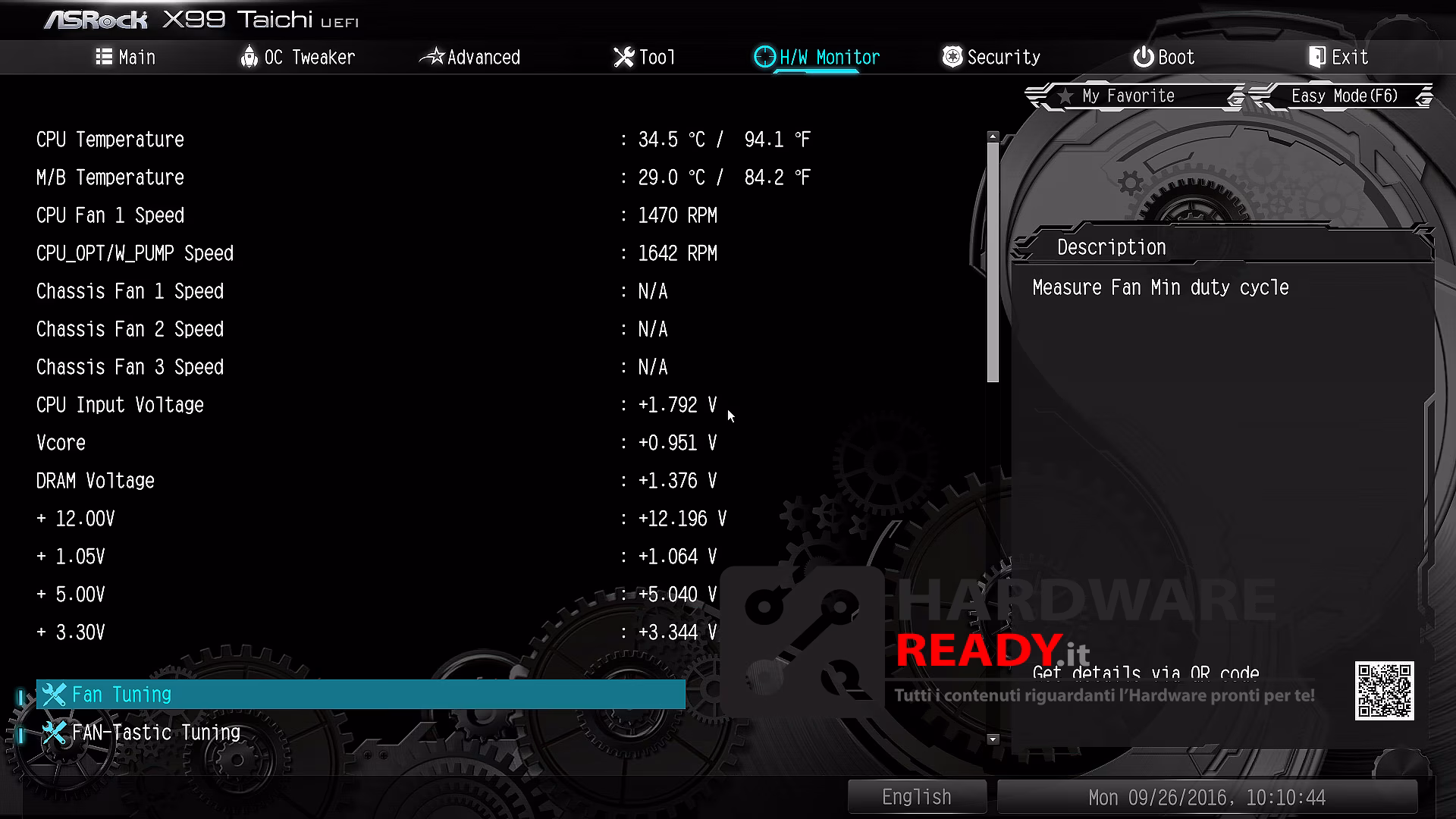

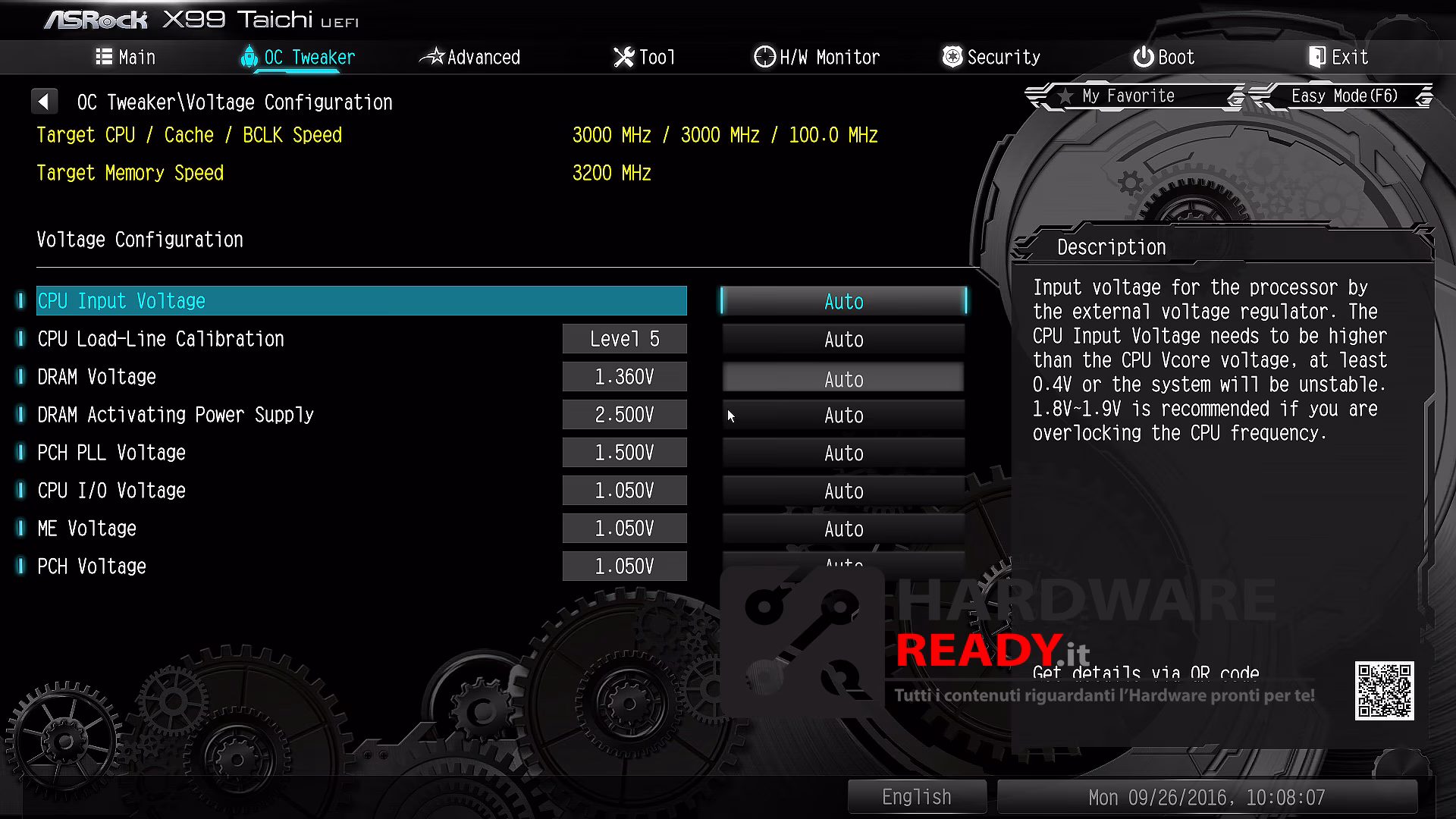

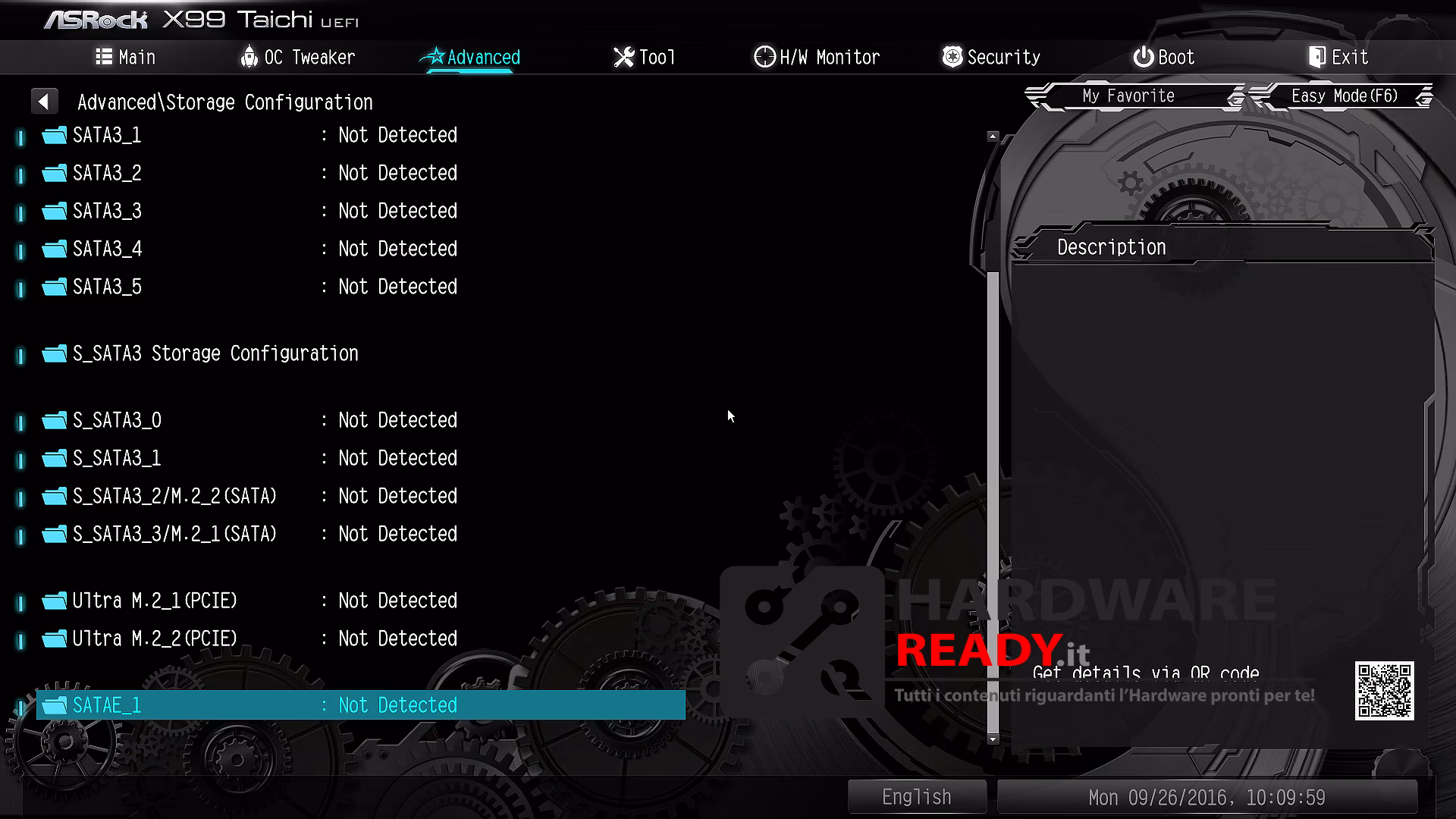

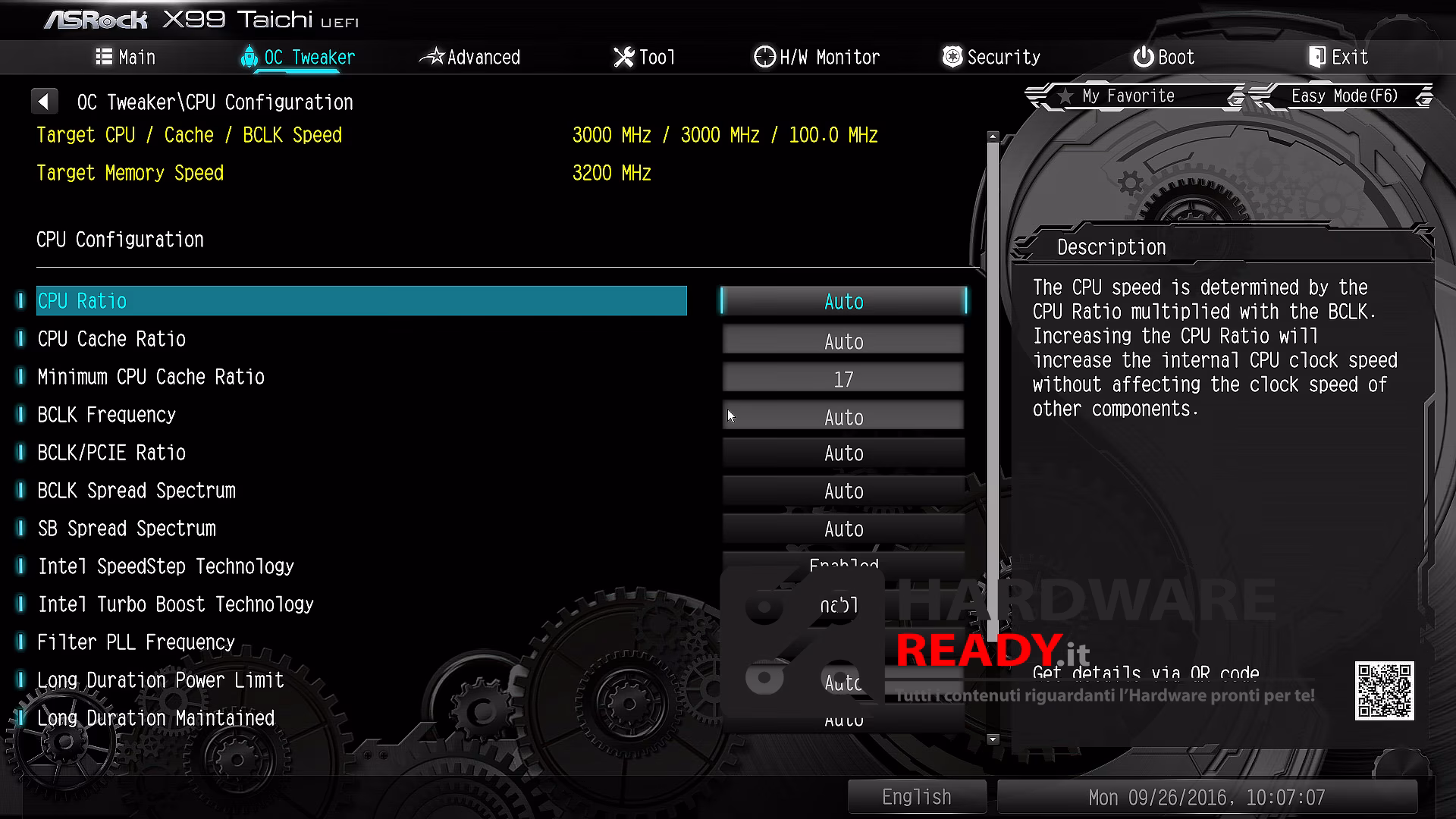

Bios UEFI estremamente facile da usare, completo e curato esteticamente.

L’OC è stato davvero semplice e con un’ottima stabilità, a parità di frequenze sul Core anche con voltaggi minori a quelli applicati su schede di altri produttori e dal costo superiore…
Abbiamo portato in OC a 4500Mhz, sia il Core che la Cache, senza alcun problema; ASRock sembra aver lavorato davvero bene sull’OC Socket X e sulla stabilità dell’intero sistema.

Test

Il design è unico.
La colorazione bianca e nera unita, un’estrema cura per i dettagli ed i disegni/ingranaggi che si fondono con la Armor laterale bianca sul PCB in zaffiro nero con condensatori Nichicon 12K color oro, rendono la Taichi unica ed affascinante.
Tanto di cappello ad ASRock per questa motherboard; chapeau!

Qualità dei materiali e dei componenti davvero alta.
Ogni componente utilizzato è di alta qualità, il PCB è ulteriormente migliorato, le PCI Steel sono solidissime e belle da vedere e per concludere sotto il dissipatore in alto si scorge la generosa sezione di alimentazione a 12 Fasi Digi Power 60A che, in abbinate all’OC Socket X, consentono di ottenere il massimo in Overclock.
In mano il prodotto trasmette un senso di robustezza e nell’utilizzo, soprattutto con OC al sistema, estrema stabilità.

Features particolari sono l’HB Bridge SLI per sfruttare al meglio lo SLI di GTX 1070 e GTX 1080 incluso nel bundle, le due porte Intel Gigabit LAN abbinate al Wi-Fi dual band integrato, la sezione audio è l’accurata Purity Sound 3 e per concludere il doppio slot M.2 Ultra per SSD di nuova generazione.

Nel dettaglio troviamo anche un’interessante connettore per CPU Fan con amperaggio maggiorato per sfruttare al meglio pompe di impianti custom loop a liquido, contatti dorati nelle PCI Express 1 e 2 (dove si andrà a fare un’eventuale SLI o CrossFire) ed una frequenza delle RAM in Quad Channel fino a 3300 garantita (dal BIOS si scorge però una velocità fino a 4000 Mhz…).

Non assegniamo il massimo voto solo per la connettività del pannello posteriore che non è munito di moltissime porte USB, anche se nel complesso ed utilizzando quelle degli Hub si ha un numero discreto di porte disponibili.
ASRock ha svolto un’ottimo lavoro, creando un prodotto eccezionale e dal design unico ad un prezzo davvero interessante! Si trova su Amazon a “soli” 300€ al seguente LINK
