Nella recensione odierna testeremo una proposta Z170 entry level di ASRock, la motherboard Z170A-X1.
Questa scheda madre ha chipset Z170 che offre una connettività completa, socket 1151 che supporta i processori Intel di 6th Generazione e compatibilità con RAM DDR4 fino a 3466+ (OC).
Ecco le altre Features principali:
- ASRock Super Alloy
- 5 Power Phase design
- 2 PCIe 3.0 x16, 3 PCIe 3.0 x1
- Supporta AMD Quad CrossFireX™
- Opzioni di uscita scheda grafica: DVI-D
- Audio HD a 7.1 canali (Realtek ALC892 Audio Codec), Condensatori audio ELNA
- 6 SATA3
- 8 USB 3.0 (2 frontali, 6 posteriori)
- Supporta la protezione Full Spike, ASRock Live Update & APP Shop
Passiamo all’analisi completa!
Specifiche Tecniche
ASRock Z170A-X1
| Generale | |
| Caratteristica Unica | ASRock Super Lega – Premium 50A Power Choke – Circuito in vetro ad alta densità ASRock Full Spike Protection ASRock Live Update & APP Shop |
| CPU | – Supporta i processori di 6° generazione Intel® Core™ i7/i5/i3/Pentium®/Celeron (Socket 1151) – 5 Power Phase design – Supporto della tecnologia Intel® Turbo Boost 2.0 – Supporta le CPU Intel® K-Series sbloccate – Supporta Overclock su tutta la gamma ASRock BCLK |
| Chipset | – Intel® Z170 |
| Memoria | – Tecnologia di memoria Dual Channel DDR4 – 4 x DDR4 slot DIMM – Supporta DDR4 3466+(OC)*/3200(OC)/2933(OC)/2800(OC)/2400(OC)/2133 non-ECC, momoria senza buffer – Supporta moduli di memoria ECC UDIMM (funzionano in modalità non ECC) – Capacità massima della memoria di sistema: 64GB** – Supporto di Intel® XMP (Extreme Memory Profile) 2.0 – Contatto in oro 15μ negli slot DIMM *La frequenza di memoria 3466+(OC) può essere raggiunta solo quando è installato un singolo modulo di memoria (memoria a canale singolo) Fai riferimento alla lista di supporto memorie sul sito di ASRock per ulteriori informazioni.**A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per la prenotazione all’uso del sistema sotto Windows® a 32 bit. Per Windows® 64-bit OS con CPU 64-bit, non esiste tale limitazione. |
| BIOS | – AMI UEFI Legal BIOS da 128Mb con supporto GUI multilingue – Compatibile con ACPI 5.0 wake up events – Supporta SMBIOS 2.7 – Regolazione multi-voltaggio CPU, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA |
| Audio, Video e Networking | |
| Schede Grafiche | – Supporta Intel® HD Graphics Visuals integrata : Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 510/530 – Pixel Shader 5.0, DirectX 12 – Memoria massima condivisa 1024MB* – Supporta DVI-D con risoluzione massima fino a 1920×1200 @ 60Hz – Supporta i codec multimediali accelerati: HEVC, VP8, VP9 – Supporta HDCP con le porte DVI-D – Supporta la riproduzione in Full HD a 1080p dei Blu-ray (BD) con porte DVI-D *La dimensione della memoria massima condivisa può variare tra i diversi sistemi operativi.. **Intel® HD Graphics Visuals integrata e le uscite VGA possono essere supportate solo con processori con GPU integrata. ***A causa delle limitazioni del, la riproduzione Blu-ray di Intel® HD Graphics è solo supportata in Windows® 8 / 8 64-bit / 7 / 7 64-bit. ****Intel® InTru™ 3D è solo supportata in Windows® 8 / 8 64-bit / 7 / 7 64-bit. |
| Audio | – Audio HD a 7.1 canali con protezioni contenuti (Realtek ALC892 Audio Codec)* – Supporto audio Blu-ray Premium – Supporta la protezione contro le sovratensioni (ASRock Full Spike Protection) – Condensatori audio ELNA *Per configurare l’audio HD a 7.1 canali, è necessario utilizzare un modulo audio HD dal pannello frontale e attivare la funzione audio multicanale tramite il driver audio. |
| LAN | – Gigabit LAN 10/100/1000 Mb/s – Giga PHY Intel® I219V – Supporta Wake-On-LAN – Supporta la protezione da fulmini/ESD (ASRock Full Spike Protection) – Supporta Ethernet 802.3az ad efficienza energetica – Supporta PXE |
| Espansione / Connettività | |
| Slot di espansione | – 2 x Alloggi PCI Express 3.0 x16 (PCIE2: a modalità x16; PCIE4: a modalità x4)* – 3 x PCI Express 3.0 x1 Slots (PCIe flessibile) – Supporta AMD Quad CrossFireX™ e CrossFireX™ *SSD NVMe come dischi di avvio |
| Immagazzinamento | – 6 x connettori SATA3 6.0 Go/s, sopporta RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 14 e Intel® Smart Response Technology), NCQ, AHCI e Hot Plug |
| Connettore | – 1 x collettore TPM – 1 x LED di alimentazione e header altoparlanti – 1 x Connettore CPU ventola (4-pin) – 2 x Connettore Chassis ventola (4-pin) – 1 x 24-pin collettore alimentazione ATX – 1 x 8-pin connettore ATX 12V – 1 x connettore audio sul pannello frontale – 2 x collettore USB 2.0 (supporta 4 porte USB 2.0) (Supporta la protezione ESD (ASRock Full Spike Protection)) – 1 x collettore USB 3.0 (supporta 2 porte USB 3.0) (Supporta la protezione ESD (ASRock Full Spike Protection)) *Il connettore della ventola sulla CPU supporta la ventola della CPU alla potenza massima di 1A (12W). |
| Pannello Posteriore I/O | – 1 x porta PS/2 per mouse – 1 x porta PS/2 per tastiera – 1 x porta DVI-D – 6 x porte USB 3.0 (Supporta la protezione ESD (ASRock Full Spike Protection)) – 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità) – Jack Audio HD: ingresso linea / cassa frontale / microfono |
| Altre Caratteristiche / Varie | |
| Software e BIOS | Software – ASRock A-Tuning – ASRock Disk Health Report – ASRock USB Key – ASRock APP Charger – ASRock XFast LAN – ASRock XFast RAM – ASRock Fast Boot (Fast Boot, Restart to UEFI)* UEFI – ASRock Modalità EZ – ASRock UEFI Full HD – ASRock My Favorites in UEFI – ASRock Instant Flash – ASRock Internet Flash – ASRock Crashless BIOS – ASRock OMG (Online Management Guard) – ASRock Browser di sistema UEFI – ASRock UEFI Tech Service – ASRock Easy RAID Installer – ASRock Easy Driver Installer *Queste utility possono essere scaricate da App Shop. |
| CD di Supporto | – Driver, utilità, software antivirus (Versione dimostrativa), Google Chrome Browser e Toolbar |
| Accessori | – Guida di installazione rapida, CD di supporto, I/O Shield – 2 x cavi dati SATA |
| Monitoraggio Hardware | – Rilevamento della temperatura su CPU/Chassis – Tachimetro CPU/Chassis – CPU/ventola silenziosa (Regolazione automatica della velocità della ventola del case in base alla temperatura della CPU) – Ventola CPU/chassis con controllo di varie velocità – Voltaggio: +12V, +5V, +3.3V, CPU Vcore |
| Fattore di Forma | – Fattore di forma ATX: 12.0-in x 7.5-in, 30.5 cm x 19.1 cm – Progettazione solida dei condensatori |
| OS | – Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit* *Per installare Windows® 7 OS, è necessario un disco di installazione modificato con i driver xHCI nel file ISO. Controllare il nostro Manuale utente per istruzioni più dettagliate. Per il driver aggiornato di Windows® 10, visitare il sito di ASRock per i dettagli. |
| Certificazioni | – FCC, CE, WHQL – Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP) |
Si prega di rendersi conto che esiste un certo rischio relativo all’overclocking, compresa la regolazione delle impostazioni nel BIOS o utilizzando gli strumenti di overclocking di terze parti. L’overclocking può influenzare la stabilità del sistema, o addirittura causare danni ai componenti e ai dispositivi del sistema. Deve essere fatto a proprio rischio e pericolo. Noi non siamo responsabili per eventuali danni causati dall’overclocking.
Le specifiche sono soggette a modifiche senza preavviso. Il marchio e nomi del prodotto sono marchi commerciali delle rispettive società. Qualsiasi specifica configurazione diversa del prodotto originale non è garantita.
Solita confezione e classica animazione della Super Alloy su sfondo nero.
Solida e robusto, ben protetto il contenuto.
Sul retro troviamo un’immagine del prodotto con le principali features illustrate e scritte. In basso a destra una scheda tecnica ed un QR Code che riporta al sito del produttore.

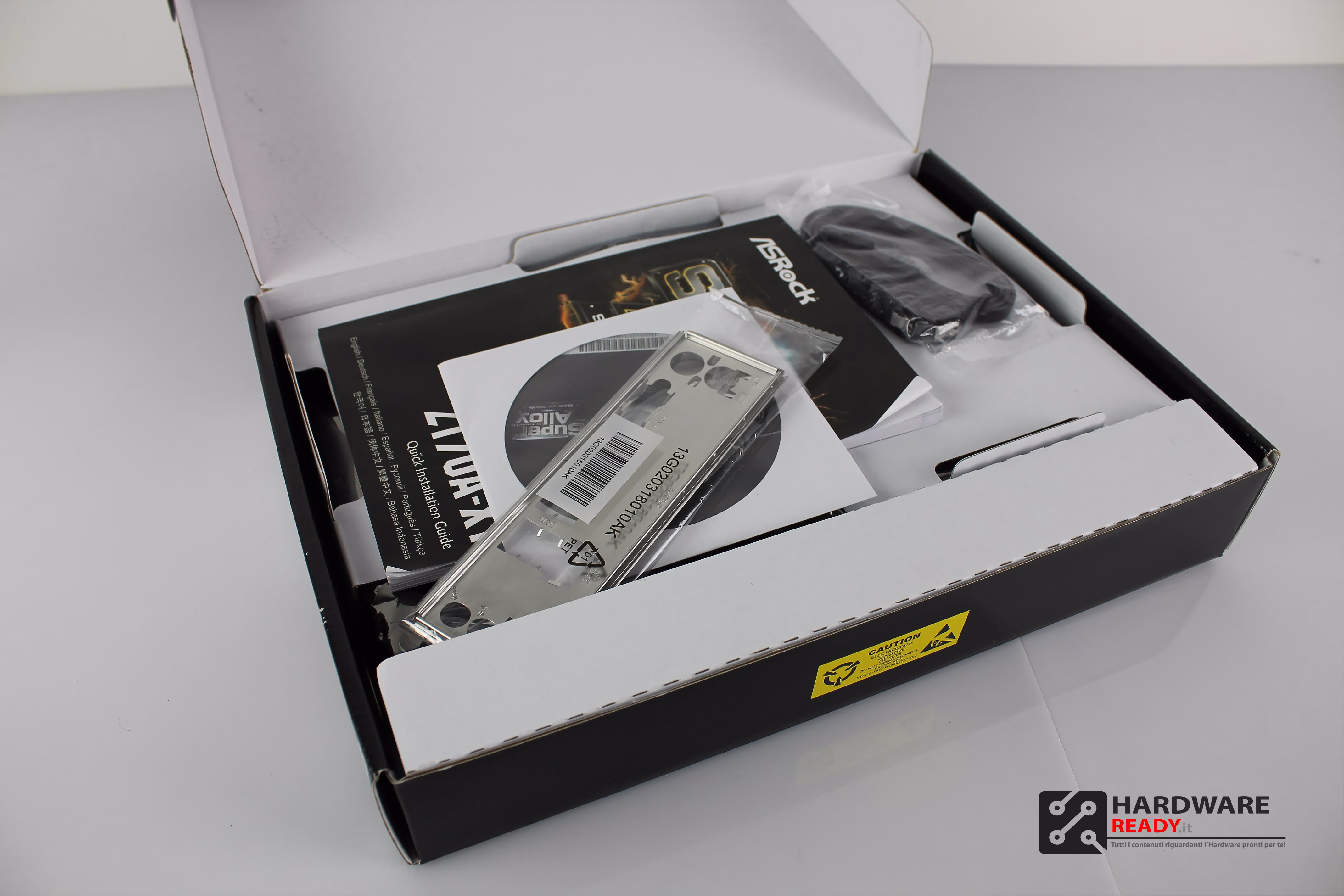

All’interno la scatola è divisa in due vani, come di consueto; nella parte alta il bundle ed in quella bassa la motherboard in una busta antistatica adagiata su un foglio di foam morbido

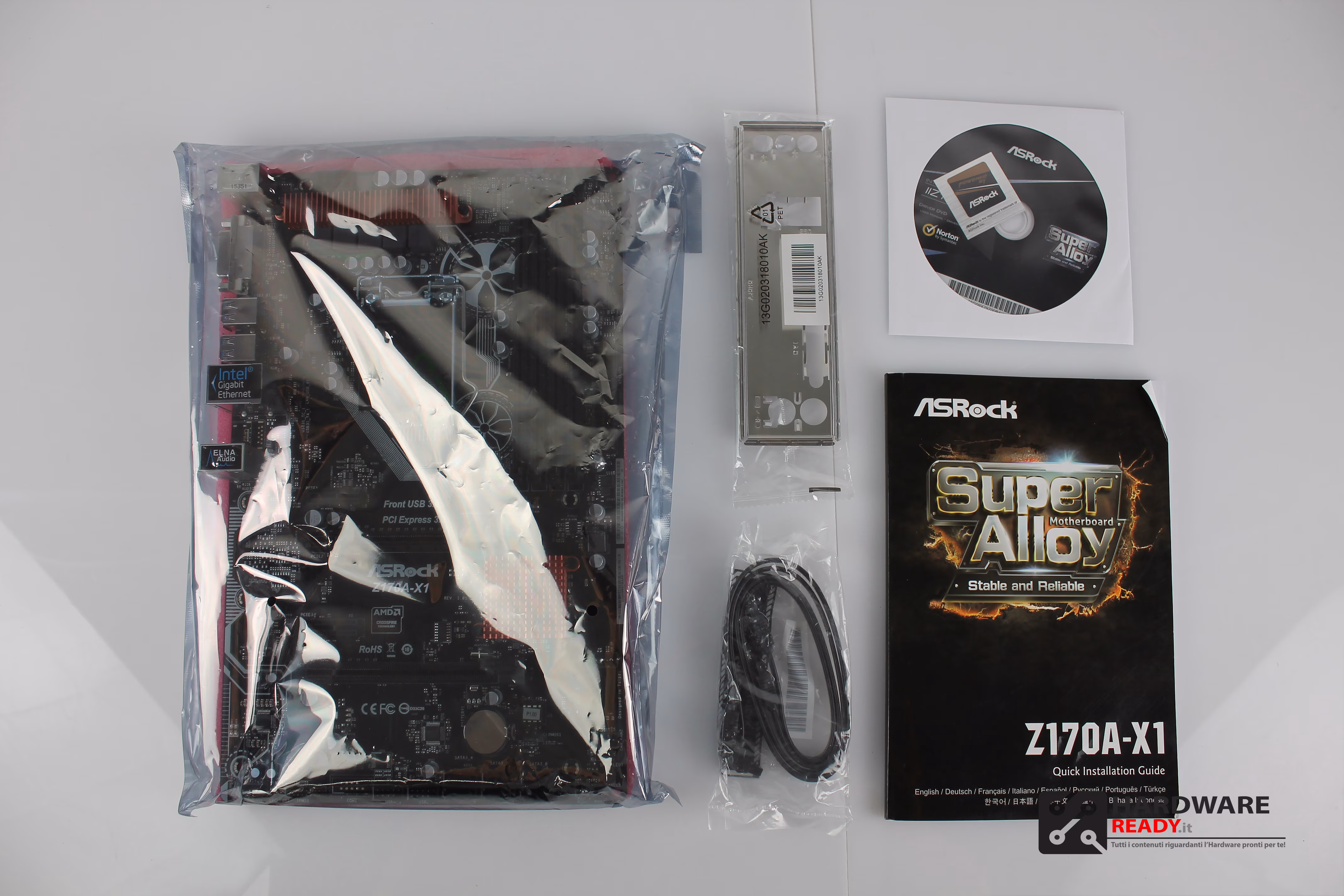

Ecco tutto il contenuto:
- Motherboard Z170A-X1
- shield motherboard
- 2x cavi sata
- quick installation guide
- CD di supporto ed adesivo

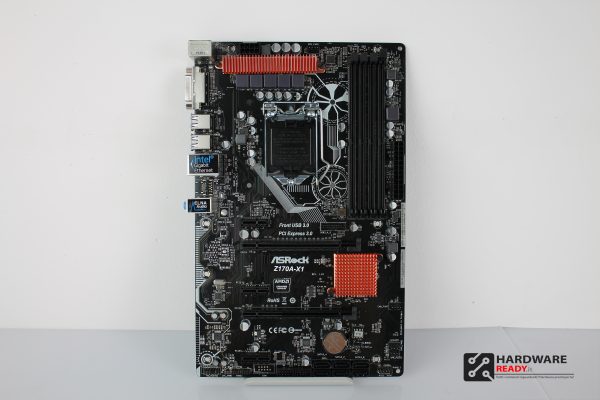

Design curato e nel complesso anche semplice. ASRock ha creato intorno al socket e per tutta la sezione audio degli ingranaggi bianchi che, seguendo il tema della nuova linea Taichi, donano un tocco di vivacità al nero del PCB.

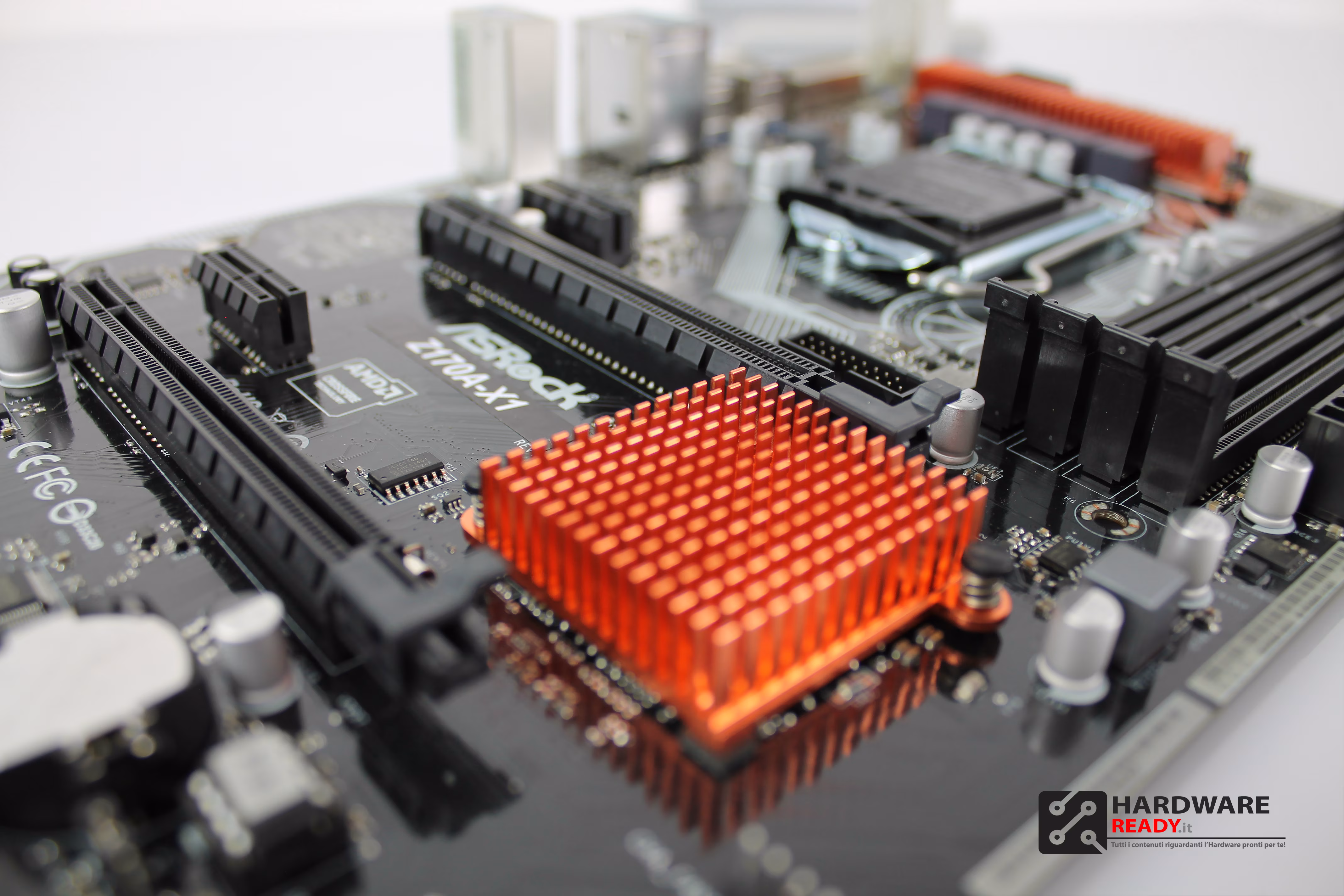

Spiccano anche i due dissipatori in alluminio color rame. La Z170A-X1 ha un formato di forma ATX ed è stata progettata per offrire il meglio senza fronzoli ad un costo ridotto.

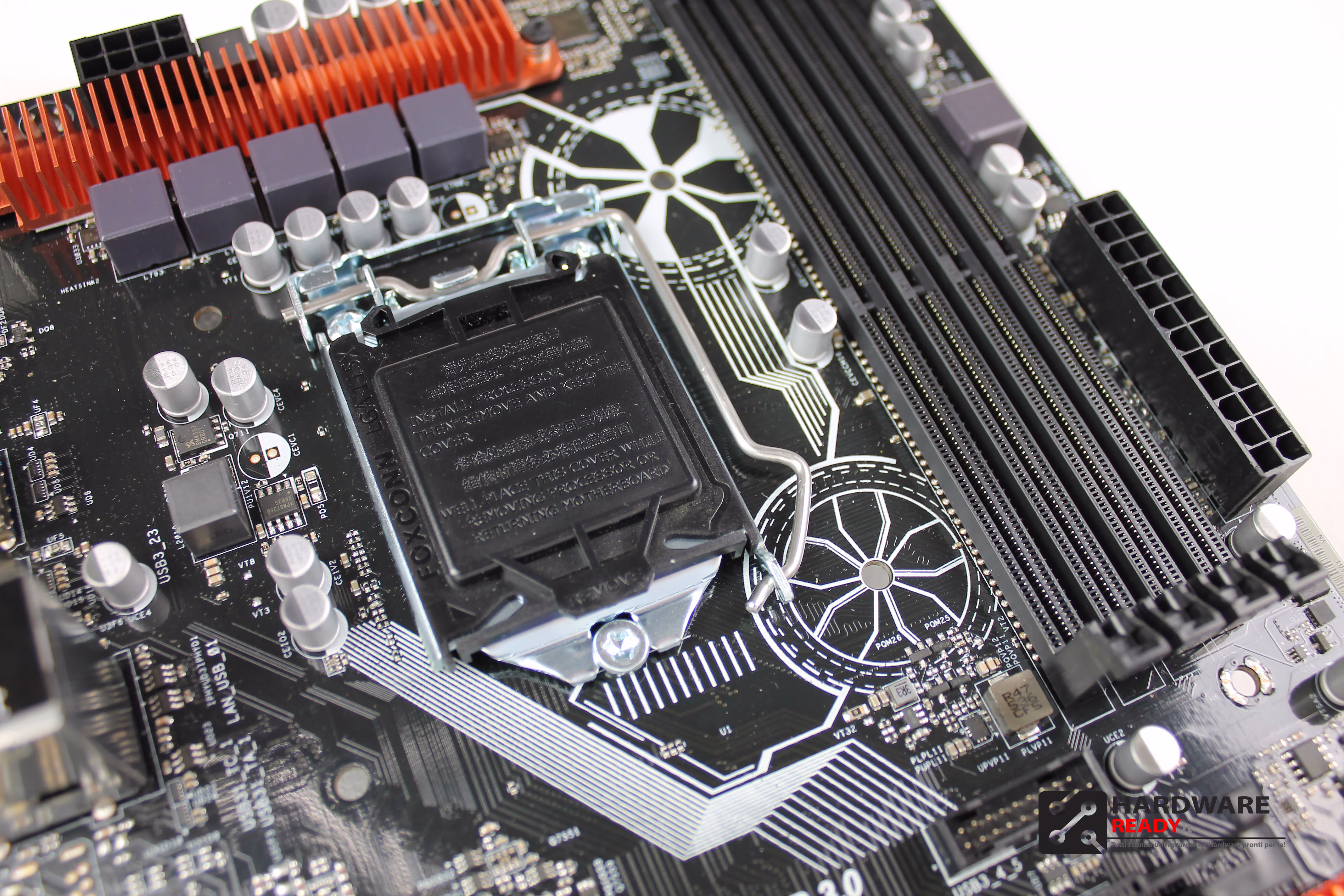

Come anticipato nell’introduzione, questa scheda madre supporta i processori di 6° generazione Intel® Core™ i7/i5/i3/Pentium®/Celeron (Socket 1151), è dotata di una sezione di alimentazione a 5 Power Phase.
Tra le tecnologie disponibili c’è l’Intel® Turbo Boost 2.0, la compatibilità con le CPU Intel® K-Series sbloccate e permette l’overclock ASRock BCLK.
Le RAM compatibili sono 4x DDR4 in Dual Channel con velocità fino a 3466+(OC) fino ad una capacità massima di 64GB. Segnaliamo il supporto XMP 2.0 ed i connettori in oro 15μ negli slot.

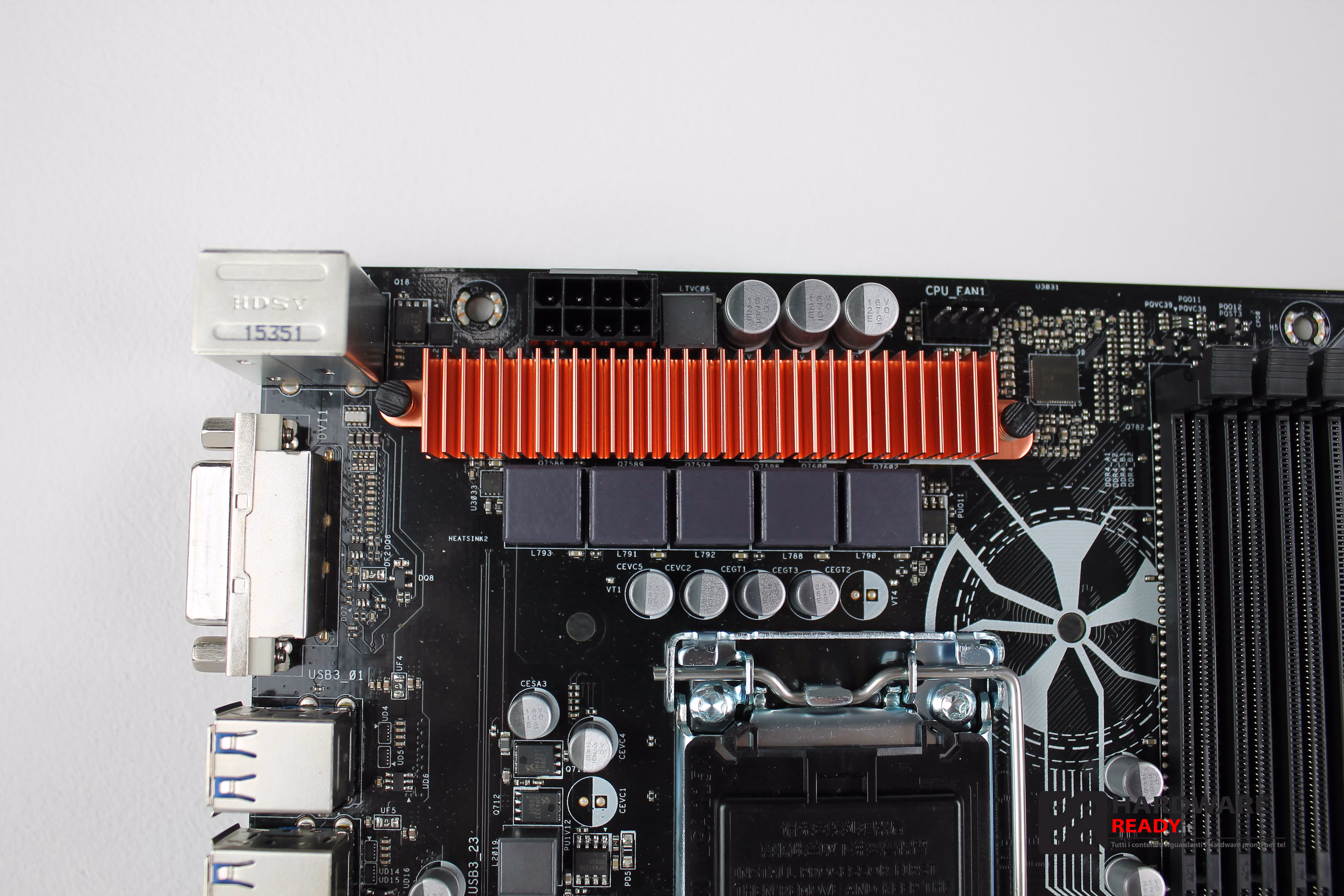

Il connettore per alimentare la CPU è un 8 PIN ed il CPU Fan 1 è posto in prossimità del socket, facile da raggiungere.

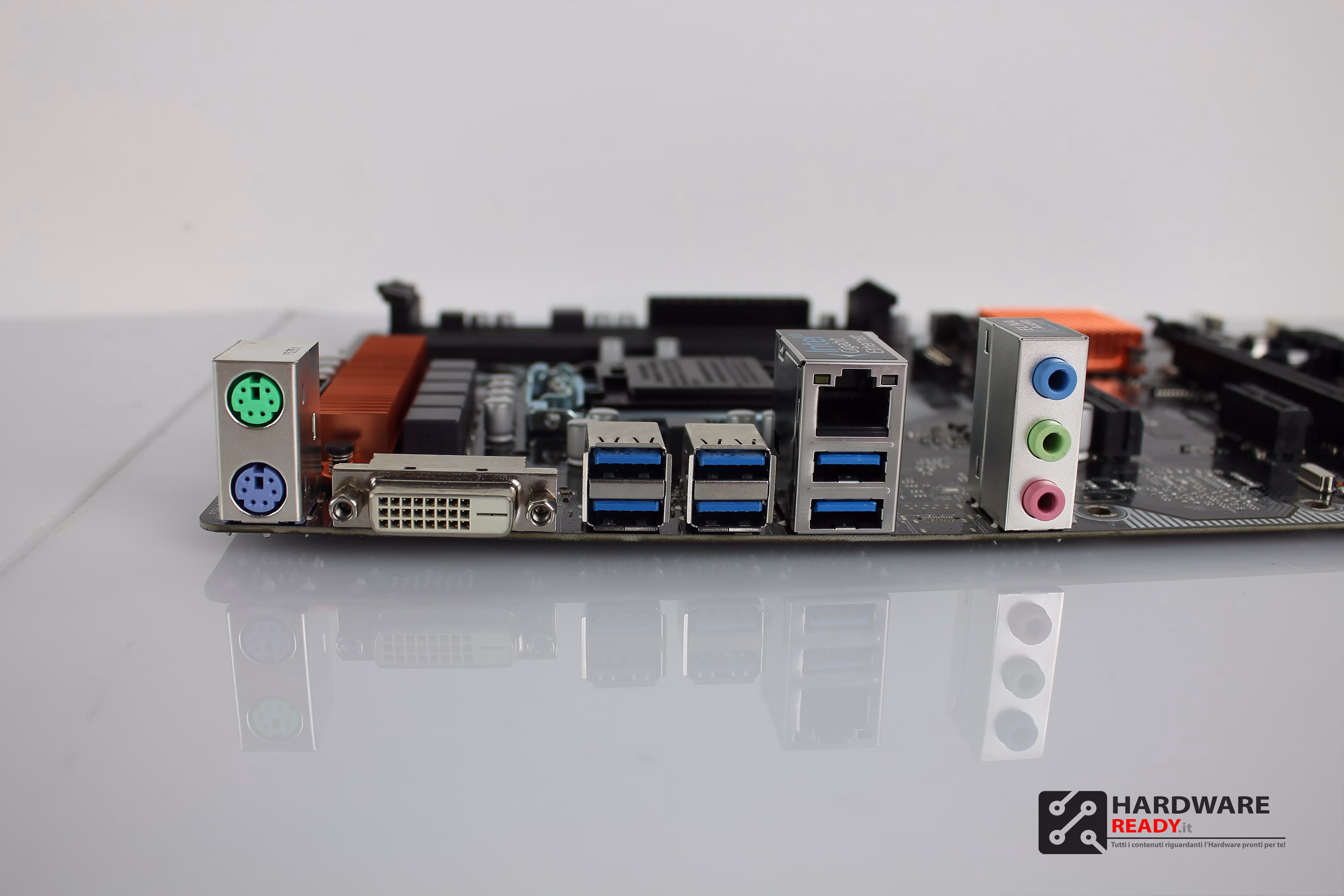

Il pannello posteriore è semplice, ma completo considerando la fascia di prezzo:
- 1 x porta PS/2 per mouse
- 1 x porta PS/2 per tastiera
- 1 x porta DVI-D
- 6 x porte USB 3.0 (Supporta la protezione ESD (ASRock Full Spike Protection))
- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità)
- Jack Audio HD: ingresso linea / cassa frontale / microfono
La porta LAN è una Gigabit LAN 10/100/1000 Mb/s con PHY Intel® I219V.
Sezione audio curata esteticamente ed isolata dal resto del PCB per evitare interferenze.
Audio HD a 7.1 canali (disponibile utilizzando l’HUD HD Audio ed il pannello frontale) con chip Realtek ALC892 Audio Codec. I condensatori utilizzati sono audio ELNA, pieno supporto all’audio Blu-ray Premium e protezione contro le sovratensioni (ASRock Full Spike Protection).
Poco comodo il connettore per le porte USB 3.0 frontali in alto appena sotto gli slot DIMM delle RAM e dritti i connettori SATA in basso, giustificato in parte anche dall’economicità del prodotto. Assolutamente completa per la sua fascia di prezzo…

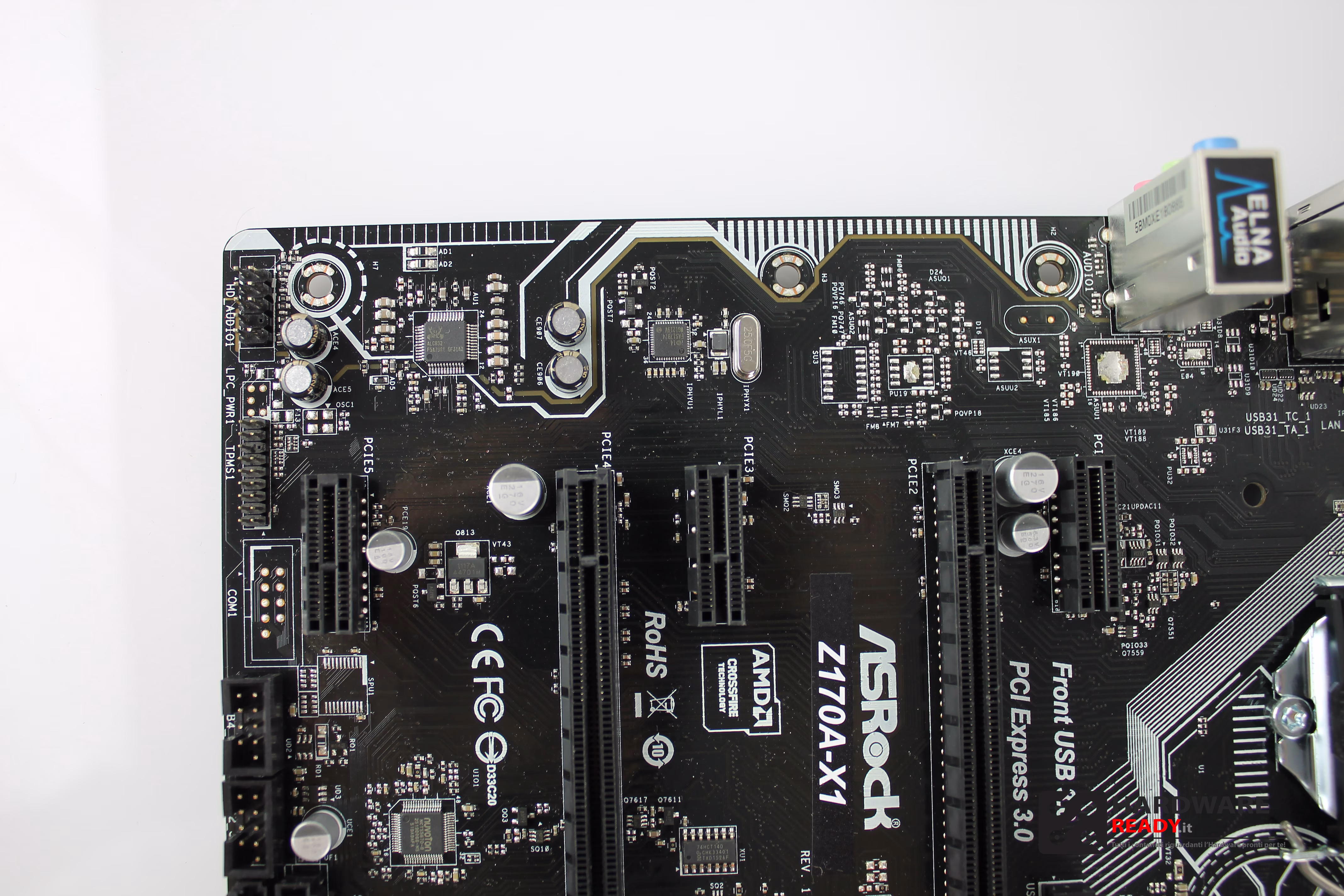

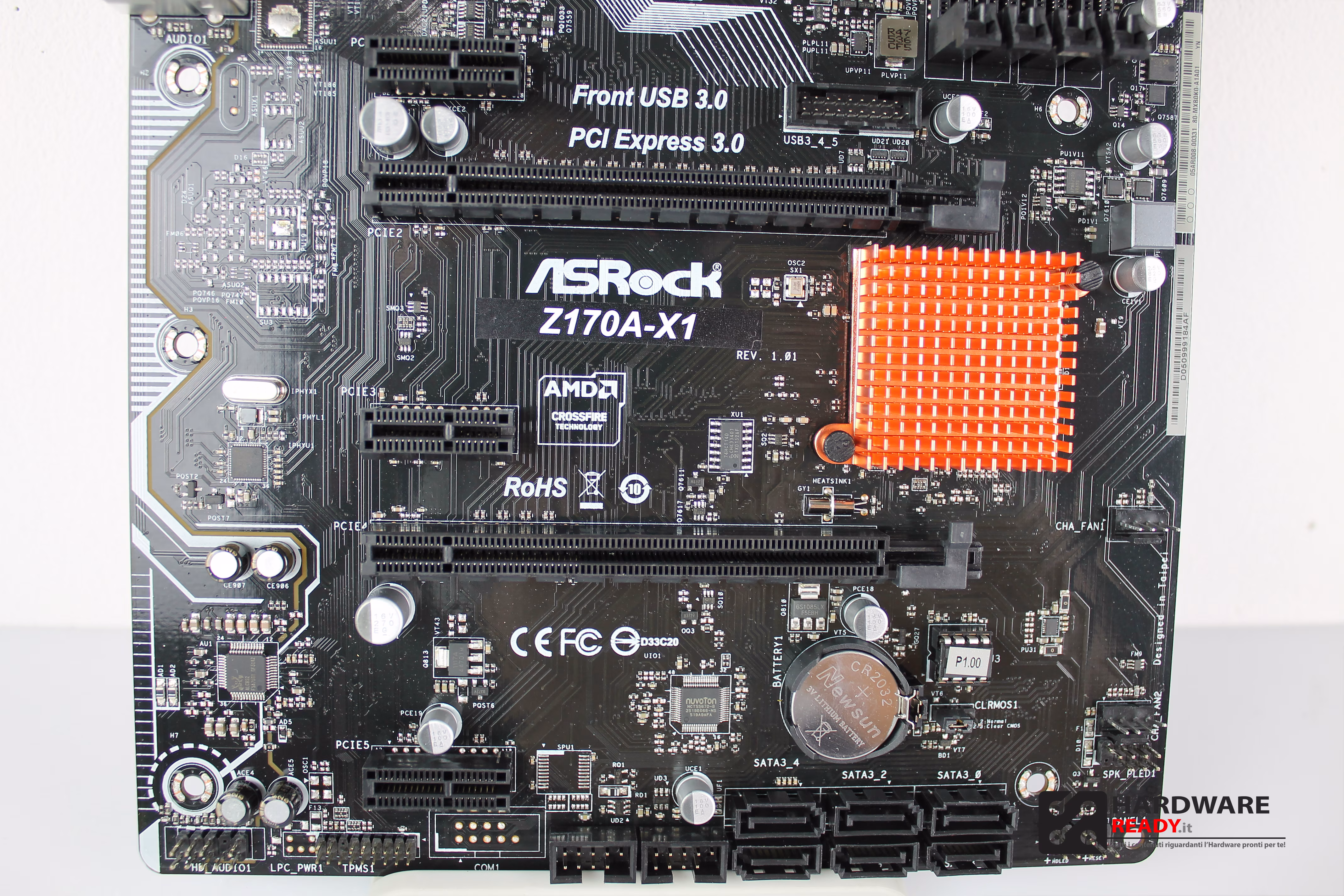

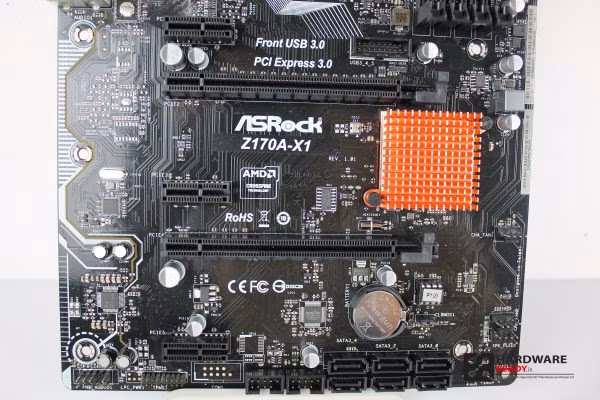

Gli slot di espansione sono:
– 2x PCI Express 3.0 x16 (PCIE2: a modalità x16; PCIE4: a modalità x4)*
– 3 x PCI Express 3.0 x1 Slots (PCIe flessibile)
Troviamo il supporto AMD Quad CrossFireX™ ed a CrossFireX™.

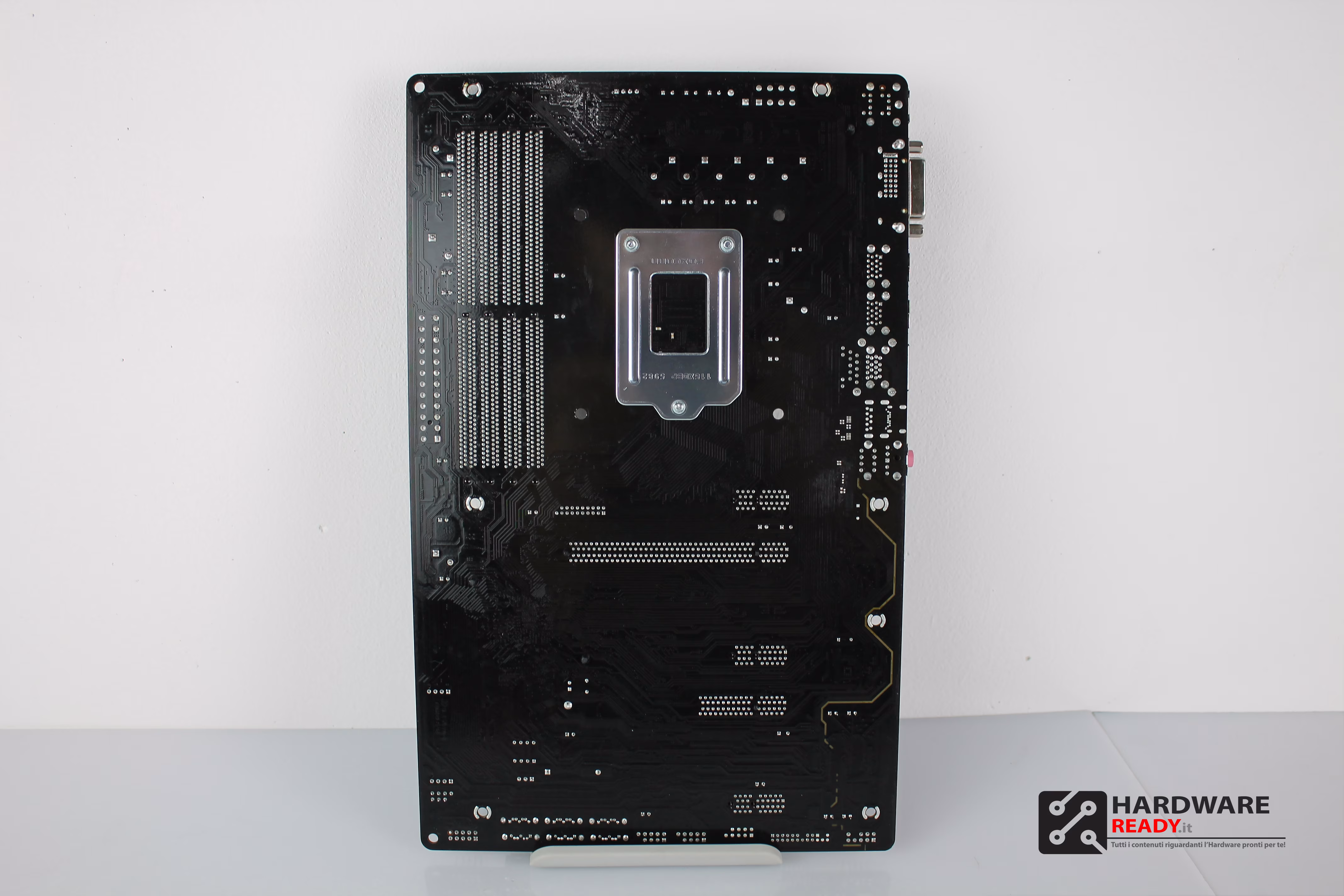

Il retro del PCB è pulito e di buona fattura. Nulla da segnalare.

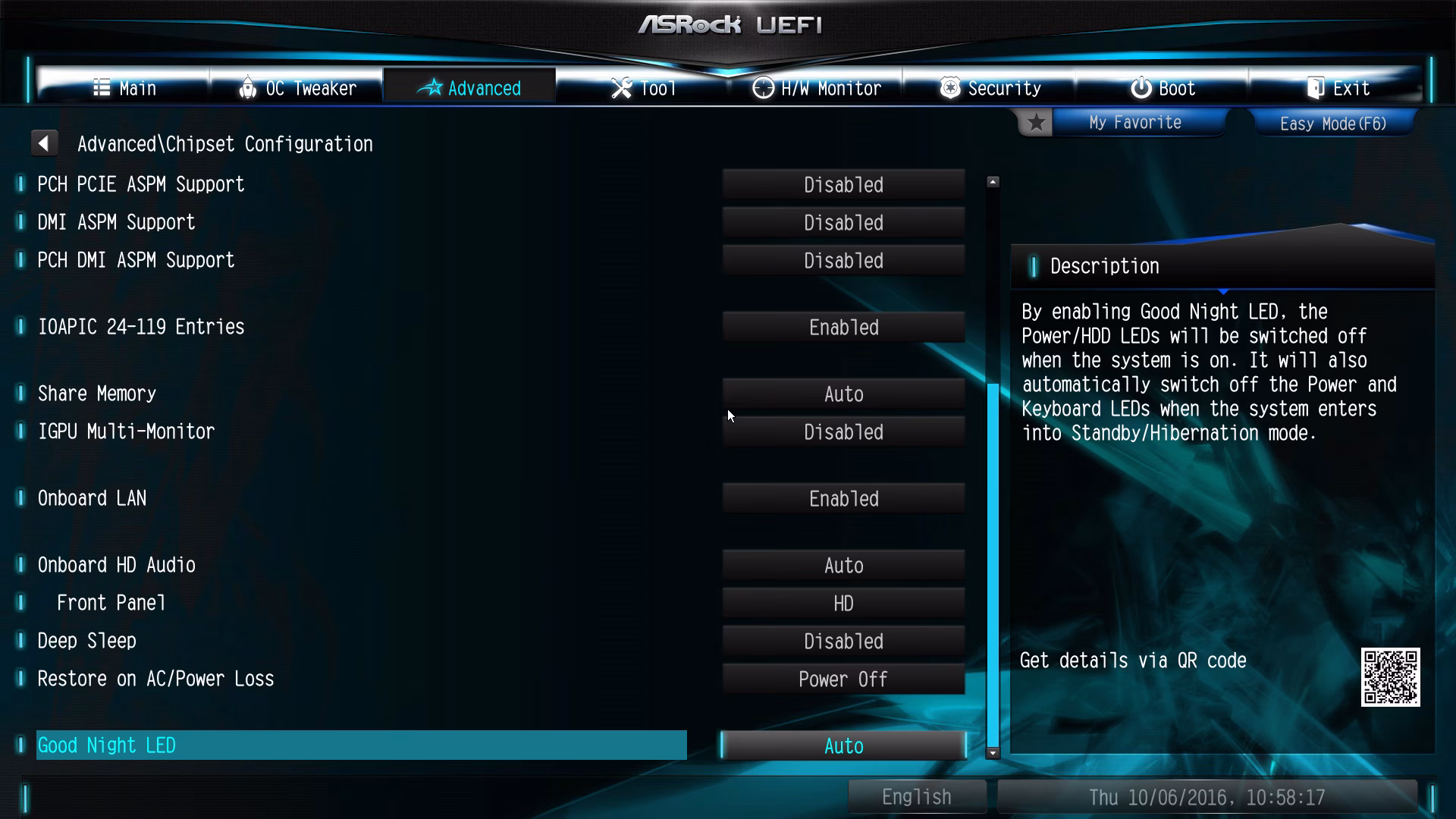

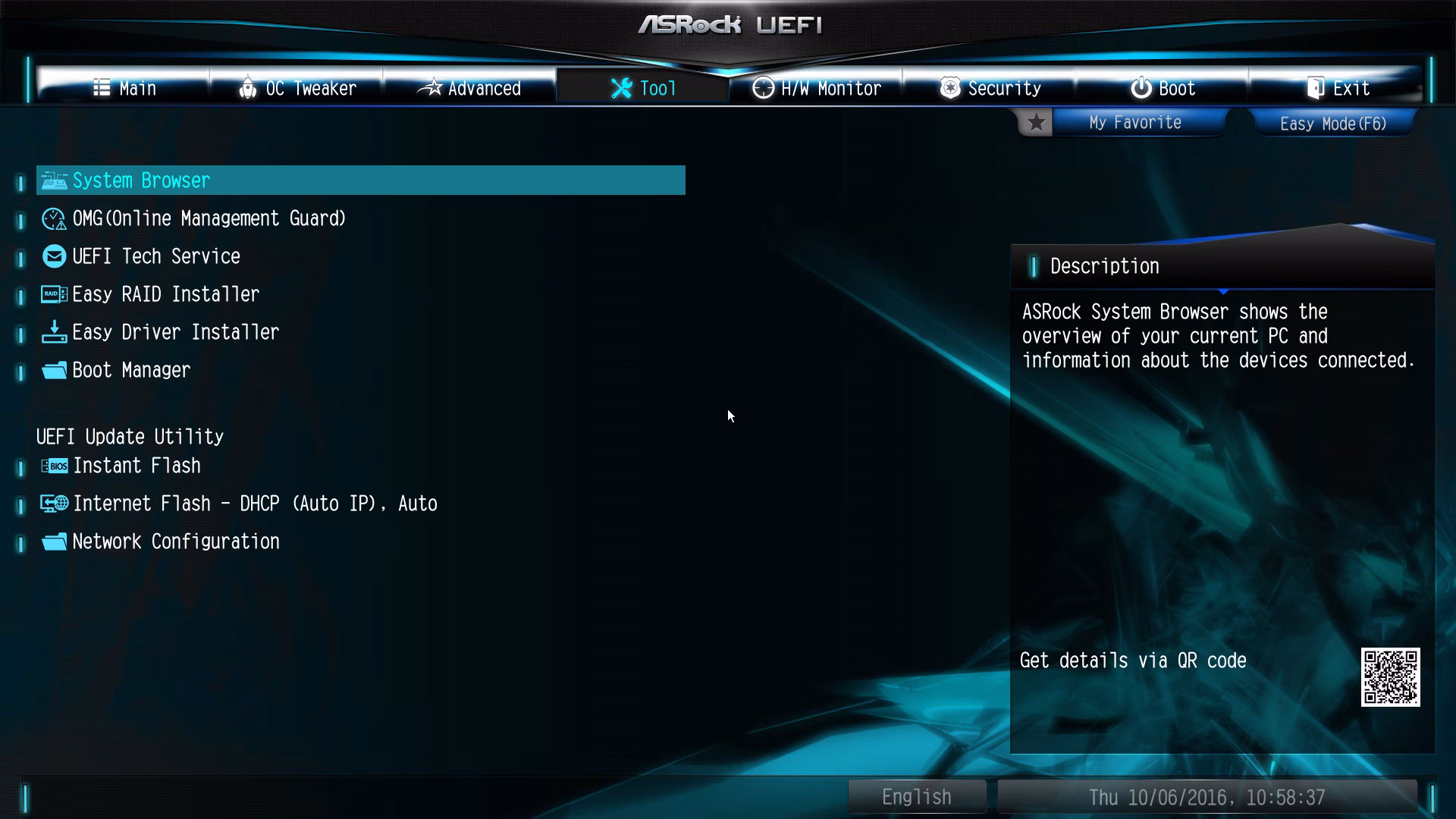

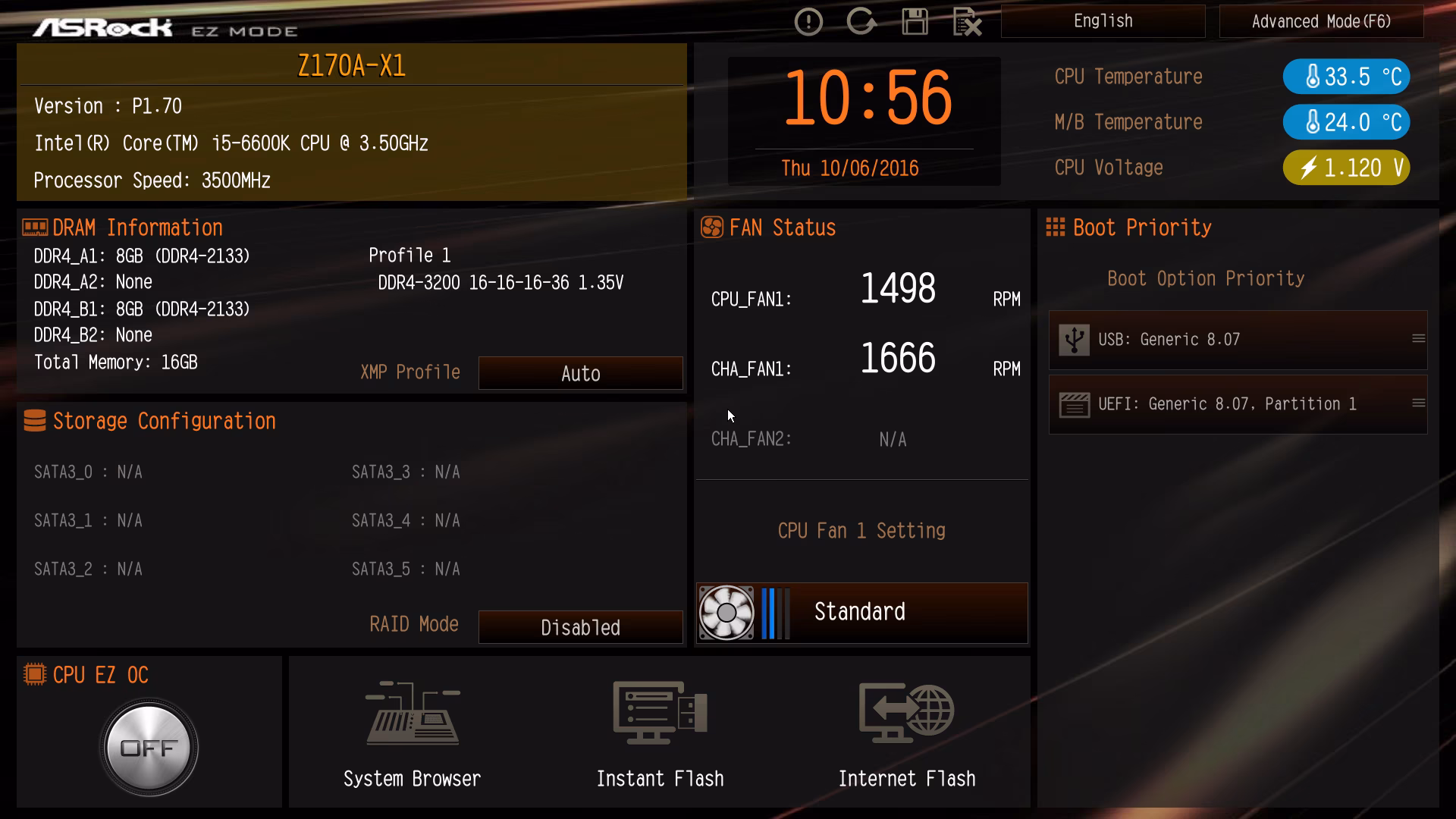

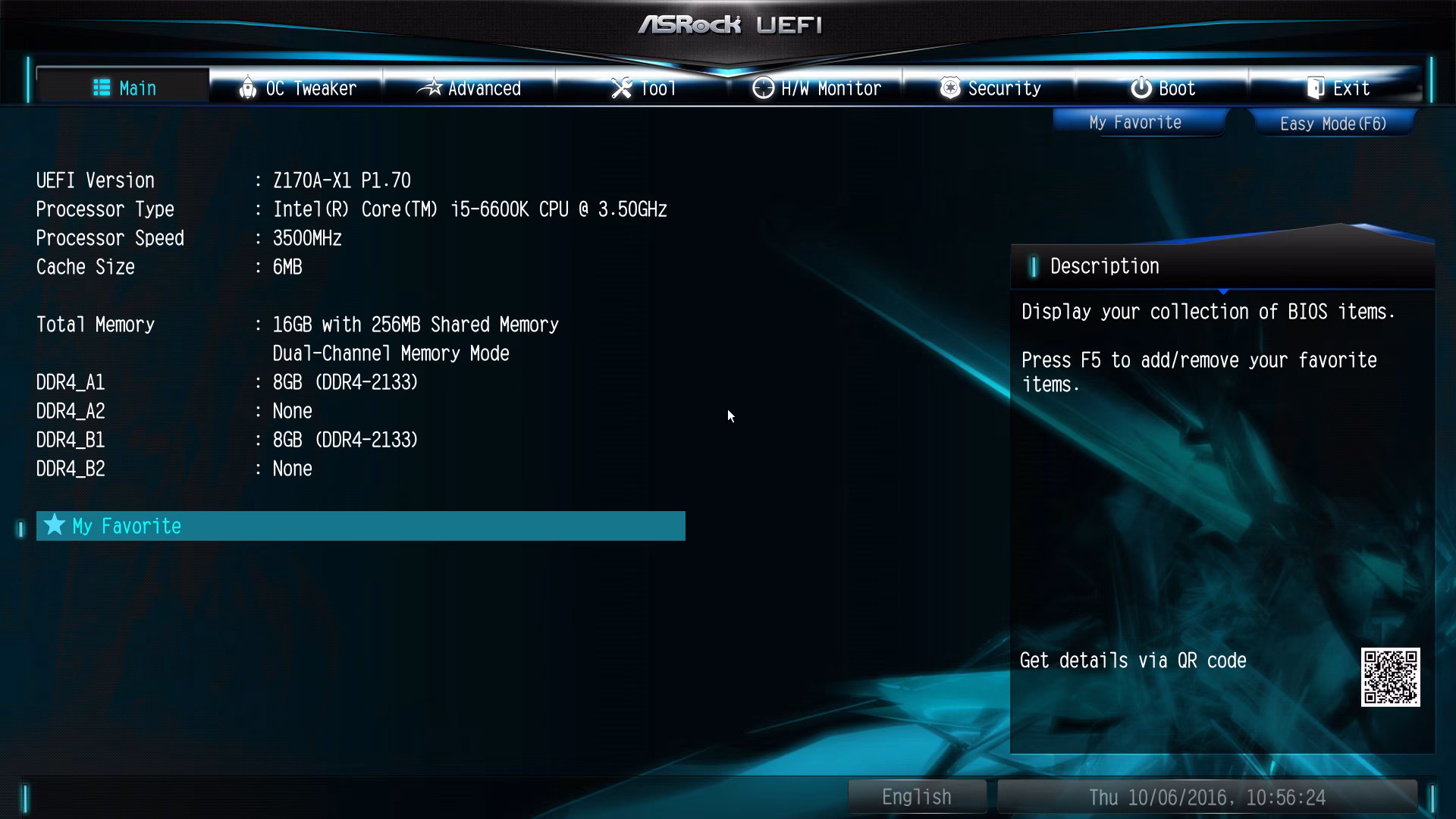

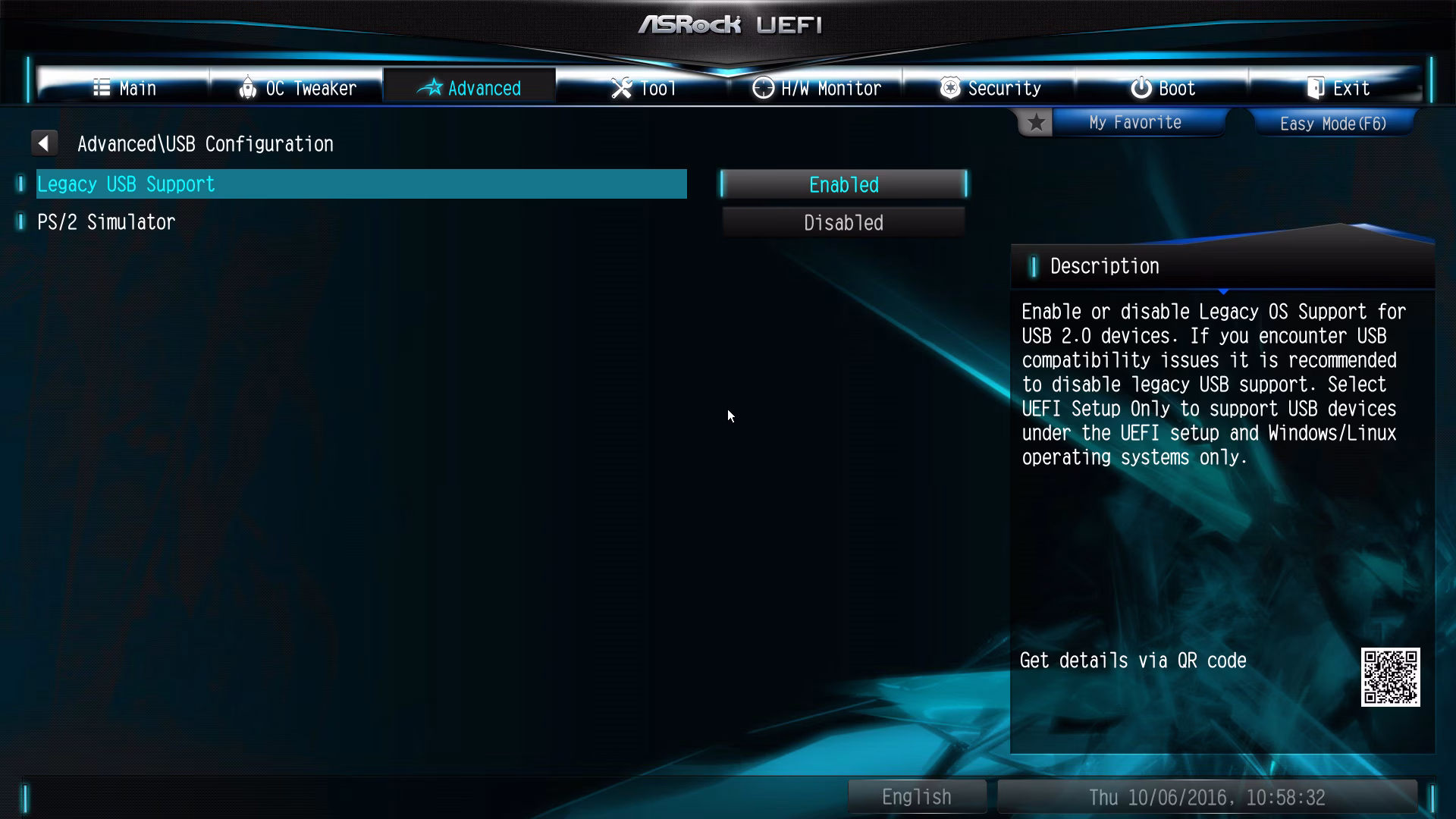

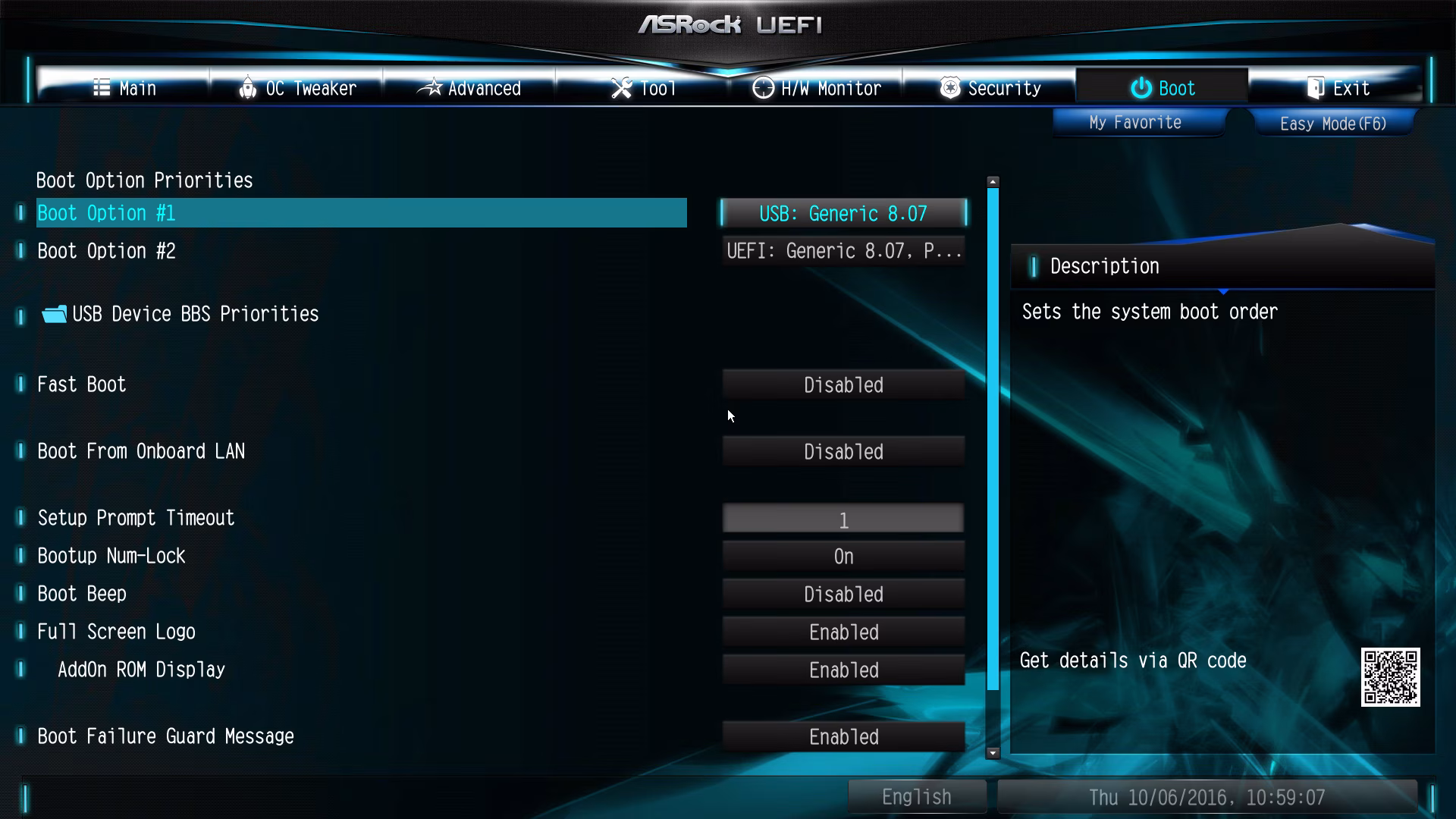

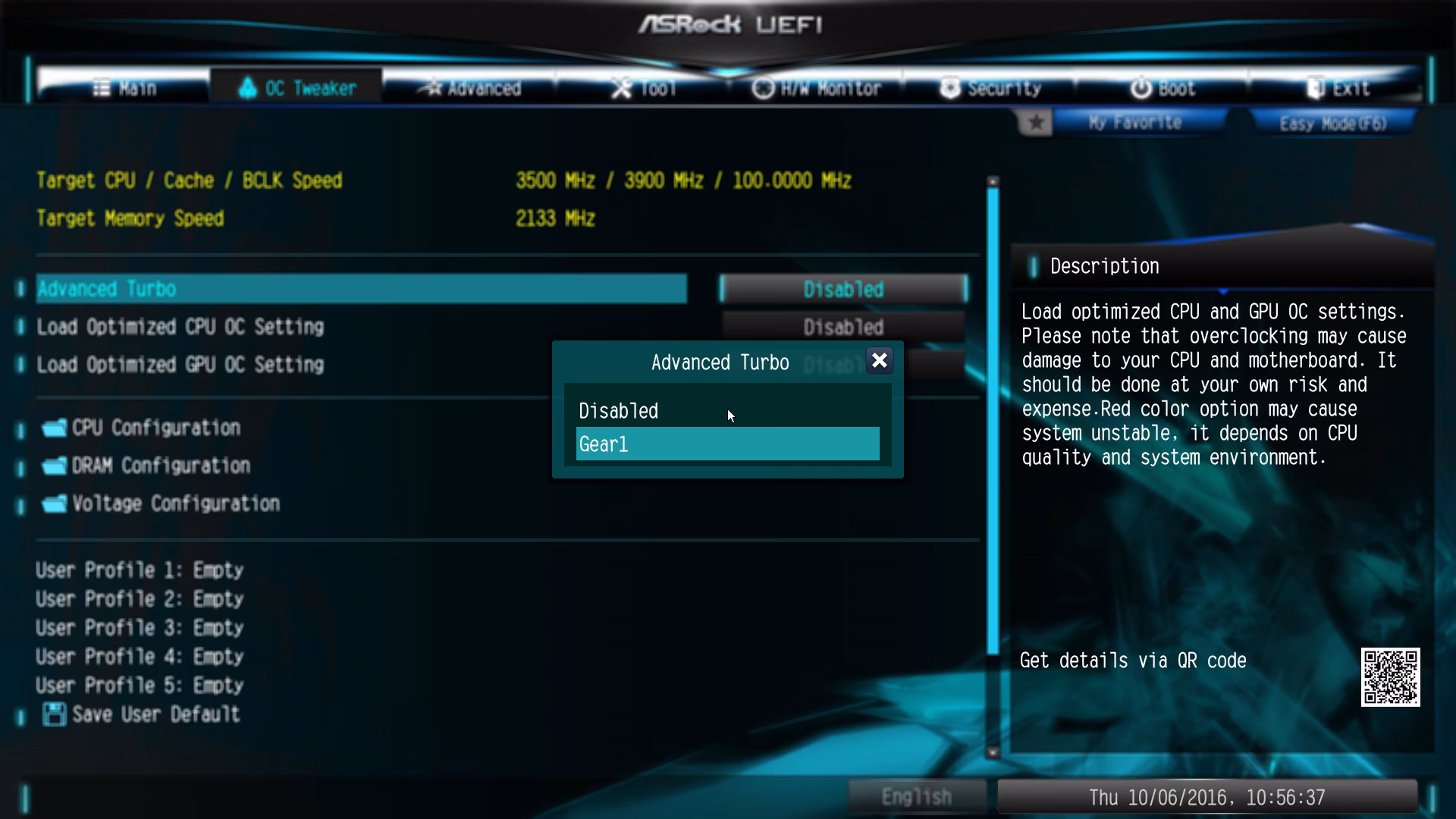

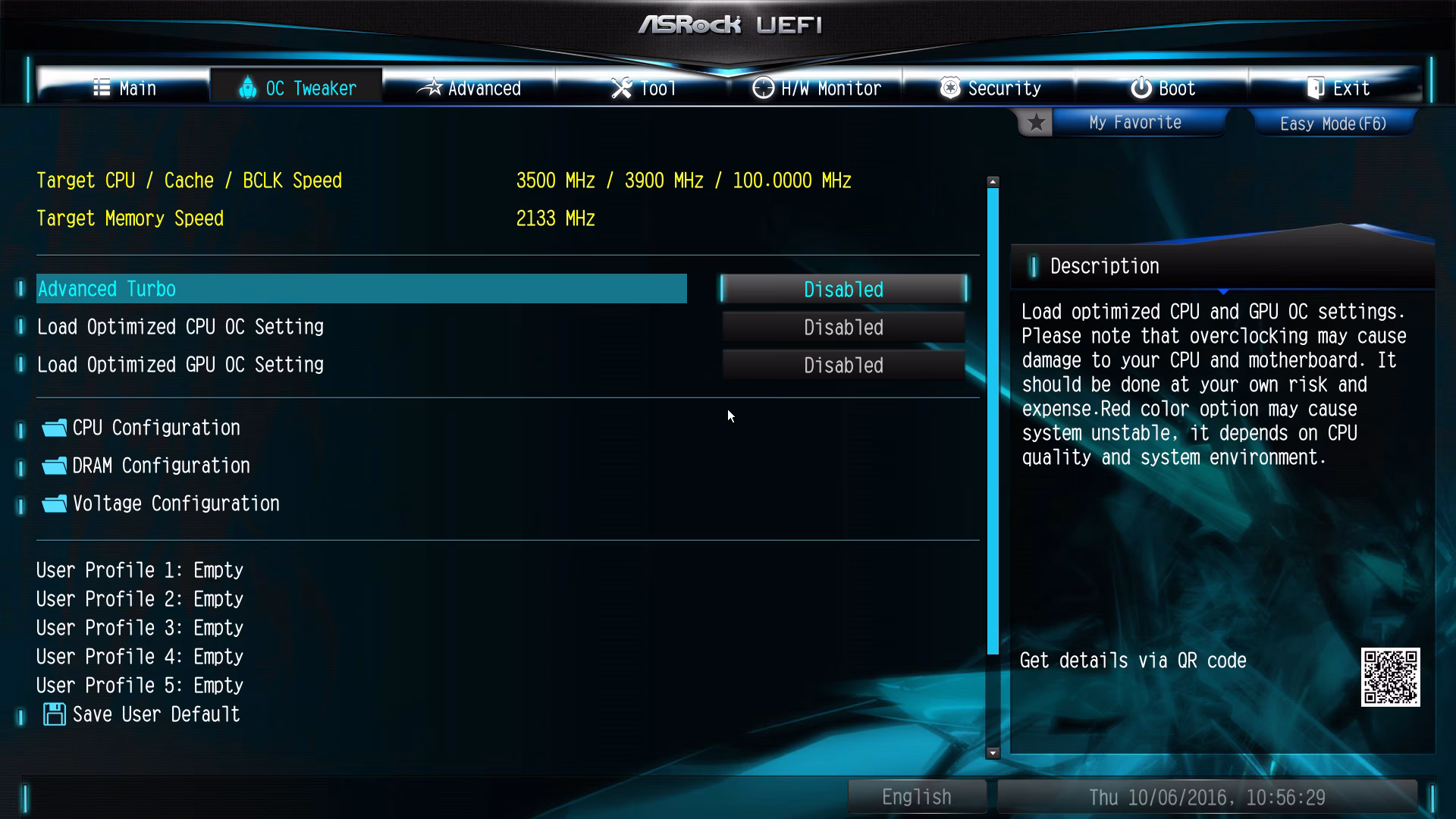

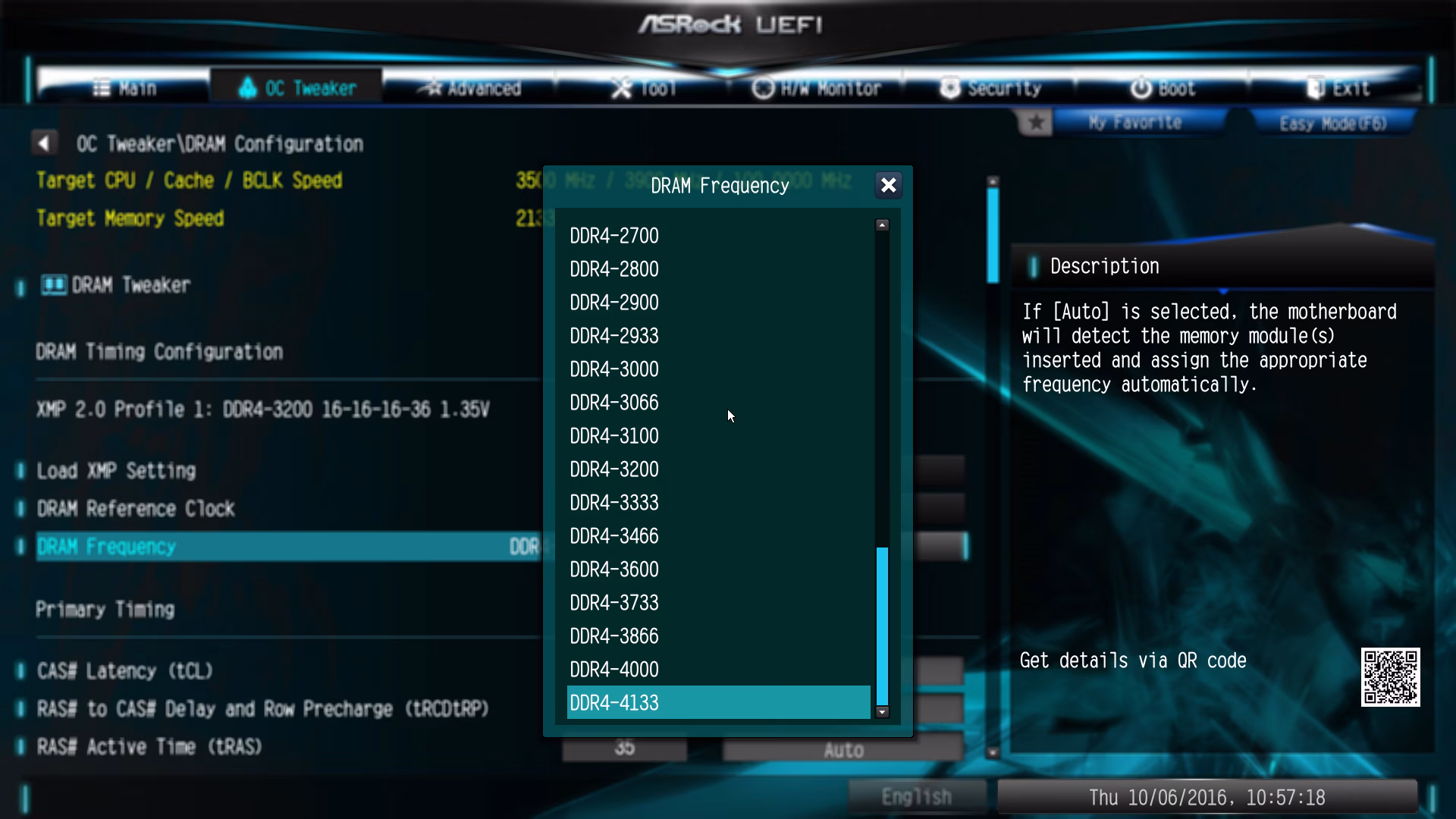

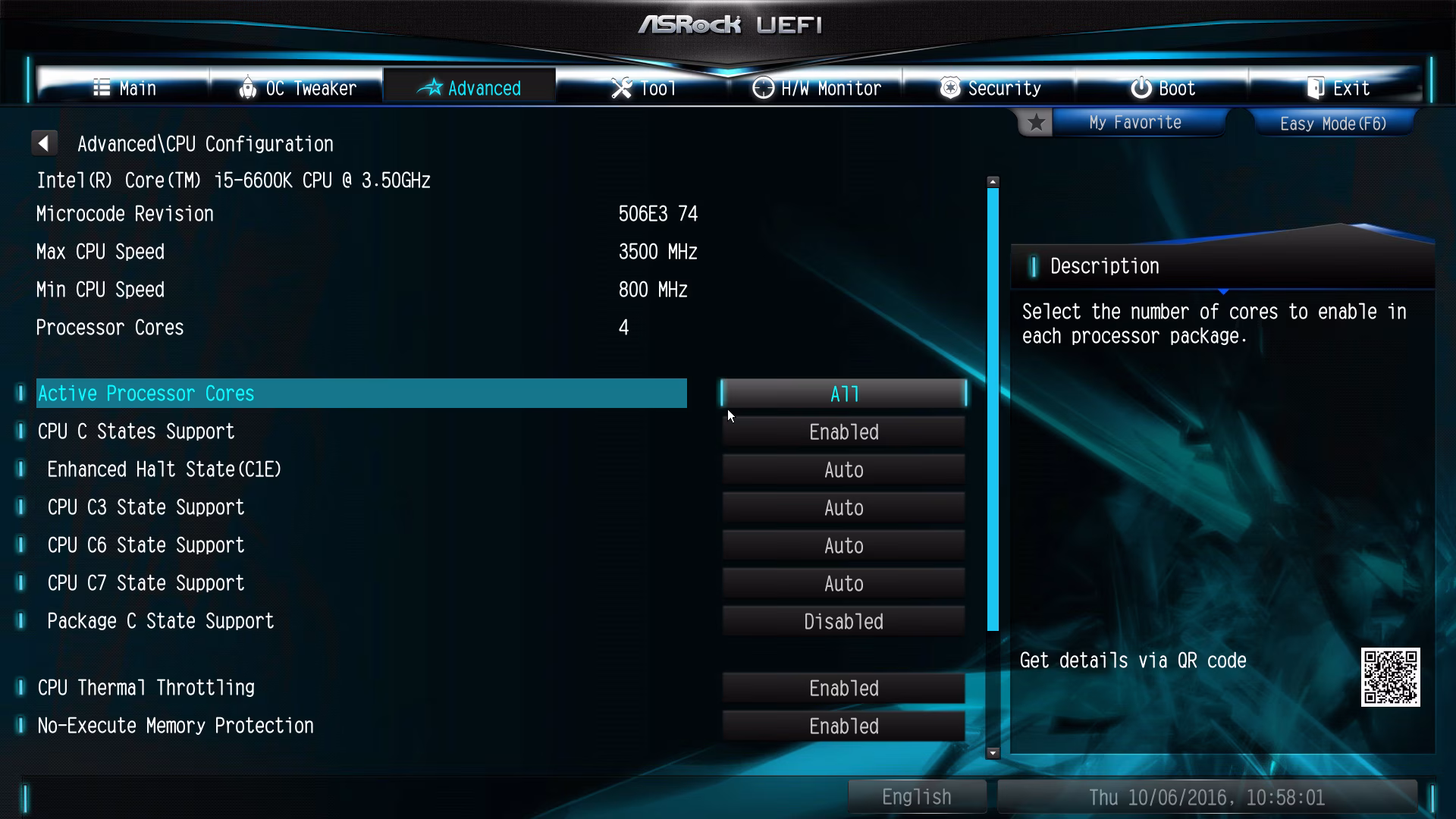

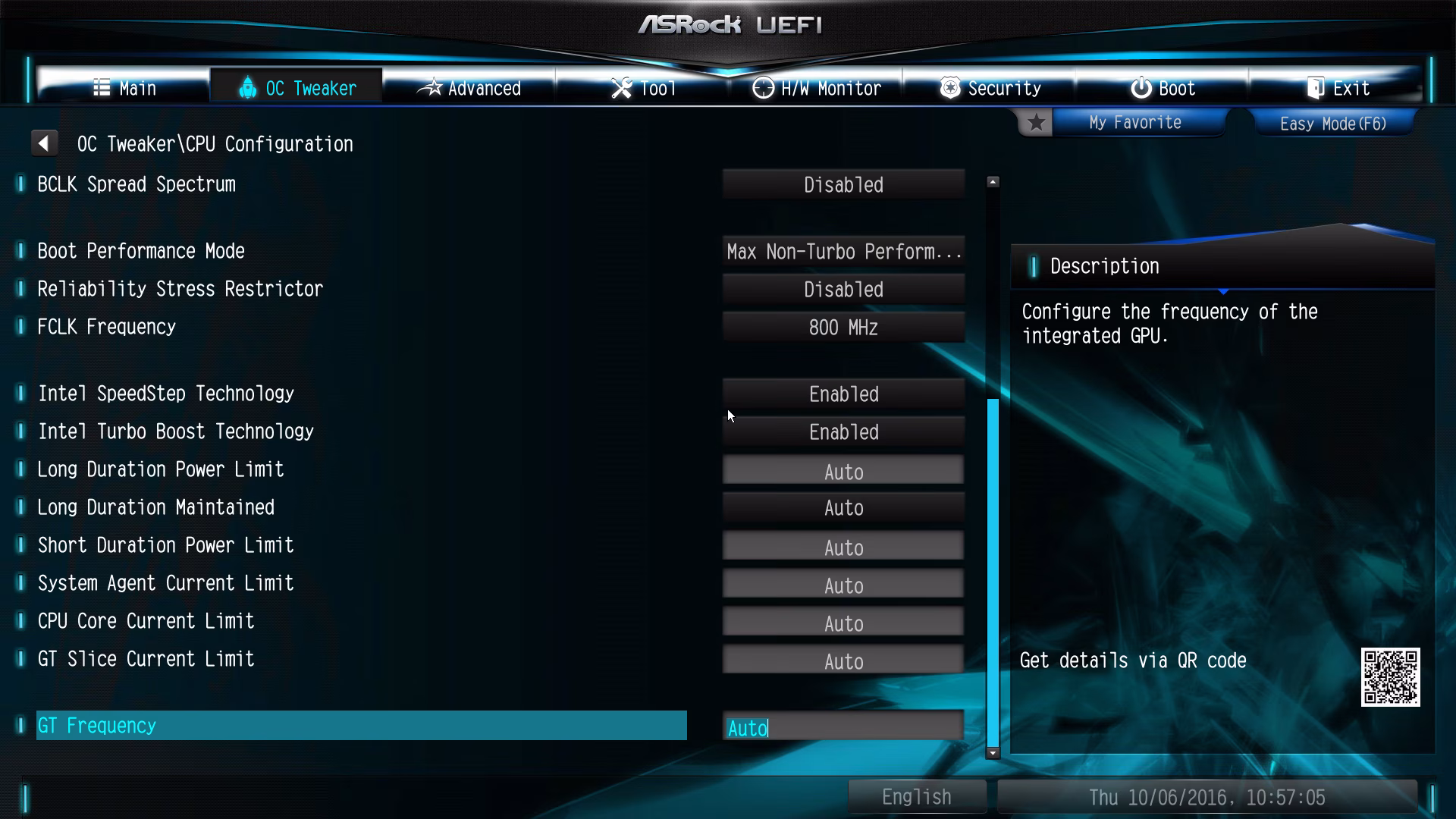

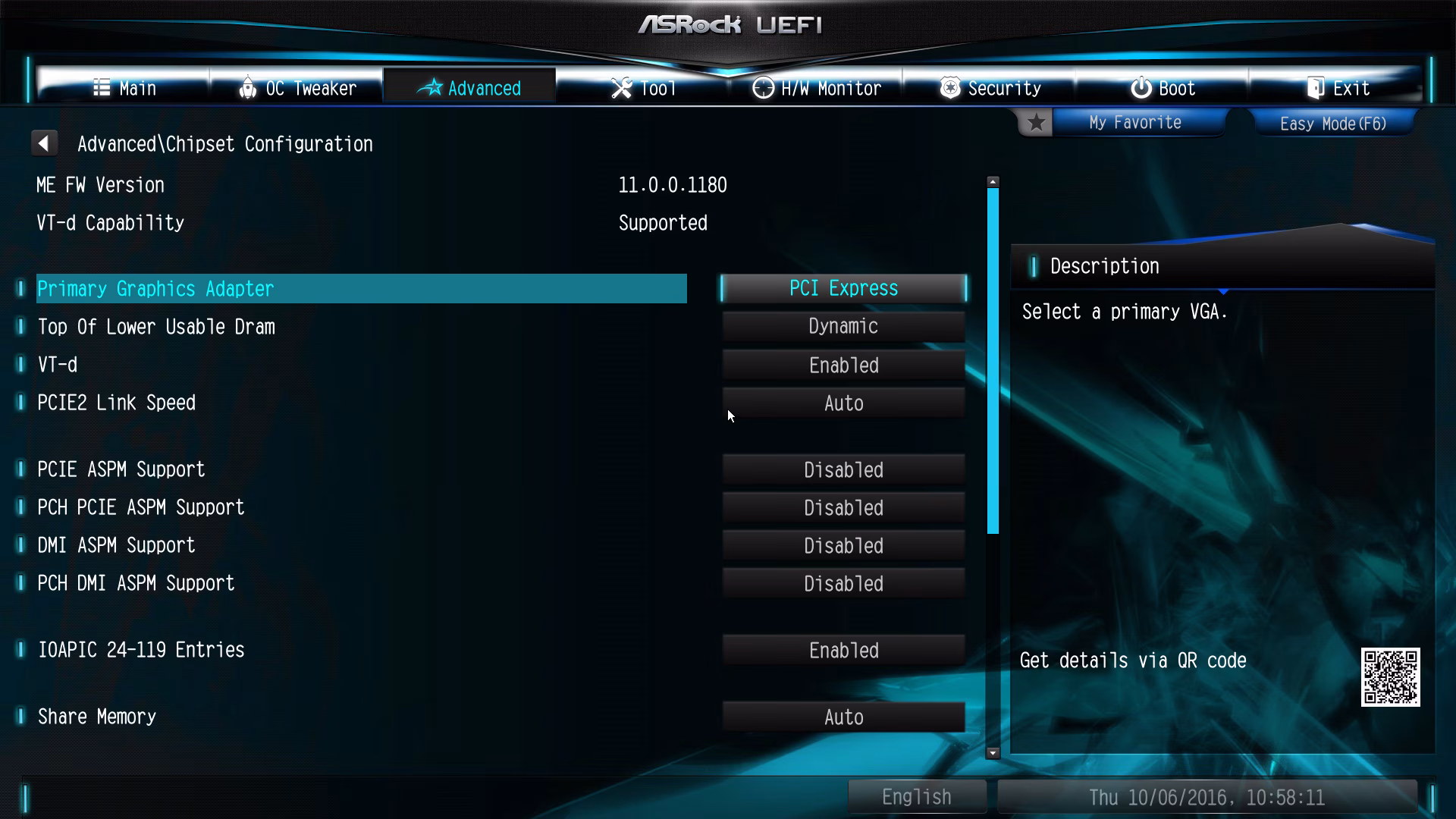

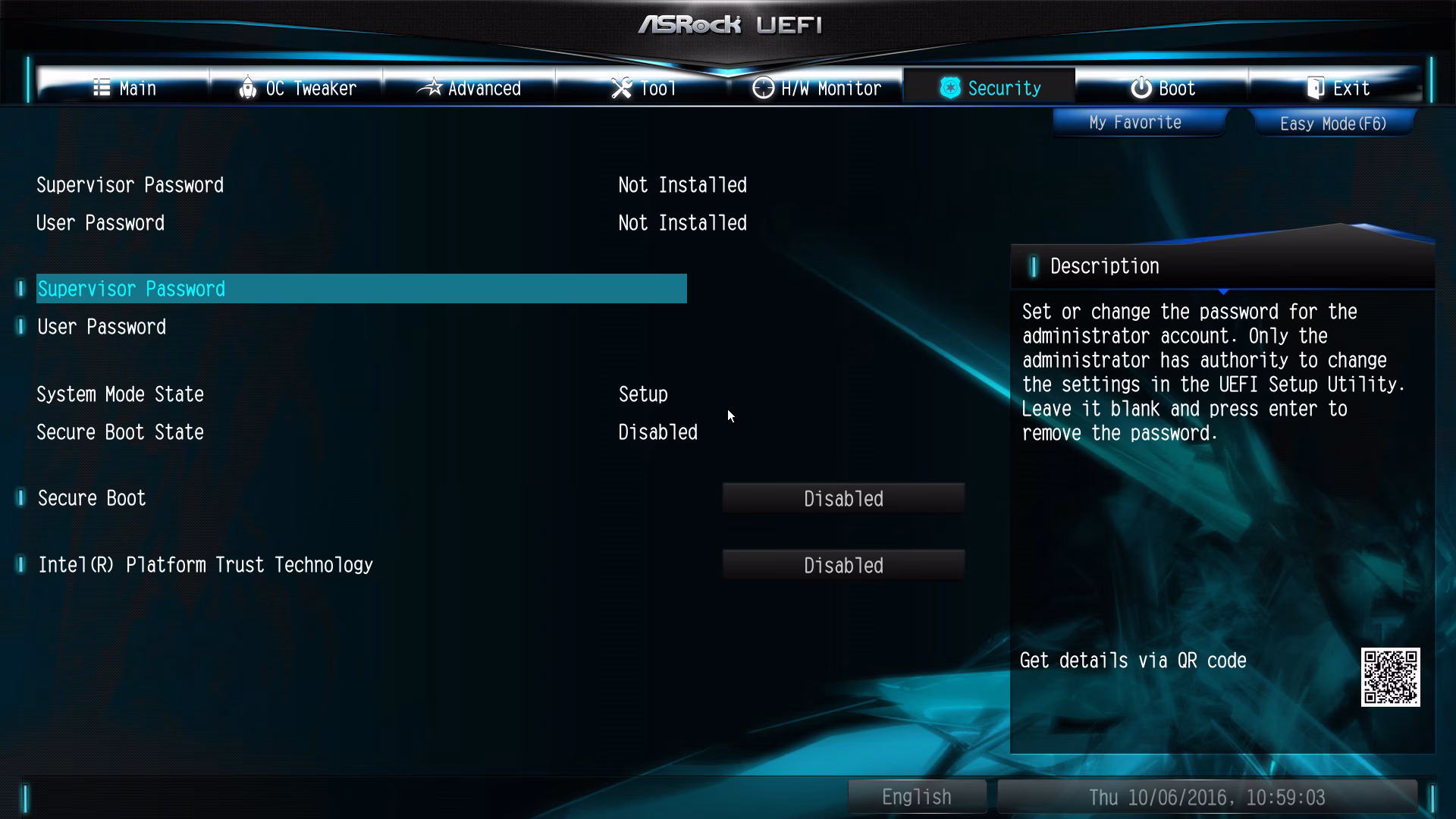

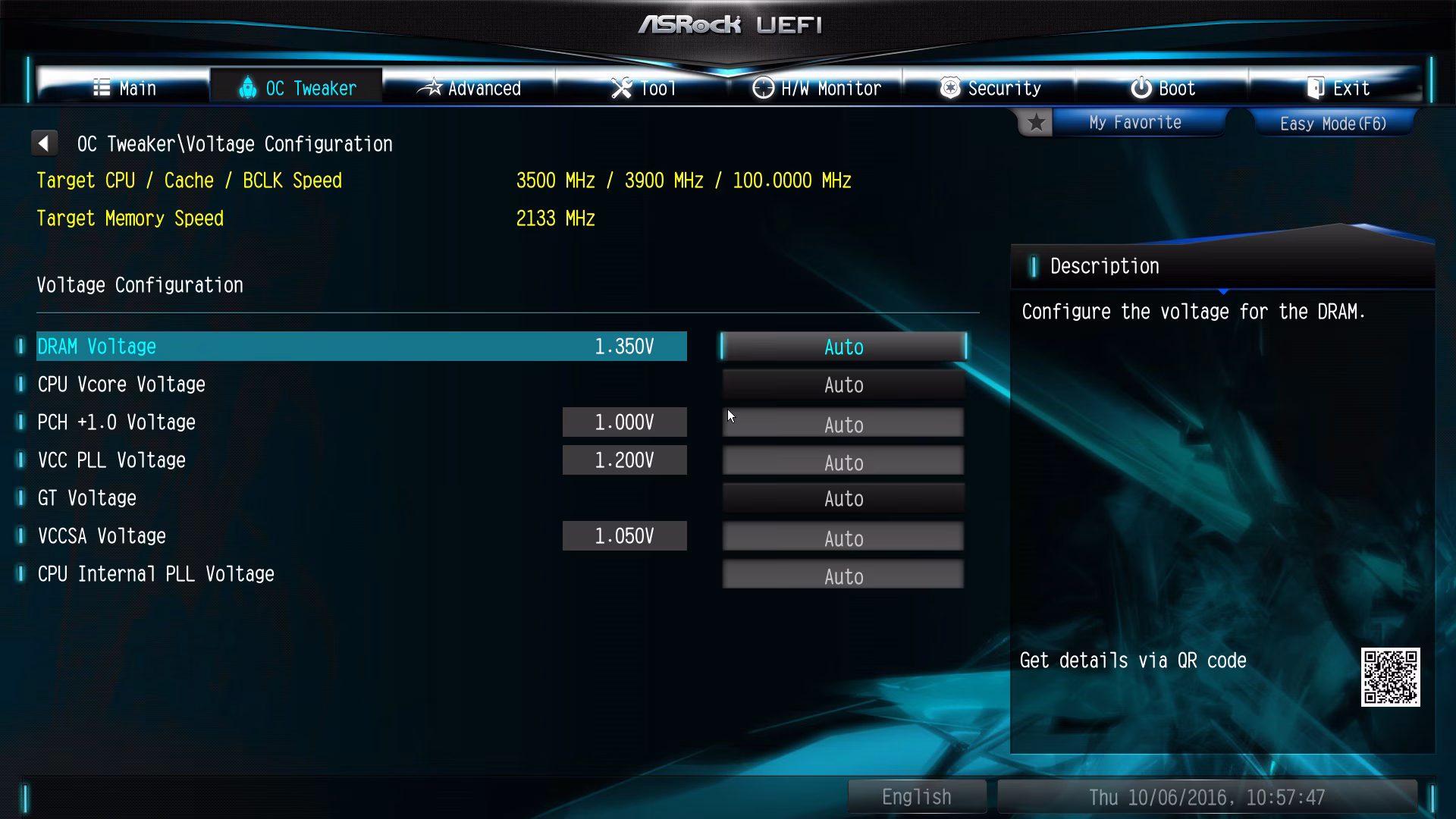

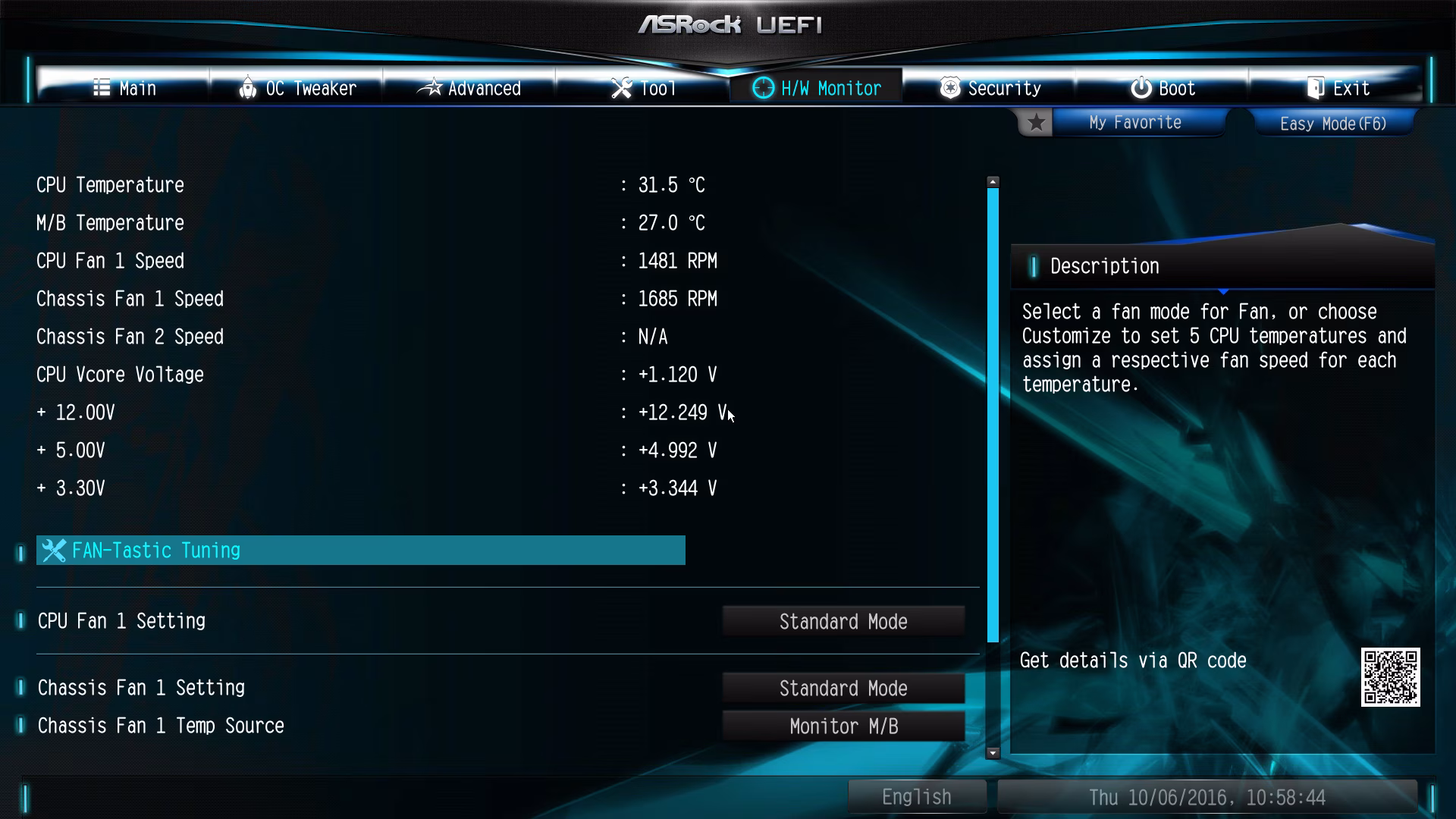

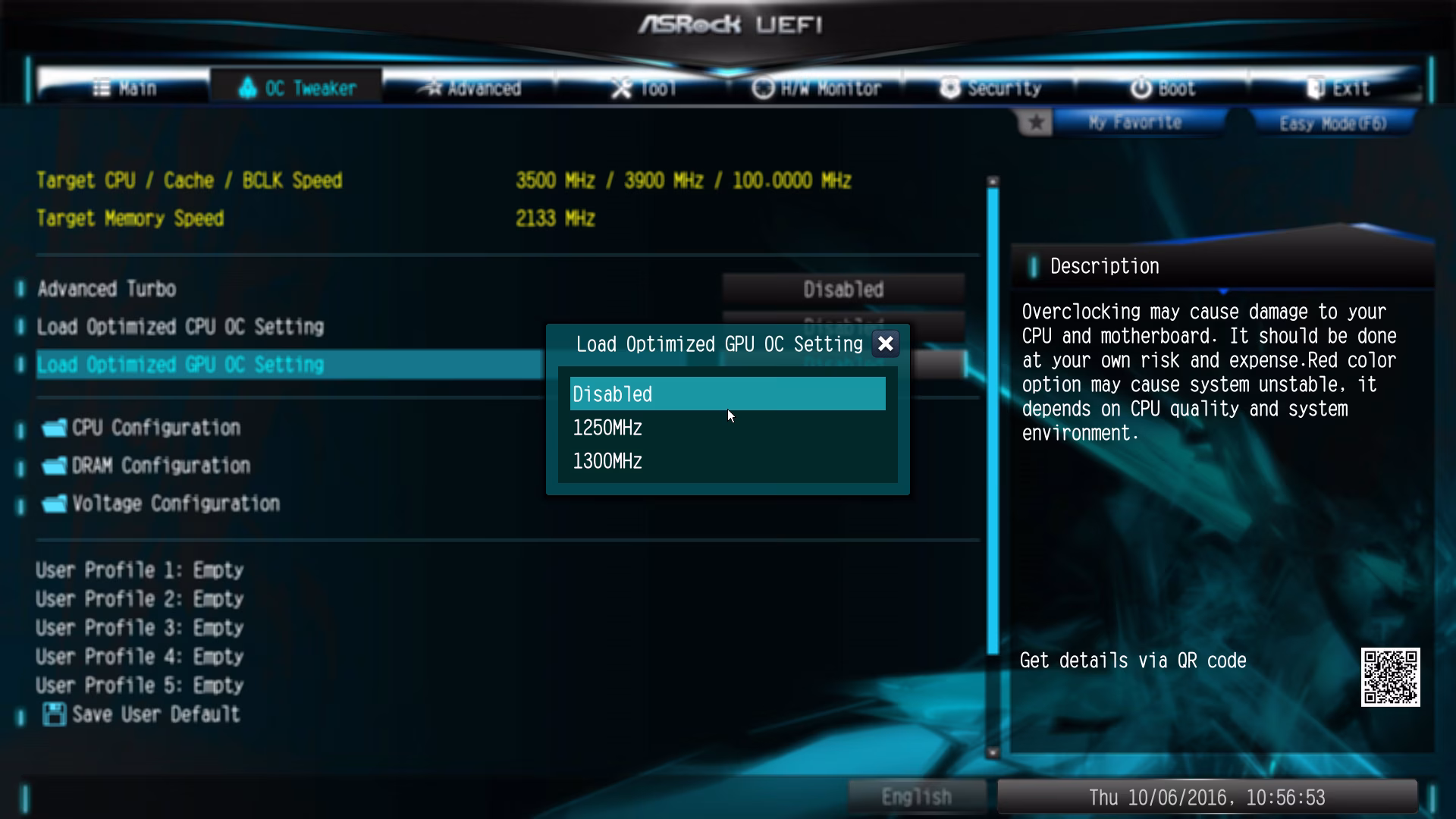

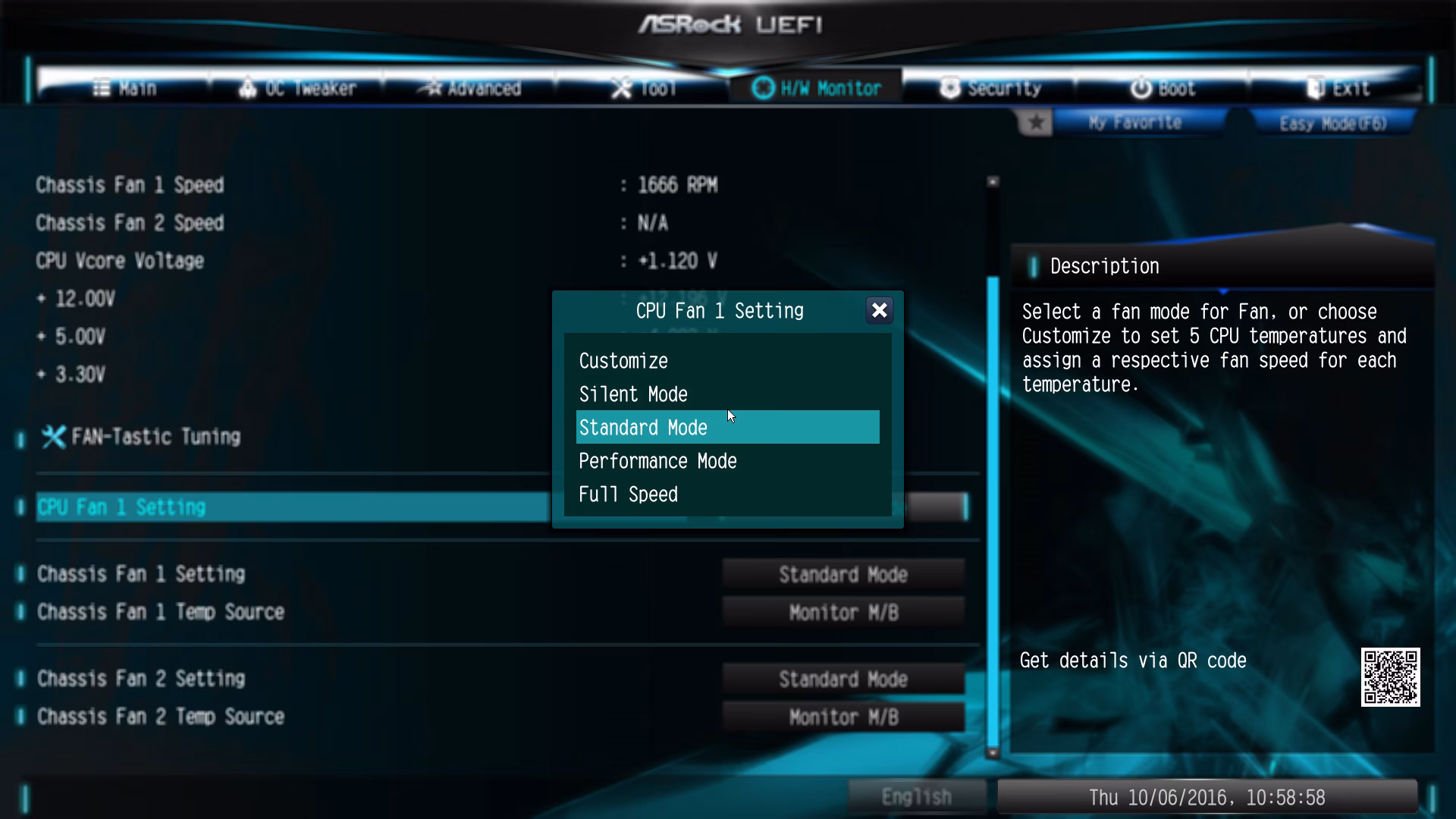

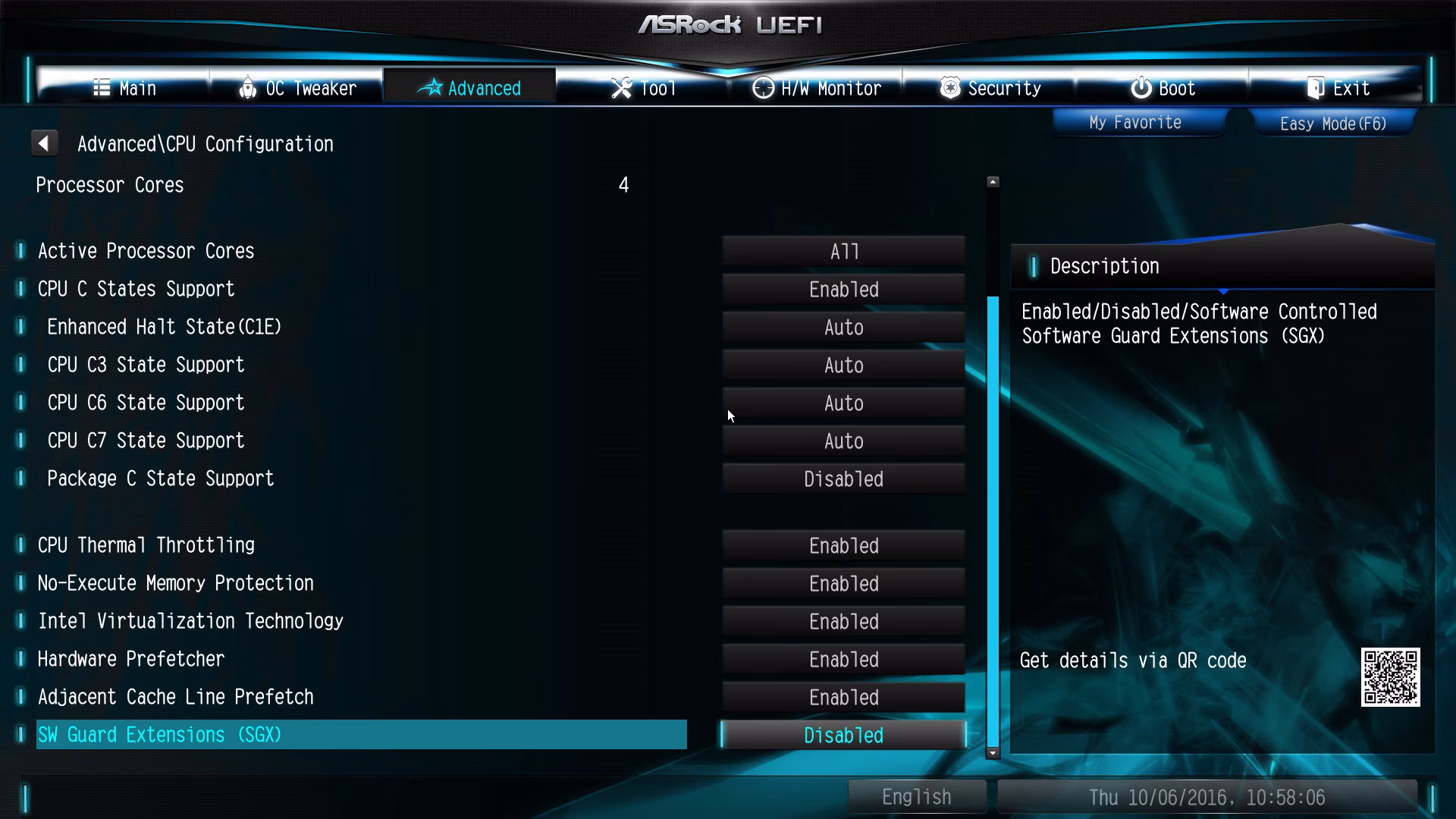

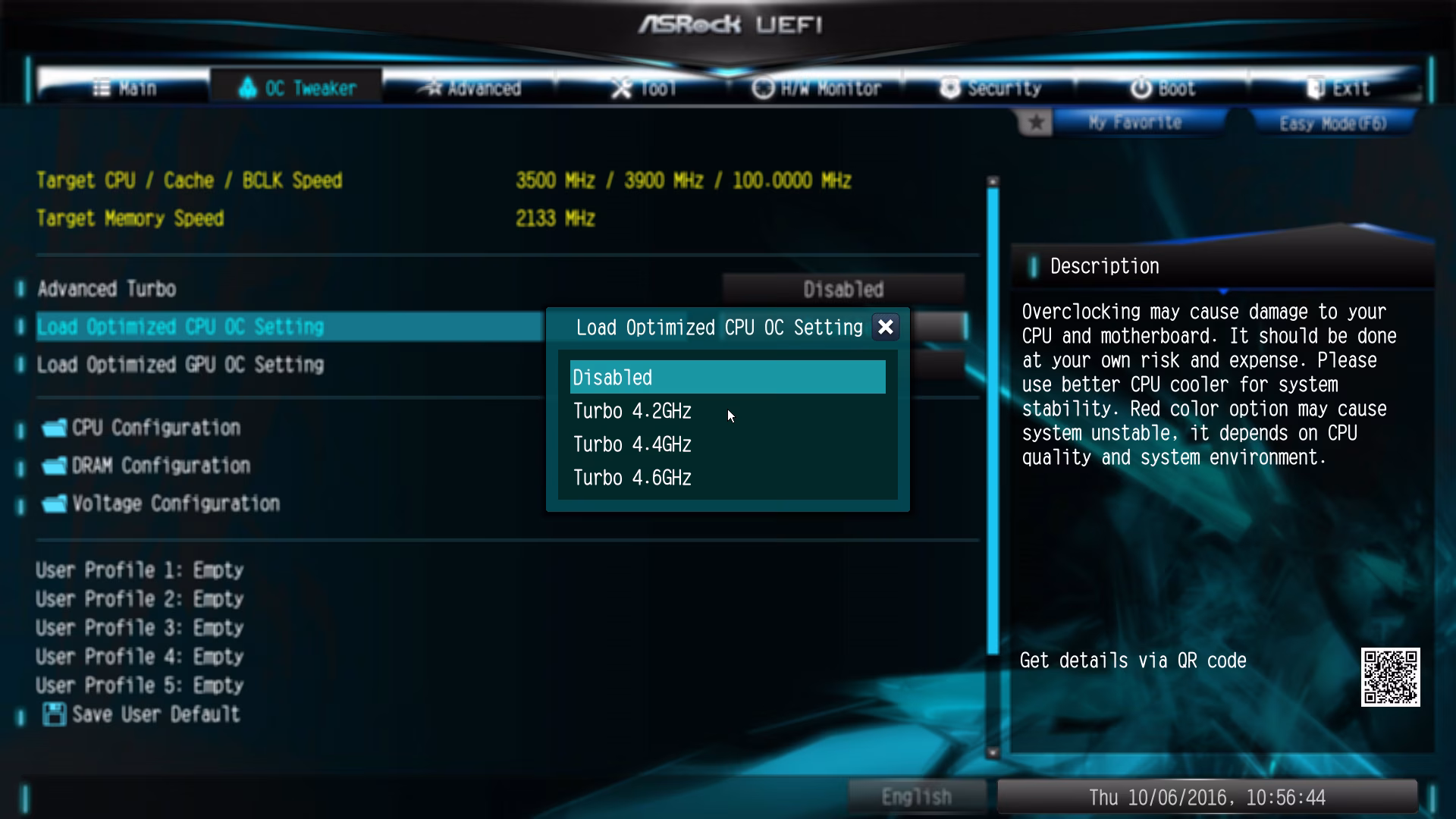

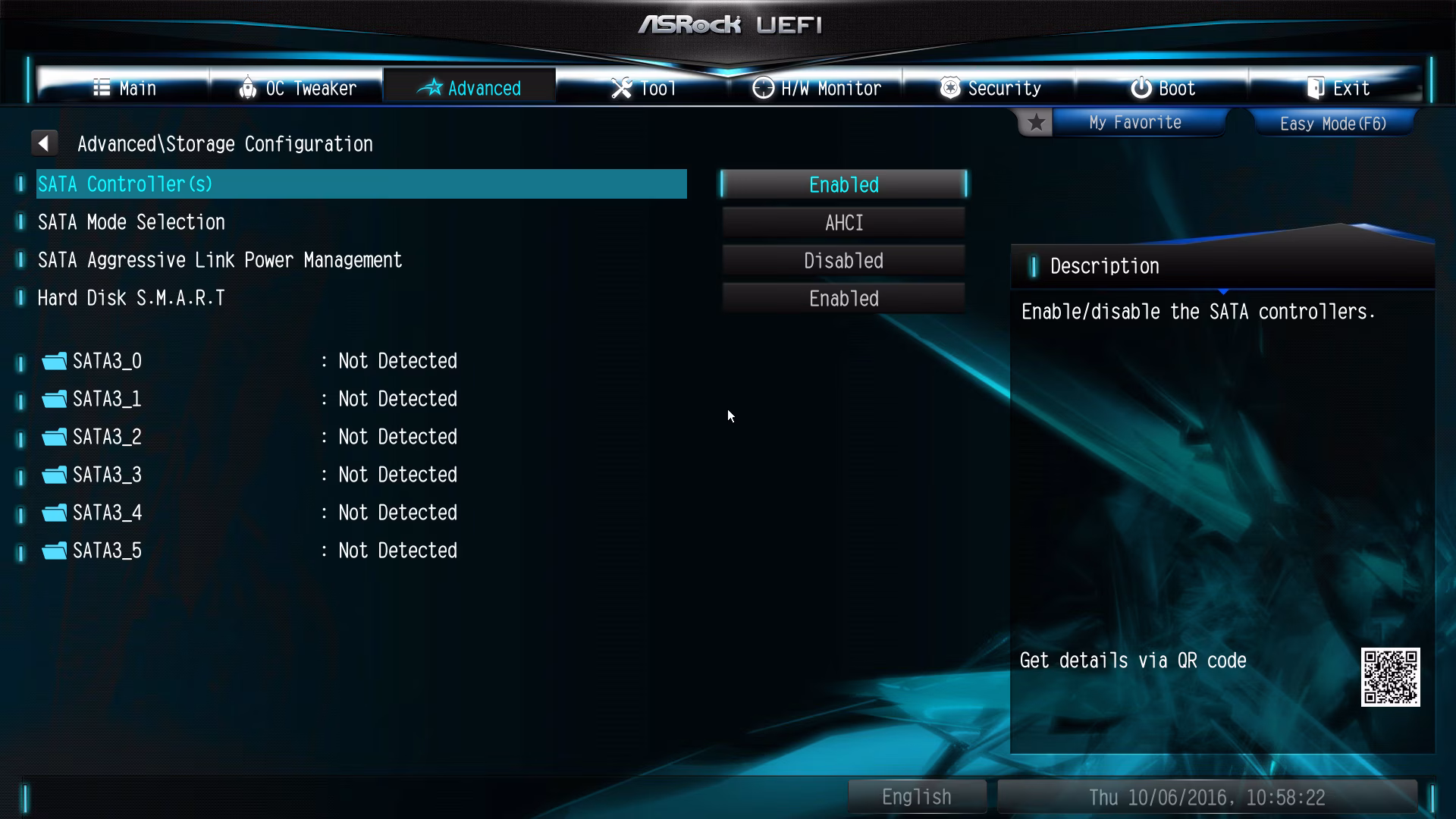

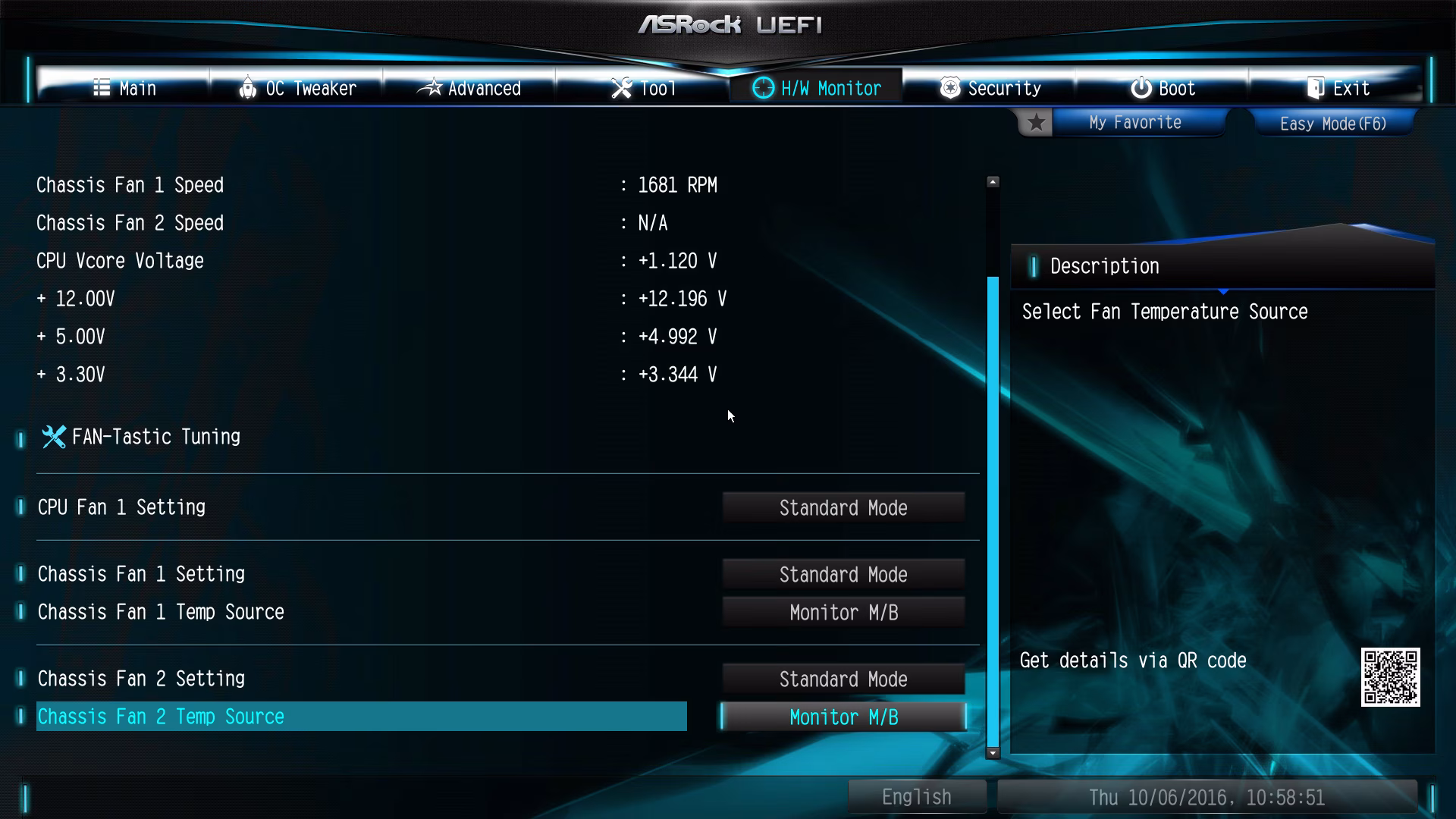

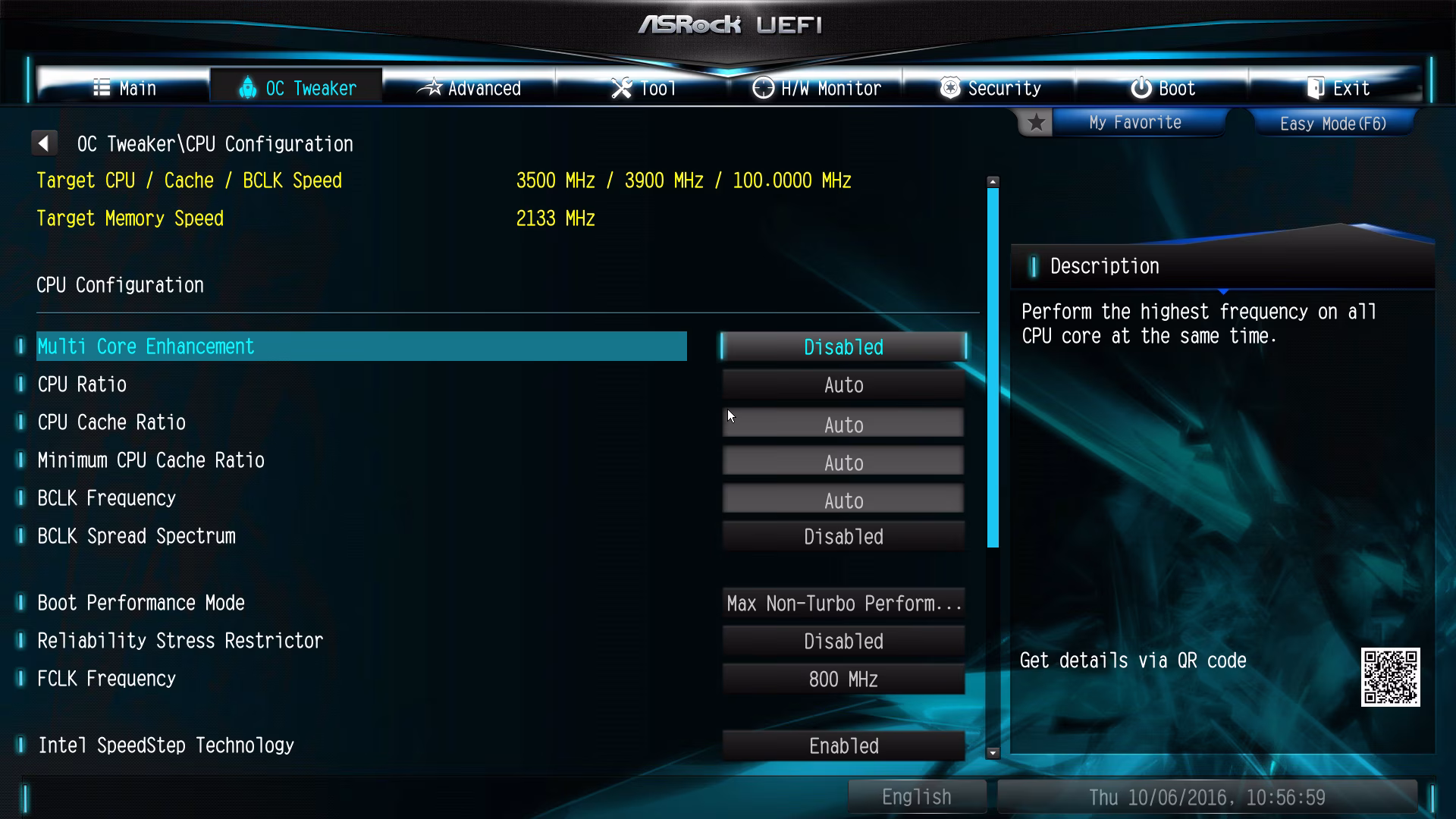

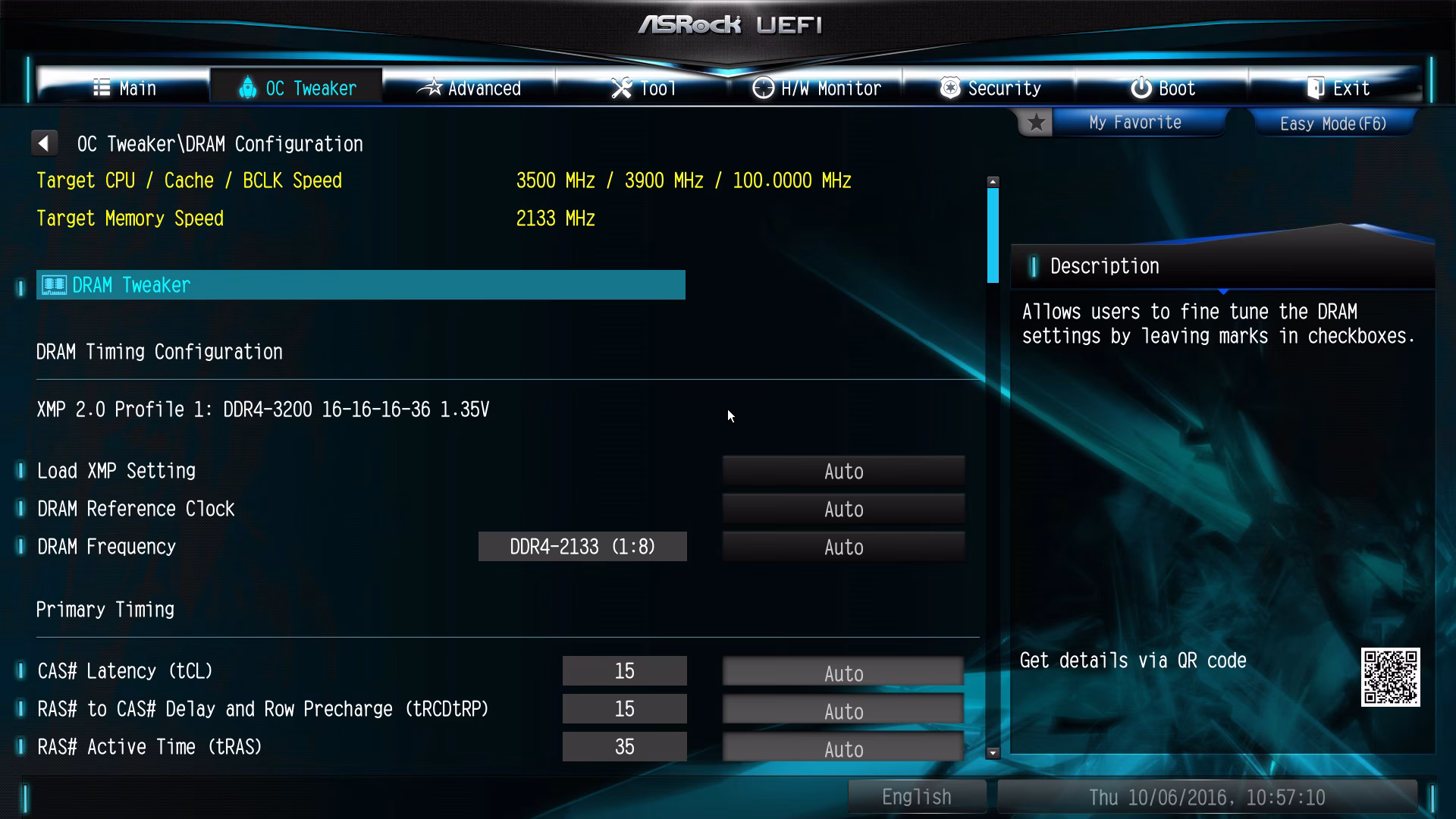

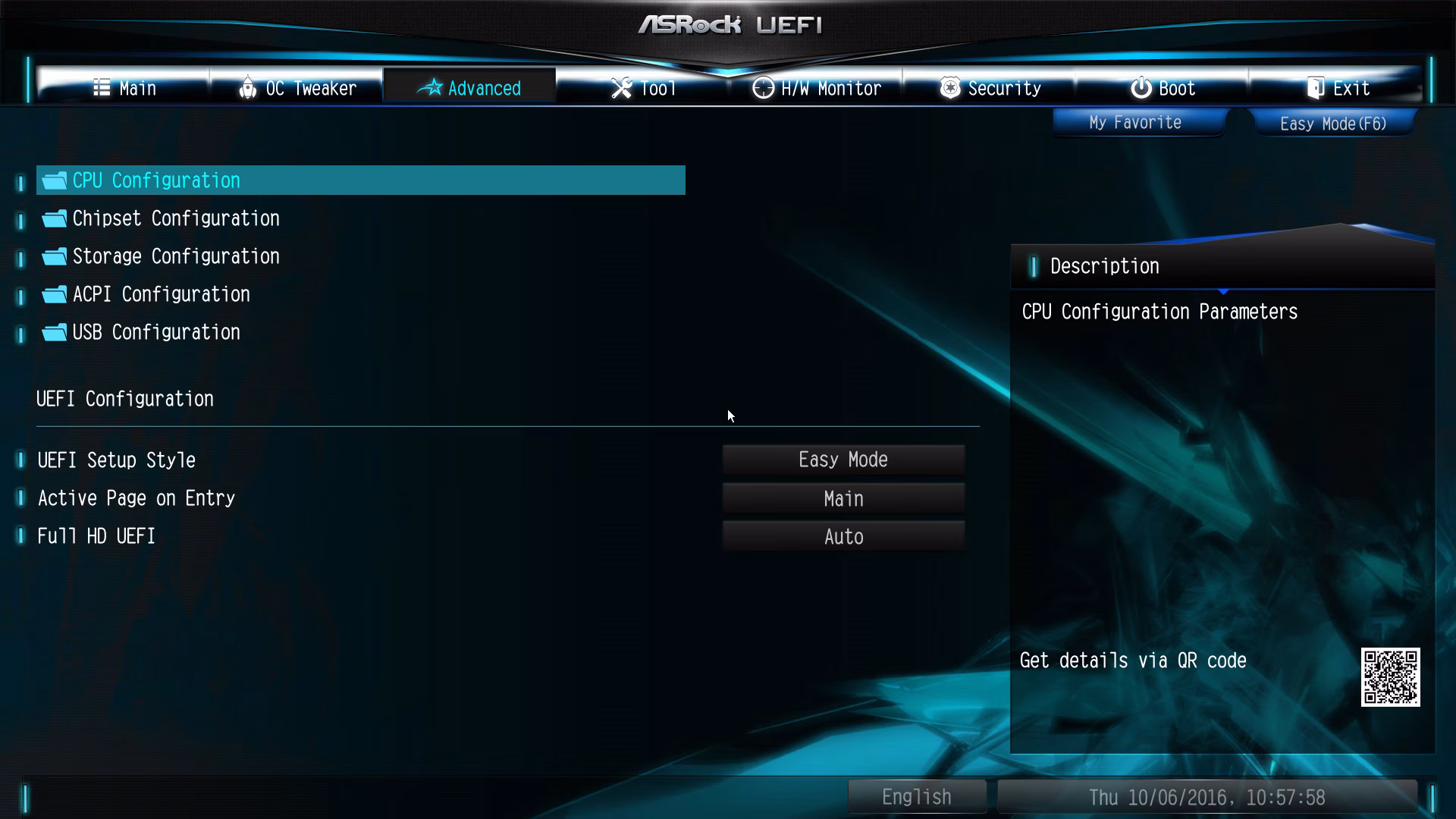

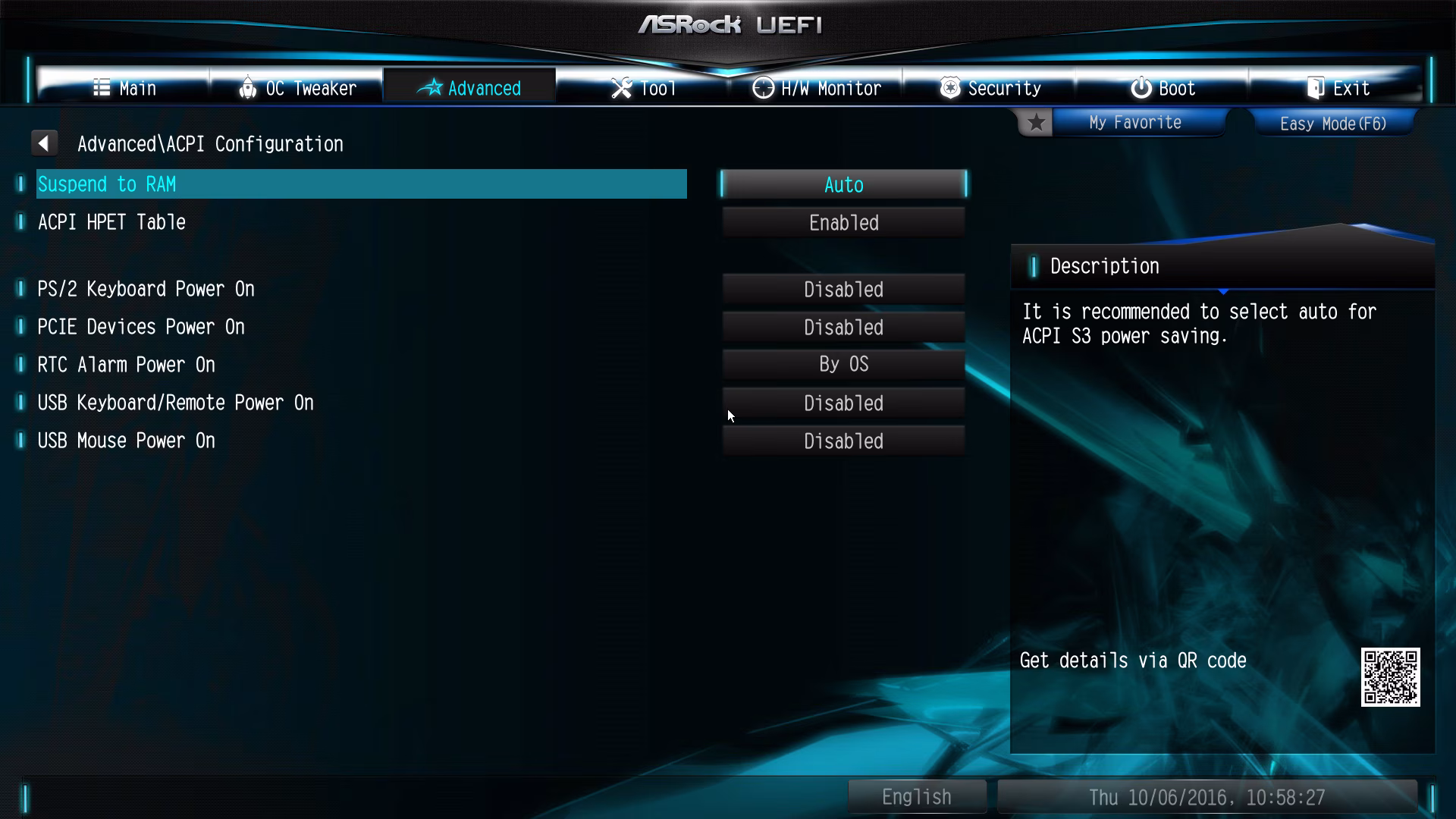

BIOS UEFI molto curato esteticamente, estremamente rapido e che permette l’overclock su tutti i tipi di CPU grazie alle modalità pre-impostate da ASRock. Ottimo lavoro.
Look sobrio e senza fronzoli
I dissipatori ramati sul PCB nero (migliorato e più resistente delle passate generazioni anche su queste entry level z170) ed i disegni della nuova serie Taichi, creano un bell’impatto visivo.
Studiata per essere duttile, economica e veloce
Sezione Audio con condensatori ELNA ed audio HD 7.1, compatibilità con RAM DDR4 fino a 3466+ (OC) ed oveclock anche su CPU non K da BIOS tramite gli appositi profili pre-caricati da Asrock. Tutte features notevoli su una motherboard entry level compatibile con i nuovi processori Intel 1151…
Connettività e Software/BIOS UEFI
Buona sul pannello posteriore, ottima la disponibilità di porte SATA ed HUB USB, anche se non ruotate di 90° e “l’errato” posizionamento dell’HUB per le porte 3.0 anteriori (dettaglio, non difetto). In totale si hanno 8x USB 3.0, davvero buono.
I Software in dotazione sono i soliti ed efficienti di ASRock, nulla da segnalare. Il BIOS UEFI è molto fluido e particolarmente intuitivo e curato esteticamente.
Nel complesso il prodotto è completo e ben fatto, c’è poco da dire ed aggiungere ad una motherboard simile con un costo di soli 100€ su Amazon.
Segnaliamo a poco più anche la versione con USB 3.1 a 110€ su Amazon.
Un ringraziamento ad ASRock per il Sample fornitoci.
