Oggi analizziamo una soluzione di dissipazione passiva offerta da Arctic per VGA.
La gamma di prodotti Accelero è vasta e completa, per tutte le esigenze e budget. Si parte dalle soluzioni passive e si arriva fino all’Hybrid a liquido.

L’oggetto della nostra recensione è l’Accelero S3, una soluzione passiva che si avvale di un grosso dissipatore frontale ed di un massiccio backplate sul posteriore.L’Accelero S3 è compatibile con diverse VGA, anche molto recenti, non necessita di colle termiche ed in aggiunta si può installare l’S3 Turbo Module, ovvero un paio di ventole compatibili optional.
Prodotto economico e performante, ma passiamo all’analisi completa.

Features Accelero S3

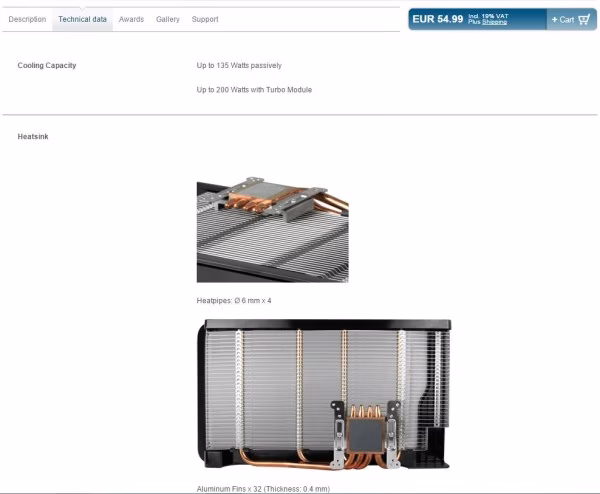

Specifiche Tecniche

Link al sito ARCTIC

La confezione è semplice ma ben strutturata.

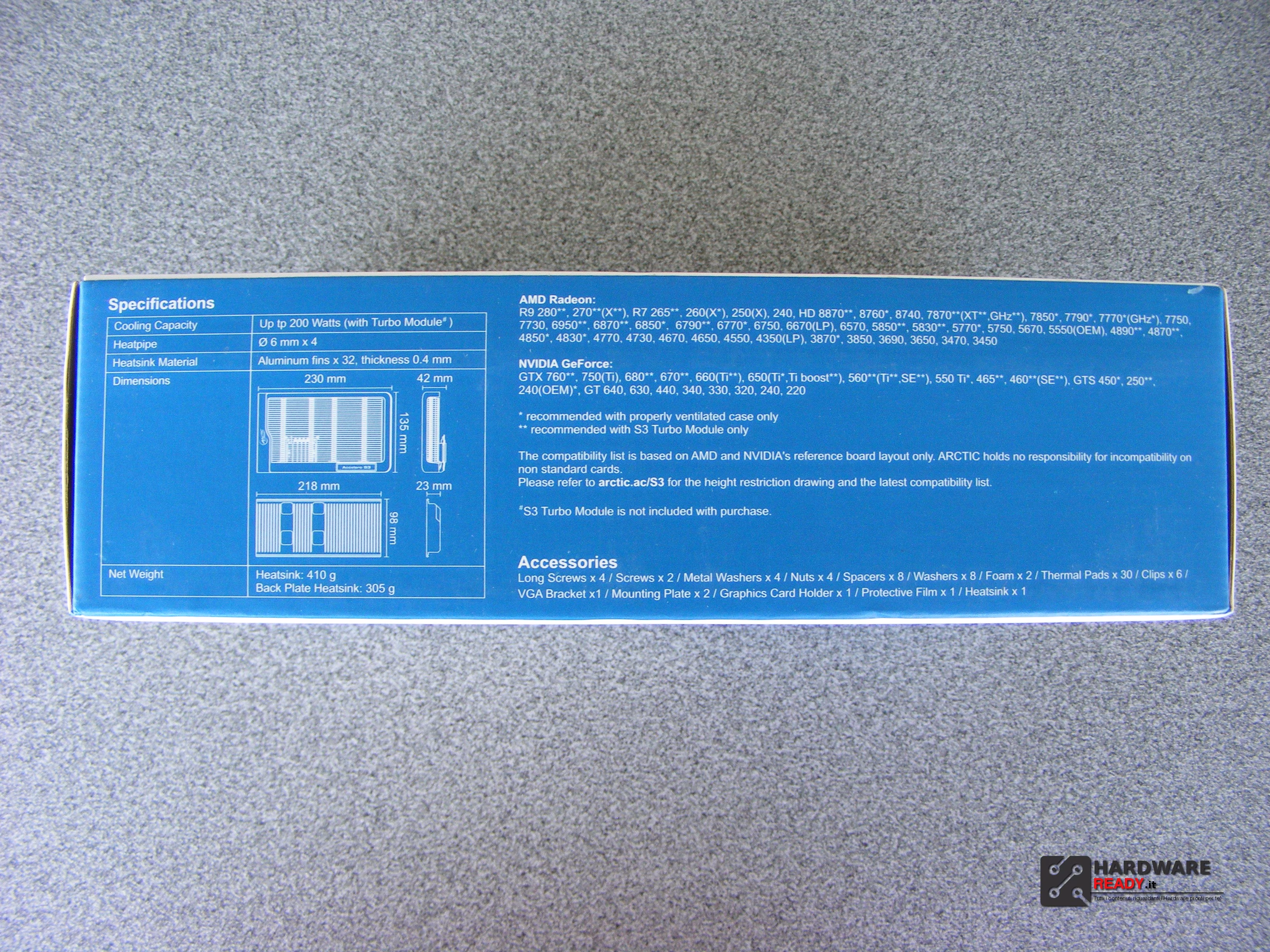

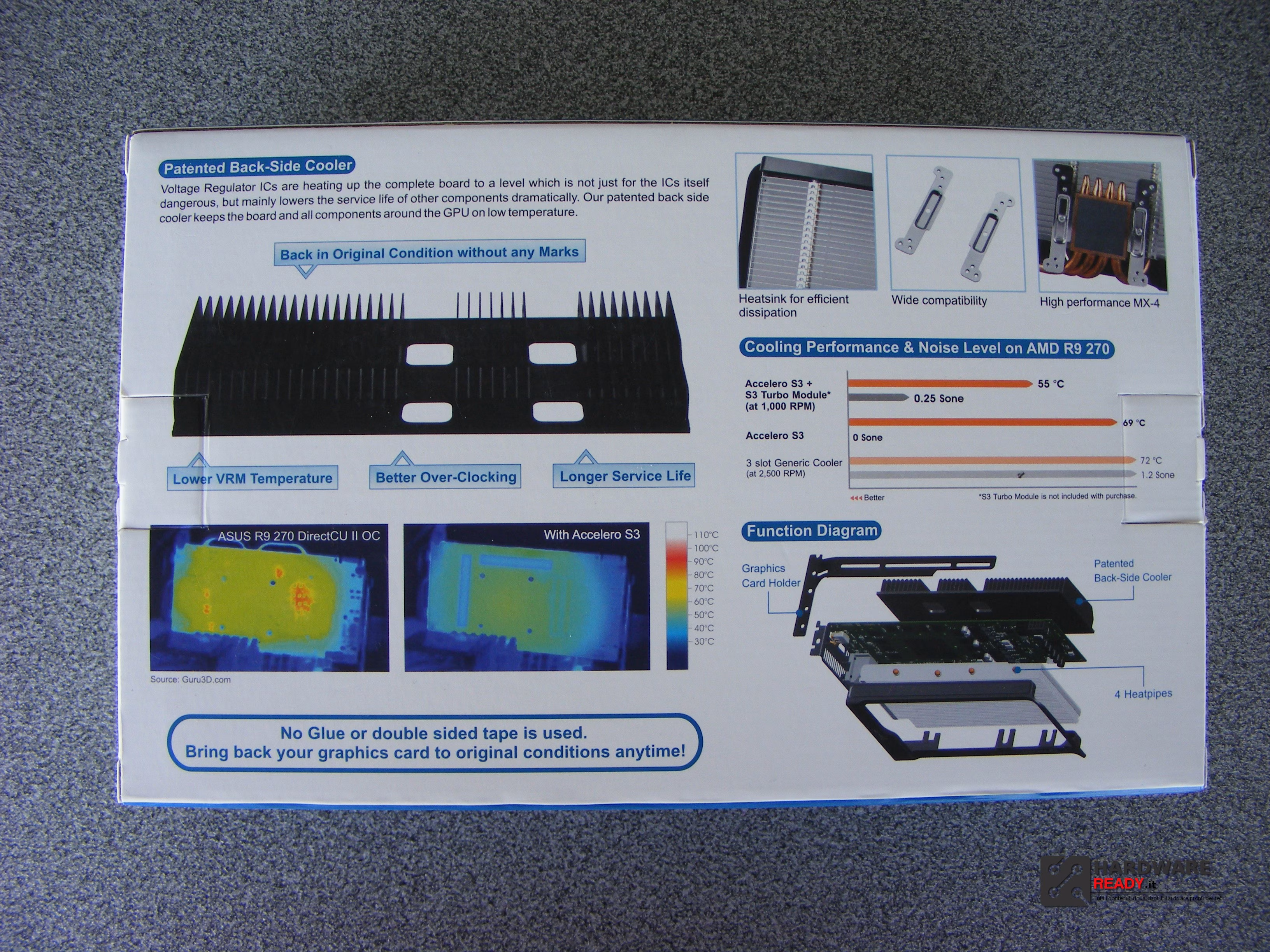

All’esterno presenta illustrazioni sul prodotto, scheda tecnica e le principali Features. La colorazione tiene fede ai colori dell’azienda, sempre sul bianco. L’azienda sul frontale vanta i 6 anni di garanzia del prodotto, un QR-Code per accedere direttamente al sito e sul lato minore il logo Carbon Neutral (una pratica di confezionamento mirata a ridurre le emissioni di CO2 derivanti dalla plastica che contiene la confezione).

La struttura è solida, nonostante le piccole dimensioni, il dissipatore ed il relativo bundle è ben protetto.

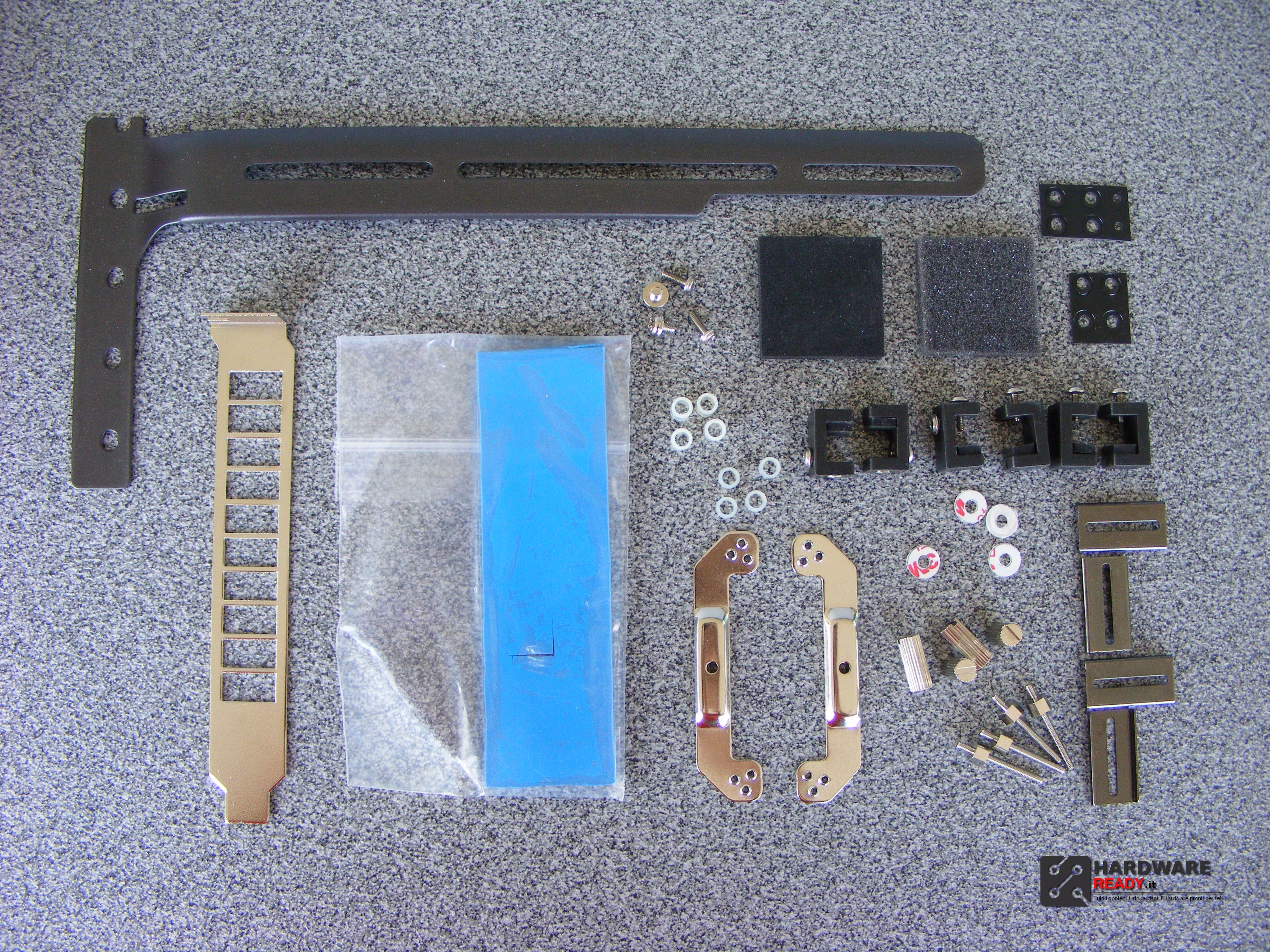

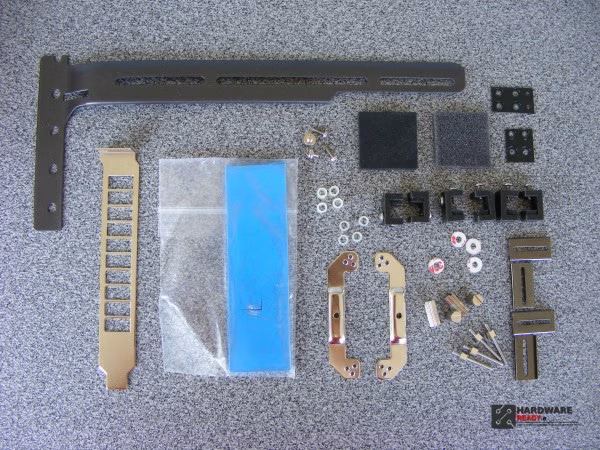

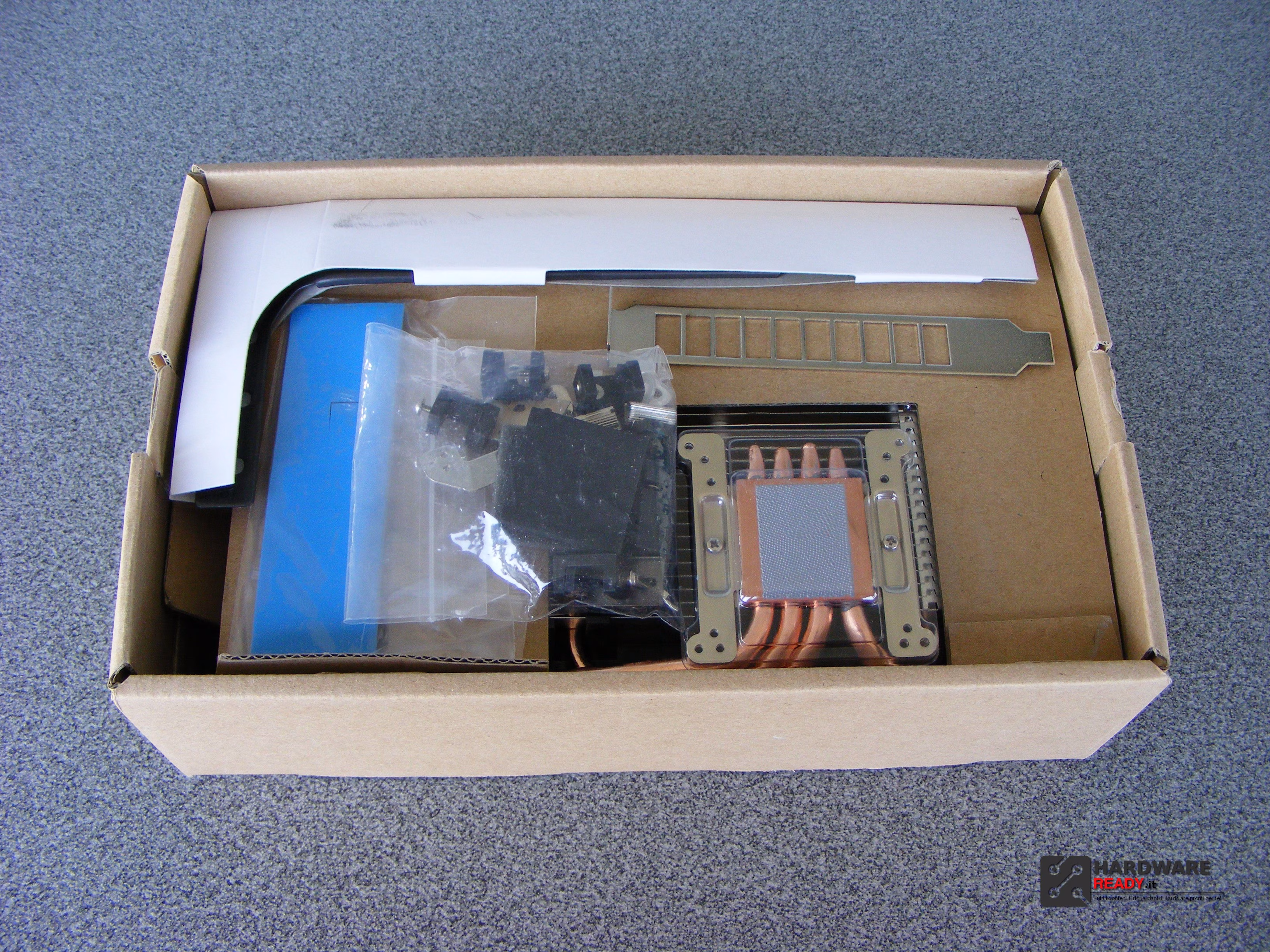

Arctic ha munito il dissipatore di tutto il necessario, con un bundle ricco.
Degni nota gli ottimi pad termici in dotazione, i 6 adattatori per fissare la scheda al backplate in maniera uniforme ed ottimizzare la dissipazione, la staffa per impedire il piegamento della VGA ed un fissaggio solido al case.

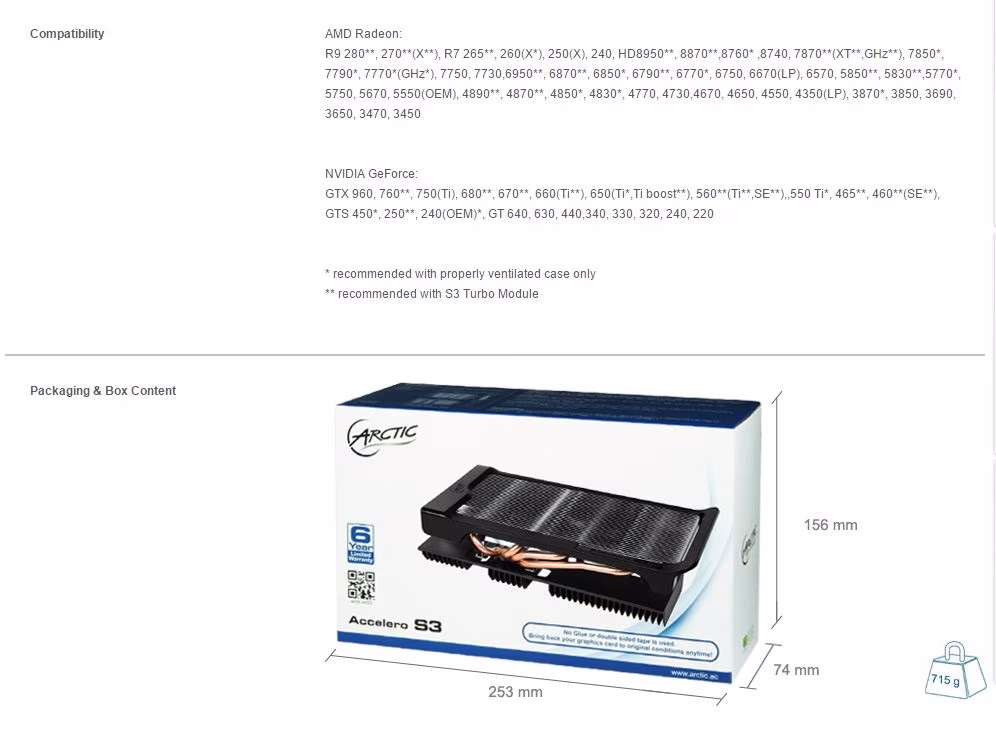

Ricordiamo che l’Accelero S3 è compatibile con le seguenti VGA Nvidia ed AMD:

AMD Radeon

R9 280**, 270**(X**), R7 265**, 260(X*), 250(X), 240, HD8950**, 8870**,8760* ,8740, 7870**(XT**,GHz**), 7850*, 7790*, 7770*(GHz*), 7750, 7730,6950**, 6870**, 6850*, 6790**, 6770*, 6750, 6670(LP), 6570, 5850**, 5830**,5770*, 5750, 5670, 5550(OEM), 4890**, 4870**, 4850*, 4830*, 4770, 4730,4670, 4650, 4550, 4350(LP), 3870*, 3850, 3690, 3650, 3470, 3450.

NVIDIA GeForce

GTX 960, 760**, 750(Ti), 680**, 670**, 660(Ti**), 650(Ti*,Ti boost**), 560**(Ti**,SE**),,550 Ti*, 465**, 460**(SE**), GTS 450*, 250**, 240(OEM)*, GT 640, 630, 440,340, 330, 320, 240, 220.

* = compatibile per l’uso con il solo Accelero S3
** = richiesto l’uso del Turbo Module

Un prodotto molto particolare e differente dal resto presente sul mercato.

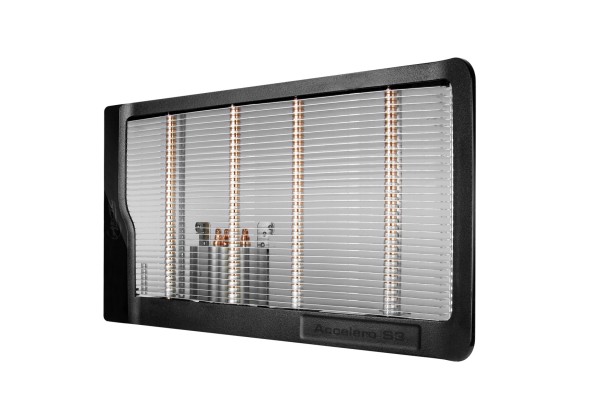

Il Design è semplice e per forza di cosa, viste le dimensioni, risulta maestoso alla vista.

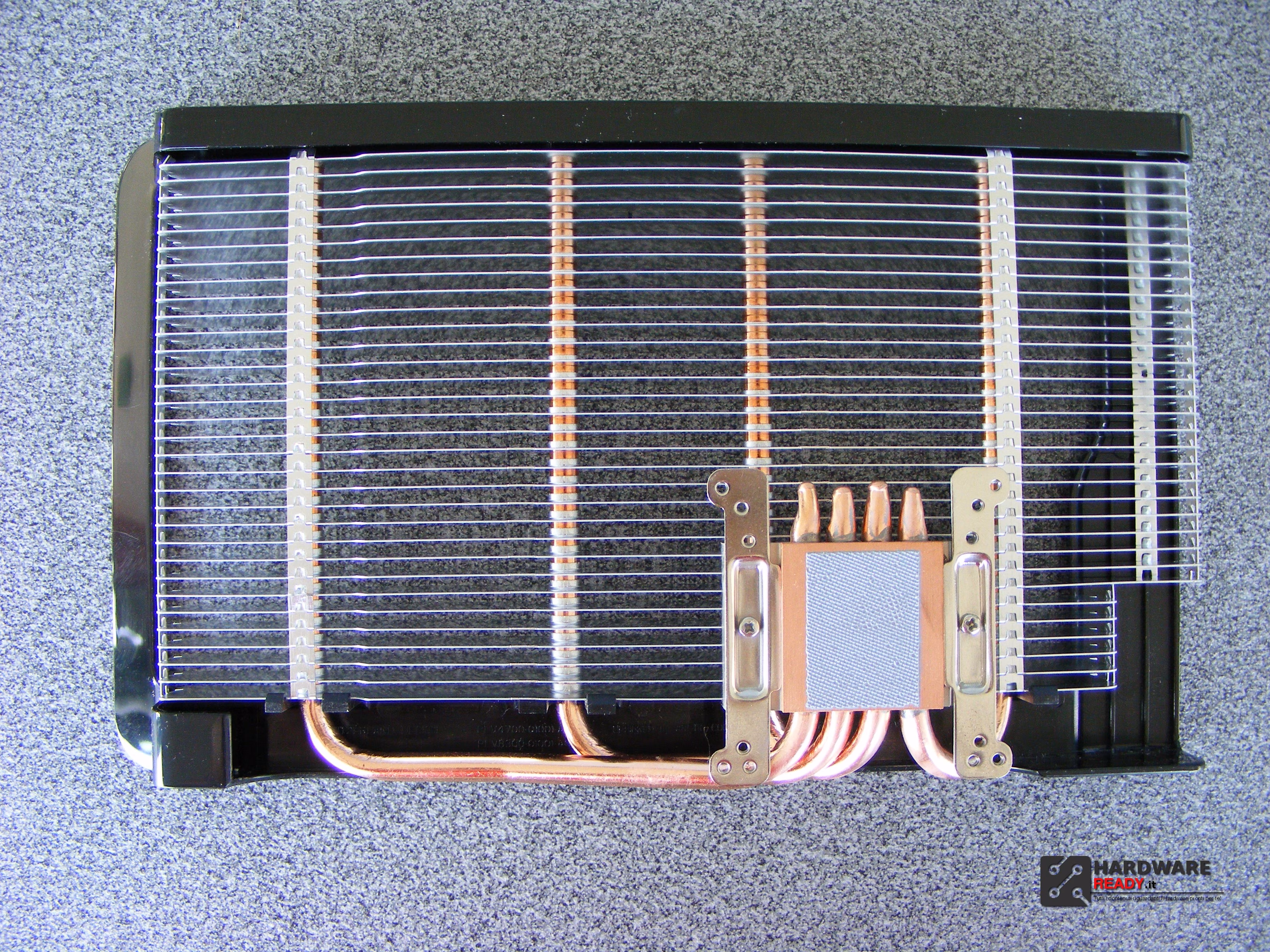

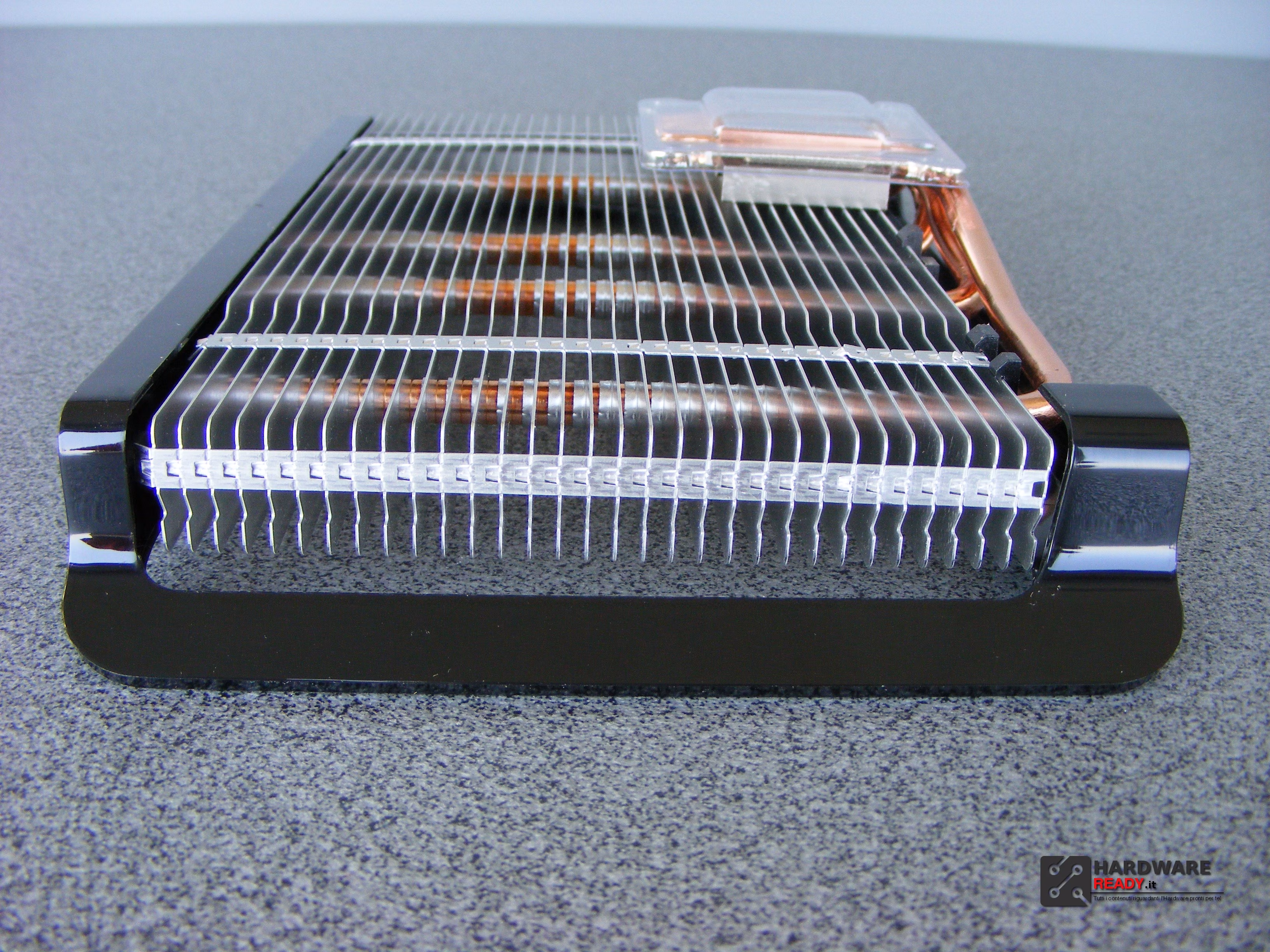

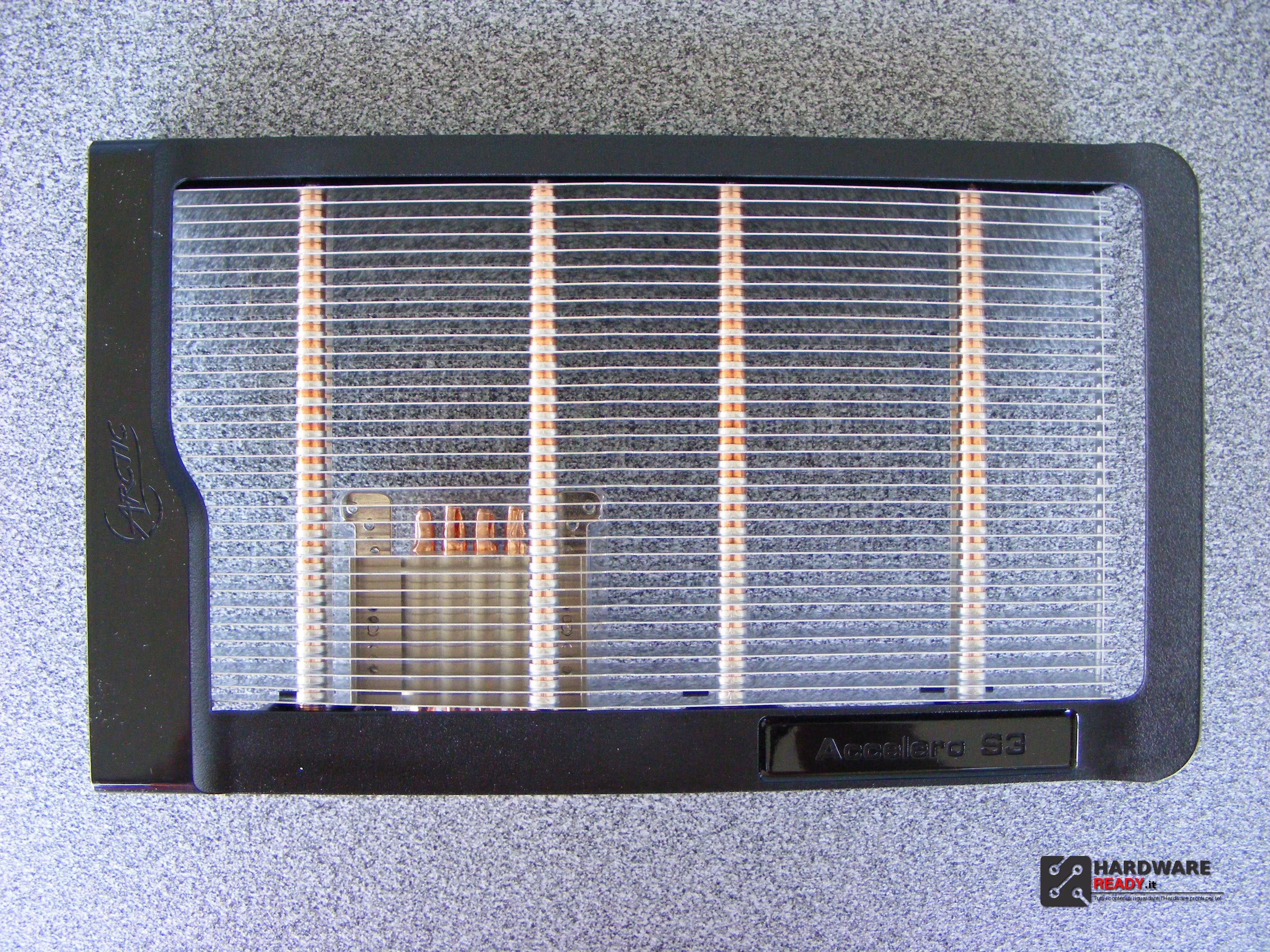

La plastica in nero lucido con il logo dell’azienda e la sigla del prodotto, fa da cornice alle 32 alette in alluminio ed i 4 heatpipes da 6mm che formano il dissipatore.

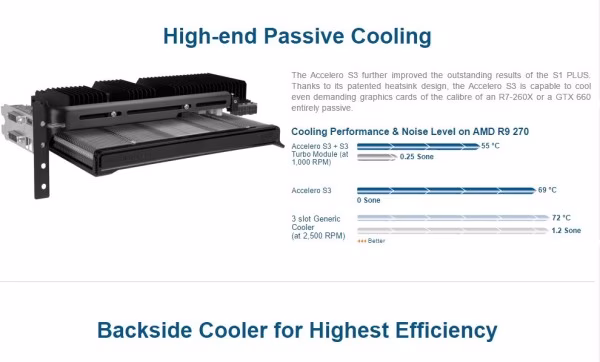

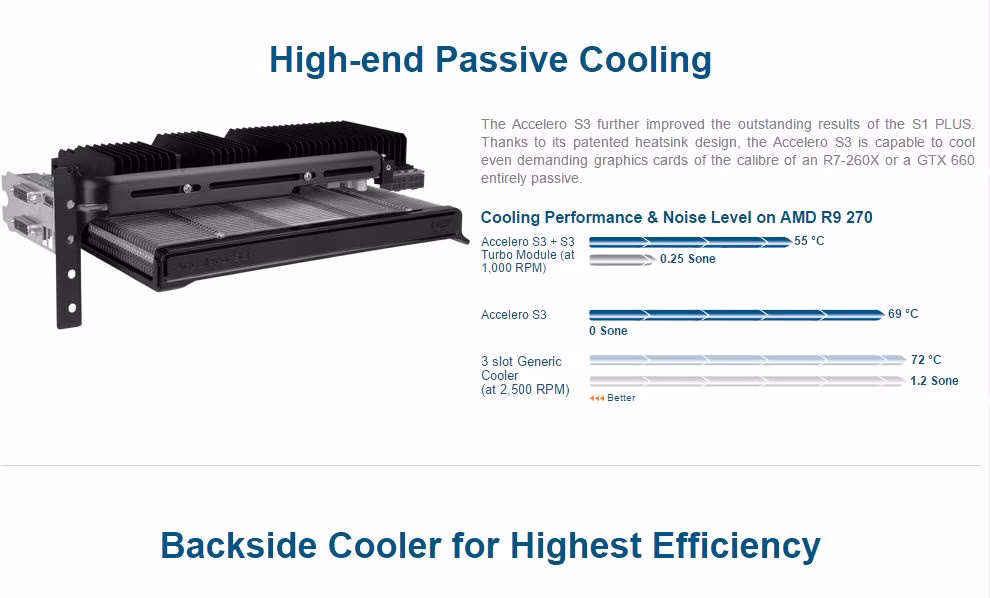

La casa costruttrice dichiara una dissipazione passiva superiore a 135 Watts, e con il Turbo Module (le ventole optional) superiore a 200 Watts.

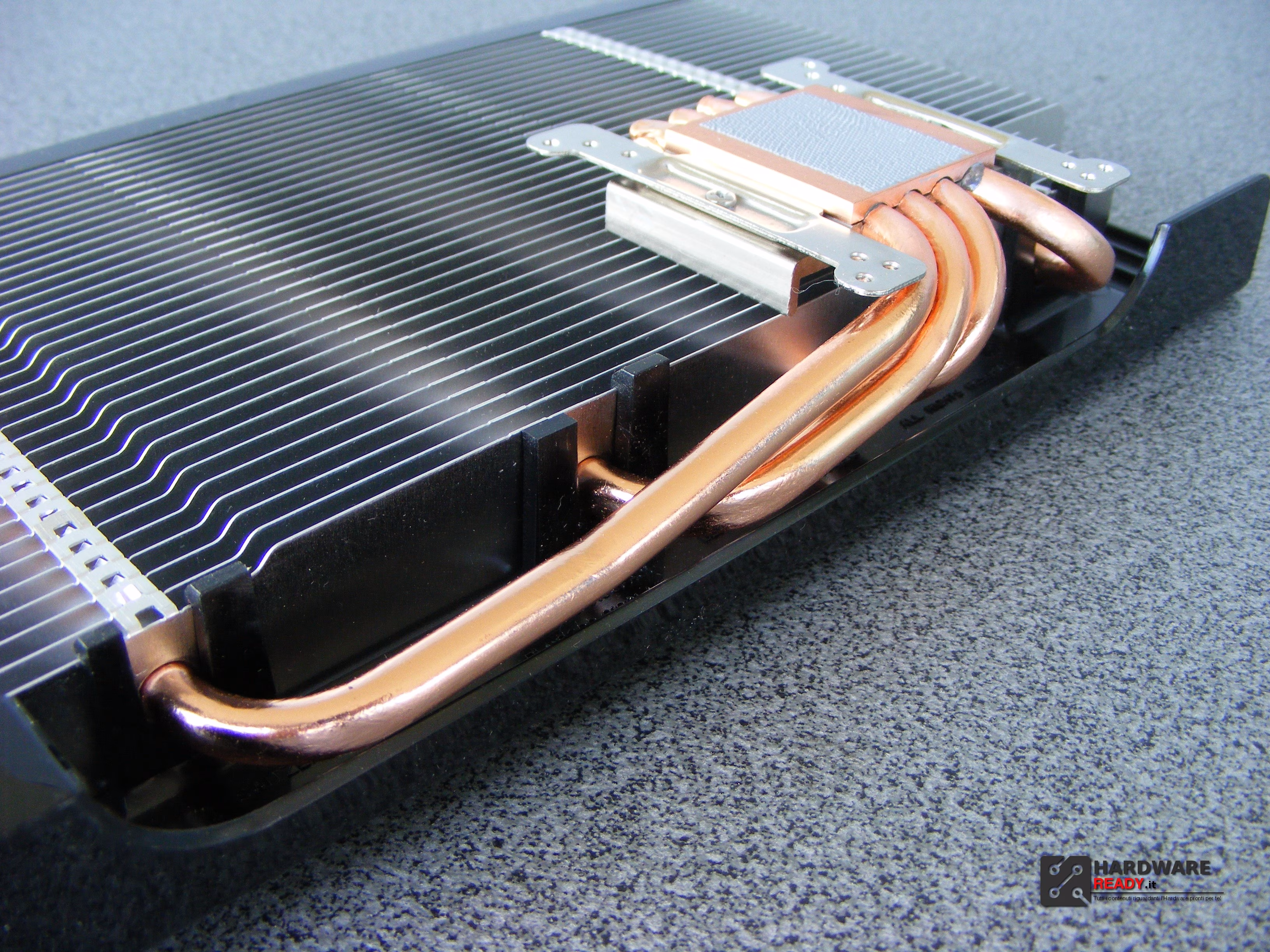

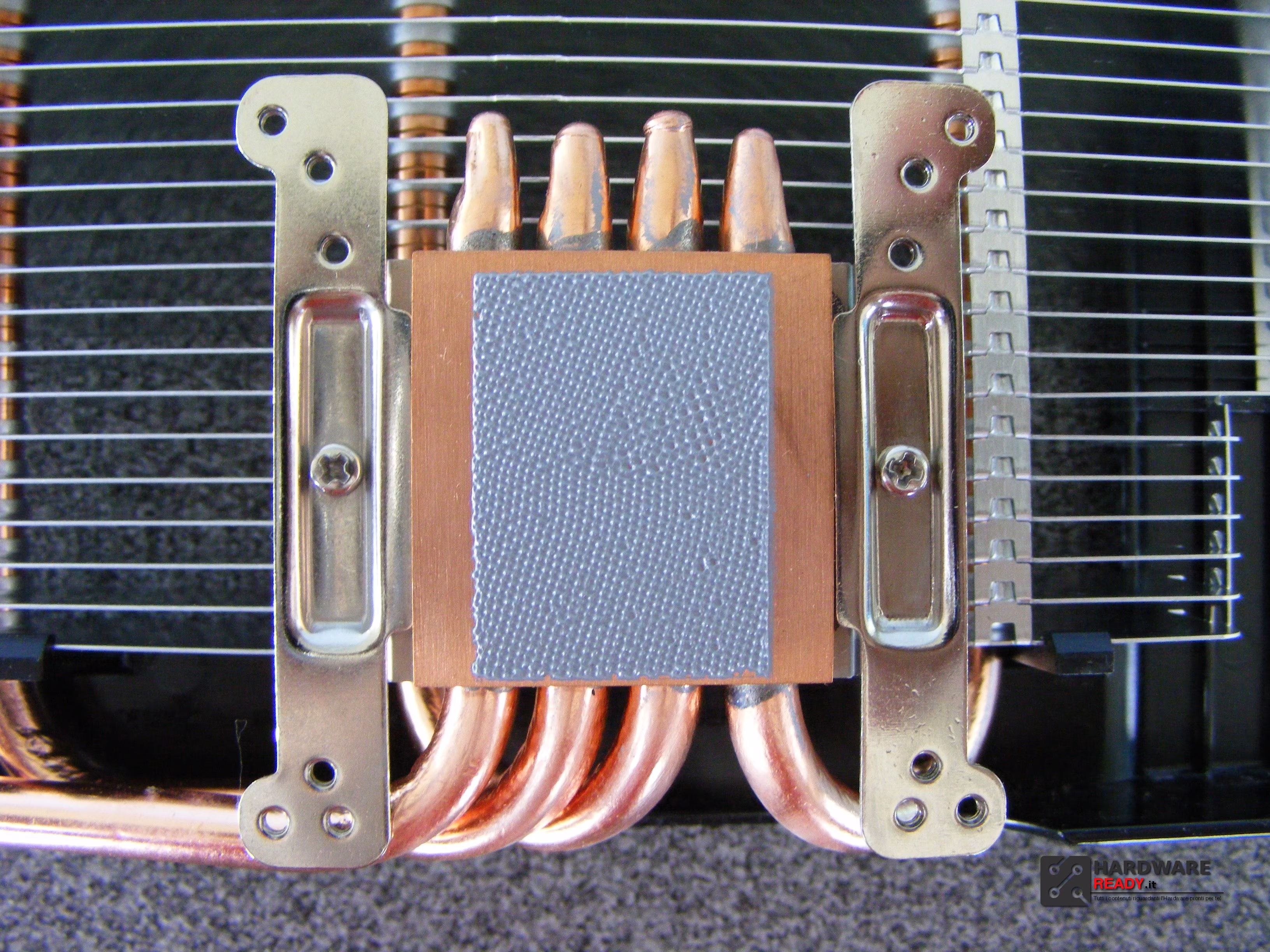

Notevoli gli heatpipes, ma sopratutto la piastra che andrà a contatto con il chip della VGA completamente in rame. La superficie è uniforme e viene fornito con un ampio strato di pasta termica Arctic MX-4. Fantastico…

Il radiatore frontale ha un peso di 410 g, mentre il backplate posteriore, completamento in metallo e di ottima fattura, 305 g; un peso complessivo di 715g.

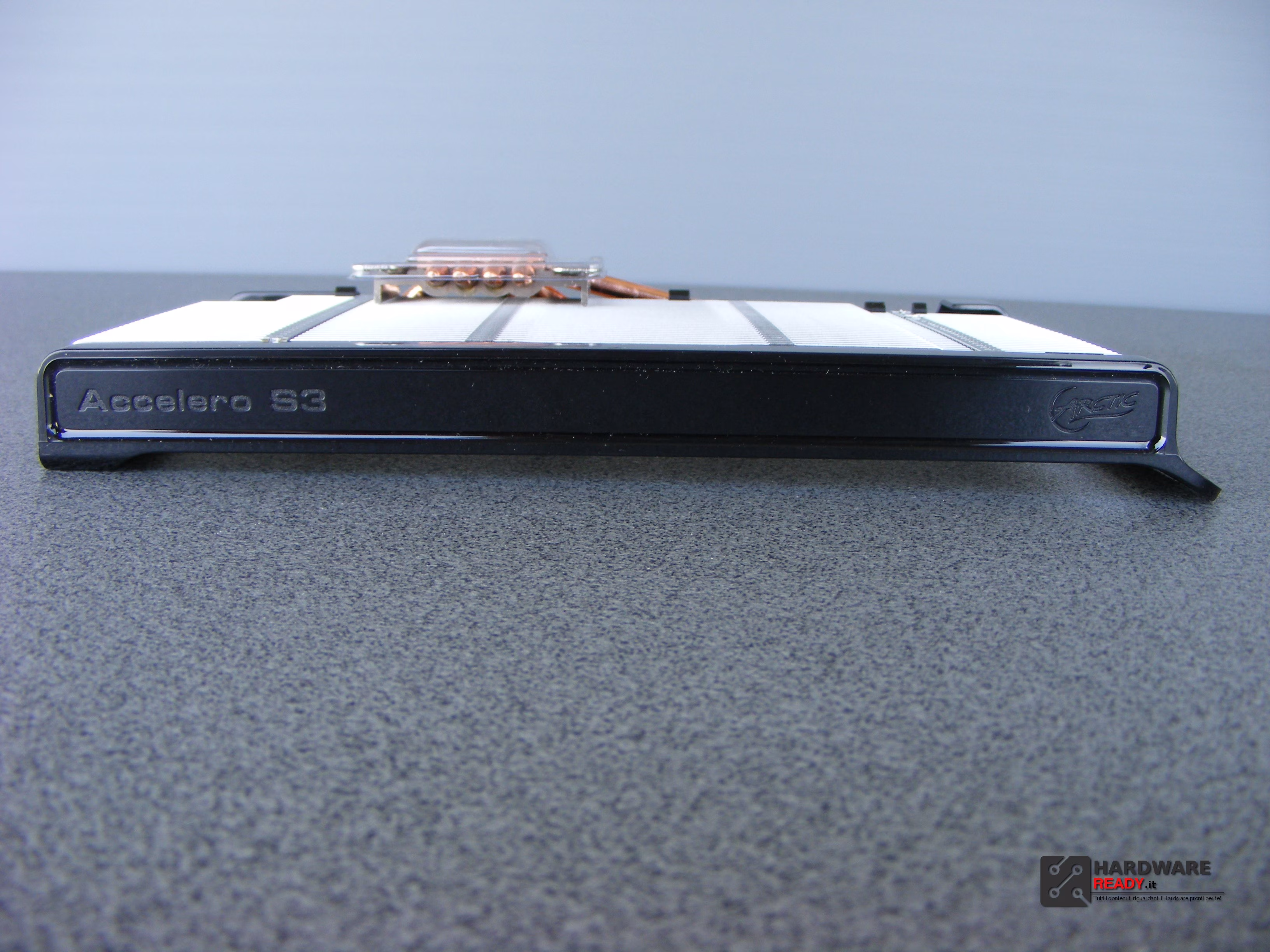

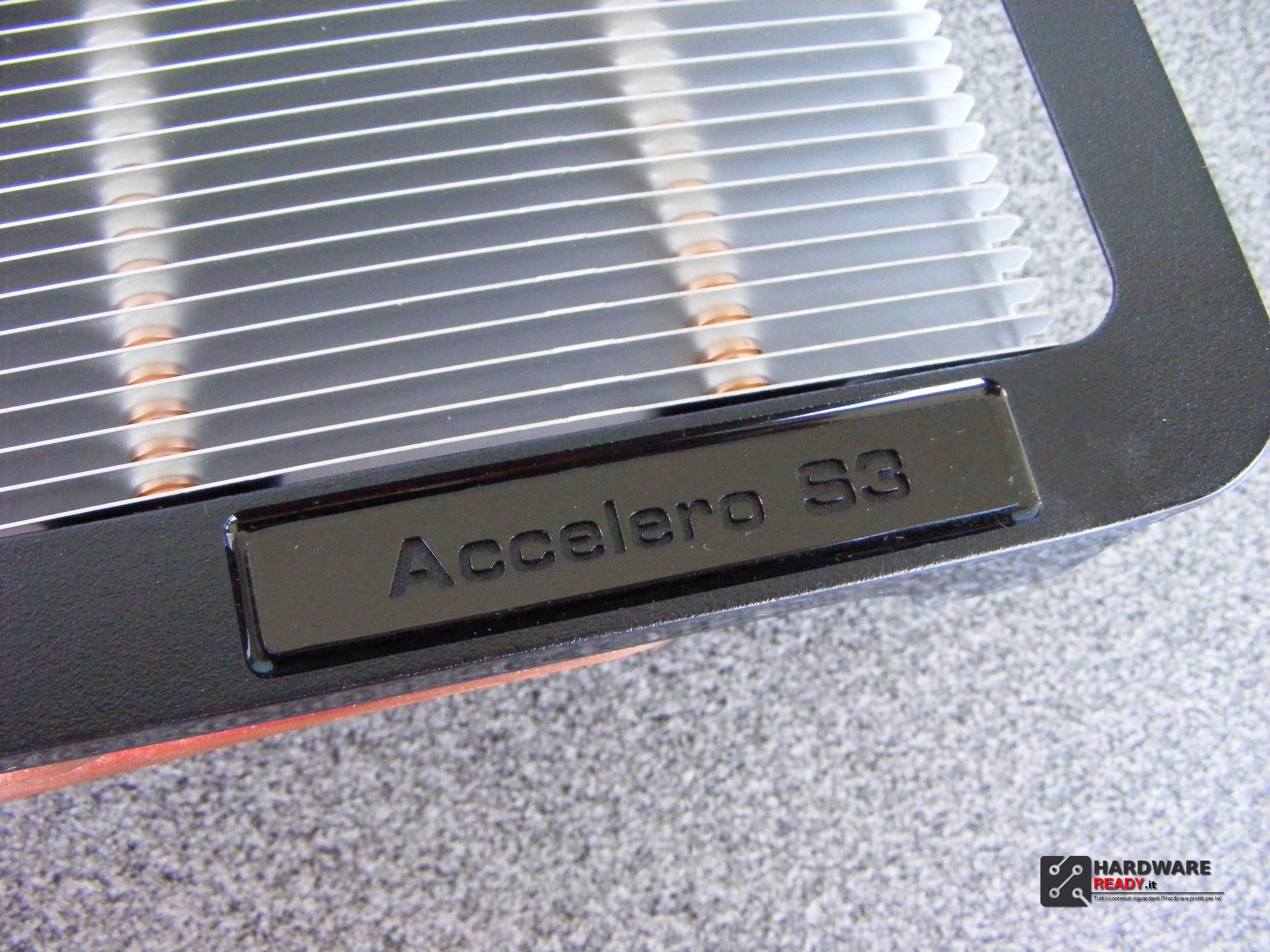

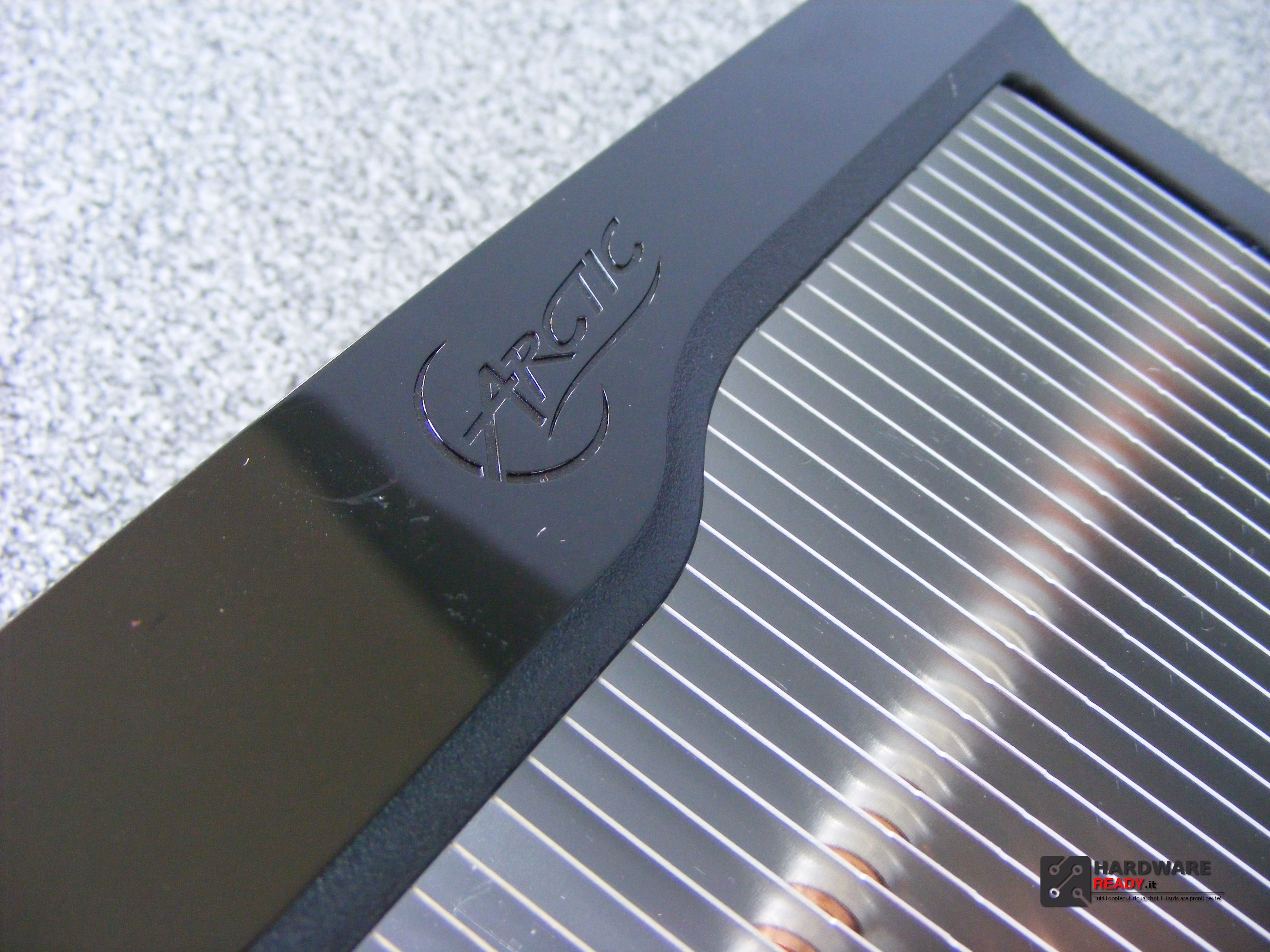

Anche se di colorazione nera, che non spiccano alla vista, sono presenti vari logi e sigle del modello sulla parte frontale ed alta della cornice.

Molto bello e curato, ottimo lavoro da parte di Arctic.

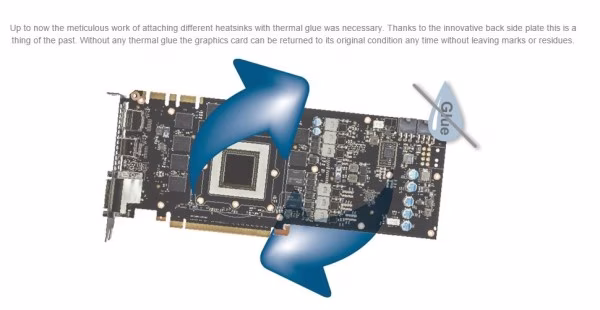

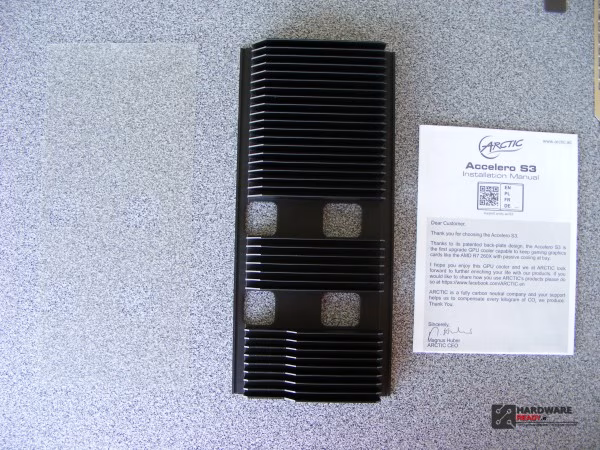

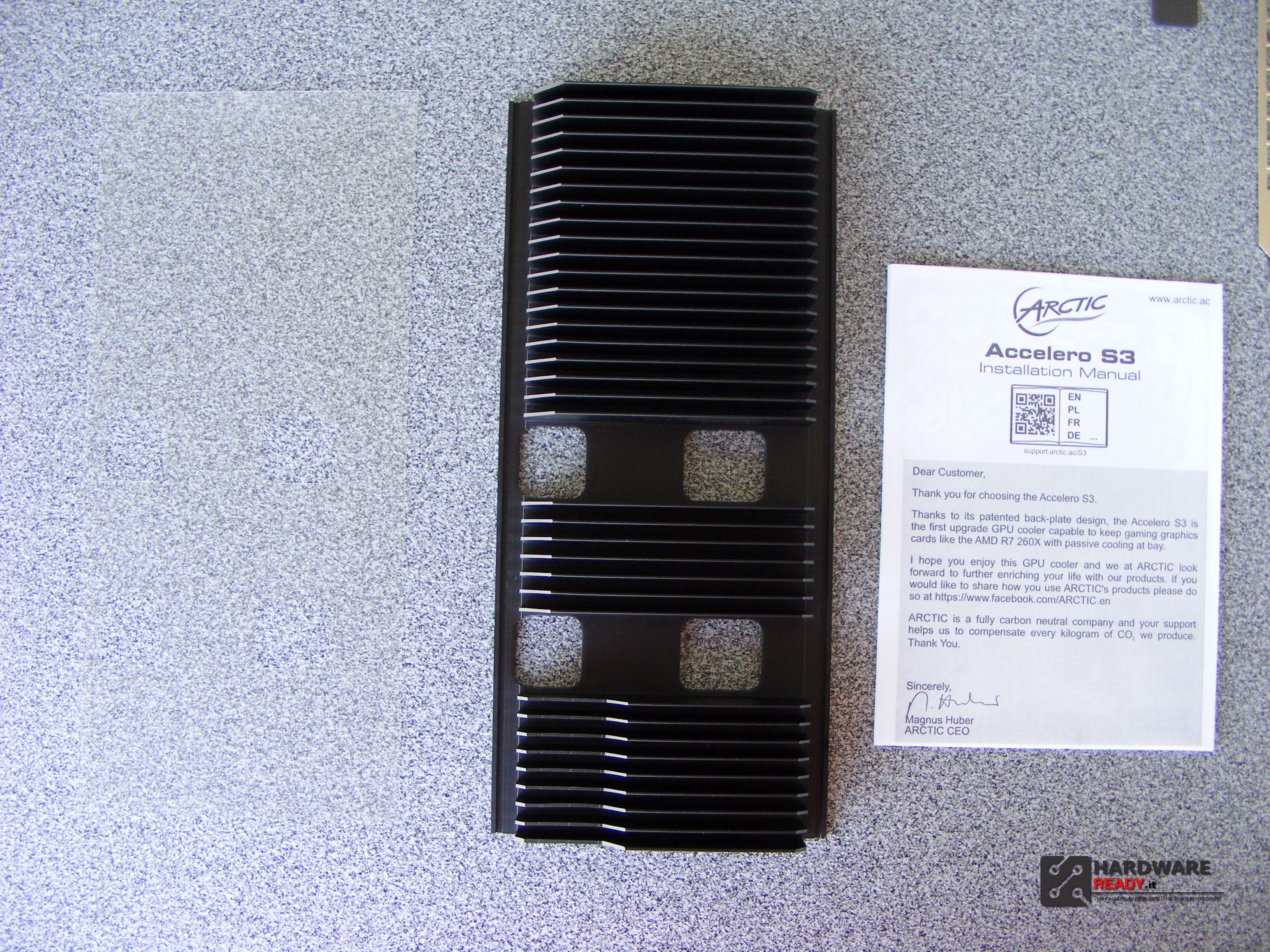

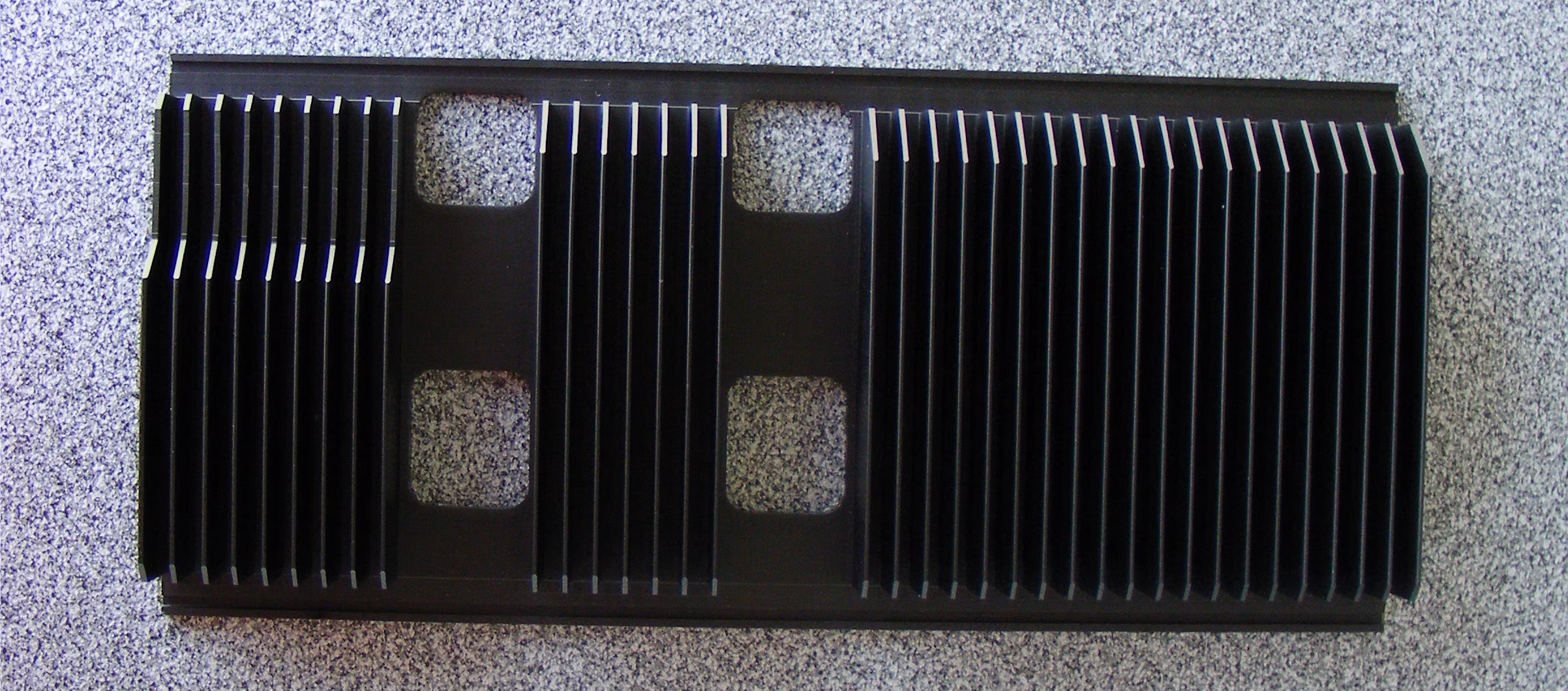

Eccellente anche il brevettato Backplate in alluminio anodizzato. Le numerose alette aggiunte da Arctic, rendono la piastra un vero e proprio dissipatore passivo sul retro. E’ fornito con una plastica protettiva ed è lungo tanto da coprire tutto il PCB della maggior parte delle VGA.

Montaggio

Il montaggio è stato semplice, grazie soprattutto alle istruzioni passo passo fornite col prodotto ed il fissaggio rapido tramite le sole 4 viti ed alcuni ganci per far aderire al meglio su tutta la superficie il backplate.

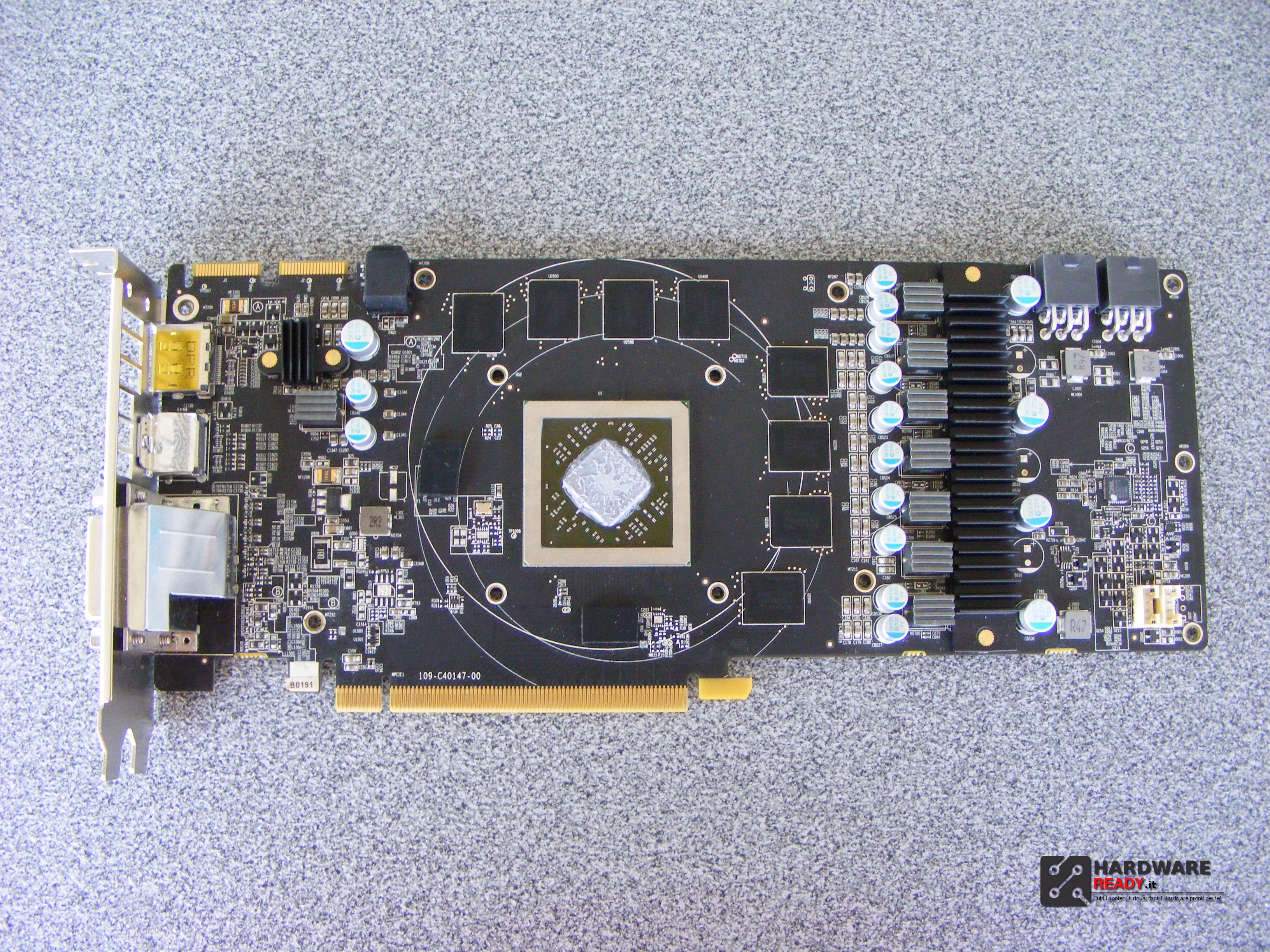

Iniziamo rimuovendo il dissipatore originale della scheda e ripulendo il chip dalla vecchia pasta termica ( pulire anche la polvere non fa male… e soprattutto fare molta attenzione a non spanare le piccole viti).

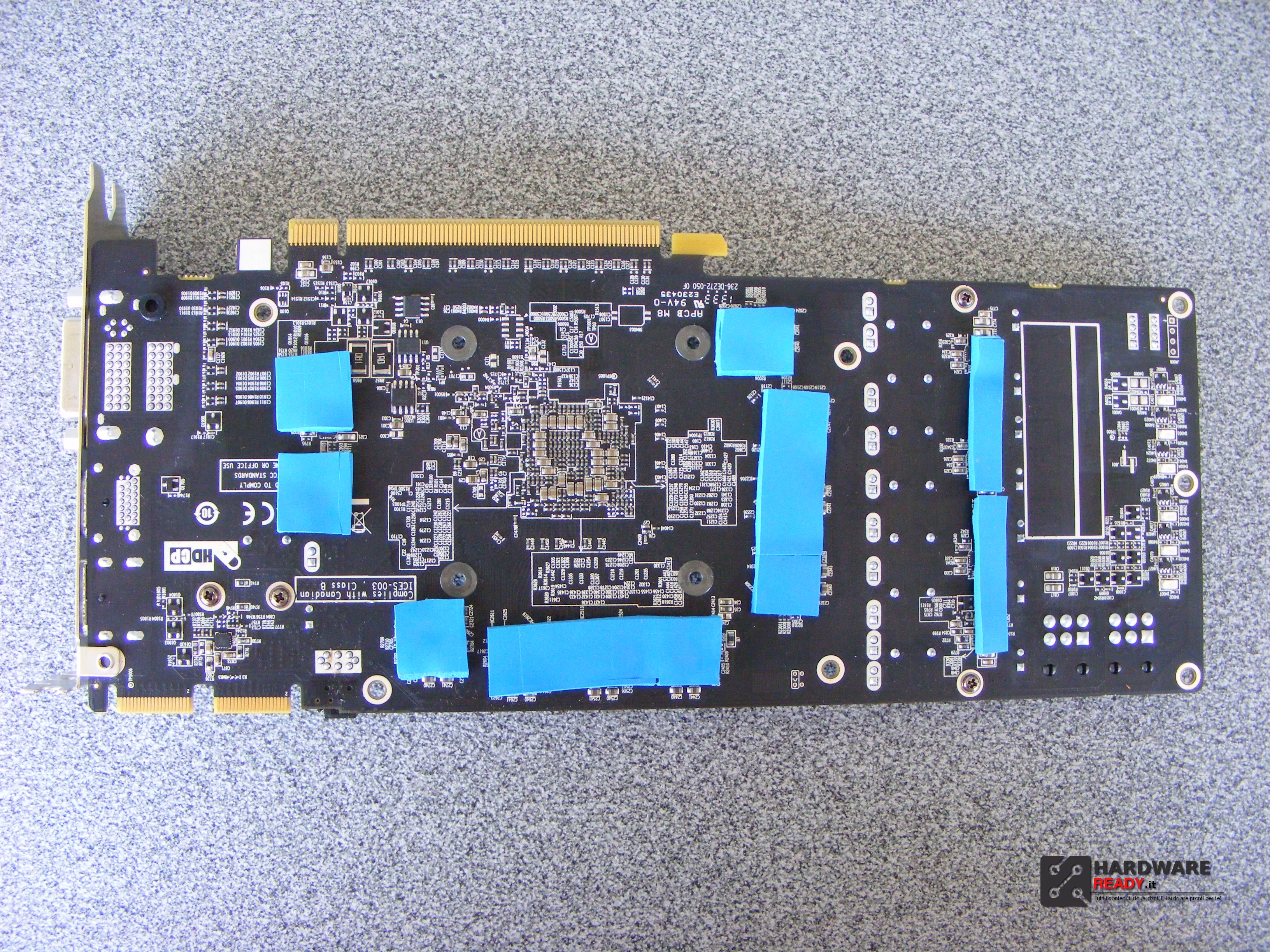

Sul retro dovete applicare i pad termici forniti col dissipatore in prossimità delle zone calde. Quindi dove sono collocate le memorie e le fasi di alimentazione della scheda. Per ottimizzare la dissipazione ed equilibrare il contatto con il backplate, è consigliato utilizzare i pad termici in eccesso o dei semplici gommini dello stesso spessore (applicandoli come abbiamo fatto noi nella parte sinistra della scheda).

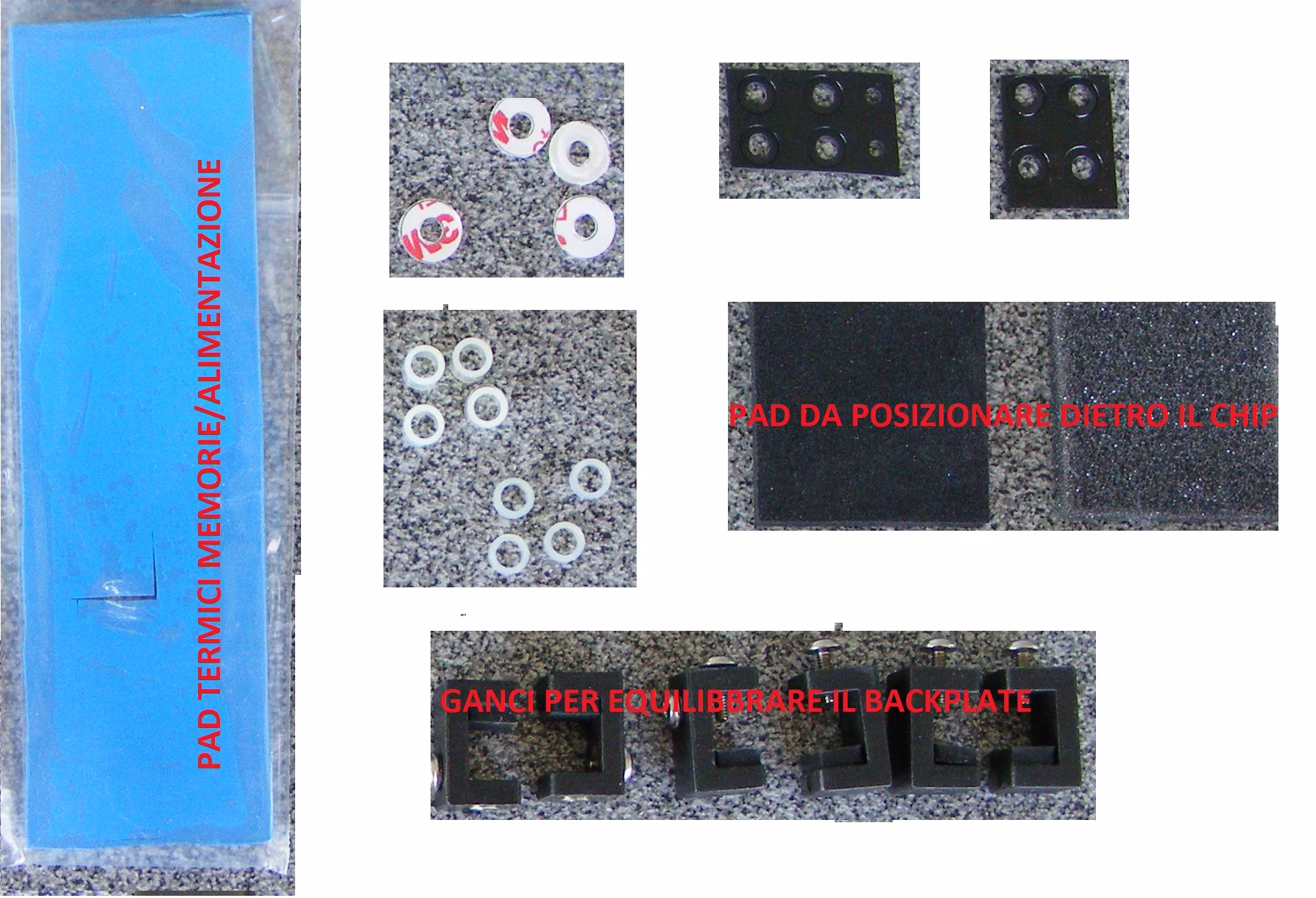

Per non fare confusione faccio una piccola legenda del necessario e dove applicarlo. Il pad in spugna è da posizionare dietro il chip, serve per evitare eventuali contatti. I distanziali serviranno ad ottenere la massima aderenza con il chip alla piastra in rame, ma non sempre sono obbligatori nel montaggio.

Applicando le 4 viti con controdadi e rondelle nere negli appositi fori sulla piastra del radiatore. Successivamente si può procedere ad applicare il radiatore sulla GPU e fissarlo al backplate con le apposite staffe regolabili in orizzontale e dadi lunghi a vite (posizionate il backplate in maniera uniforme al PCB senza andare sui contatti dorati che collegano la scheda nella PCIe).
Ricordate di applicare la pellicola trasparente protettiva (soprattutto su schede con PCB così lungo) dopo averla ritagliata come indicato dalle istruzioni e posizionare per bene il Backplate. Stringendo i 4 dadi lunghi sulle staffe il backplate si alzerà sulla parte posteriore, basterà applicare con attenzione i ganci e stringere le viti.

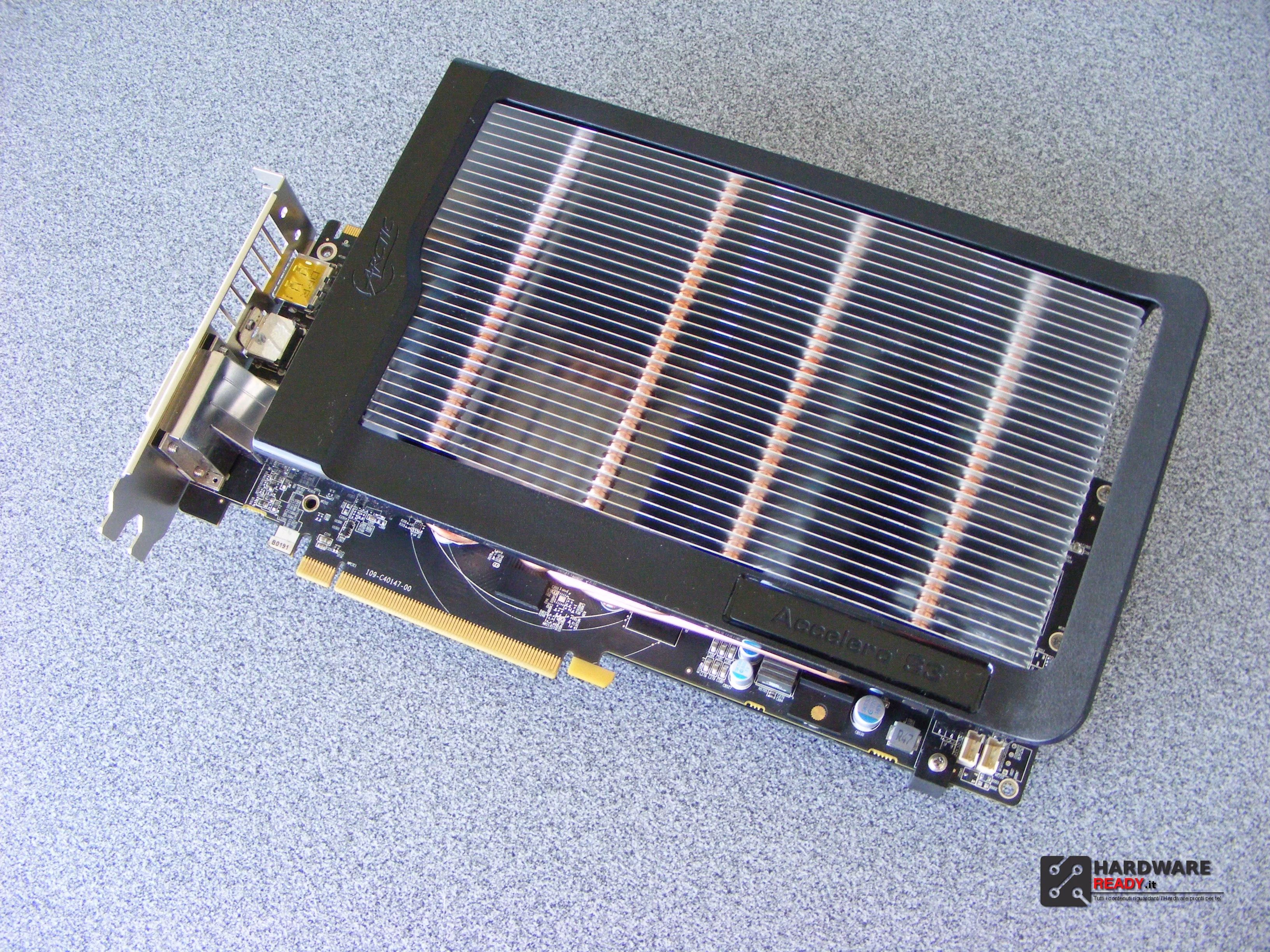

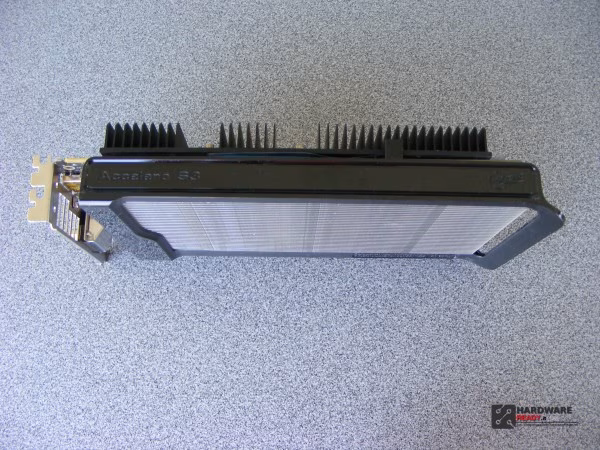

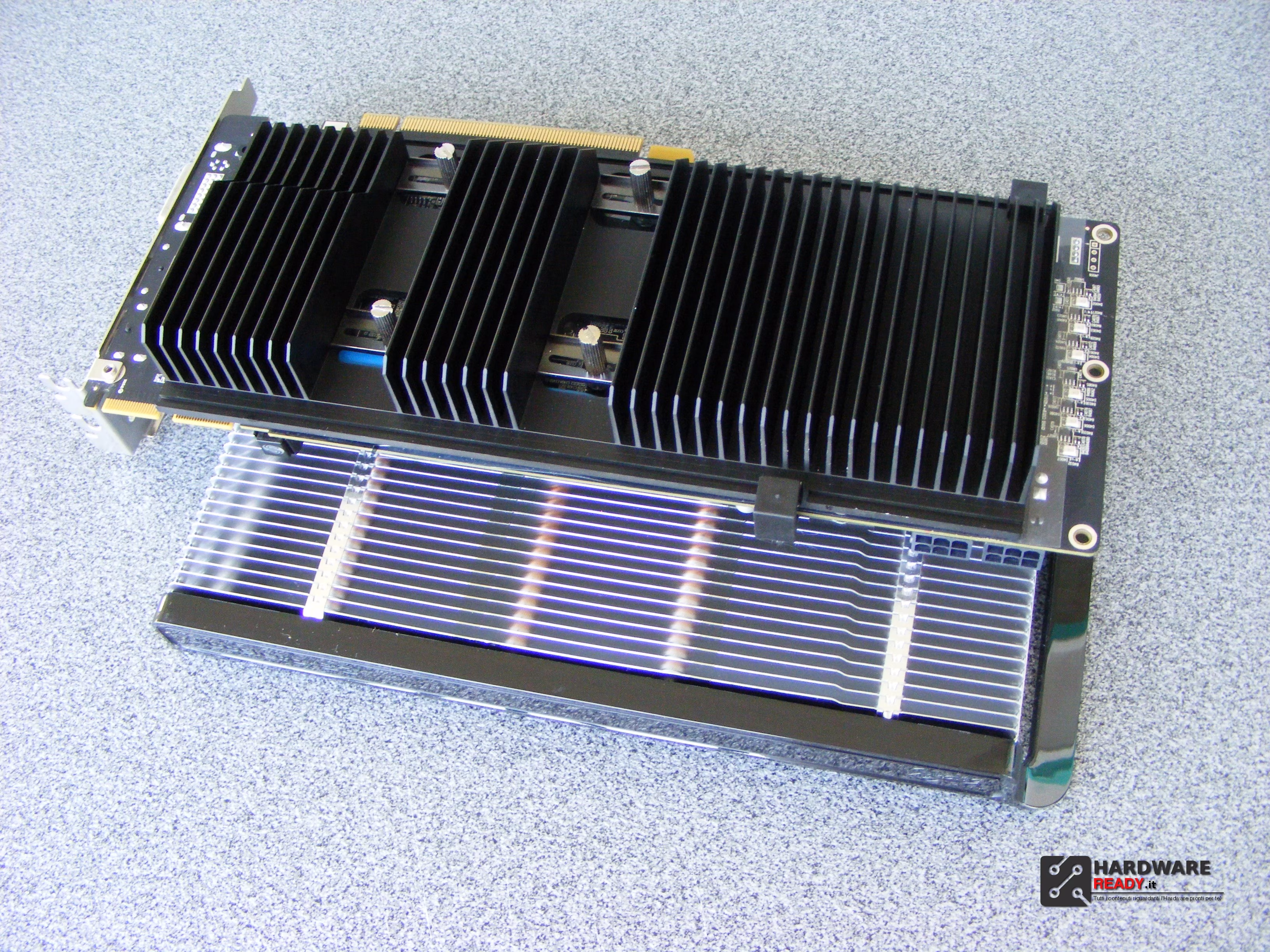

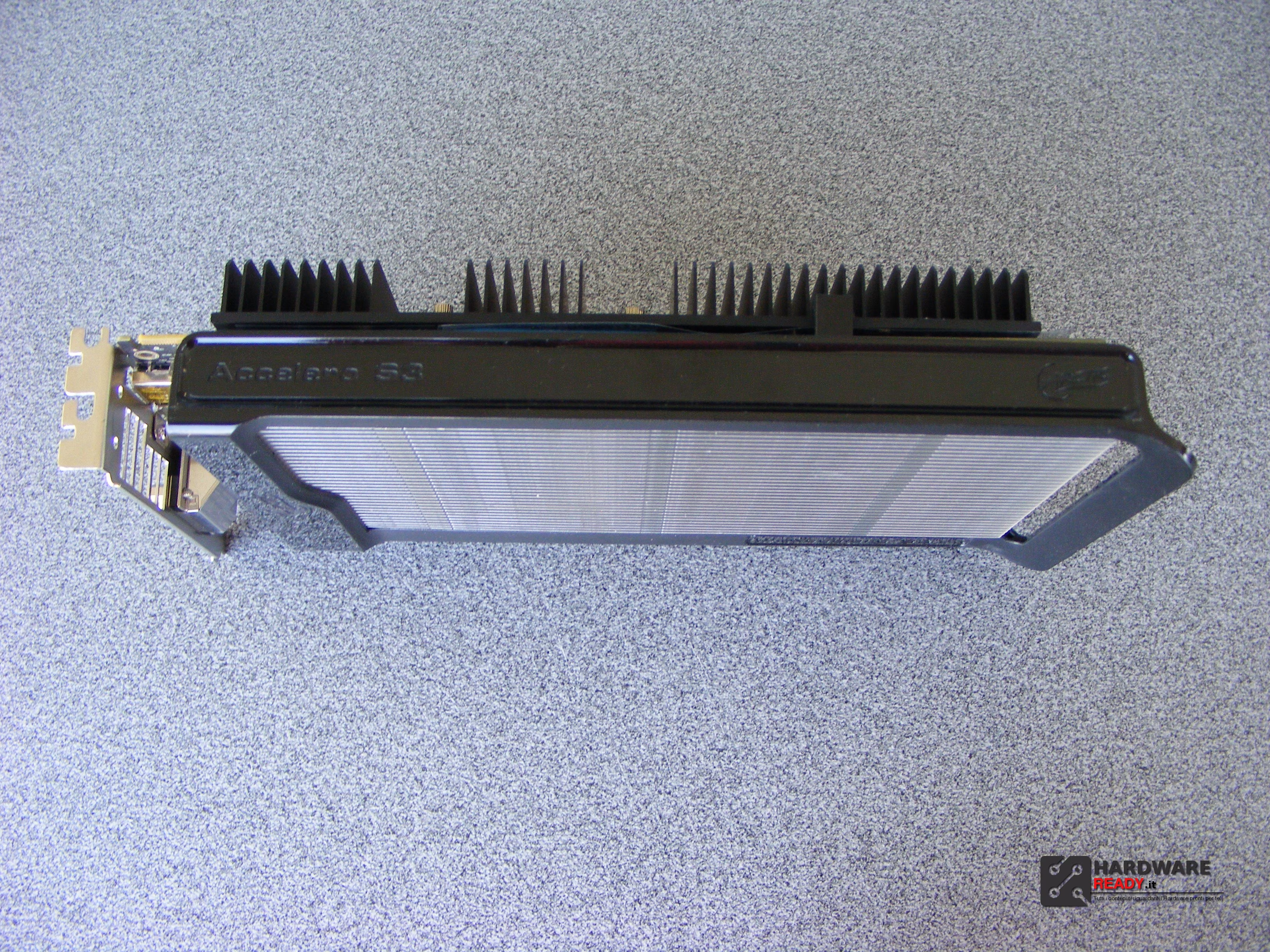

Perfetto! Il design è piacevole e curato, anche se di notevoli dimensioni il tutto.
Nel montaggio sono stati essenziali i clip a vite, il backplate si alzava notevolmente fissando sul chip il resto.
Una volta concluso il montaggio passiamo ai test.

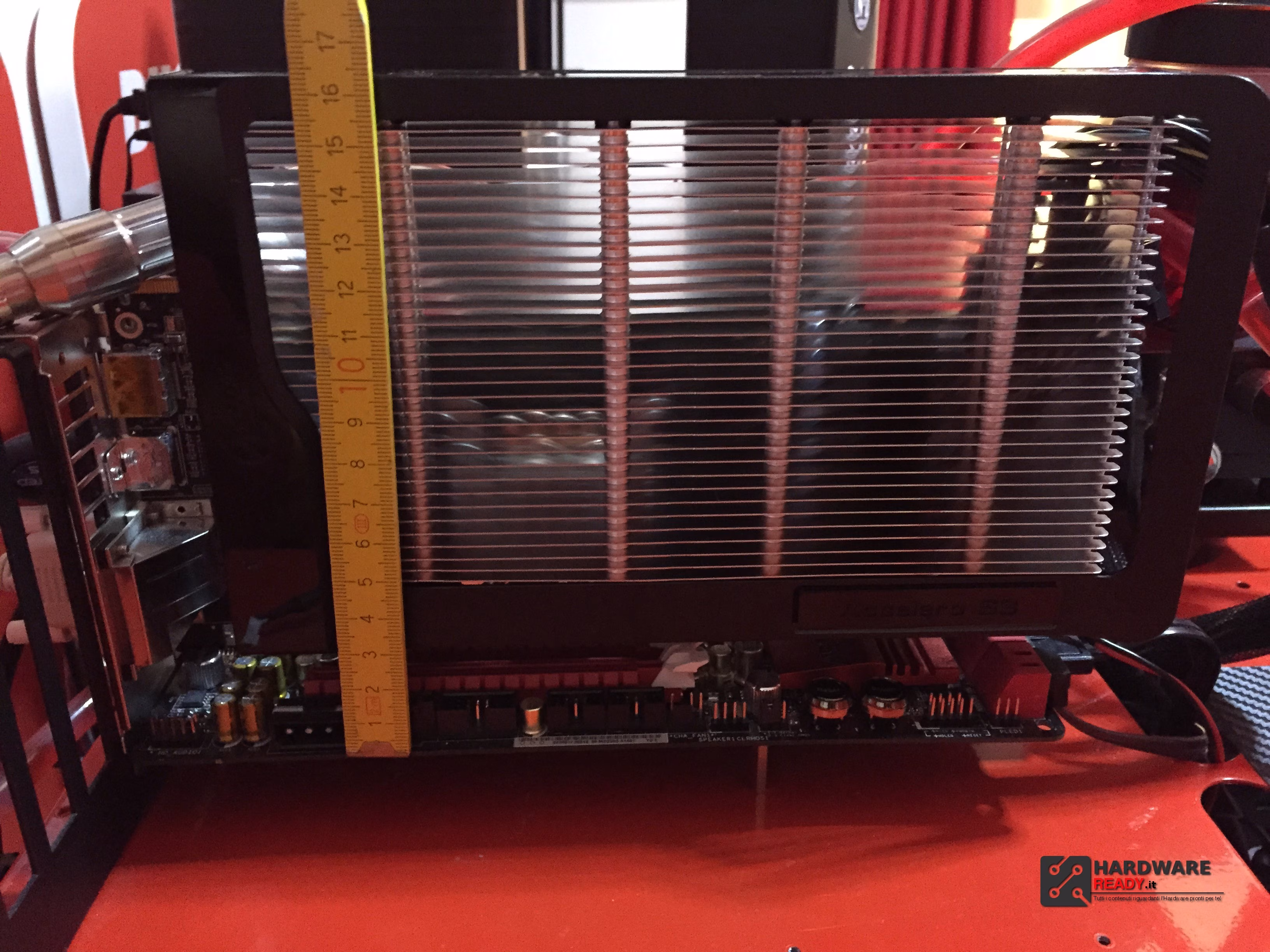

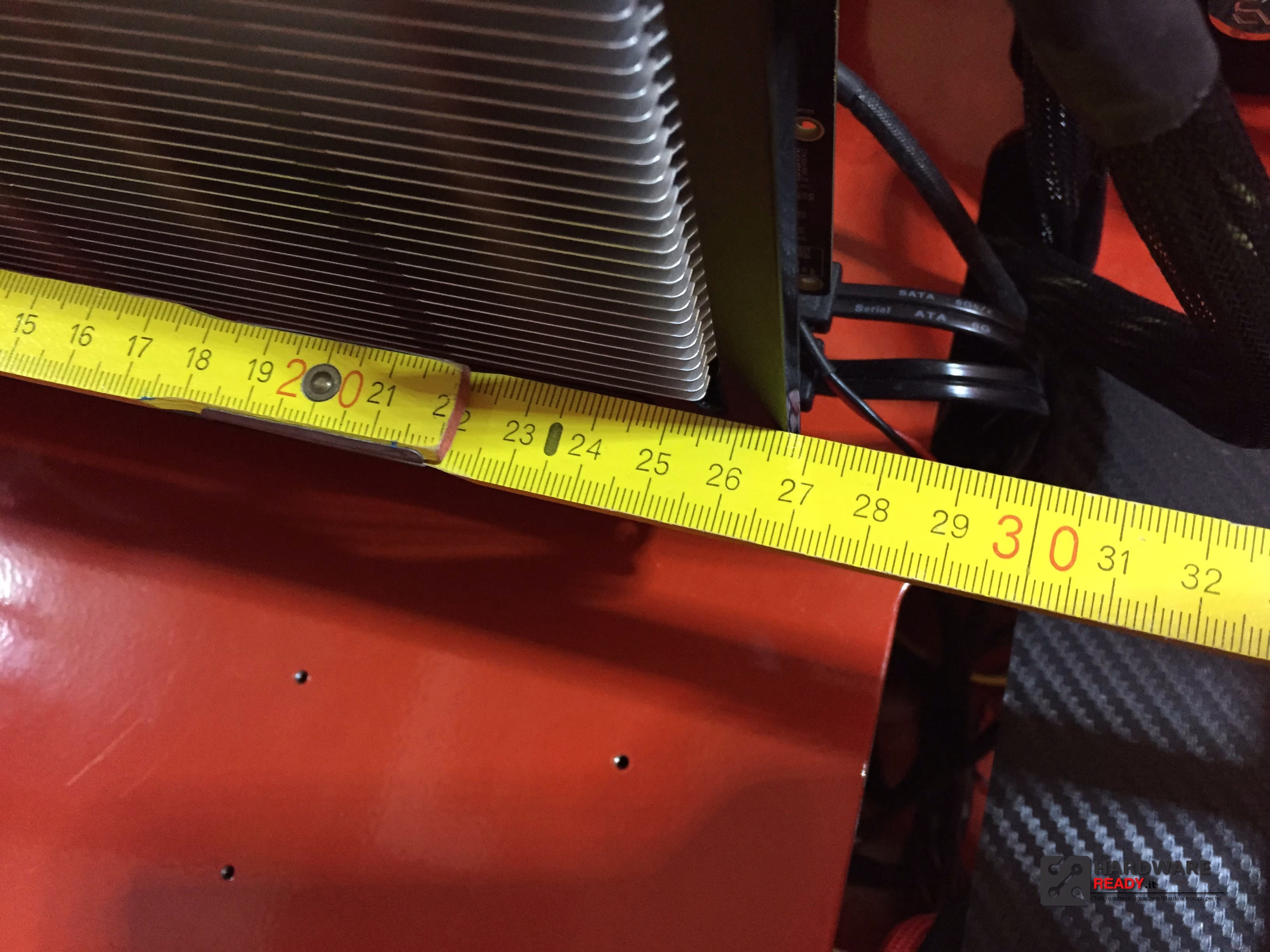

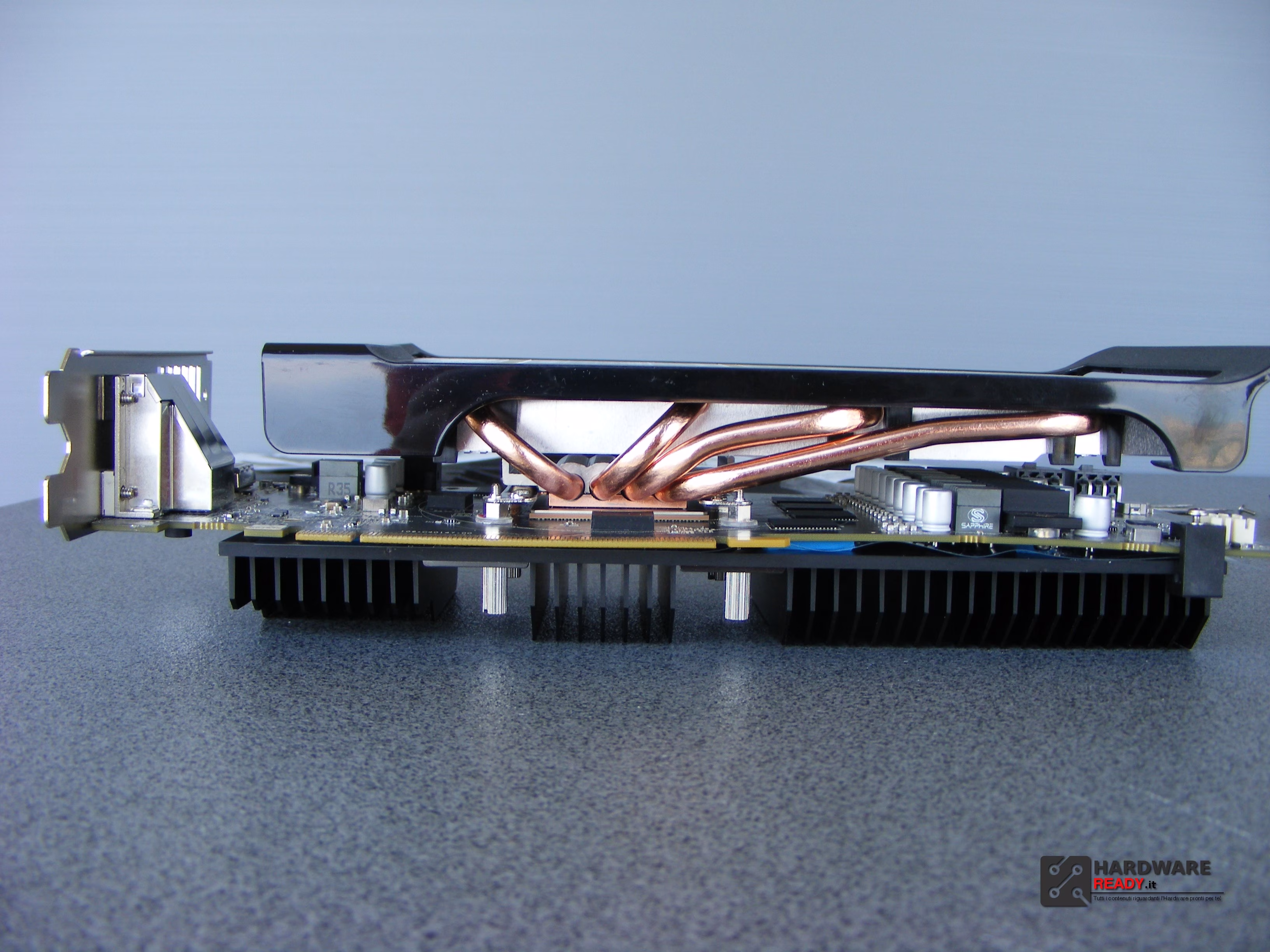

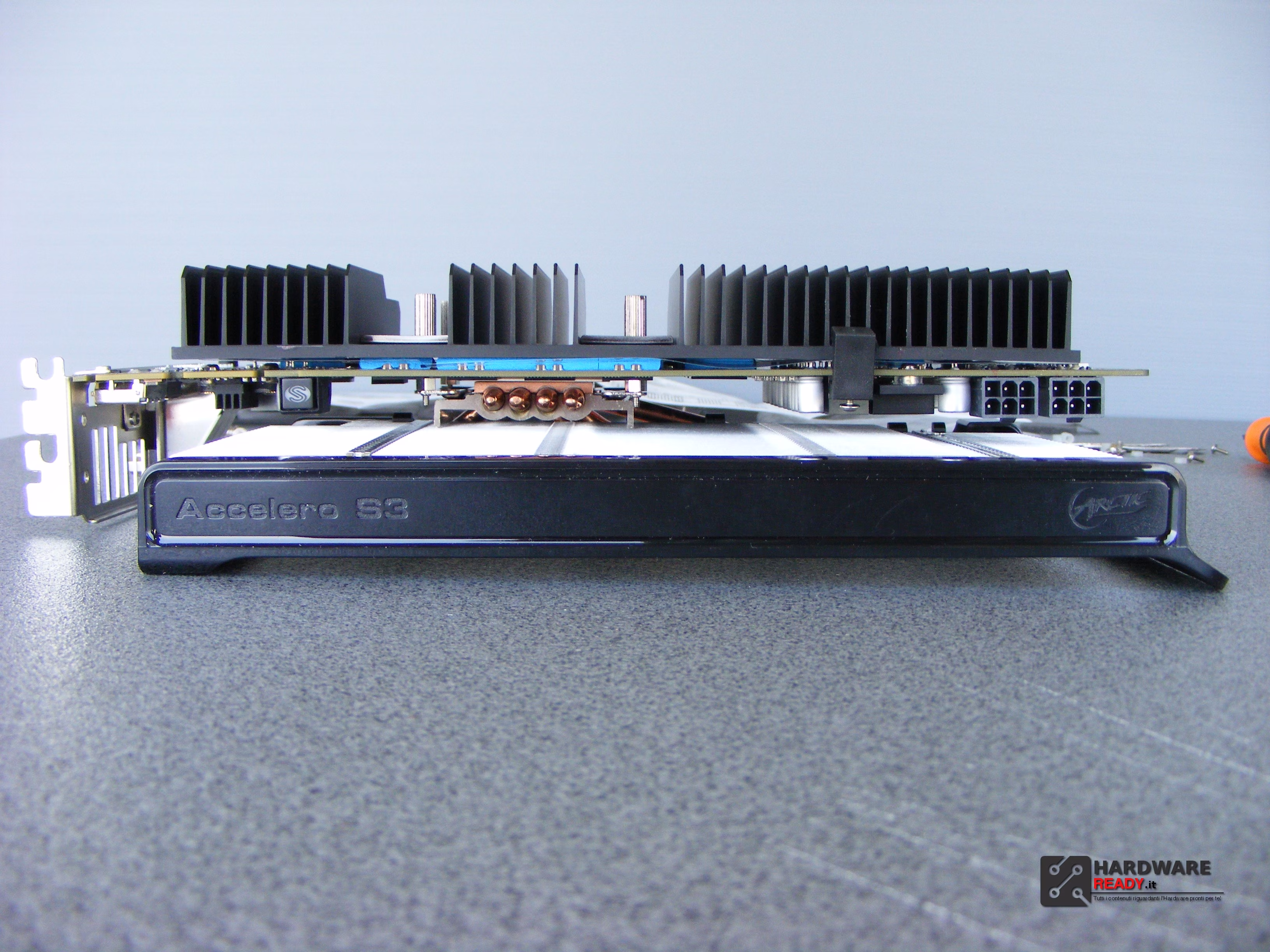

Le dimensioni della scheda con il dissipatore montato sono notevoli

La configurazione utilizzata è la seguente:

Abbiamo deciso di mettere a dura prova il nuovo dissipatore passivo di Arctic.
I test sono stati effettuati con una 270X Toxic di Sapphire, una delle schede più potenti compatibili con l’Accelero S3 e con la pasta termica fornita col dissipatore, ovvero la MX-4.

Abbiamo utilizzato 2 benchmark sintetici ed 1 gioco per verificare l’effettive prestazioni dissipanti. Tutti i test sono stati effettuati con una temperatura di 28° ambiente ed in due sessioni distinte; la prima in maniera totalmente passiva e la seconda applicando una ventola in direzione del radiatore
Ovviamente non abbiamo applicato Overclock di alcun tipo, non era il caso di spingere su un dissipatore passivo che è progettato per offrire silenziosità.

• Unigine Heaven
• 3D Mark Firestrike
• Battlefield 4

Test e Prestazioni

IDLE

STRESS Battlefield 4

STRESS Heaven

STRESS Firestrike

Rumorosità

Inutile raccogliere dati… L’accelero S3 è un dissipatore con un rumorosità pari a 0 db, quindi si avvertirà nell’utilizzo solo il resto del sistema.

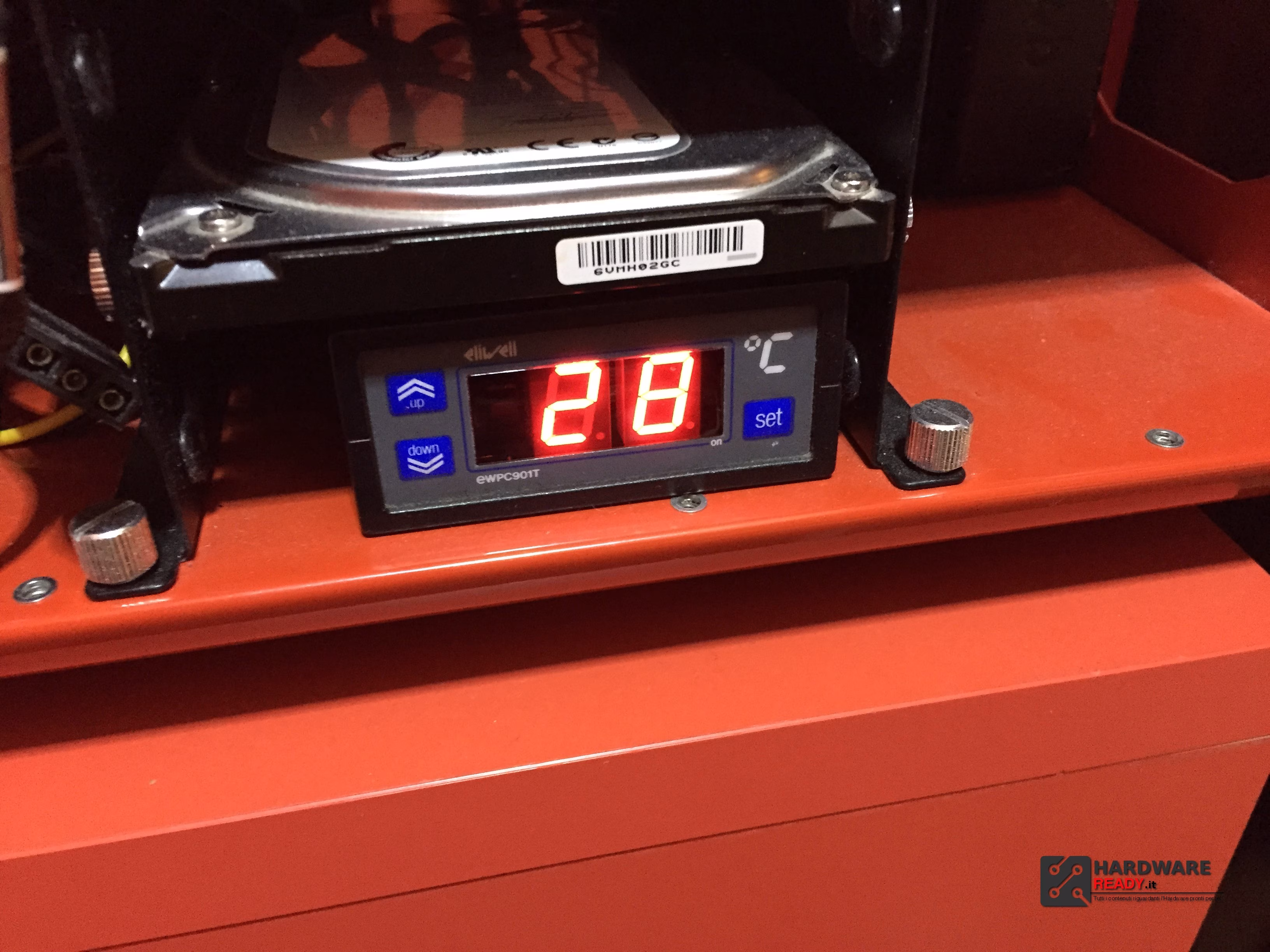

Termometro Ambientale

L’analisi è completa e non possiamo che essere soddisfatti del prodotto.
Un dissipatore ben costruito e fornito con un ricco bundle, dalla staffa per evitare che si pieghino le VGA oltre 20cm all’ottima pasta termica MX-4 dell’azienda stessa.

Tutto perfetto.
Montaggio semplice con sole 4 viti e dadi, radiatore frontale generoso con 4 heatpipes e piastra a contatto con il chip in rame al 100%, pad termici di qualità, backplate brevettato fantastico e dettagli come le clip a viti fornite per equilibrare il backplate fissandolo uniformemente.

Le prestazioni sono ottime, considerando i 28° ambiente in questo periodo e la GPU utilizzata.
Abbiamo forzato la mano con una R9 270X Sapphire Toxic, una delle schede più prestanti su cui si può montare l’Accelero S3 (Arctic stessa consiglia di adoperare il Kit Turbo Module). Tanta compatibilità su schede video AMD e NVIDIA.

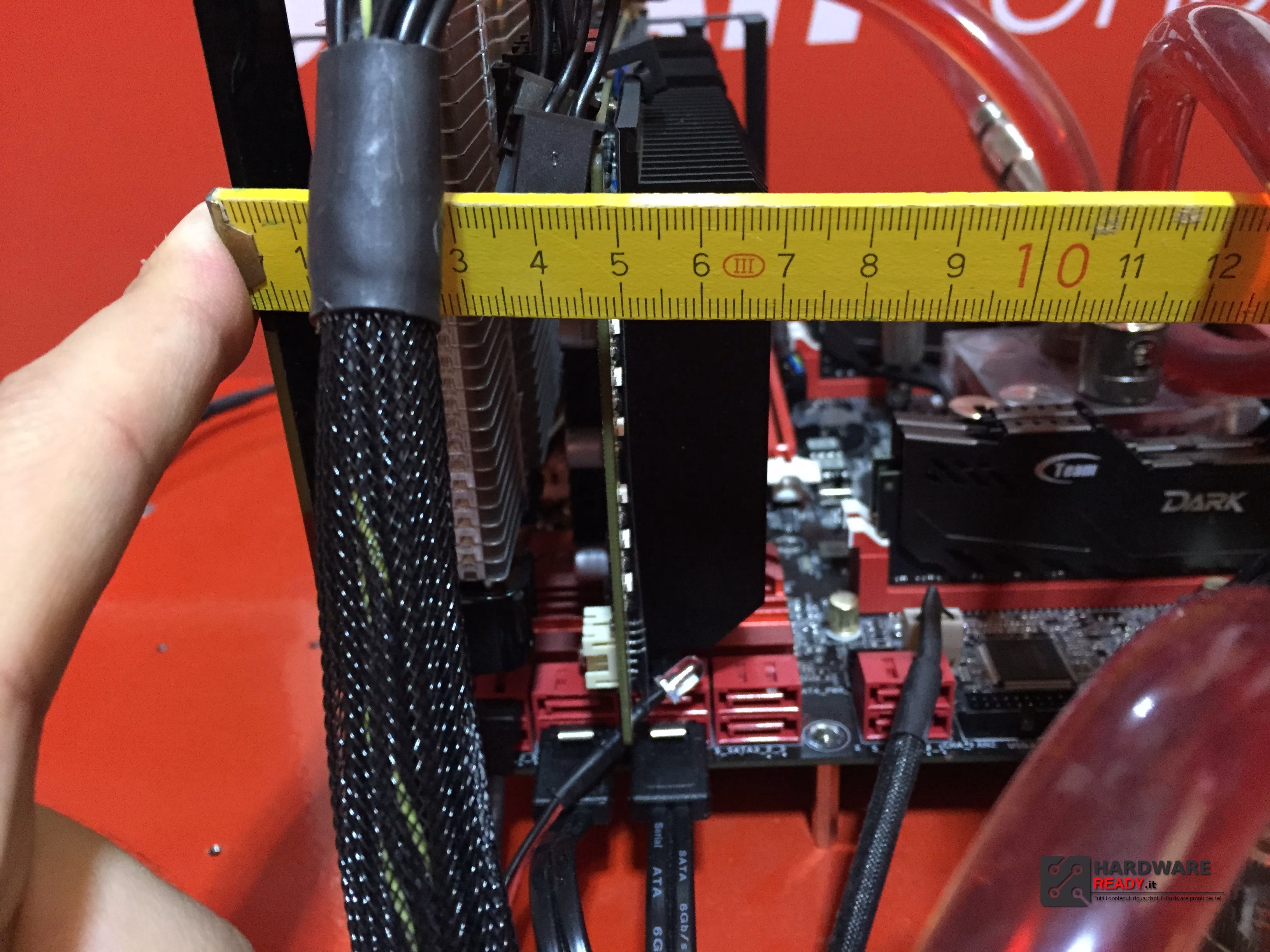

Consigliamo di acquistare dei piccoli dissipatori per le memorie, queste vengono dissipate sul retro, ma sul frontale non hanno contatto con nulla. Segnaliamo il notevole ingombro, parliamo di 170mm circa in altezza e 3 slot (controllate che vi entri nel case per l’altezza).

Il prodotto è sicuramente frutto di una progettazione e sviluppo eccellente, ripaga il lavoro in prestazioni davvero ottime annullando totalmente la rumorosità dei dissipatori reference/custom. Per chi predilige la silenziosità è un prodotto fantastico!

Rapporto qualità/prezzo è buono per il top tra i dissipatori passivi di Arctic. Disponibile su Amazon al prezzo di 36,99€, notevolmente meno del listino ufficiale di 54,99€.

VOTO

AWARD

Siamo molto soddisfatti, un plauso ed un ringraziamento ad Arctic per il sample fornitoci.
