Oggi analizziamo in esclusiva Europea una motherboard completa per socket AM3/AM3+ a 8-Core di AMD fino a 220w che si colloca in fascia medio/alta. La versione Extreme6 di ASRock è una delle migliori proposte presenti sul mercato per l’ottimo rapporto qualità/prezzo. La scheda madre è munita di una sezione di alimentazione Digi Power a 8+2 Phase Design, supporta 4 banchi di RAM DDR3 fino a 2450+ (OC), connettore M.2  Socket PCIe Gen2 per il collegamento di SSD con banda di 10Gb/s, sezione Audio dedicata Purity Sound 2 e supporto a 3 Way SLI e CrossFireX, il tutto con condensatori di alta qualità Nichicon 12K Platinum.
Analizziamola nel dettaglio.

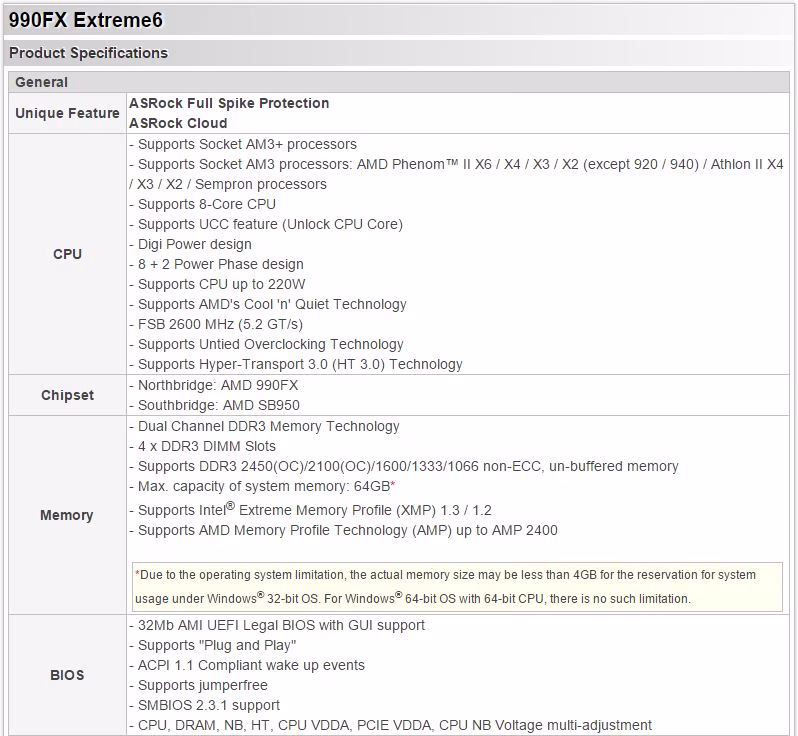

1. Supports Socket AM3+ / AM3 processors
2. Supports 8-Core CPUs
3. Supports 220W AMD FX-9590 & FX-9370 CPUs
4. Nichicon 12K Platinum Caps, Digi Power, 8 + 2 Power Phase Design
5. Supports Dual Channel DDR3 2450(OC)
6. 3 PCIe 2.0 x16, 2 PCIe 2.0 x1
7. Supports AMD 3-Way CrossFireX™, NVIDIA^® Quad SLI
8. 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec), Supports Purity Sound™ 2 & DTS Connect
9. Qualcomm^® Atheros^® Gigabit LAN
10. 5 SATA3 . 1 M.2 (PCIe Gen2 x2 & SATA3) . 1 eSATA3
11. 7 USB 3.0 (2 Front, 4 Rear, 1 Vertical Type A) . 10 USB 2.0 (4 Front, 6 Rear)
12. Supports ASRock Cloud, Full Spike Protection, X-Boost

Ecco il link al supporto ufficiale driver e utility AsRock: LINK

La 990FX Extreme6 supporta le CPU 8 Core AMD fino a 220w ed è munita del socket M.2 per il collegamento delle nuove velocissime ed a dimensioni ridotte SSD.

La sezione Audio a 7.1 canali HD è la Putiry Sound 2, isolata per evitare interferenze, e gestita da un chip Realtek ALC1150 con un amplificatore per cuffie NE5532 a 115dB.

La sezione di alimentazione è molto curata e con tutti componenti di qualità come vediamo anche nei condensatori dei Nichicon 12K Platinum Caps che forniscono maggiore stabilità ed un a longevità senza precedenti alla scheda madre, anche all’occhio risalta molto il colore platino nel complesso della scheda.

La confezione si presenta con la solita “X” su sfondo nero ed i loghi delle tecnologie di cui è dotata.

Sul retro troviamo la consueta descrizione dettagliata delle peculiarità della Extreme6, il tutto illustrato e ben fatto.

L’interno è diviso a metà, nella parte basse è alloggiata e ben protetta la motherboard, mentre nella parte alta è presente il bundle.

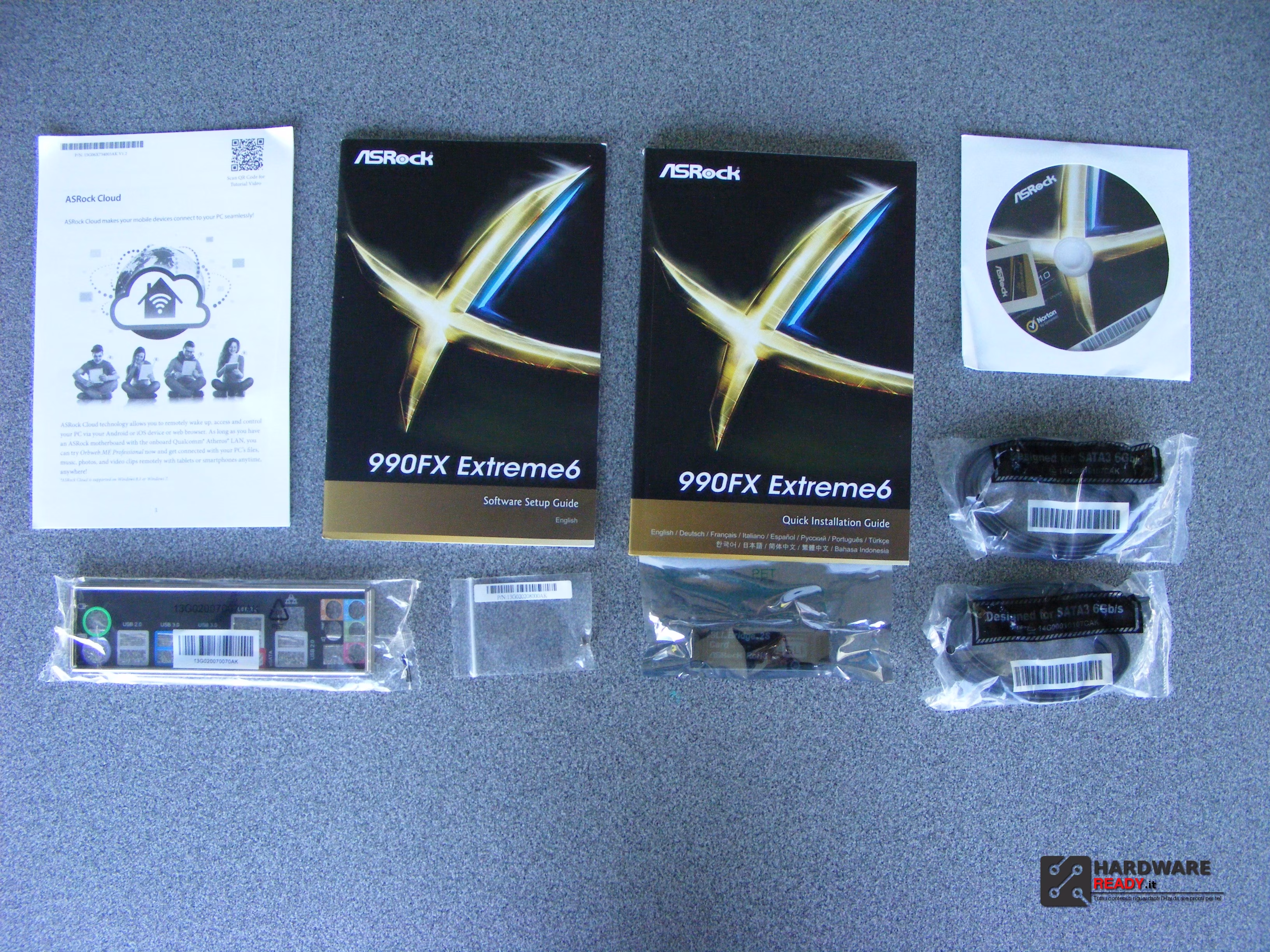

Il bundle comprende: ASRock cloud, setup guide, quick installation guide, CD di supporto con logo adesivo, pannello I/O colorato in base alle uscite, vite per socket M.2, SLI bridge e 2 CAVI SATA3 6Gb/s.

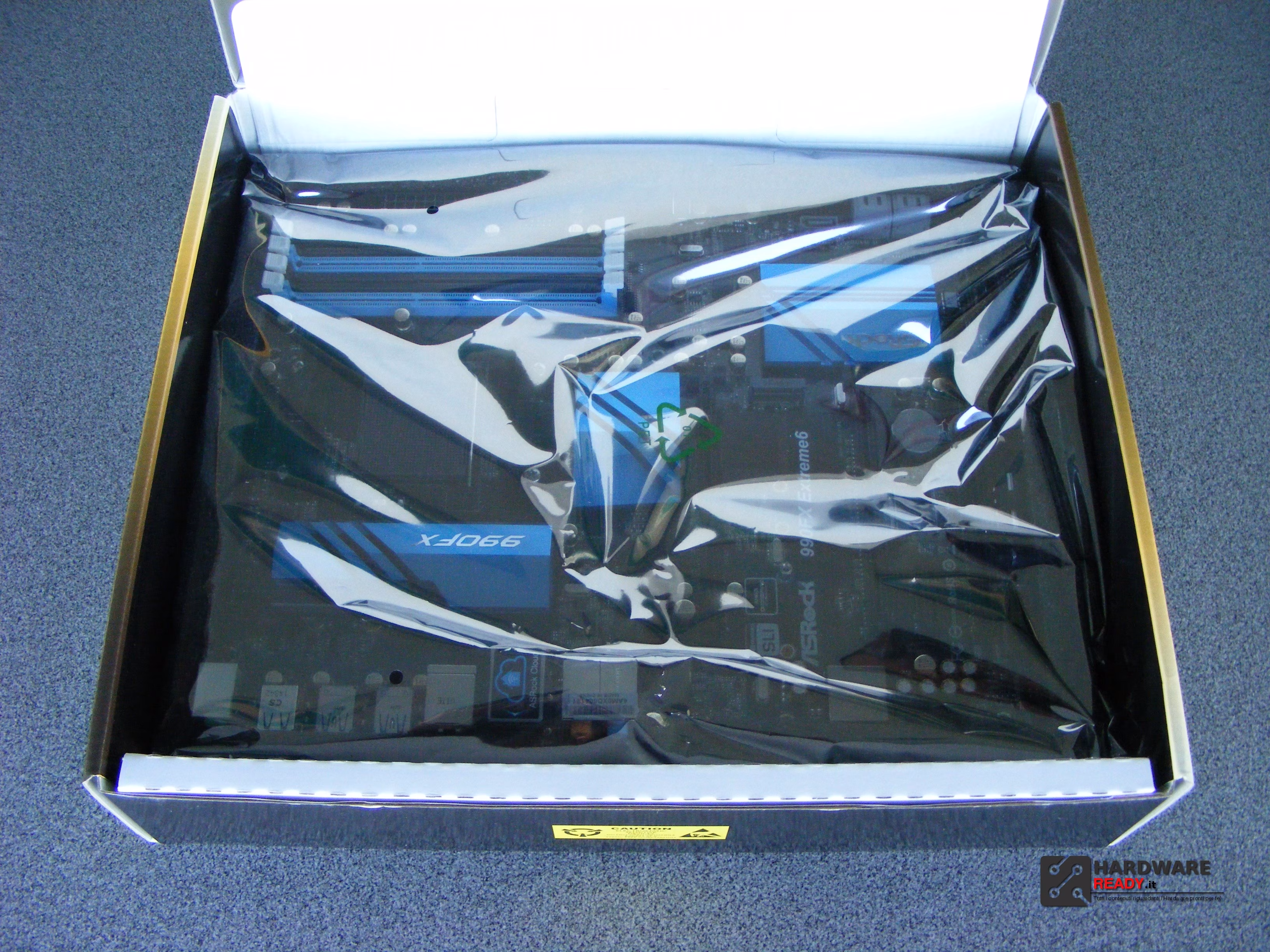

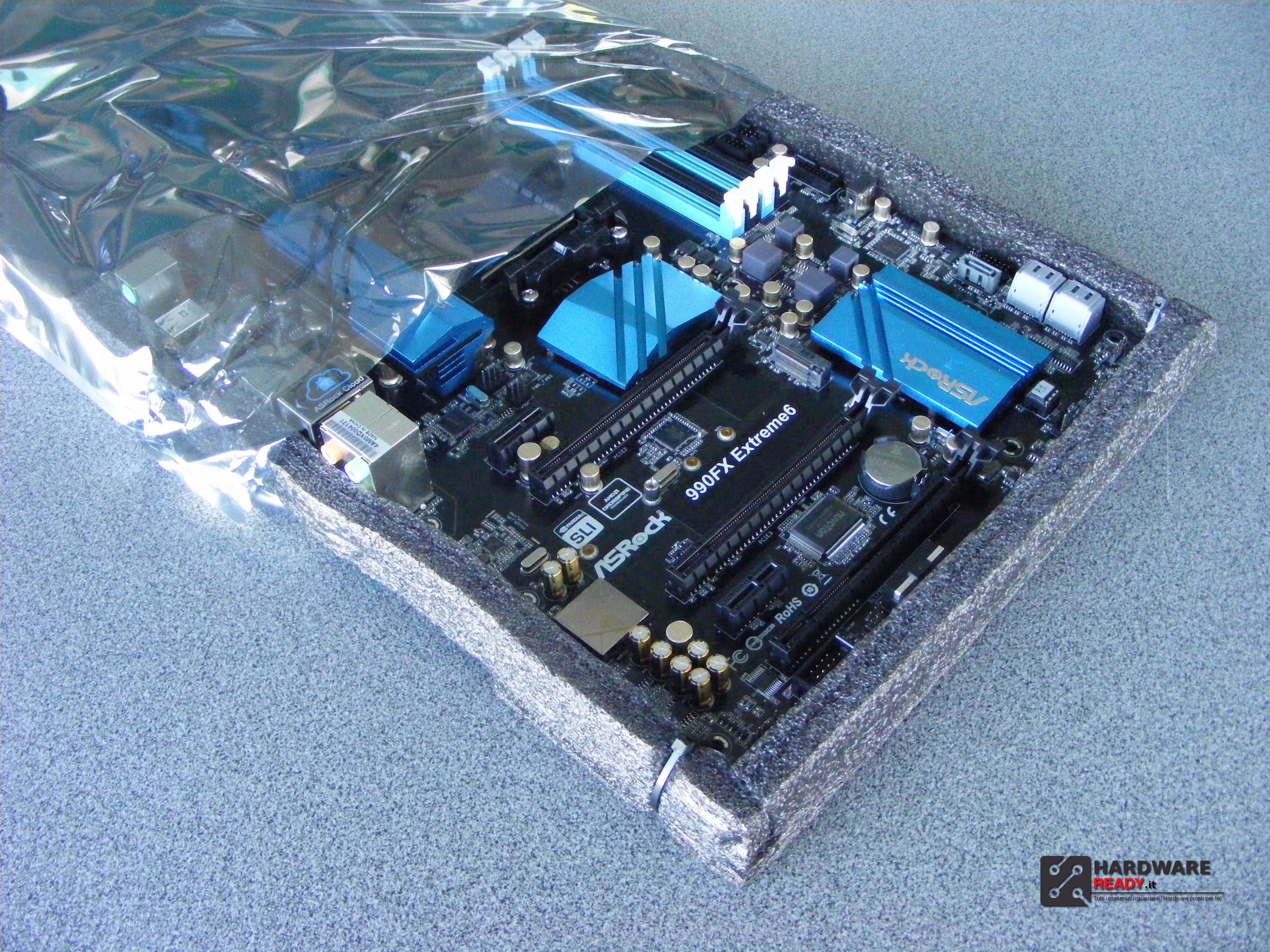

Davvero ottimo ed a prova di urto l’imballo della scheda madre, è alloggiata in una spugna rigida che avvolge il prodotto che è fissato ad esso con 4 fascette ed il tutto avvolto nella consueta plastica rigida protettiva.

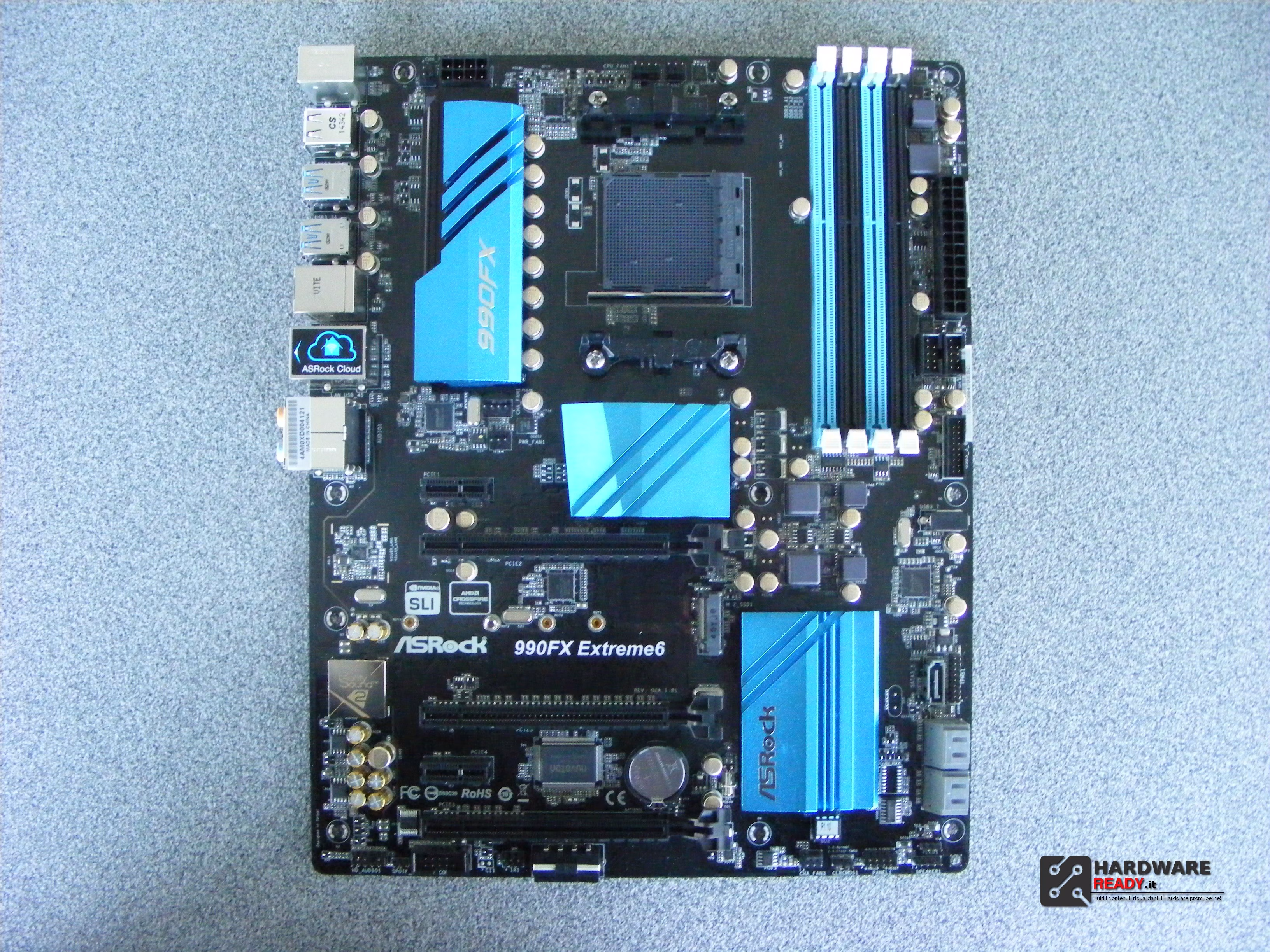

La scheda madre è in formato ATX dove all’occhio risalta subito la qualità dei condensatori Nichicon 12K ed i 3 dissipatori ricavati da un’unico blocco di alluminio ciascuno.

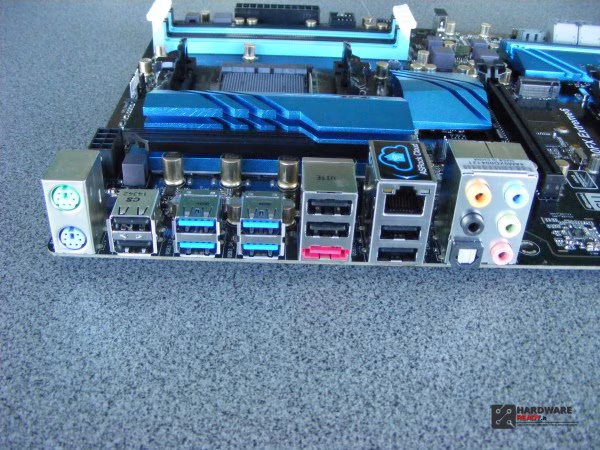

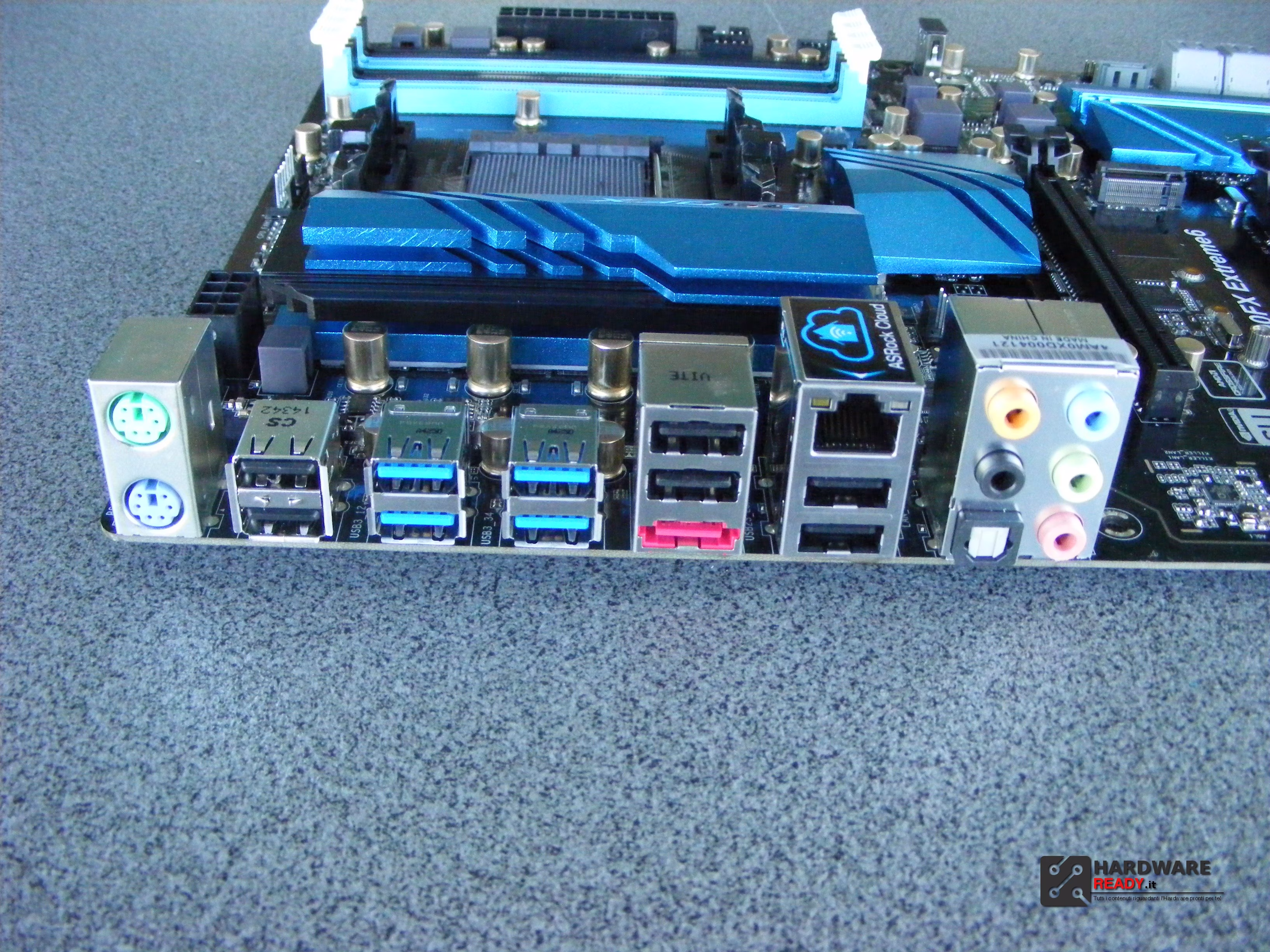

Il pannello posteriore è composto (in ordine da sinistra a destra):
Porte PS2; due USB 2.0; quattro USB 3.0; una porta eSATA; quattro USB 2.0; 1 porta Ethernet; sezione audio con una uscita ottica coassiale e le 5 analogiche (da stereo fino al Surround HD 7.1).

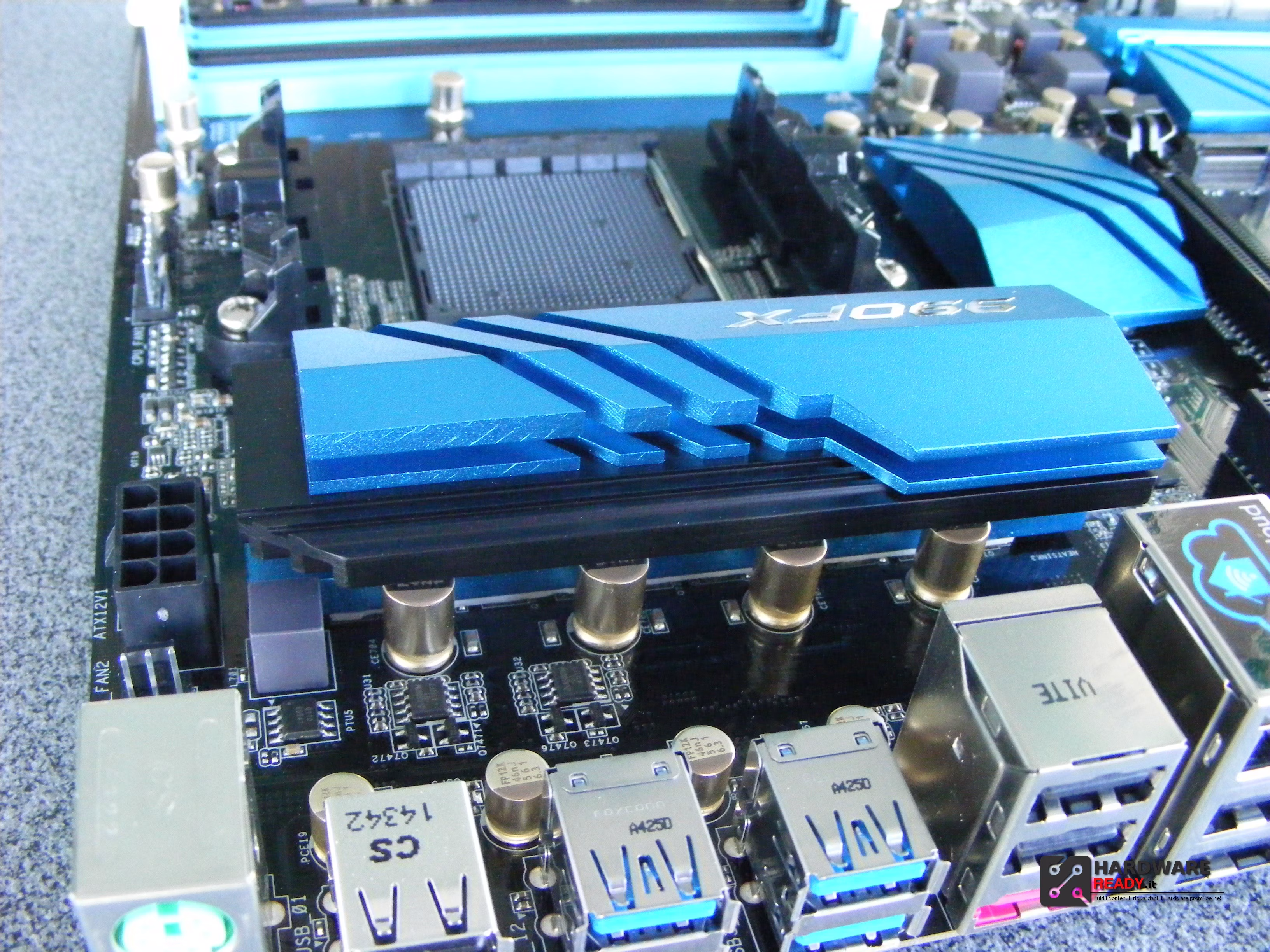

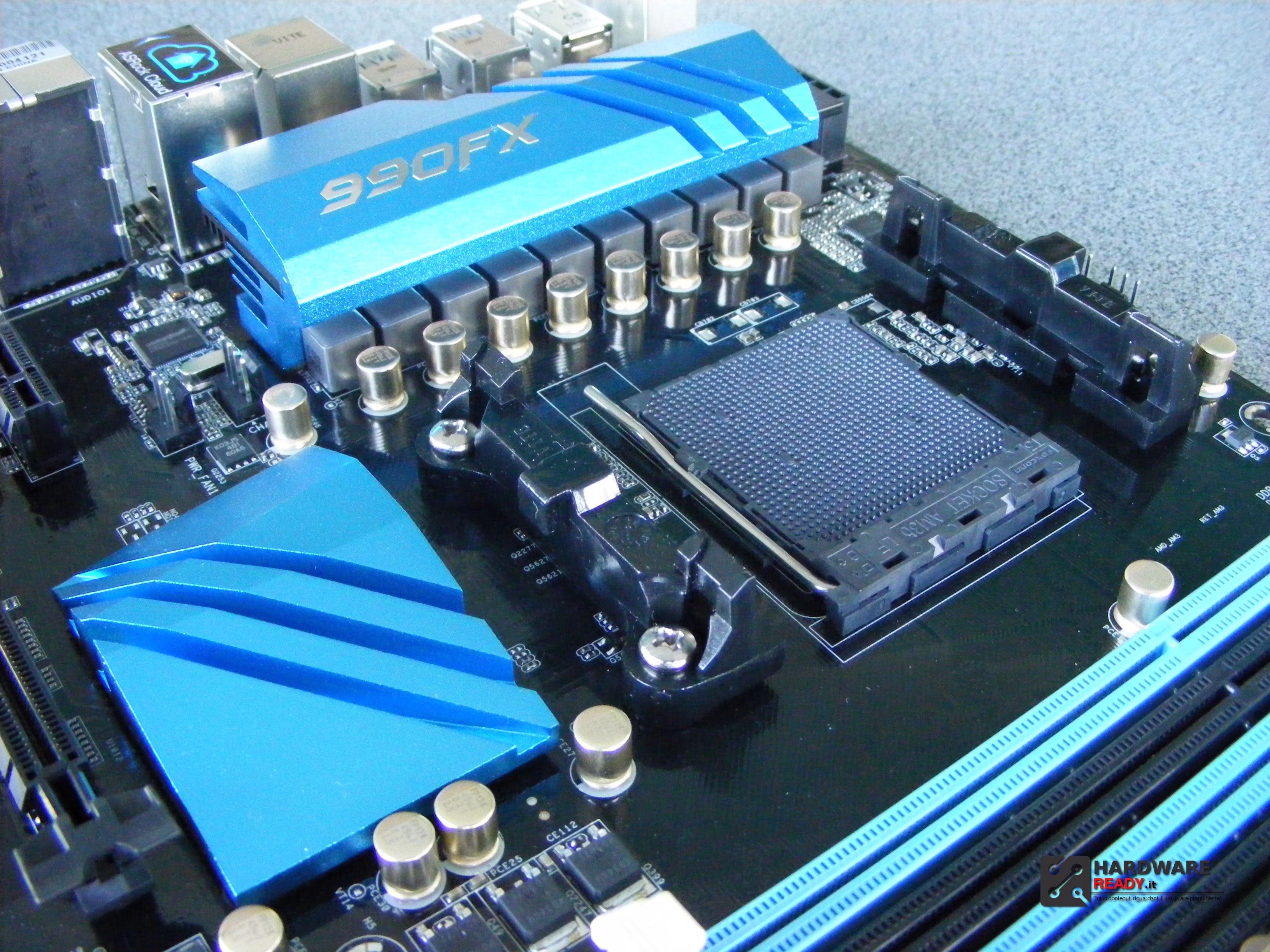

Buona la sezione di alimentazione della Extreme6 ad 8+2 Fasi Digi Power, organizzata in modo molto lineare e con componenti di qualità, il tutto ben dissipato. Sensibilmente migliorata nel complesso la scheda in confronto alla generazione precedente.

Si notano ben 5 canali FAN (6 in totale) intorno al socket a favore di una buona dissipazione della CPU.

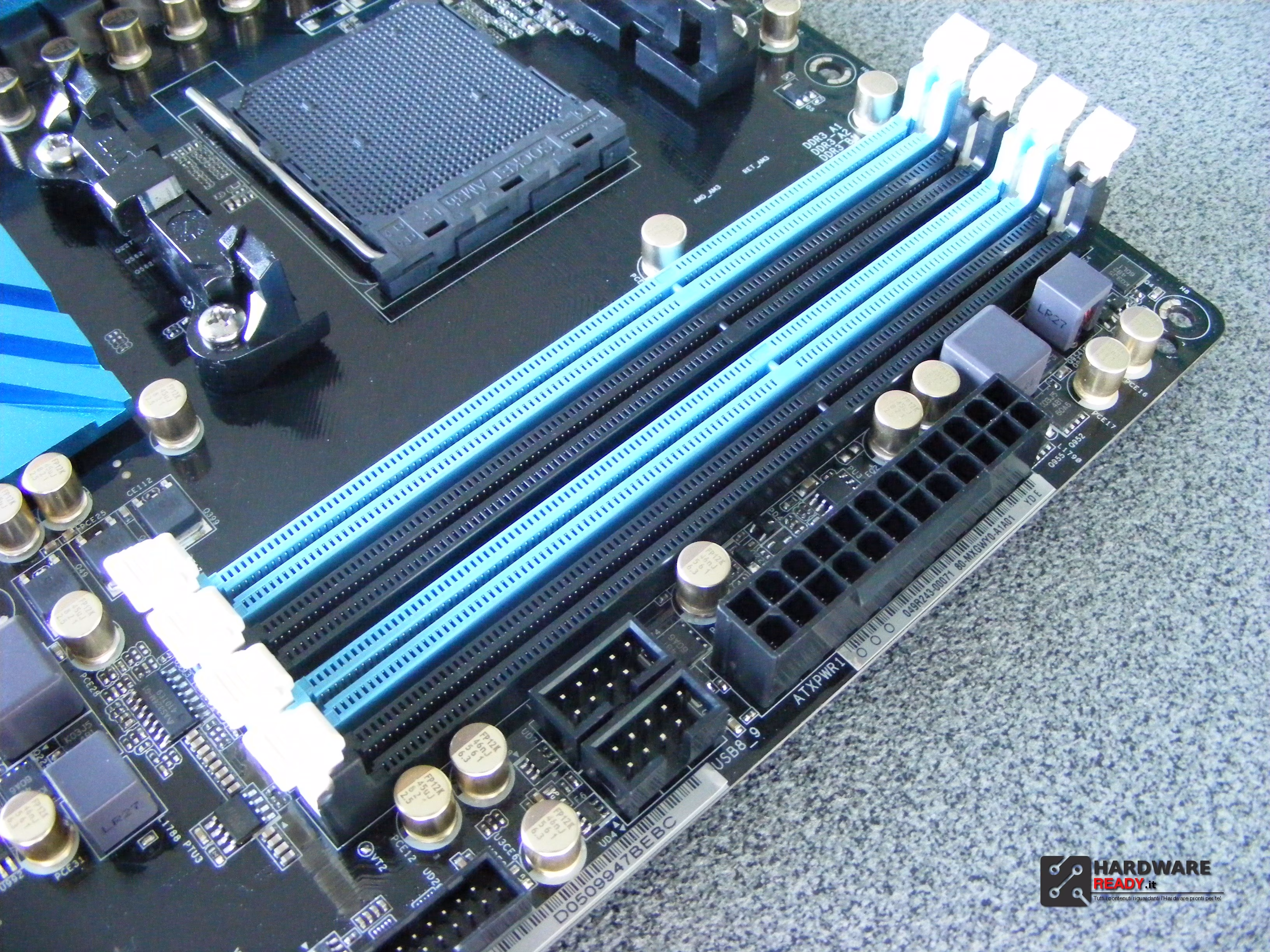

I quattro banchi DIMM che supportano RAM DDR3 fino a 32GB a 2450MHz (OC) in dual channel con doppia colorazione alternata azzurro/nero. Vicino la sezione di alimentazione delle memorie, il connettore 24 PIN di alimentazione, due hub USB 2.0 e uno 3.0.

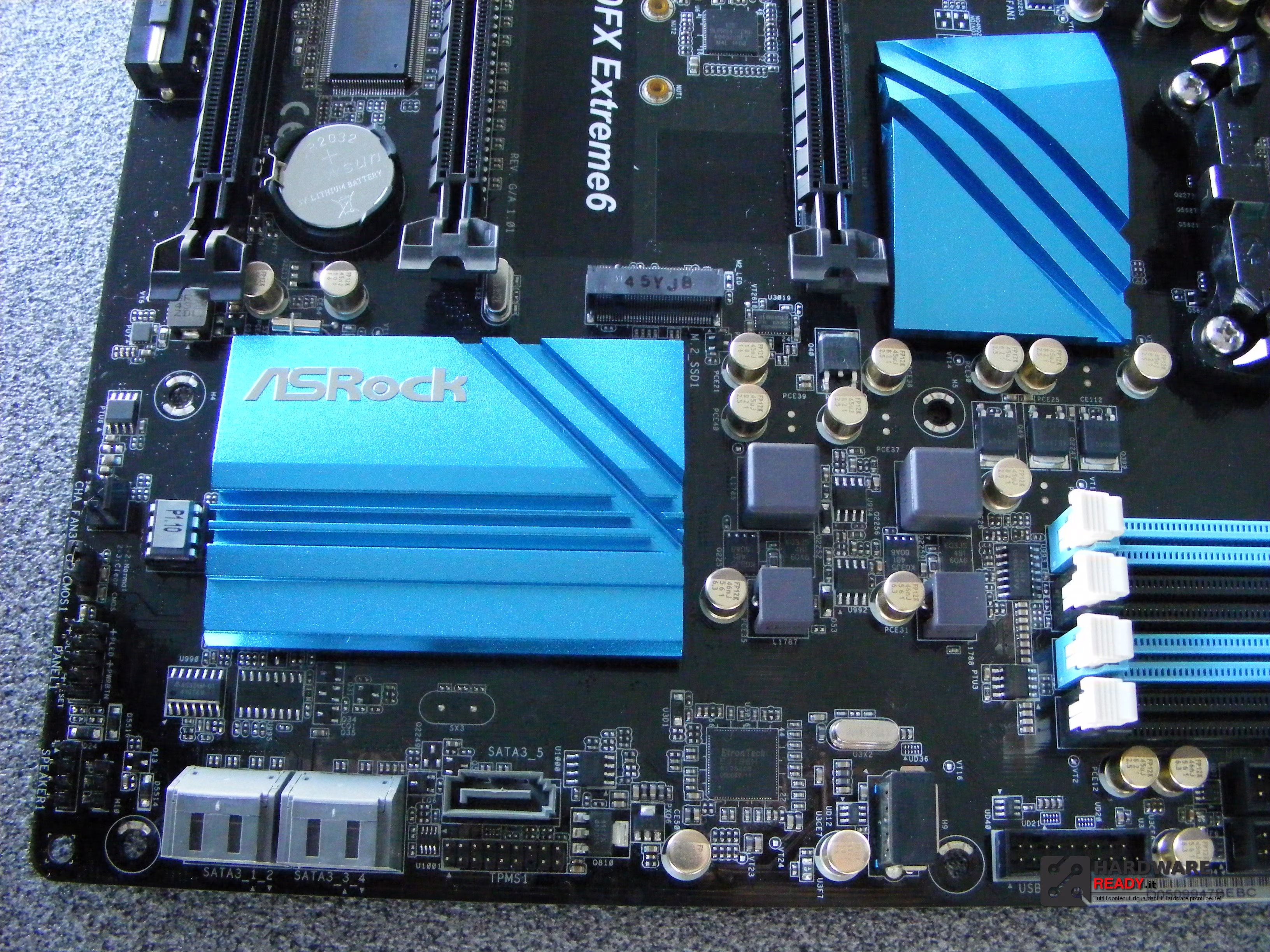

Nella parte bassa troviamo i due dissipatori della Nord e South bridge ed il socket M.2.

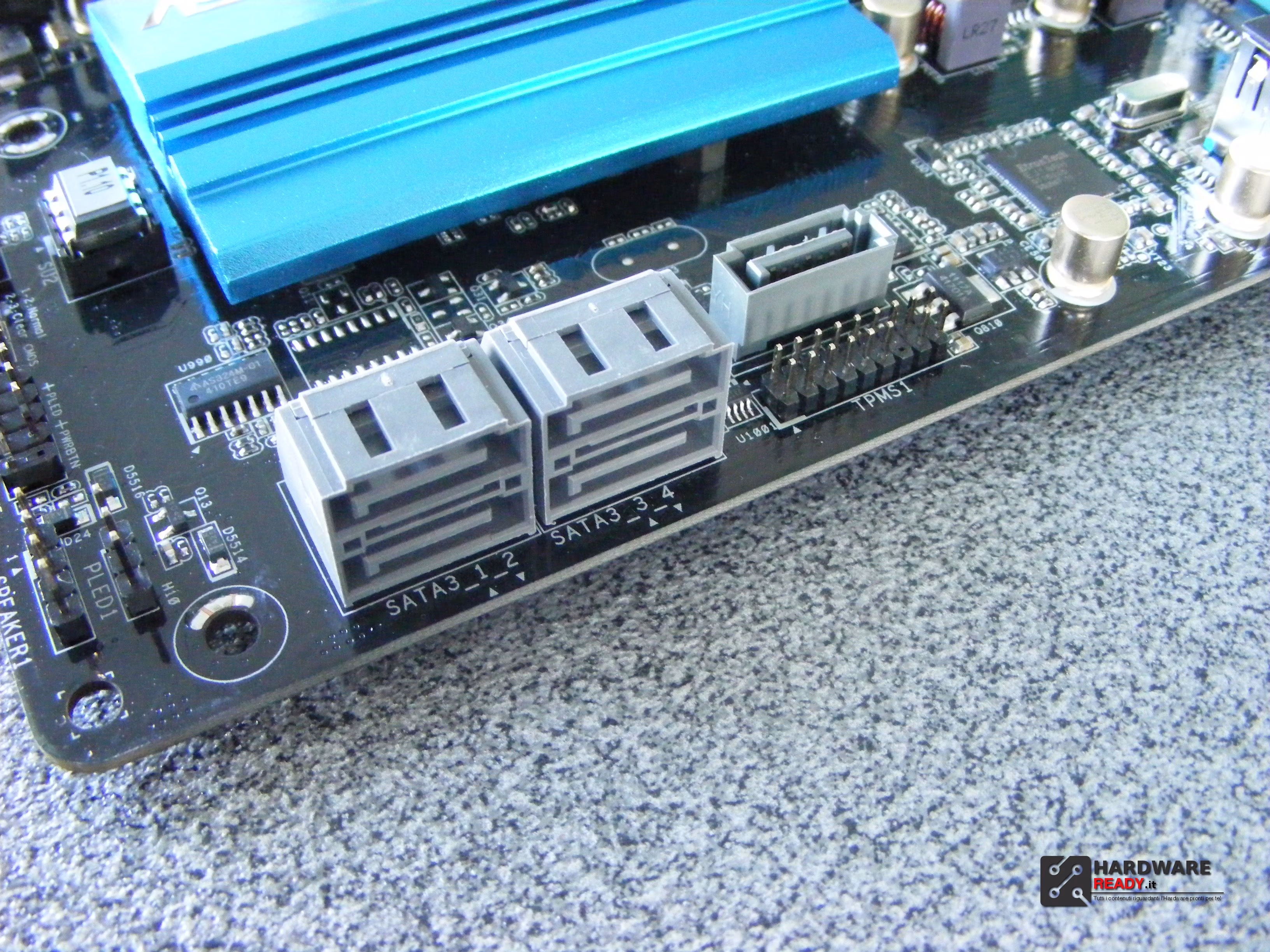

Alloggiata in basso a destra come di consueto 5 connettori SATA3, quattro posizionati a 90° ed uno in verticale vicino al connettore TPM51 per facilitare qualsiasi installazione.

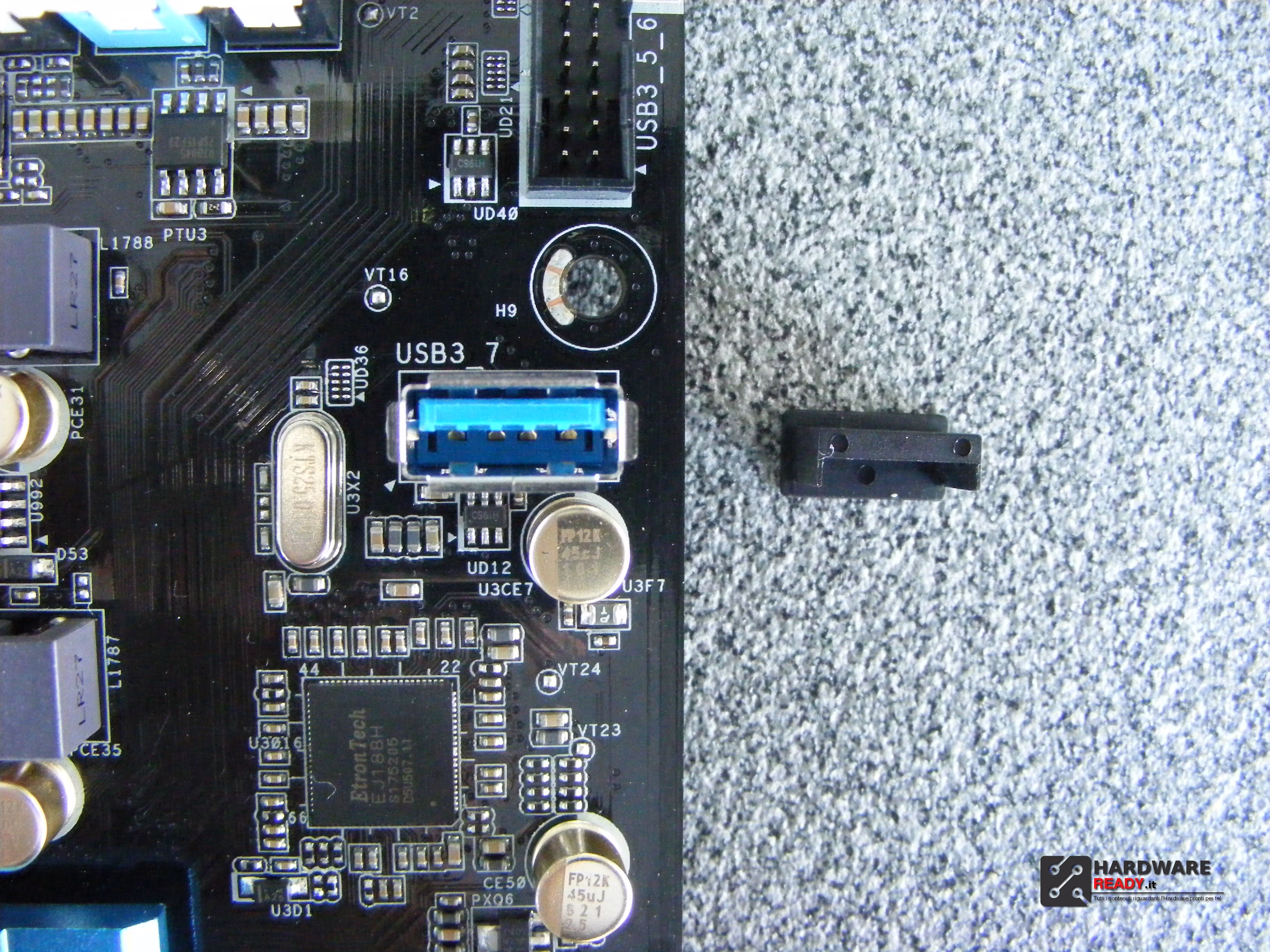

In fine una porta USB 3.0 posta sulla Motherboard, molto utile e funzionale anche  in caso di installazione di semplici dispositivi o luci a led nel case e efficacemente camuffato se inutilizzato con l’apposito tappo.

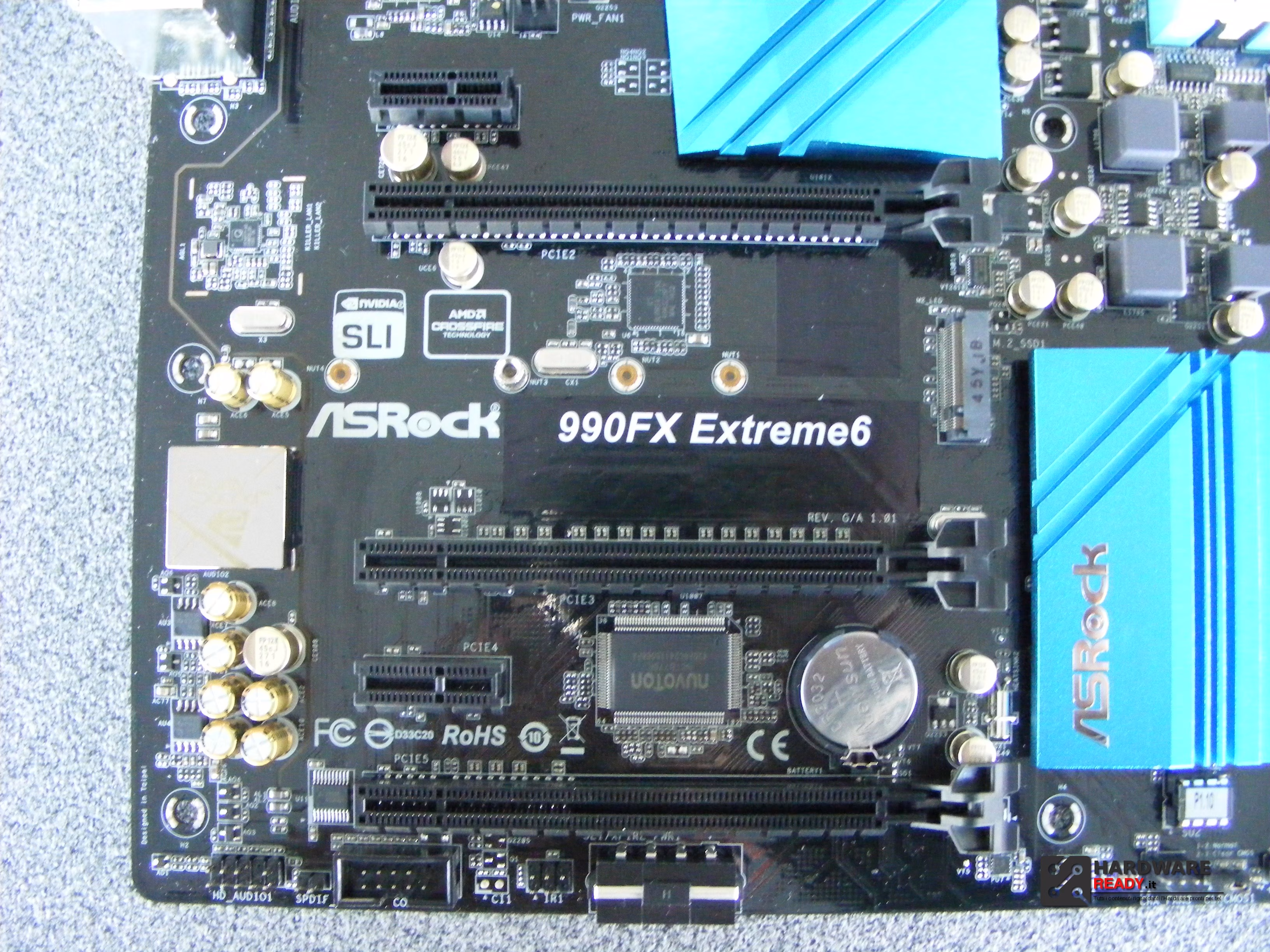

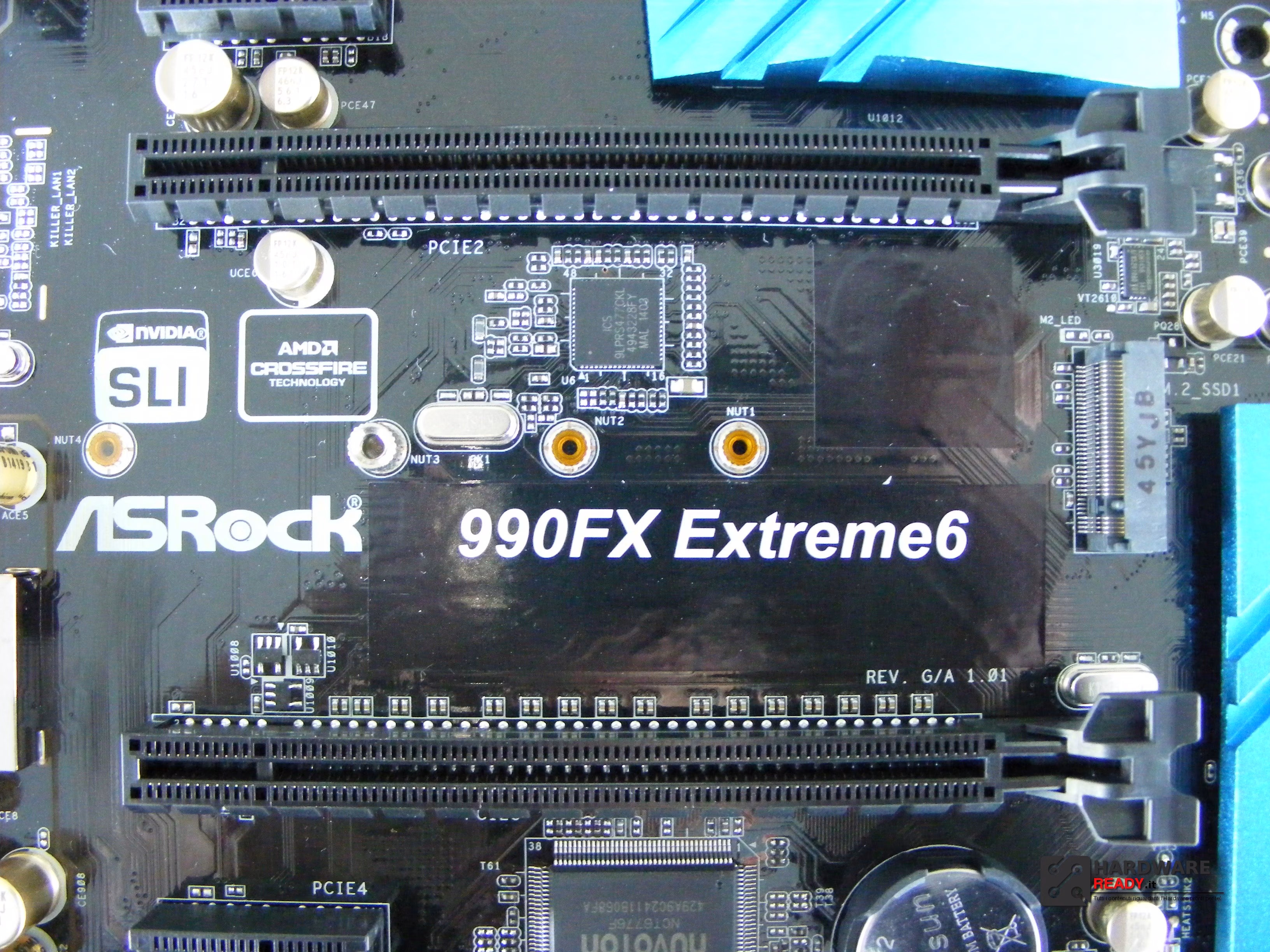

Presenti 3 PCIe 2.0 x16 e 2 PCIe 2.0 x1 . Tra le prime due PCIe 2.0 x16, ben distanziate per favorire SLI e Crossfire (Supporta AMD 3-Way CrossFireX™ e NVIDIA® Quad SLI), è presente il socket M.2 con i vari .

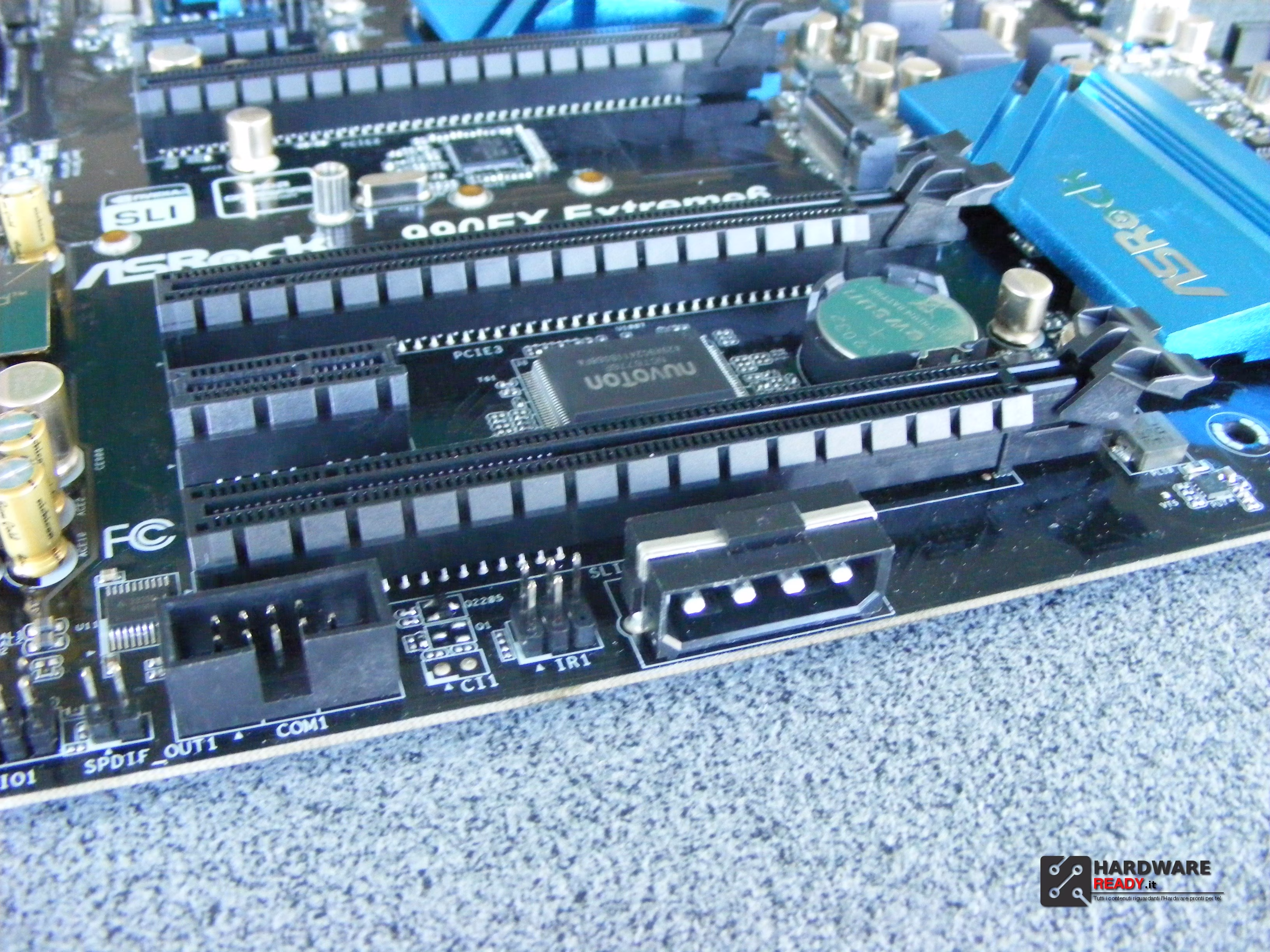

Al bordo inferiore sono presenti: porta Audio HD e SPDIF  per l’audio digitale; porta COM1 ed il Power Connector a quattro PIN per PCIe.

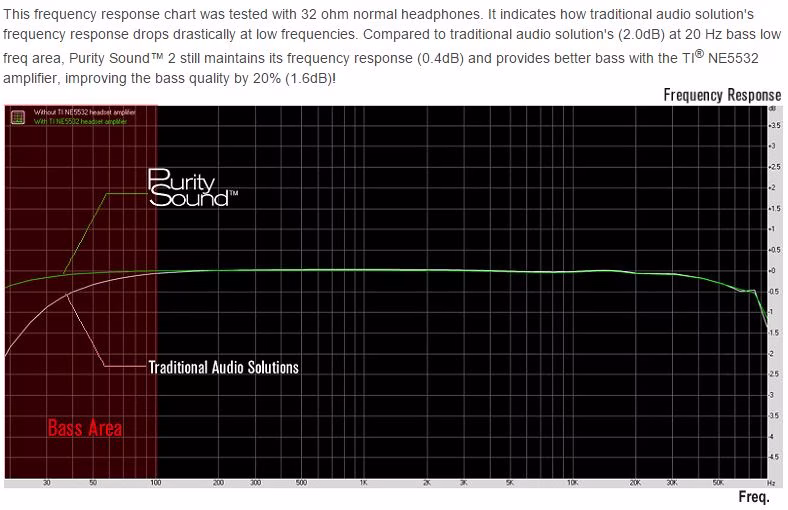

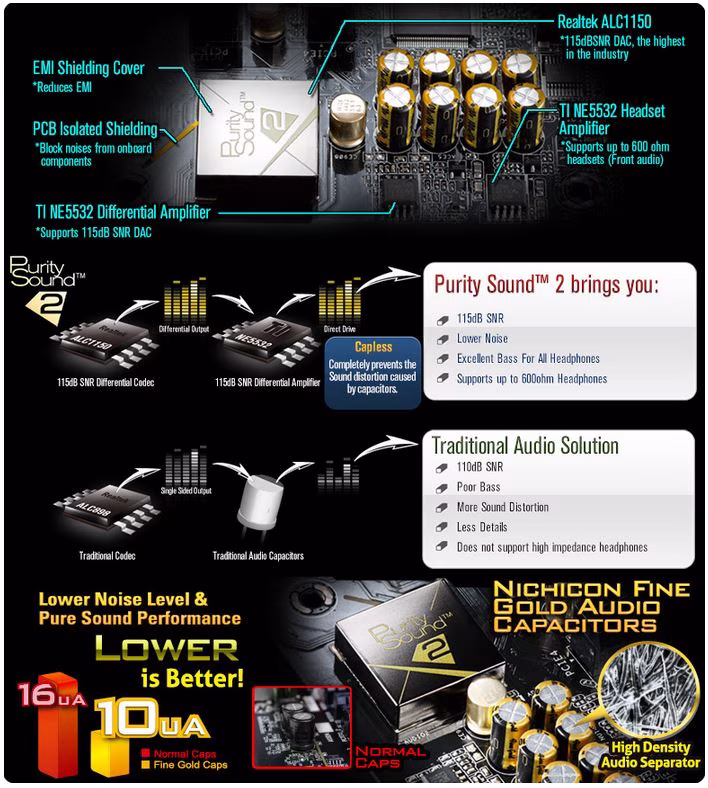

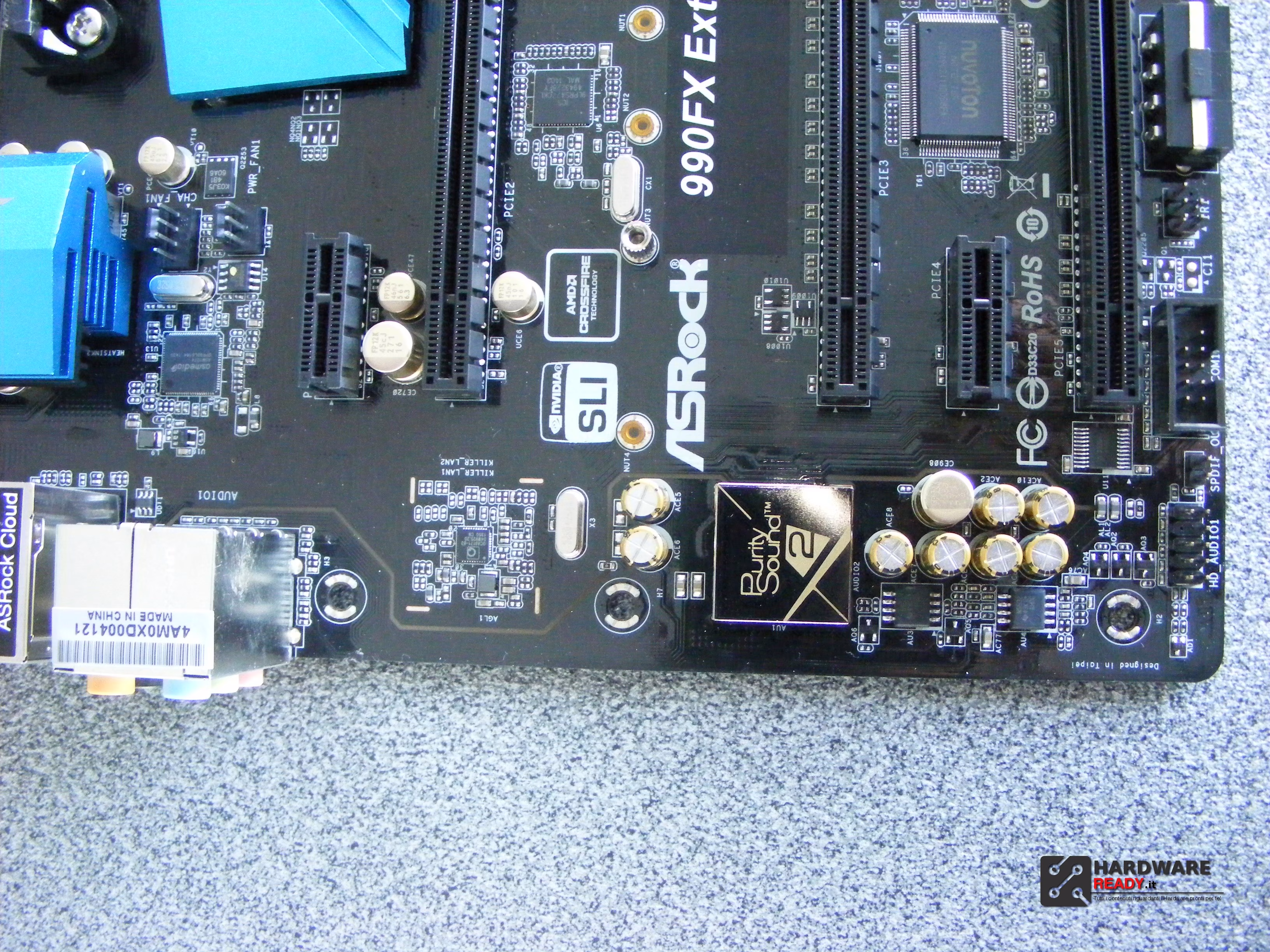

Ecco nel dettaglio la sezione Audio Purity Sound 2 isolata dal resto dei componenti per ridurre al minimo le interferenze ed i disturbi, gestita da un chip Realtek ALC1150 con un amplificatore per cuffie NE5532 a 115dB.

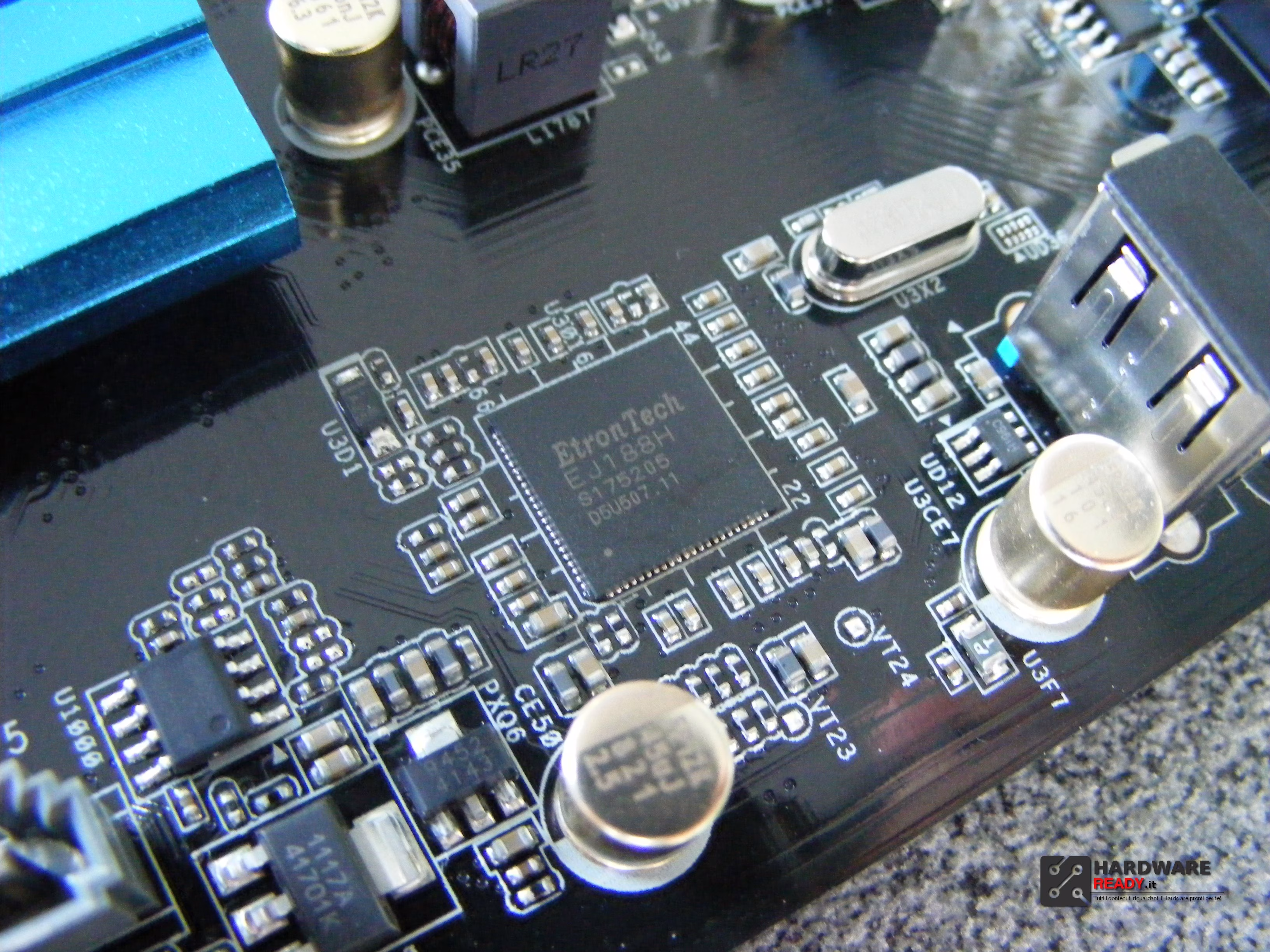

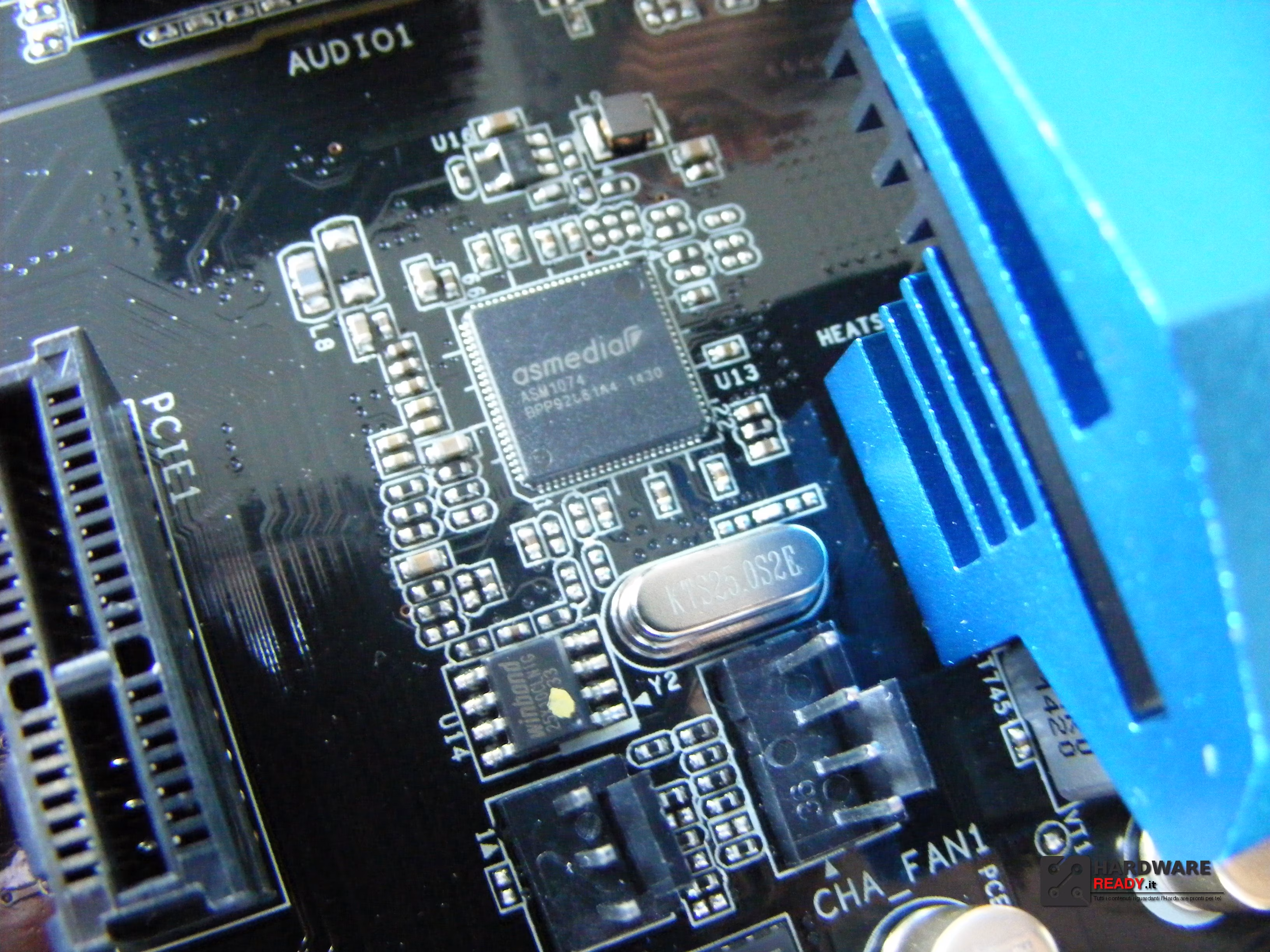

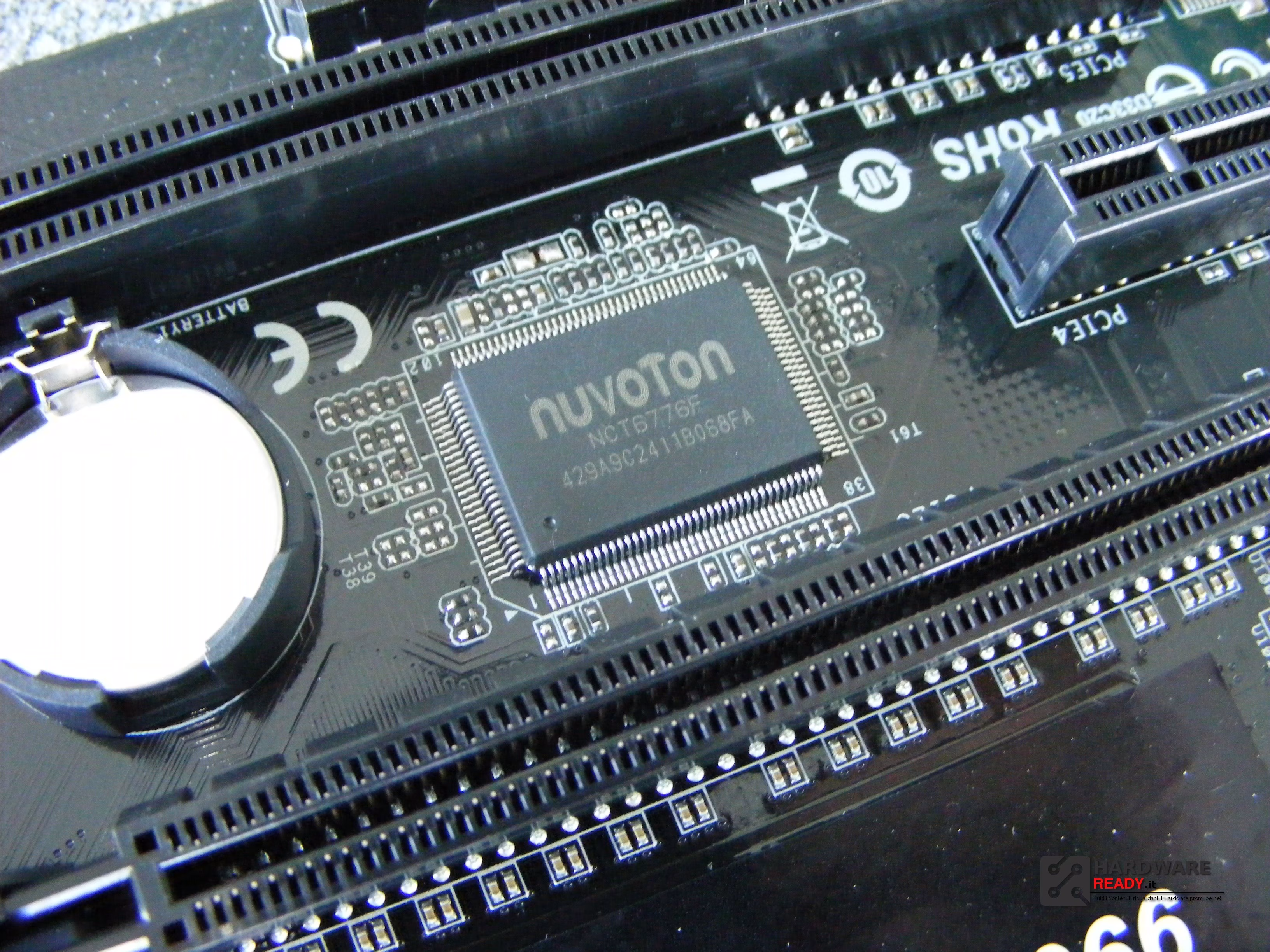

Nel dettaglio i chip EtronTech EJ188H, Asmedia ASM1074 ed il Nuvoton NCT 6776F posto tra la seconda e terza PCIe x16 con la batteria del BIOS.

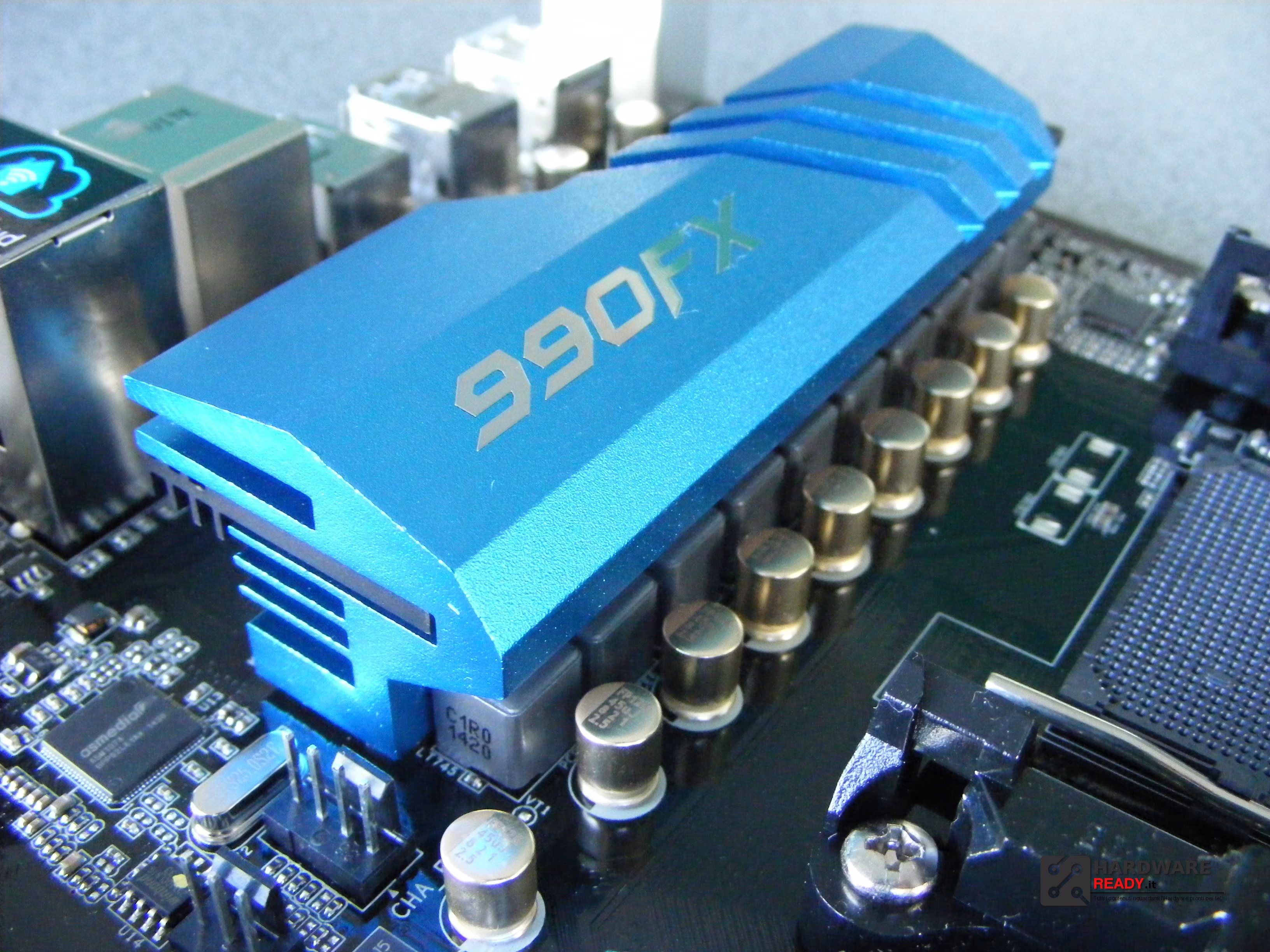

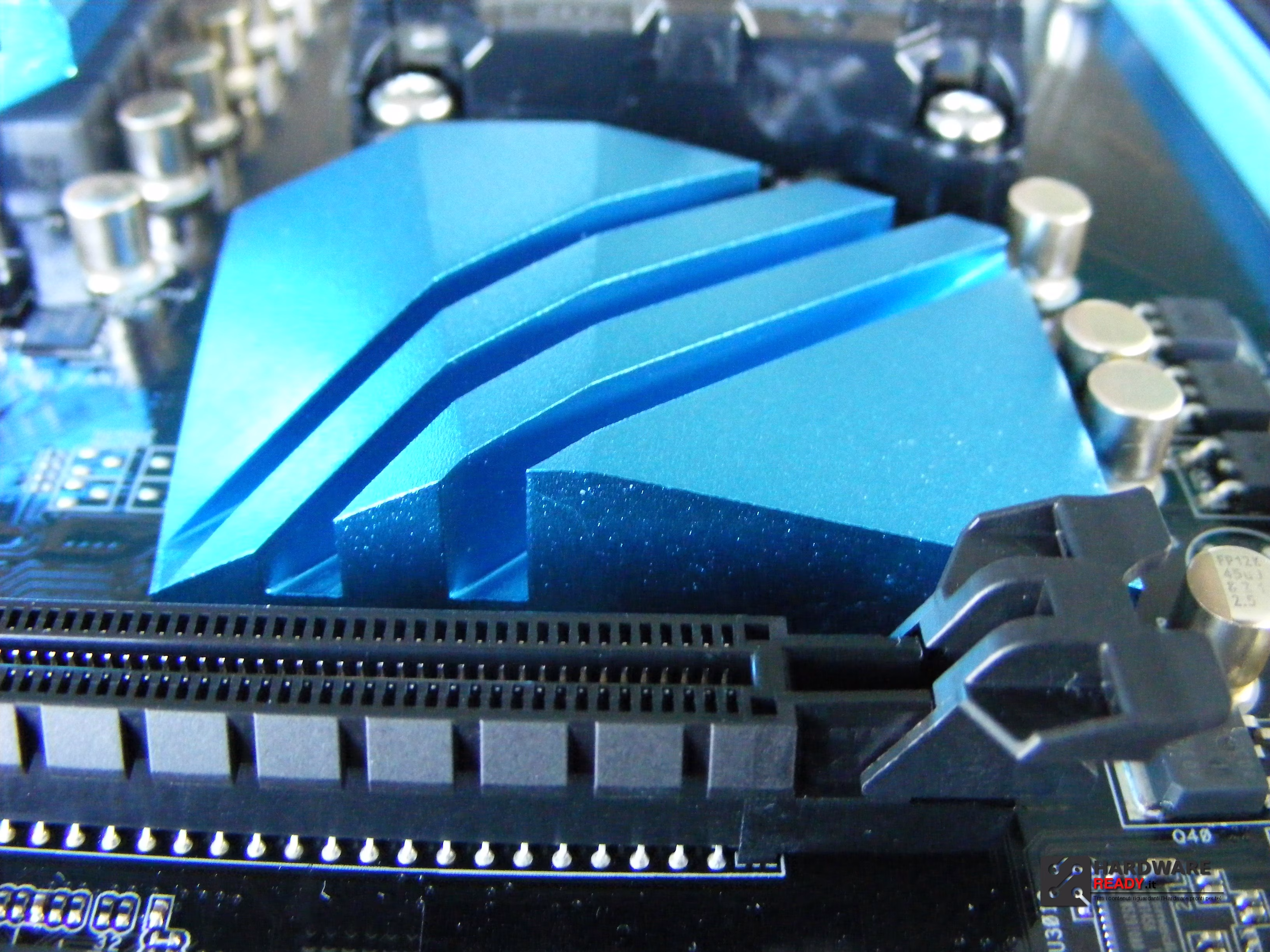

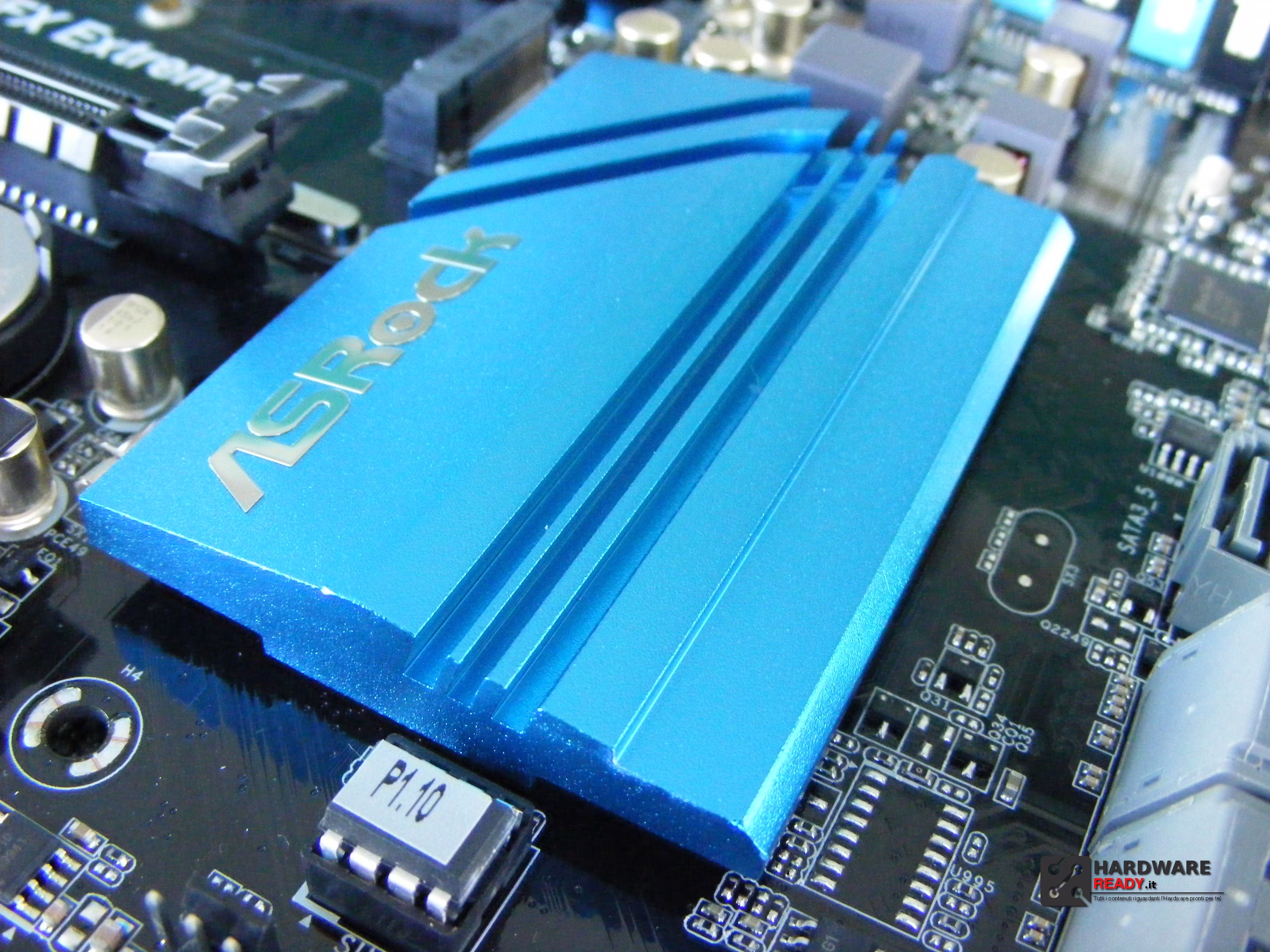

Vediamo nel dettaglio i dissipatori curati esteticamente ed in grado di dissipare a dovere il calore. Per via delle dimensioni, del colore e dell’aspetto danno alla scheda un design sobrio e pulito quasi a nascondere il potenziale della stessa.

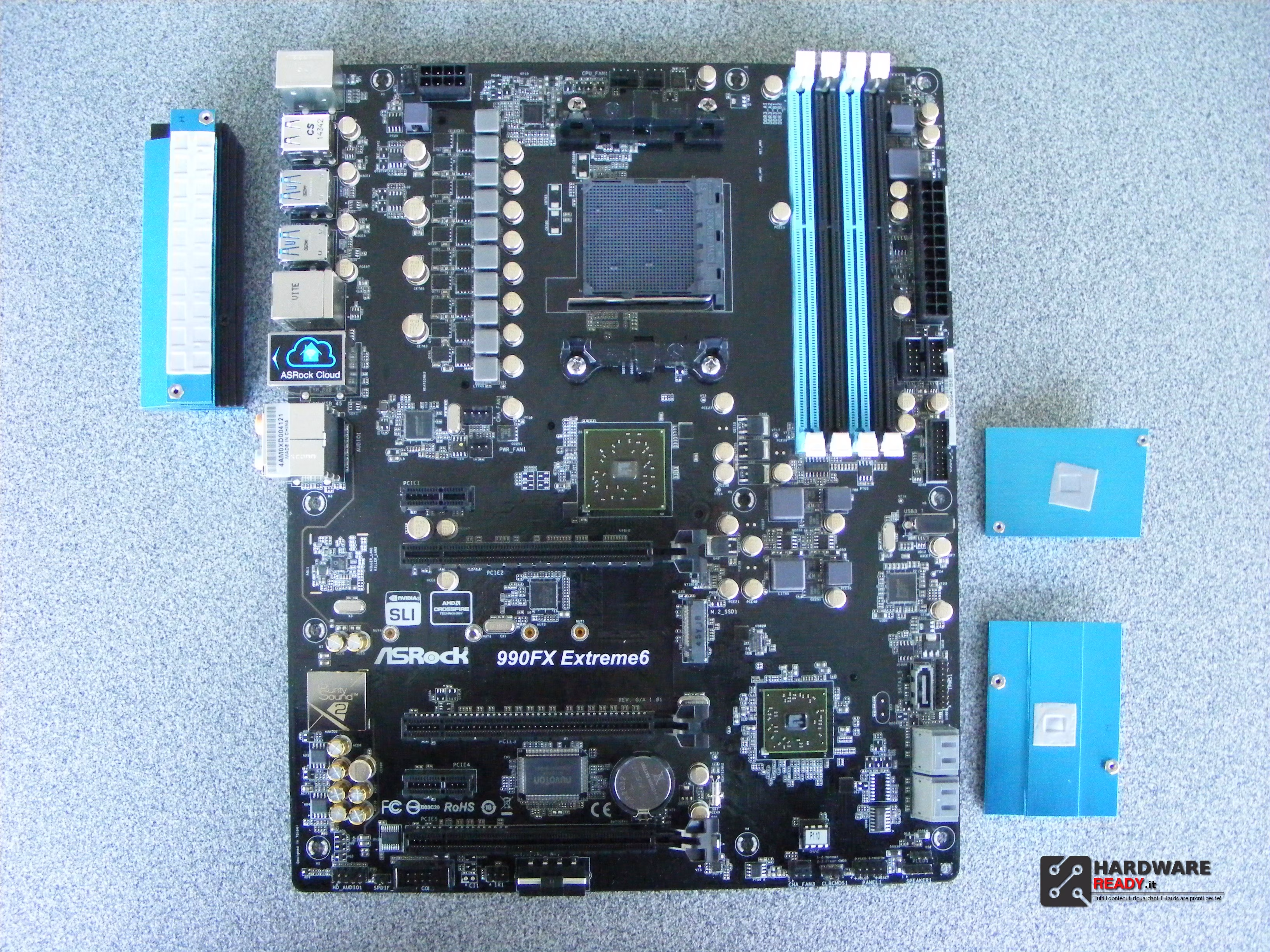

Ecco come si presenta la scheda madre con i dissipatori smontati, pulita e ordinata nel design.
I tre dissipatori si adagiano in maniera uniforme sui chip, così da garantire una dissipazione ottimale del calore.

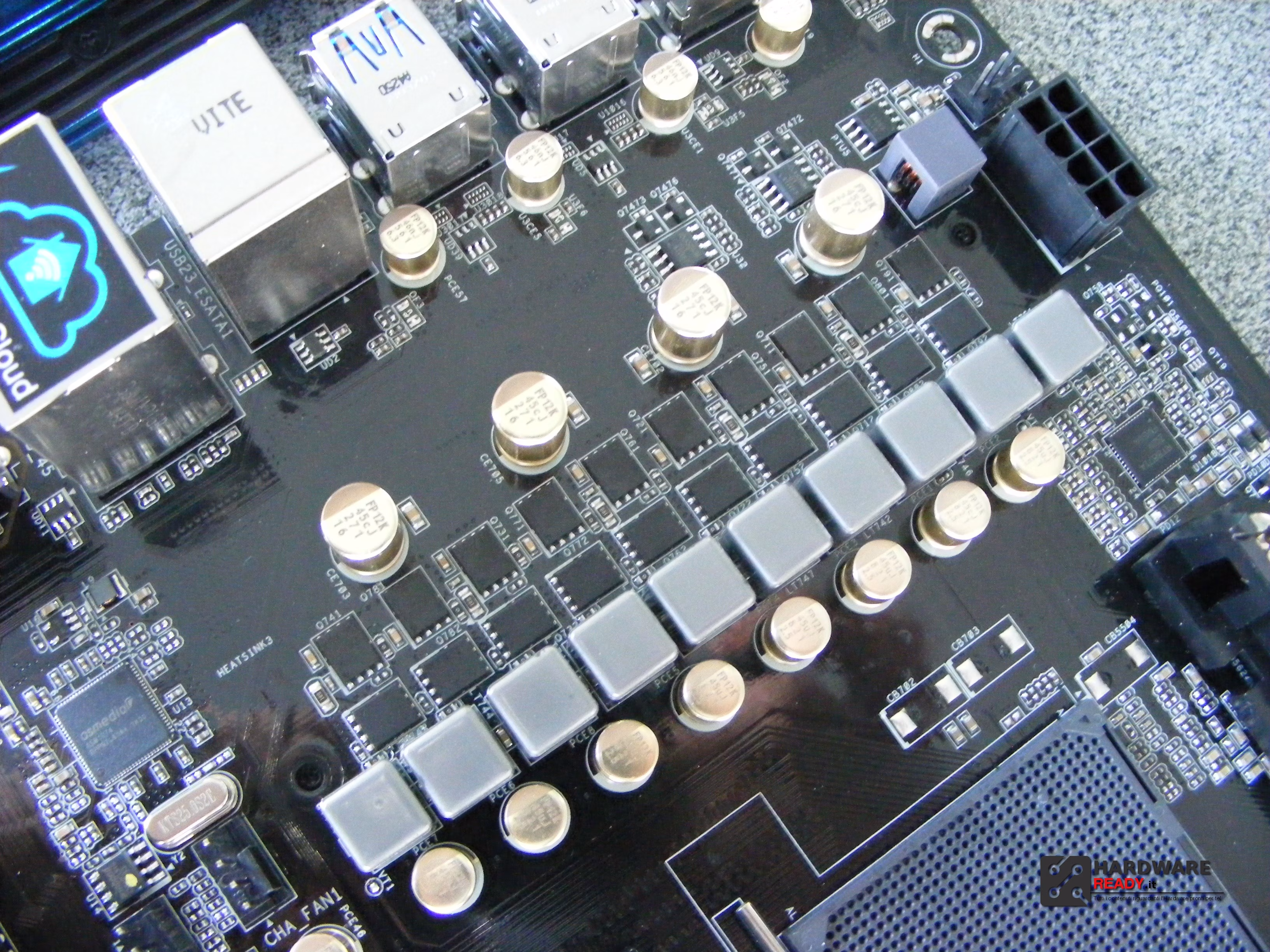

Smontato il dissipatore viene allo scoperto l’intera sezione di alimentazione, nel dettaglio le fasi di alimentazione, i mosfet ed i condensatori Nichicon 12K.

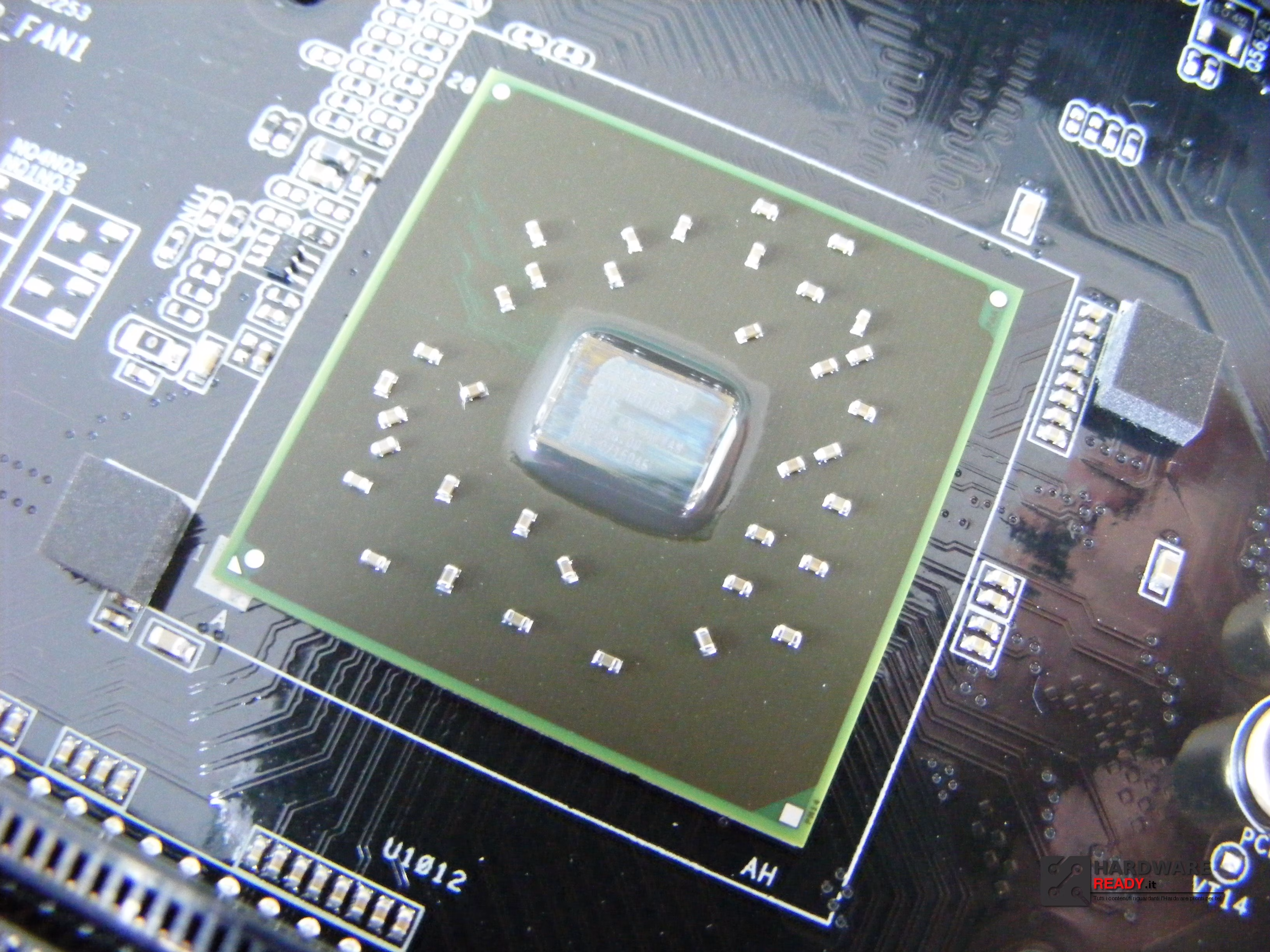

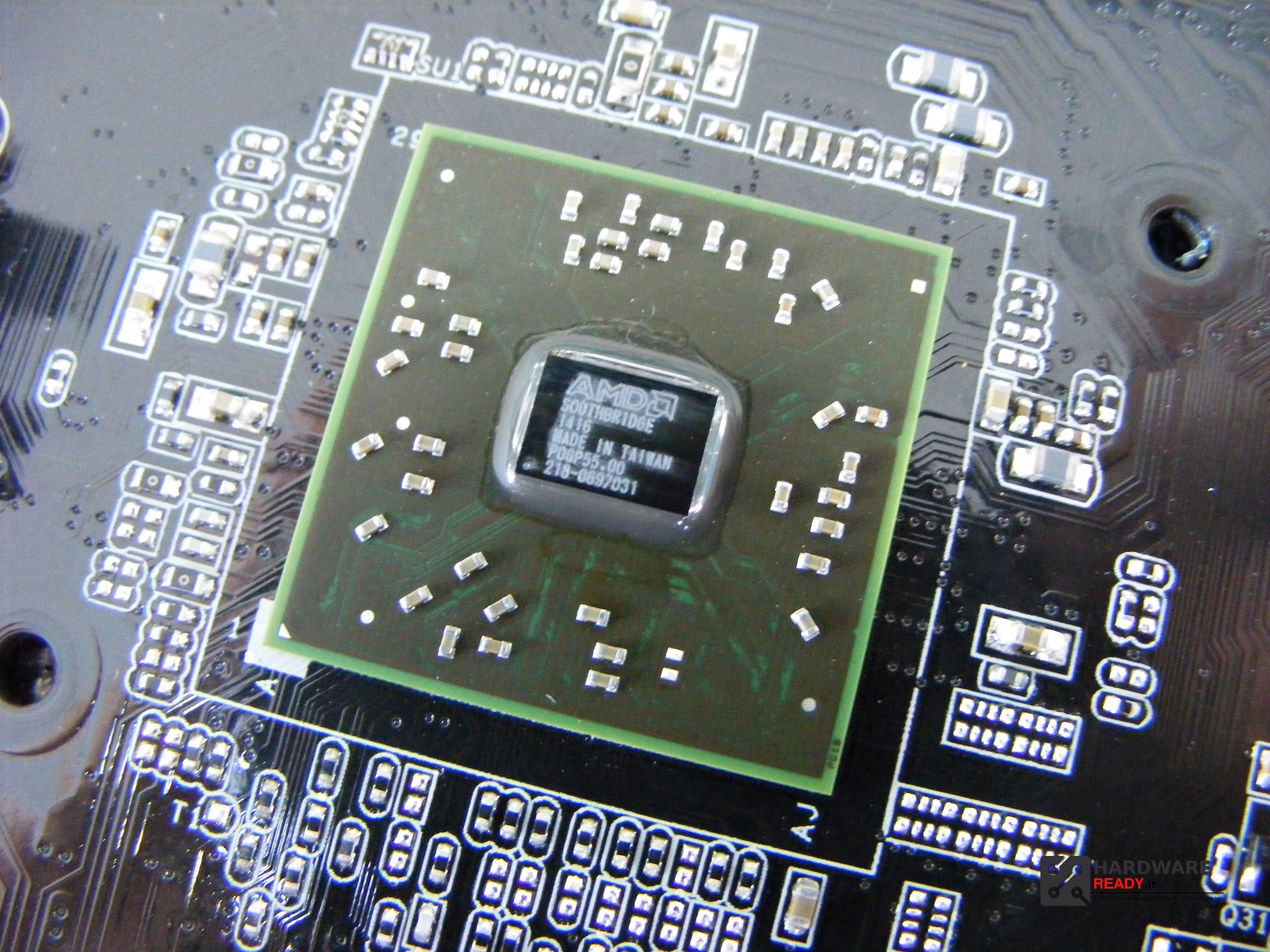

A nudo i due Chip della Nord e South Bridge.

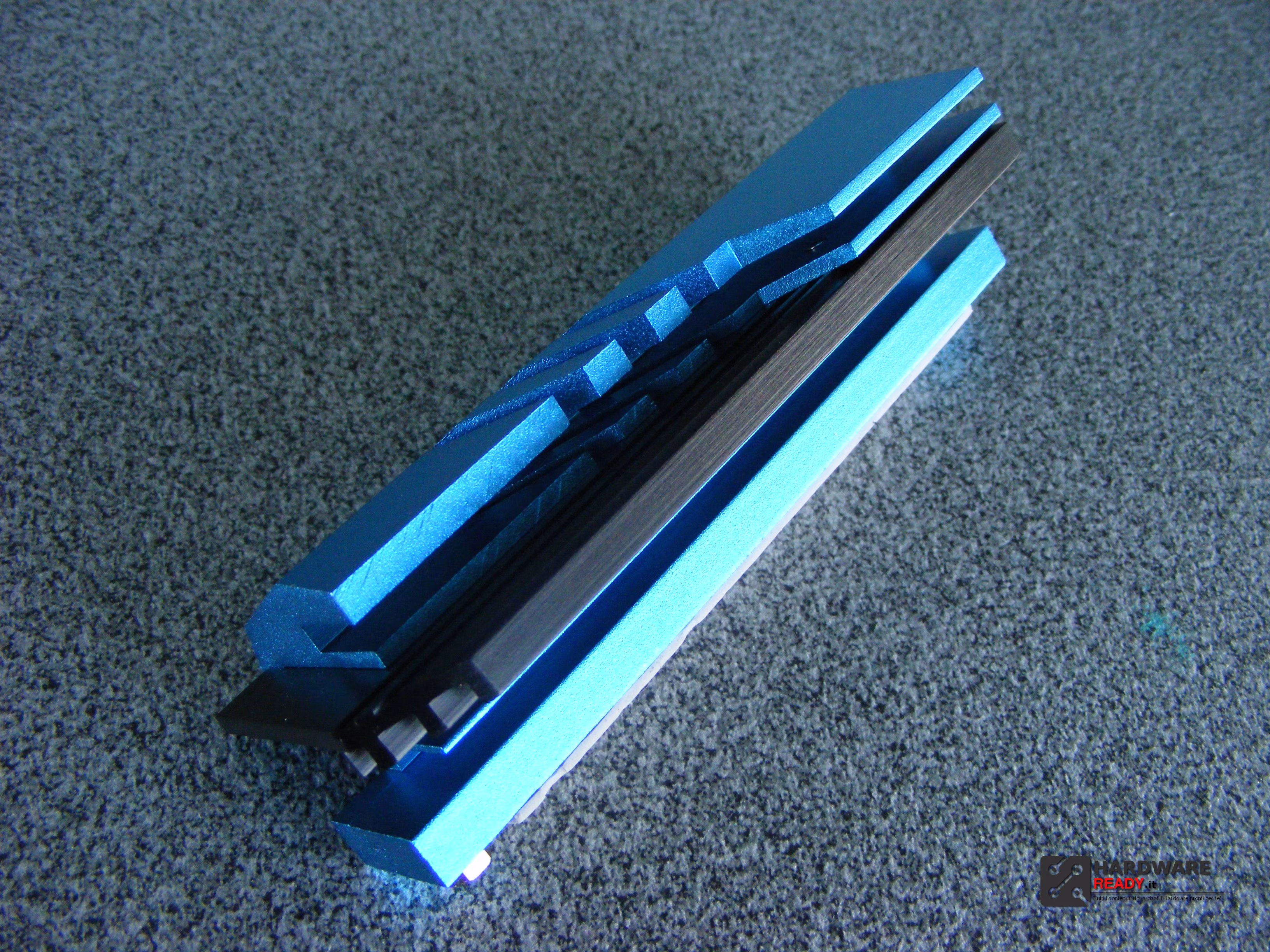

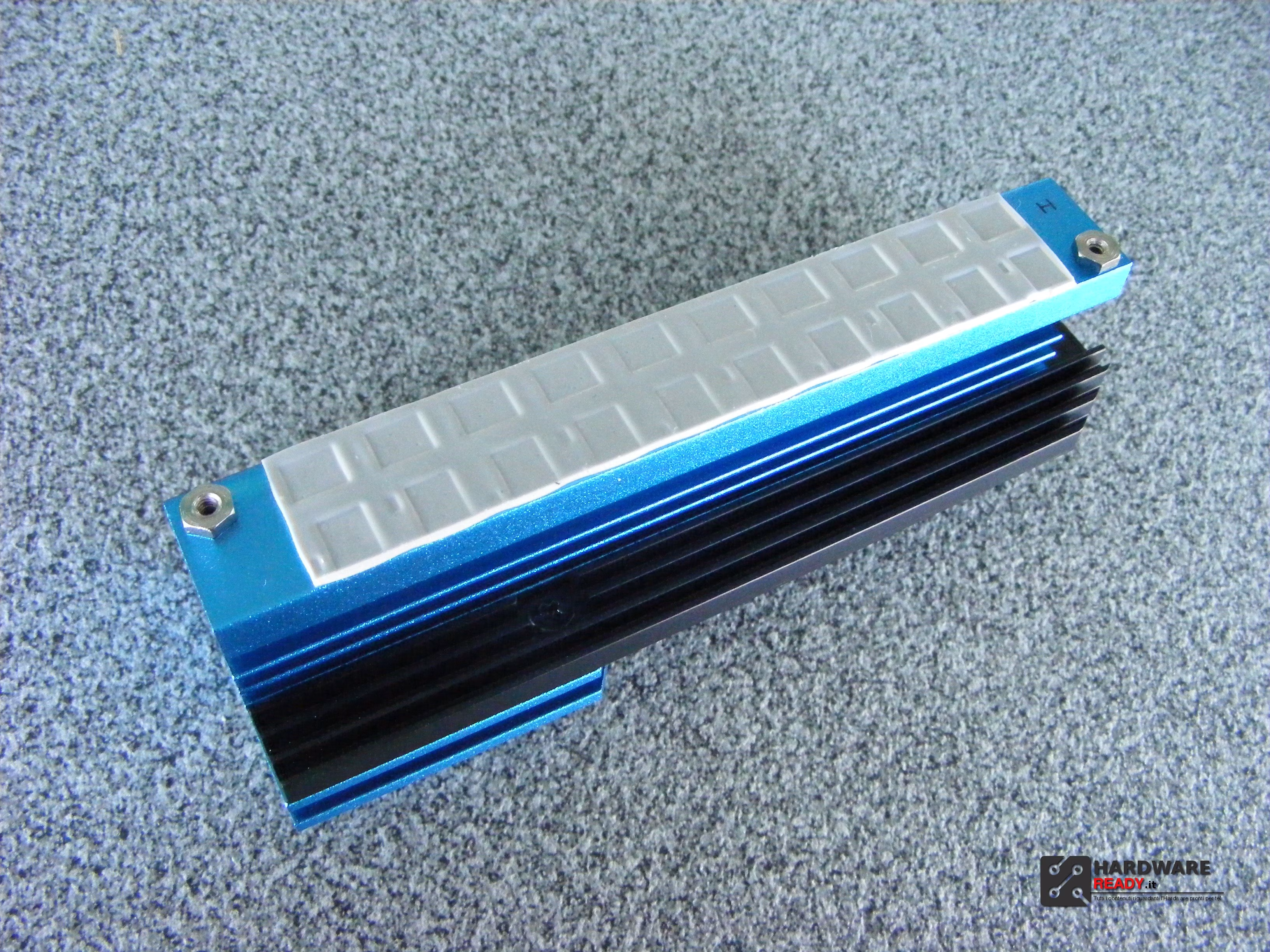

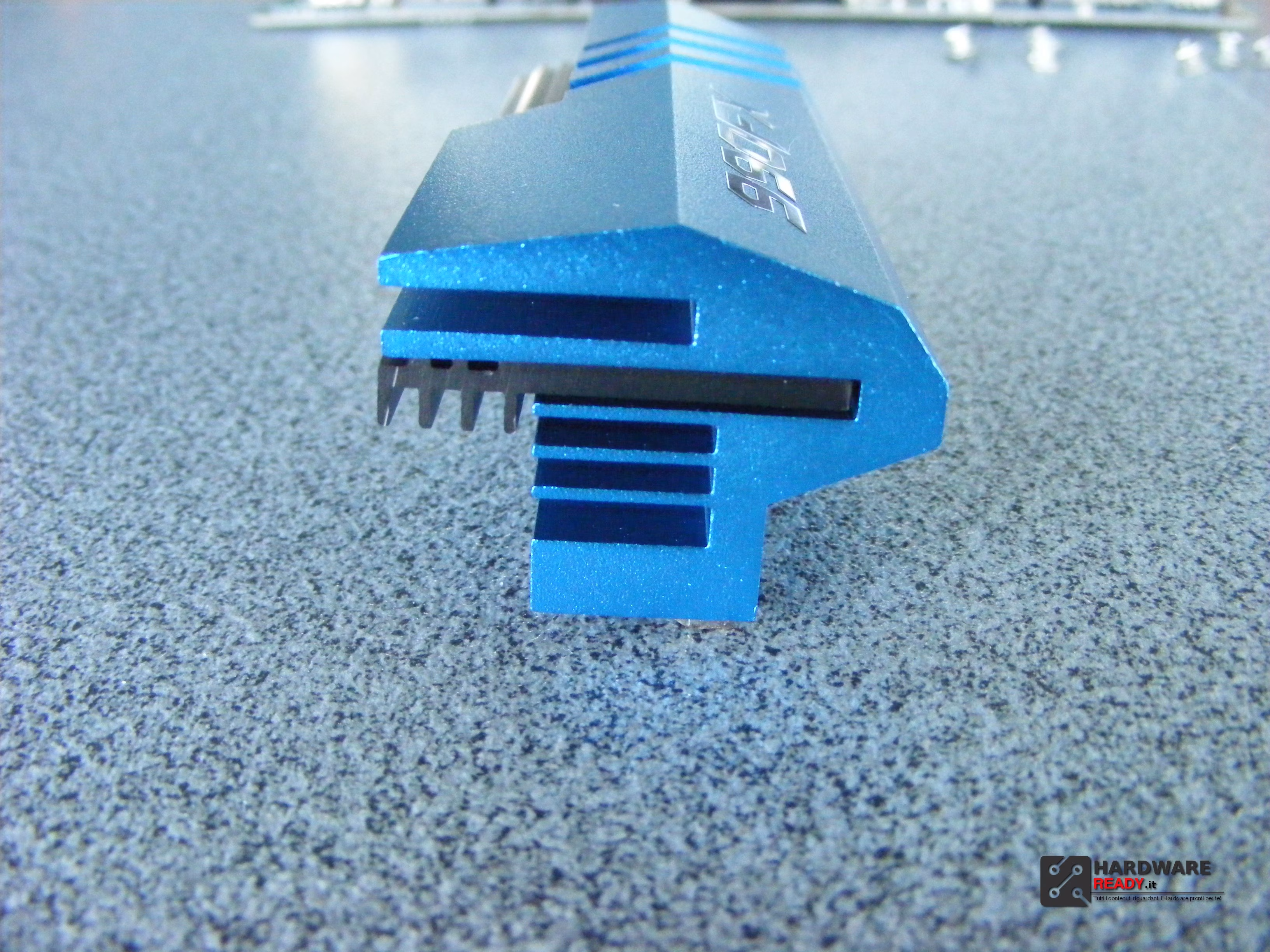

Il dissipatore della sezione di alimentazione con lungo pad che si adagia sui mosfet.

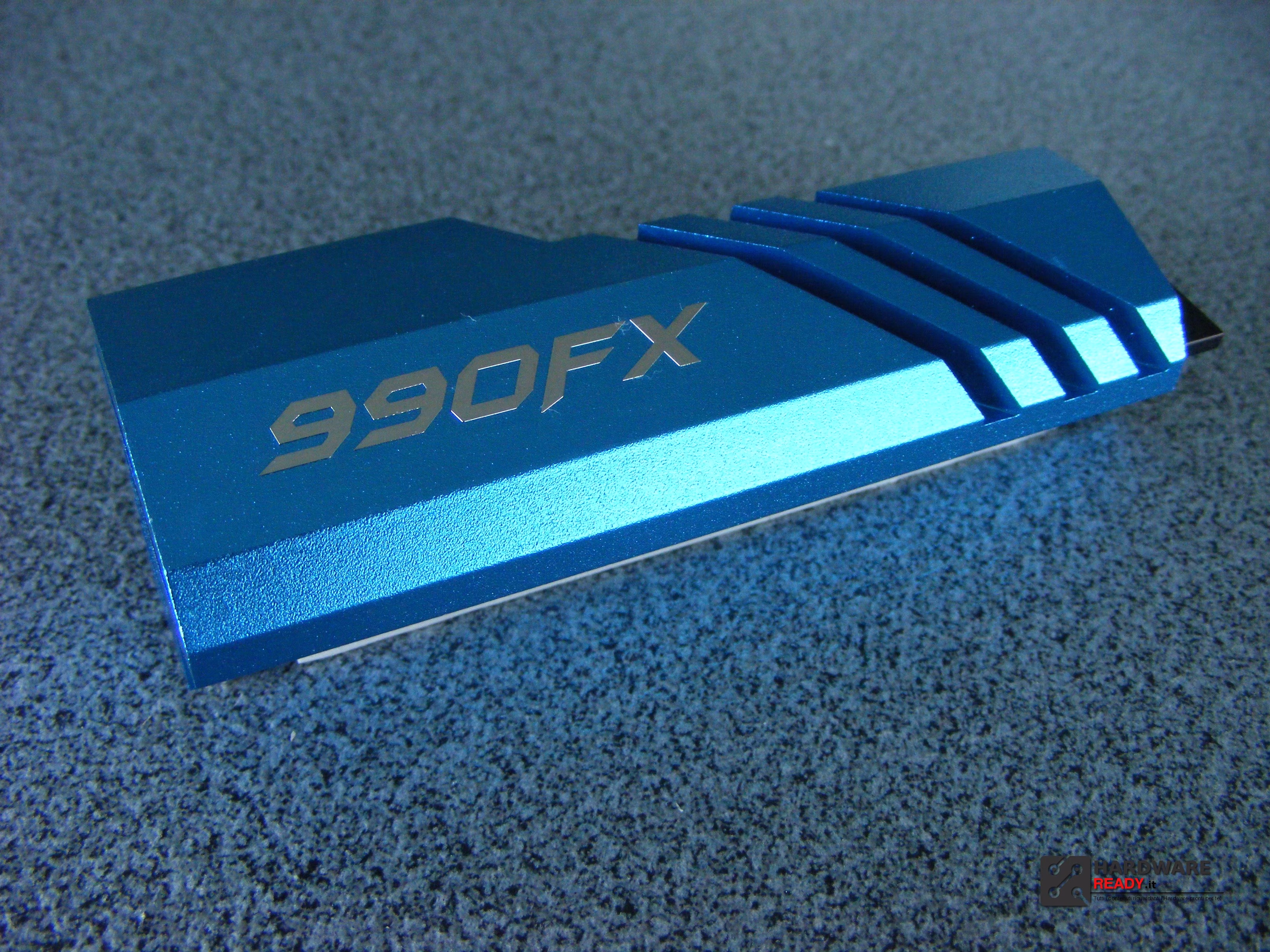

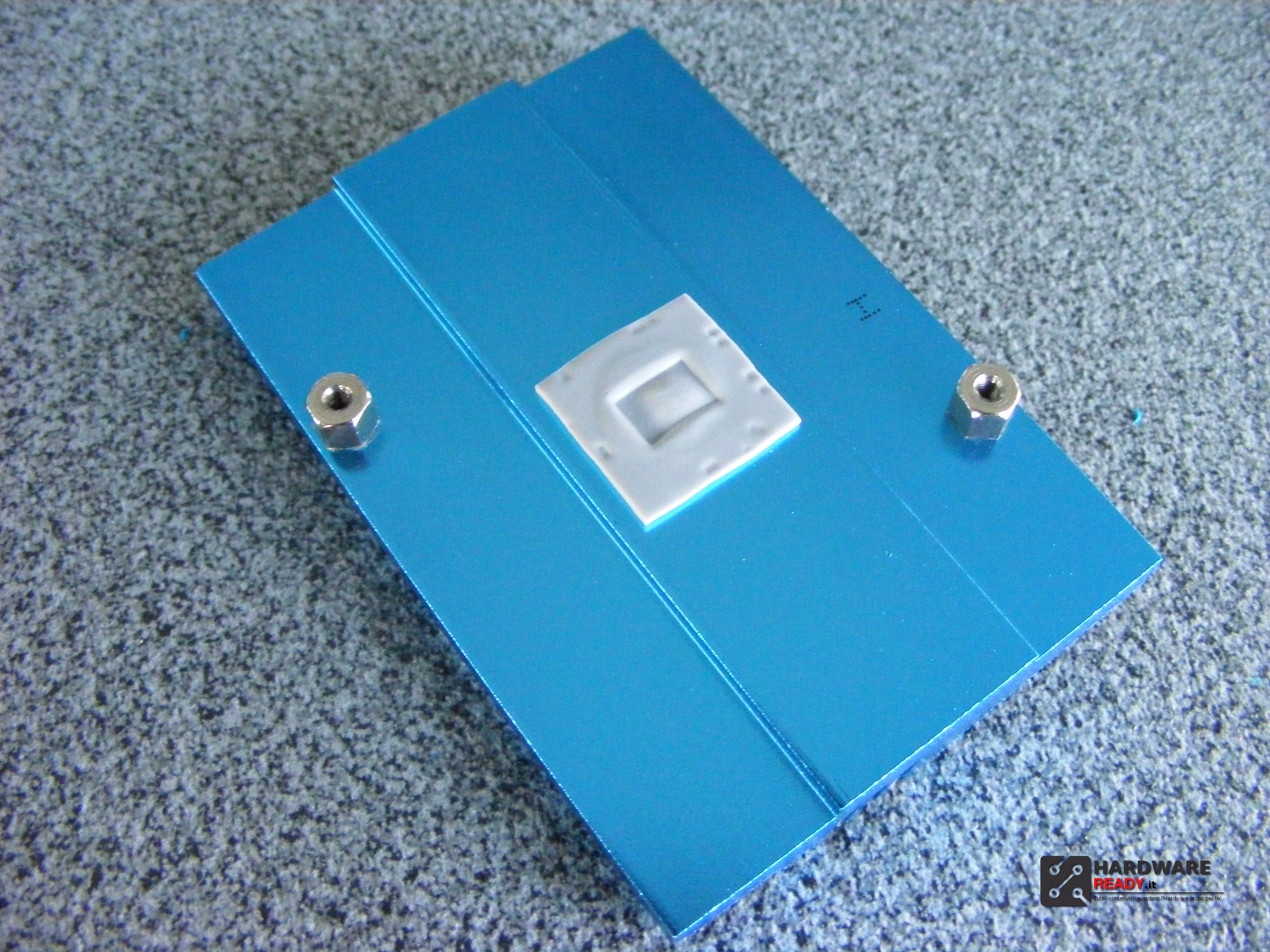

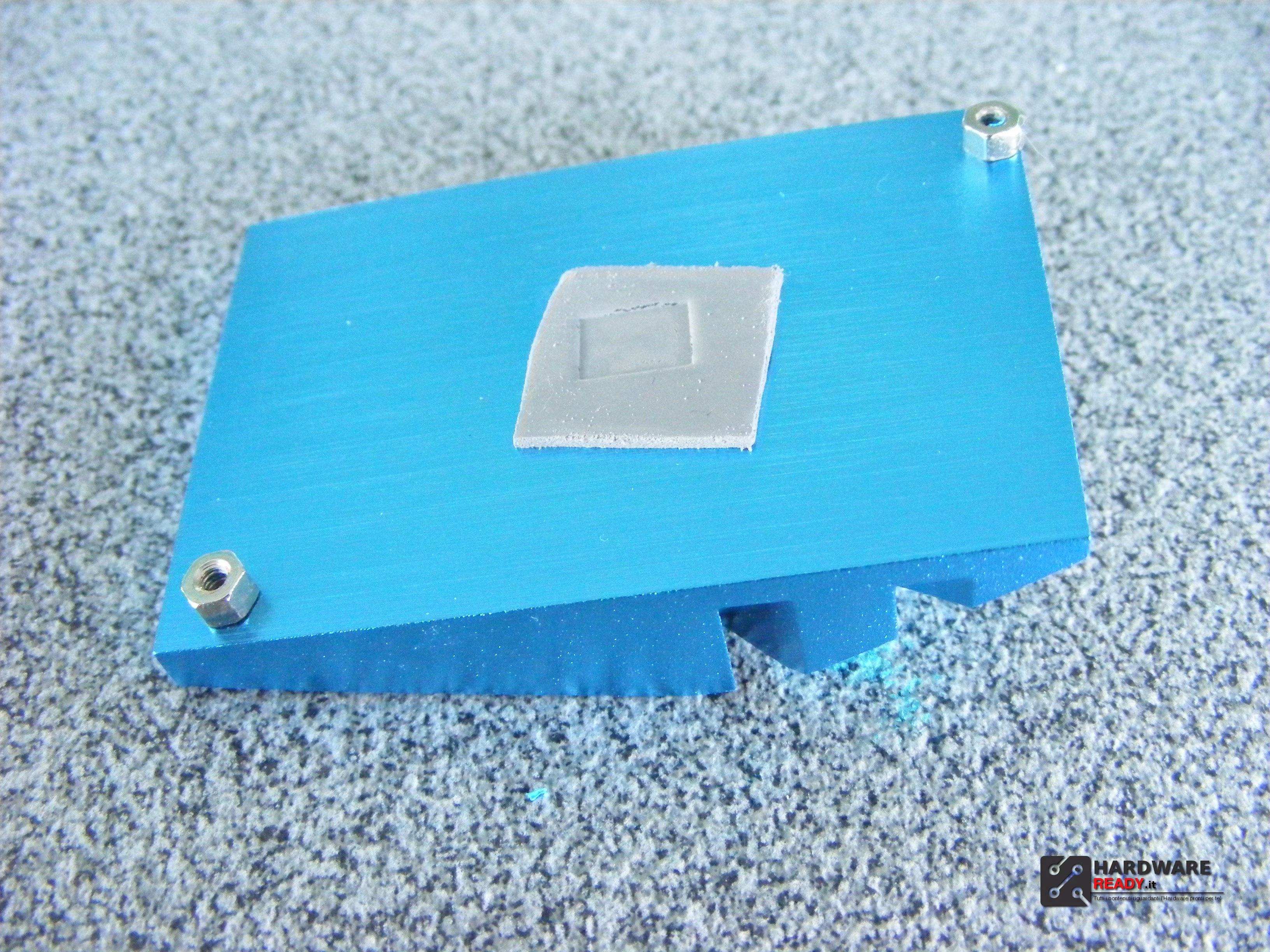

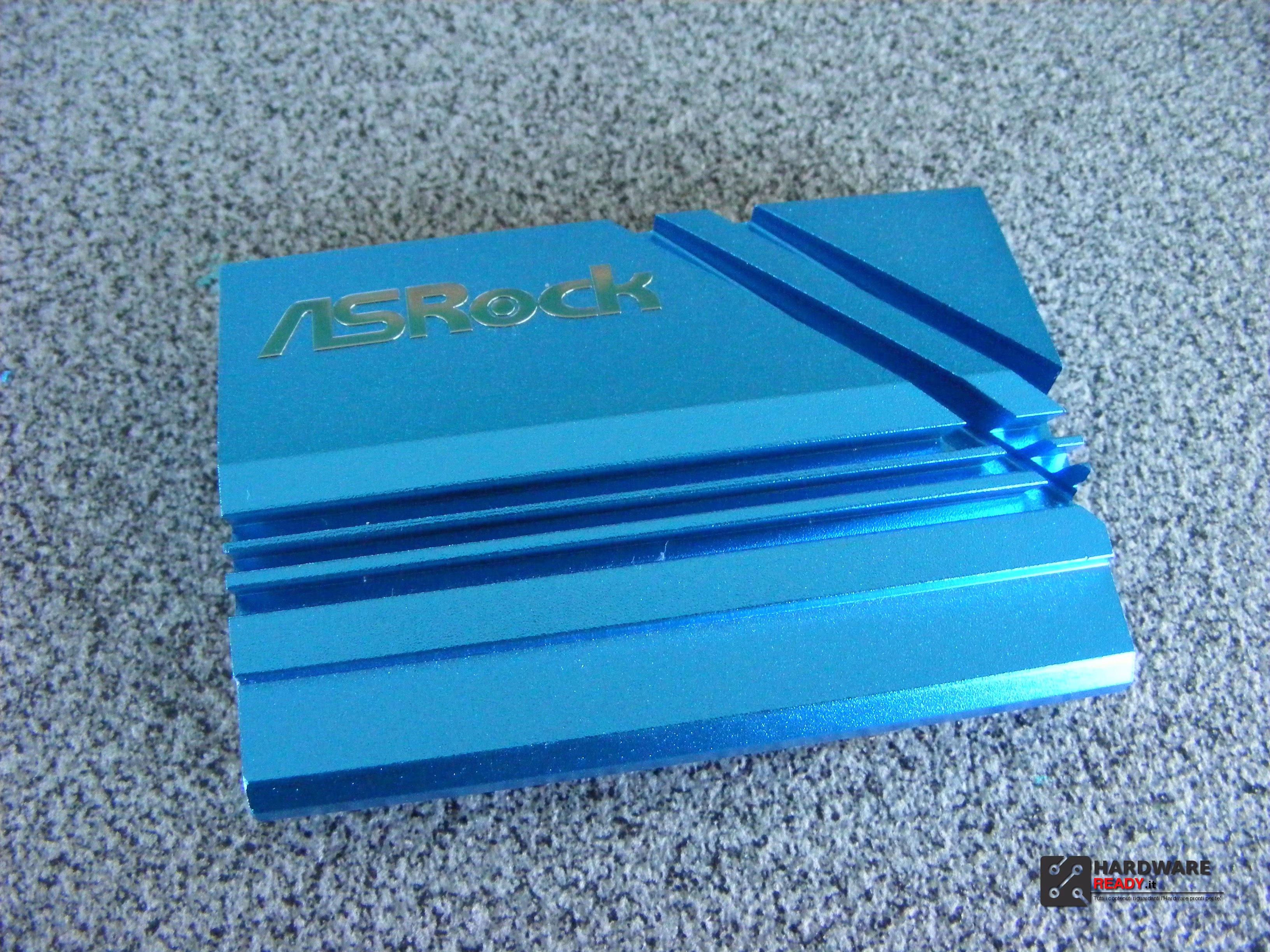

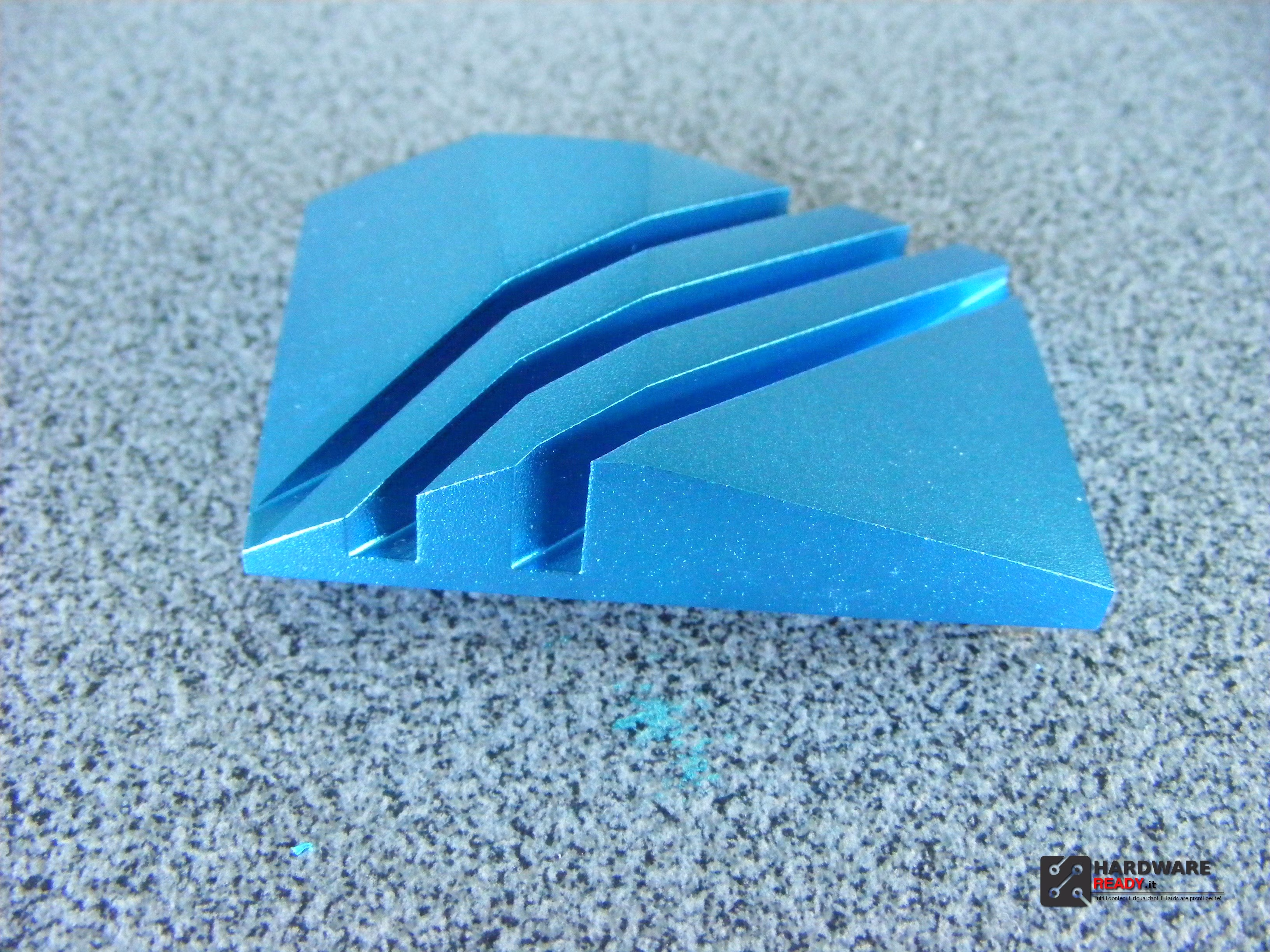

I dissipatori della Nord e South Bridge.

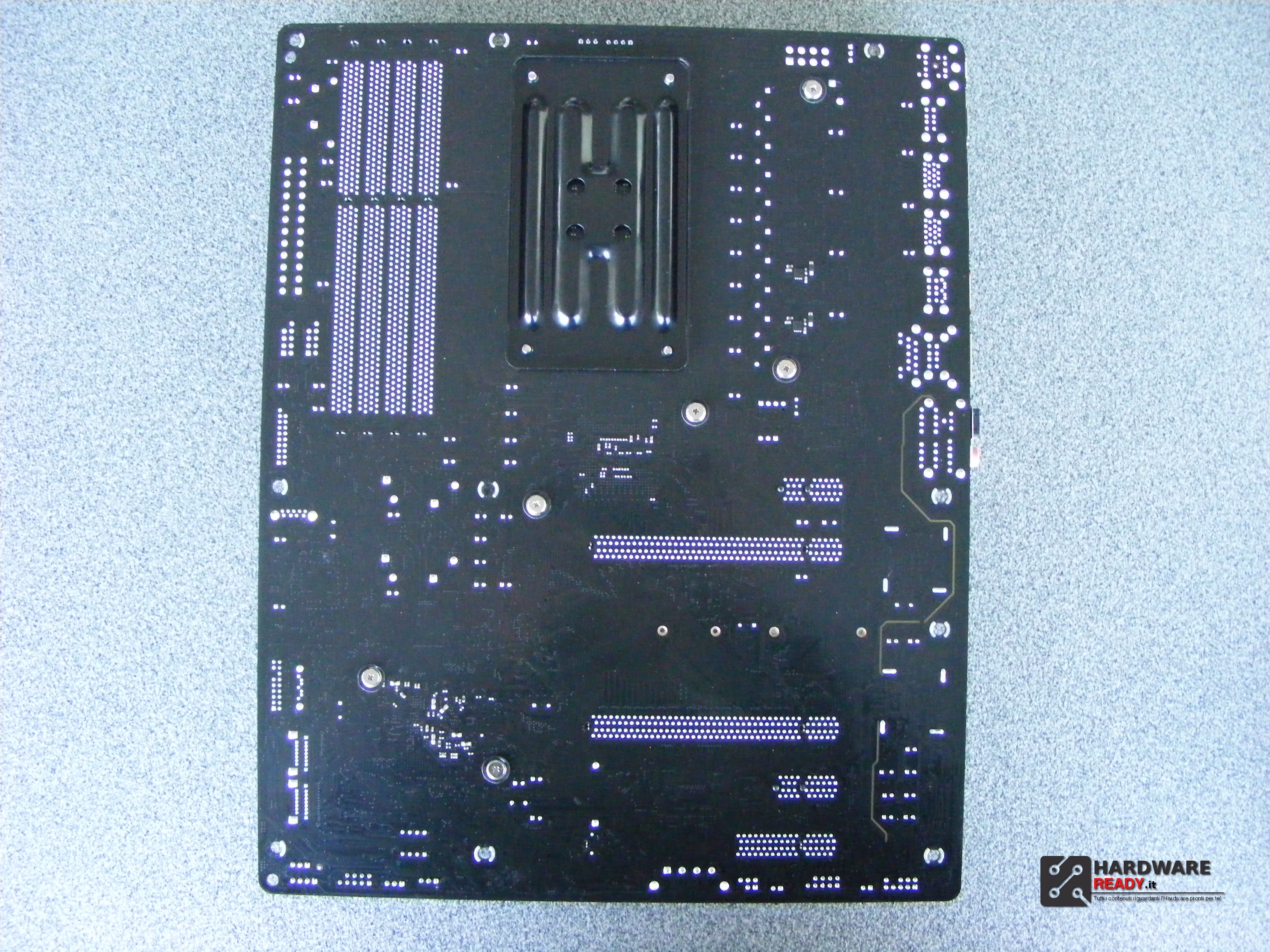

Il retro della scheda madre dove si nota il supporto per il dissipatore e in modo chiaro l’isolamento della scheda audio dal resto del PCB, quest’ultimo è chiamato dal produttore “High Density Glass Fabric PCB”.

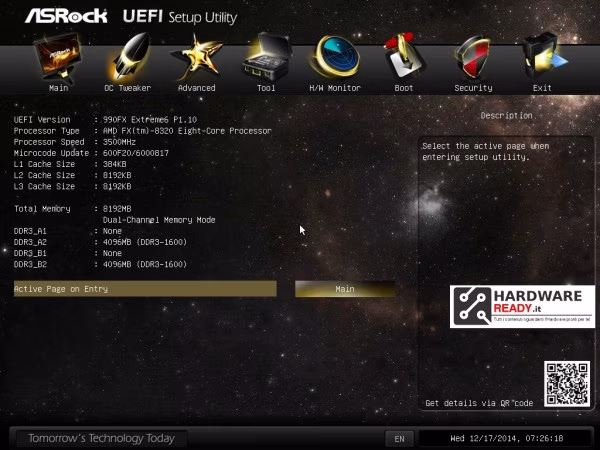

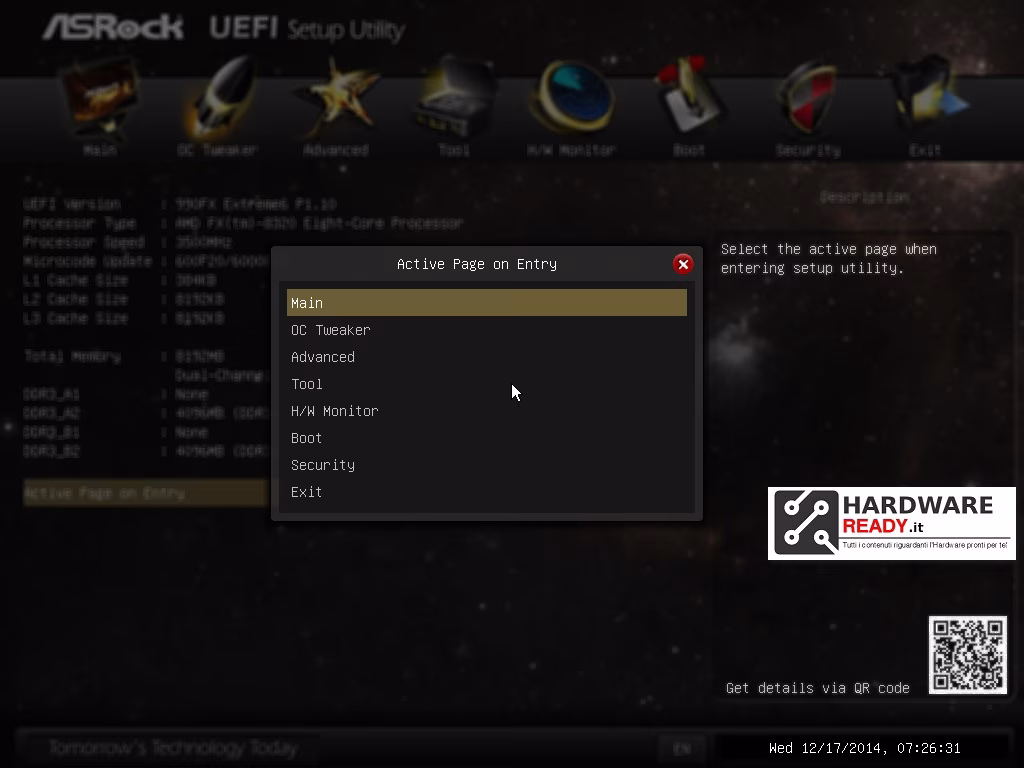

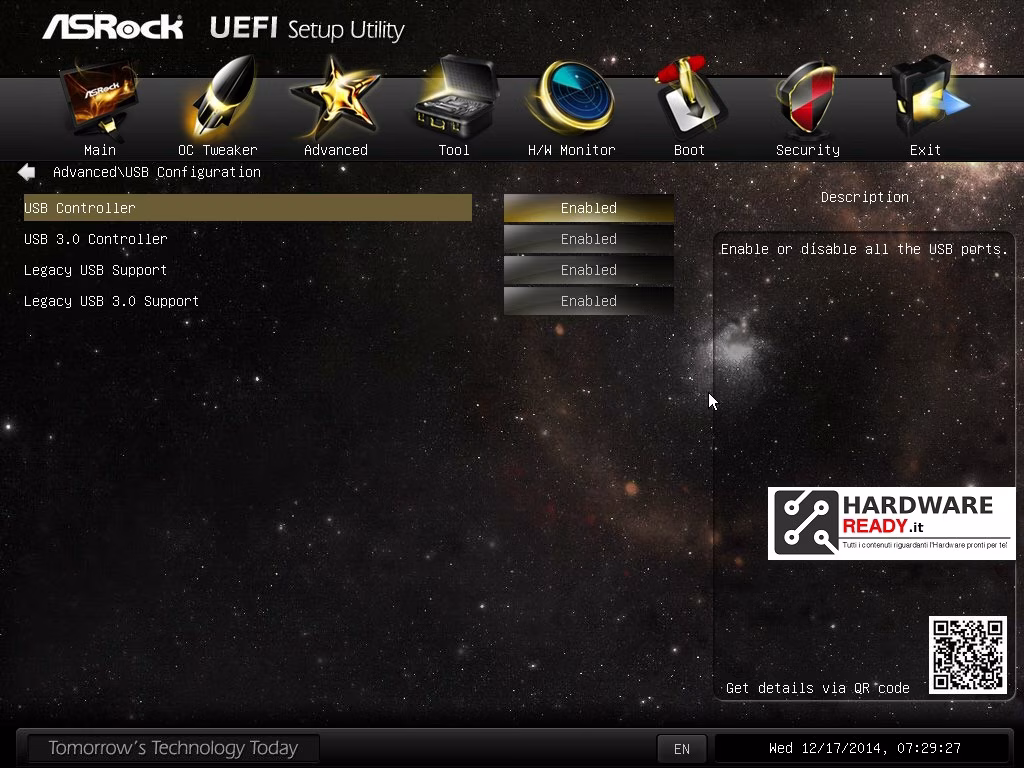

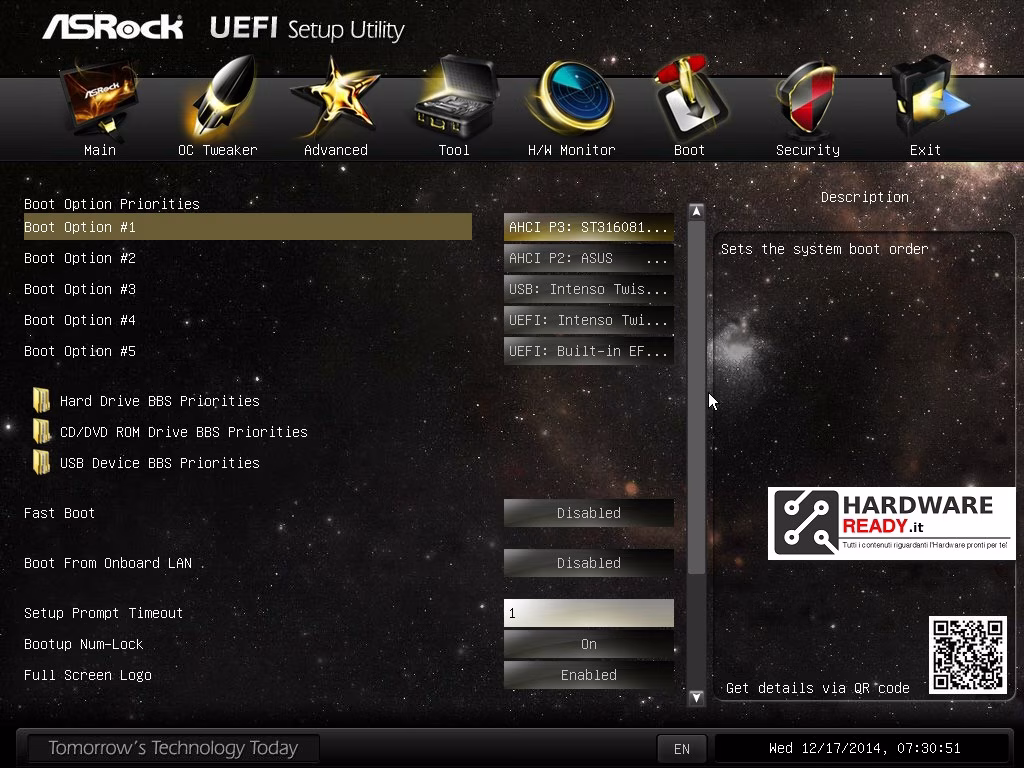

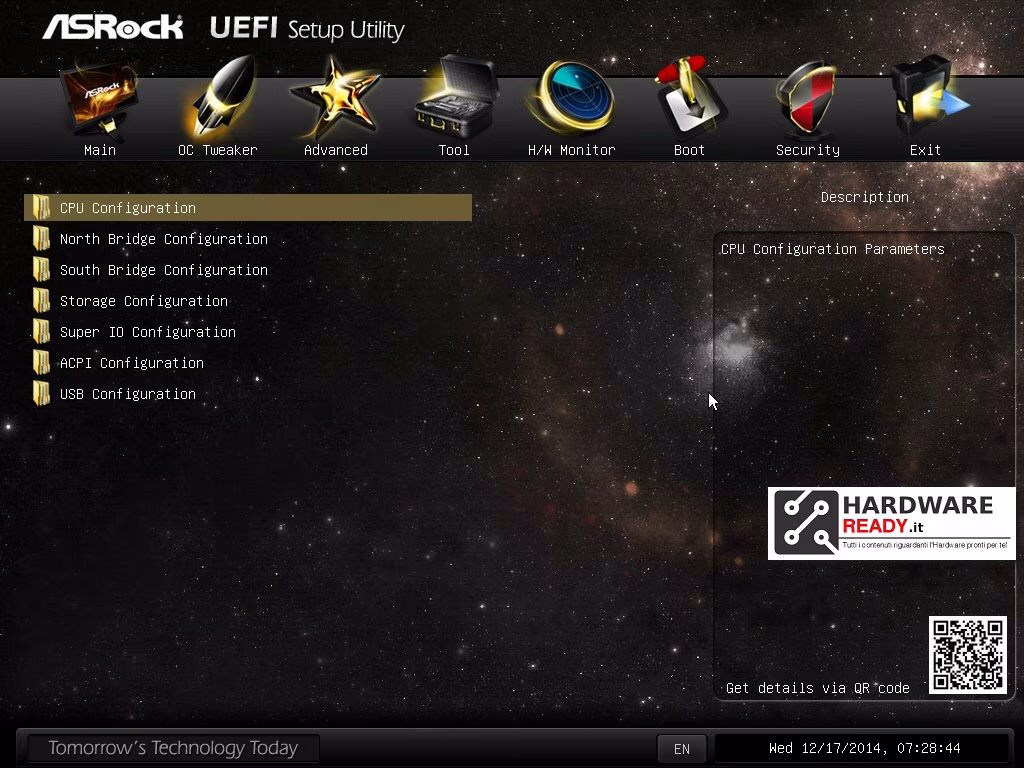

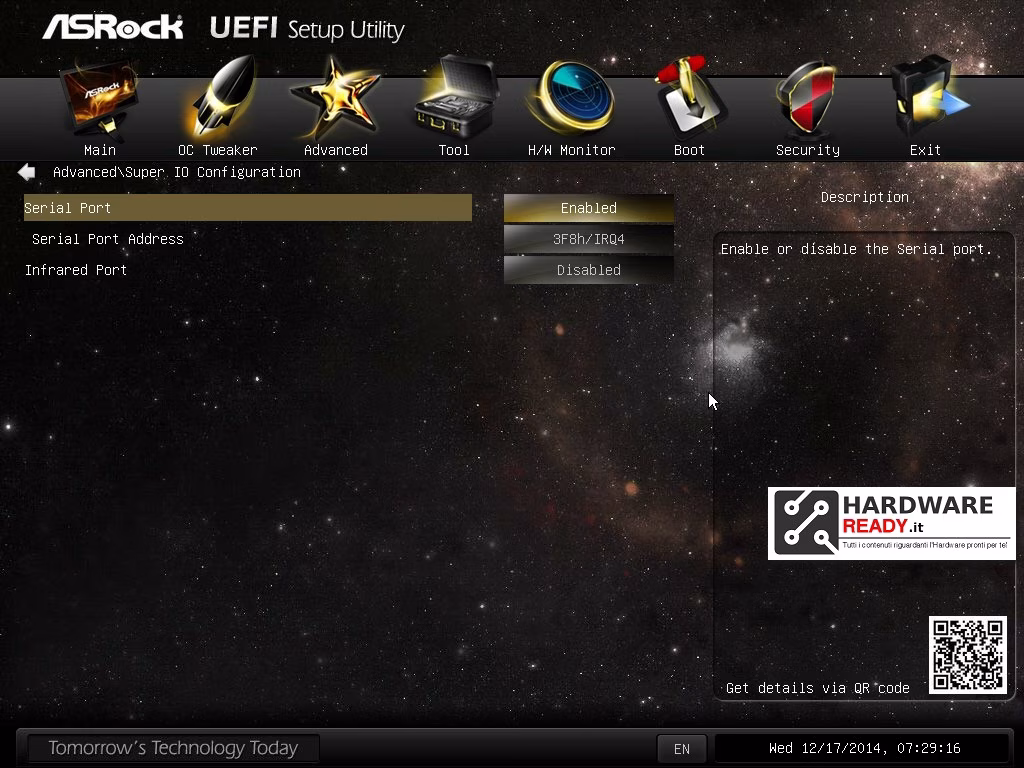

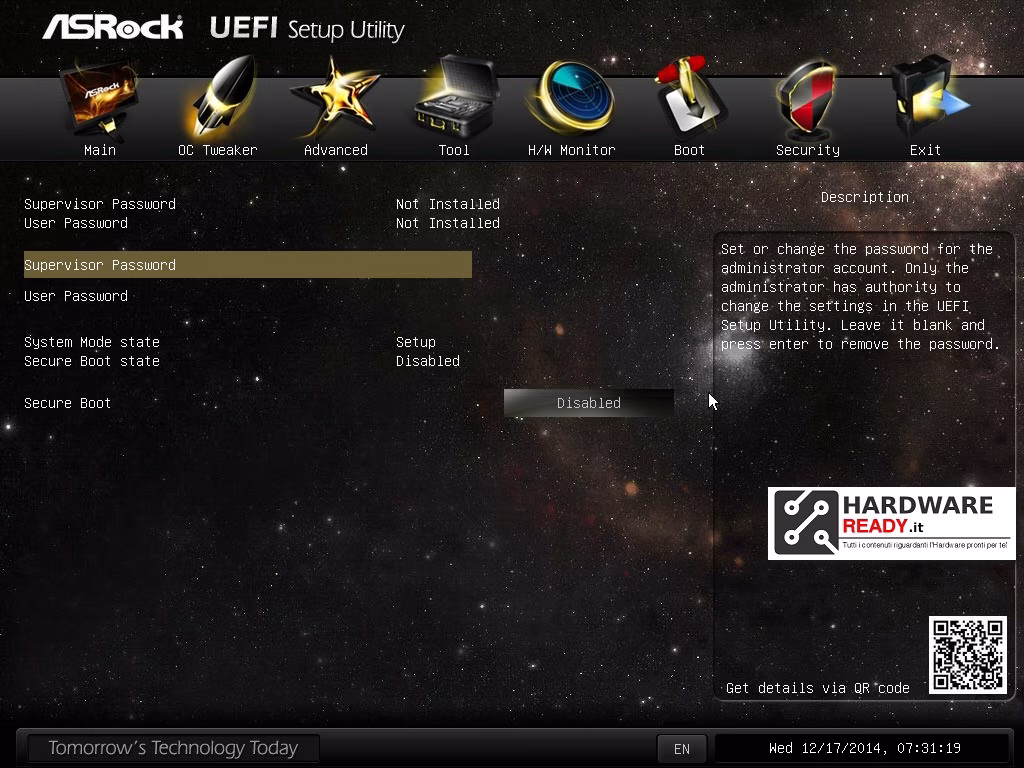

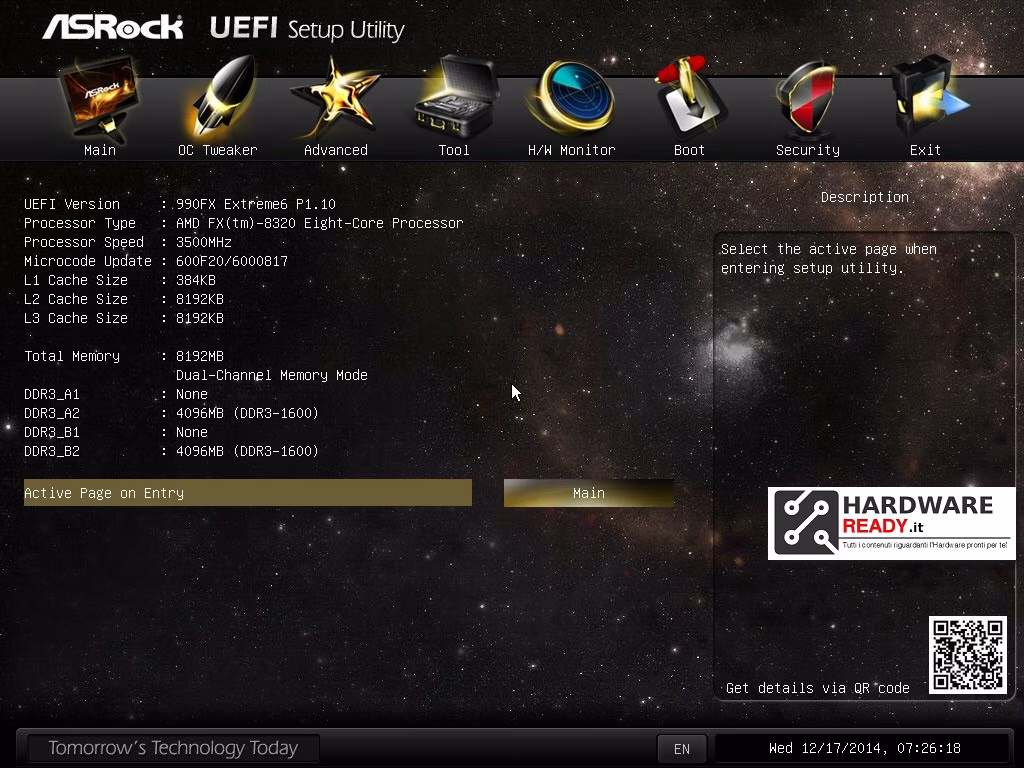

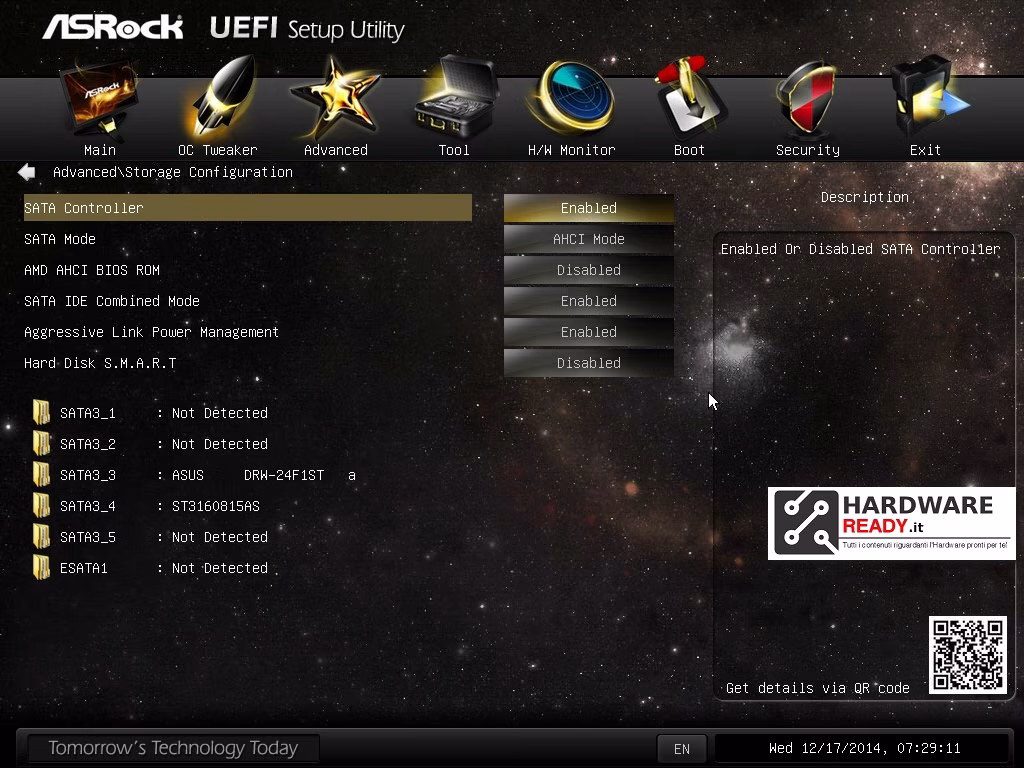

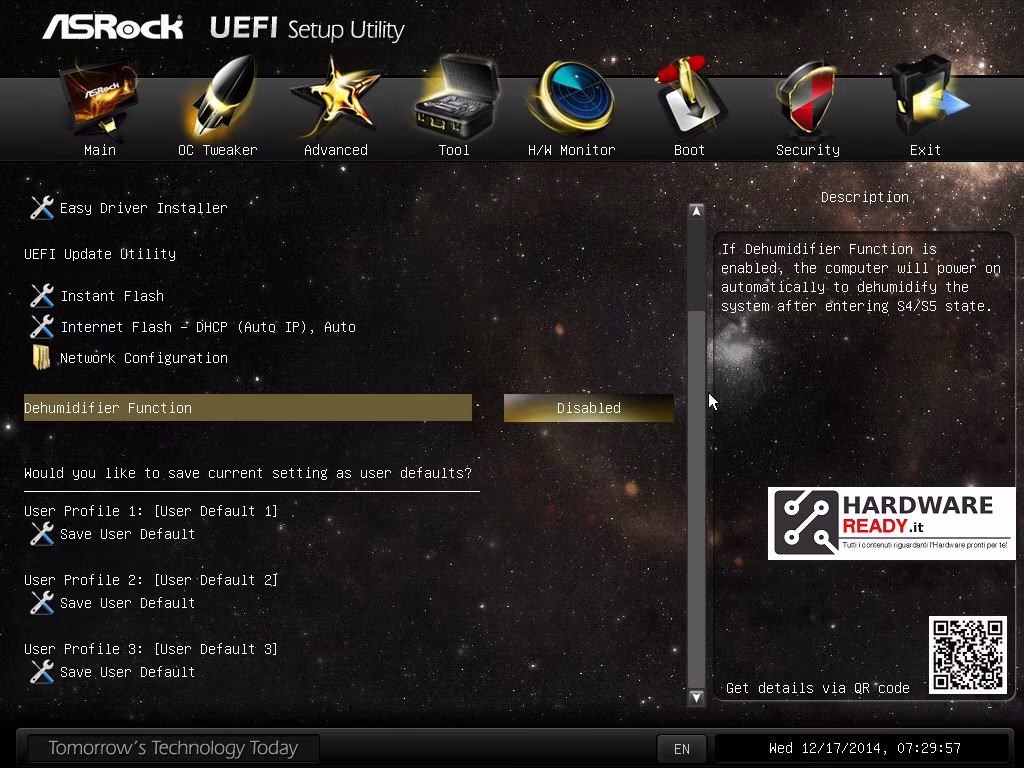

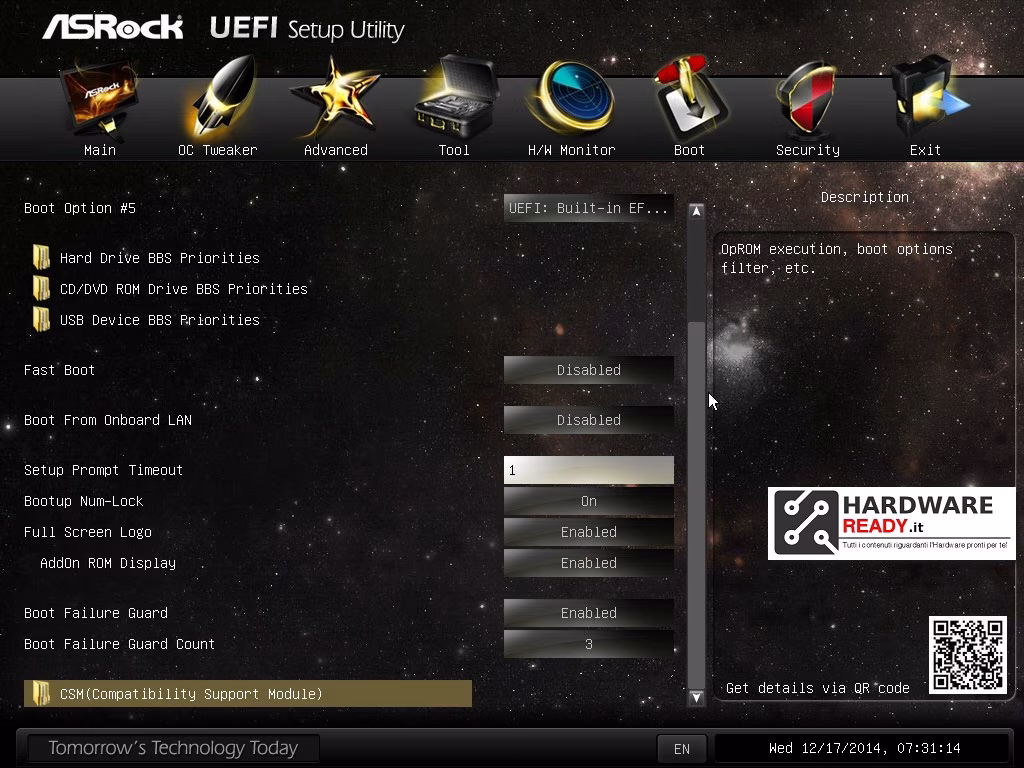

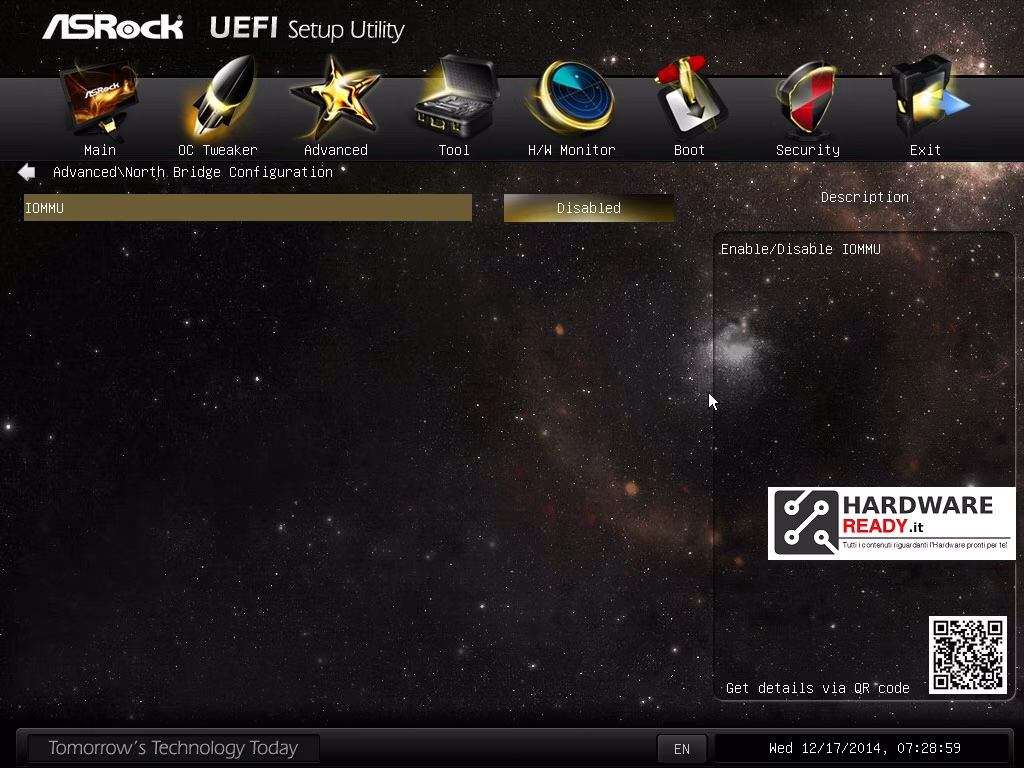

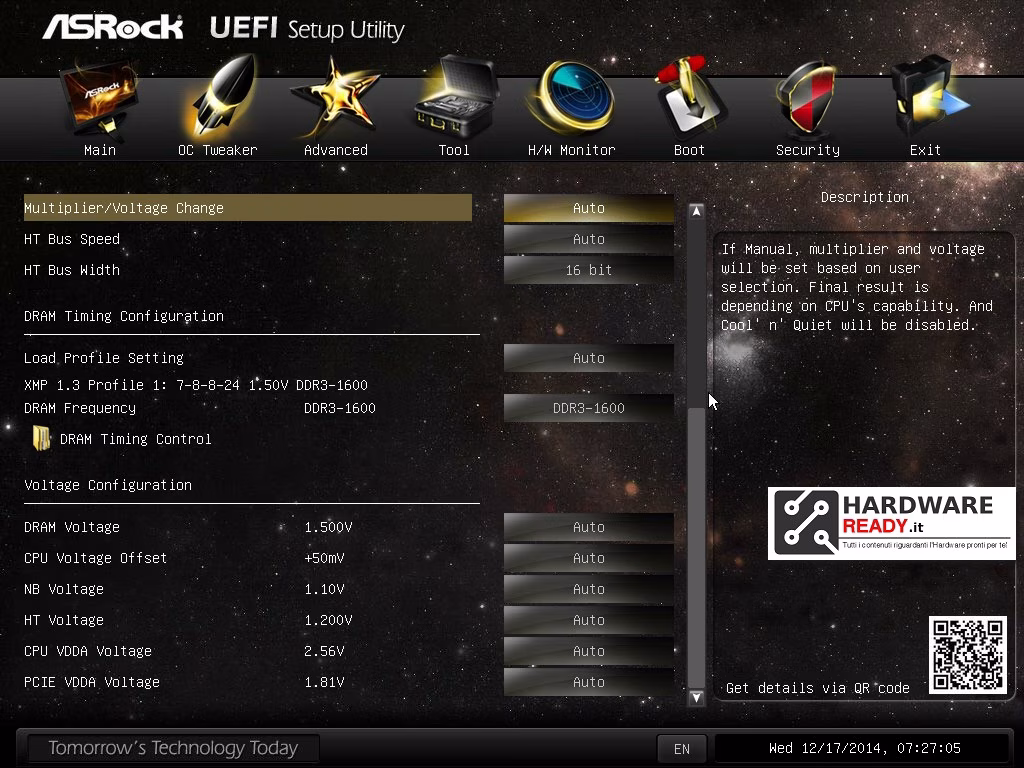

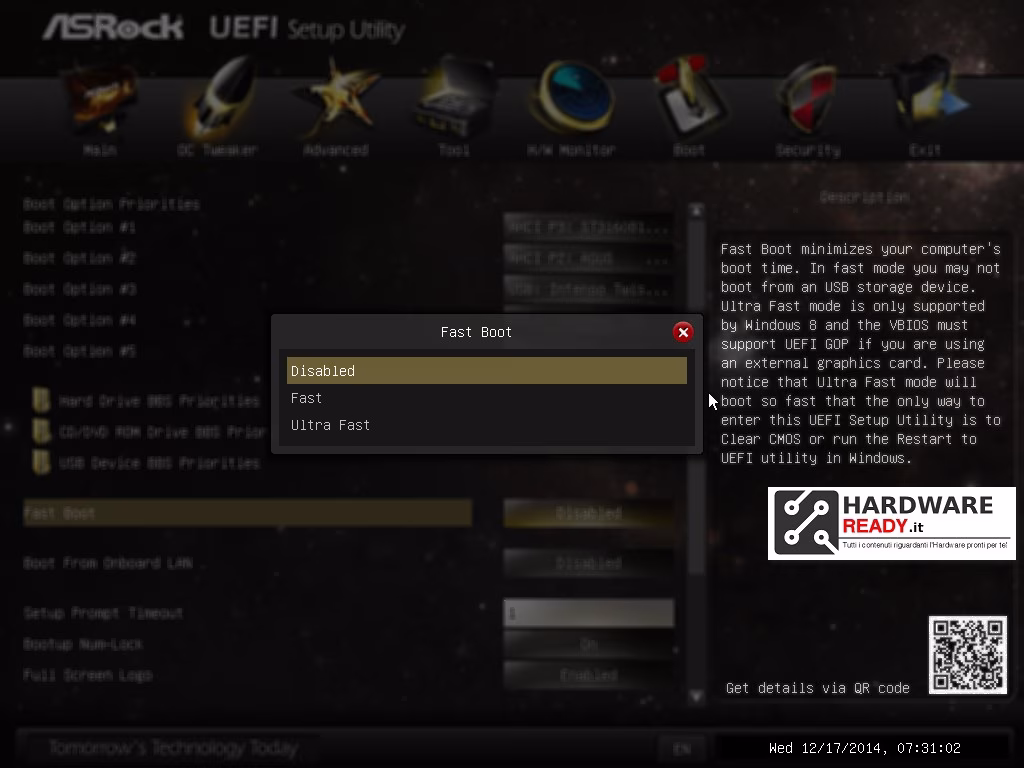

La ASRock 990FX Extreme6 è dotata di un BIOS UEFI semplice e completo dal design interstellare.

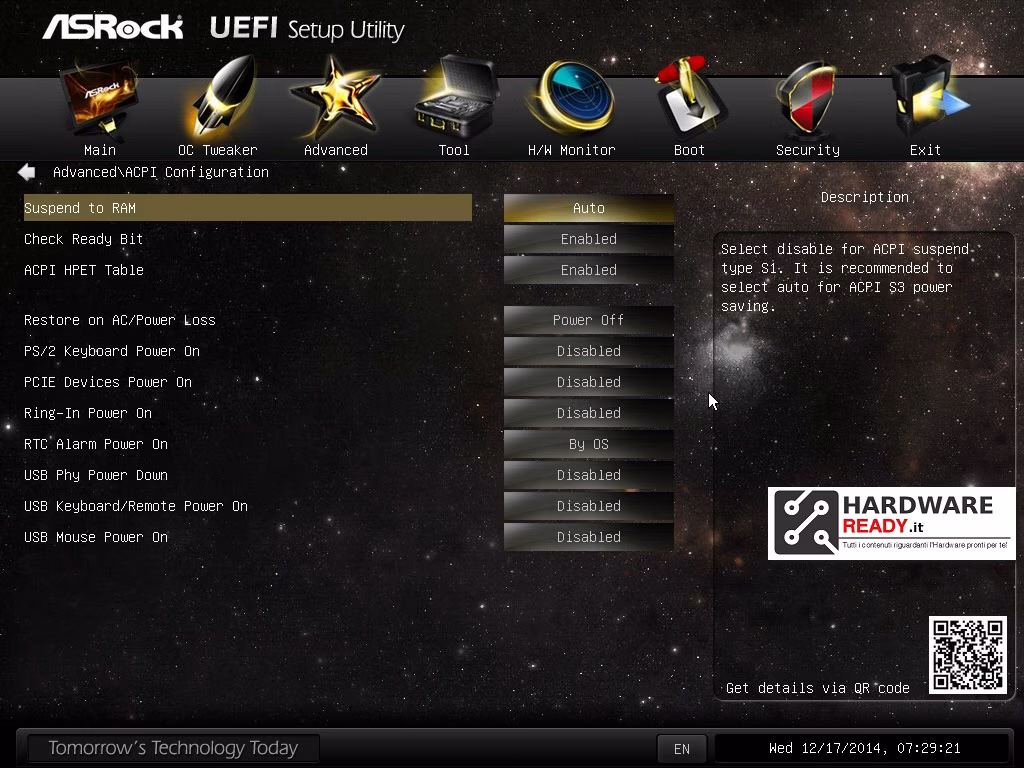

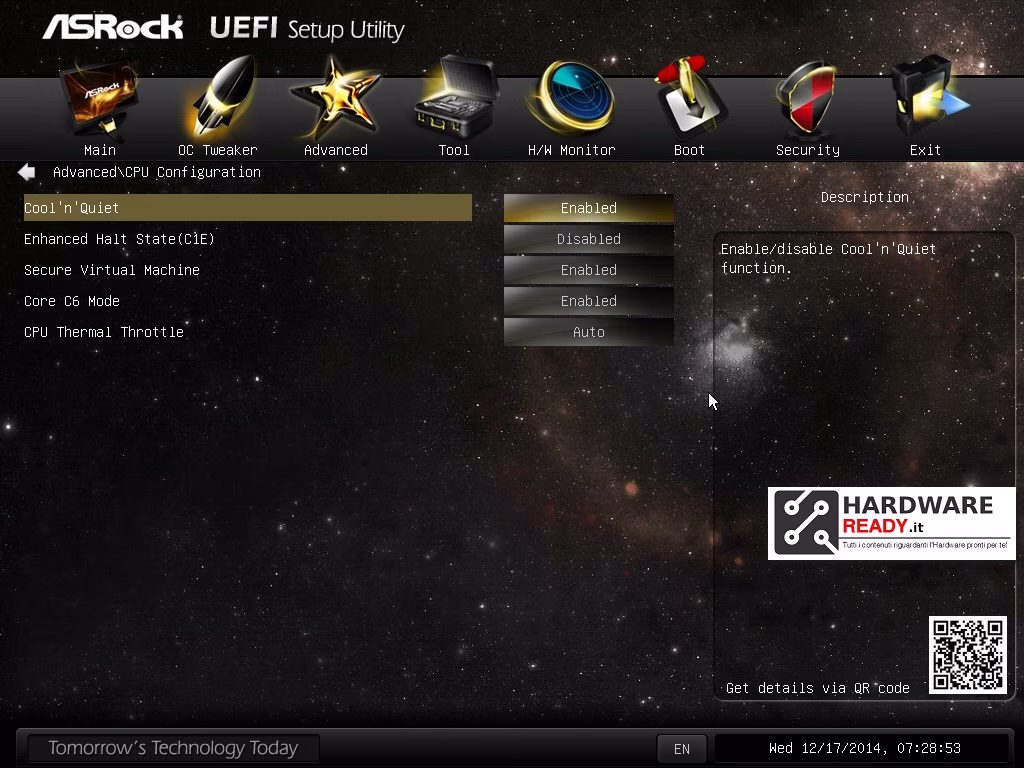

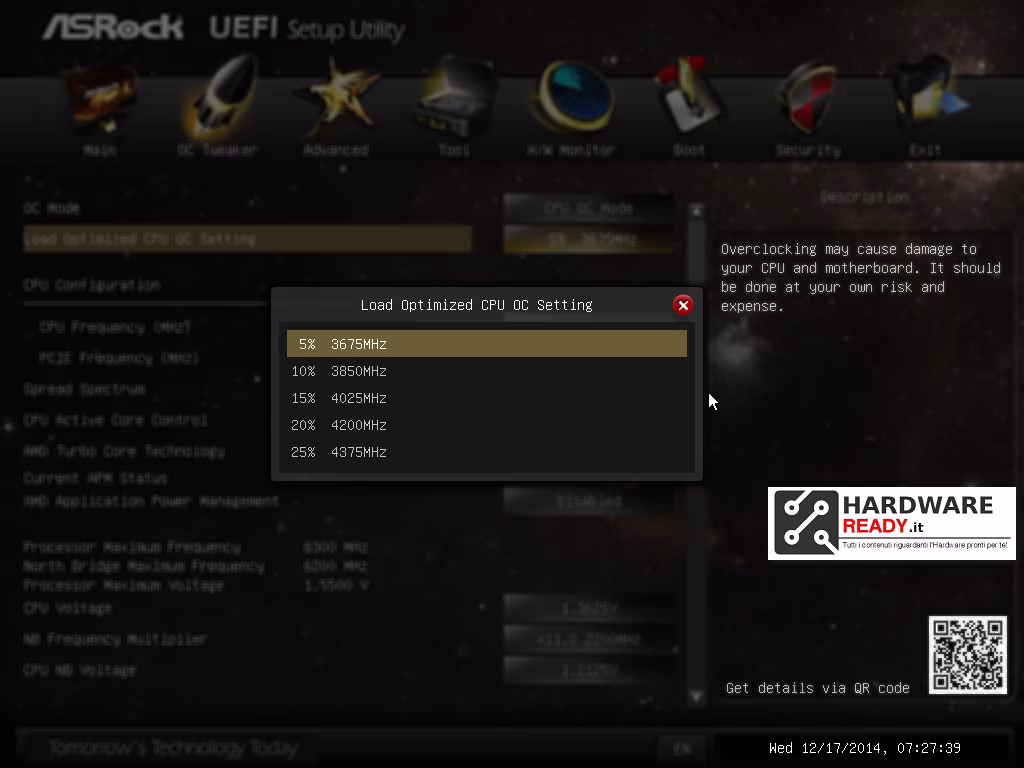

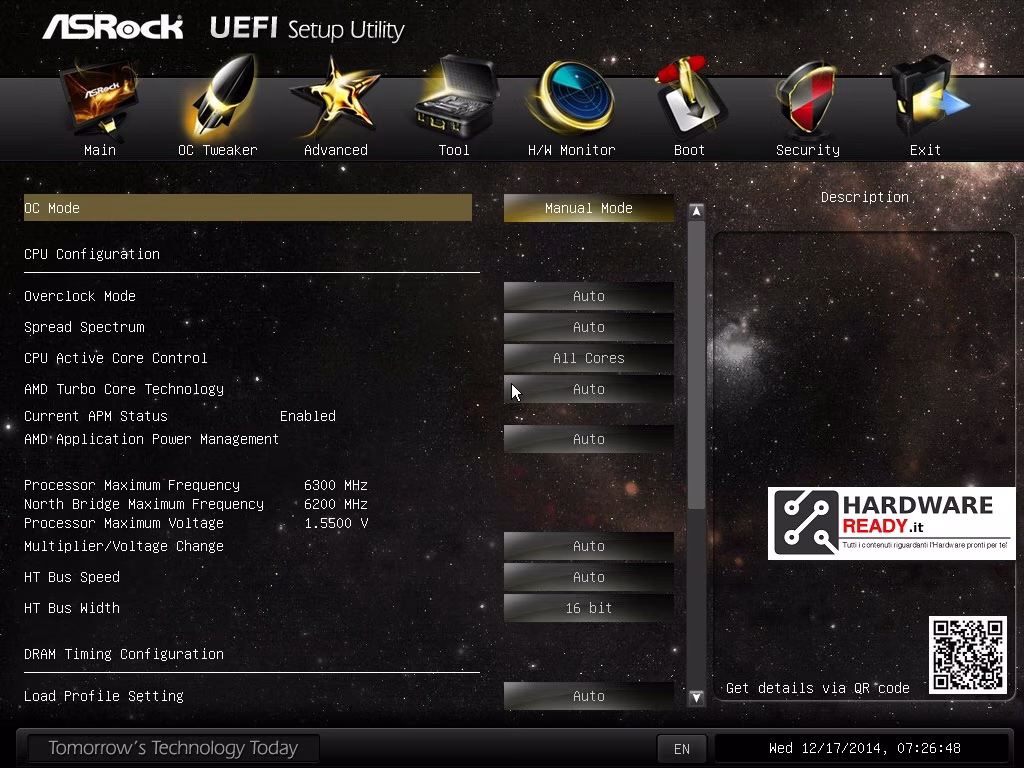

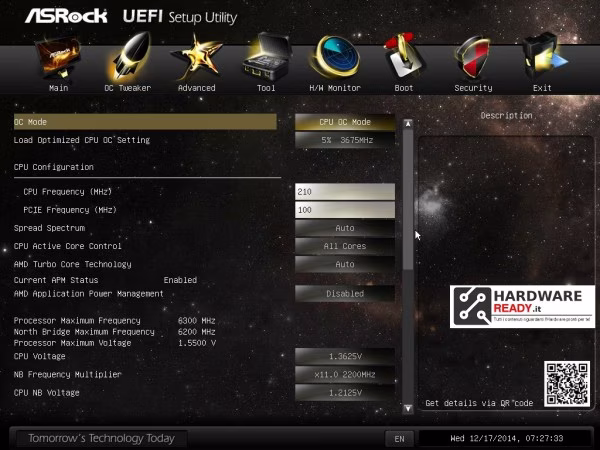

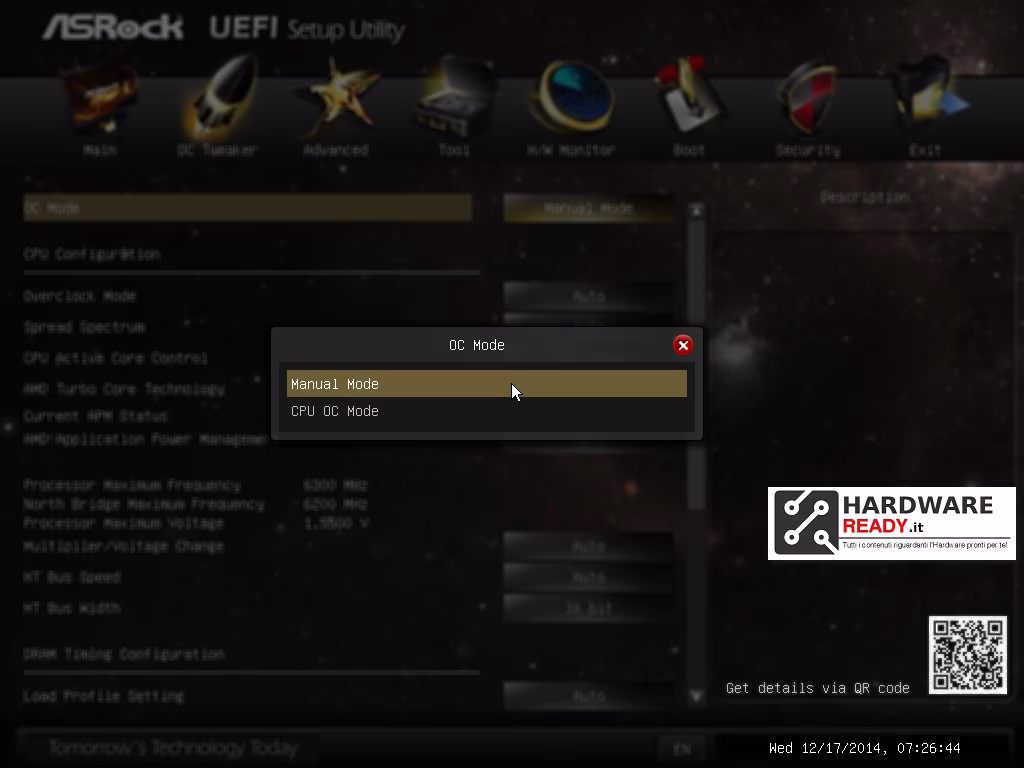

Dettagliato, fluido e con vari profili pre-impostati per l’overclock in modo intuitivo anche per i meno esperti.

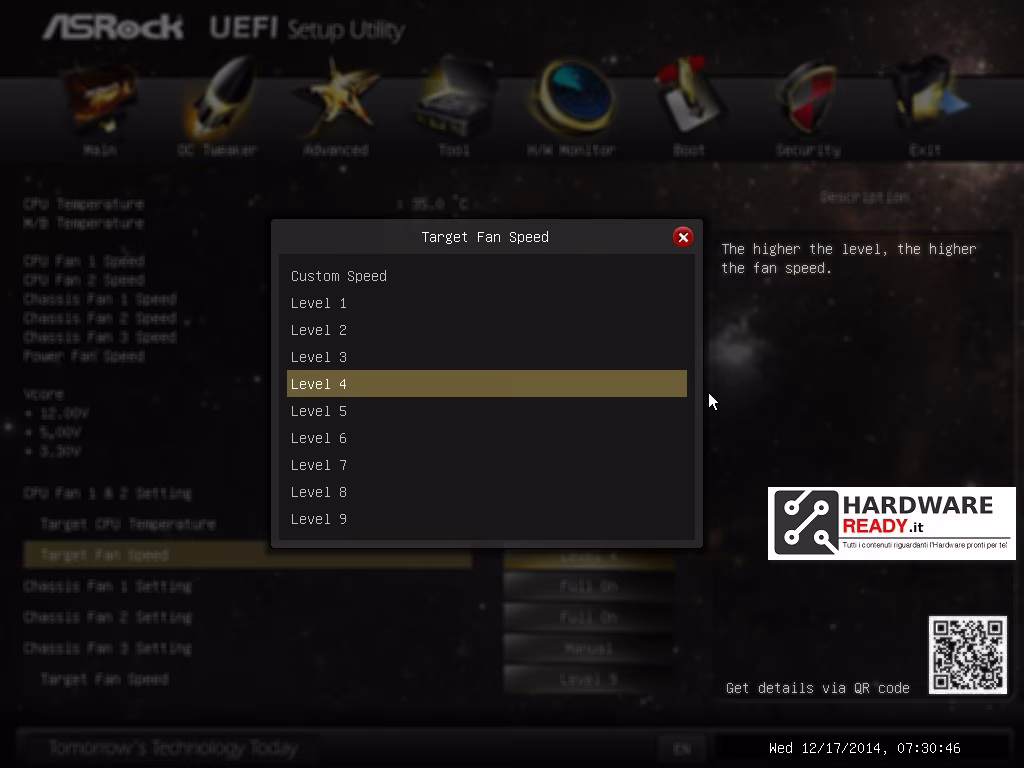

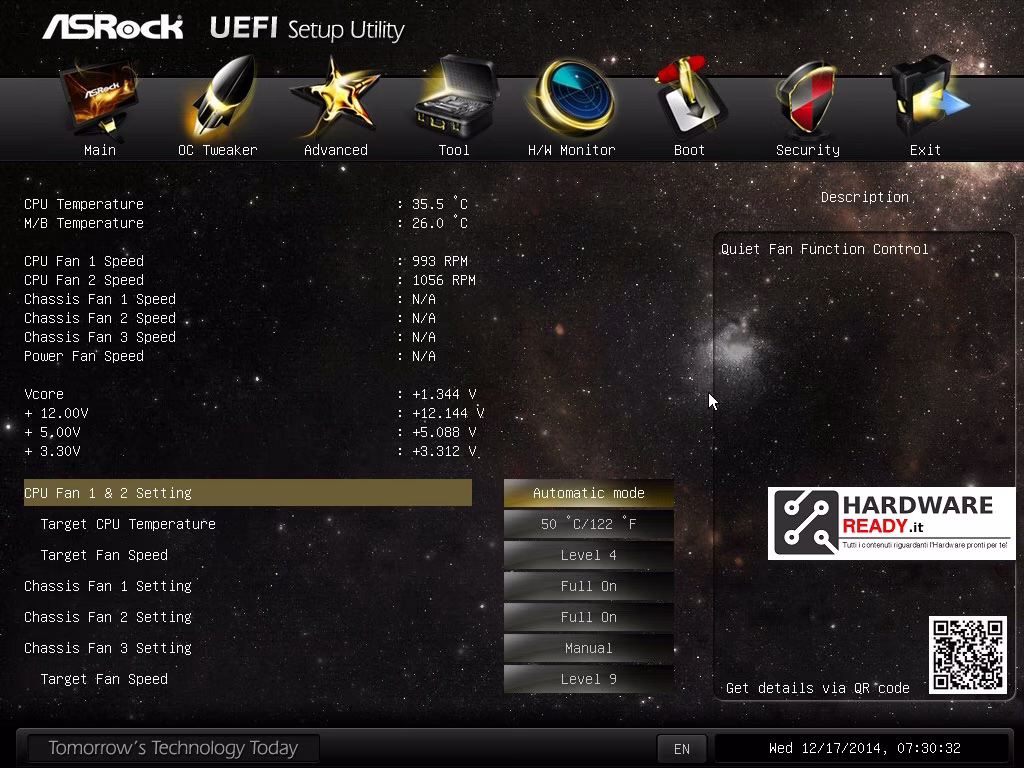

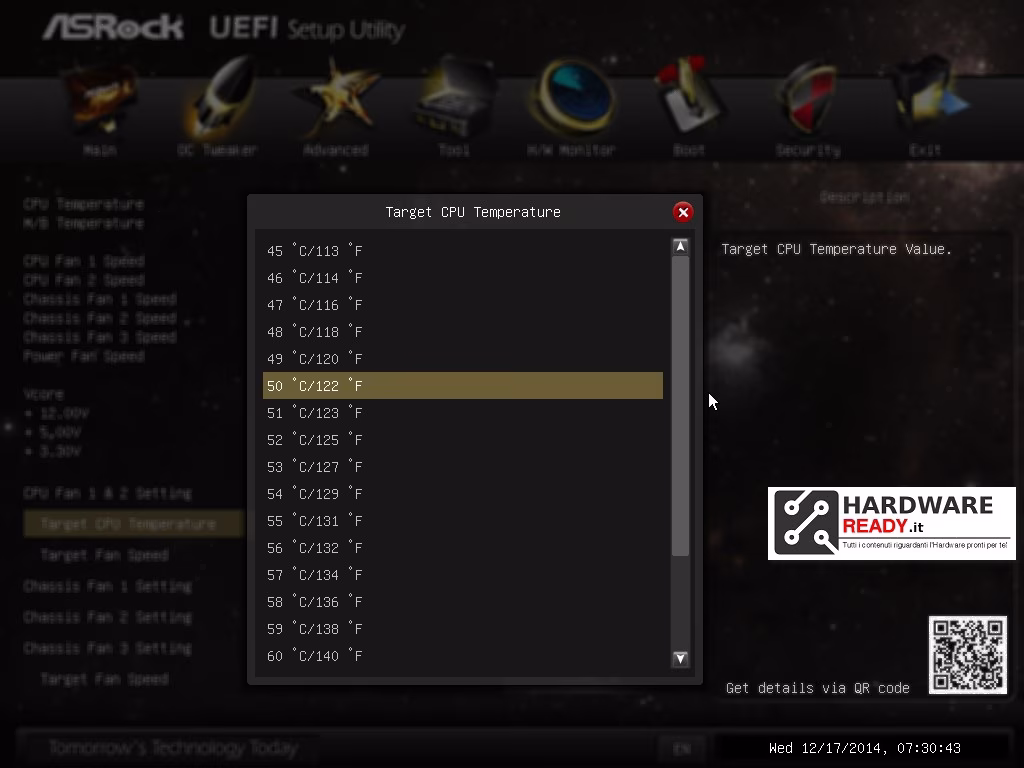

Il controlla delle ventole ha diversi profili e la regolazione avviene con valori impostati “Level” da 1 a 9.

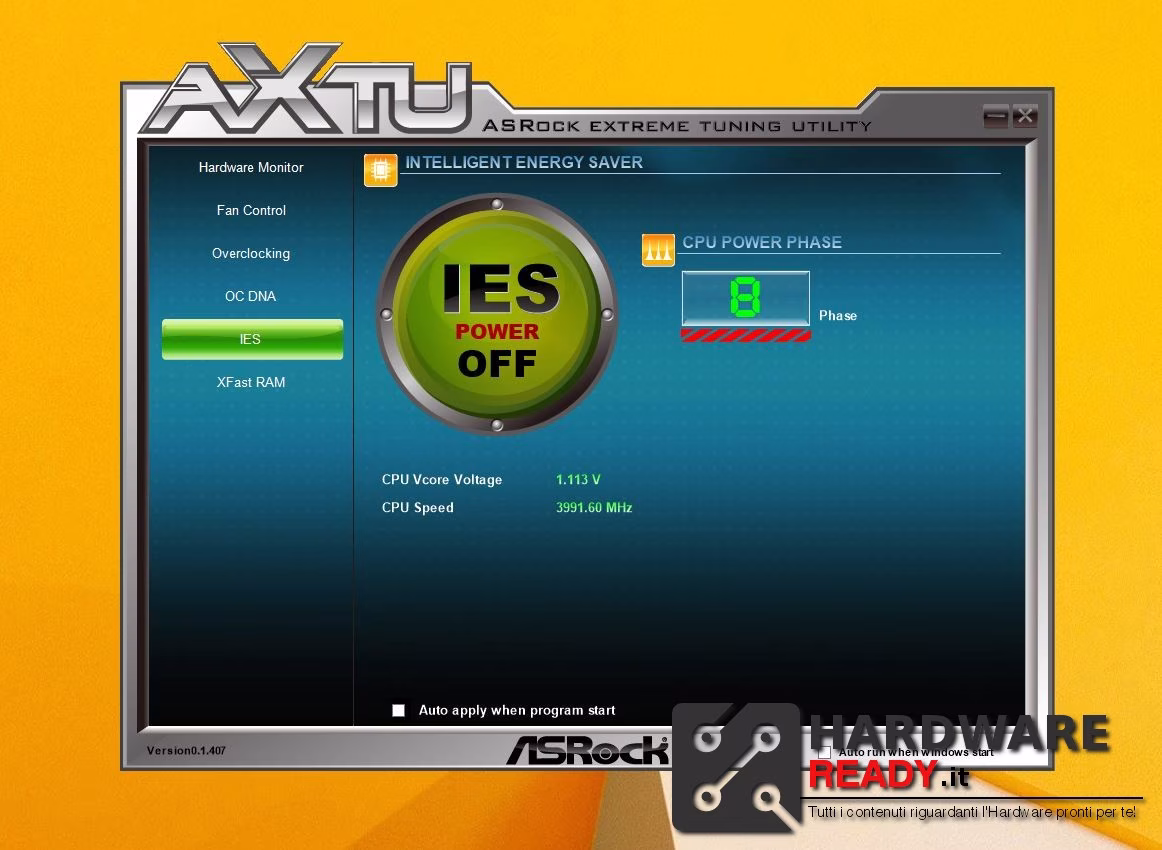

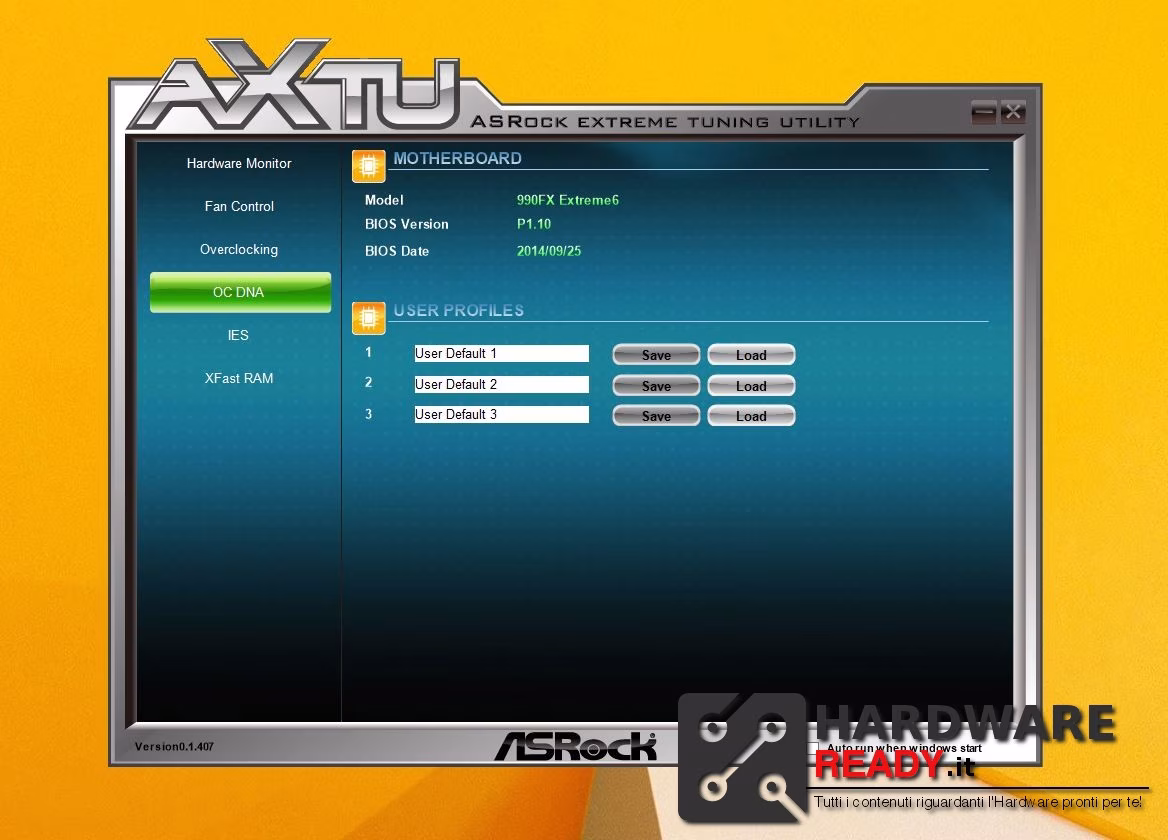

La Suite completa per il monitoraggio o la modifica di tutte le configurazioni del sistema.

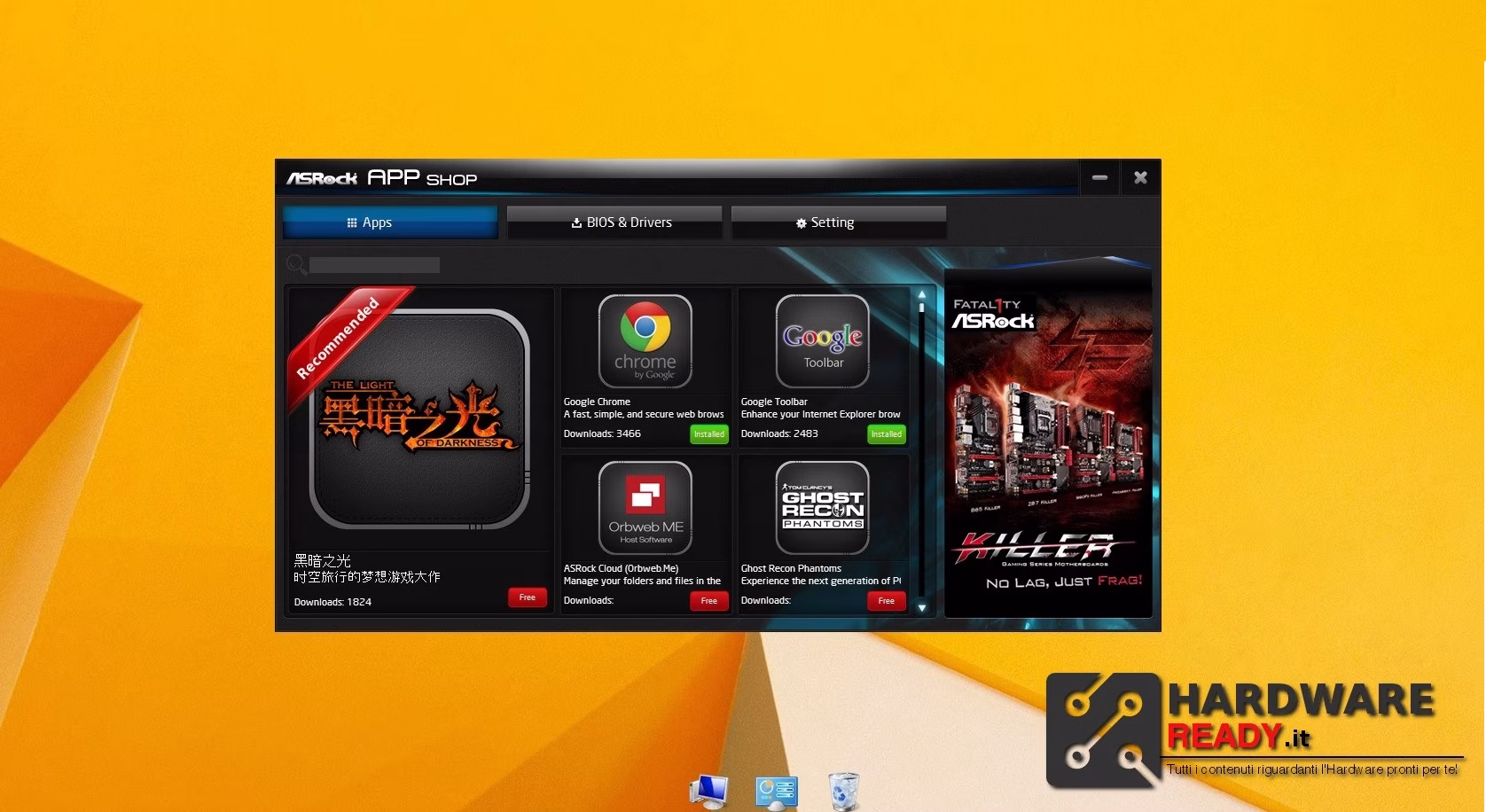

In fine i Software ASRock APP Shop ed il software, molto essenziale ma funzionale, “Restart to UEFI” che vi riporta al BIOS in seguito al riavvio.
ASRock inoltre offre ai propri clienti Cloud gratuito per un periodo di tre anni, anche su smartphone, e APP Shop nella quale si trovano un sacco di utili applicazioni.

Ecco la configurazione utilizzata nei Test:

Ecco i risultati dei Test:

Consumi in Idle e stess dell’intero sistema:

Il prodotto si è comportato bene nel normale utilizzo, analizzandolo e testandolo si è confermato completo ed efficiente. I software di gestione sono ben fatti e completi per gestire al meglio il sistema. Buona l’affermata sezione audio Purity Sound 2, velocissimo ed al passo coi tempi il socket M.2 e buona la dissipazione. Ottimo lo spazio tra le PCI-Express che in caso di SLI/Crossfire aiuterebbe la dissipazione del calore emanato dalle schede video, soprattutto in soluzioni multi GPU.
La Motherboard è dotata di un’ottima sezione di alimentazione per fare OC Daily alla CPU, ma se non si è pratici ricordiamo di non utilizzare i settaggi pre-impostati con le % di OC, perchè agirebbe anche sulle ram rendendo probabilmente instabile il sistema, quindi va fatto in maniera manuale sulla CPU.
Il controller delle ventole è facile da usare, ma una nota da segnalare è il fatto che se si hanno due ventole sul frontale di un case grande non si riescono a collegare per via di un solo attacco FAN in basso a destra, ben 5 sono stati collocati intorno al socket. Ci sarebbero piaciuto avere i Bottoni reset e I/O sulla scheda magari con display di debug.

Il prezzo è intorno ai 150€ ed è di sicuro uno dei migliori prodotti su questa fascia di prezzo, davvero ottimo il lavoro svolto da ASRock, che ringraziamo per il sample fornitoci.
