Oggi ci troviamo ad analizzare un prodotto mirato ai gamers della vasta gamma di schede madri di ASRock. La motherboard è dotata di chipset H97, soluzione che permette all’azienda di offrire un prodotto più economico, ma completo. L’H97 non offre prestazioni minori, ma di rilevante vi è la velocità massima a 1600 delle RAM, capacità di Overclock ridotte ed altre features offerte dal chipset Intel Z97.
Specificate le “rinunce” (l’OC è possibile e ne parleremo dopo, ma sempre che uno faccia OC serio non sono queste le cifre da spendere in tal caso per una motherboard…), va sottolineato che a parità di prezzo la versione H97 ha qualità dei componenti superiore e tutto quello che serve per giocare: 8 Fasi Digi Power, supporto quad CrossFire, Fatal1ty Mouse Port, Audio Purity Sound 2, Intel Gigabit LAN, Key Master, Xsplit.
La differenza di prezzo è notevole tra l’H97 e la Z97 (al momento rispettivamente 95€ e 125€); sicuramente è più utile investire su una VGA o CPU più potente.
Analizziamola nel dettaglio!

LINK supporto Ufficiale ASRock: Sito Produttore

La confezione è, come al solito, con colorazione rossa predominante e ben fatta. Troviamo in evidenza il simbolo della serie Fatal1ty con le varie features intorno.

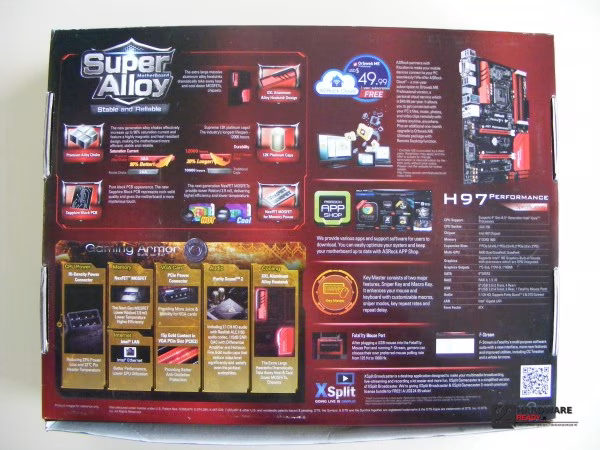

Sul retro una completa ed illustrata scheda tecnica.

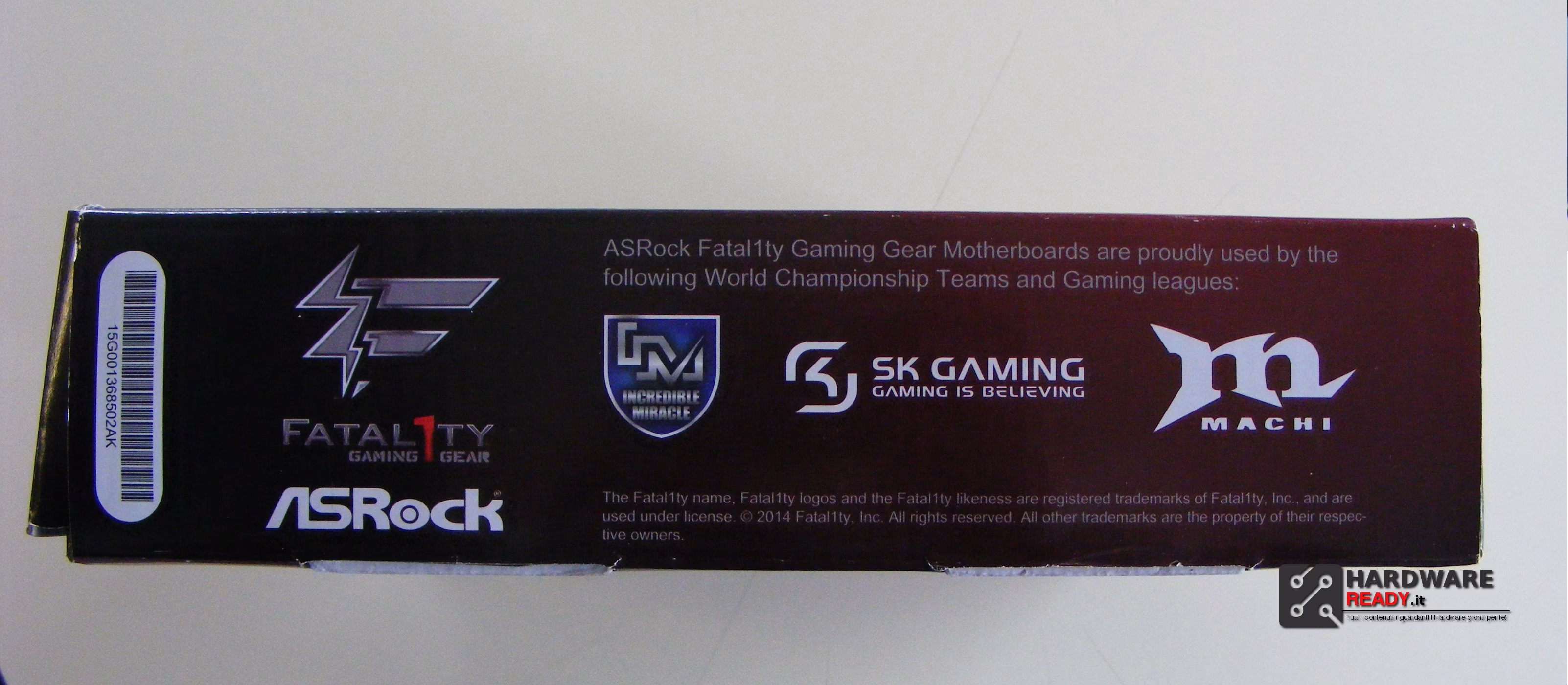

Sui lati corti ulteriori specifiche e loghi della H97 Performance Ser1es.

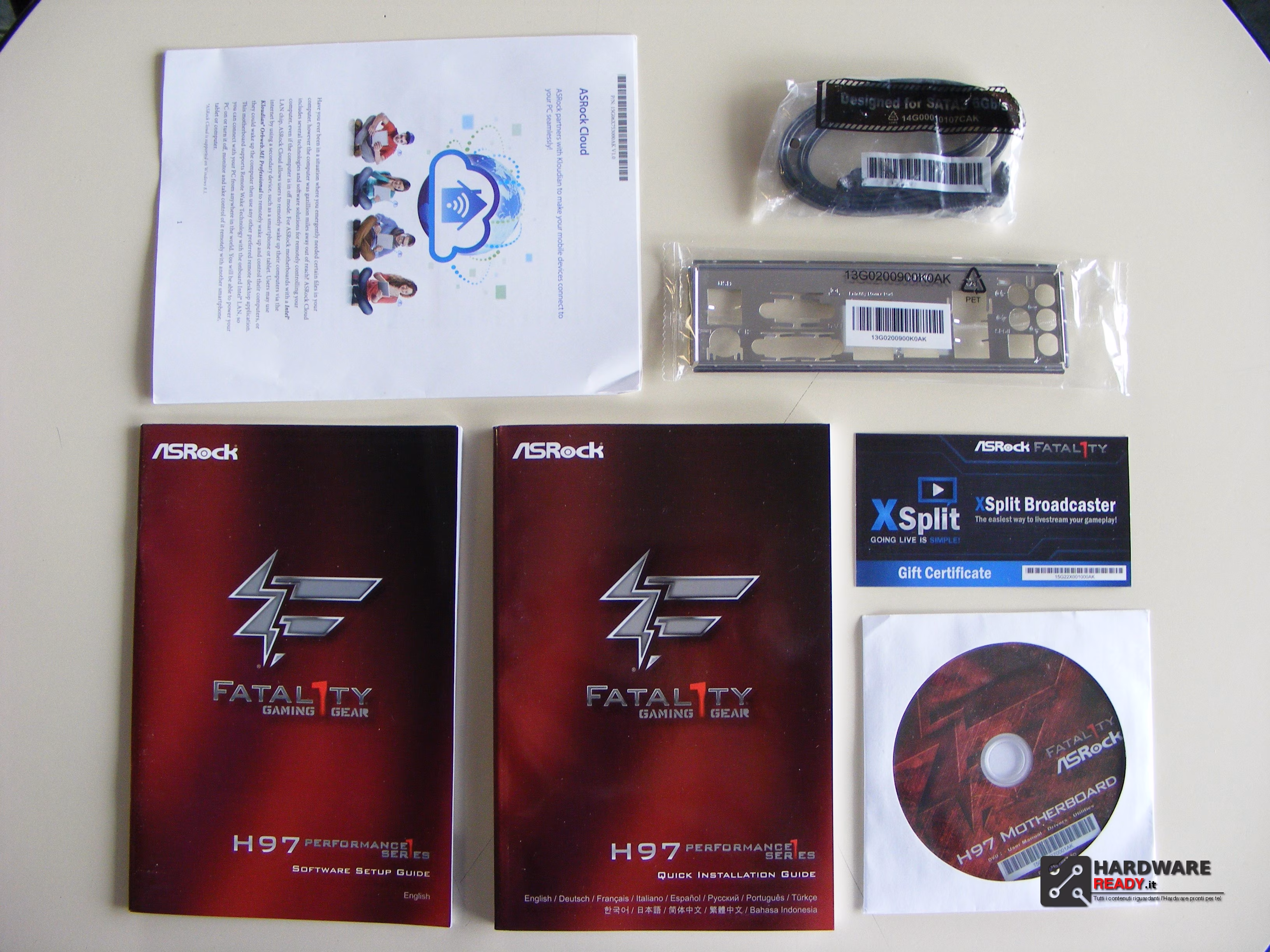

Nel bundle è semplice ed essenziale:
2 cavi SATA neri, il pannello posteriore della motherboard, user guide, software user guide, ASRock Cloud guide, il DVD con driver ed utility e certificato XSplit Broadcaster con 3 mesi premium.

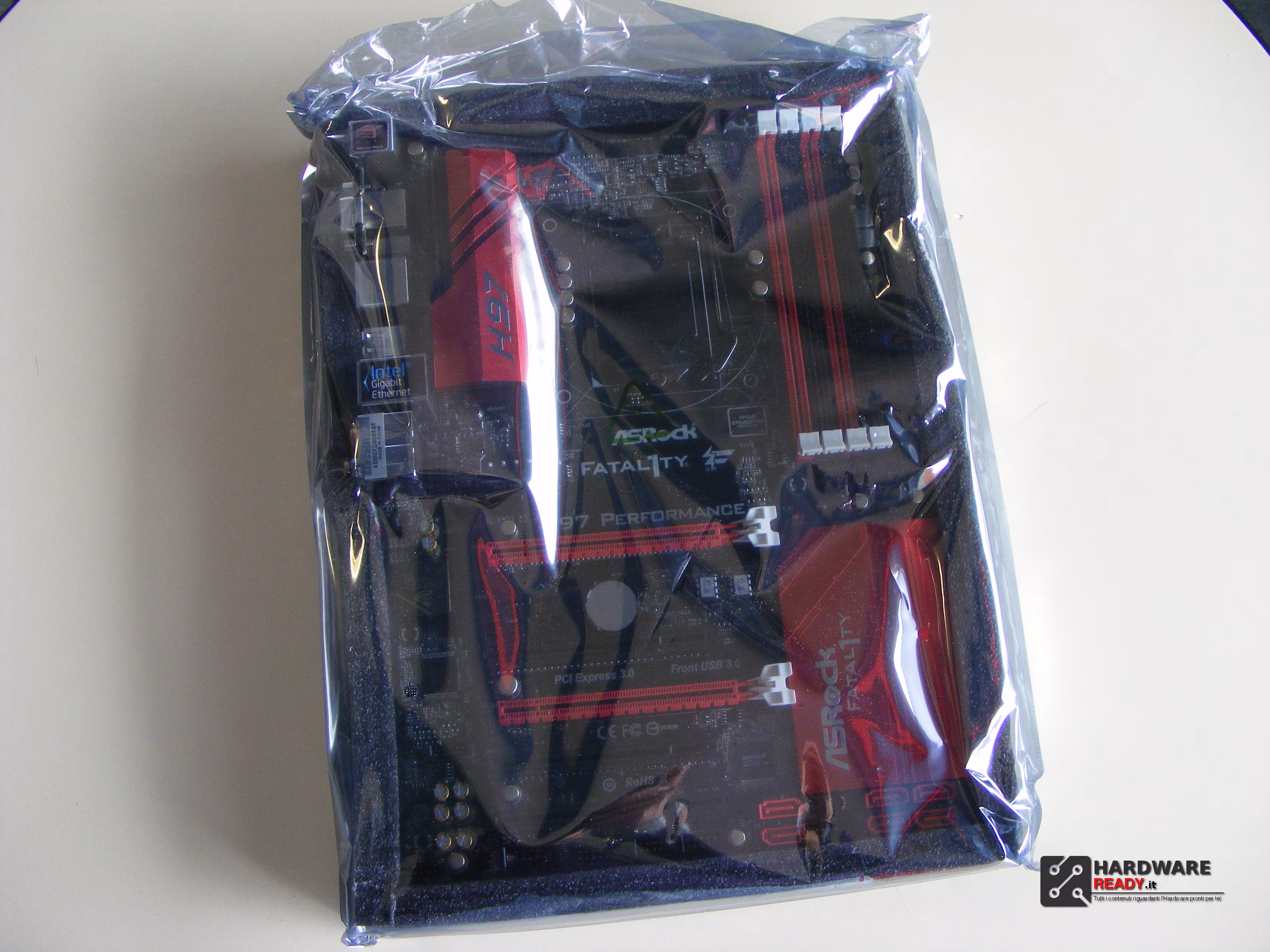

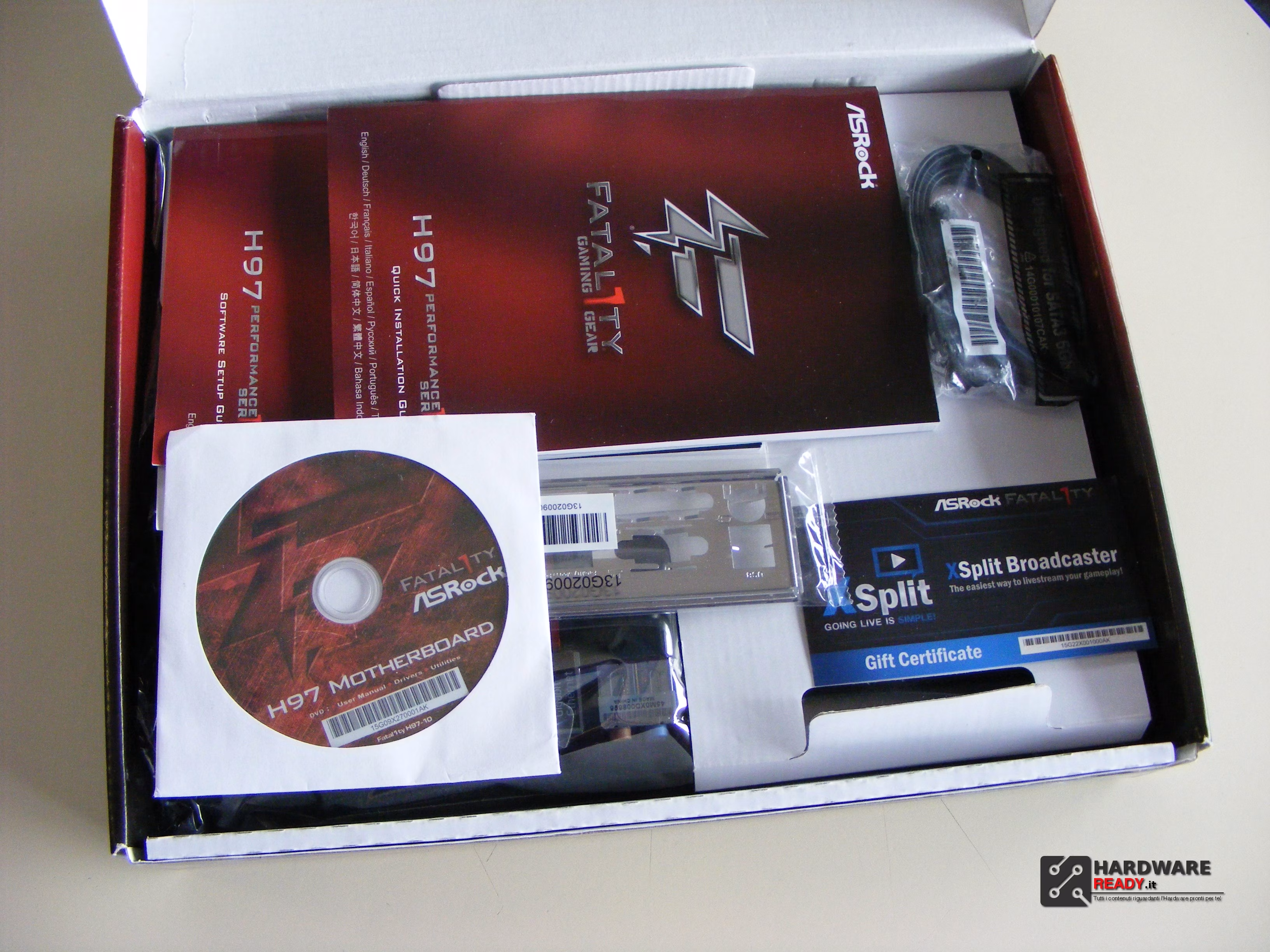

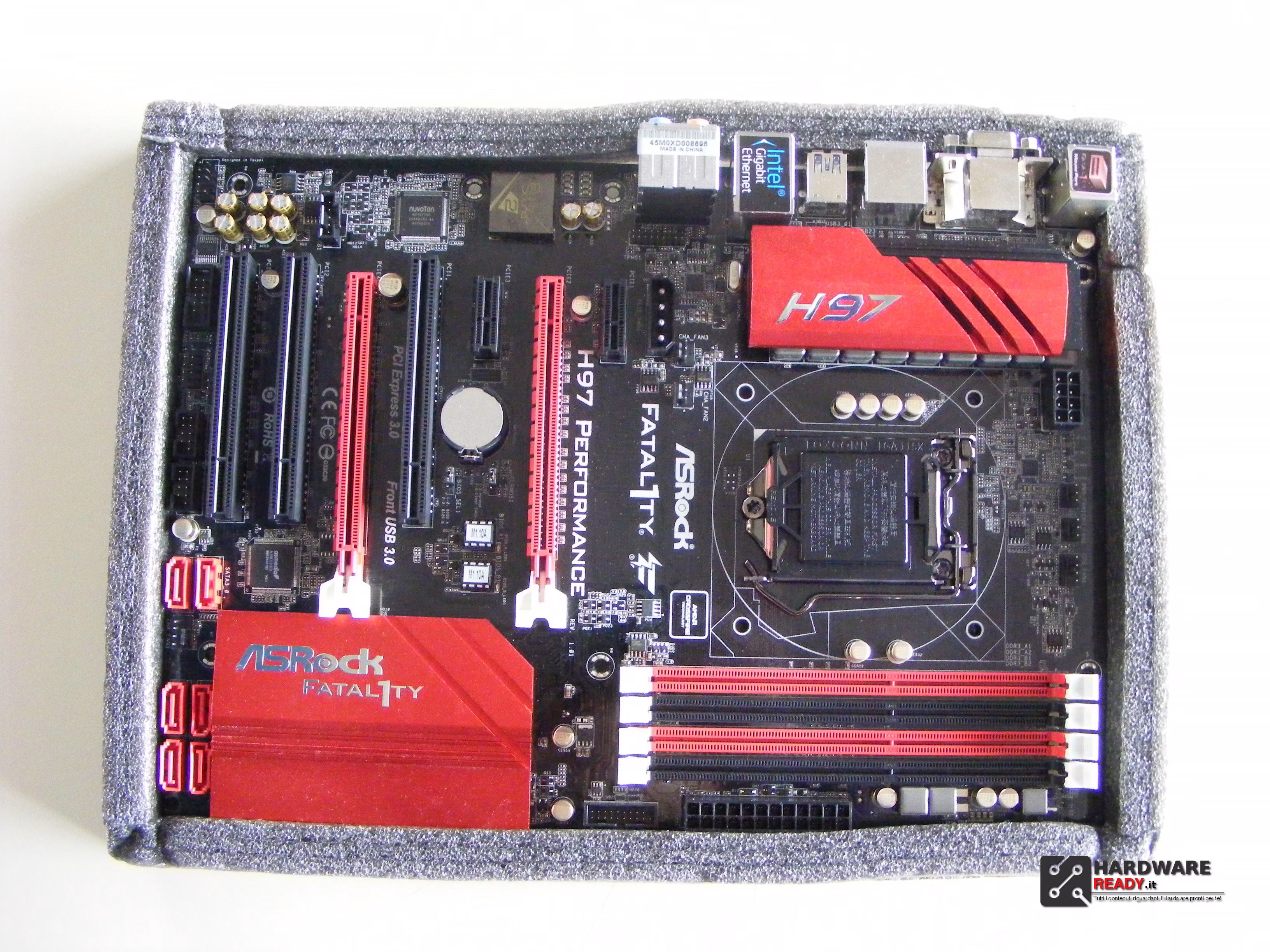

La scheda è ben alloggiata in un guscio di spugna su misura, avvolta in una busta anti-statica e munita di coperchio di protezione per il chipset, imballo perfetto.

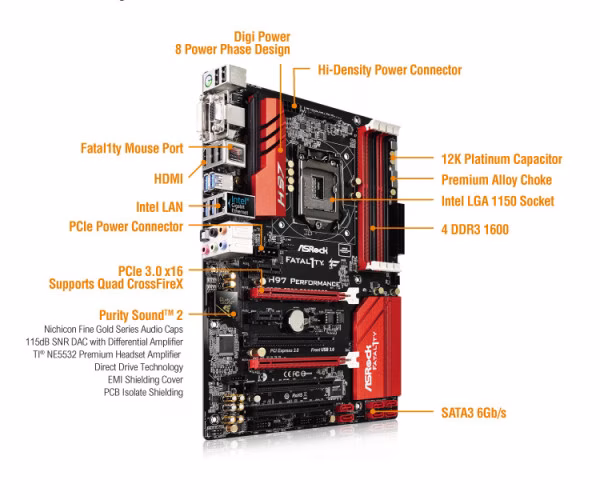

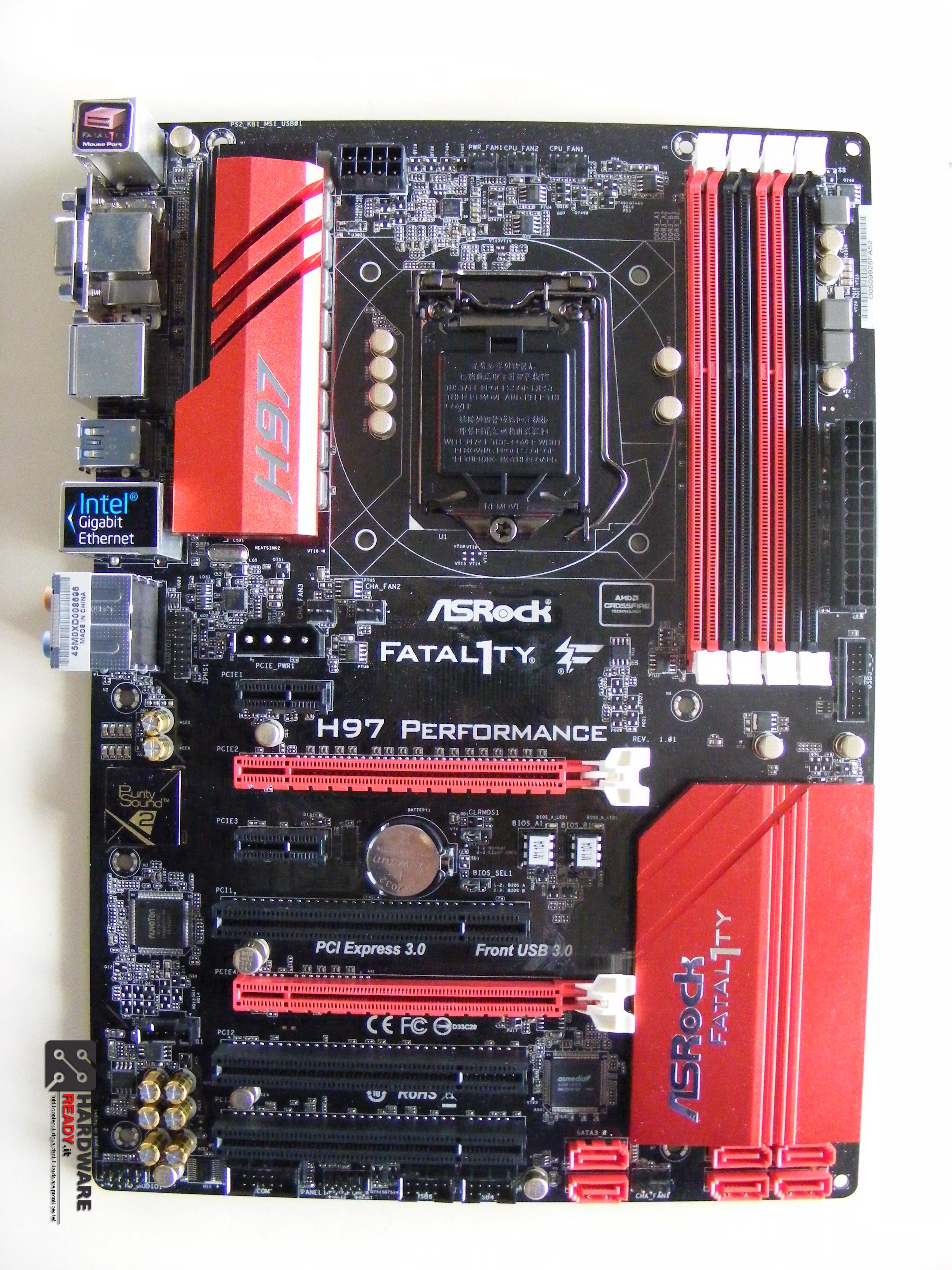

Molto bello il design con questo contrasto di colori, solito della serie Fatal1ty, rosso/nero dei due dissipatori in alluminio, le due PCI Express e due dei quattro banchi DIMM delle RAM.
La scheda è in formato ATX corto dove spiccano alla vista i condensatori a stato solido Nichicon 12K Platinum sparsi per la scheda ed i due generosi dissipatori in alluminio, molto curati nel design.

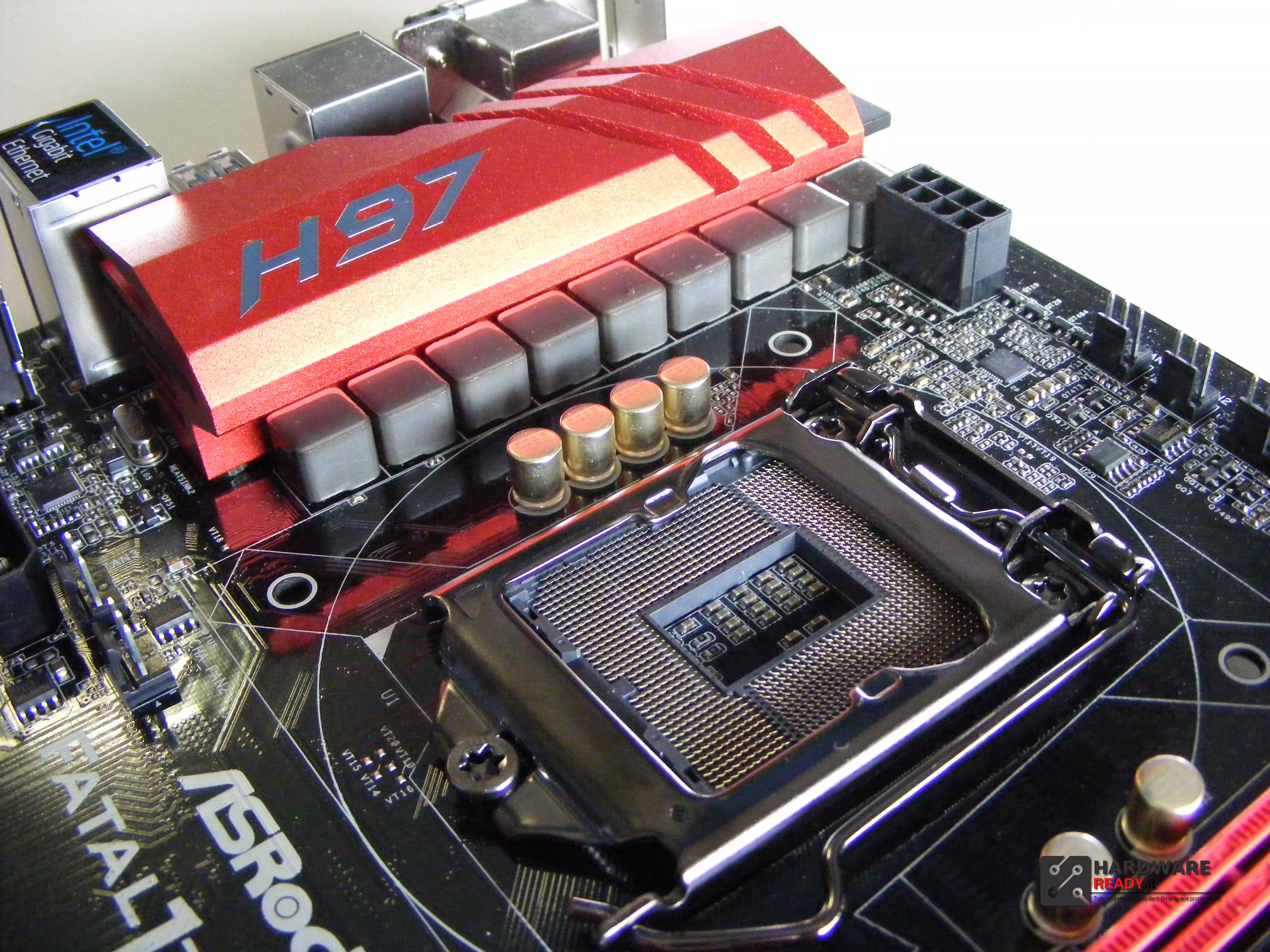

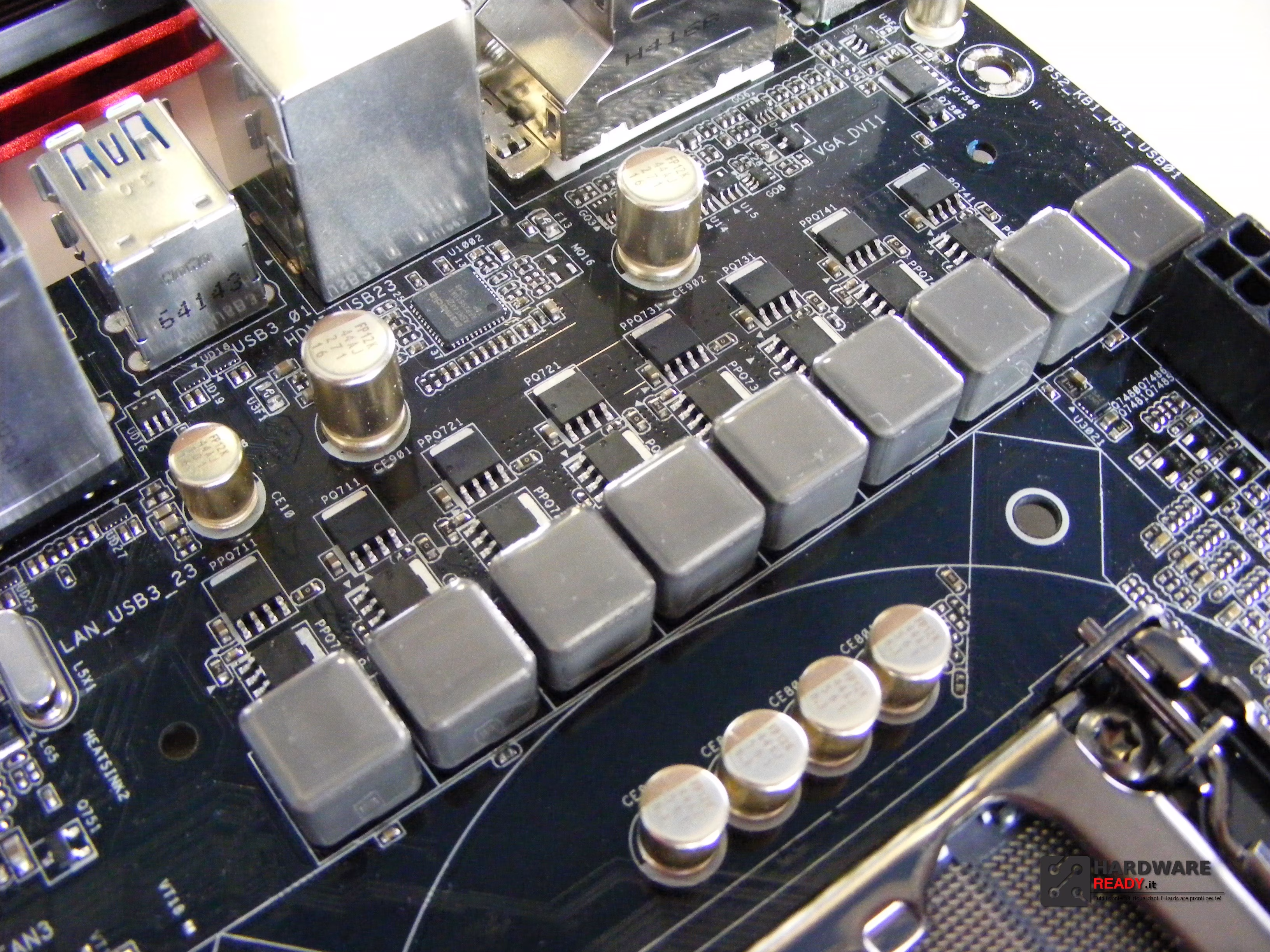

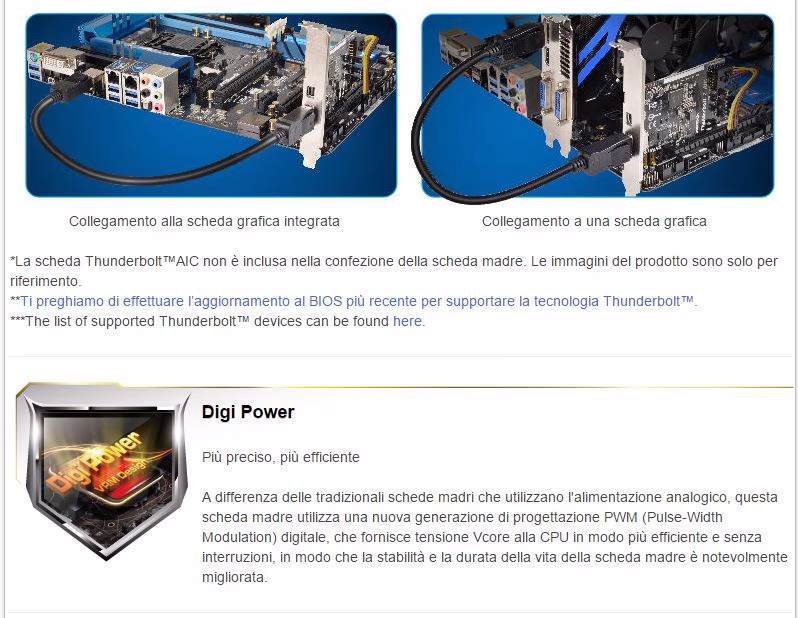

La sezione di alimentazione è composta da 8 Fasi Digi Power e Mosfet NexFET con un connettore ad 8 Pin per alimentare la CPU, il tutto ben dissipato. Inoltre facilmente accessibili intorno al socket sono presenti 3 connettori FAN in alto e due in basso.
Ricordiamo che il chipset supporta i processori di 5° generazione Intel® Core™ i7/i5/i3/Pentium®/Celeron® e quelli di 4° generazione Intel® Xeon®/Core™ (Socket 1150).

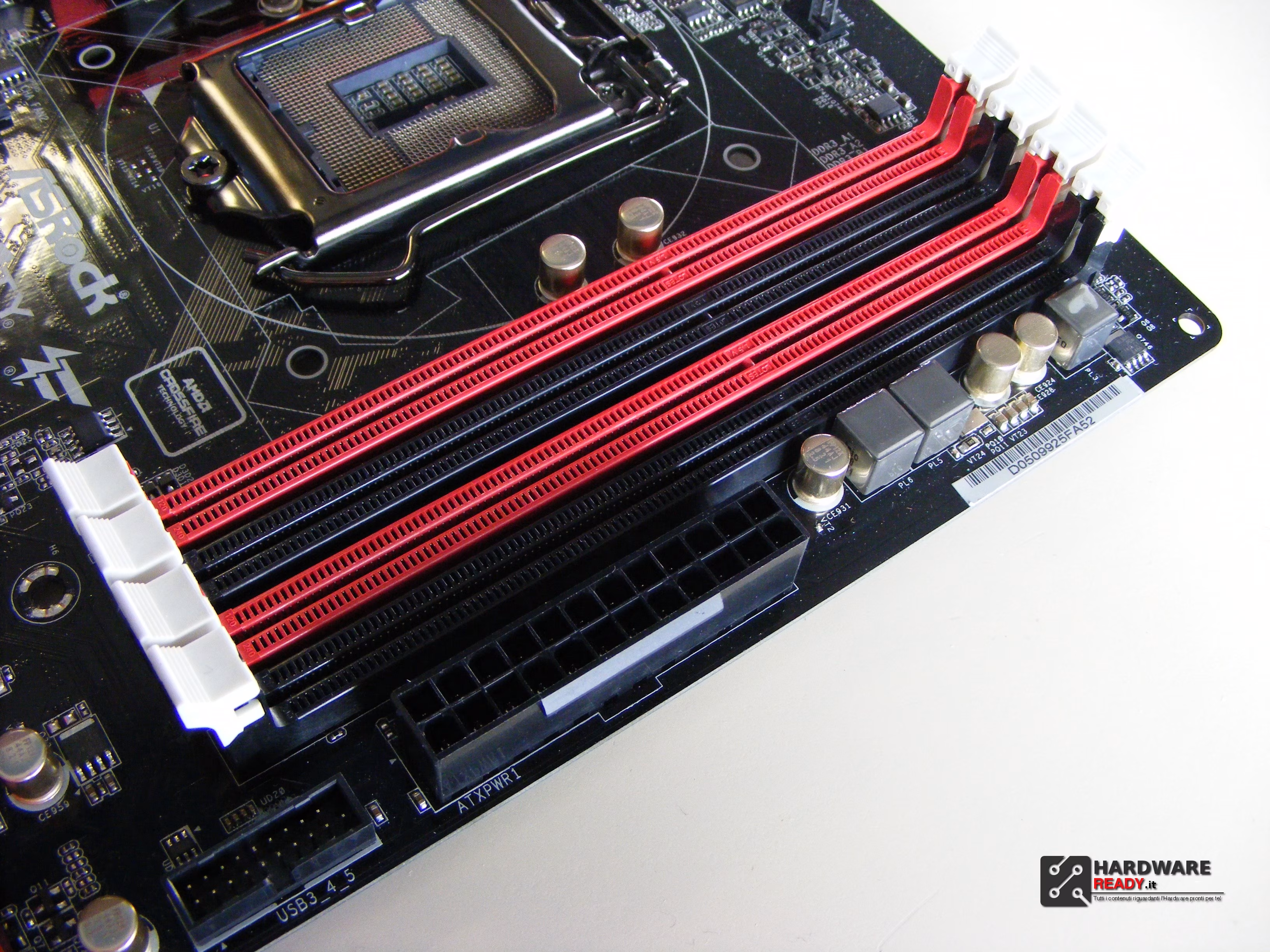

La scheda supporta memorie DDR3 fino a 32GB con una velocità massima di 1600 a doppio canale, inoltre sono curati esteticamente con la doppia colorazione rosso/nera. A lato troviamo anche il connettore a 24PIN per alimentare la motherboard ed una porta per 2 ulteriori USB 3.0.

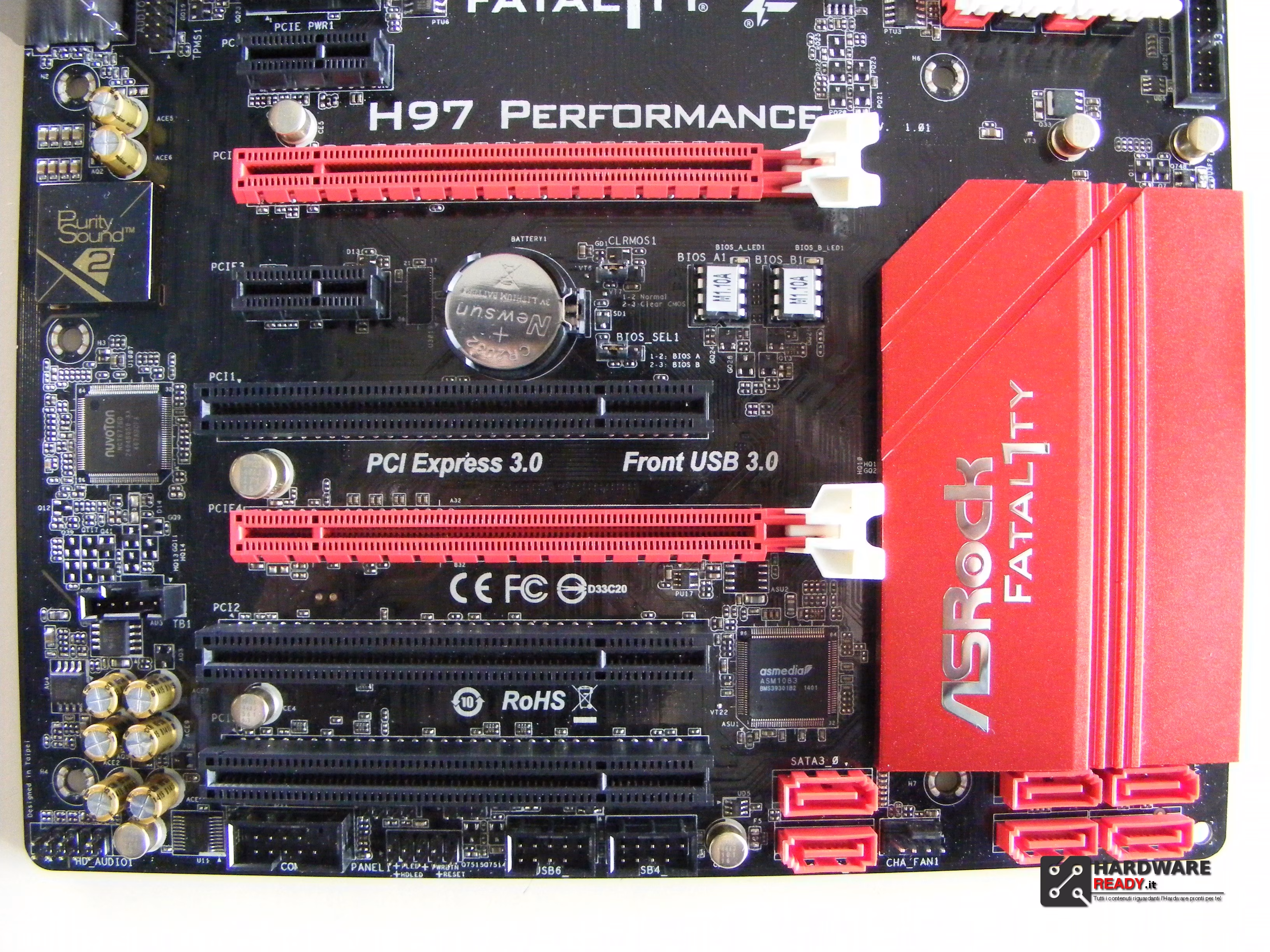

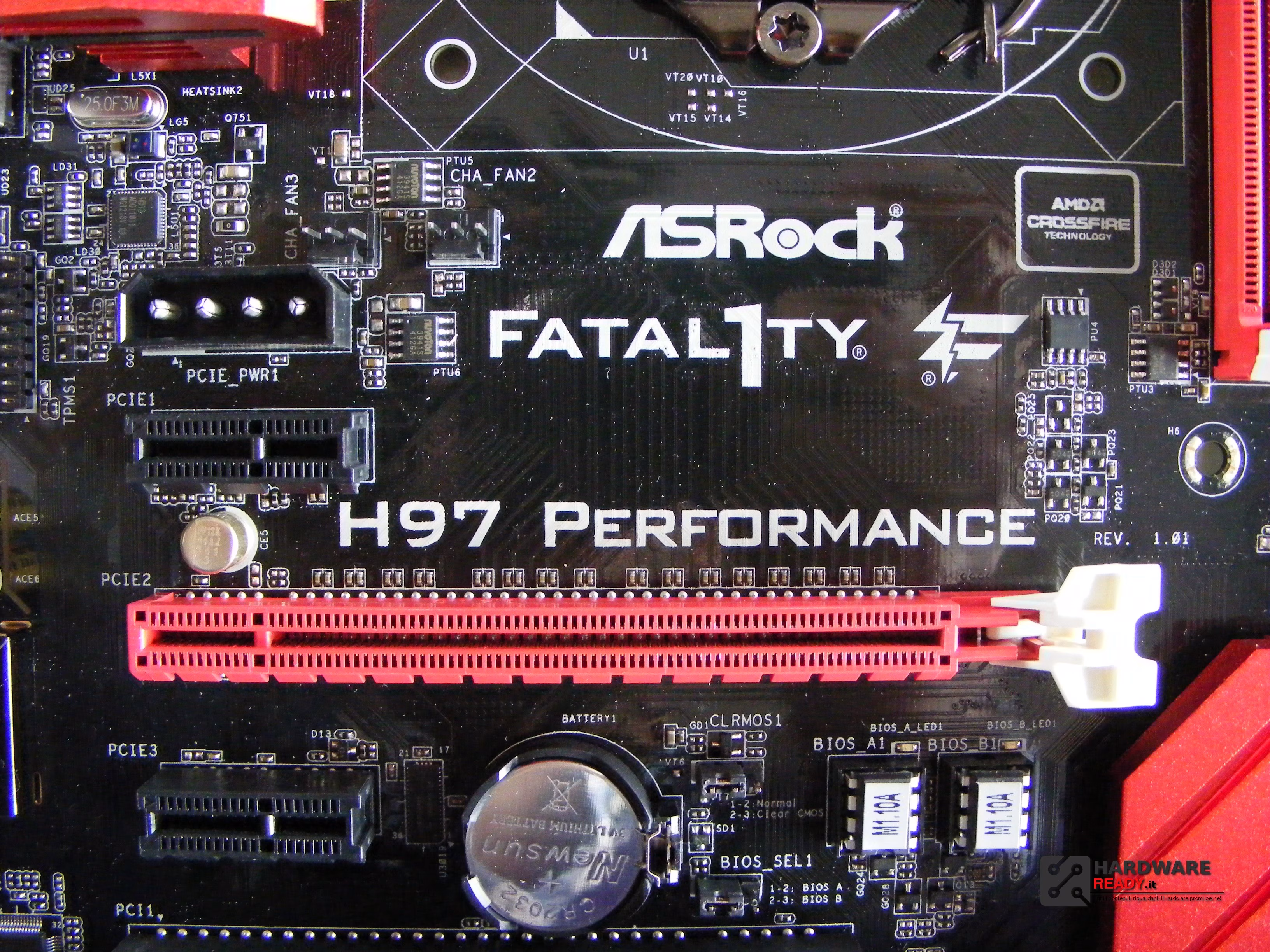

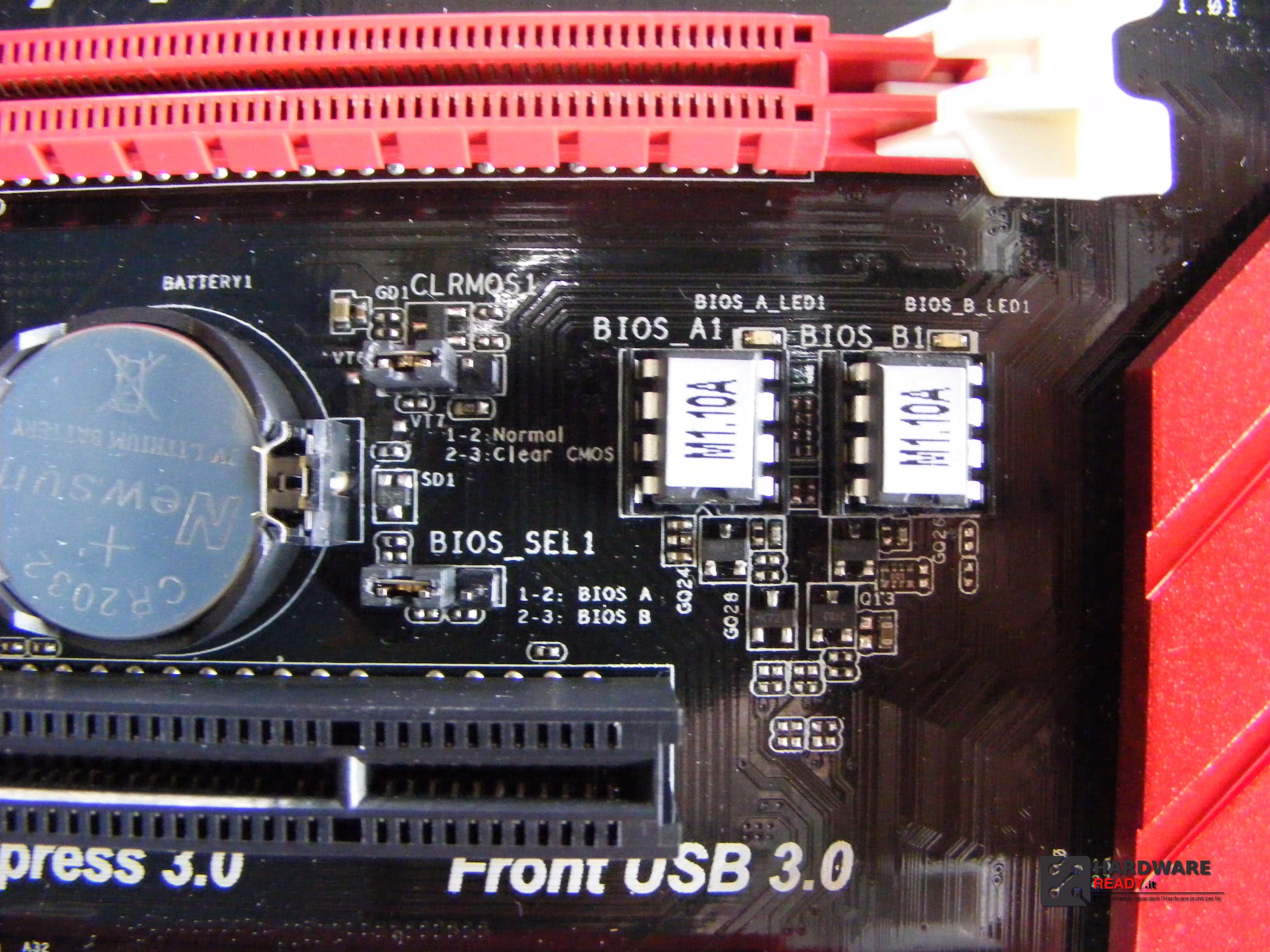

Sopra le PCI è presente un molex 4 PIN per un’ulteriore alimentazione alla VGA. Subito sotto la prima PCI Express 3.0 troviamo il CLRMOS ed un BIOS selector A1 e B1 con LED indicatorio.

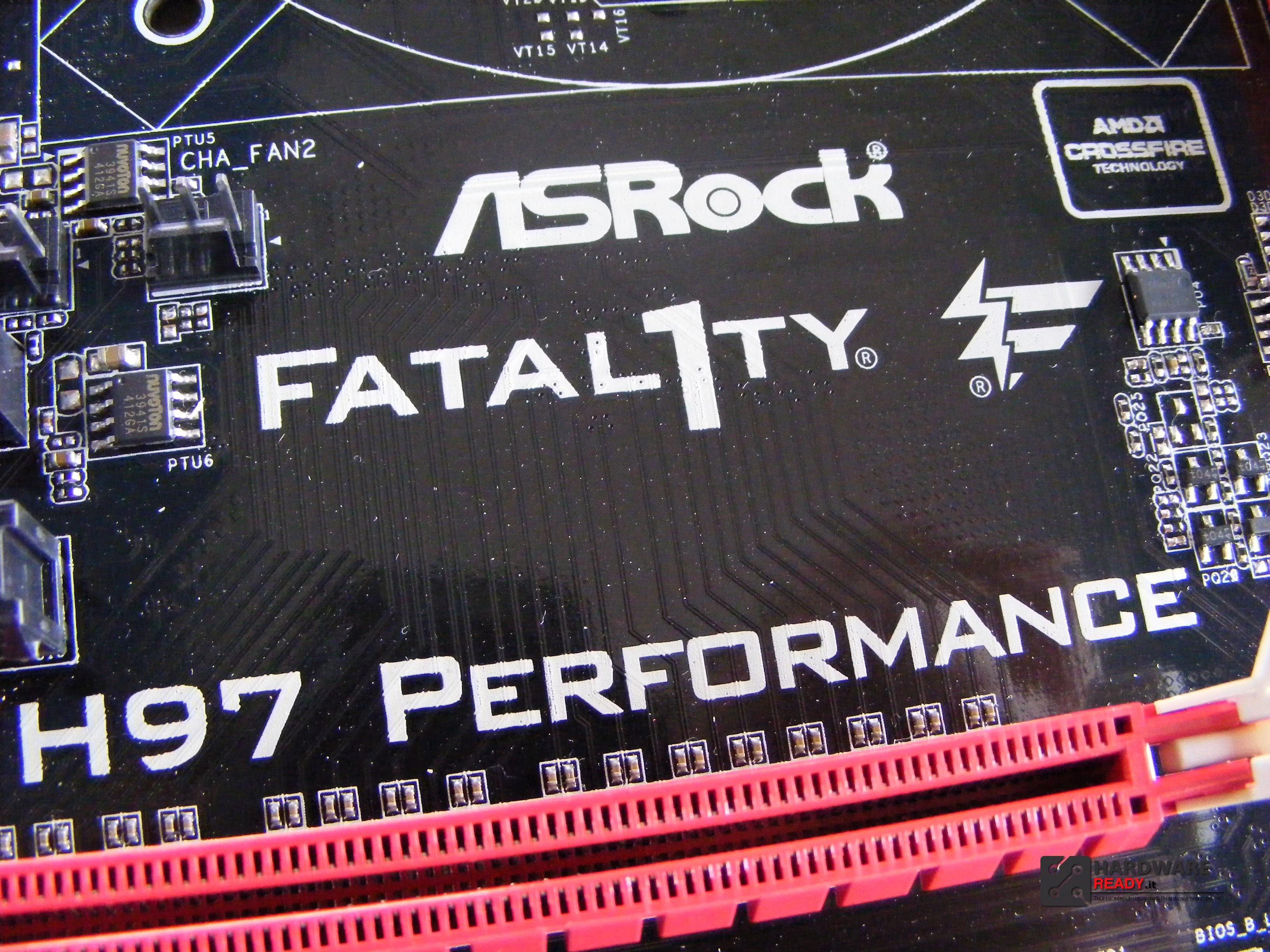

Nella parte centrale sono anche presenti i loghi dell’azienda e della serie del prodotto ed evidenziato il supporto al CrossFire.

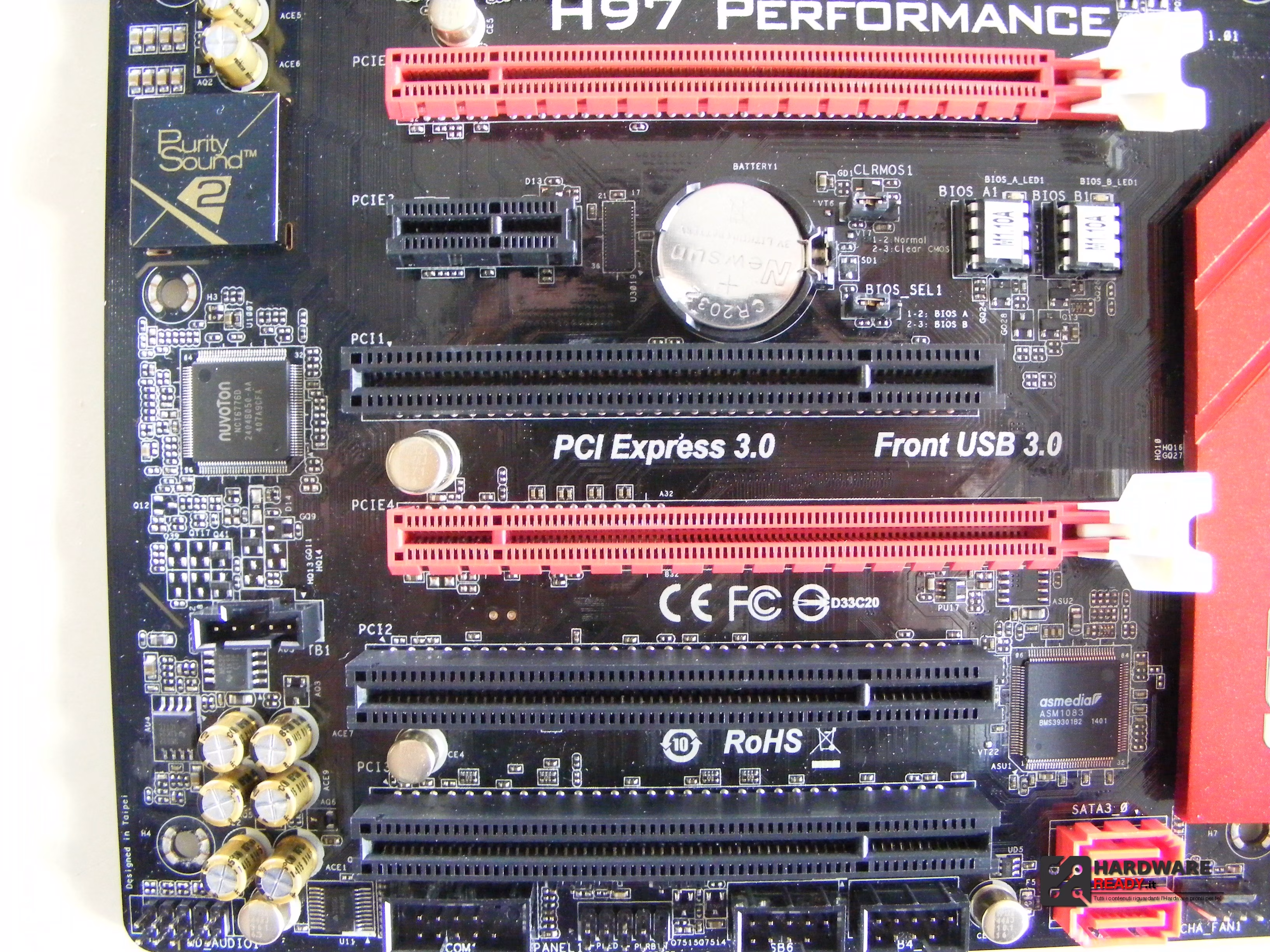

L’H97 performance è munita di 7 PCI:
1 PCIe 3.0 x16, 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 3 PCI.
ASRock ha dotato di Contatti in oro a 15μ gli slot PCIe VGA (PCIE2).

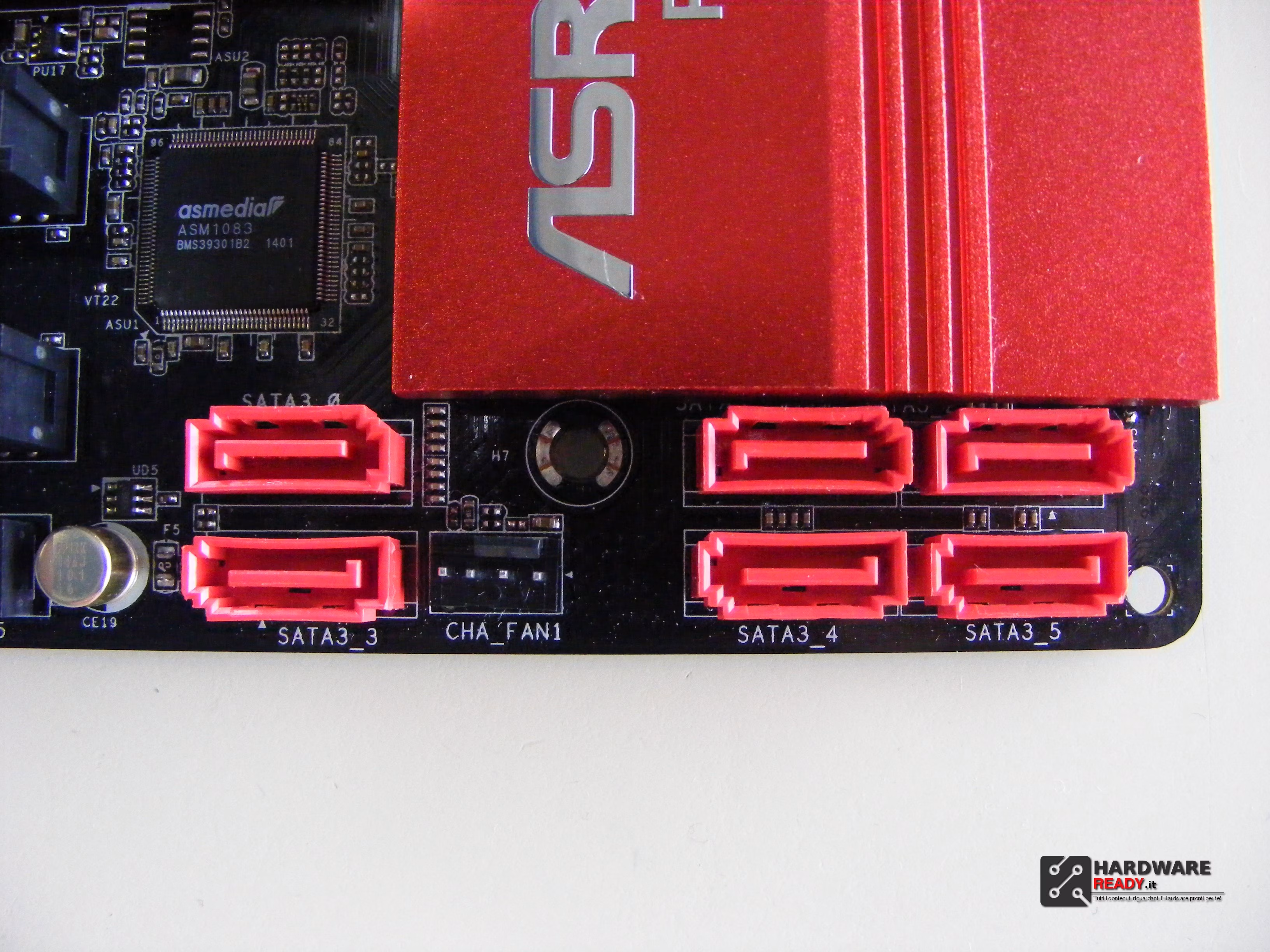

Sotto il generoso dissipatore della south bridge troviamo 6 SATA3 in verticale e di colore rosso, non proprio una soluzione adatta per il cable management e che avrei preferito a 90°, ma con connettori SATA a 90° si dovrebbe riuscire a camuffare il tutto.
In basso sono presenti:
due USB 2.0 headers, connettore per il pannello frontale, porta COM , l’audio HD connector, connettore thunderbolt and TPM header.

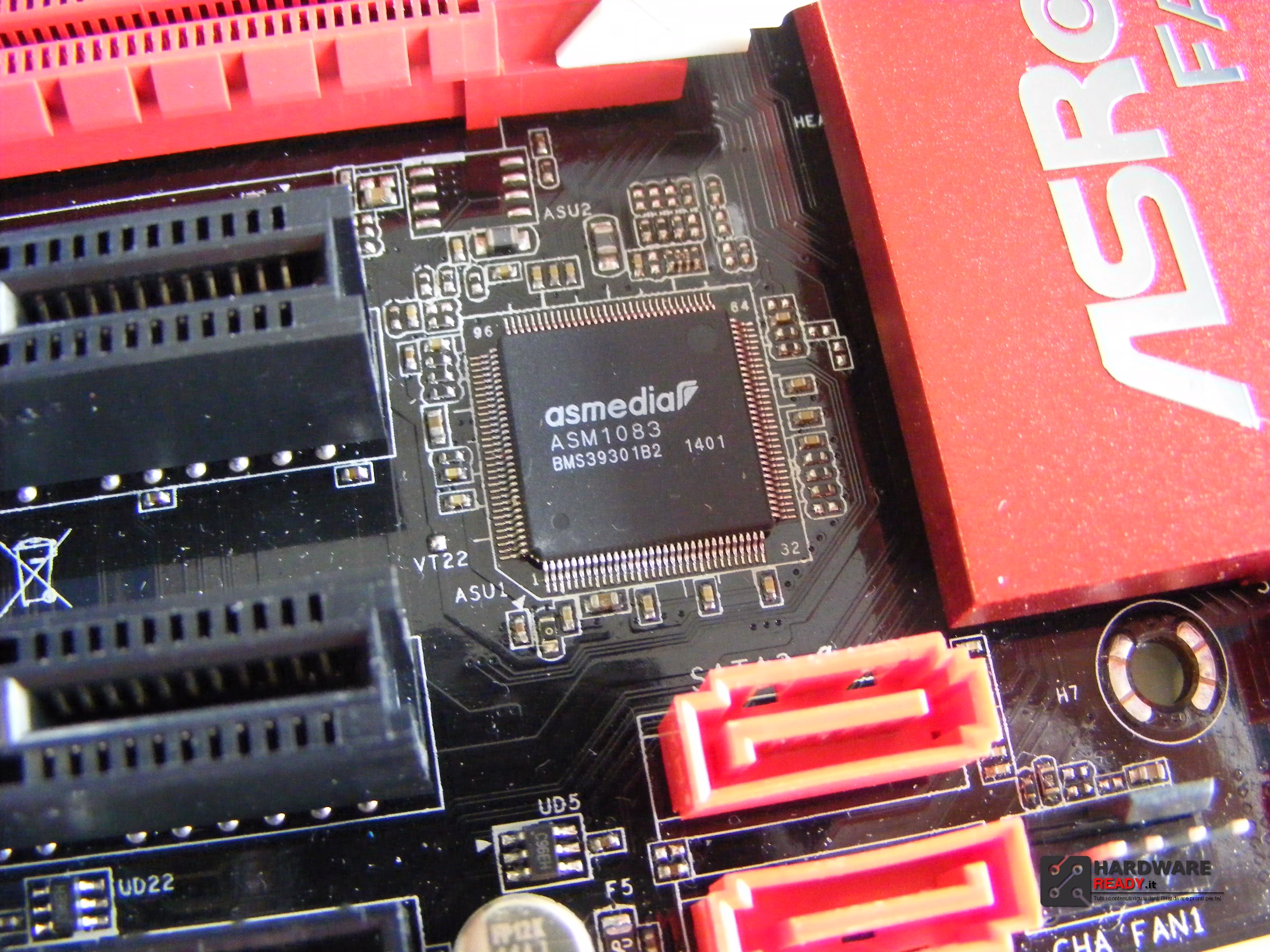

Il chip di gestione è un’Asmedia ASM1083 ed in prossimità delle ulteriori 2 SATA si trova un’altro channel fan a 4 PIN.

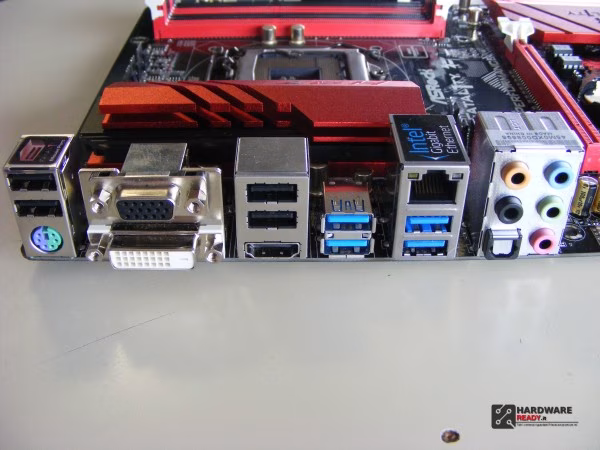

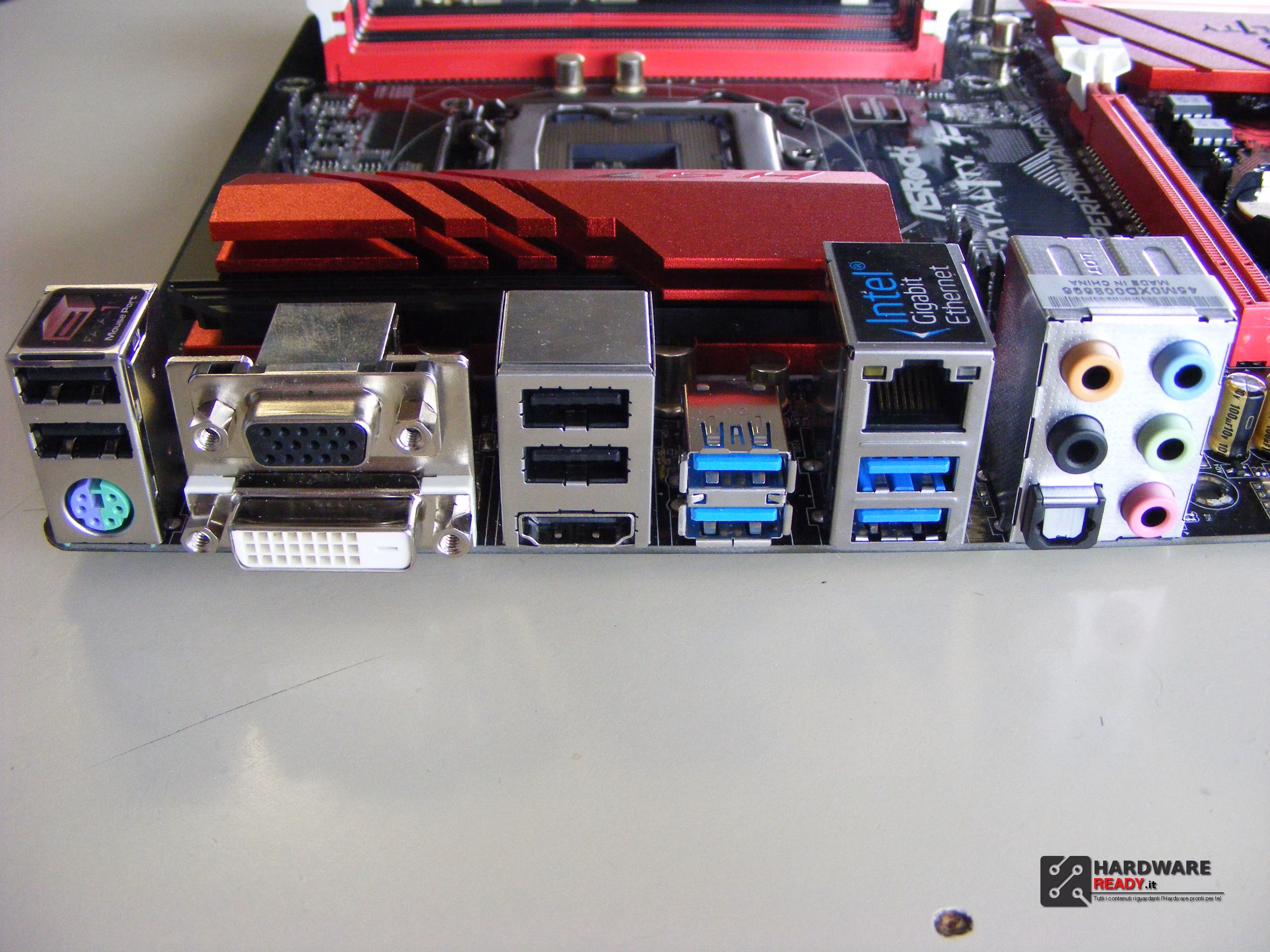

Il pannello posteriore è composto da:
1 porta Fatal1ty Mouse e 3 USB 2.0, 1 porta PS2, 3 uscite video D-Sub, DVI-D, HDMI, , 4 USB 3.0,  1 Gigabit LAN con doppio LED di stato ed in fine la sezione Audio HD a 7.1 canali con 1 uscita ottica Toslink ed i 5 jack da 3,5mm.

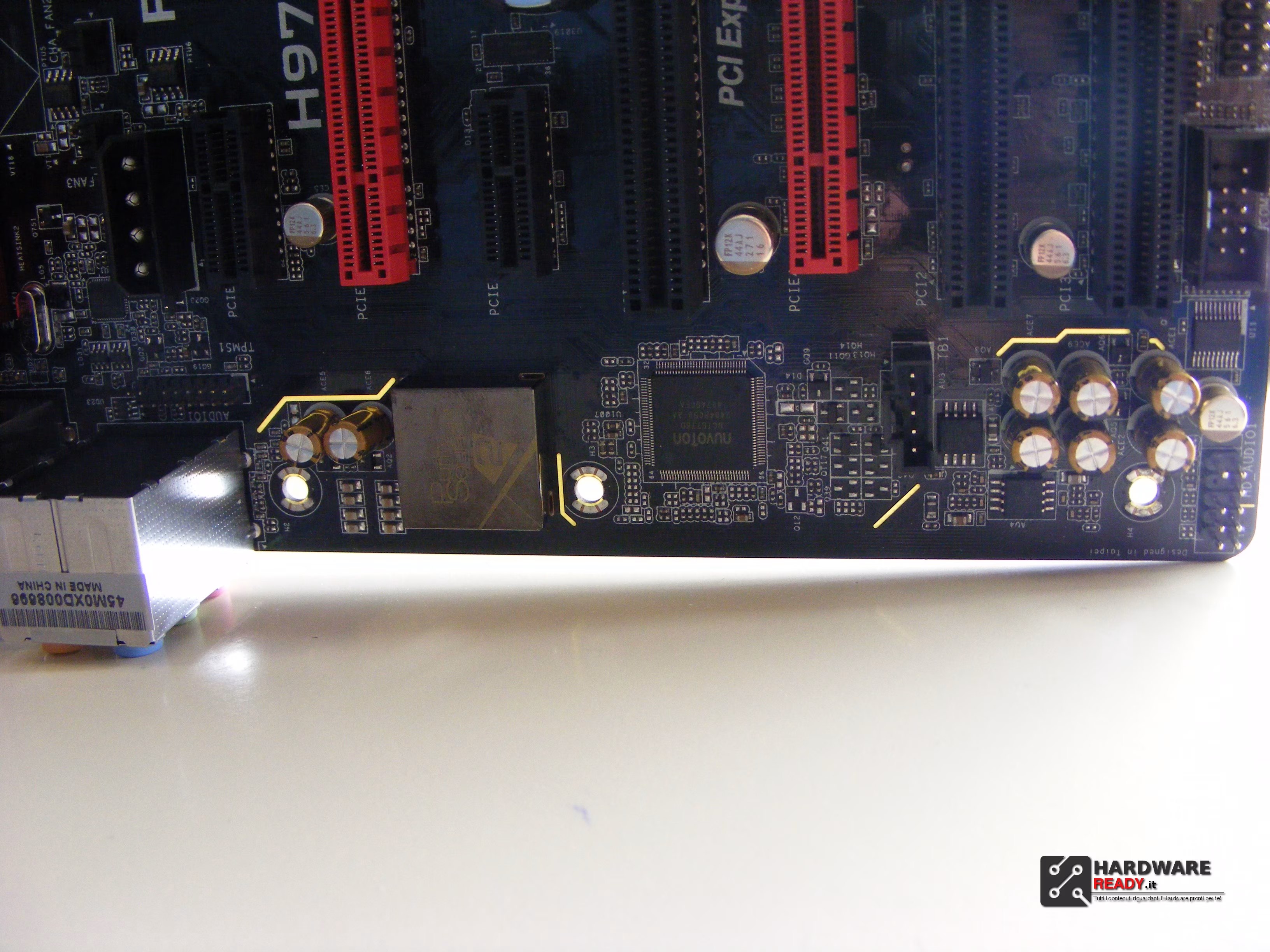

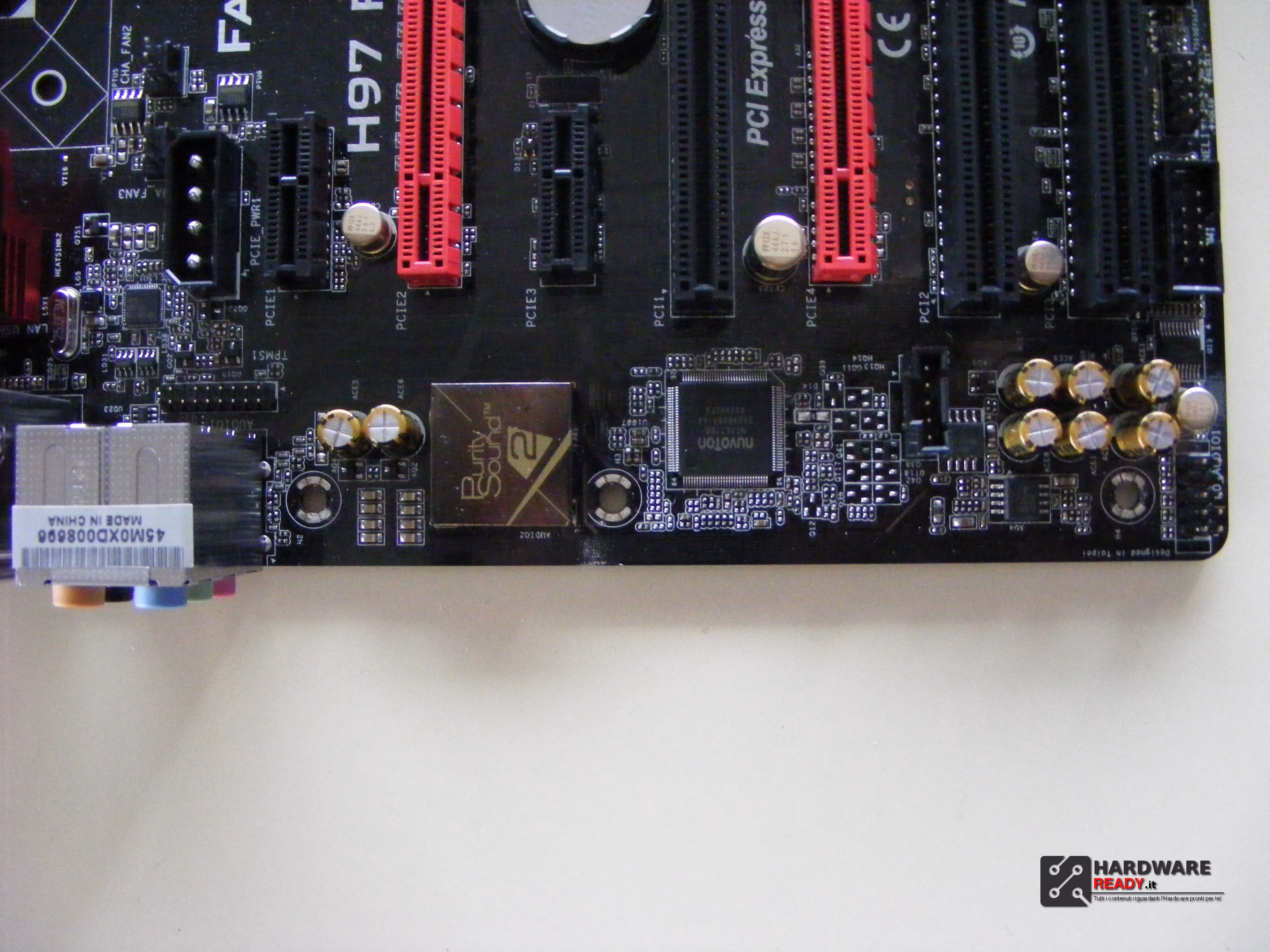

La sezione audio HD a 7.1 Canali Purity Sound 2 è gestita da un chip Realtek ALC1150 Audio Codec con Supporto DTS ed è isolato dal resto del PCB per evitare interferenze. Anche se a vederla non sembra perfettamente isolata…

I due dissipatori sono generosi e si comportano bene oltre a fornire un’aspetto più accattivante all’insieme.

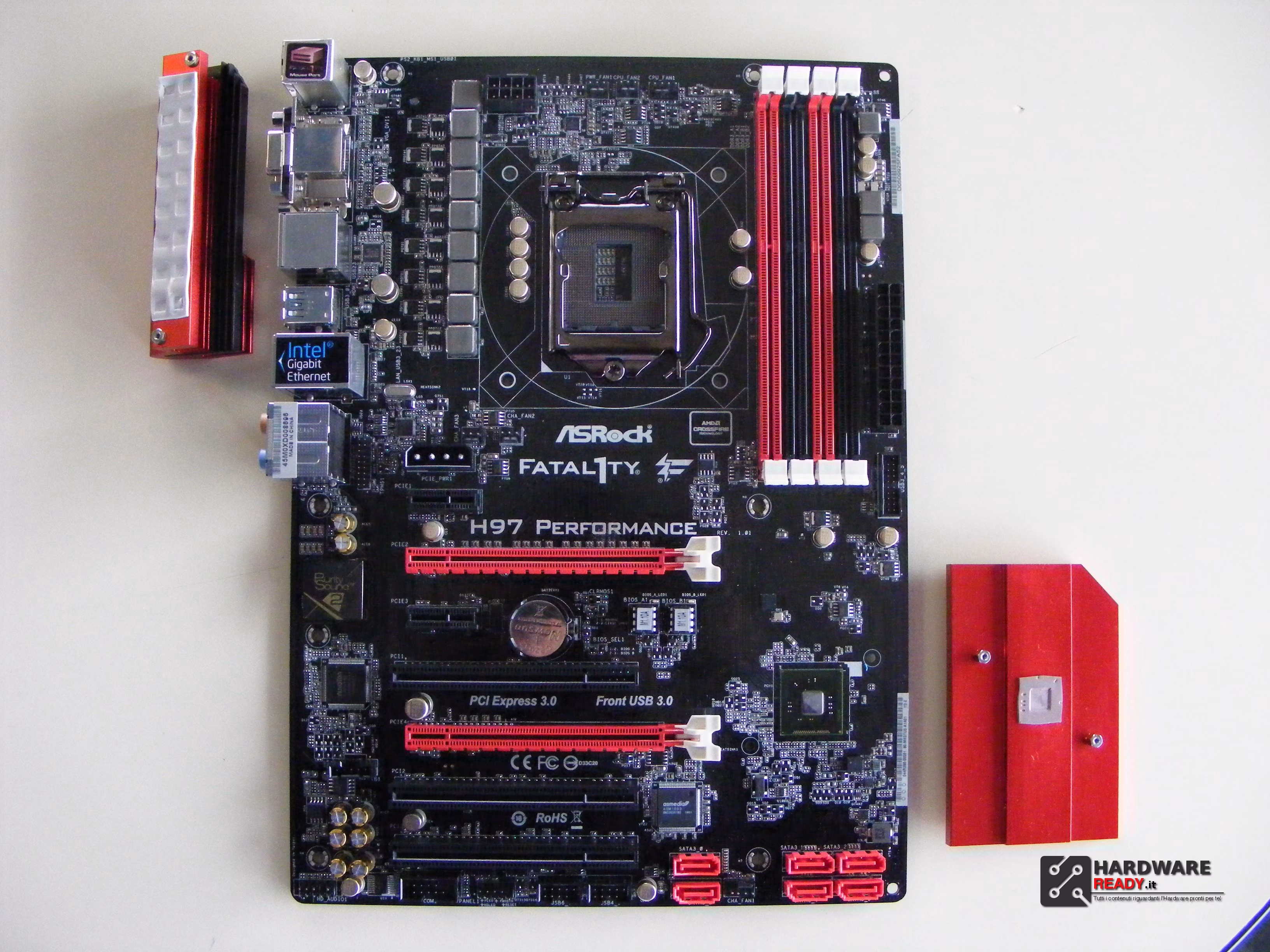

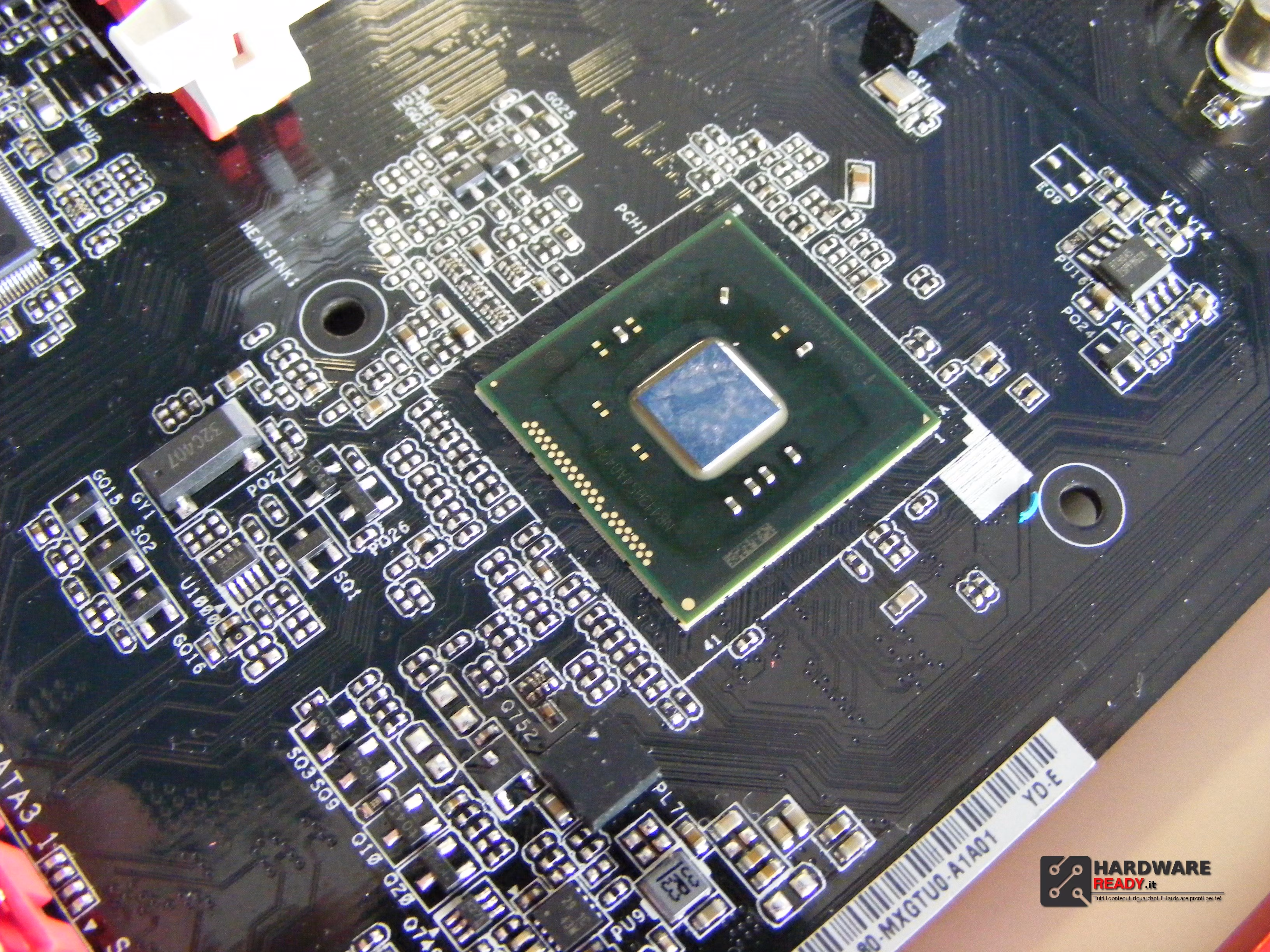

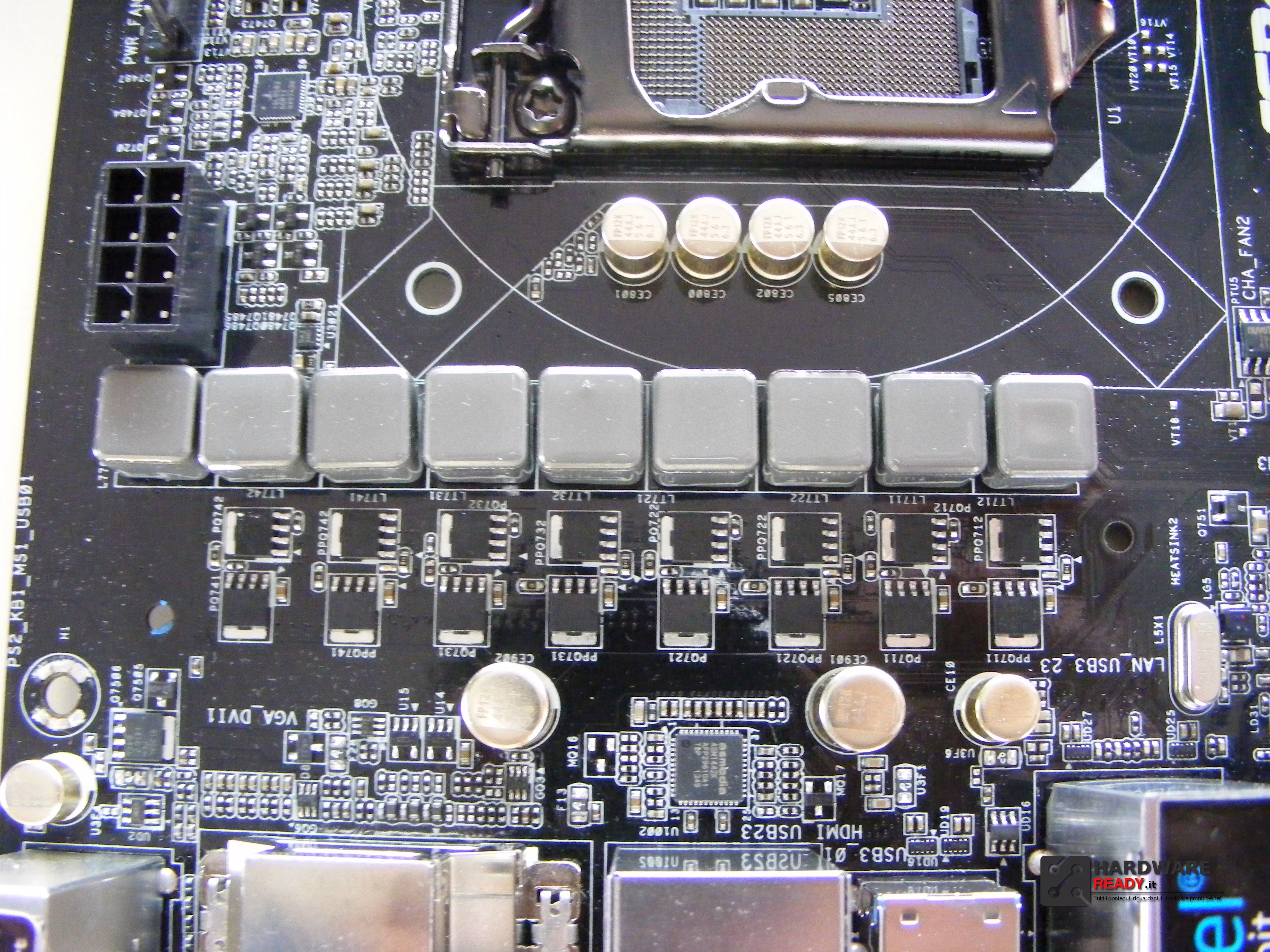

Una volta messa a nudo dai due dissipatori notiamo la sezione di alimentazione ordinata e composta da Mosfet NexFET ed il Chip di gestione in basso.

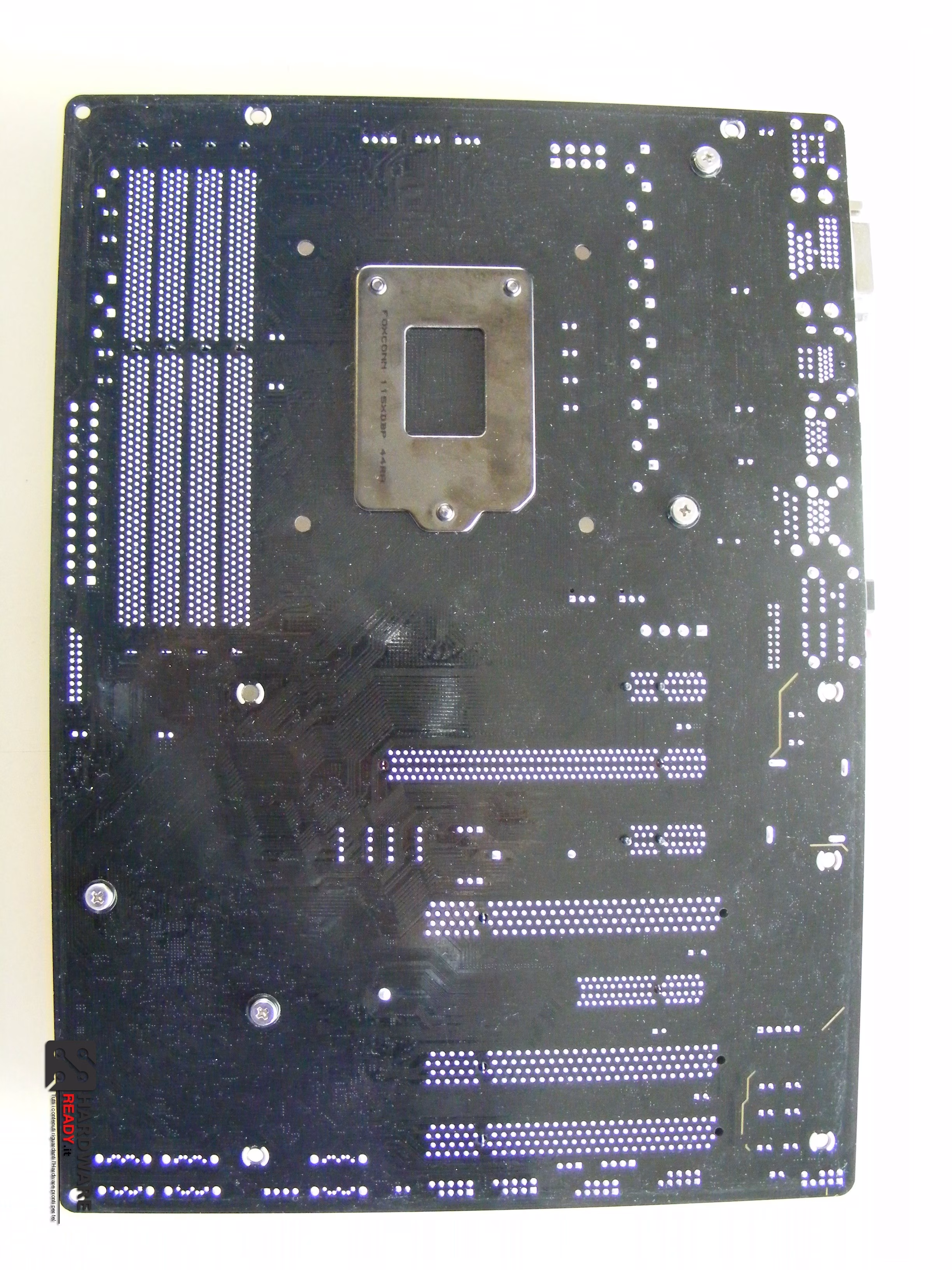

Il PCB è in zaffiro nero è qualitativamente ottimo, la scheda è rigida e ben fatta.

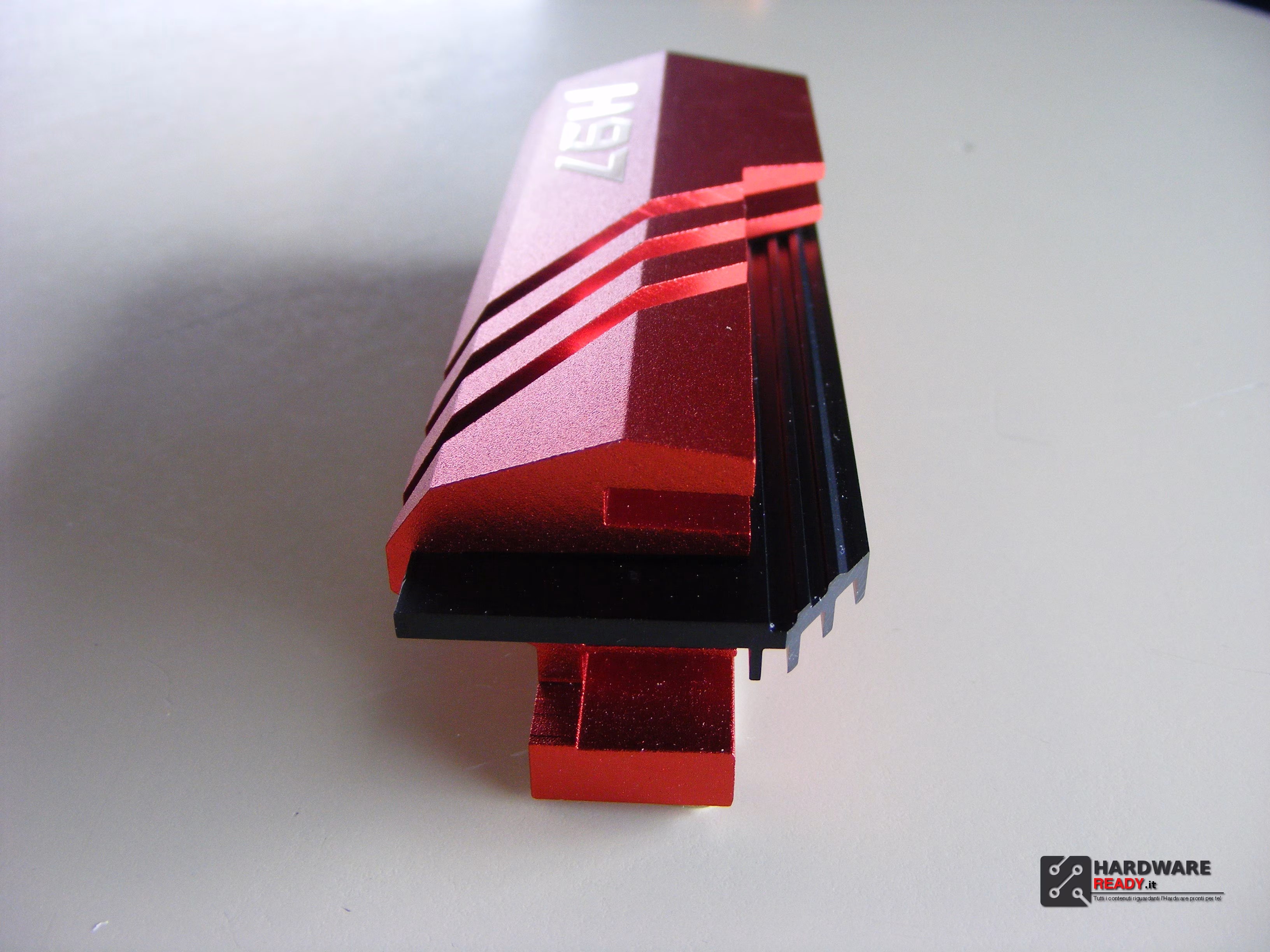

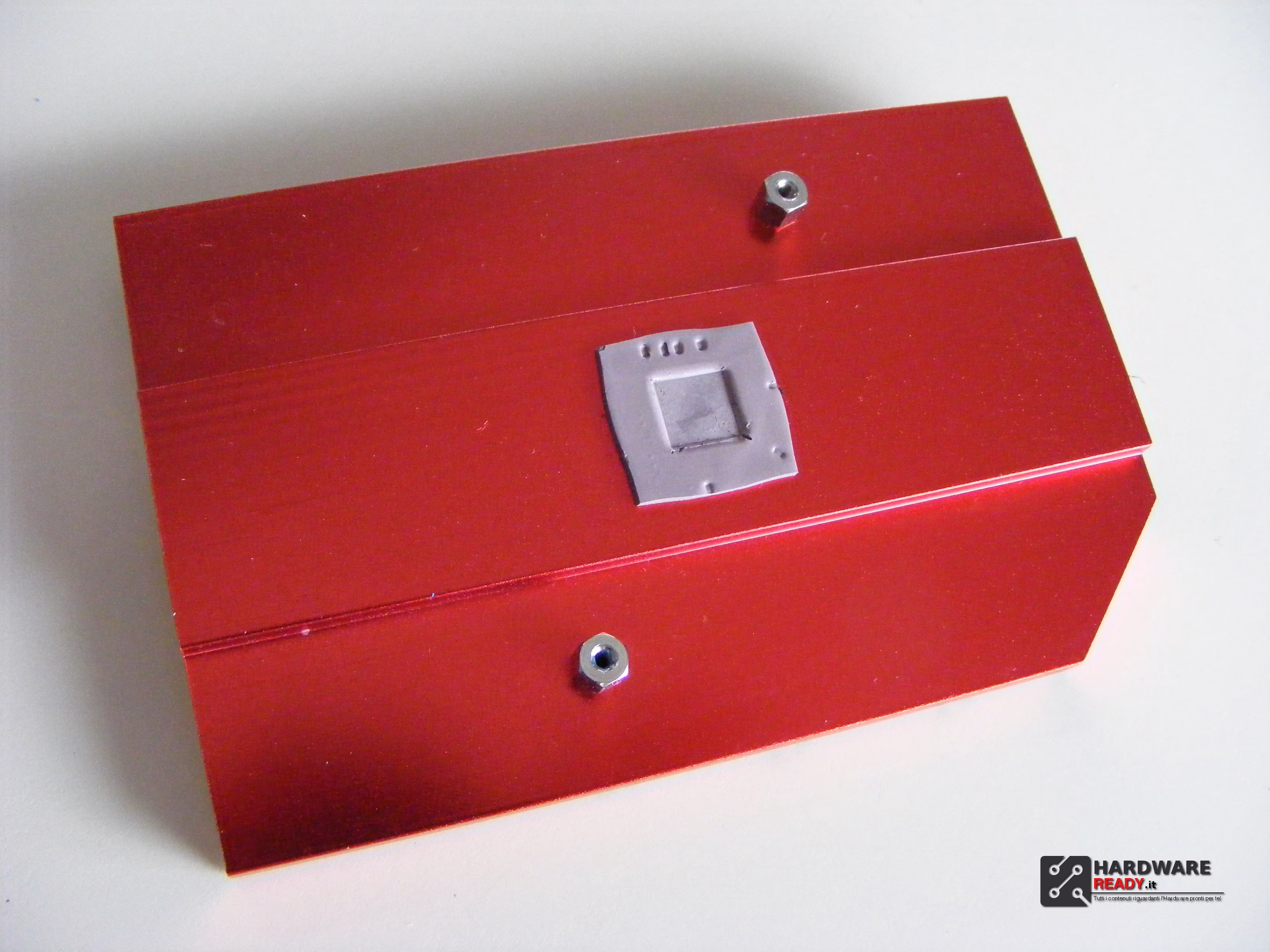

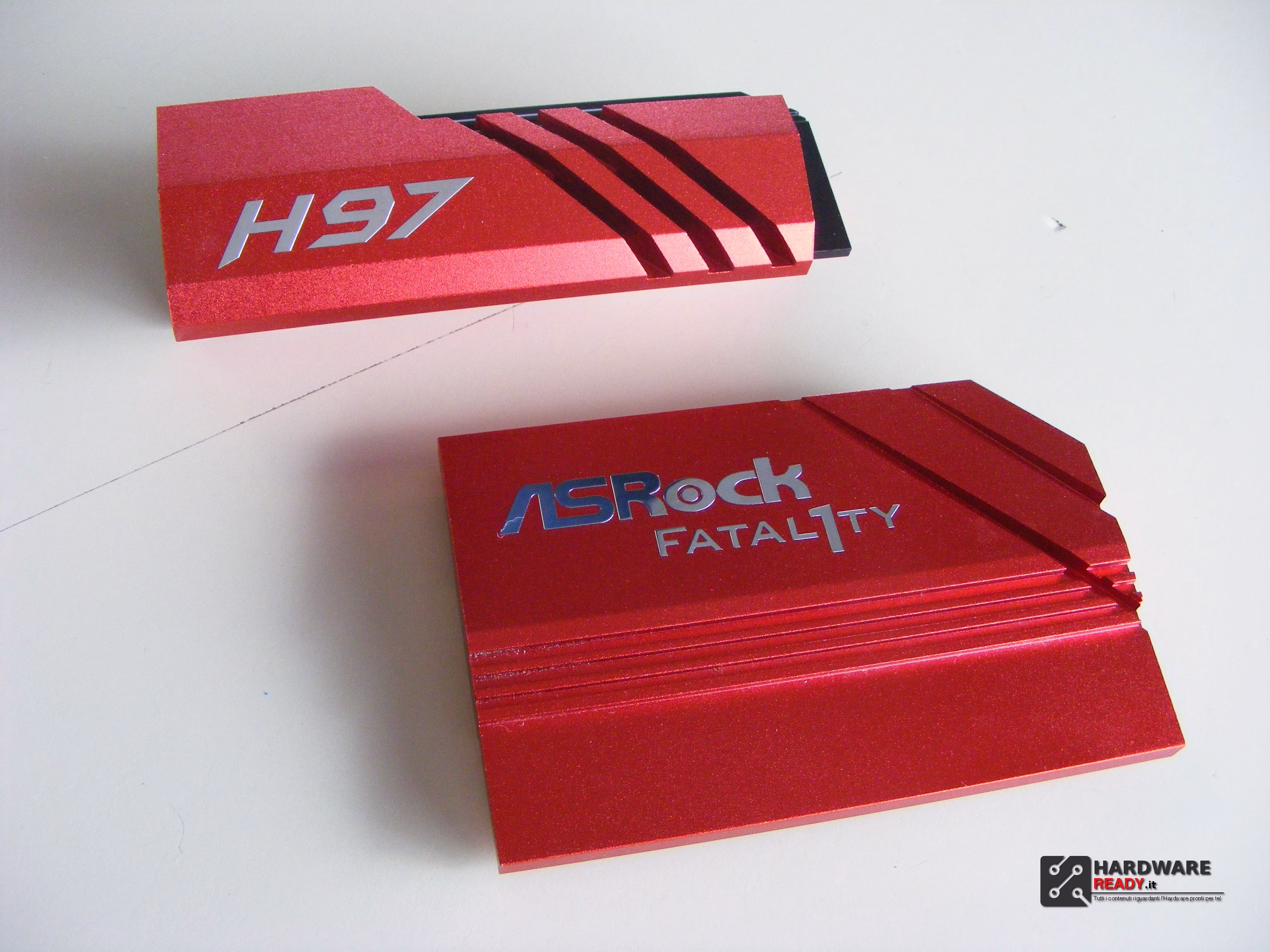

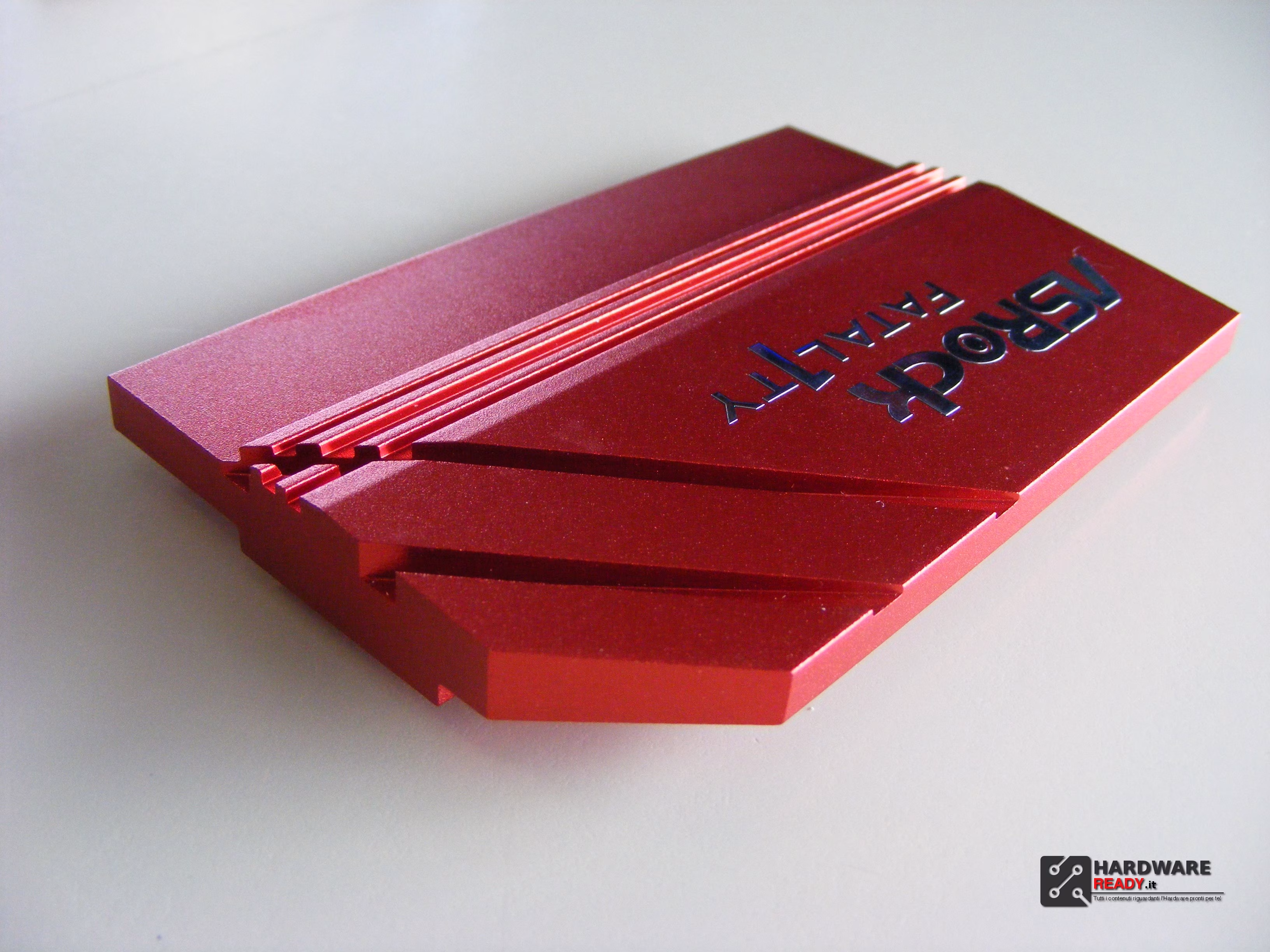

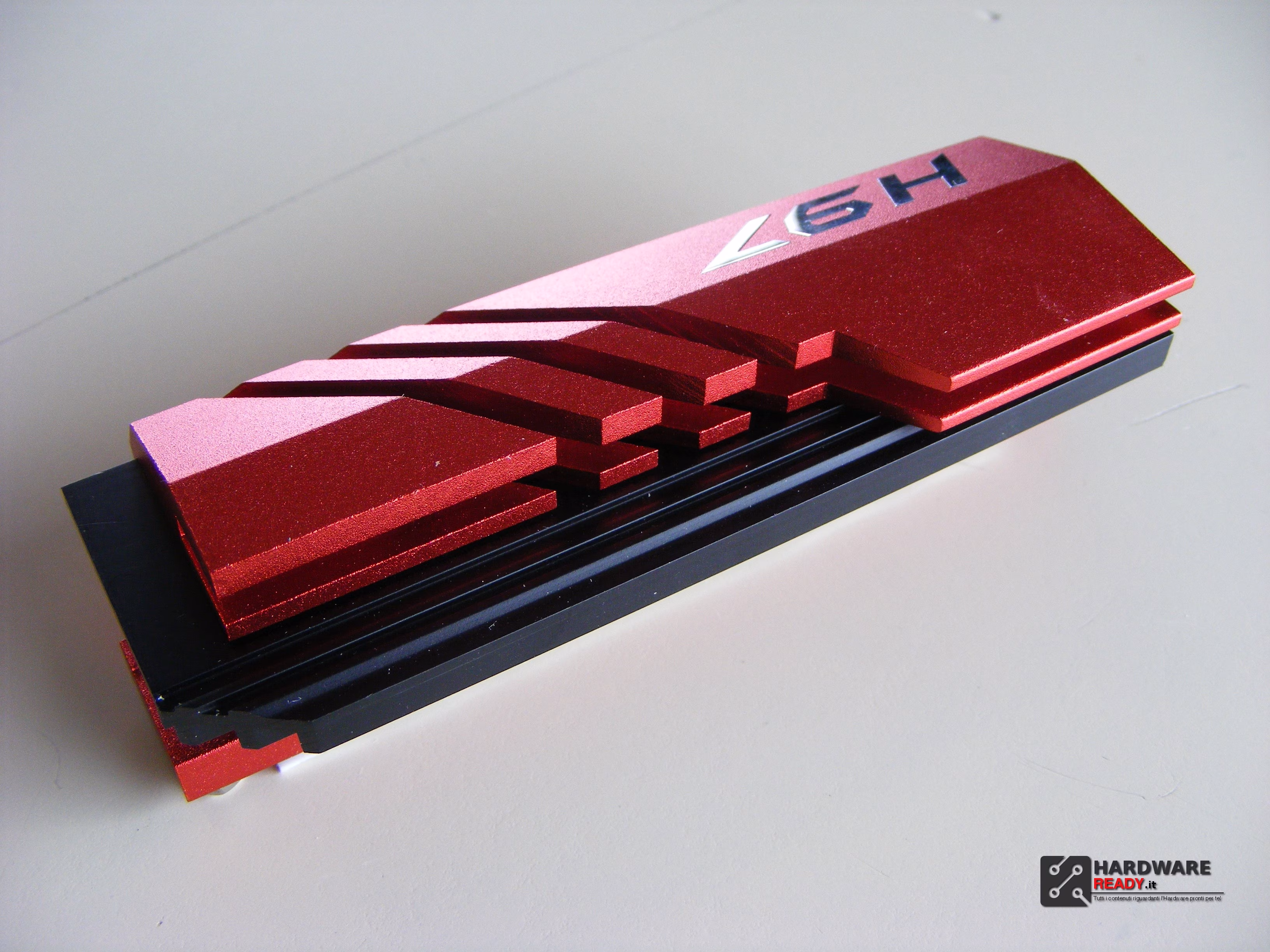

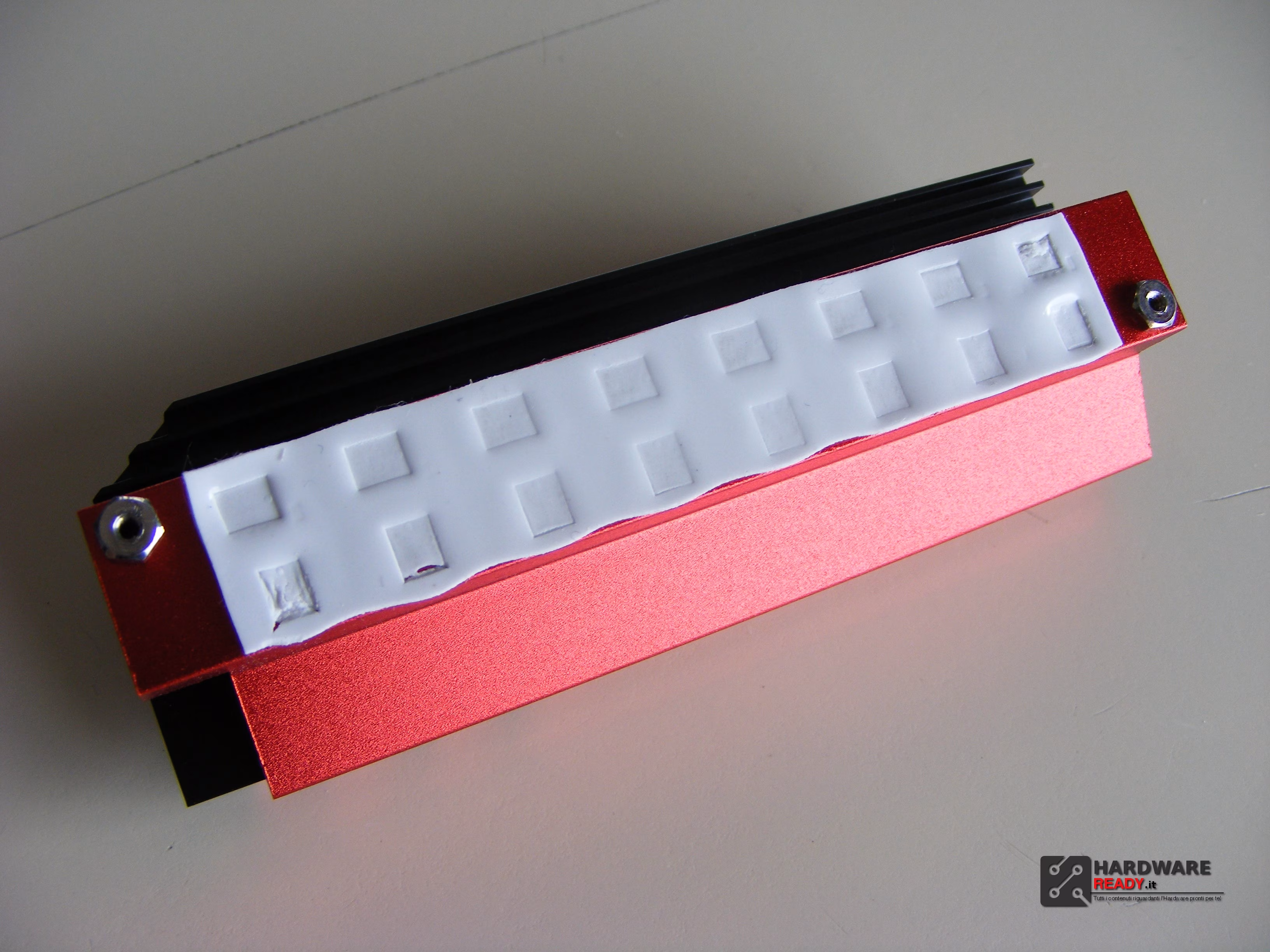

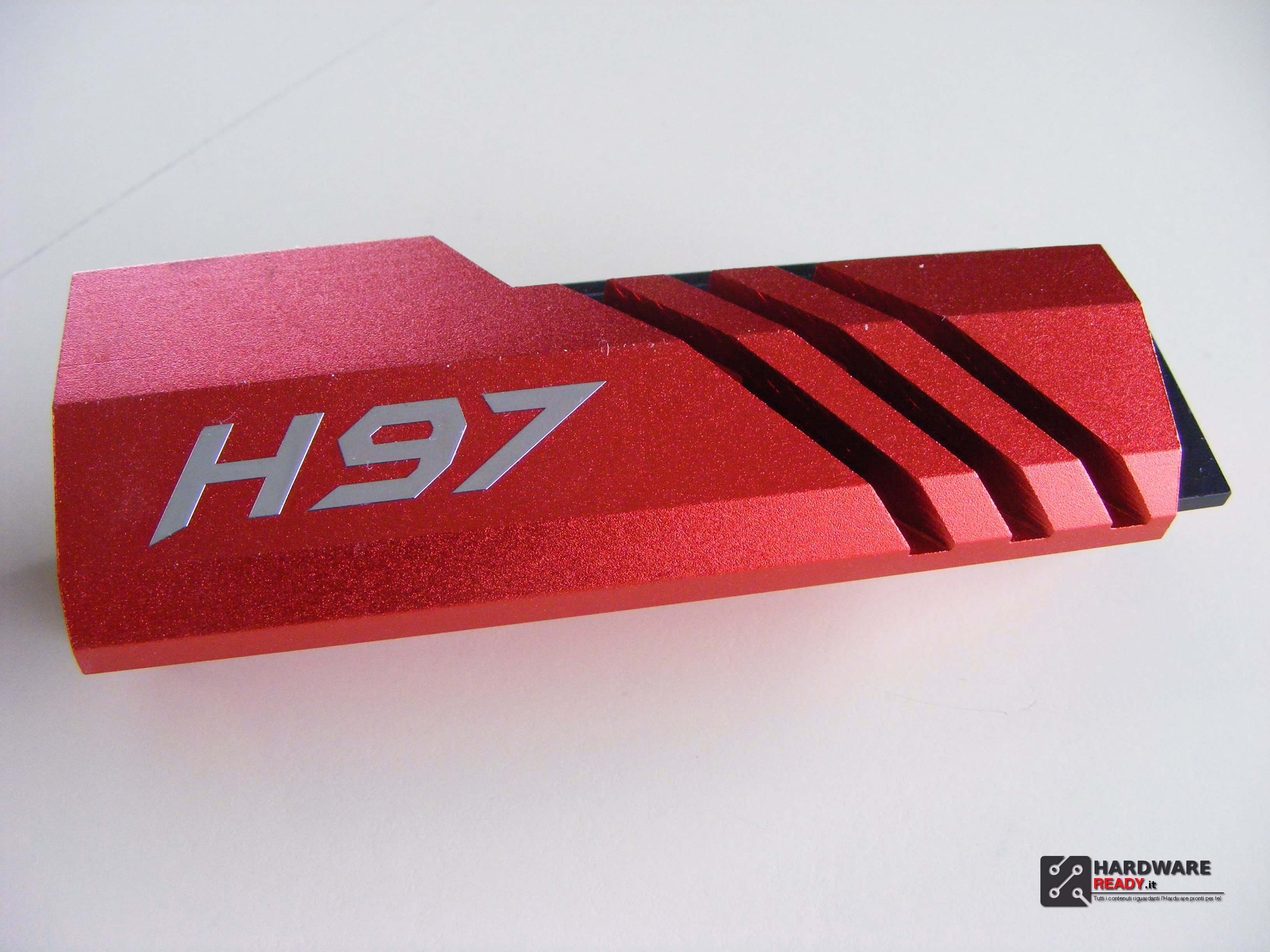

I dissipatori sono ricavati da un’unico blocco di alluminio e sono di ottima qualità, oltre che curati nel design.

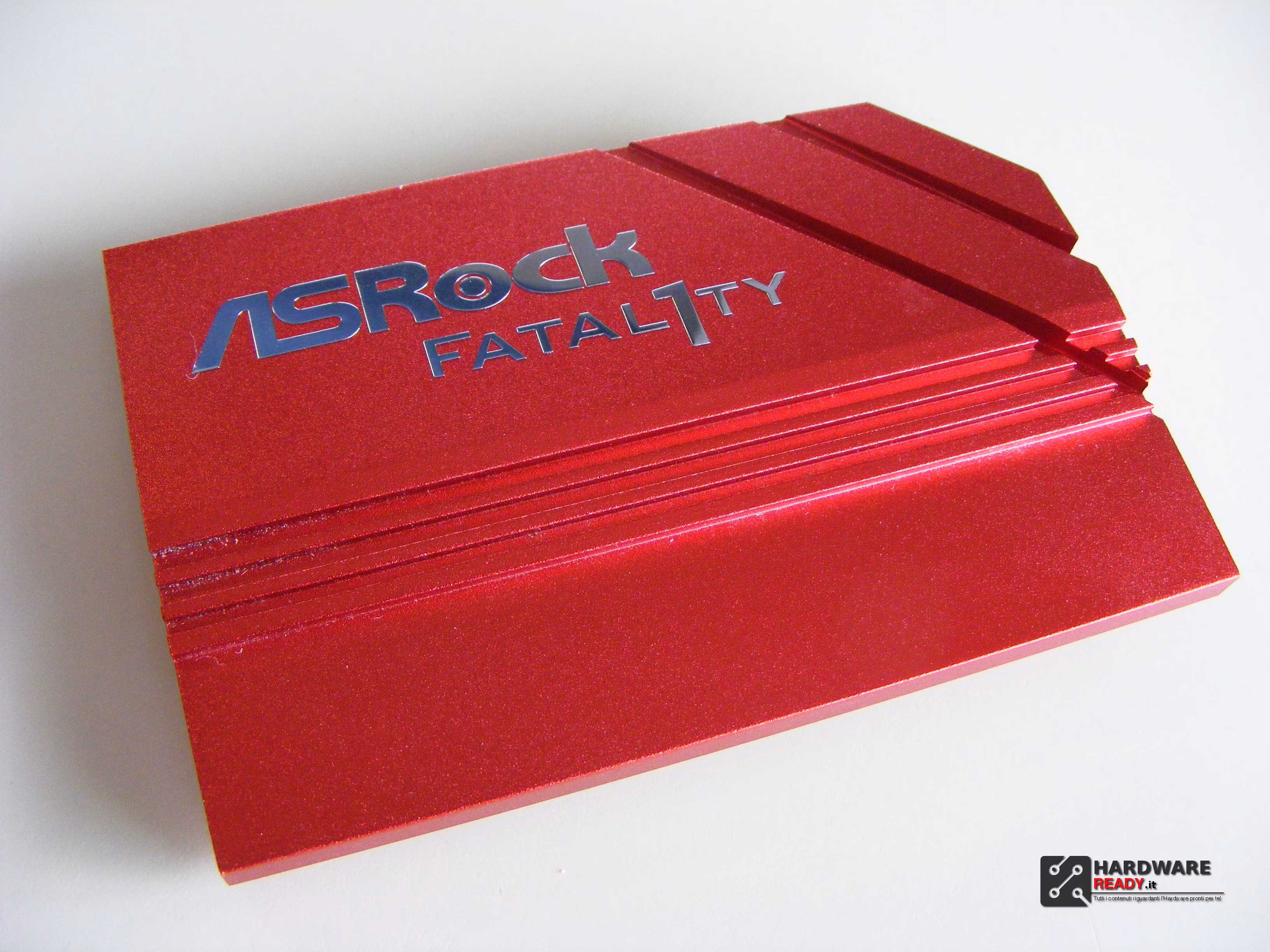

Entrambi presentano scritte cromate del Chipset H97, di ASRock e della serie Fatal1ty.

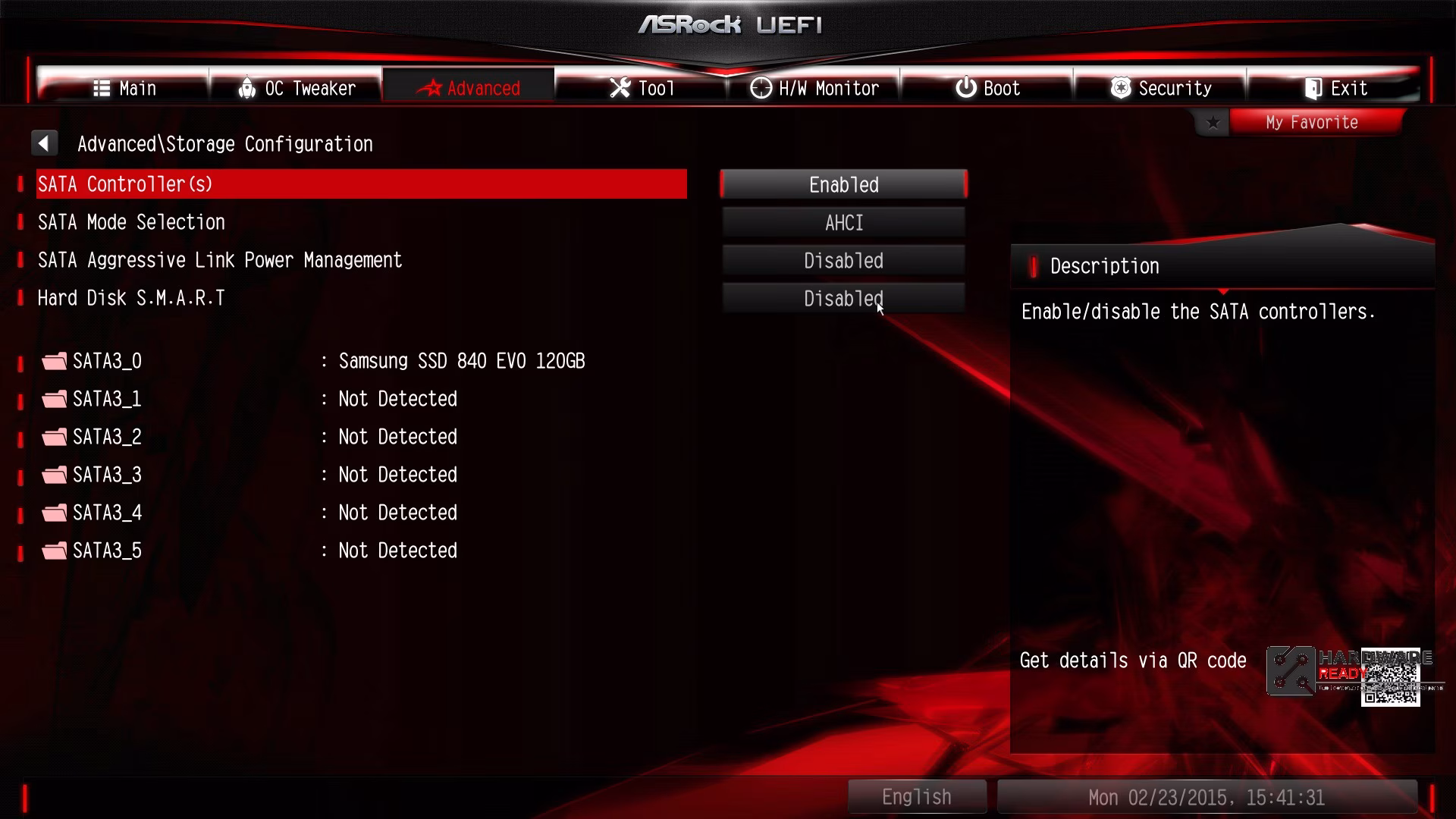

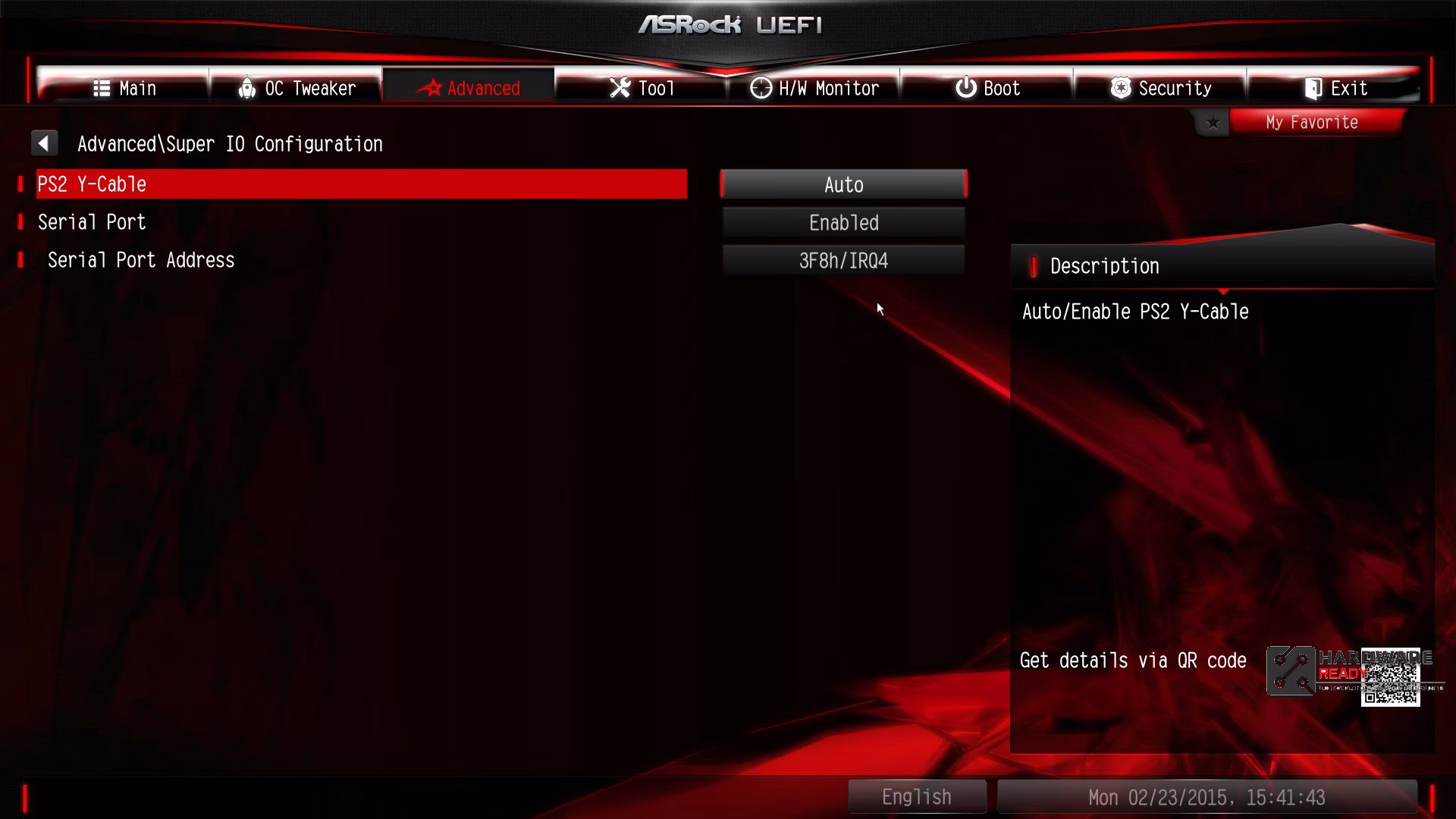

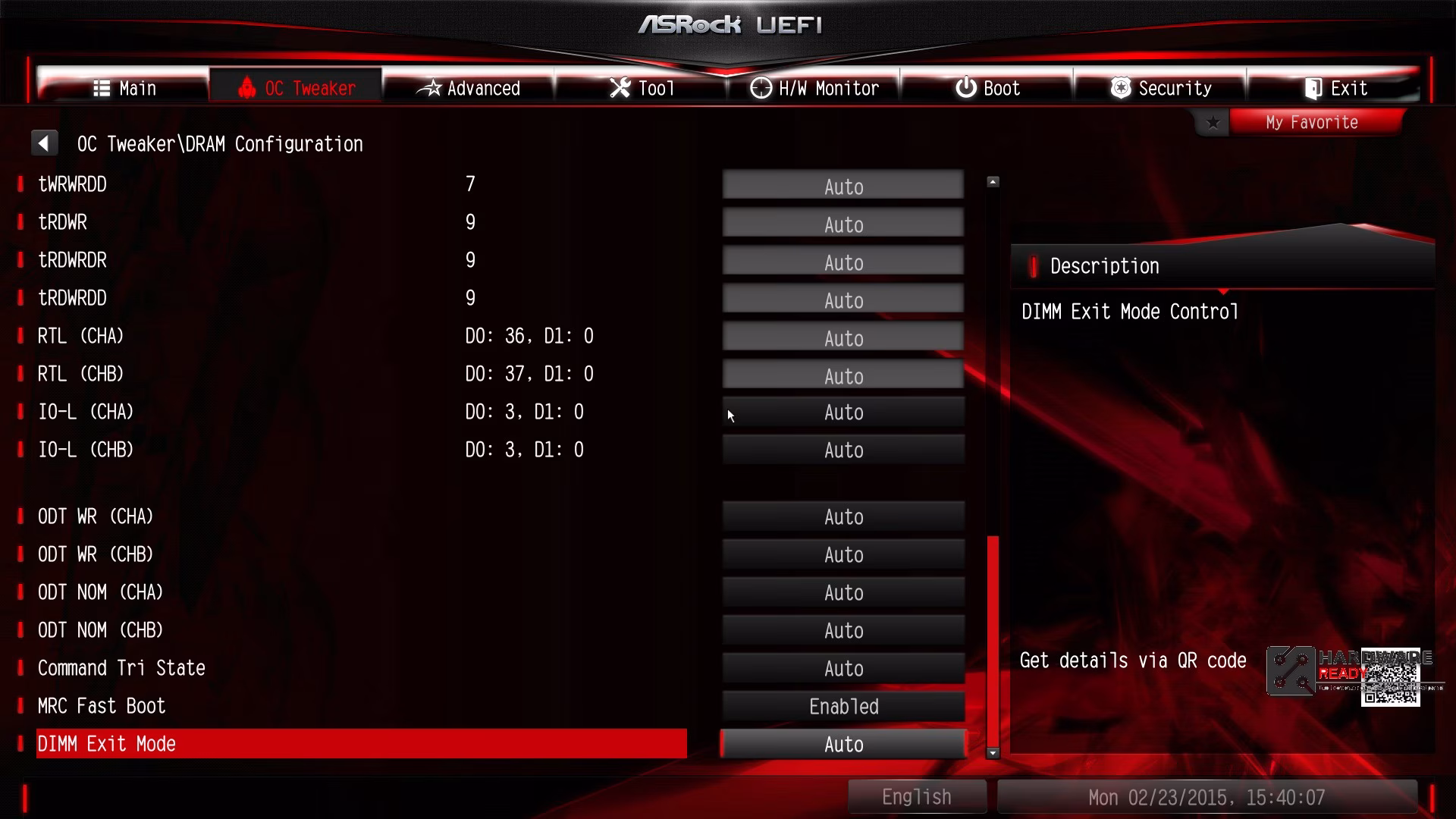

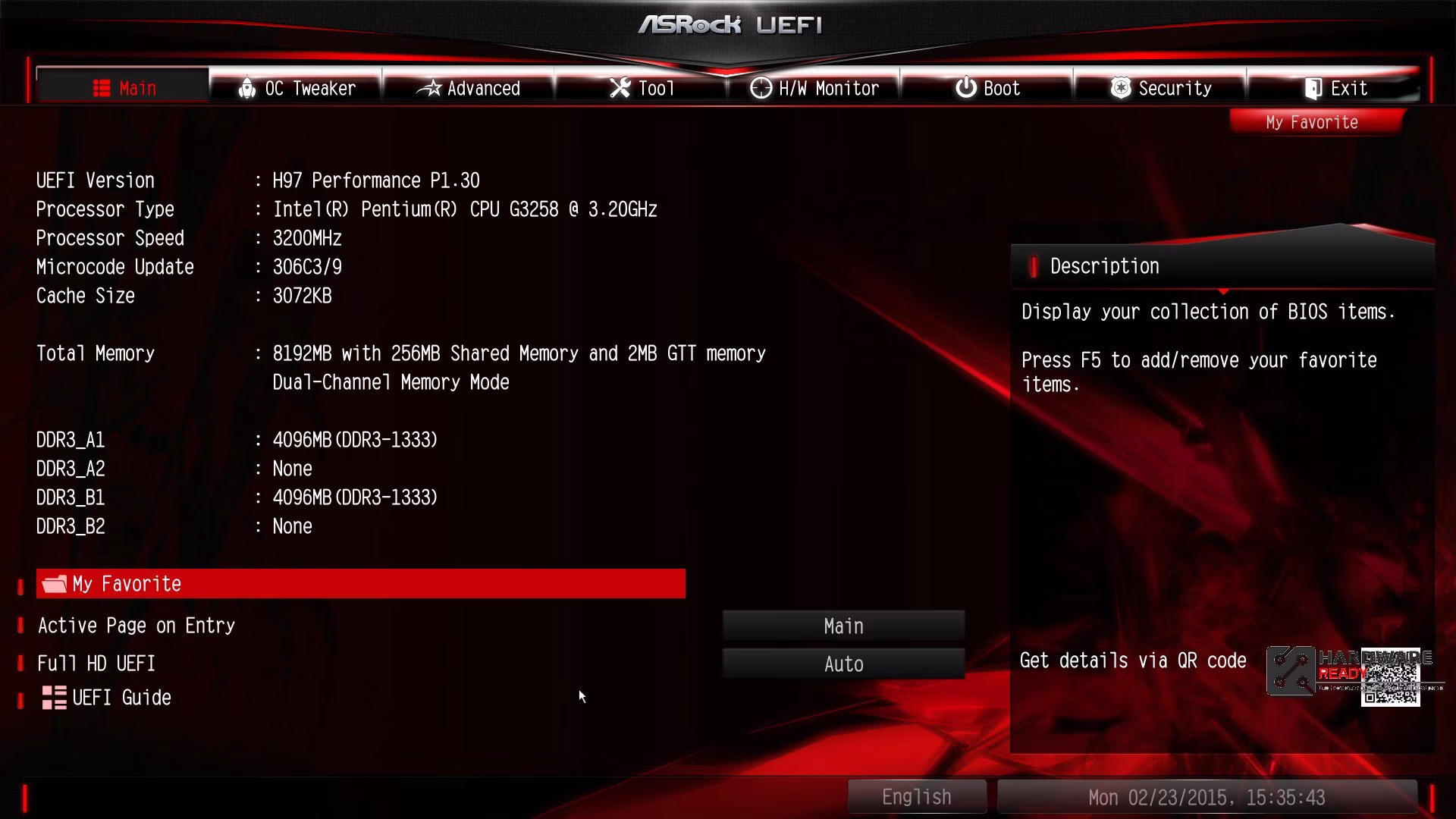

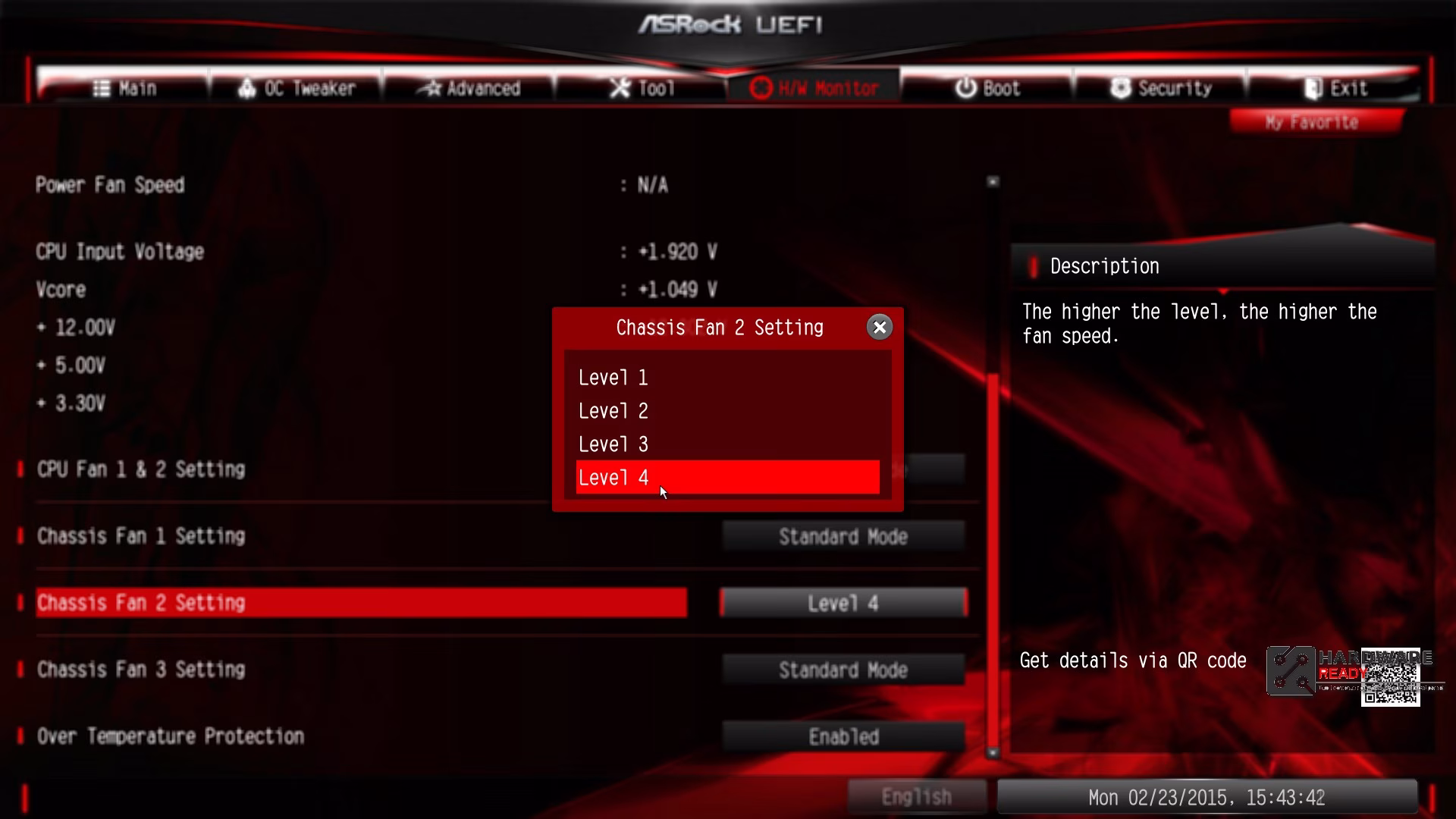

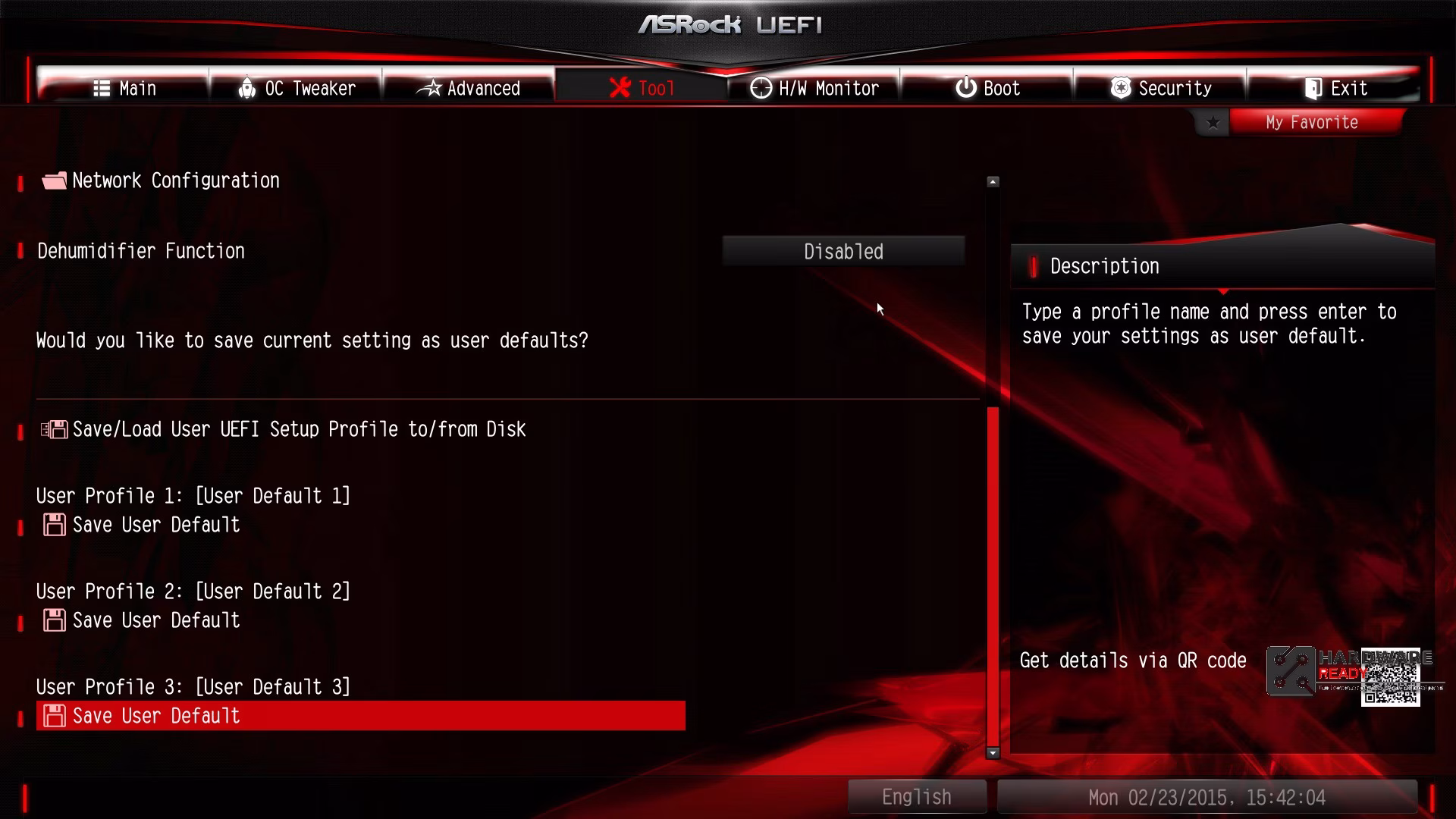

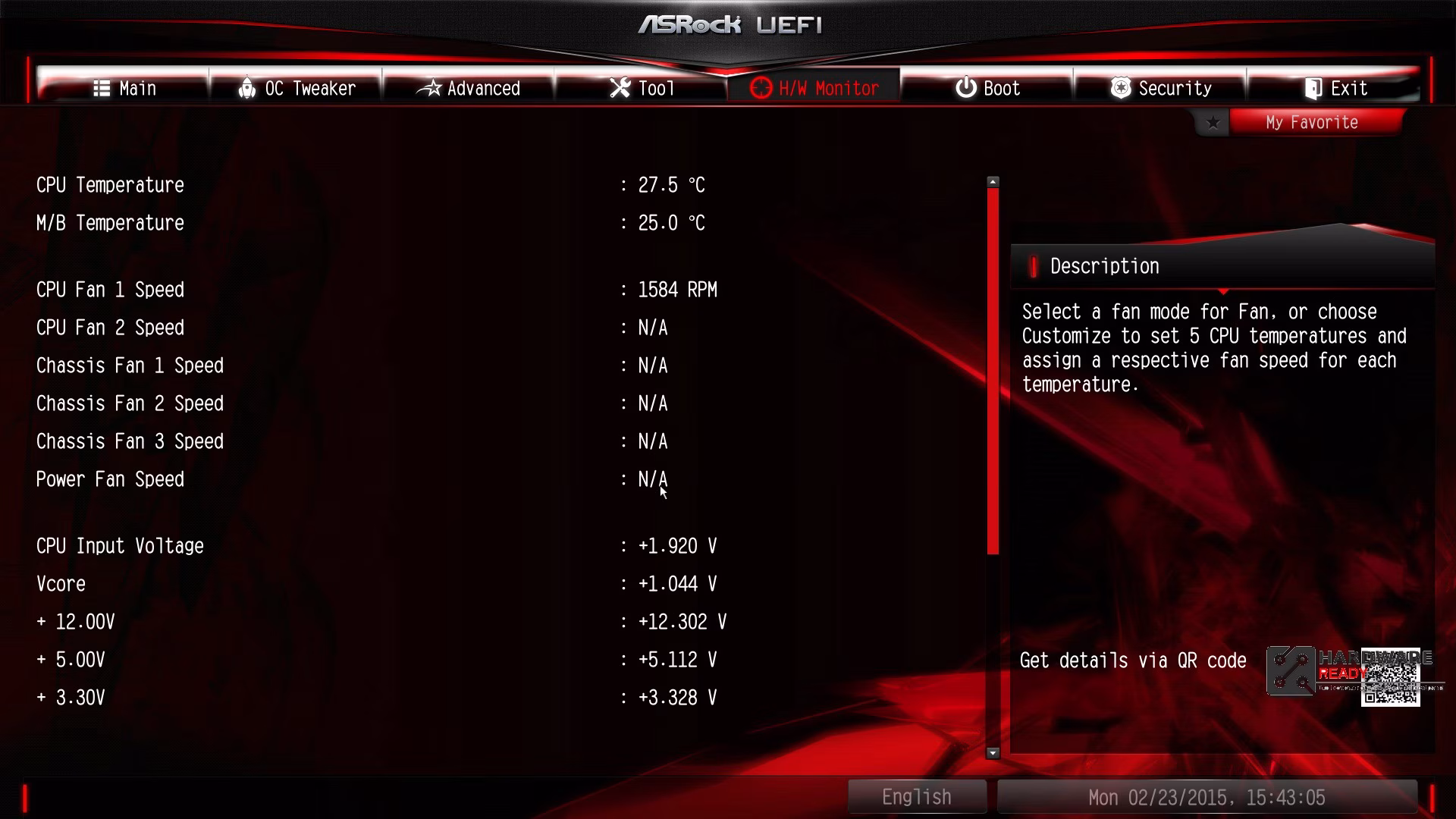

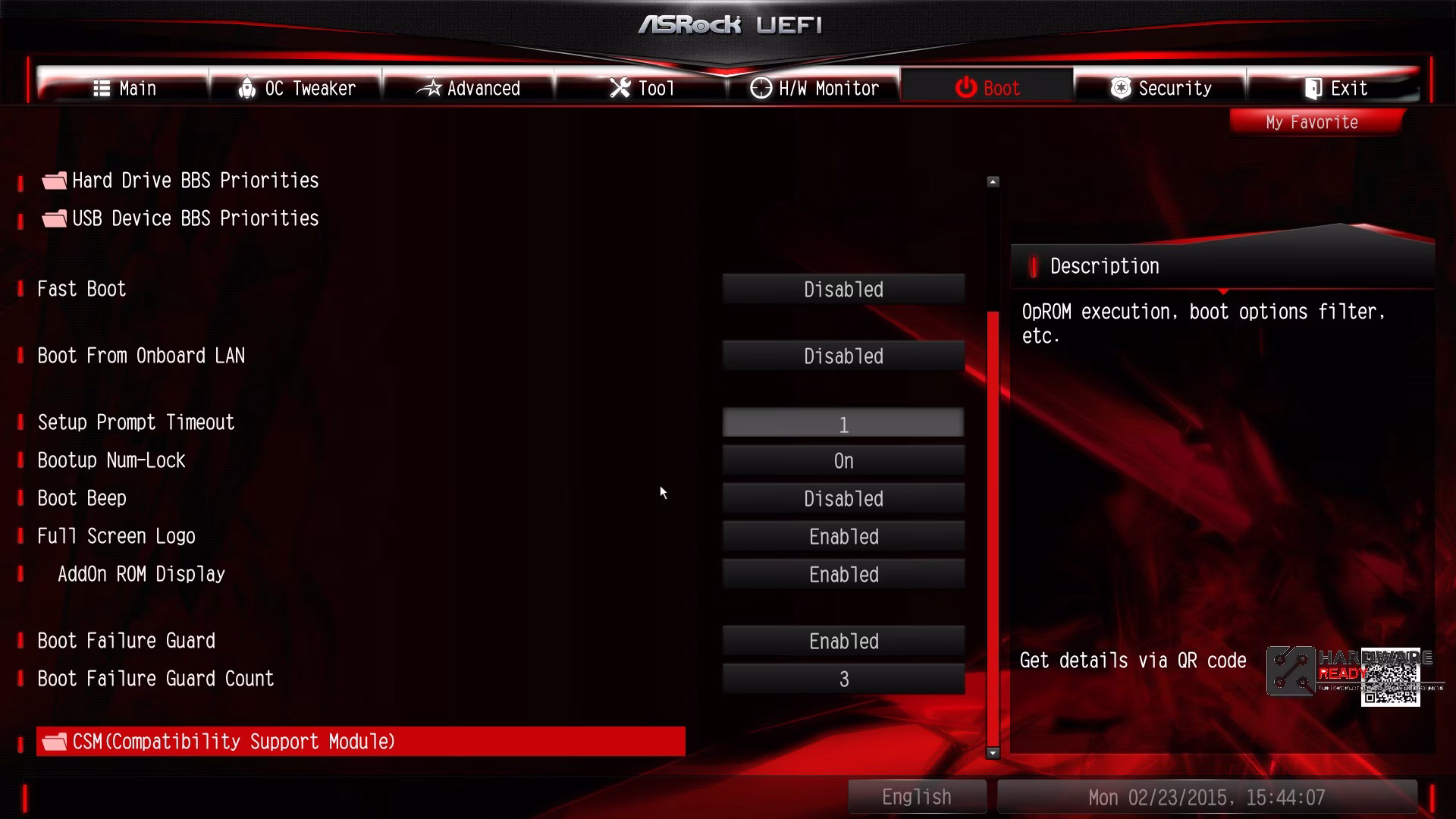

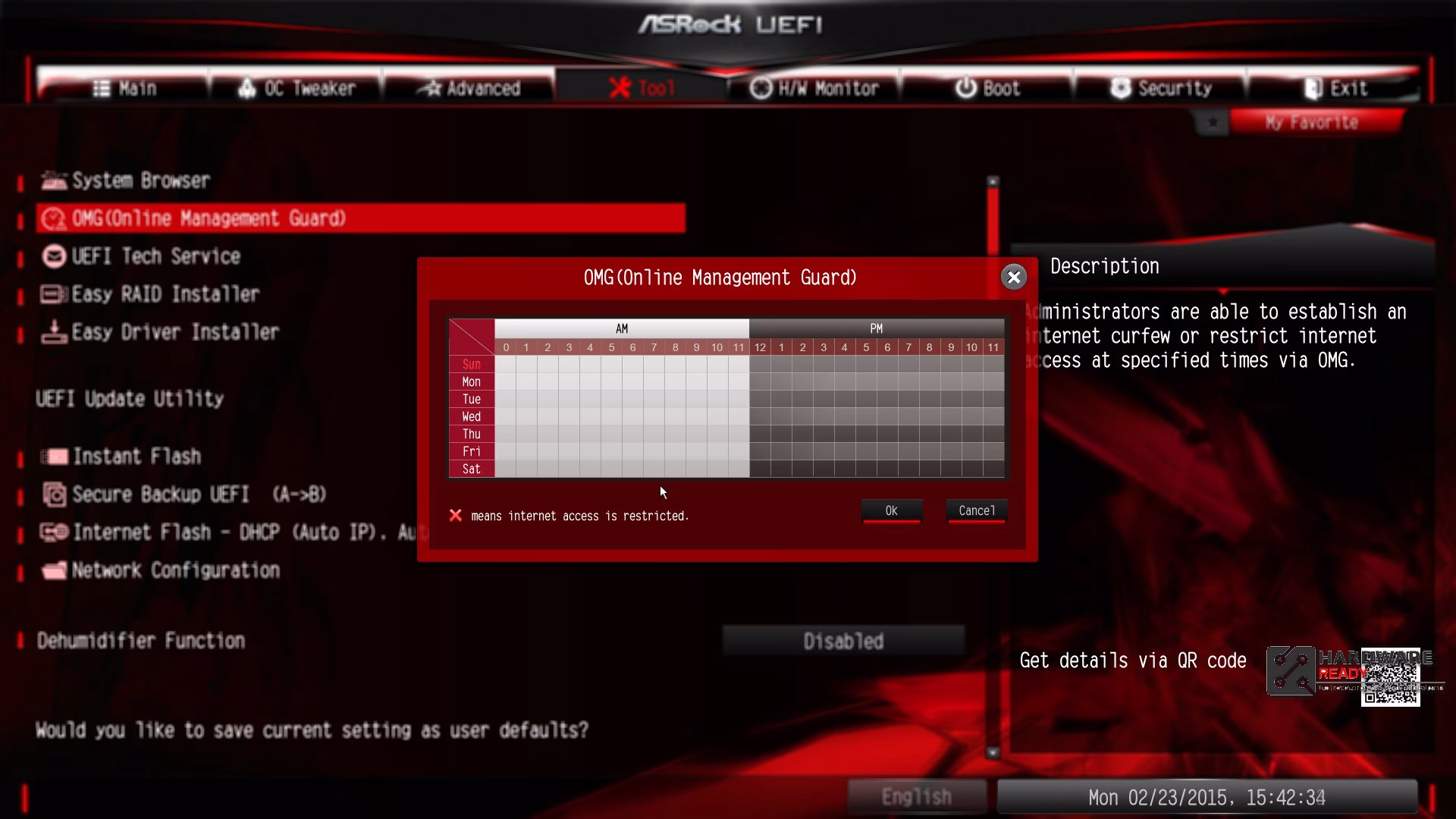

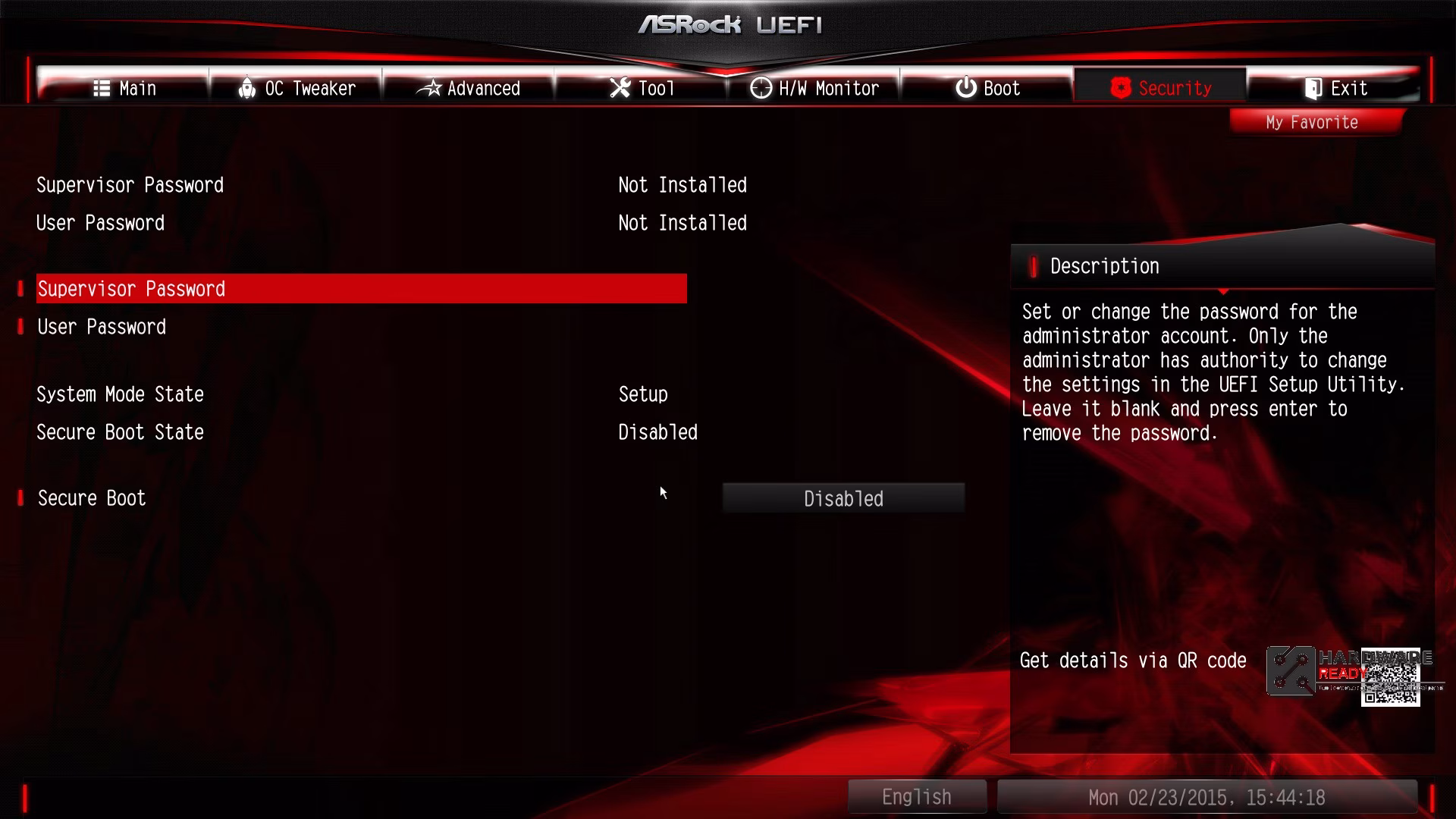

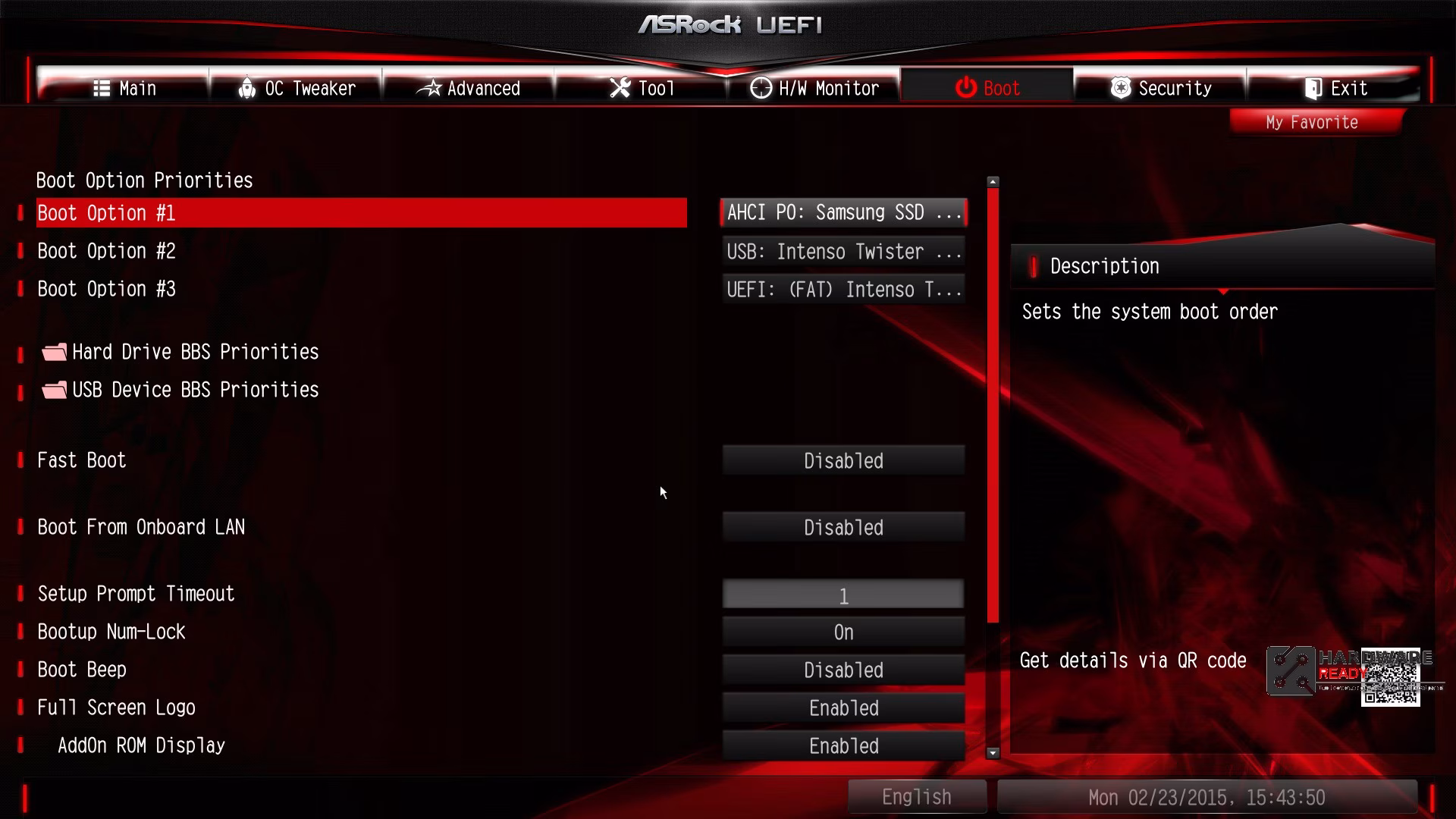

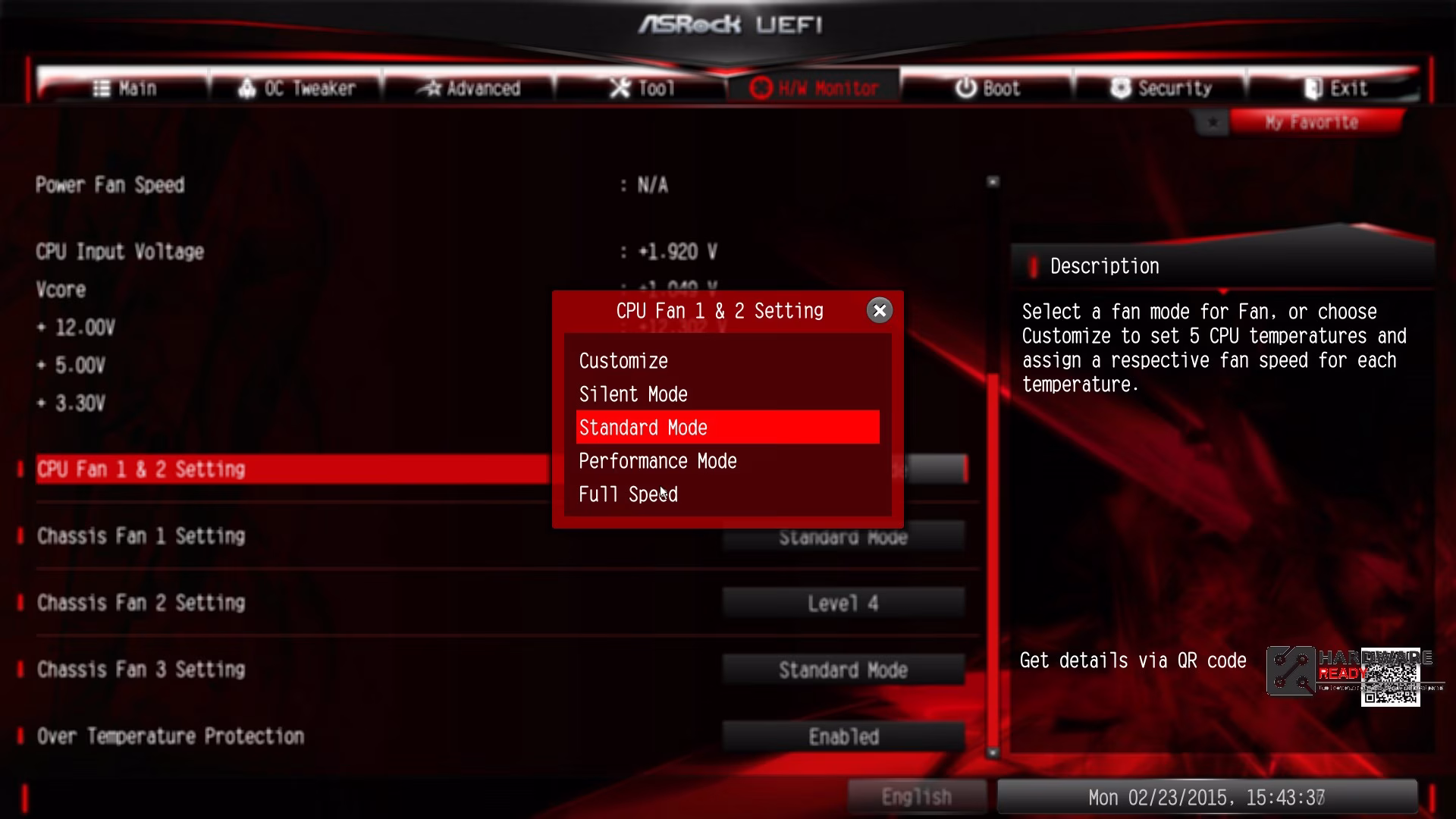

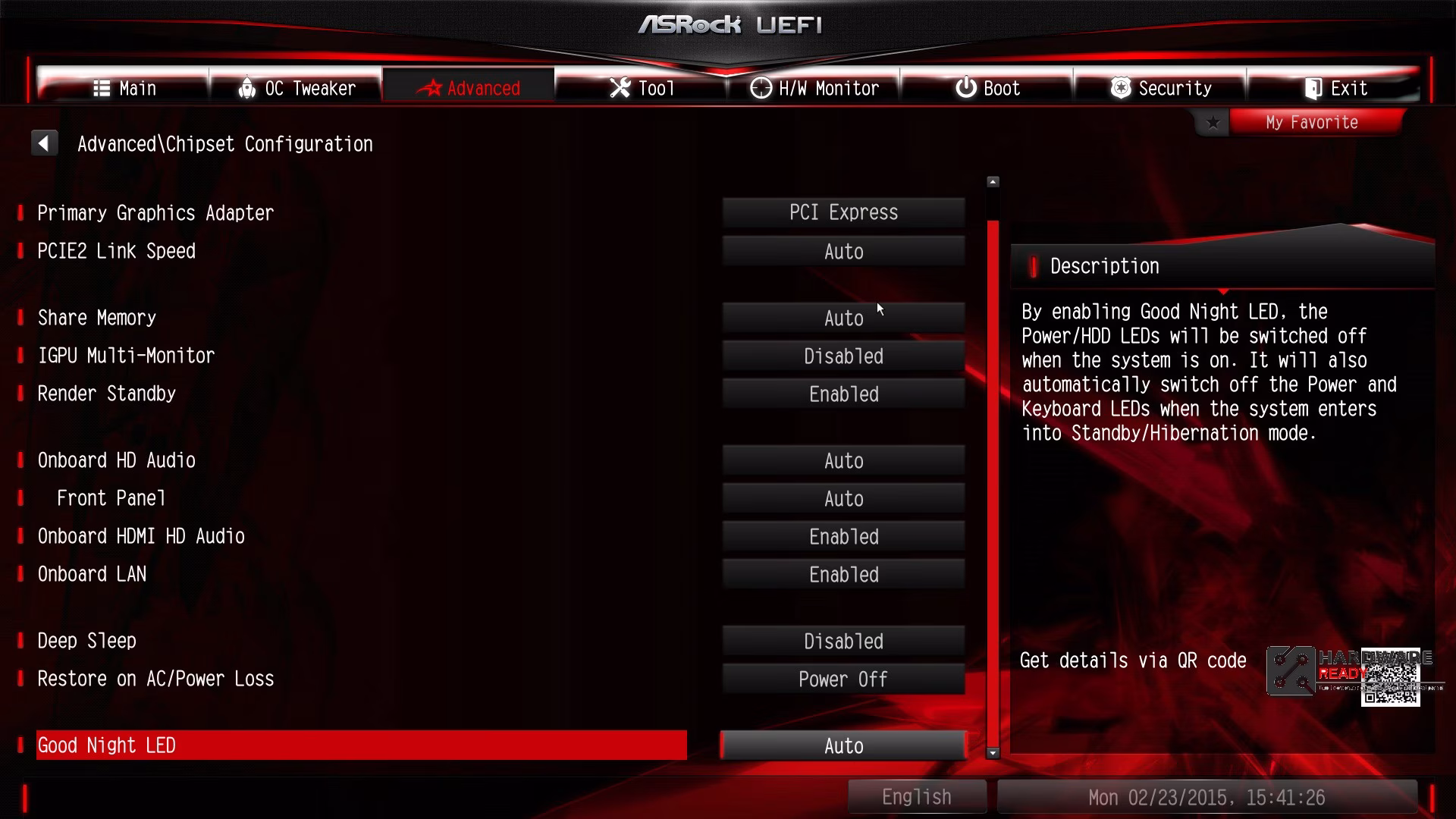

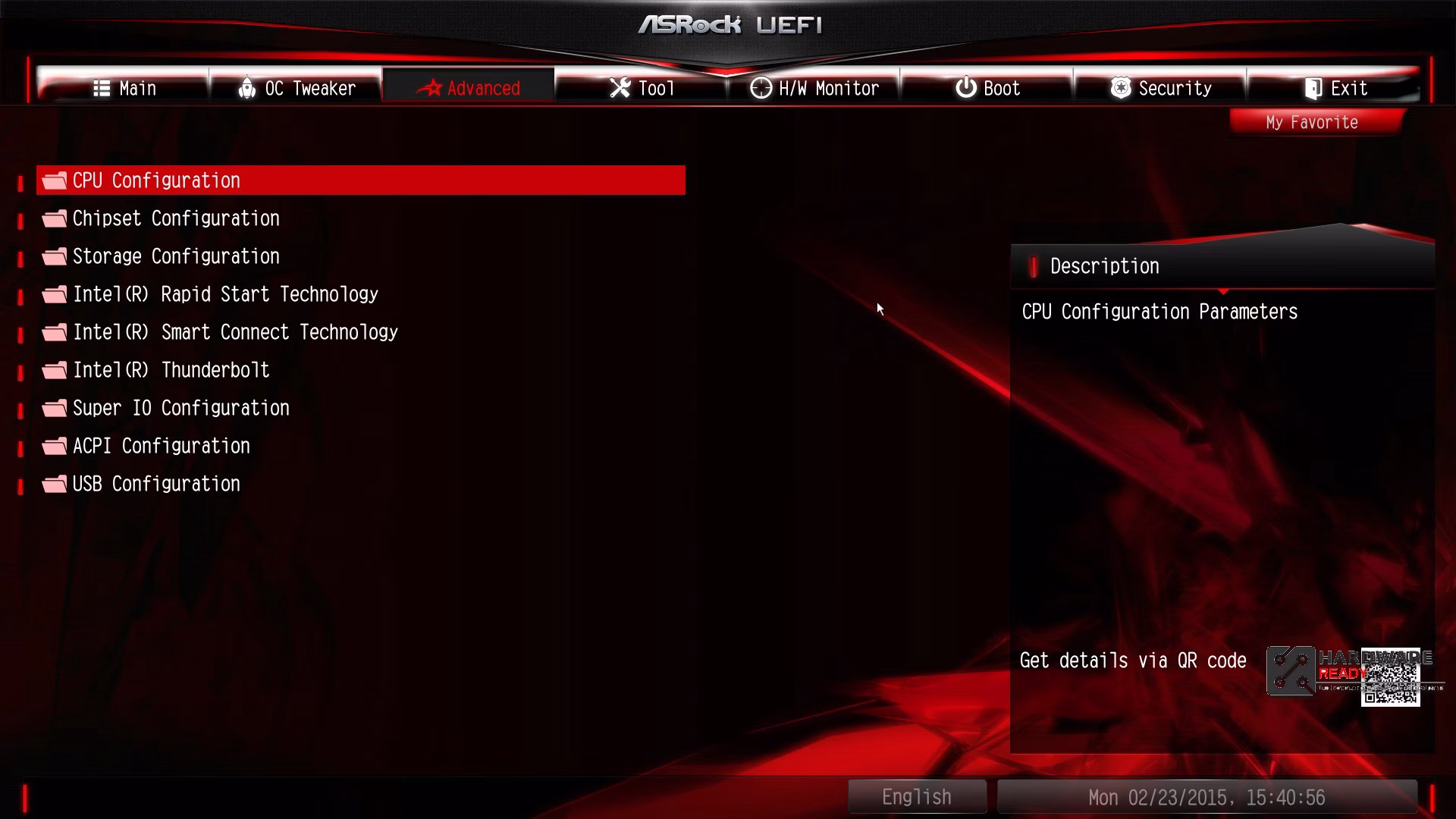

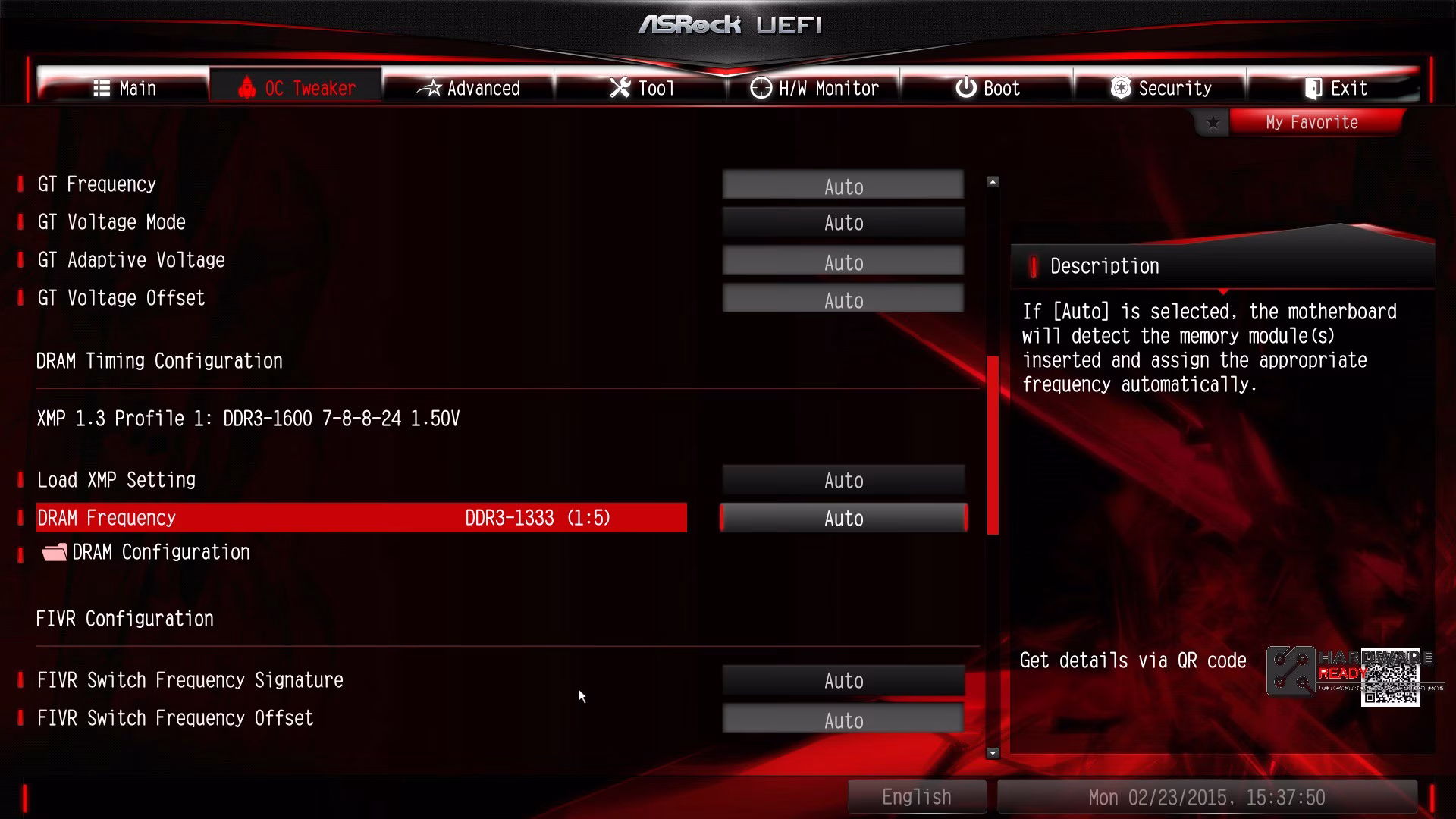

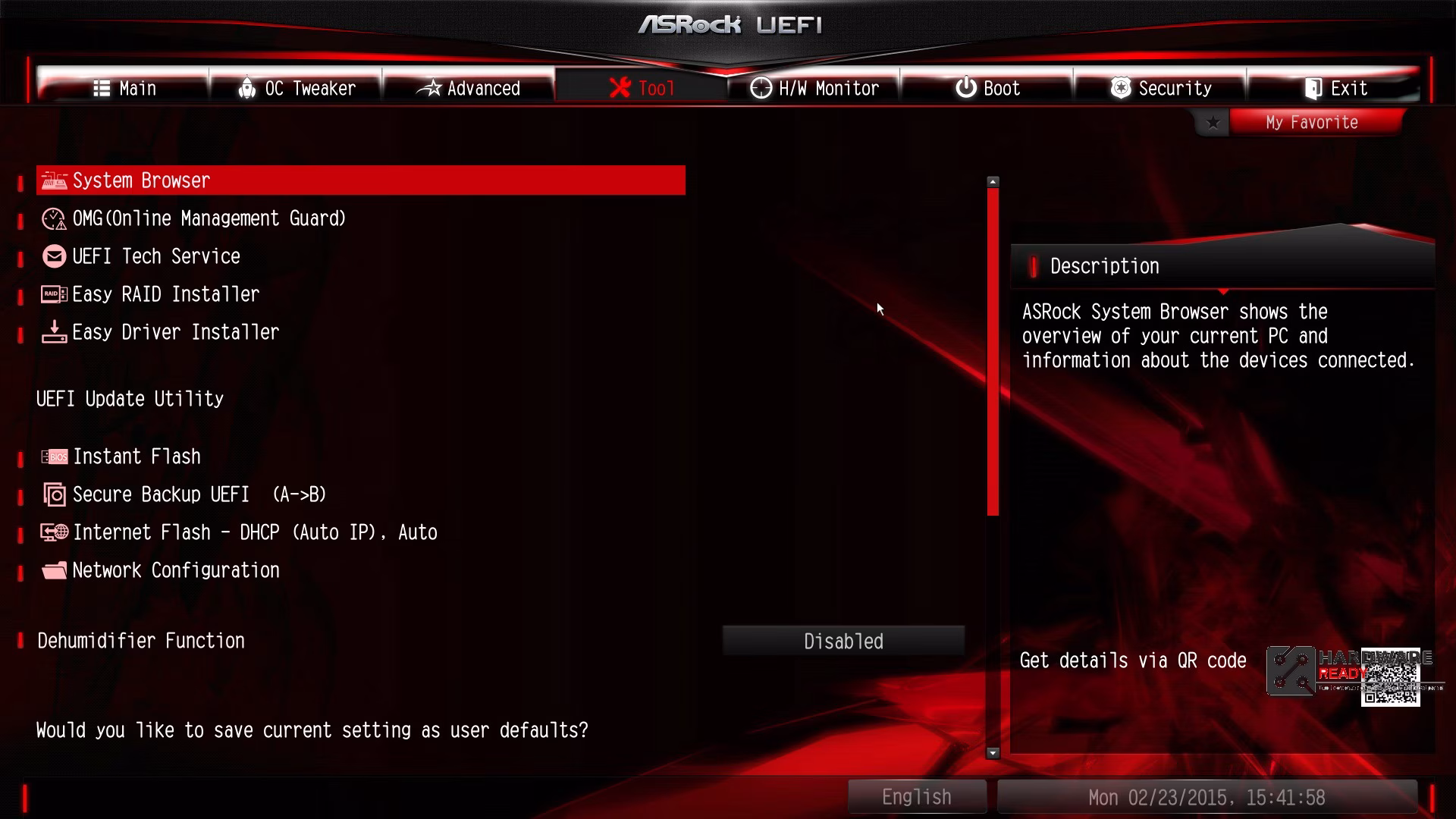

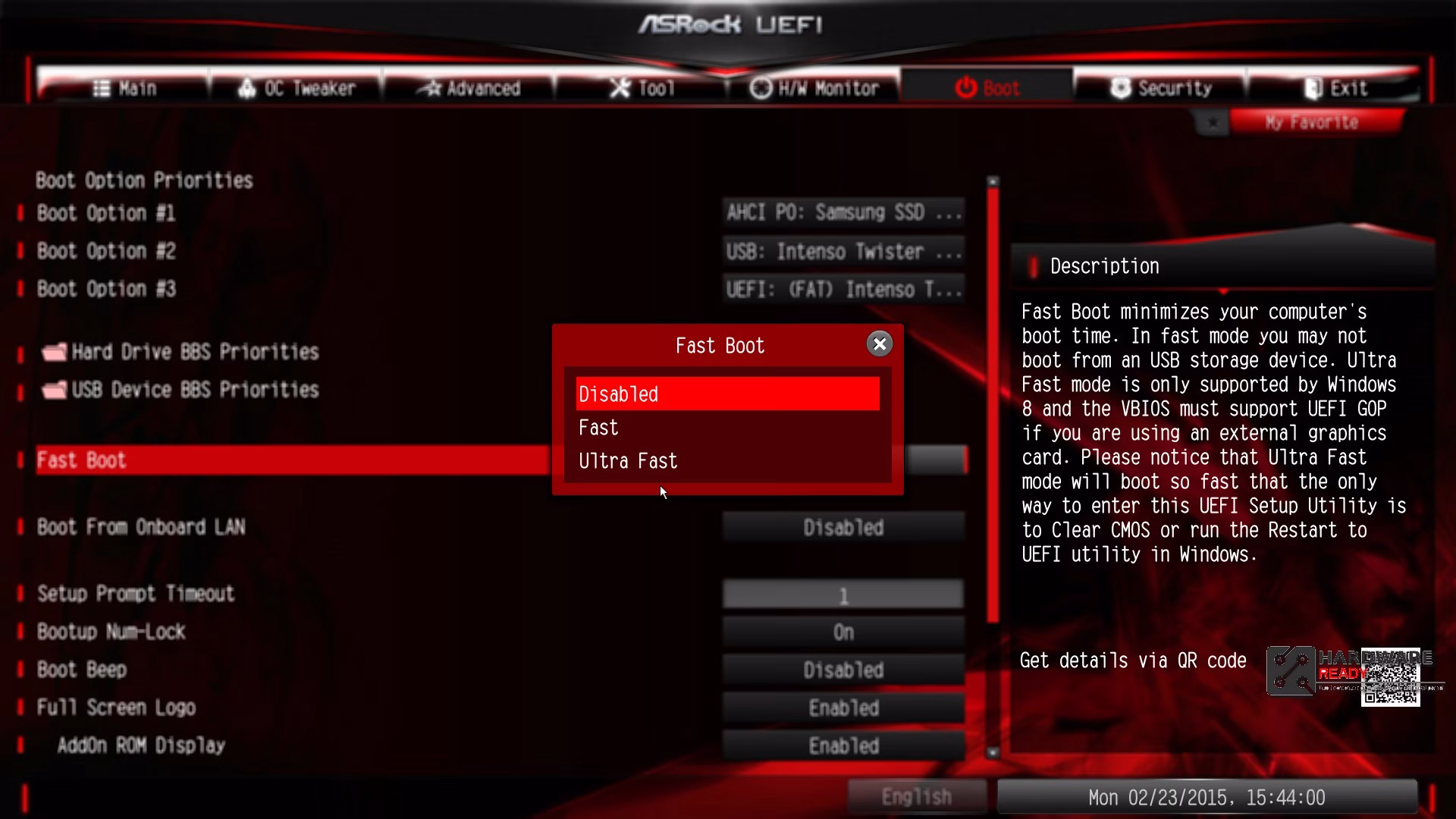

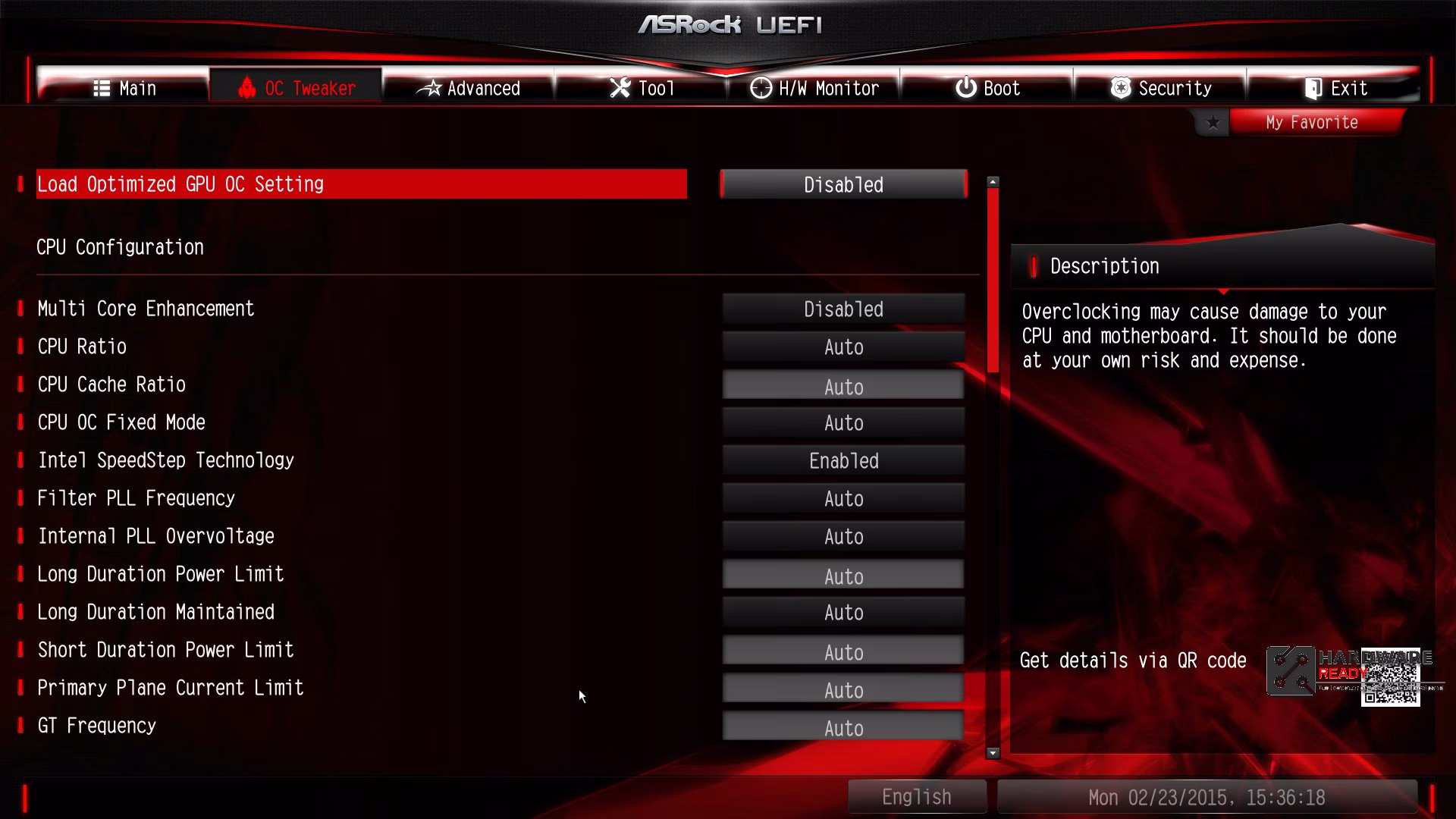

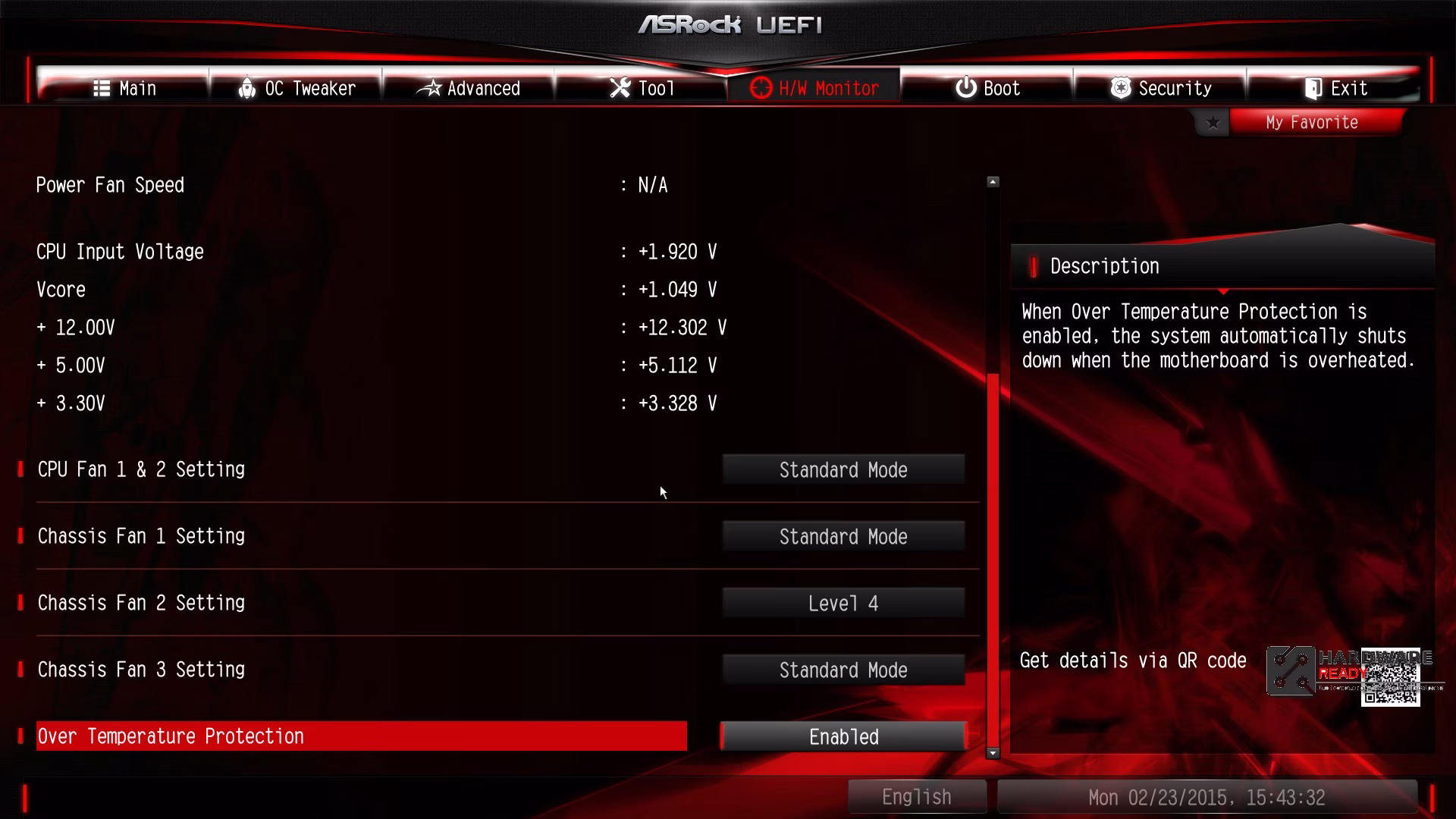

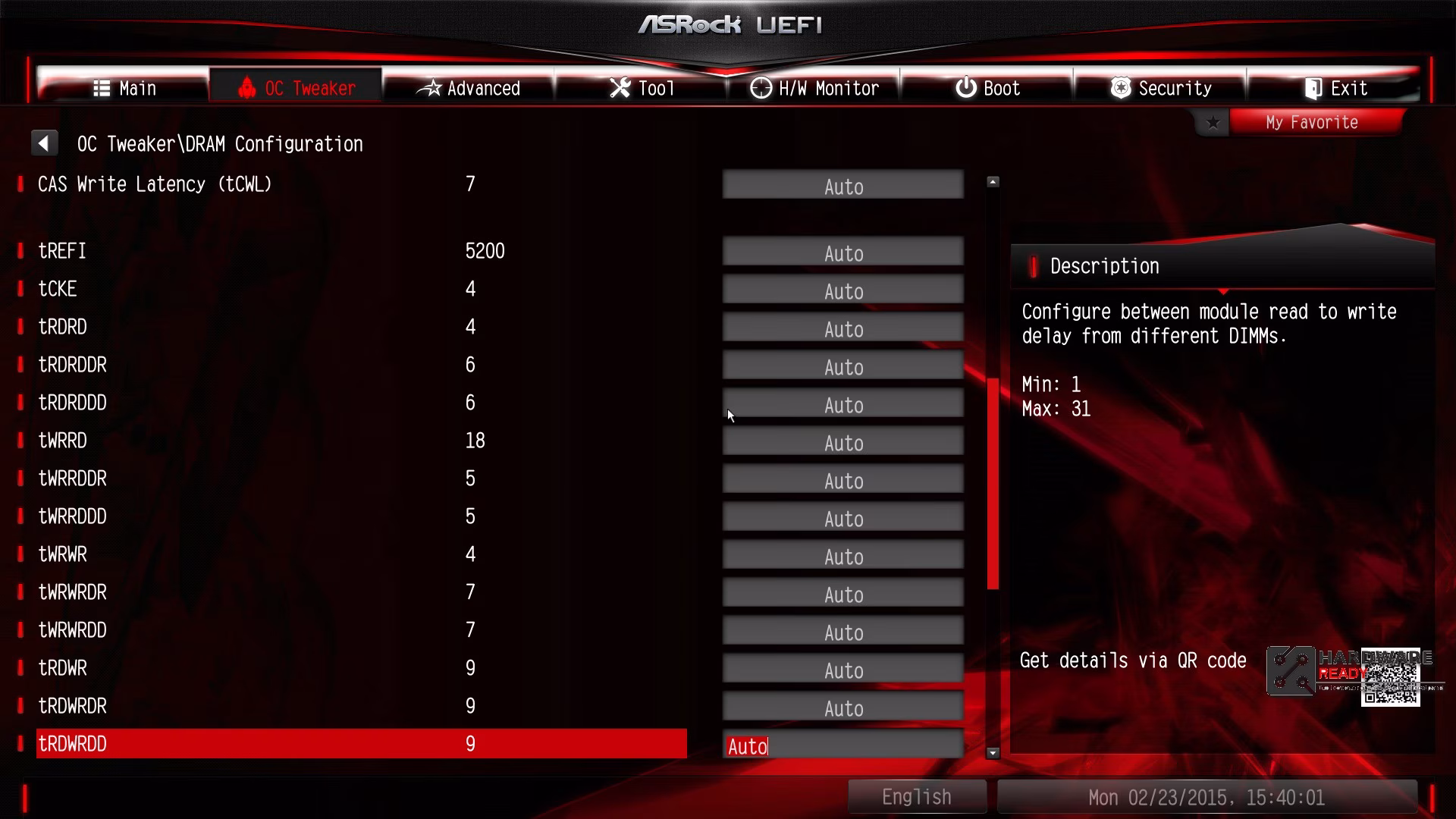

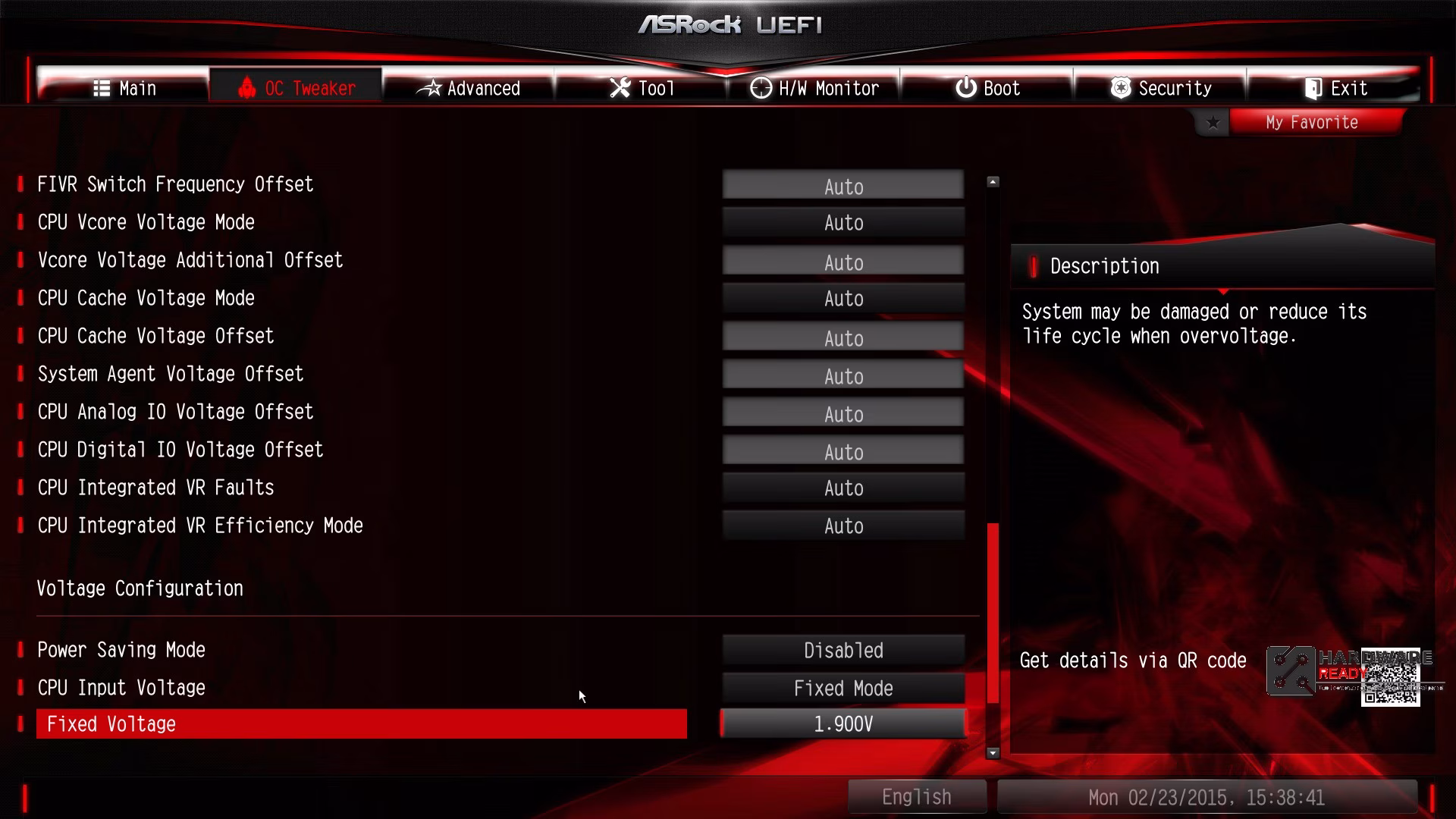

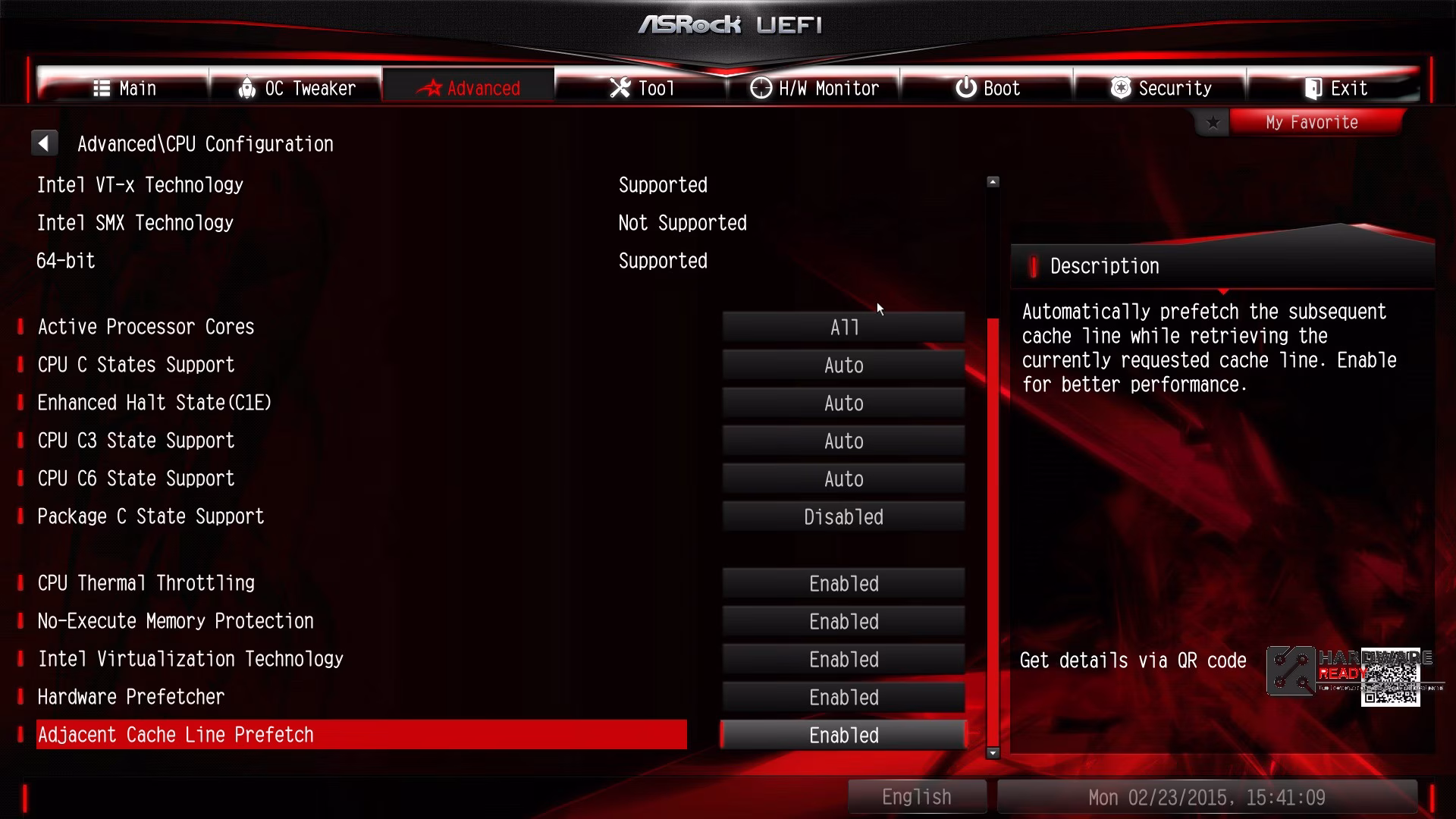

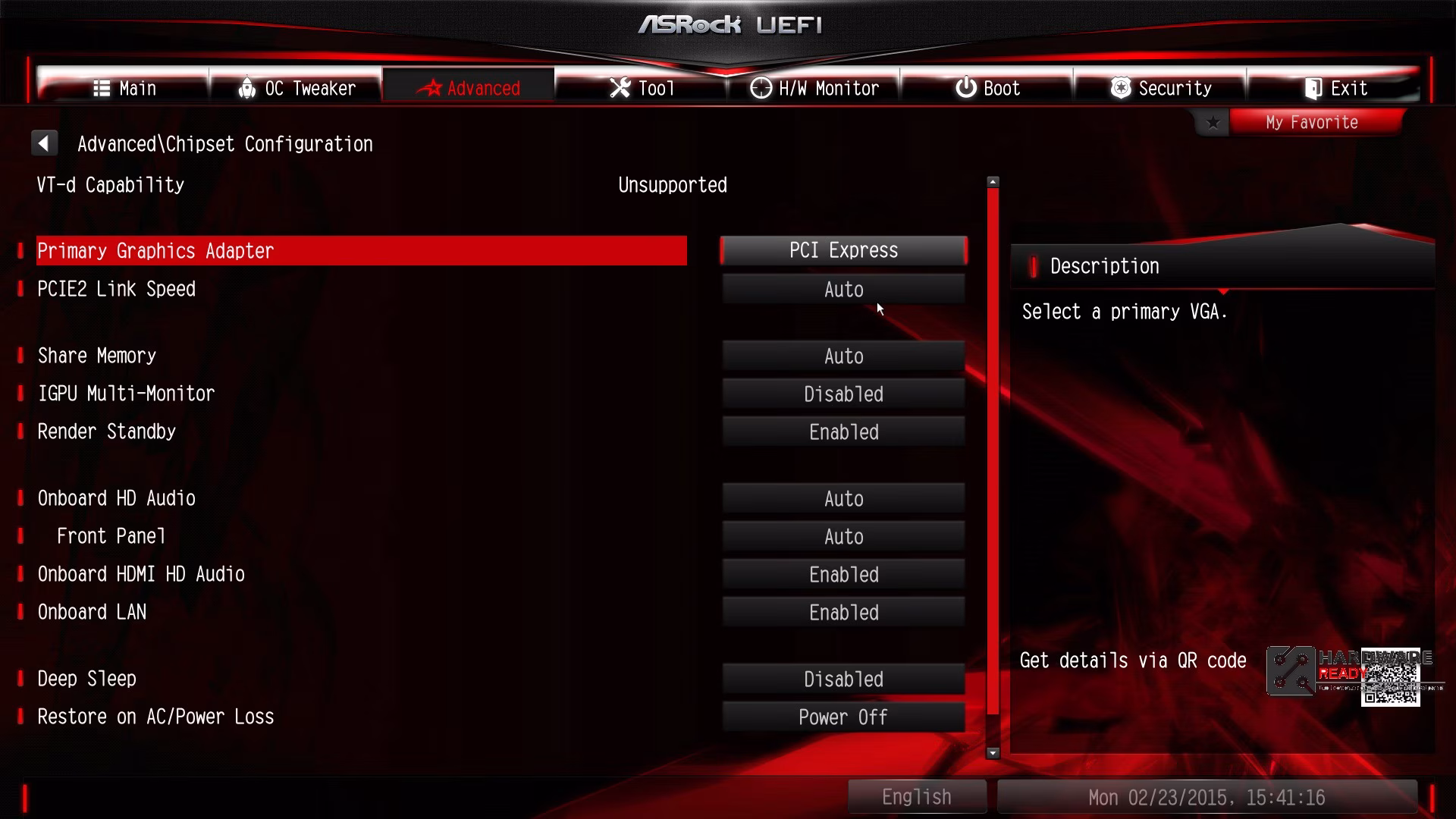

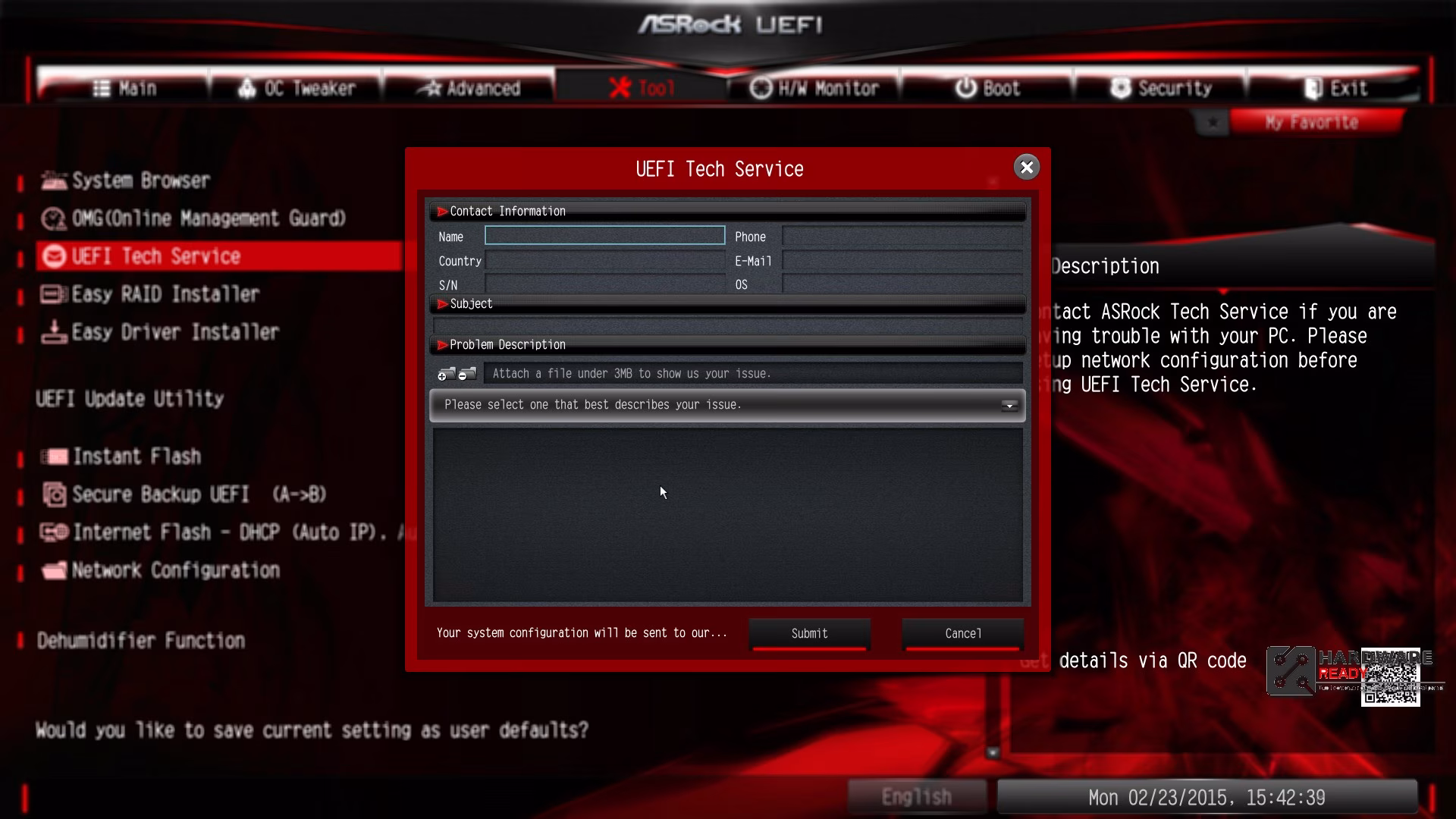

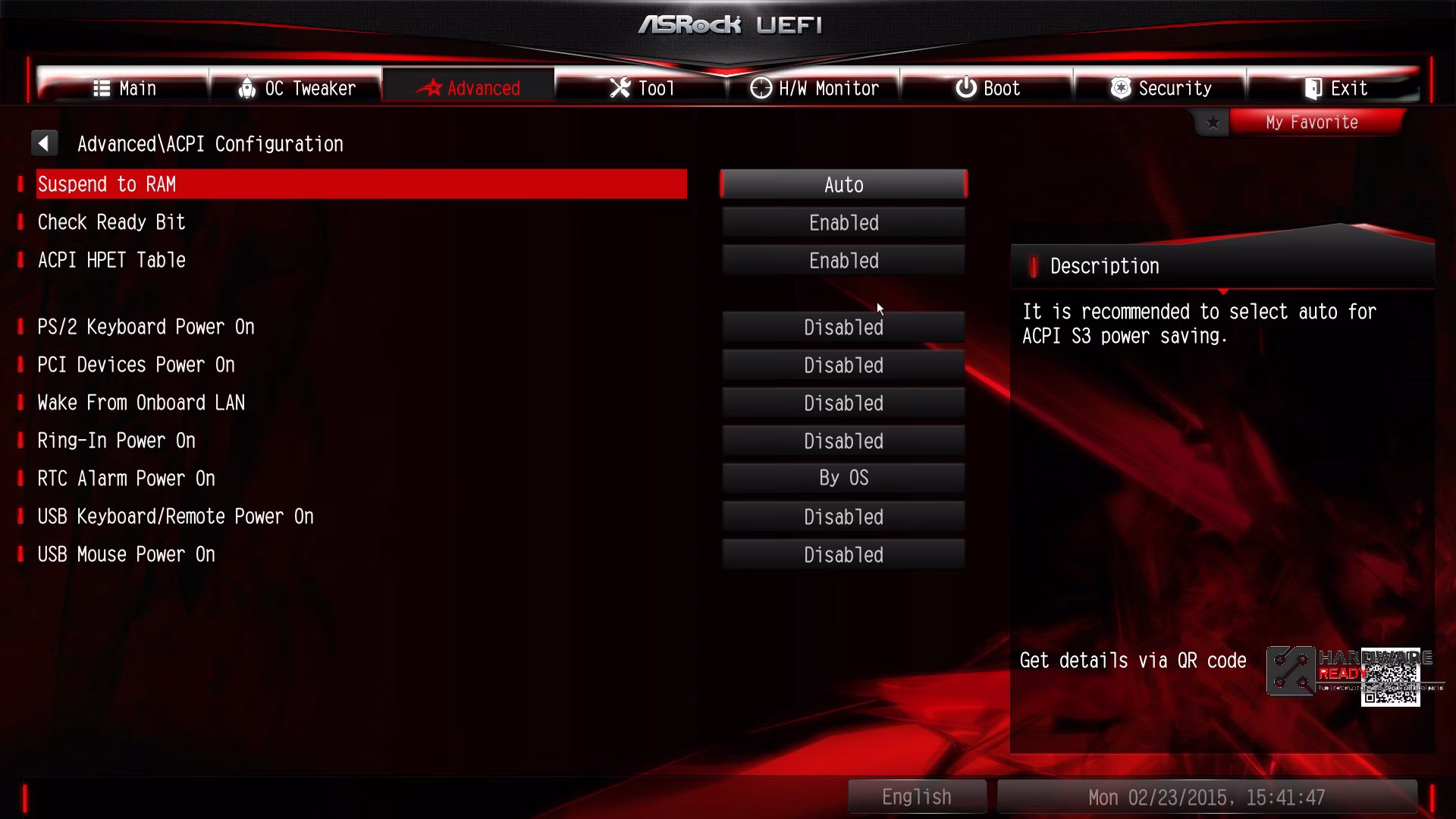

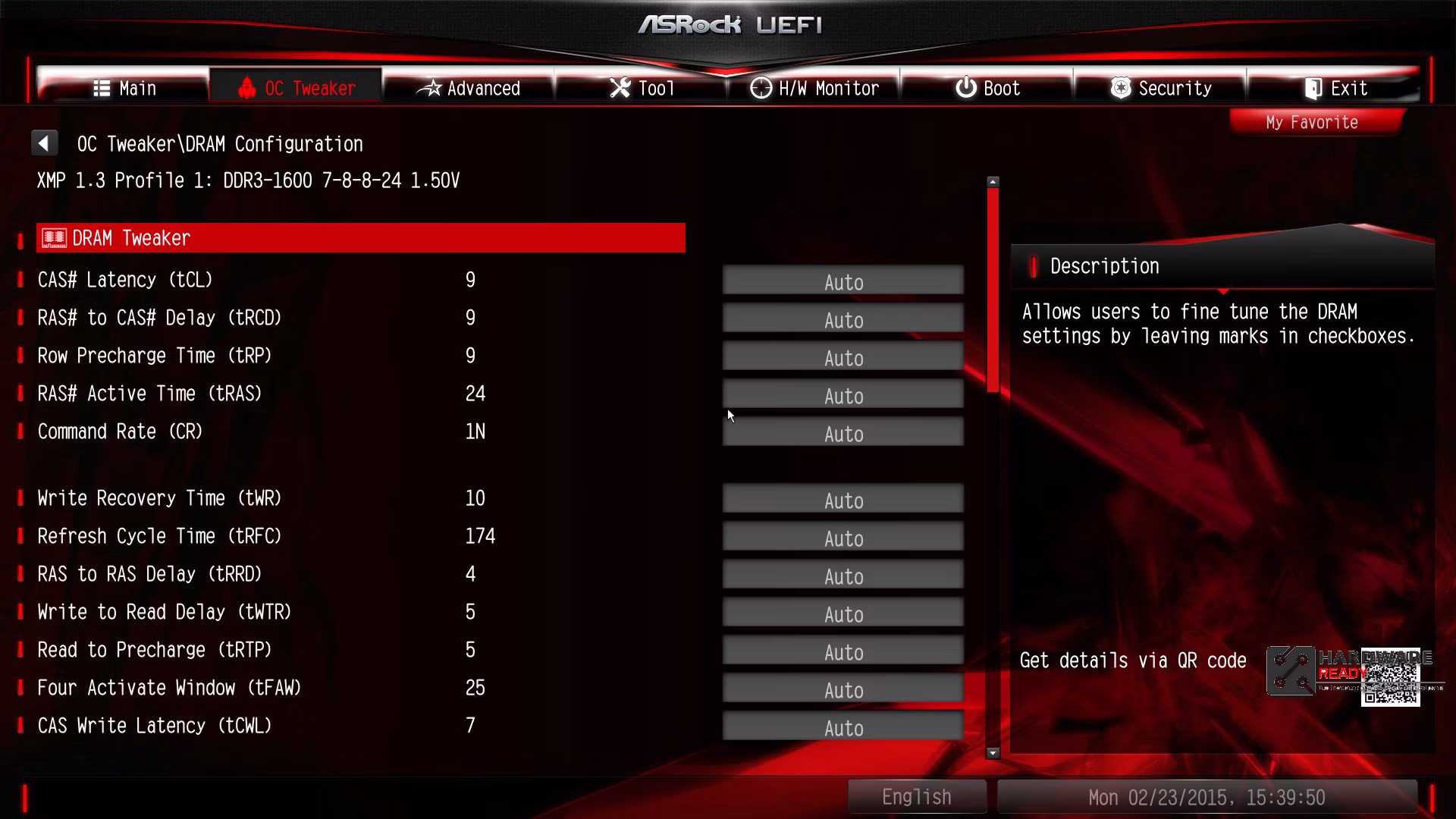

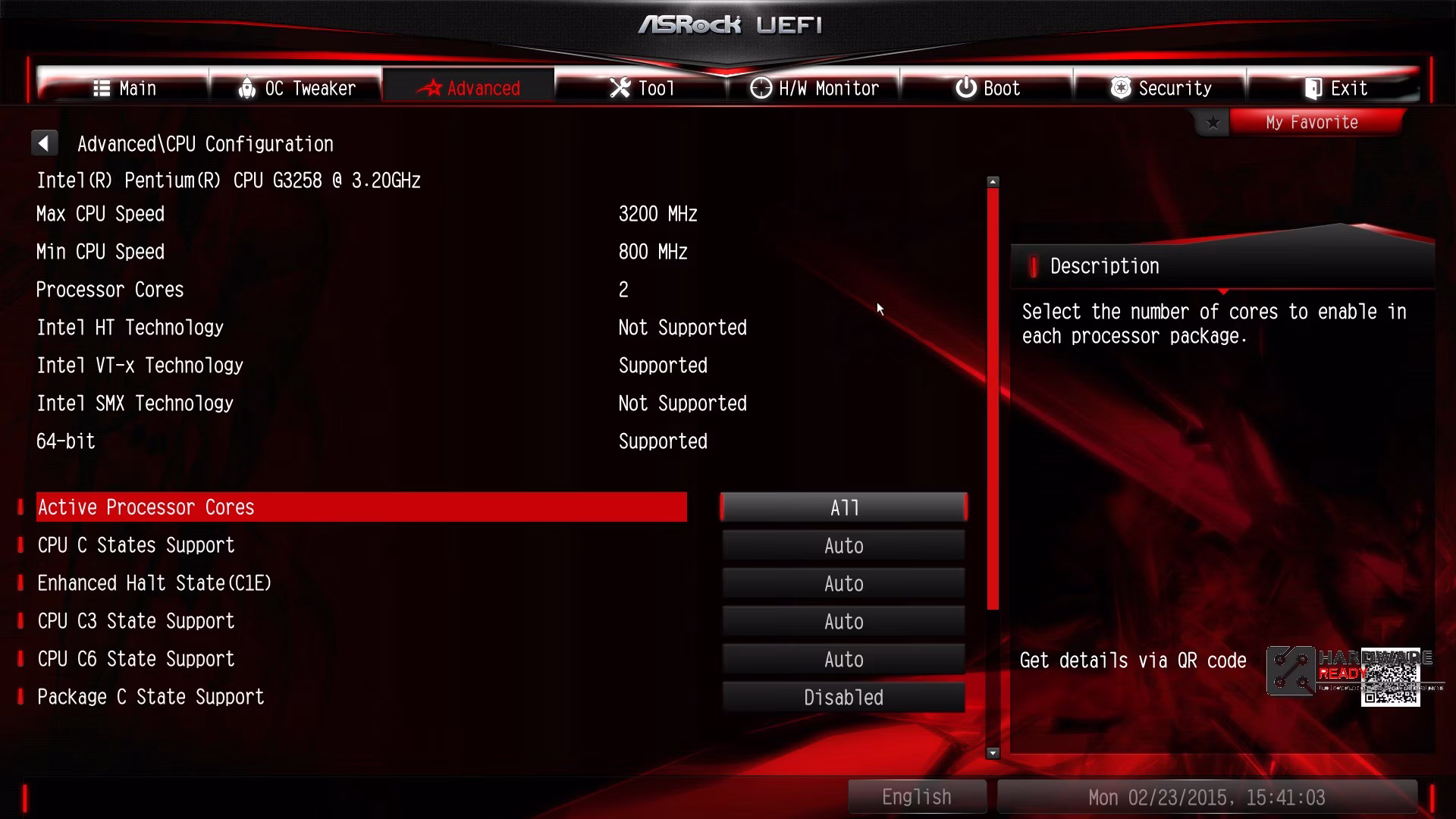

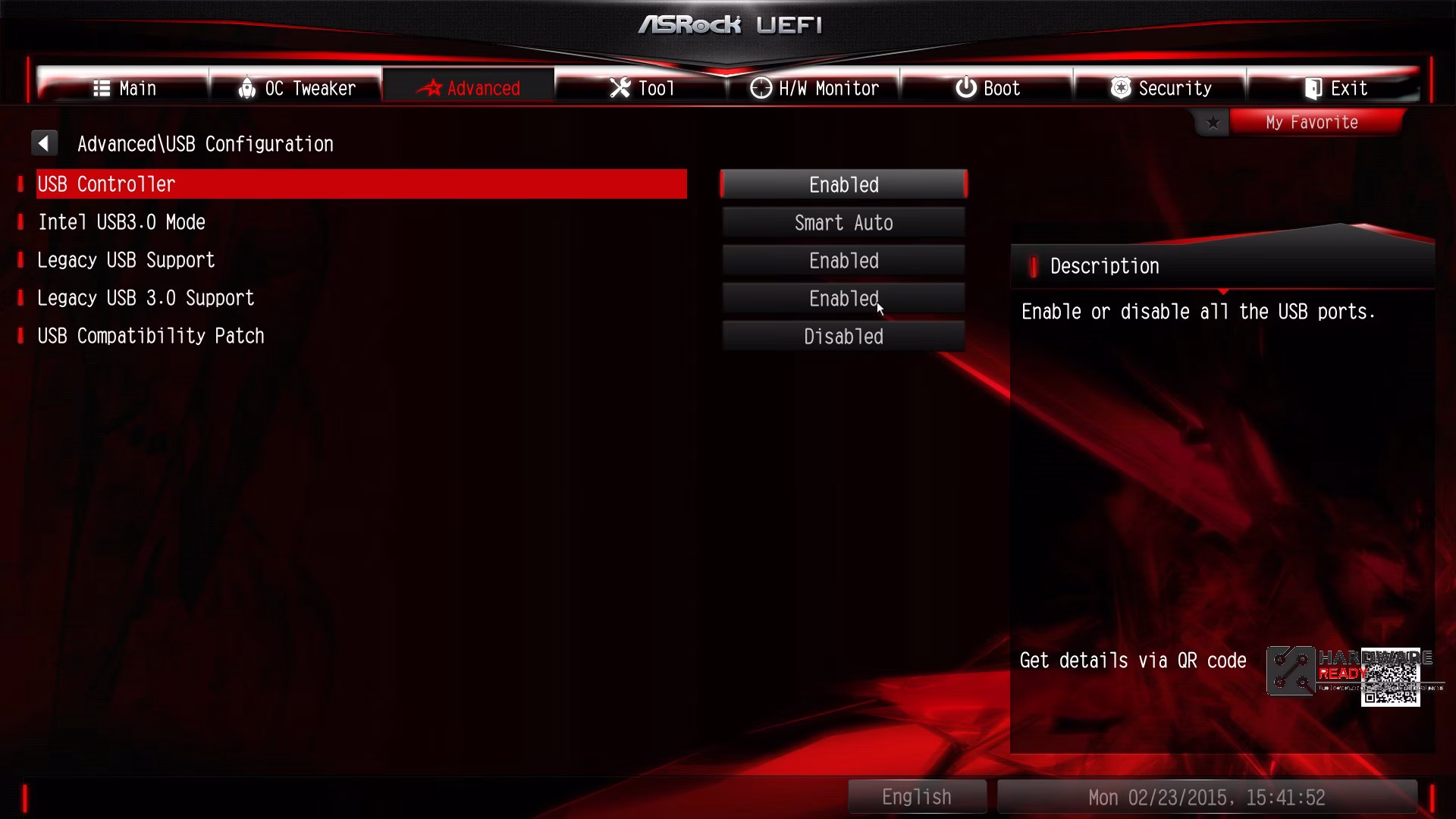

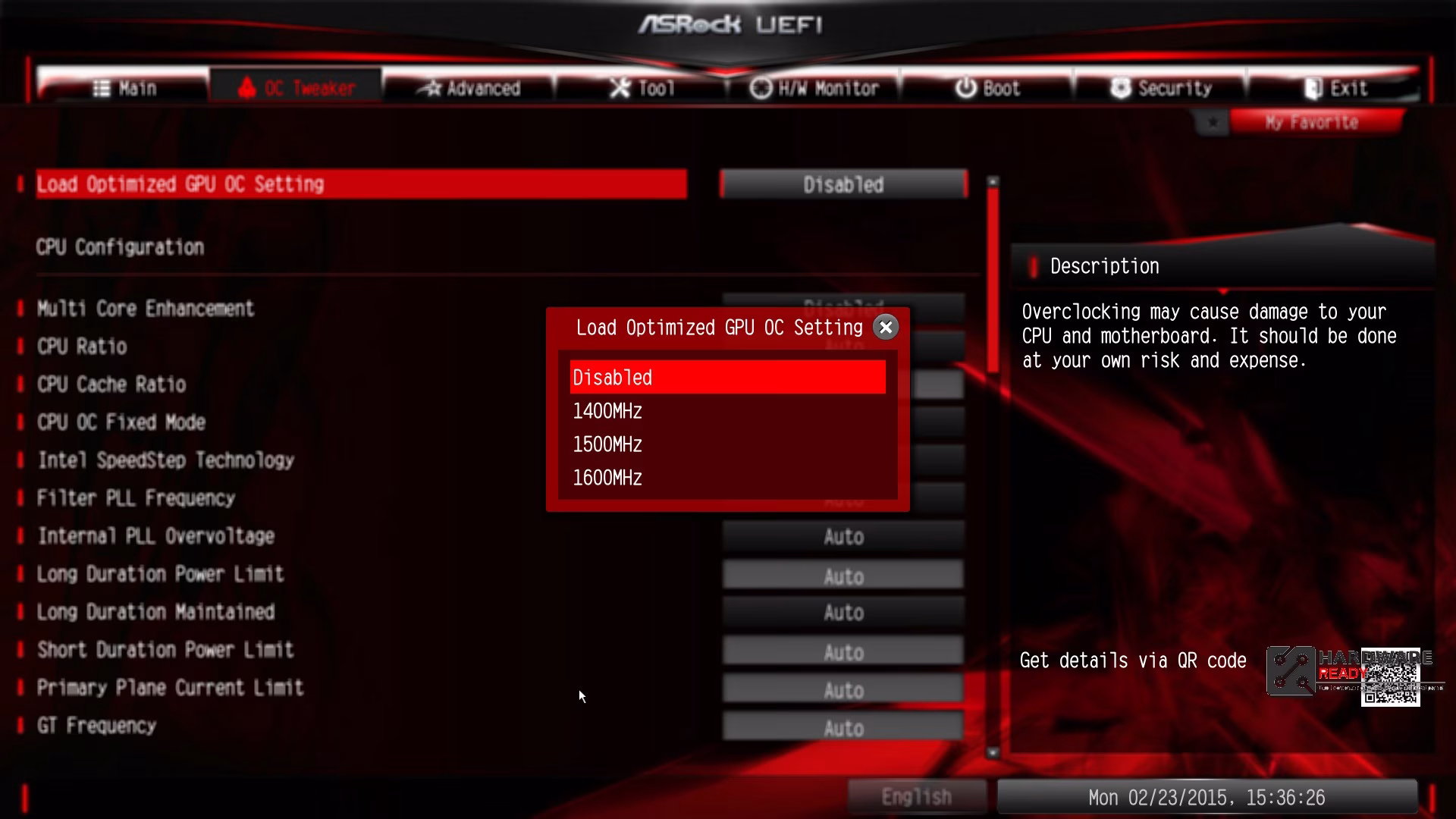

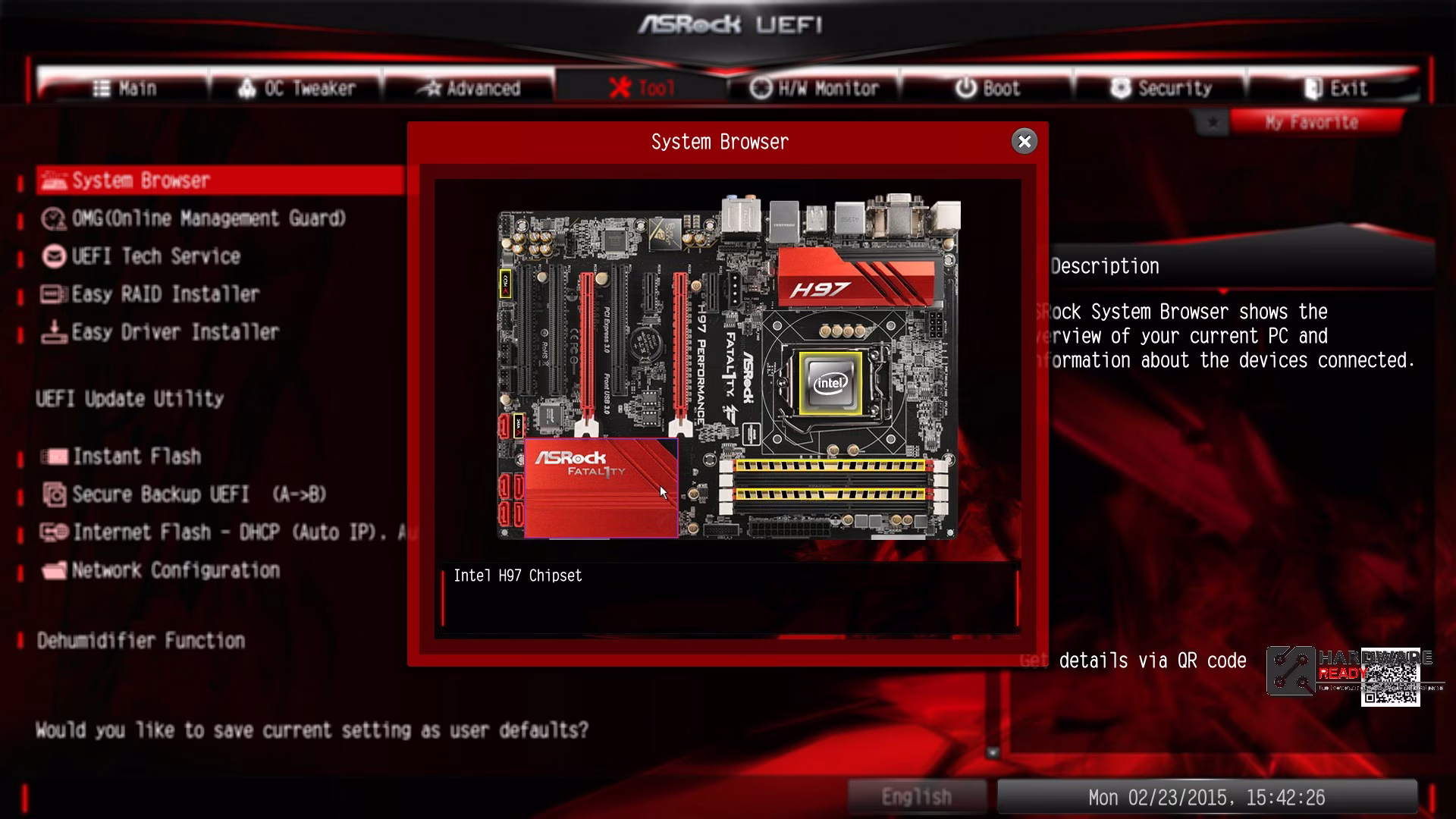

Semplice, intuitivo e completo il BIOS UEFI della Fatal1ty.

Overclocking

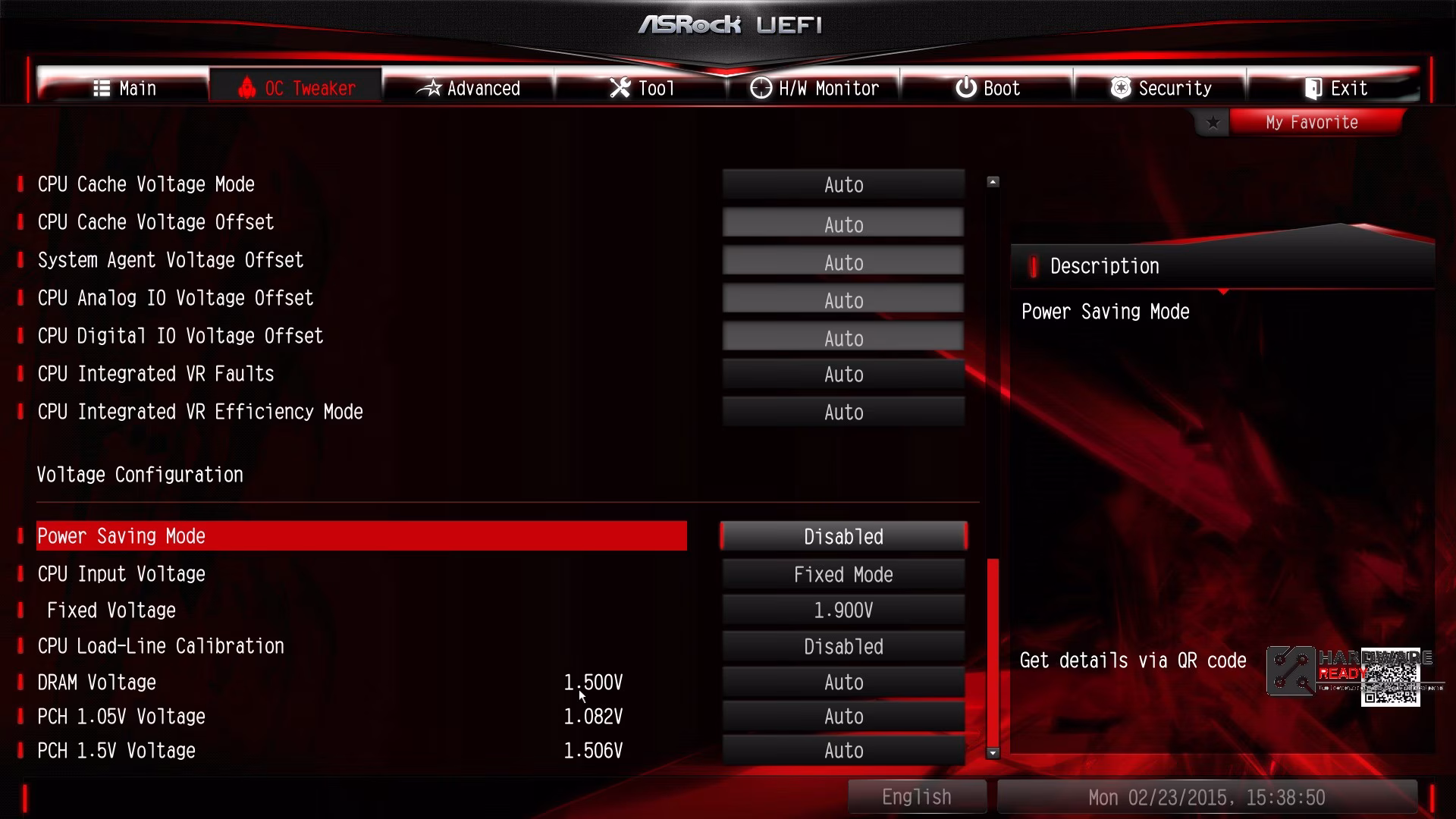

Ci è bastato entrare nel BIOS, alzare il moltiplicatore a x45 del nostro 4770K portandolo a 4500Ghz ed il voltaggio ad 1.25V e si è subito comportato benissimo, stabile e senza scaldare eccessivamente nè l’alimentazione nè la CPU, così sfatando il mito dell’overclock su H97.
Facile e funzionale il BIOS UEFI, in meno di 30 secondi abbiamo un’overclock stabile (ovviamente già accurato e testato su varie piattaforme). Eccellente, le 8 fasi Digi Power e tutti gli accorgimenti di ASRock.

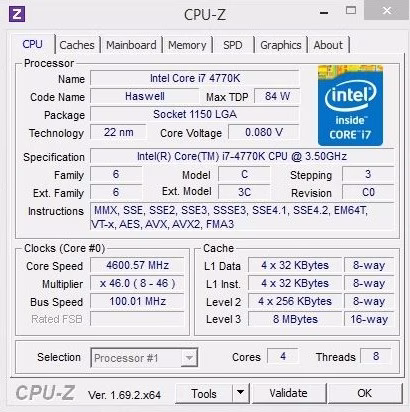

Sotto liquido custom ci siamo spinti fino a 4600Ghz a 1.31.

RICORDIAMO

Che i Chipset “H” e “B” non hanno il moltiplicatore sbloccato, ma si parlava di un’errore di Intel in progettazione Intel che rese possibile Overclockare le CPU “K”. Questa serie è una delle fortunate,

La configurazione utilizzata per i test è la seguente:

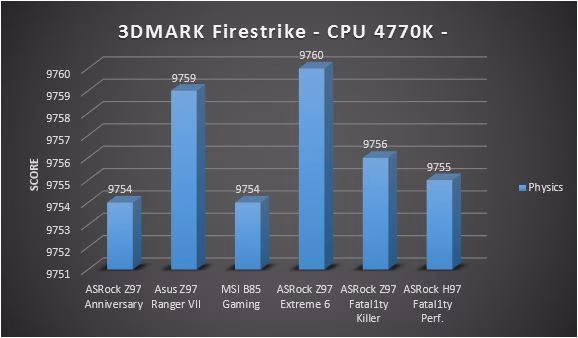

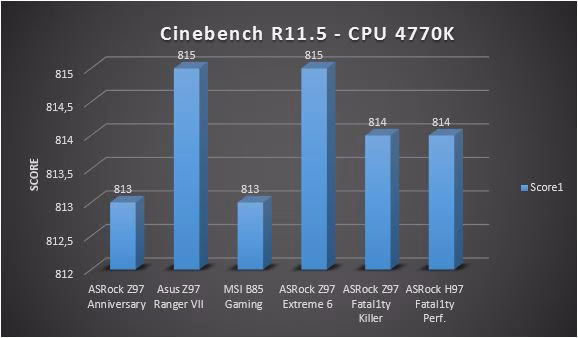

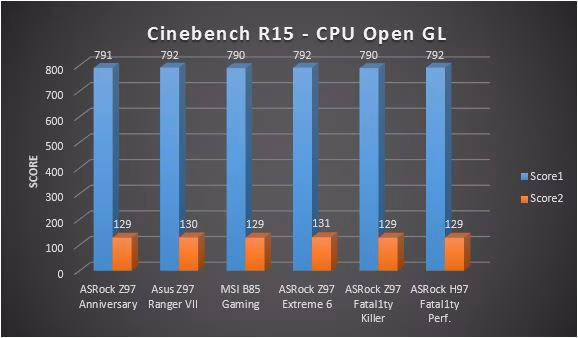

Ecco i risultati:

Solitamente le soluzioni con Chipset “H” sono adatte a computer per un normale uso e non Gaming ed Overclock, ma in questo caso dobbiamo fare un’eccezione… La ASRock H97 Fatal1ty Performance Series si presta in maniera ottimale a fare un’OC Daily abbastanza spinto e stabile con le 8 fasi Digi Power (con alimentazione ad 8 Pin per la CPU) ed i generosi dissipatori di cui è dotata.

Il design è accattivante ed i componenti ben disposti, anche la predisposizione dei Channel FAN sono predisposti per utilizzare più di 3 ventole per la CPU in caso di radiatori da liquido custom o AIO da 240. La Motherboard è dotata inoltre dell’ormai affermata Purity Sound 2 come sezione audio (isolata dal resto dei componenti) gestita da un chip Realtek ALC1150, presente una Fatal1ty Mouse Port ed Intel Gigabit LAN per un’esperienza di gioco on-line migliore.

Se proprio vogliamo trovare una piccola pecca del Chipset H97 è che manca la possibilità di fare SLI con schede video Nvidia (ma supporta pienamente il CrossFire AMD) ed una connessione M.2 Socket,  ovviamente caratteristiche presenti su schede leggermente più costose, non indispensabile, ma oramai diffusa sulle nuove Motherboard. Completo e funzionale il BIOS UEFI, lo stesso fornito con le altre Fatal1ty serie 9.
Il prezzo differenzia dalla versione Z97 di circa 30€, sicuramente interessante la possibilità di spenderli su una VGA o CPU più potente o in una periferica da gioco… ma ovviamente si rinuncia a RAM con velocità superiore a 1600MHz, in gioco di sicuro non sarà un problema.

Rapporto qualità/prezzo eccezionale, un plauso ed un ringraziamento ad ASRock per il sample fornitoci.
