Oramai affermate e diffuse sul mercato sono le Motherboard in formato Micro-ATX ed ASRock ci propone la X99M Fatal1ty Performance, design accattivante e qualità costruttiva, con caratteristiche importanti ad un piccolo prezzo.
La X99M sembra essere il giusto compromesso di formato ATX ridotto viste le features di cui è dotata: 12 Fasi digitali, condensatori Nichicon 12K, supporto fino a 64GB di RAM DDR4 3000+, Ultra M.2 Socket e 10 connettori SATA. Inoltre accoglie particolari dotazioni per i gamers più esigenti: Fatal1ty Mouse Port, Killer LAN E2200, sezione Audio Purity Sound 2 e supporto a SLI e CrossFire.
Analizziamola nel dettaglio.

LINK al sito del produttore: ASRock

La confezione è la solita della serie Fatal1ty con modello e serie della motherboard al centro in grande, il simbolo Super Alloy in alto e tutte le Features in basso.

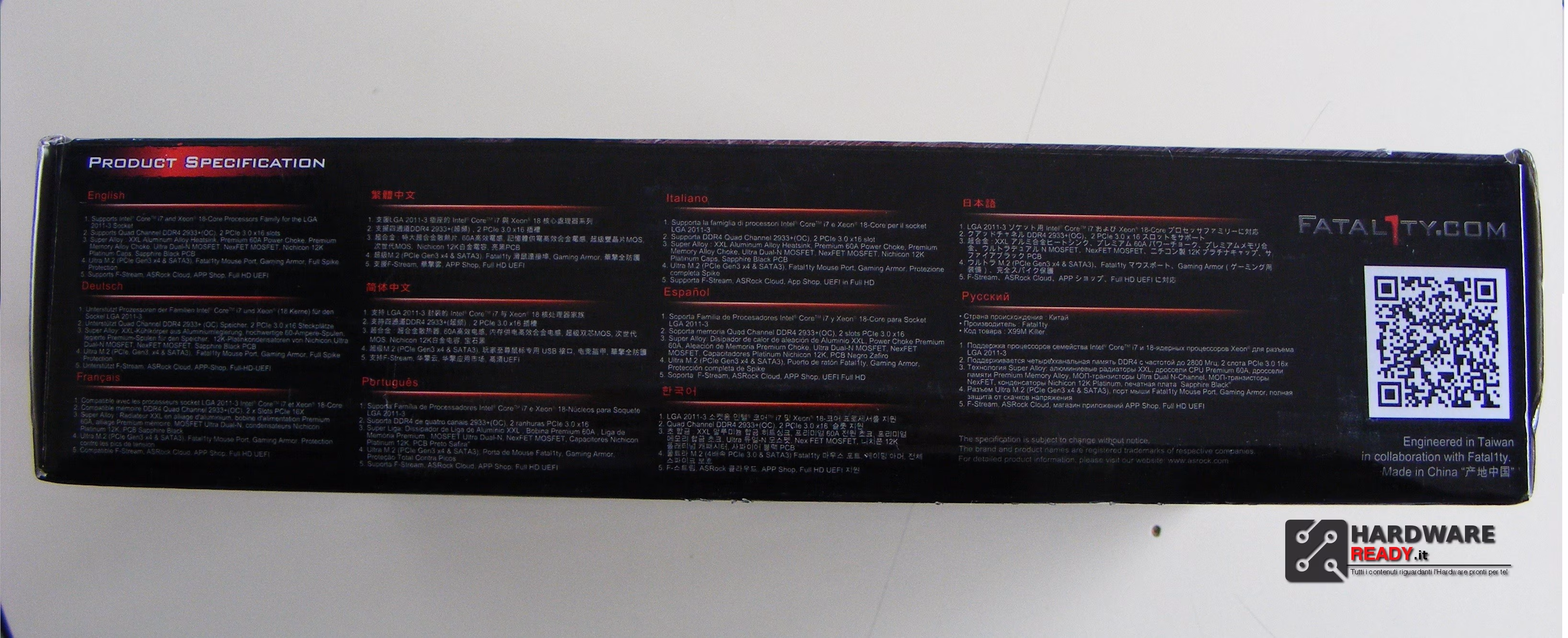

Sul retro una presentazione e descrizione completa in maniera illustrata e scritta della scheda madre.

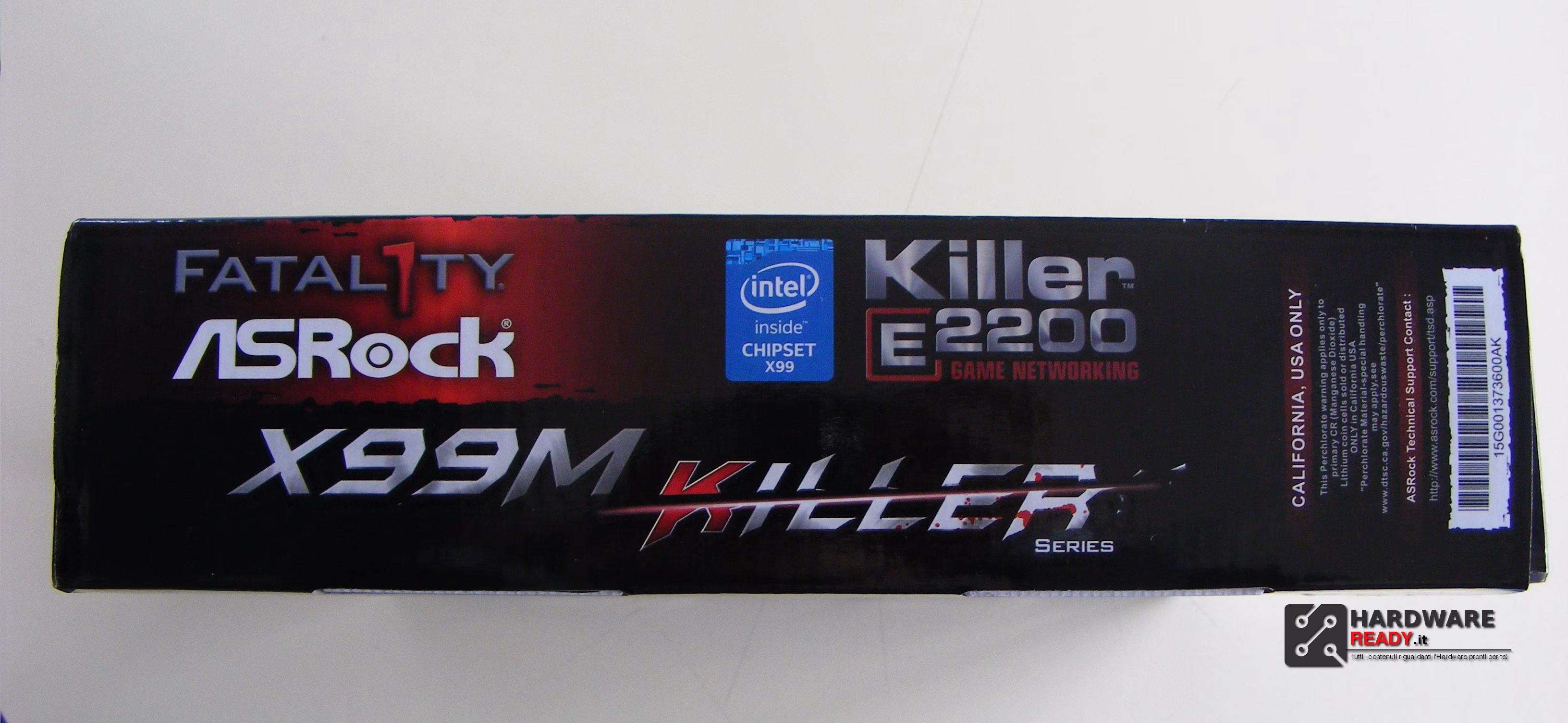

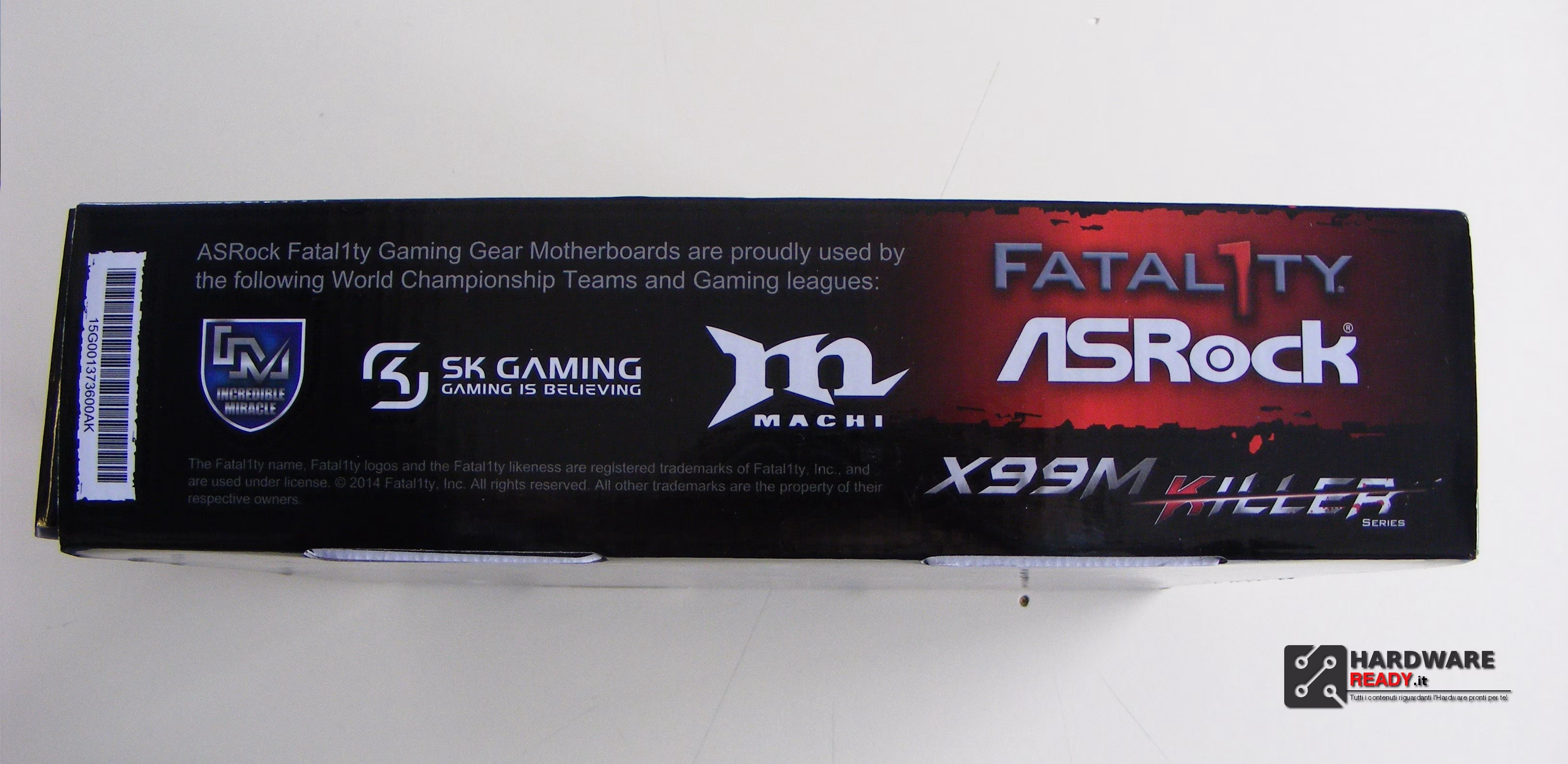

Sui lati corti troviamo i vari loghi e certificazioni.

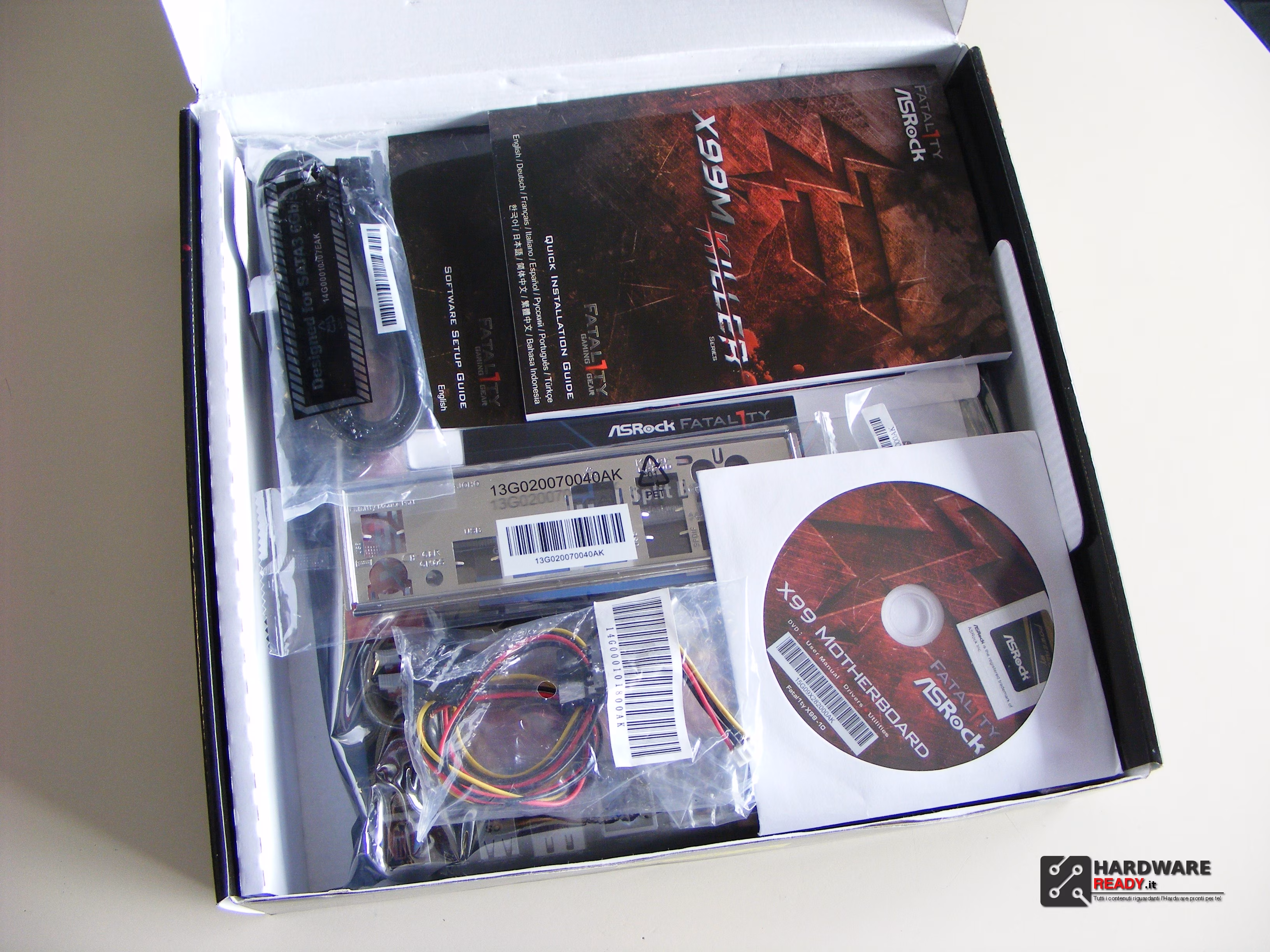

Il bundle è alloggiato nella parte alta della confezione ed è composto da:

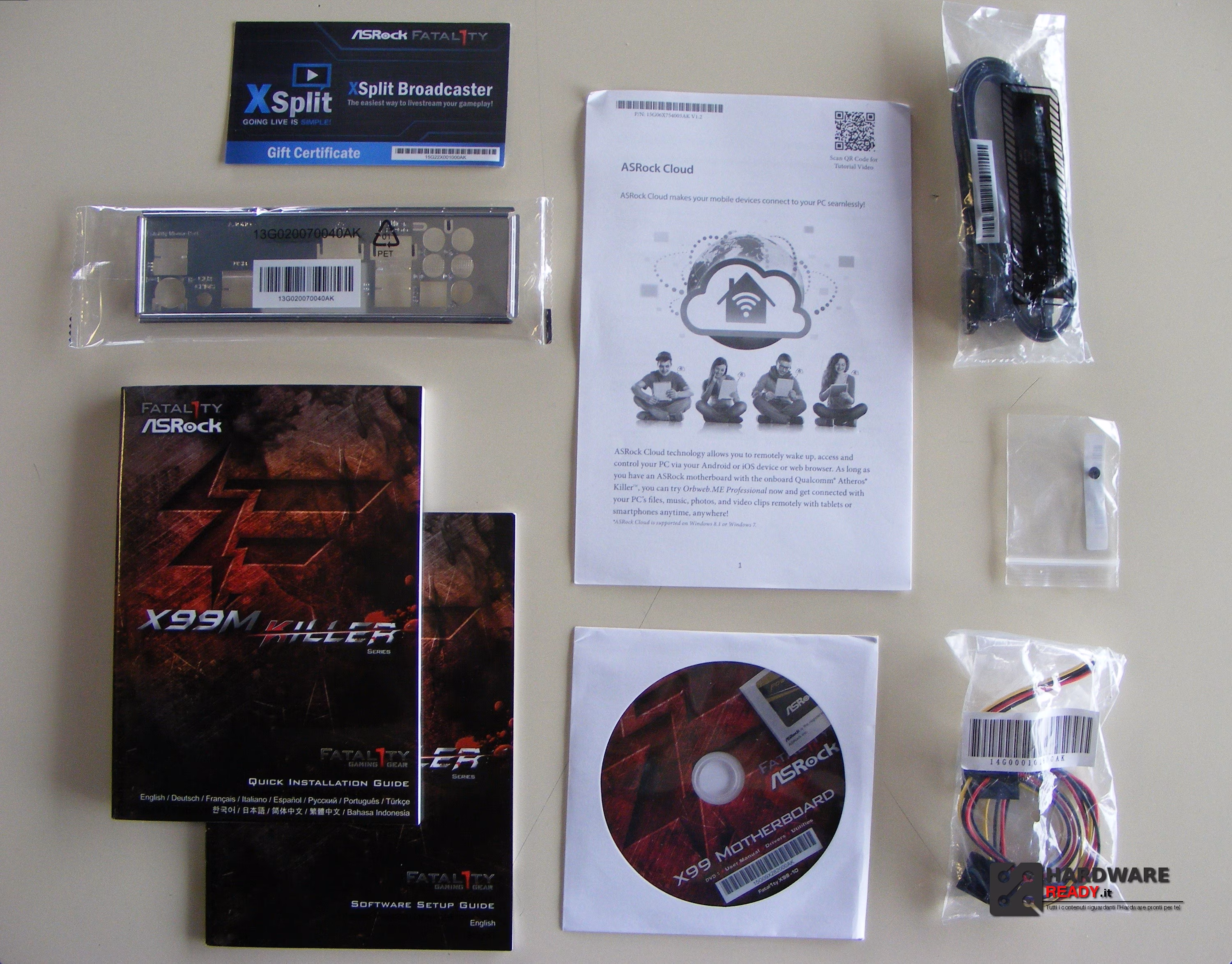

i vari manuali d’uso ed ASRock Cloud, un’abbonamento XSplit, CD con Driver ed Utility, pannello posteriore I/O, 2 cavi SATA e vite di fissaggio per M.2.

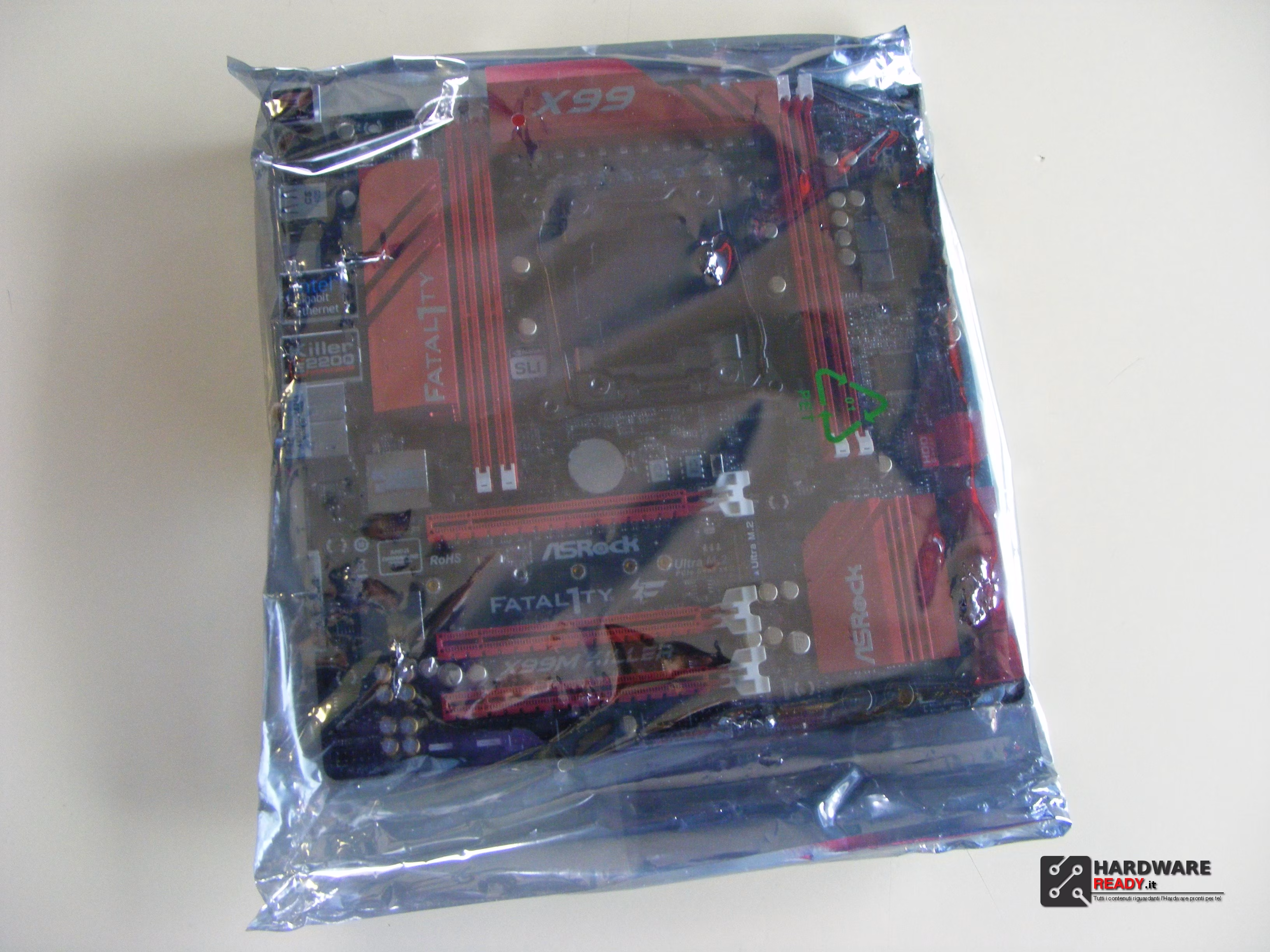

La scheda è a sua volta avvolta in una busta anti-statica.

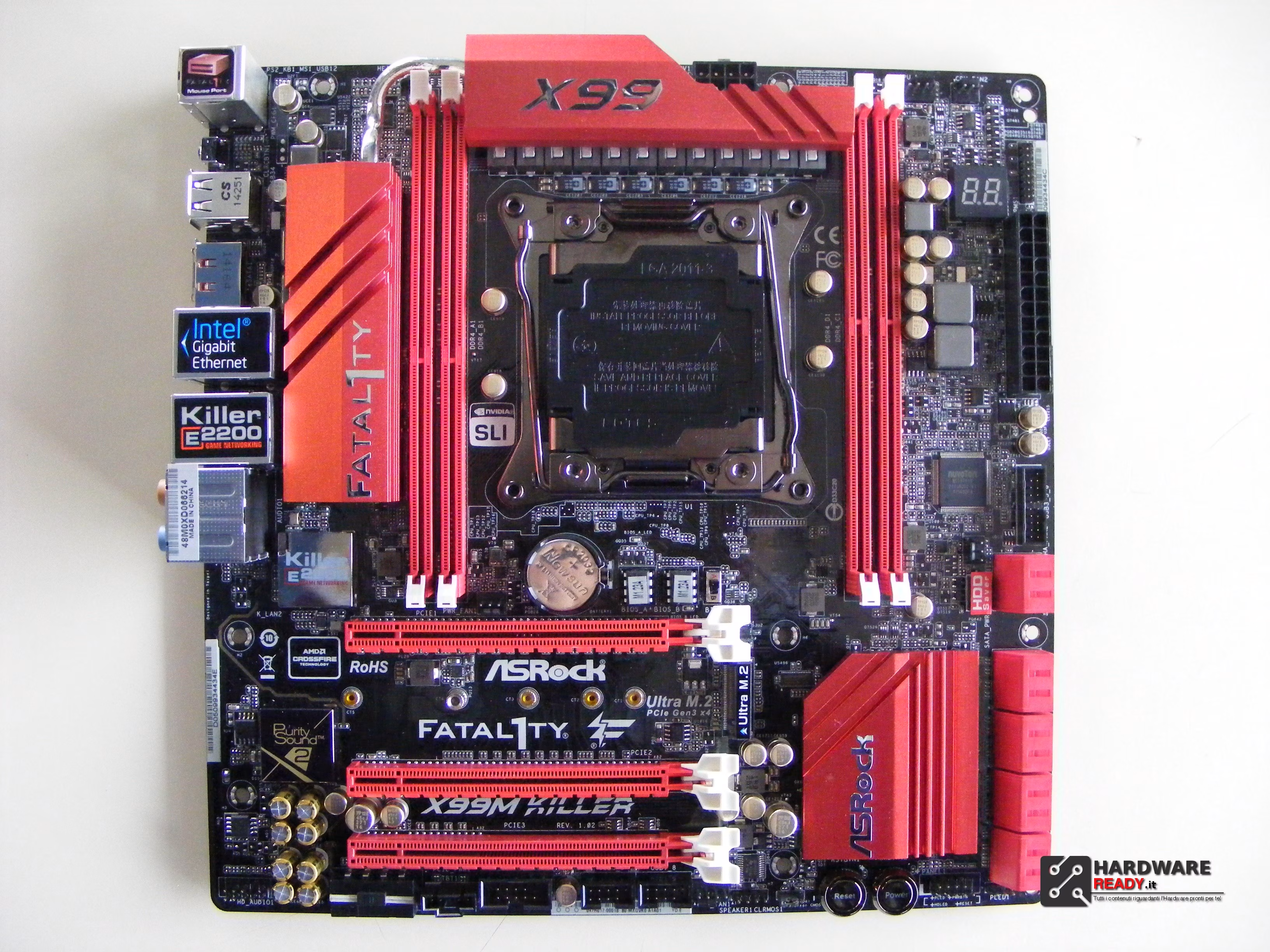

Design accattivante e buona costruzione, la scheda al tatto trasmette un senso di solidità e qualità. I 3 dissipatori, gli slot per le RAM e le PCI sono tutti di colorazione rossa in contrasto con il nero del PCB in zaffiro e l’oro dei vari condensatori Nichicon in platino a 12K.

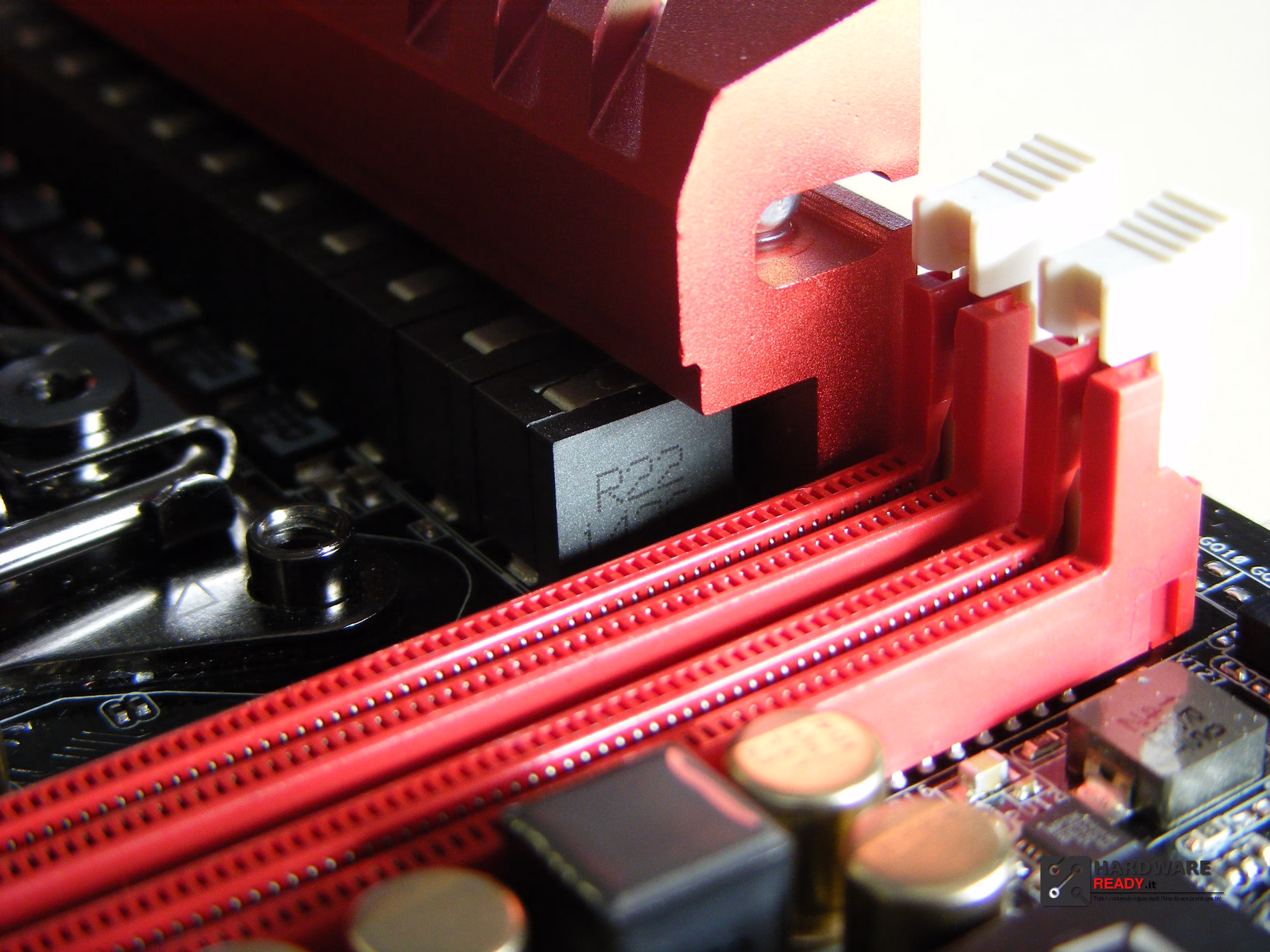

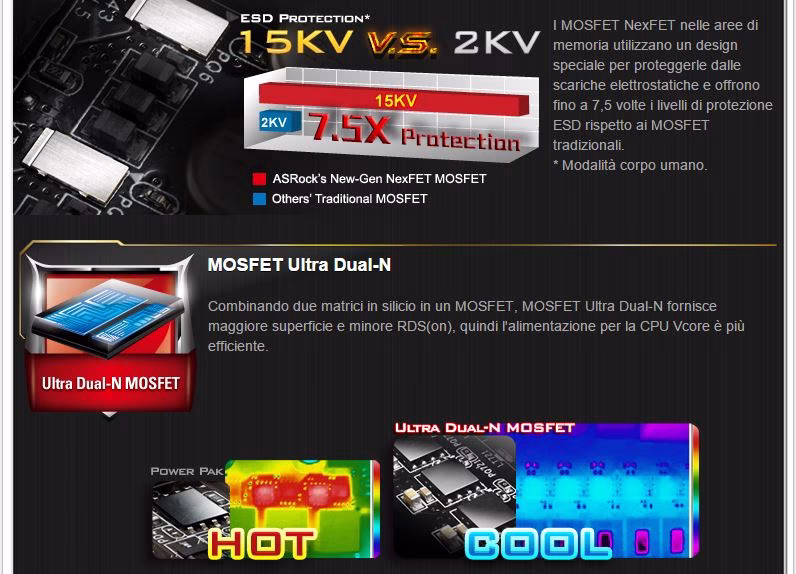

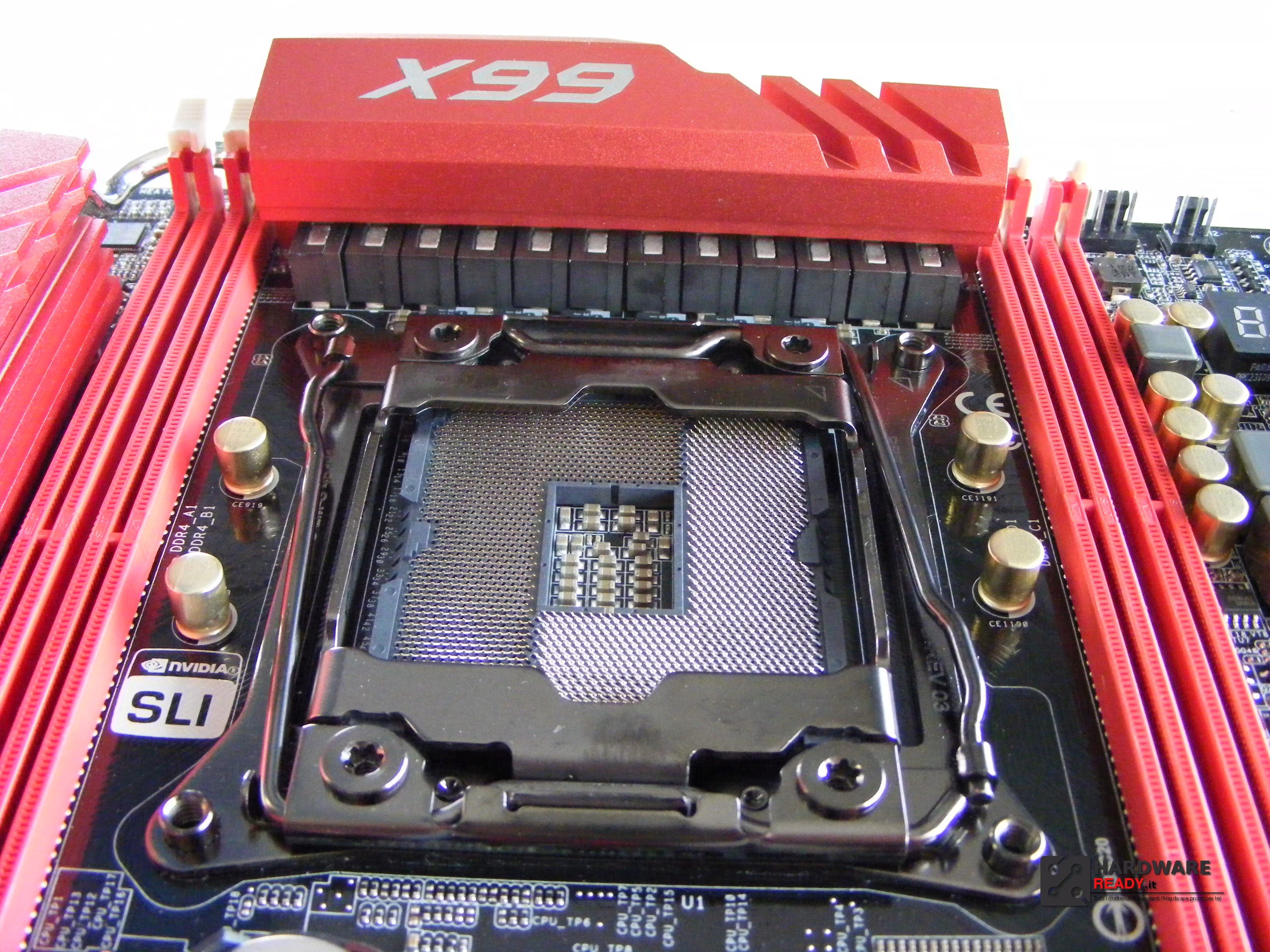

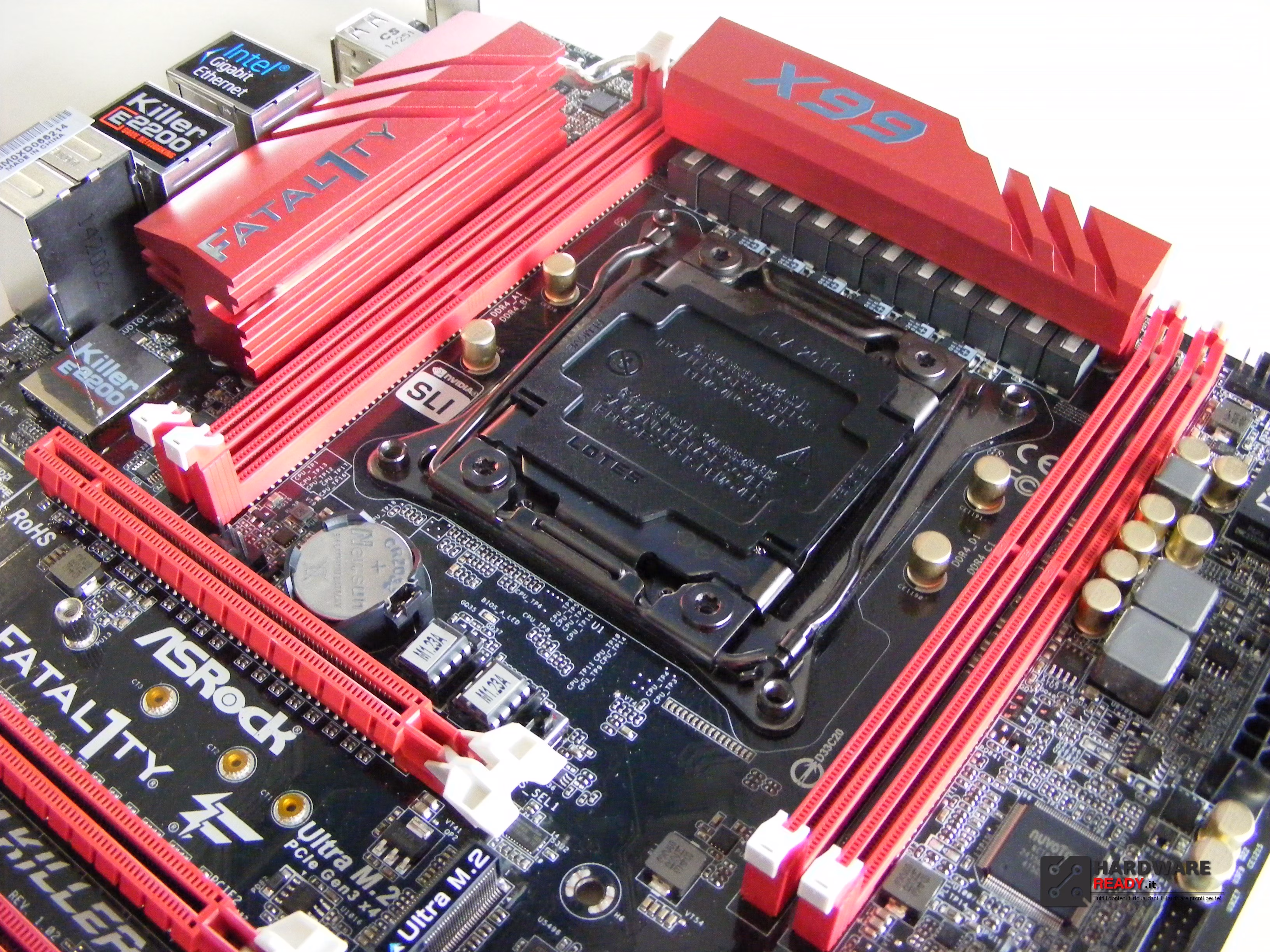

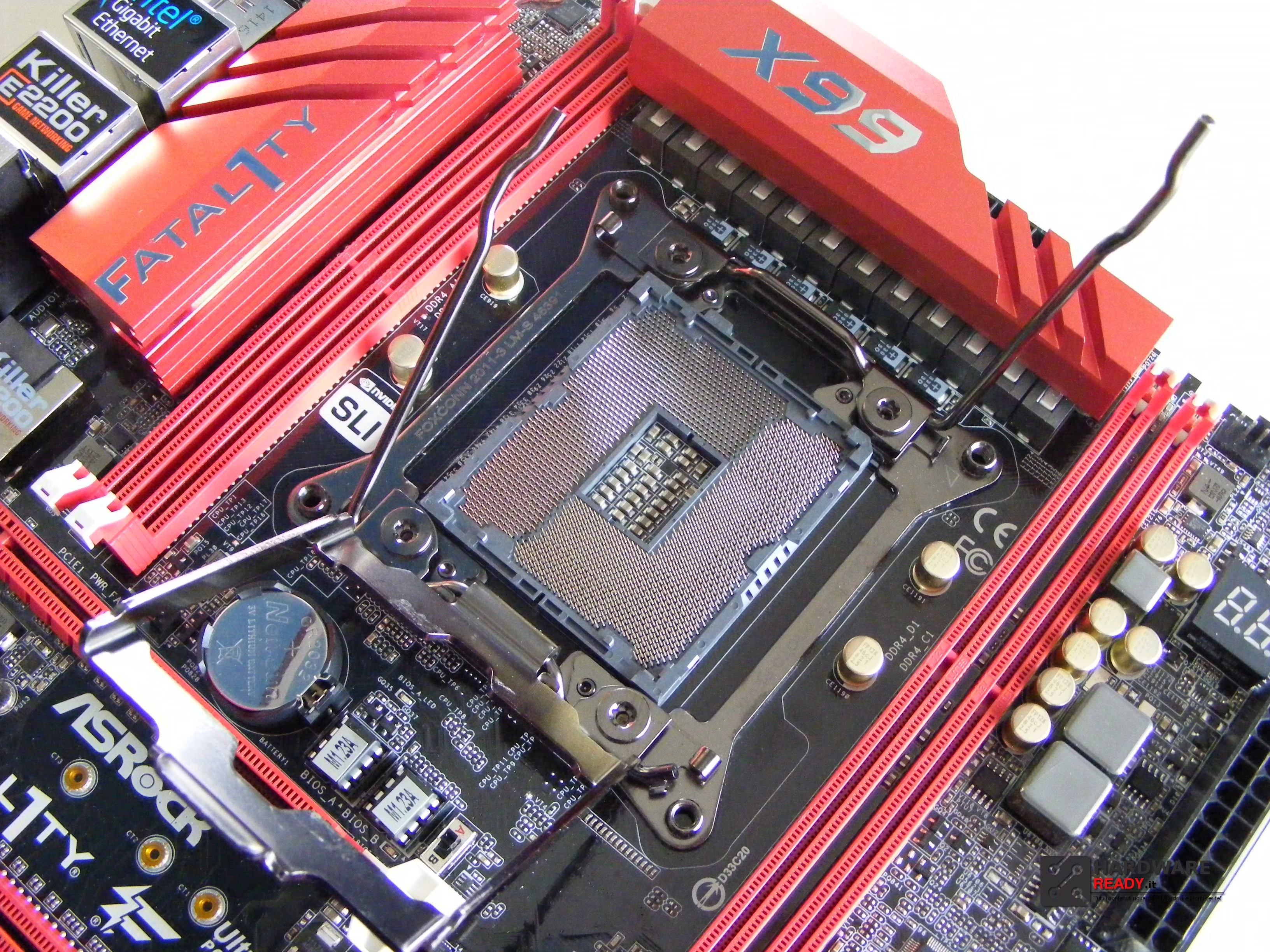

Subito all’occhio la generosa sezione di alimentazione a 12 Fasi Digi Power con MOSFET Dual-N Ultra (UDM) e NexFET, per un sistema più stabile in Overclock. La scheda è munita di Socket LGA 2011-V3 e supporta processori Intel® Core™ i7 e Xeon® 18-core e supporta fino a 64GB di RAM DDR4 3000+(OC) in Quad Channel.

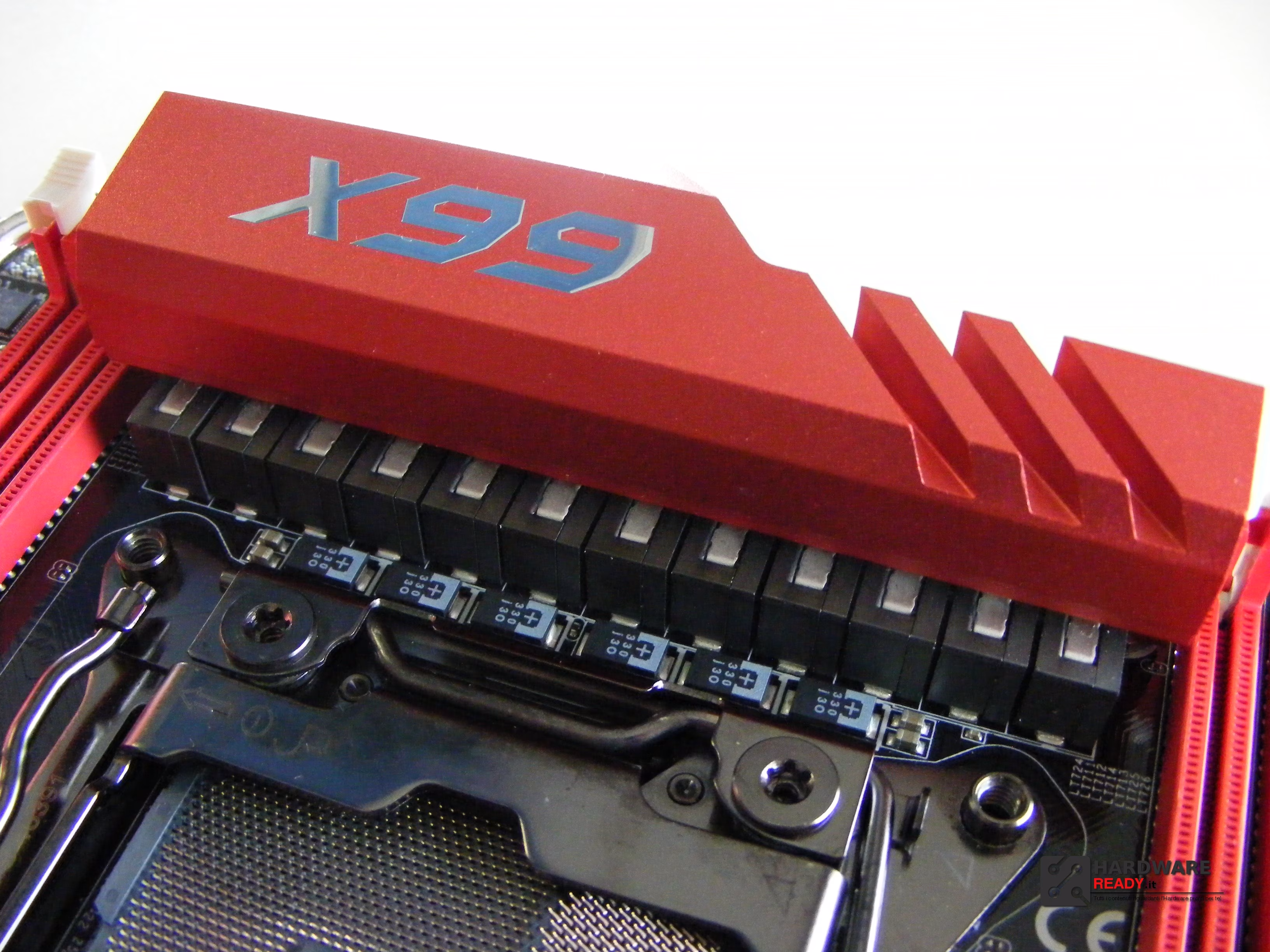

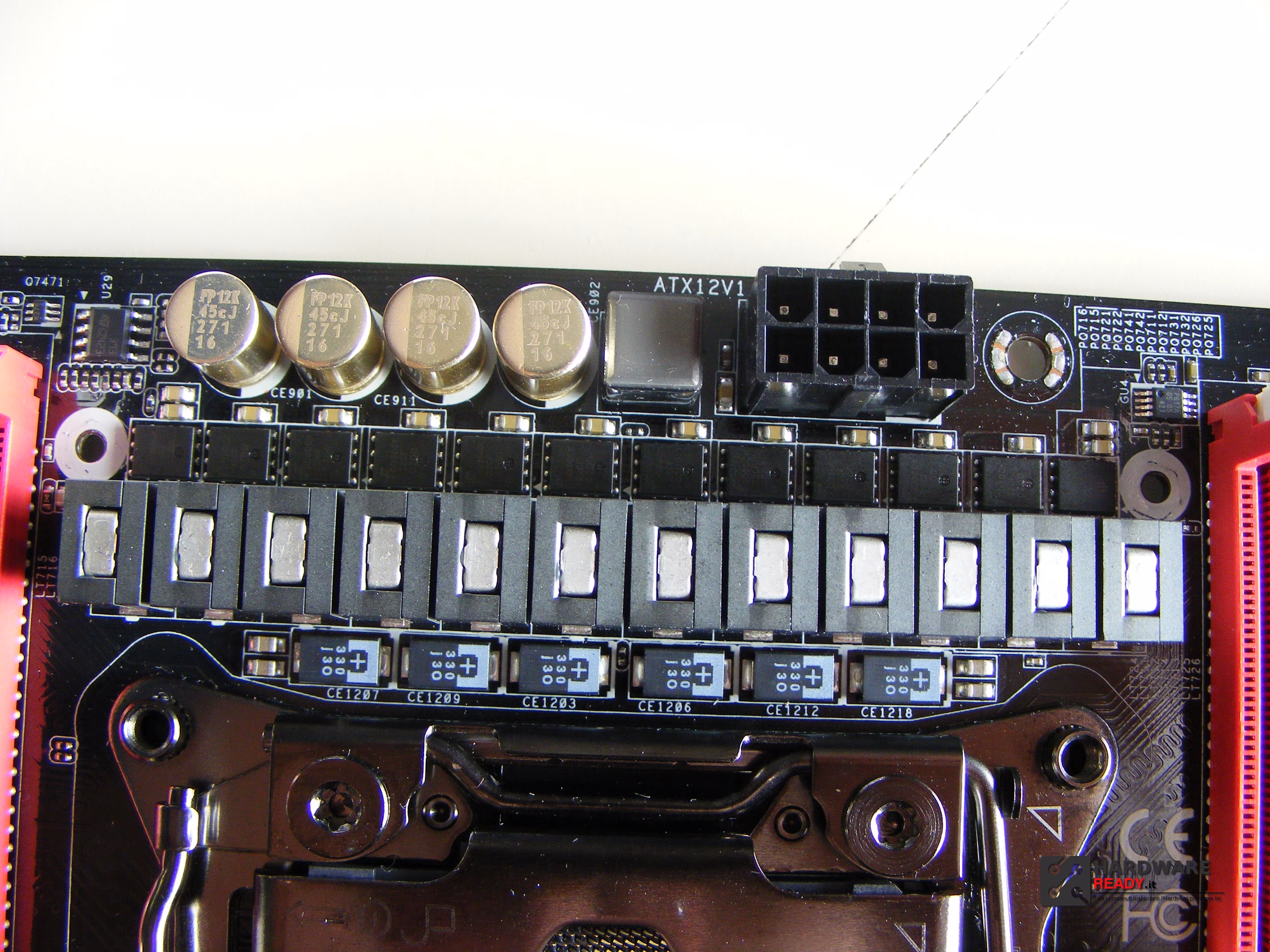

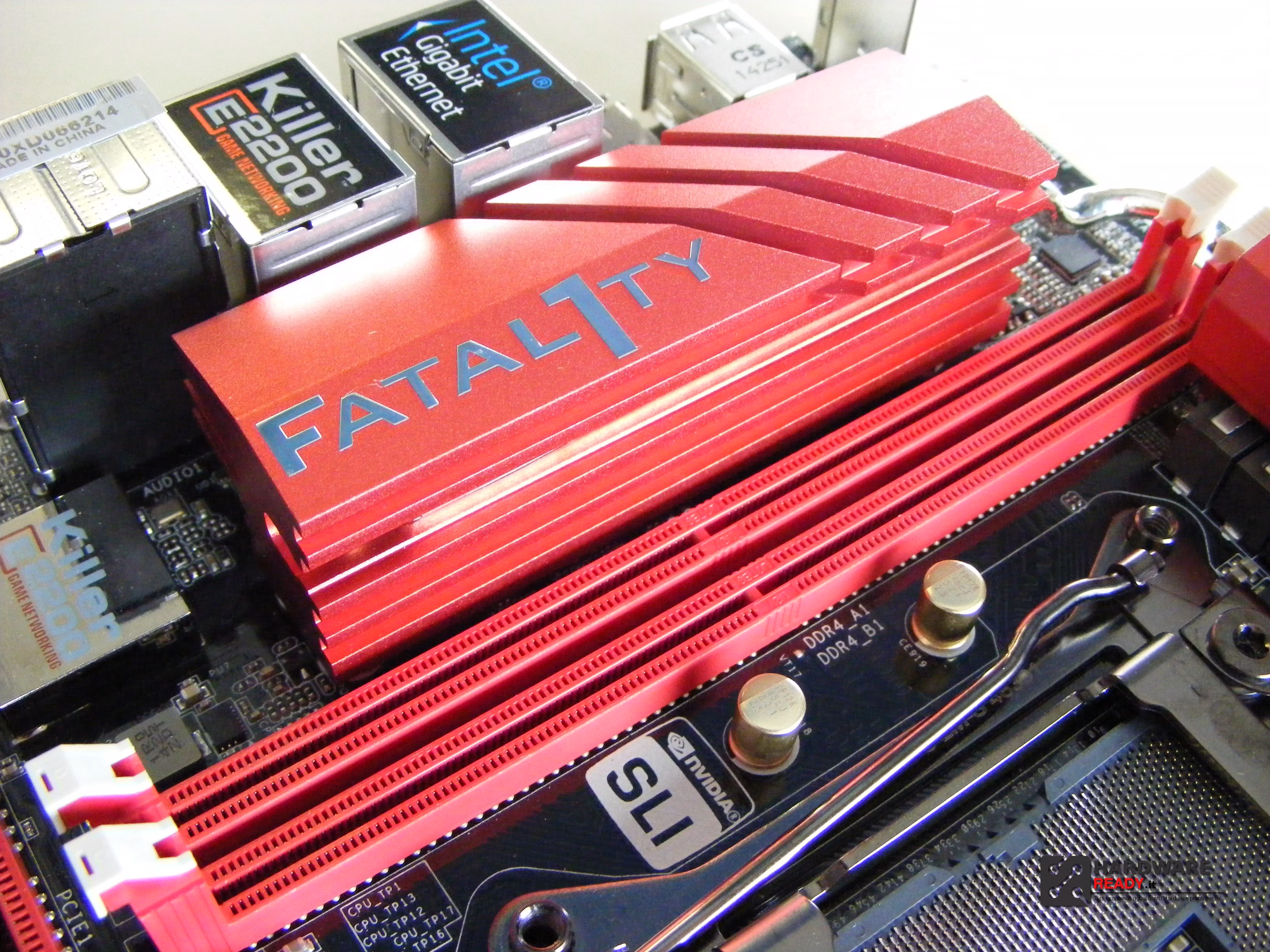

Le 12 fasi di alimentazione Digi Power hanno valvole in lega Premium da 60A e sono efficacemente dissipate come i Mosfet da due generosi dissipatori in alluminio XXL collegati tra loro.

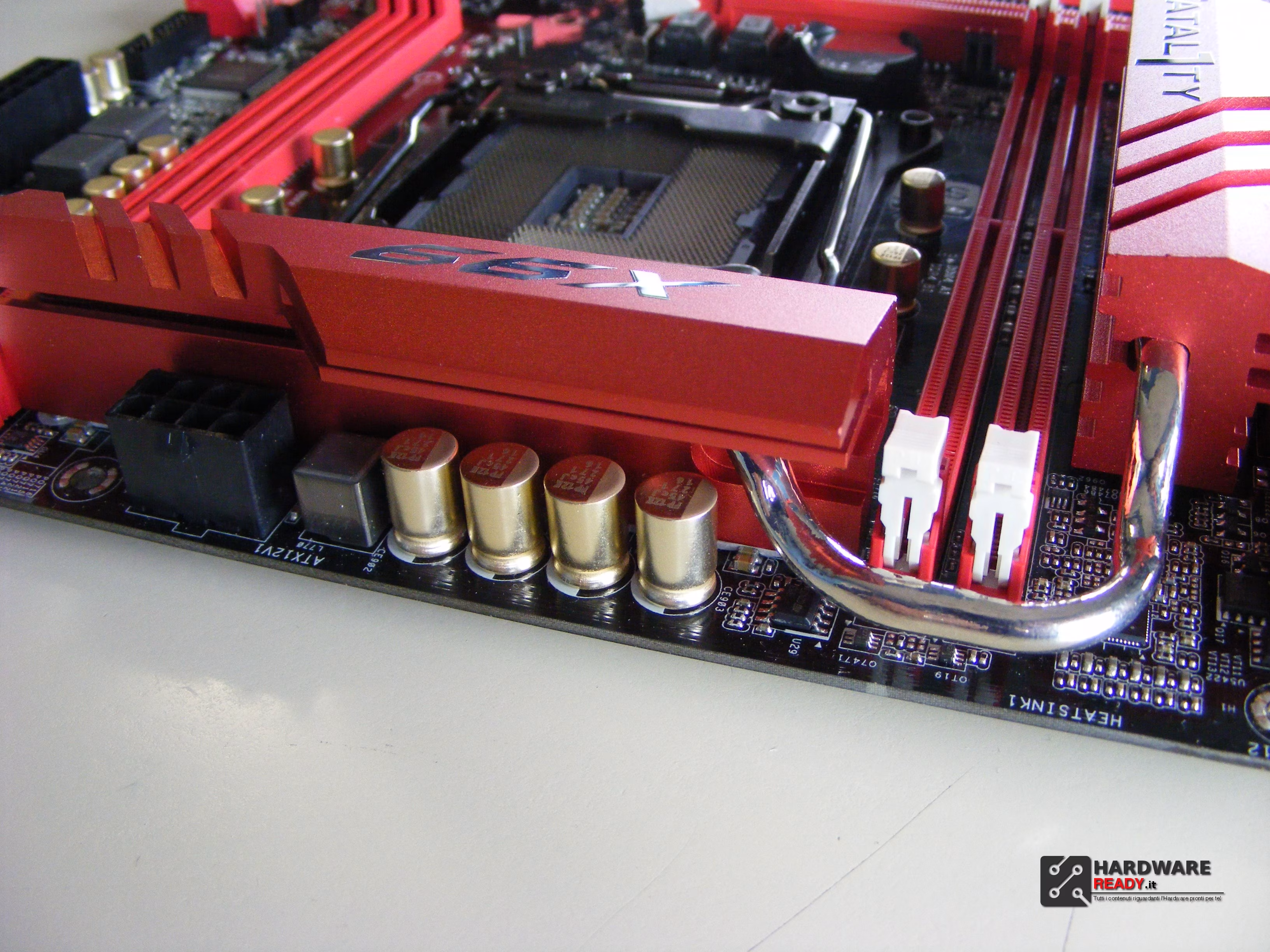

L’alimentazione della CPU è fornita da un connettore ad 8 PIN posizionato subito dietro il dissipatore in alto, ricordiamo che nelle soluzioni Micro-ATX la distanza dal socket è ridotta e di conseguenza con dissipatori ad aria dalle grosse dimensioni potrebbero insorgere problemi nel collegamento.

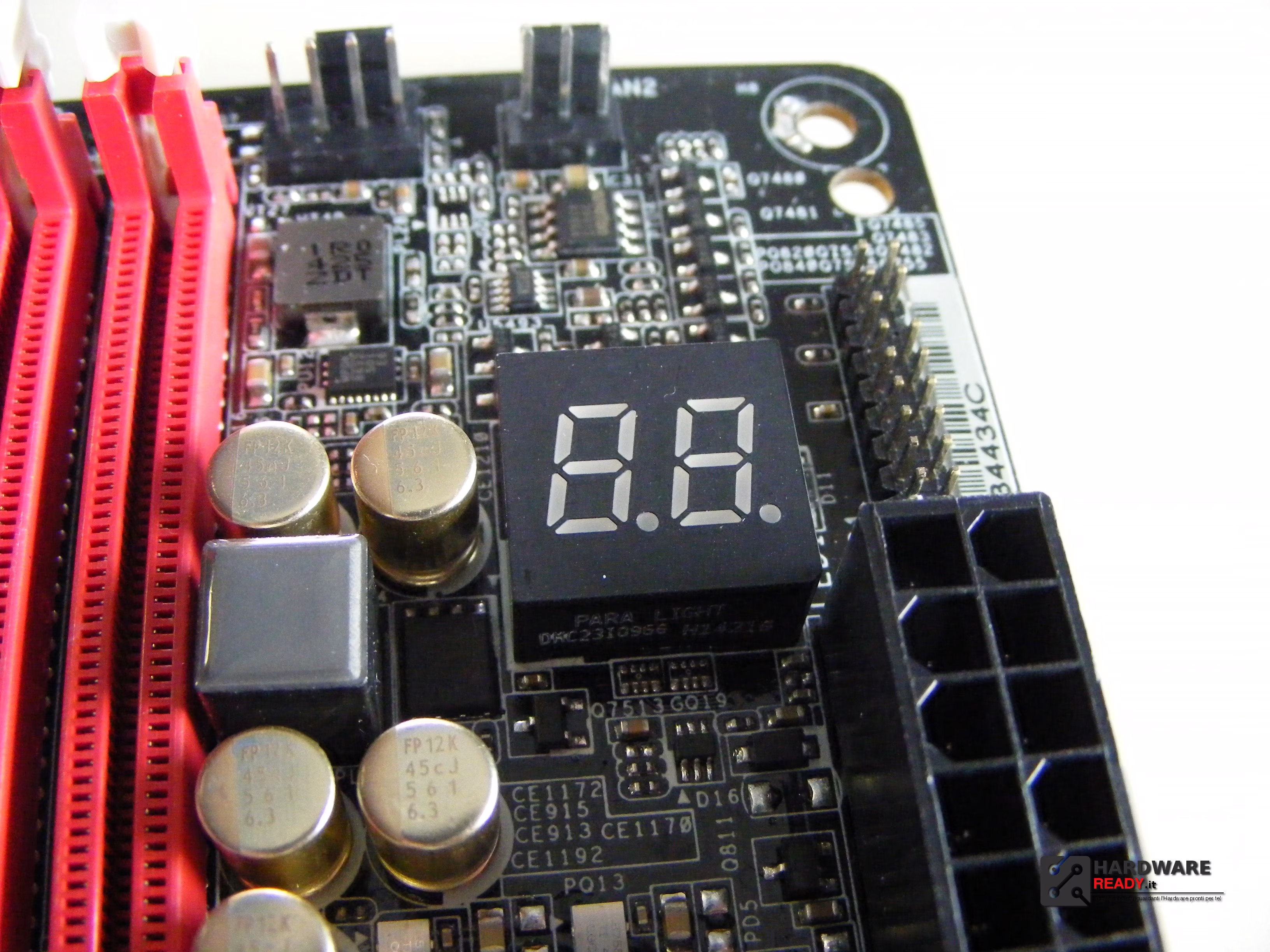

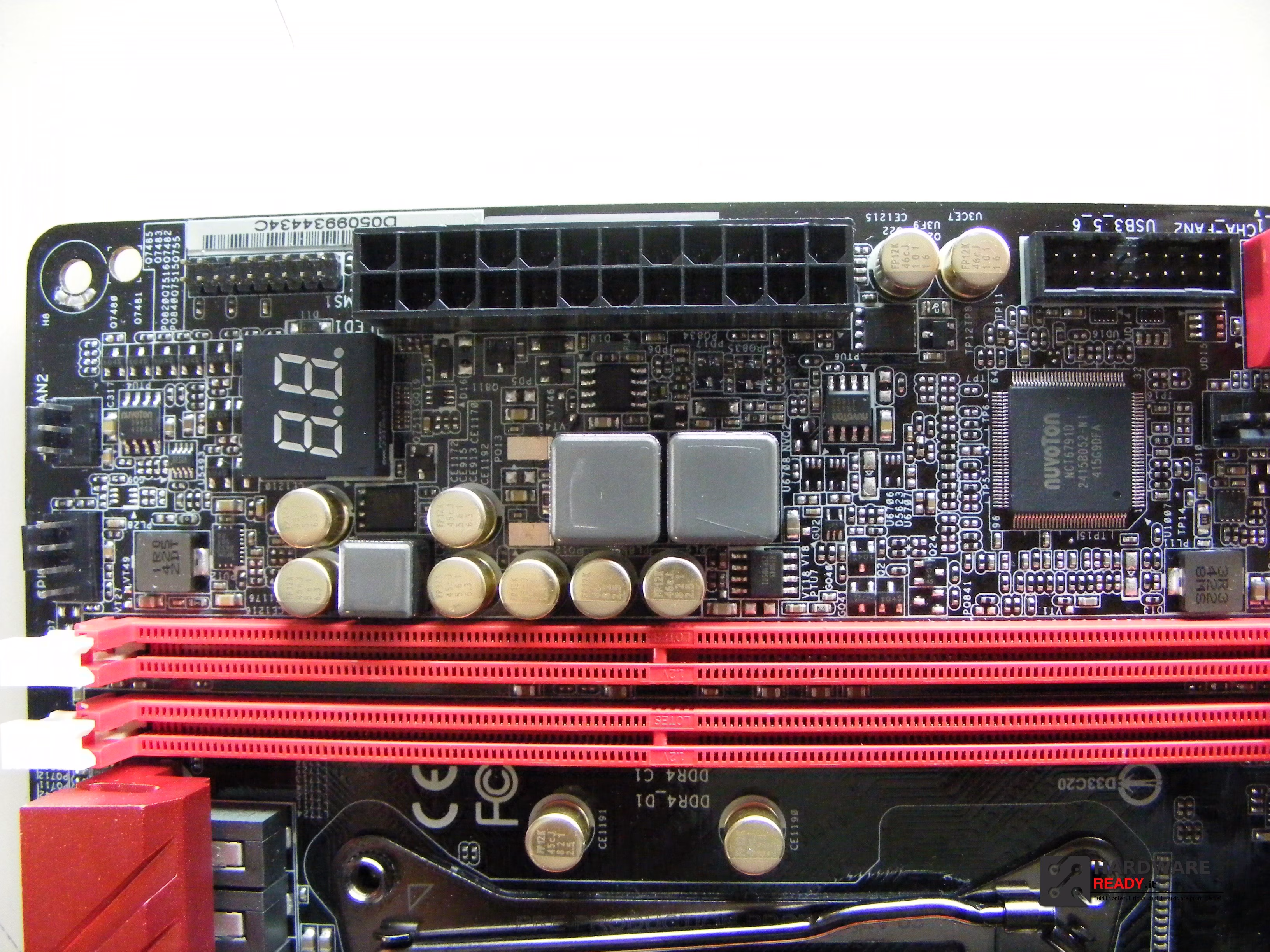

Nella parte alta, vicino al connettore a 24 PIN per l’alimentazione, è presente un display a LED di Debug ed i connettori CPU Fan 1/2 (rispettivamente 4 PIN e 3 PIN).

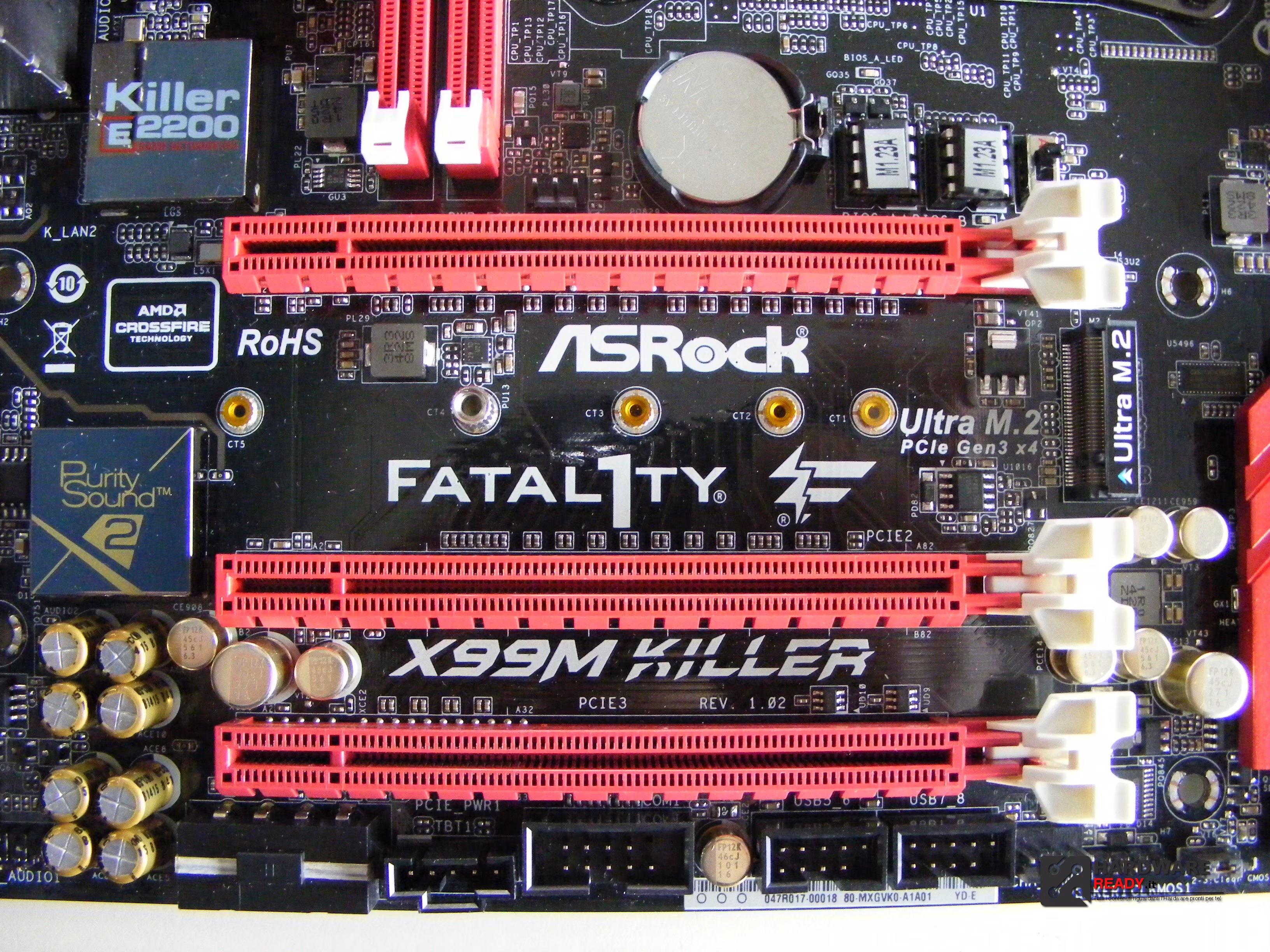

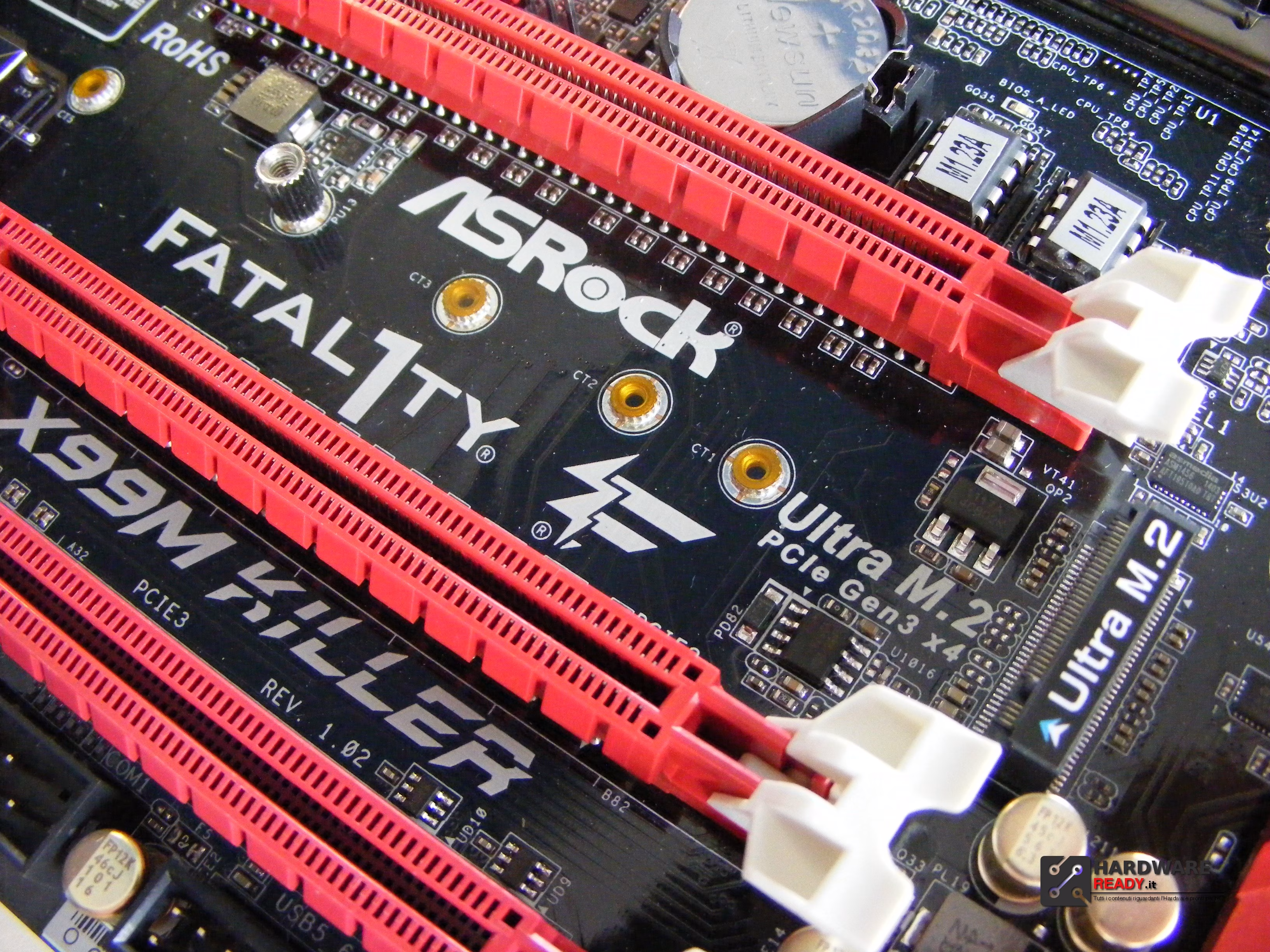

Gli alloggi PCI sono gestiti in maniera perfetta. La prima PCIe 3.0 x16 è affiancata dal connettore Ultra M.2 Socket (Gen3 x4 fino a 32 Gb/s), soluzione intelligente visto che in ogni caso si deve adoperare una GPU ed il dissipatore coprirebbe sicuramente il secondo slot. La scheda madre supporta AMD Quad CrossFireX™ – CrossFireX™ e NVIDIA® Quad SLI™ – SLI™. ASRock specifica che se installi CPU con 28 corsie, PCIE1/PCIE2 funzioneranno a x16/x8.

Gli slot disponibili sono i seguenti:
– 2 x Alloggi PCI Express 3.0 x16 (PCIE1 @ a modalità x16; PCIE2 @ a modalità x16)
– 1 x Alloggio PCI Express 2.0 x16 (PCIE3 @ a modalità x4)

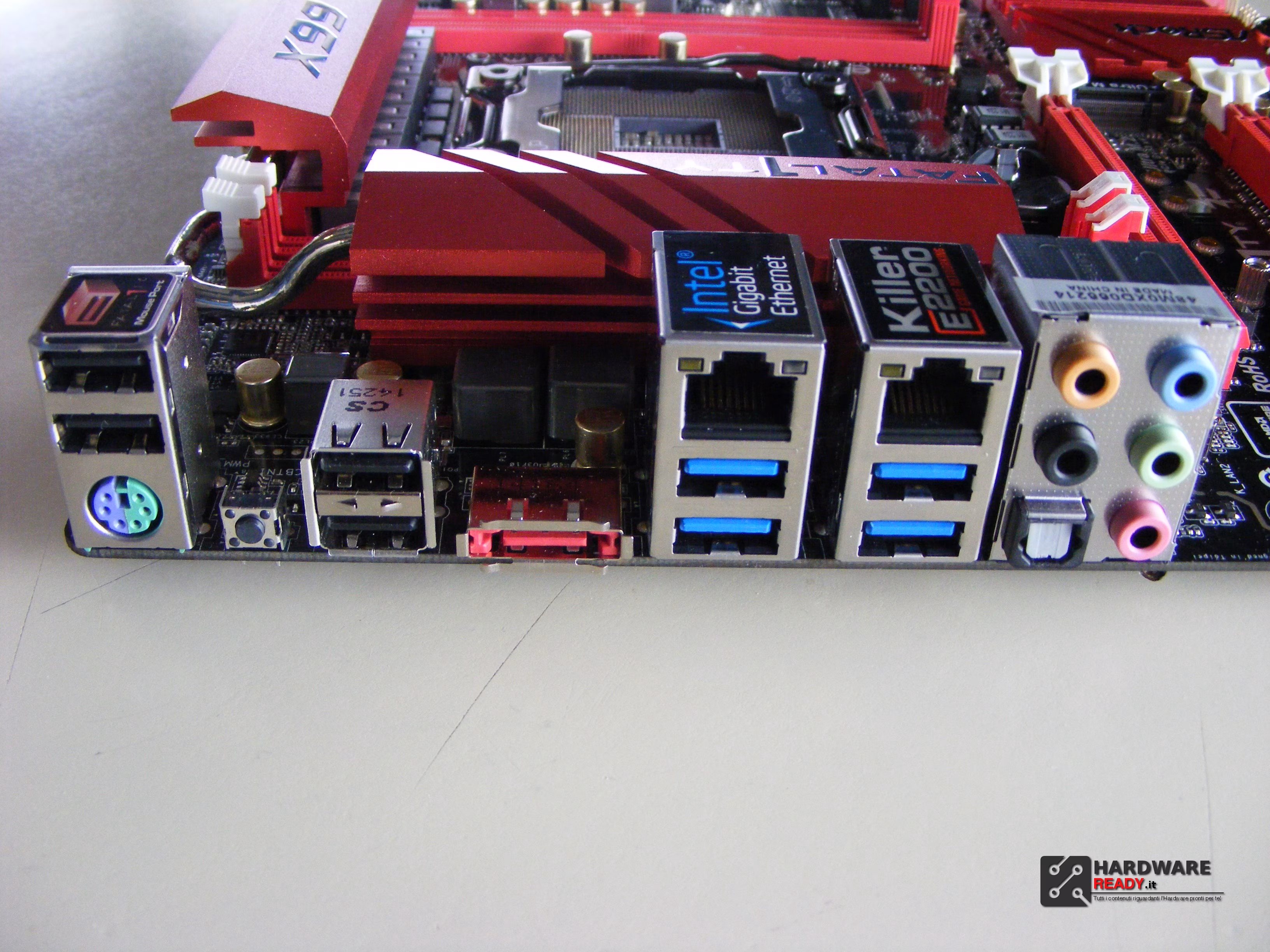

Il pannello posteriore è composto da:
– 1 x porta PS/2 per tastiera/mouse
– 1 x interruttore pulizia CMOS
– 1 x connettore eSATA
– 3 x porte USB 2.0 (Supporta la protezione ESD (ASRock Full Spike Protection))
– 1 x porta Fatal1ty Mouse (USB 2.0) (Supporta la protezione ESD (ASRock Full Spike Protection))
– 4 x porte USB 3.0 (Supporta la protezione ESD (ASRock Full Spike Protection))

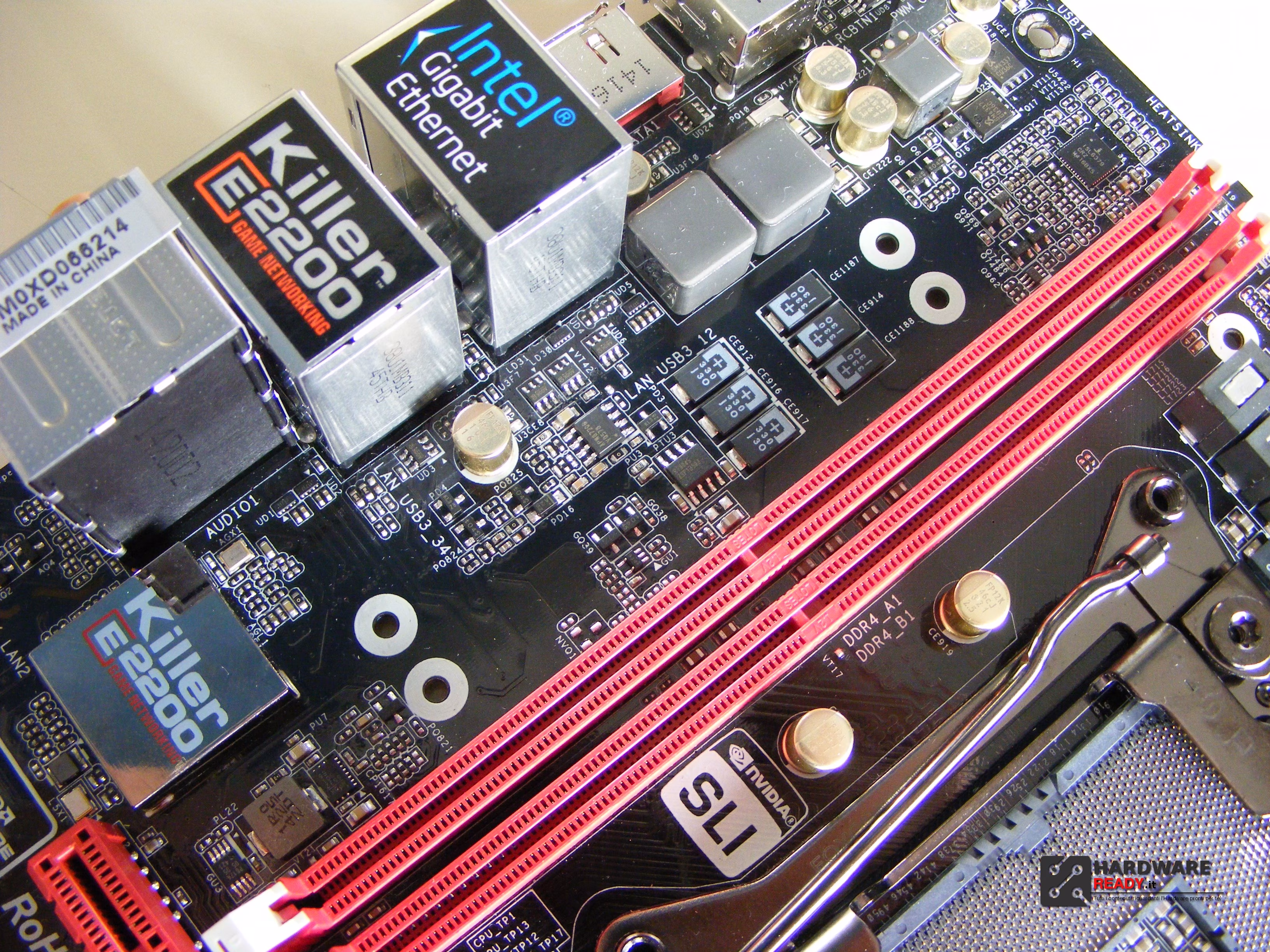

– 2 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità) Intel Gigabit e Killer E2200
– 1 x Uscita porta ottica SPDIF
– 5 Jack Audio HD da 3,5mm.

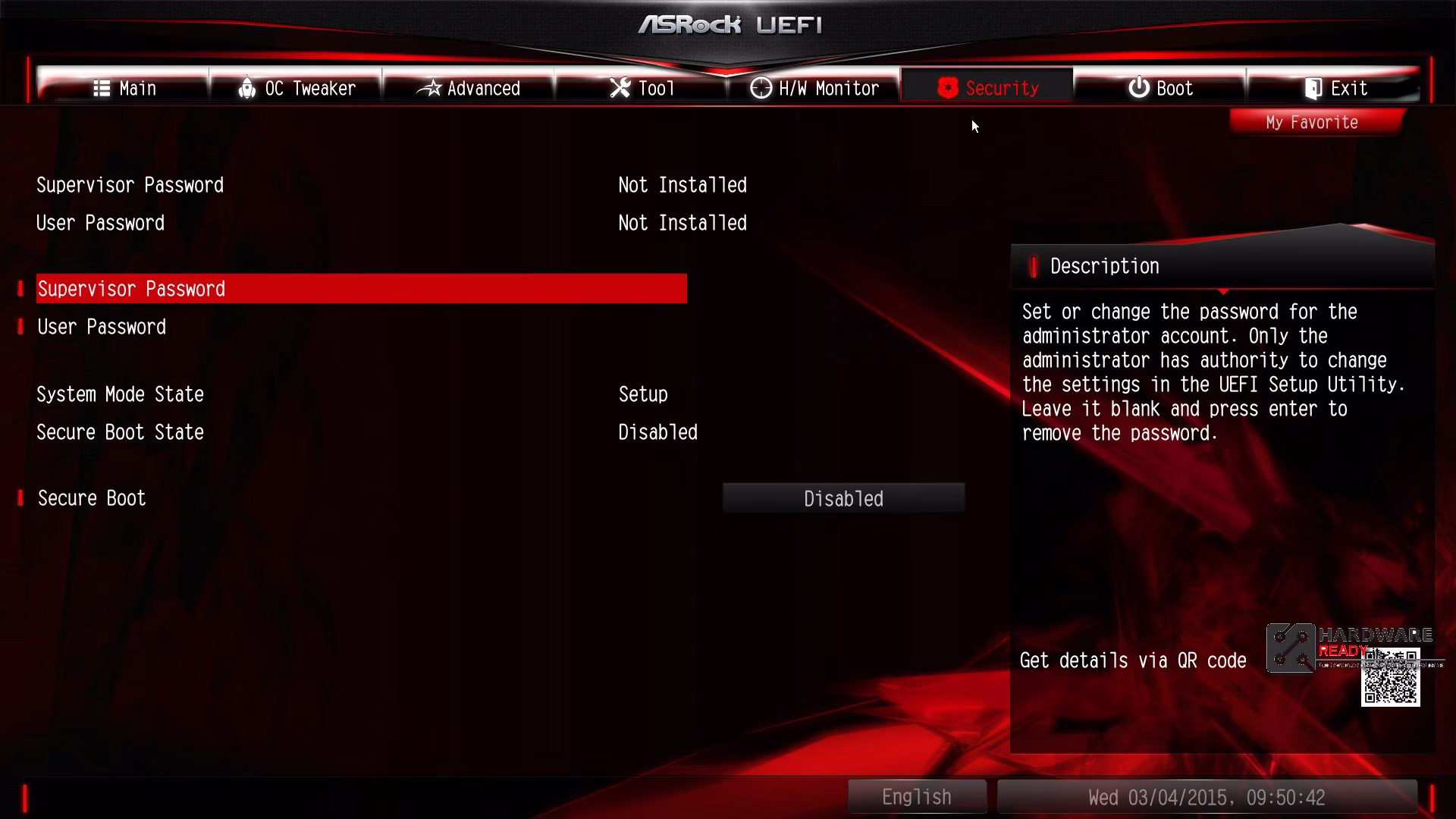

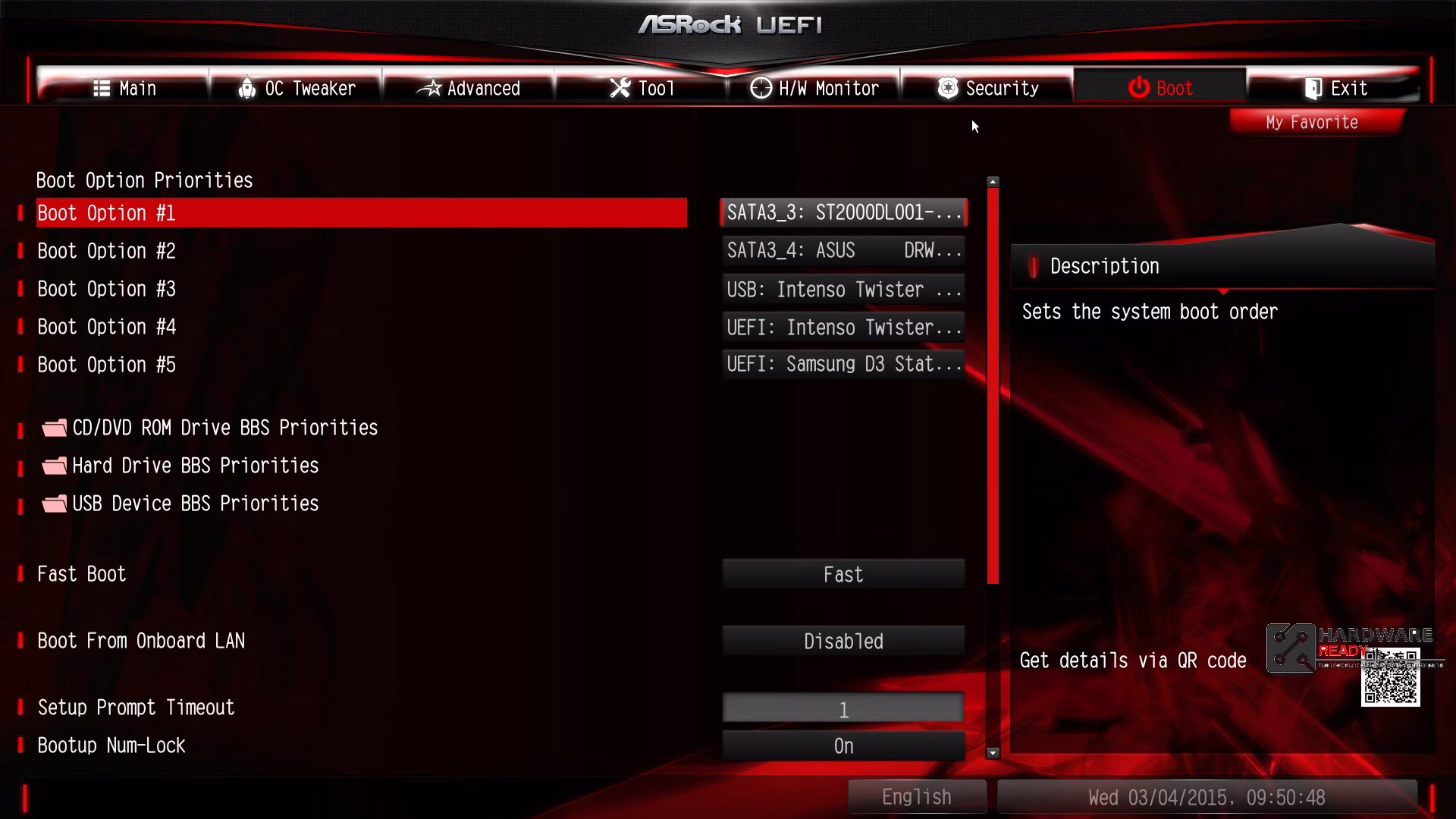

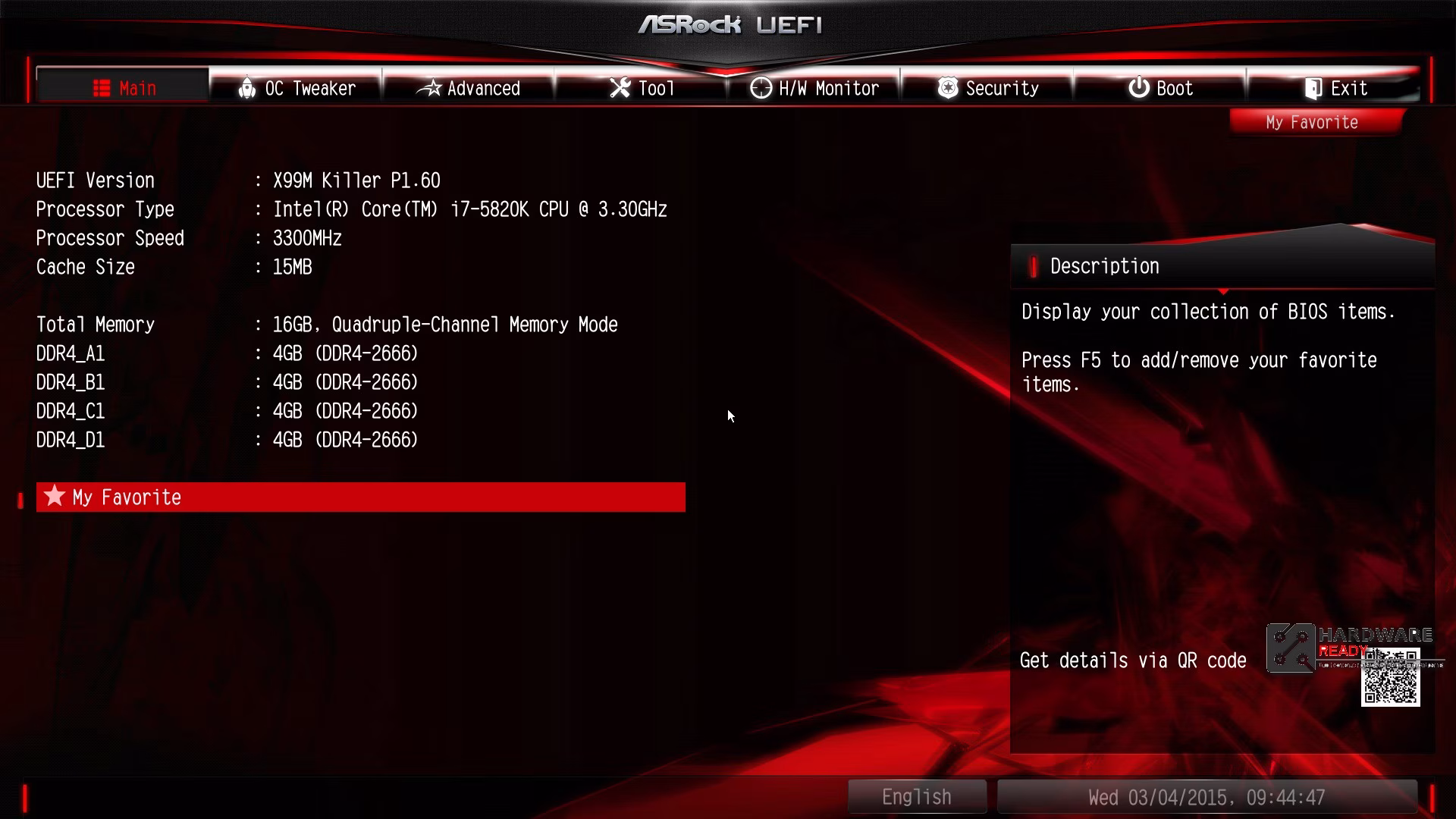

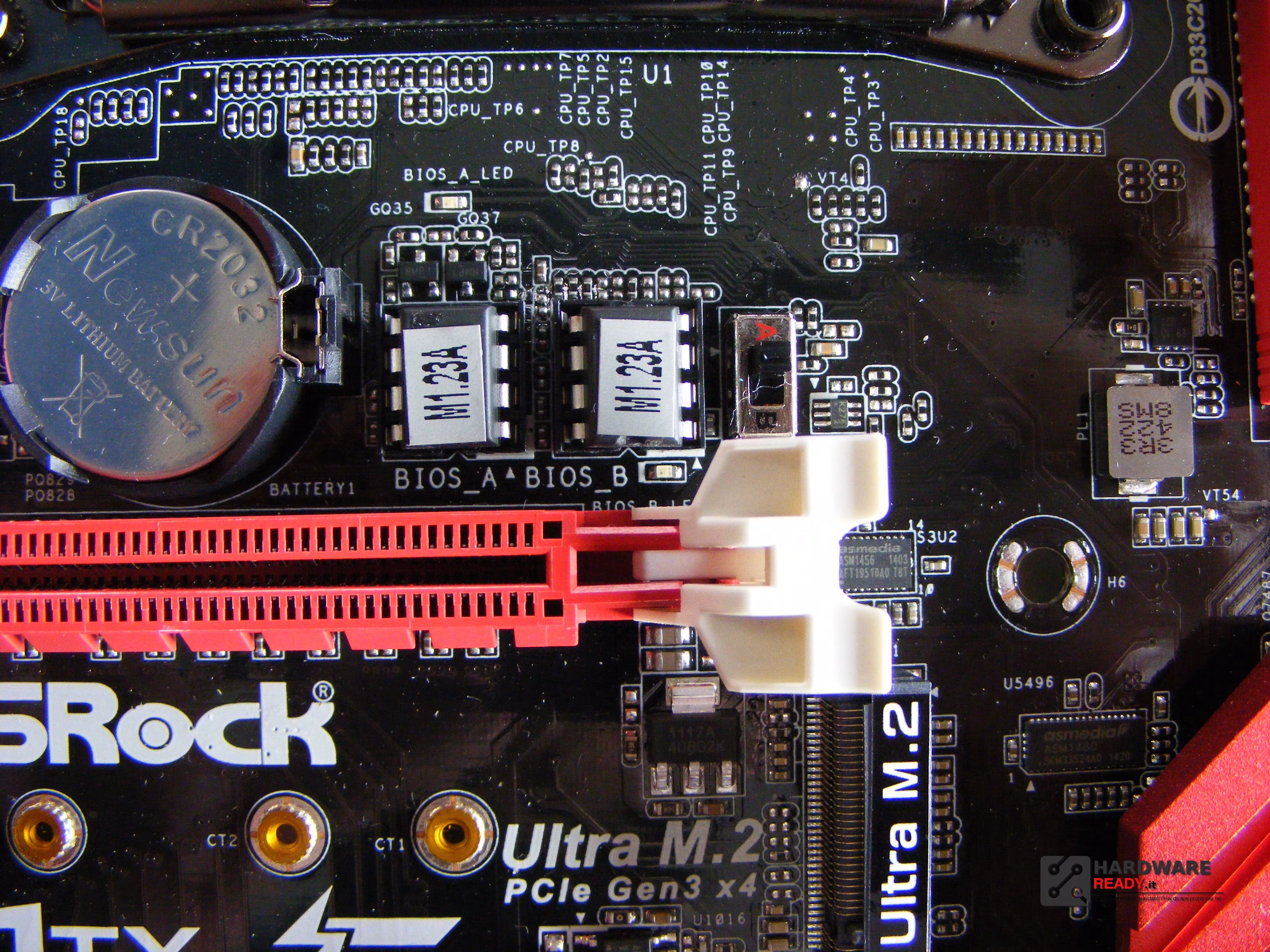

Tra il socket e la prima PCI Express, è presente un selettore manuale che permette di selezionare tra BIOS A e B. Soluzione pratica e funzionale per chi effettua Overclock in caso di problemi. La Fatal1ty è munita di AMI UEFI Legal BIOS da 128Mb con supporto GUI multilingue (1 BIOS principale e 1 BIOS di backup)

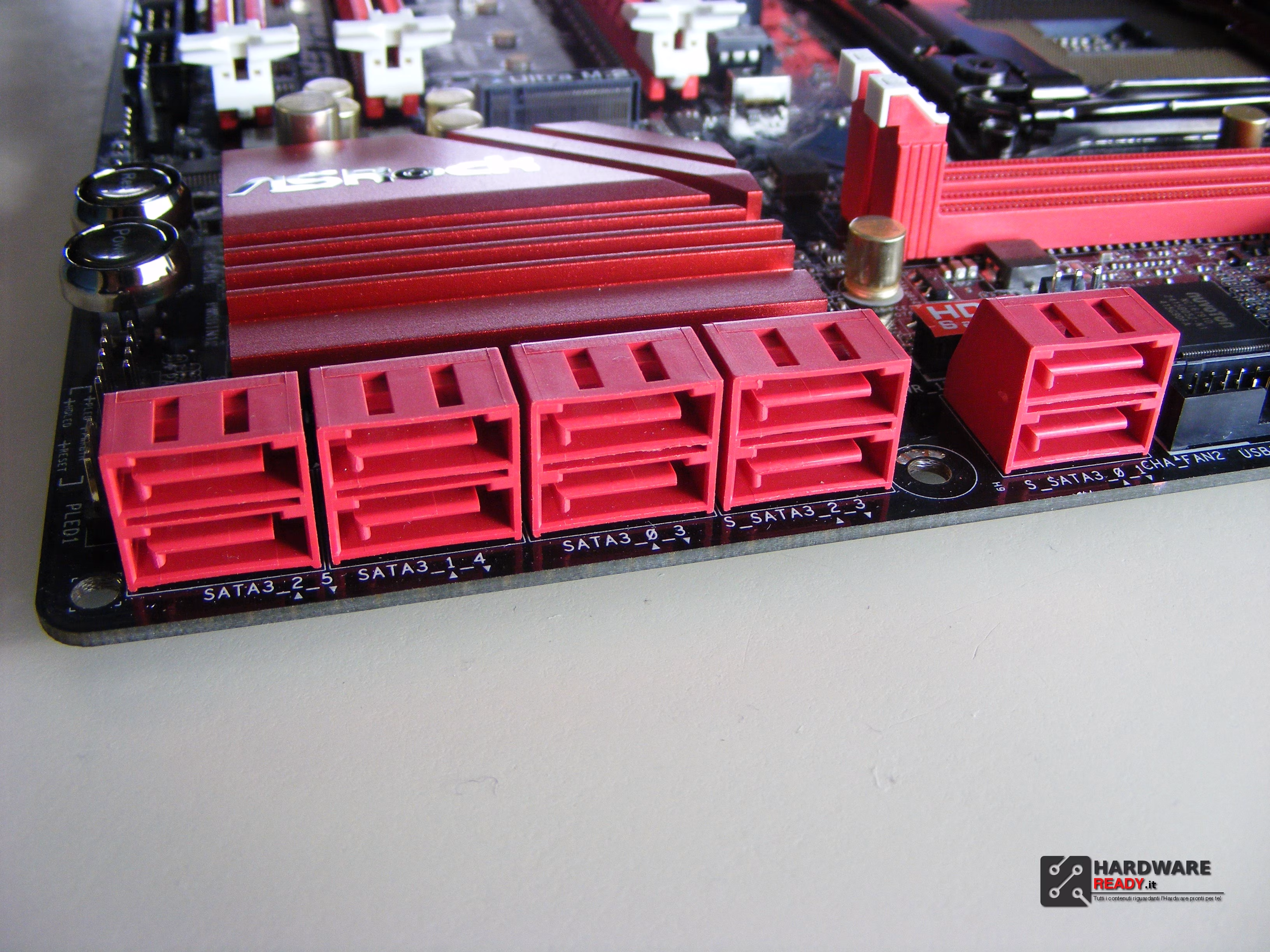

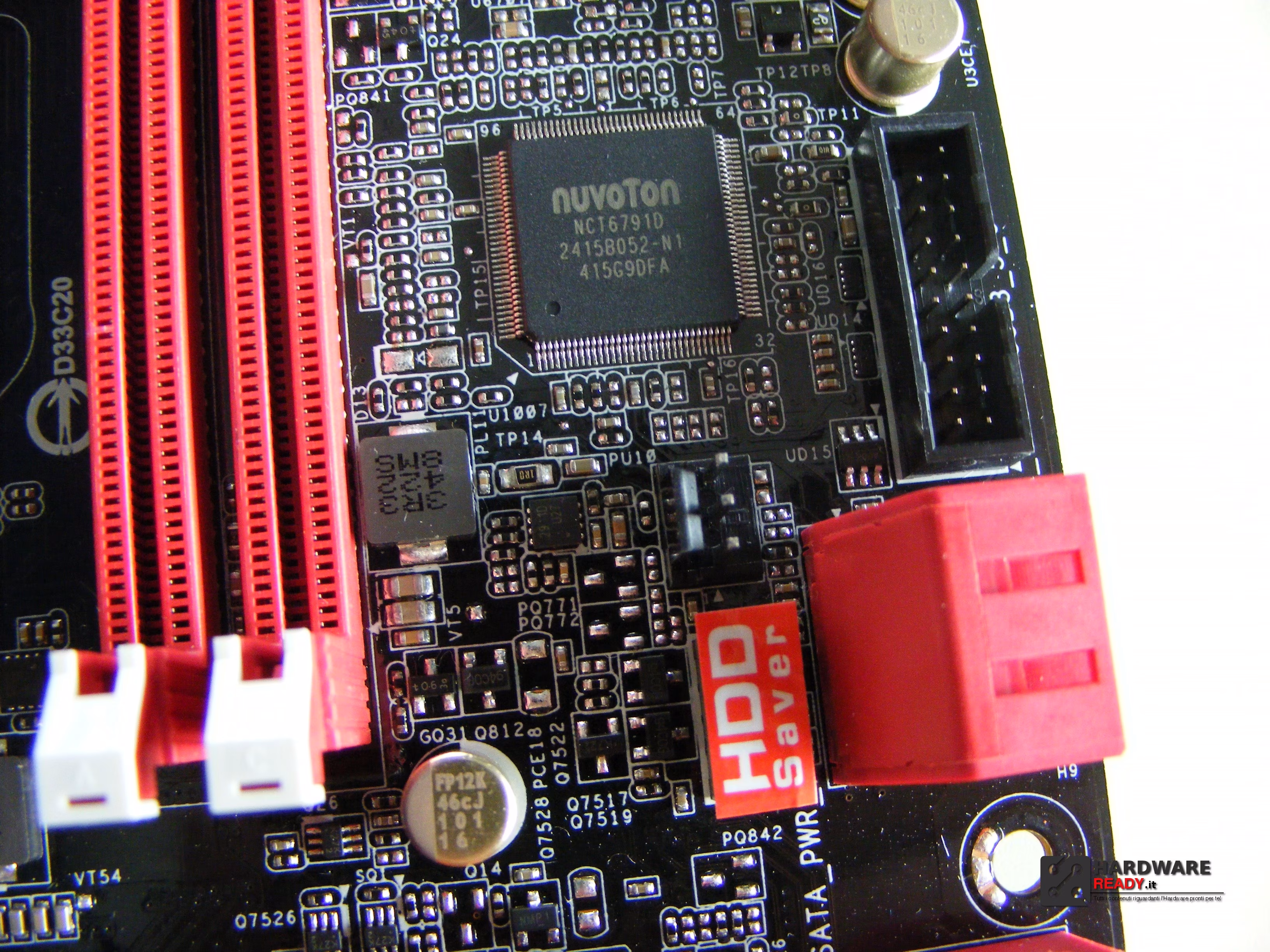

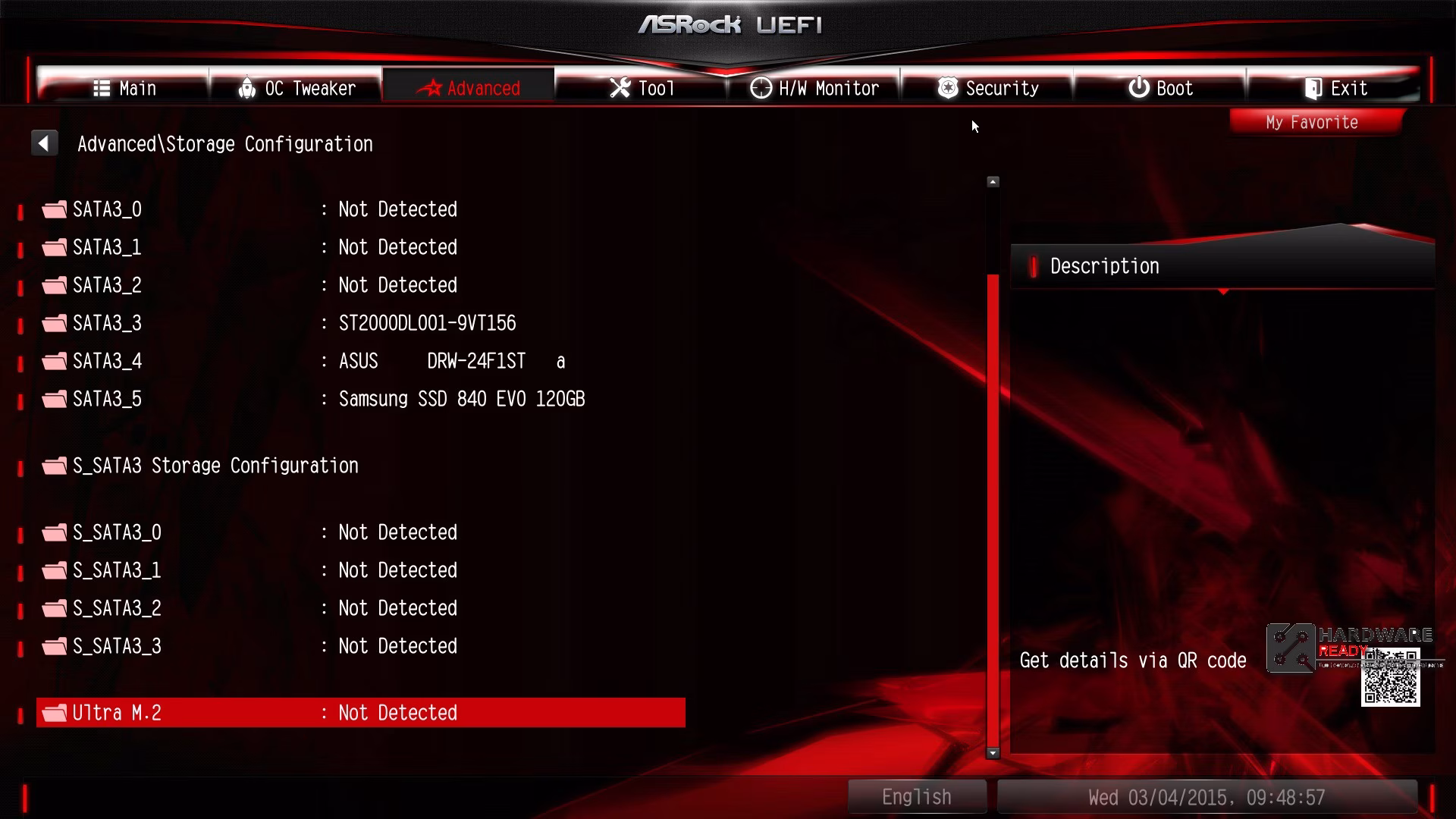

Di fianco al dissipatore troviamo 10 x connettori SATA3 6.0 Go/s, supporta RAID (RAID 0, RAID 1, RAID 5, RAID 10 e Intel® Rapid Storage 13), NCQ, AHCI, Hot Plug e tecnologia ASRock HDD Saver, ben posizionati ed inclinati tutti a 90° per un cable management perfetto. Inoltre, questa soluzione potrebbe essere molto utile ed apprezzata in caso di utilizzo come mini-server.

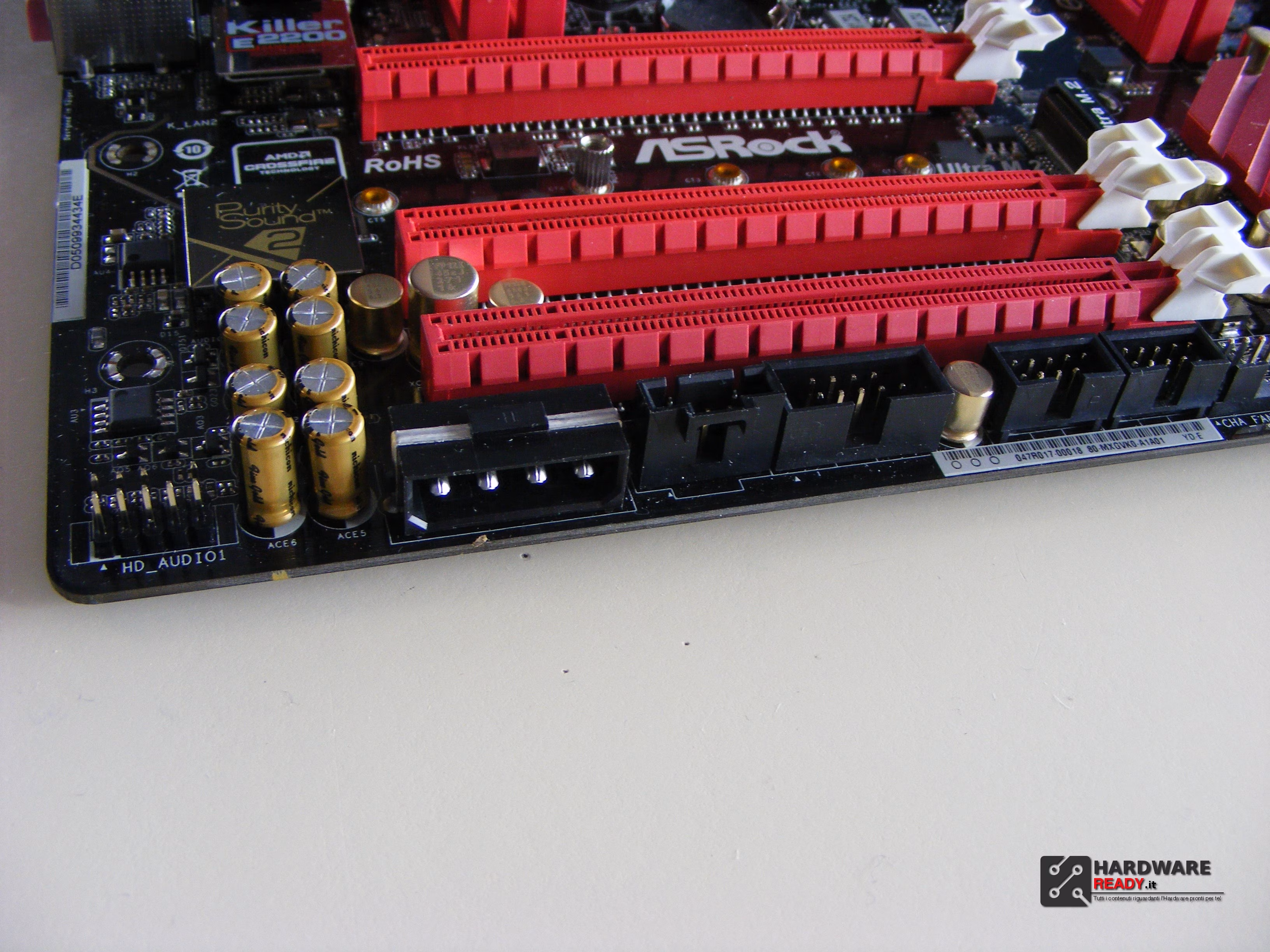

Nella parte bassa invece troviamo le varie porte COM, USB, alimentazione supplementare molex ed Audio HD all’angolo sinistro. Quest’ultima non proprio adatta a quella posizione, molti case non forniscono un cavo abbastanza lungo per il collegamento.

La sezione audio è la consolidata Purity Sound 2 isolata dal resto dei componenti e gestite da un Chip Realtek ALC1150. I condensatori audio sono della serie Nichicon Fine Gold. Nel dettaglio i componenti sono un DAC con amplificatore differenziale 115dB SNR per cuffie premium TI® NE5532 (supporta cuffie fino a 600 Ohm). Sfrutta le seguenti tecnologie:
– Tecnologia Direct Drive – Copertura di schermatura EMI – Schermatura isolante PCB – Supporta DTS Connect.

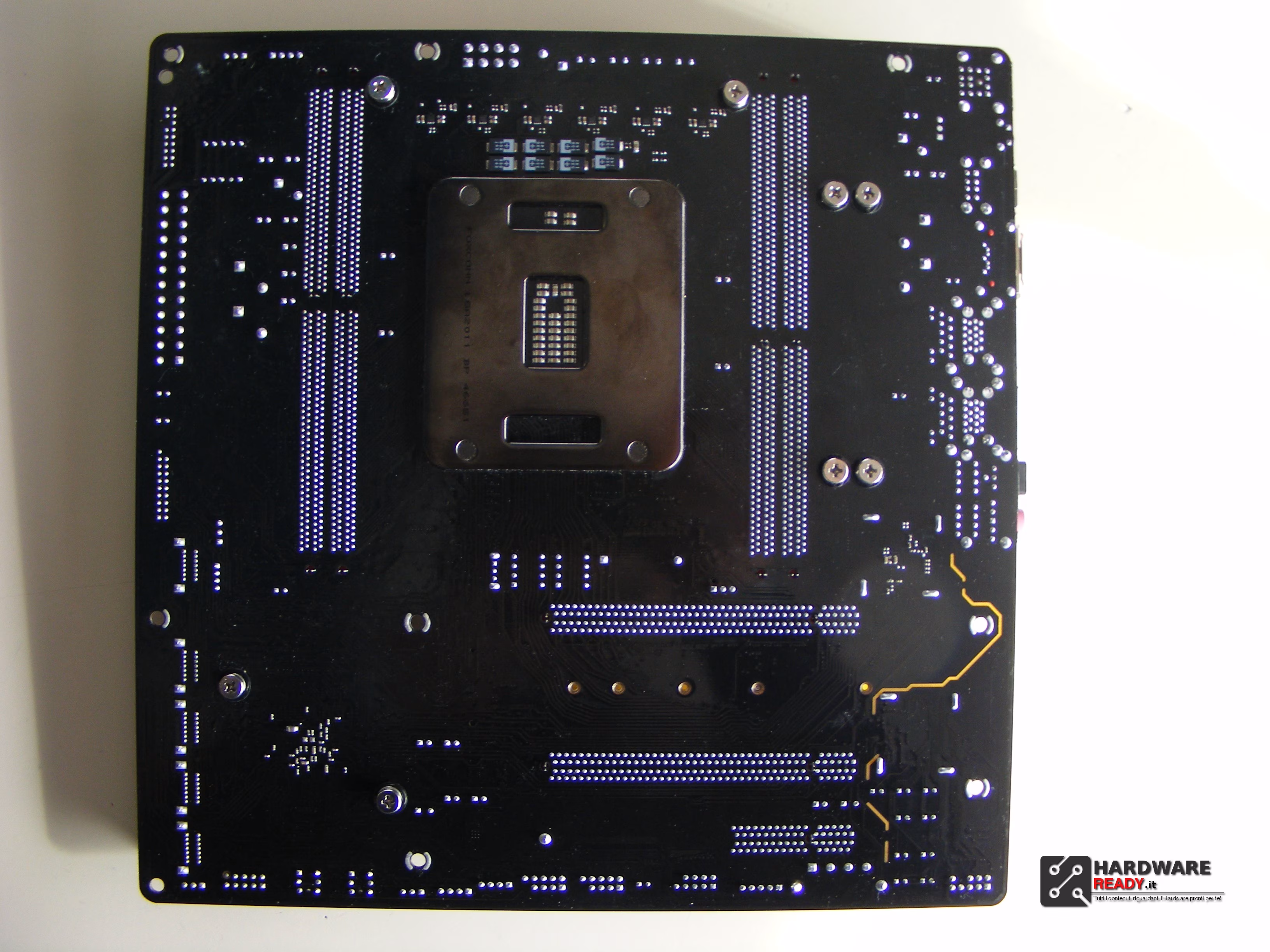

Il retro pulito ed ordinato è ben fatto ed in alto sono presenti i Mosfet sopra il socket. Evidente anche l’isolamento della sezione audio.

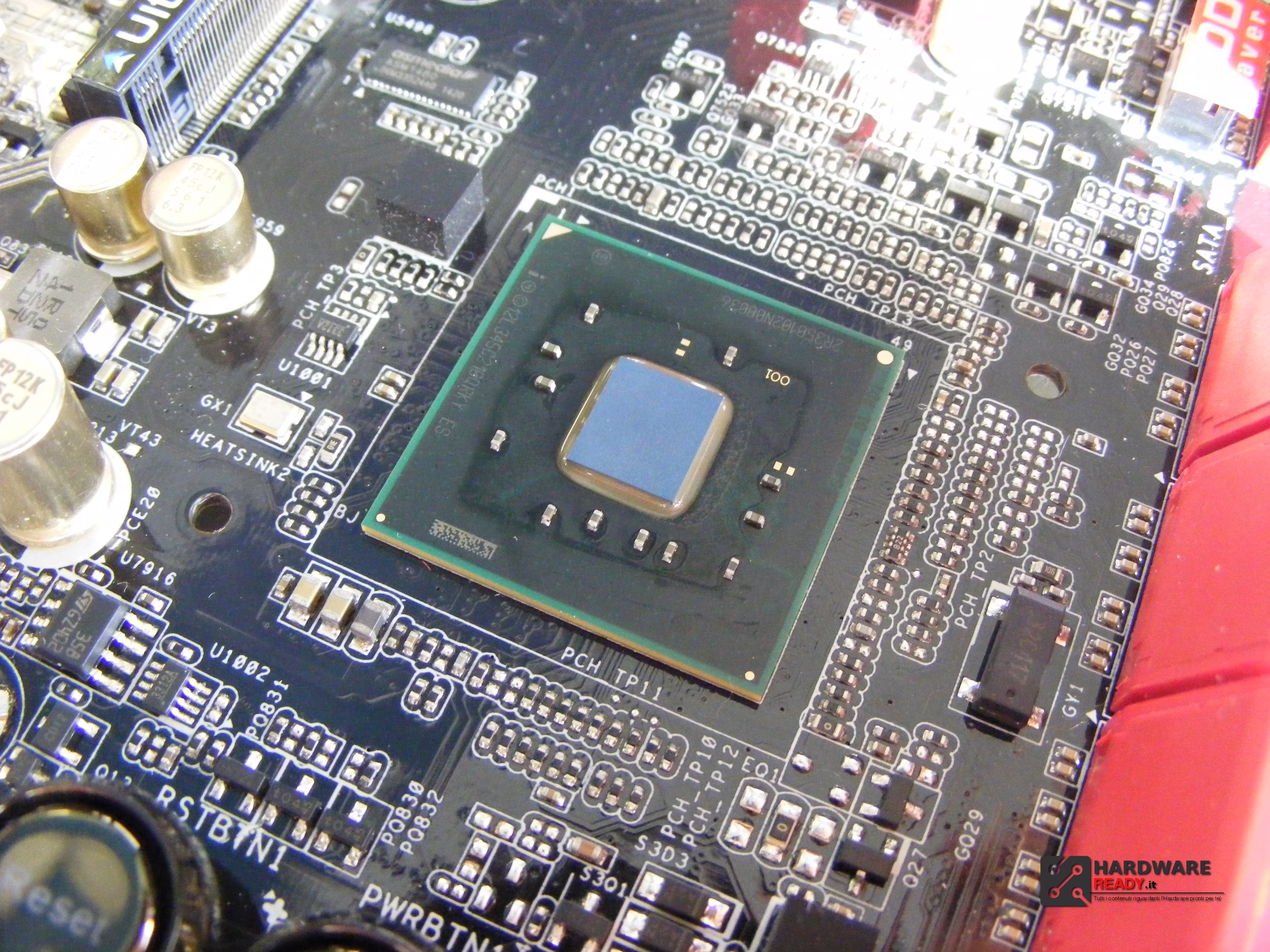

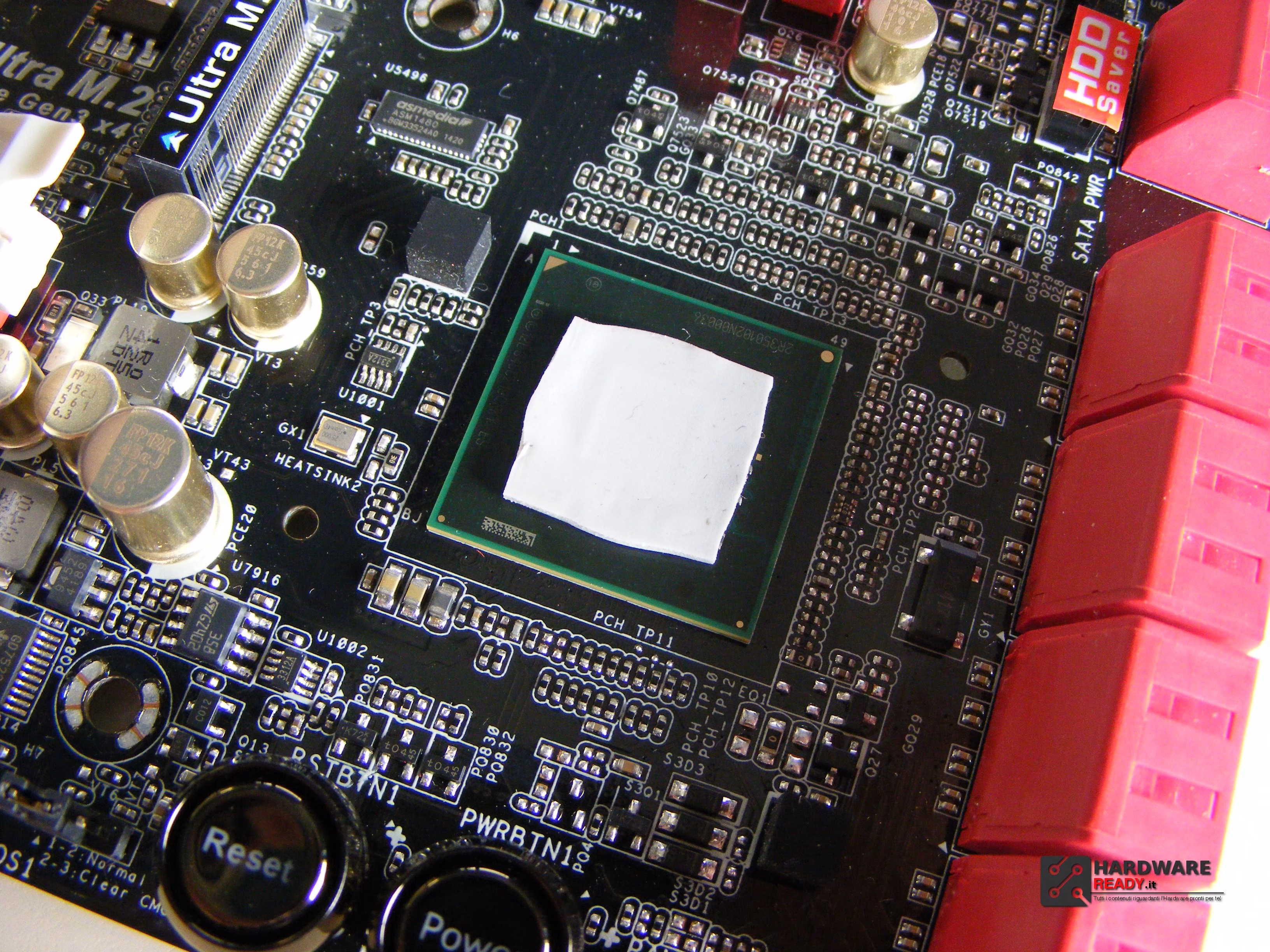

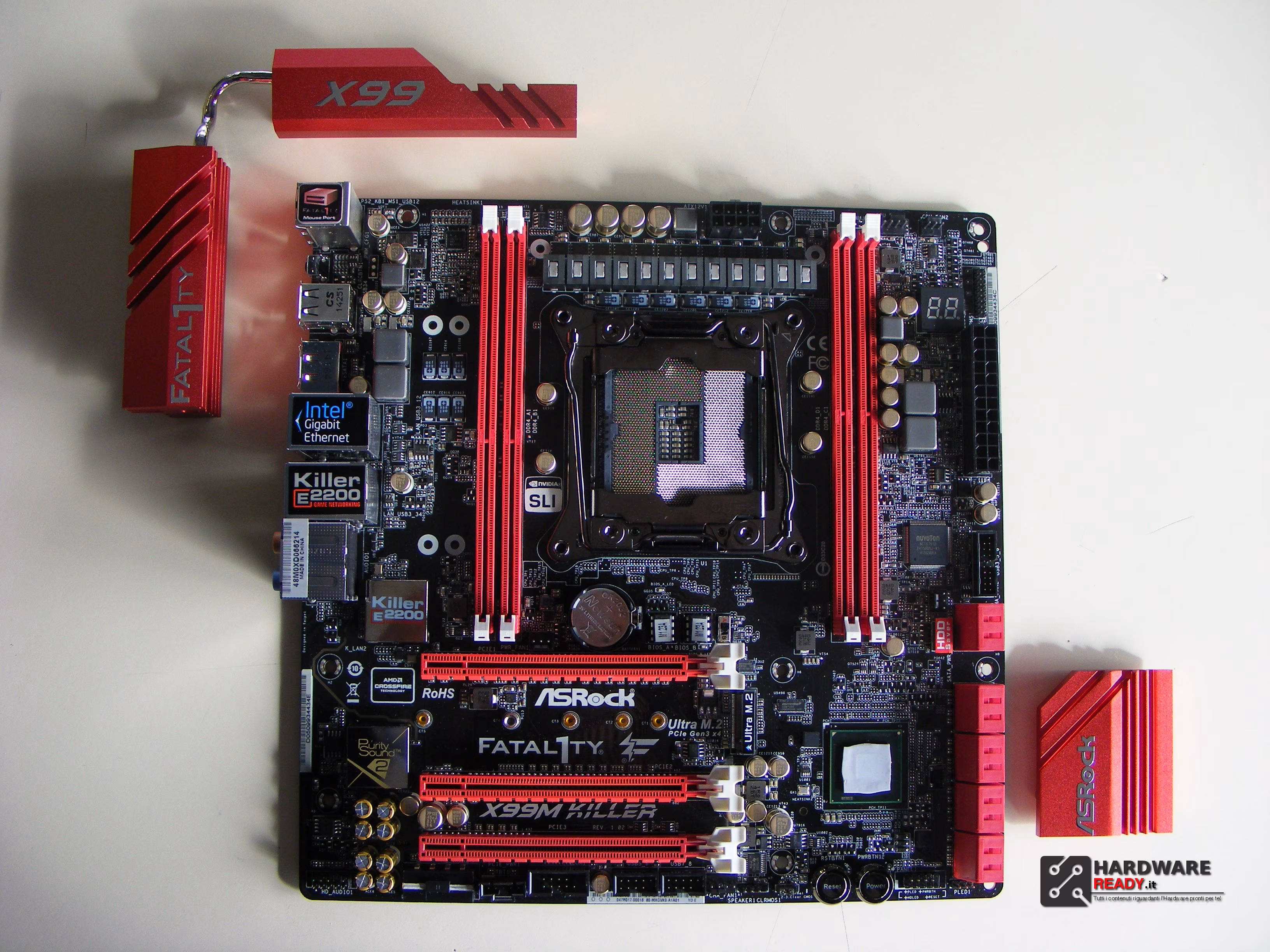

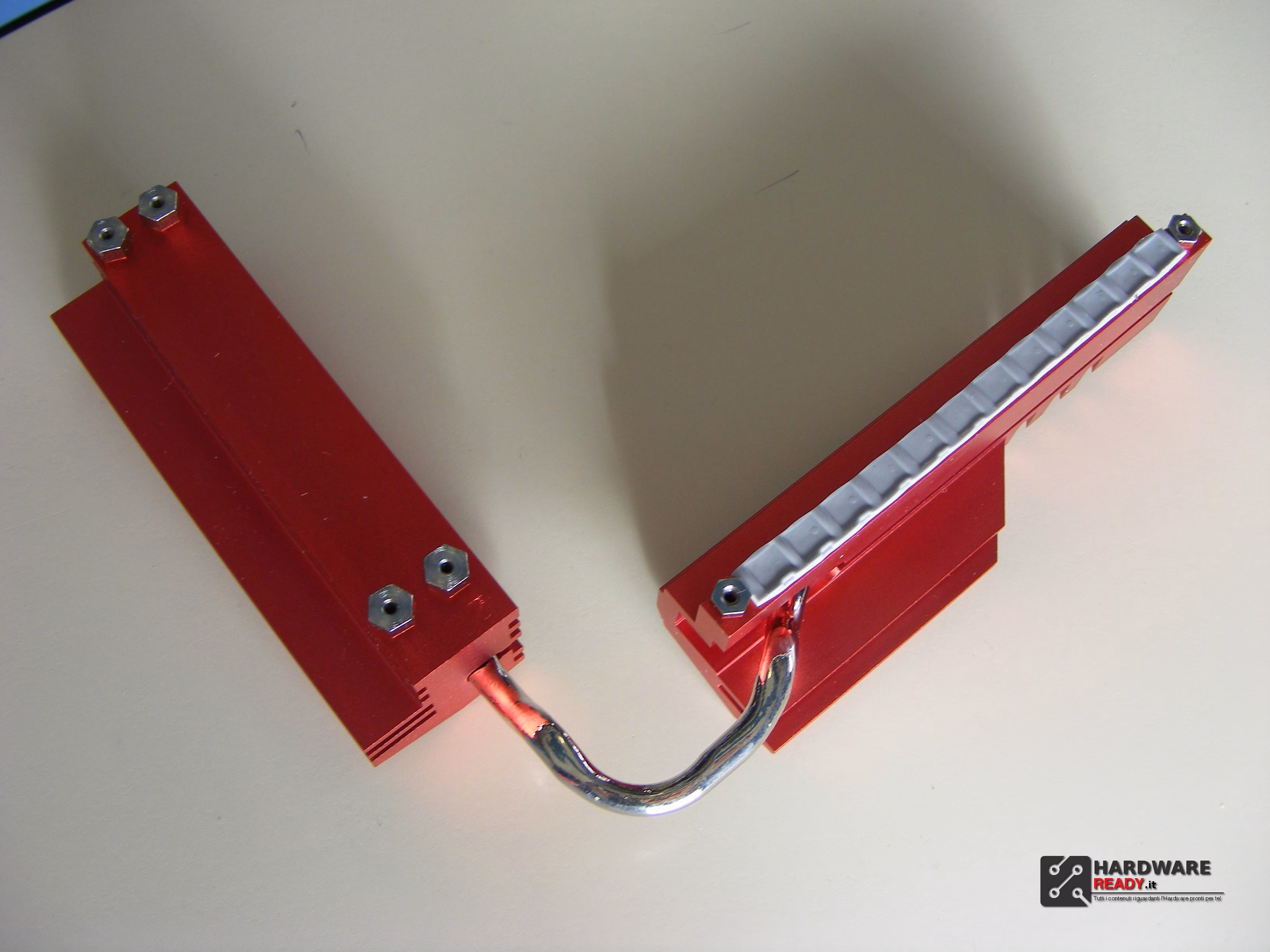

Una volta rimossi i dissipatori vengono allo scoperto i Mosfet di tutta la sezione di alimentazione ed il Chip in basso.

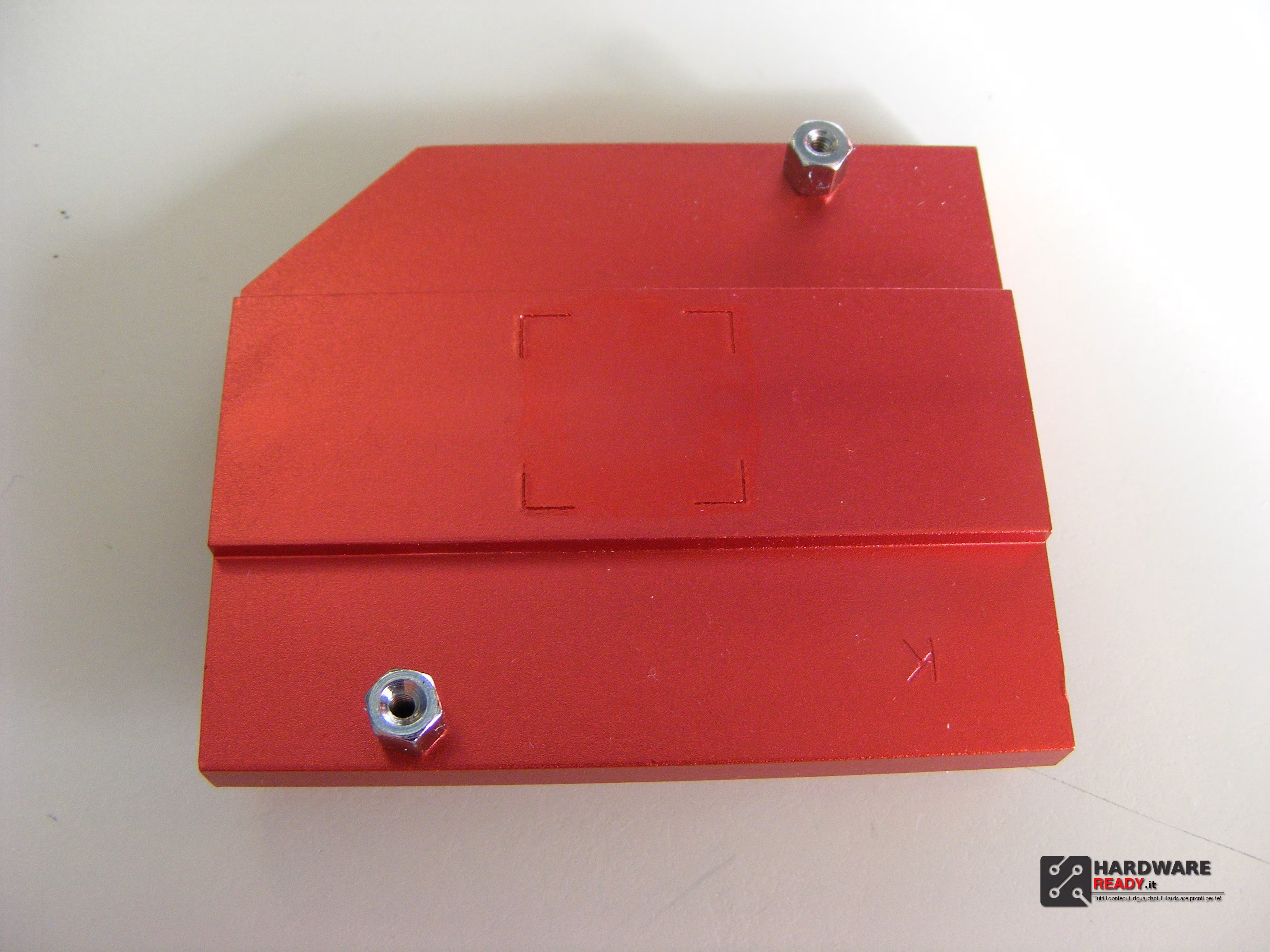

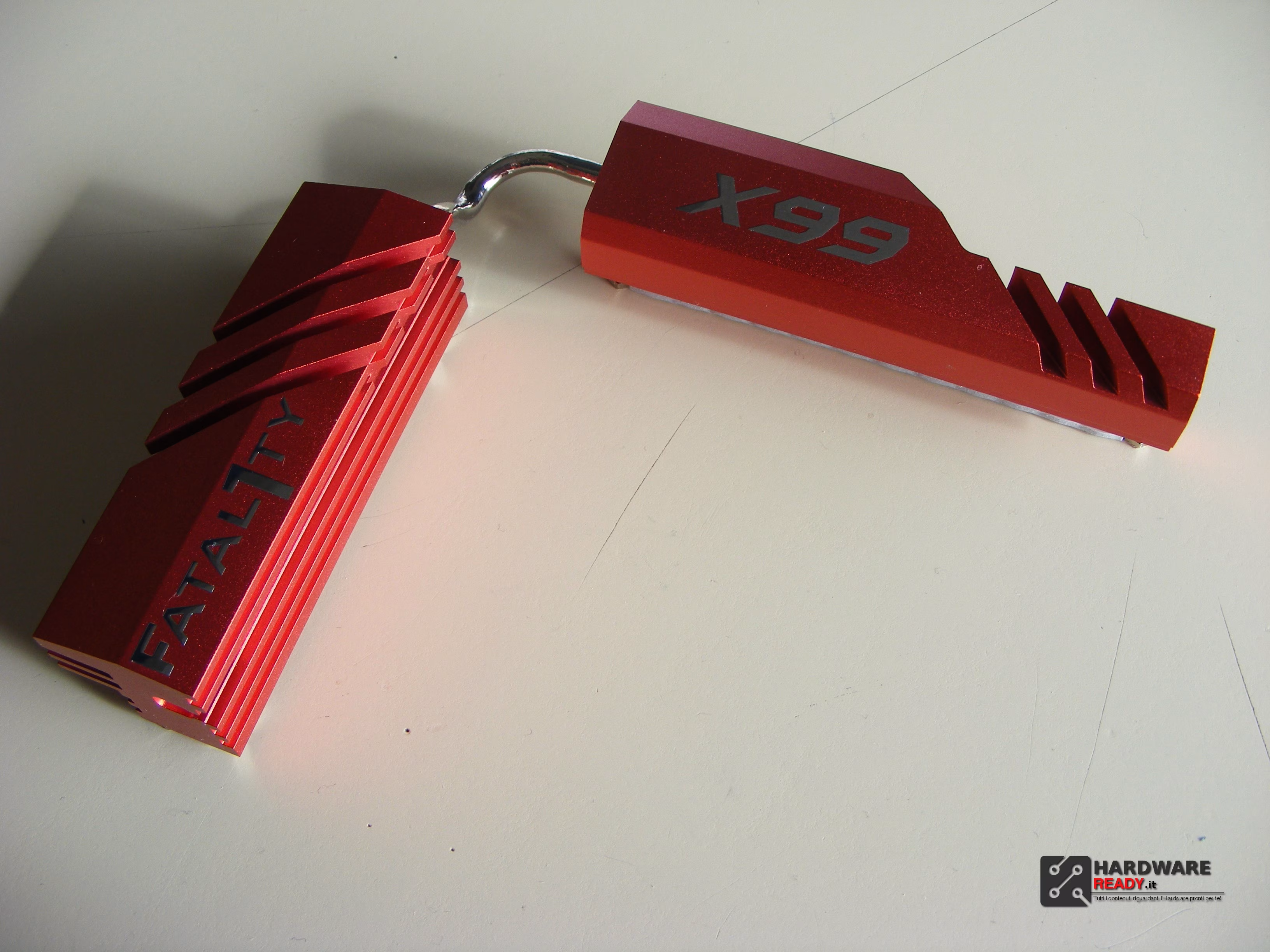

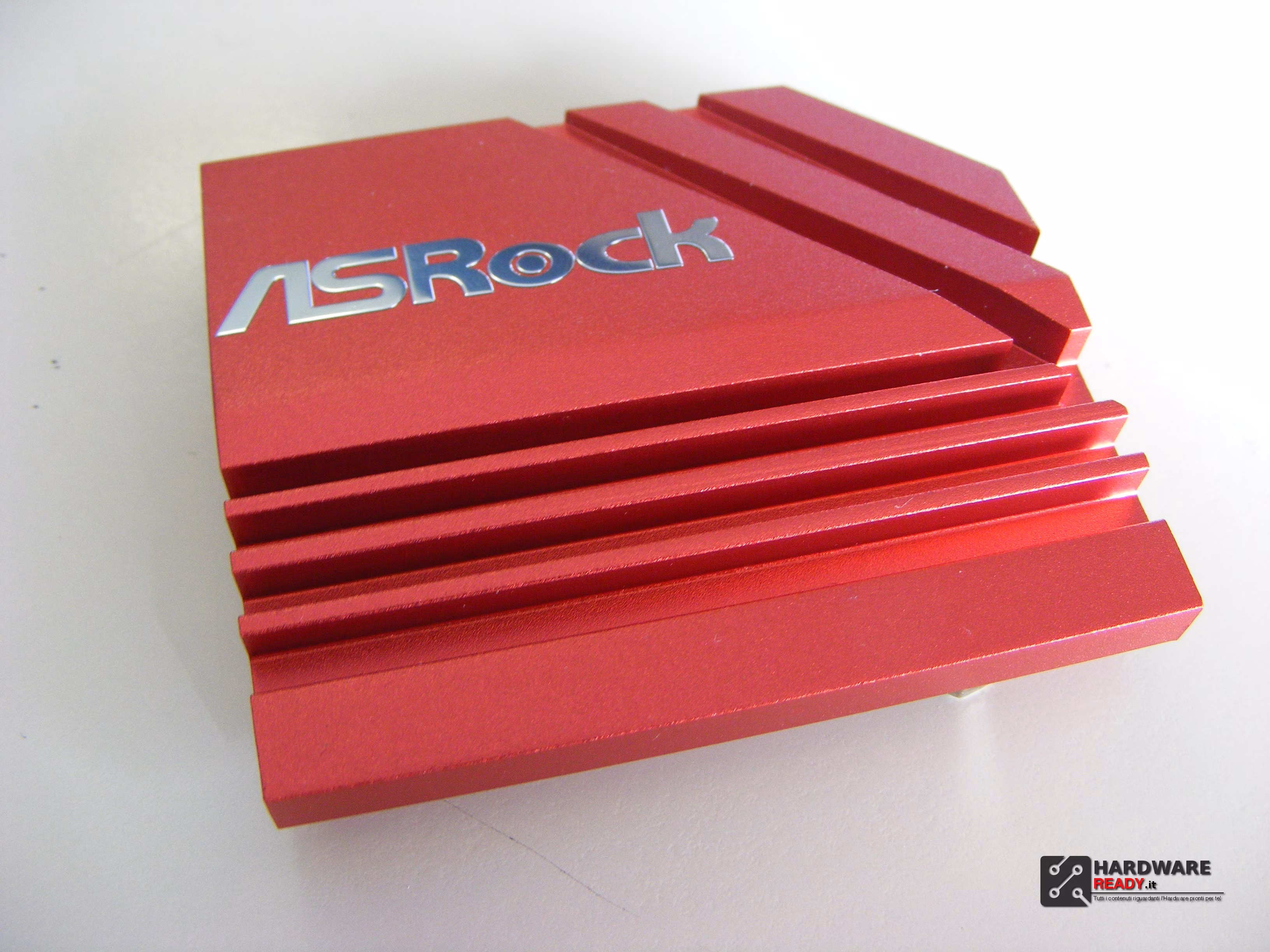

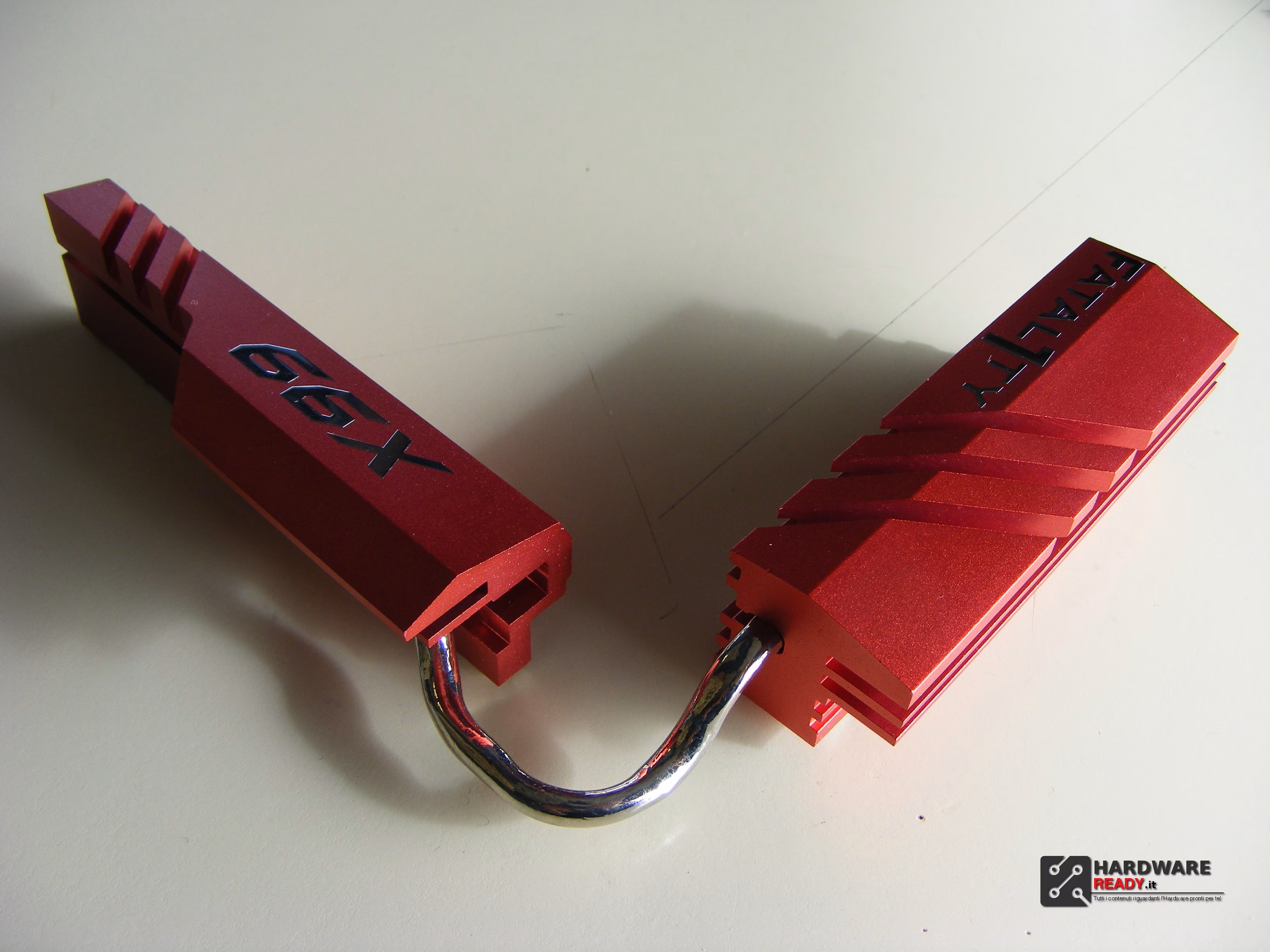

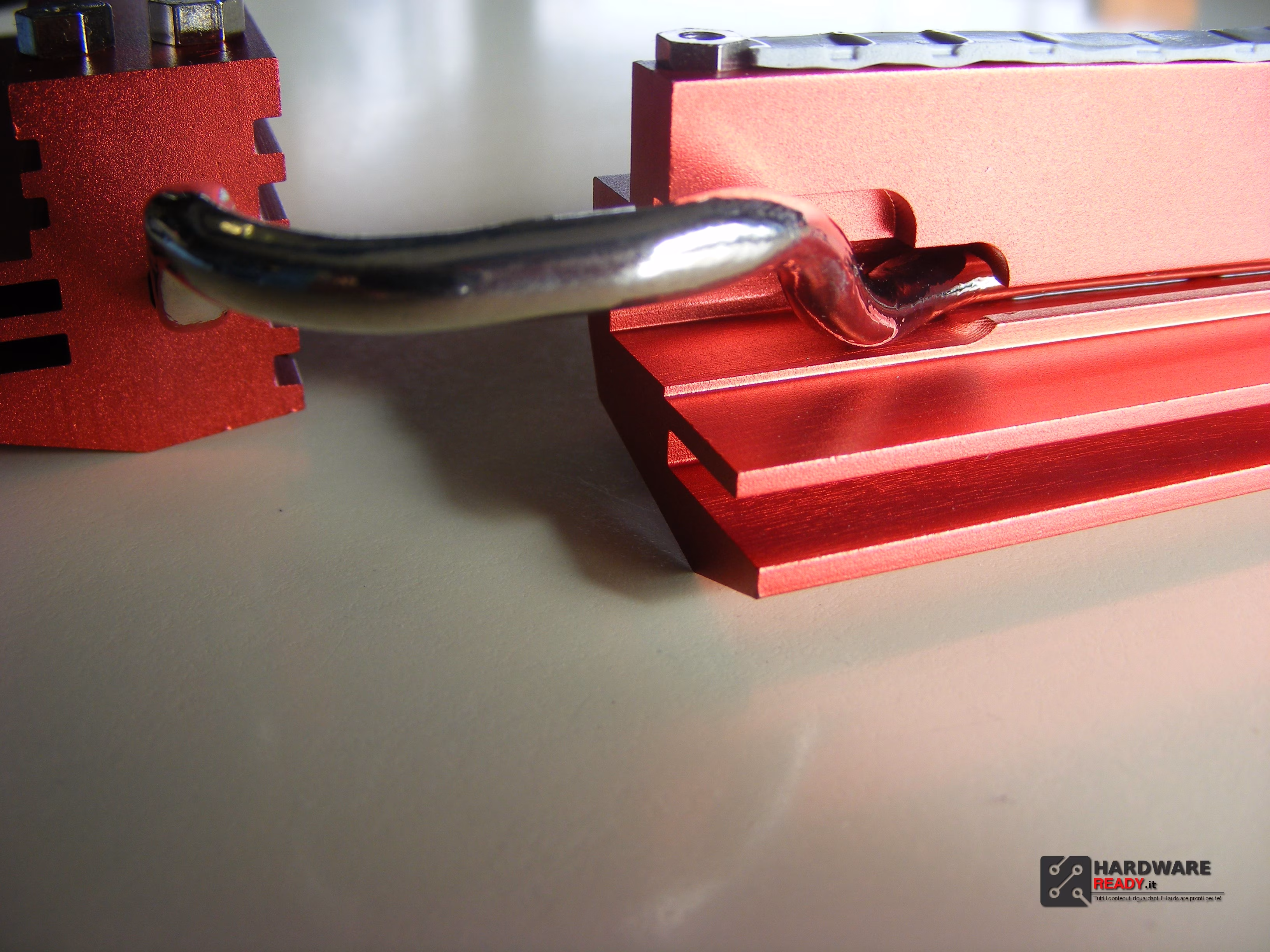

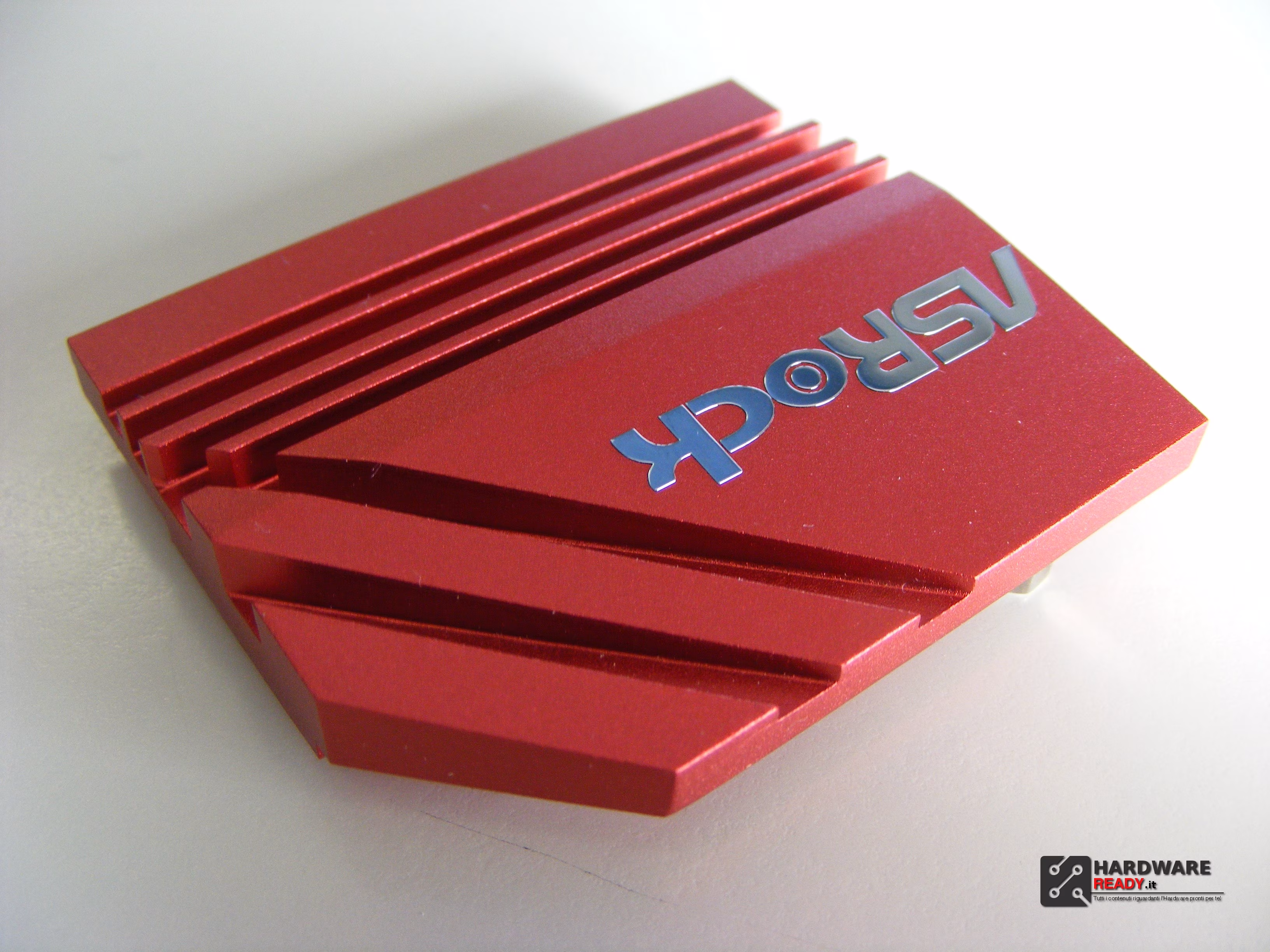

I dissipatori sono ricavati da un blocco unico di alluminio.

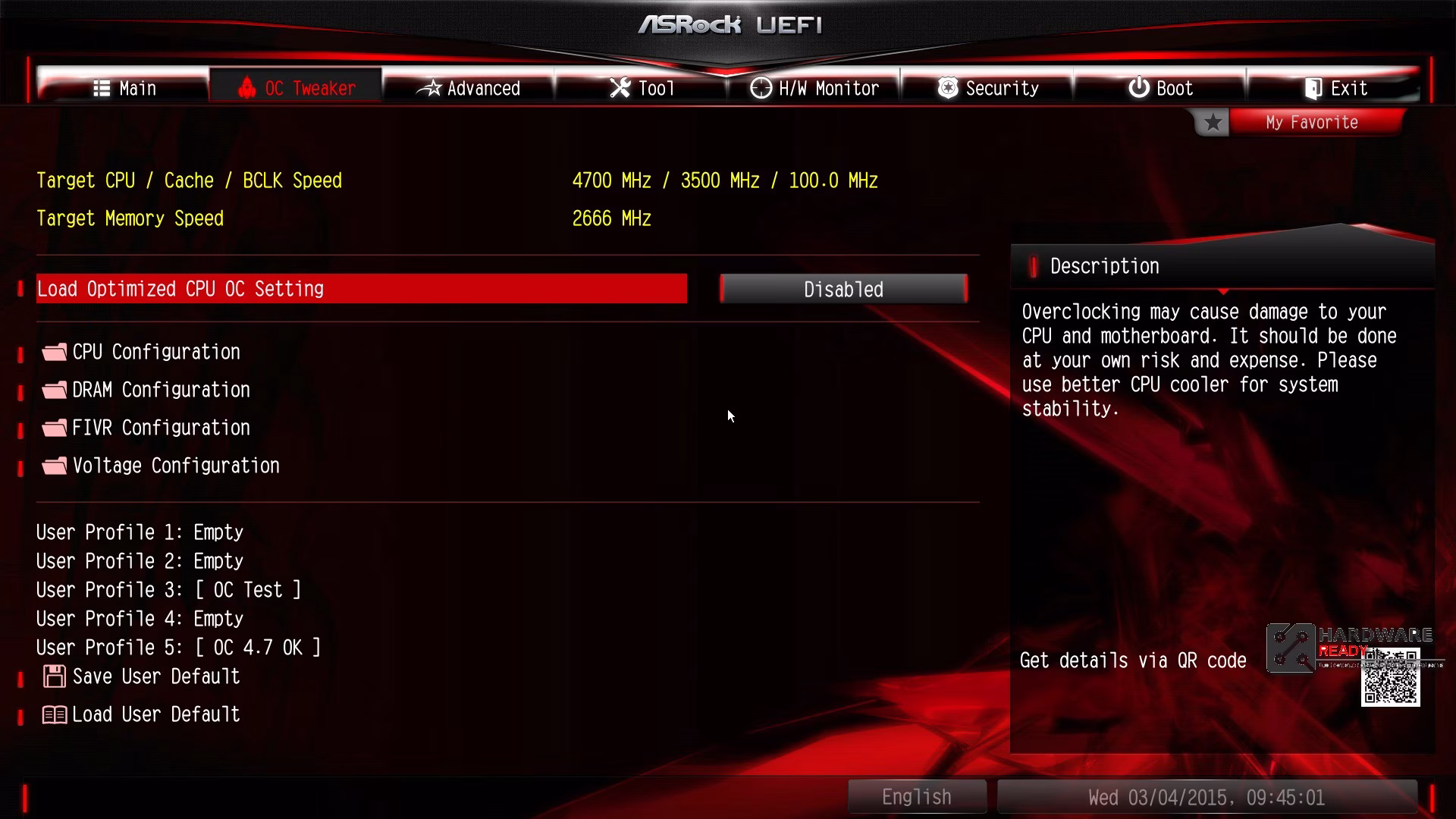

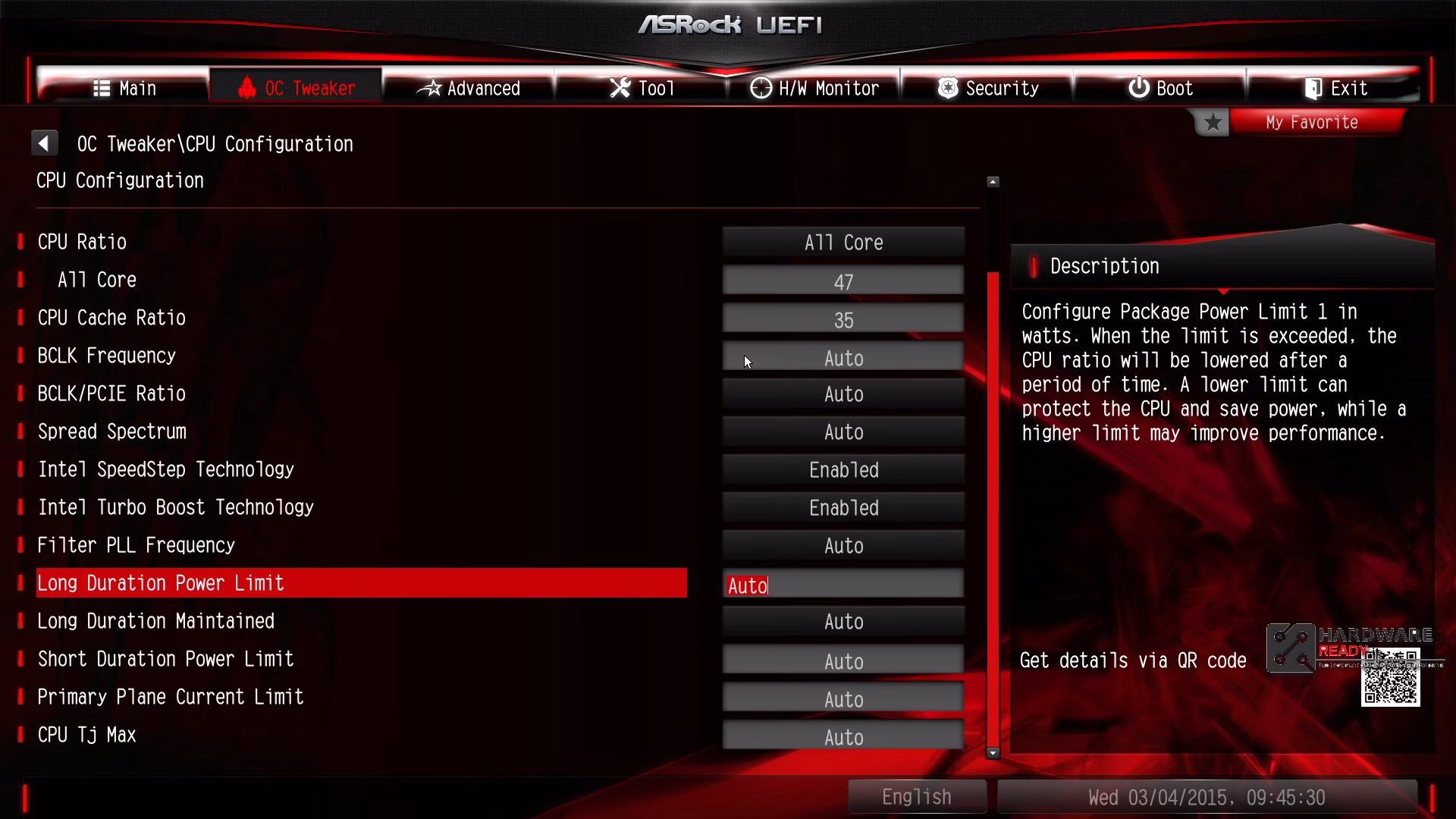

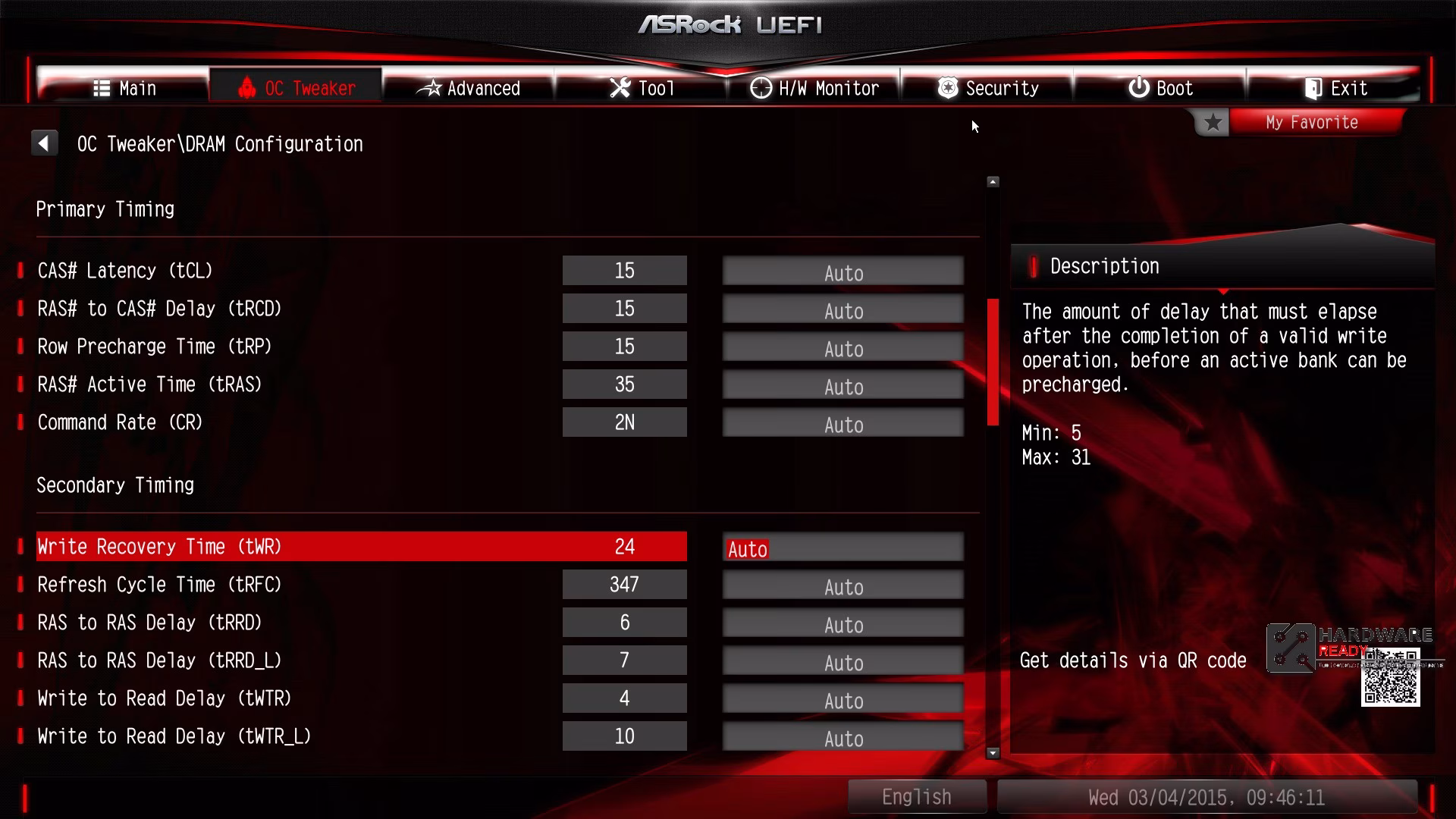

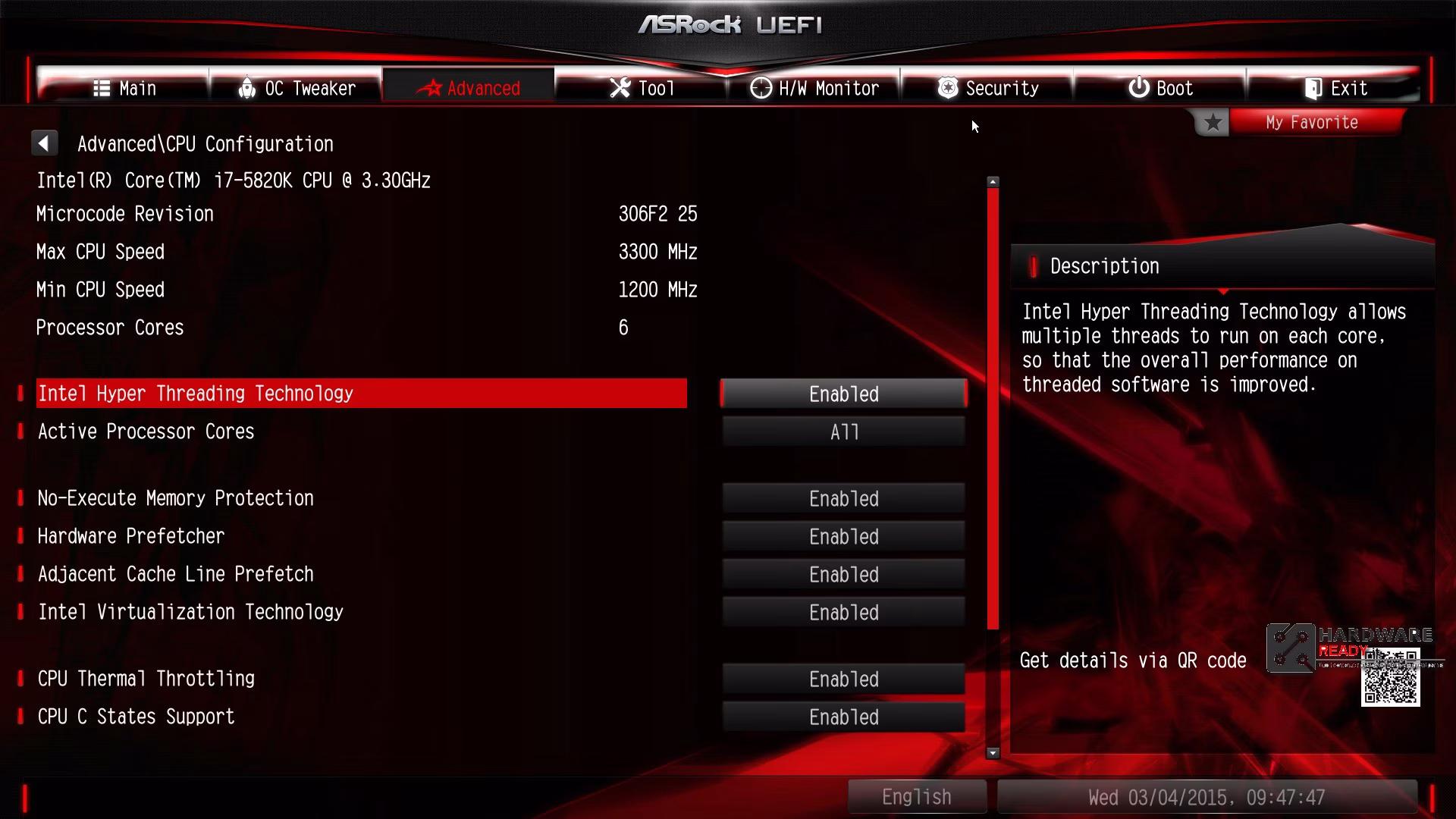

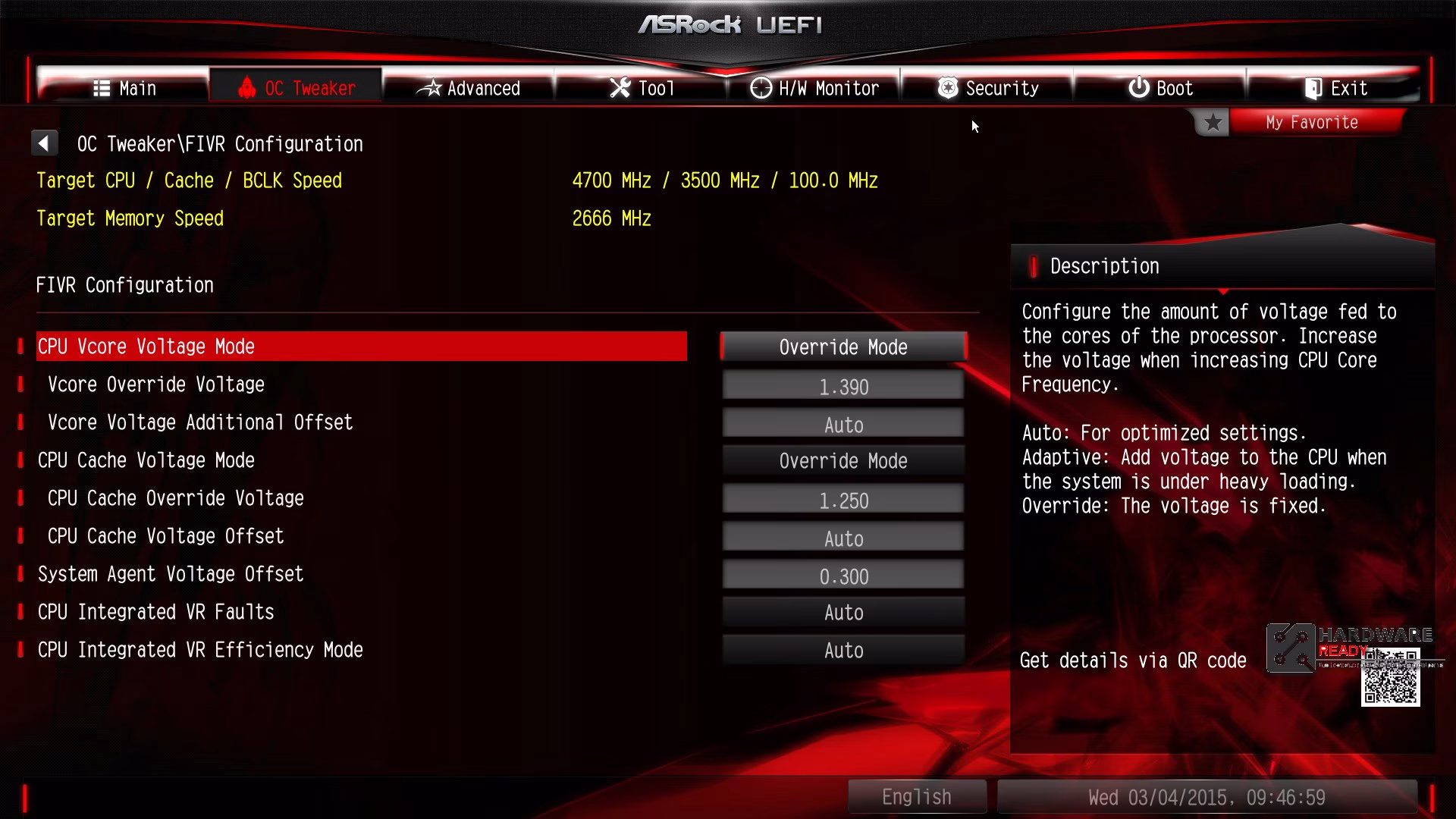

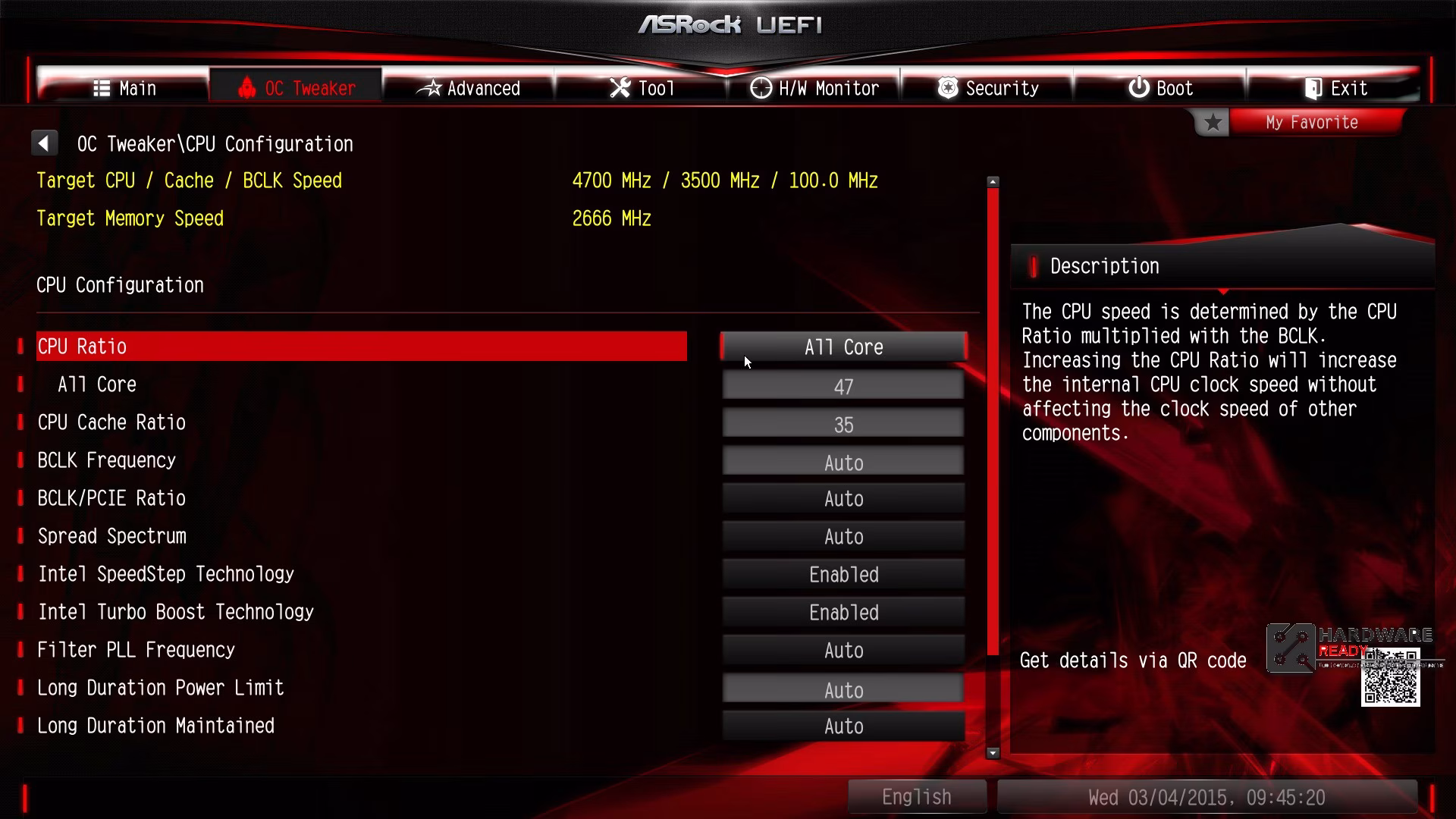

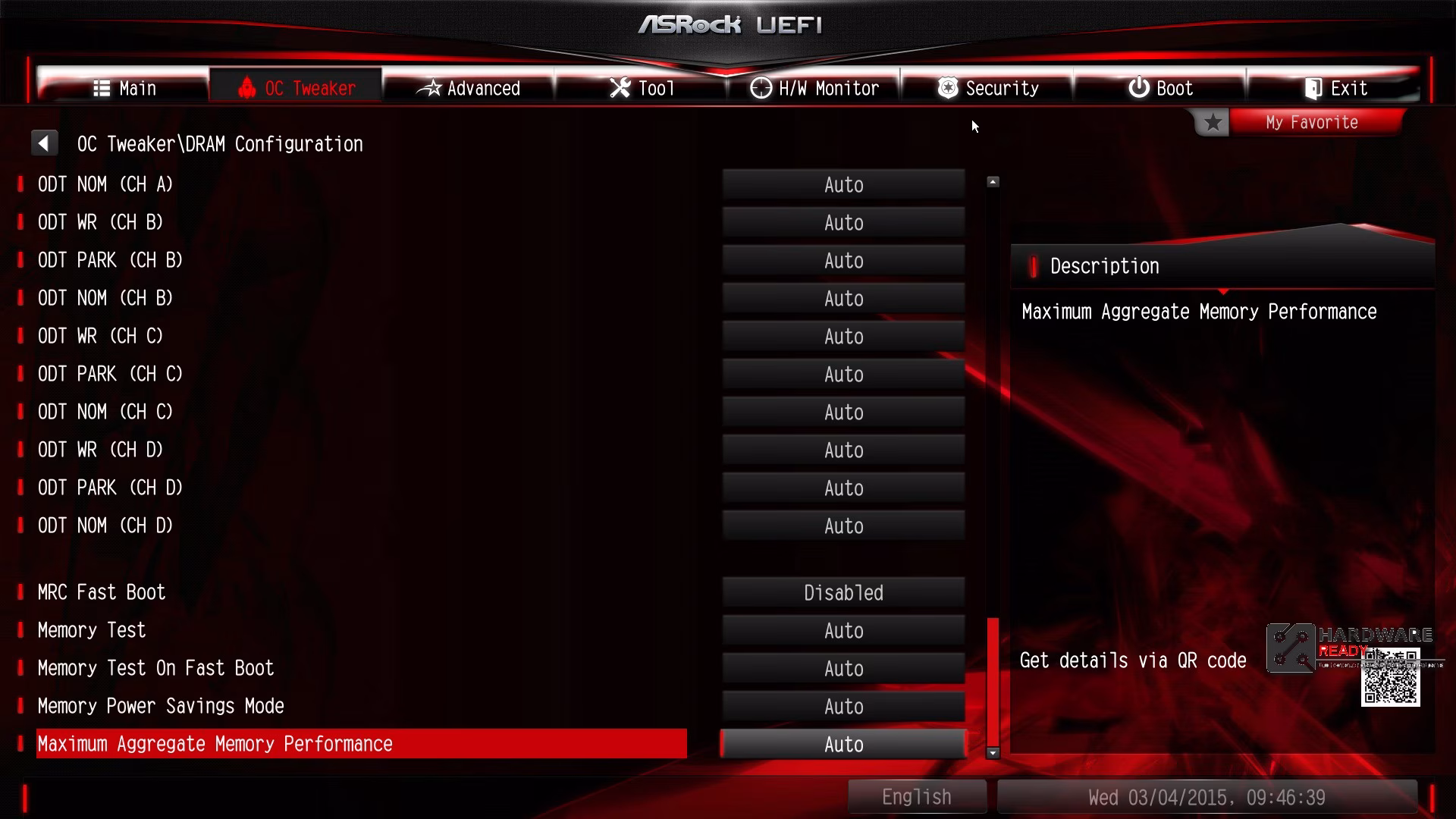

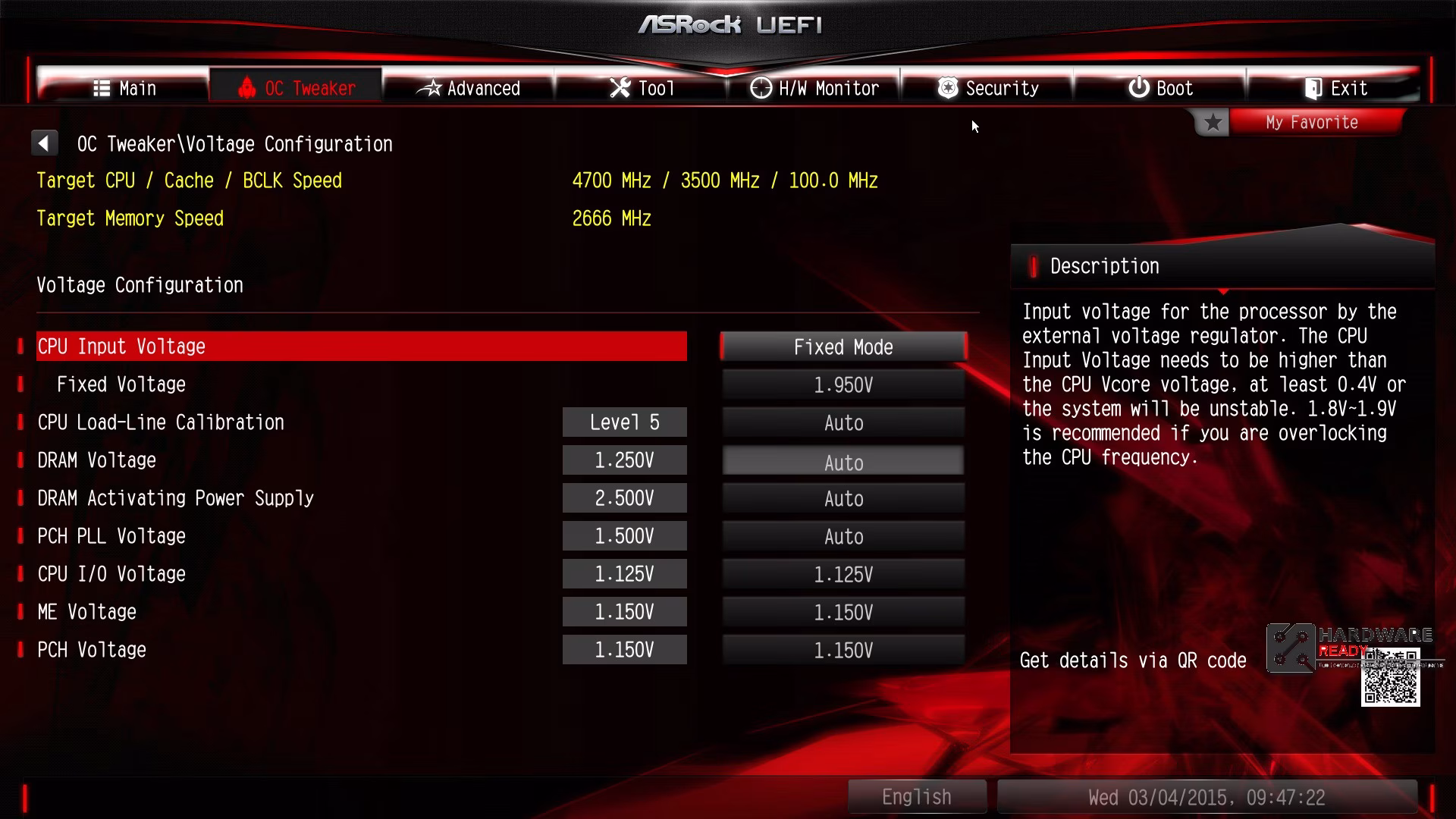

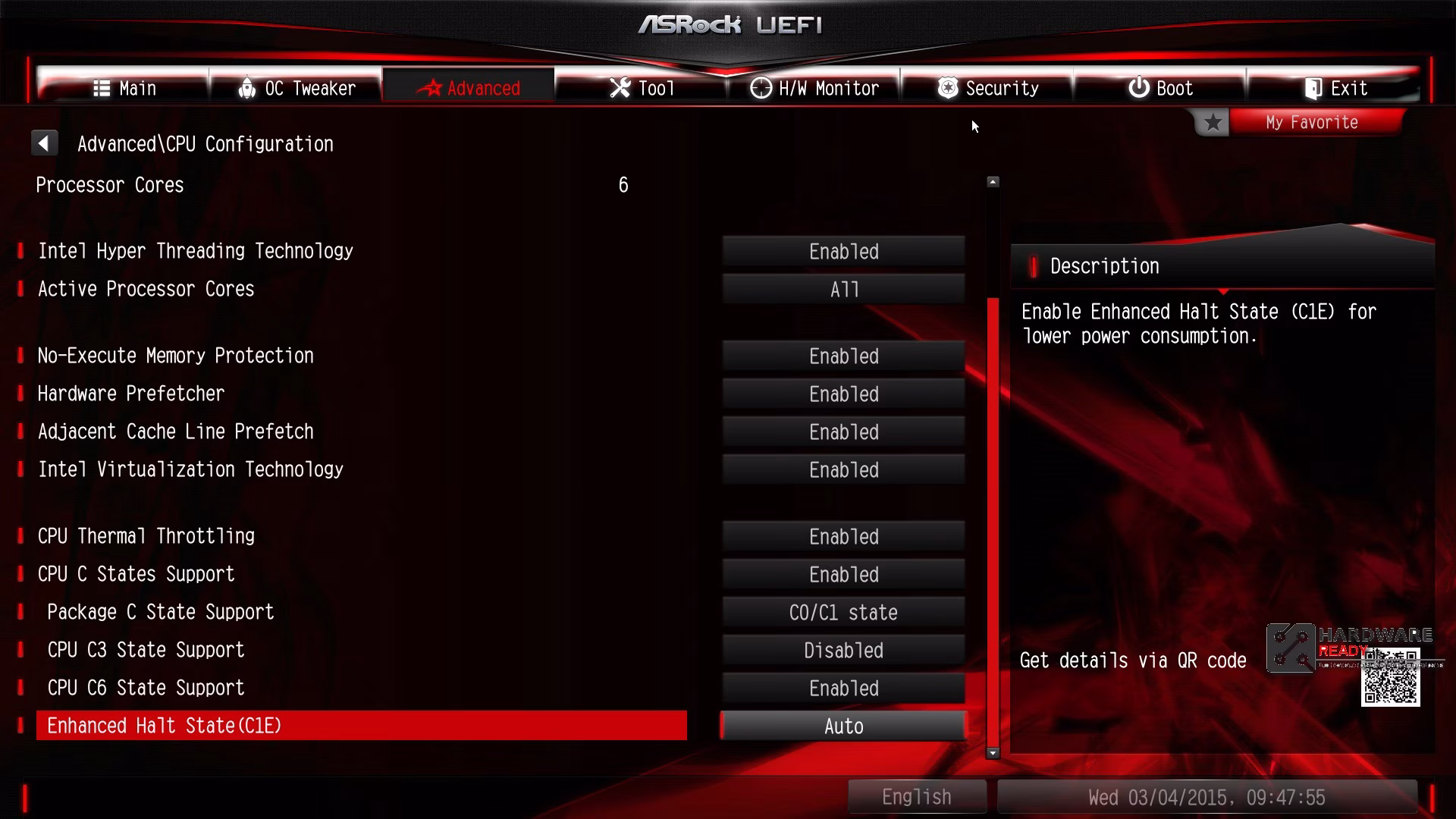

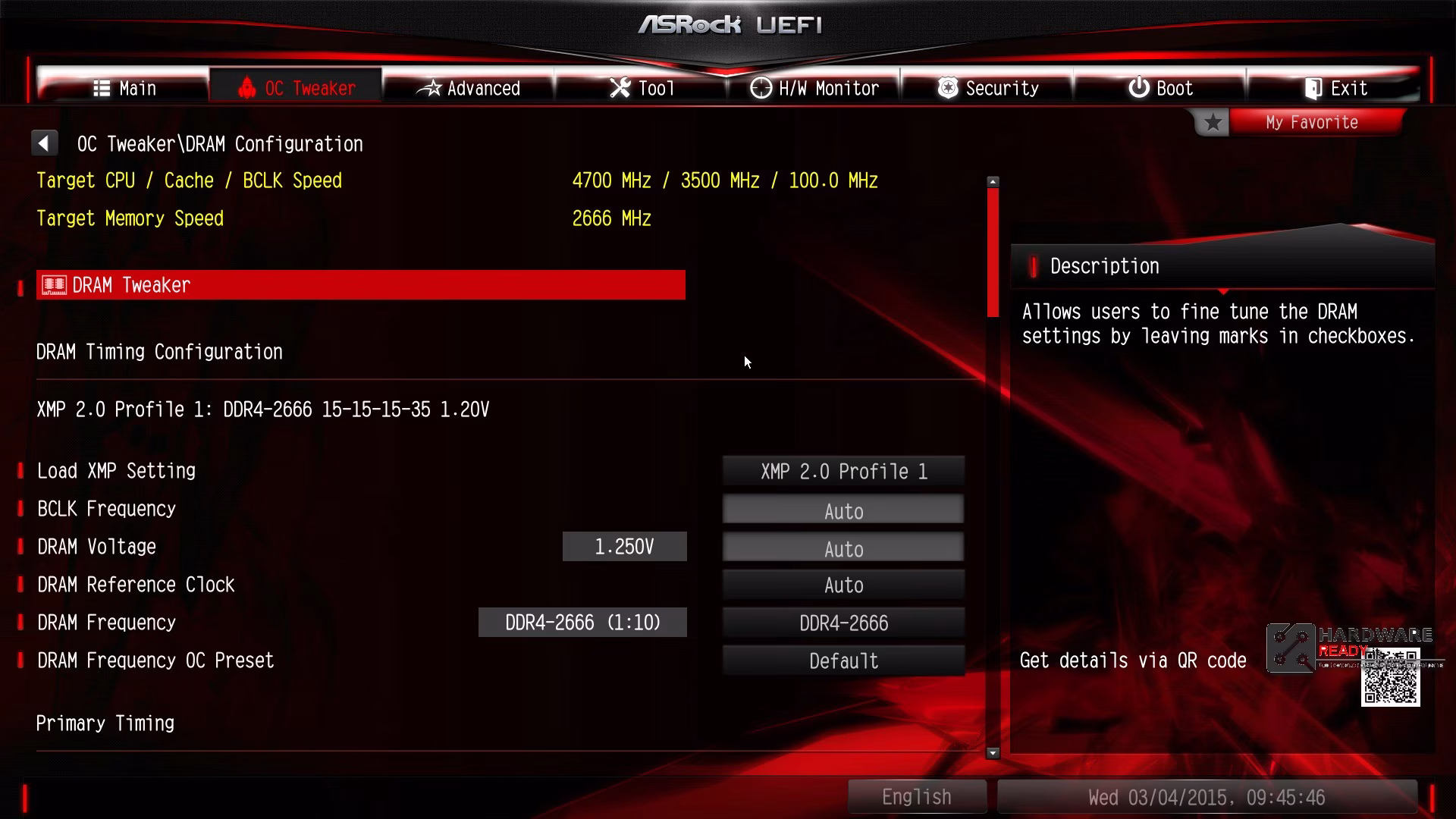

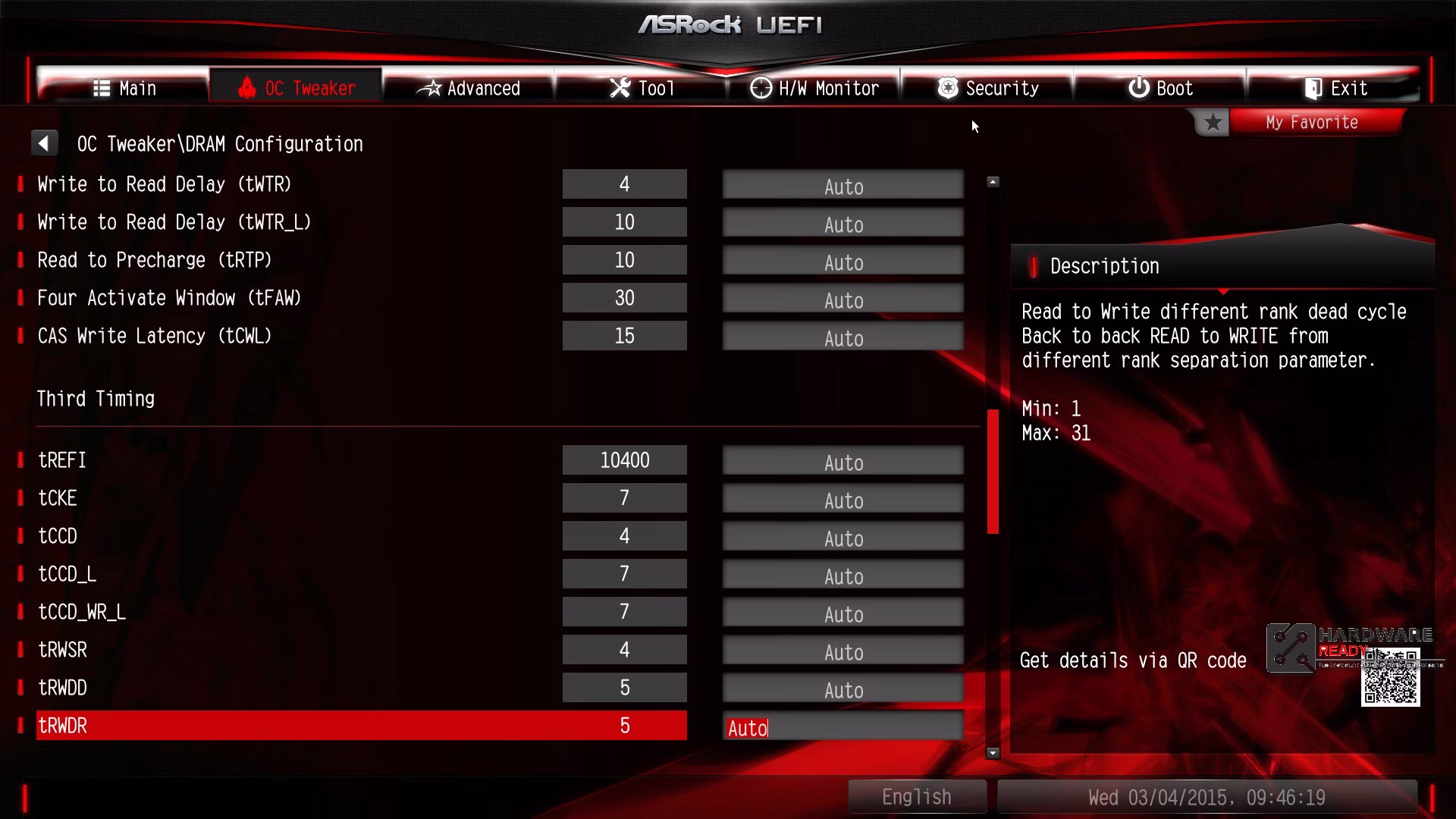

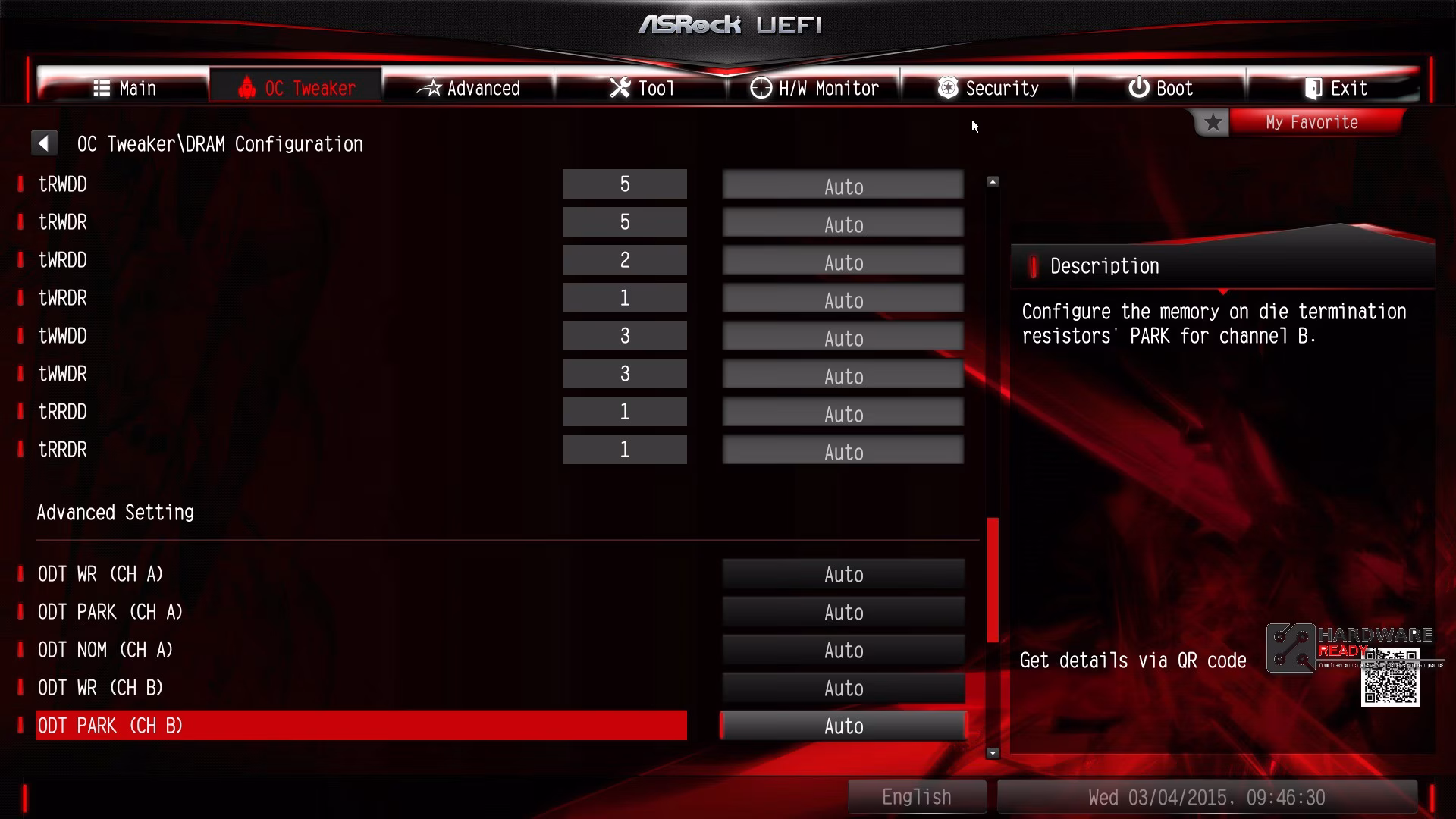

Per effettuare un’overclock alla CPU (i7 5820K) ci è bastato settare alcuni semplici parametri ed abbiamo ottenuto un’OC stabile a 4,7Ghz a 1.38V. Davvero ottimo e semplice… Purtroppo non è così per le RAM, risulta complesso se non si ha esperienza e capacità.

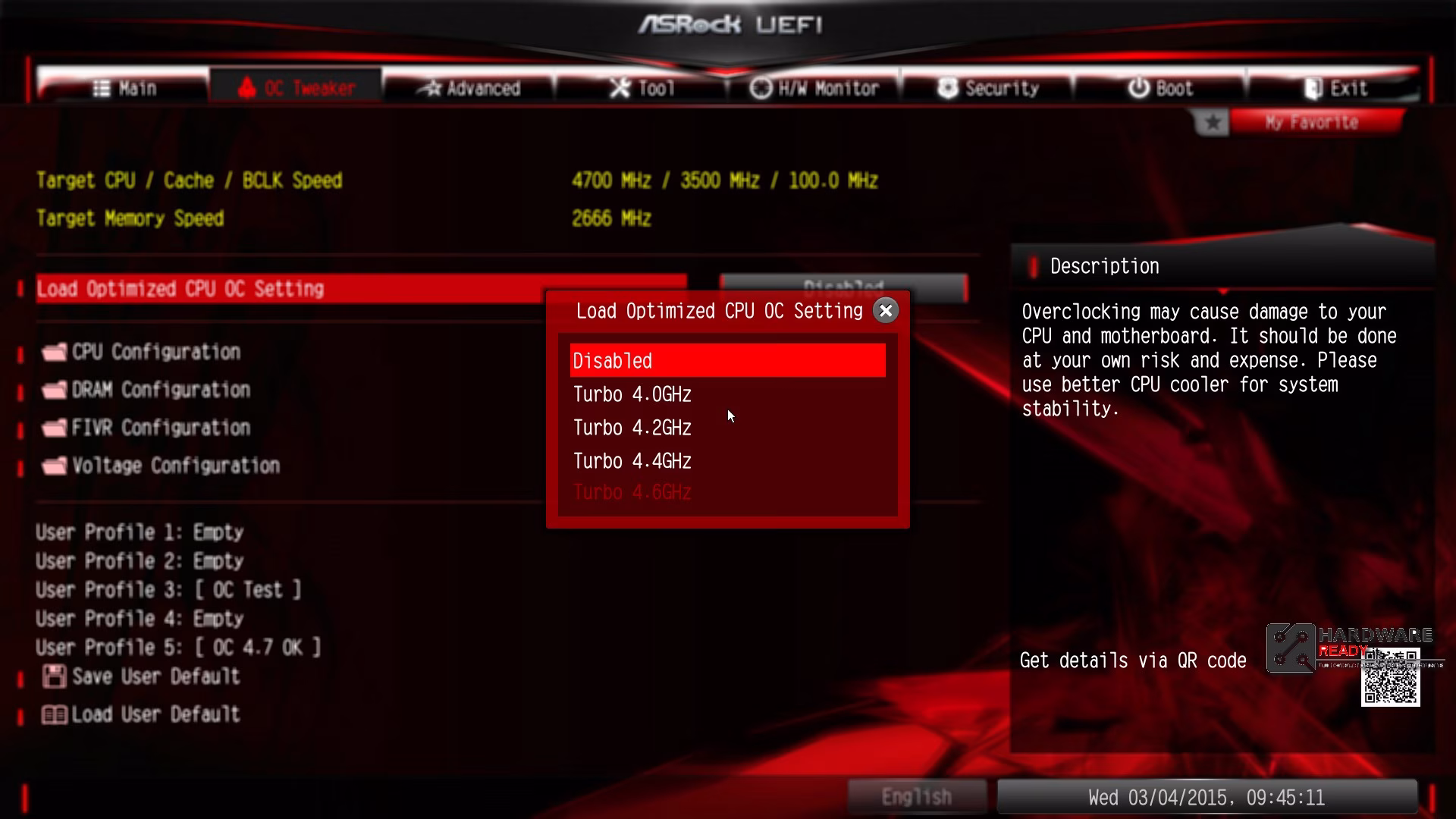

Per la CPU vi sono anche dei profili pre-impostati, anche leggeri a 4,0Ghz, semplicemente con due click.

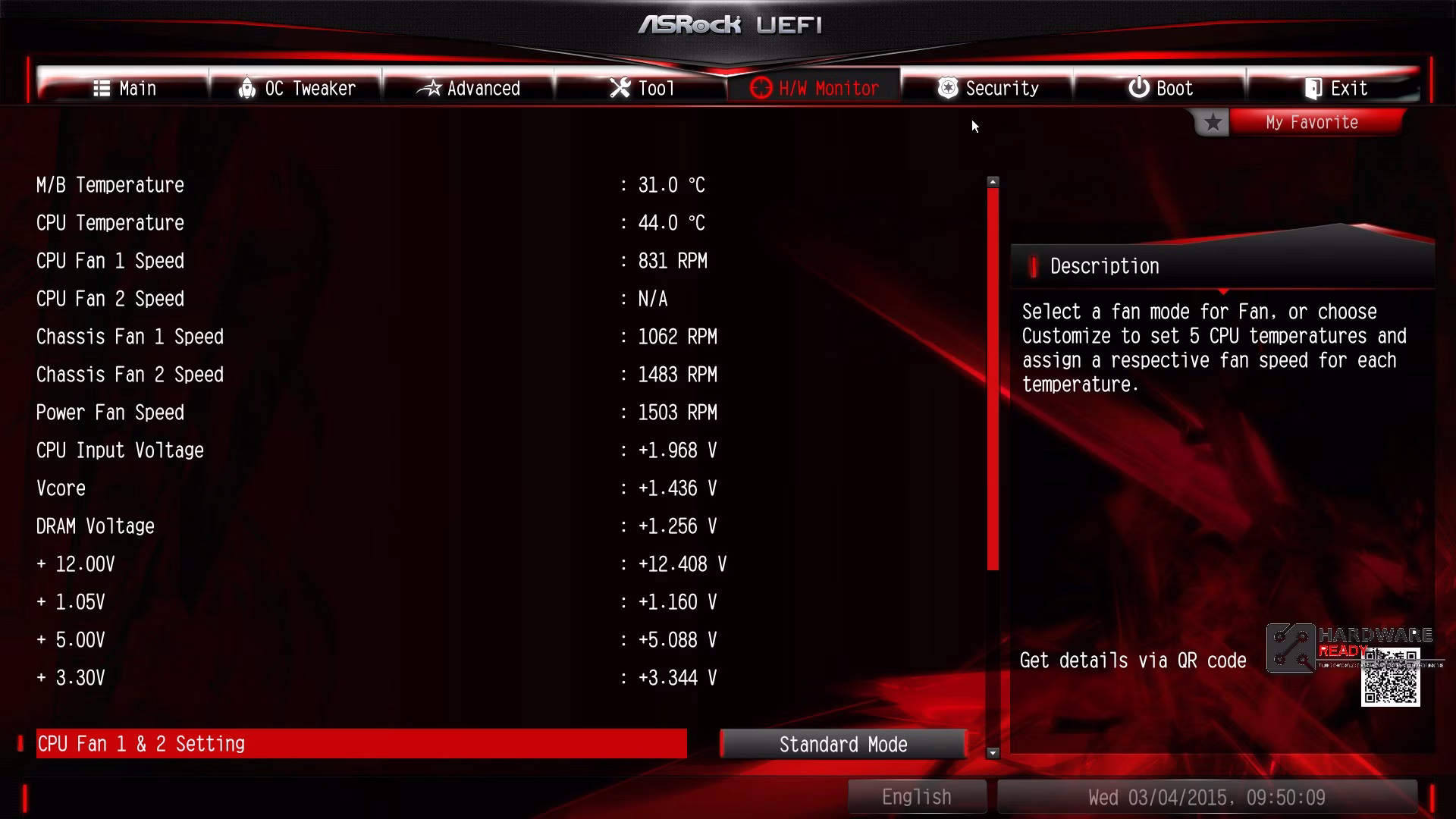

Il sistema è stabile e la sezione di alimentazione lavora in maniera eccellente, i dissipatori tengono il tutto a temperature nella norma anche sotto OC. Considerando che è una delle soluzioni più economiche X99 siamo soddisfatti.

Ecco la configurazione utilizzata per i test:

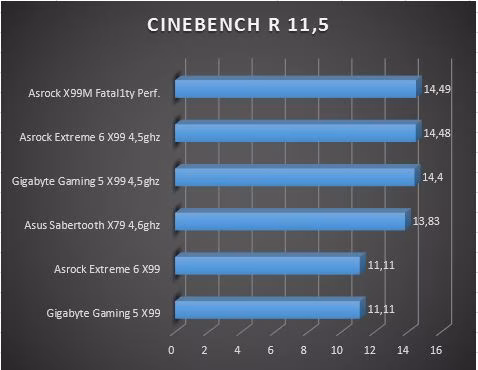

Benchmark

Dopo un’accurata analisi del prodotto siamo molto soddisfatti.

Il design accattivante creato dai 3 dissipatori in alluminio con il contrasto di colori rosso/nero e dai condensatori Nichicon 12K color oro è davvero bello. Inoltre, sotto il dissipatore in alto si scorge la generosa sezione di alimentazione a 12 Fasi Digi Power 60A. I dissipatori funzionano in maniera impeccabile anche sotto OC spinto.
La scheda si comporta molto bene anche nei test, le performance sono buone e l’overclock risulta facile e stabile grazie al BIOS UEFI ed all’accurata sezione di alimentazione di qualità con MOSFET Dual-N Ultra (UDM) e NexFET. Dispone di “soli” 4 slot per RAM e supporta fino a 64GB a 3000+ in quad channel.

Features Gaming esclusive grazie all’armatura da gioco con la Mouse Fatal1ty Port e la Killer LAN E2200 per un’esperienza di gioco on-line perfetta; la sezione audio è l’ormai accurata Purity Sound 2. Supporto a SLI e CrossFire con una perfetta disposizione degli Slot PCI, tutti con contatti in oro a 15μ.

La connettività è perfetta, 10 porte SATA inclinate a 90° per un cable management perfetto ed ideale anche per mini-server, connettore Ultra M.2 (Gen.4 fino a 32 Gb/s) e pannello posteriore con abbondanza di USB ed 1 porta eSATA.
Da segnalare vi sono solo piccoli accorgimenti: il posizionamento dell’HUB Audio HD per il pannello frontale all’angolo in basso a sinistra, alcune volte difficile il collegamento per via dei cavi corti forniti coi case; l’overclock delle RAM risulta complicato e se non si ha esperienza meglio non metterci mano. In fine, avrei gradito il sesto connettore per ventole.

ASRock ha svolto un’ottimo lavoro creando un prodotto completo ridotto nel formato e nel prezzo, proprio per questo abbiamo deciso di assegnare alla X99M Killer il massimo voto e l’Award d’approvazione.
