ASRock oggi ci propone una Motherboard Z97 su socket 1150 per i veri Gamers, tante le peculiarità dedicate ai giocatori su questa fascia media che però non rinuncia a nulla. Componenti di qualità, Killer LAN, 8+2 fasi Digi Power, socket M.2 10Gbps e scheda audio Purity Sound 2, il tutto per un’esperienza di gioco superiore.
Il prodotto sembra avere tutti i numeri per stupire, visto anche il prezzo, ma vediamola nel dettaglio!

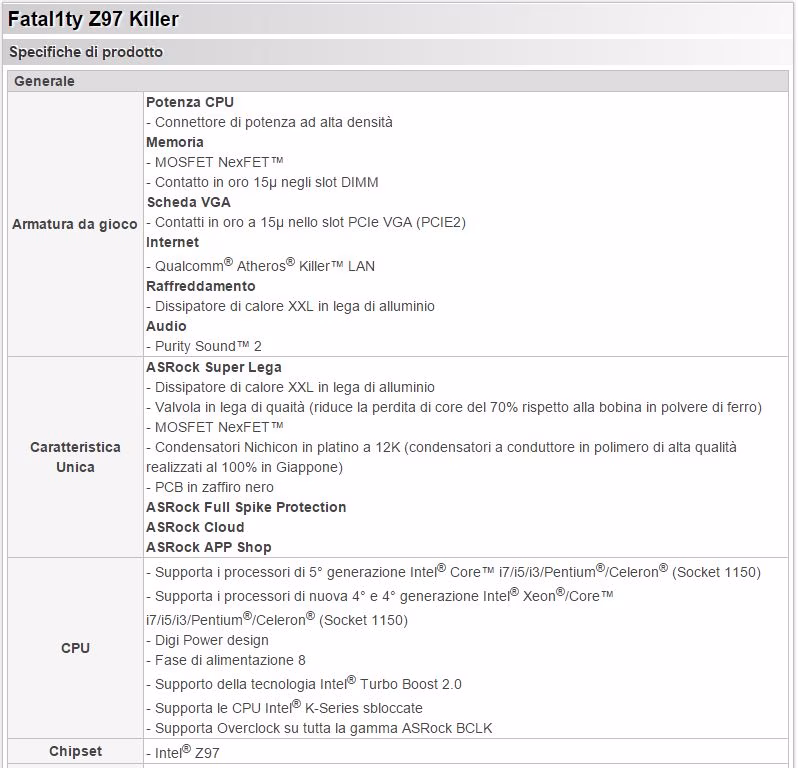

- ASRock Super Lega
– Dissipatore di calore XXL in lega di alluminio
– Valvola in lega di quaità (riduce la perdita di core del 70% rispetto alla bobina in polvere di ferro)
– MOSFET NexFET™
– Condensatori Nichicon in platino a 12K (condensatori a conduttore in polimero di alta qualità realizzati al 100% in Giappone)
– PCB in zaffiro nero - Armatura da gioco
» Potenza CPU – Connettore di potenza ad alta densità
» Memoria – Contatto in oro 15μ negli slot DIMM
» Scheda VGA – Contatti in oro a 15μ nello slot PCIe VGA (PCIE2)
» Internet – Qualcomm® Atheros® Killer™ LAN
» Audio – Purity Sound™ 2 - Supporta i processori di 5° generazione Intel® Core™ i7/i5/i3/Pentium®/Celeron® (Socket 1150)
- Supporta i processori di nuova 4° e 4° generazione Intel® Xeon®/Core™ i7/i5/i3/Pentium®/Celeron® (Socket 1150)
- Digi Power, Fase di alimentazione 8
- Supporta la DDR3 3200+(OC) a doppio canale
- 1 PCIe 3.0 x16, 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 2 PCI
- Supporta AMD Quad CrossFireX™ e CrossFireX™
- Opzioni di uscita scheda grafica: D-Sub, DVI-D, HDMI
- Audio HD a 7.1 canali con protezioni contenuti (Realtek ALC1150 Audio Codec), Supporta DTS Connect
- 1 SATA Express, 6 SATA3, 1 M.2 (PCIe Gen2 x2 & SATA, supporta dispositivi M.2 da 30 millimetri, 42 millimetri, 60 millimetri, 80 millimetri, 110 millimetri), 6 USB 3.0 (2 frontali, 4 posteriori), 8 USB 2.0 (4 frontali, 3 posteriori, 1 porta Fatal1ty Mouse)
- 1 collettore porta COM, 1 Connettore Thunderbolt™ AIC
- Supporta la protezione ASRock Full Spike, ASRock Cloud, APP Shop, F-Stream, Key Master, UEFI Full HD
Ecco il link al supporto ufficiale driver e utility AsRock: LINK
La nuova Fatal1ty Killer della serie Super Alloy 9 è munita di condensatori 10K di alta qualità e di fasi digitali che consentono il regolamento dei voltaggio e dell’indipendenza, componenti molto graditi da chi pratica Overclock.
Un’altra caratteristica innovativa è il collegamento di SSD sul PCH su porte con banda da 10 Gbps, tramite il supporto M.2 che sfrutta due linee PCI Express dedicate, oppure tramite il connettore SATA Express, sempre a 10 Gbps, ma utilizzante PCI Express Gen2, entrambe le soluzioni offrono il doppio della banda di una normale SATA III.

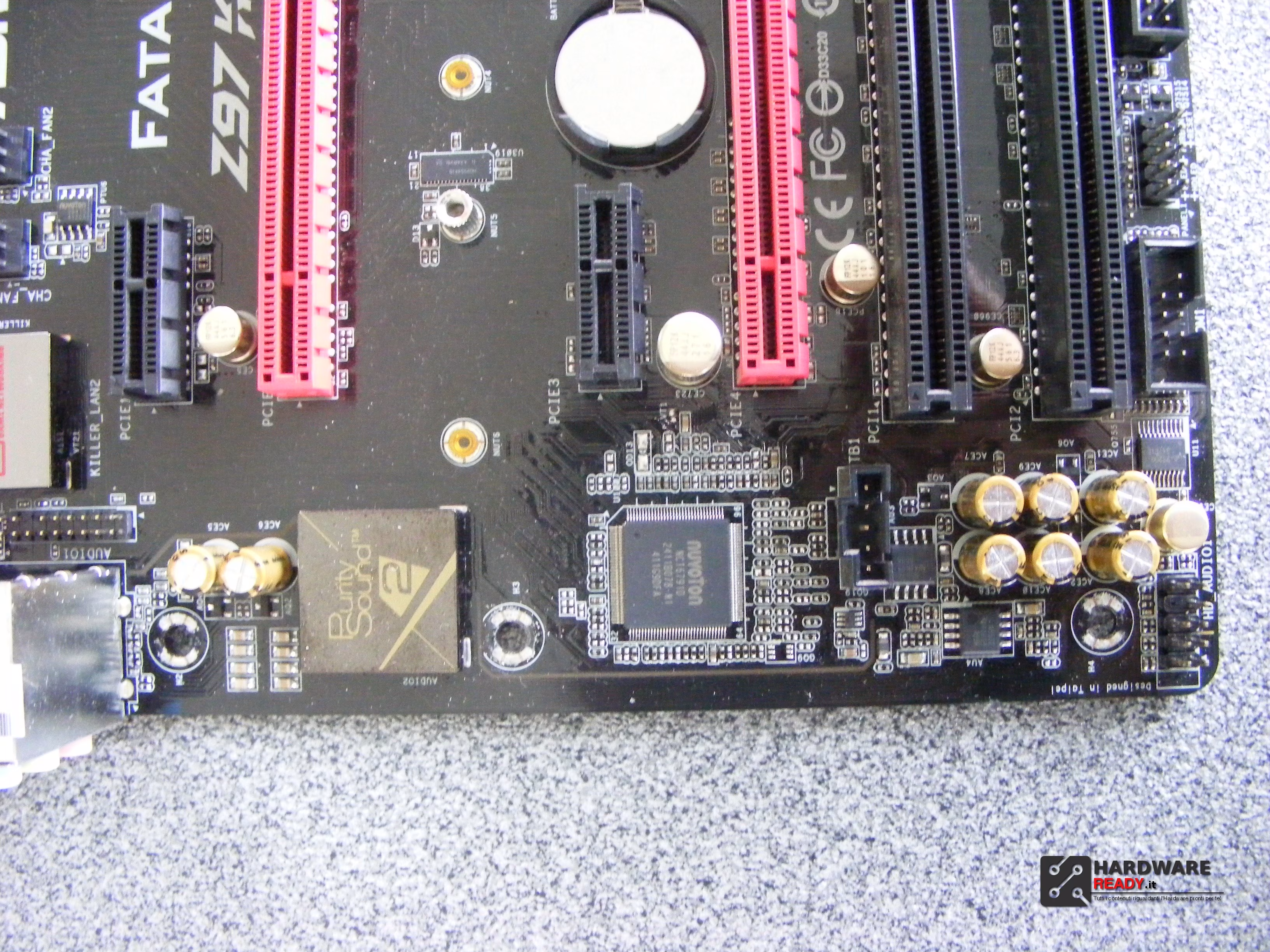

La sezione Audio Purity Sound TM 2 è affidata ad un Chip Realtek ALC 1150 che si trova isolato dalla scheda madre e con protezione EMI, che offre 115dB SNR con cuffie fino a 600 ohm.
In fine ASRock ha equipaggiato la Fatal1ty con con un Chip Killer E2200 NIC che con Advanced Stream Detect™ diminuisce il Lag “offrendo prestazioni di rete più veloci per applicazioni basate su UDP rapido (User Datagram Protocol), come i giochi on-line e lo streaming multimediale di alta qualità”.
Ecco la classica scatola dal Design accattivante con in mostra le innumerevoli peculiarità e tecnologie di cui è munita la Fatal1ty Killer Z97 Super Alloy.
Sul posteriore della confezione è presente una dettagliata ed illustrata presentazione del prodotto.

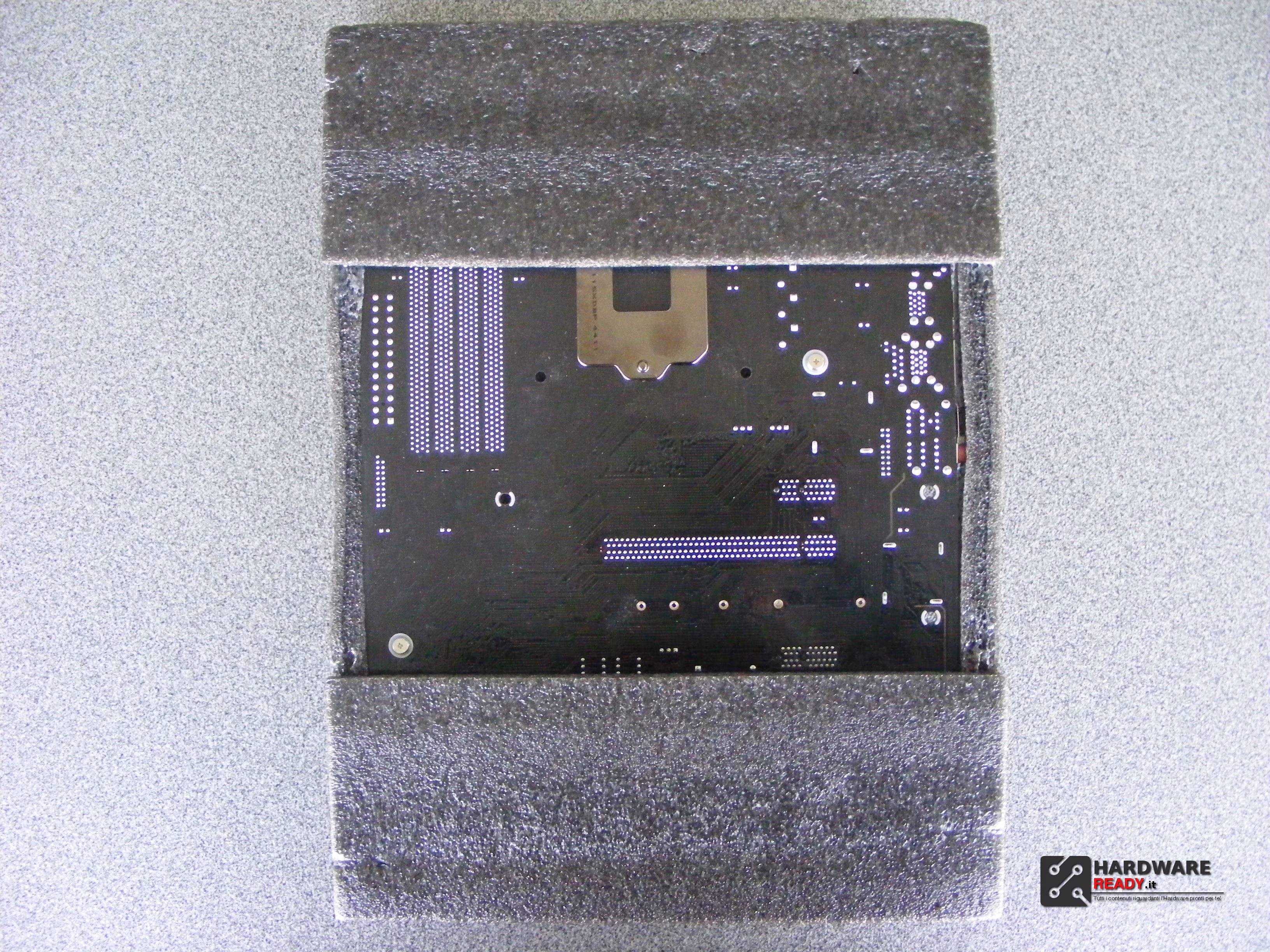

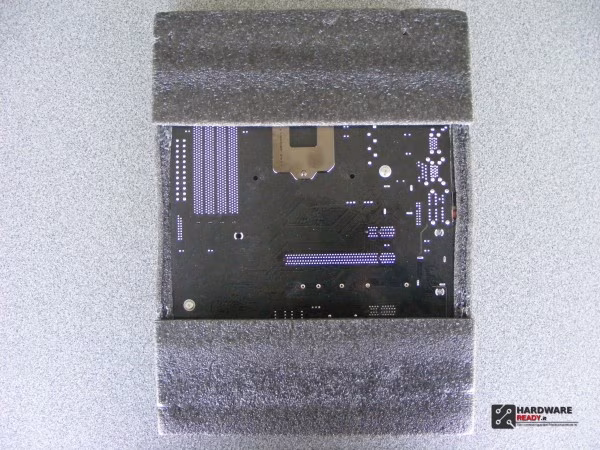

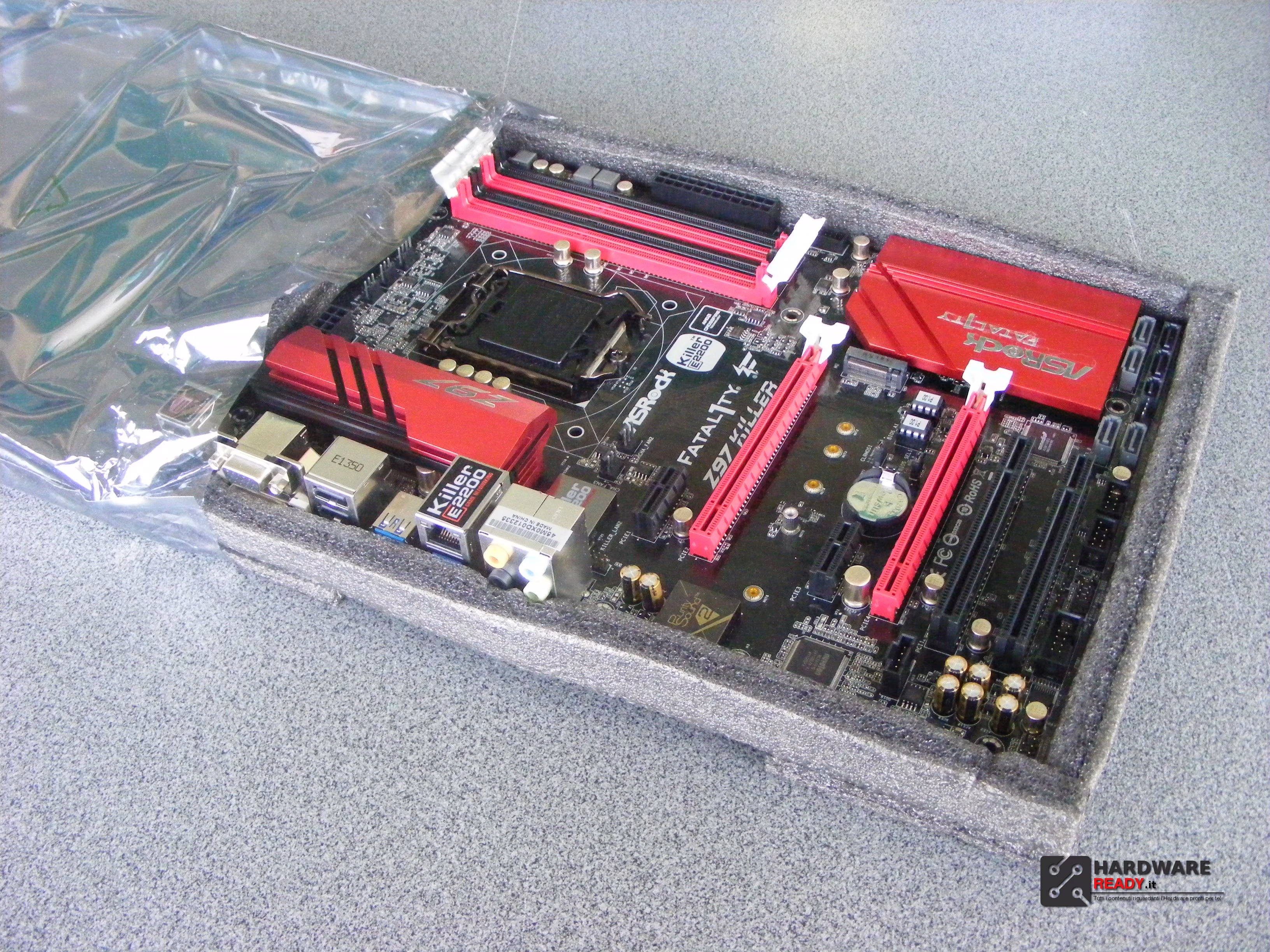

Una volta aperto lo scatolo troviamo la Scheda Madre in un’ottimo imballo, oltre alla solita plastica nella quale è avvolta ed è presente una struttura in spugna che la protegge dal basso e dei lati.

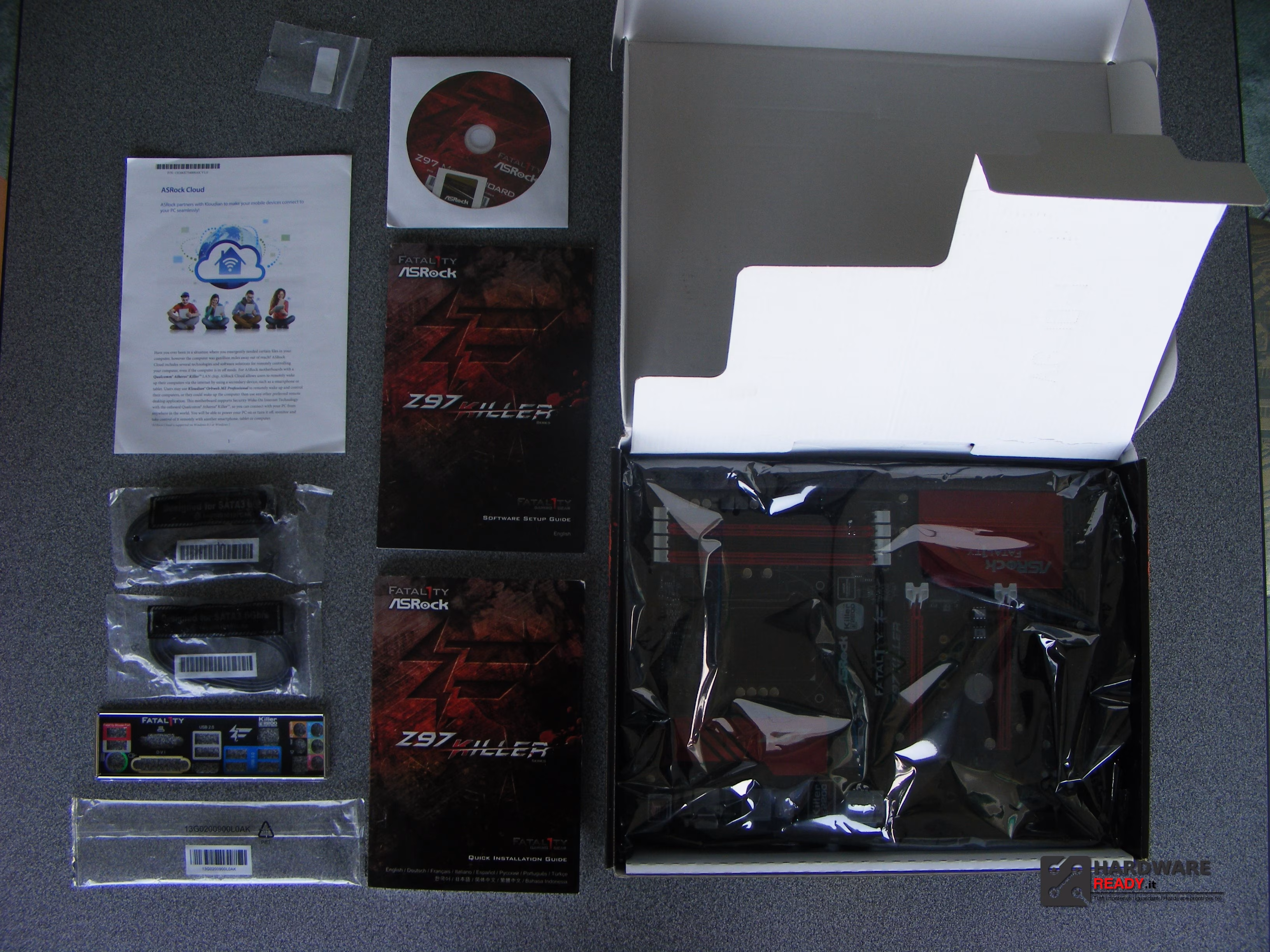

Il Bundle è composto da: 2 cavi SATA 6Gbps, 1 SLI bridge, 1 vite per M.2 per SSD (NGFF) ed il pannello I/O , oltre ai vari User guide e iCloud Guide.

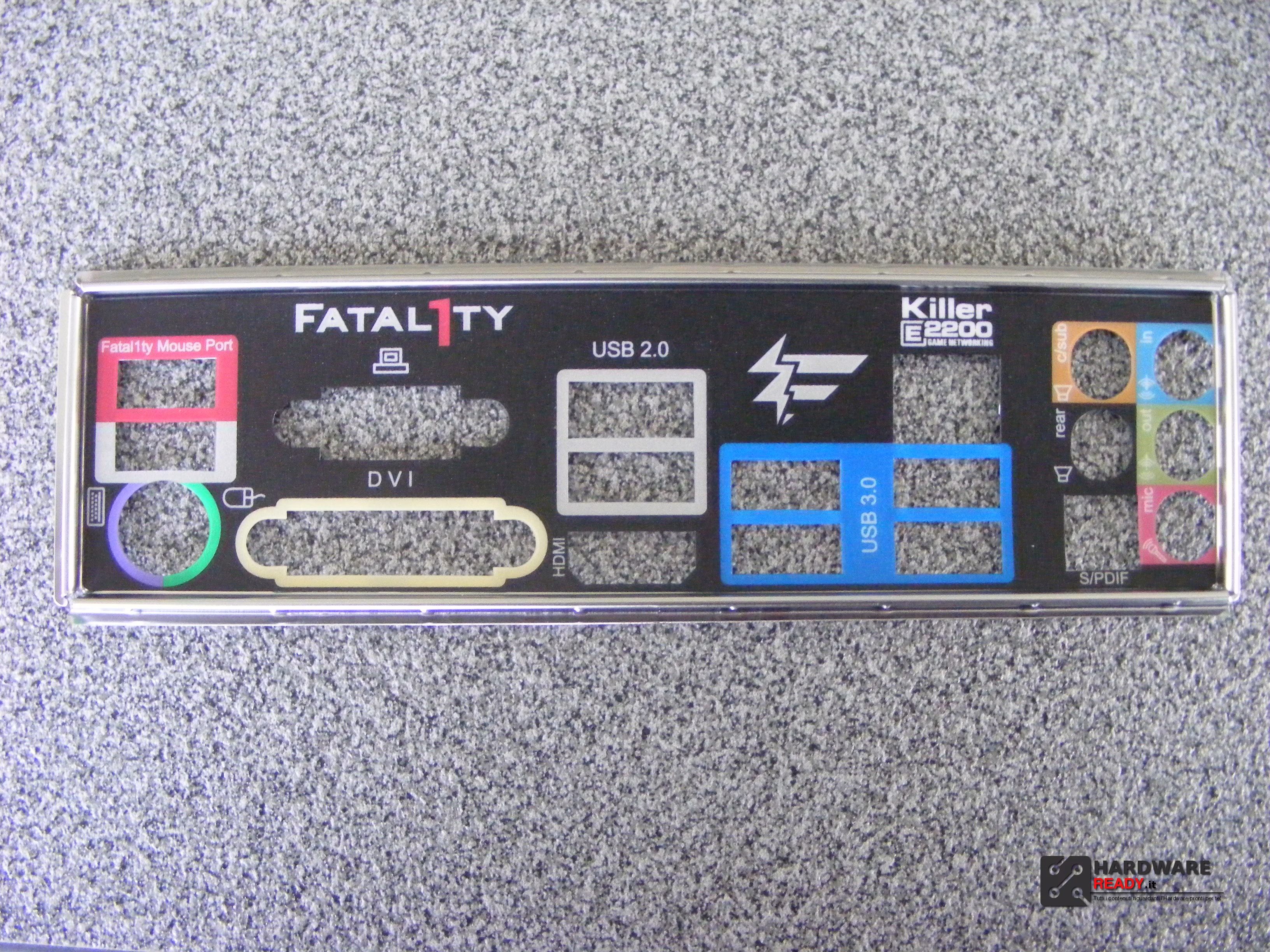

Intuitivo e colorato in base al tipo di connettore il pannello I/O.

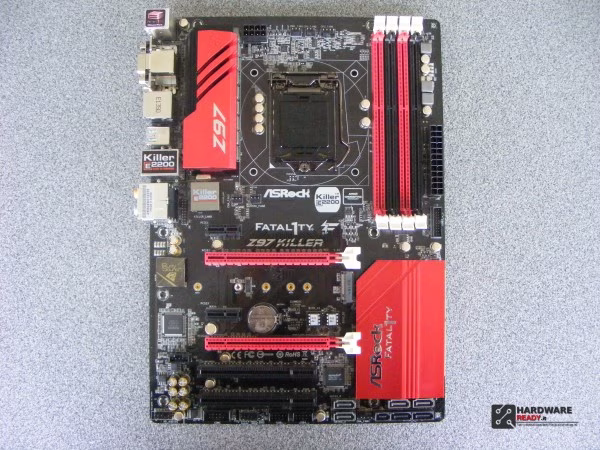

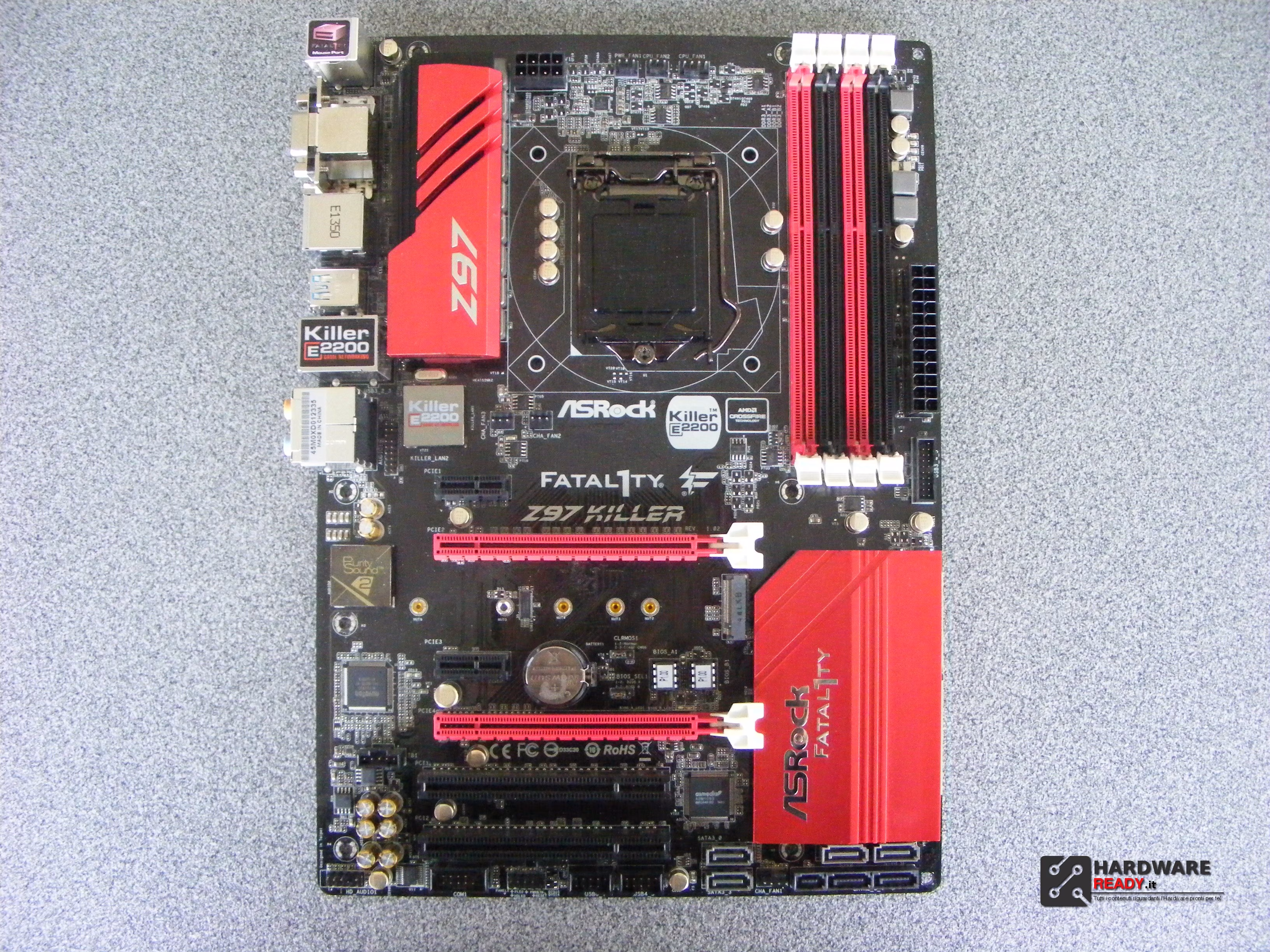

Nel complesso la Motherboard si presenta con un Design semplice e lineare in un formato ATX ricco di tecnologia.

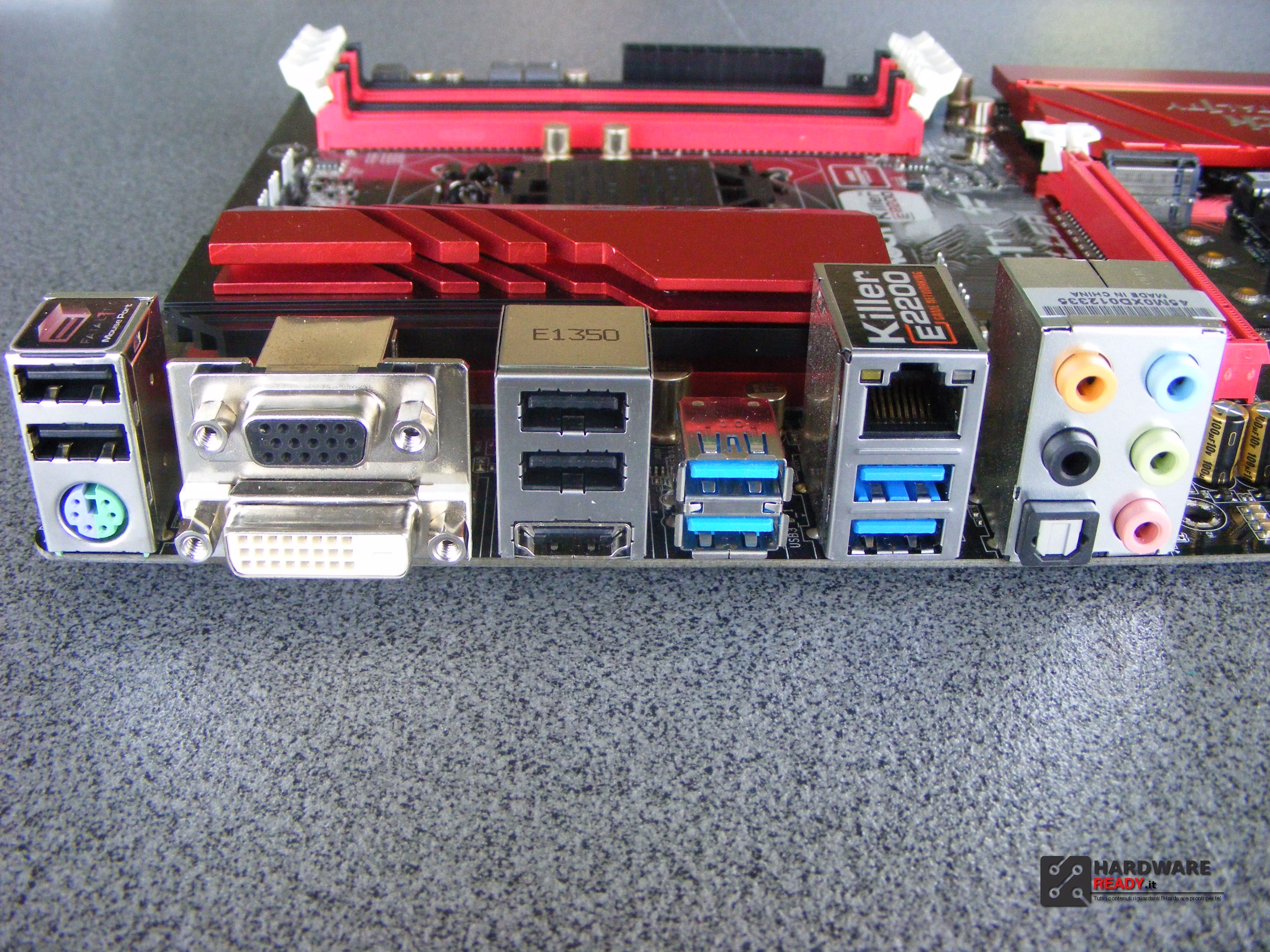

Il pannello posteriore è composto da (in ordine da sinistra a destra):
1 PS2; quattro porte USB 2.0; 3 uscite video VGA; DVI e HDMI; quattro USB 3.0; una Ethernet Gigabit; una uscita ottica coassiale e le 5 analogiche analogiche Audio (da stereo fino al Surroud 7.1).

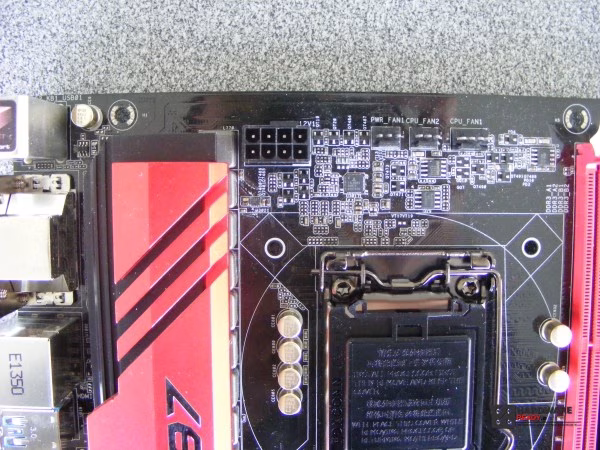

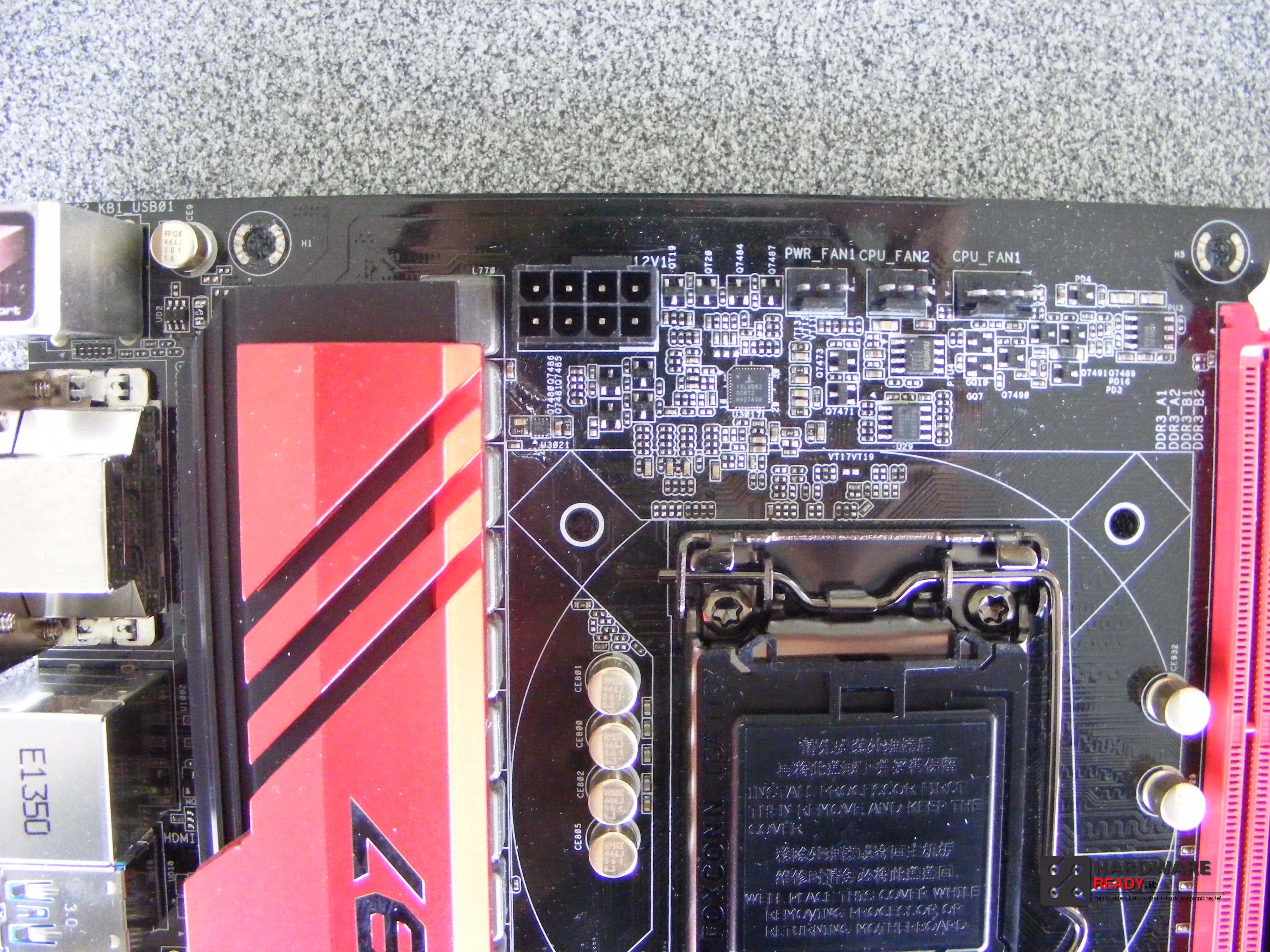

L’alimentazione 8 PIN del processore con affianco 3 connettori FAN.
La Fatal1ty è compatibile con Xtreme Memory Profile (XMP) 1.3 e supporta RAM DDR3 da 1333/1600 MHz fino a 3200 in O.C.

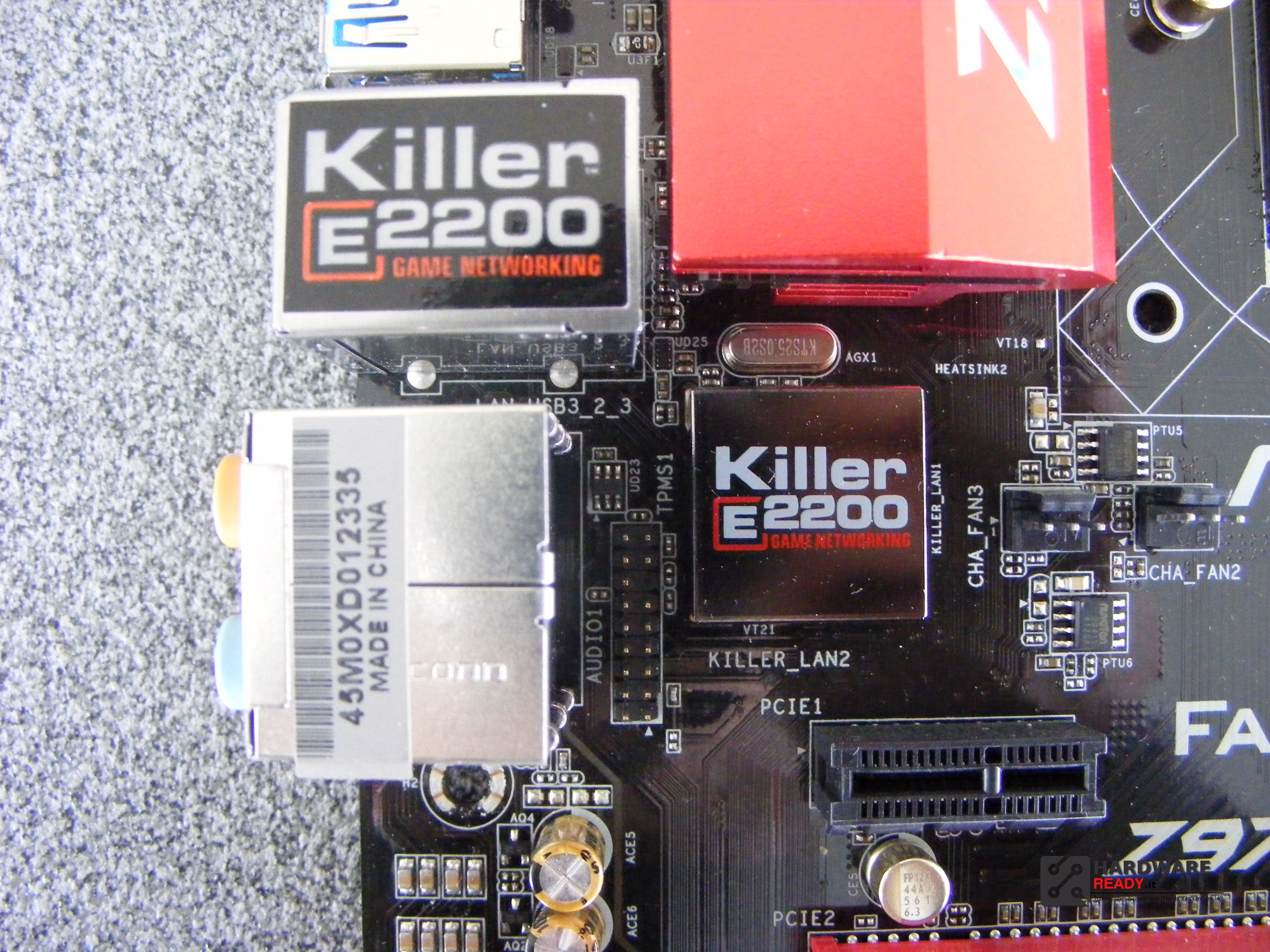

Nel dettaglio il Chip e la porta LAN Killer E2200 che i Gamers apprezzeranno…
Sulla destra del Chip Killer E2200 sono presenti altri 2 CHA_FAN.

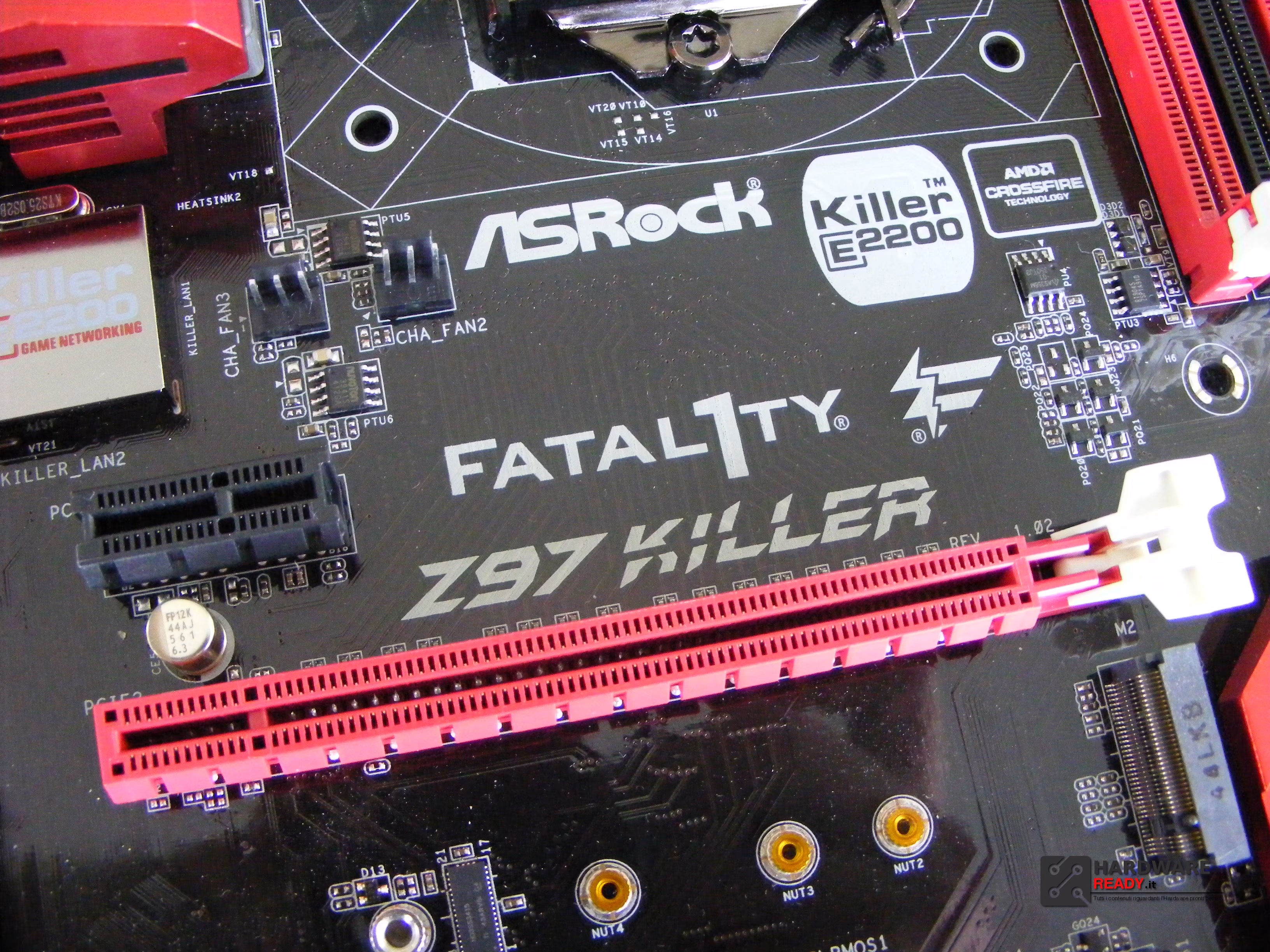

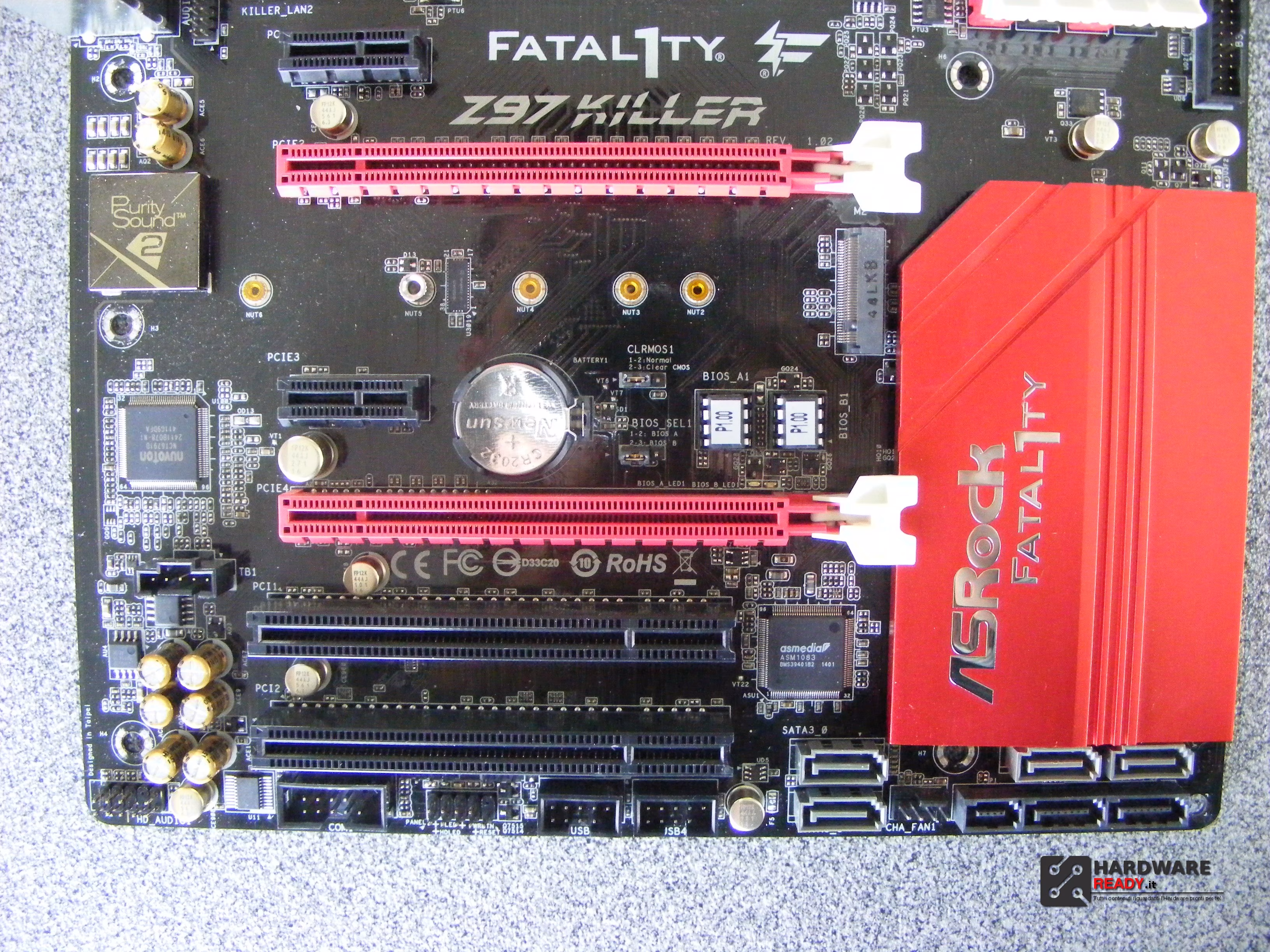

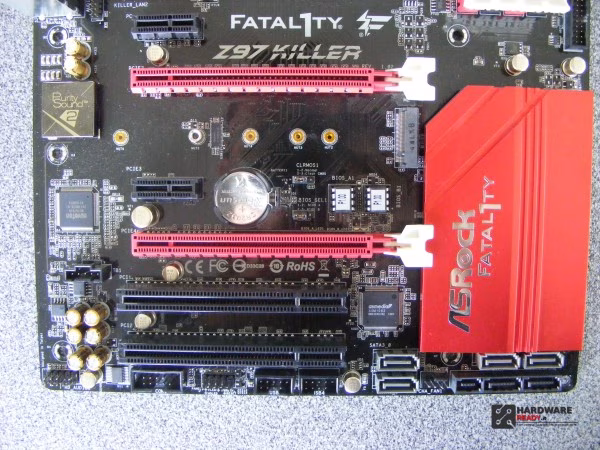

In bella vista i vari loghi stampati sul PCB e presenti appena sopra il primo PCI altri 2 canali CHA_FAN.

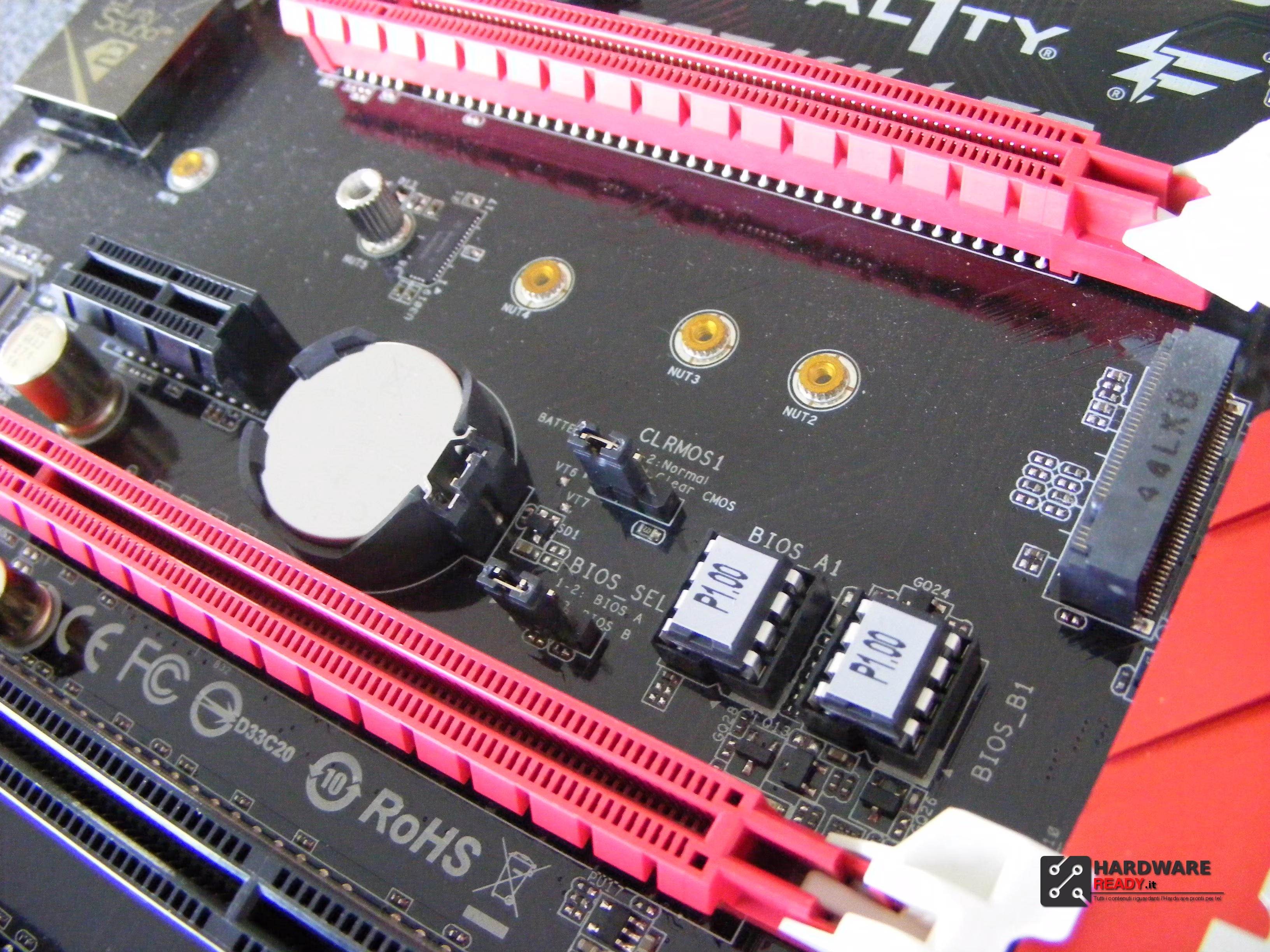

Al centro il connettore M.2 per le SSD NGFF (fino a 10 Gbps) con i vari fori a seconda del formato di lunghezza della stessa.

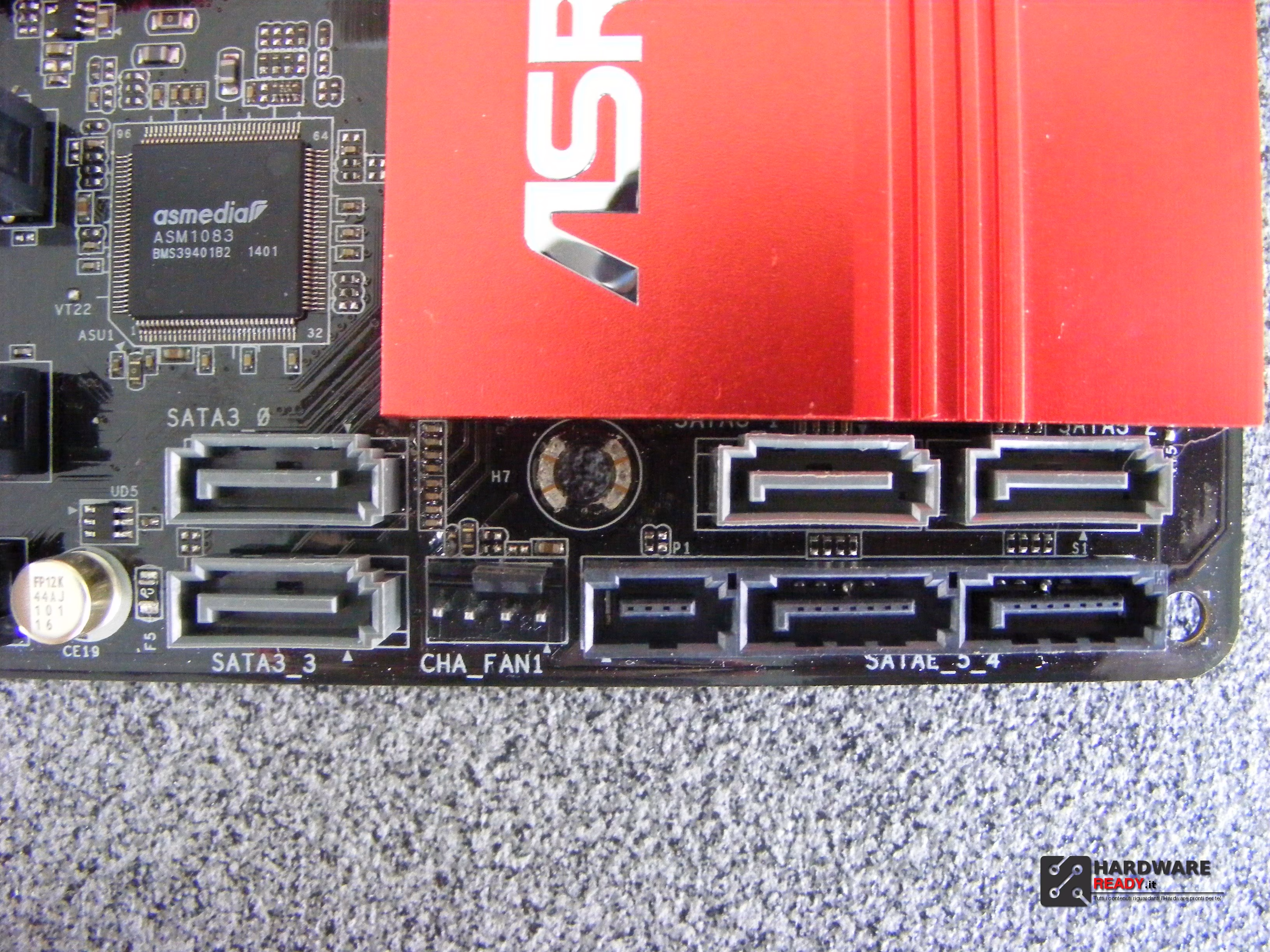

Nell’angolo in basso a destra sono presenti i 6 connettori SATA (quattro di queste SATA III), con il SATA Express (ricordiamo che sono interamente gestiti dal PCH del Chipset Z97) e l’ultimo CHA_FAN per un totale di 6 canali per ventole. Nella foto si scorge anche il Chip Asmedia ASM1083.

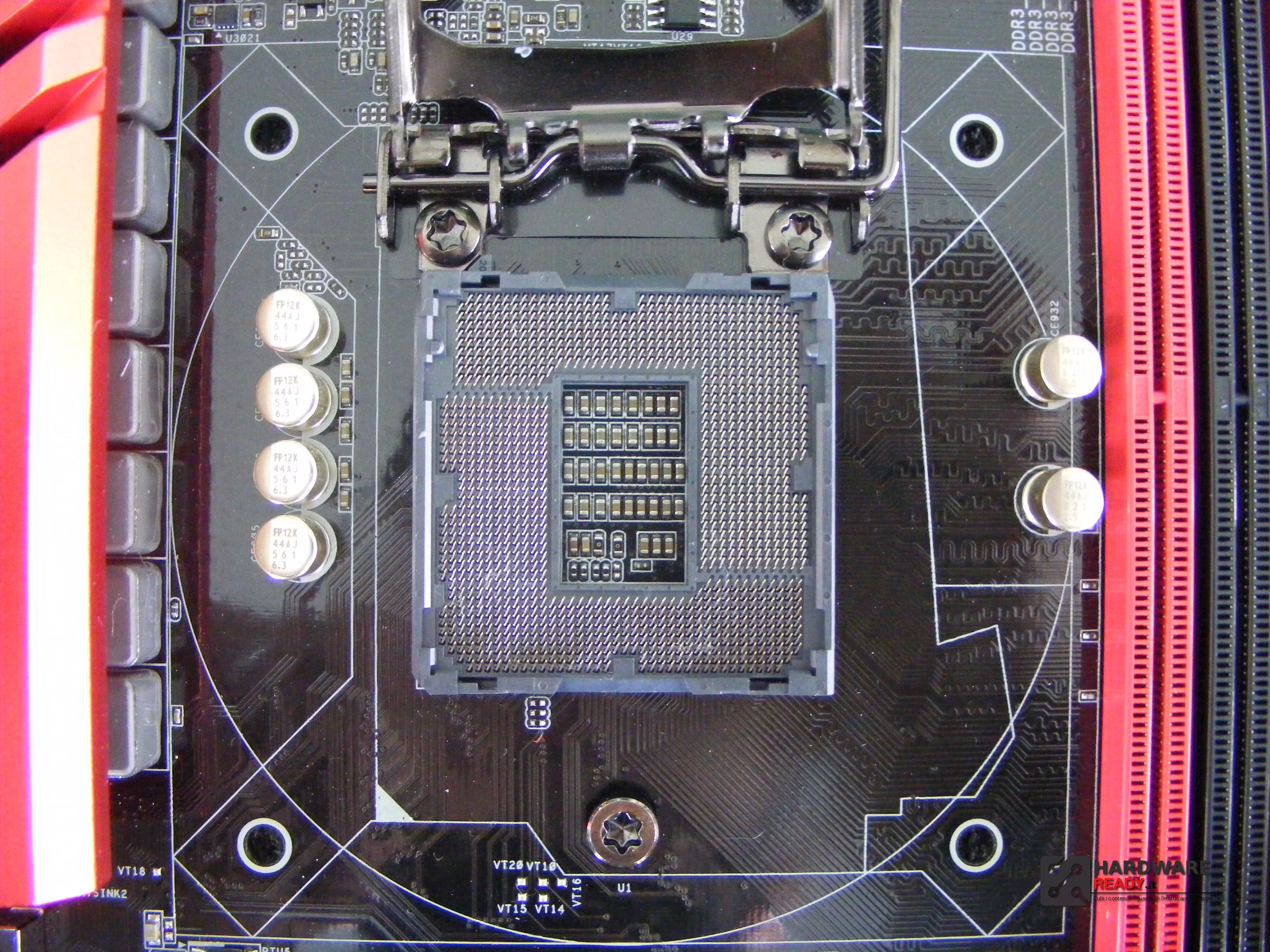

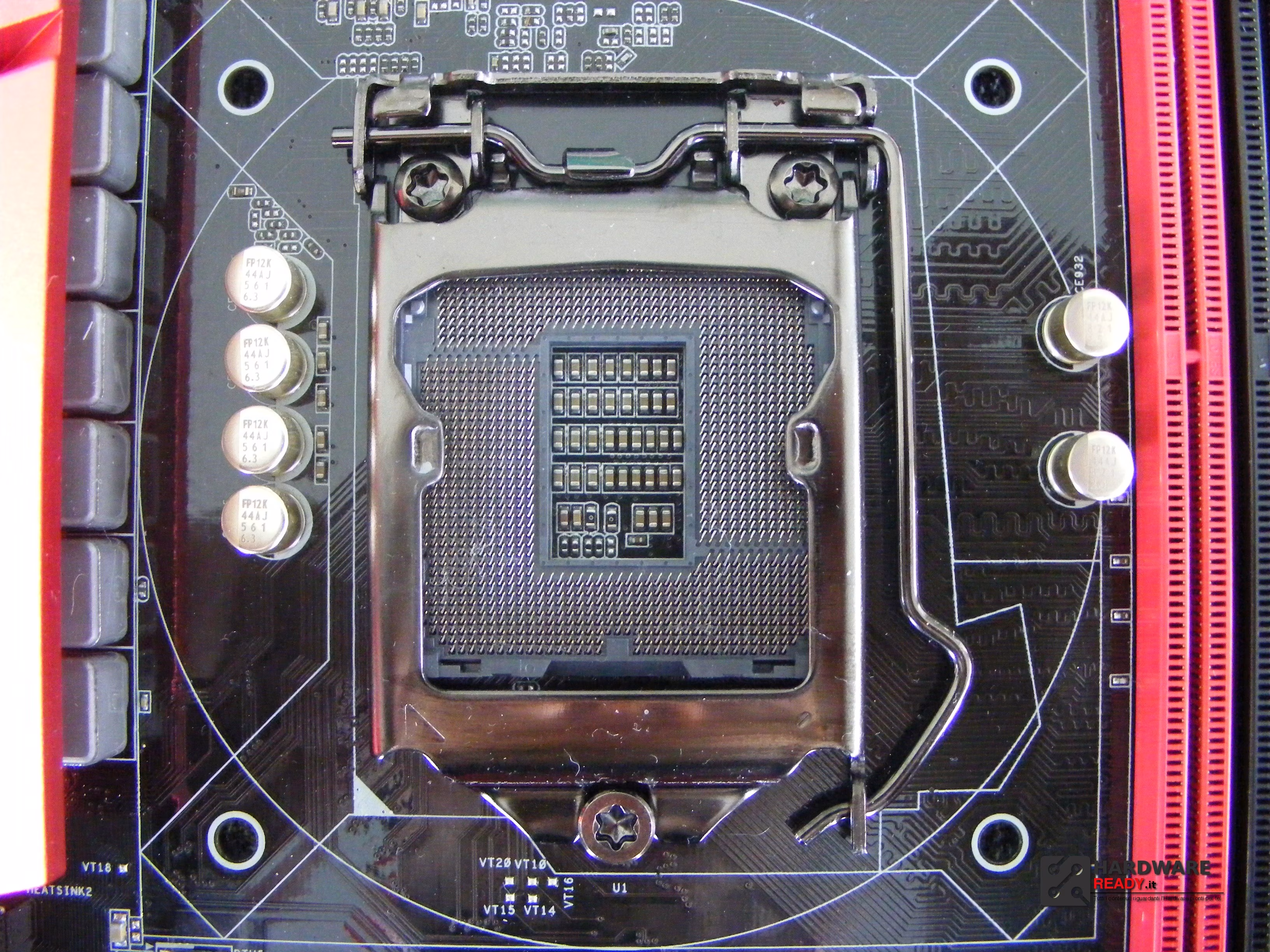

Ecco il socket nel dettaglio
L’aspetto della scheda madre è caratterizzato principalmente dal nero del nuovo PCB Sapphire nero zaffiro e dal rosso dei grossi dissipatori passivi, PCI e Slot DIMM delle RAM. Il tutto crea un’alone di mistero e dona aggressività al primo impatto visivo.

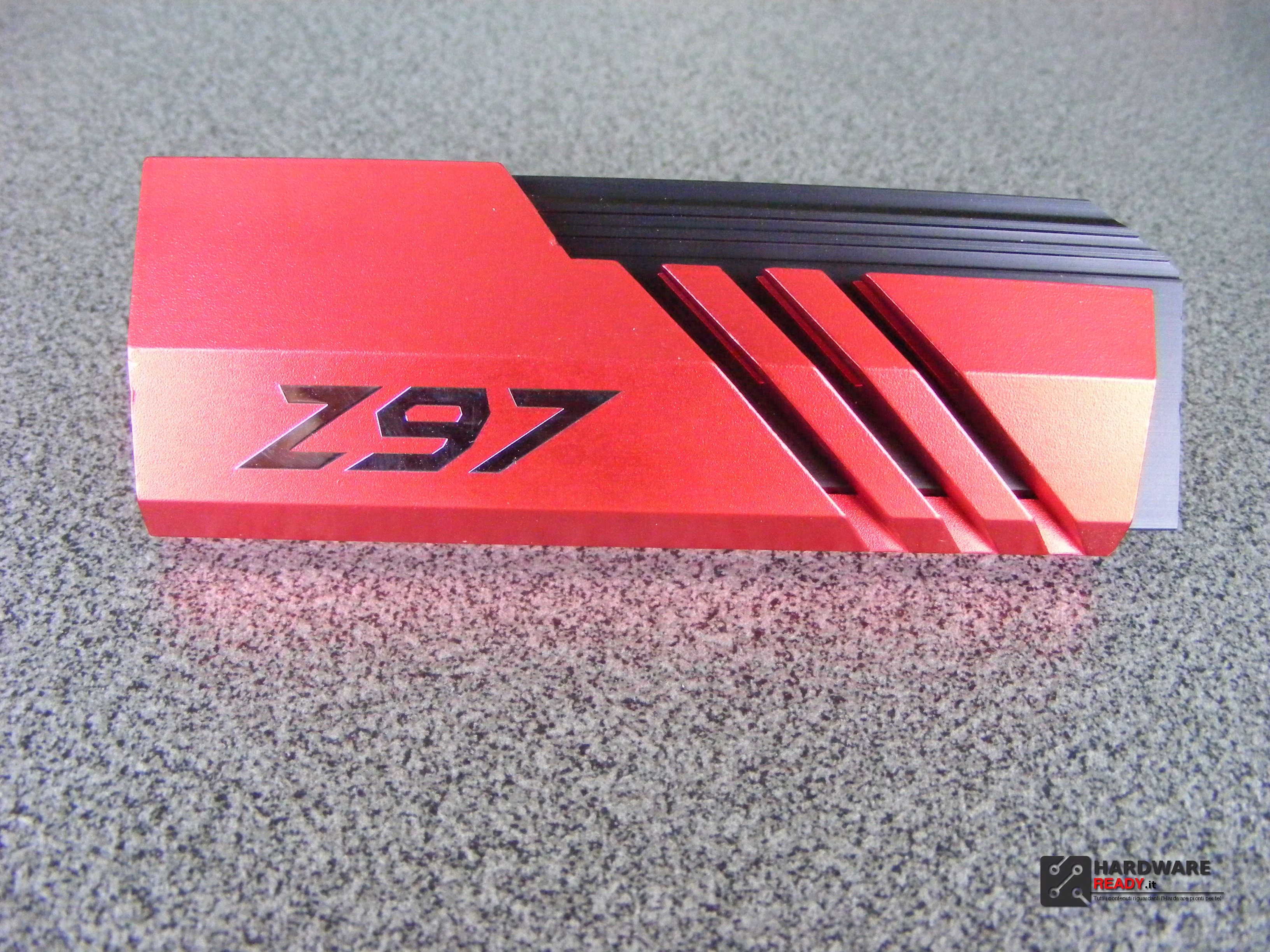

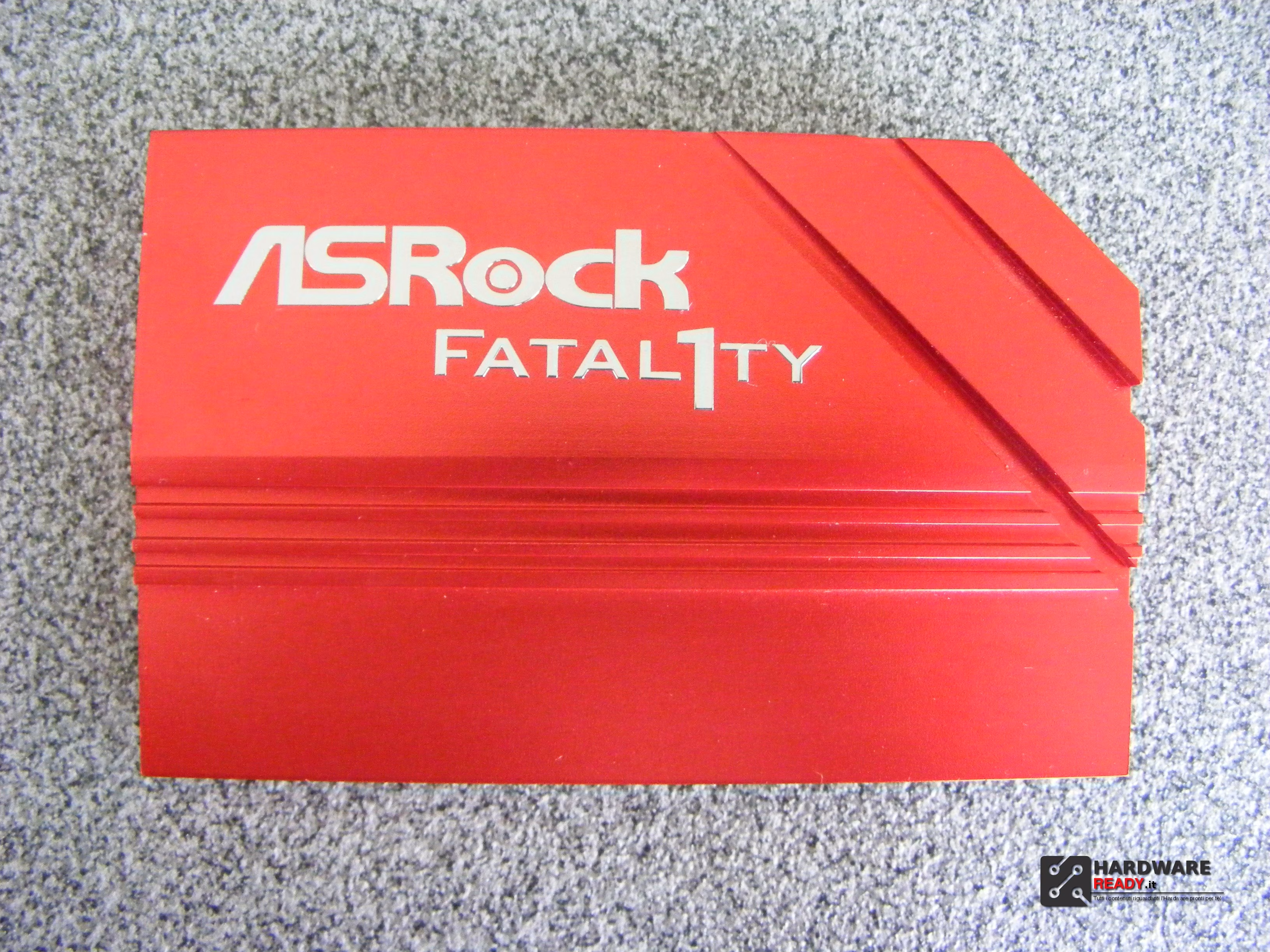

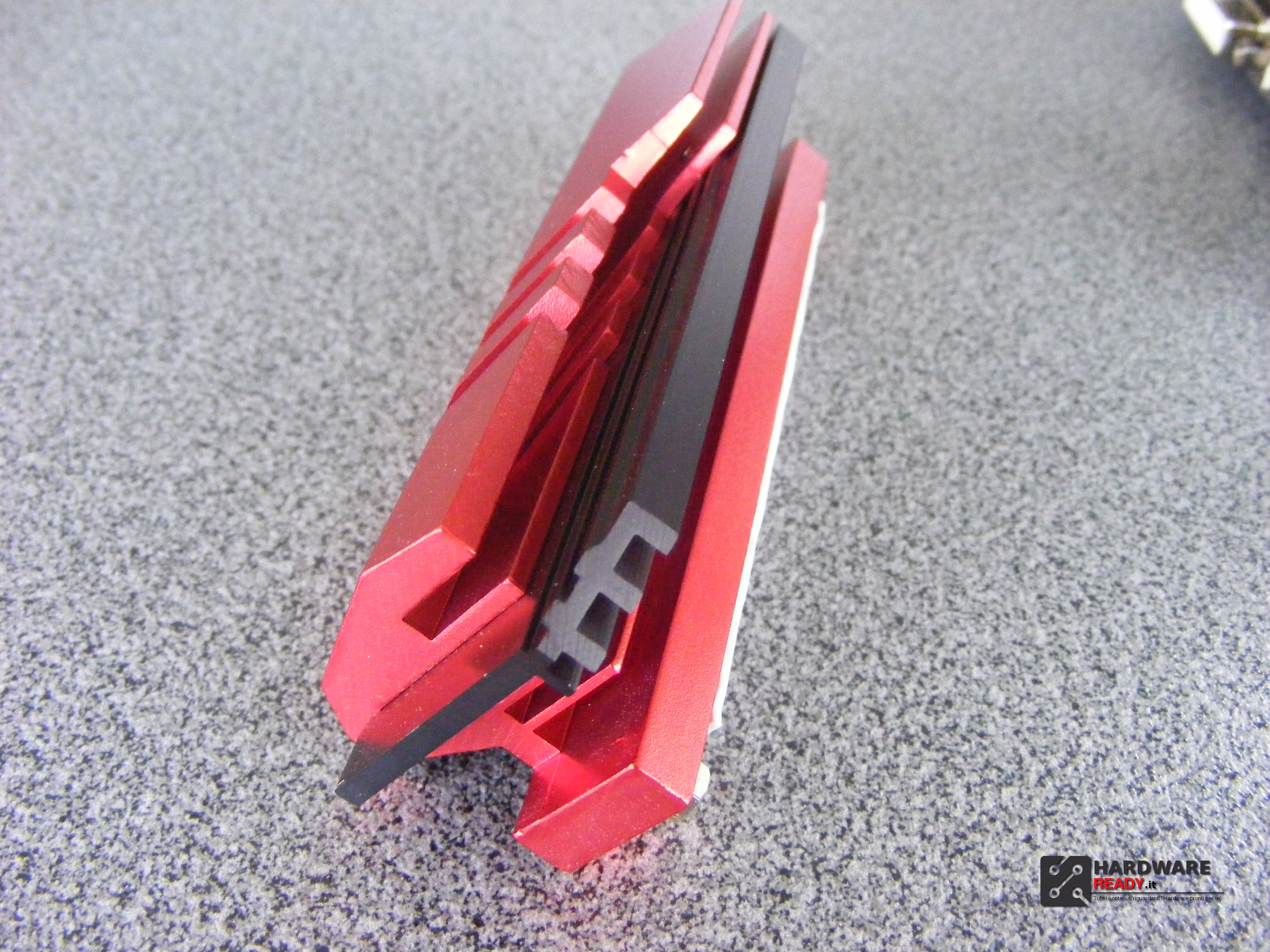

I dissipatori, oltre ad essere molto belli, sono di dimensioni imponenti e molto efficaci nella dissipazione stessa.

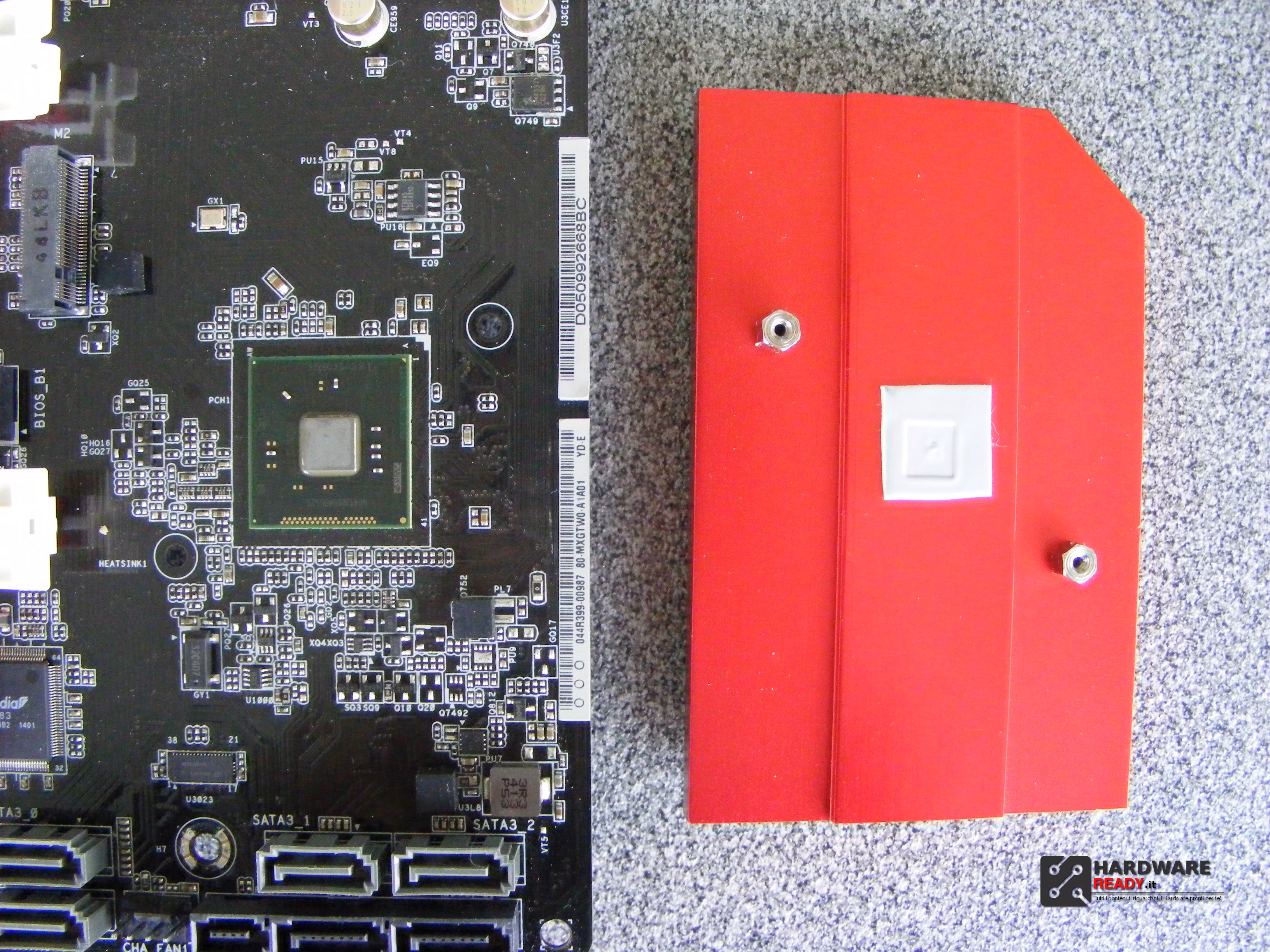

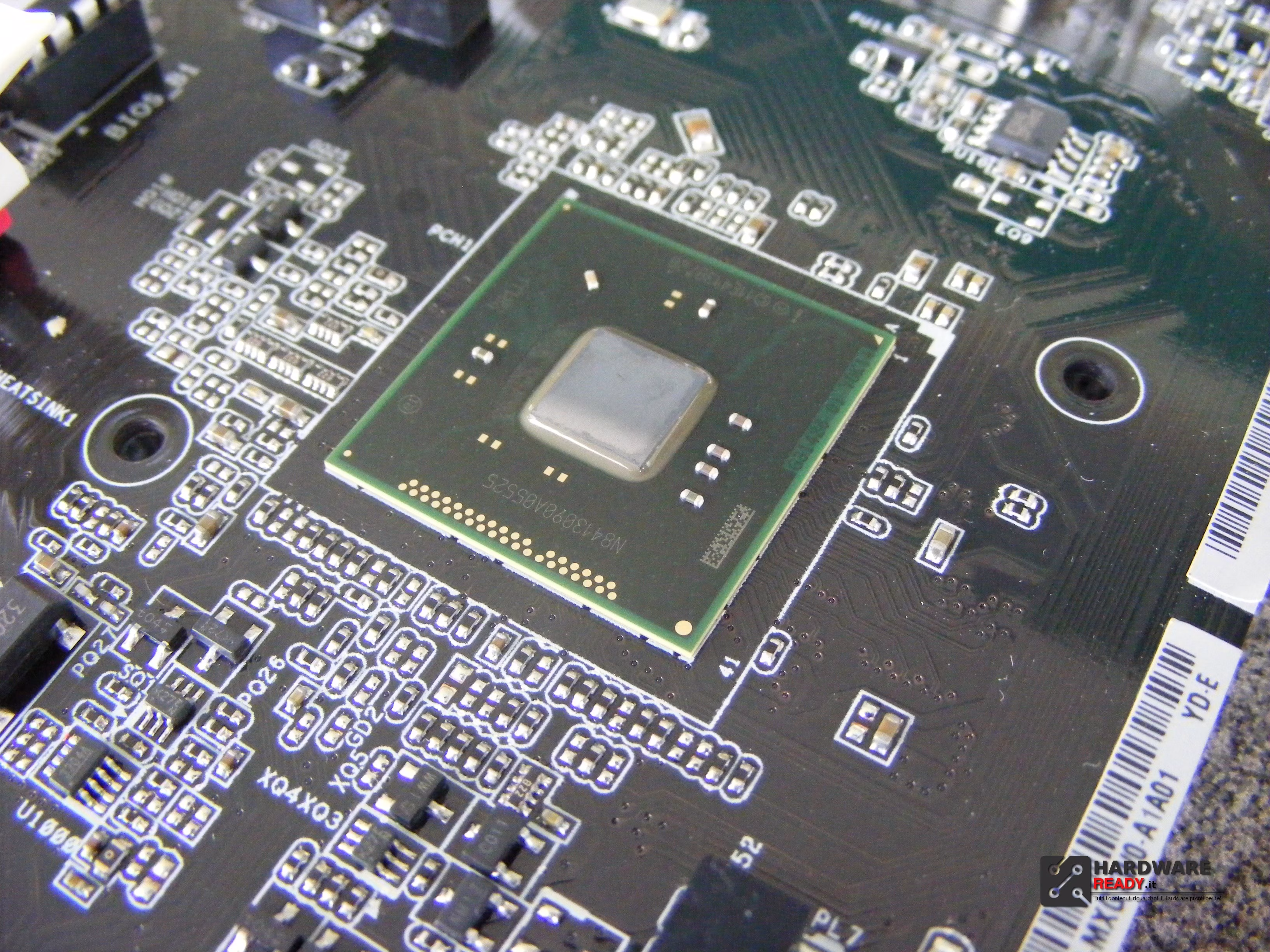

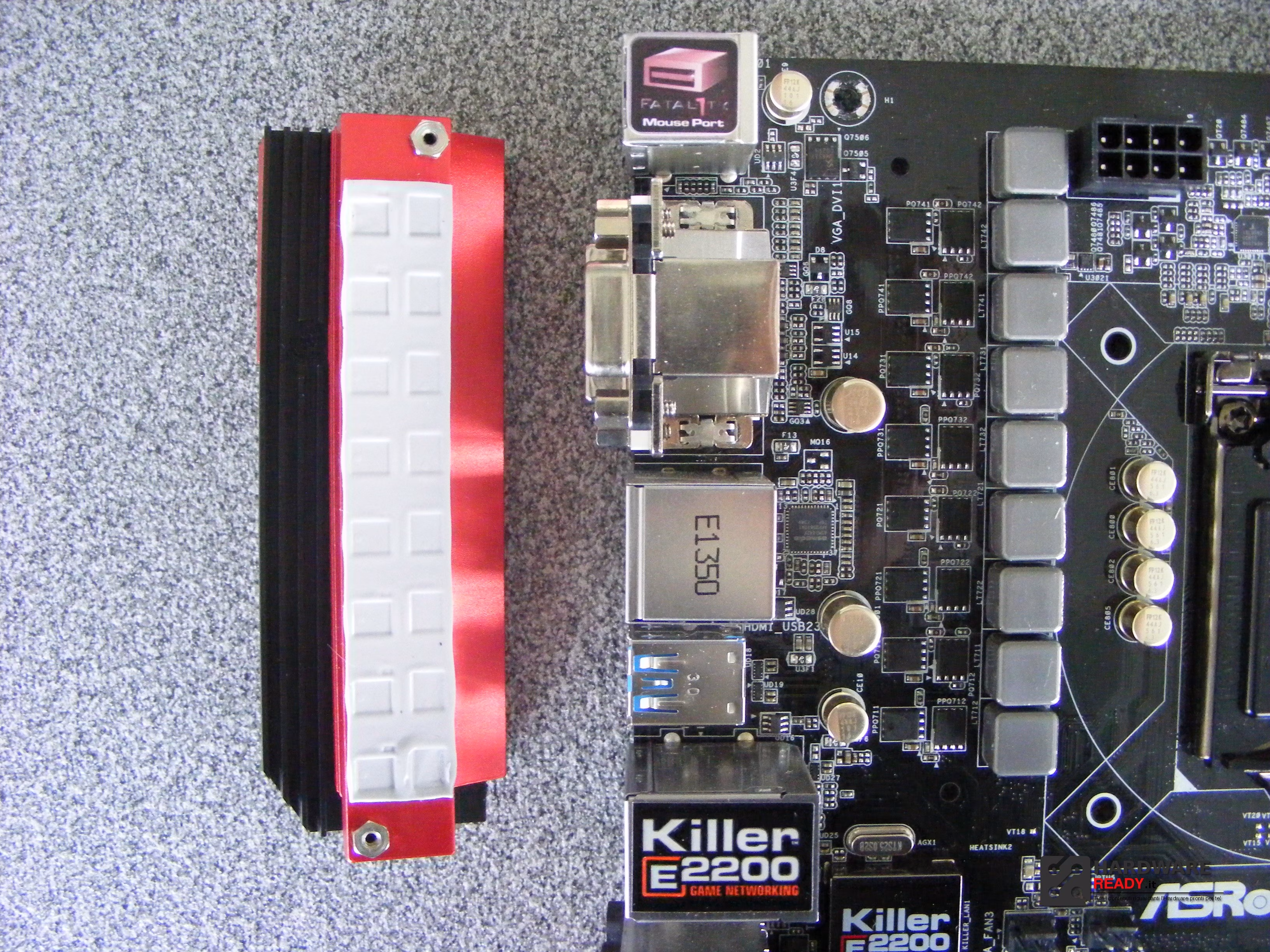

Una volta smontati i dissipatori viene allo scoperto l’intera sezione di alimentazione ed il PCH. Inoltre i dissipatori, per una maggiore efficienza nel dissipare date anche le grosse dimensioni, poggiano su due gommini contrapposti alle viti di fissaggio, ciò permette di essere uniformemente posato dei chip che generano calore.

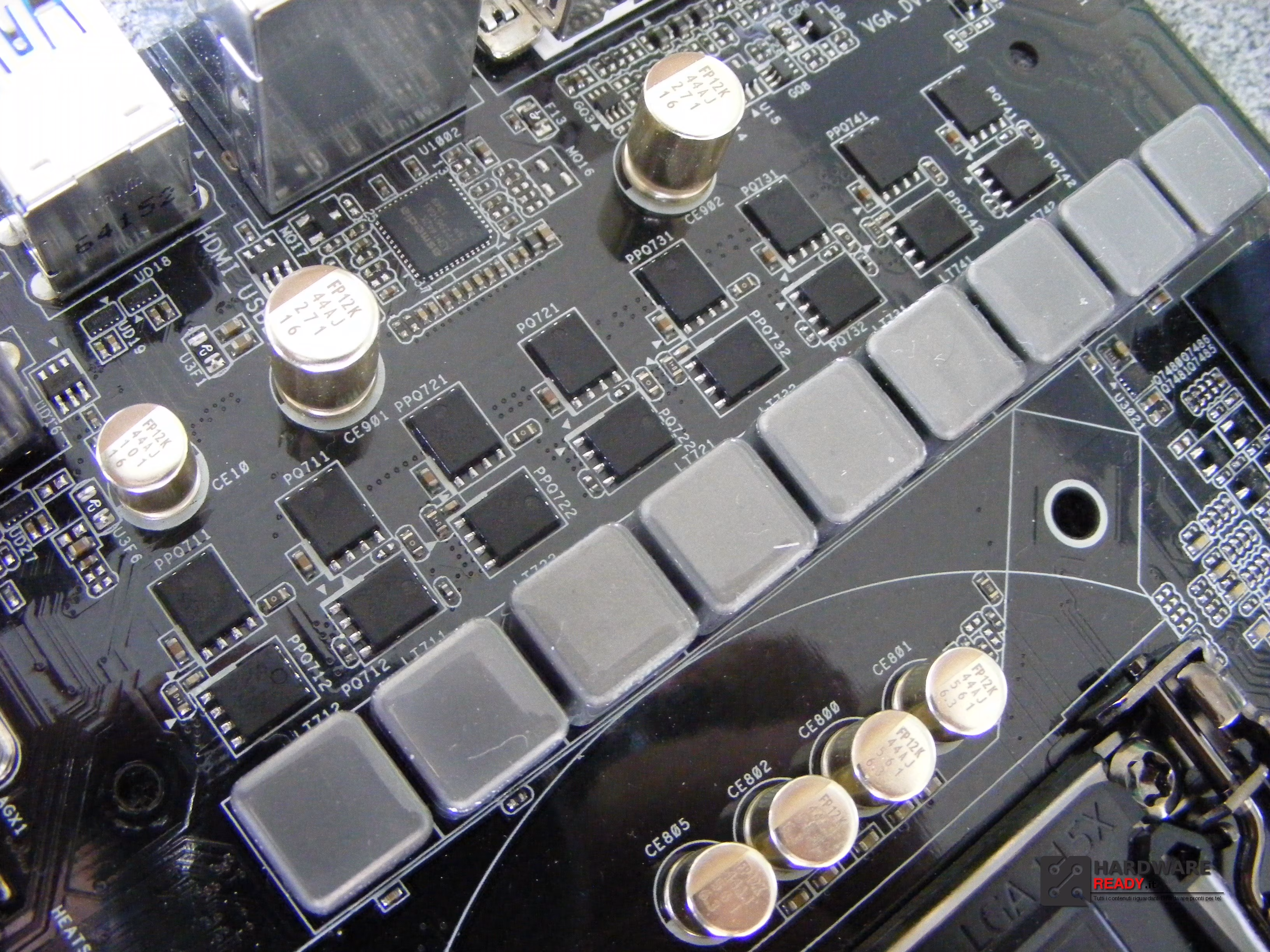

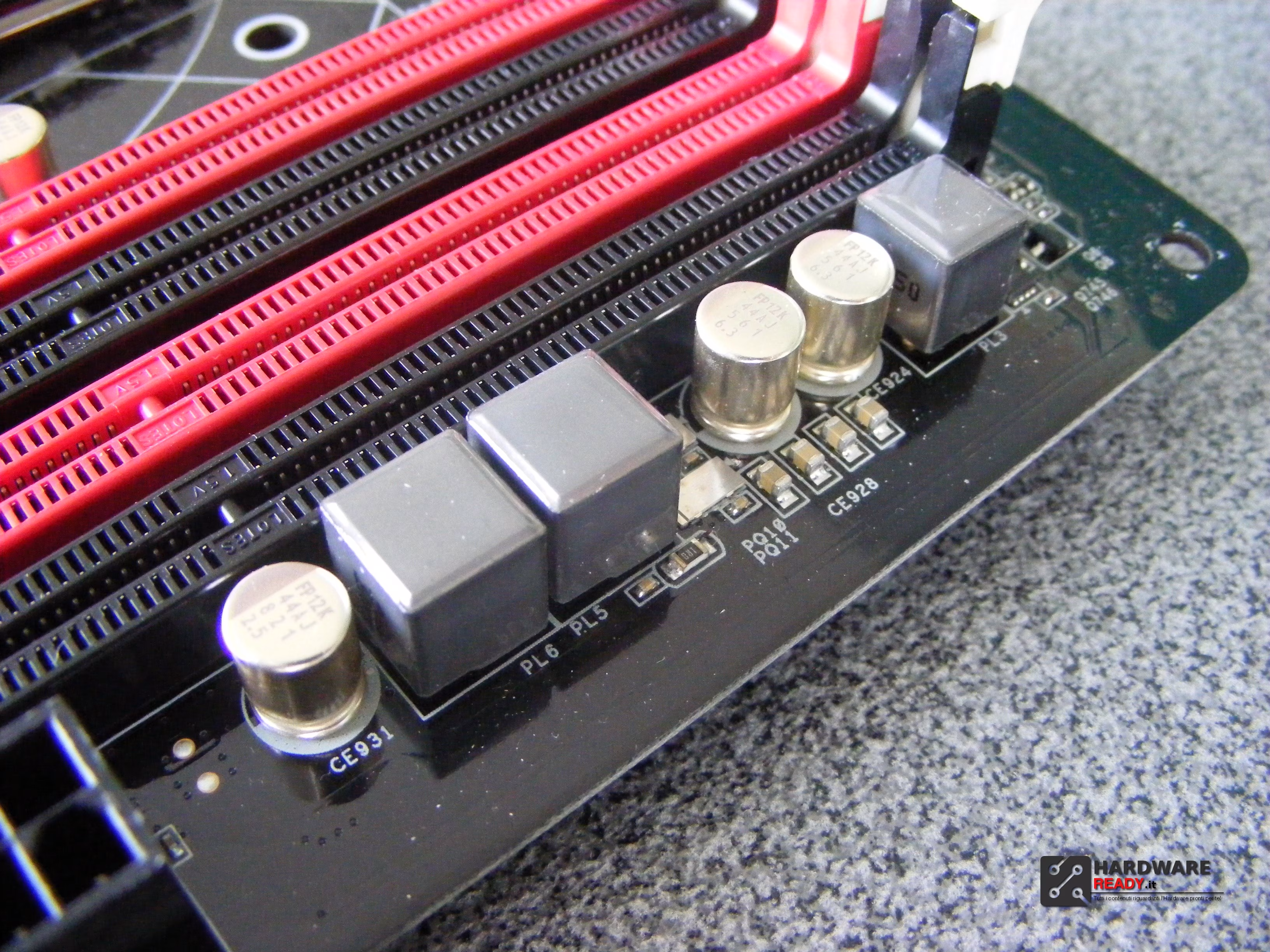

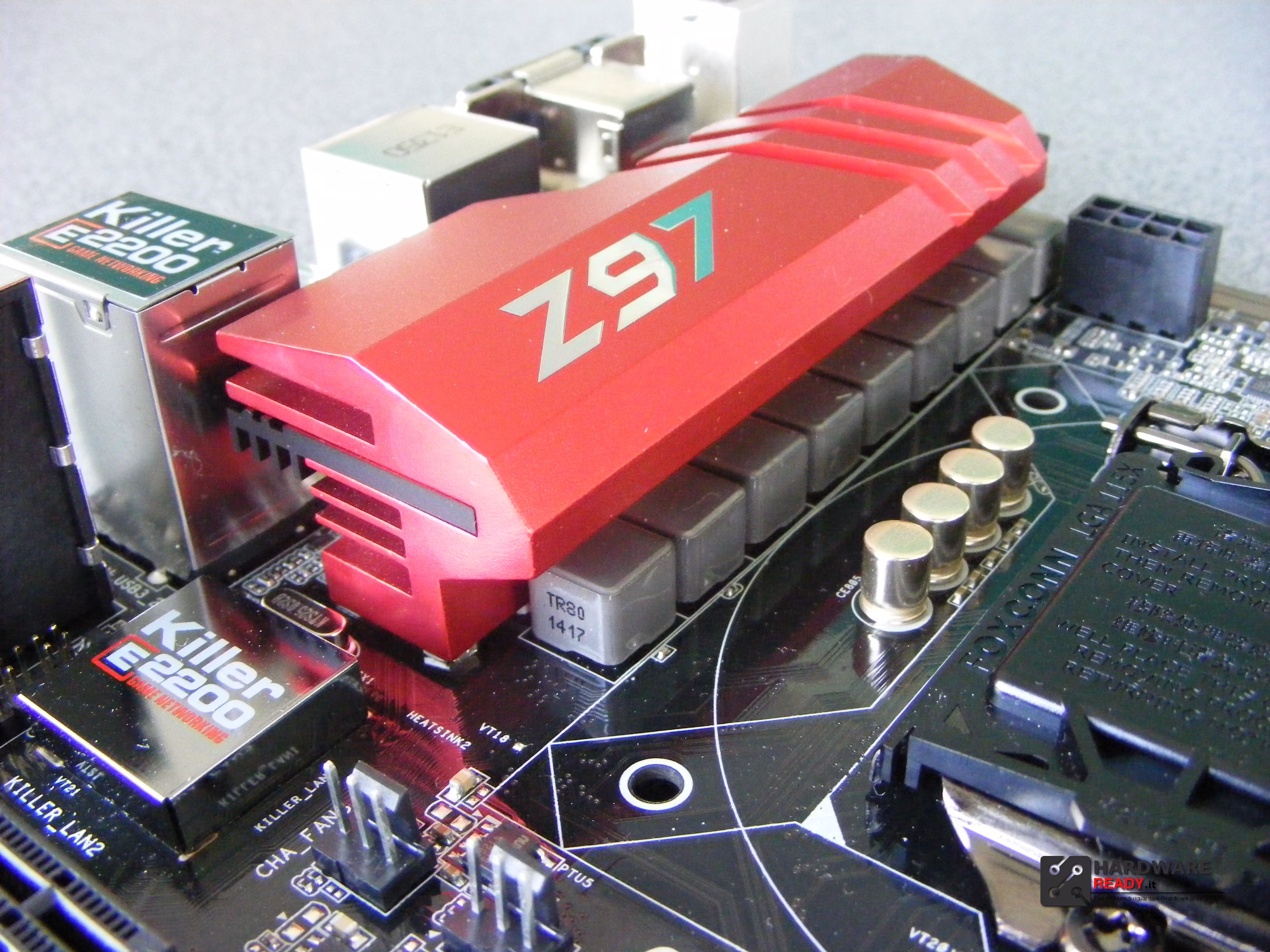

ASRock ha utilizzato i “Super Alloy 9 Chokes” molto robusti per l’alimentazione di 8+2 fasi digitali, dedicate alla CPU e due alle memorie. Ulteriori miglioramenti sono stati fatti sul DCR e con l’applicazione dei nuovi MOSFET NexFet.

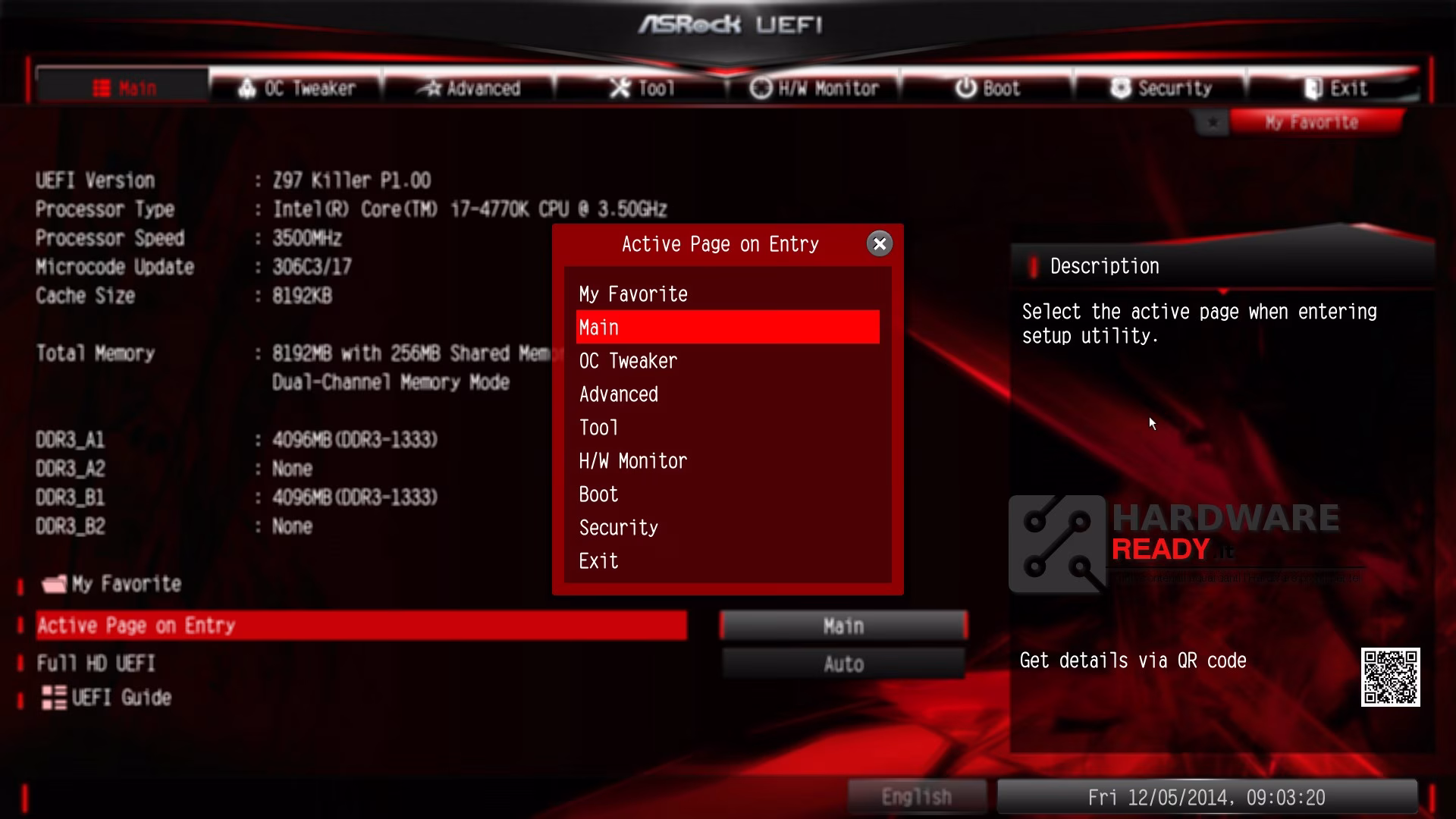

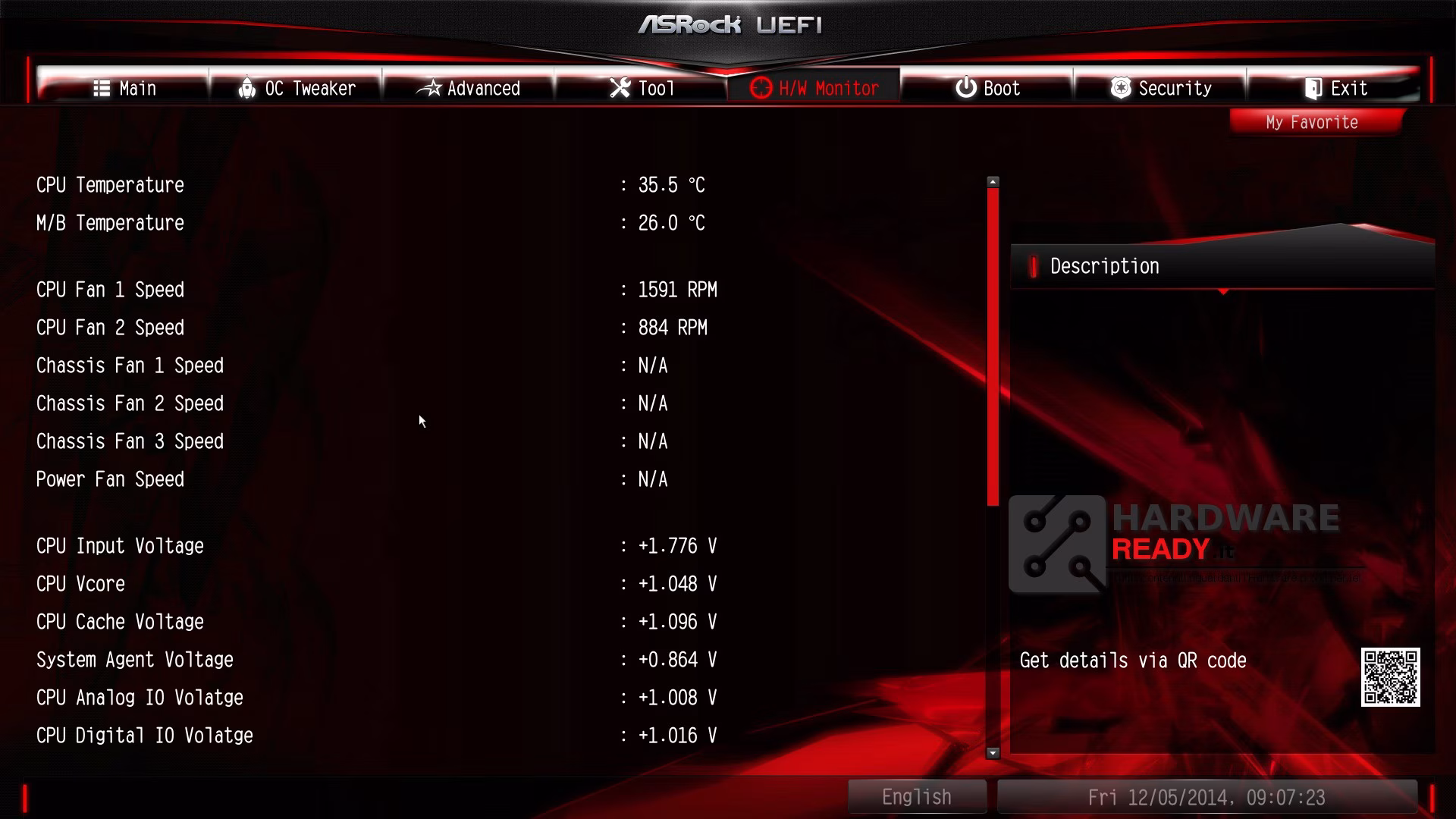

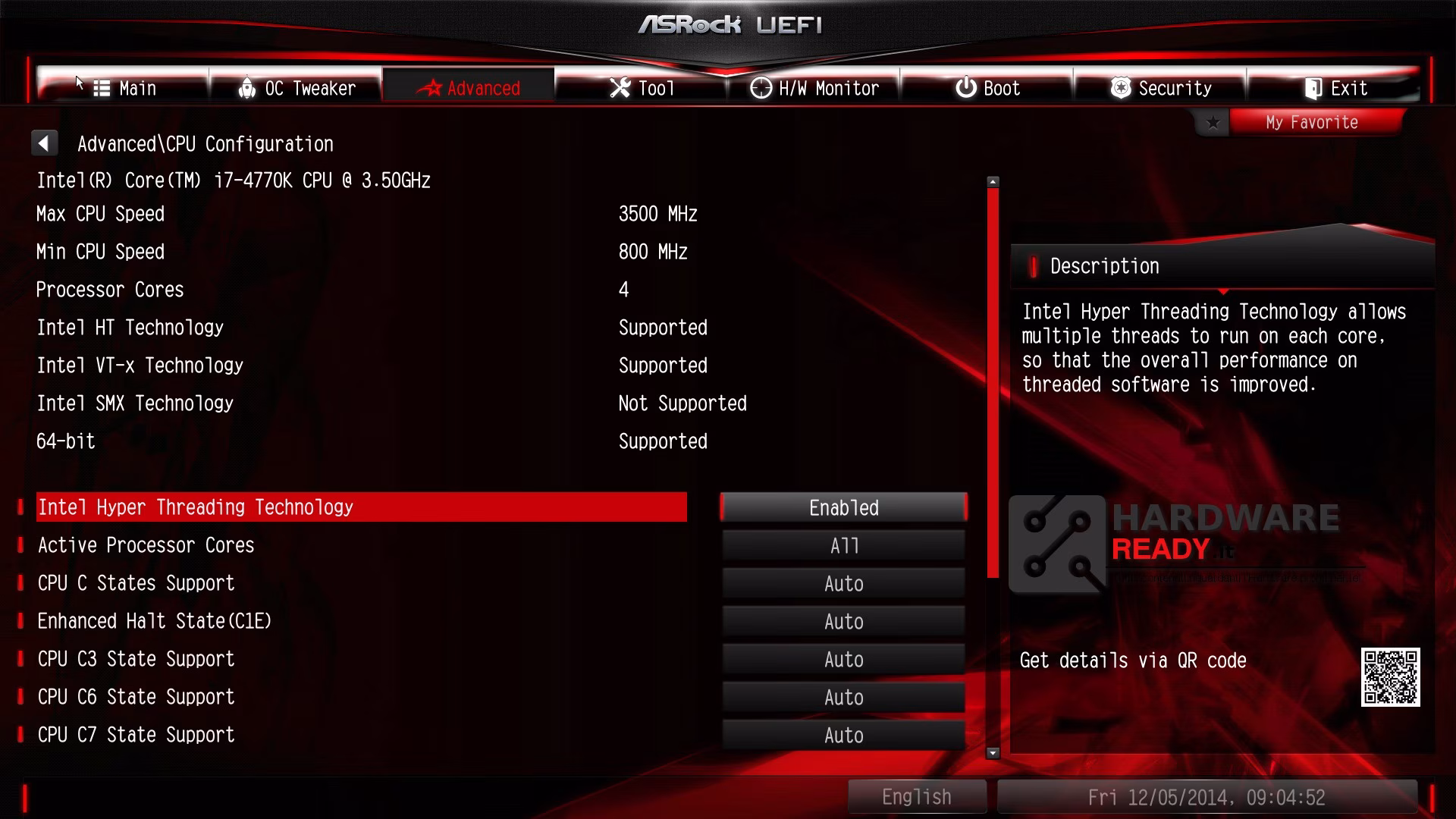

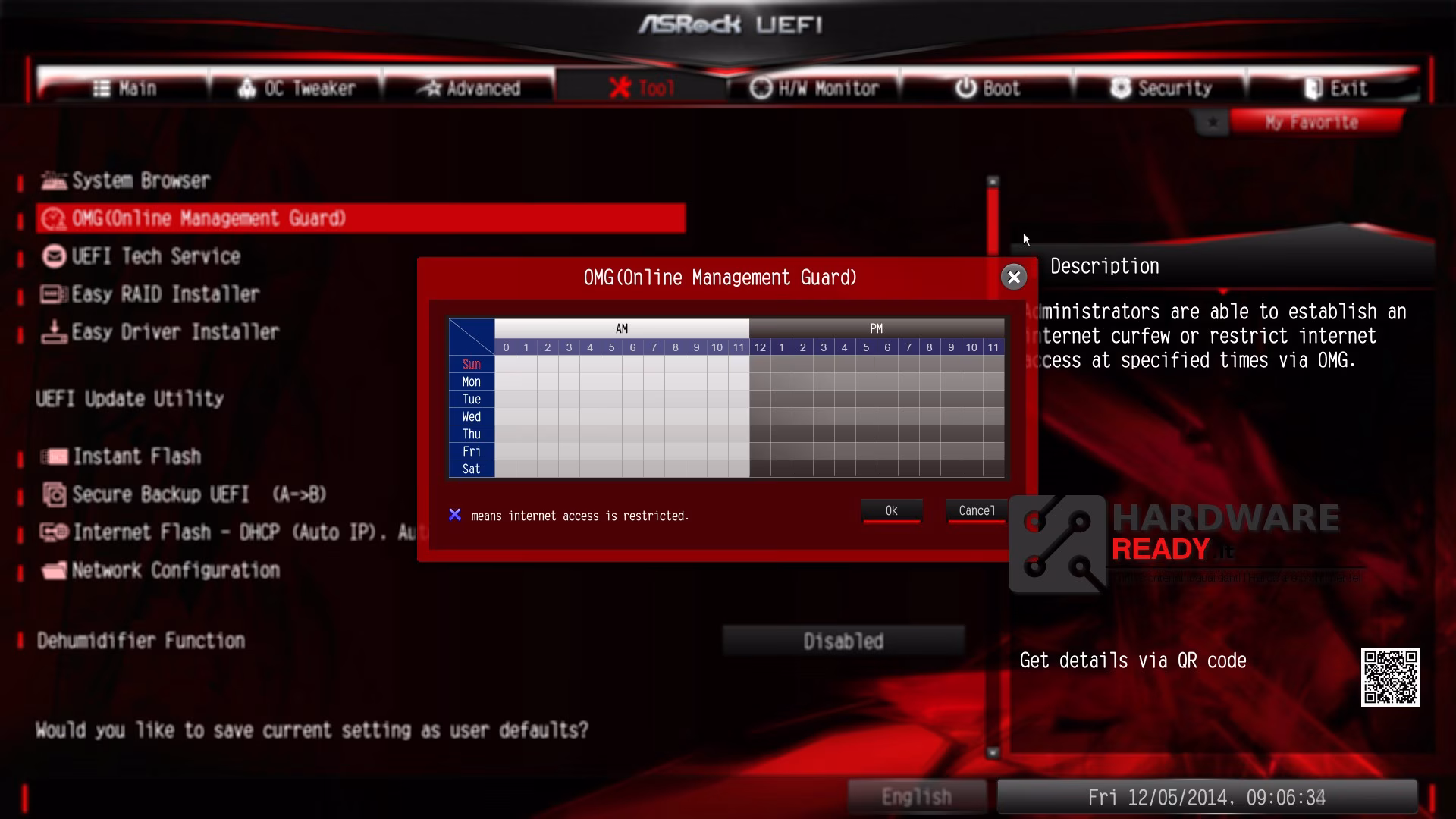

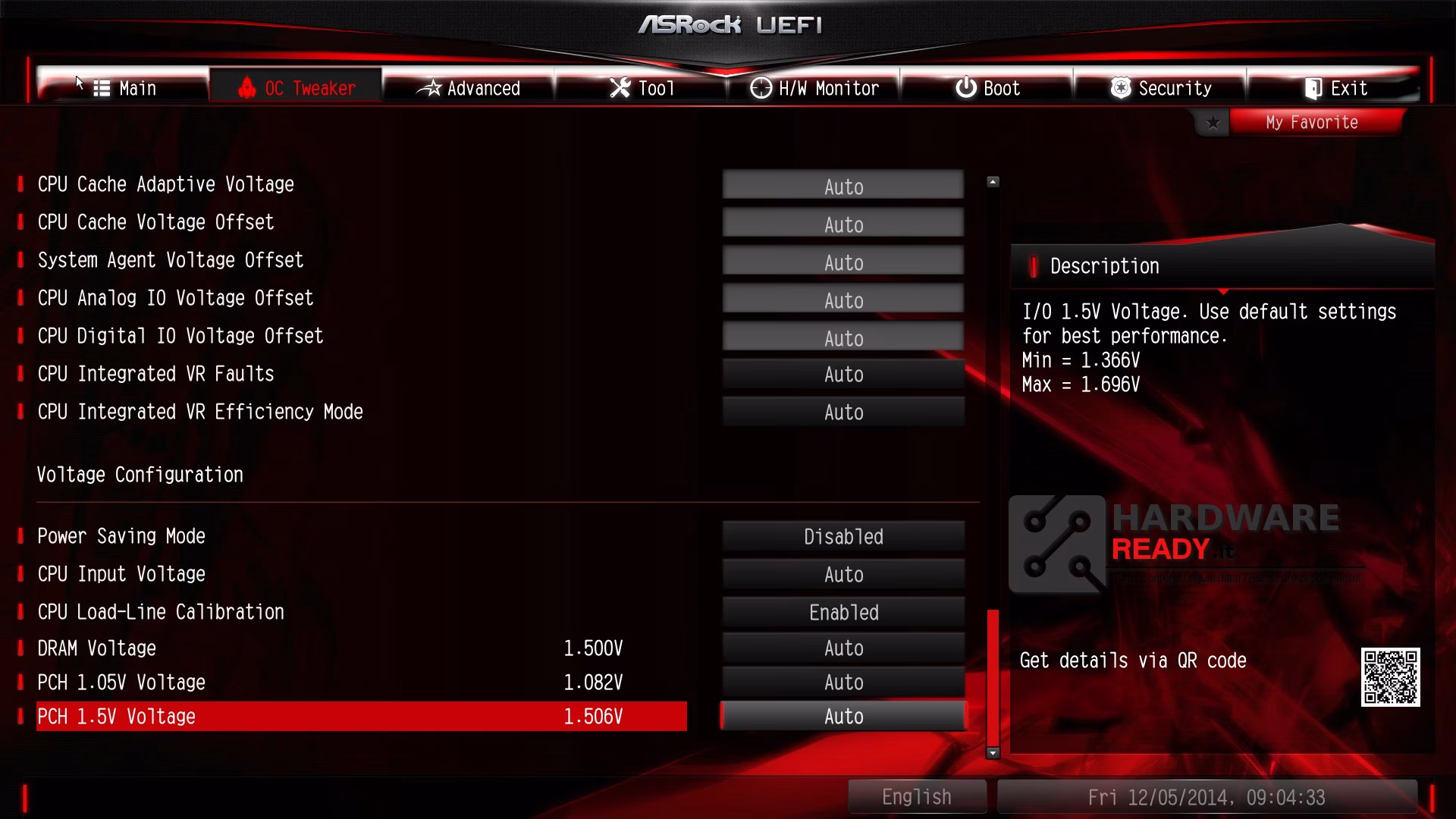

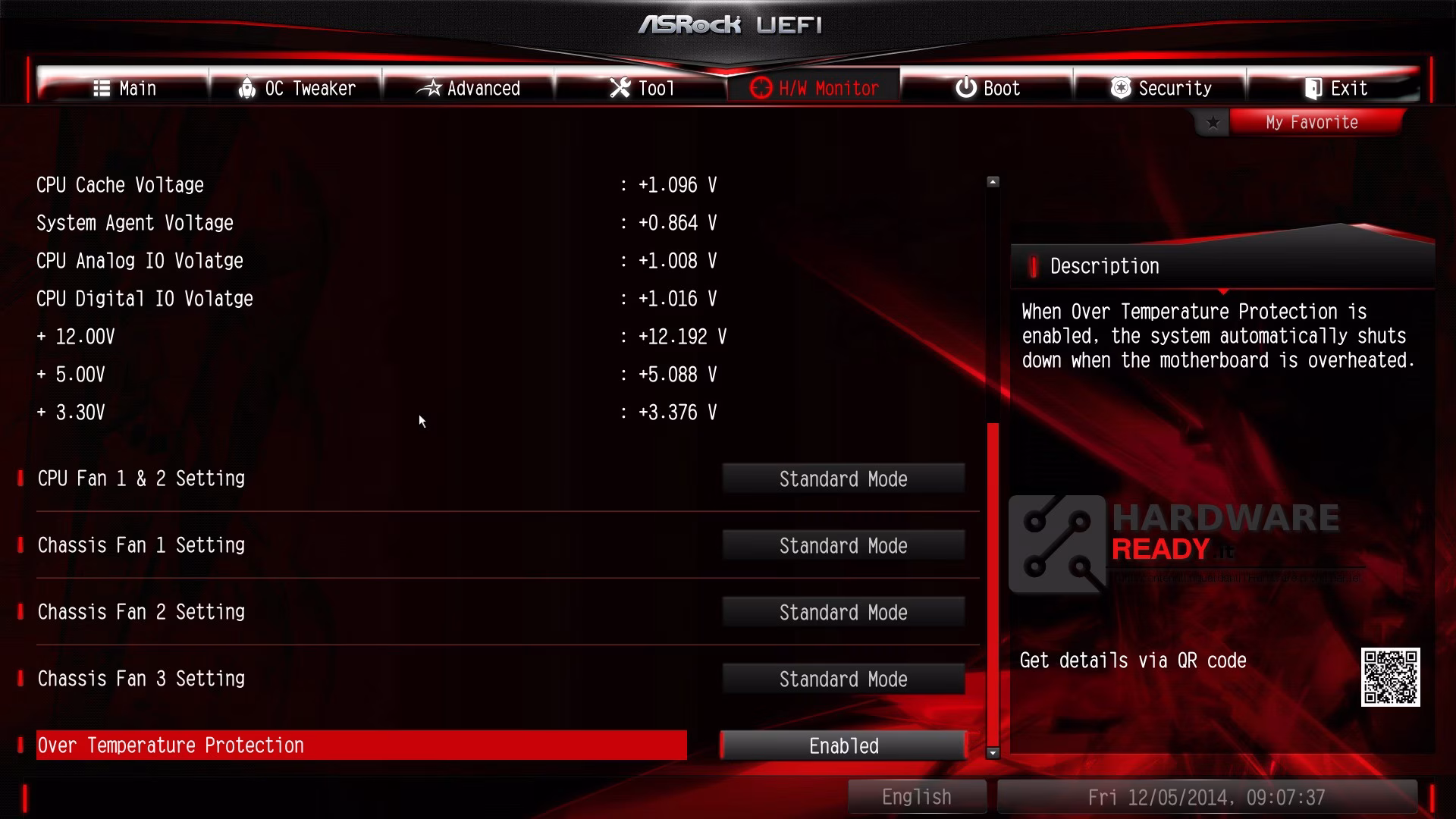

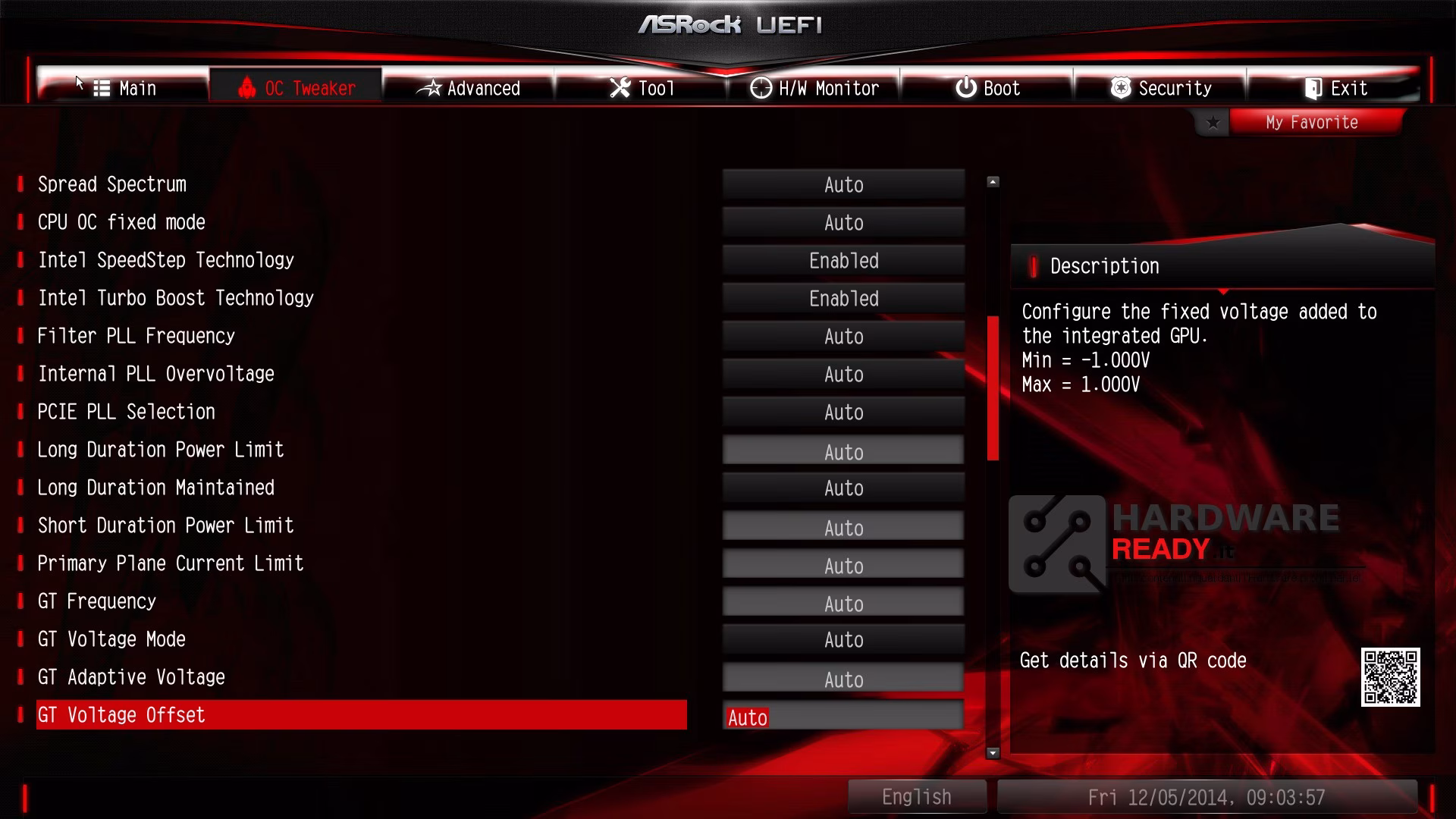

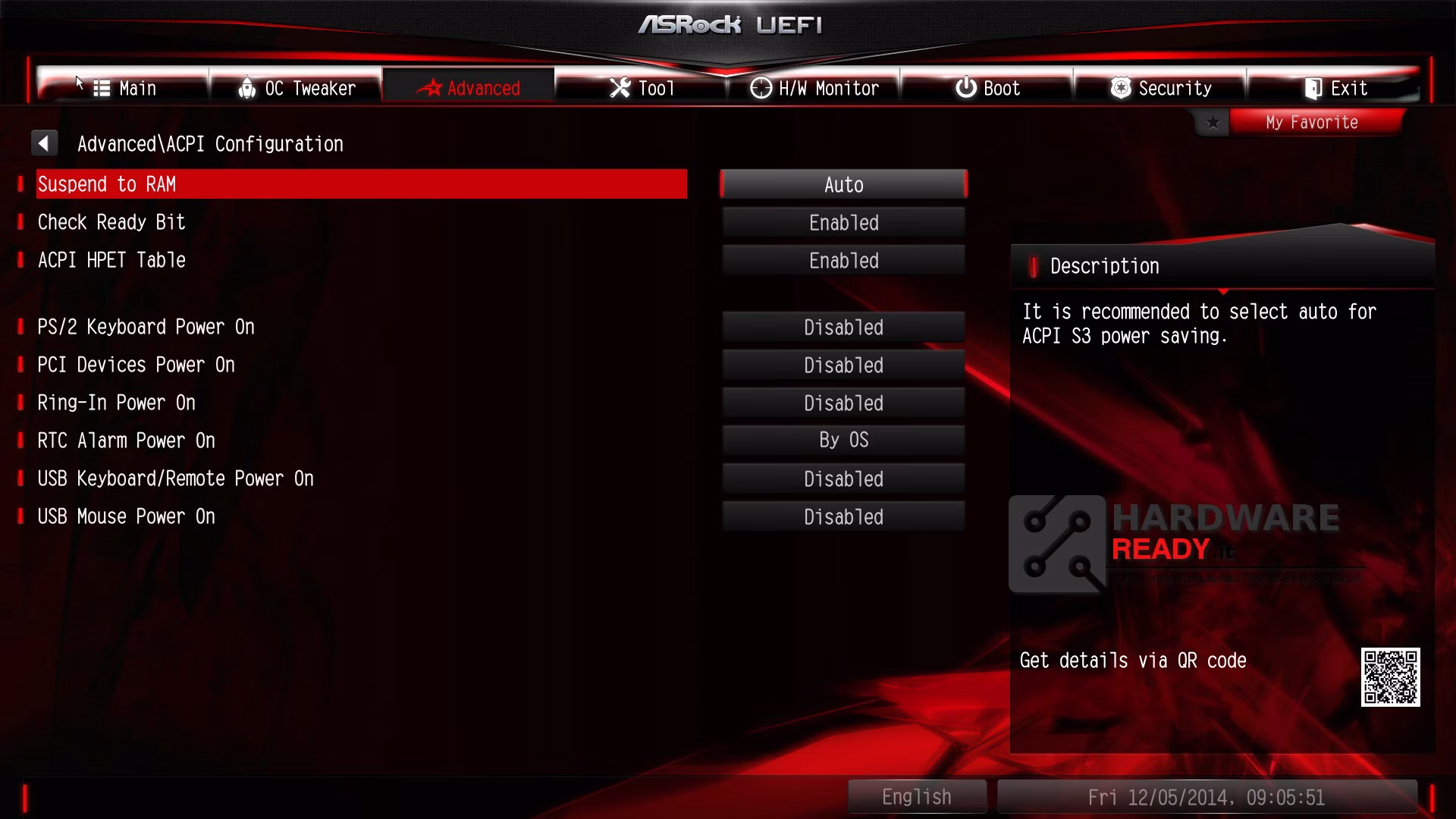

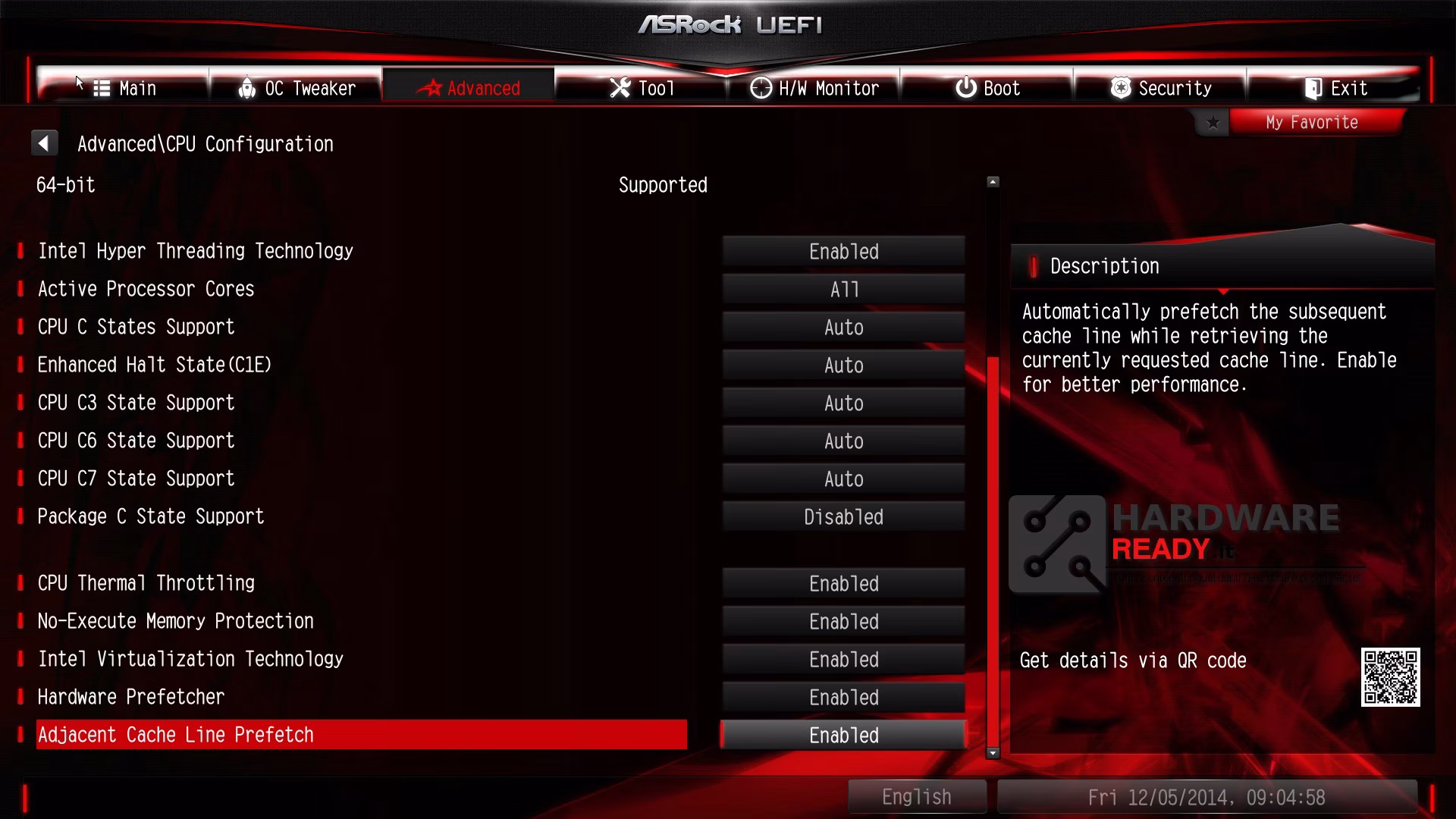

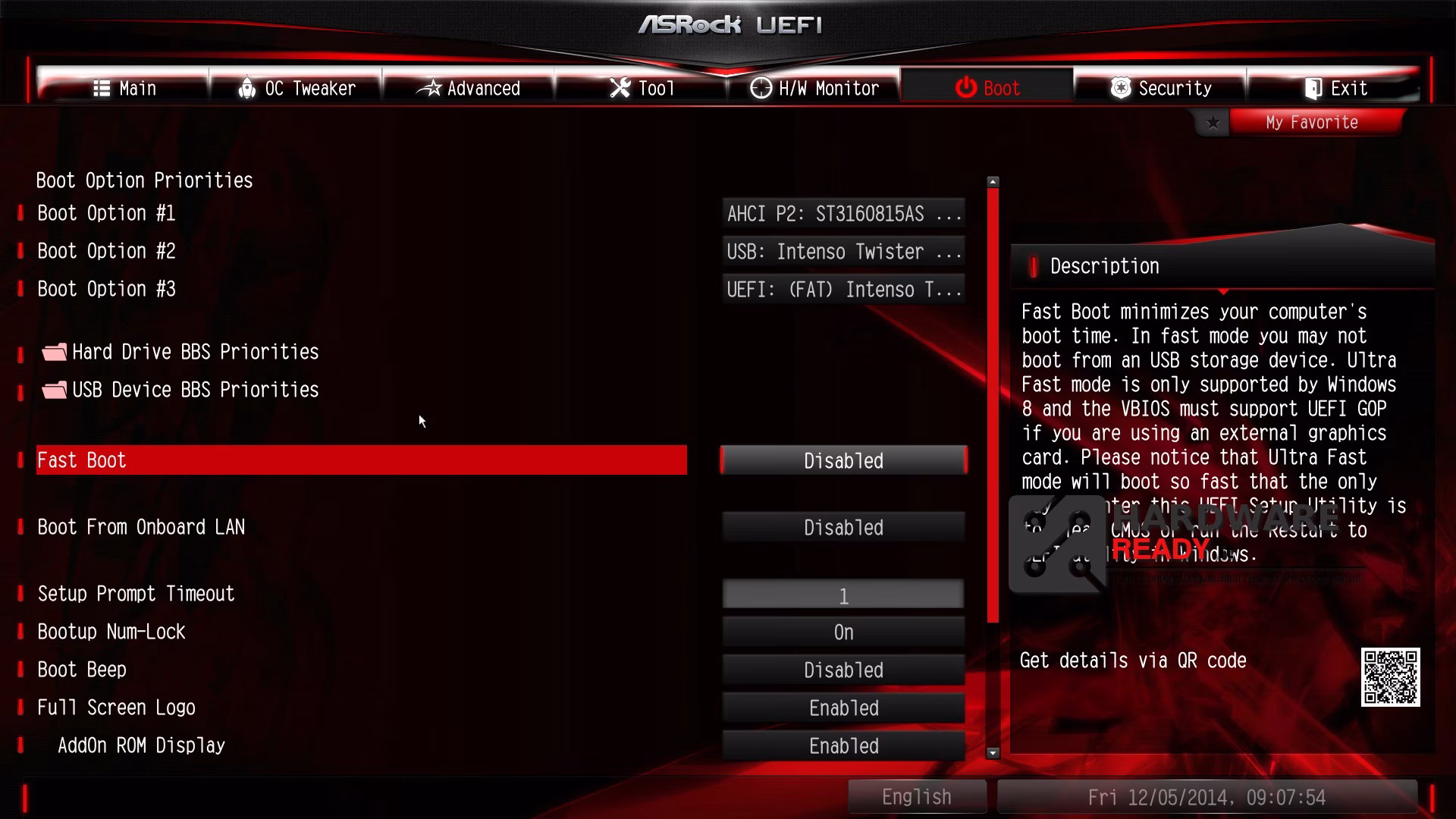

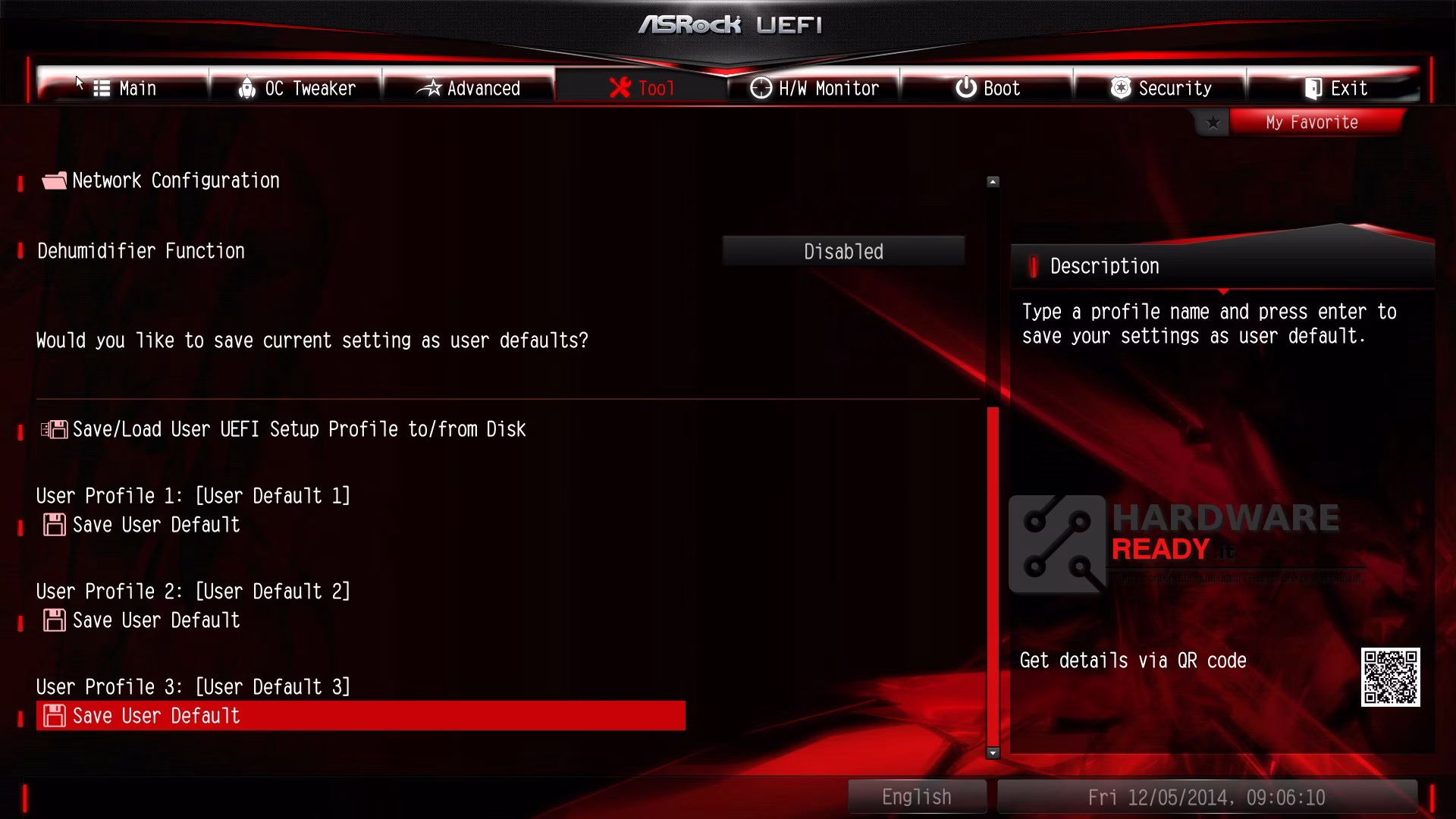

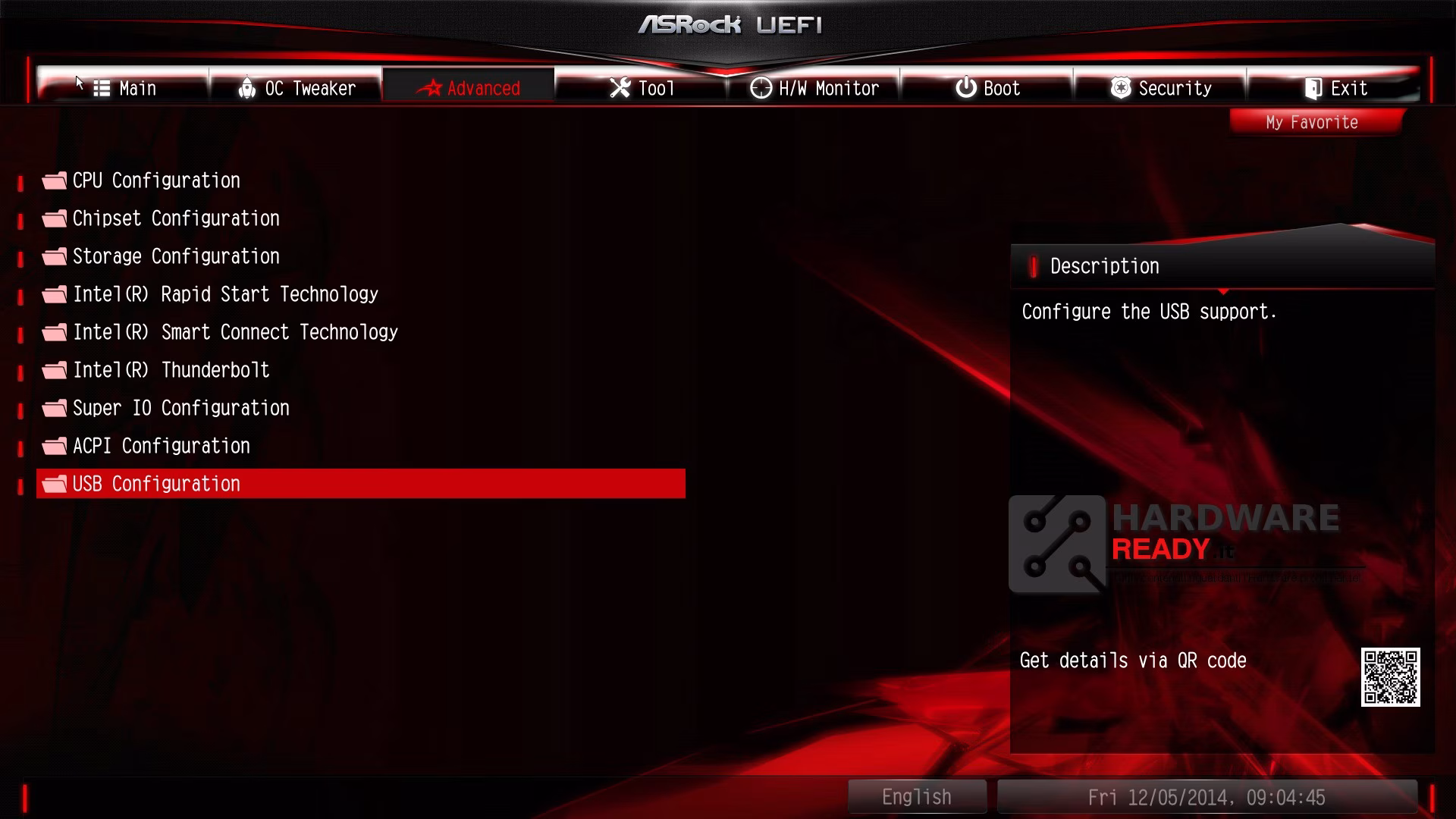

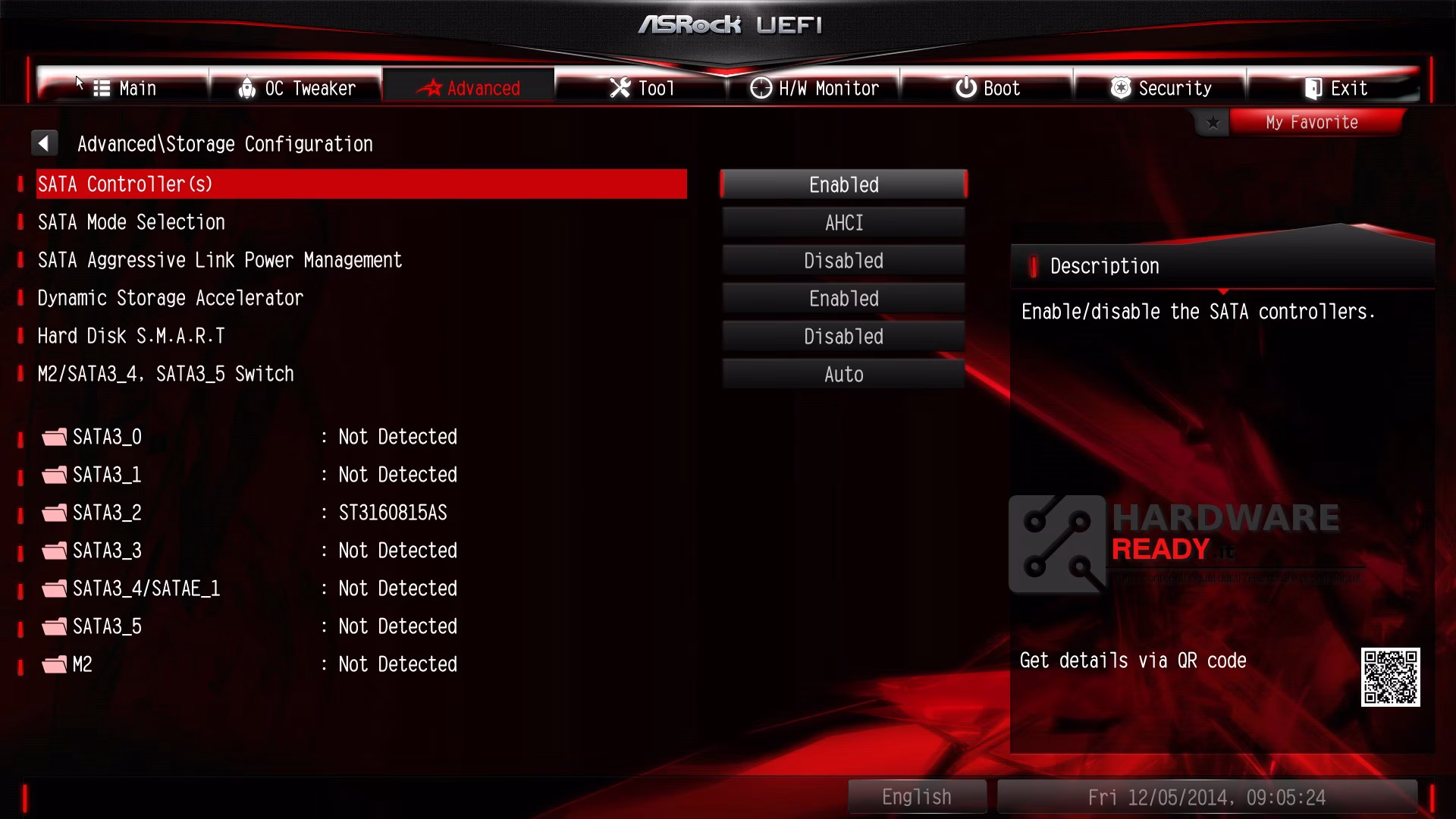

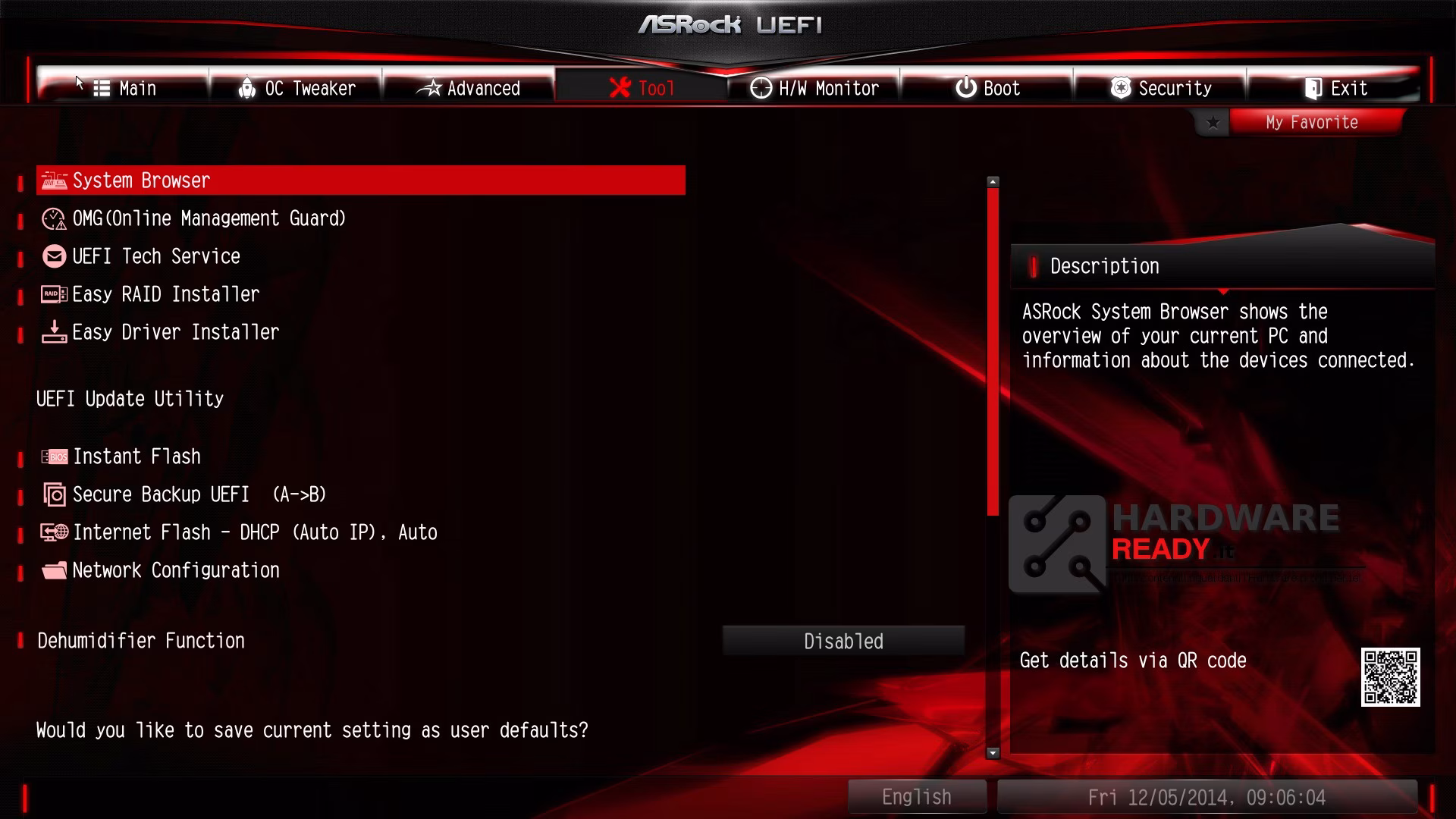

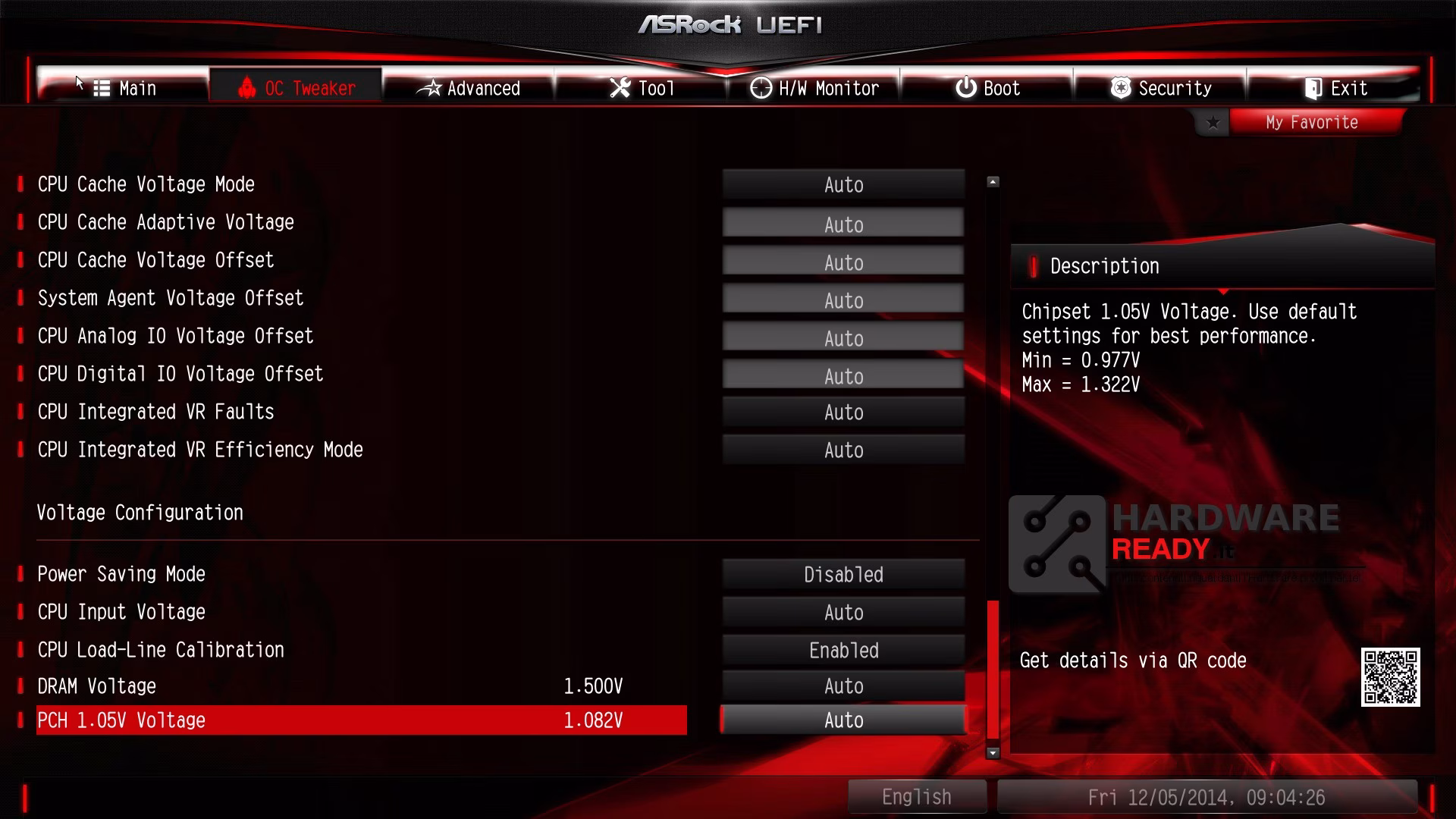

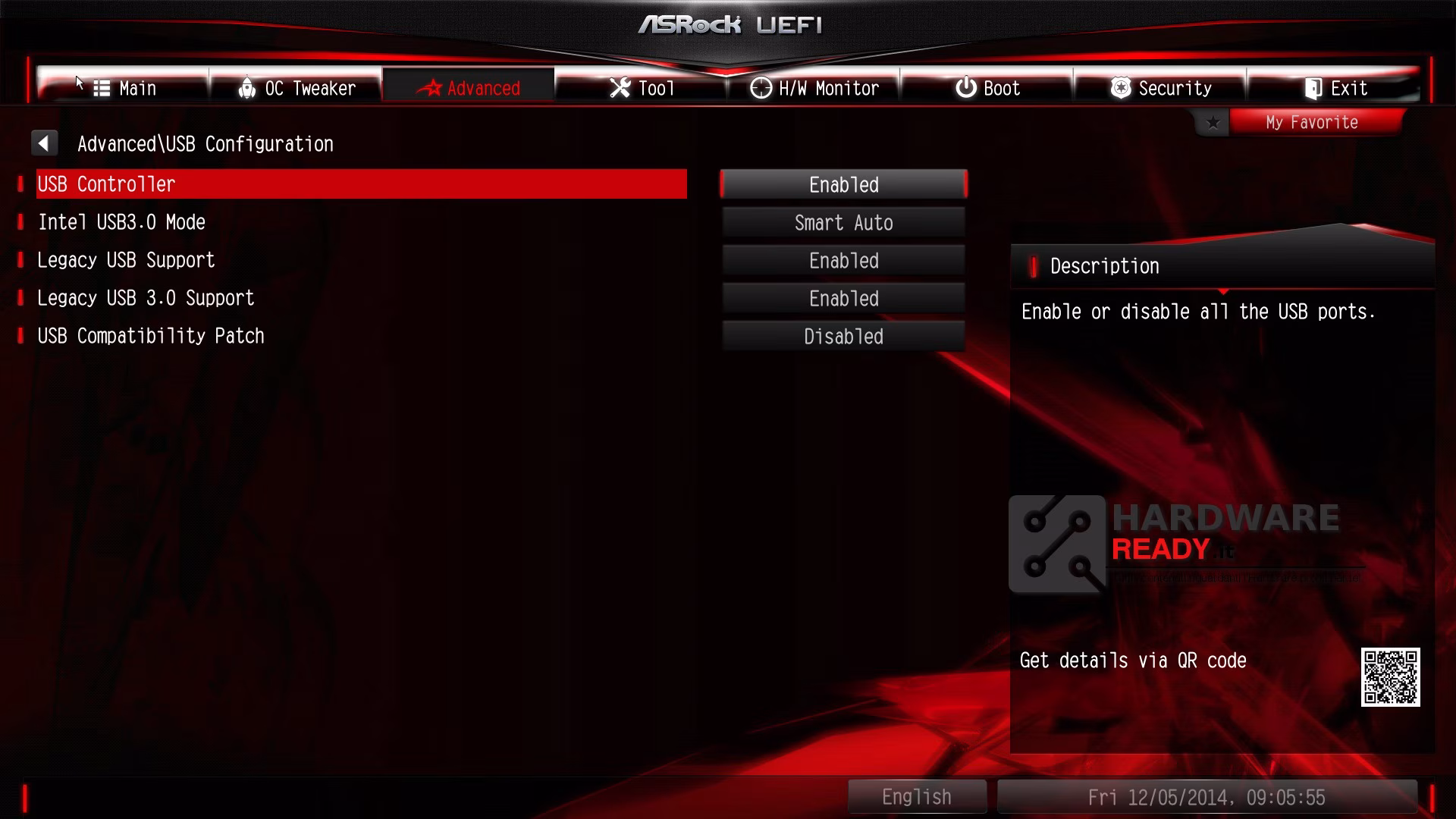

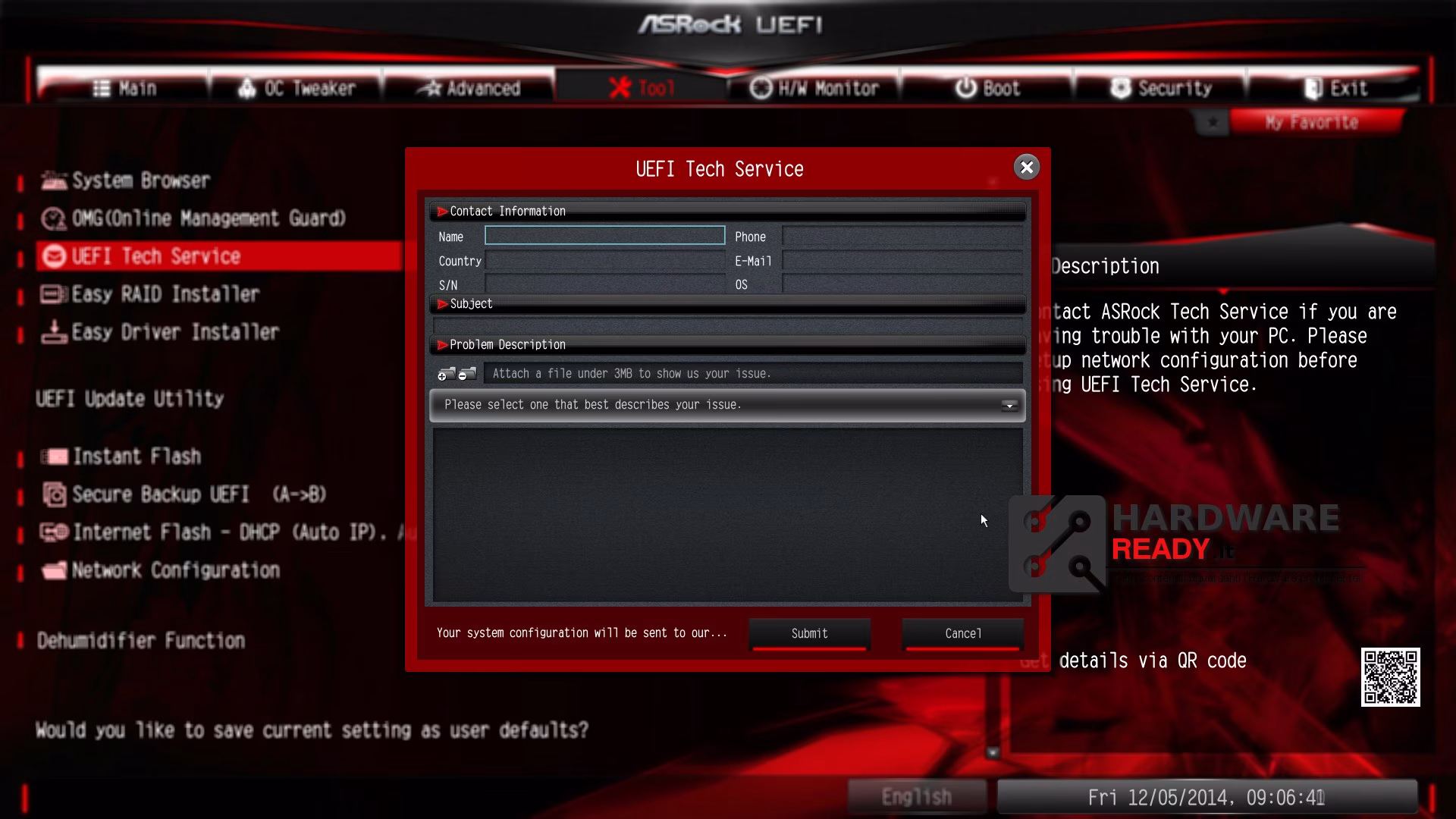

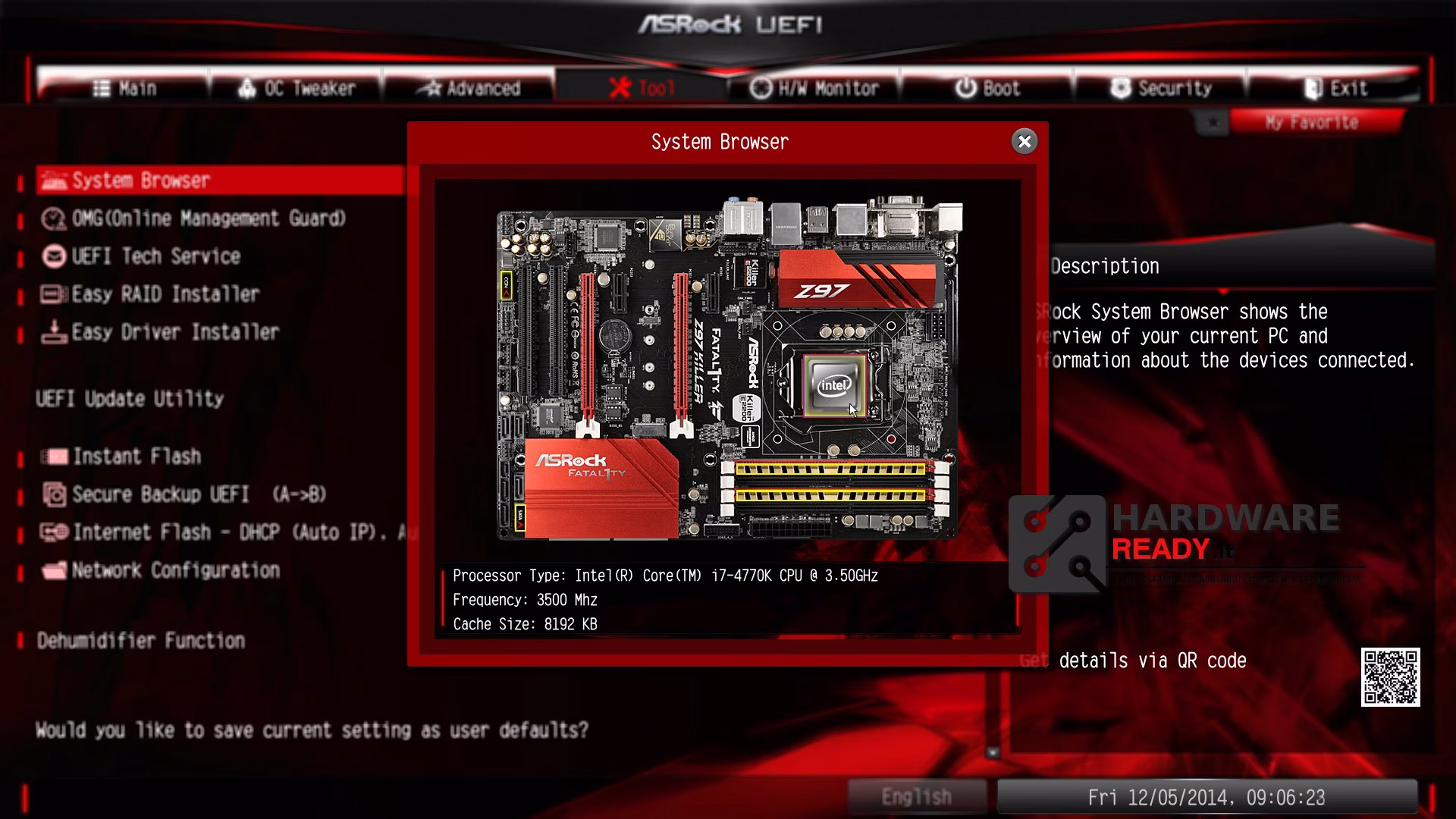

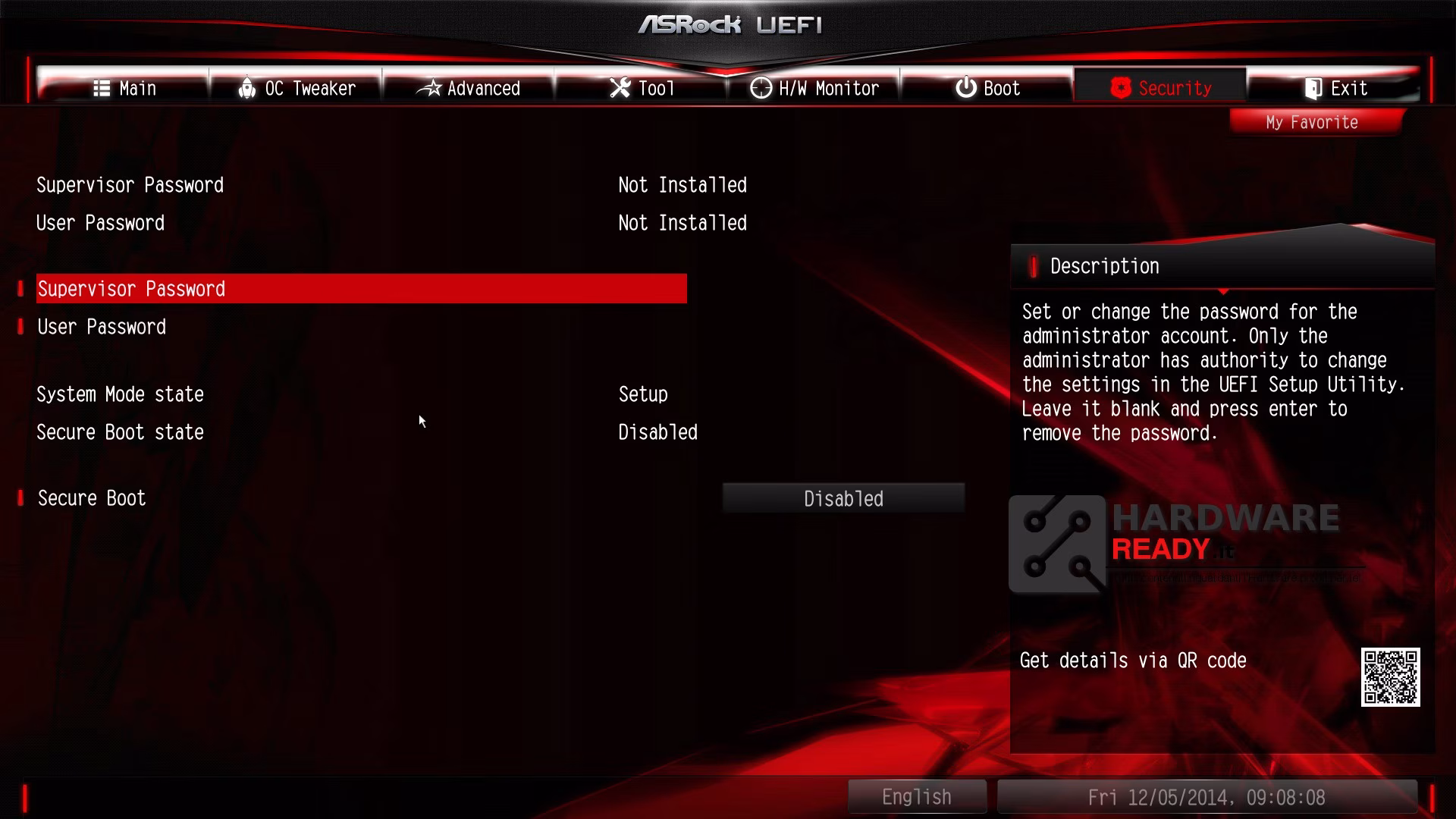

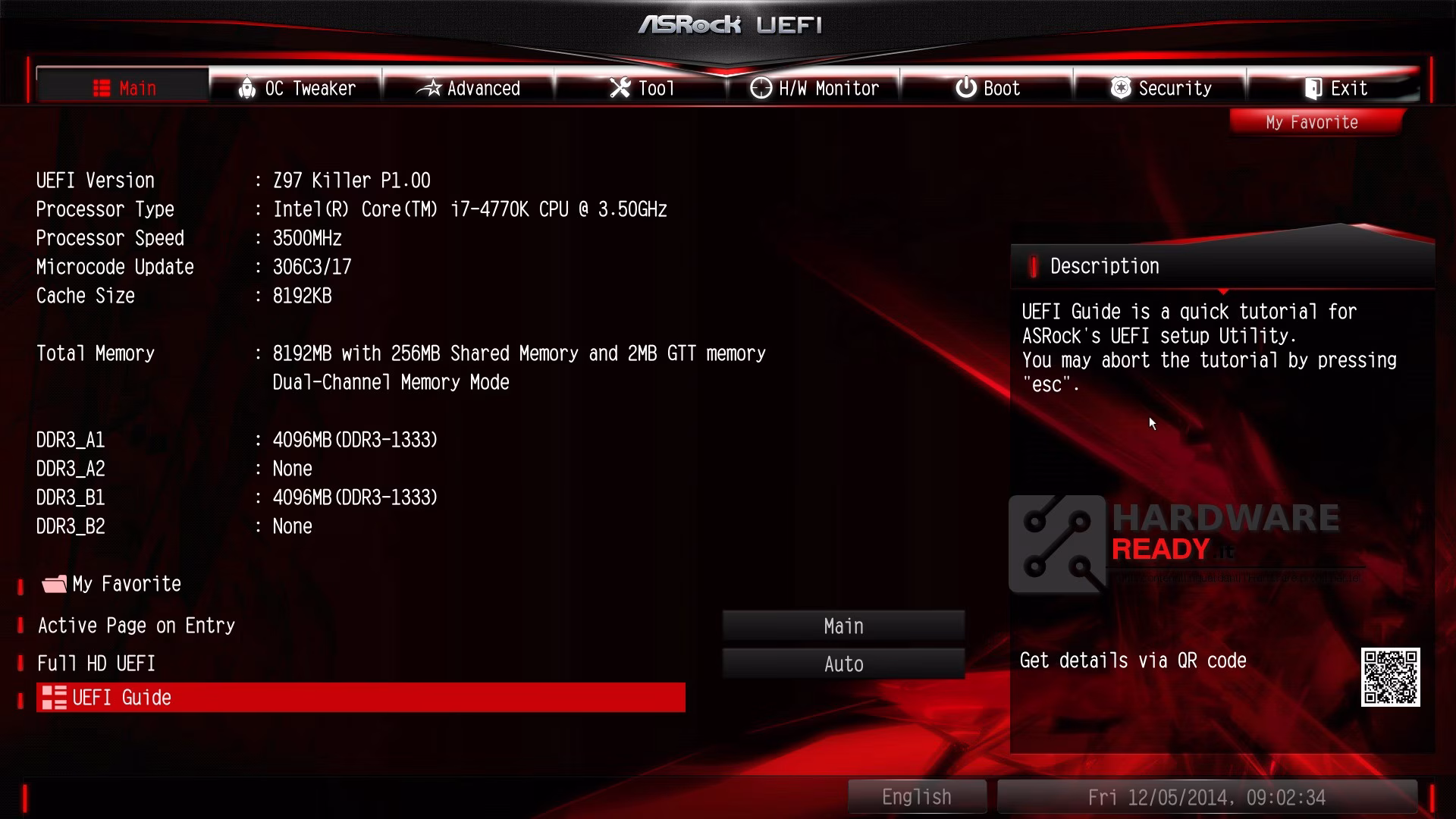

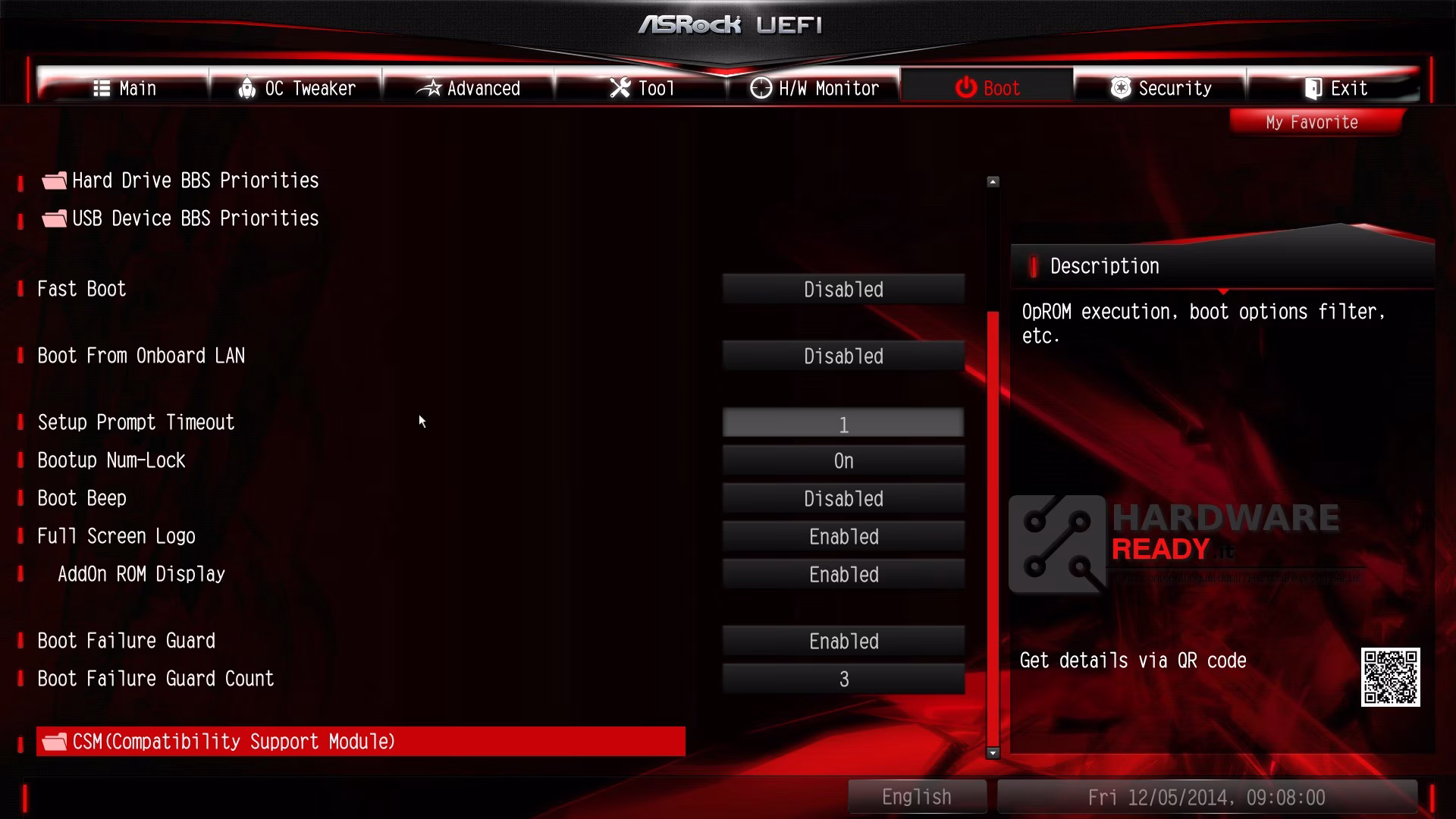

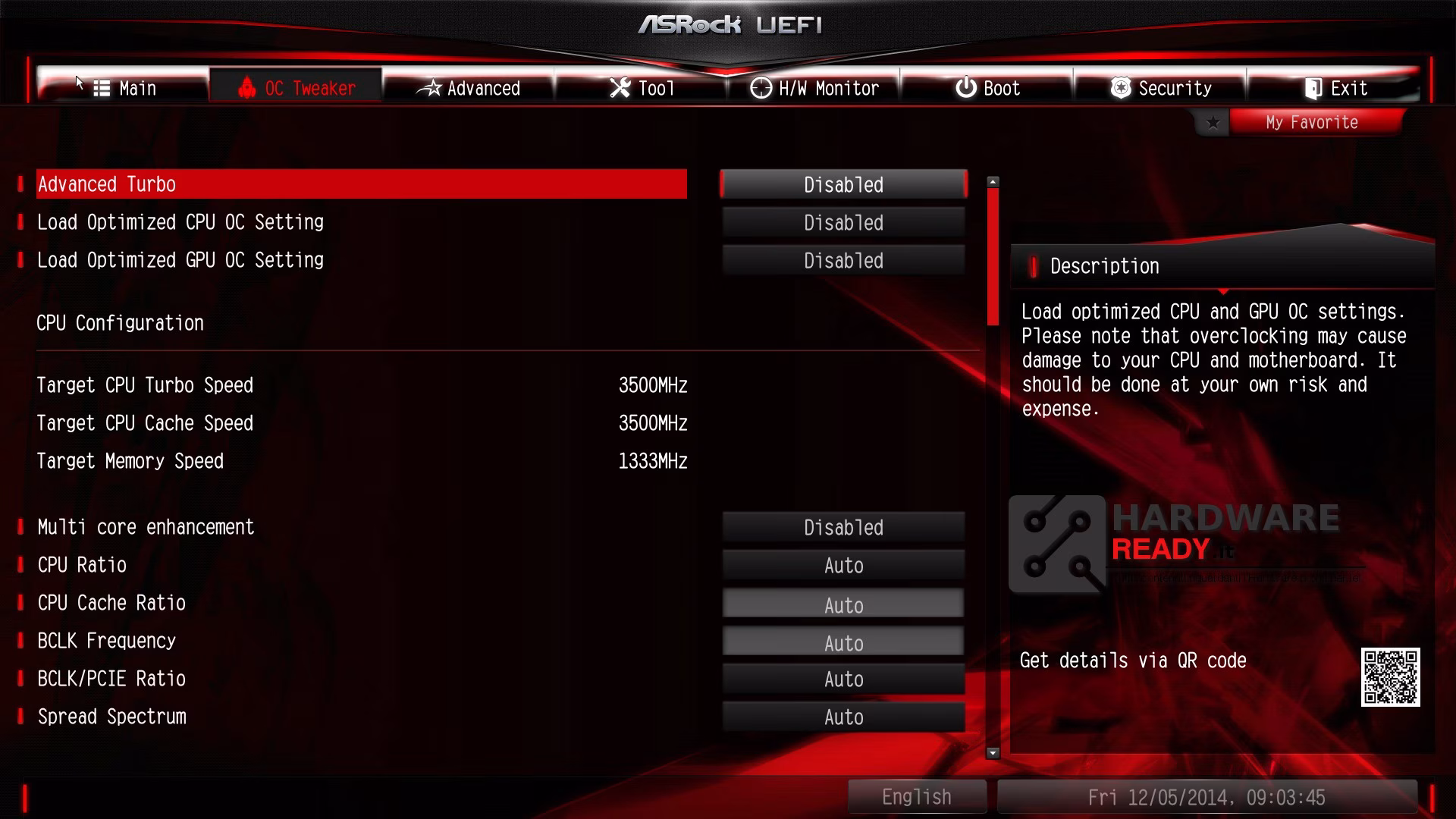

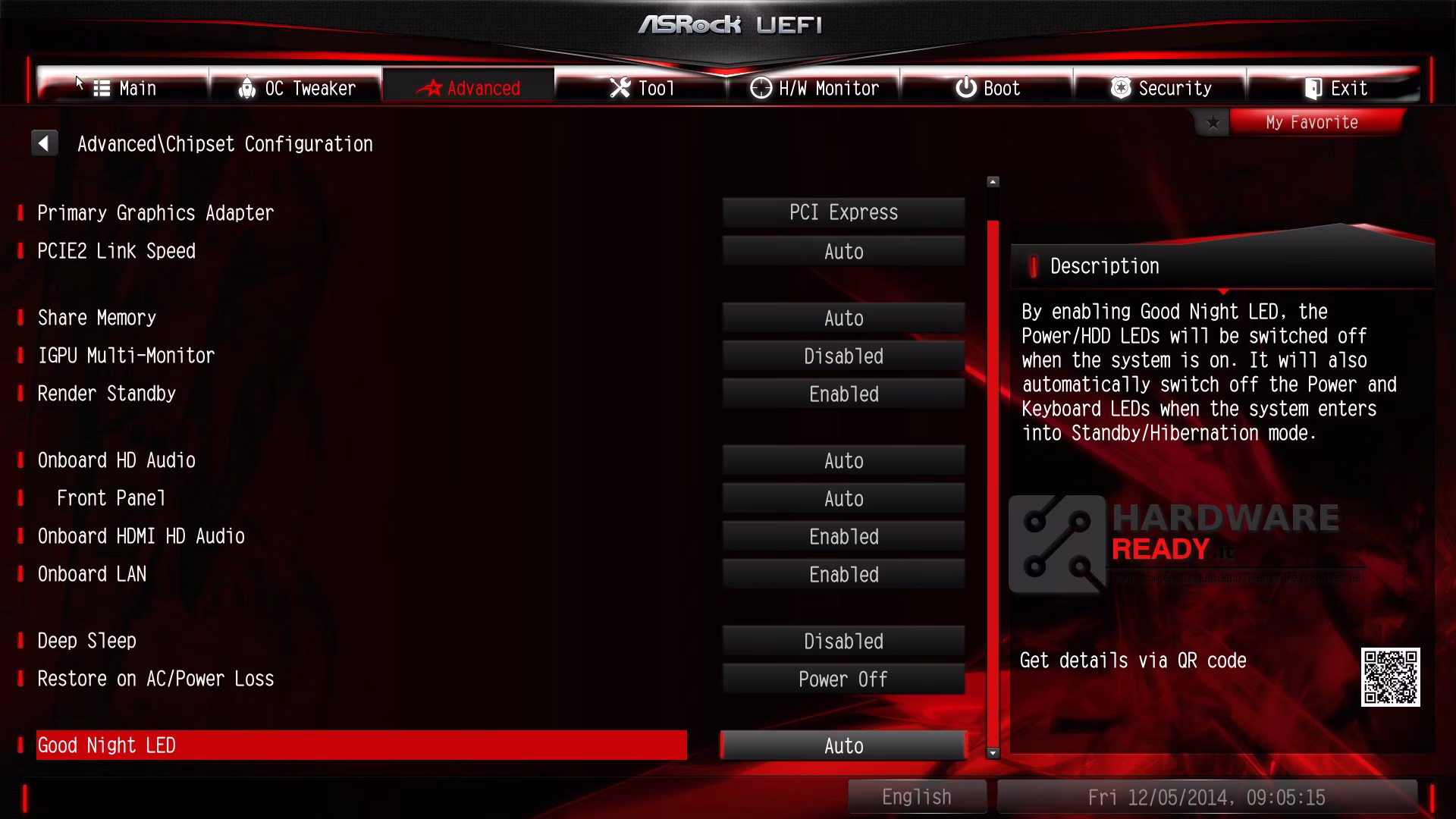

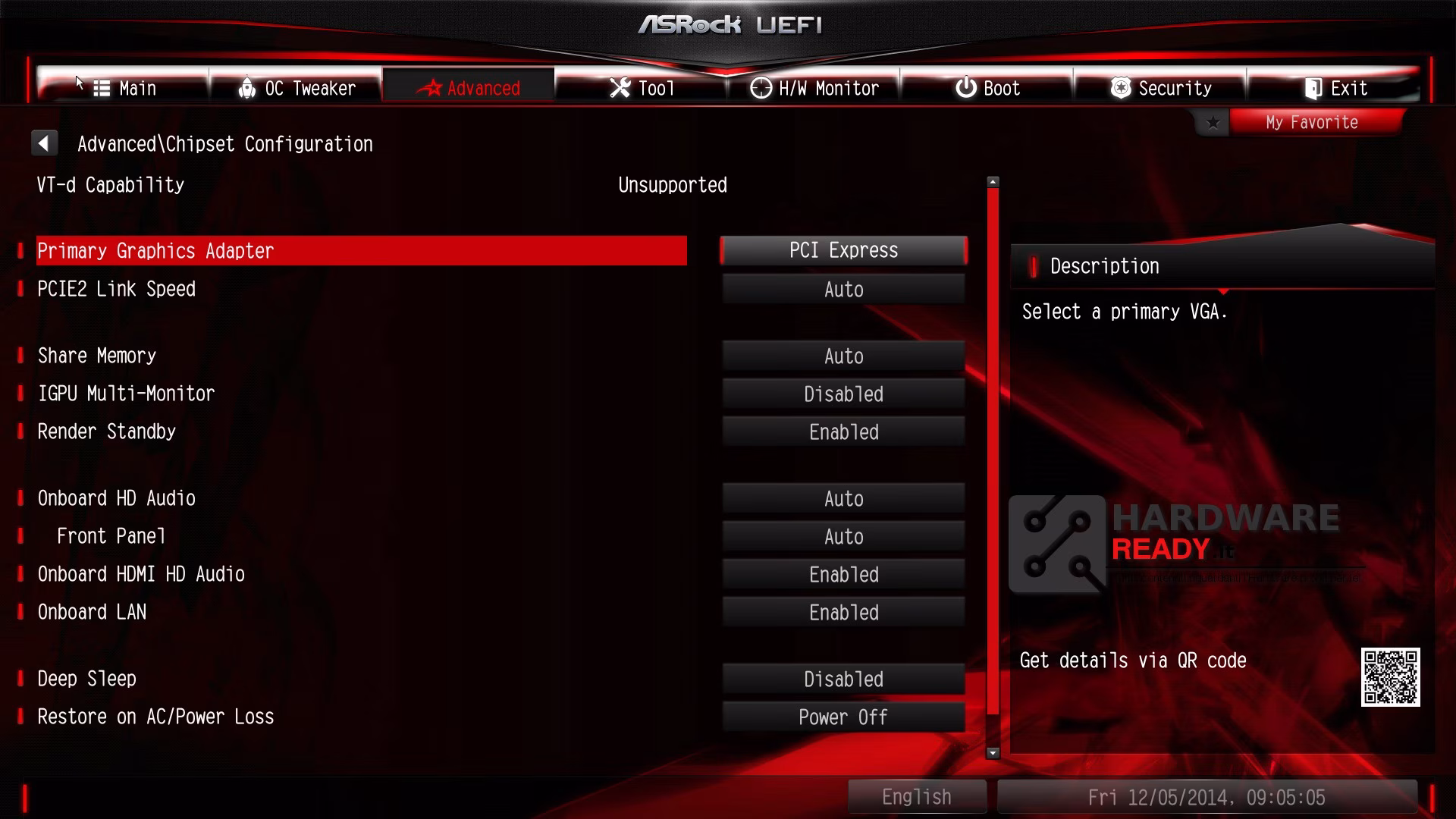

Molto bello e completo il BIOS UEFI di colorazione rosso/nero dominante, si nota subito che la risoluzione video è alta e ben definita, non risulta semplice e sgranata come altri BIOS. Ovviamente gode di un’infinità di configurazioni personalizzabili e di profili pre-impostati di Overclock e gestione delle ventole, il tutto a vantaggio di chi non ha dimestichezza ed esperienza in questo campo, per fare un piccolo Overclock Daily senza grosse pretese basta selezionarlo. Il tutto con un Design aggressivo per puro Gaming.

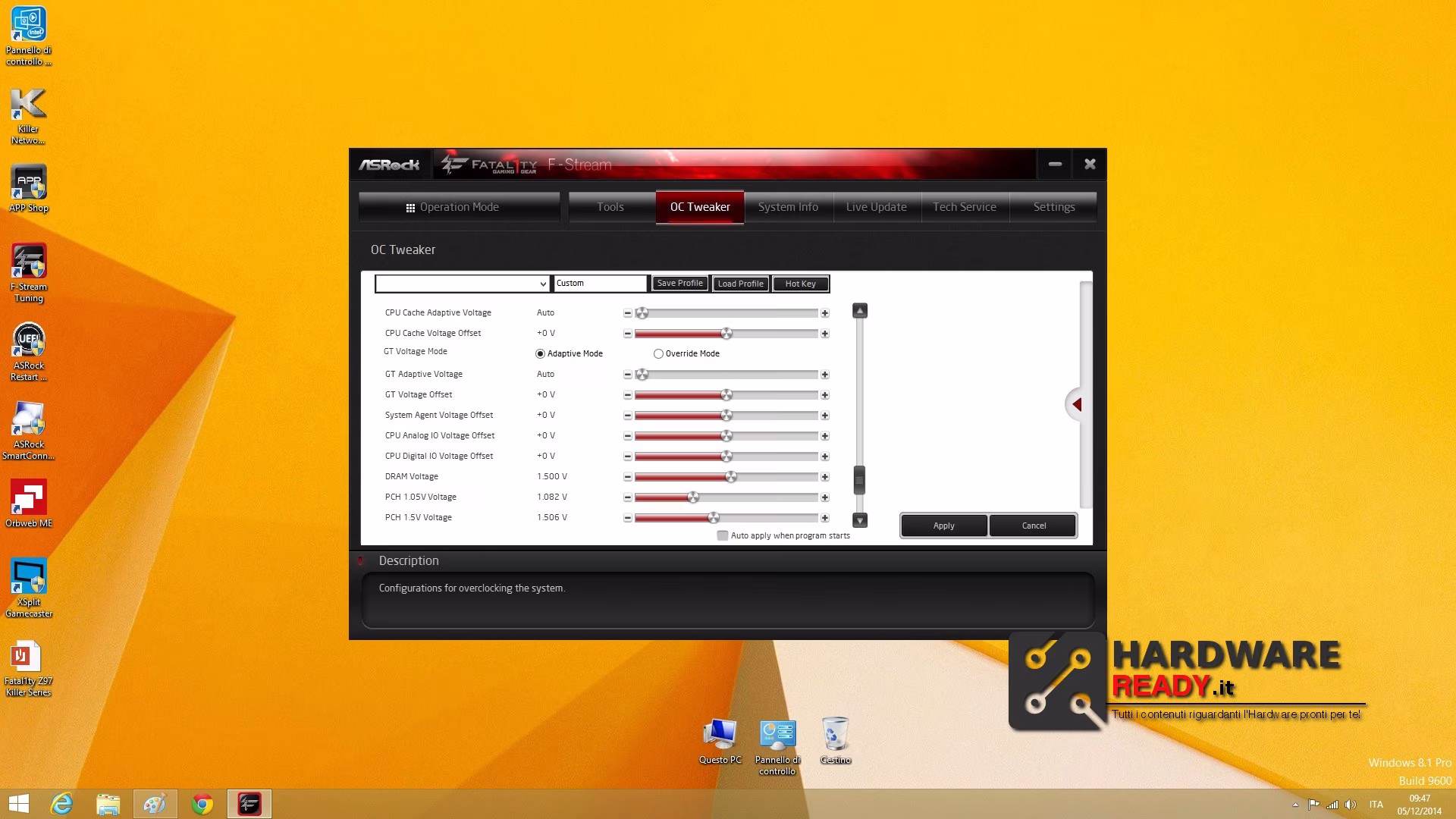

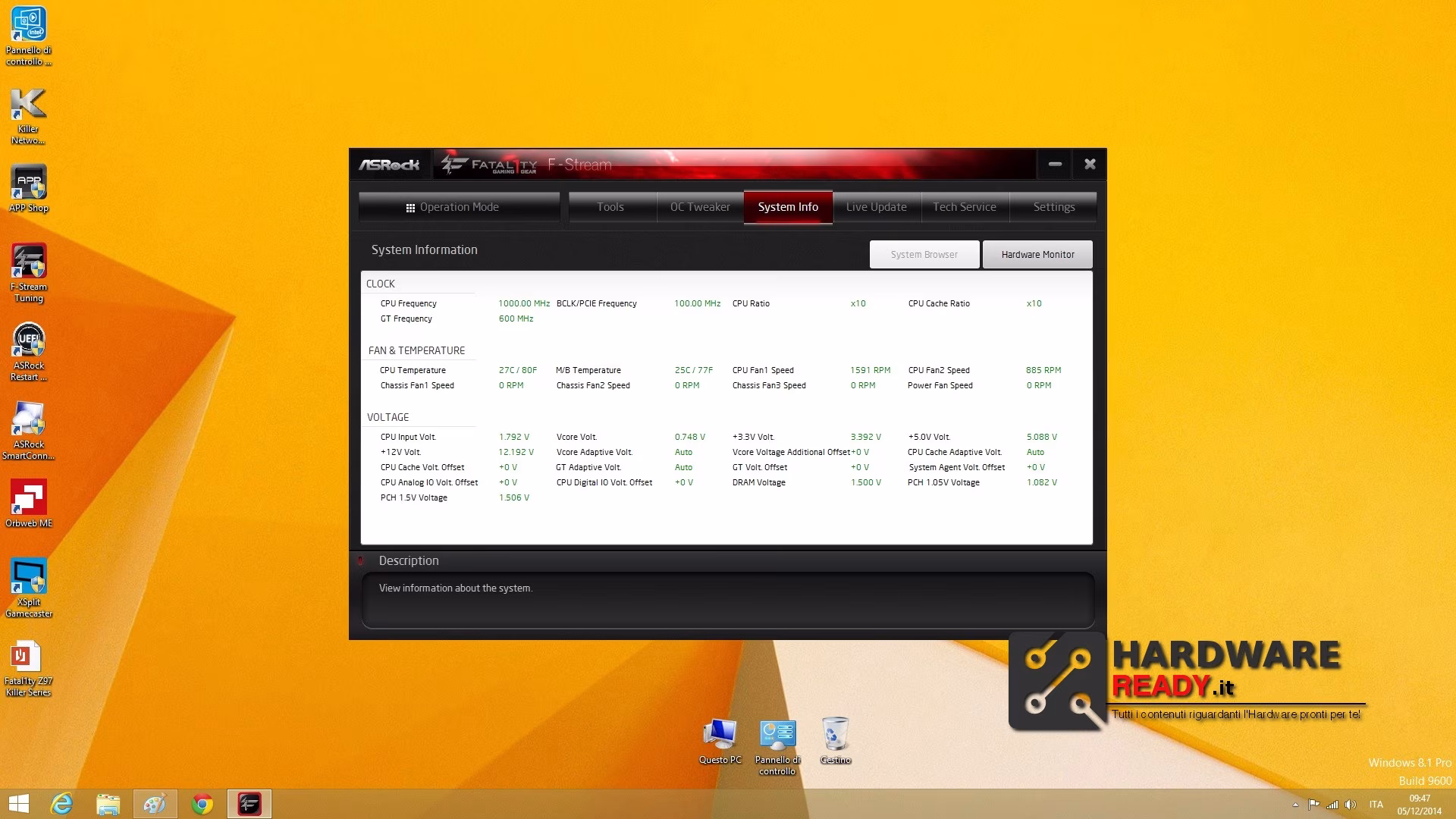

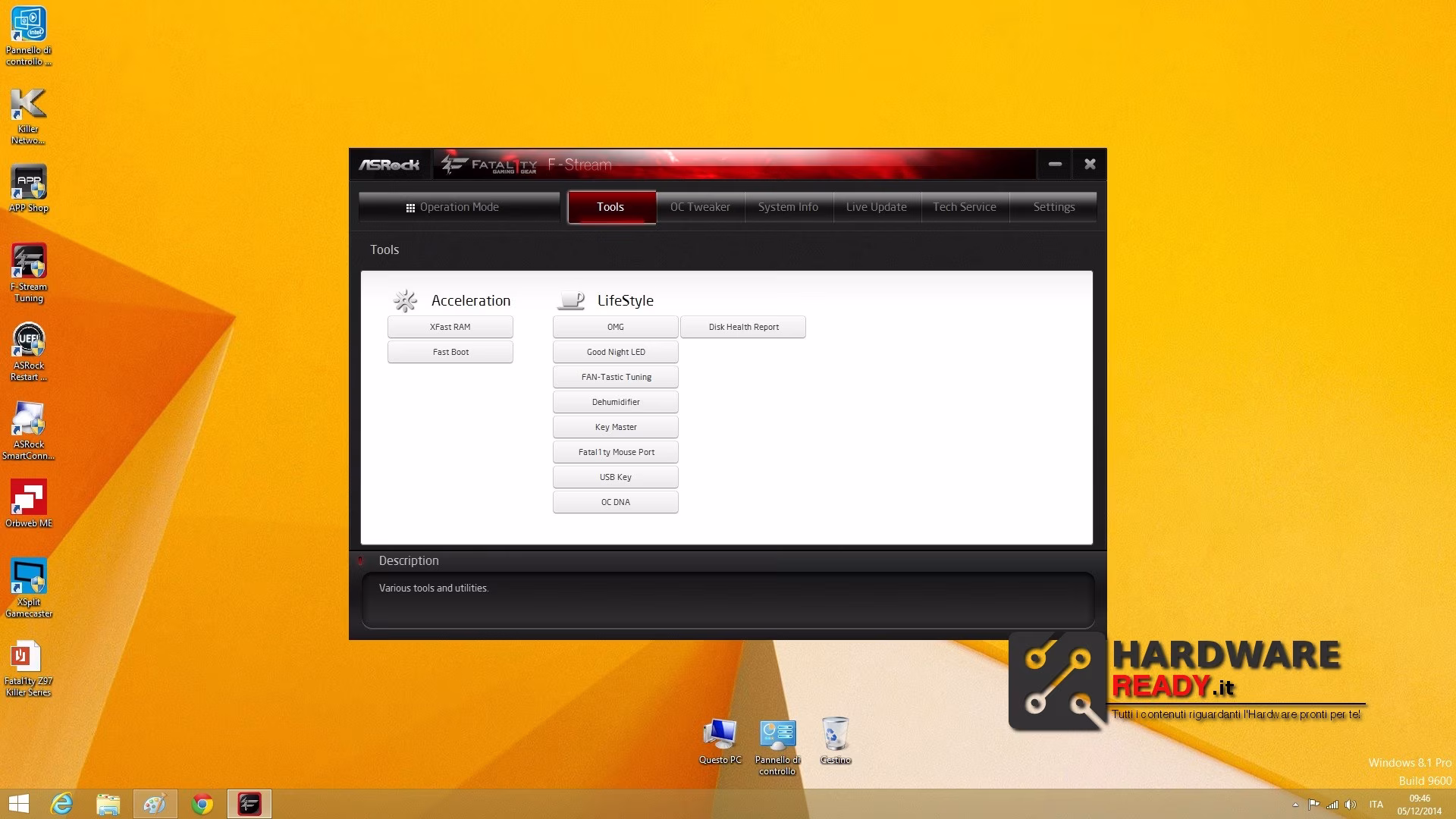

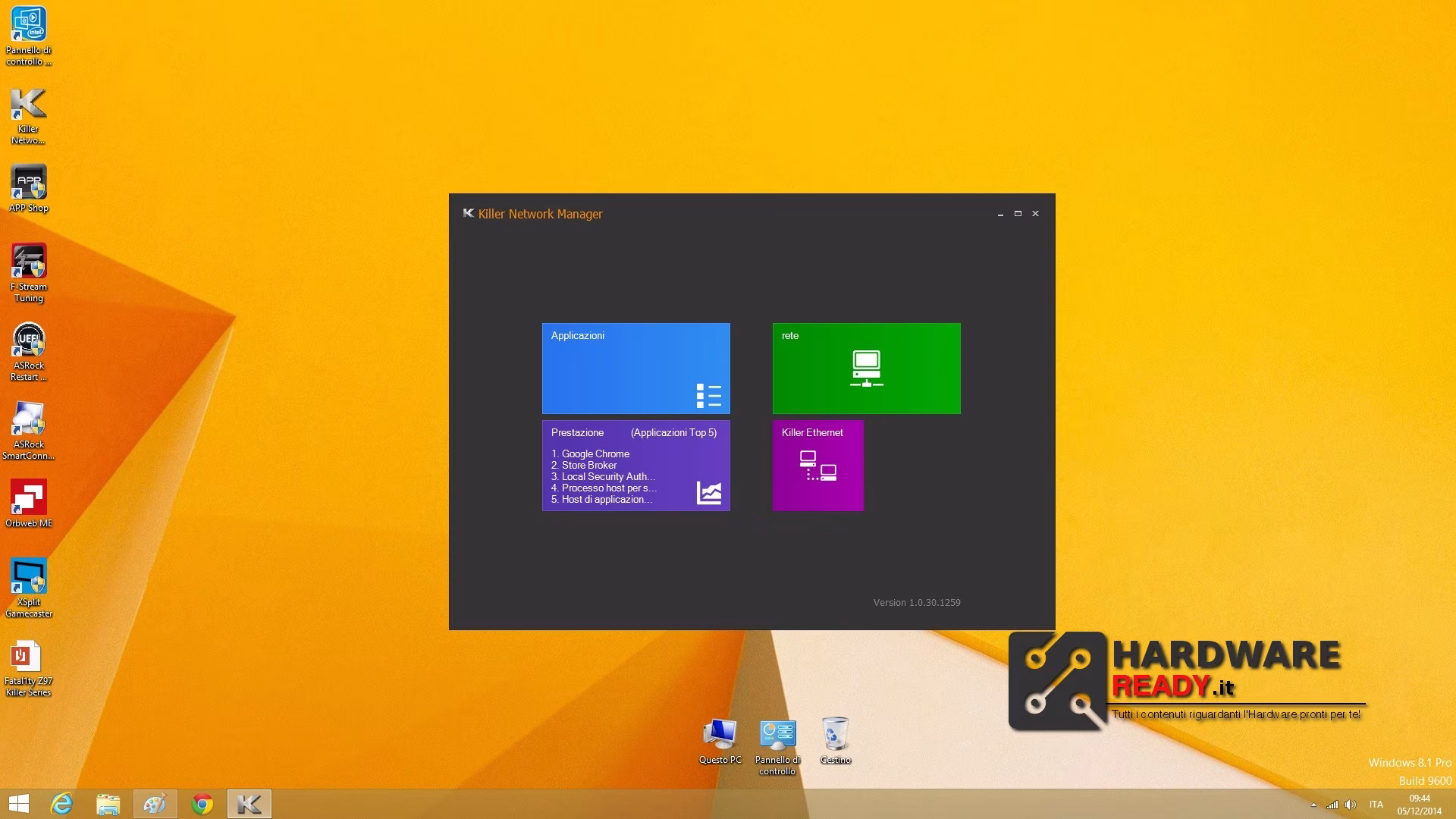

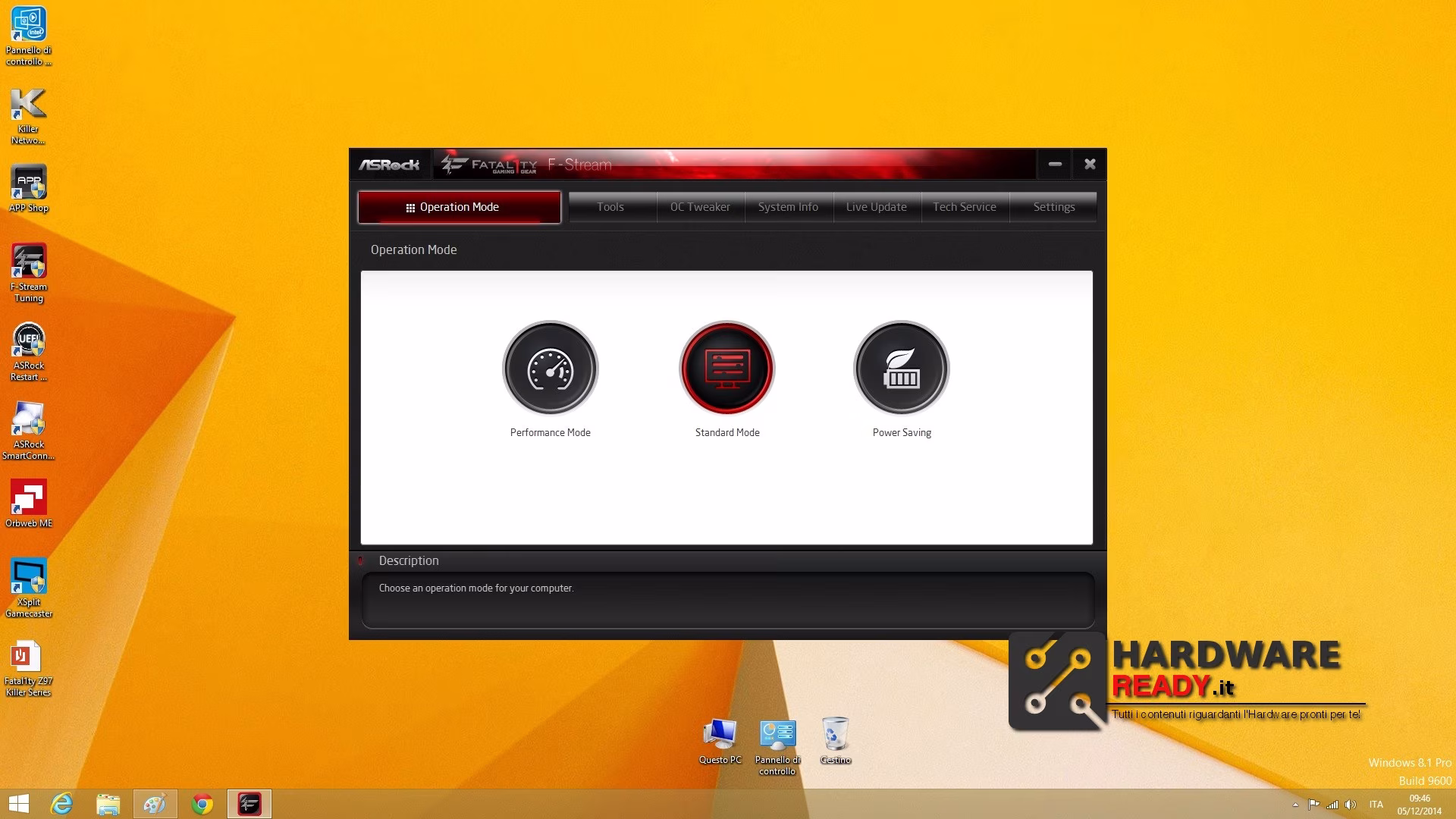

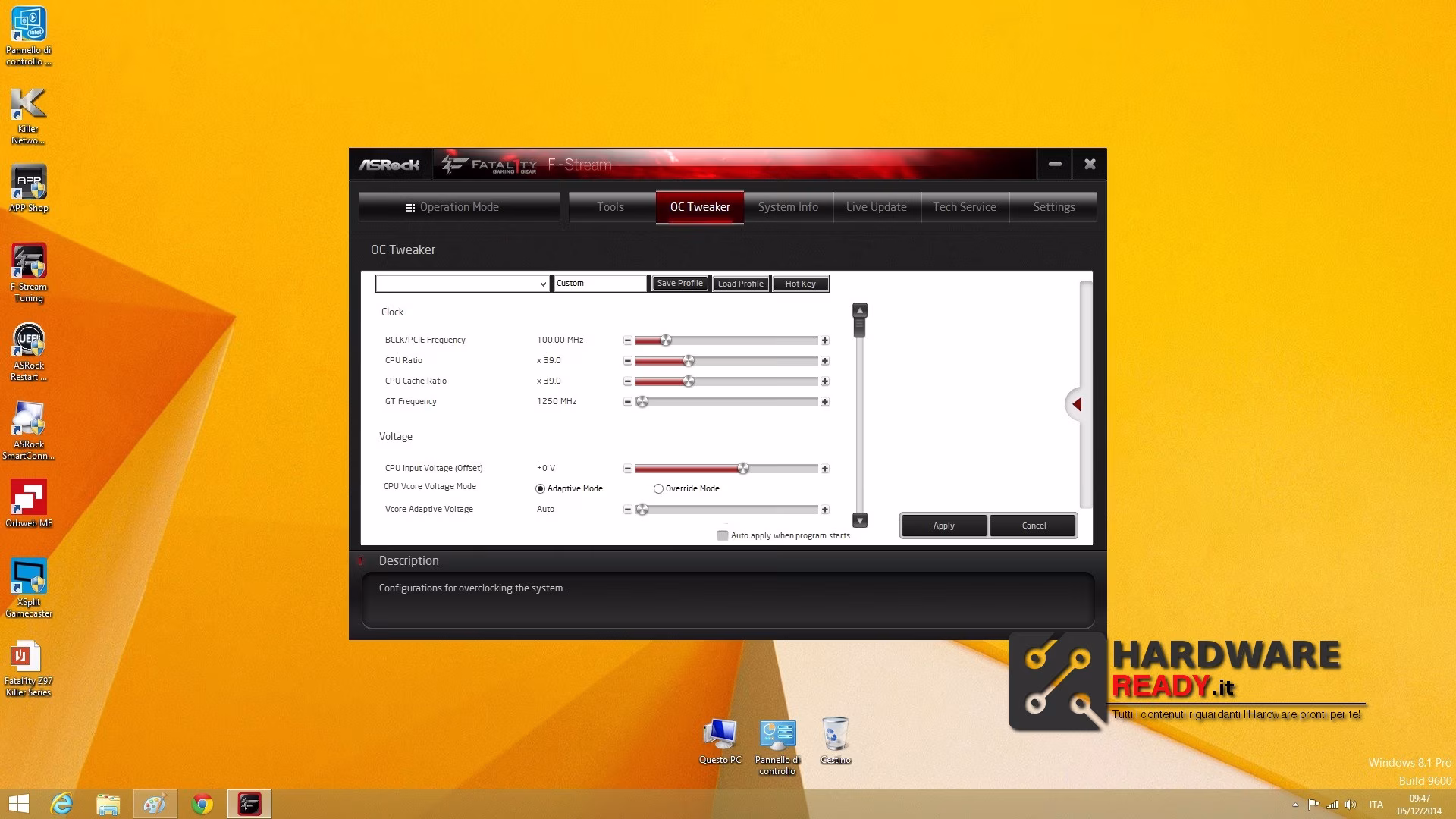

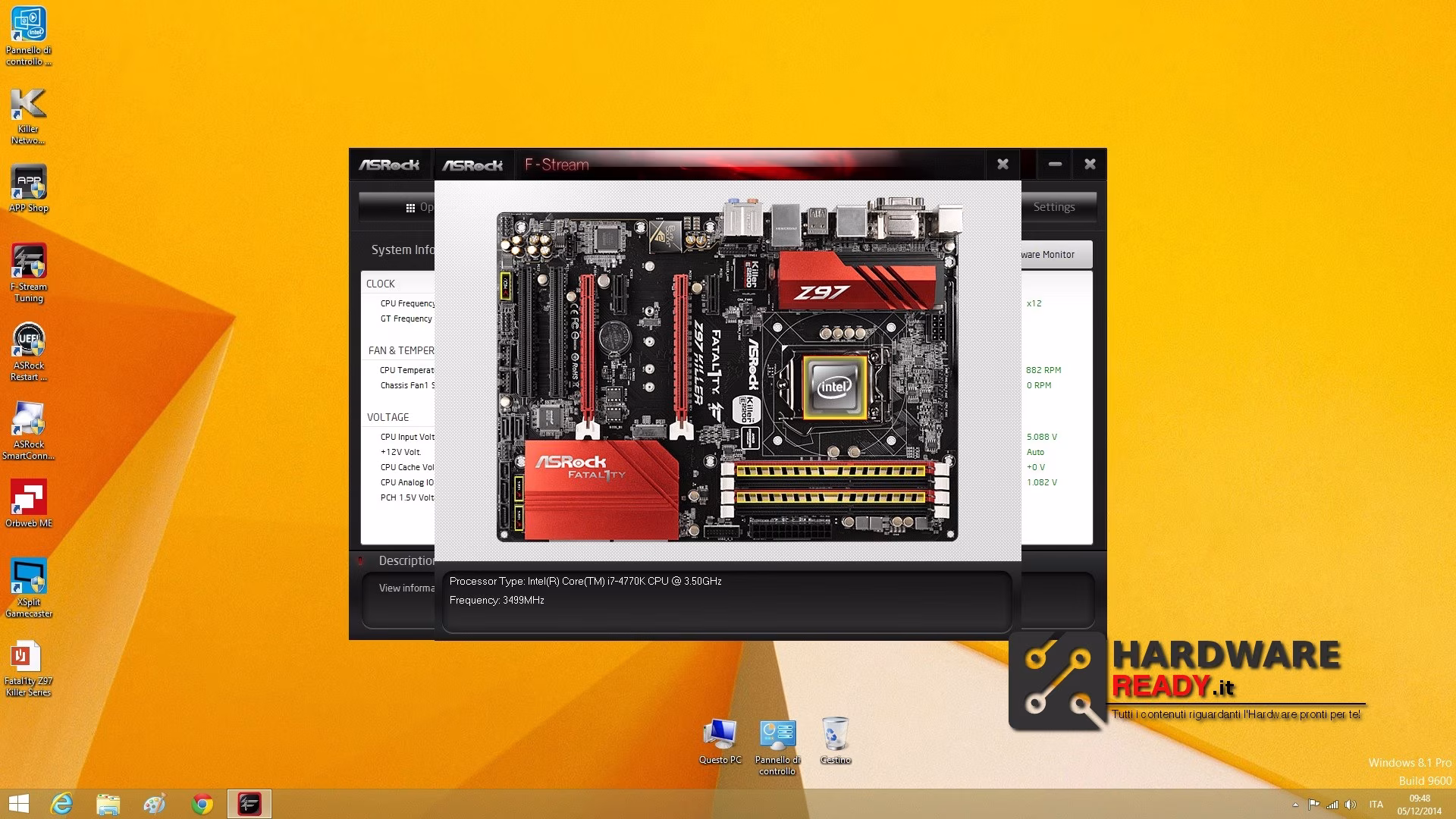

Ecco il software di gestione LAN Killer E2200 e la Suite completa per tutte le configurazioni ed impostazioni.

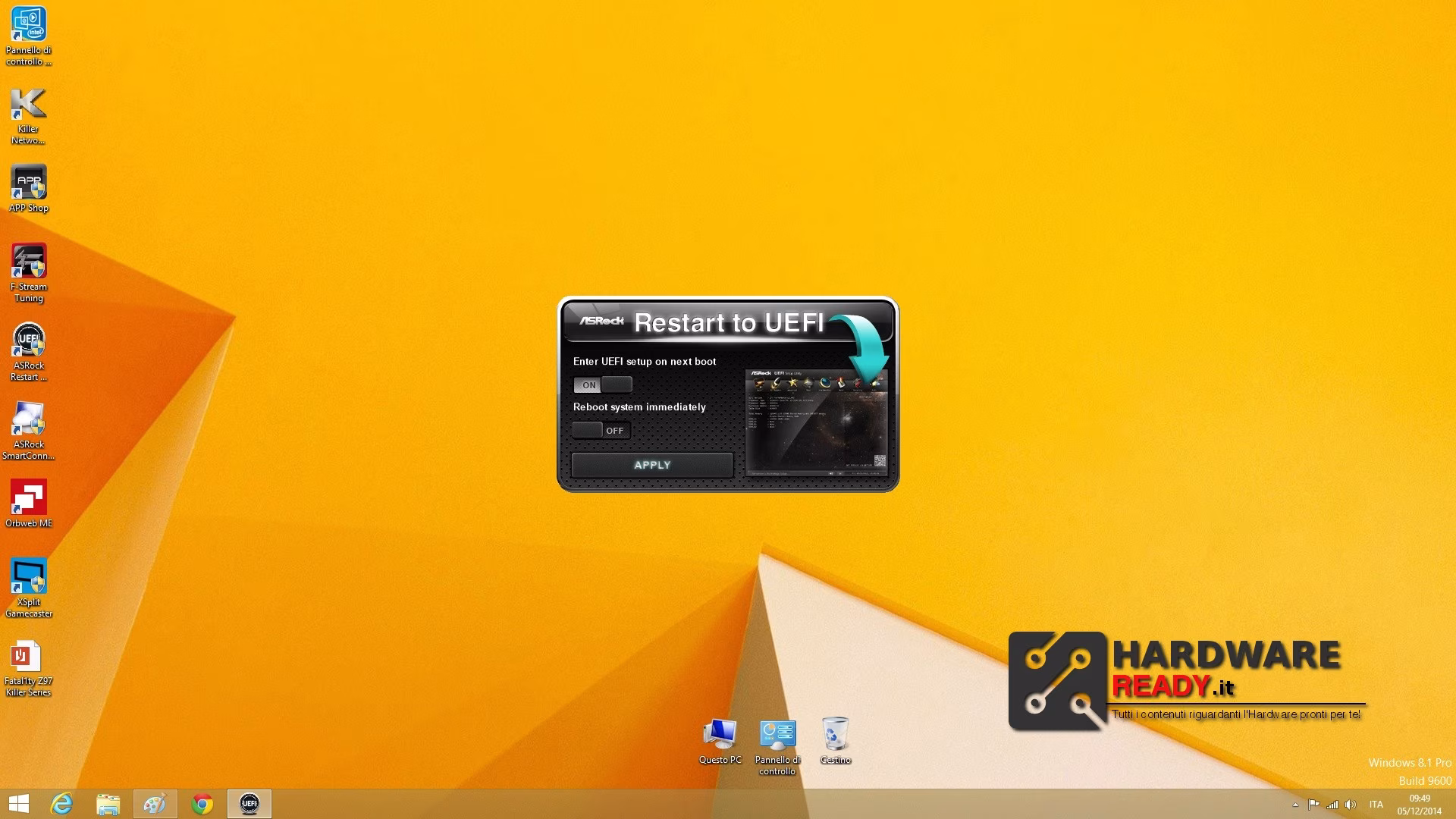

Il software molto essenziale ma funzionale “Restart to UEFI” che vi riporta al BIOS in seguito al riavvio.

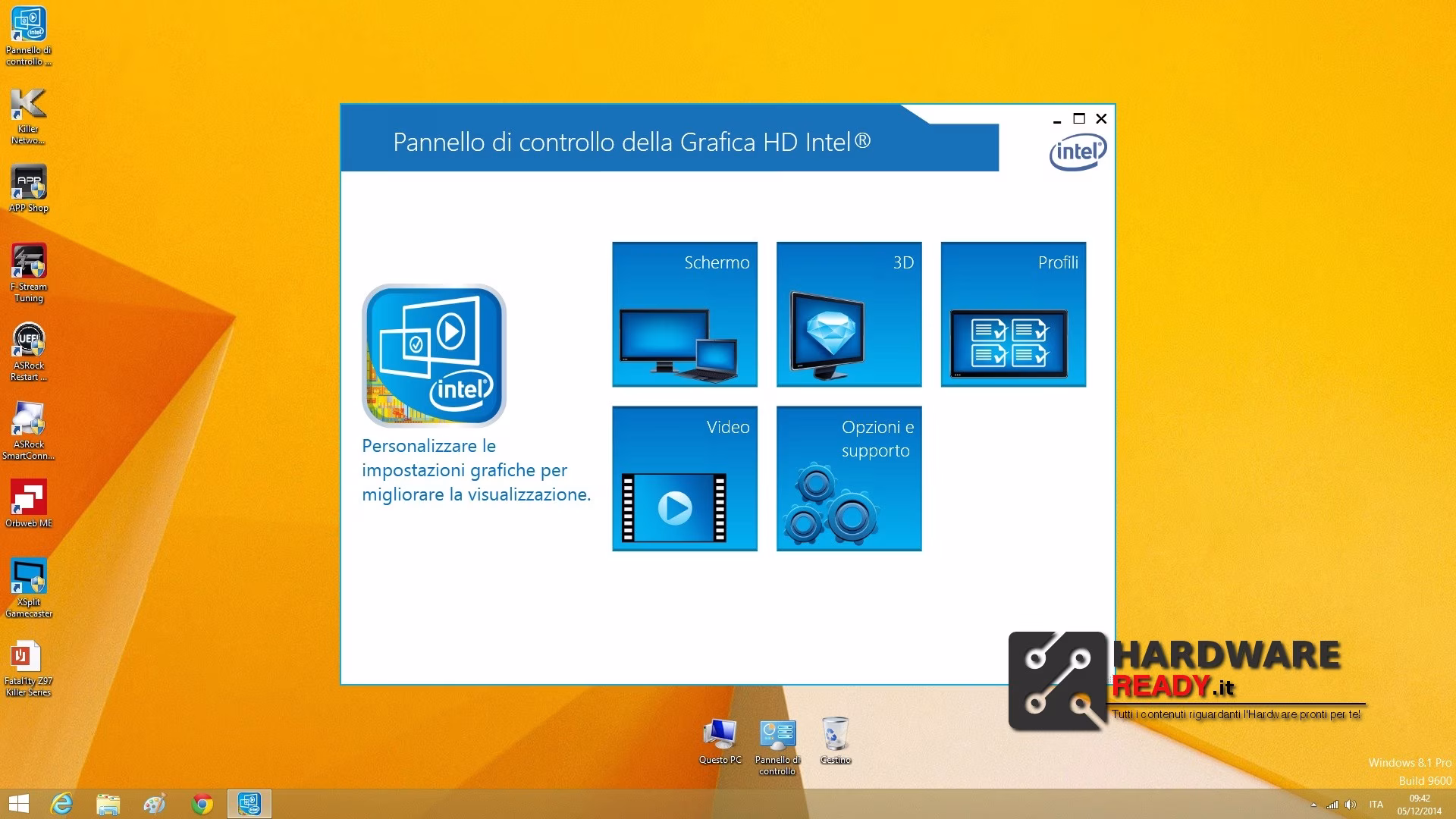

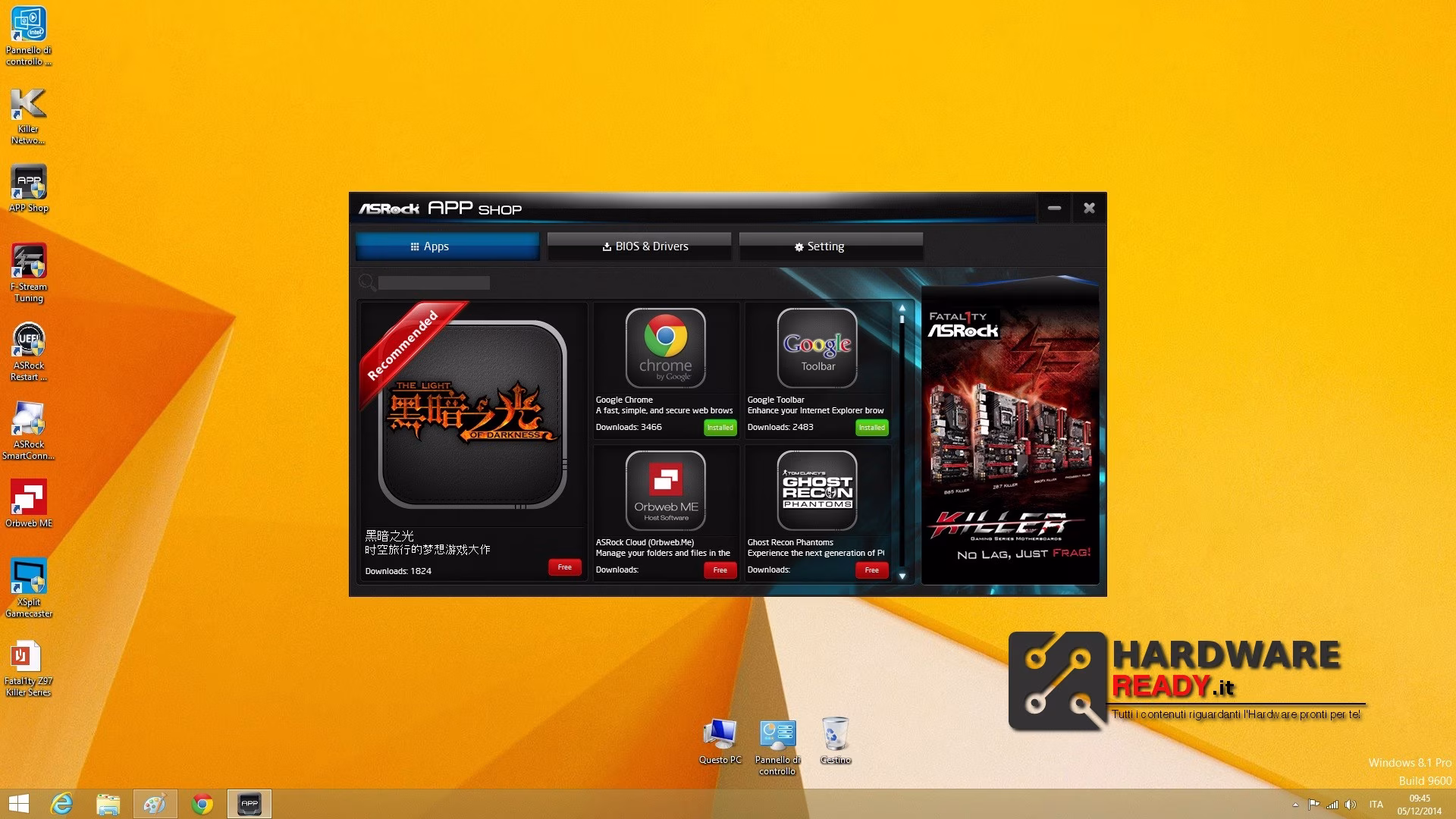

L’intera gestione grafica Intel ed il software ASRock APP Shop.
ASRock inoltre offre ai propri clienti Cloud gratuito per un periodo di tre anni, anche su smartphone, e APP Shop nella quale si trovano un sacco di utili applicazioni.
.png)
Ecco la configurazione usata per i Test:
Risultati Test:
La scheda si comporta in maniera discreta nei test.
Questa proposta ASRock ha tutte le carte in regola, ottimo BIOS UEFI ricco di funzionalità e profili pre-impostati, tanta innovazione e qualità dalla M.2 ai vari dettagli per i giocatori, Killer LAN E2200 alla scheda audio Purity Sound 2 isolata dalla scheda madre. La sezione di alimentazione permette tranquillamente di fare OC Daily anche per via dell’ottima dissipazione dei componenti, ma ovviamente non adatta ad OC spinti. Non sono presenti i classici bottoni di accensione/reset con il LED Debug ed il collegamento dei tasti di accensione e reset può risultare difficile se i cavi forniti col case sono corti (i pin di collegamento si trovano sulla sinistra nella parte bassa della scheda) e le porte SATA non sono a 90°, ma non abbiamo riscontrato difficoltà nel collegare i dispositivi, tuttavia è munito dello slot M.2 e del SATA Express (difficili da trovare sulla fascia media) .
Ottimo lo spazio tra le PCI-Express che in caso di AMD Crossfire aiuterebbe la dissipazione del calore emanato dalle schede video.
Nel complesso è un’ottimo prodotto e soprattutto completo, si è comportato bene nei test e nel normale utilizzo con consumi da 49W in idle a 115W di picco.
Va sottolineato il fatto che è una Scheda di fascia media con un prezzo di 125€, davvero ottimo.
