Oggi analizzeremo una proposta ASRock con Socket X99 adatta a creare un server, ma anche versatile e completa.
La X99 WS-E/10G Workstation Motherboard supporta la famiglia di processori Intel® Core™ i7 e Xeon® E5-1600/2600 v3 per il socket LGA 2011-3, fino a 18 core e 160W, le memorie sono 2x Quad Channel fino a 128GB con frequenza 3200+ (OC) e sistemi multi GPU in 4 Way SLI/CrossFireX  x16/x16/x16/x16.
Una connettività immensa con 12 porte SATA 3 (di cui una PCI Express), socket M.2 per SSD e 2x 10G Base-T LAN (chip Intel X540).
Il tutto con una sezione di alimentazione solida a 12 Fasi Digi Power e condensatori Nichicon 12K per un sistema stabile e prestante.
Vediamola nel dettaglio!

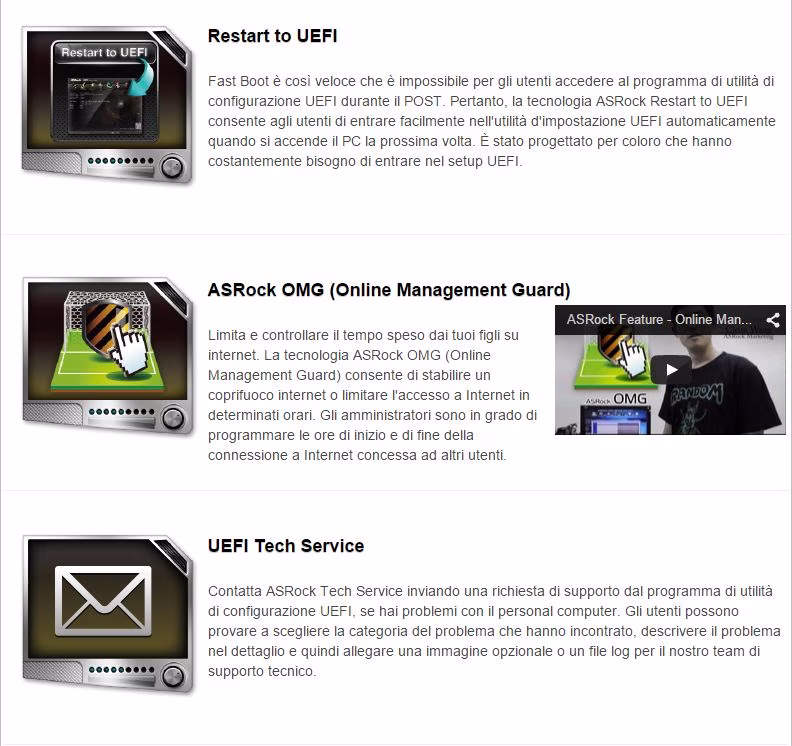

Principali Features:

Specifiche Tecniche:

Sito produttore ASRock

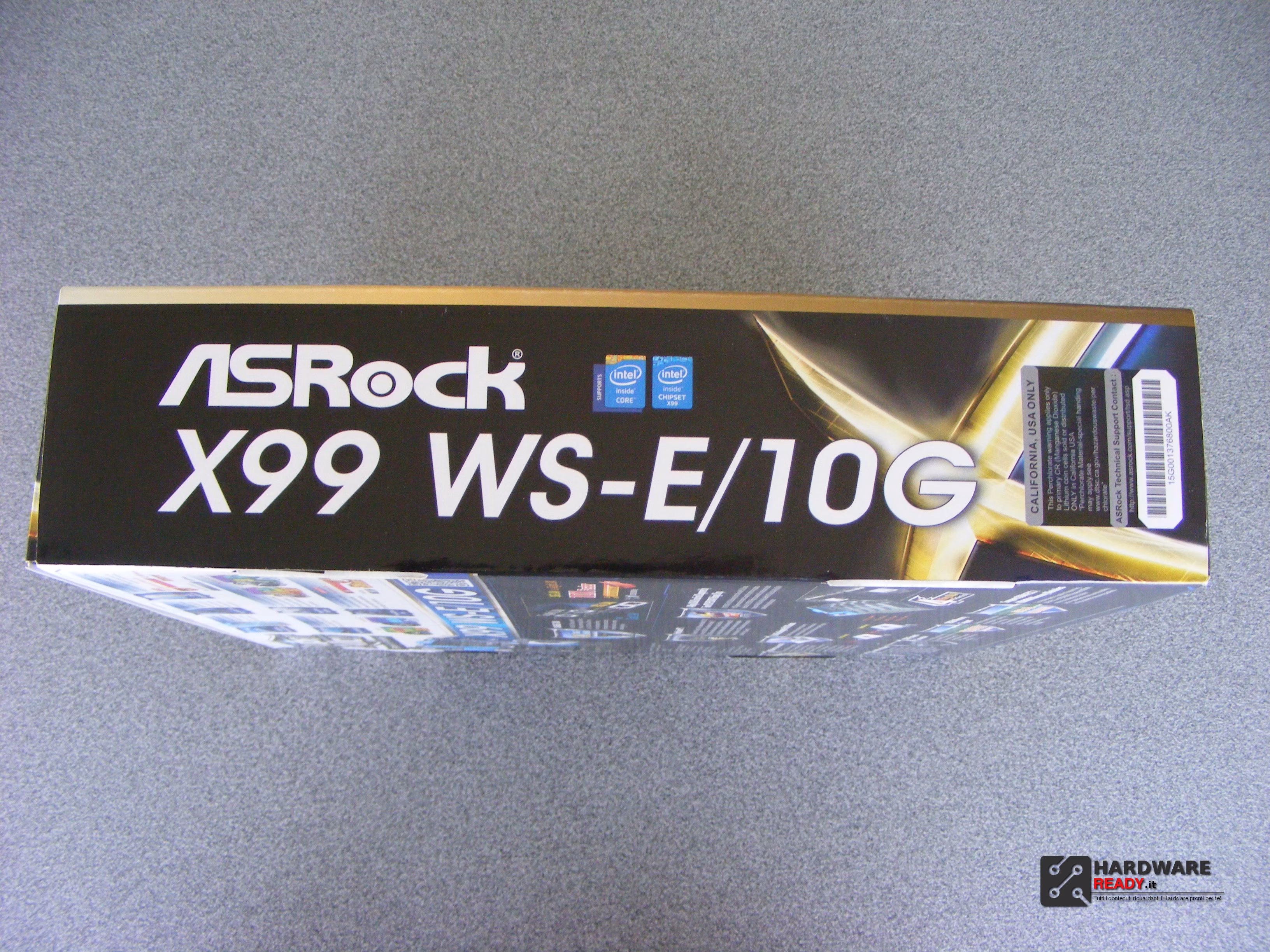

Classica confezione ASRock Super Alloy con le principali features e certificazioni nella parte bassa. Sul retro una dettagliata scheda tecnica e presentazione delle funzionalità e caratteristiche del prodotto. Sui lati corti il nome del prodotto a grandi caratteri.
La scatola è di grosse dimensioni e per facilitare il trasporto è munita di una maniglia nella parte alta.

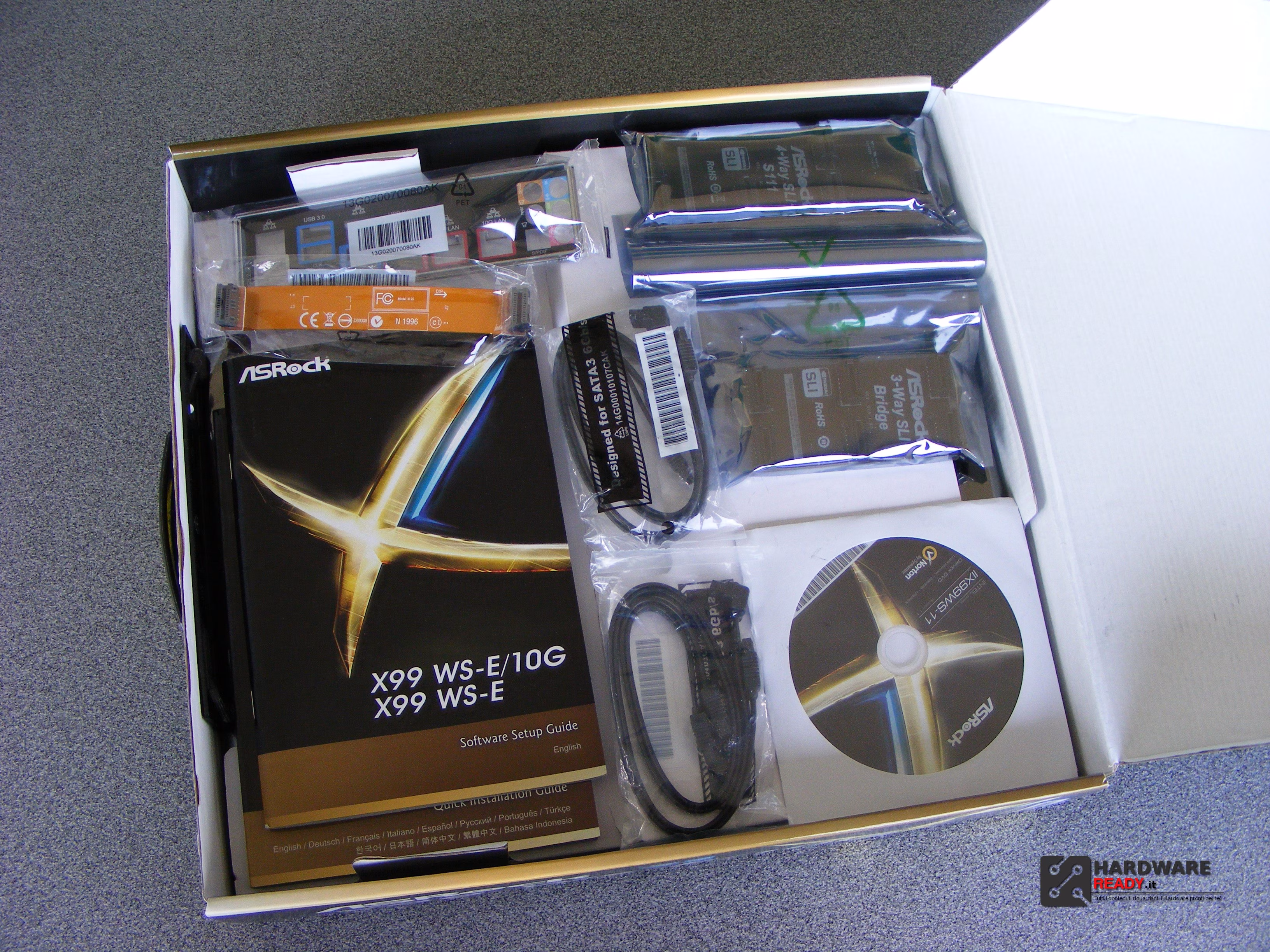

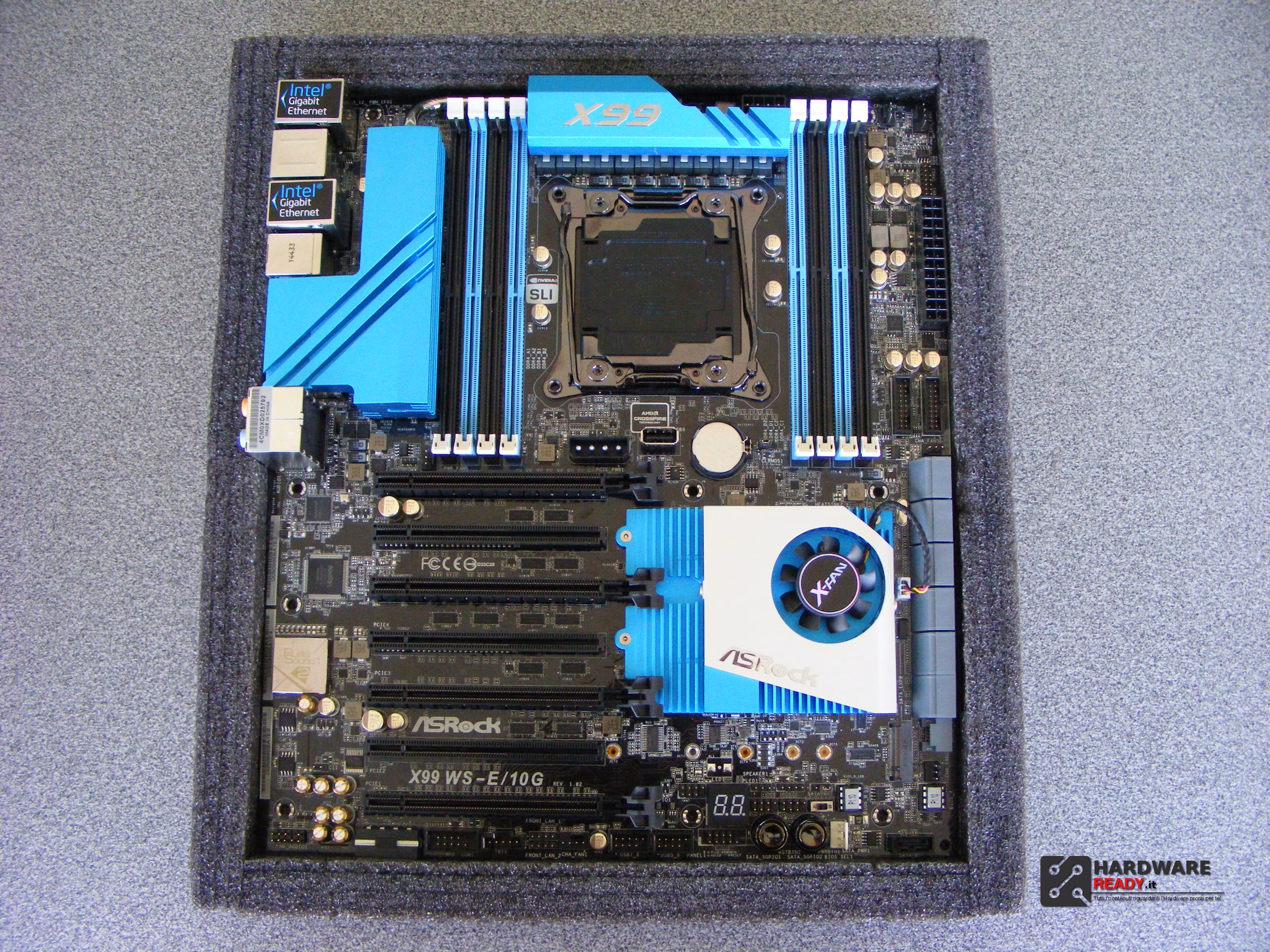

L’interno è diviso in due scomparti, il primo nella parte alta dove è presente tutto il bundle in dotazione ed il secondo in basso con la motherboard alloggiata e ben protetta.

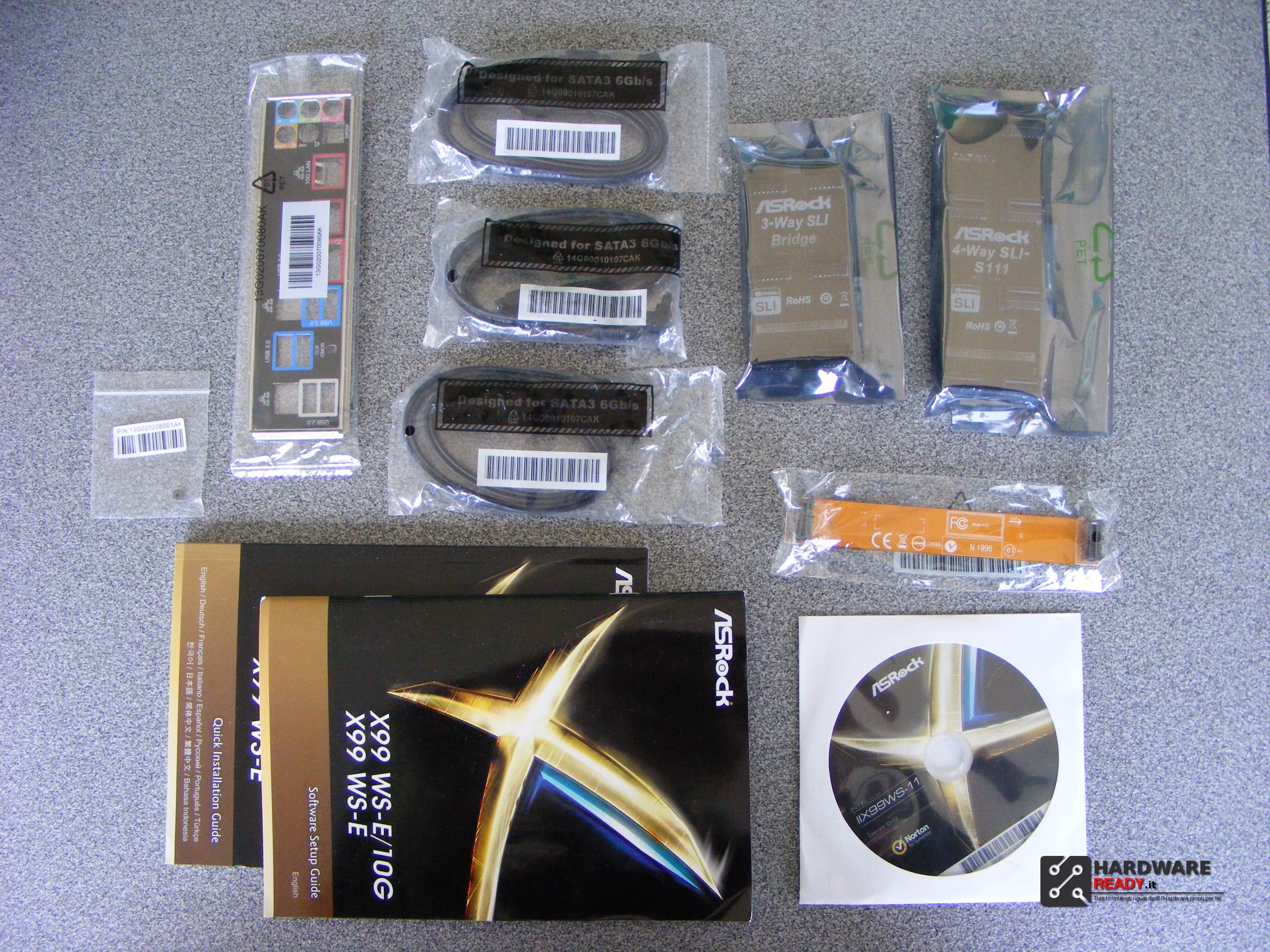

Il bundle è composto da:

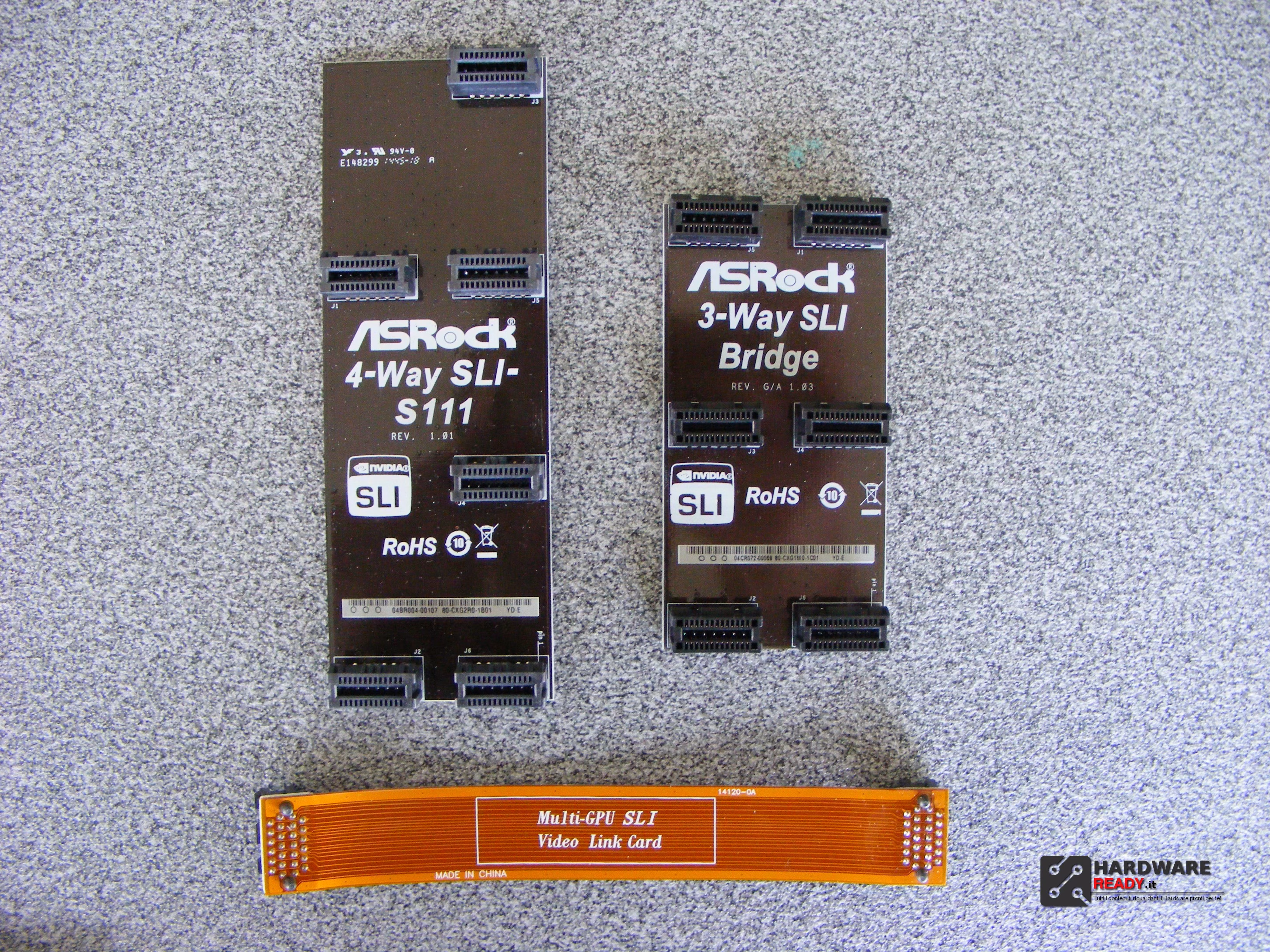

– 1 x Cavo connettore flessibile ASRock bridge SLI™ (14 cm)
– 1 x Scheda ASRock 3-Way SLI™ Bridge
– 1 x Scheda ASRock 4-Way SLI™ Bridge
– Guida di installazione rapida, CD di supporto, I/O Shield
– 6 x cavi dati SATA
– 1 x Vite per Socket M.2

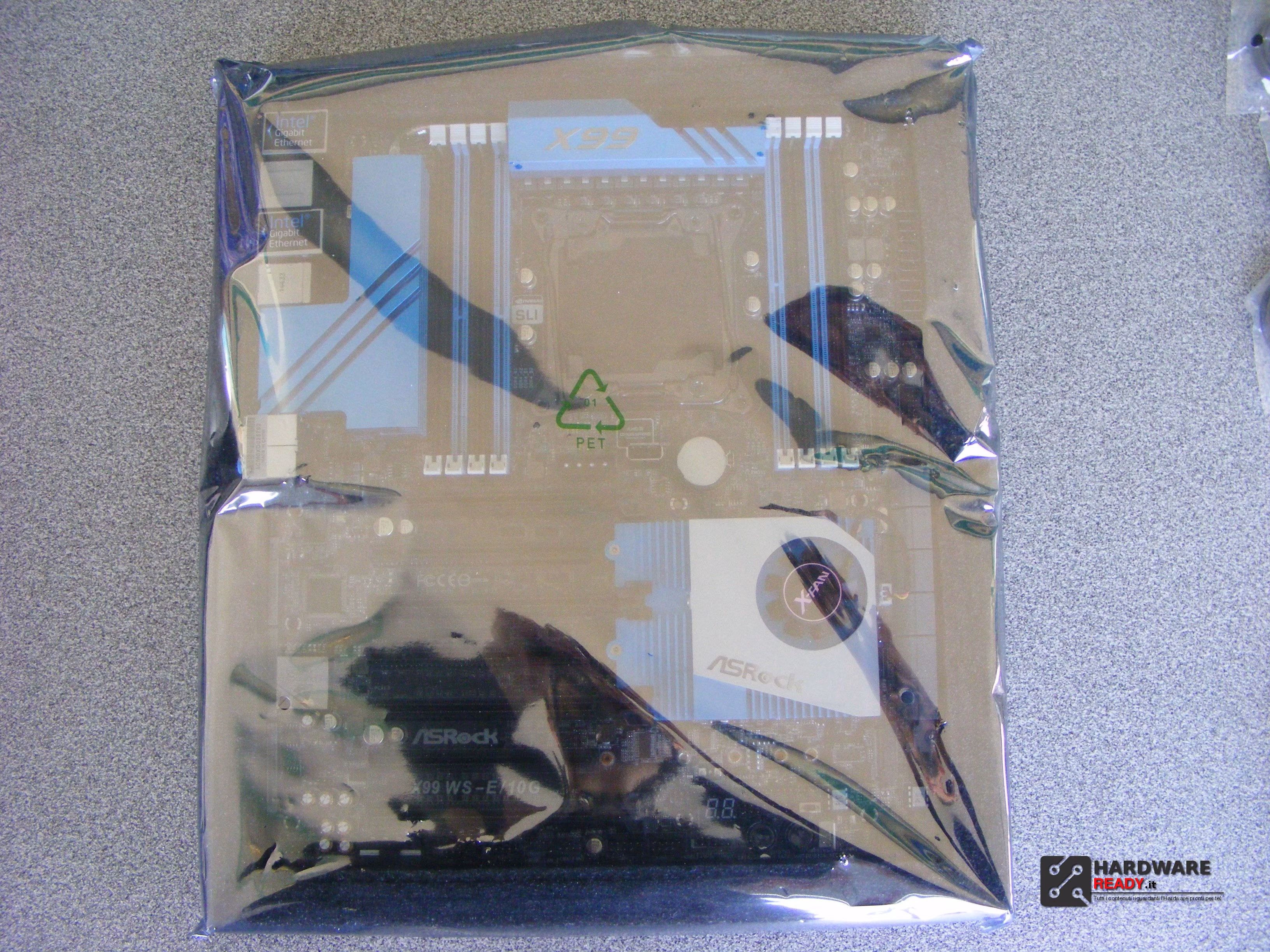

La motherboard è protetta in una busta antistatica ed un guscio in spugna che evita qualsiasi danno accidentale nel trasporto.

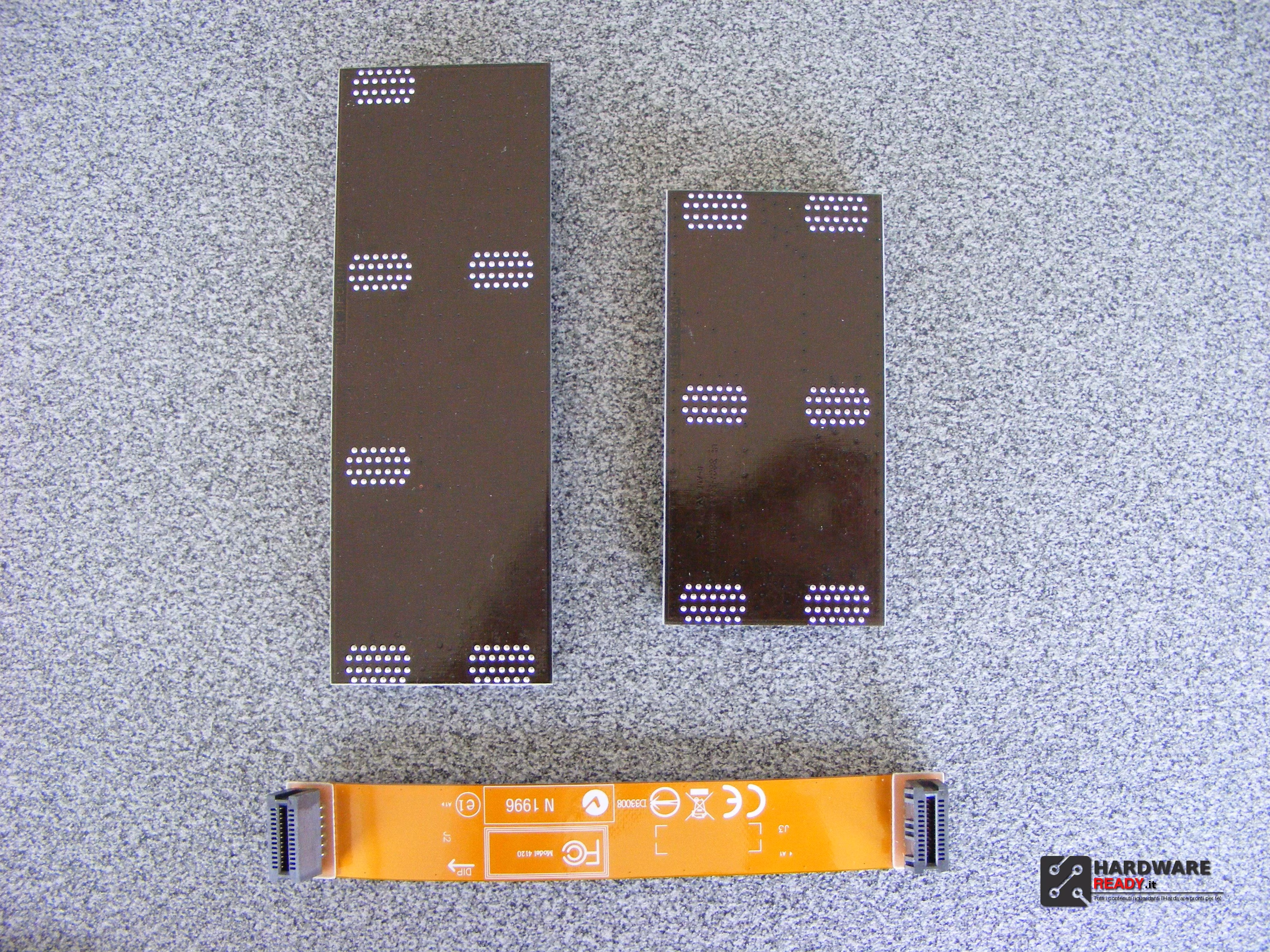

Questa proposta di ASRock nasce per formare una workstation, quindi spesso con soluzioni multi GPU. Supporta fino a 4 Way SLI ed in dotazione ci sono 3 connettori: due rigidi per il 3 e 4 Way SLI ed uno flessibile ASRock bridge SLI™ da ben 14 cm.

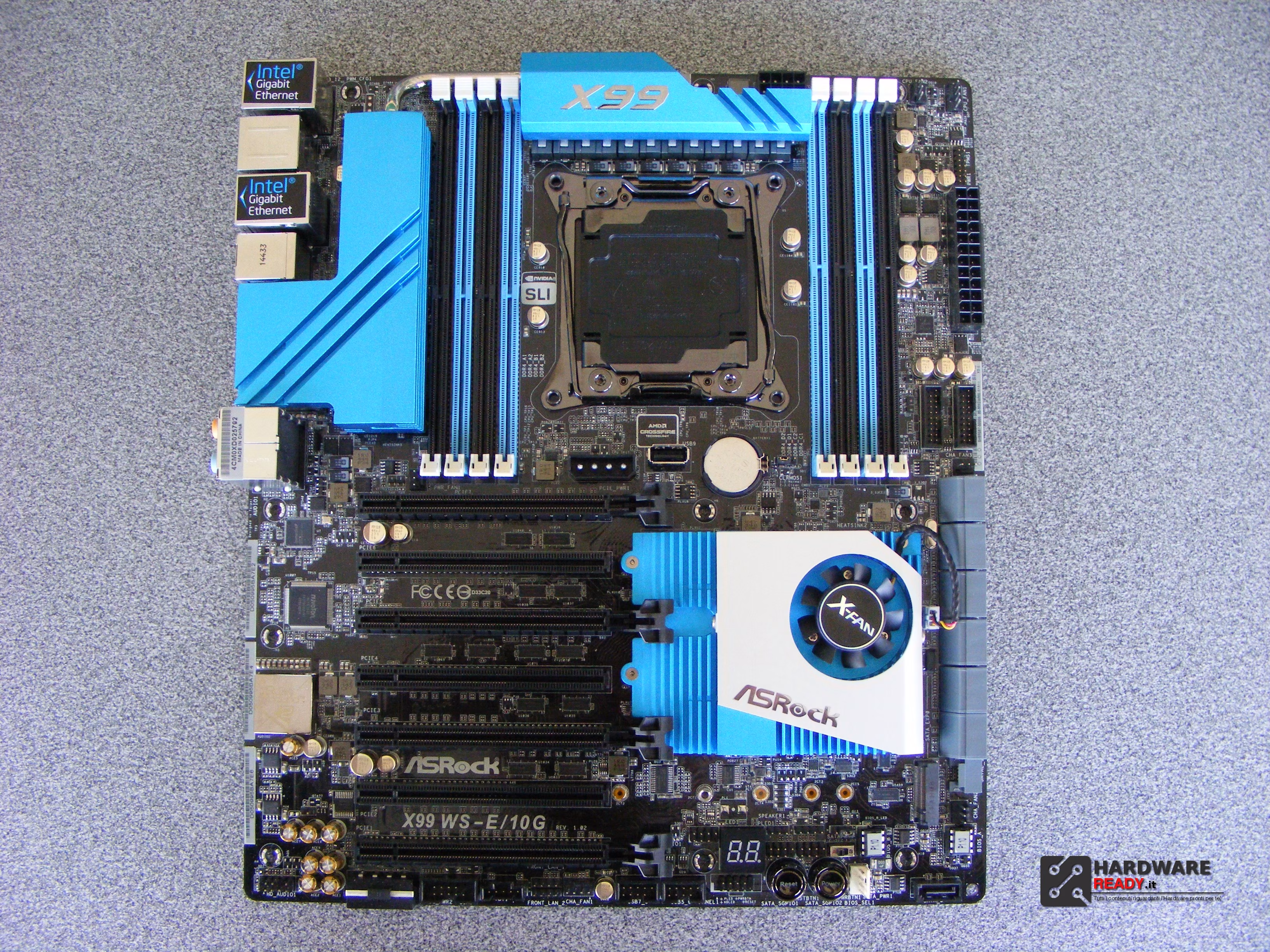

La X99 WS di ASRock ha un fattore di forma EATX con un PCB a 8 strati e circuito in vetro ad alta densità. Il PCB è in zaffiro nero come tutte le nuove proposte dell’azienda.

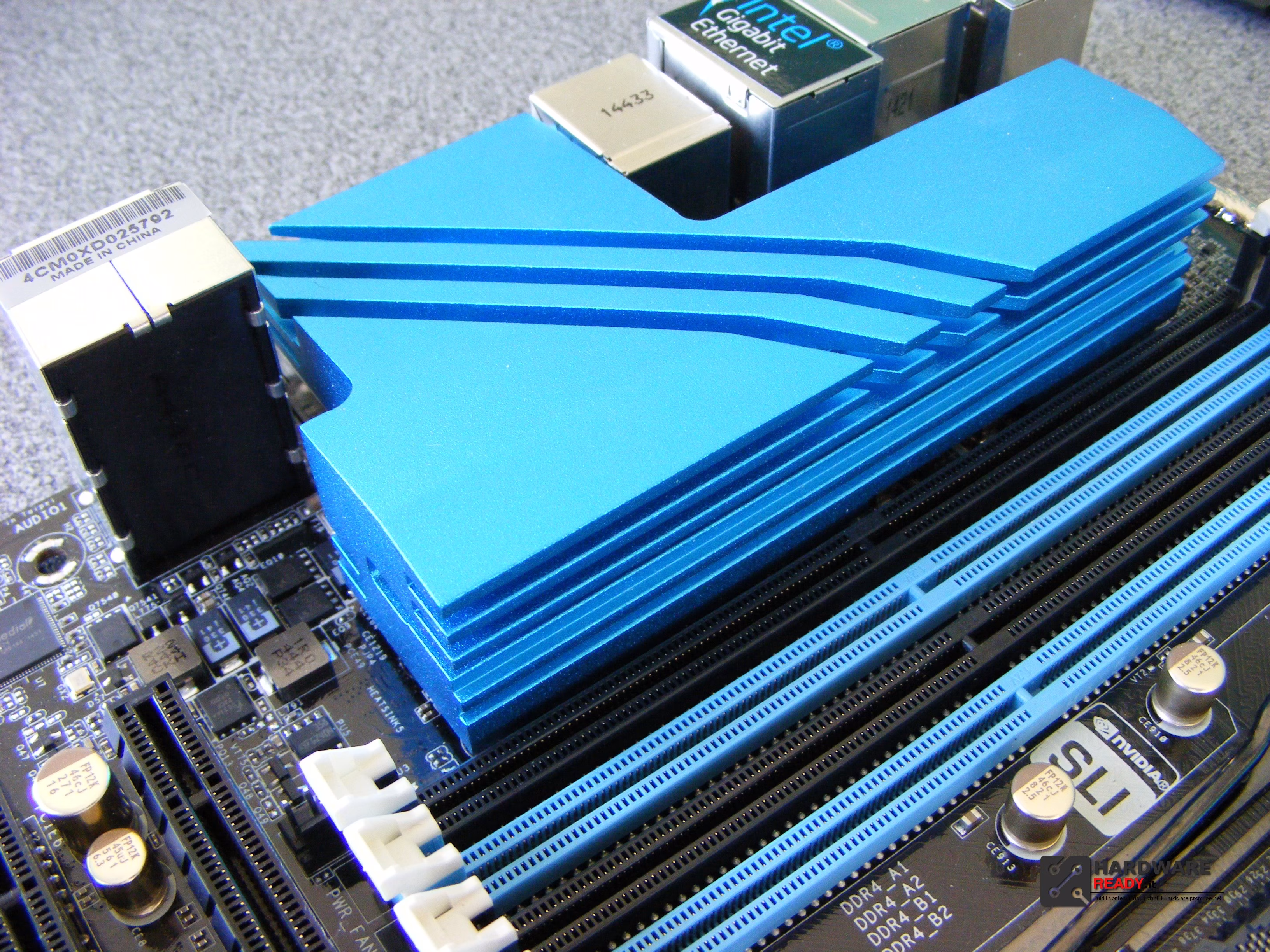

La prima cosa che risalta agli occhi sono i grossi dissipatori di calore XXL in lega di alluminio, in colorazione blu coordinati con gli slot DIMM delle RAM. Nel complesso la scheda è imponente e solida in mano.

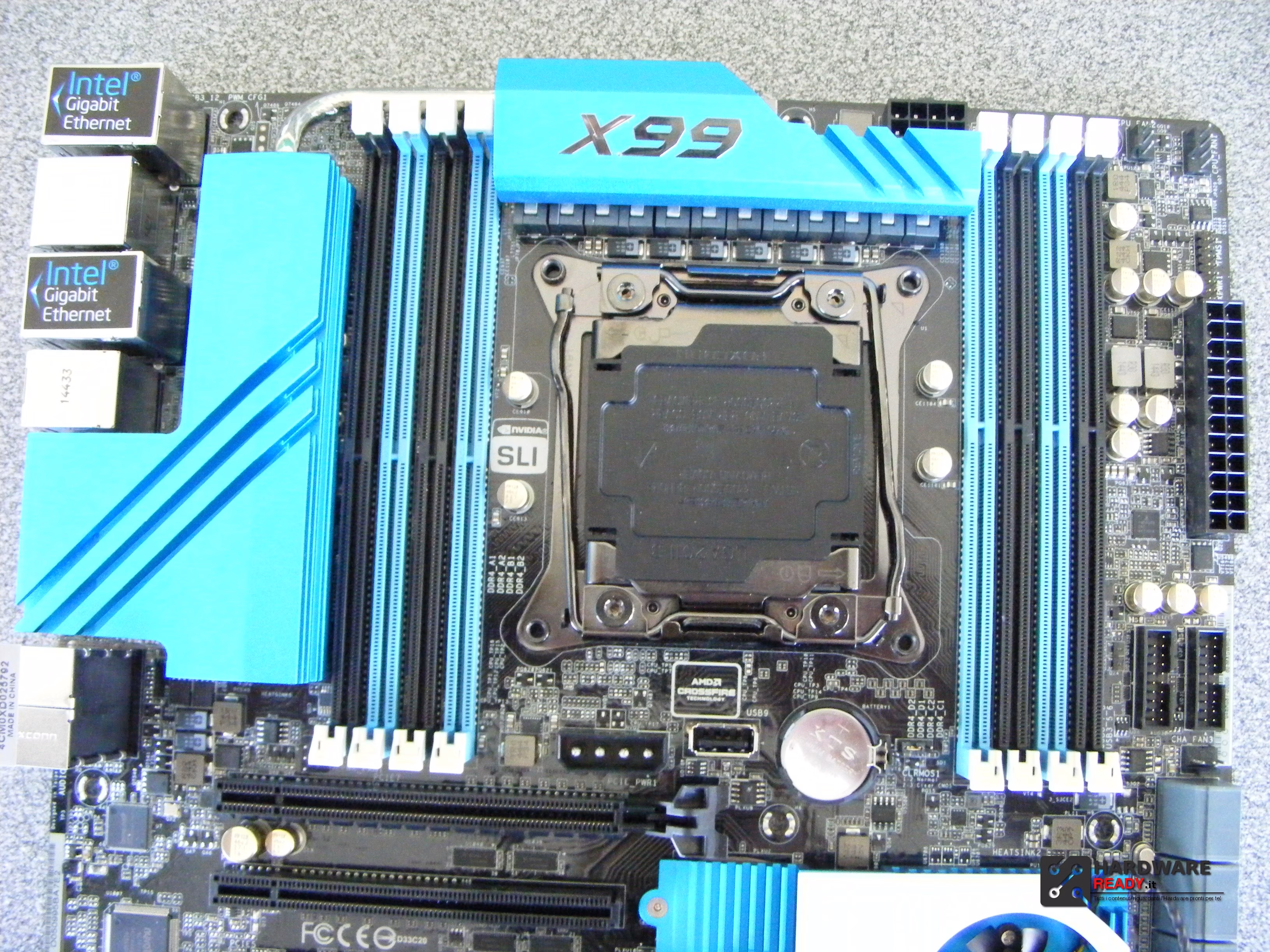

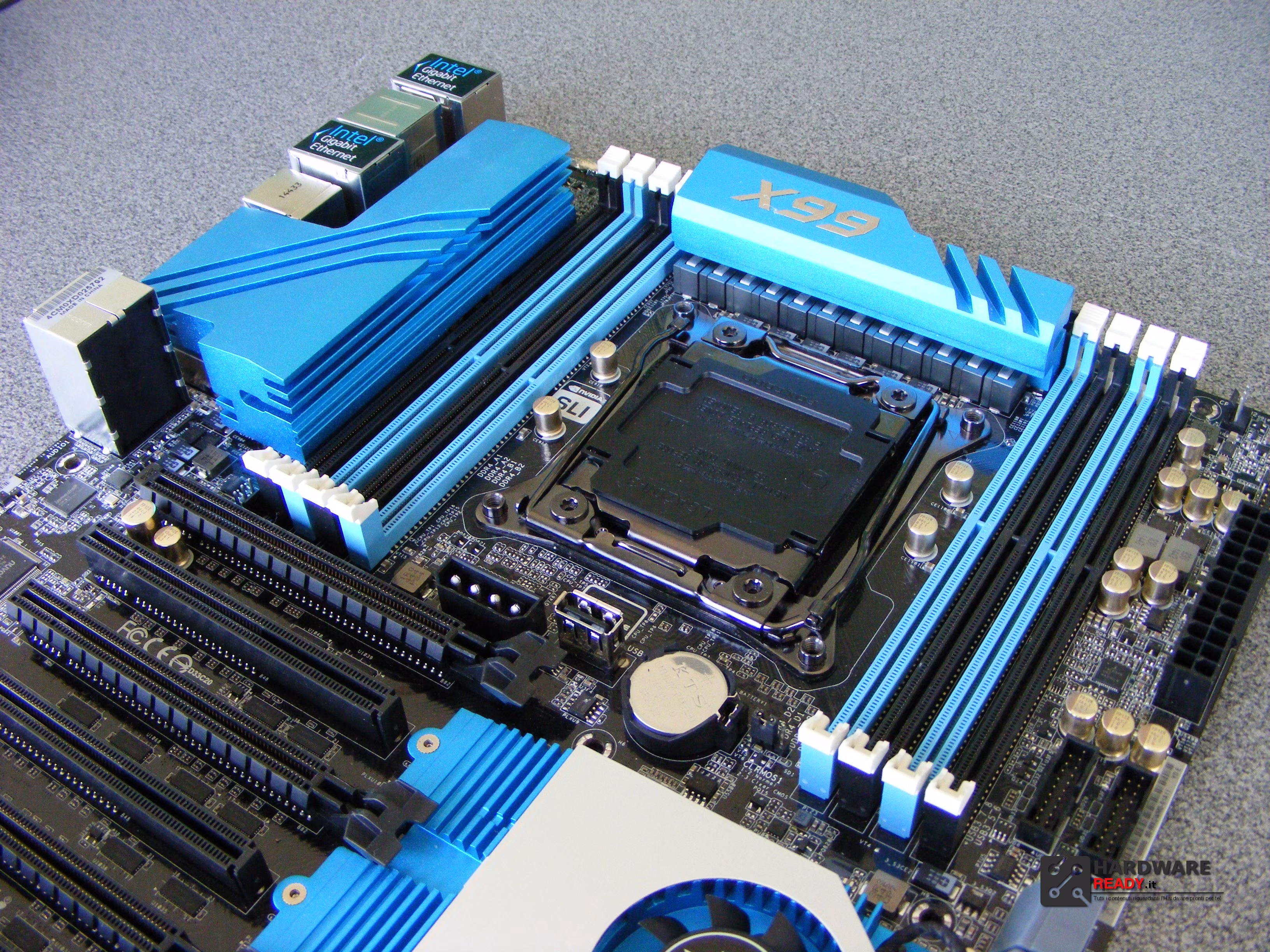

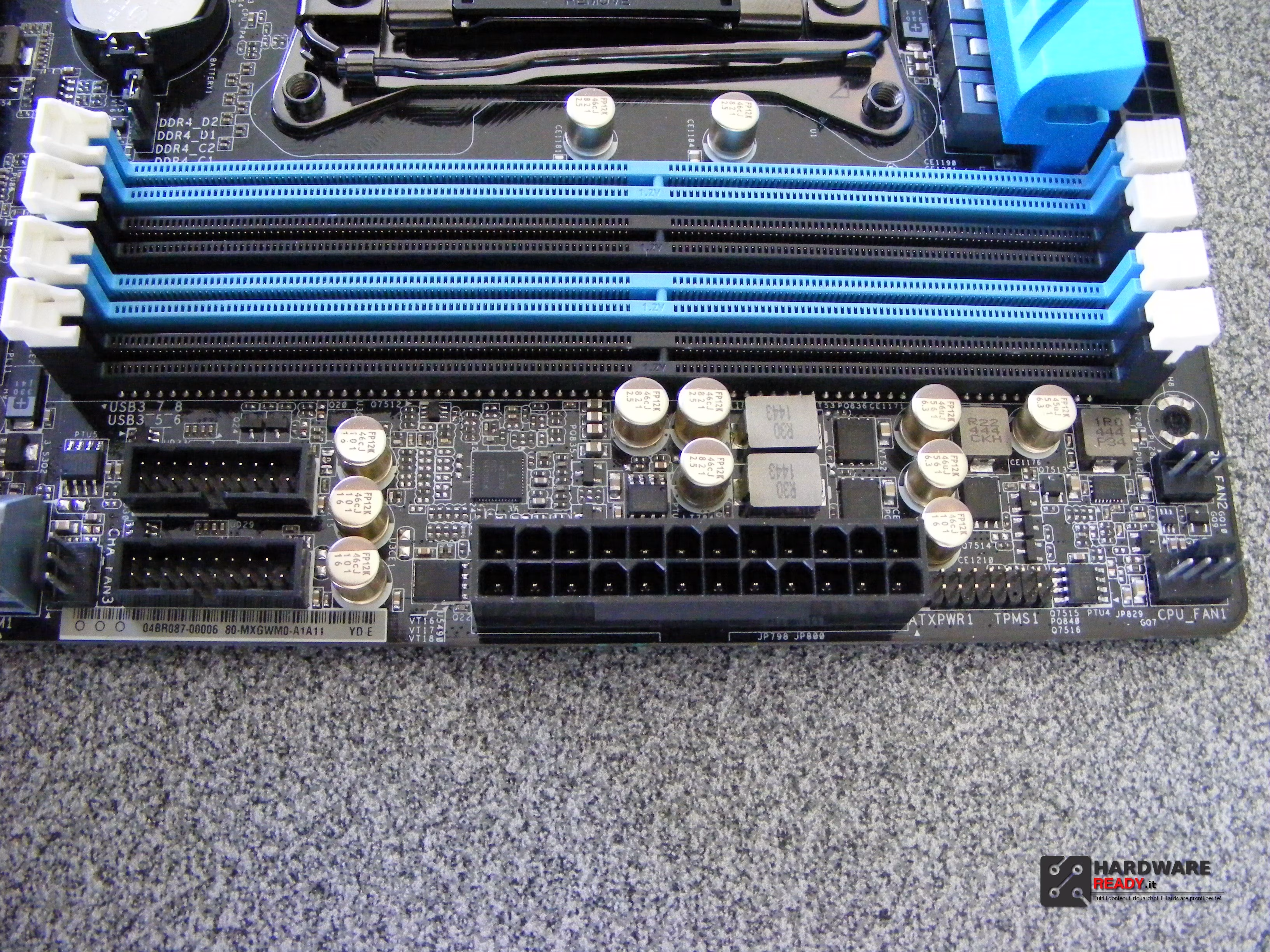

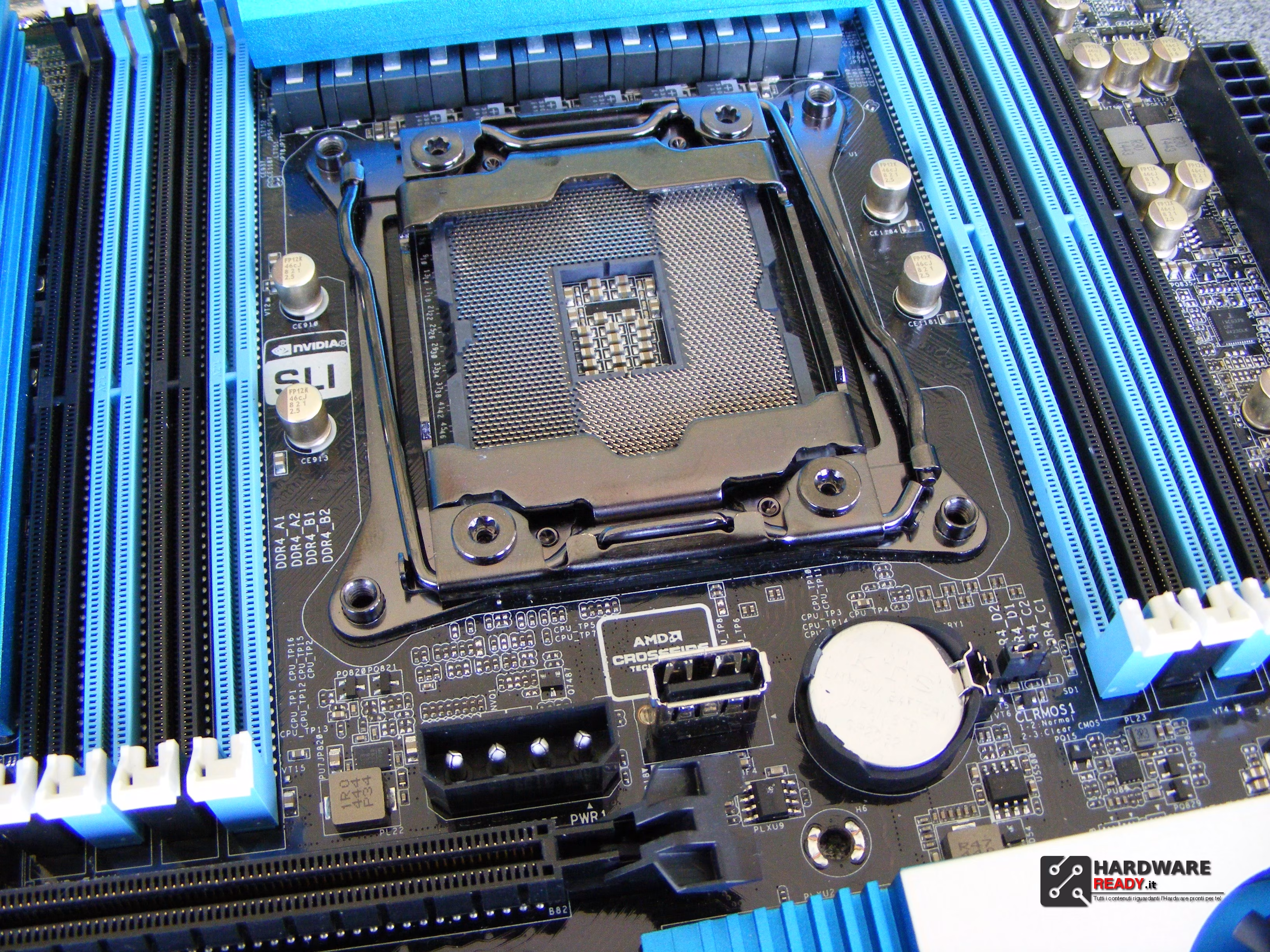

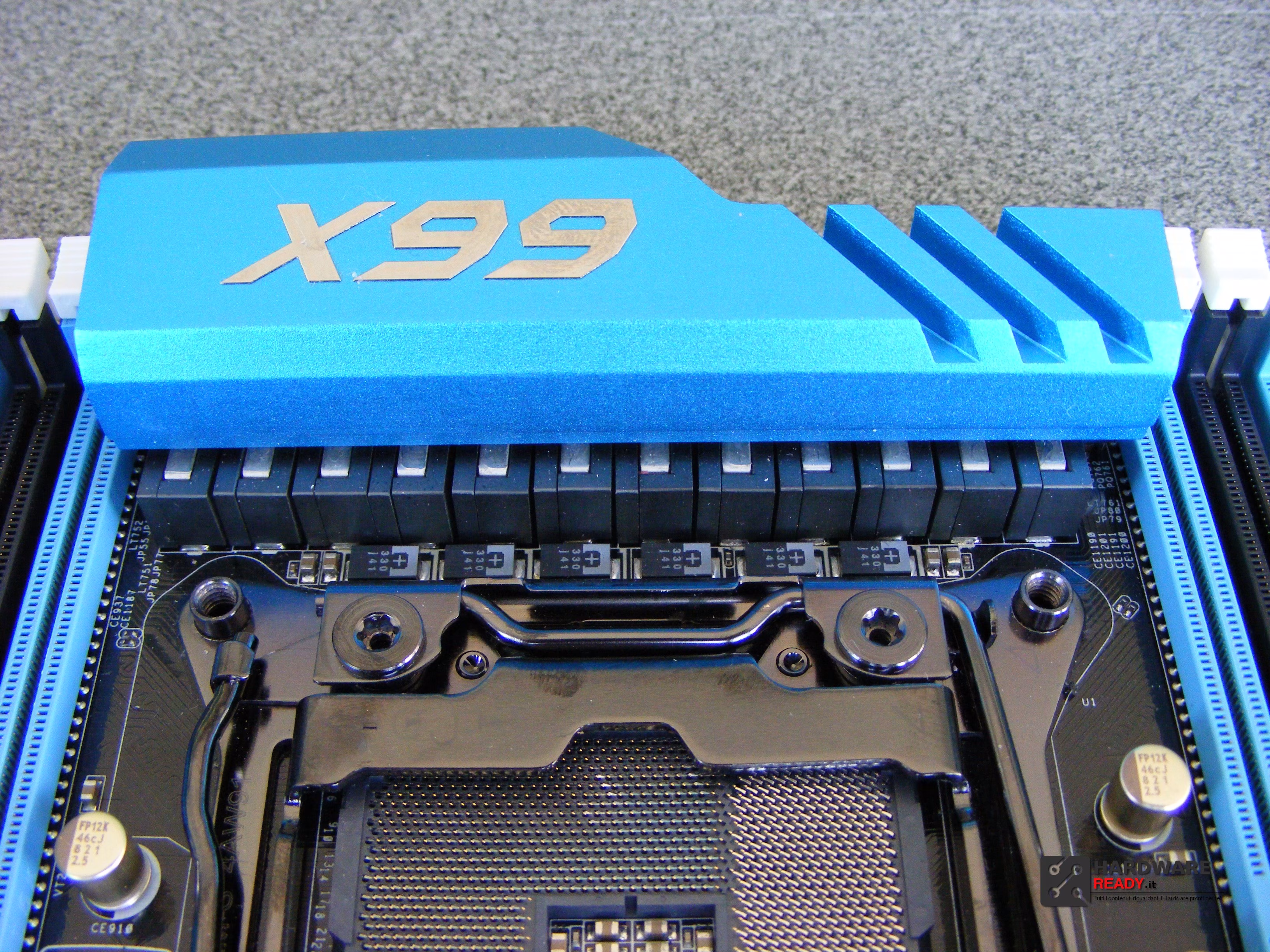

L’aria intorno al socket è abbastanza limitata, ma non si hanno problemi nel montaggio di waterblock o grossi dissipatori ad aria. Tra i dissipatori dei VRM, gli 8 slot DIMM per le RAM e l’USB ed il Molex a 4 pin per l’alimentazione in basso, non sono presenti spazi vuoti.

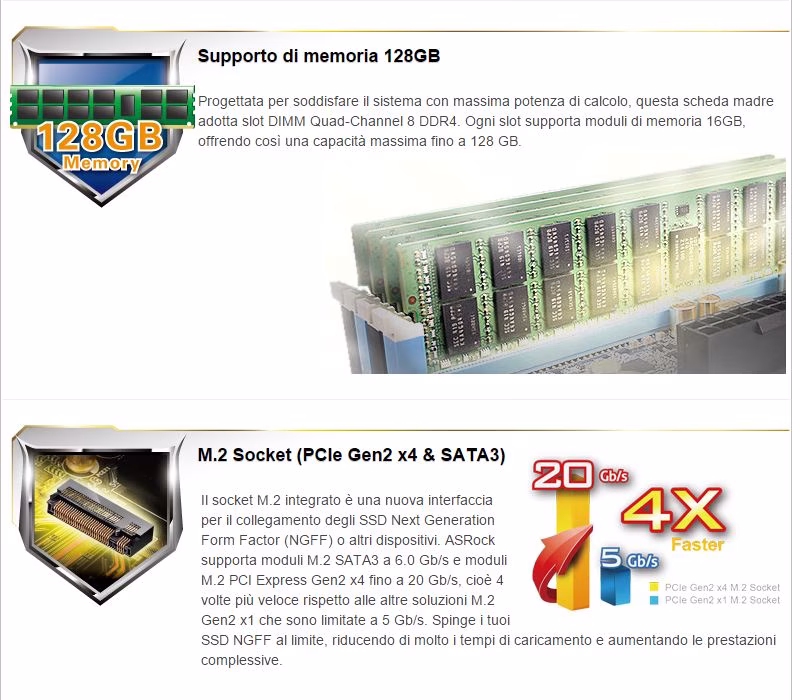

La X99 WS di ASRock offre 2x quad channel DDR4 con una capacità massima di 128GB a 3200MHz in overclock. Il fissaggio delle RAM avviene tramite un fermo in automatico nella parte alta, semplice ed efficiente.

Limitatissimo lo spazio per un’eventuale coibentazione in caso di OC sotto LN2.

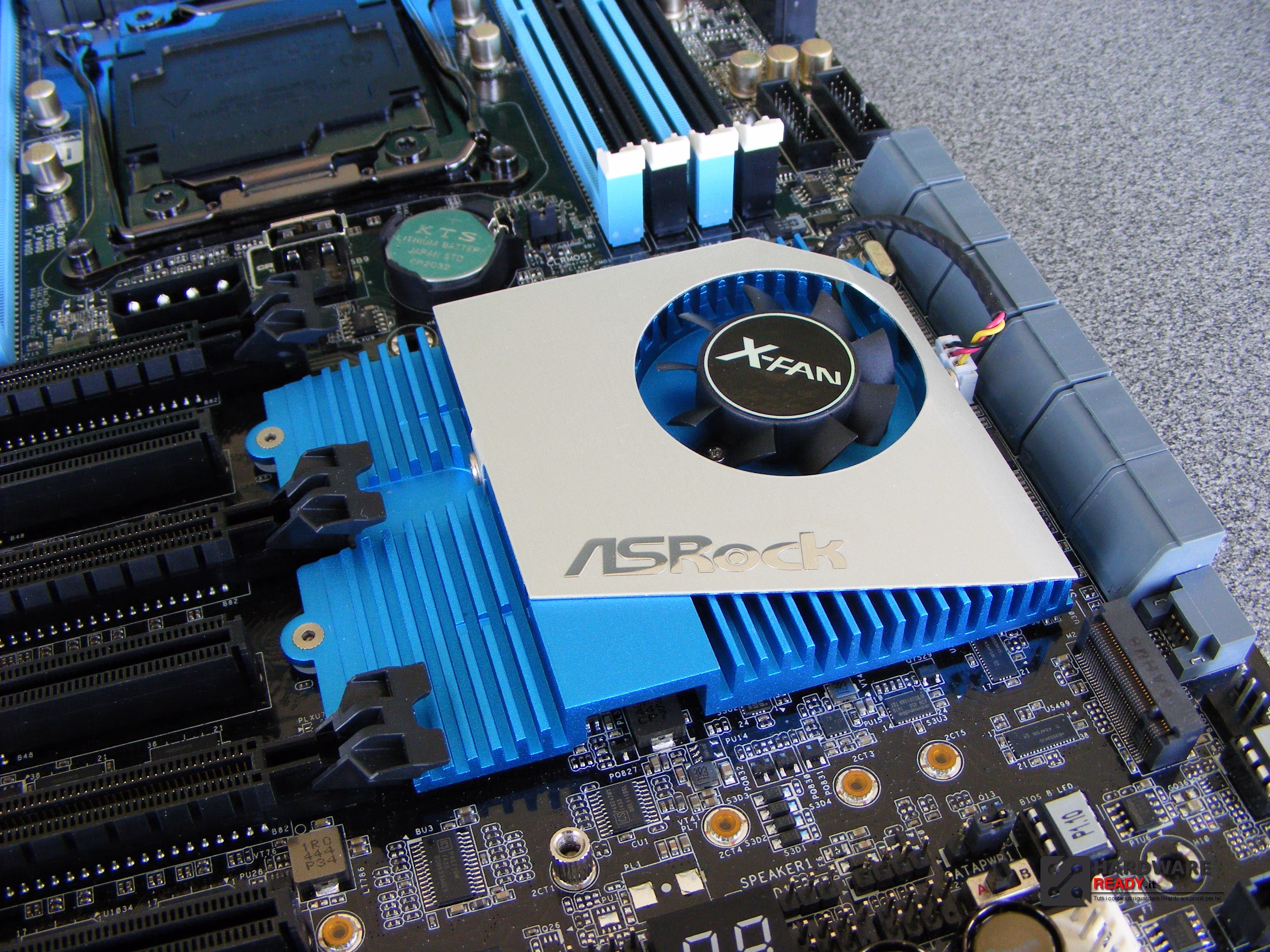

Imponenti i dissipatori che svolgono egregiamente il loro dovere.

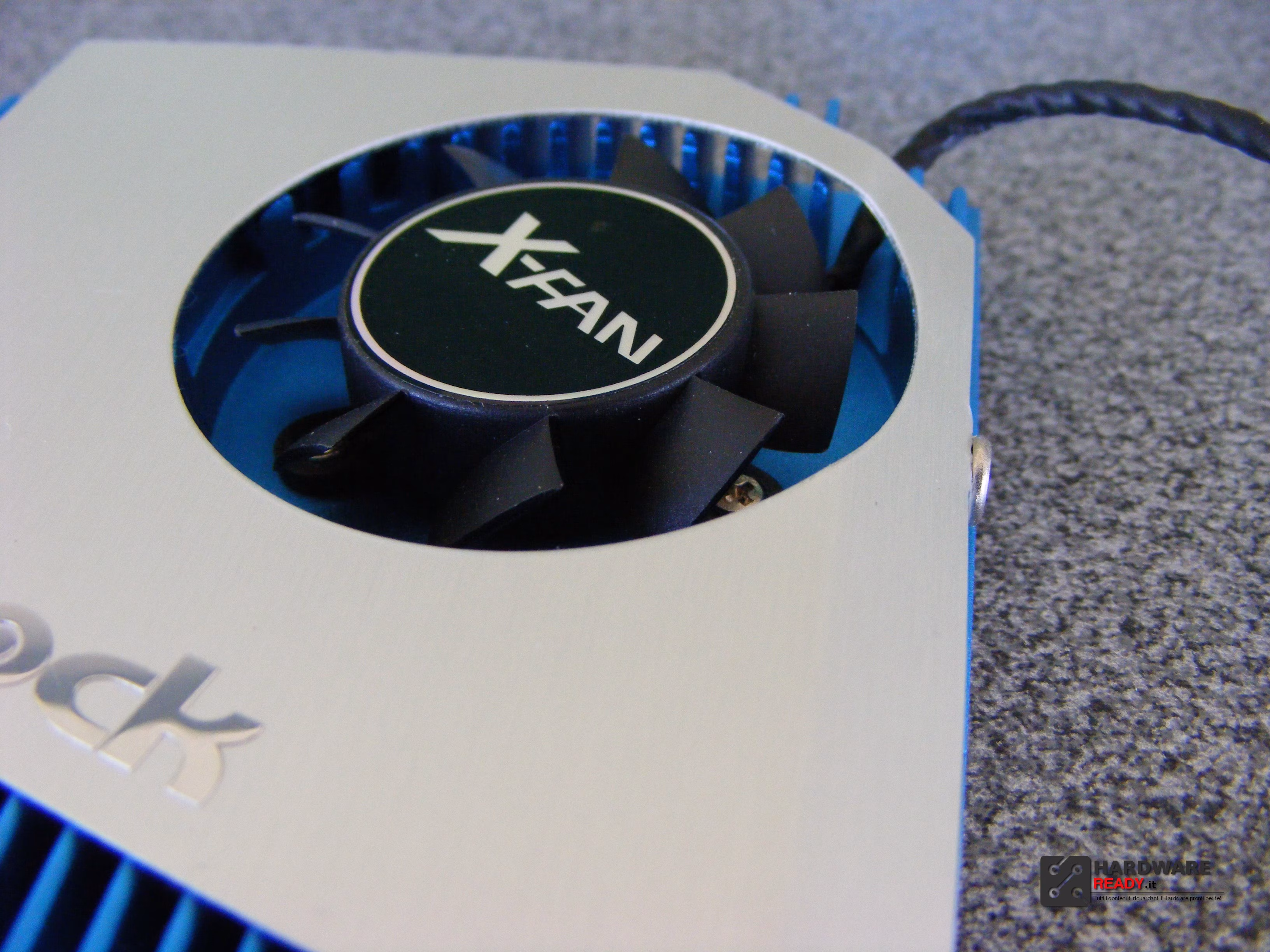

Tutto sommato la piccola ventola non risulta rumorosa e fastidiosa come spesso accade.

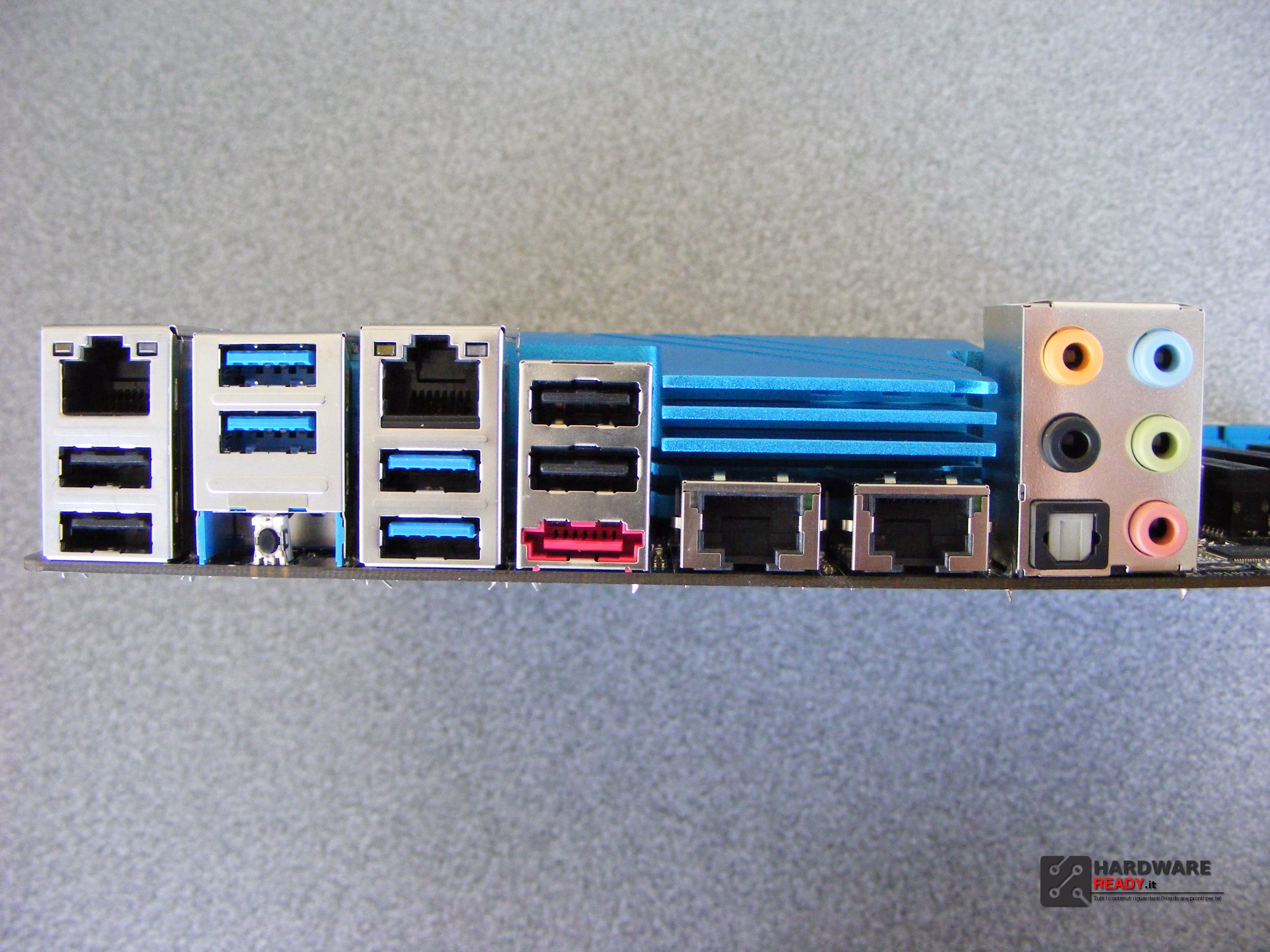

Il pannello I/O posteriore è composto da:
– 1 x Uscita porta ottica SPDIF
– 1 x connettore eSATA
– 4 x porte USB 2.0 (Supporta la protezione ESD (ASRock Full Spike Protection))
– 4 x porte USB 3.0 (ASMedia ASM1074 hub) (Supporta la protezione ESD (ASRock Full Spike Protection))
– 4 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità)
– 1 x interruttore pulizia CMOS
– Jack Audio HD: cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono

Nel complesso la connettività è buona. Il pezzo forte sono sicuramente le due porte 10G BASE-T LAN by Intel® X540, ma ridimensionando il dissipatore si potevano montare altre due porte USB (sicuramente più utili).

Imponente la connettività per le periferiche di archiviazione.

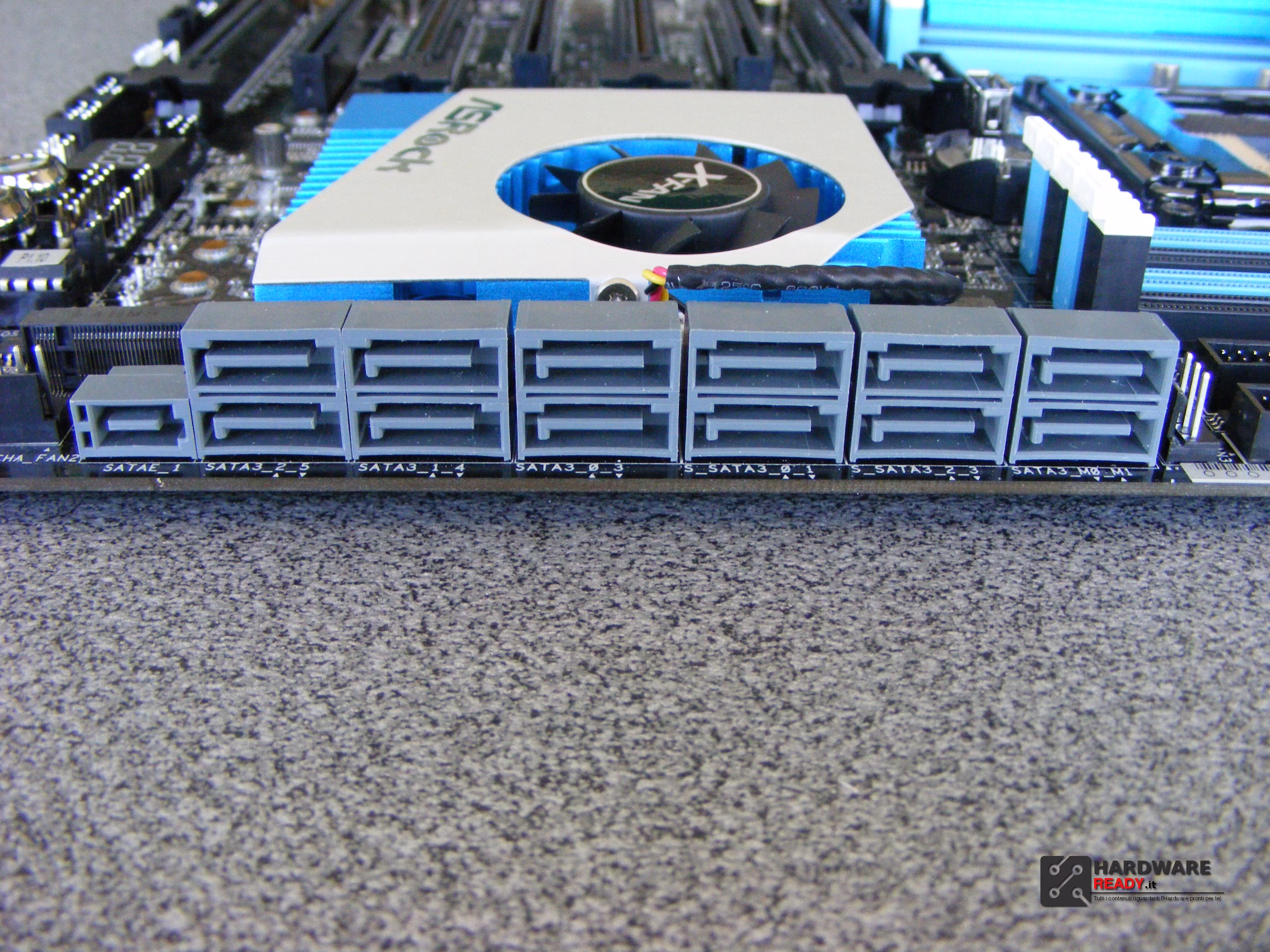

L’azienda ha decido di fornire massima libertà all’utente munendo di ben 12 porte SATA 3.0, una SATA in verticale sulla scheda ed una M.2 al alta velocità per  SSD.
Specifichiamo il fatto che nell’utilizzo della porta M.2 ad alta velocità, si limita la SATA express (ovviamente in caso si utilizzano tutte le SATA compresa l’express viene limitata la M.2). Ciò non è a fatto un problema, ma bensì una scelta in cosa utilizzare a proprio piacimento.

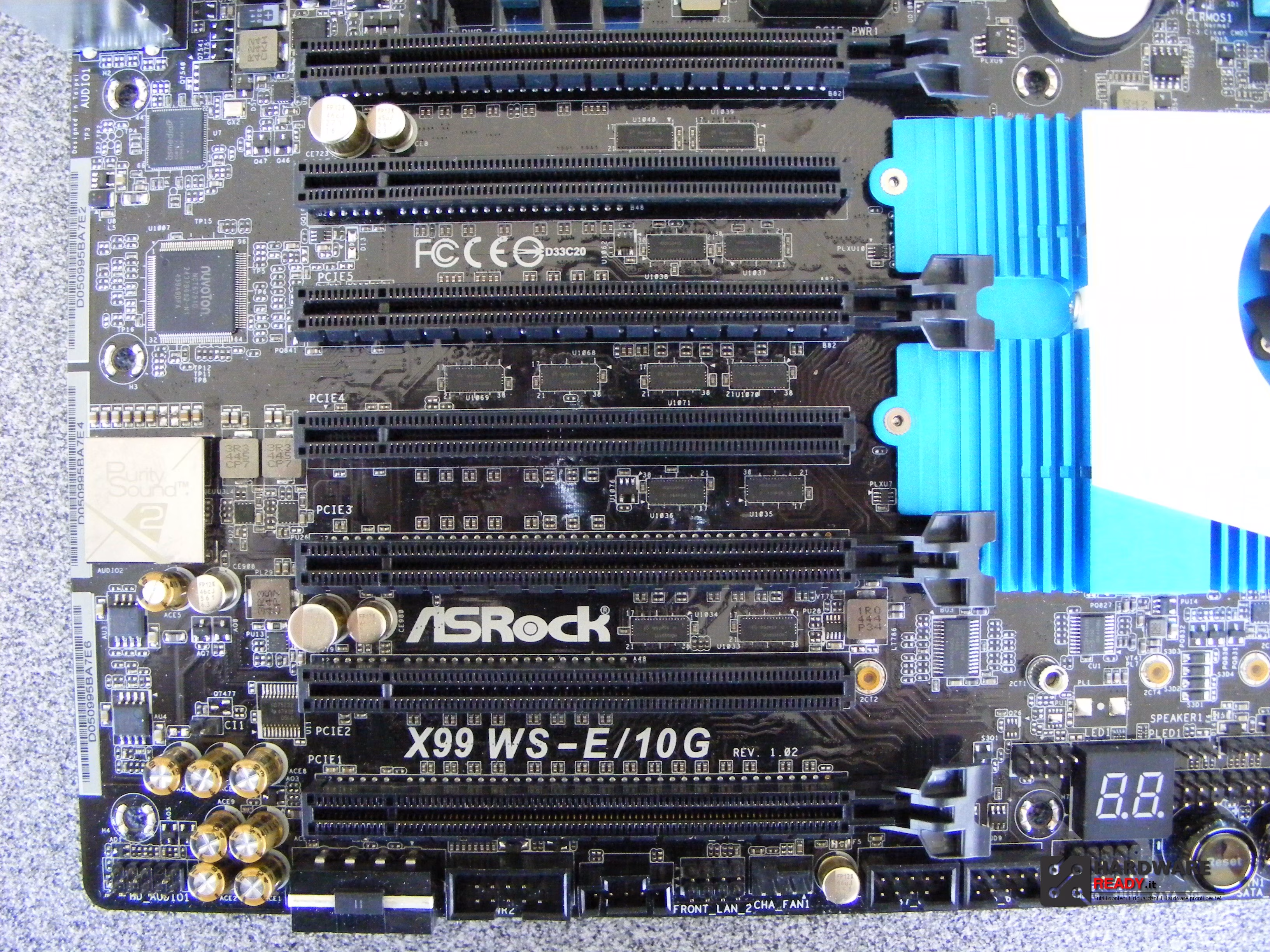

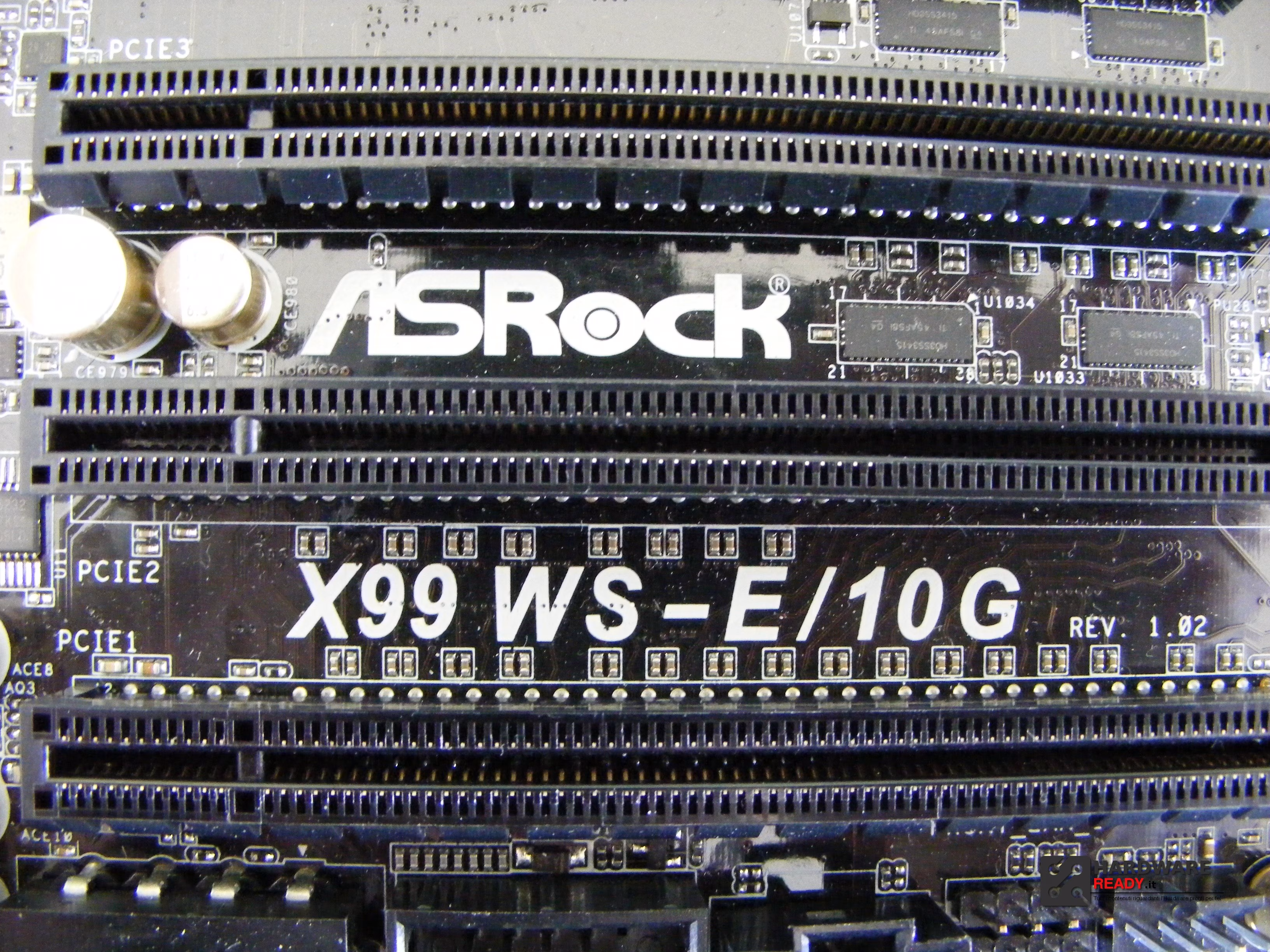

Le PCIe sono alternate 16x e 8x. In questo modo, grazie al chip PLX, si ha pieno supporto a Quad SLI/CrossfireX con tutte 16x .
L’ordine è il seguente: 16x,8x,16x,8x,16x,8x,16x.

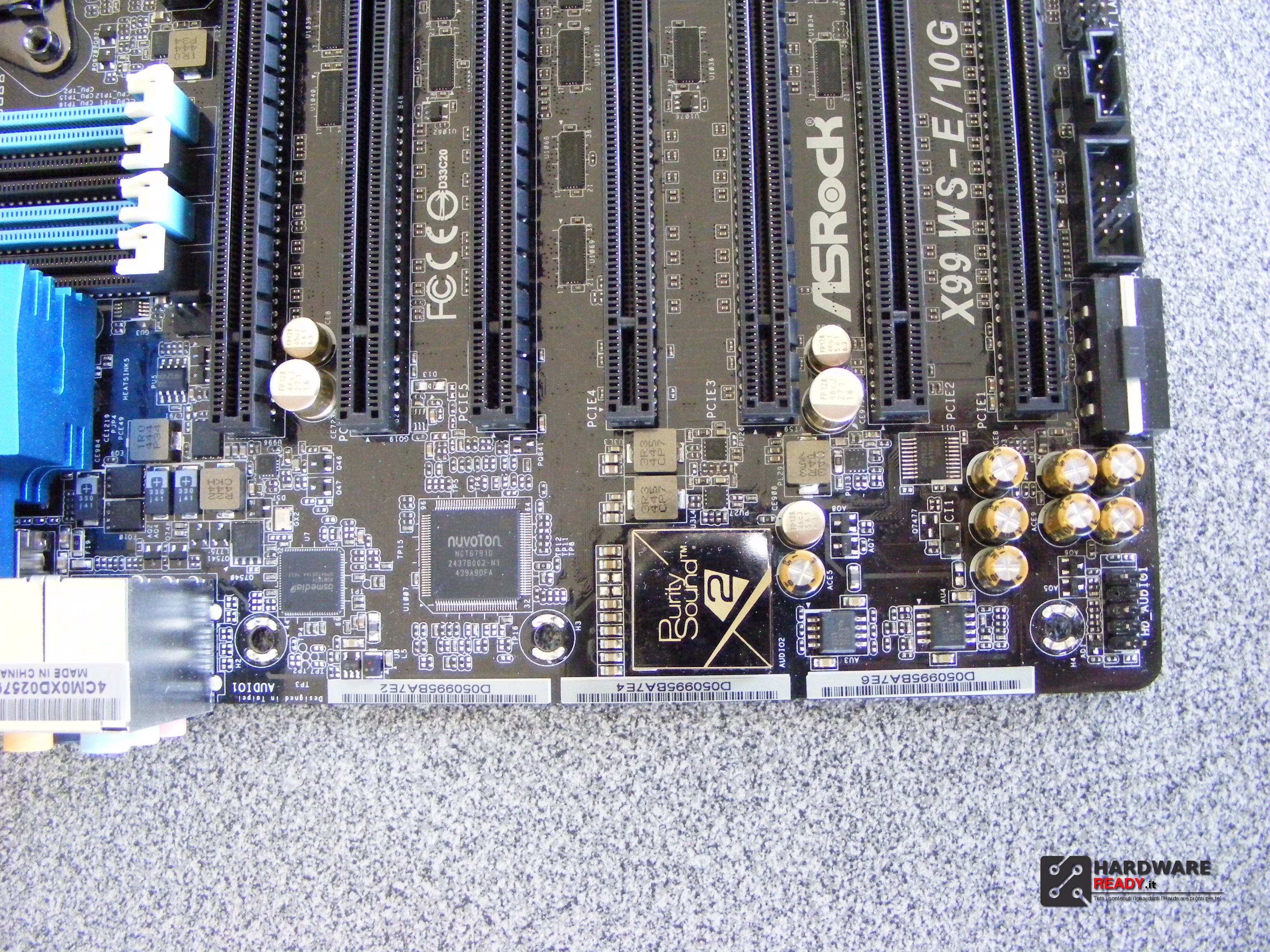

La sezione Audio HD a 7.1 canali ha il consolidato chip Realtek ALC1150 Audio Codec.
La Purity Sound™ 2 offre:
– un’amplificatore differenziale 115dB SNR DAC ed amplificatore per cuffie premium TI® NE5532 (fino a 600 Ohm)
– Copertura di schermatura EMI, isolata dal PCB, protezione contro le sovratensioni (ASRock Full Spike Protection) e condensatori audio della serie Nichicon Fine Gold.
– Supporta DTS Connect, Blu-ray Premium e tecnologia Direct Drive.

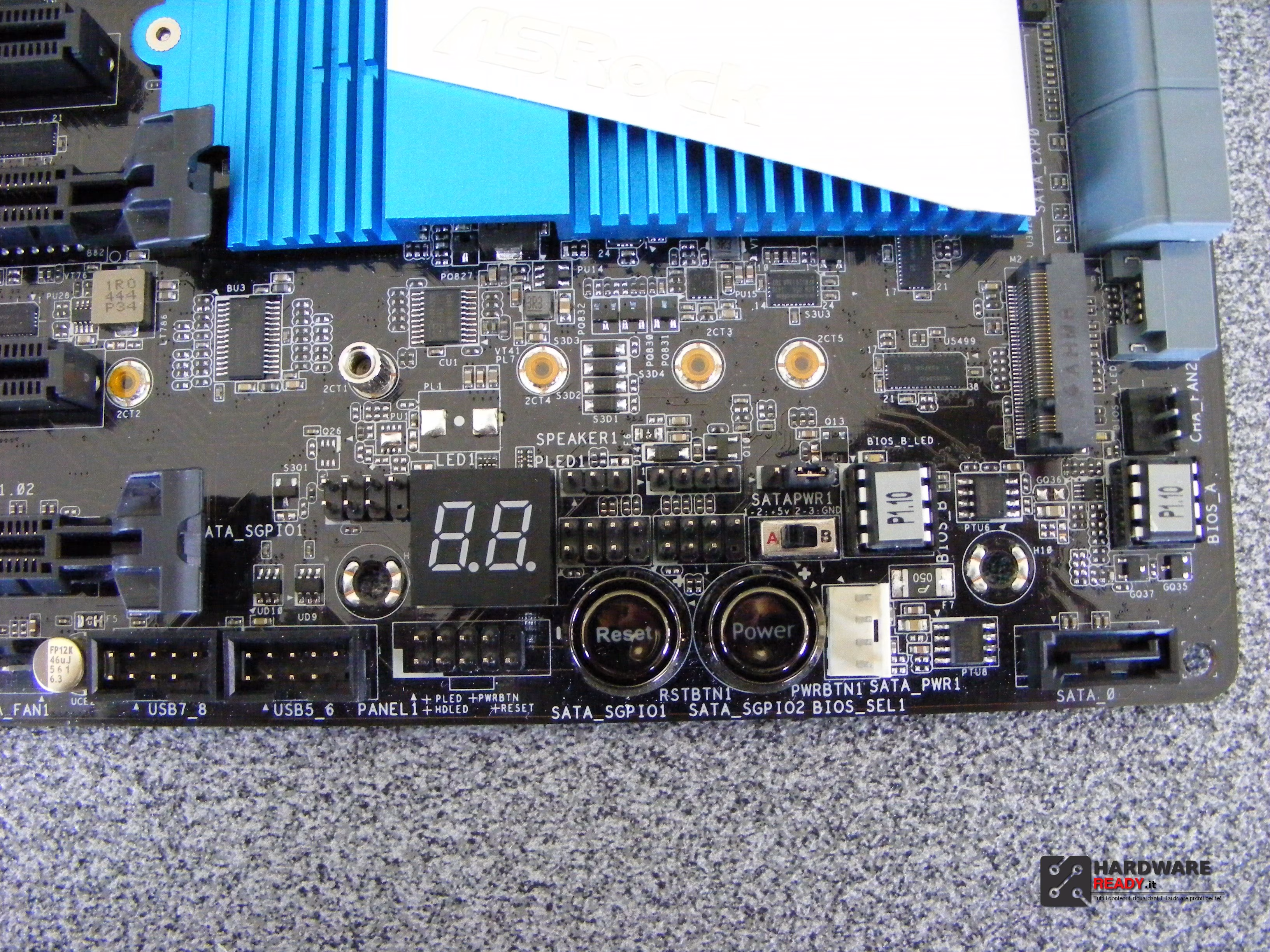

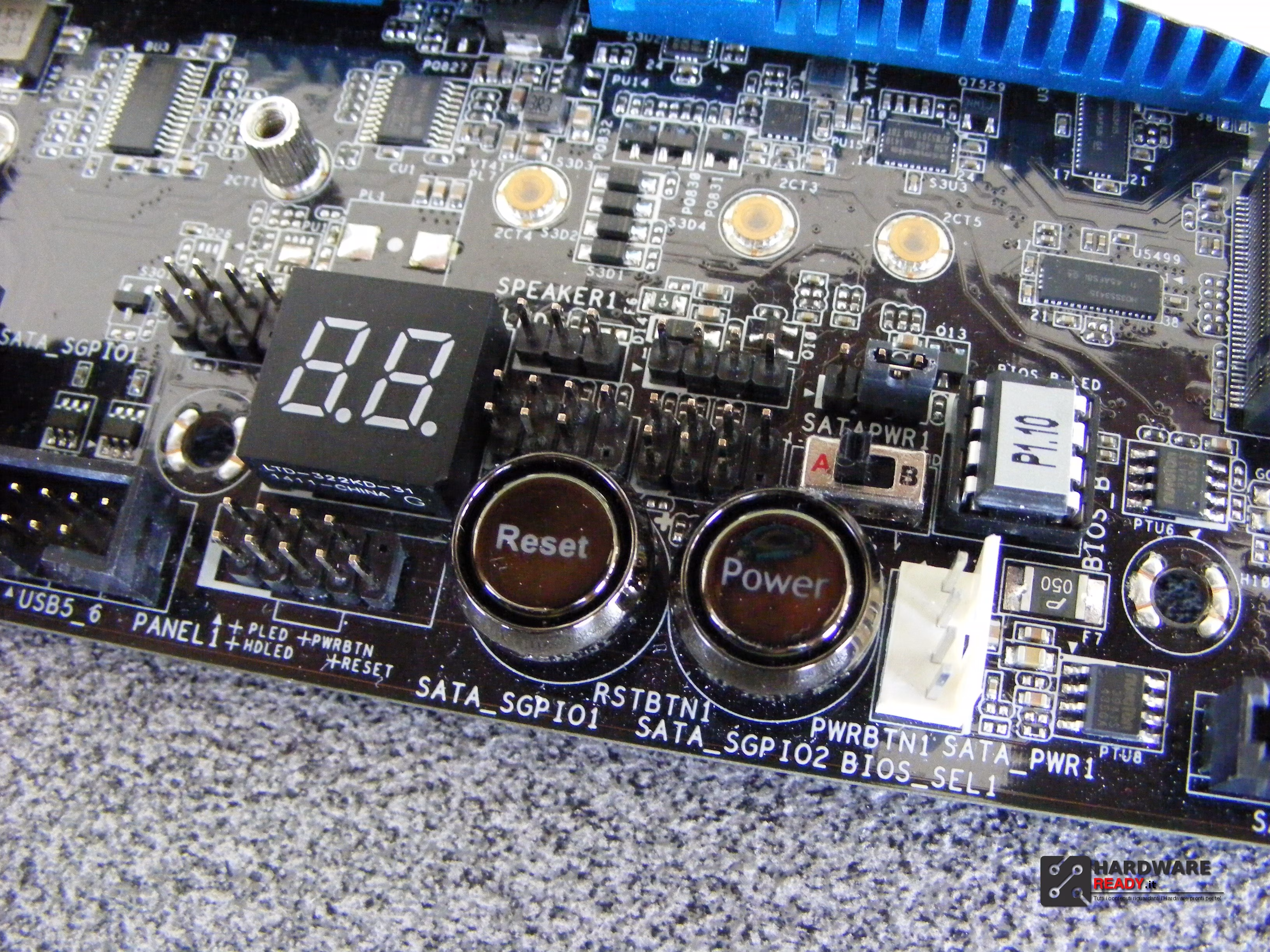

ASRock ha munito la X99 WS di un display di debug e tasti di Reset e Power nella parte bassa, ottimo come sempre per chi effettua overclock oppure adopera la scheda su banchetti e per test. Inoltre, si dispone di doppio BIOS con chip removibile ed un ponticello per il CMOS.

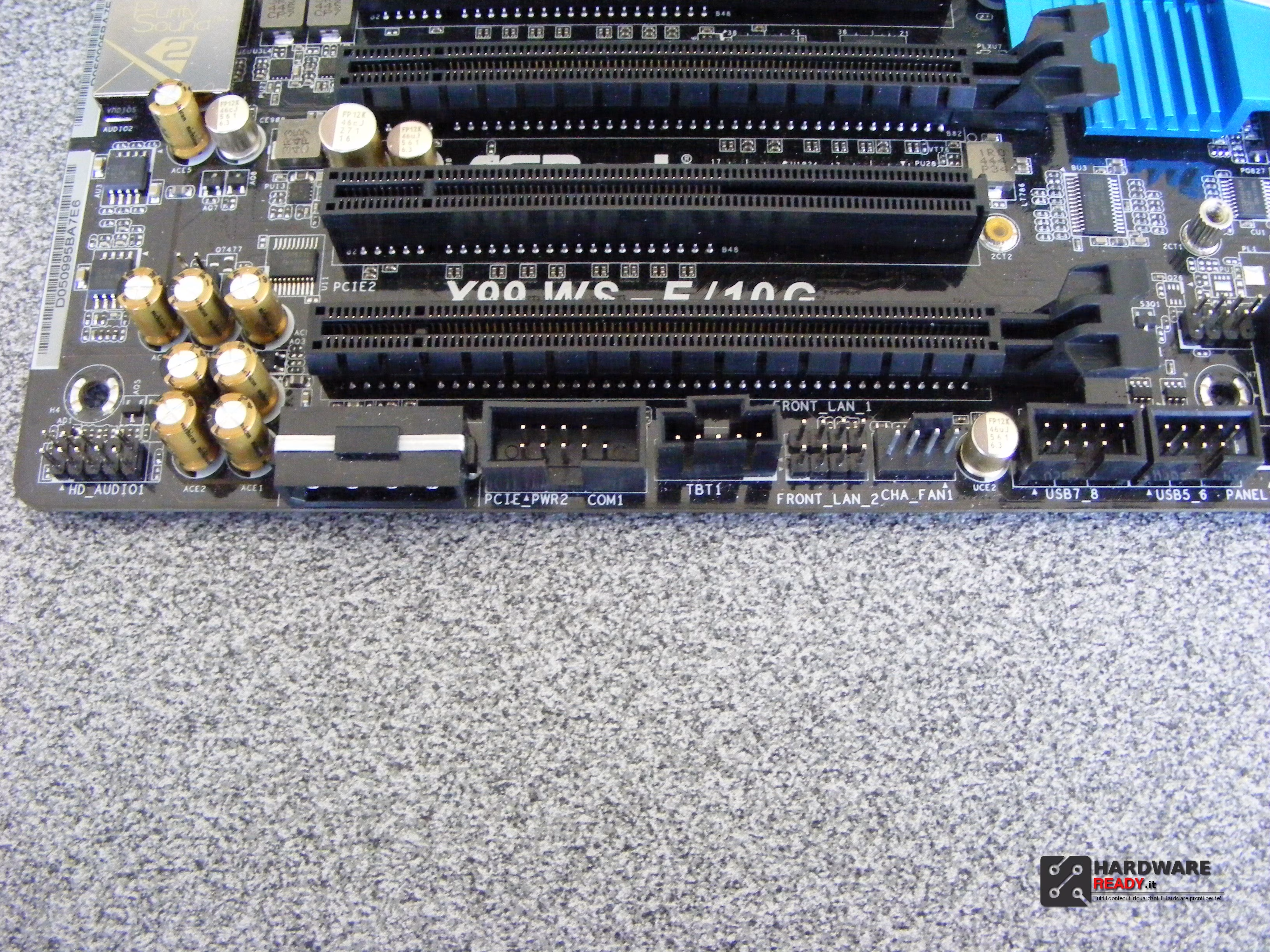

Nella parte bassa sono presenti varie porte e connettività per ogni esigenza.

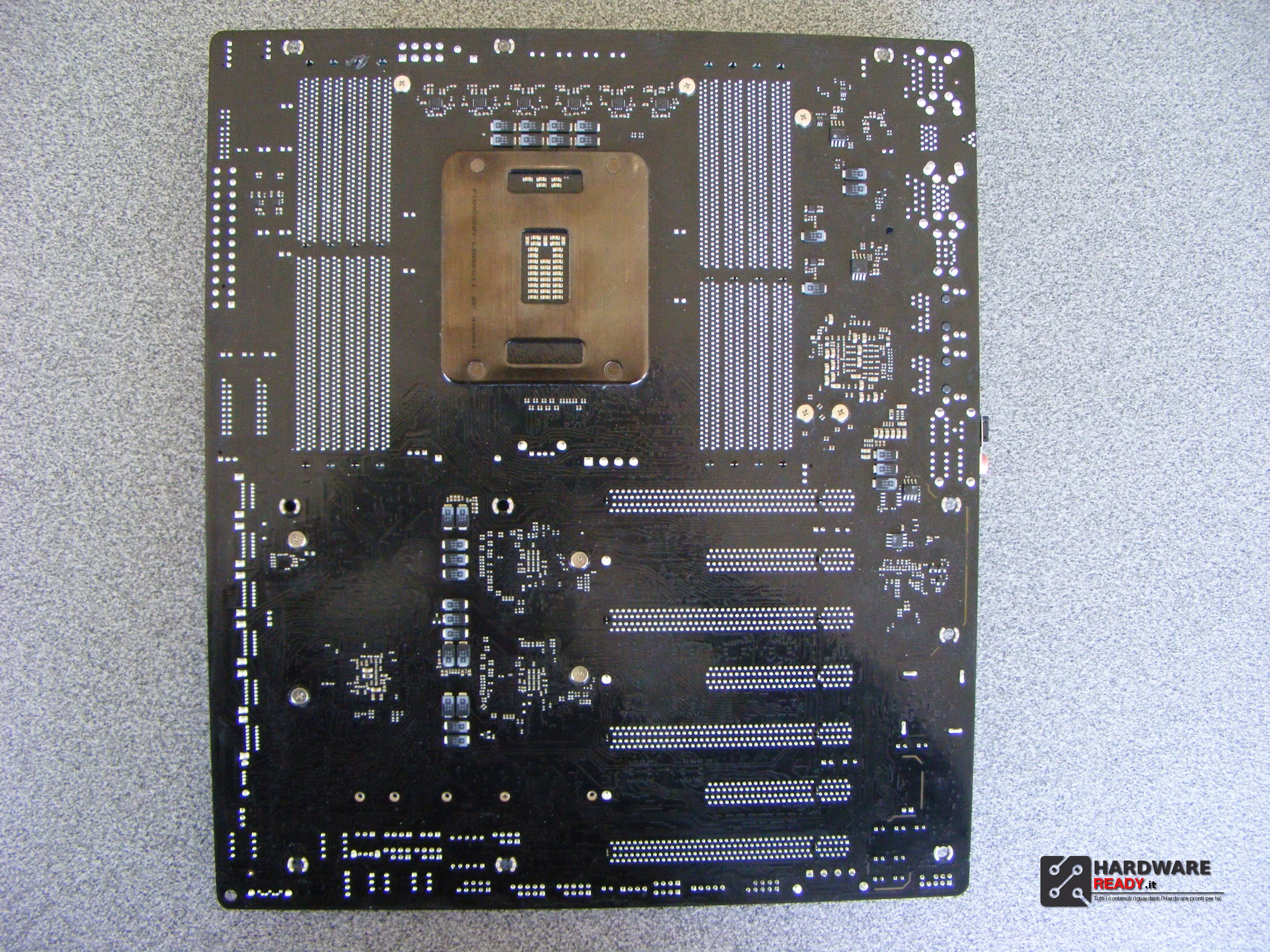

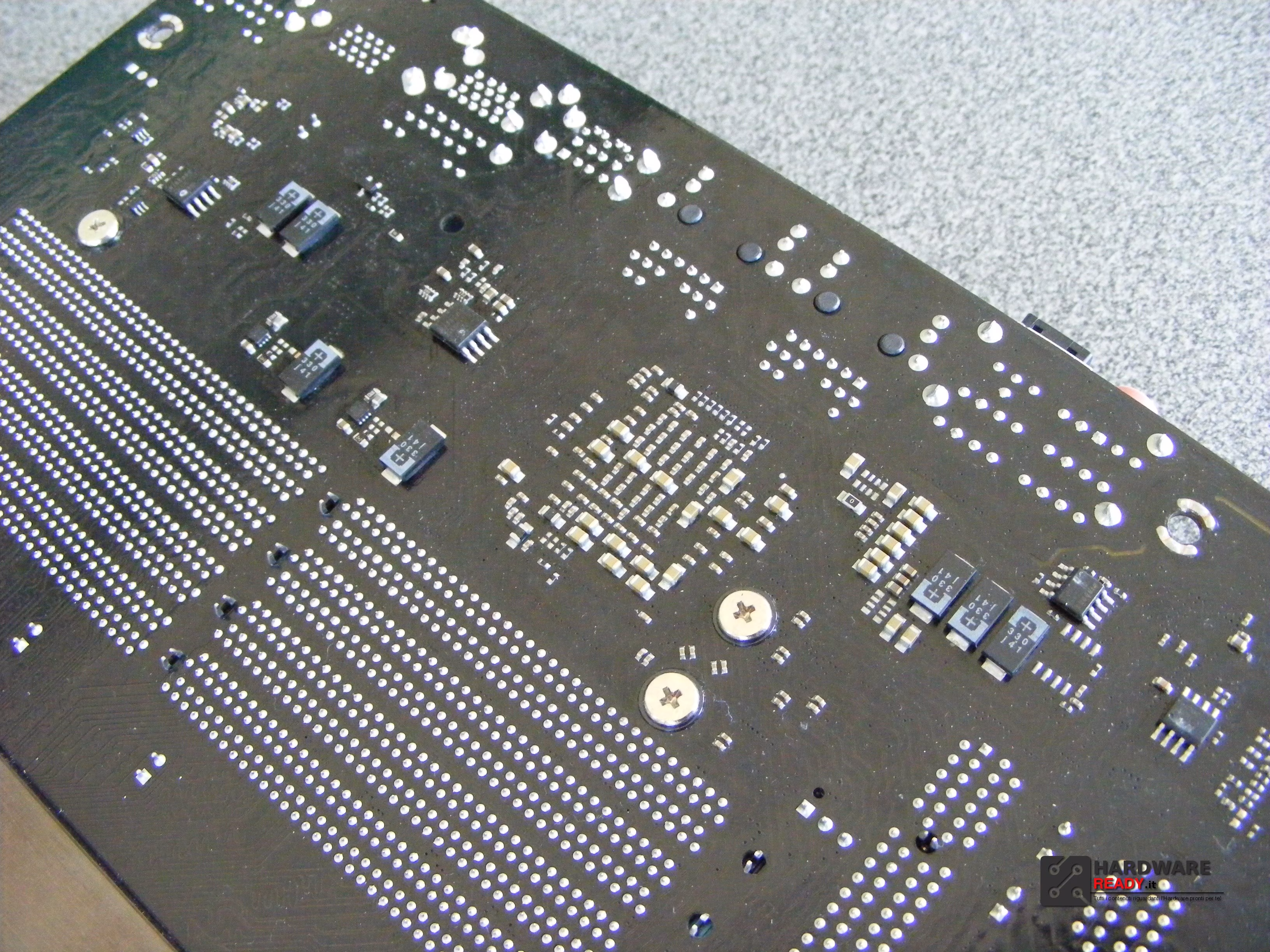

Il PCB nero in zaffiro visto sul retro.

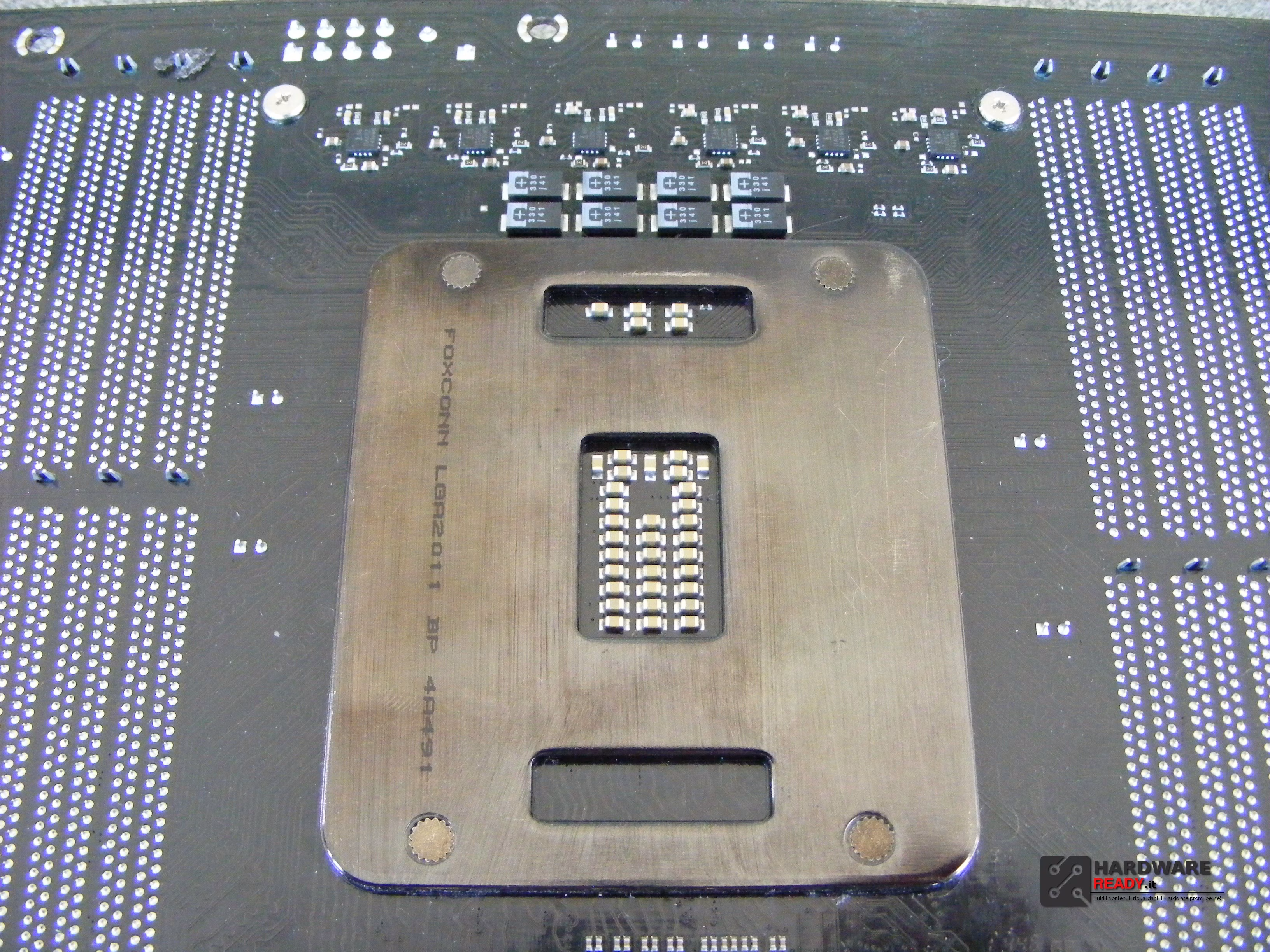

La piastra della CPU posteriore ha uno spessore inferiore a 3 mm, permettendo alla scheda di adattarsi allo standard di case 1U in stile server.

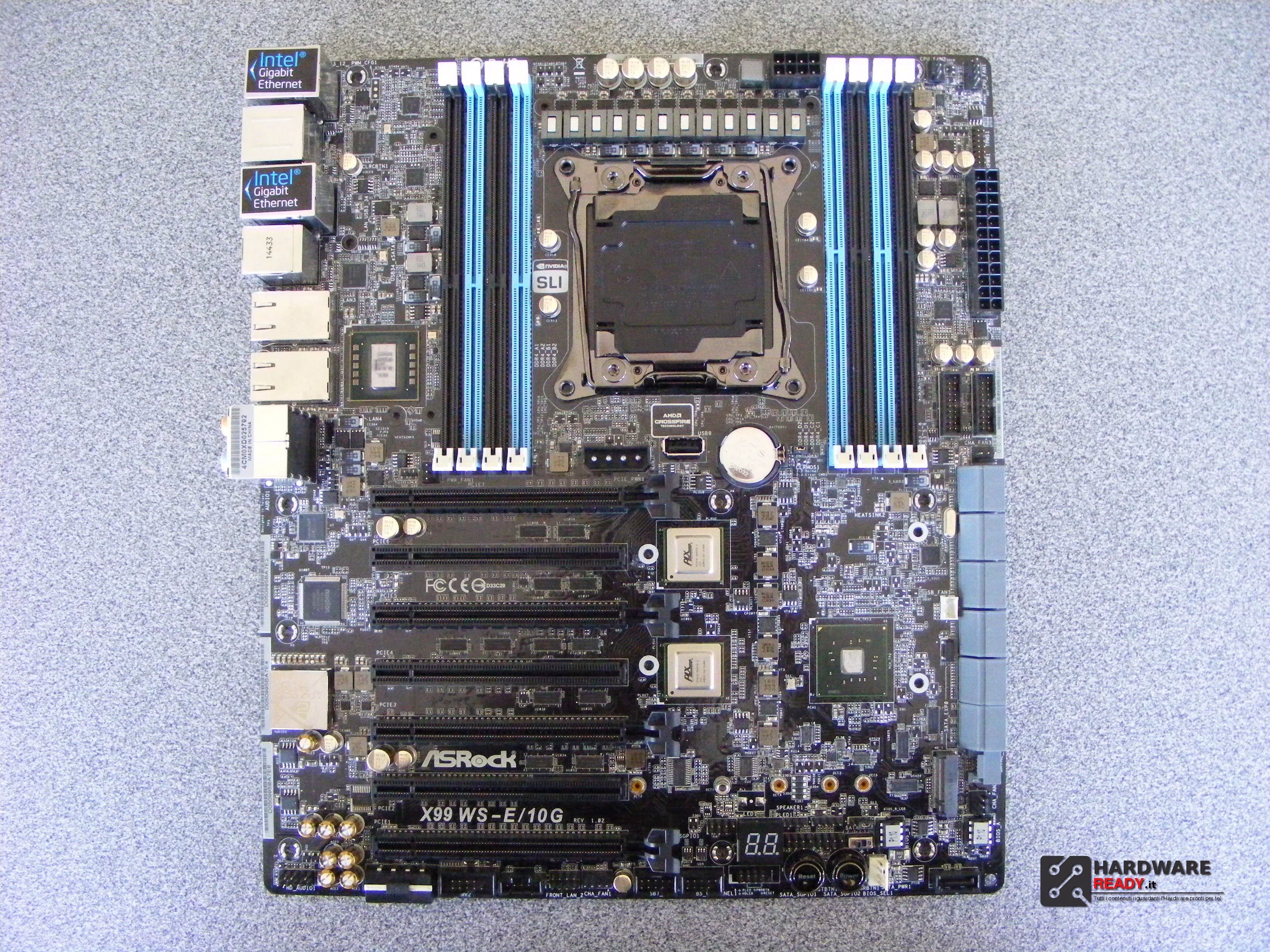

Ecco la Motherboard a nudo.

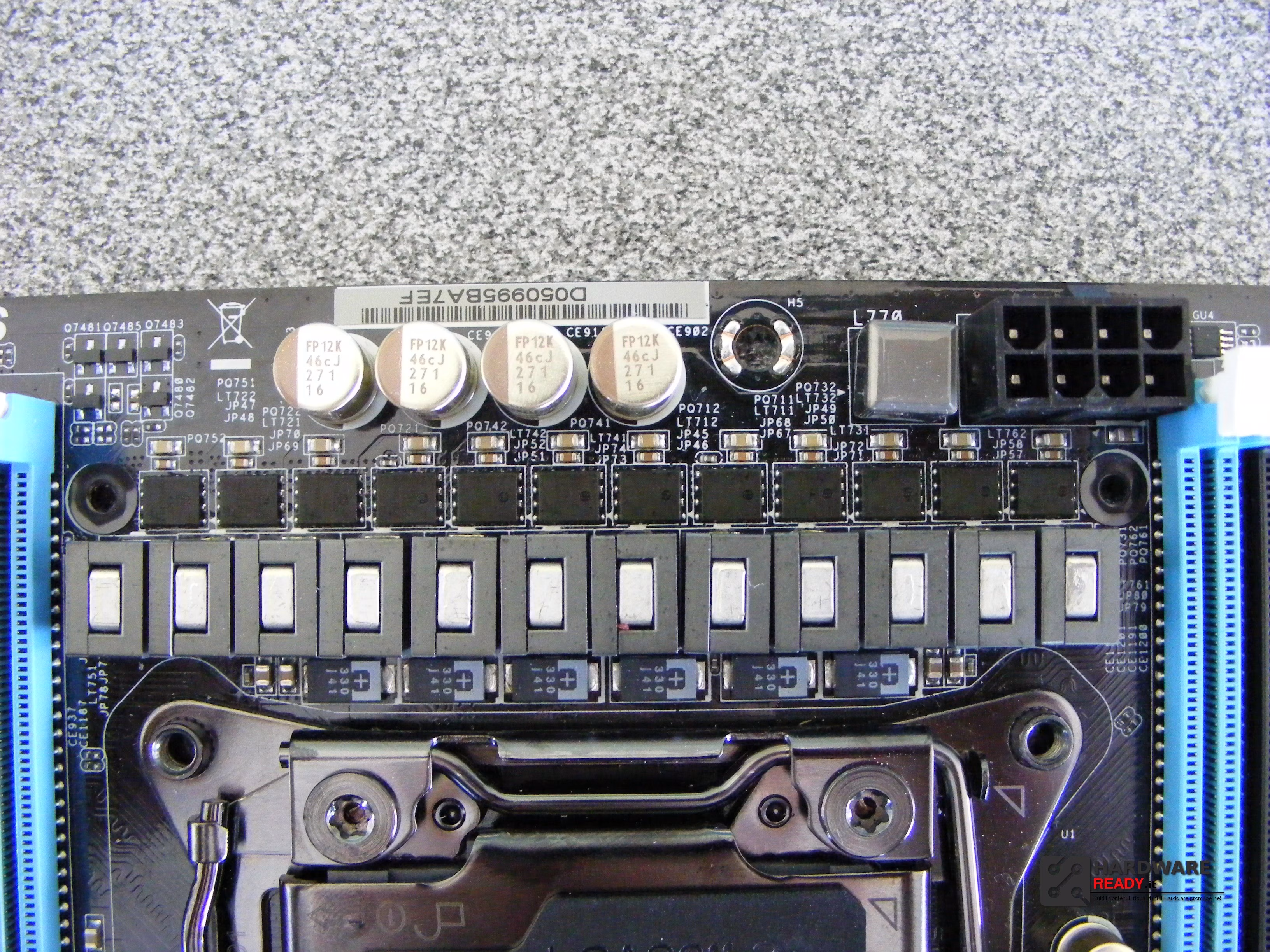

Le 12 fasi Digi Power 60A Chokes con condensatori 12K Nichikon, rendono estremamente stabile la WS-E/10G.

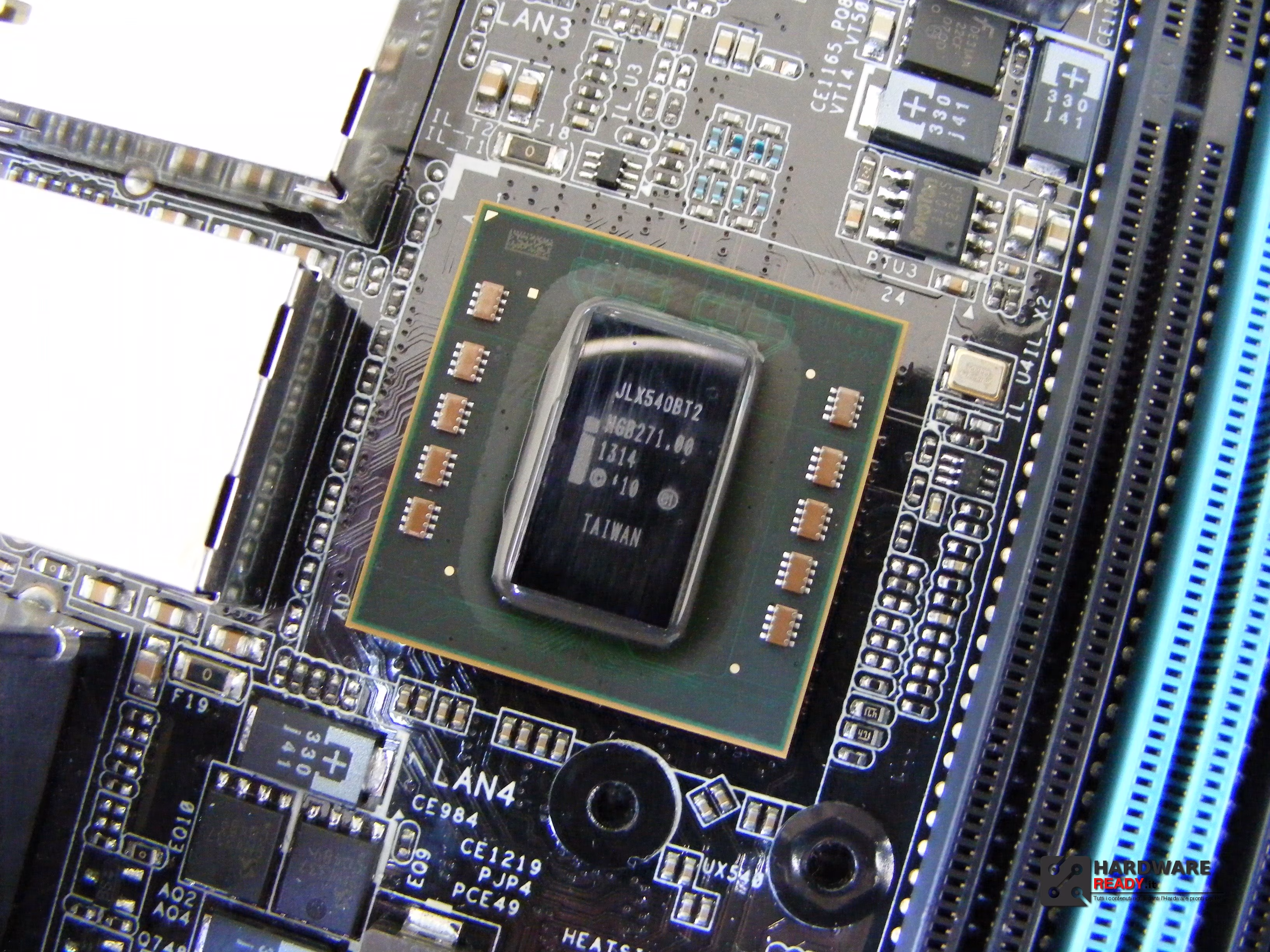

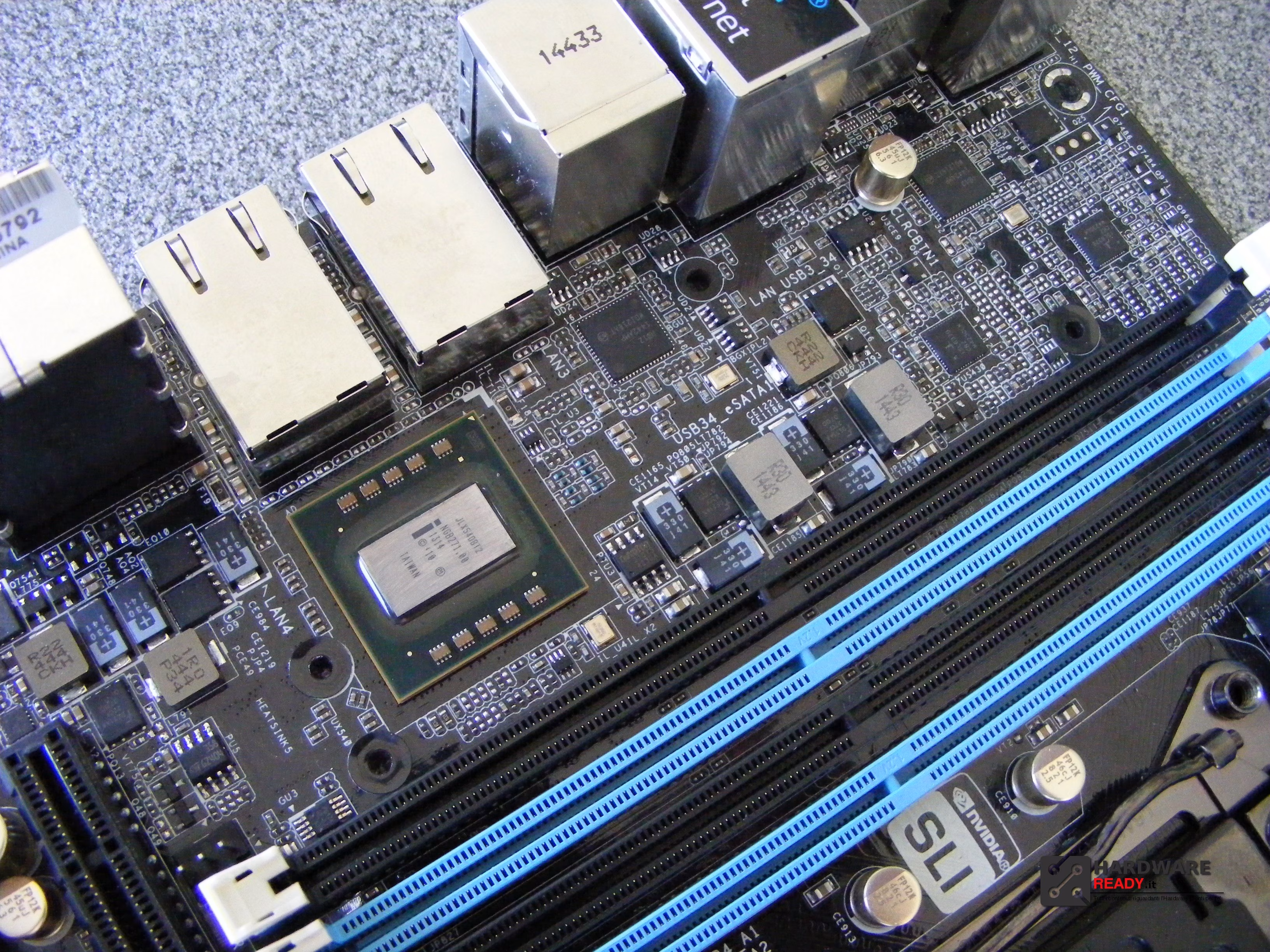

Ecco il controller 10G BASE-T LAN X540 in tutto il suo splendore.

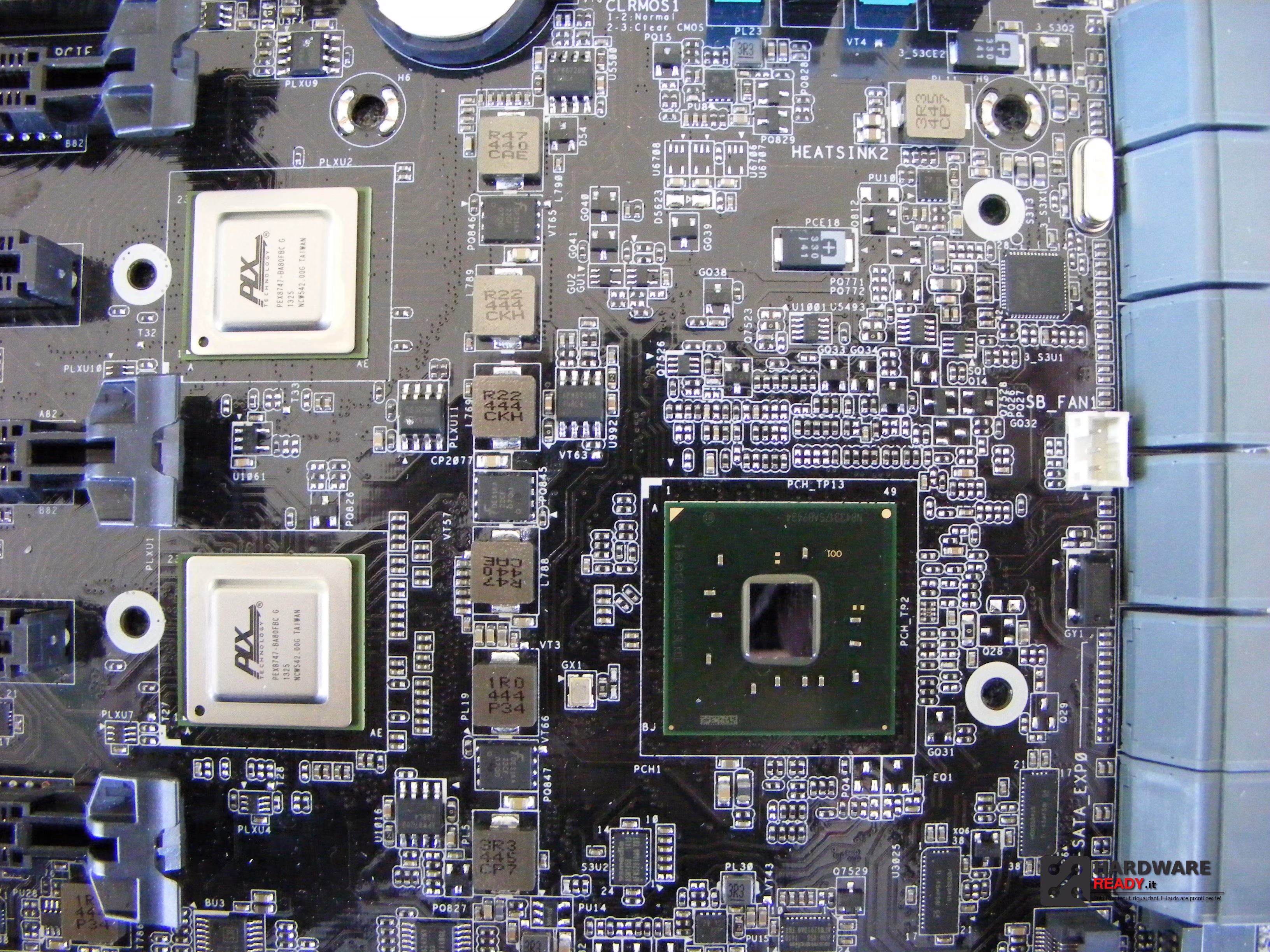

Per le PCIe Gen3 abbiamo i PLX PEX 8747 che garantisce alte performance con sistemi multi GPU. Supporto al 4-Way SLI/CrossFireX su PCIe Gen3 con X16/X16/X16/X16.

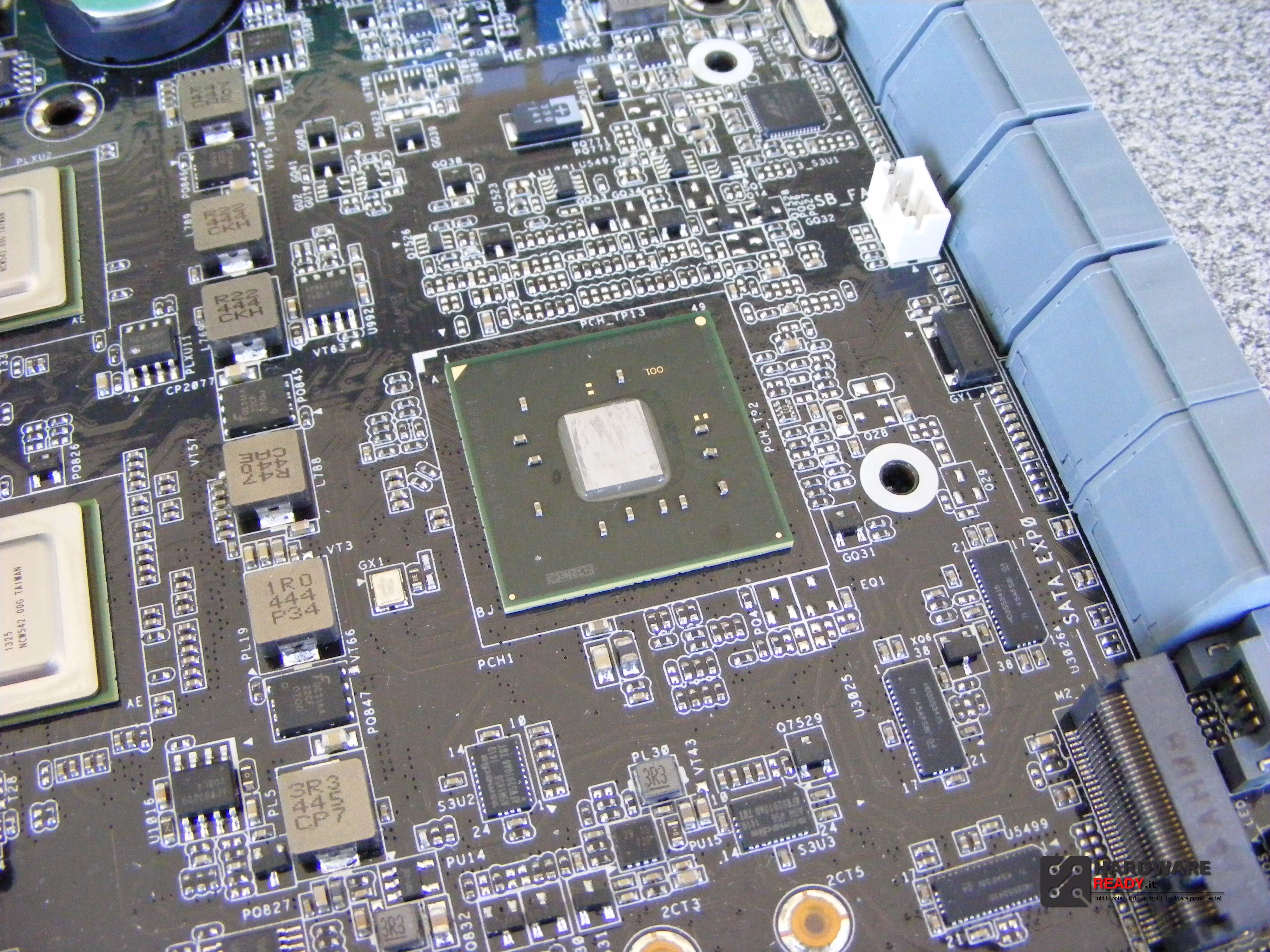

Accanto il solito chipset X99.

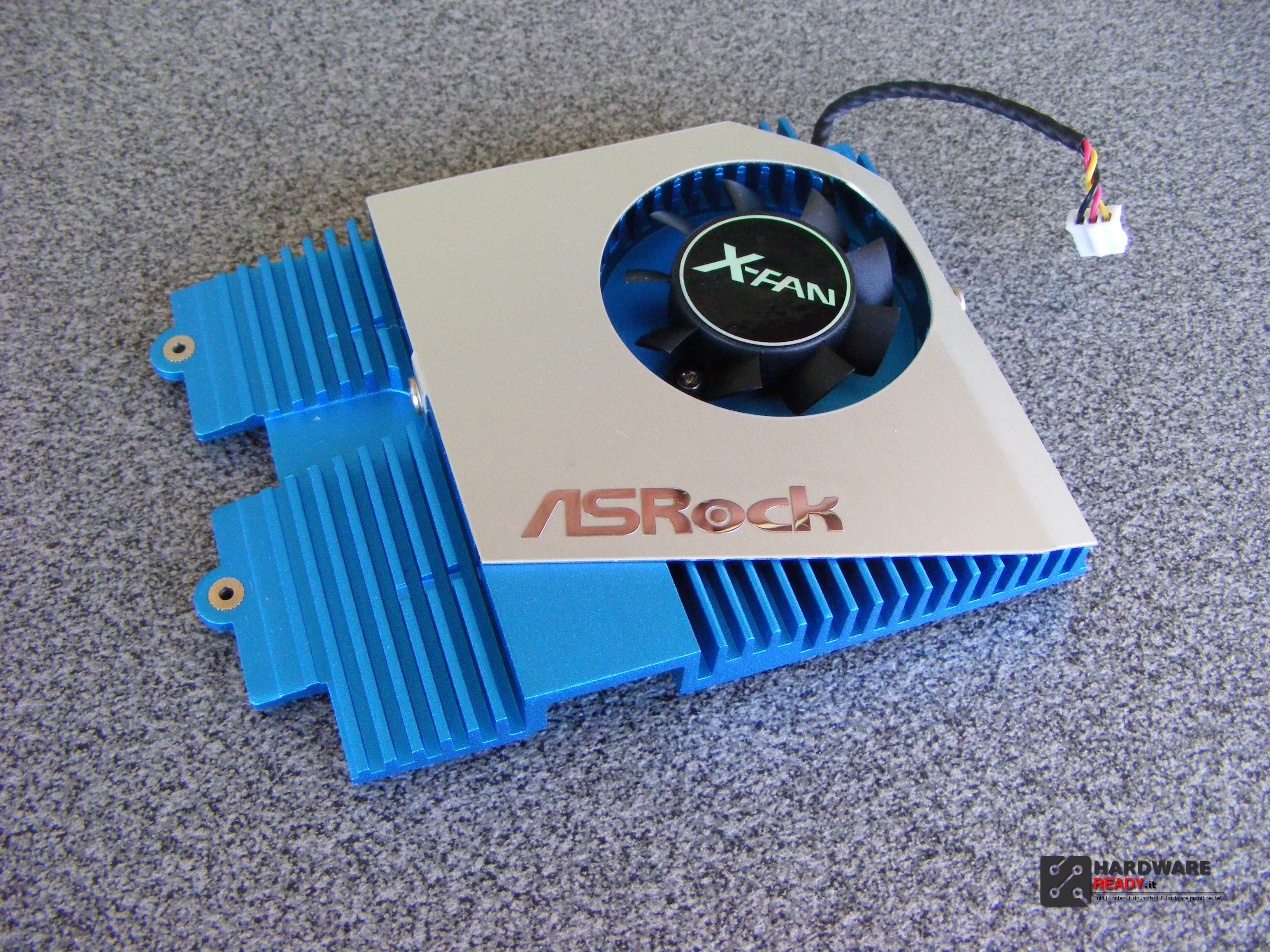

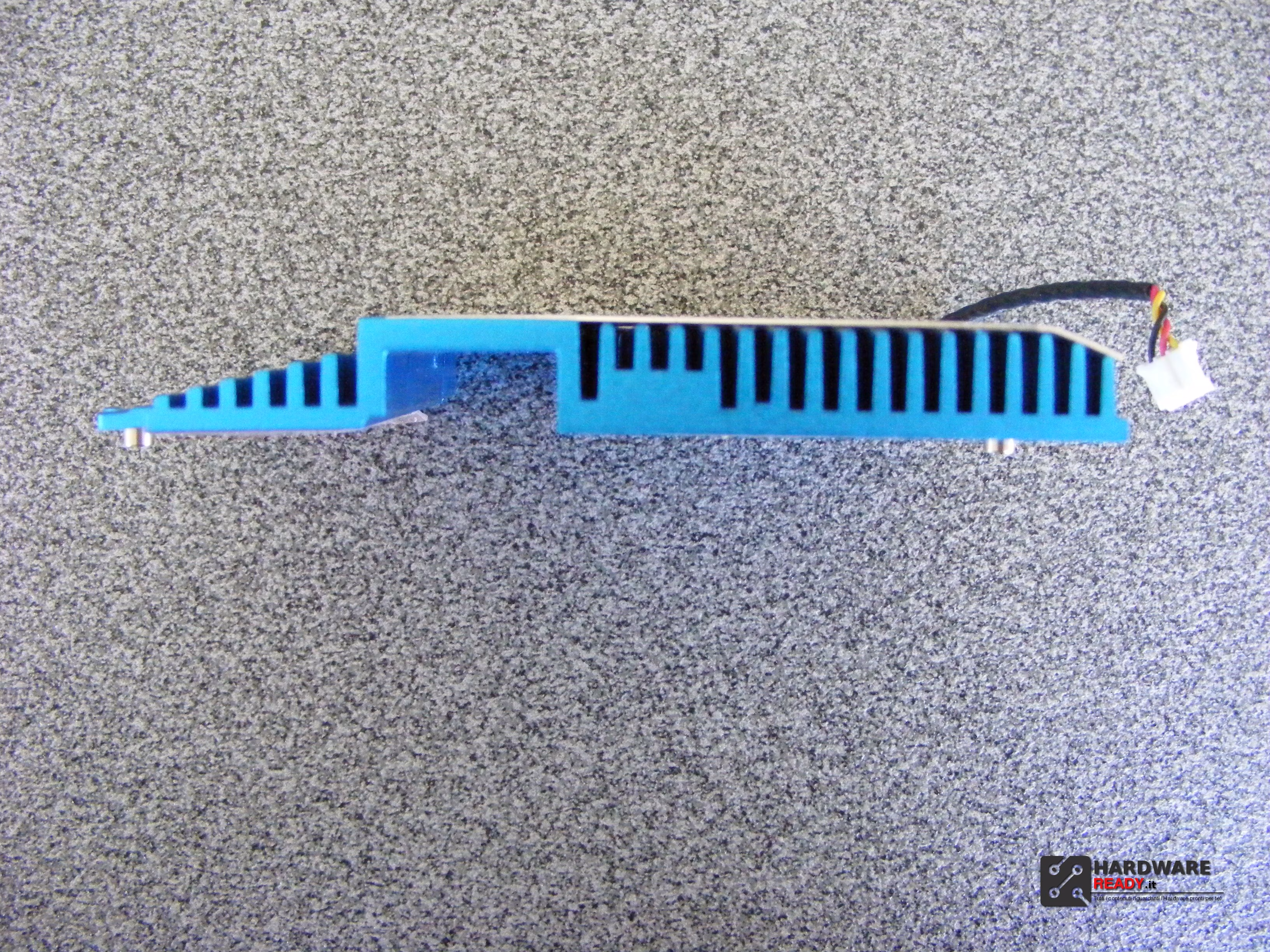

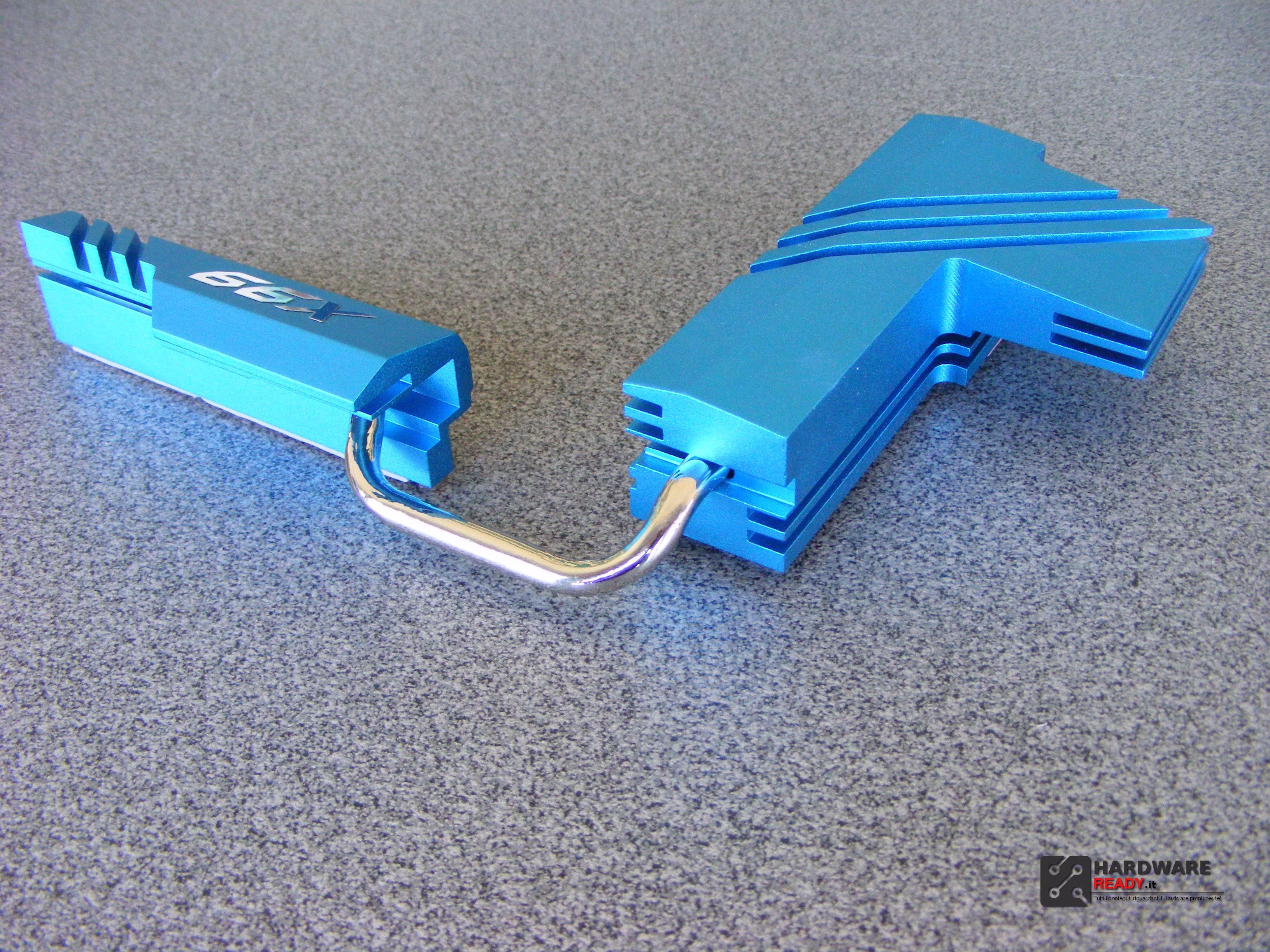

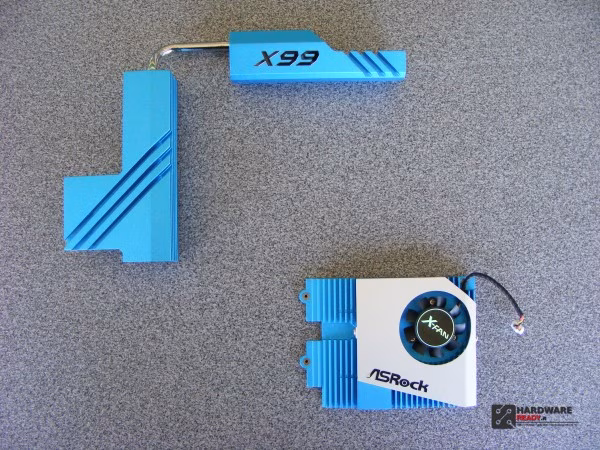

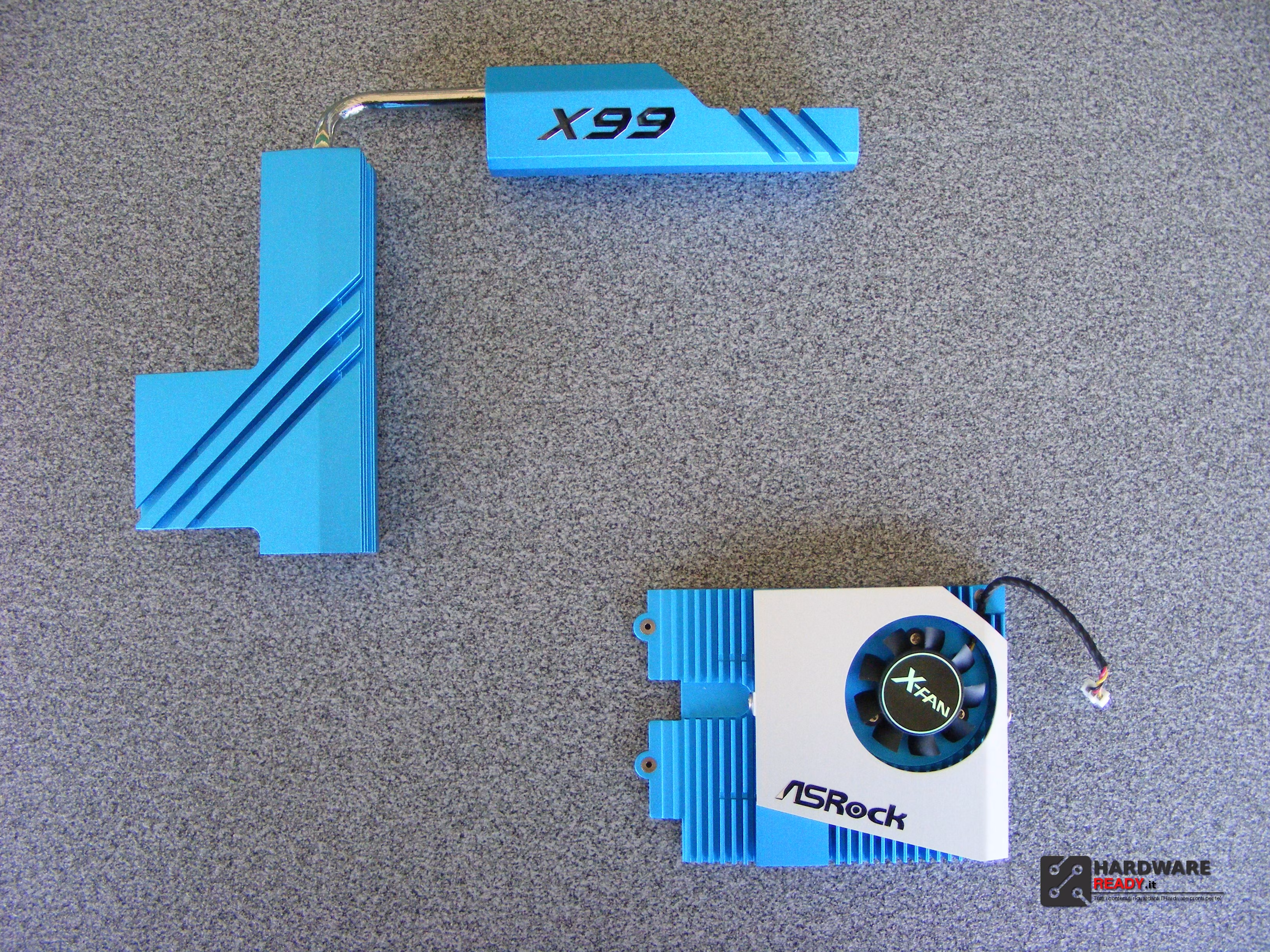

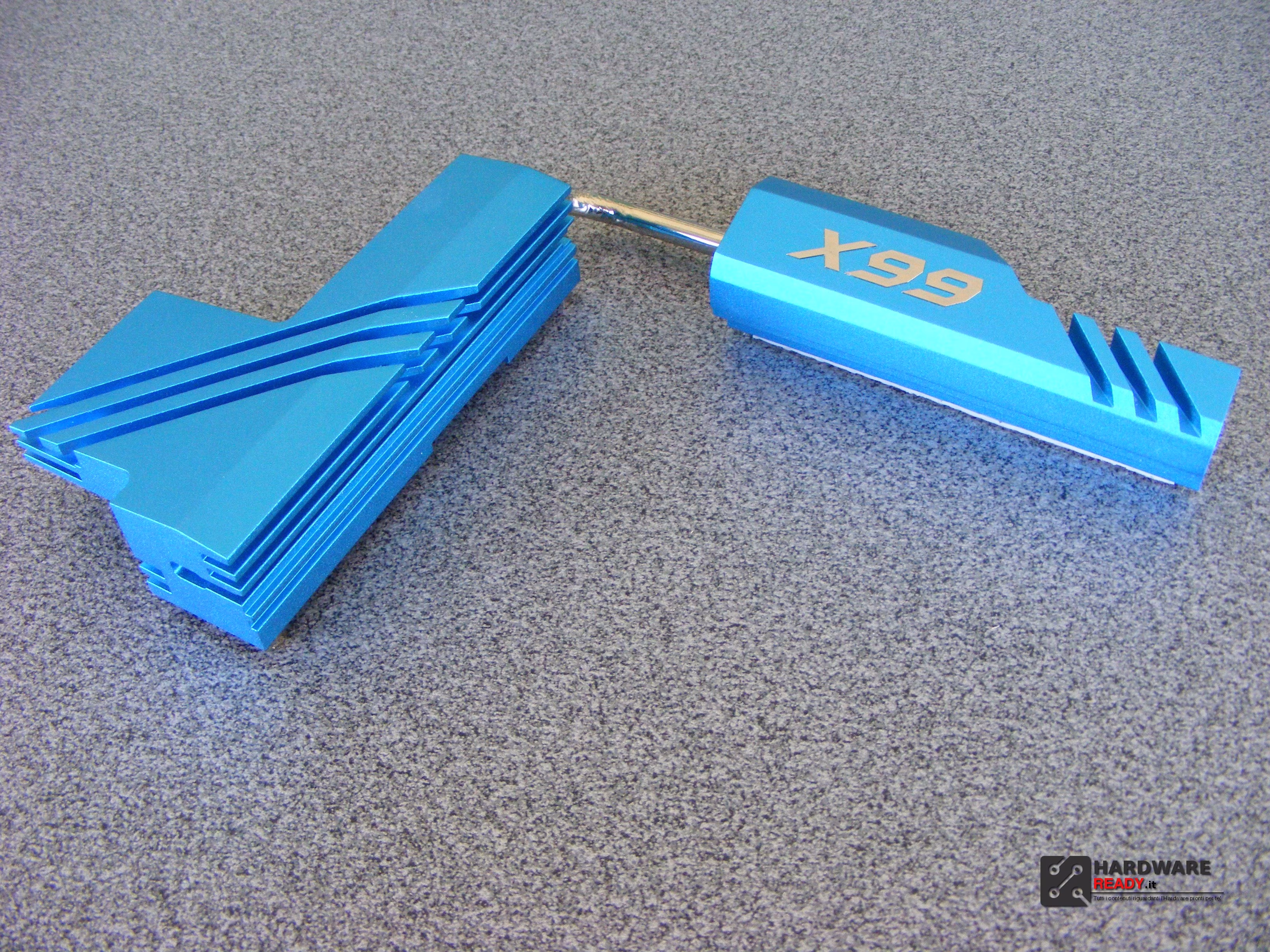

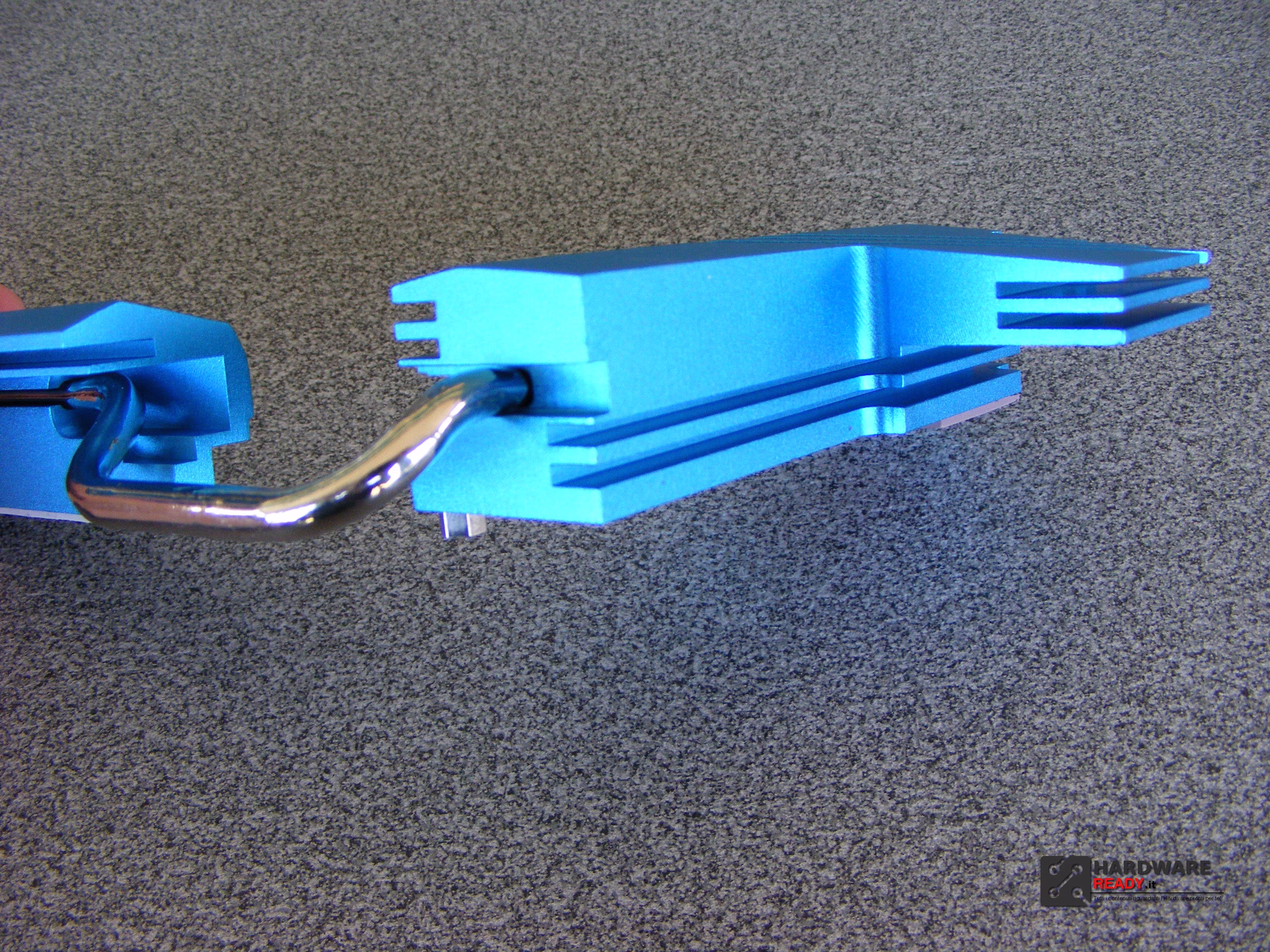

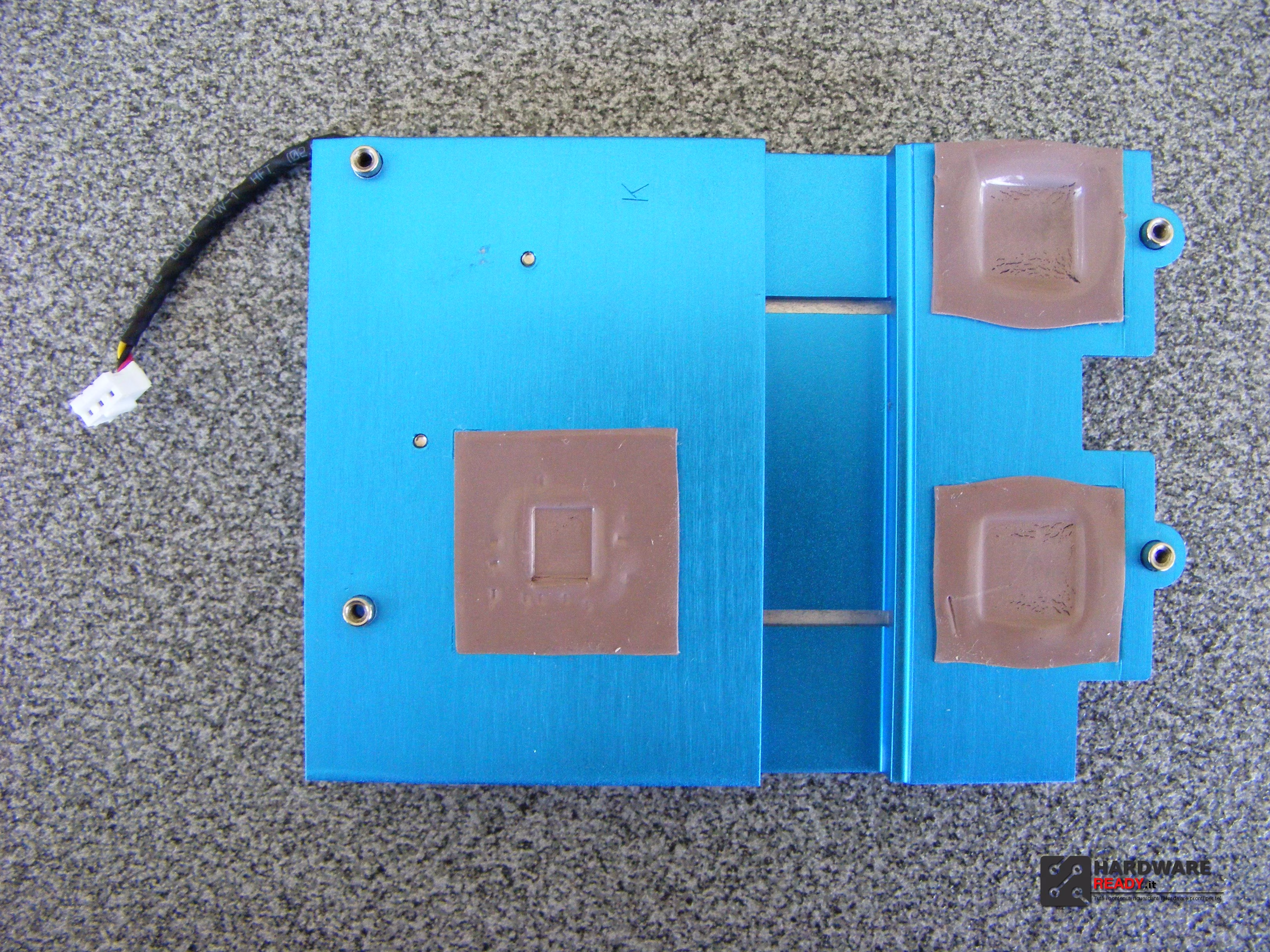

Ecco i dissipatori una volta rimossi dalla motherboard.

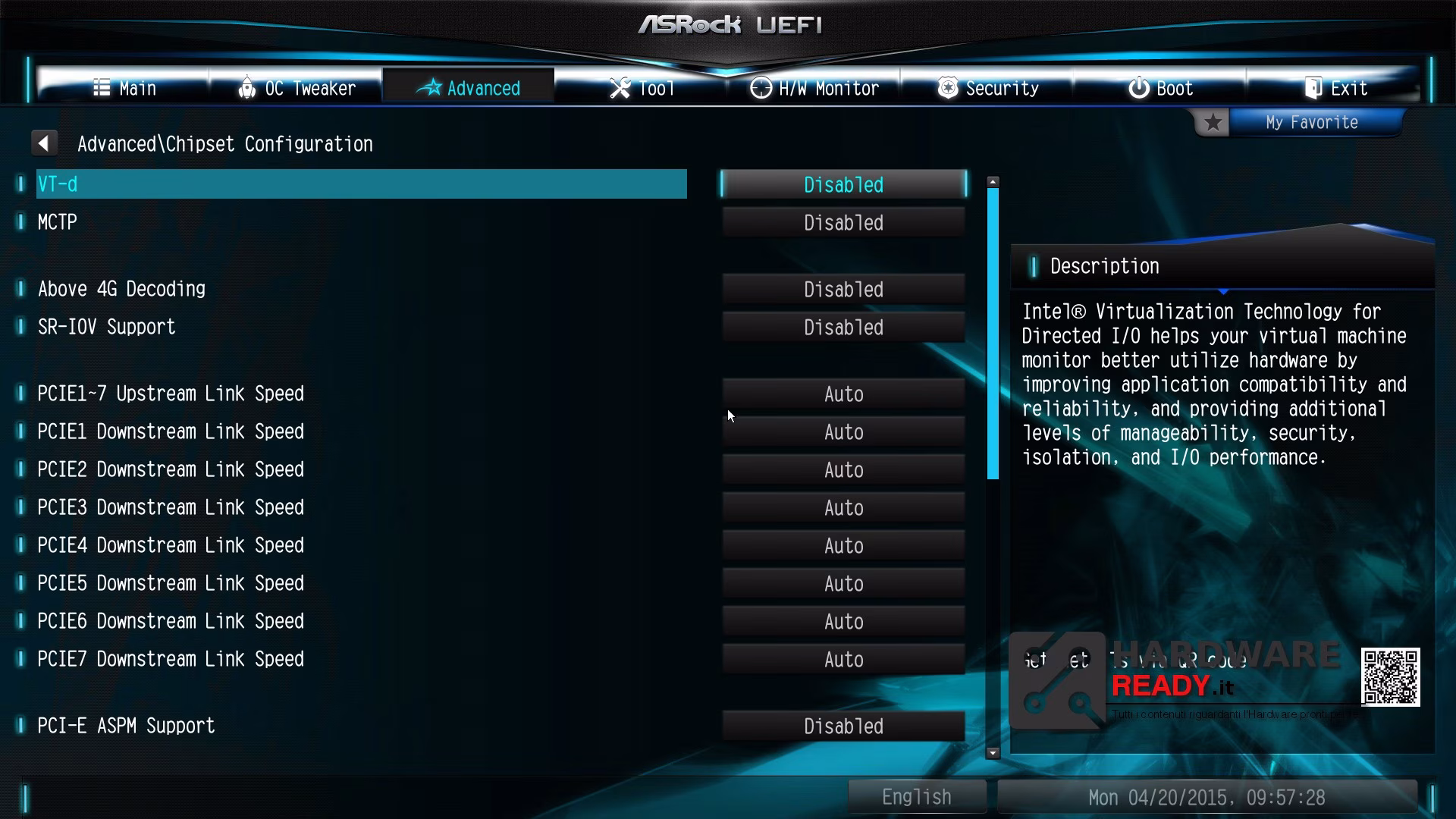

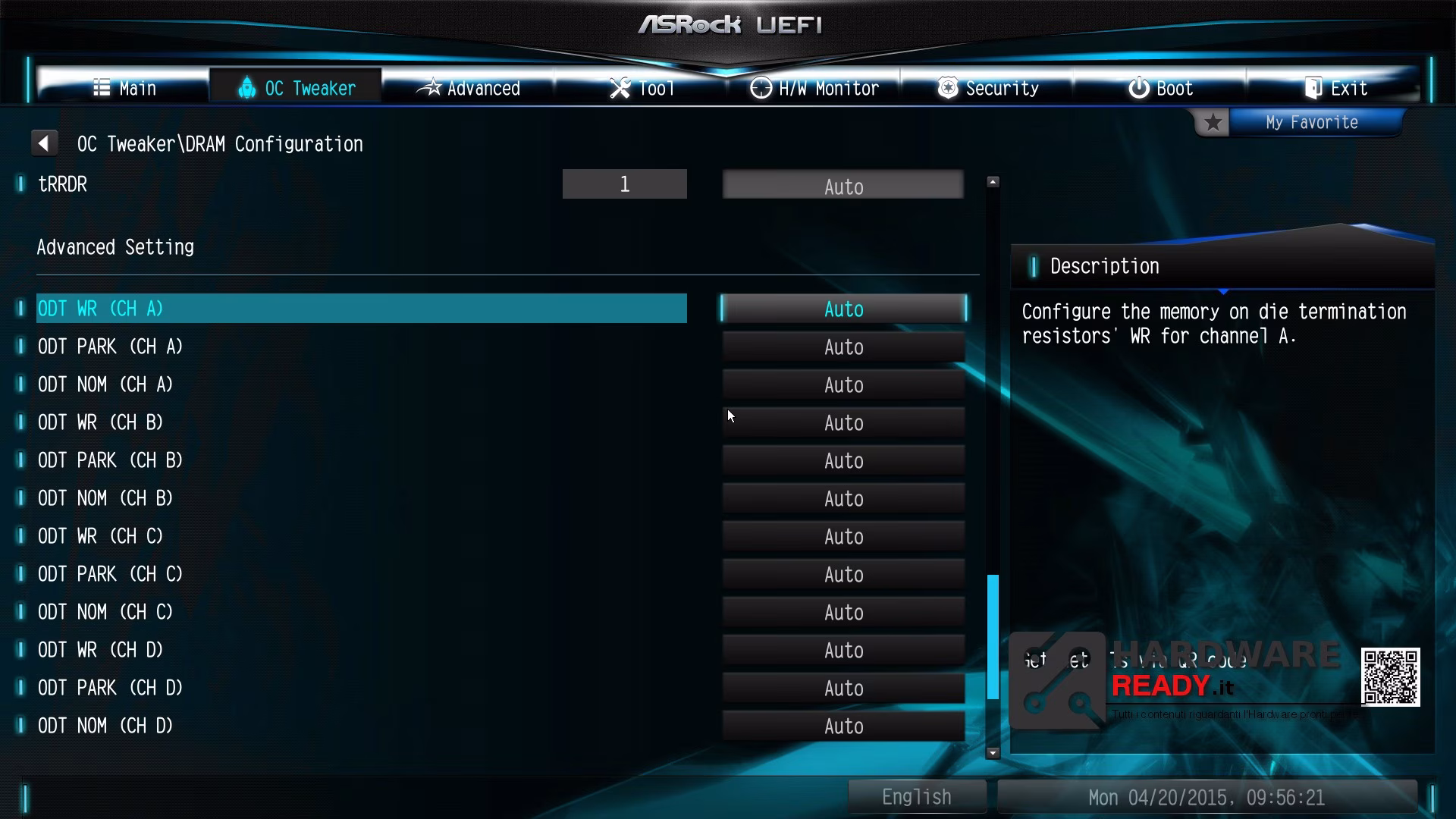

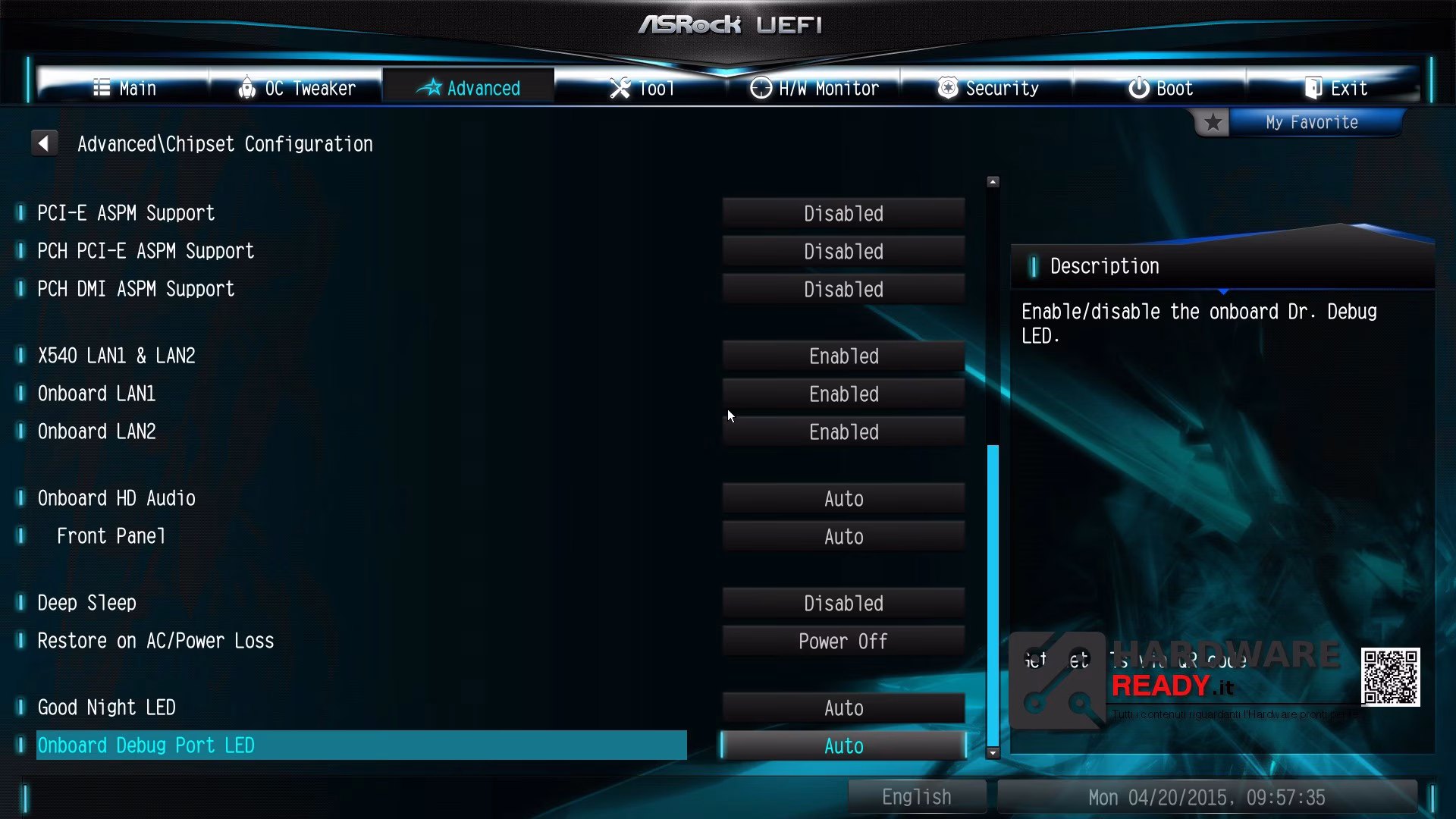

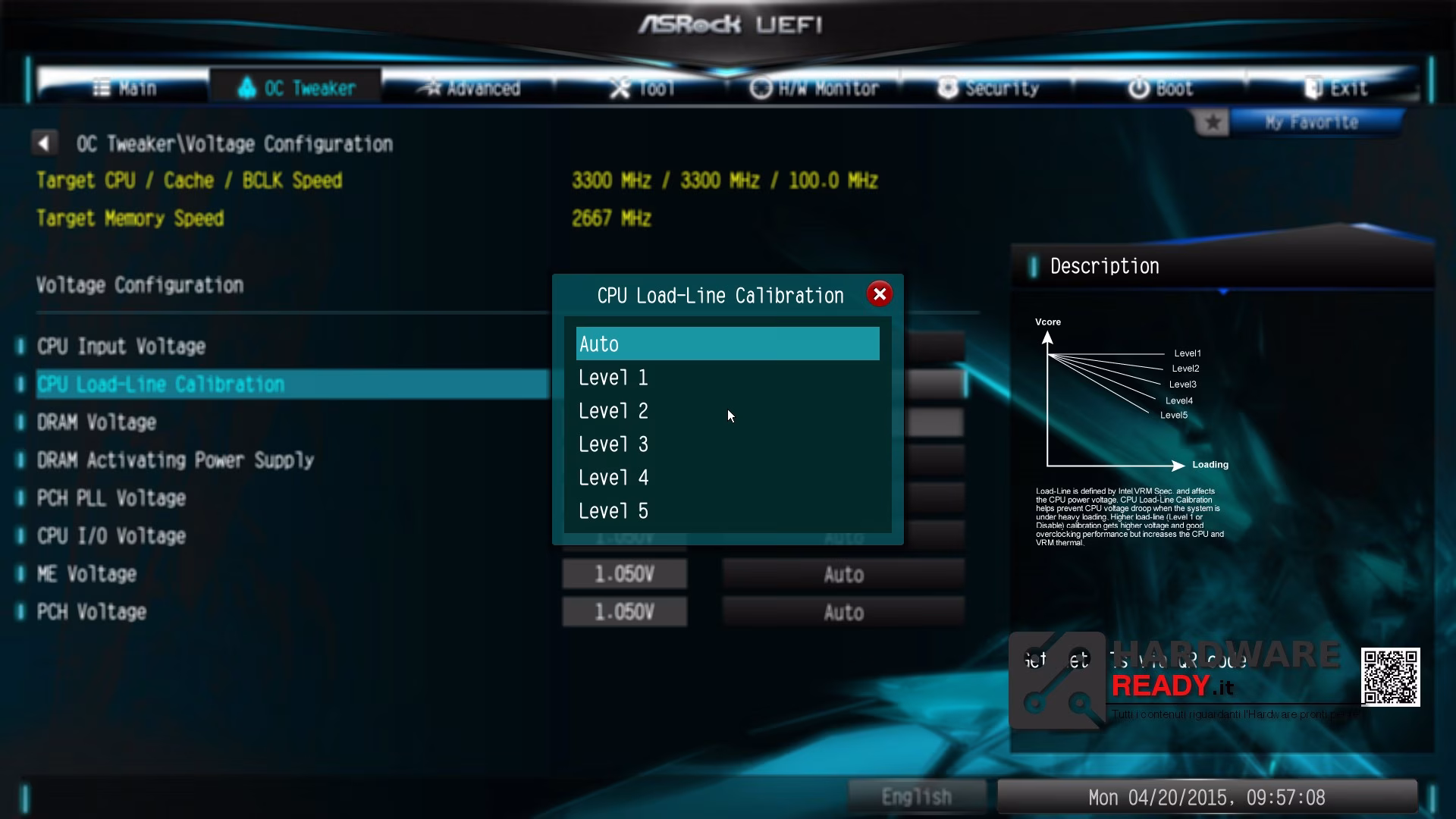

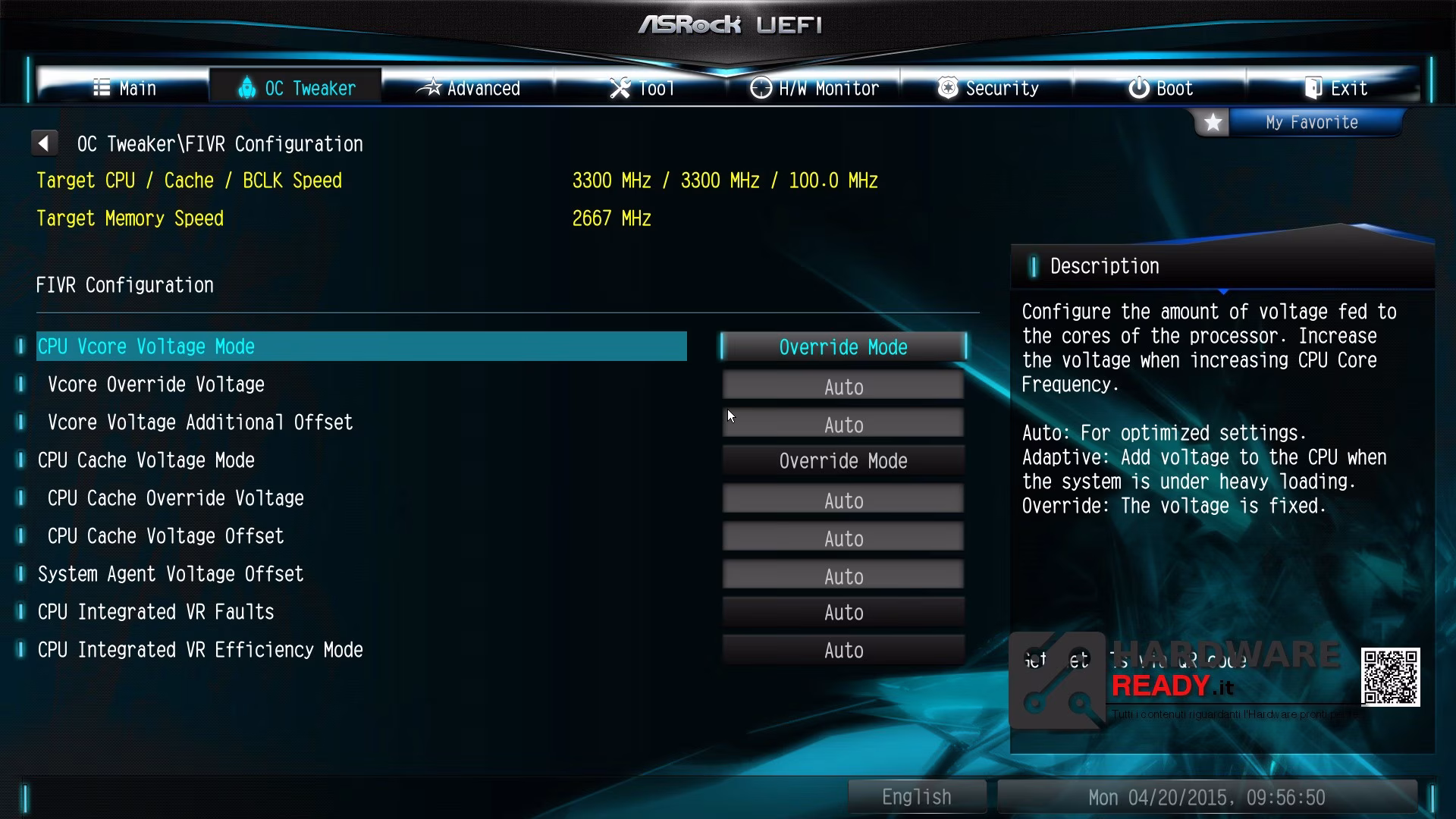

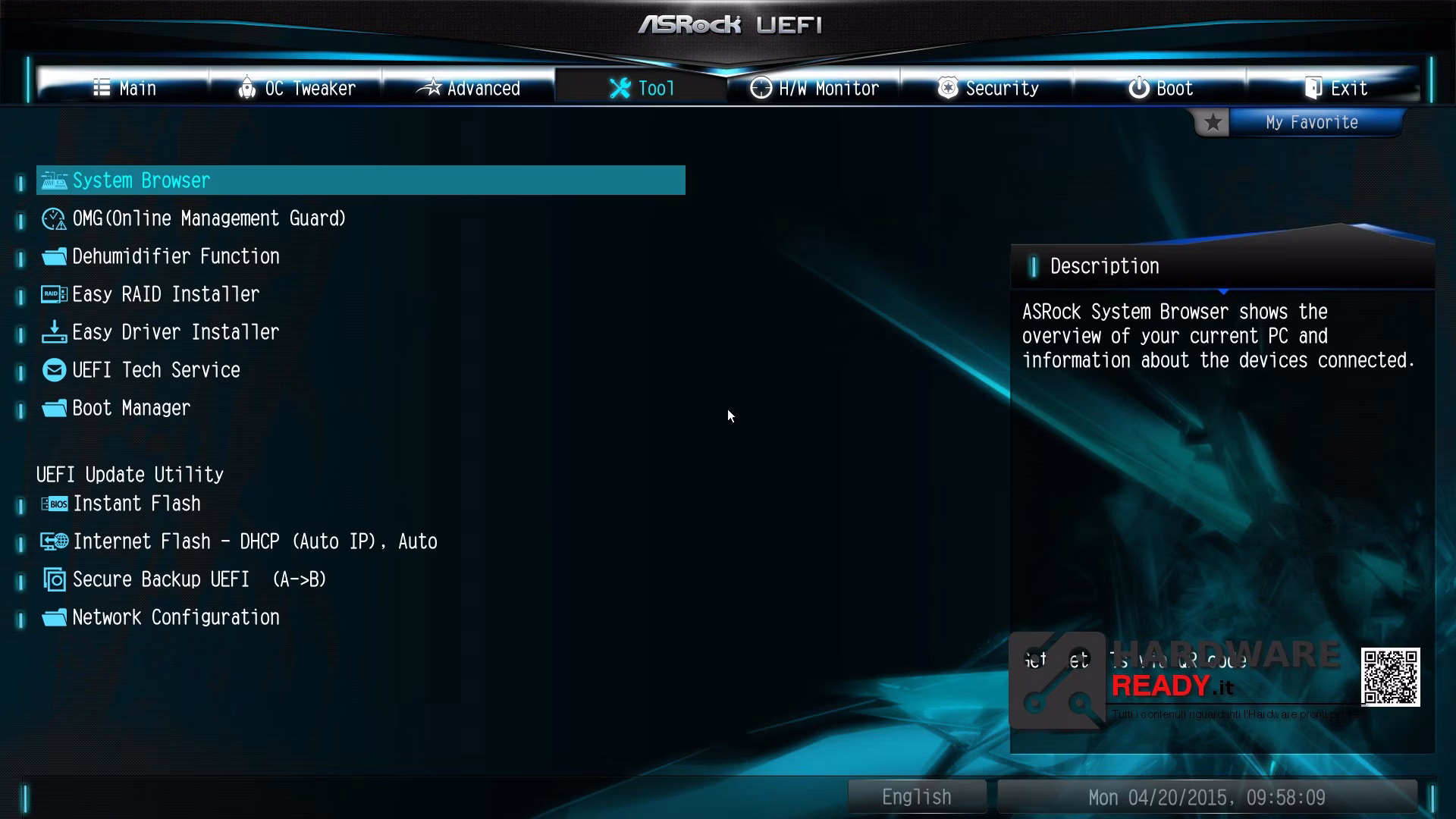

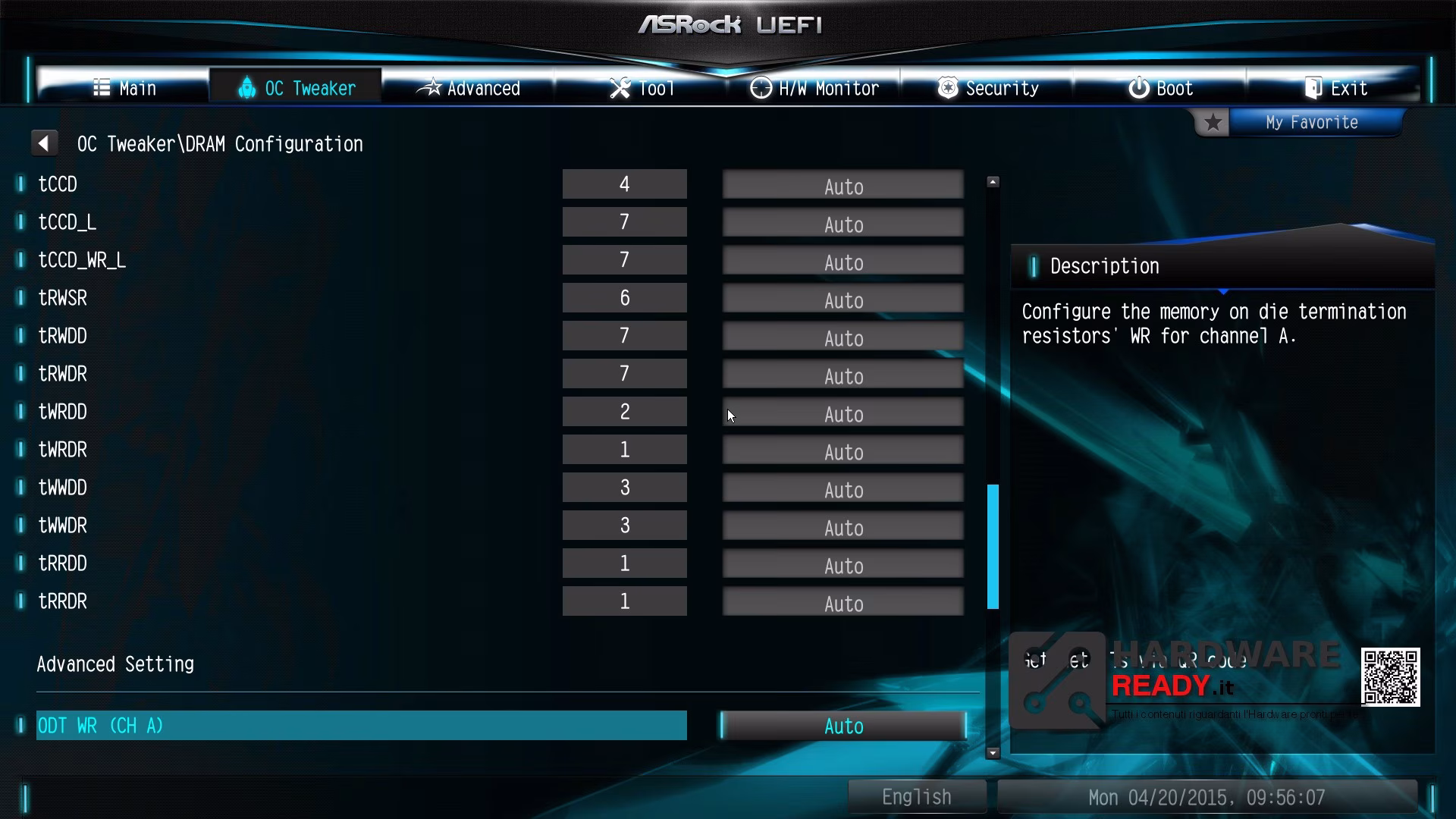

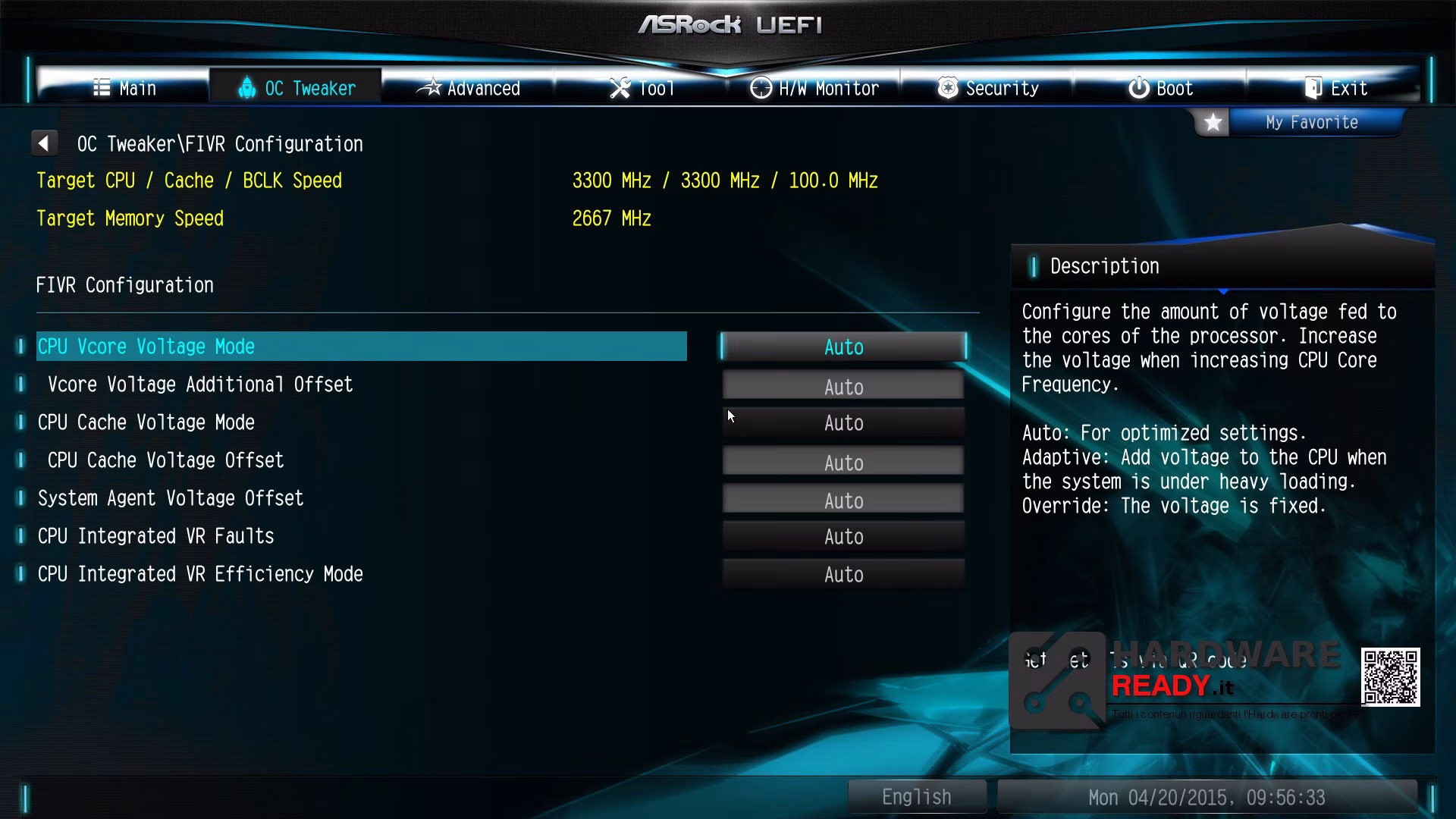

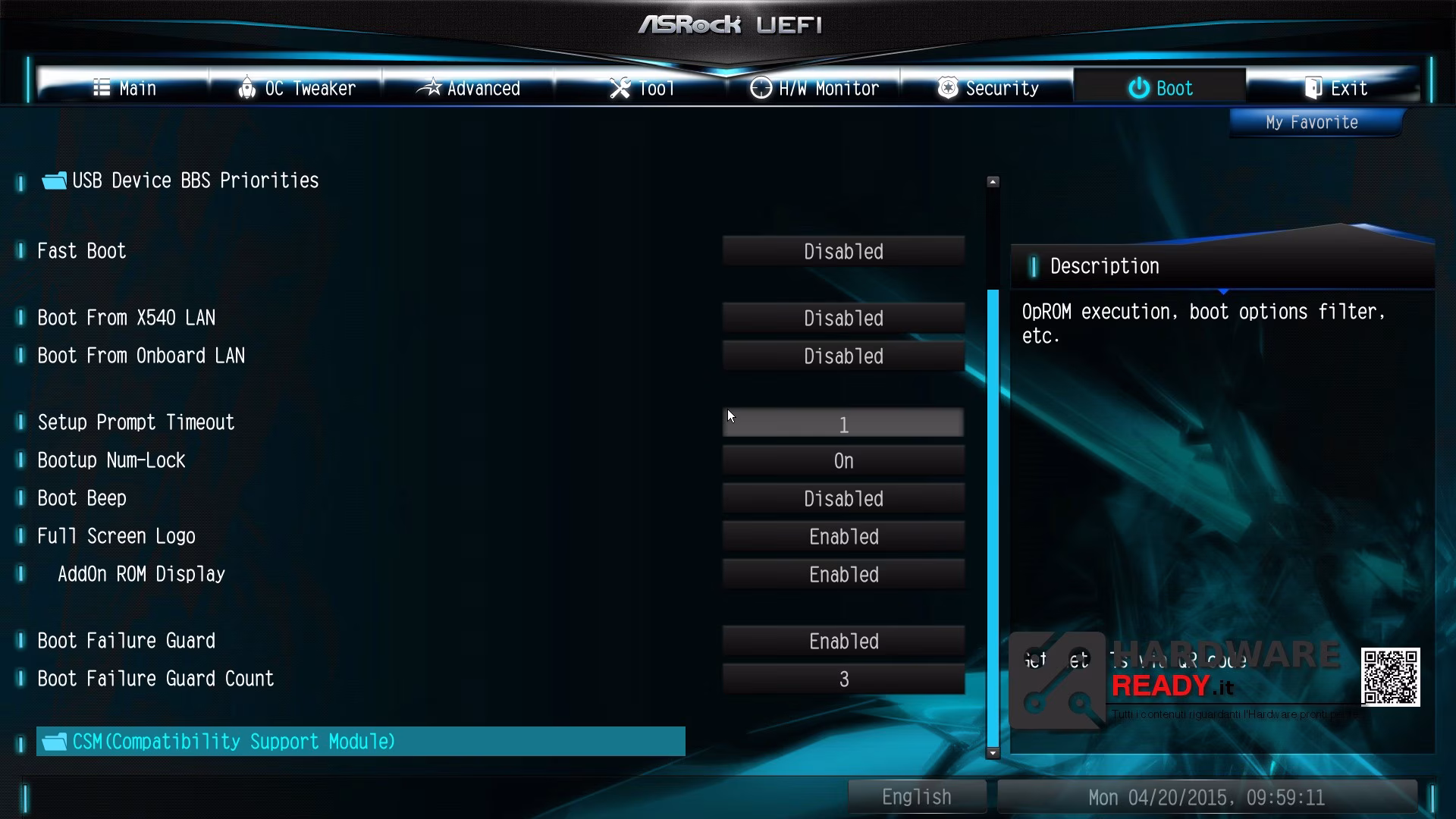

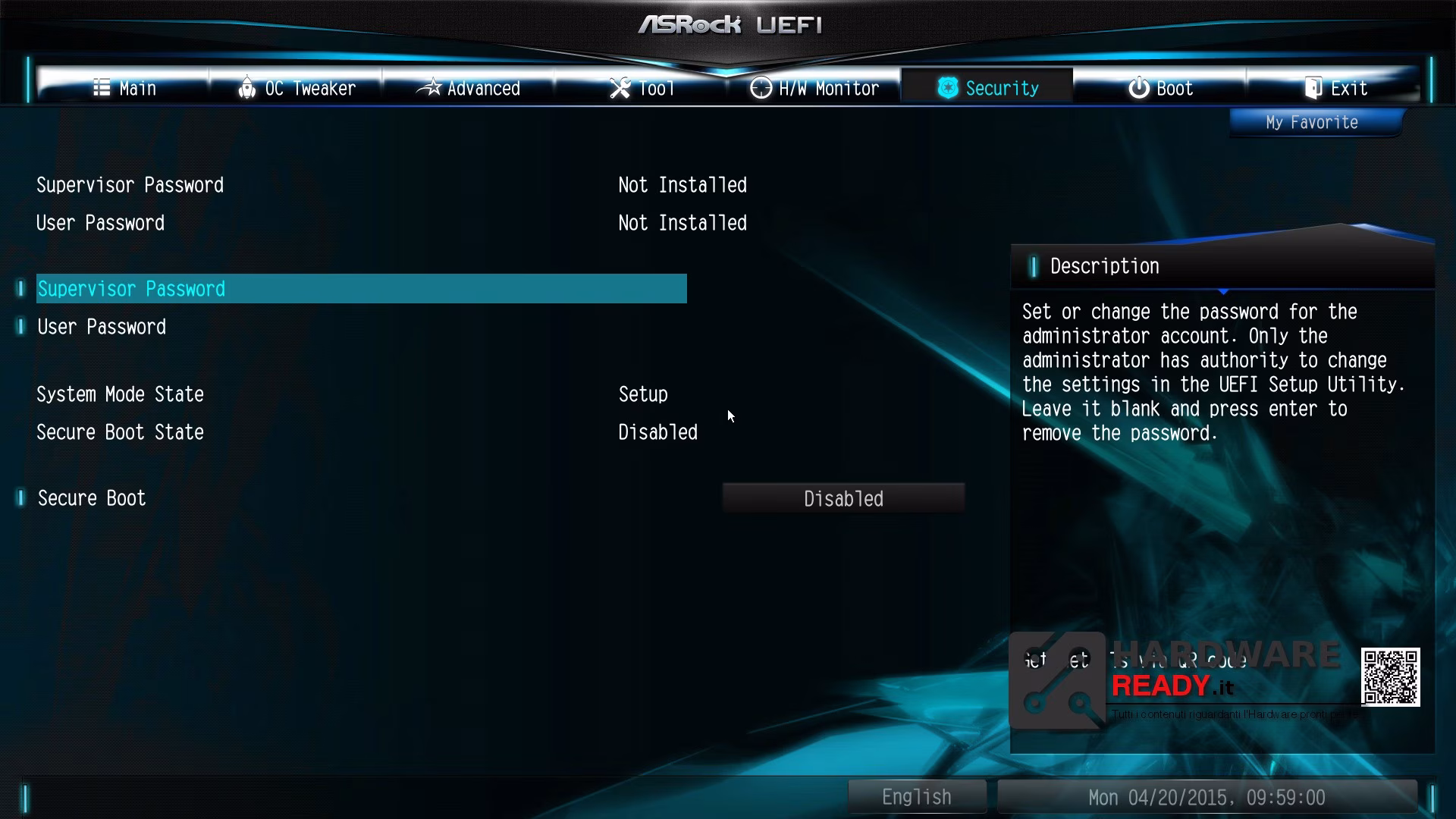

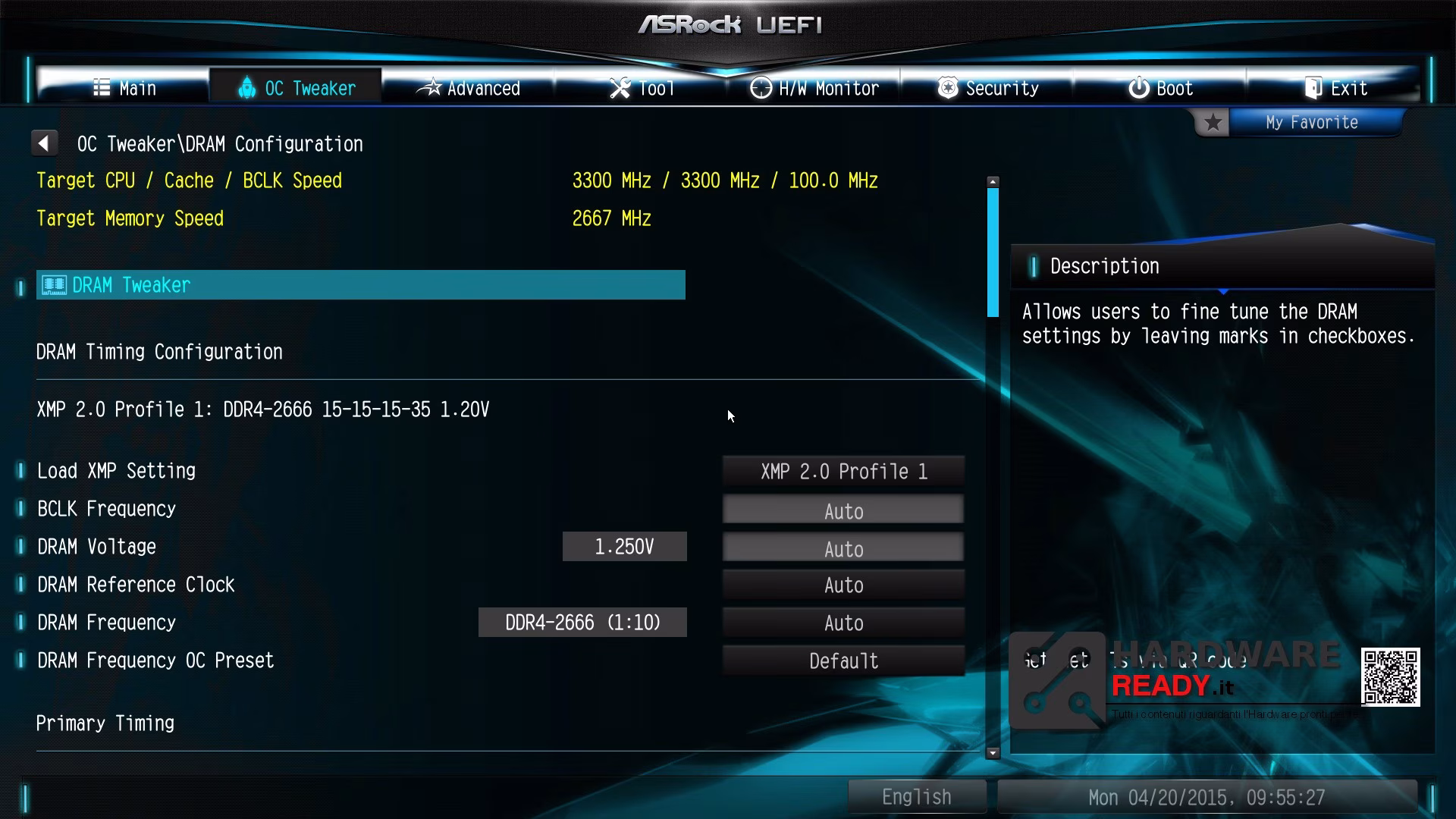

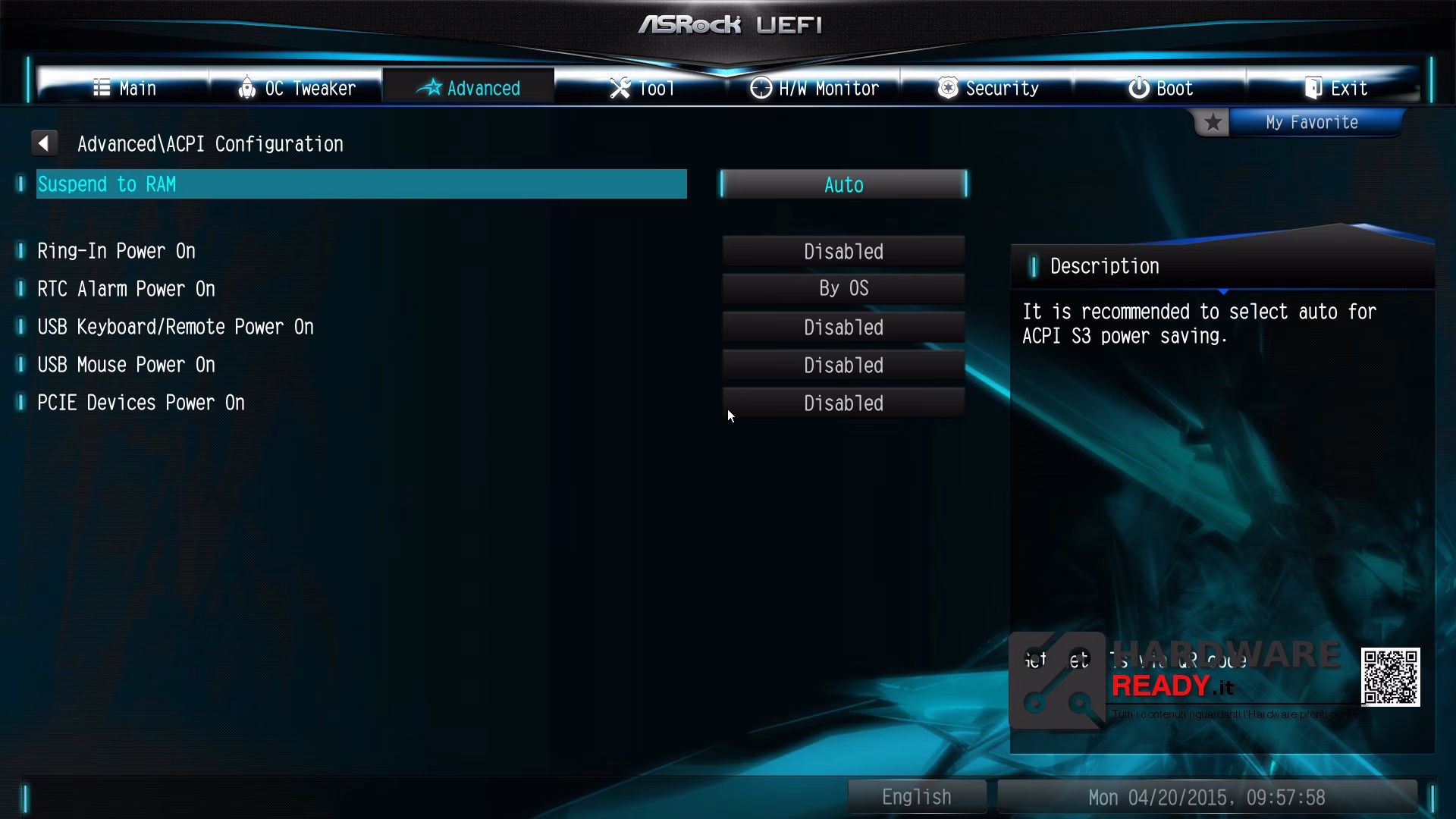

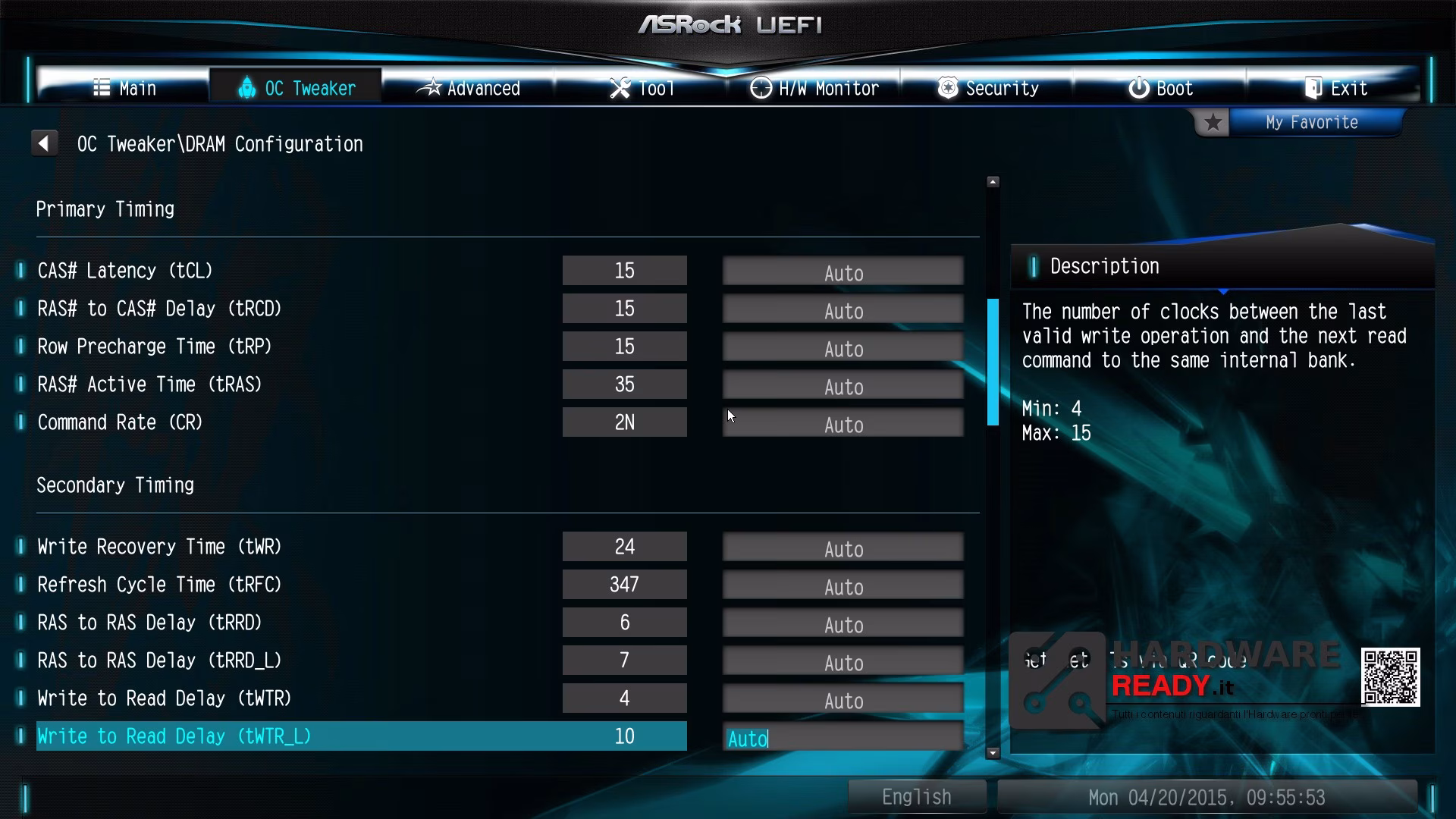

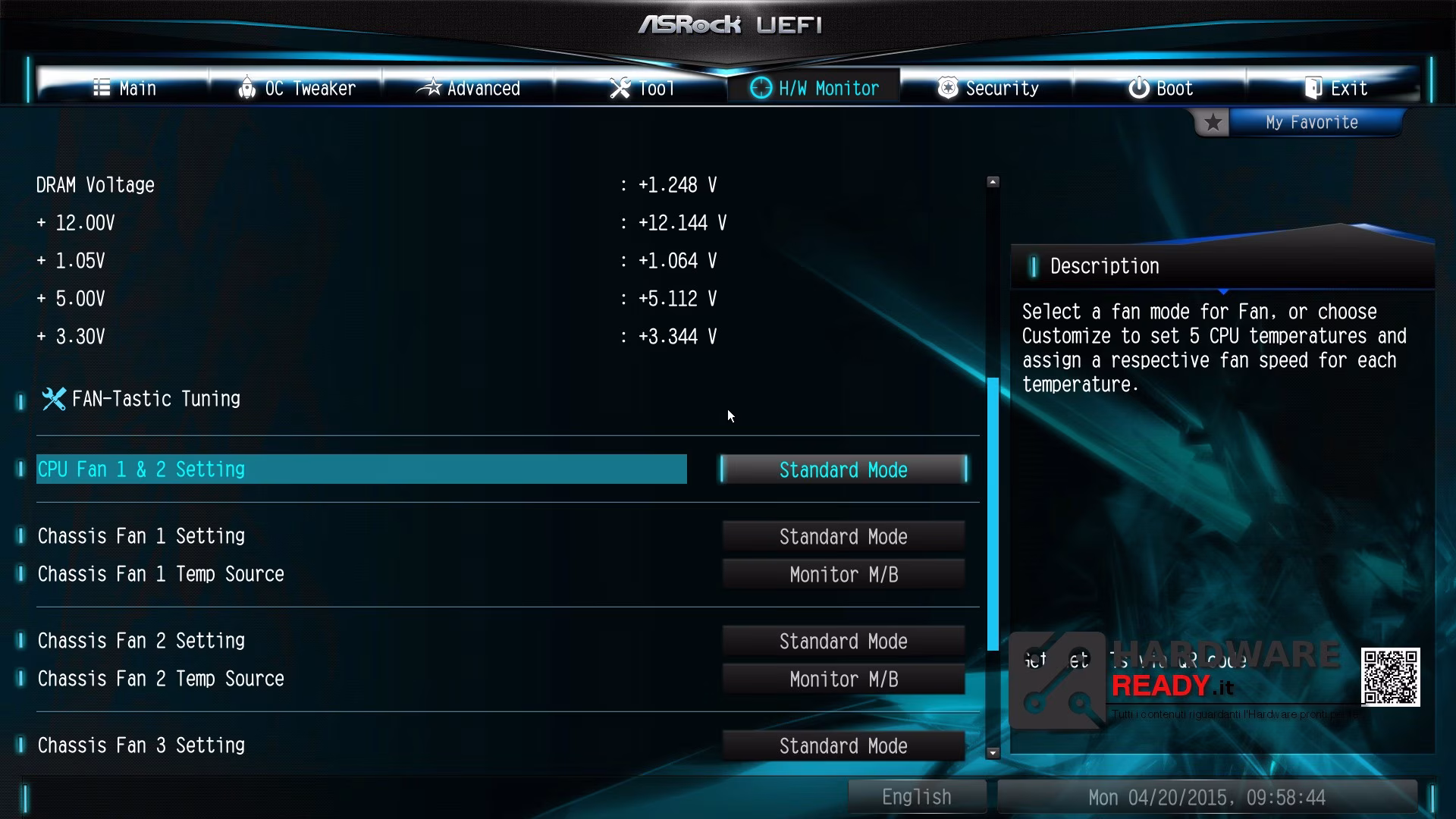

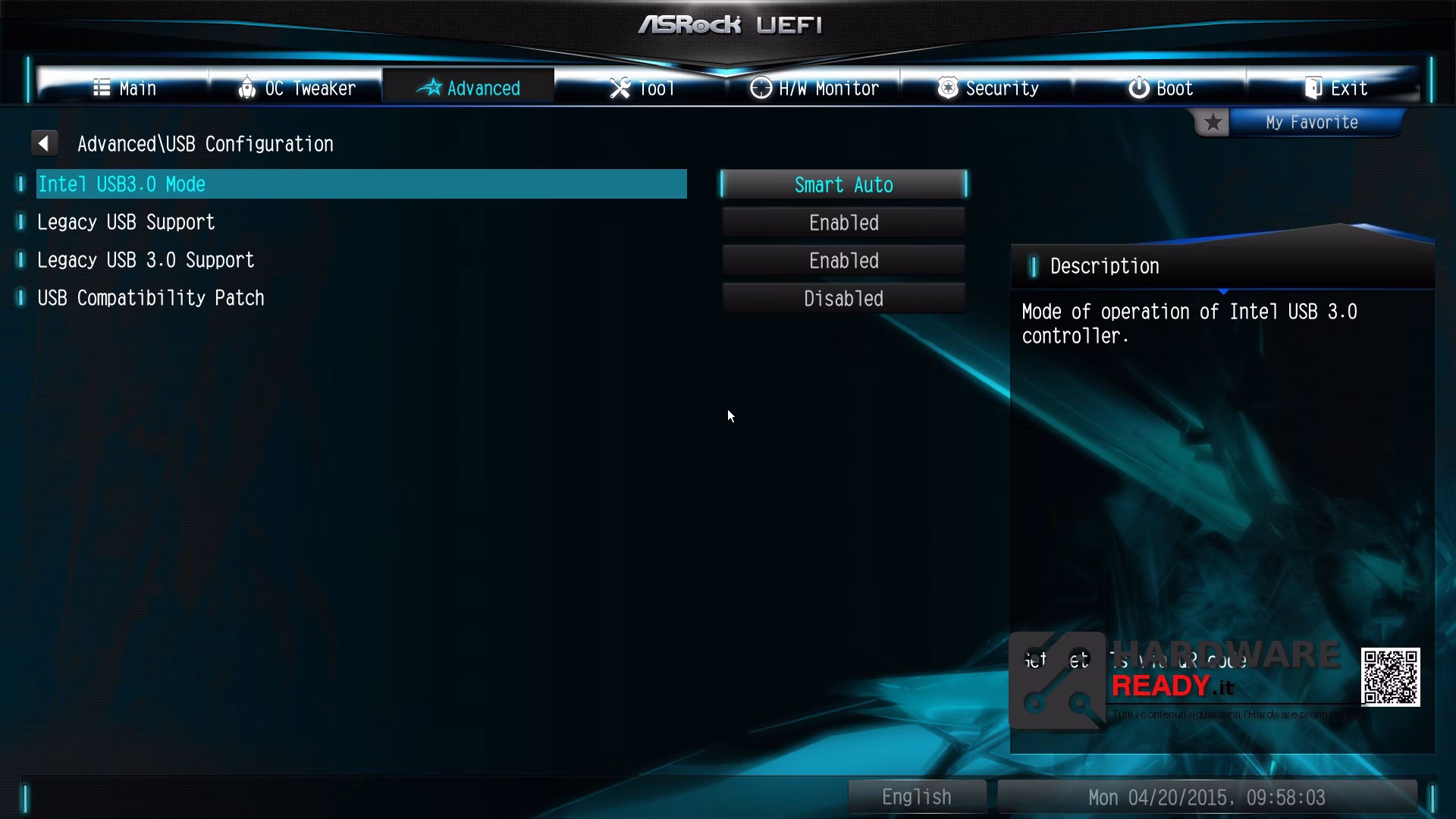

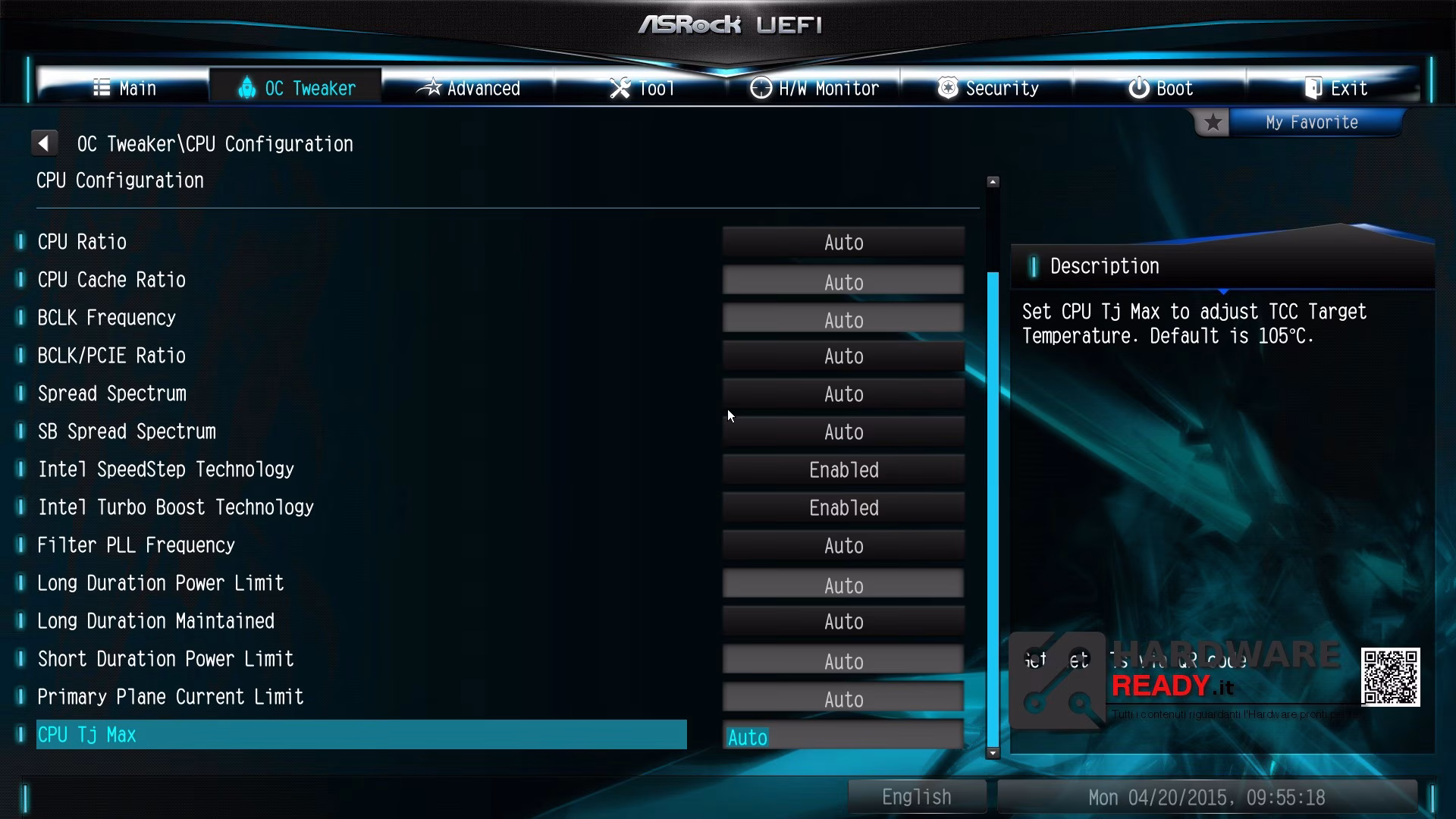

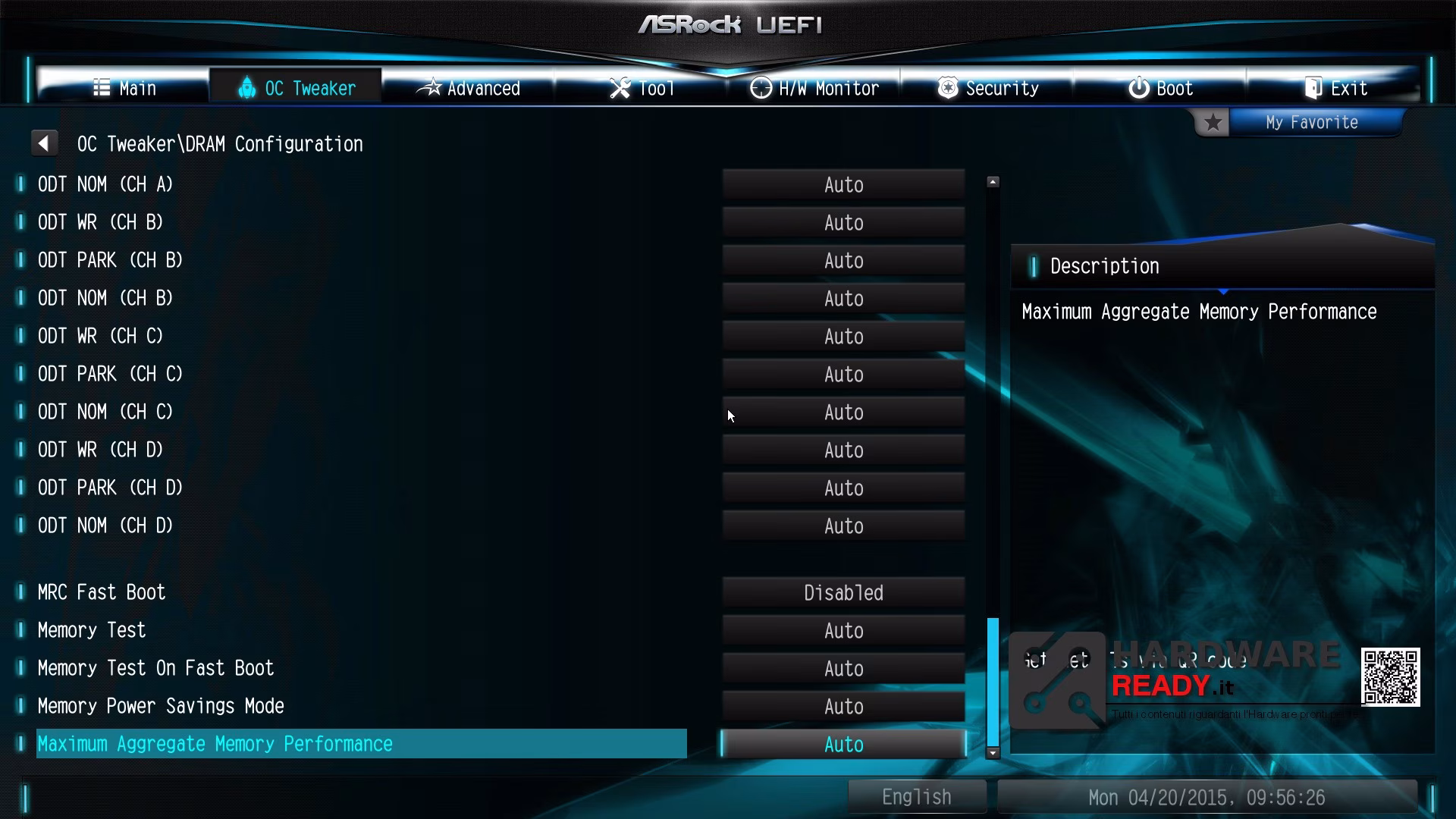

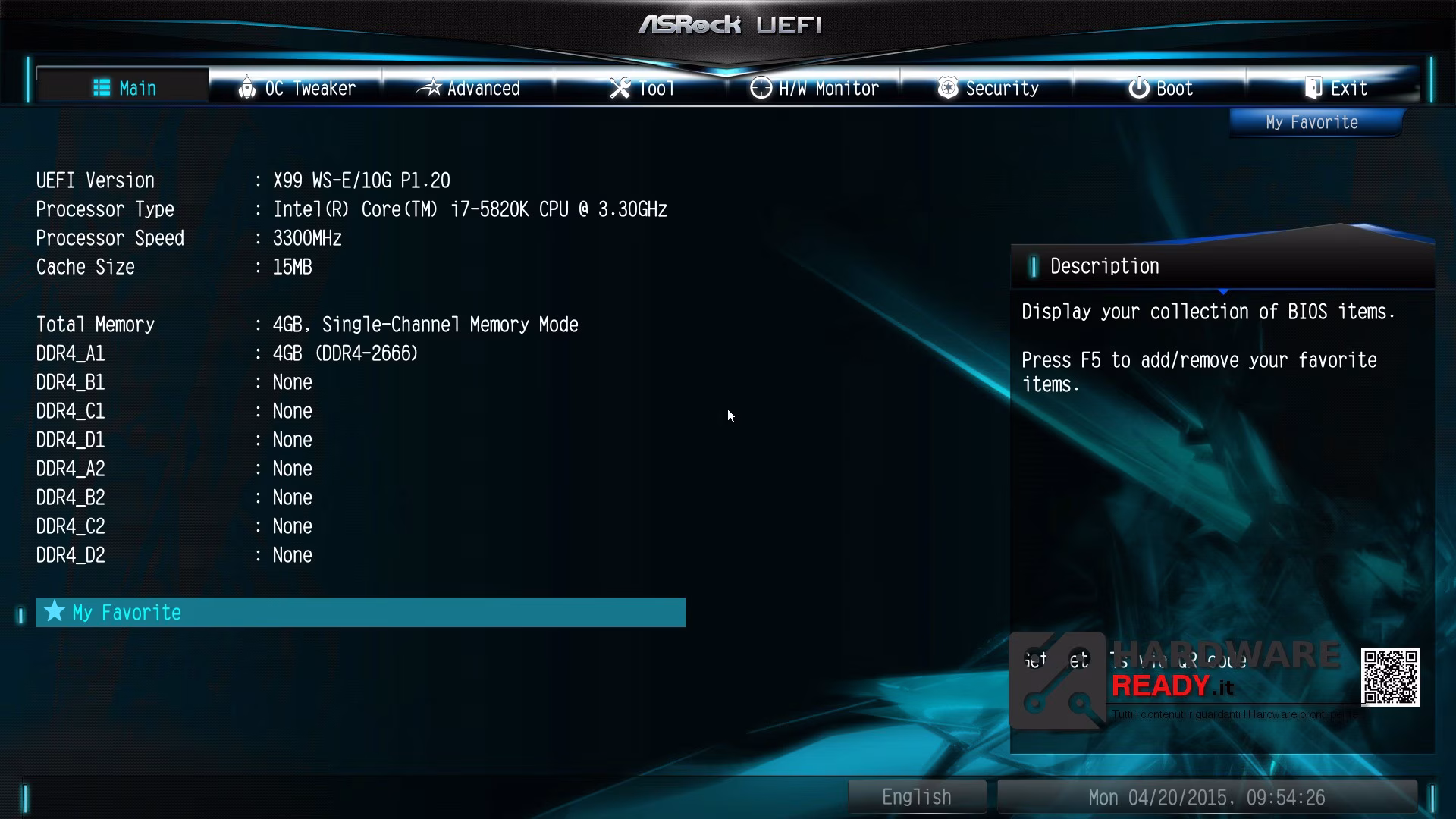

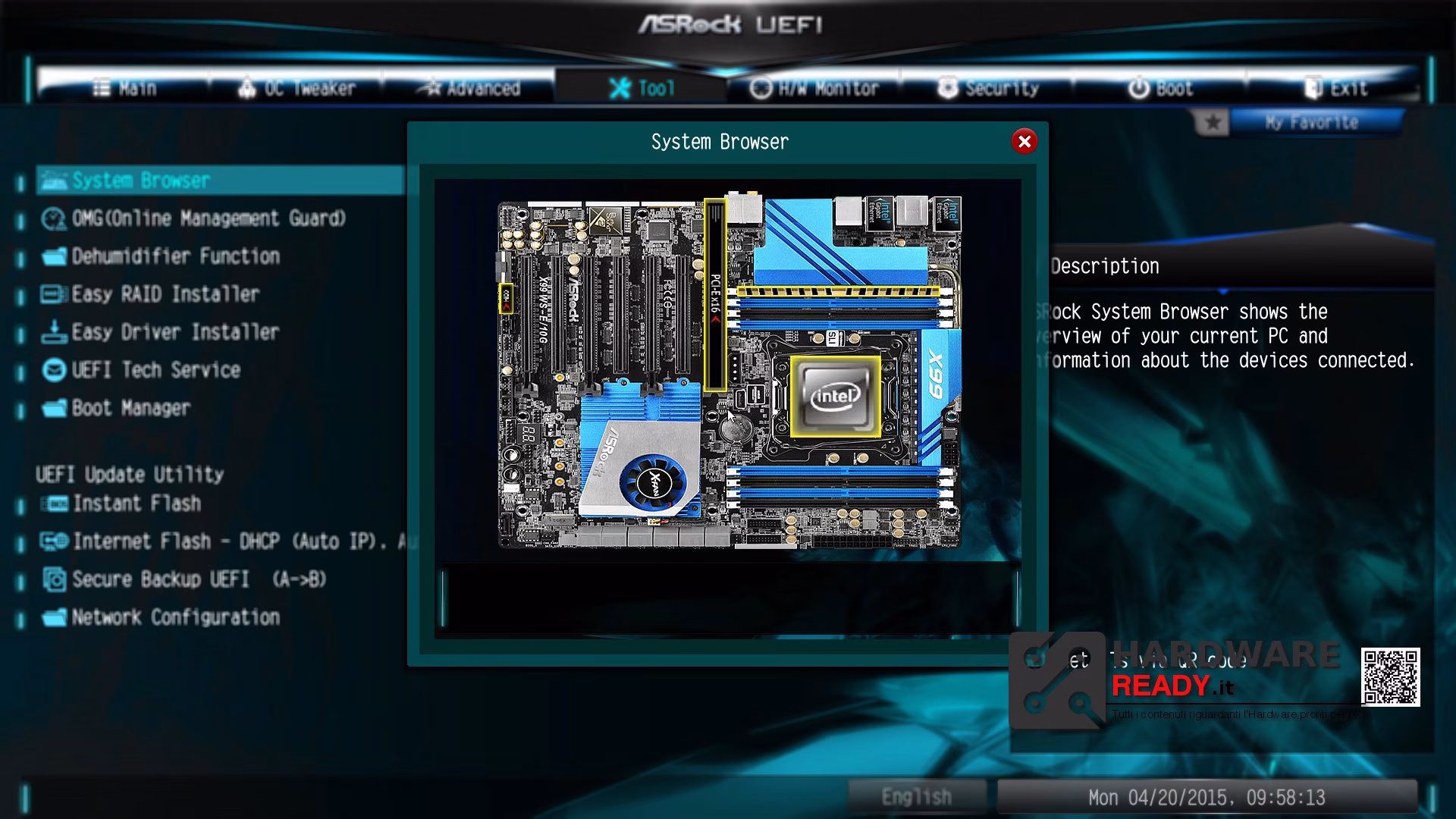

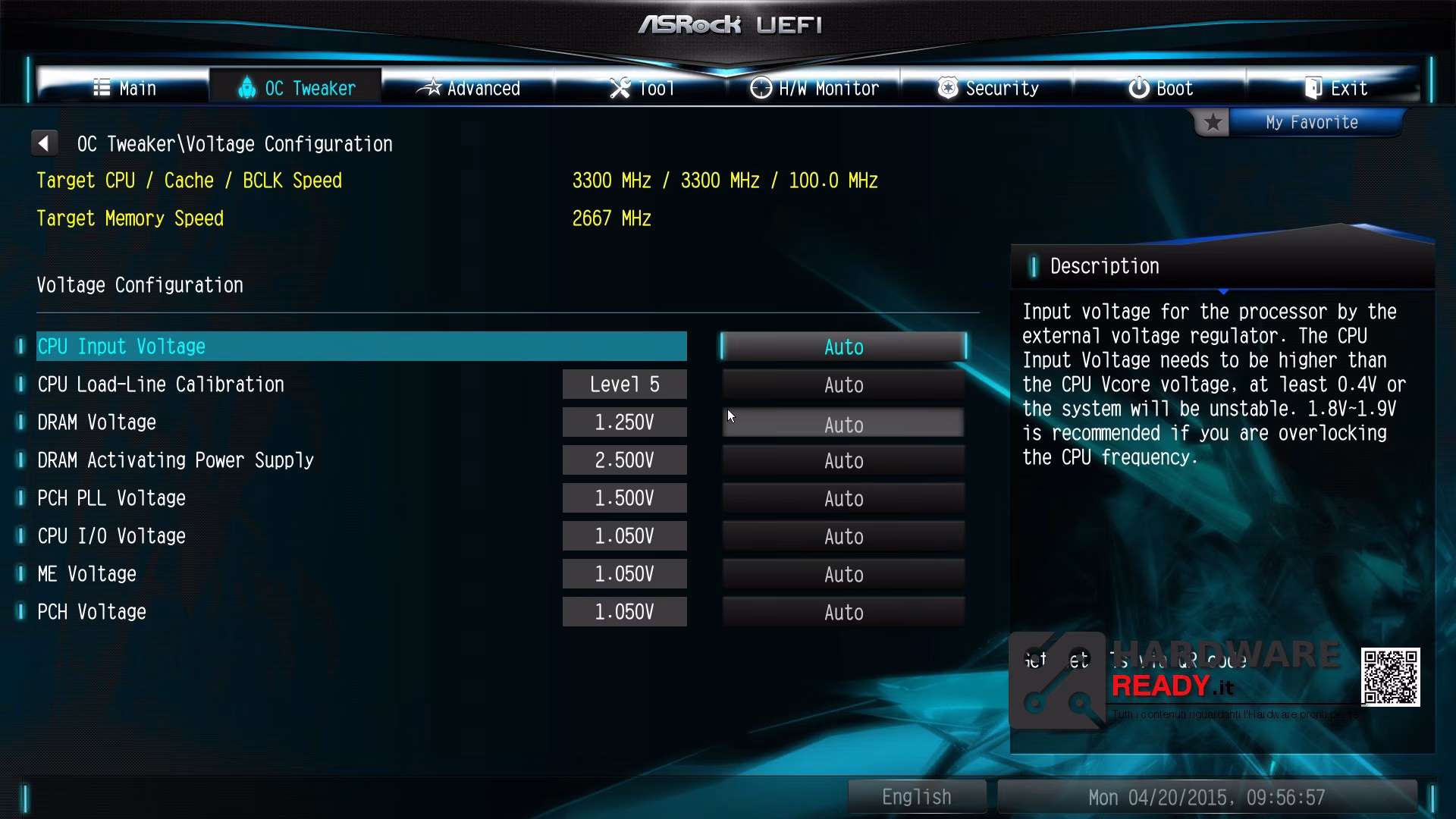

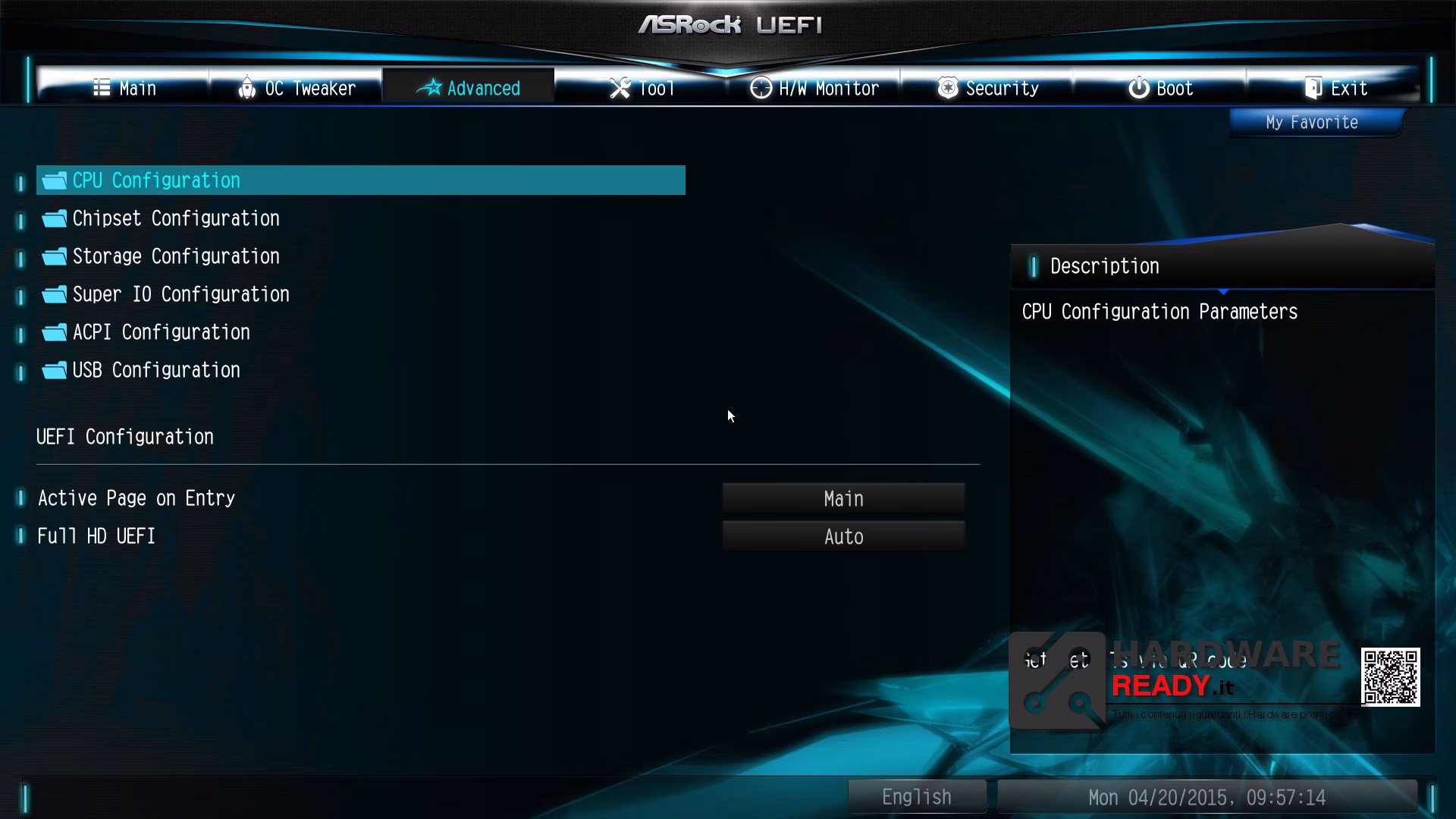

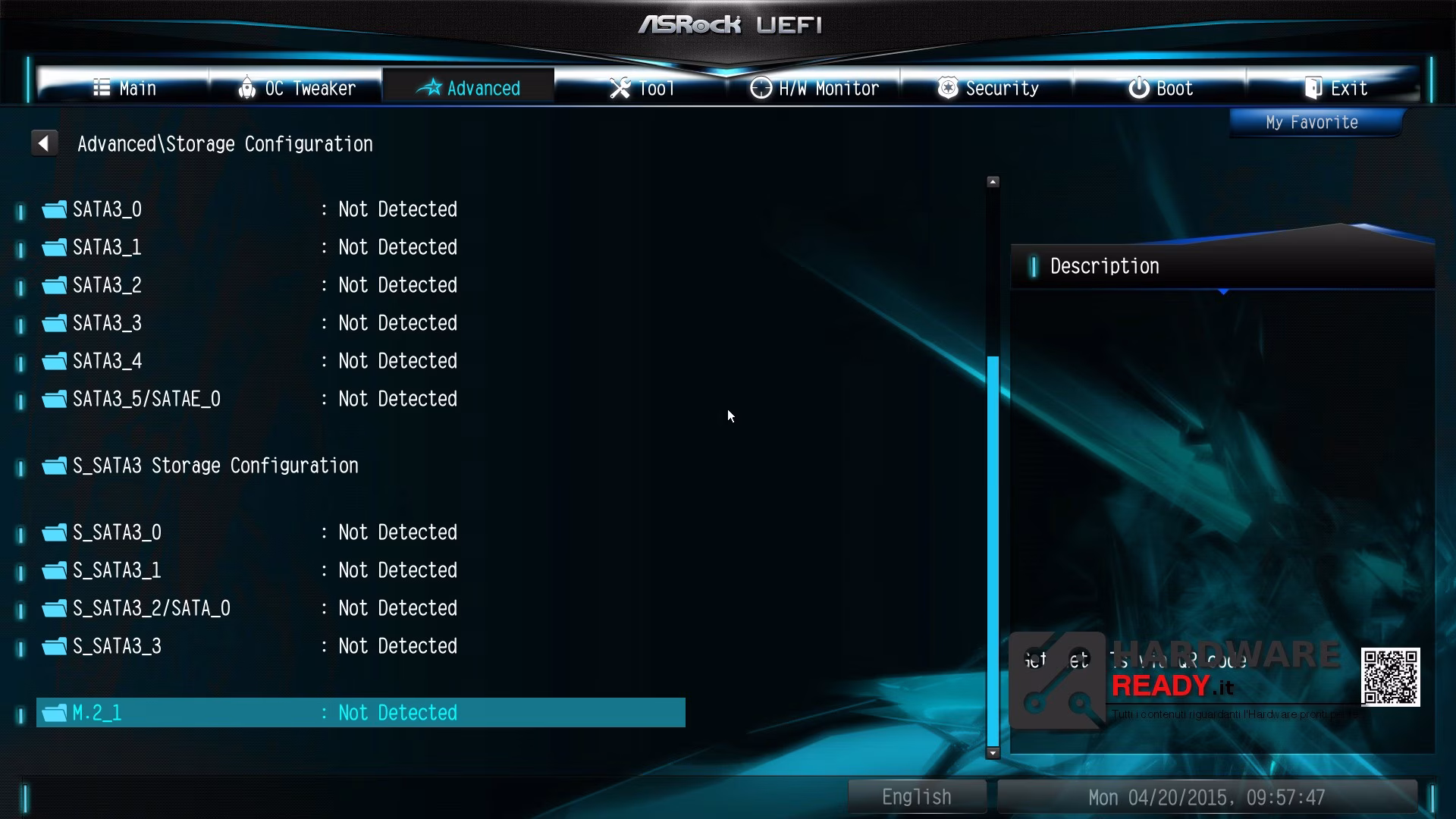

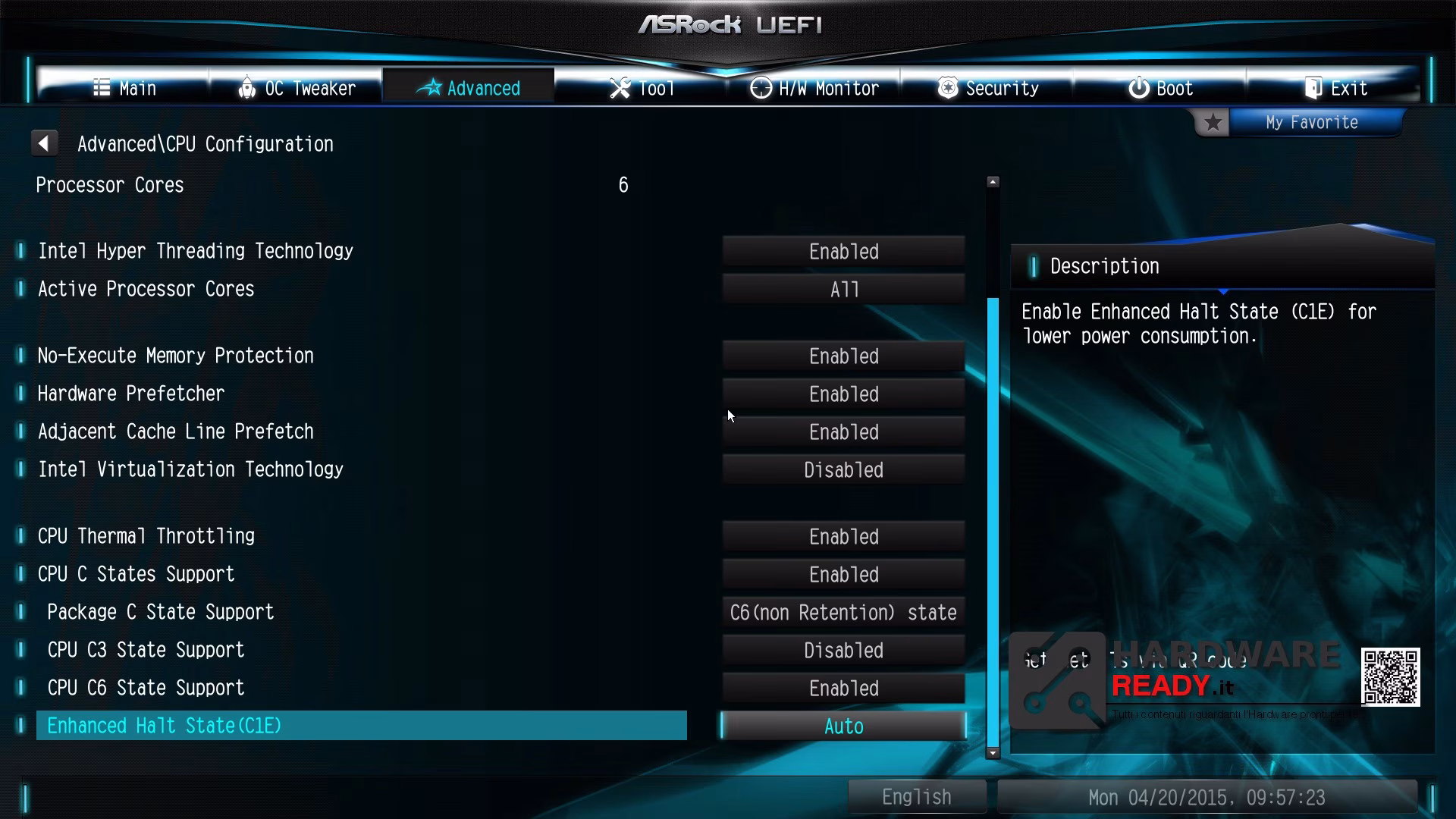

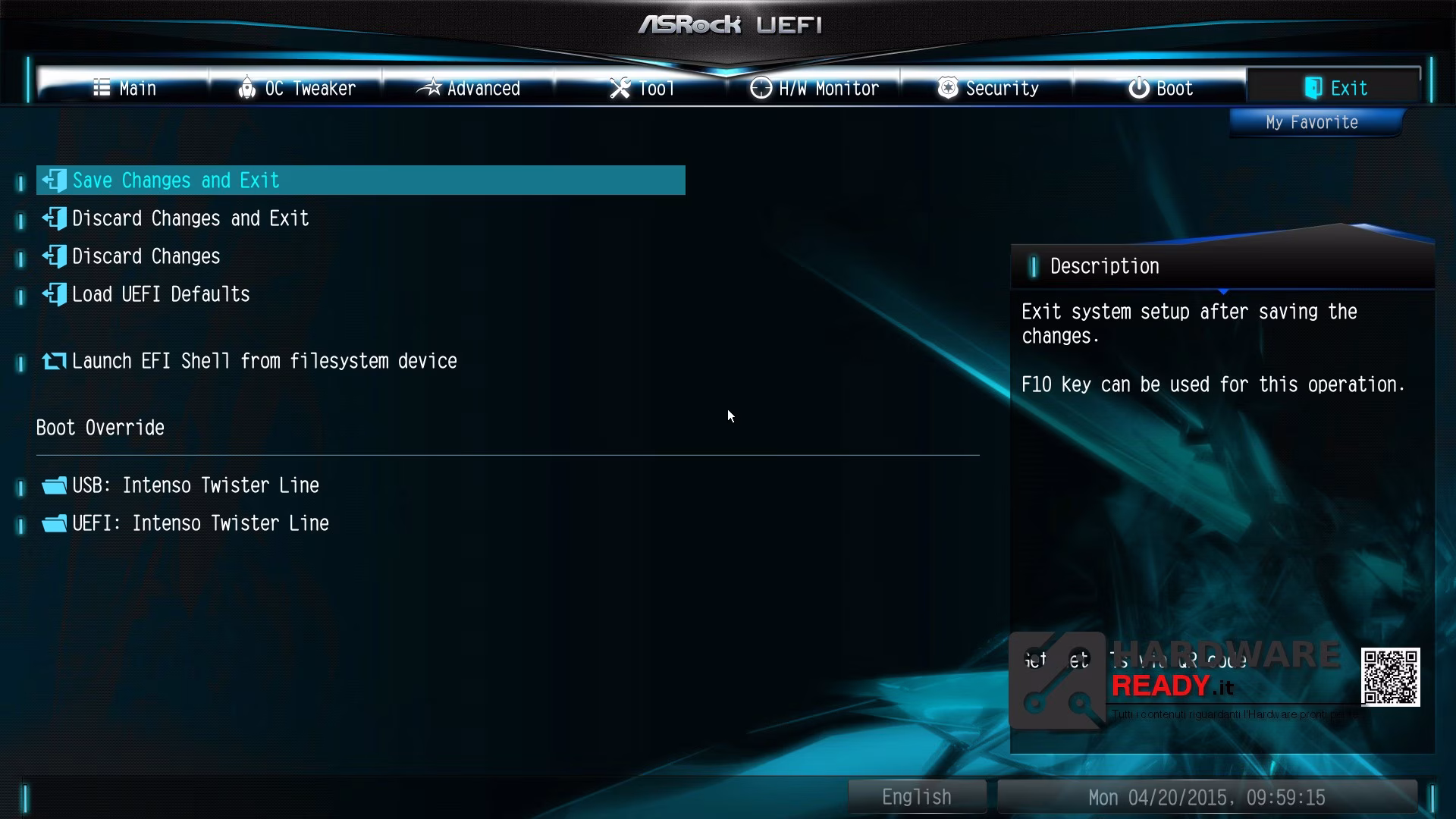

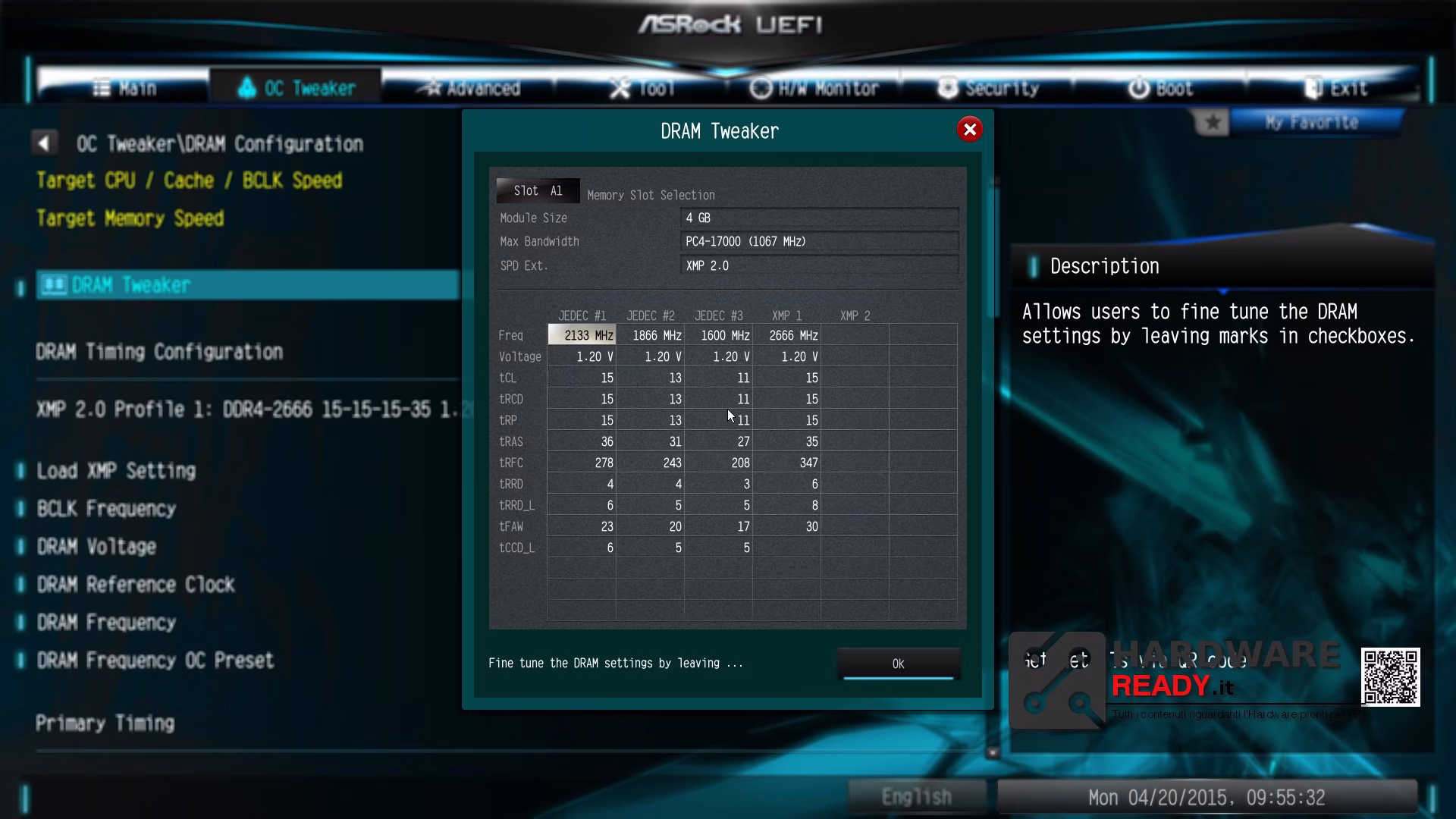

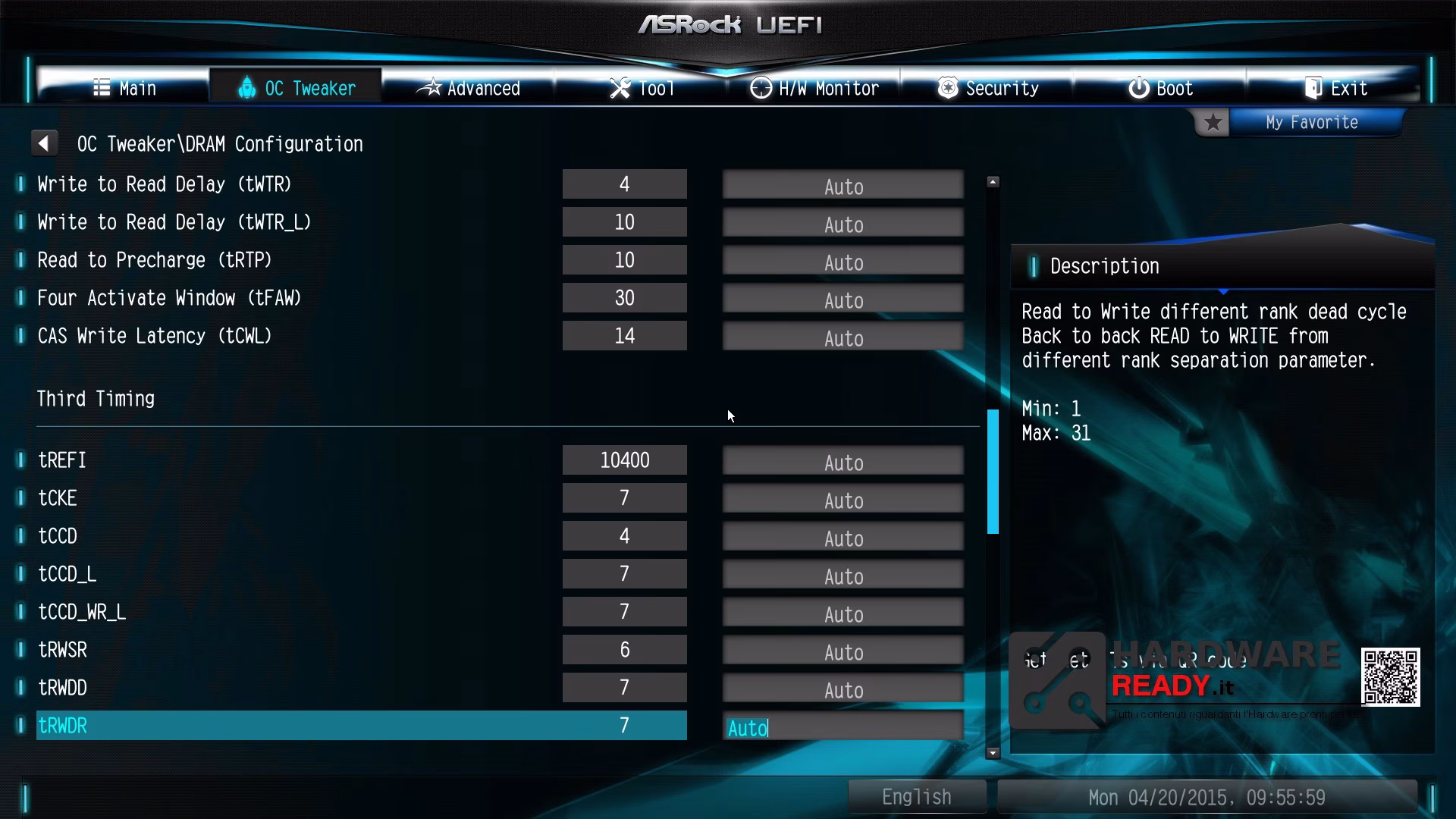

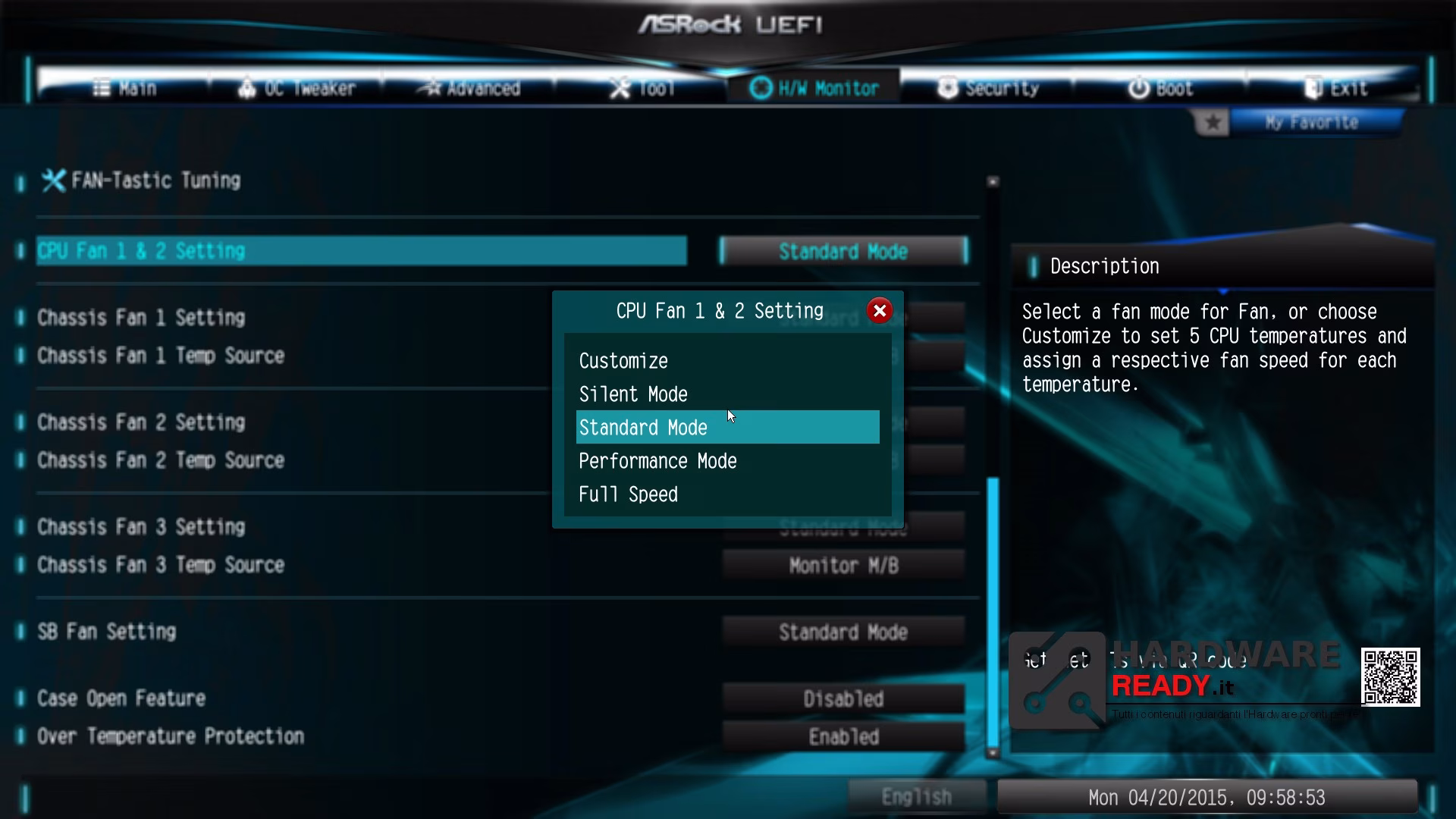

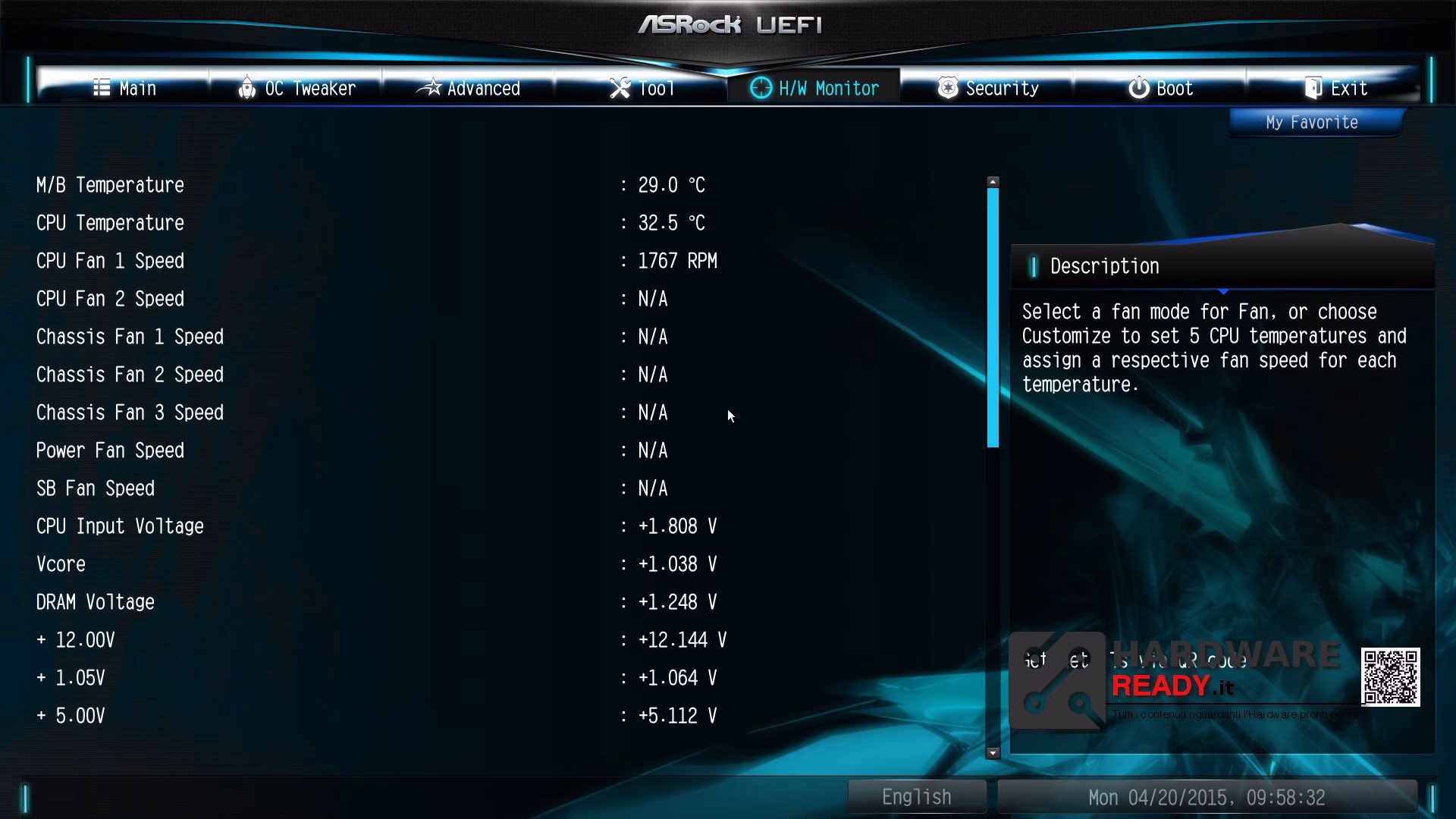

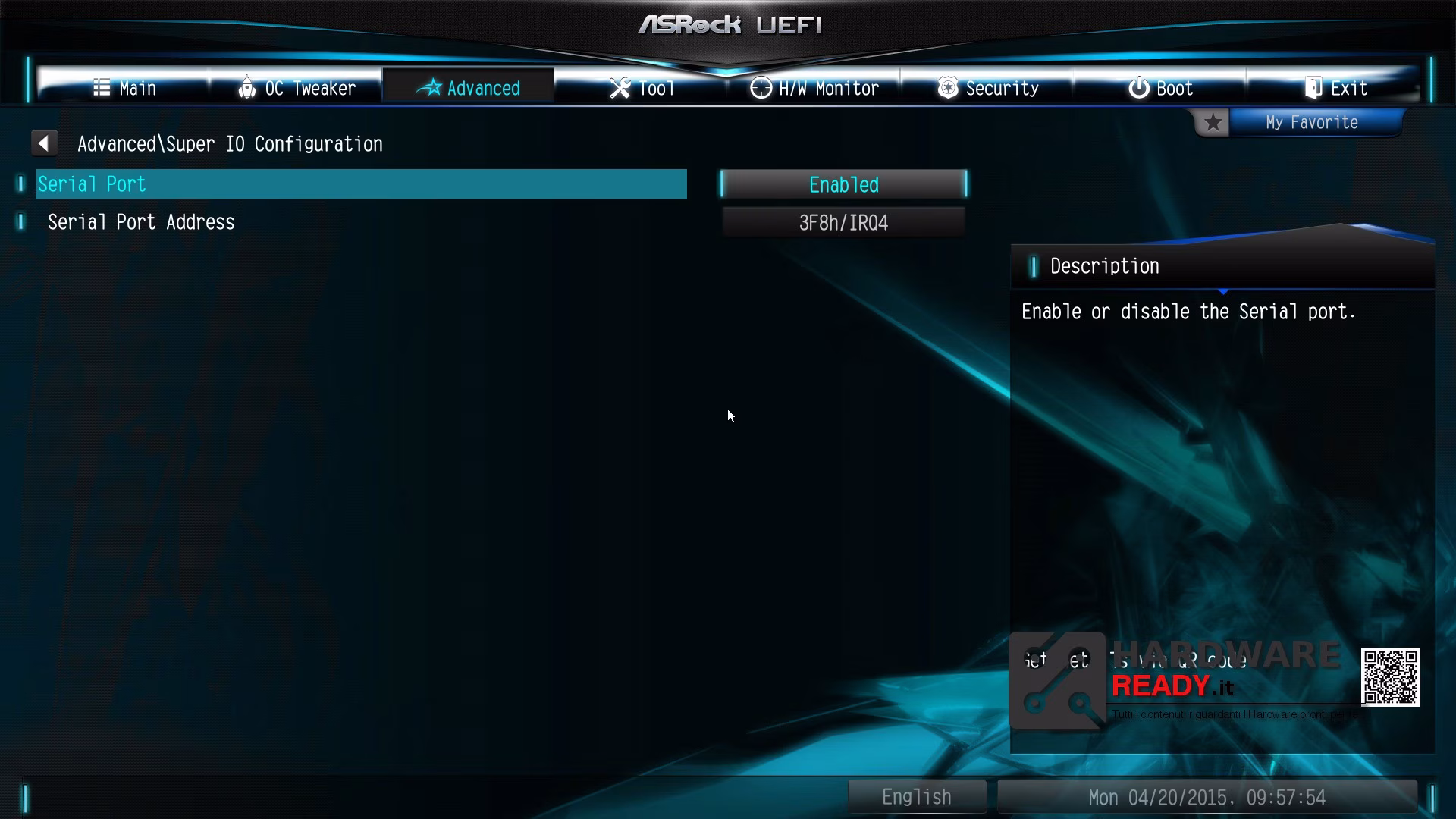

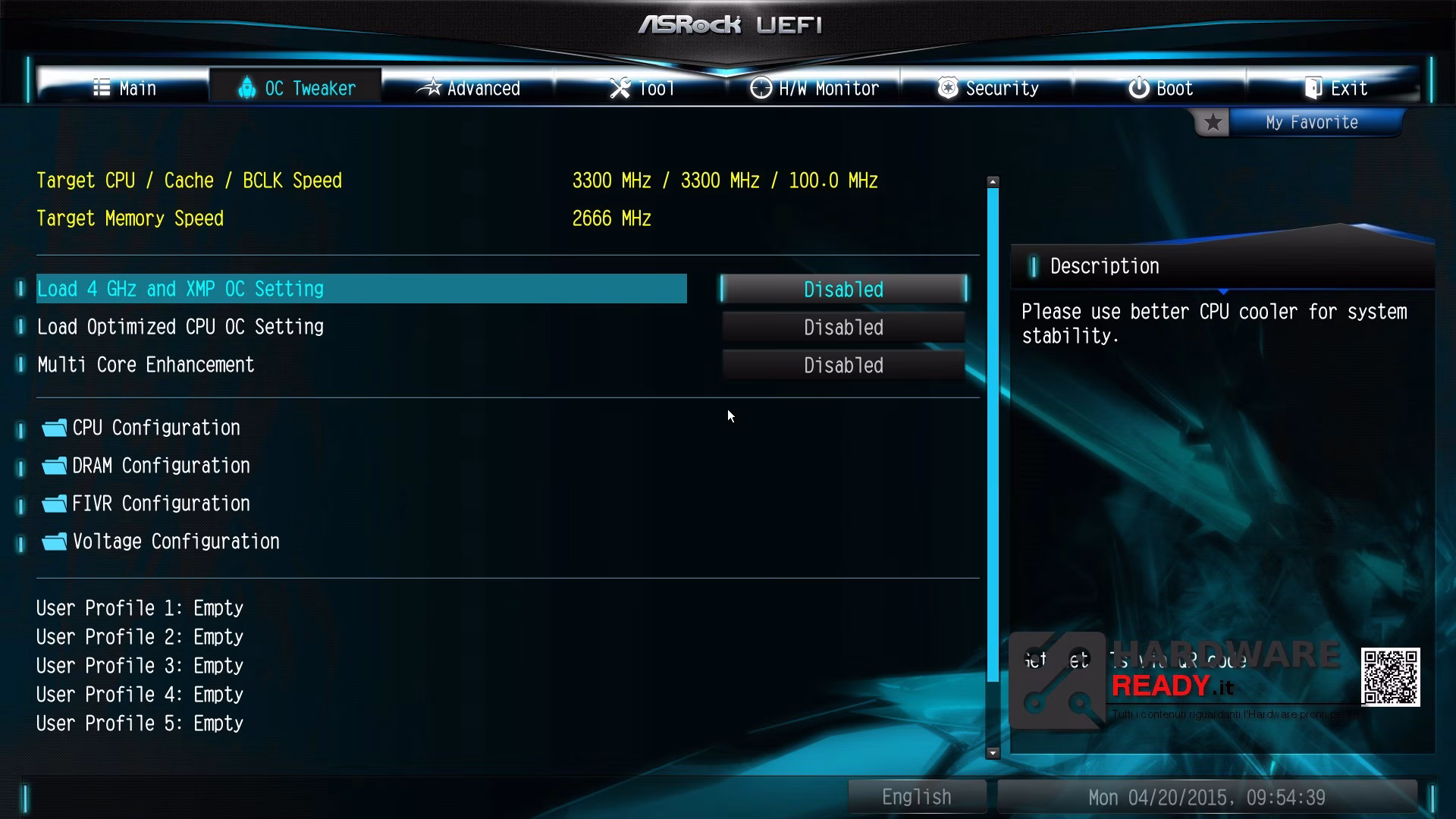

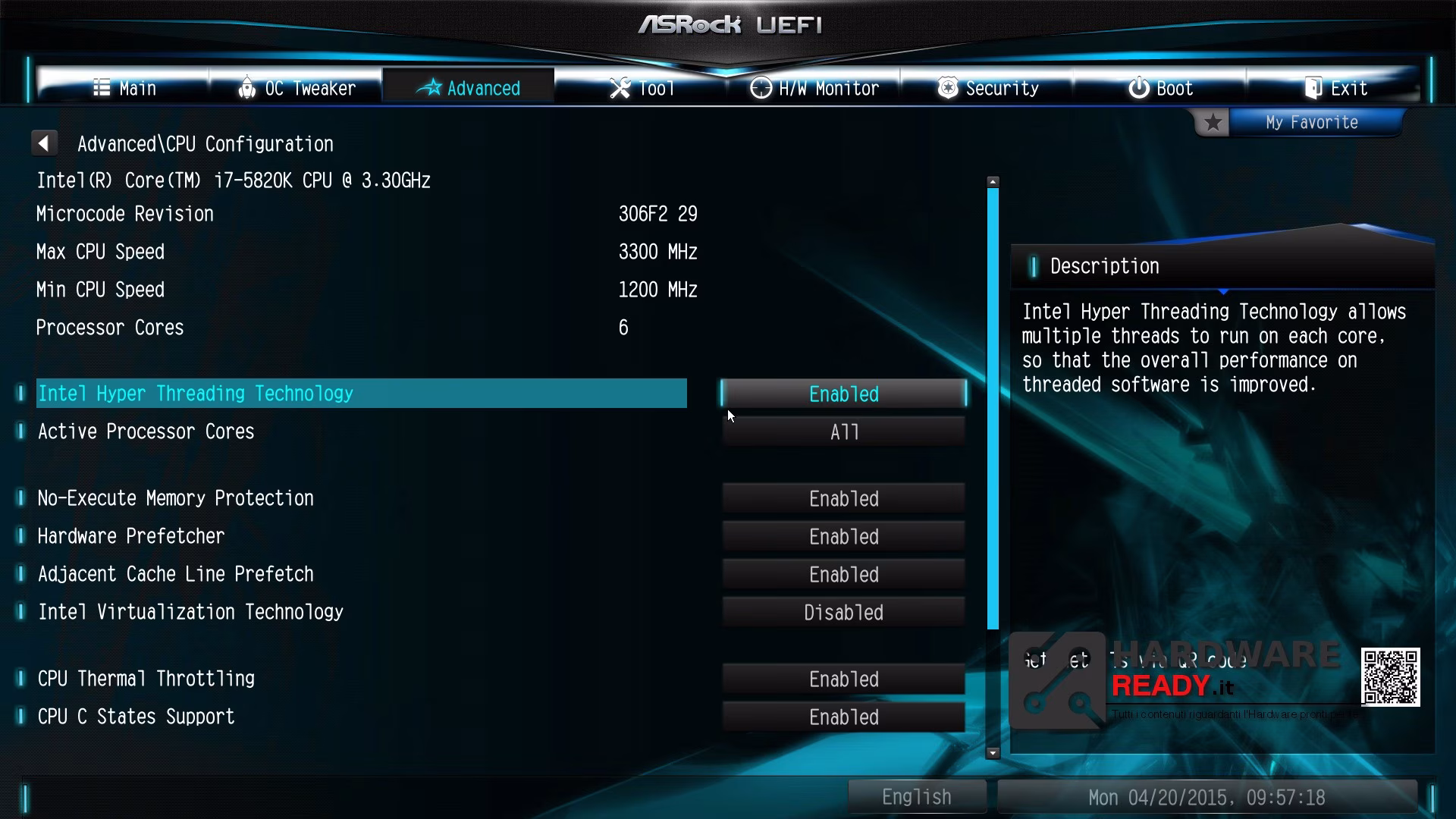

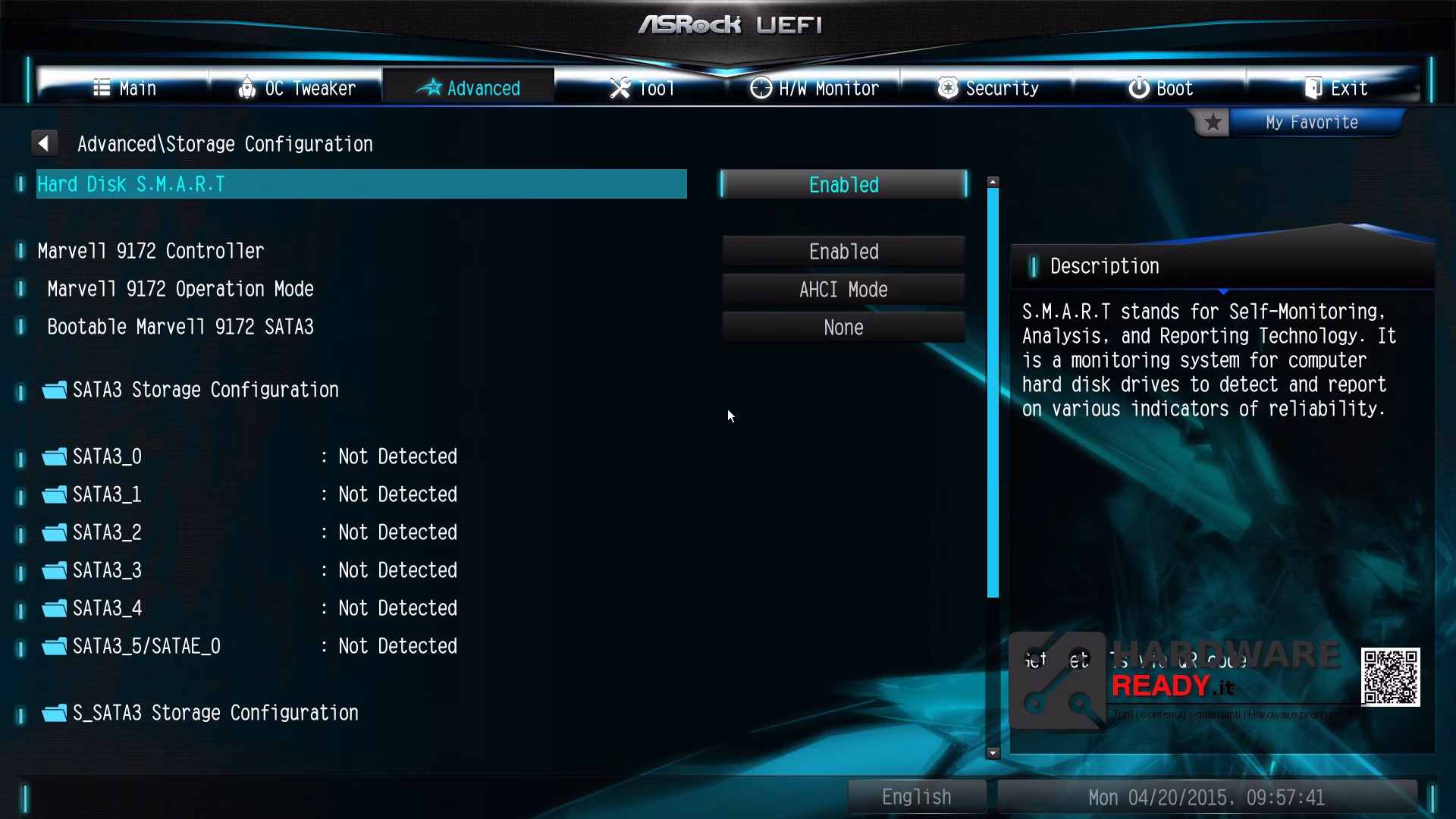

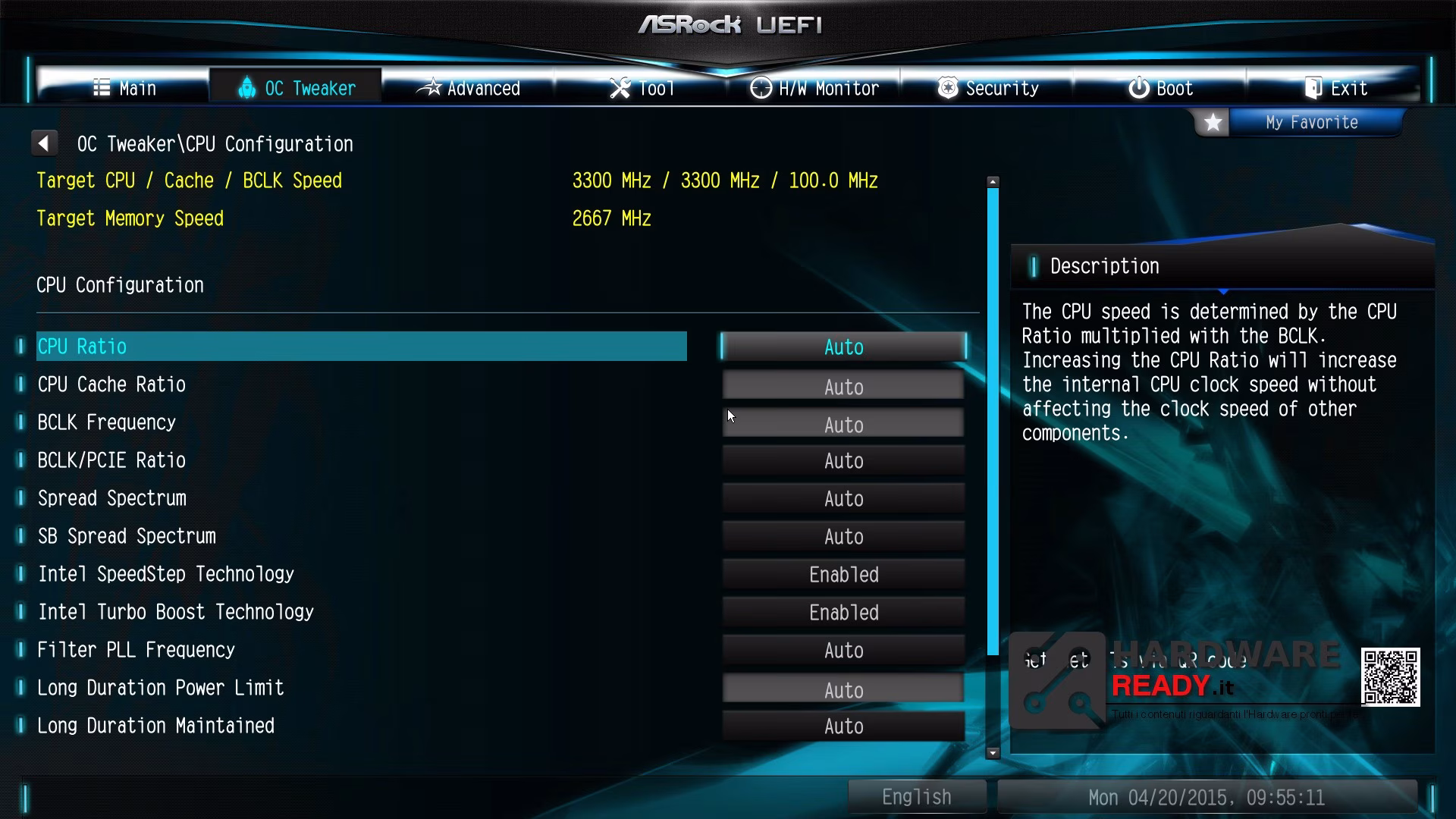

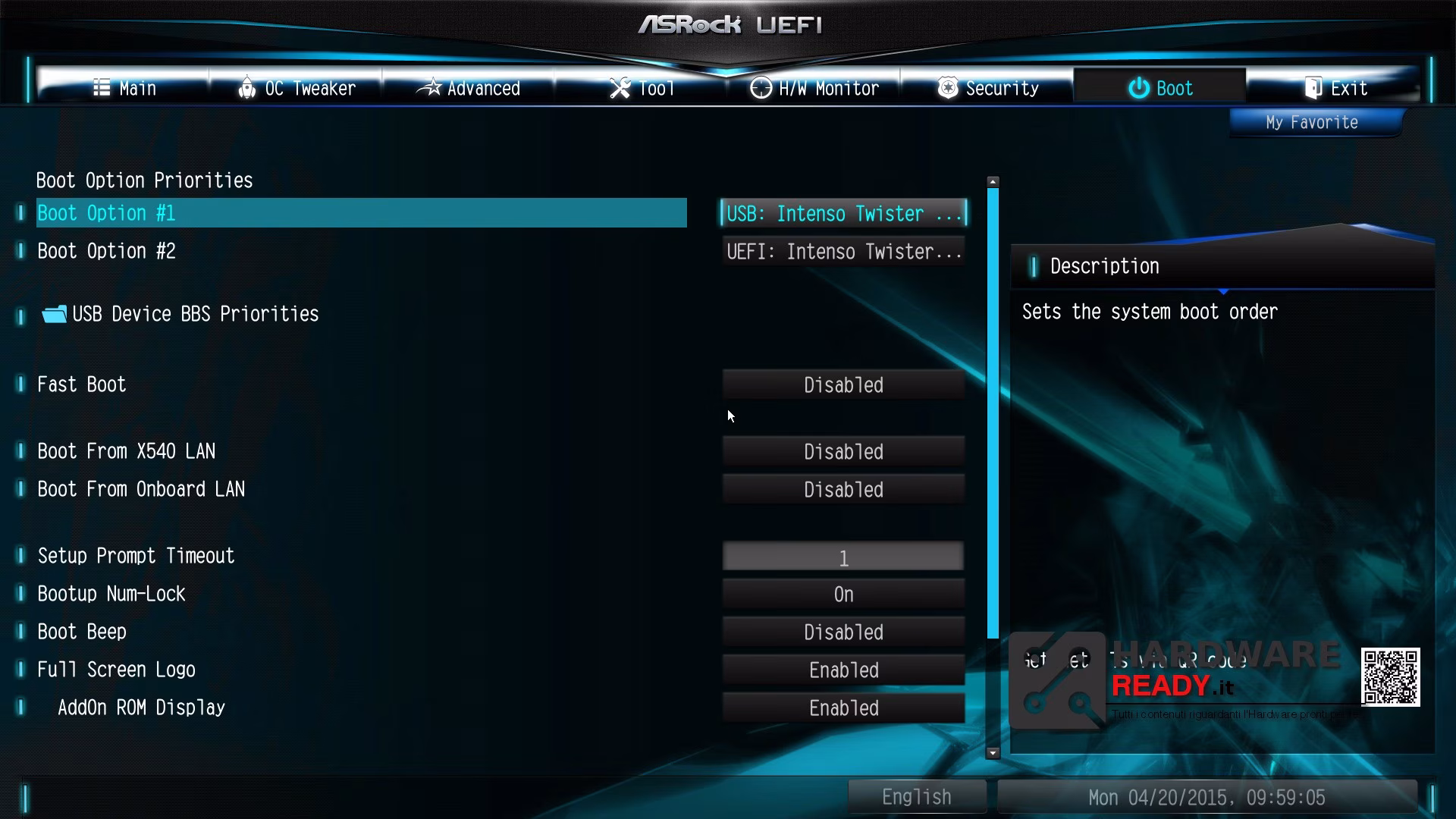

Il BIOS è semplice, completo e preciso nelle informazioni. Facili da utilizzare i profili di OC di cui dispone ed i vari profili per le periferiche e le ventole.

In Overclock la scheda si comporta egregiamente, le dodici fasi di alimentazione rendono il sistema estremamente stabile.
La CPU ha raggiunto i 4600MHz con un voltaggio di 1.34v ed i 4700MHz con 1.47v, allo stesso modo delle dirette concorrenti di altri brand.

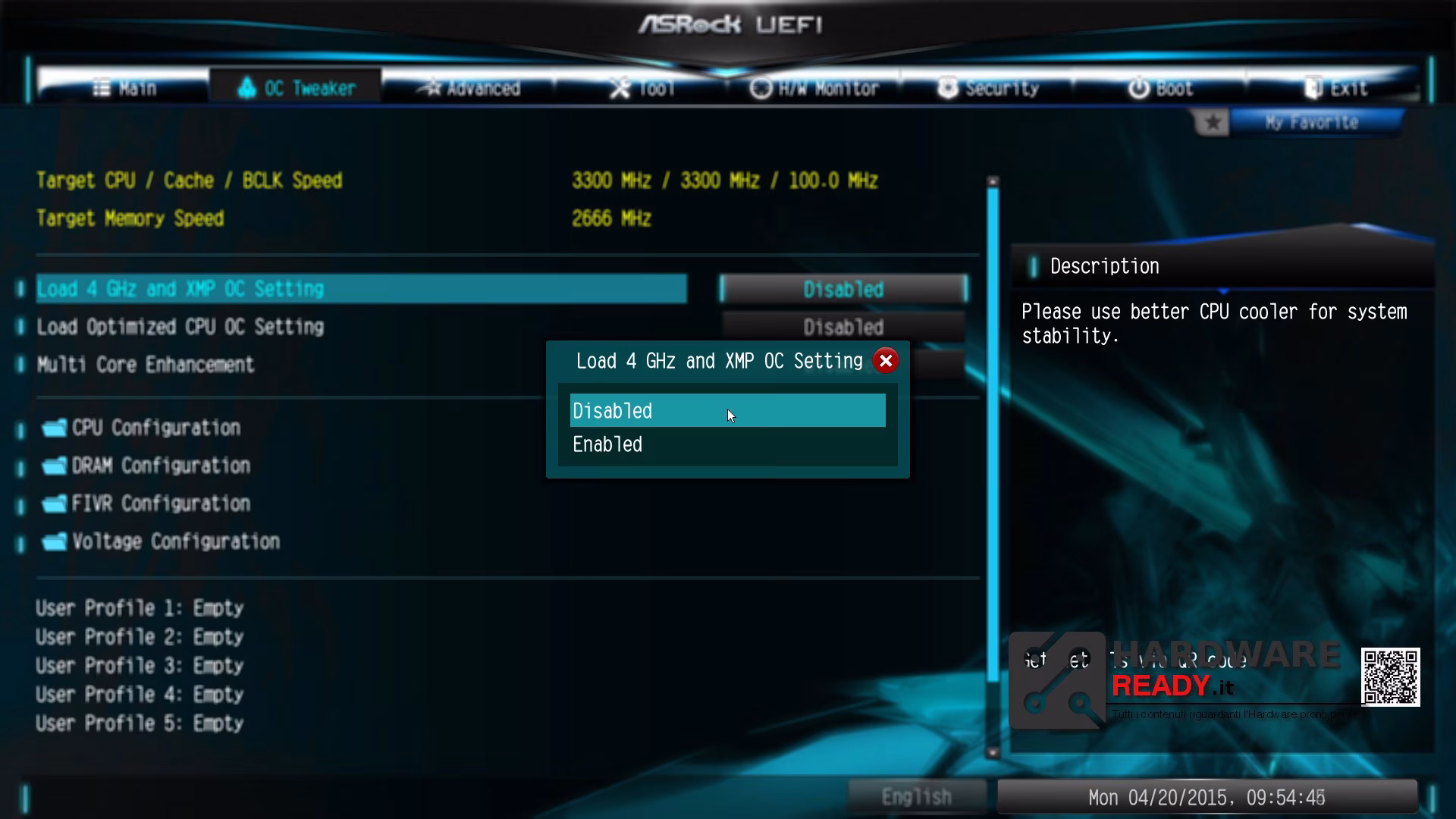

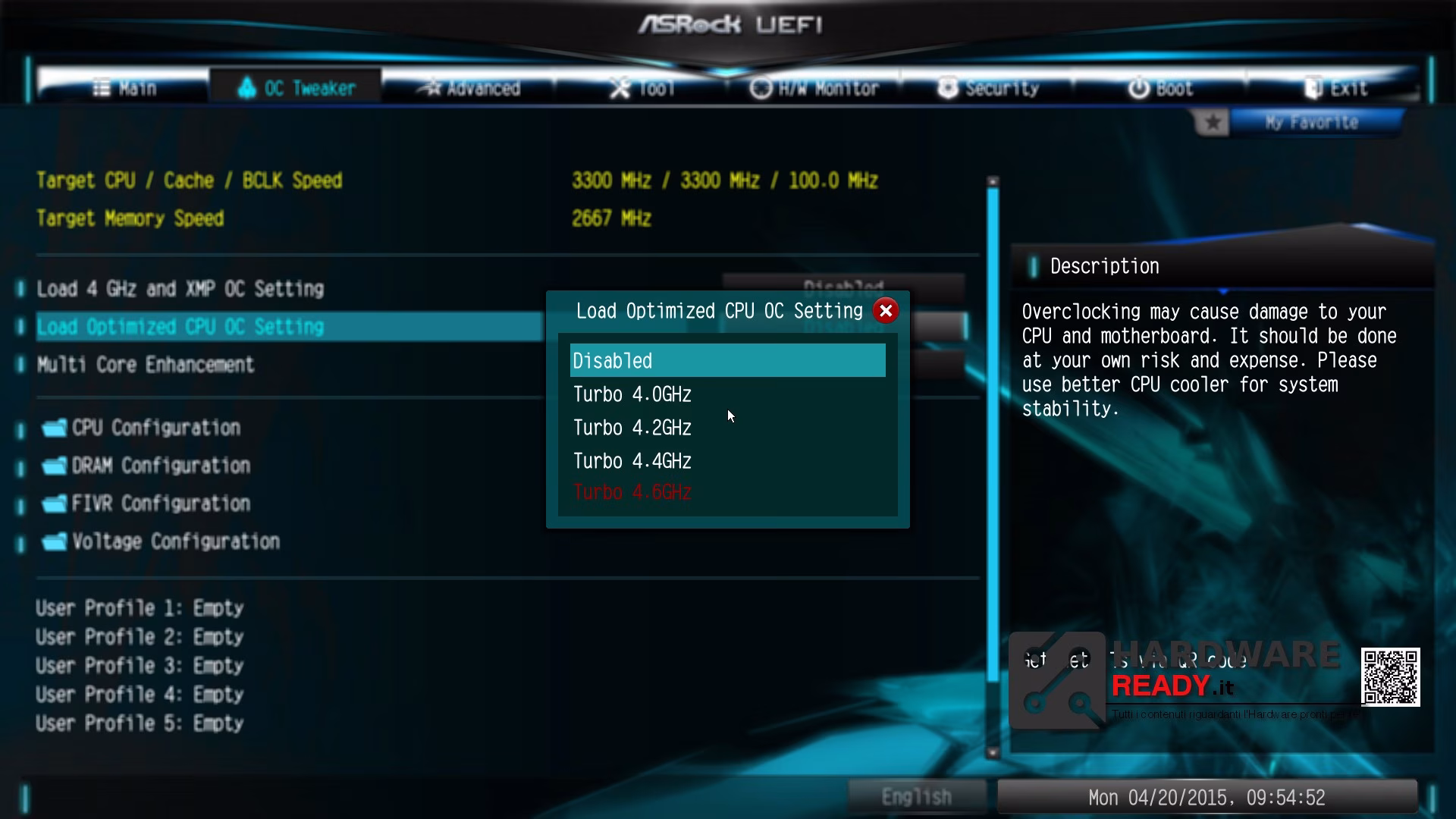

Non amo particolarmente i profili di OC presenti di default nei BIOS, ma devo ammettere che si sono rivelati stabili e semplicissimi da applicare. Nel nostro caso è bastato selezionarlo dal menù a tendina, anche se ricordiamo che queste configurazioni sono molto soggette alla “fortuna” in OC della CPU, ma con la nostra hanno funzionato alla grande tutte e tre: 4.0, 4.2 e 4.5GHZ.

Come sempre segnaliamo il fatto che l’uncore non sale oltre i 3500/3600MHz, come la maggior parte delle motherboard X99.

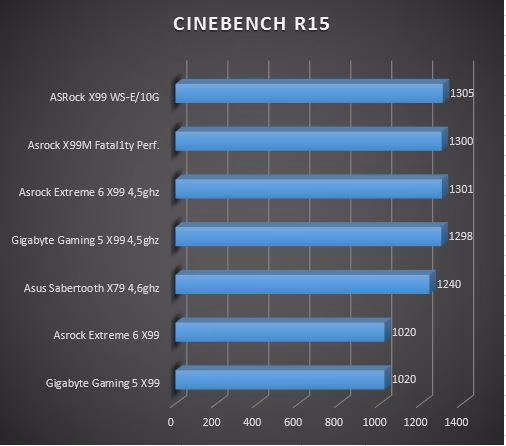

 Test

La ASRock X99 WS-E/10G nasce come Motherboard da Workstation ed ha tutte le carte in regola per esserlo alla grande.
Sicuramente apprezzatissima la connettività con features fuori dal comune, come le 4 porte LAN di cui due 10G BASE-T LAN by Intel® X540, le 12 porte SATA 3 (di cui 1 SATA express) e socket M.2 per SSD ad alta velocità, perfetta.

Supporta la famiglia di processori Intel® Core™ i7 e Xeon® E5-1600/2600 v3 per il socket LGA 2011-3, fino a 18 core e 160W, le memorie sono 2x Quad Channel fino a 128GB con frequenza 3200+ (OC) e sistemi multi GPU in 4 Way SLI/CrossFireX x16/x16/x16/x16 grazie ai due chip PLX.
Il tutto con una sezione di alimentazione solida a 12 Fasi Digi Power e condensatori Nichicon 12K per un sistema stabile e prestante.

Presenti degli accorgimenti come i due connettori Molex 4 pin per l’alimentazione supplementare ( posizionati all’inizio ed alla fine delle PCI), il display di debug per evidenziare errori all’avvia, i tasti Power e Reset sulla motherboard e l’affermata sezione Audio Purity Sound 2. Aggiungo un’ottimo BIOS ed un buon overclock.

È una scheda madre pensata per ogni tipo di utilizzo, può essere adoperata come workstation, ma allo stesso tempo anche dagli amanti dei giochi e dell’overclock. Una versatilità fantastica che la rende uno dei migliori prodotti sul mercato. Fa tutto e lo fa bene, ma ciò ha un costo.
Tuttavia, per chi fa solo gaming ed overclock consigliamo altro a ben altri prezzi.
