ASRock con la Extreme 6 ci propone uno dei prodotti più completi ed innovativi su Chipset Z97 di fascia medio/alta. Nello specifico questo modello ha un’abbondante quantità di connessioni tra cui l’Ultra M.2 (con banda fino a 32 Gigabit), la SATA Express e le porte M.2, ma il resto non è da meno visto che la Extreme 6 è una scheda completa ed adatta anche ad Overclock. Nel complesso è un prodotto eccezionale: 12 fasi Digi Power, condensatori 12K Platinum, RAM fino a 3200+ (OC) con supporto Intel® XMP 1.3 (Extreme Memory Profile) e sezione audio dedicata ed isolata Purity Sound 2.
Il prodotto ha le armi giuste per colpire ed un buon prezzo oltre (a primo impatto) una qualità superiore in confronto alle vecchie, ma vediamola nel dettaglio!
- ASRock Super Lega
– Dissipatore di calore XXL in lega di alluminio
– Valvola in lega di quaità (riduce la perdita di core del 70% rispetto alla bobina in polvere di ferro)
– MOSFET dual-stack (DSM)
– MOSFET NexFET™
– Condensatori Nichicon in platino a 12K (condensatori a conduttore in polimero di alta qualità realizzati al 100% in Giappone)
– PCB in zaffiro nero - Supporta i processori di 5° generazione Intel® Core™ i7/i5/i3/Pentium®/Celeron® (Socket 1150)
- Supporta i processori di nuova 4° e 4° generazione Intel® Xeon®/Core™ i7/i5/i3/Pentium®/Celeron® (Socket 1150)
- Digi Power, Fase di alimentazione 12
- Supporta la DDR3 3200+(OC) a doppio canale, Contatto in oro 15μ negli slot DIMM
- 2 PCIe 3.0 x16, 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 1 mini-PCIe, Contatti in oro a 15μ nello slot PCIe VGA (PCIE2)
- Supporta AMD Quad CrossFireX™ e NVIDIA® Quad SLI™
- Opzioni di uscita scheda grafica: DVI-I, HDMI, DisplayPort
- Audio HD a 7.1 canali con protezioni contenuti (Realtek ALC1150 Audio Codec), Supporta Purity Sound™ 2 & DTS Connect
- Dual LAN: 1 Intel® Gigabit LAN, 1 Realtek Gigabit LAN
- 1 SATA Express, 10 SATA3, 1 eSATA, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (PCIe Gen2 x2 & SATA, supporta dispositivi M.2 da 30 millimetri, 42 millimetri, 60 millimetri, 80 millimetri, 110 millimetri), 10 USB 3.0 (4 frontali, 6 posteriori), 5 USB 2.0 (4 frontali, 1 verticale di tipo A)
- 1 collettore porta COM, 1 Connettore Thunderbolt™ AIC
- Supporta tecnologia ASRock HDD Saver, Full Spike Protection, ASRock Cloud, APP Shop, UEFI Full HD
Ecco il link al supporto ufficiale driver e utility AsRock: LINK
La nuova Extreme 6 della serie Super Alloy è munita di Condensatori Nichicon in platino a 12K di alta qualità e di fasi digitali che consentono il regolamento dei voltaggio e dell’indipendenza, valvole in lega di nuova generazione che aumentano effettivamente la saturazione fino al 90%, (valvole da 38A quasi il doppio delle normali in ferrite da 20A), il MOSFET Dual-Stack (DSM) con l’area della matrice in silicio aumentata impilando due matrici in un MOSFET si ha un mirore Rds(on) 1.2 mW in modo che il Vcore della CPU sarà più efficiente e sale meglio in OC, sulle memorie i MOSFET NexFET di nuova generazione forniscono minore Rds (on) 2,9 mW e fino a 7,5 volte i livelli di protezione ESD rispetto ai MOSFET tradizionali. Le particolarità appena descritte sono tutte molto gradite da chi pratica Overclock o semplicemente vuole un sistema stabile sotto sforzo e longevo nel tempo.

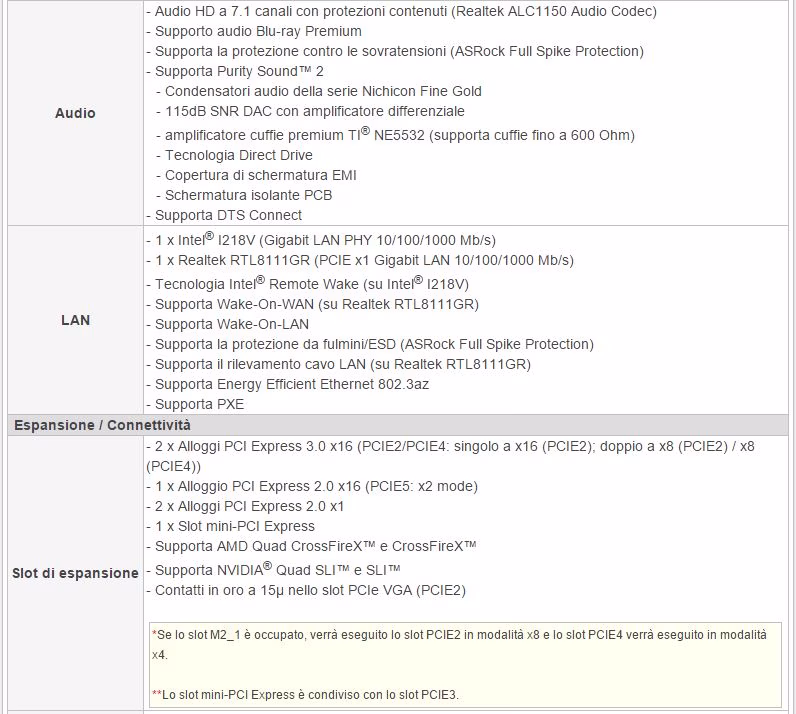

Degna di nota l’ottima connettività offerta da ASRock sulla Extreme 6: 1 SATA Express, 10 SATA3, 1 eSATA, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (PCIe Gen2 x2 & SATA da 30 mm a 110 mm), 10 USB 3.0 (4 frontali, 6 posteriori), 5 USB 2.0 (4 frontali, 1 verticale di tipo A) ed in fine questa scheda madre dispone di due porte Gigabit LAN, Intel® I218V e Realtek RTL8111GR.

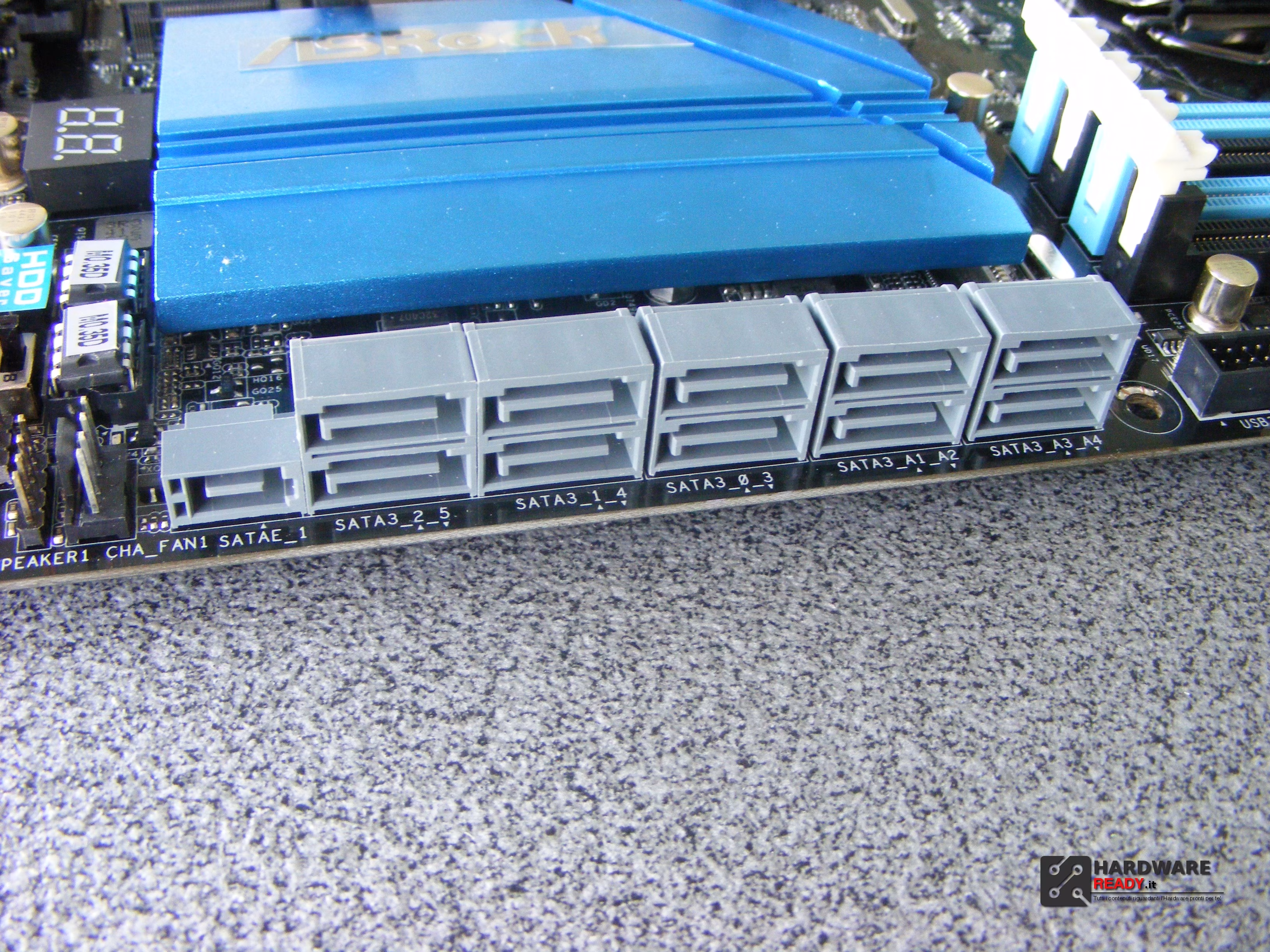

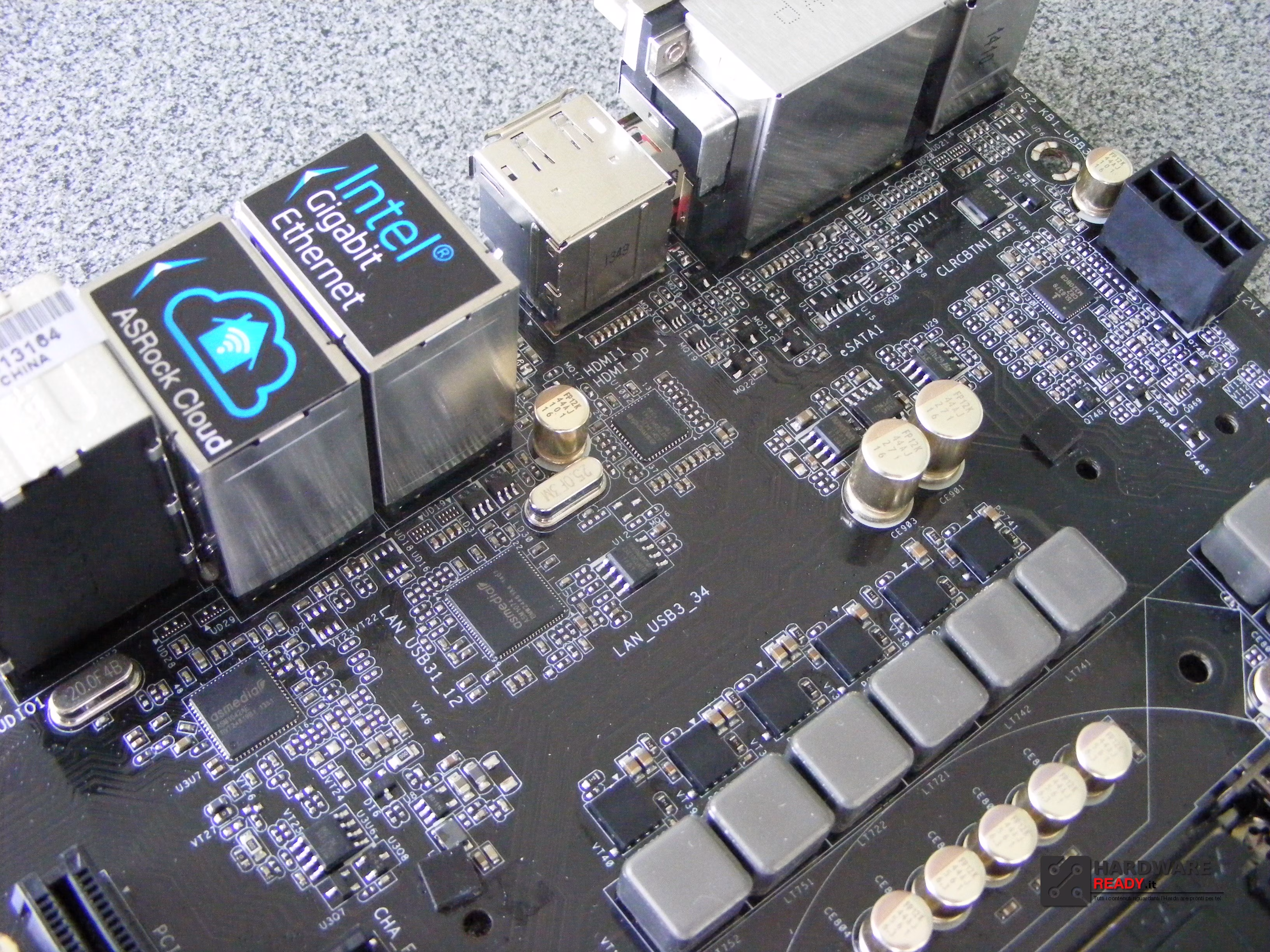

Ecco il pannello I/O posteriore e le connessioni SATA poste lateralmente ruotate di 90° per un Cable Management prefetto.
Nel dettaglio i due connettori M.2, il primo Ultra M.2 (fino a 32 Gbps) ed il secondo M.2 (fino a 10 Gbps), entrambi molto superiori ai comuni SATA III.
Dedichiamo un piccolo spazio alle connessioni M.2 presenti sulla Extreme 6.
In fine per completare questo enorme quadro di connettività si ha la possibilità di utilizzare anche dispositivi Thunderbolt (tramite un dispositivo NON incluso)

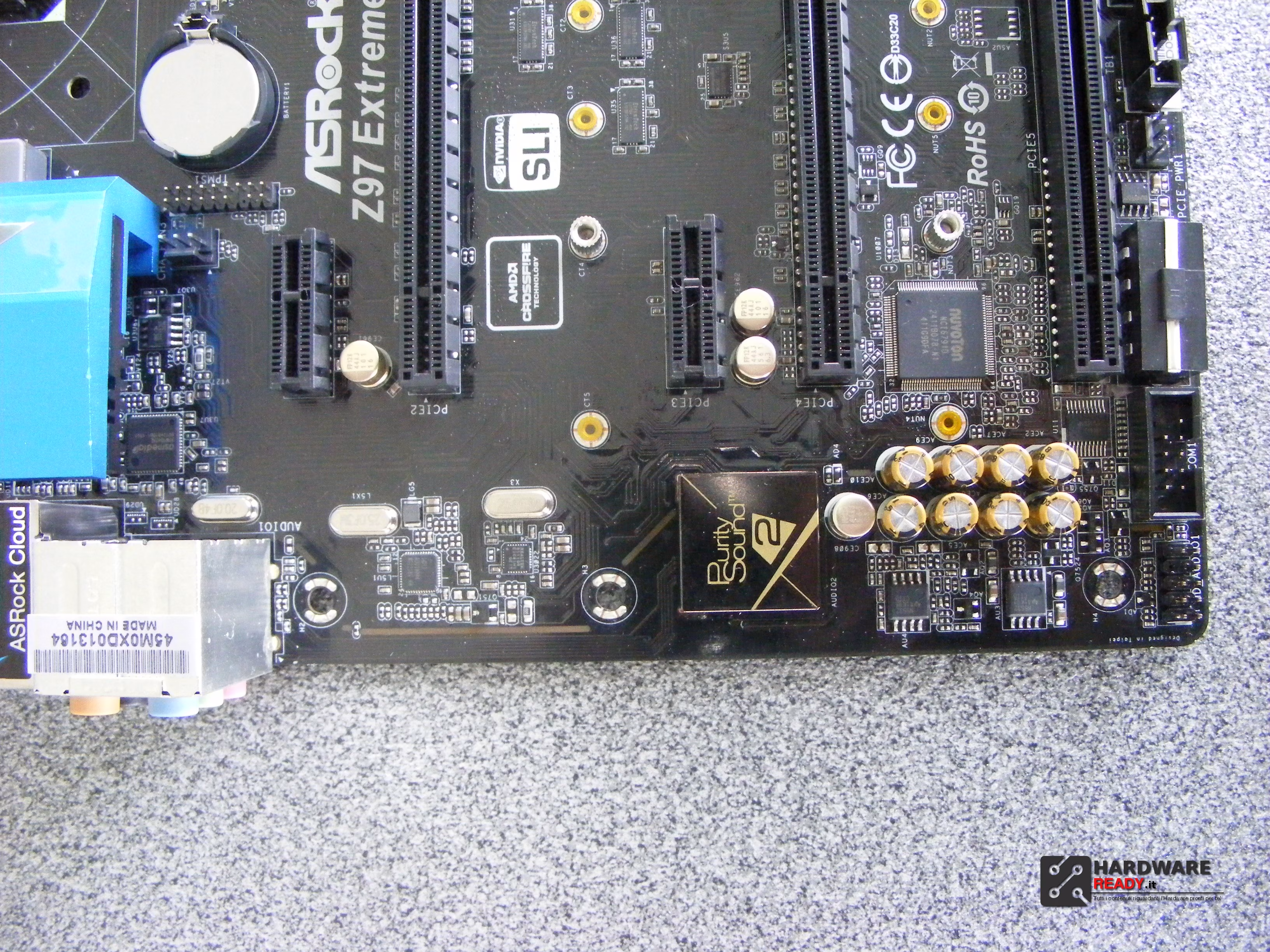

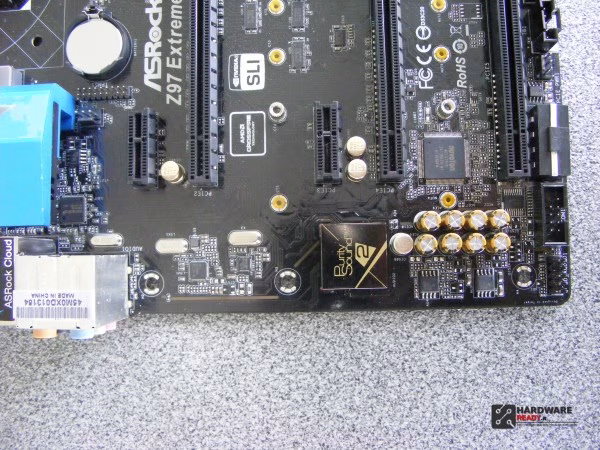

La sezione Audio Purity Sound TM 2 è affidata ad un Chip Realtek ALC 1150 che si trova isolato dalla scheda madre e con protezione EMI, che offre 115dB SNR con cuffie fino a 600 ohm.
La scatola si presenta in modo molto sobrio sul fronte con la solita “X” al centro su sfondo nero ed i vari loghi ed icone delle tecnologie di cui è dotata.

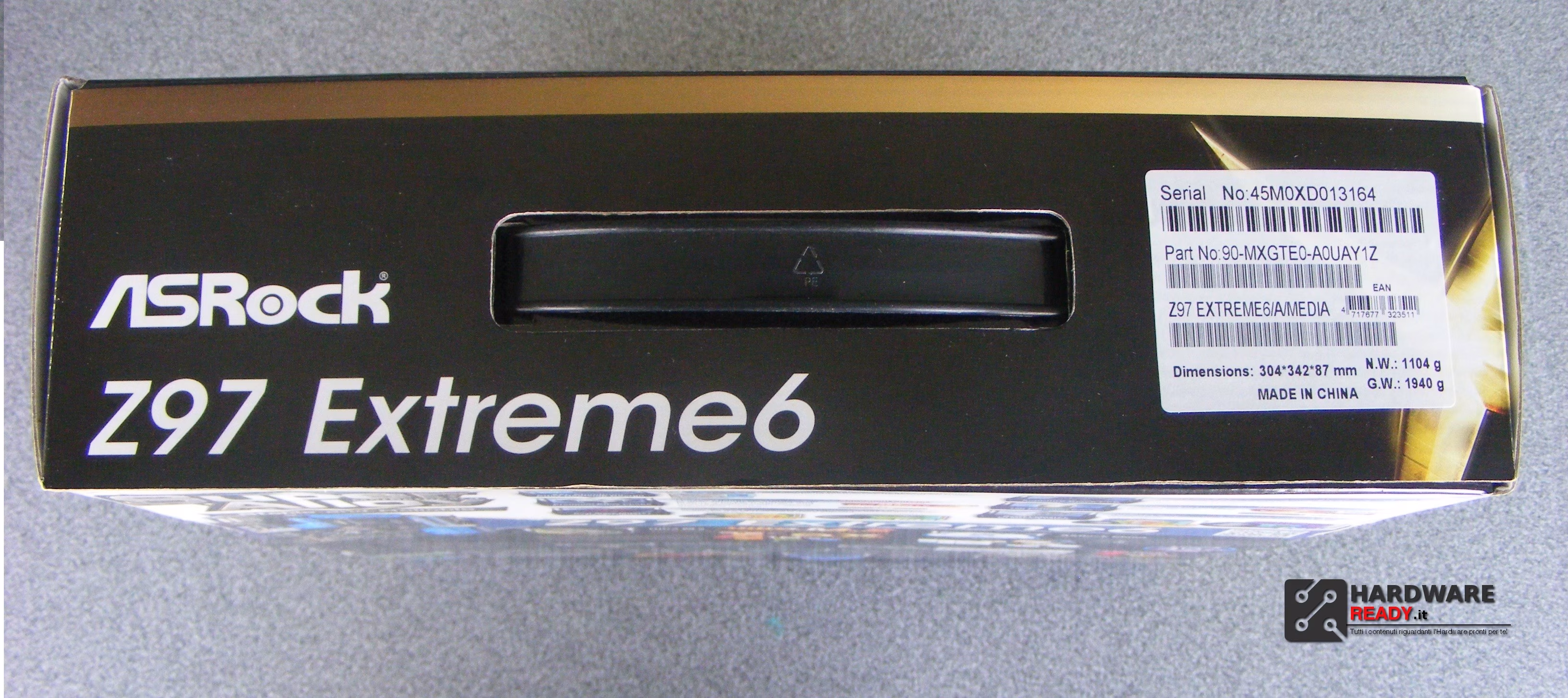

Sulla parte superiore della scatola è presente un pratica maniglia per il trasporto della confezione.

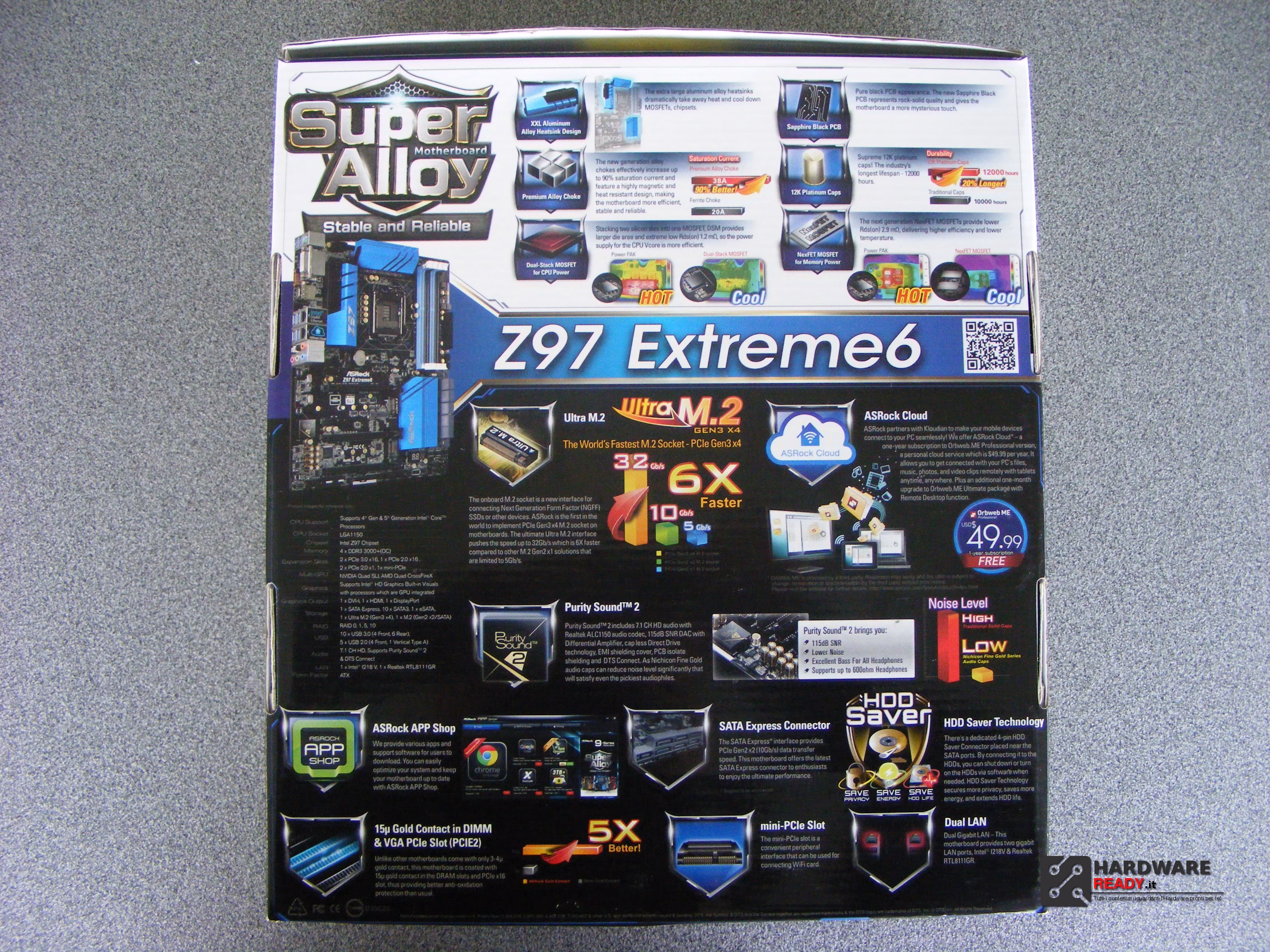

Sul posteriore della confezione è presente una dettagliata ed illustrata presentazione del prodotto.

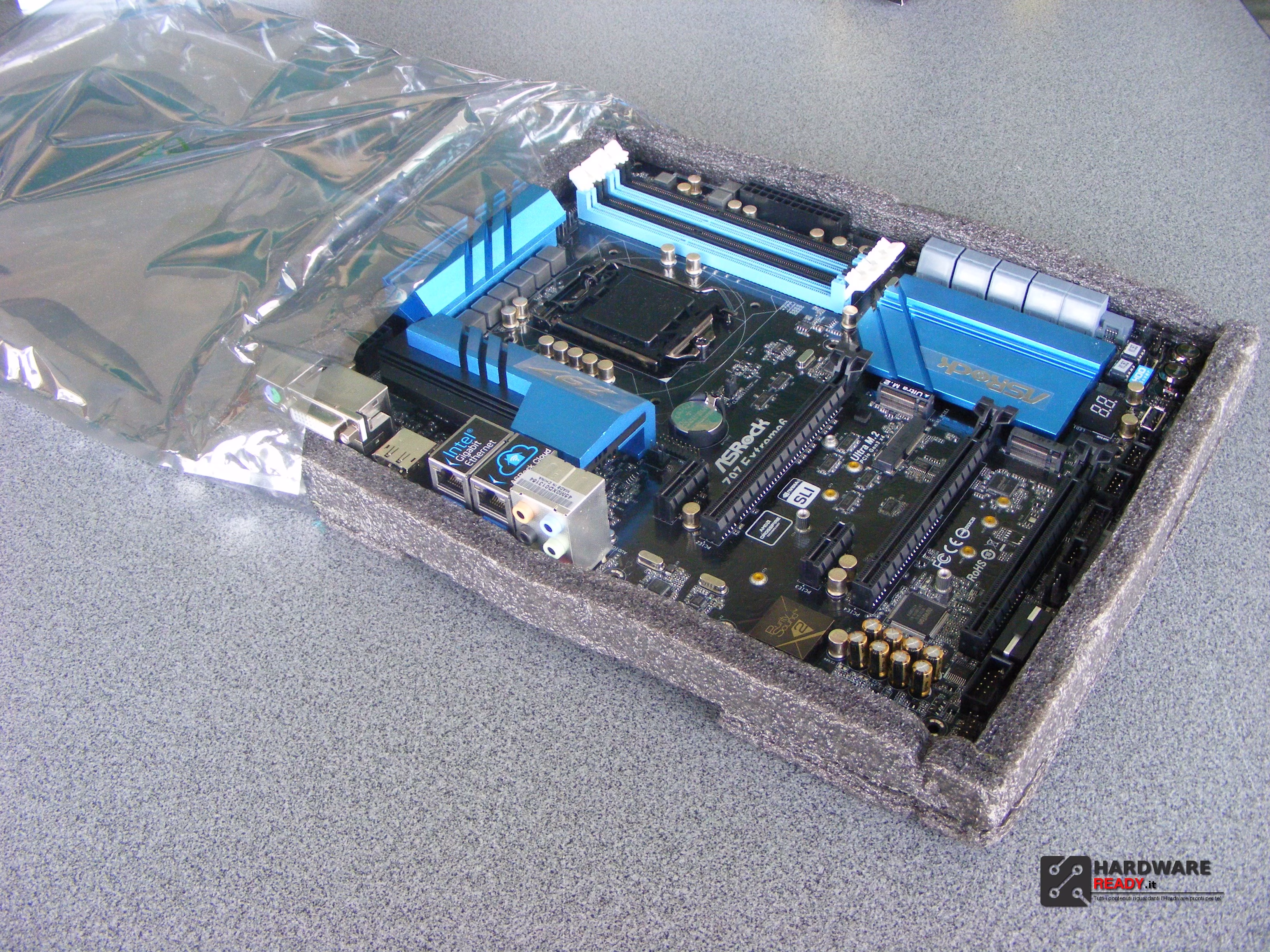

Una volta aperto lo scatolo troviamo la Scheda Madre in un’ottimo imballo, oltre alla solita plastica nella quale è avvolta ed è presente una struttura in spugna che la protegge dal basso e dei lati.

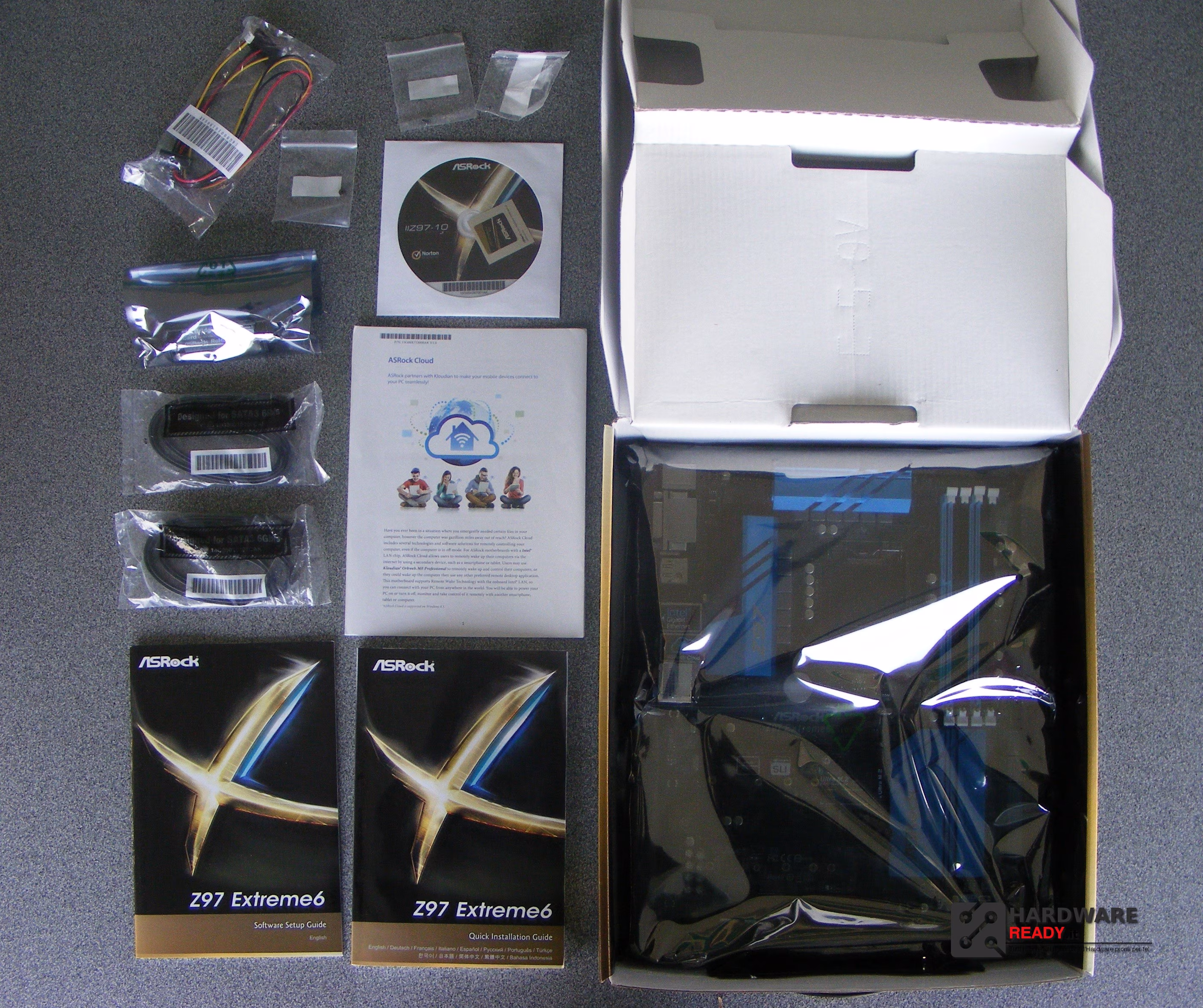

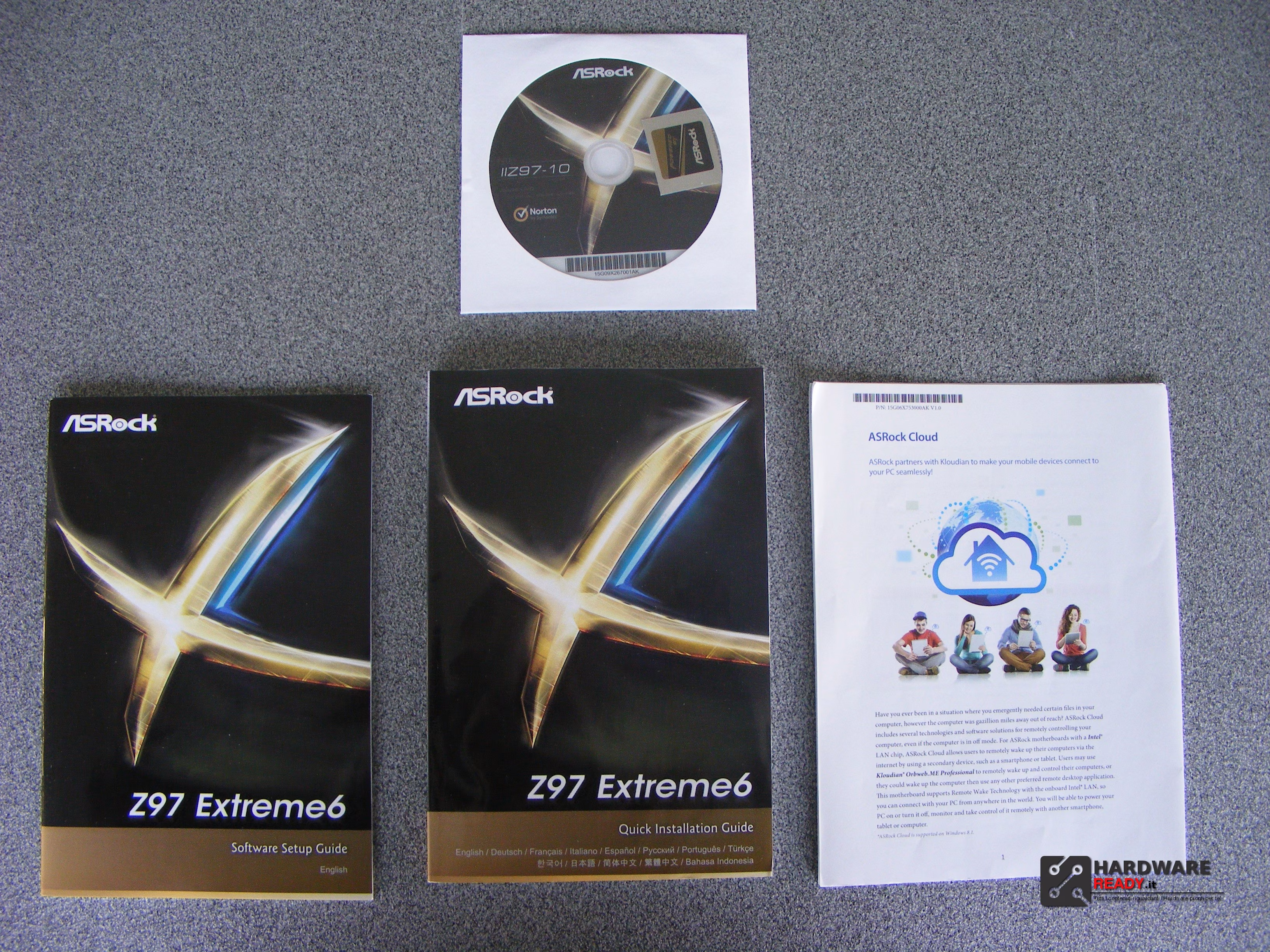

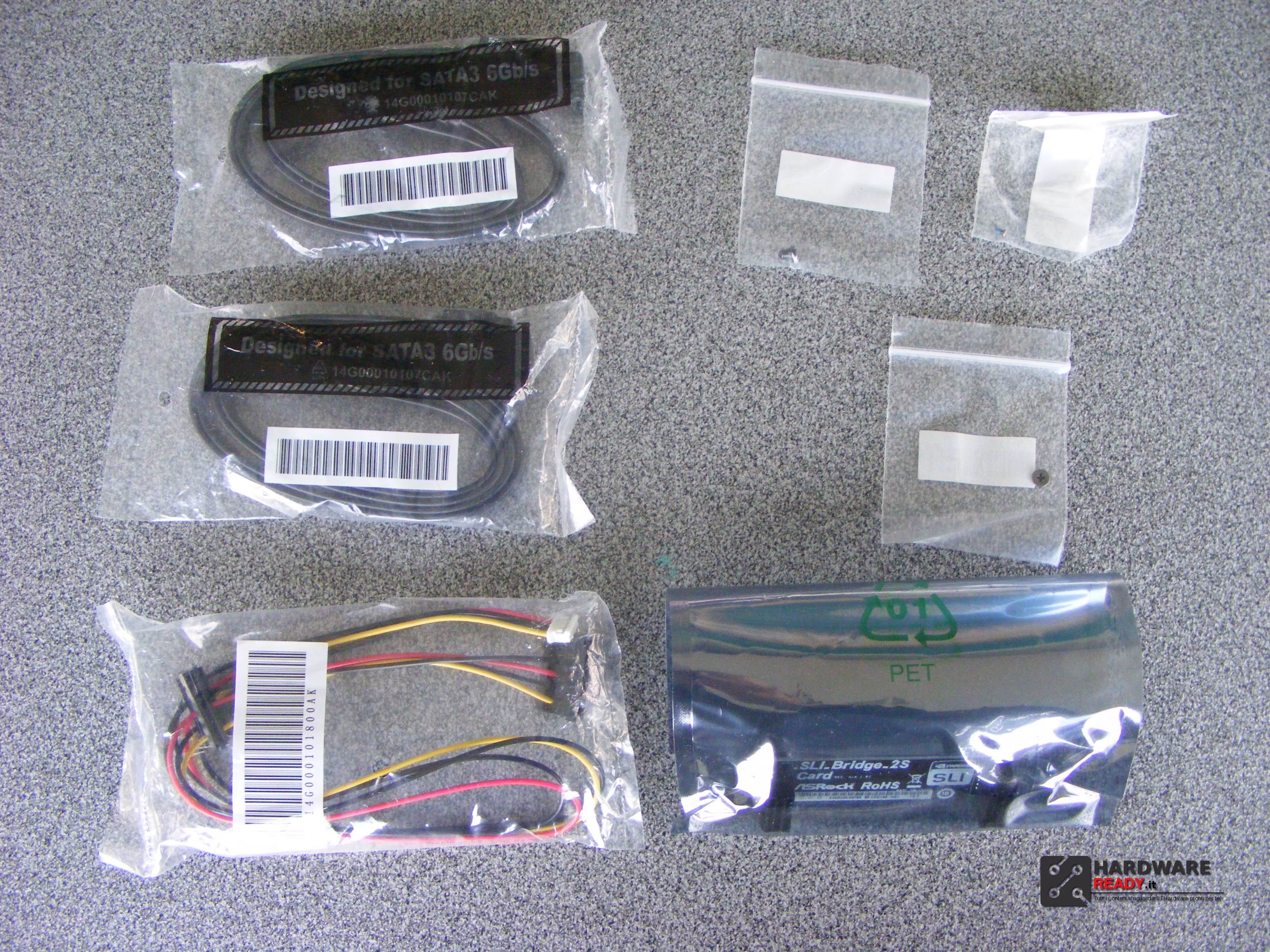

Il Bundle è composto da: 1 ponte ASRock SLI_Bridge_2S Card, pannello I/O, 4 Cavi SATA , 1 HDD Saver Cable, 2 viti per i Sockets M.2, 1 vite per la mini-PCIe Slot, Quick Installation Guide, Support CD con il logo adesivo ASRock.

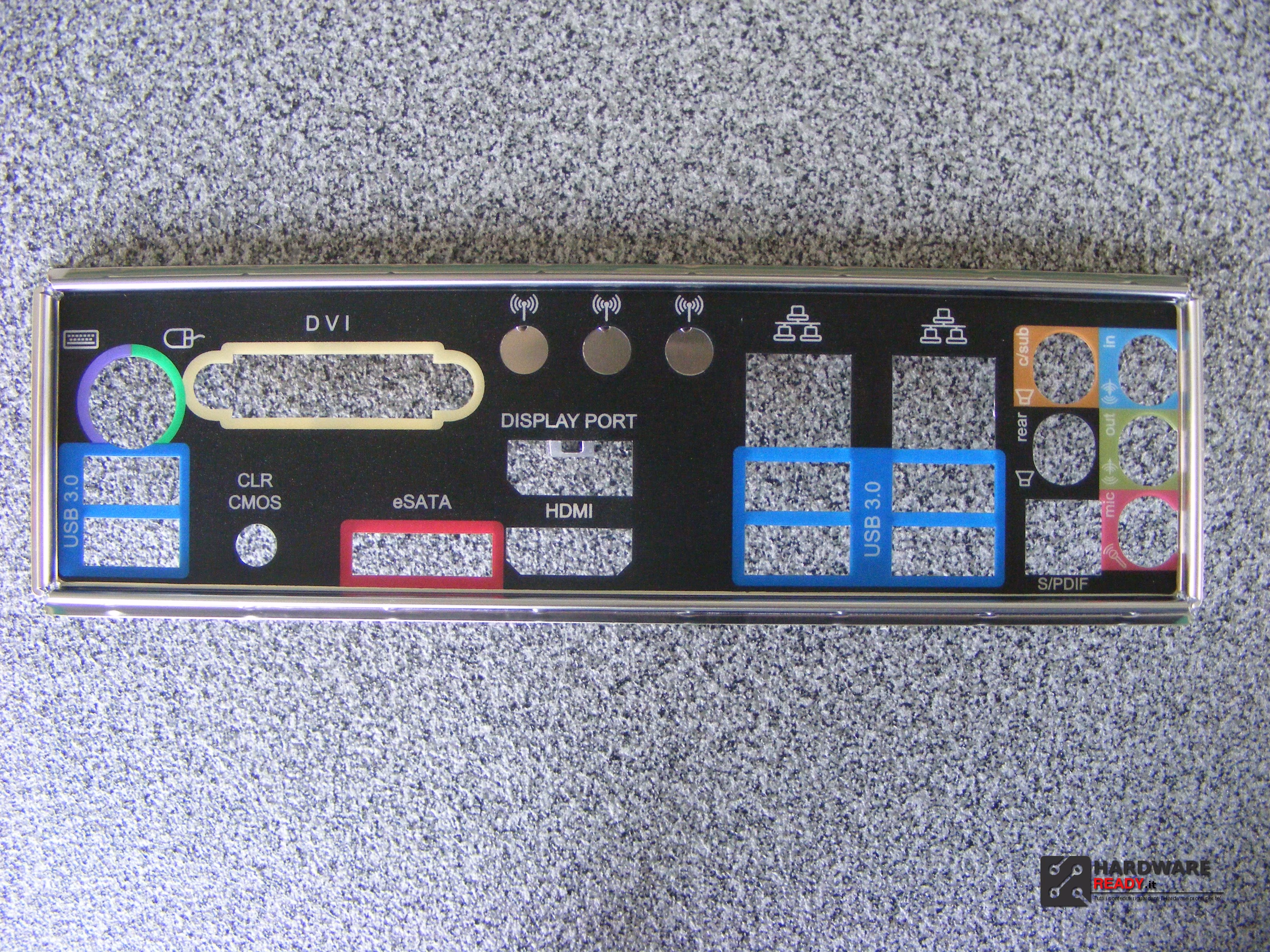

Semplice ed intuitivo il pannello I/O colorato in base alle porte.

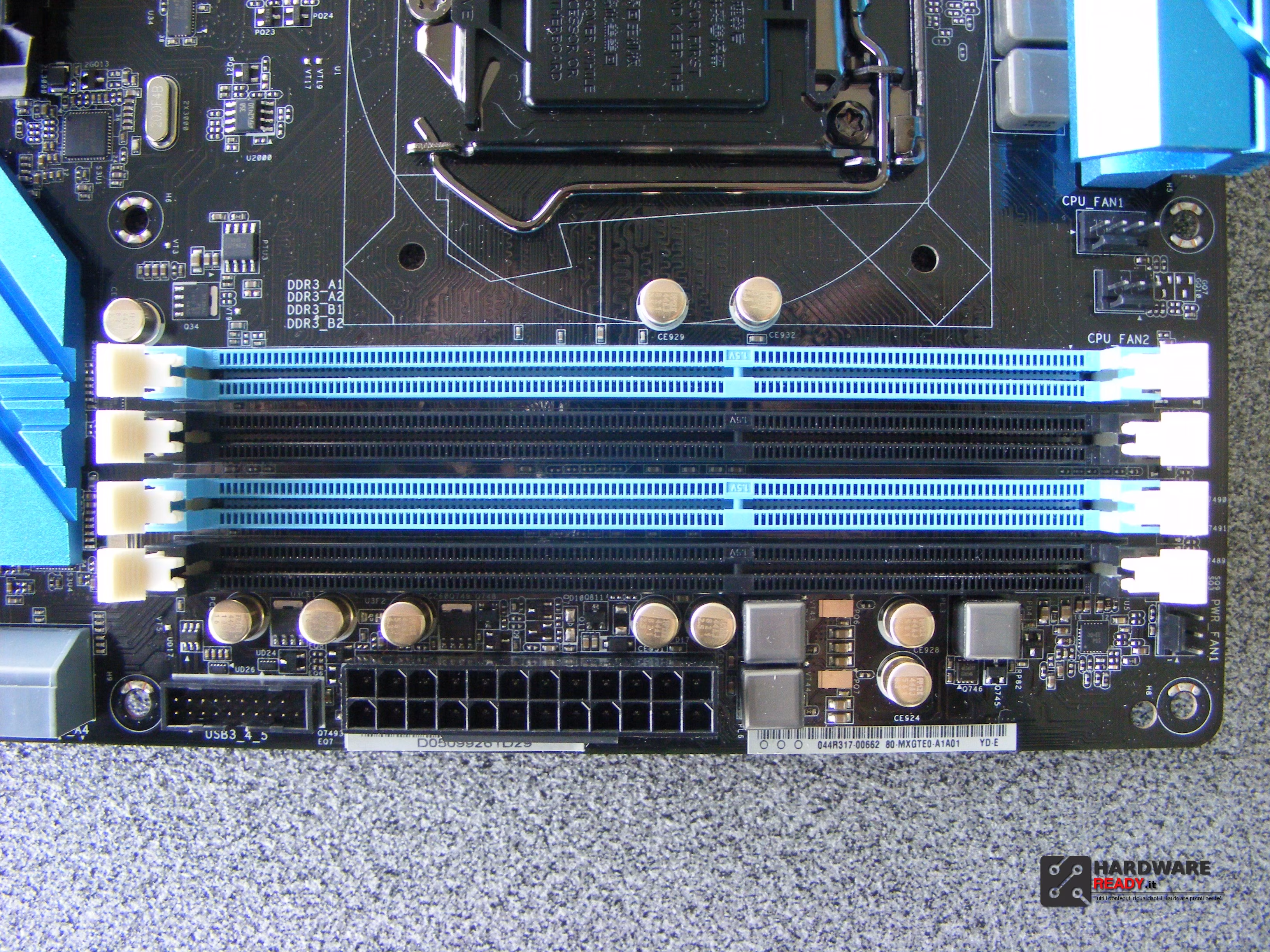

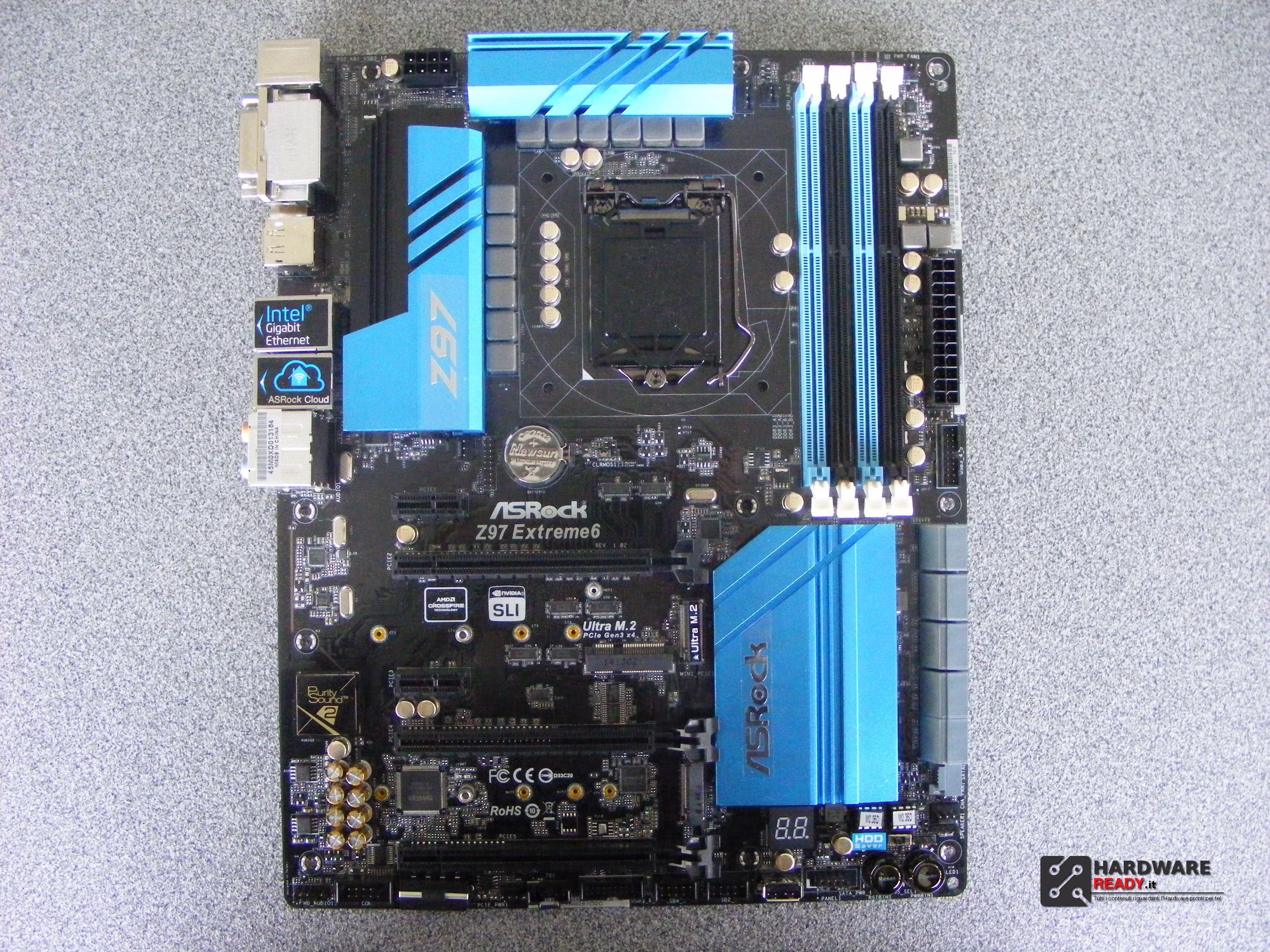

La Motherboard si presenta con un Design semplice e lineare in un formato ATX ricco di tecnologia e con i massicci dissipatori ed i 2 Slot DIMM di coloro azzurro che ne definiscono il vero potenziale.
Il pannello posteriore è composto da (in ordine da sinistra a destra):

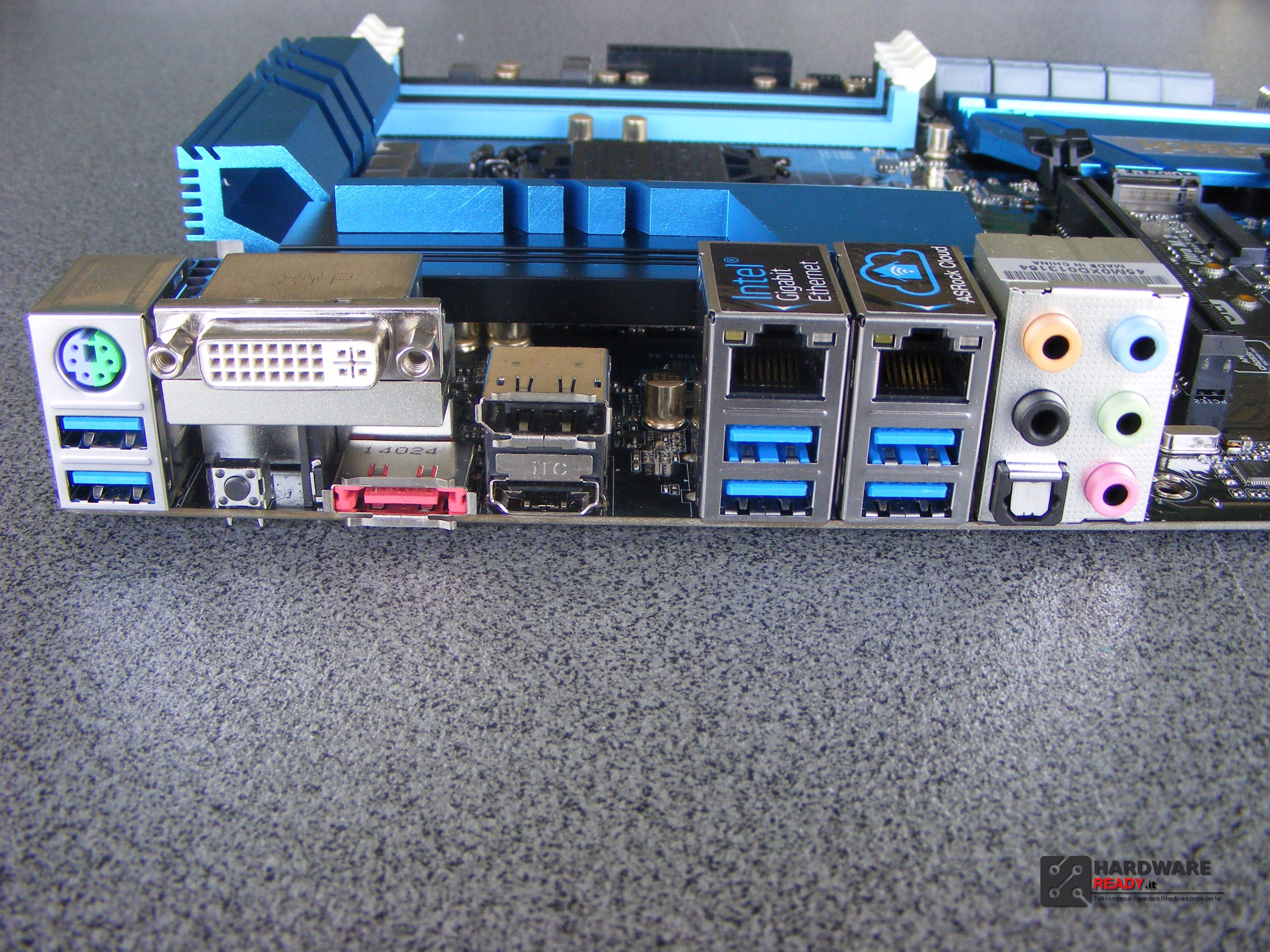

1 PS2, due porte USB 3.0 (ASMedia ASM1042AE); interruttore pulizia CMOS, una porta eSATA; 3 uscite video DVI, Display Port e HDMI; due porte Intel Ethernet Gigabit; quattro USB 3.0 (Chipset Z97); una uscita ottica coassiale e le 5 analogiche analogiche Audio (da stereo fino al Surroud 7.1).

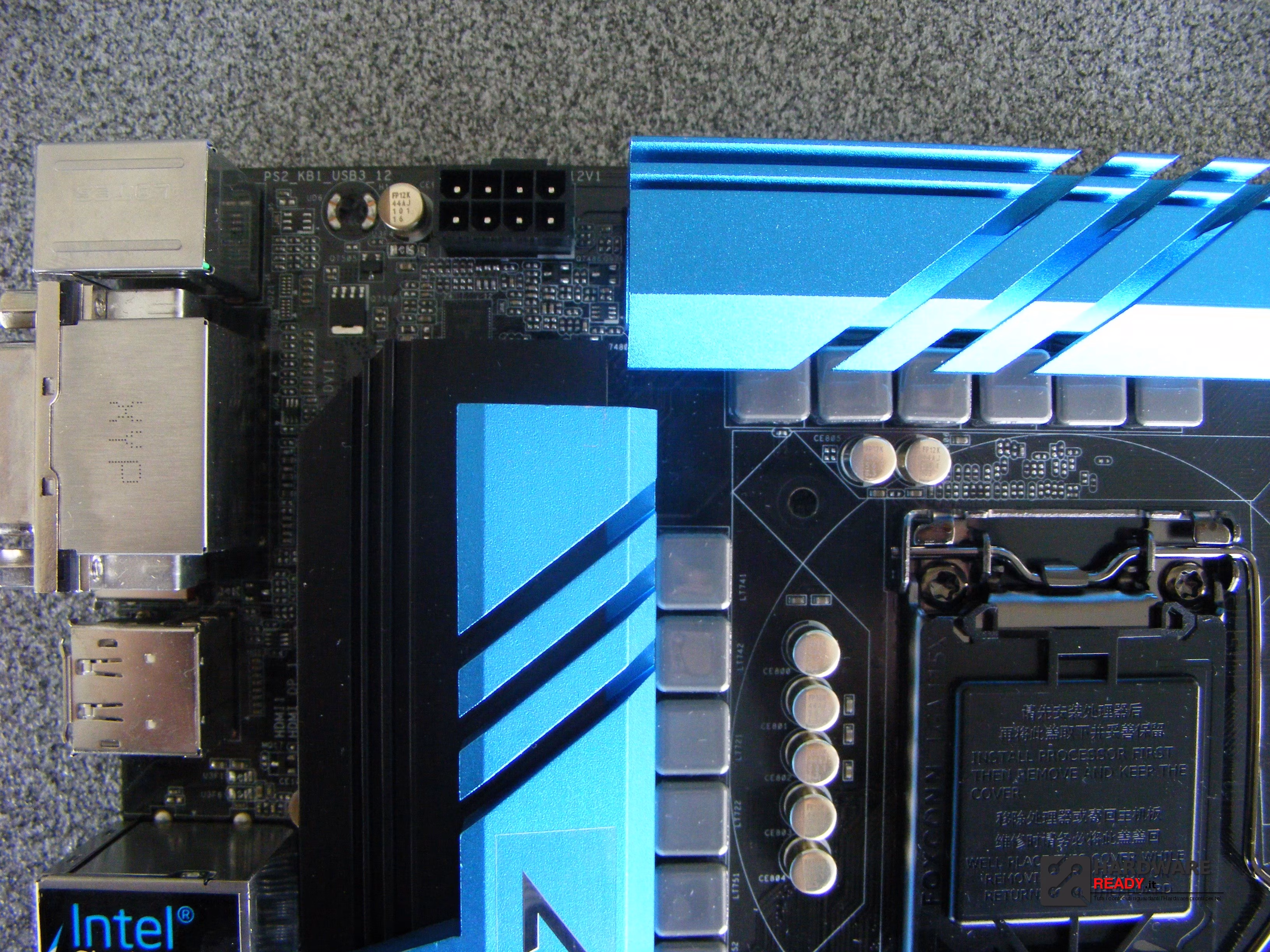

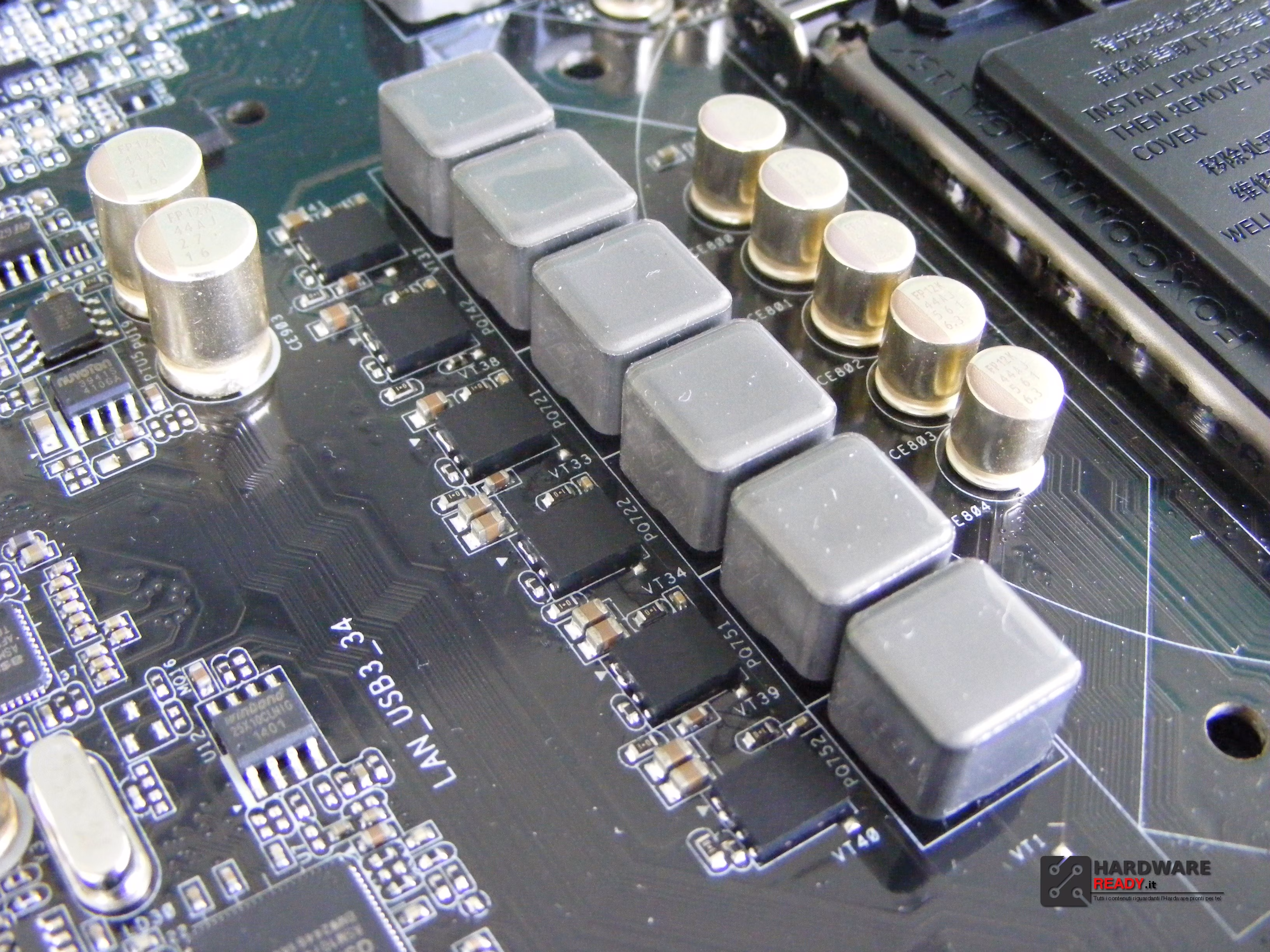

Come accennato prima la Extreme 6 ha una buona sezione di alimentazione a 12 fasi digitali, curata nei dettagli e con componenti di alta qualità, il tutto eccellentemente dissipato a dovere. Risultano sensibilmente migliorati il ripple ed il DCR. In questa foto si nota anche come siano ben disposti e maggiormente intorno al Socket i canali FAN (6 in totale).
La regolazione del voltaggio è gestito da un ISL6379 che si occupa dei VRM, per ogni fase ci sono due MOSFET low-side e high-side.
La Extreme 6 è compatibile con Xtreme Memory Profile (XMP) 1.3 e supporta RAM DDR3 da 1333/1600 MHz fino a 3200 in O.C.

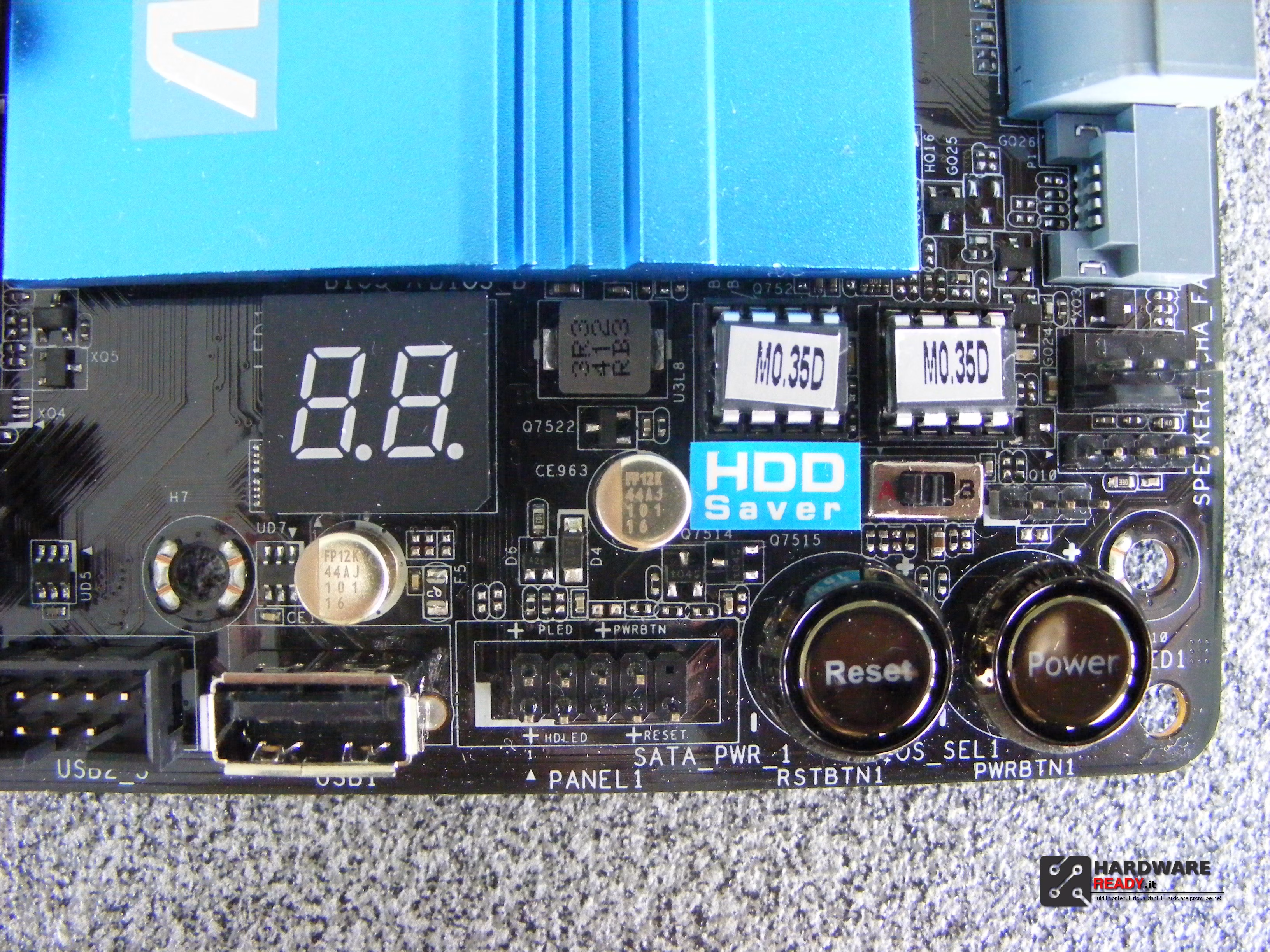

ASRock ha munito questa Motherboard di: un display di Debug con LED; interruttore di alimentazione con LED; interruttore di reset con LED; interruttore di selezione del BIOS; porta USB direttamente sul PCB. Tutte peculiarità molto apprezzate, utili e funzionali.

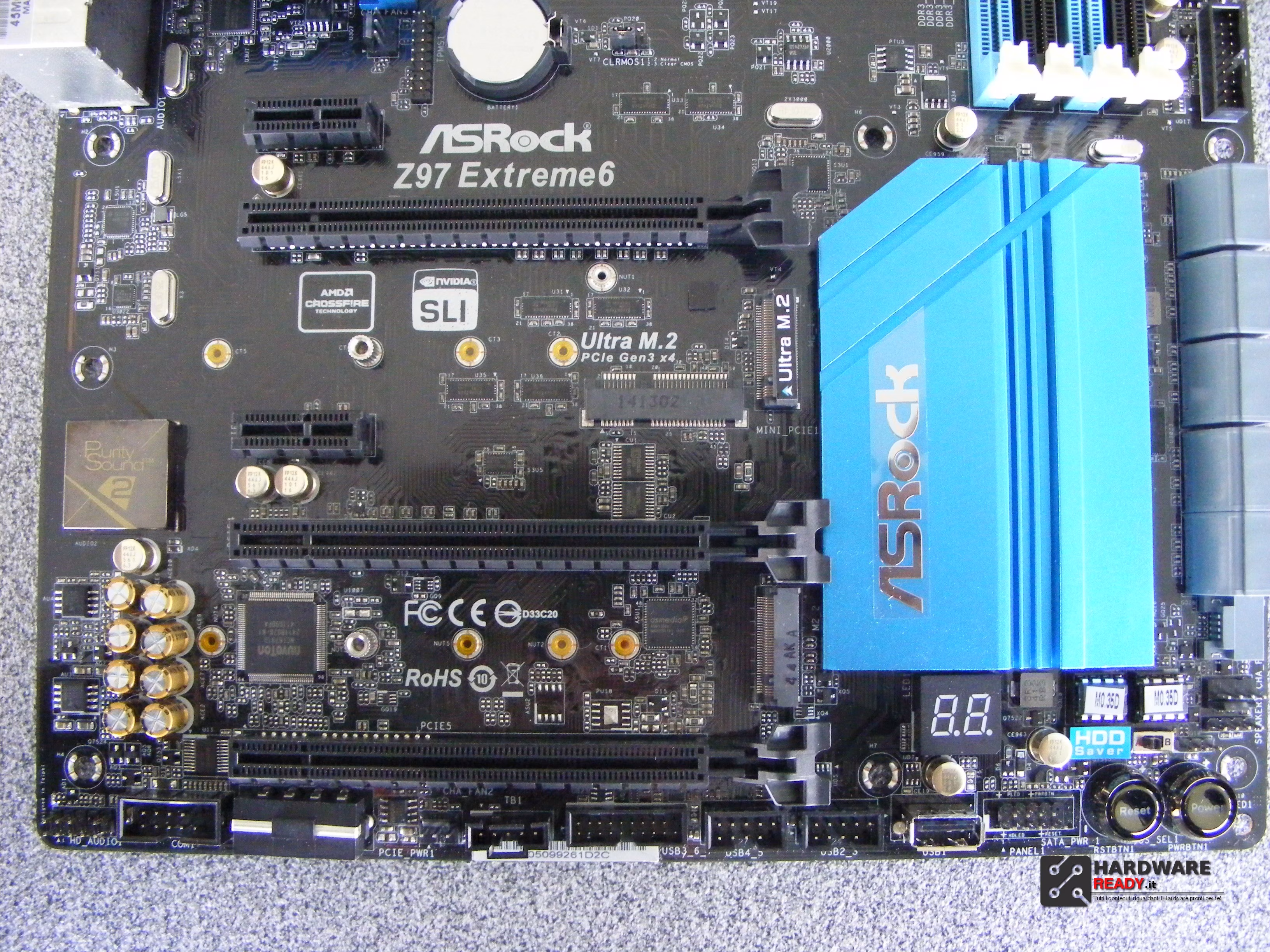

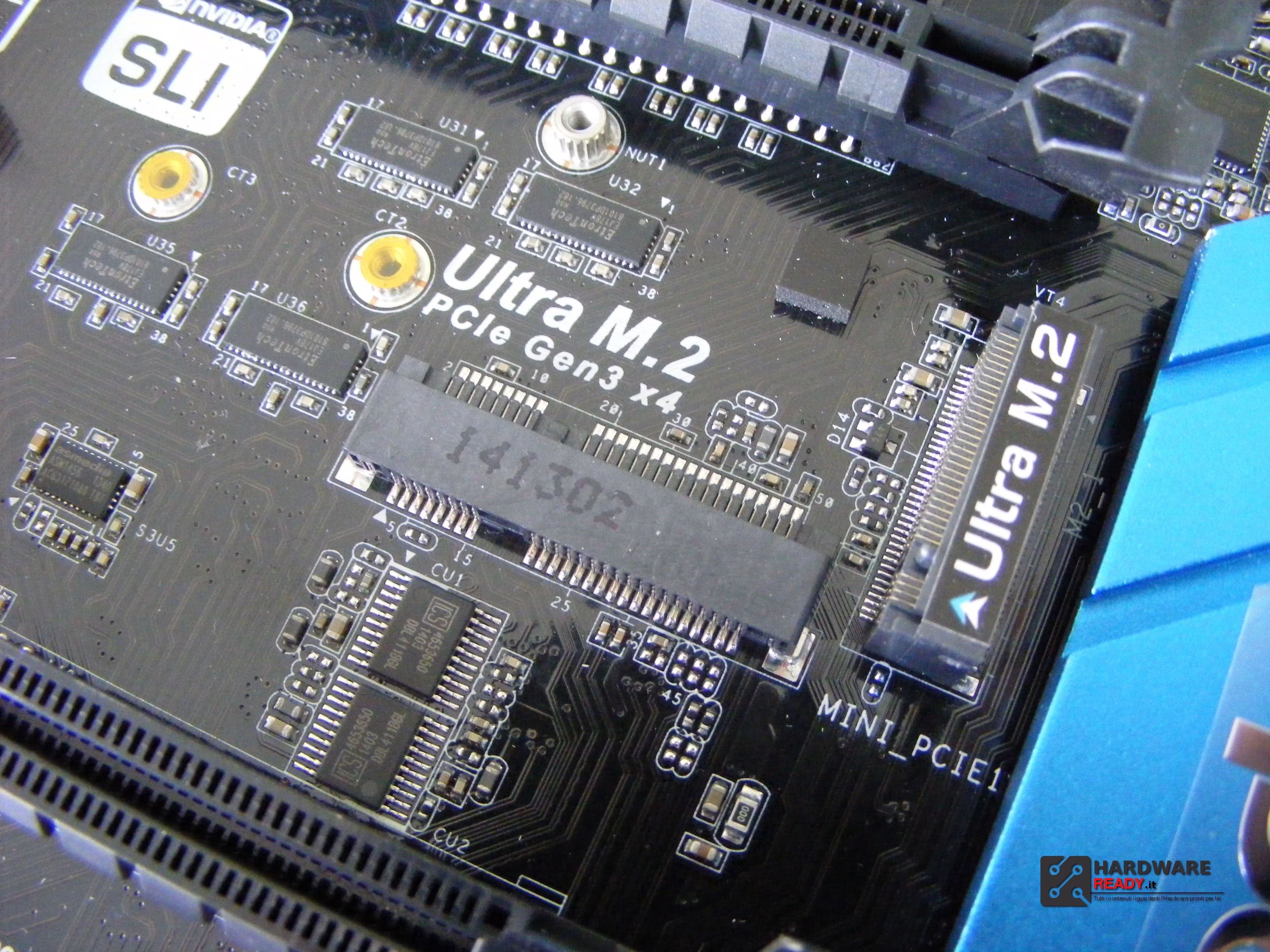

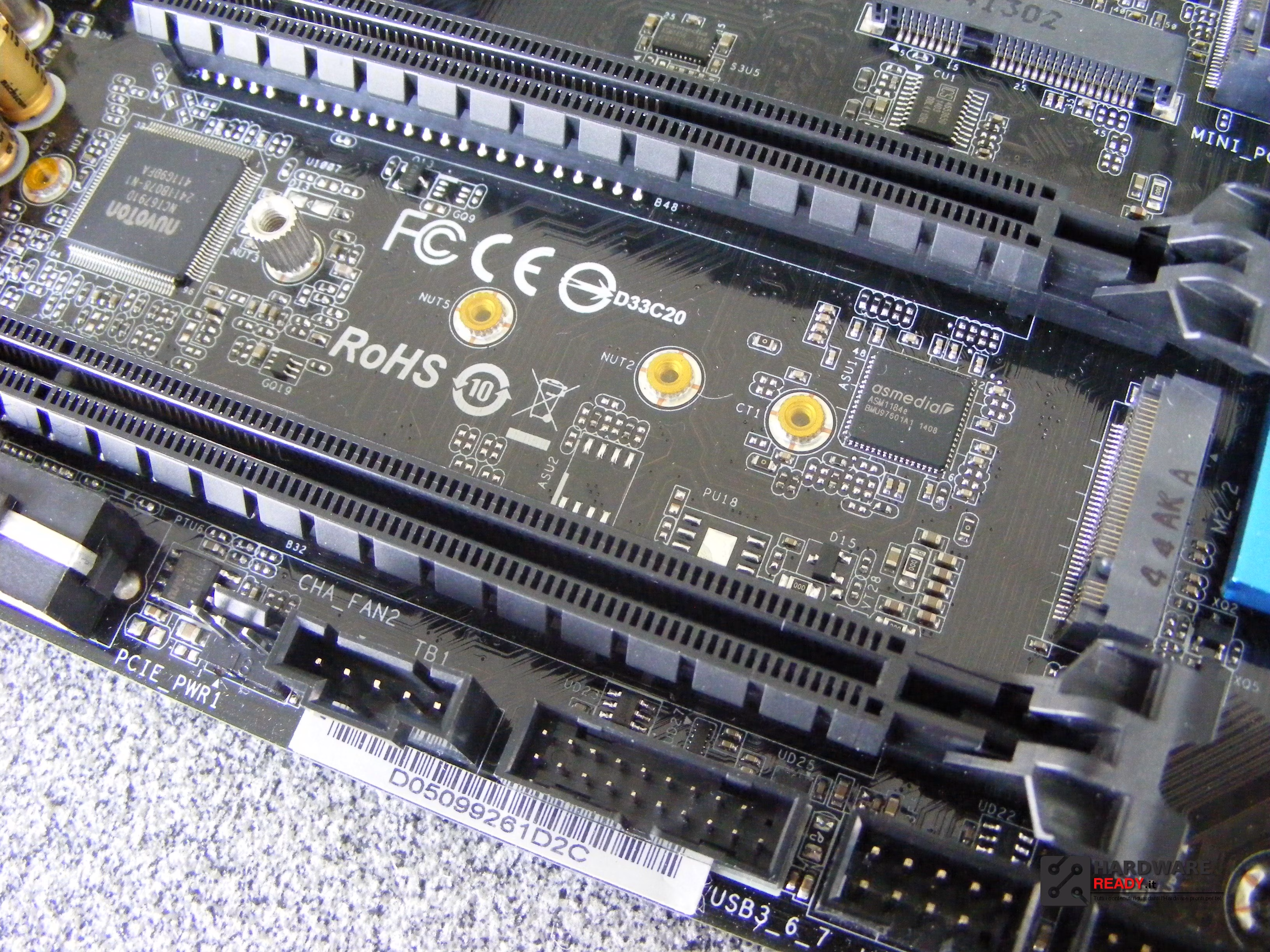

Al centro i connettori Ultra M.2 ed M.2 per le SSD NGFF (rispettivamente con banda fino a 32 e 10 Gbps) con i vari fori a seconda del formato di lunghezza della stessa.

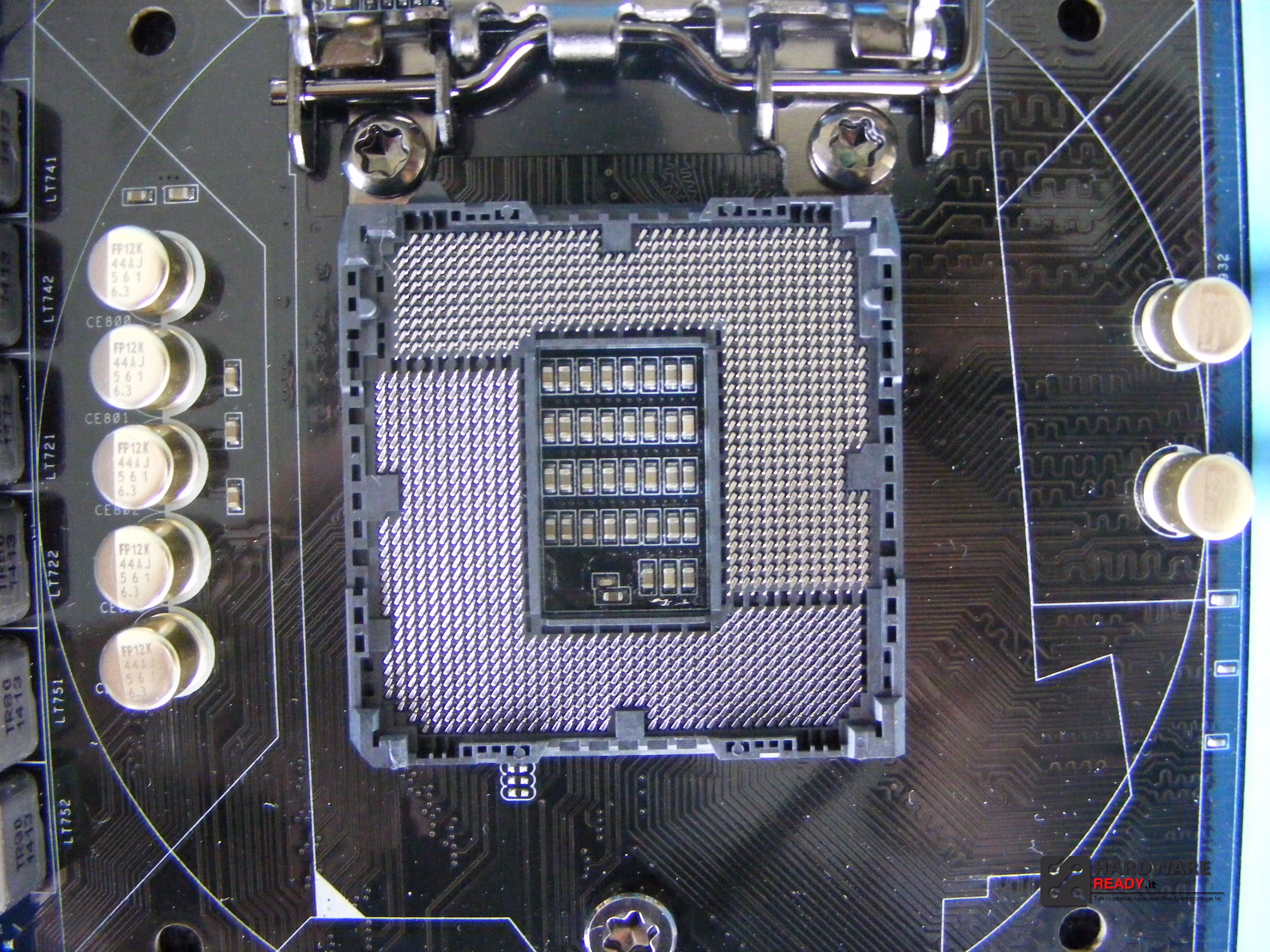

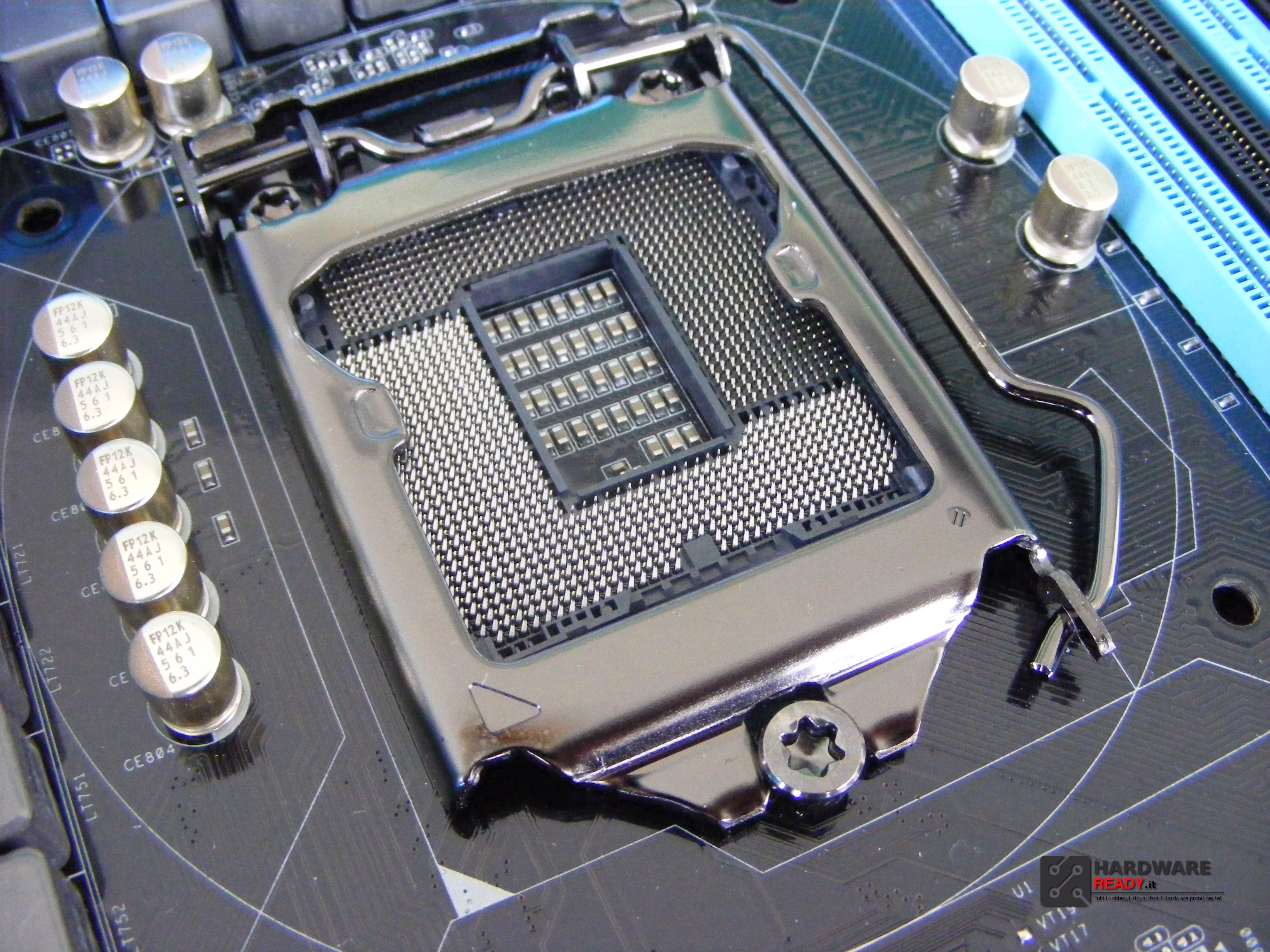

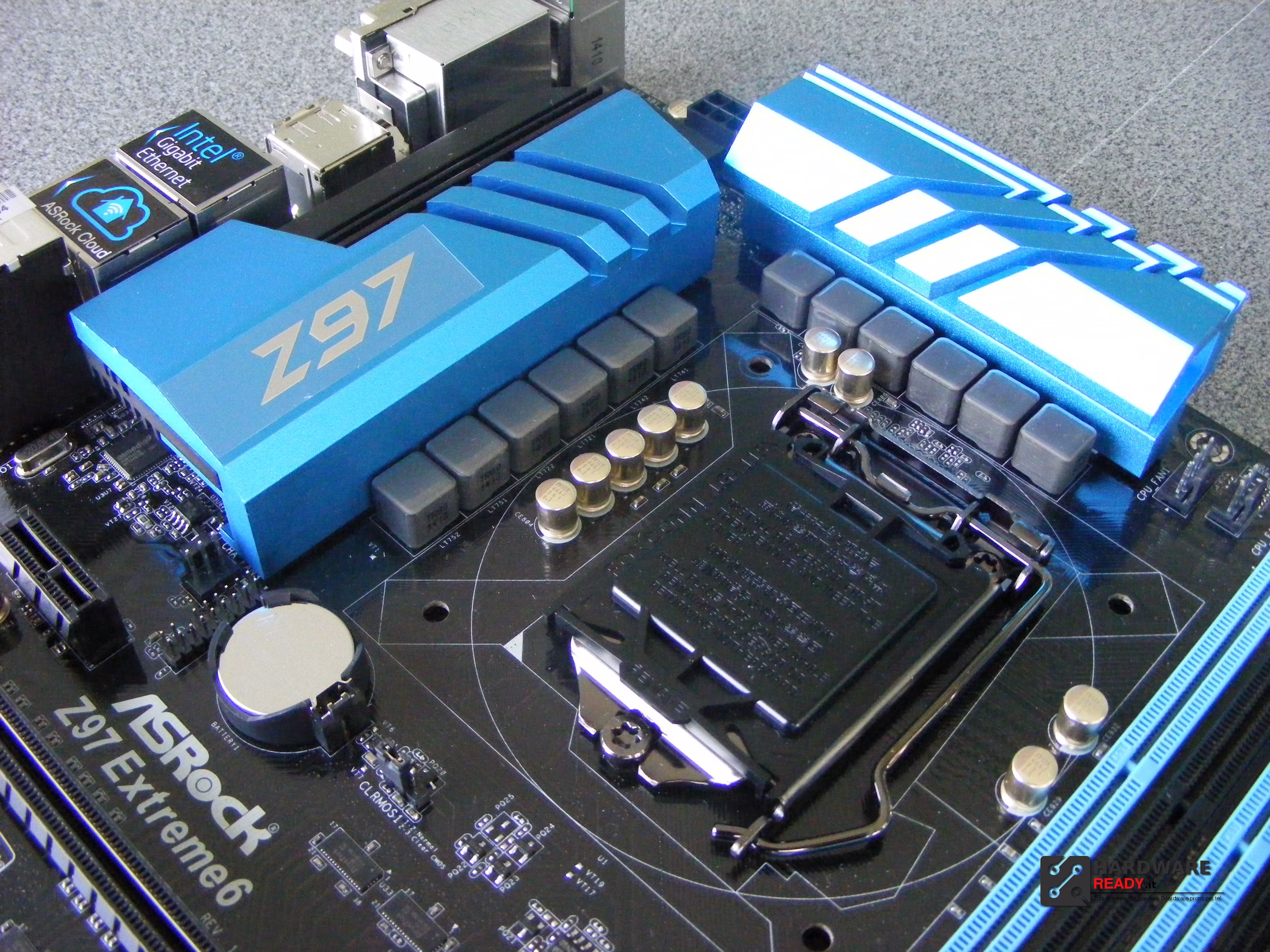

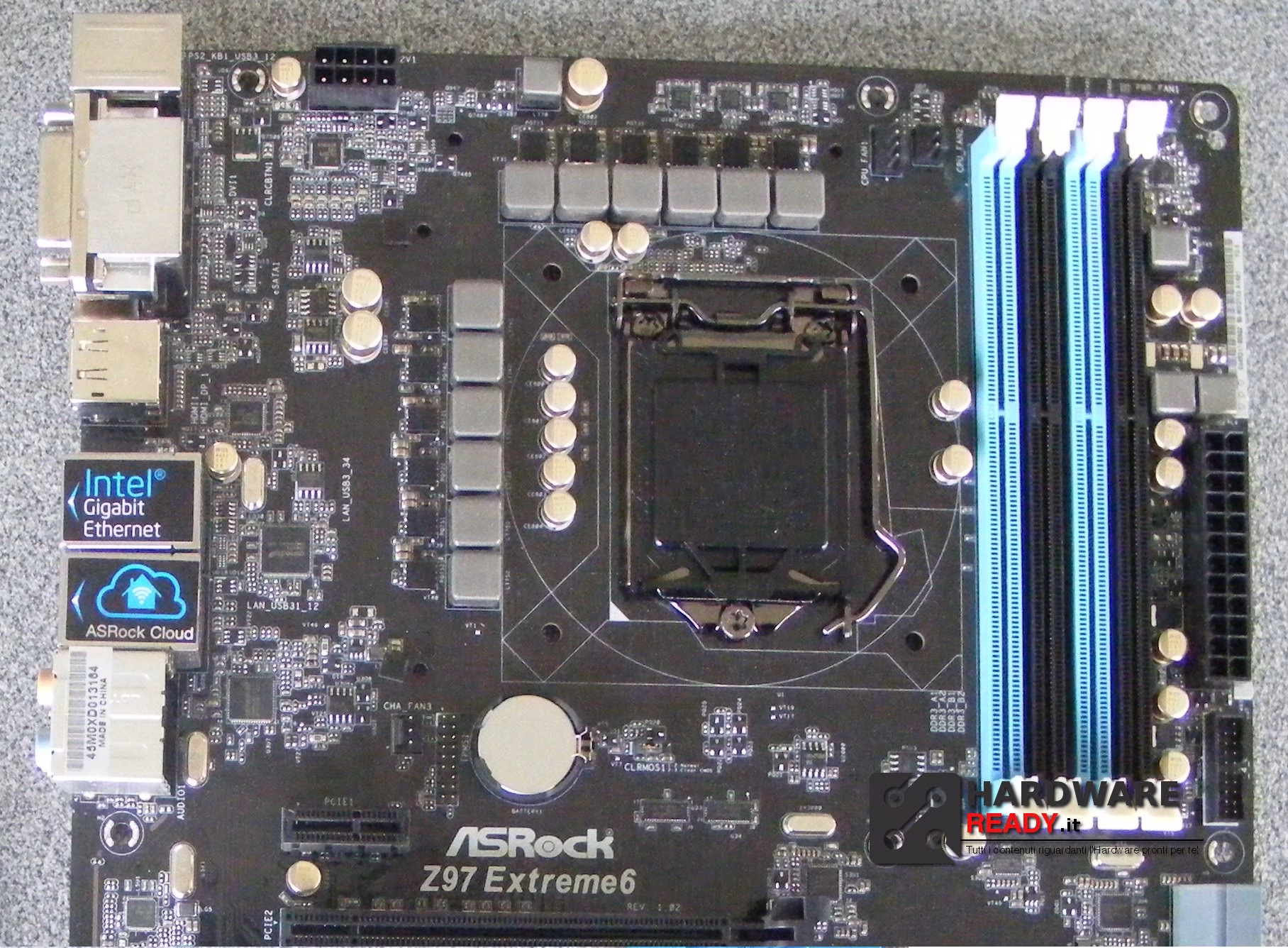

Ecco il socket nel dettaglio
L’aspetto della scheda madre è caratterizzato principalmente dal nero del nuovo PCB Sapphire nero zaffiro e dal’azzurro dei grossi dissipatori passivi e Slot DIMM delle RAM. Il tutto al primo impatto visivo dà sicurezza ed un senso di affidabilità, ma con un’aspetto molto sobrio.

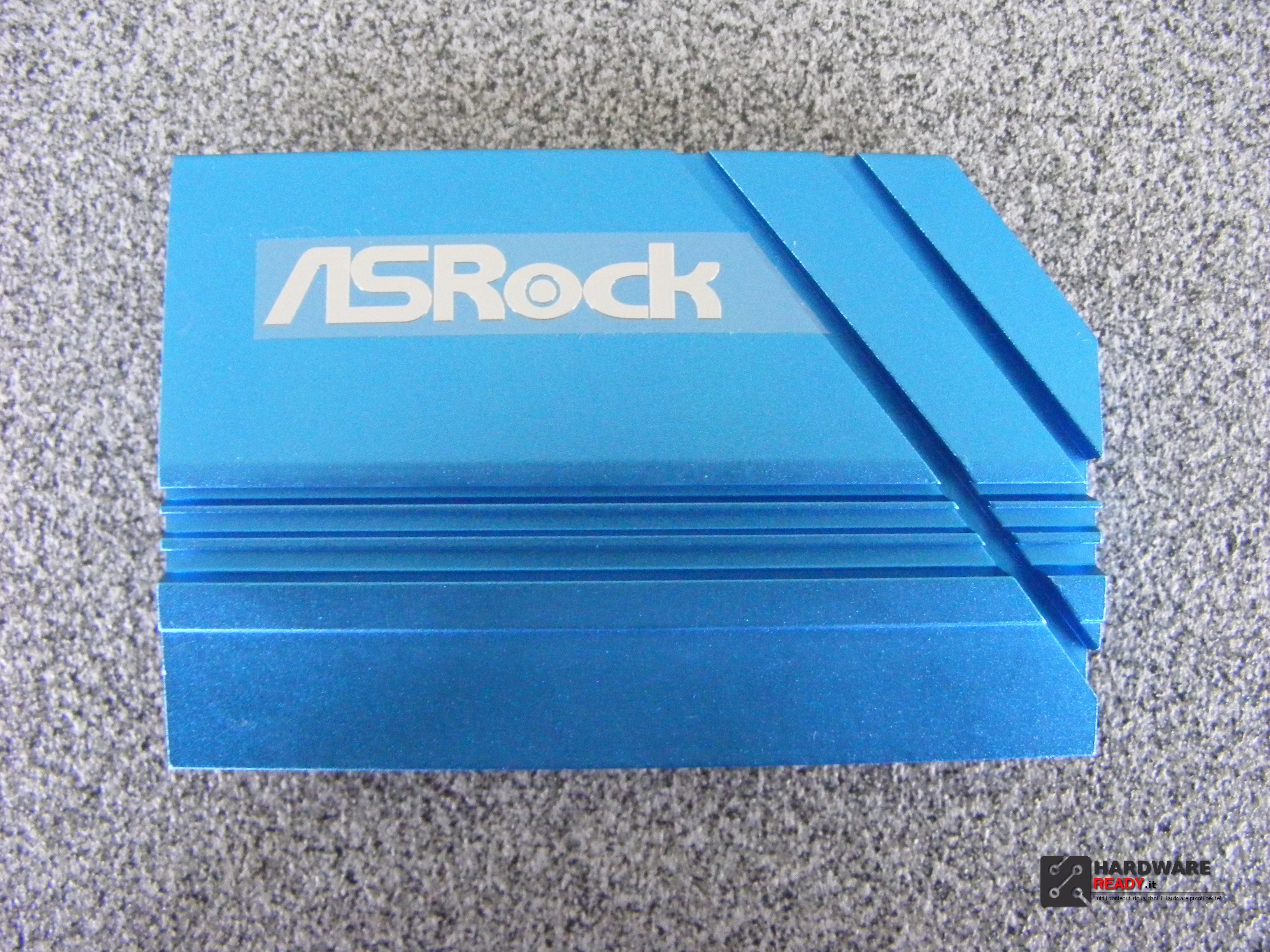

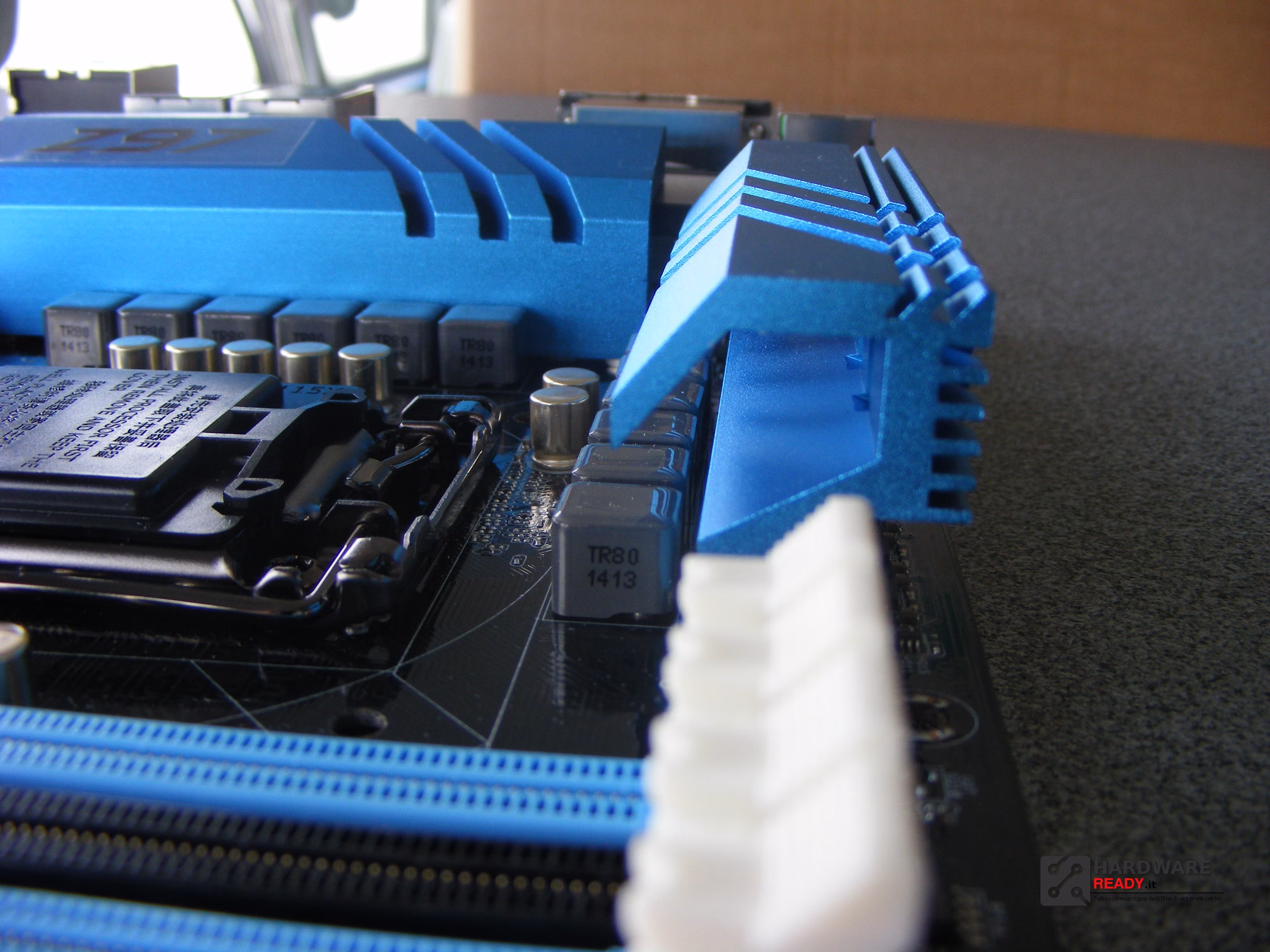

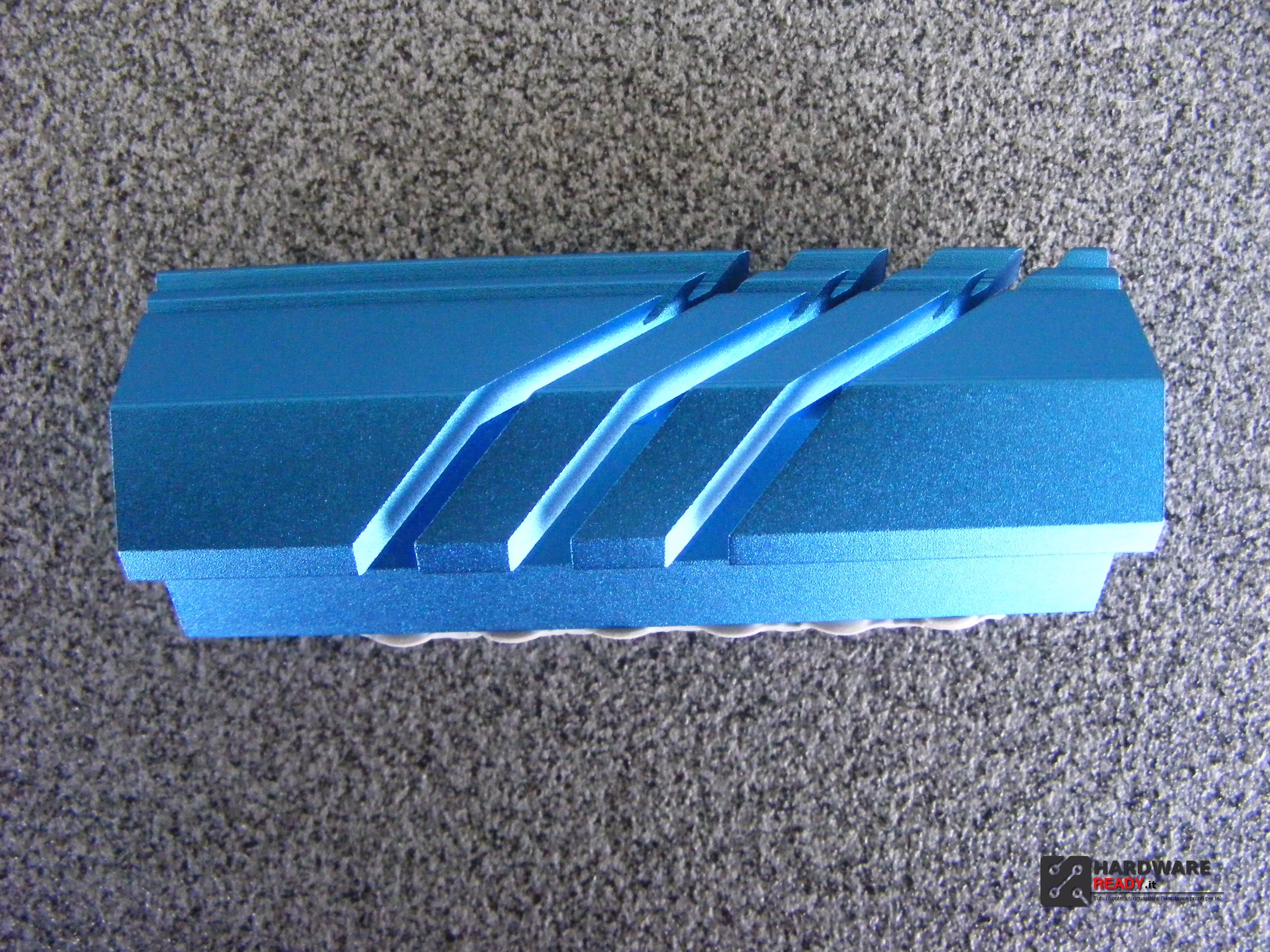

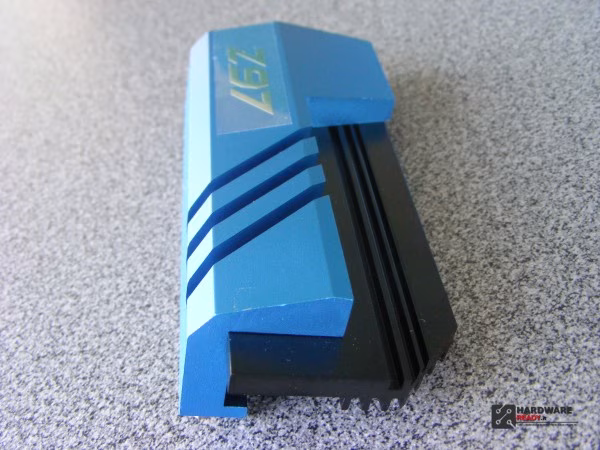

I dissipatori, oltre ad essere molto belli, sono di dimensioni imponenti e molto efficaci nella dissipazione stessa.

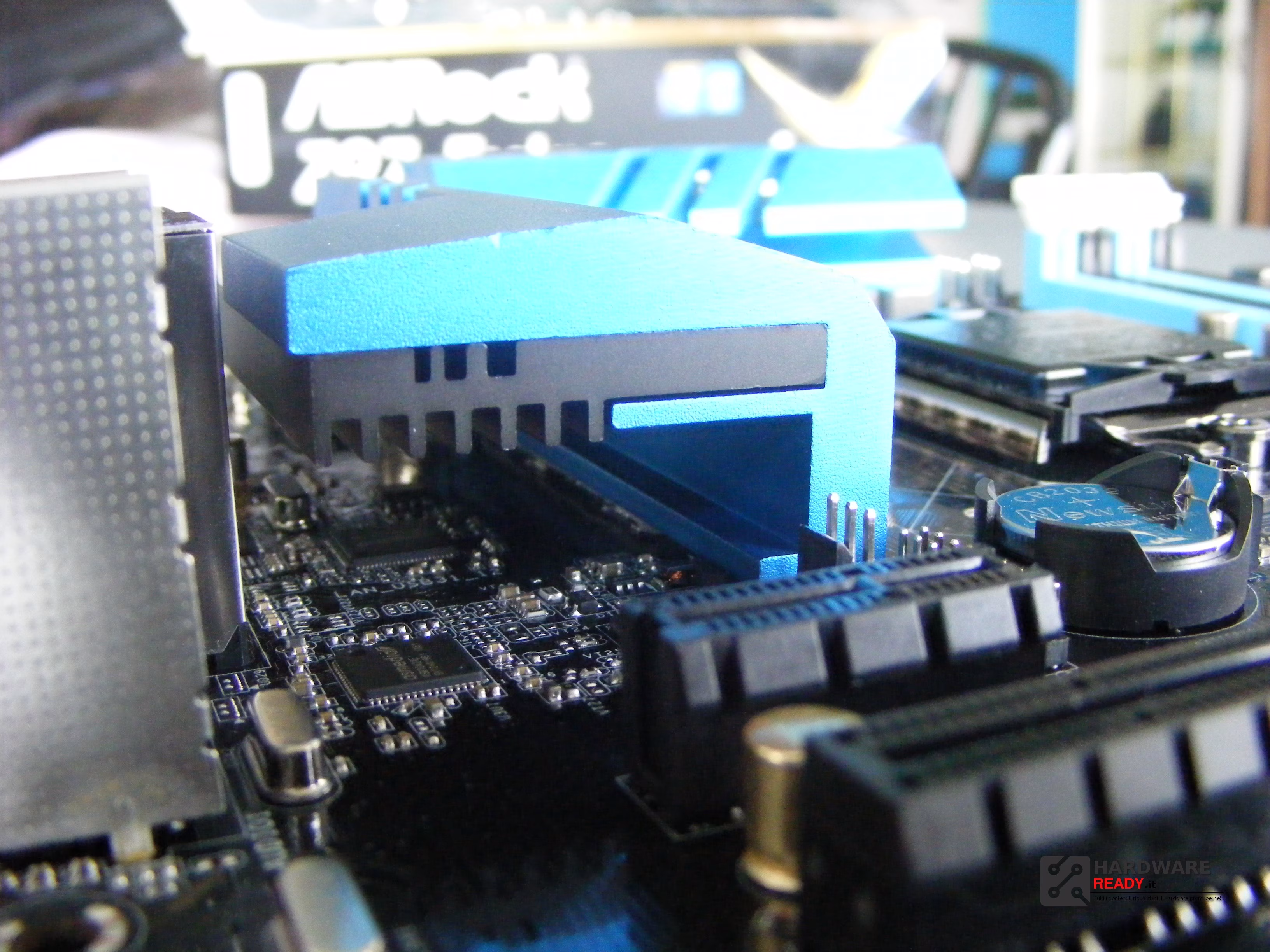

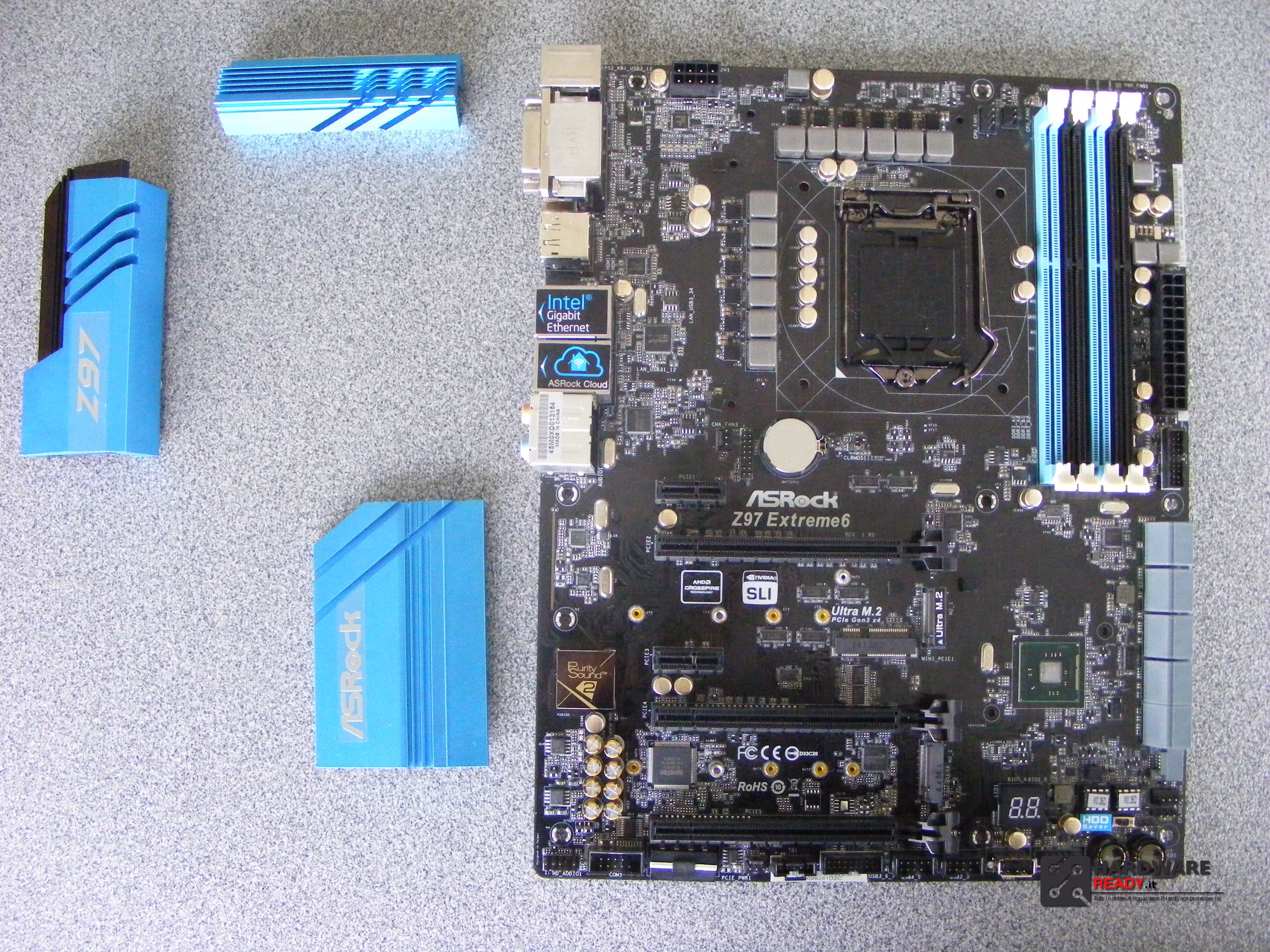

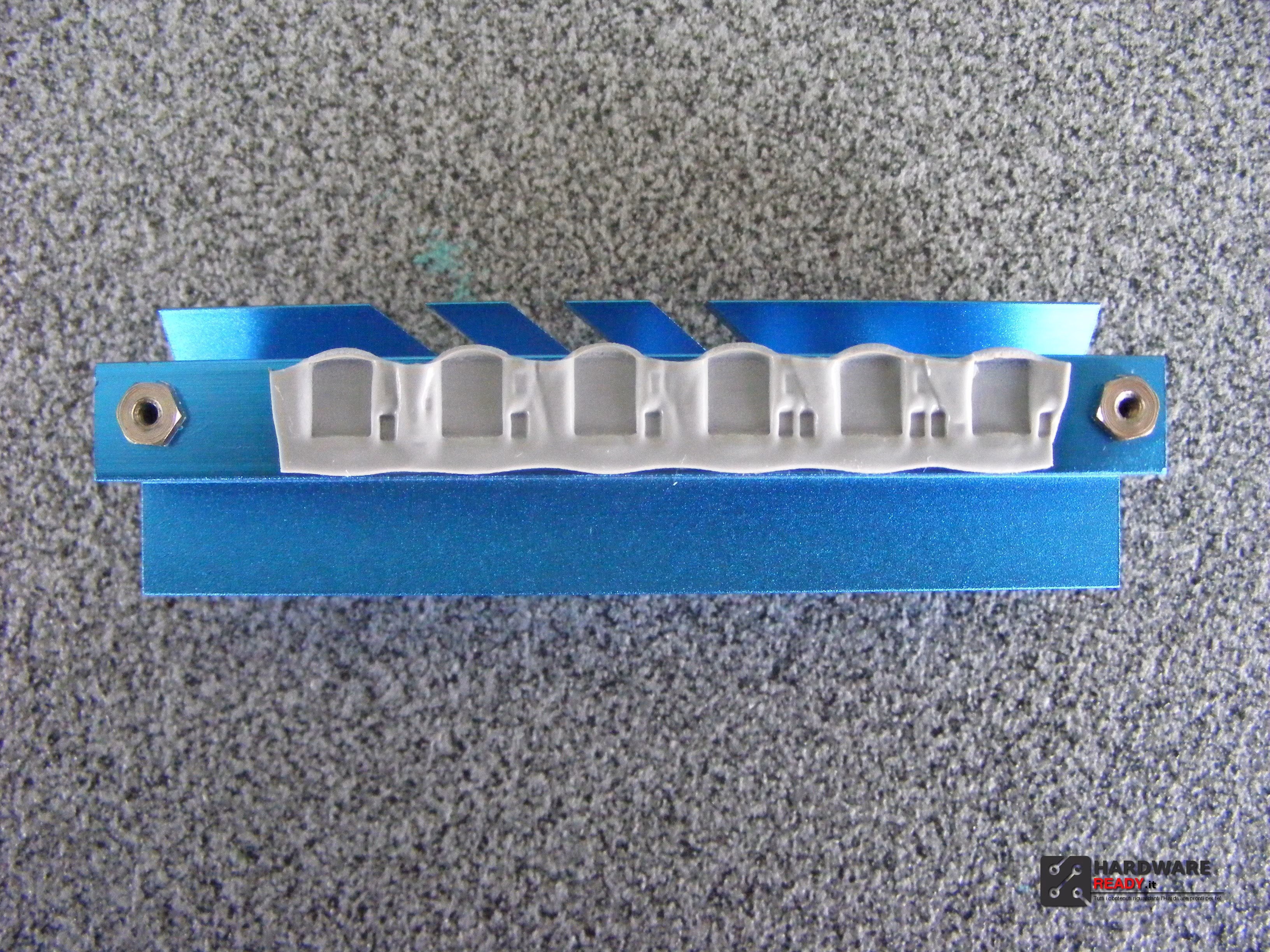

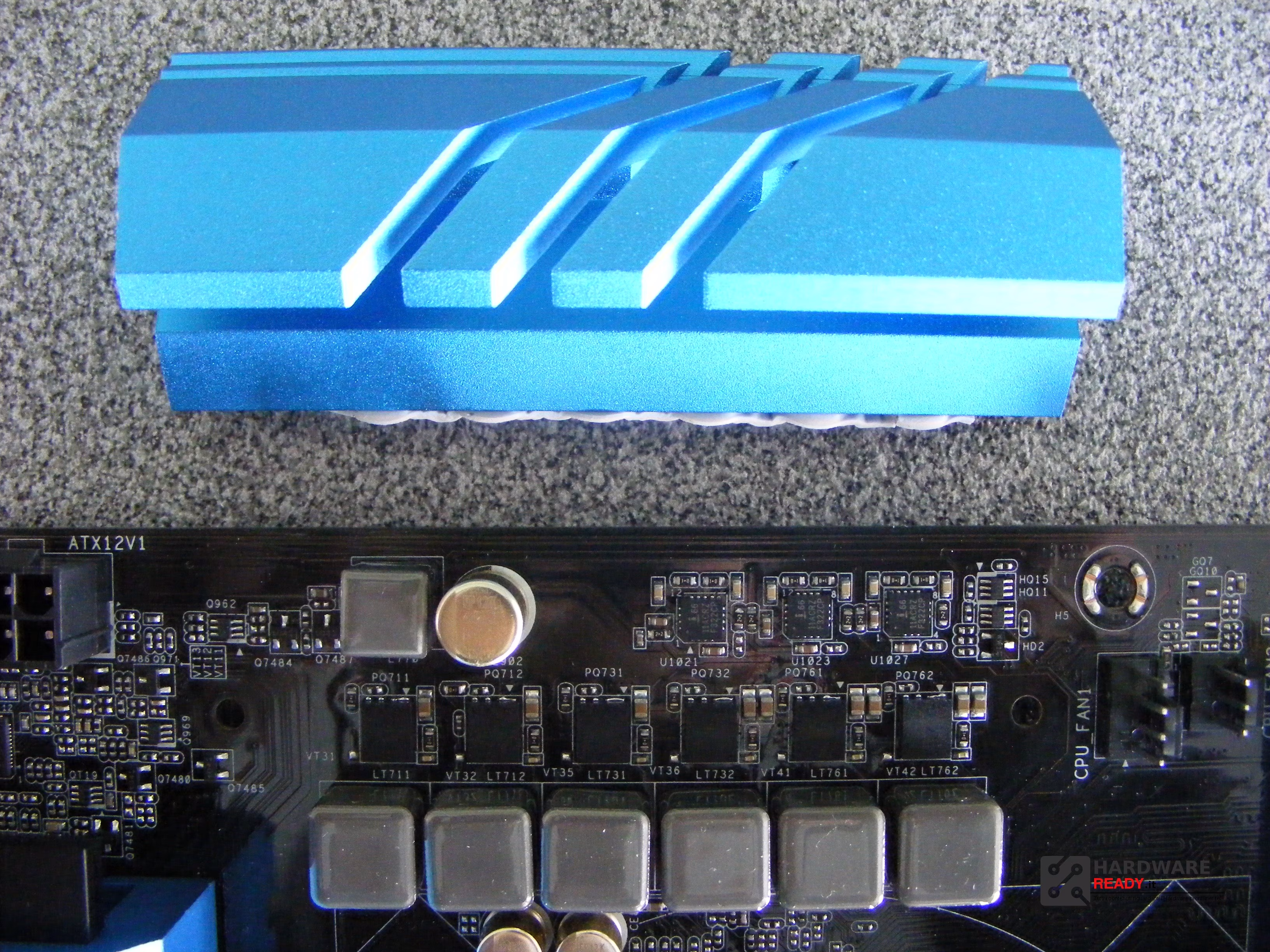

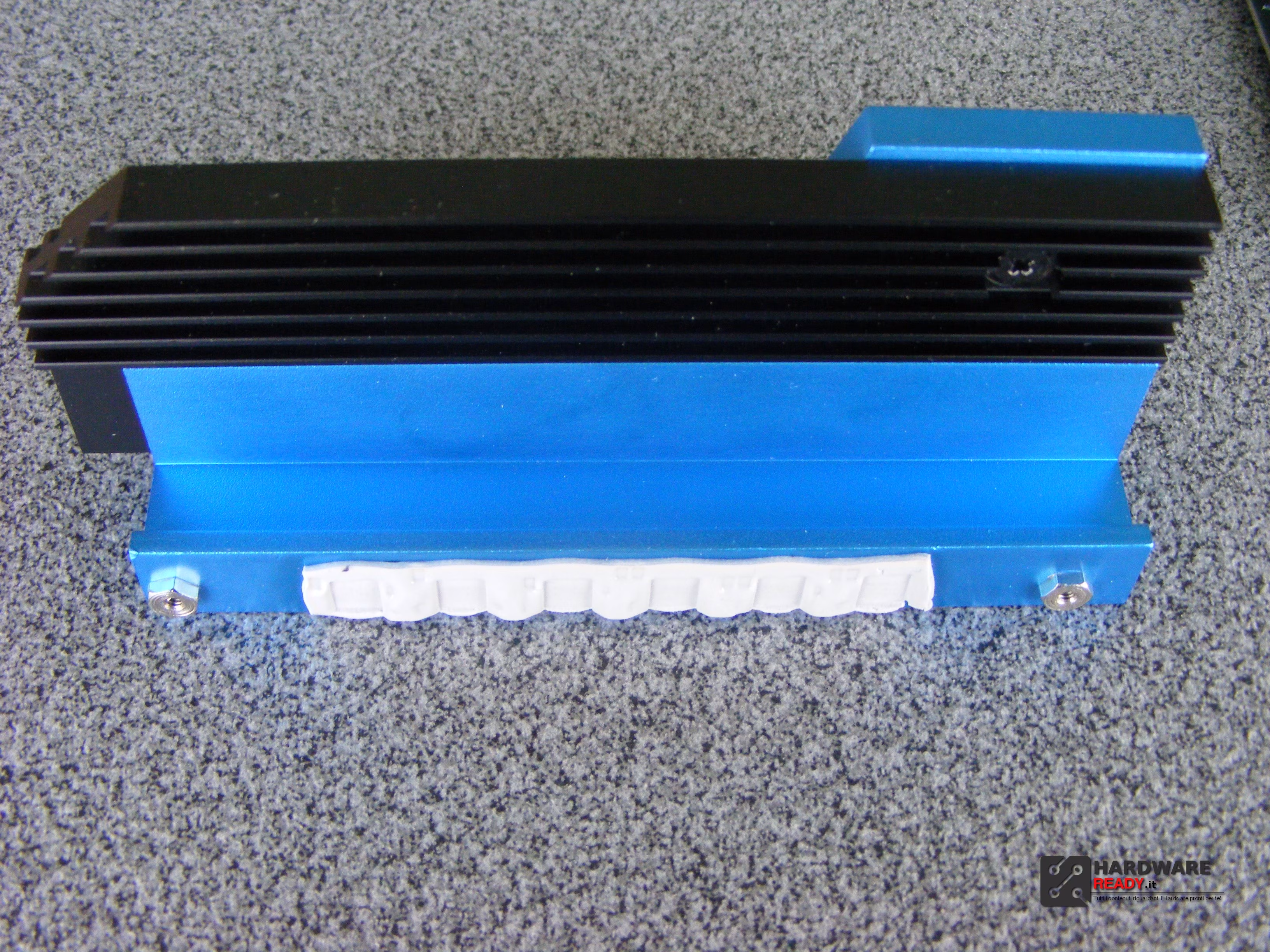

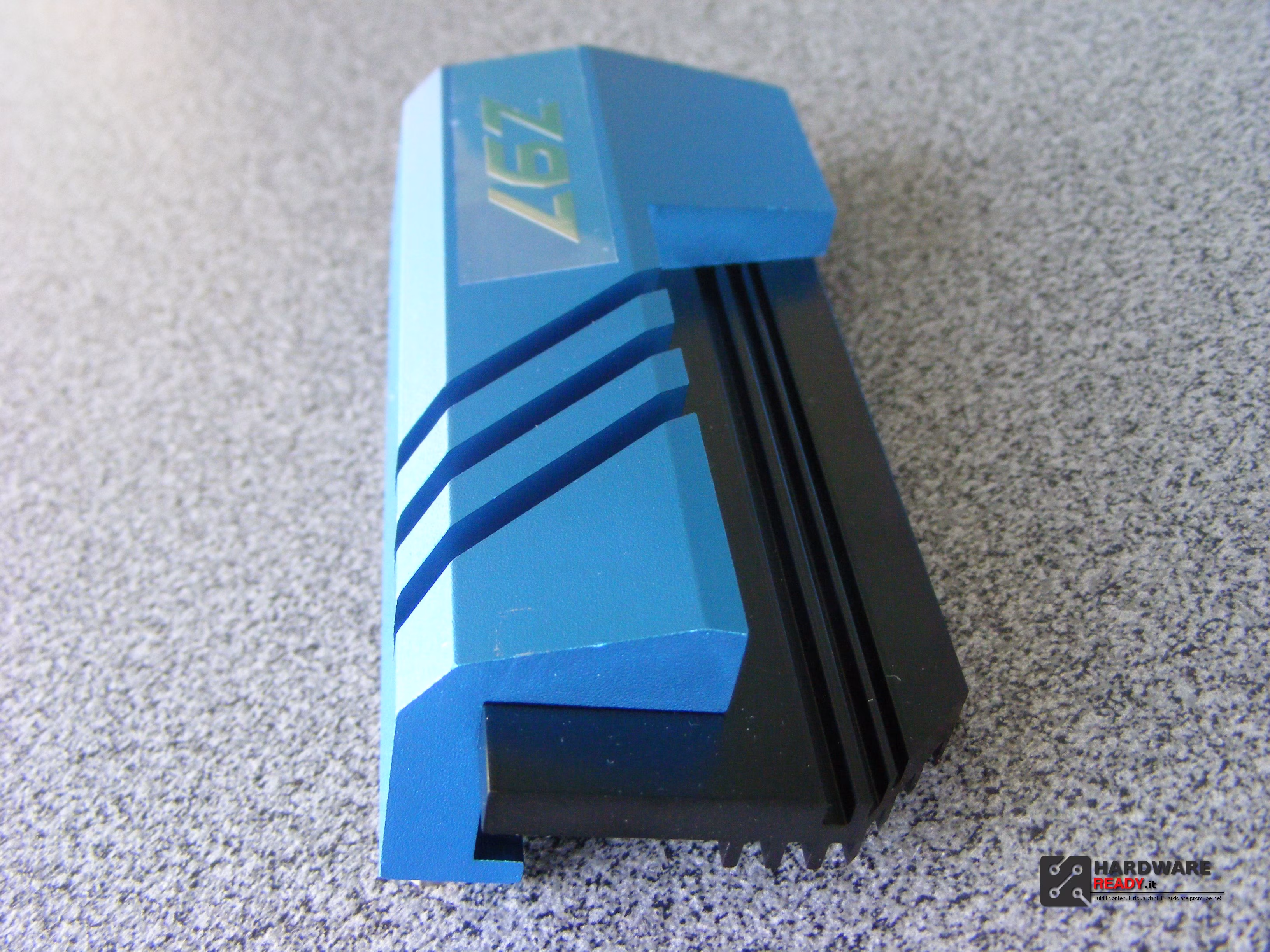

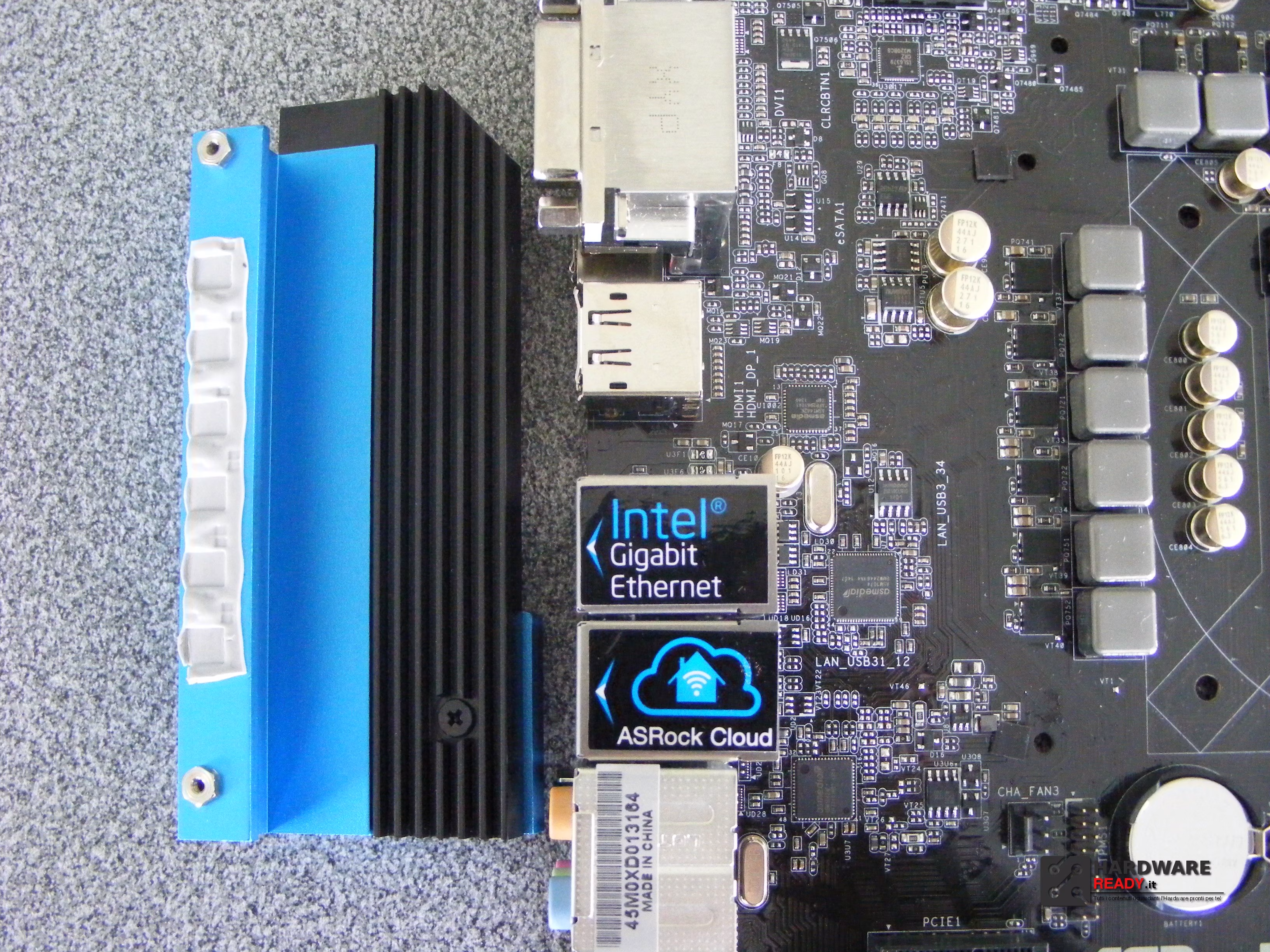

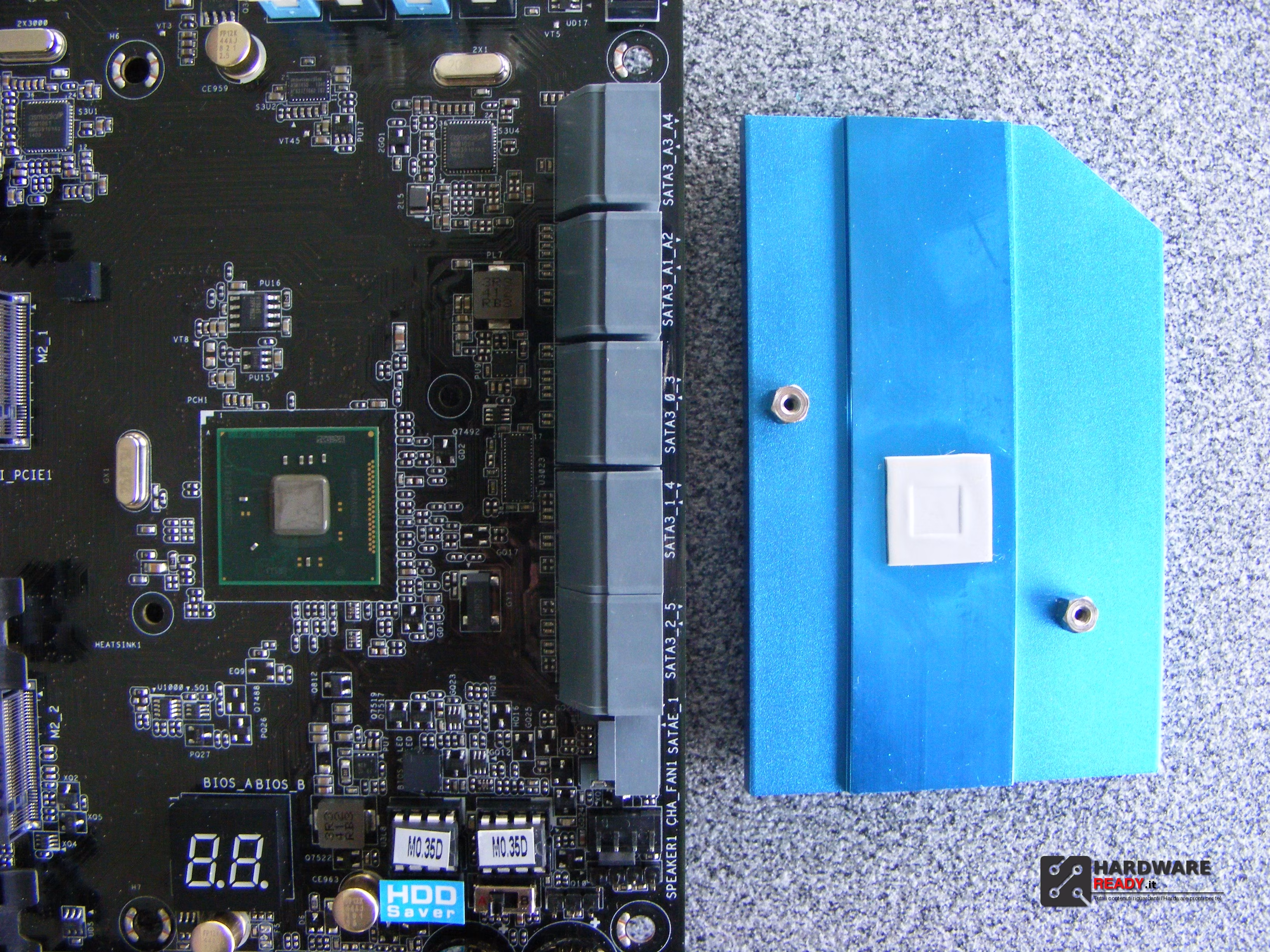

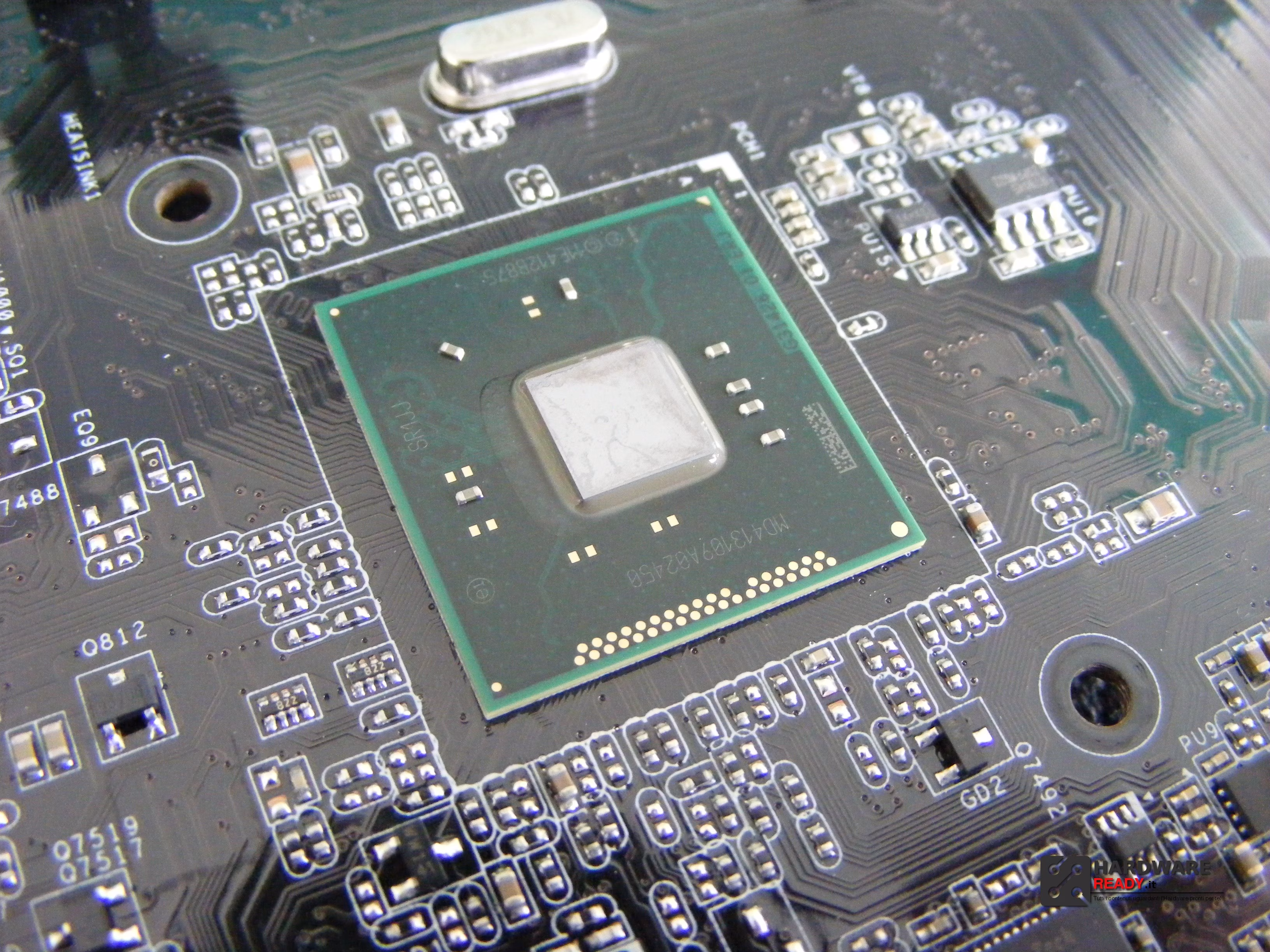

Una volta smontati i dissipatori viene allo scoperto l’intera sezione di alimentazione ed il PCH. Inoltre i dissipatori, per una maggiore efficienza nel dissipare date anche le grosse dimensioni, poggiano su due gommini contrapposti alle viti di fissaggio, ciò permette di essere uniformemente posato dei chip che generano calore.

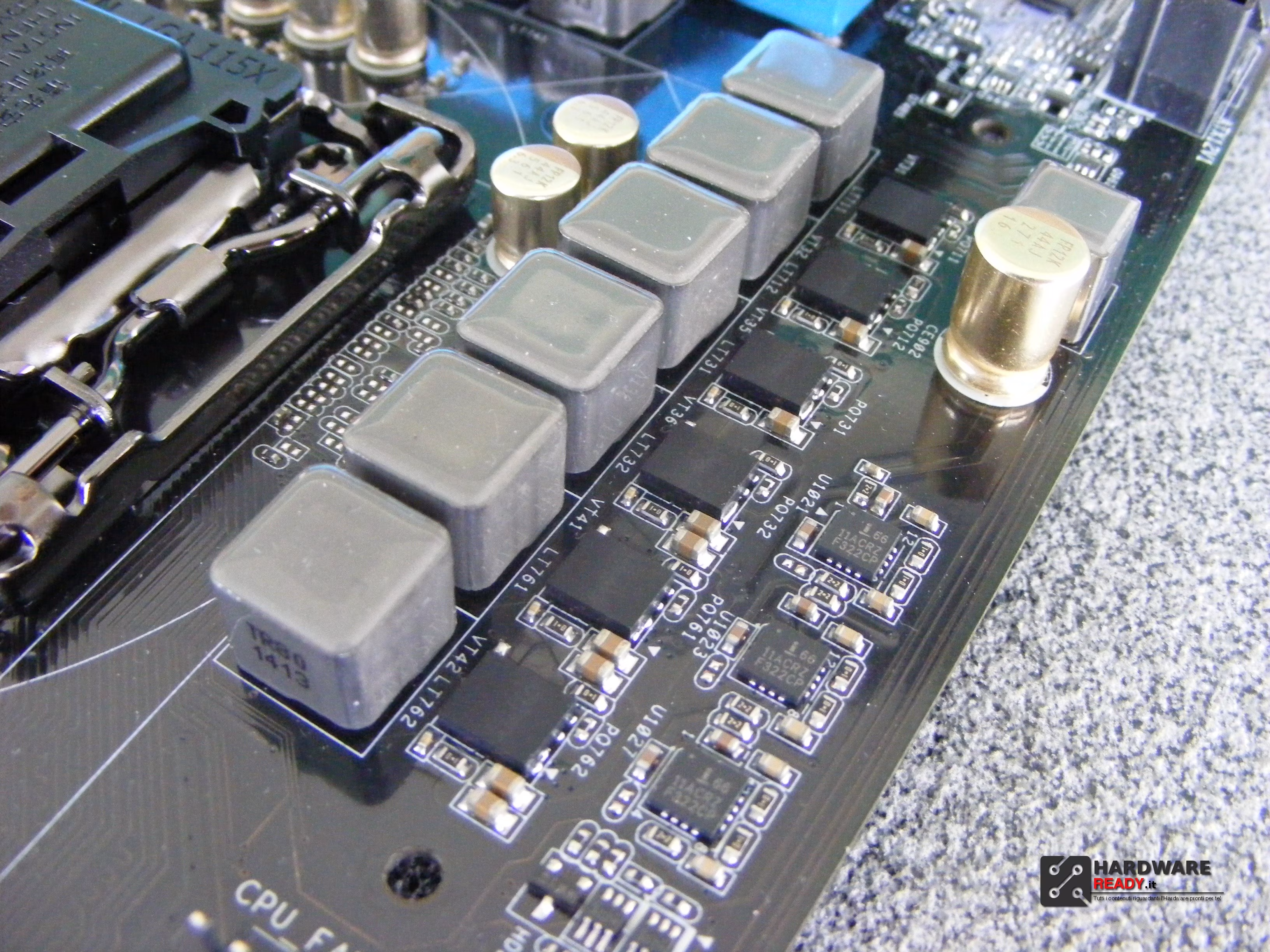

ASRock ha utilizzato i “Super Alloy 9 Chokes” molto robusti per l’alimentazione di 10+2 fasi digitali, dedicate alla CPU e due alle memorie. Ulteriori miglioramenti sono stati fatti sul DCR e con l’applicazione dei nuovi MOSFET NexFet.

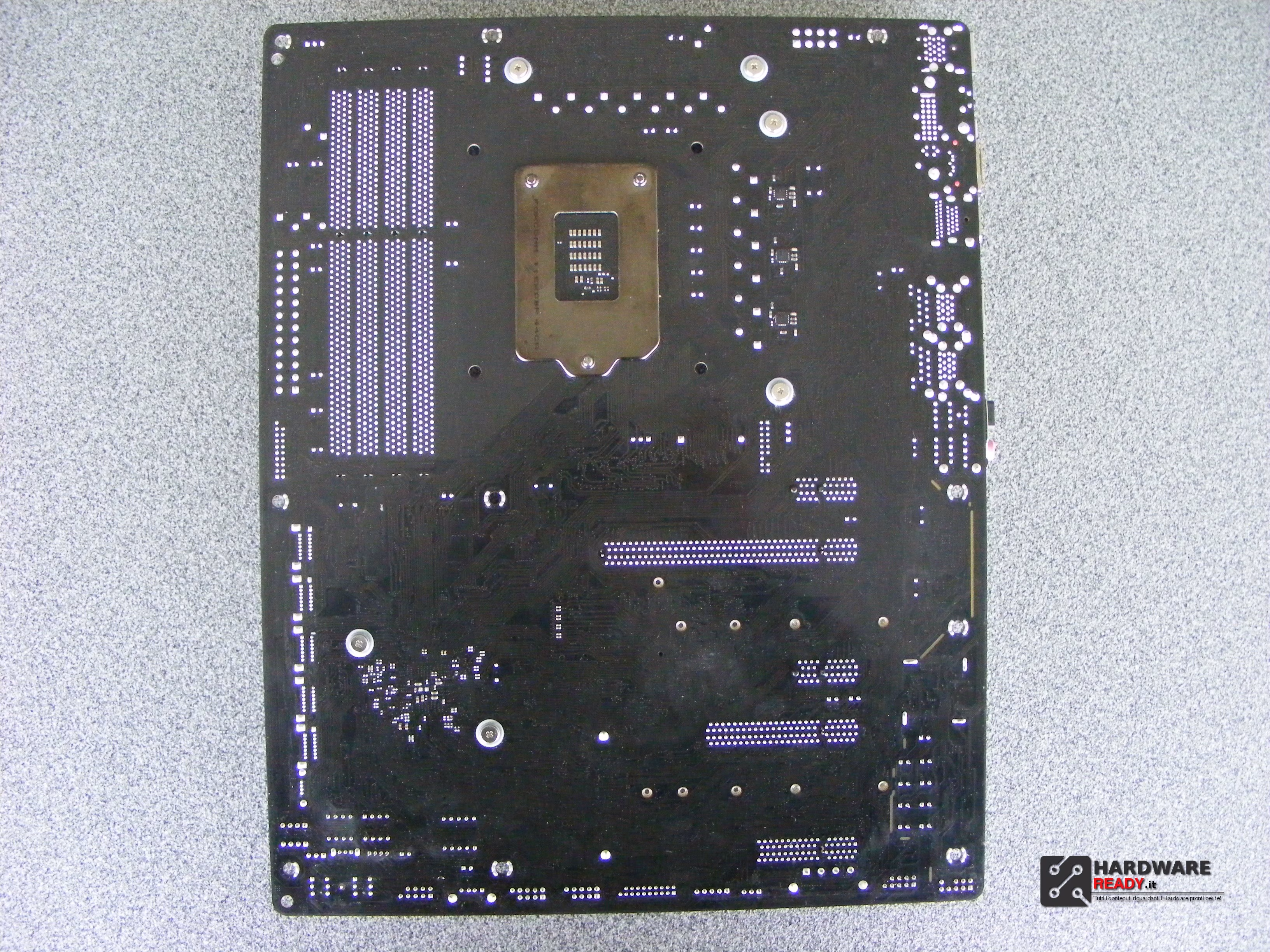

In fine il retro nero del nuovo PCB Sapphire nero zaffiro.

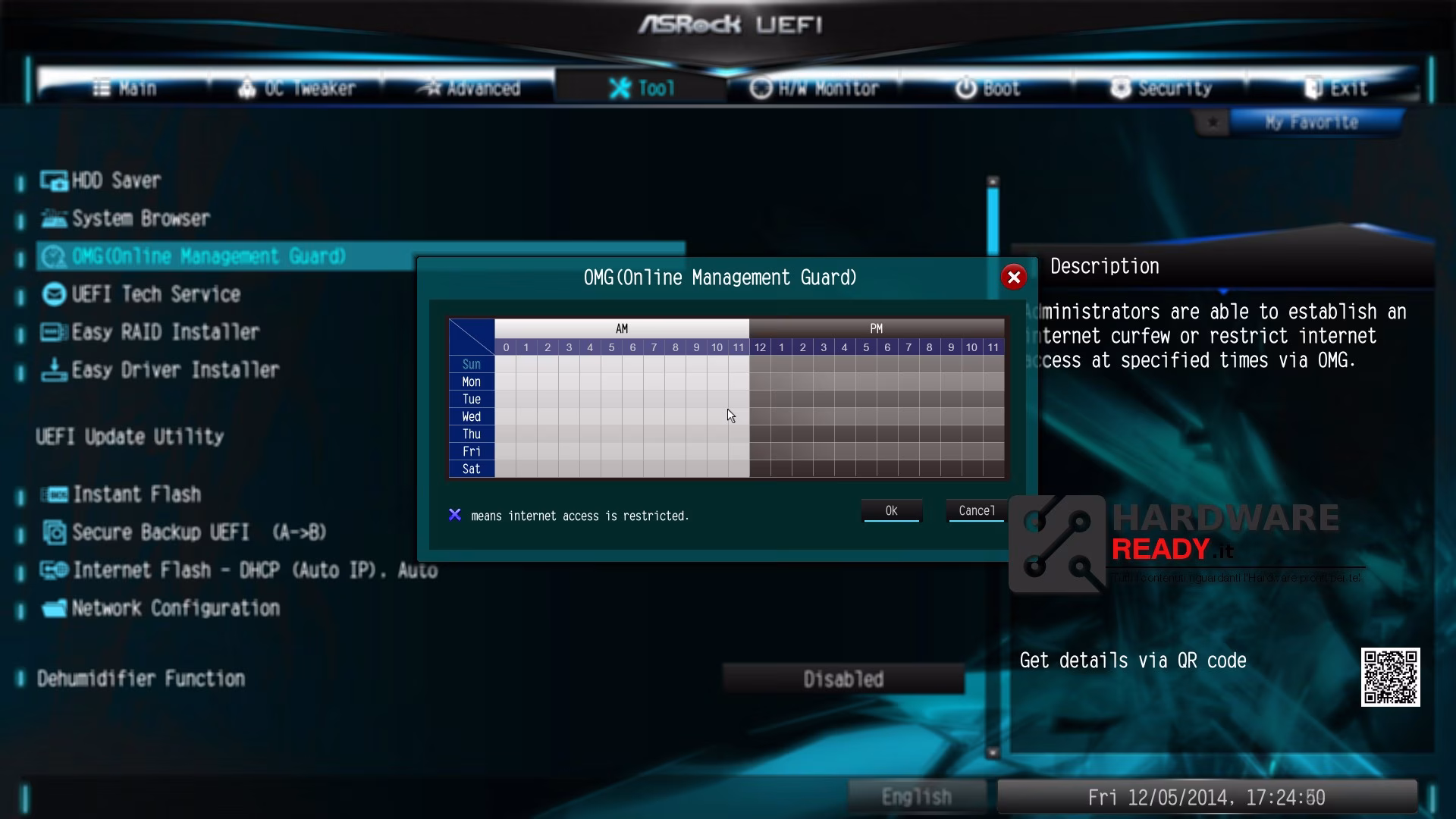

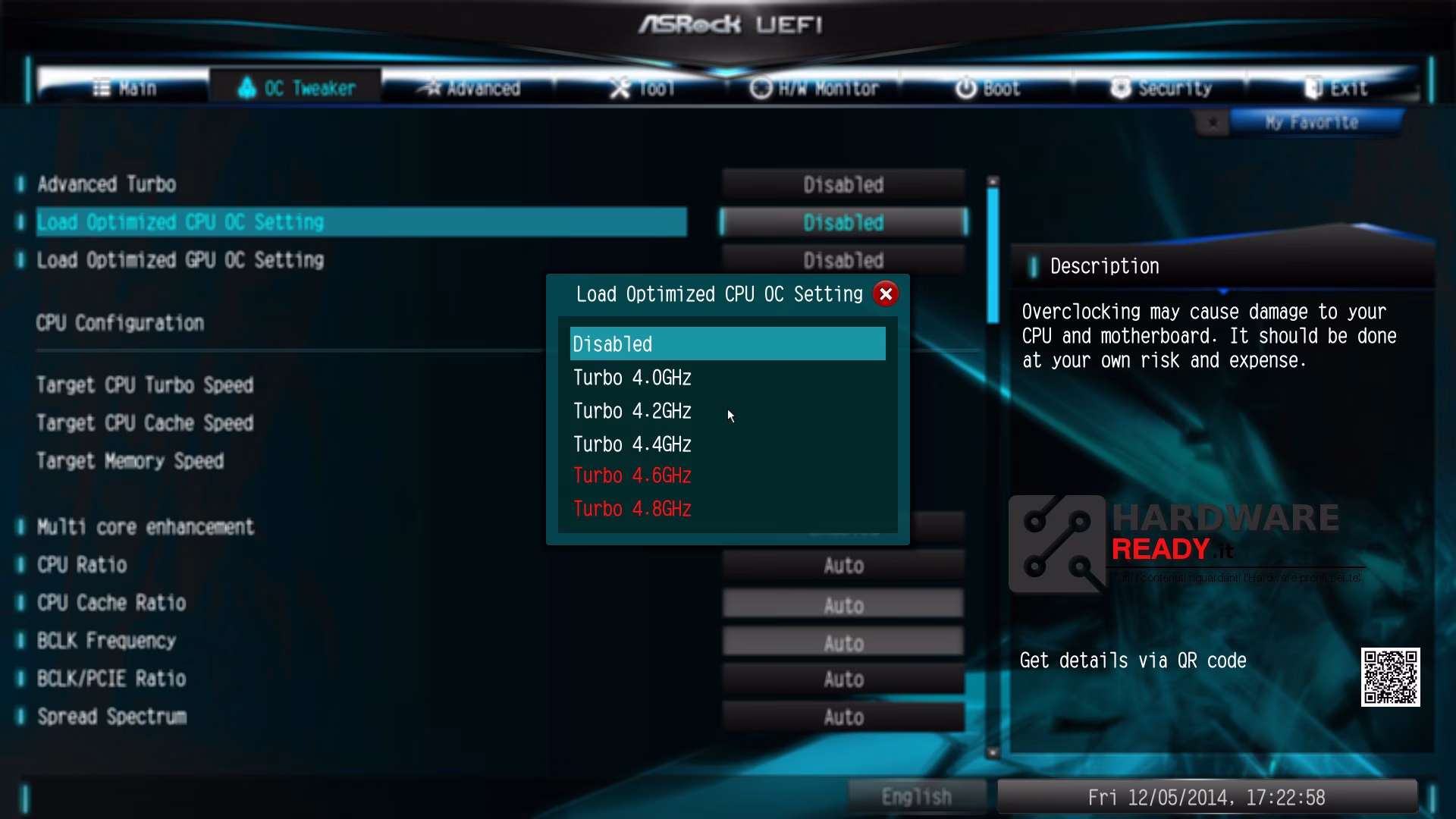

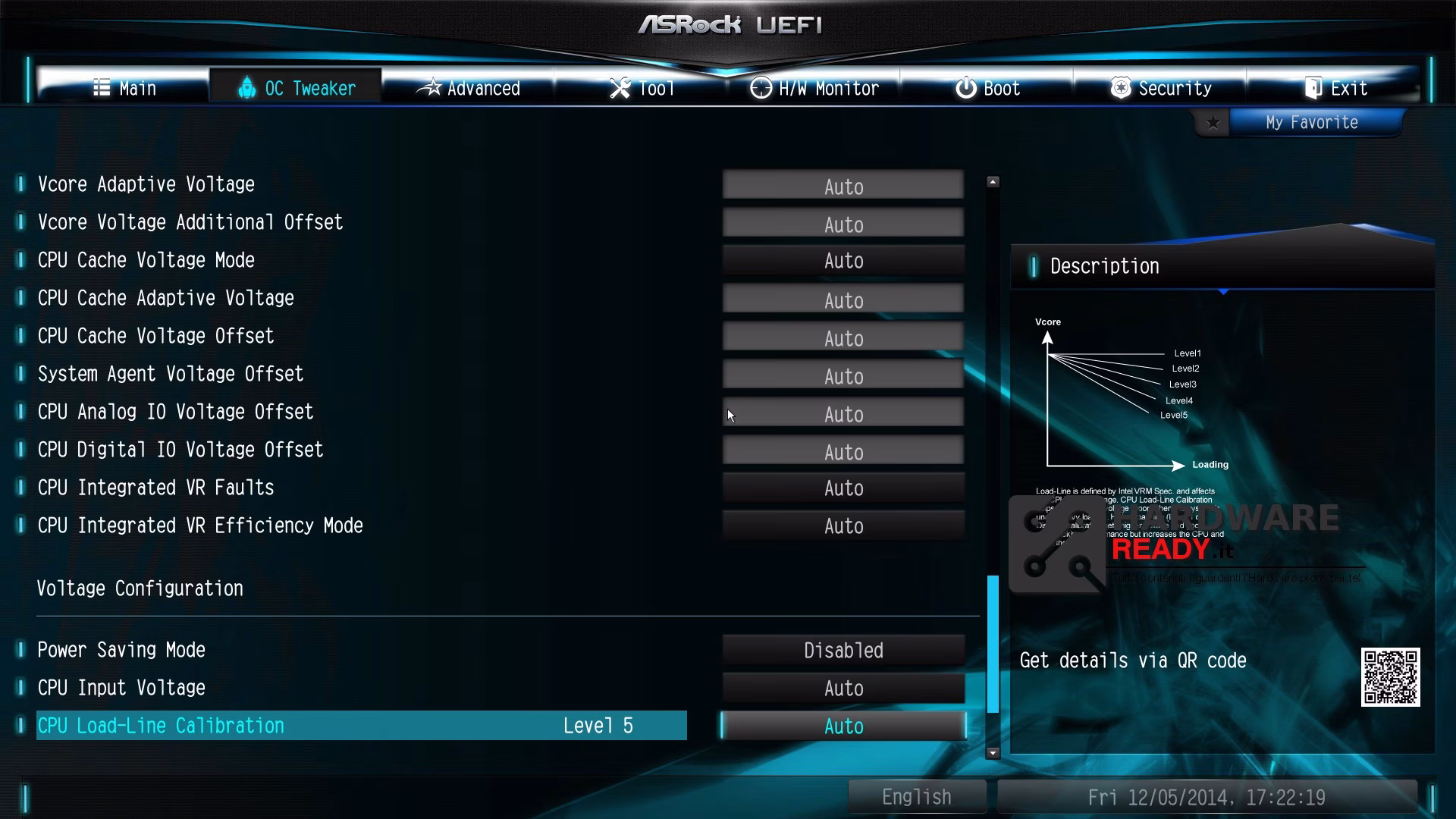

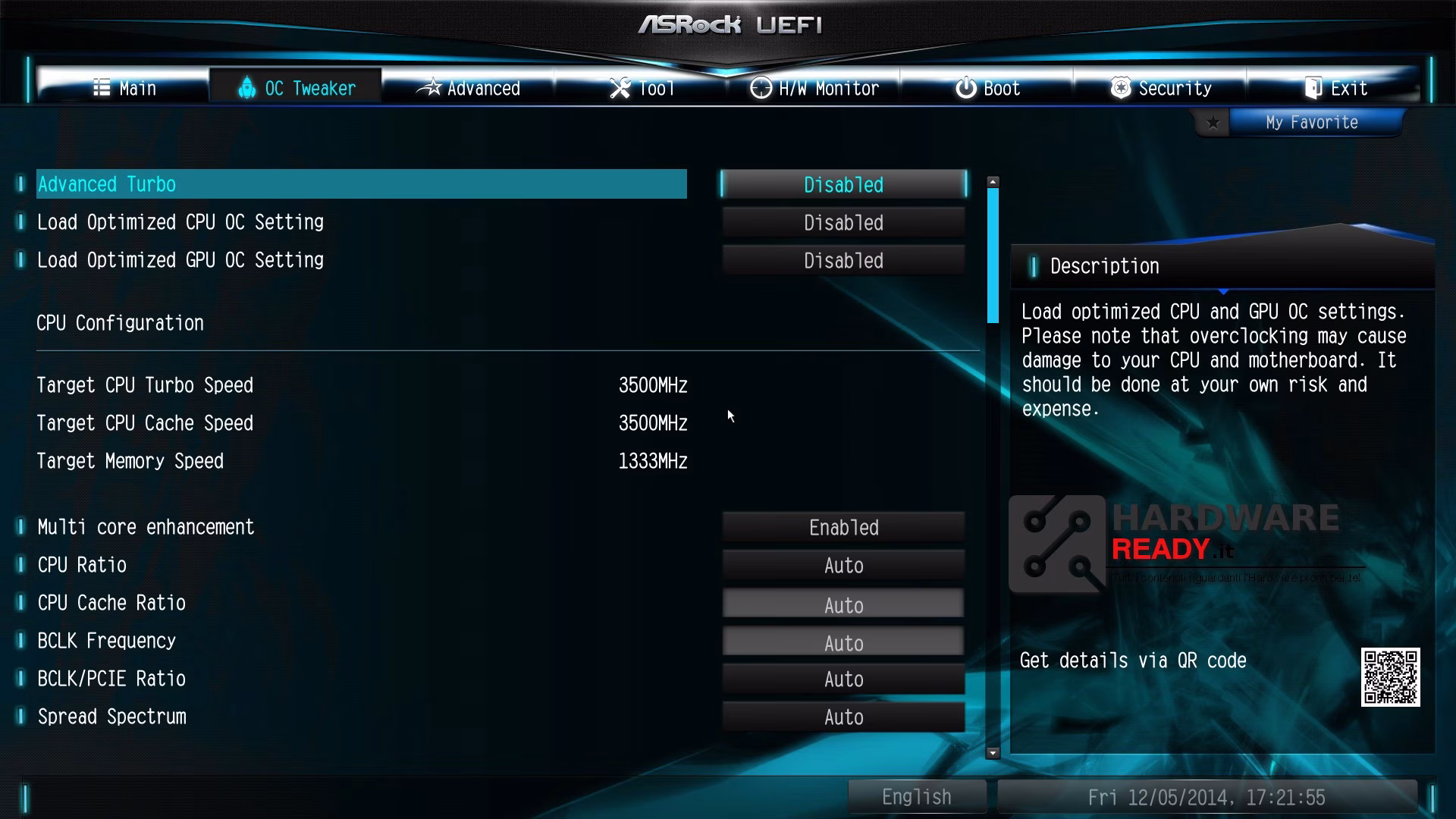

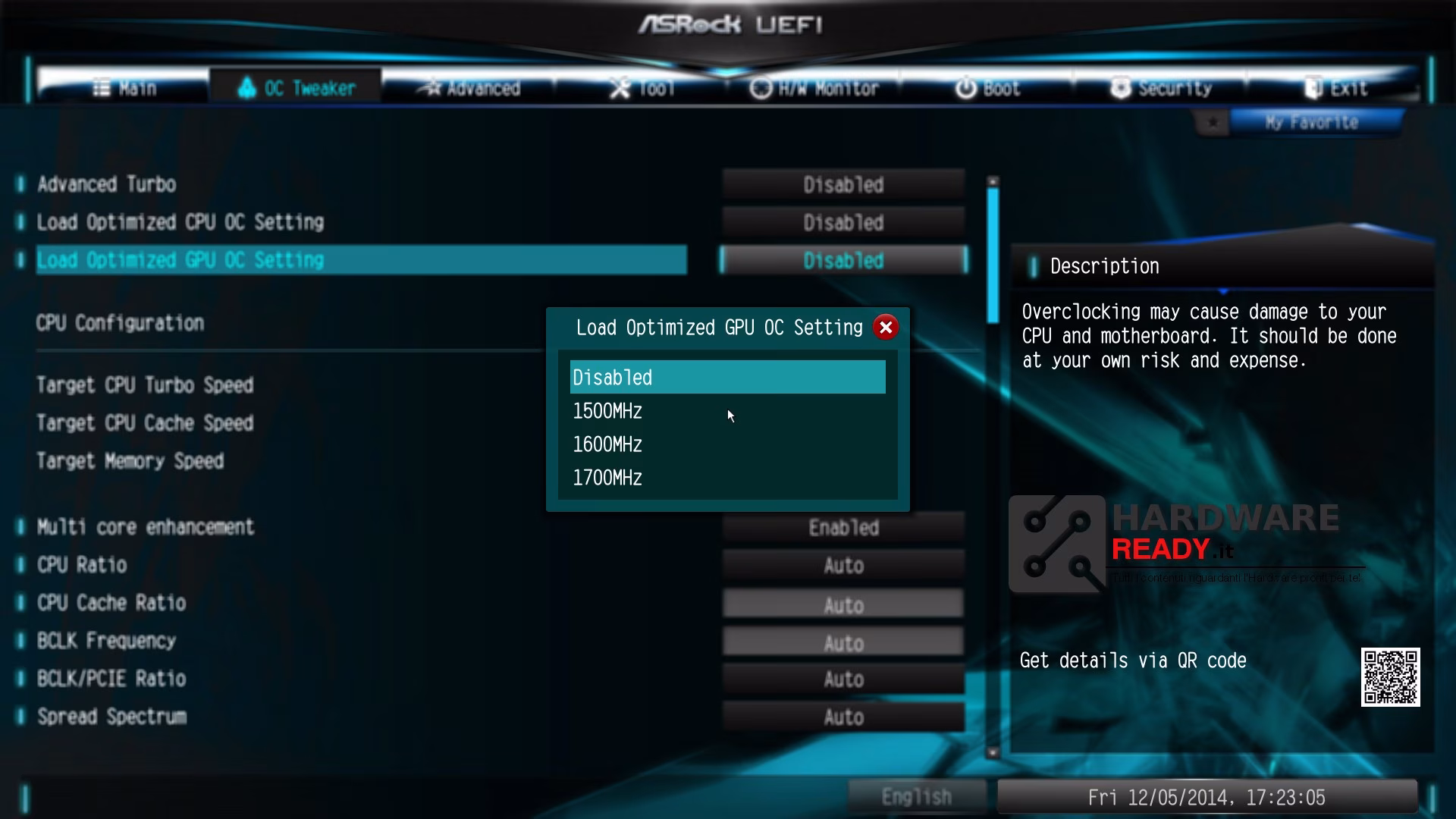

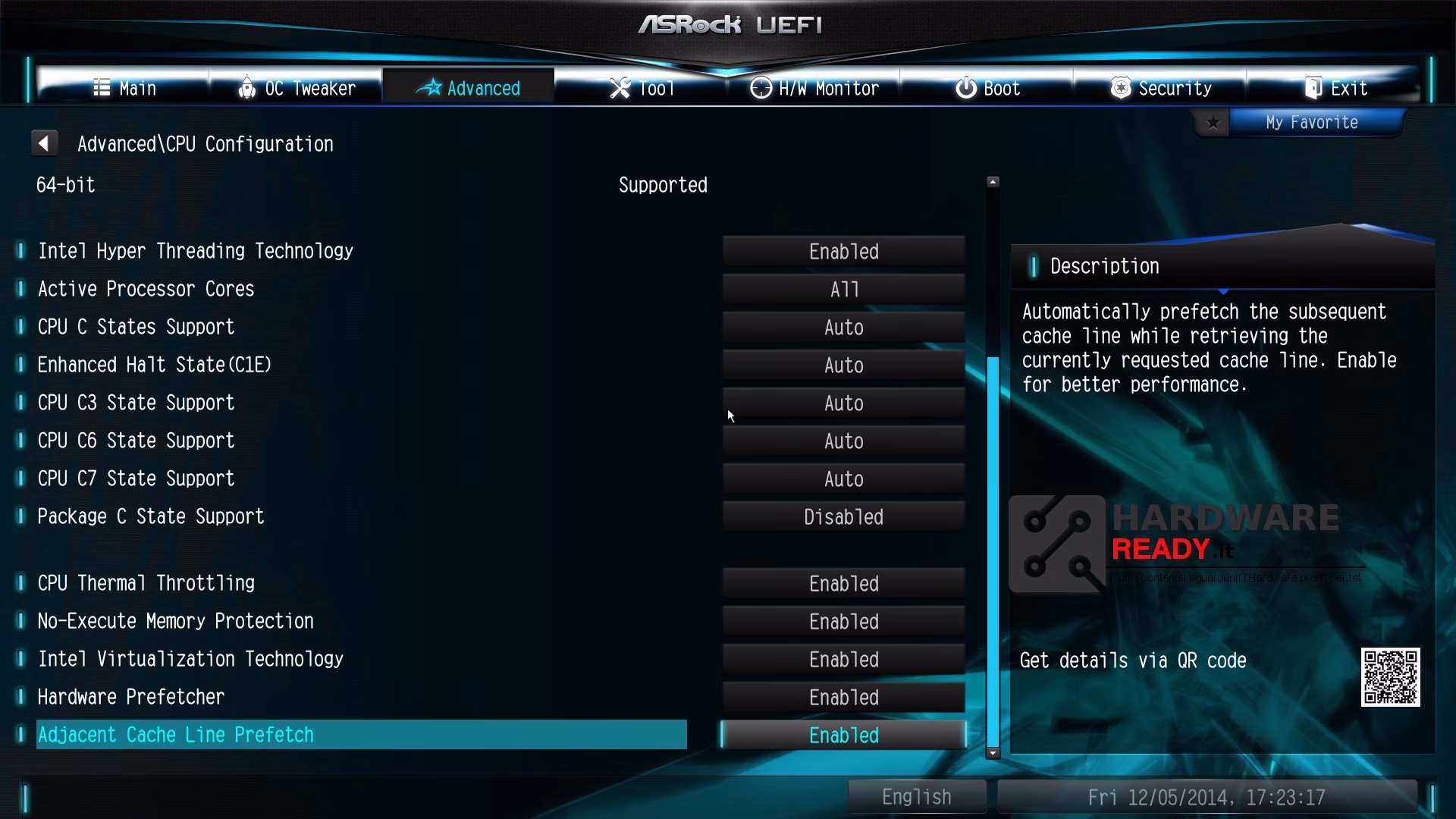

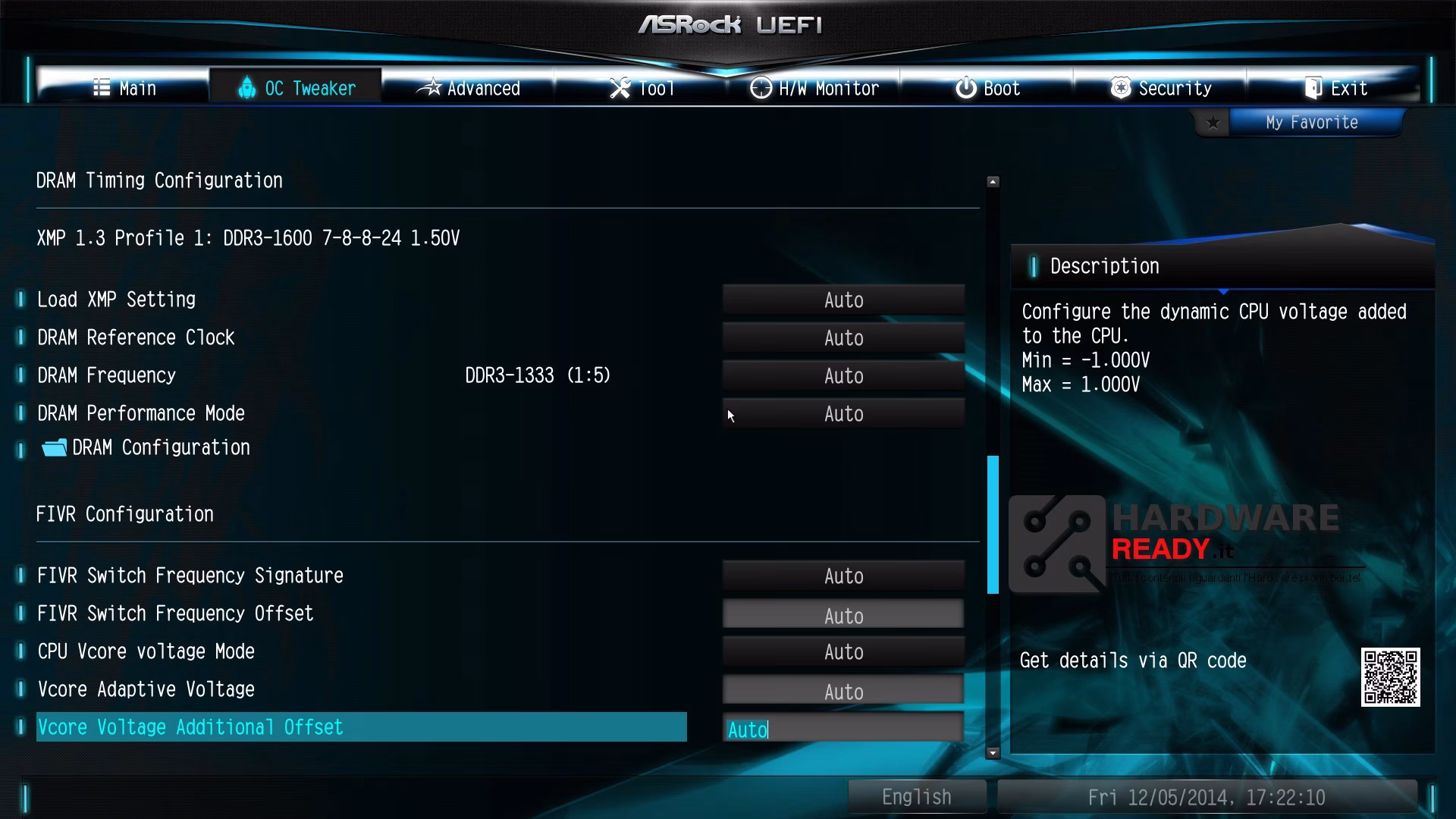

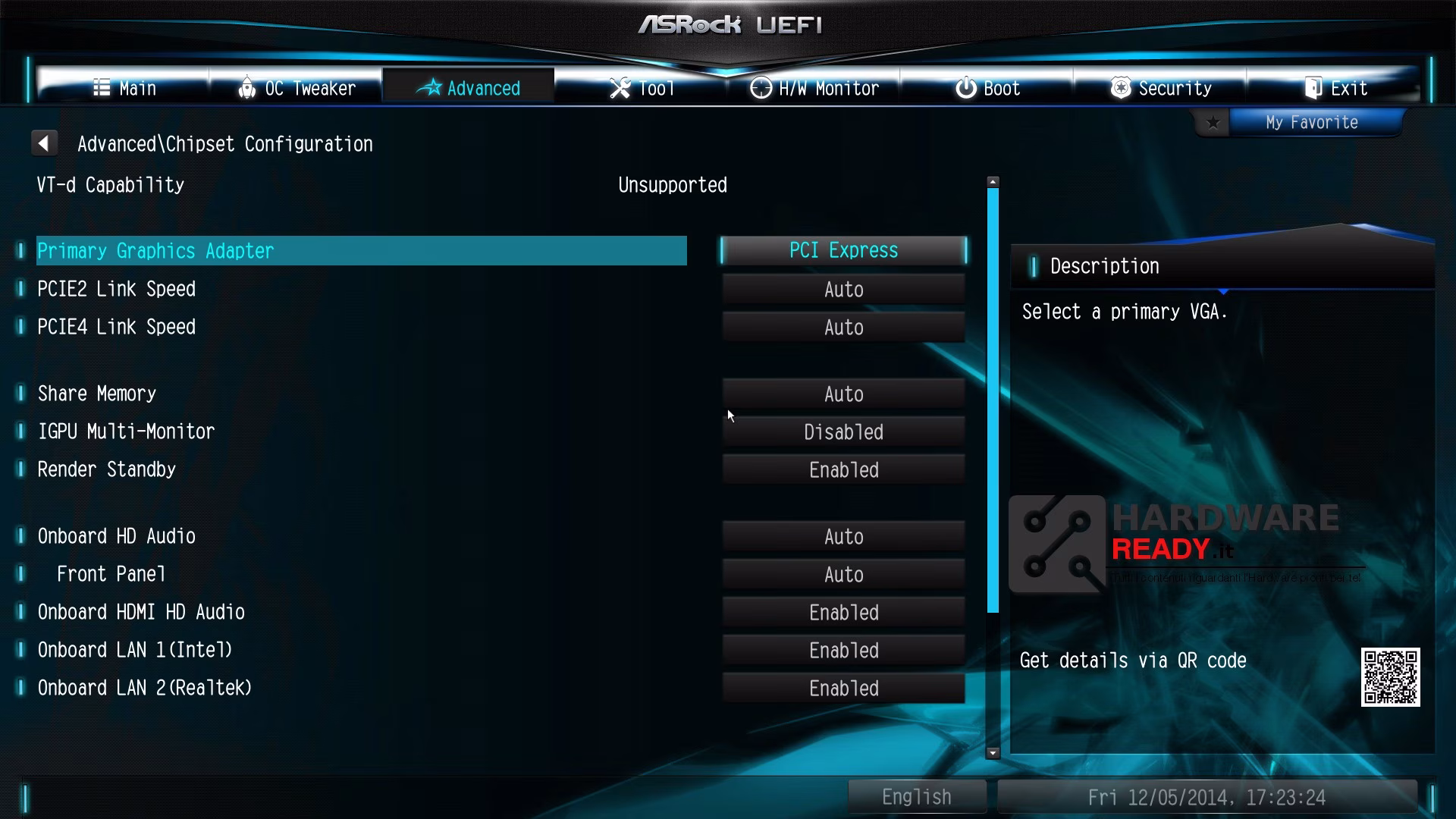

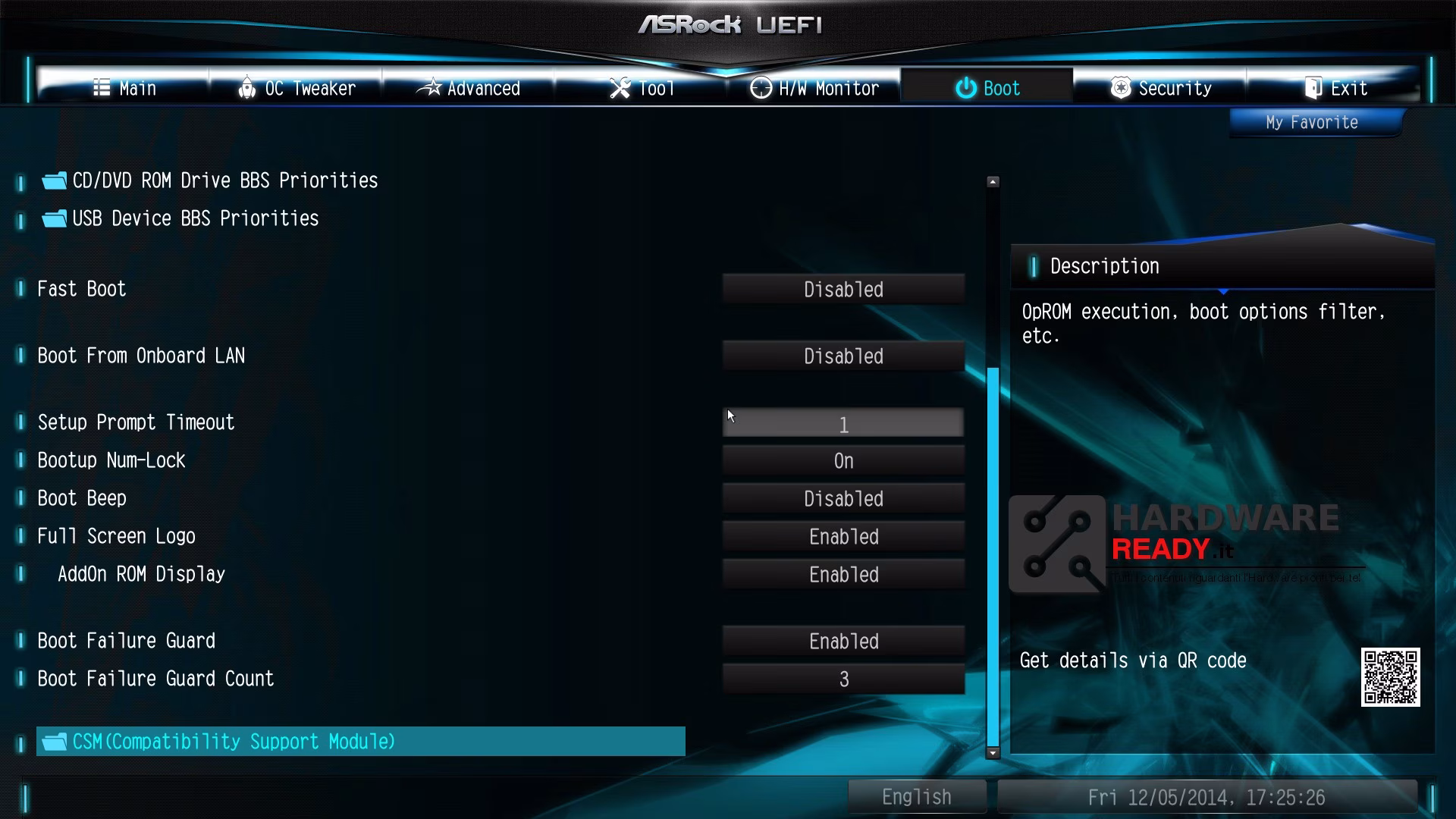

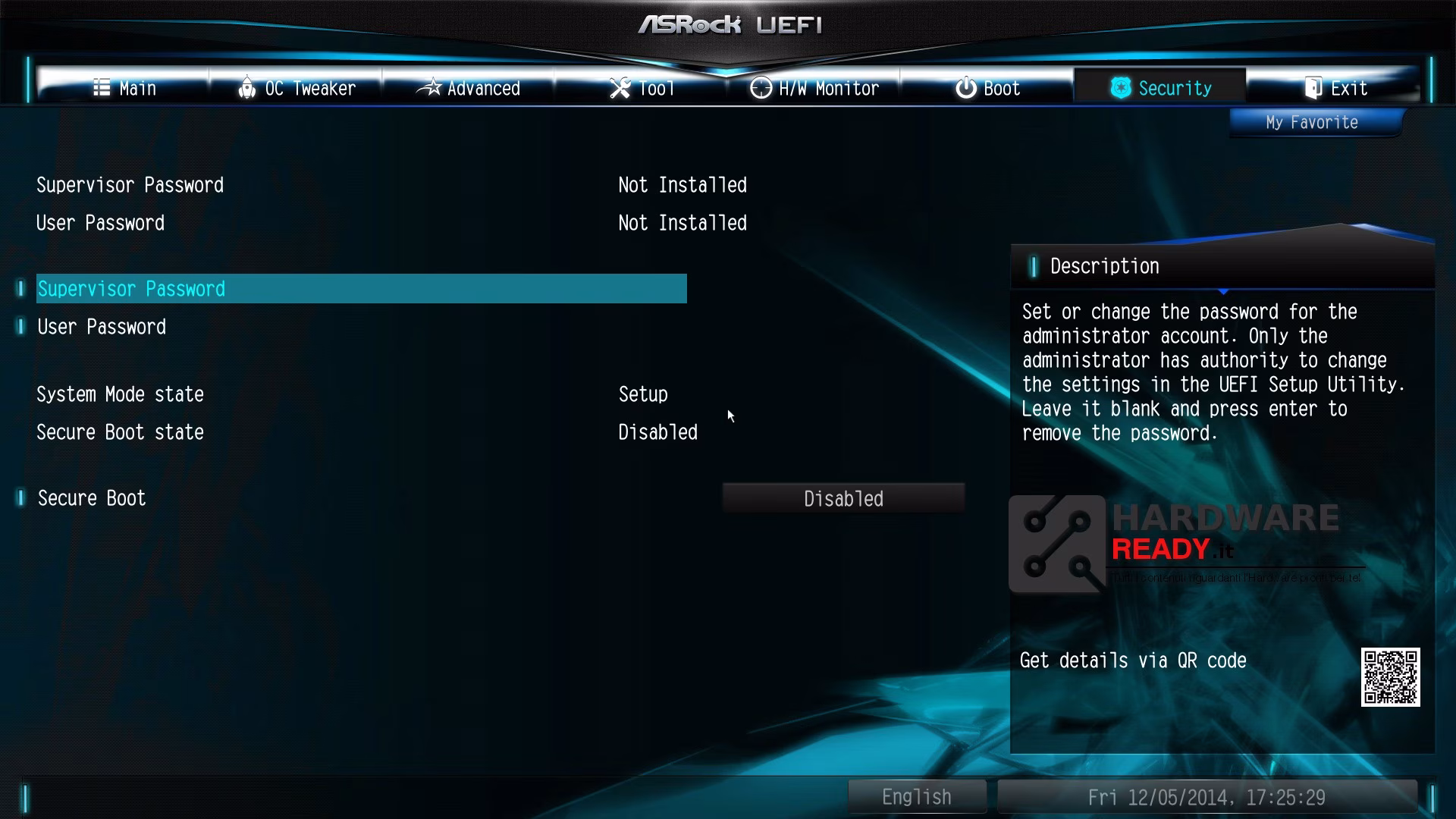

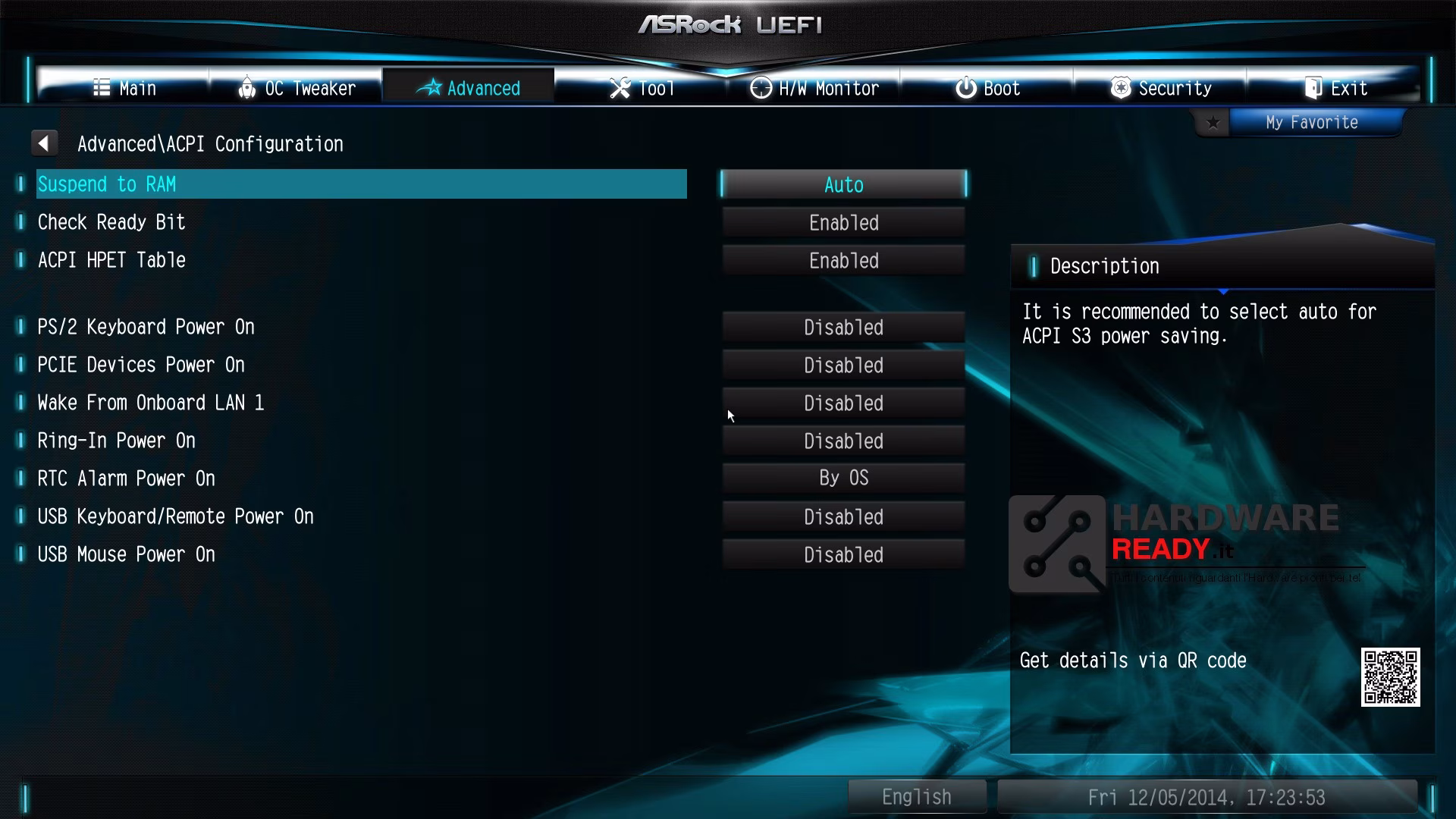

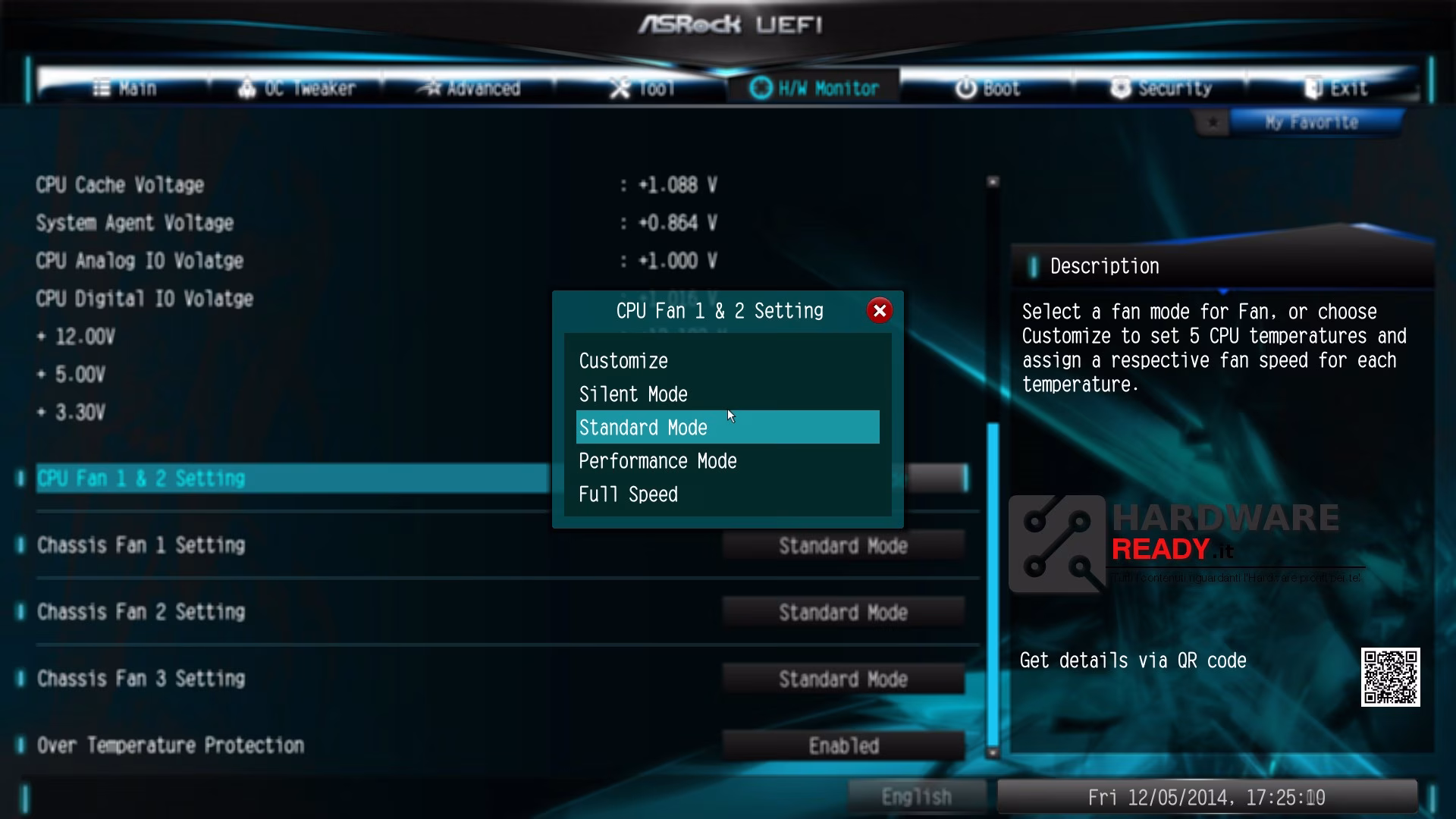

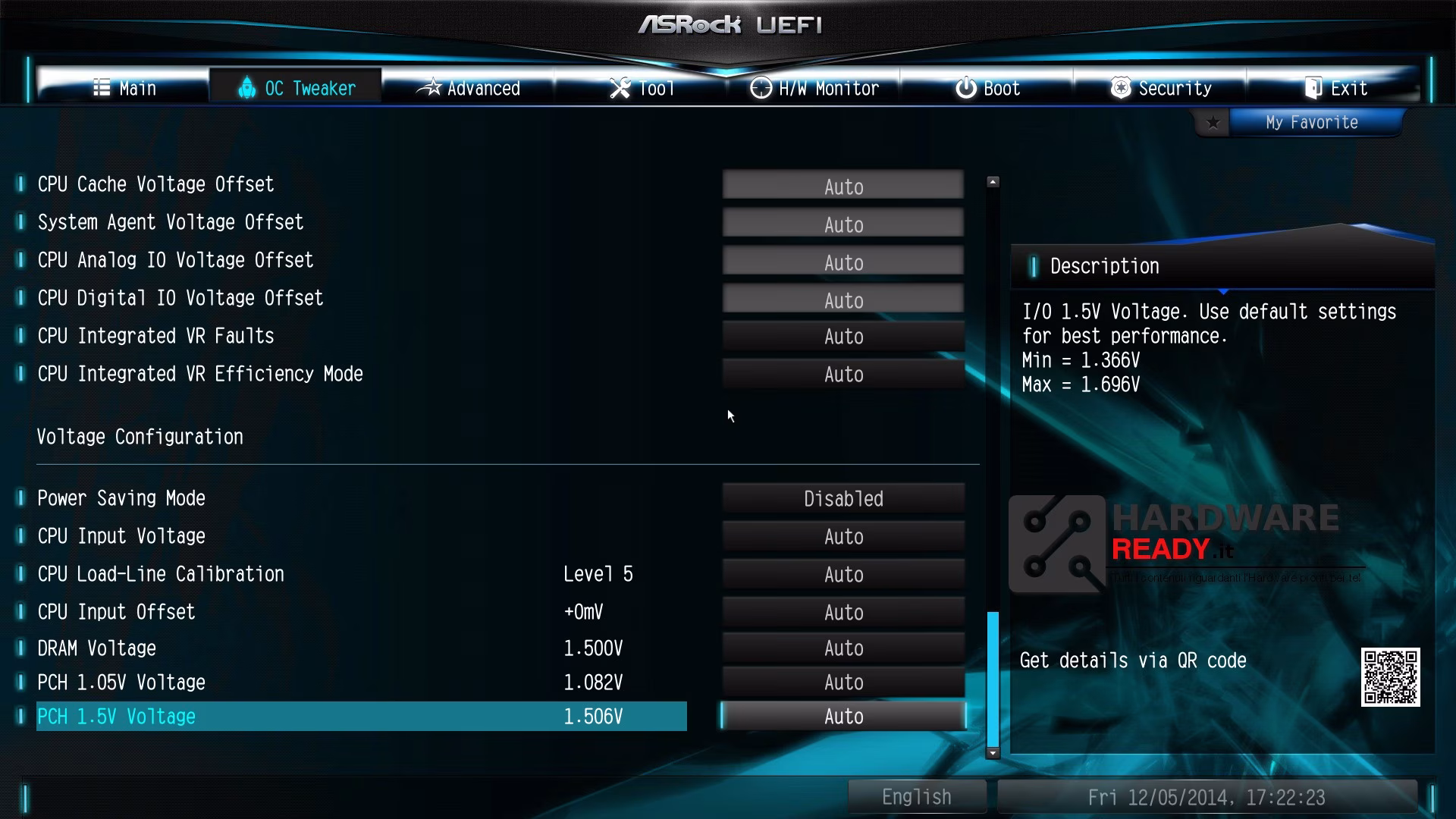

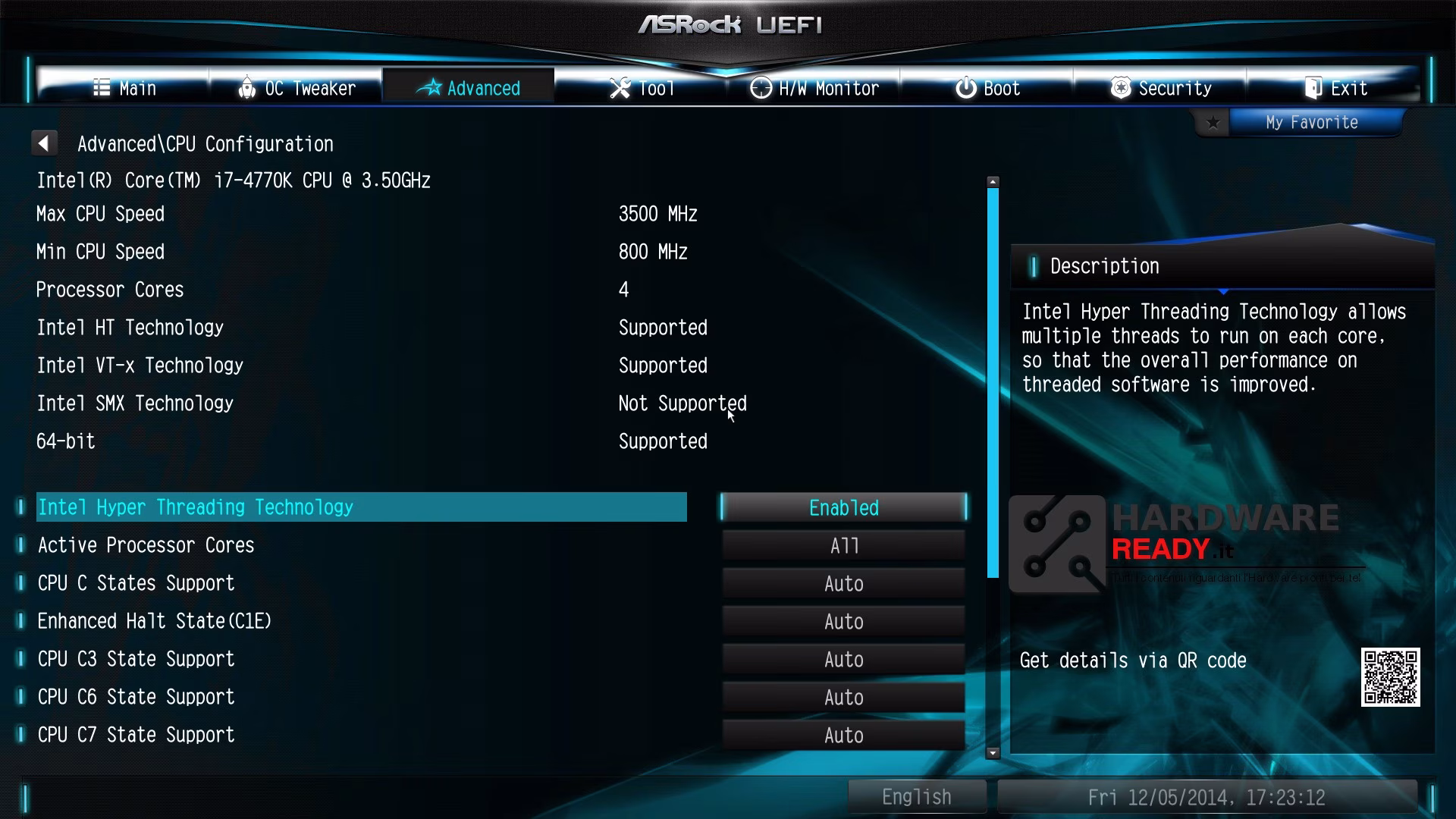

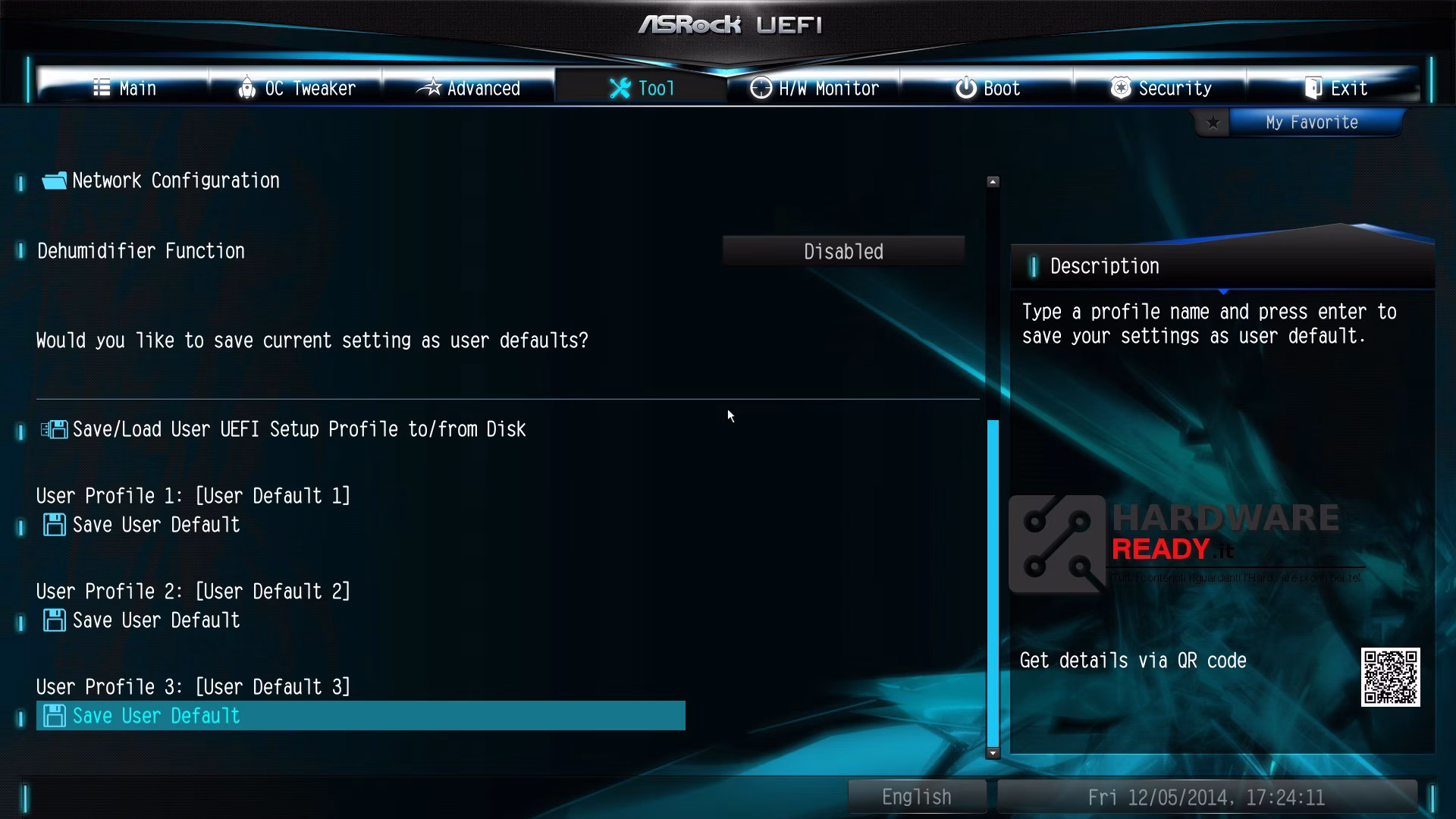

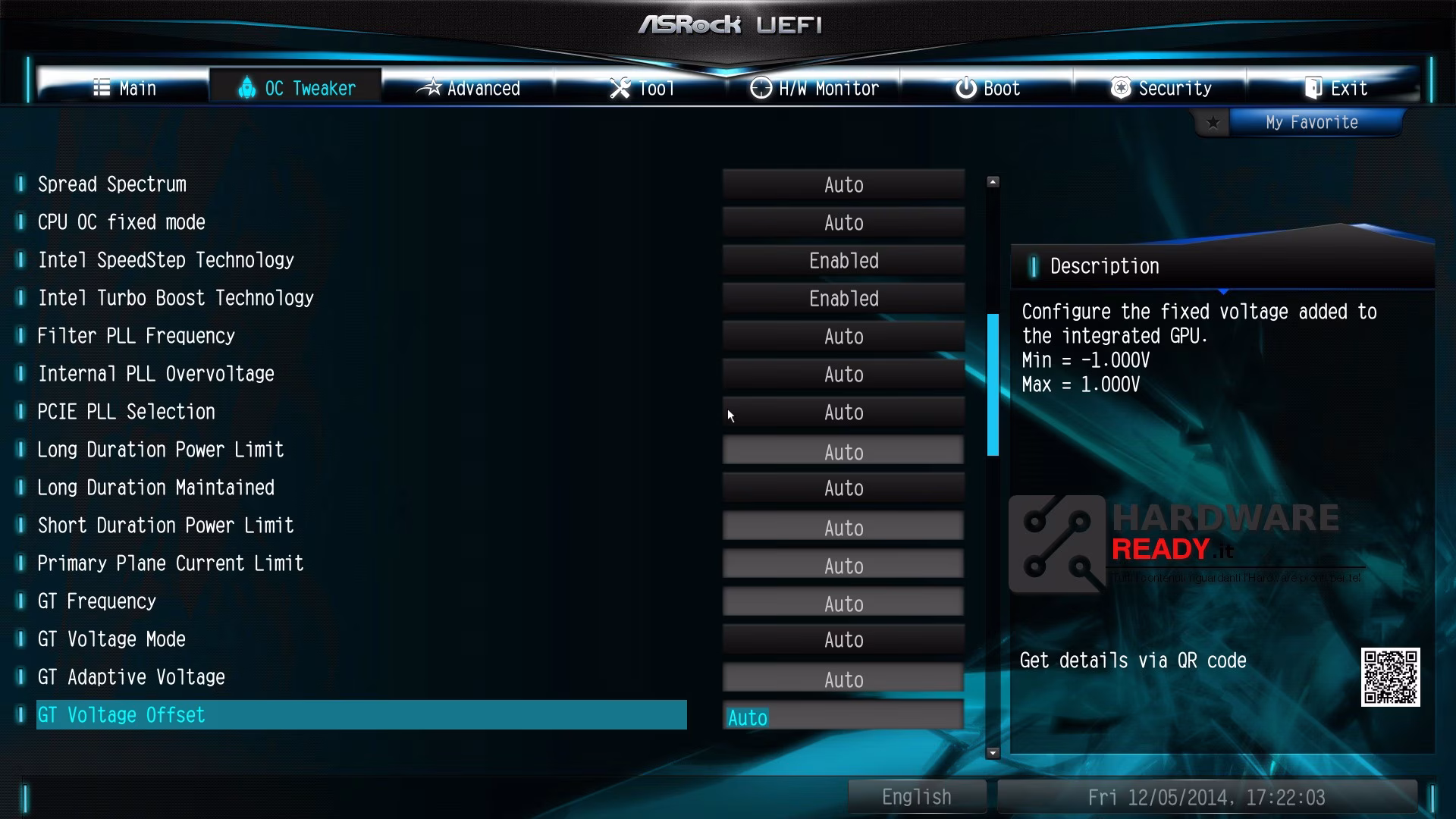

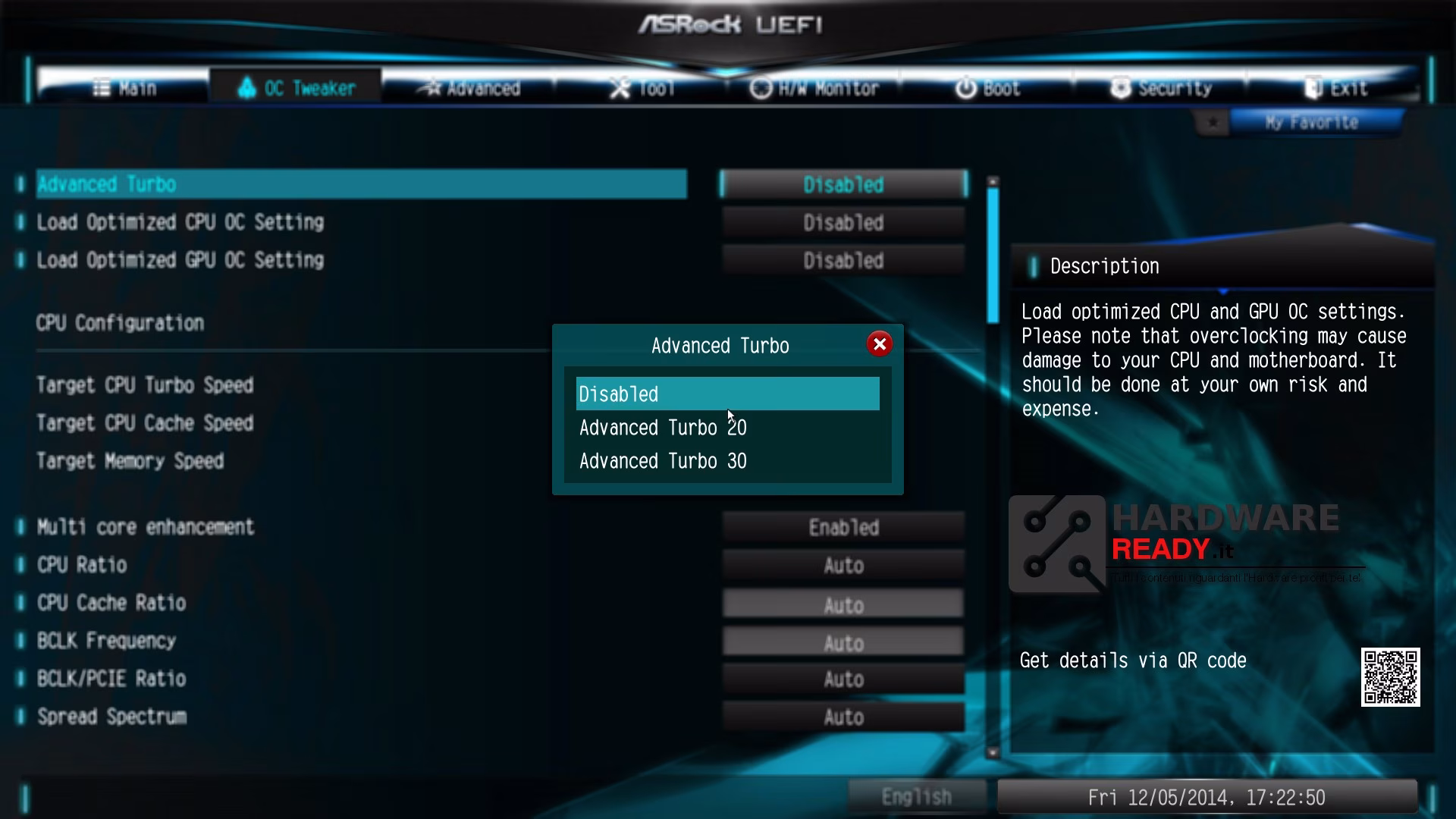

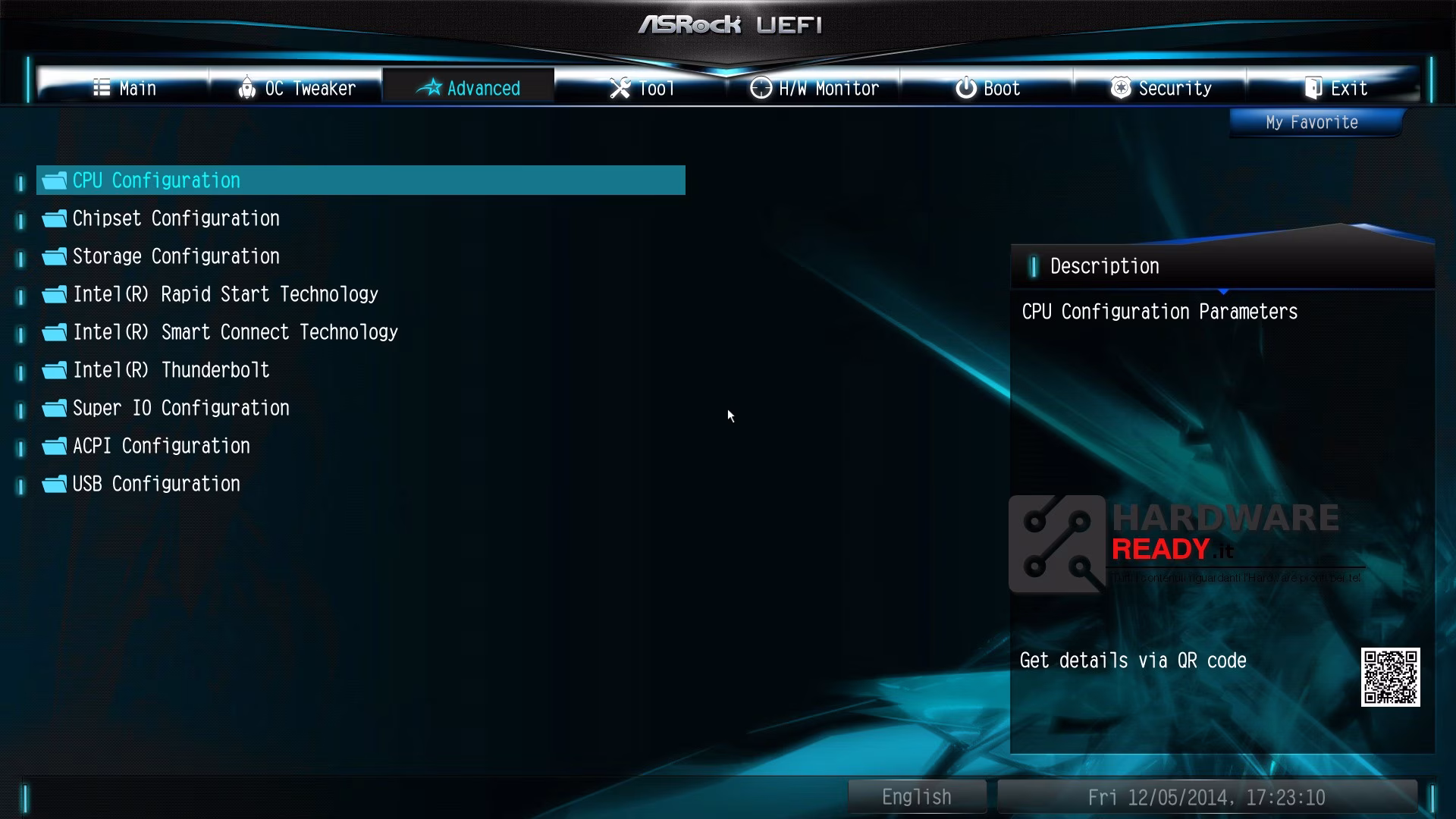

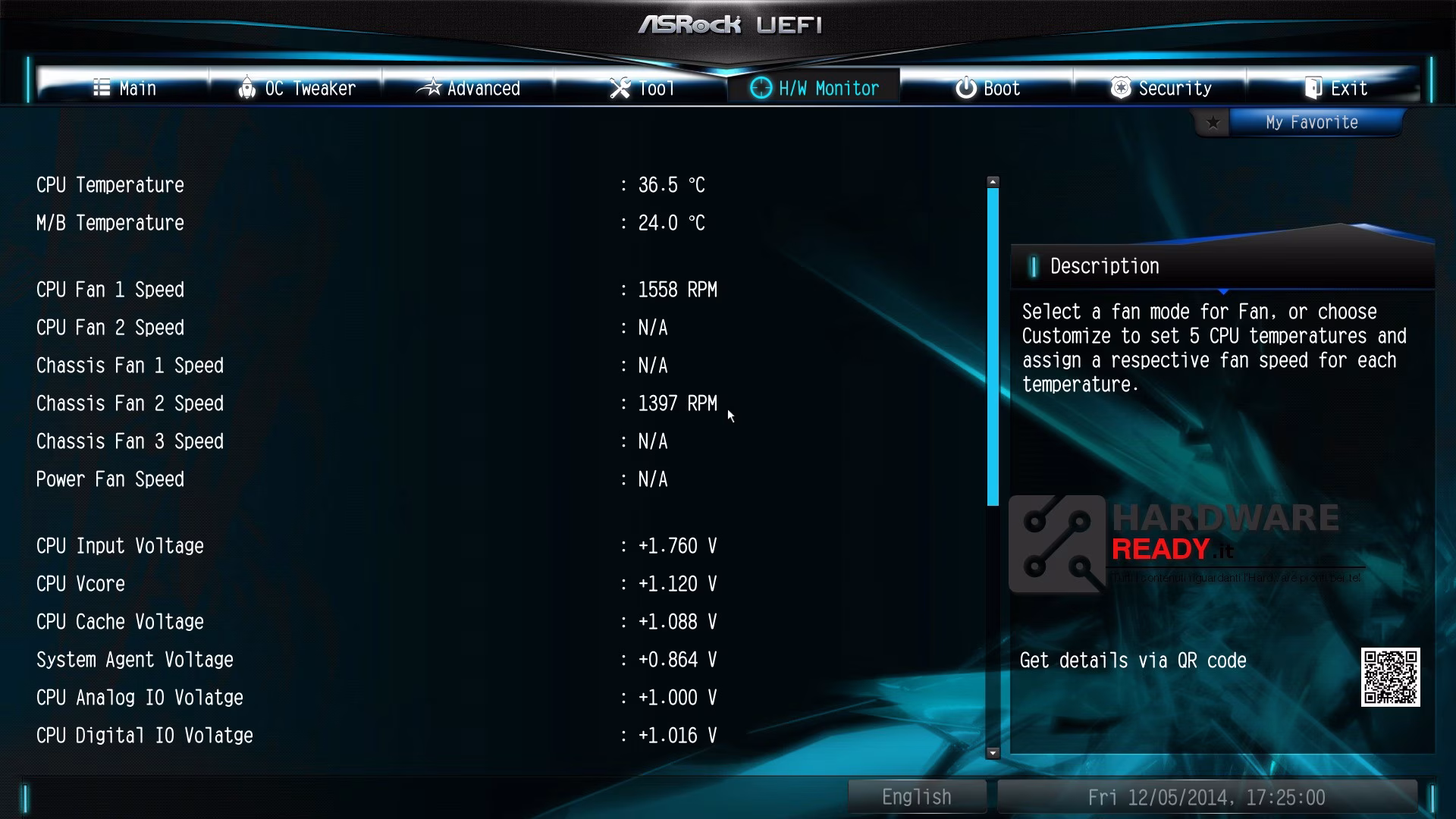

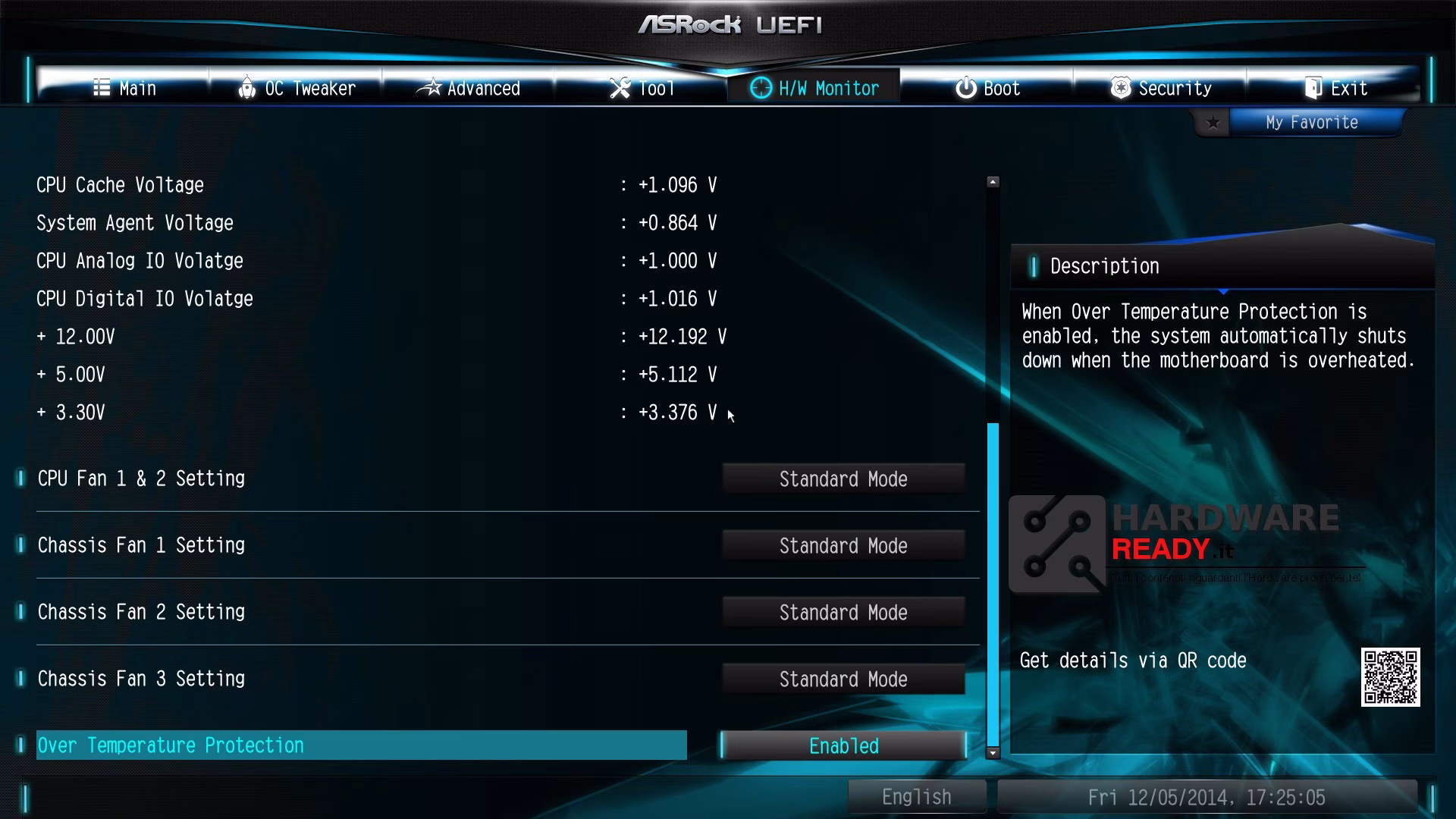

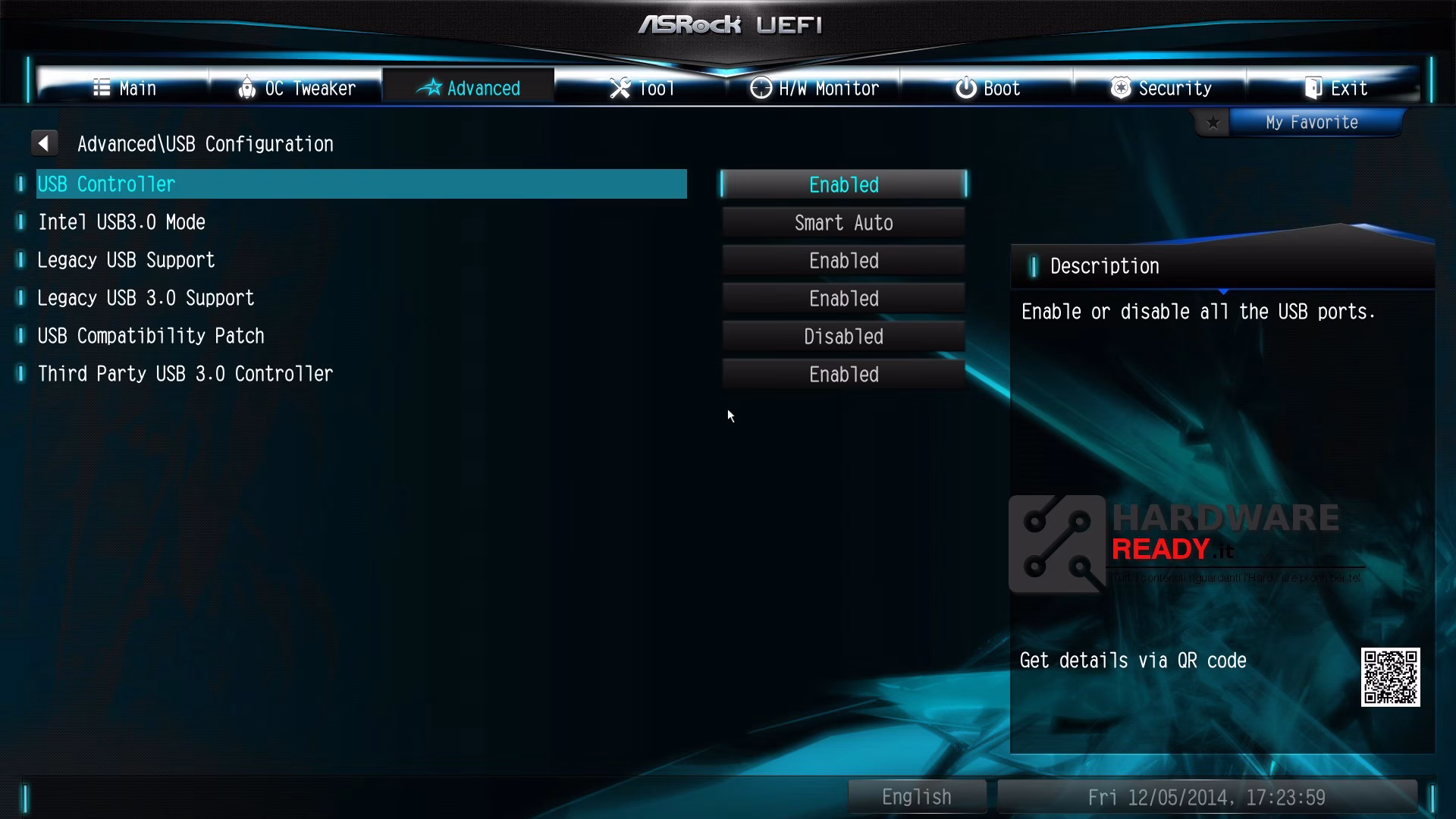

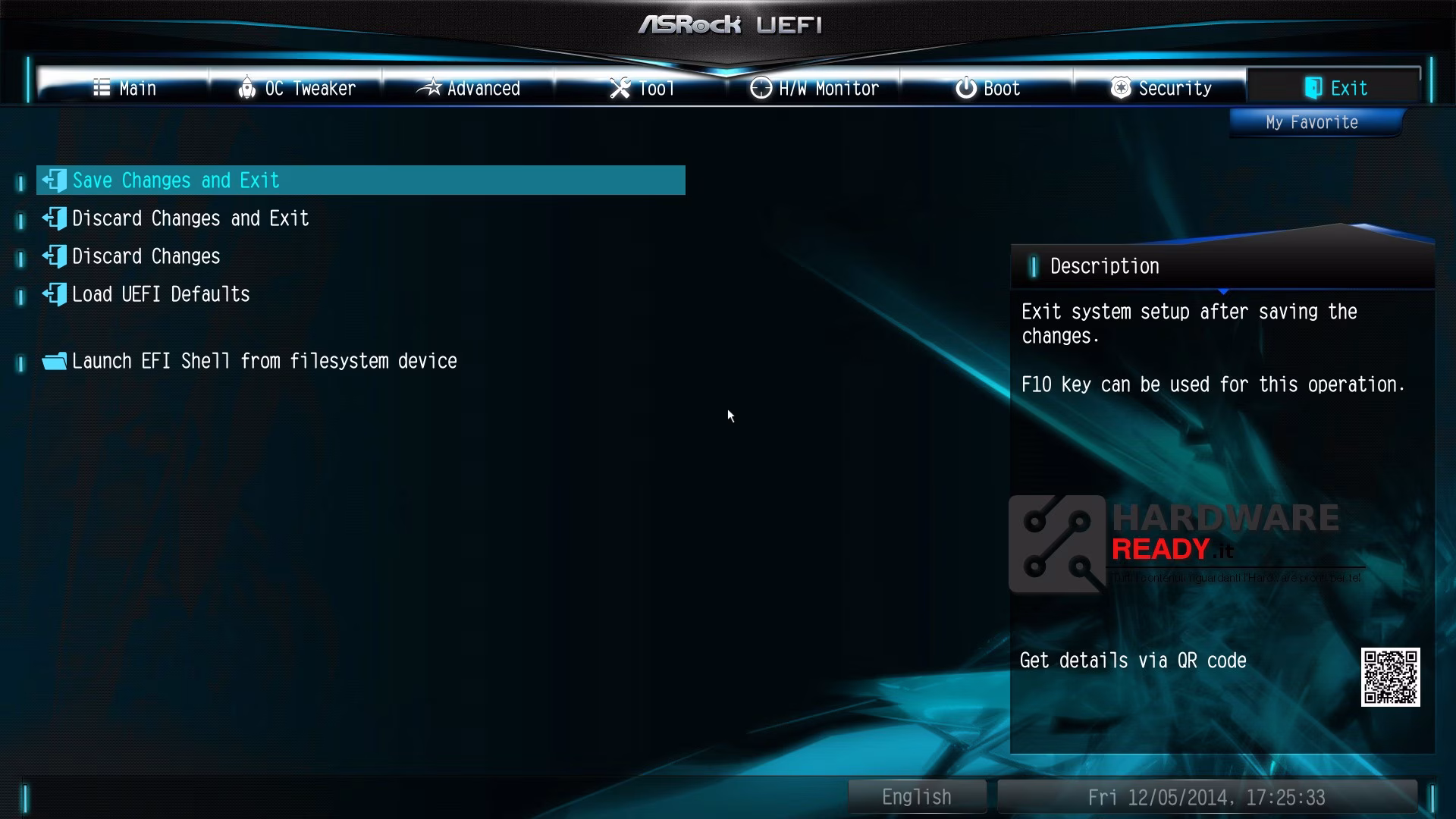

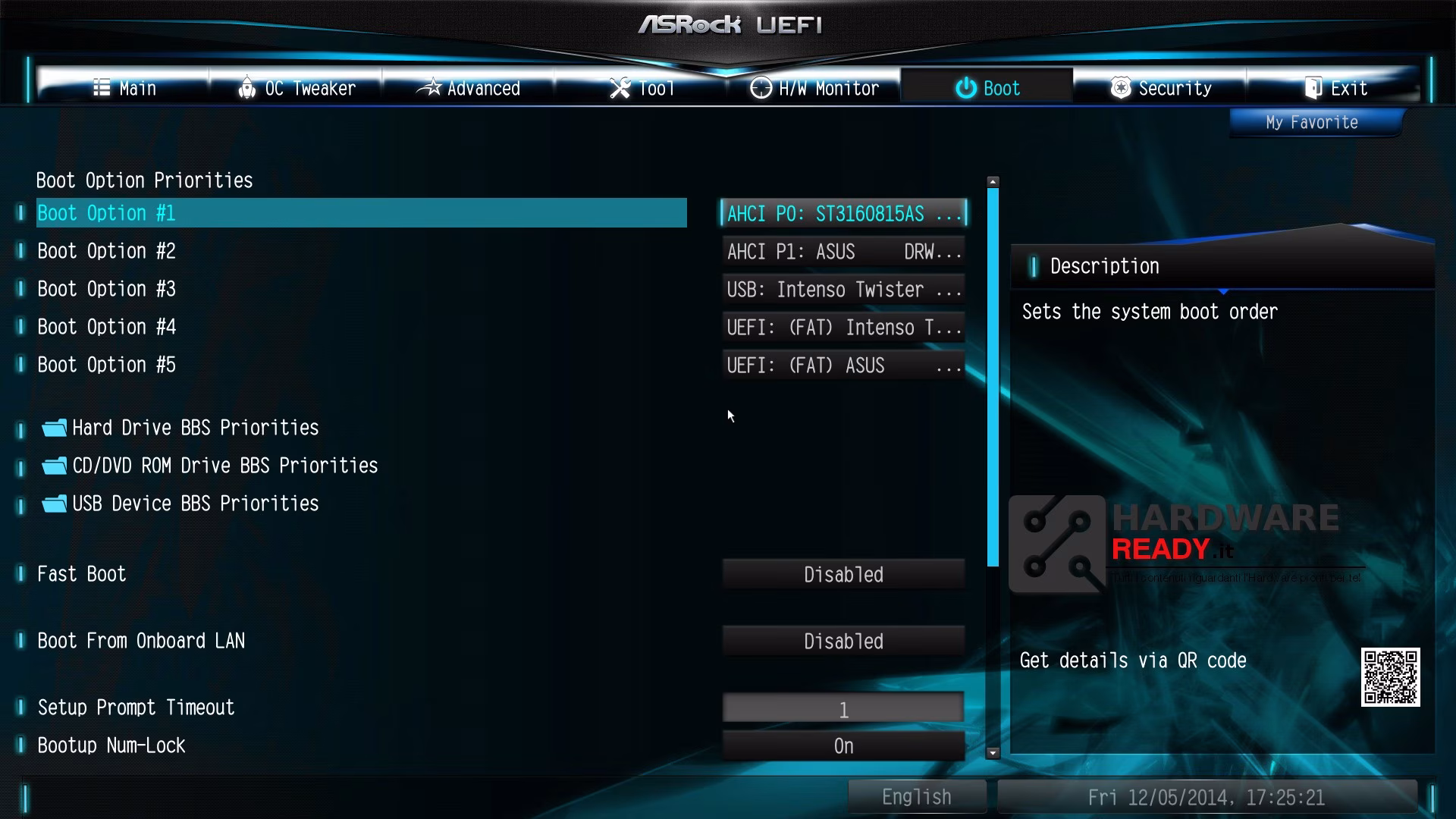

Molto bello e completo il BIOS UEFI di colorazione azzurro/nero dominante, si nota subito che la risoluzione video è alta e ben definita, non risulta semplice e sgranata come altri BIOS. Ovviamente gode di un’infinità di configurazioni personalizzabili e di profili pre-impostati di Overclock e gestione delle ventole, il tutto a vantaggio di chi non ha dimestichezza ed esperienza in questo campo, per fare un piccolo Overclock Daily senza grosse pretese basta selezionarlo. Il tutto con un Design sobrio che nasconde un grosso potenziale.

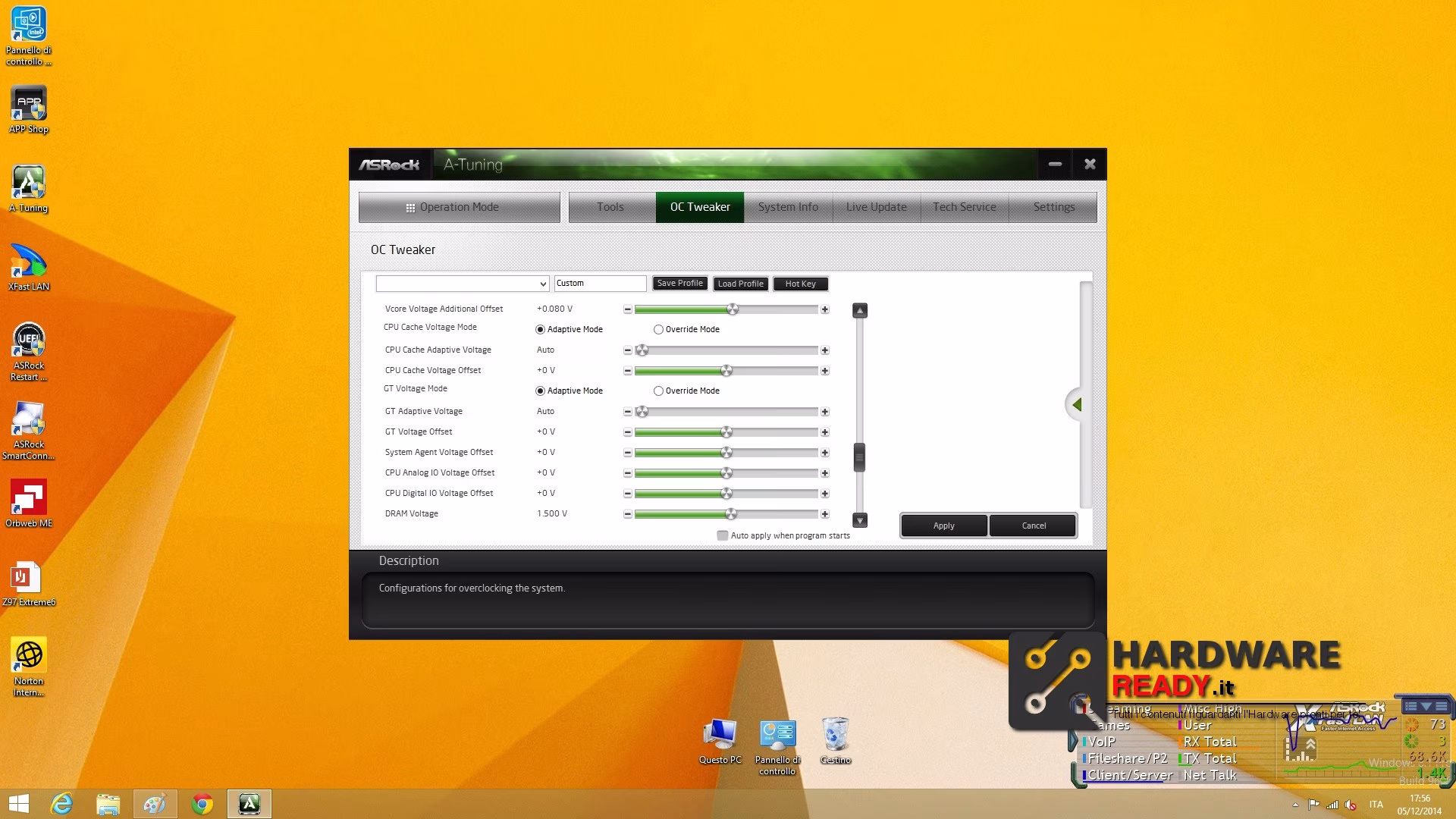

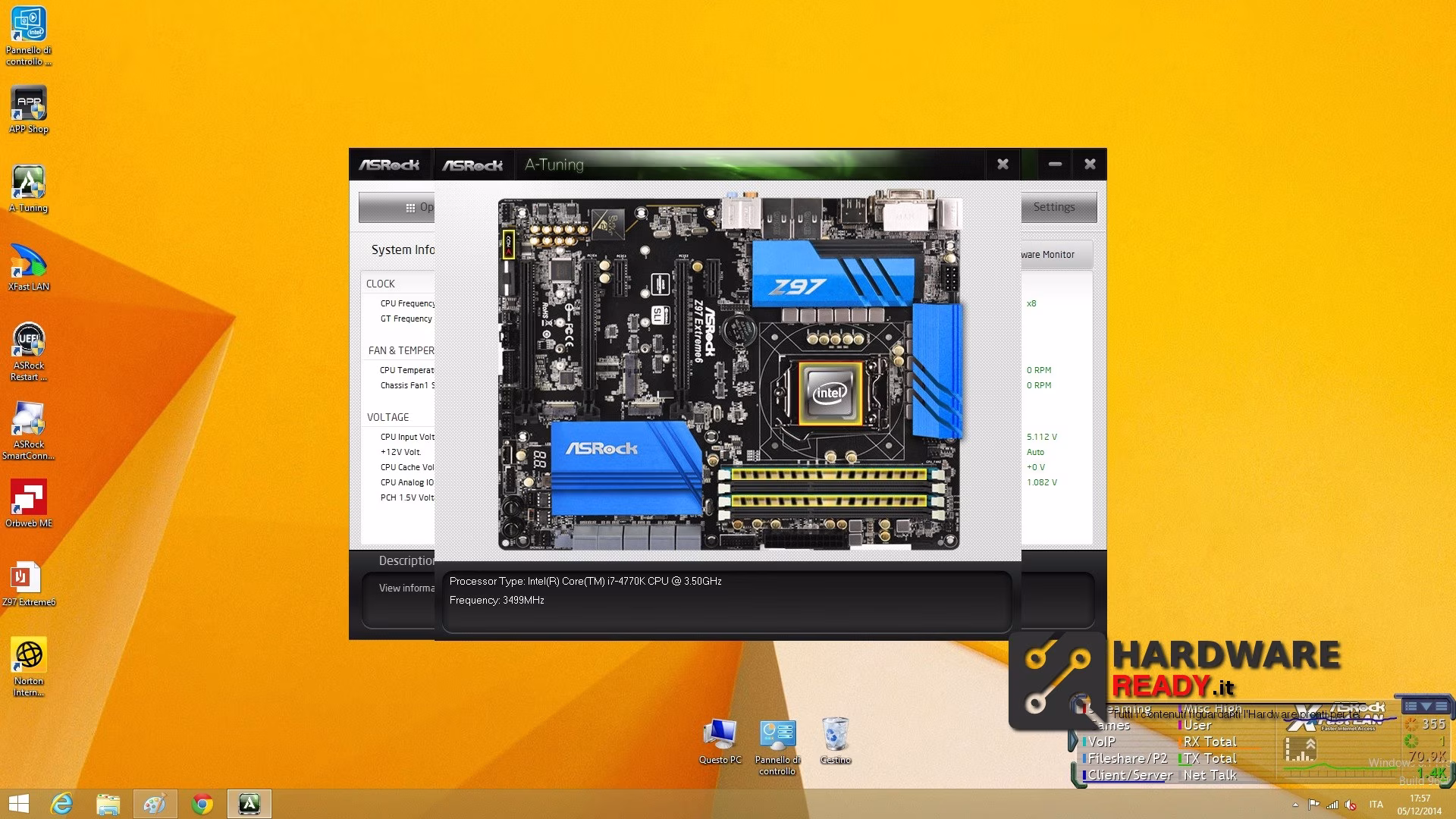

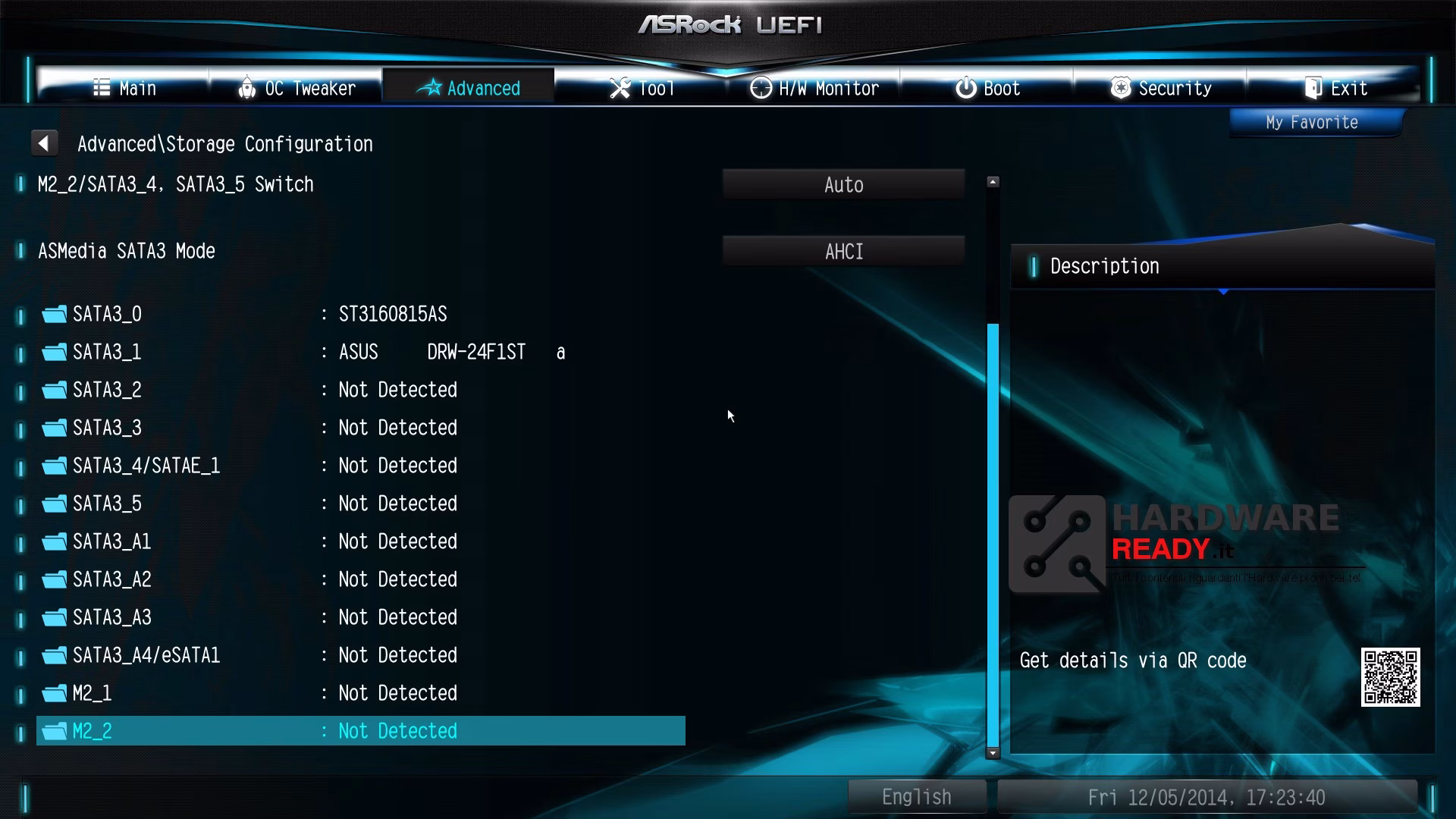

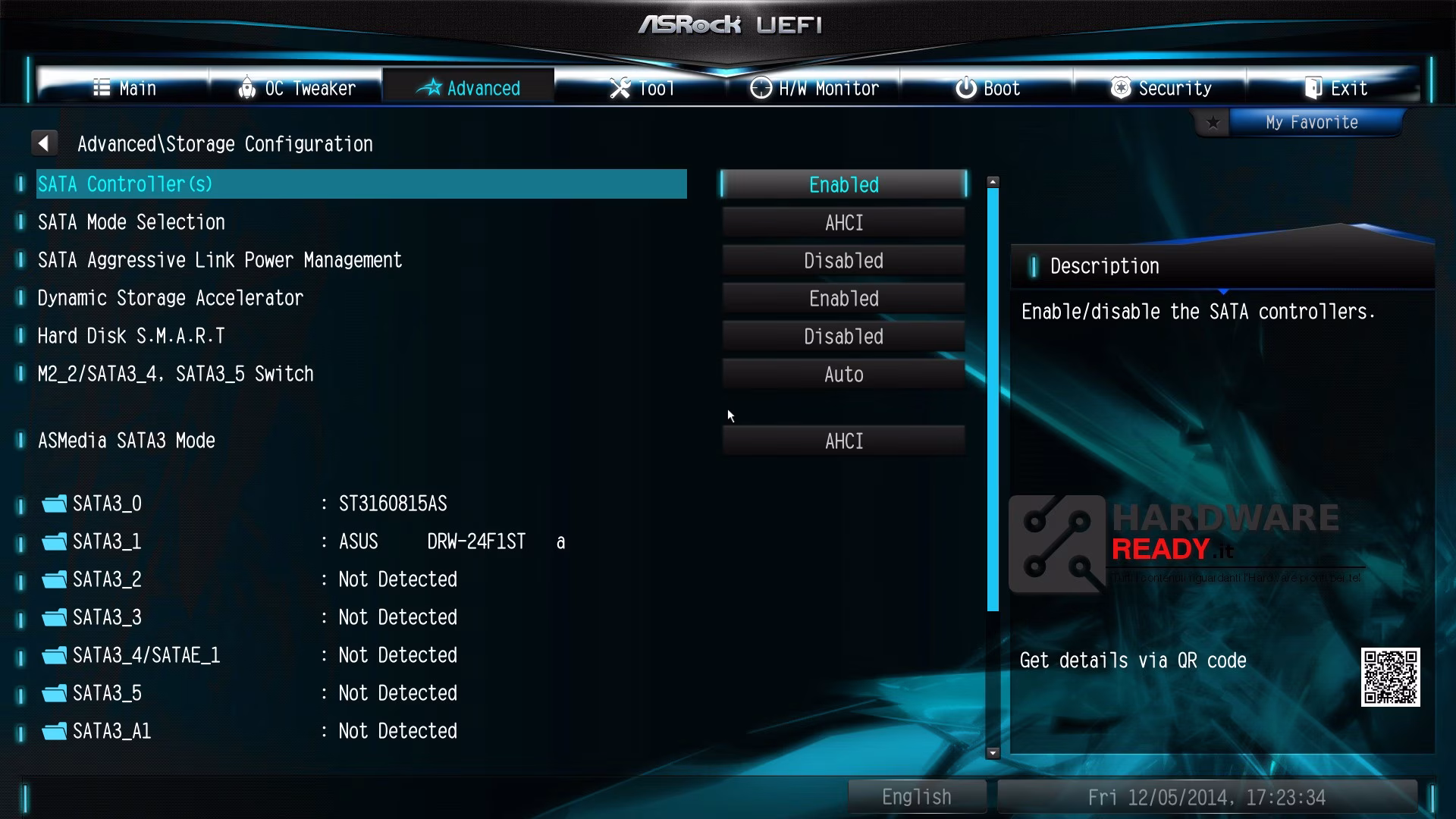

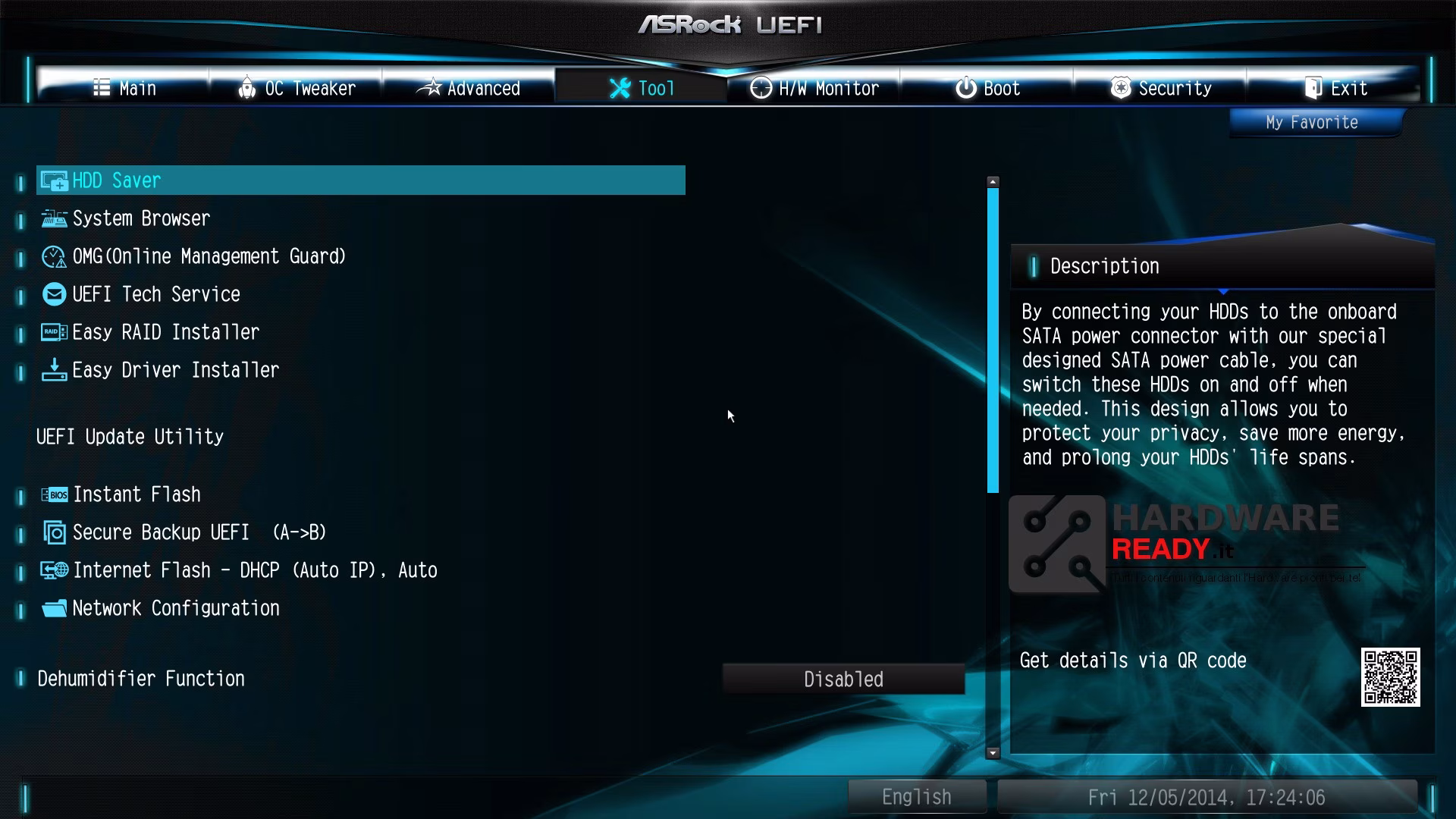

La Suite completa per tutte le configurazioni ed impostazioni ed in basso a destra abbiamo attivato ASRock Fast LAN che monitora e migliora l’esperienza di navigazione.

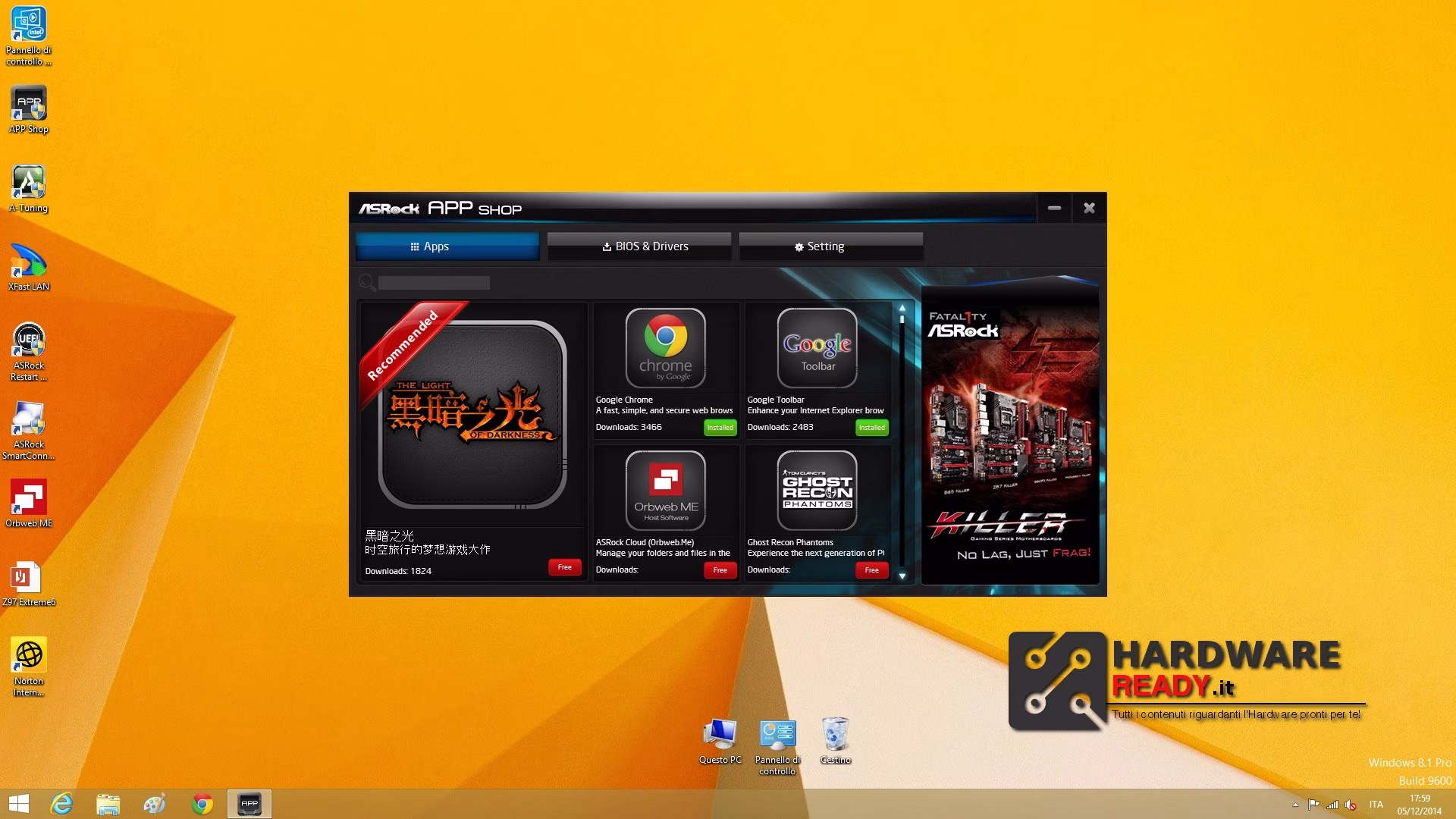

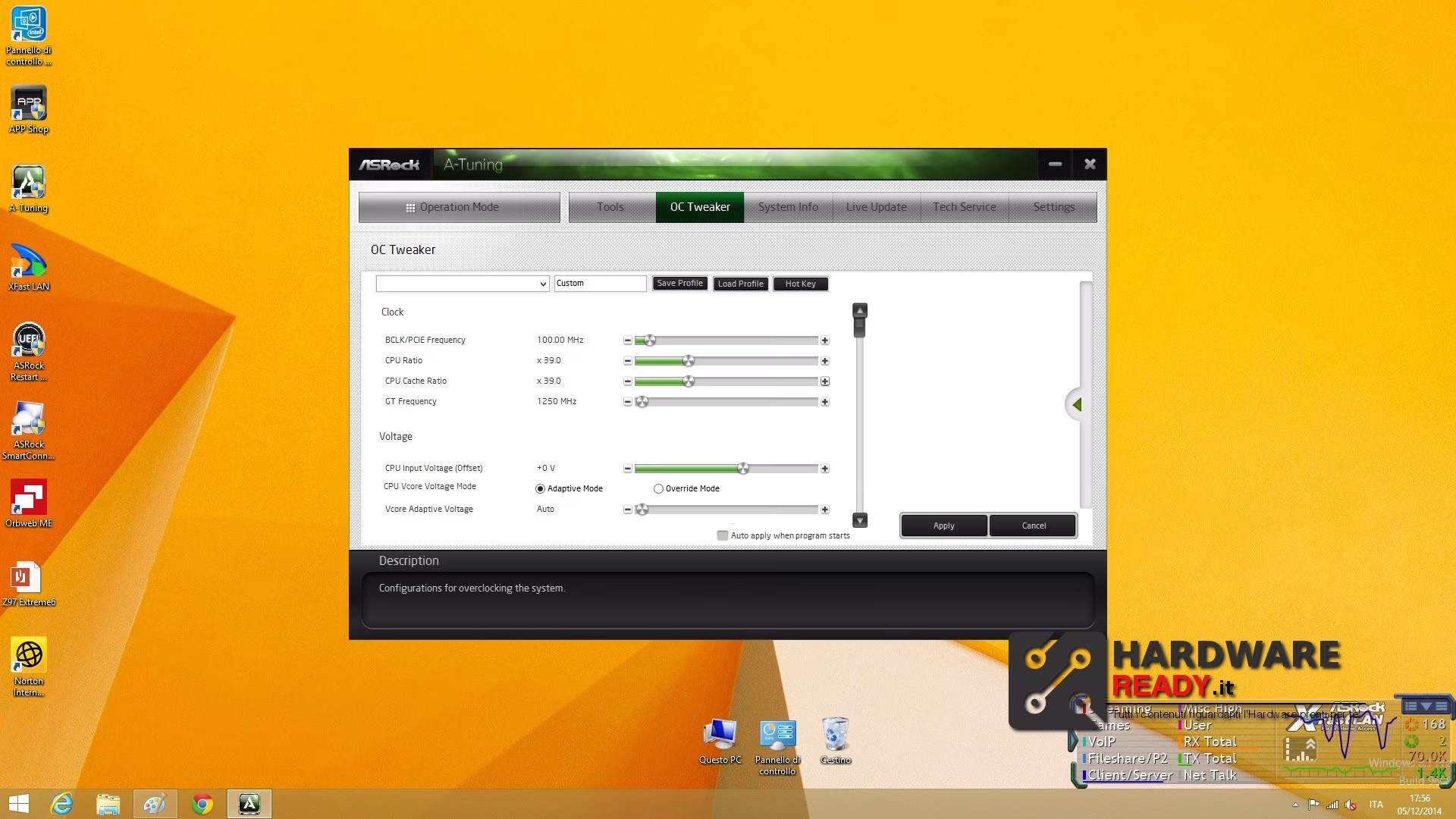

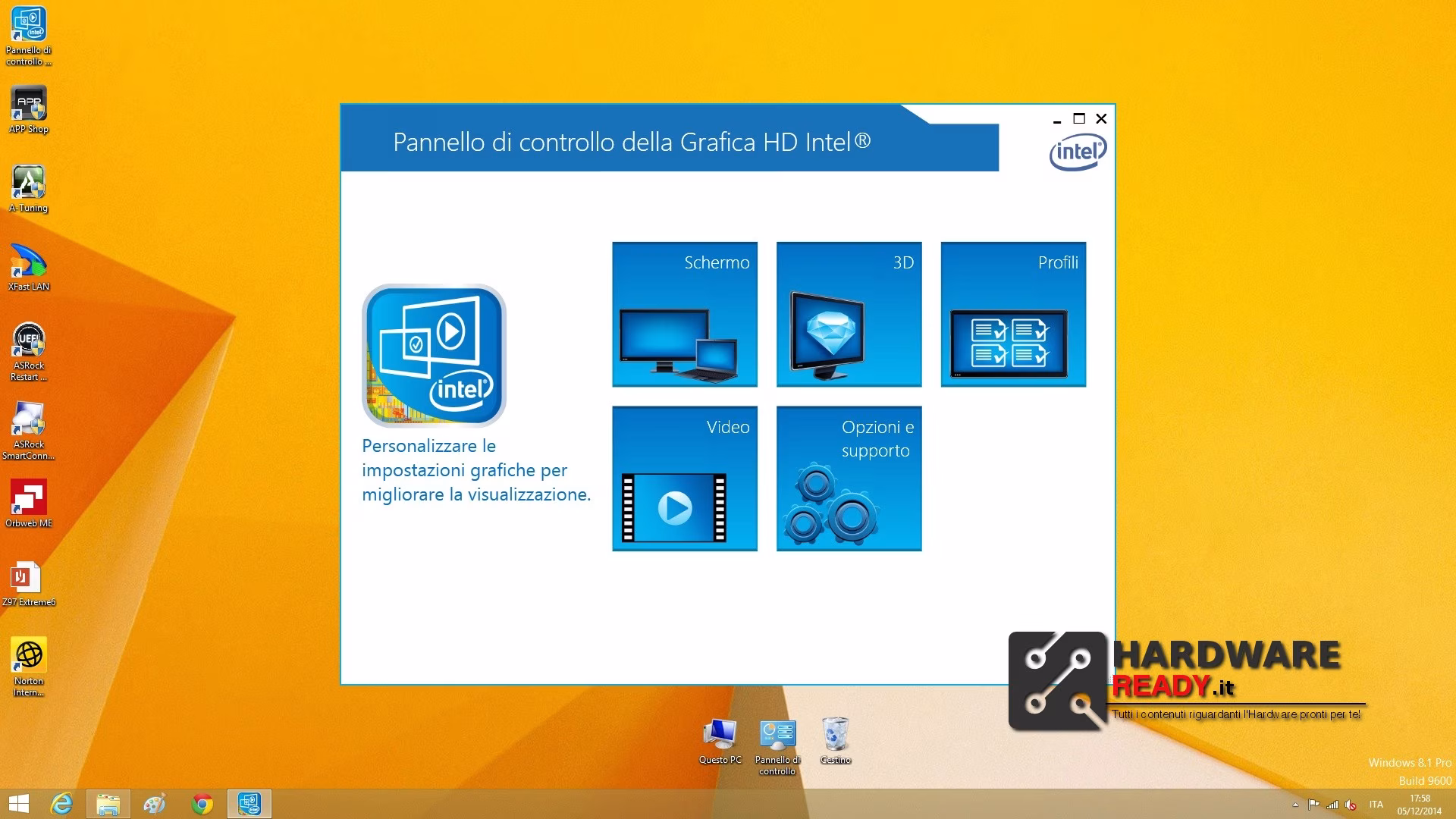

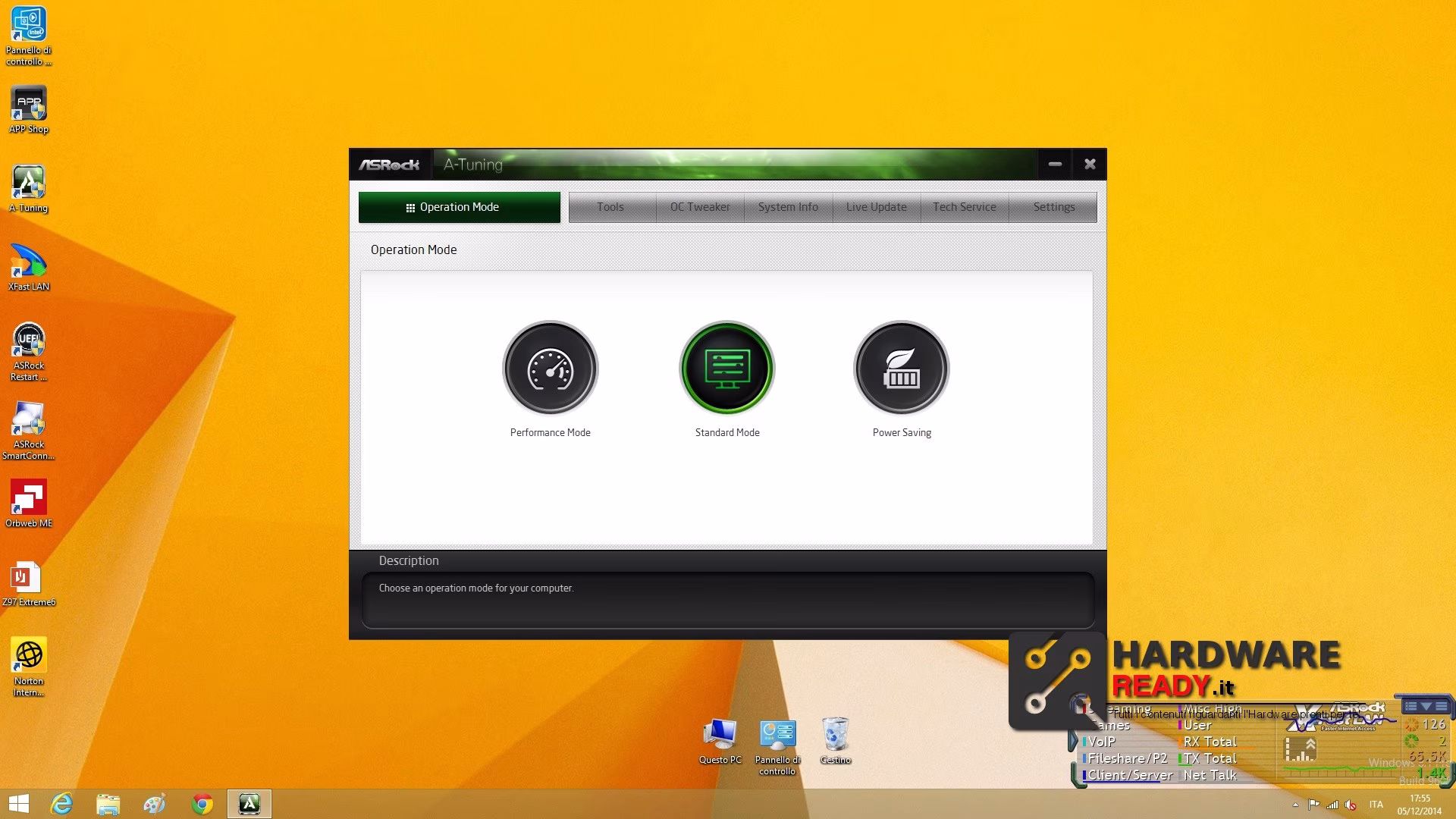

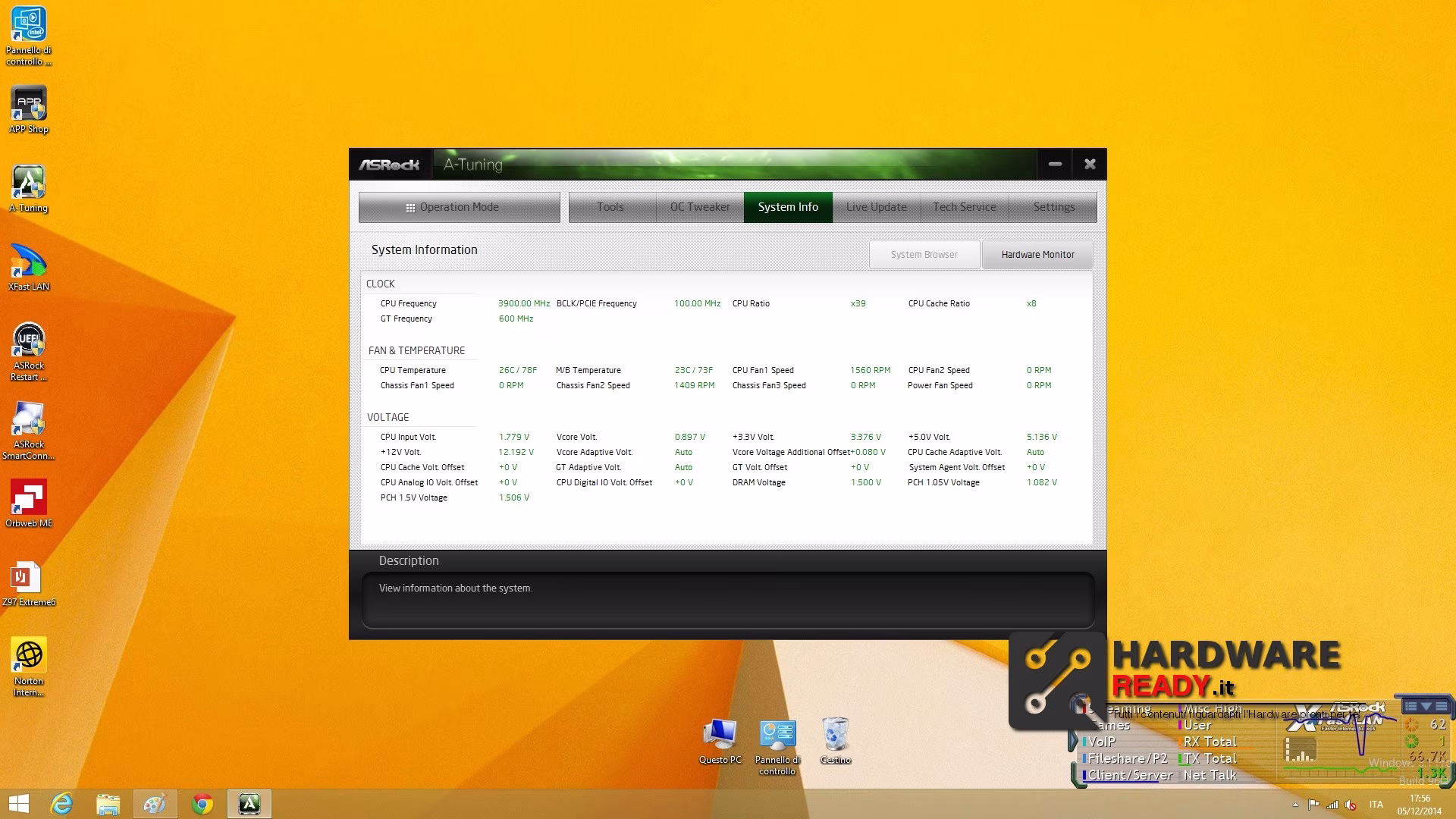

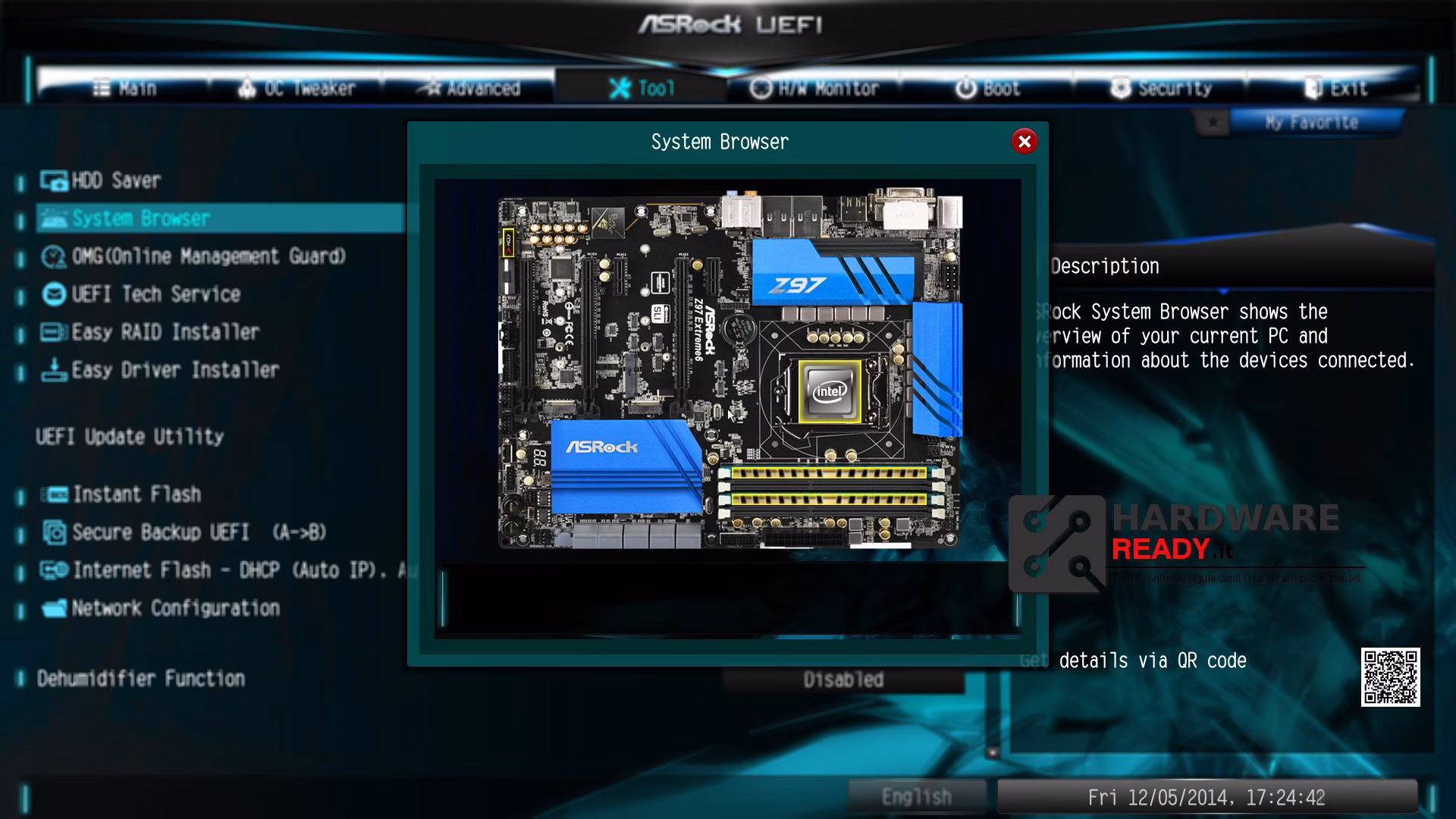

In fine i Software di gestione grafica Intel, ASRock APP Shop ed il software molto essenziale ma funzionale “Restart to UEFI” che vi riporta al BIOS in seguito al riavvio.
ASRock inoltre offre ai propri clienti Cloud gratuito per un periodo di tre anni, anche su smartphone, e APP Shop nella quale si trovano un sacco di utili applicazioni.
.png)
Ecco la configurazione utilizzata nei Test:
Ecco i risultati dei Test:
Nel complesso è un prodotto valido, buona qualità costruttiva ed i componenti utilizzati, i dissipatori XXL in alluminio forniscono un’adeguata dissipazione soprattutto alla buona sezione di alimentazione 12+2 fasi con high-side e low-side MOSFET. Quest’ultima si presta molto bene a fare Overclock, lo si evince anche dal BIOS UEFI completo e ben strutturato, oltre che definito graficamente, con diversi profili di OC Daily pre-impostati che permetto di farlo anche agli utenti meno esperti e navigati nel campo.
La connettività è incredibilmente completa per tutti i gusti: 10 porte SATA ruotate di 90 gradi; 1 SATA Express; due M.2 slot di cui 1 Ultra M.2 fino a 32 Gbps; 6 USB 3.0 sul pannello I/O; compatibilità con i dispositivi Thunderbolt. Fantastico! Molto più ampia di quella che ci offrono alcune MB blasonate a prezzi molto superiori a questa.
I bottoni di l’accensione e reset con il display del Debug a LED sono posizionati nella parte bassa della scheda madre, ma ben fatti e molto utili.
Ottimo lo spazio tra le PCI-Express che in caso di SLI/Crossfire aiuterebbe la dissipazione del calore emanato dalle schede video.
La sezione Audio Purity Sound 2 è gestita da un chip ALC1150 con protezione EMI e condensatori Nichicon da 600 Ohm, il tutto isolato dal resto della scheda madre.
Sui 150€ è uno dei migliori prodotti in commercio, davvero un’ottimo lavoro quello di ASRock a cui va un plauso ed un ringraziamento per il sample fornitoci.
