Oggi siamo qui a parlavi della nuova Asus Maximus VIII Hero, scheda madre ATX delle famiglia R.O.G. ormai arrivata alla sua ottava generazione.

Basata sul nuovo chipset Intel, ovvero Z170 (LGA 1151), Maximus Hero supporta la sesta generazione delle loro CPU e memorie RAM DDR4 3600+ MHZ (OC), il tutto corredato da una sezione di alimentazione composta da 10+2 fasi DIGI +VRM, 10 per la CPU e 2 per le memorie.

Andiamo a scoprirla nel dettaglio!

• CPU
  Intel® for 6^th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
  Supports Intel® 14 nm CPU
  Supports Intel® Turbo Boost Technology 2.0

• Chipset Skylake Z170
• Memoria
  4 x DIMM, Max. 64GB, DDR4 3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/
  2800(O.C.)/2666(O.C.)/2400(O.C.)/2133(O.C.) MHz Non-ECC, Un-buffered Memory
  Dual Channel Memory Architecture
  Supports Intel® Extreme Memory Profile (XMP)
  * Hyper DIMM support is subject to the physical characteristics of individual CPUs.
  * Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).

• Grafica
  Integrated Graphics Processor- Intel® HD Graphics support
  Multi-VGA output support : HDMI/DisplayPort 1.2 ports
  – Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz
  – Supports DisplayPort with max. resolution 4096 x 2304 @ 60 Hz
  Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™

• Supporto Multi-GPU
  Supports NVIDIA® Quad-GPU SLI™ Technology
  Supports AMD 3-Way CrossFireX™ Technology

• Slot di Espansione
  2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
  1 x PCIe 3.0/2.0 x16 (x4 mode)
  3 x PCIe 3.0/2.0 x1

• Storage
  1 x M.2 x4 Socket 3with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & PCIE mode)
  2 x SATA Express port, gray, , compatible with 2 x SATA 6.0 Gb/s ports
  6 x SATA 6Gb/s port(s)
  Support Raid 0, 1, 5, 10
  Supports Intel® Smart Response Technology
  ASMedia® ASM1061 controller :
  2 x SATA 6Gb/s port(s), black

• LAN
  Intel® I219V
  Anti-surge LANGuard

• Porte USB
  Intel® Z170 chipset :
  6 x USB 3.0 port(s) (2 at back panel, +blue, 4 at mid-board)
  ASMedia® USB 3.1 controller :
  2 x USB 3.1 port(s) (2 at back panel, +black+red, Type-C)

• Caratteristiche Overclock
  Extreme Engine Digi+ :
  – MicroFine Alloy Chokes
  – NexFET™ Power Block MOSFET
  – 10K Black Metallic Capacitors
  Mem TweakIt
  ROG Extreme OC kit :
  – Reset button
  – Subzero Sense
  – LN2 Mode
  ROG RAMDisk



La confezione è solida, robusta, piacevole alla vista, e come ormai Asus ci ha insegnato con tutti i suoi prodotti R.O.G., il suo colore predominante è il rosso.

Sul fronte della scatola troviamo, il nome del modello della scheda madre, e quelle che sono le caratteristiche principali e più importanti, come nome del chipset, CPU supportato e supporto alle tecnologie multi GPU.

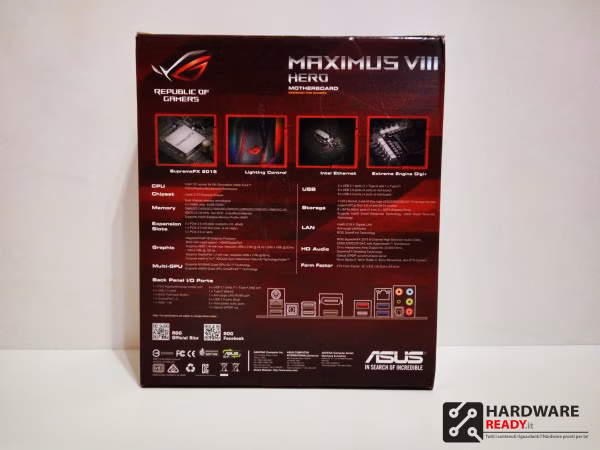

Sulla parte posteriore invece troviamo una descrizione più completa di tutte le varie caratteristiche della scheda, come la frequenza delle RAM supportate, numero e tipo di slot di espansione ecc..

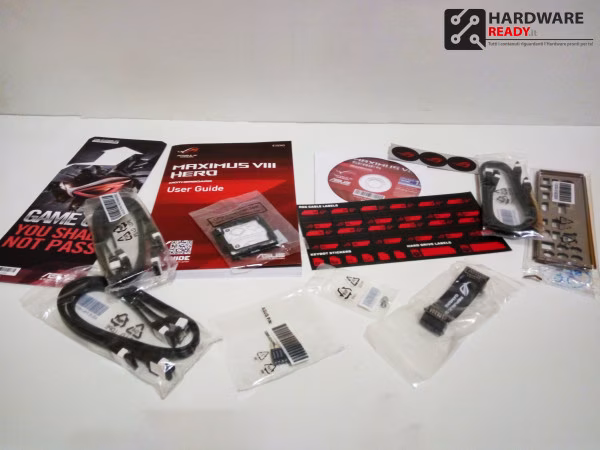

All’interno, oltre ovviamente alla scheda madre, troviamo il solito bundle presente all’interno di ogni confezione Asus.

Come sempre esso è davvero completo, ed è composto da:

• cd installazione driver e software;
• manuale di utilizzo;
• 6x Cavi Sata 6Gb/s;
• tool per l’installazione della CPU;
• Asus Q-Shield;
• SLI bridge;
• vite fissaggio SSD M.2;
• Sticker R.O.G.;
• 1×12 etichette per cavi Sata;
• 1 door hanger in stile ROG.

Dopo ormai diversi anni, Asus ha deciso di revisionare e di svecchiare il design delle schede madri R.O.G..

La casa Taiwanese ha finalmente abbandonato la riuscita accoppiata di colori rosso e nero, per un qualcosa di più elegante.

Il PCB della Maximus VIII Hero è rimasto sempre nero, mentre i vari heatsink sono di colore argento e grigio, con qualche accento di rosso qua e là. Il pannello I/O posteriore, e la parte dedicata all’audio sono ricoperte da un armor di colore nero.

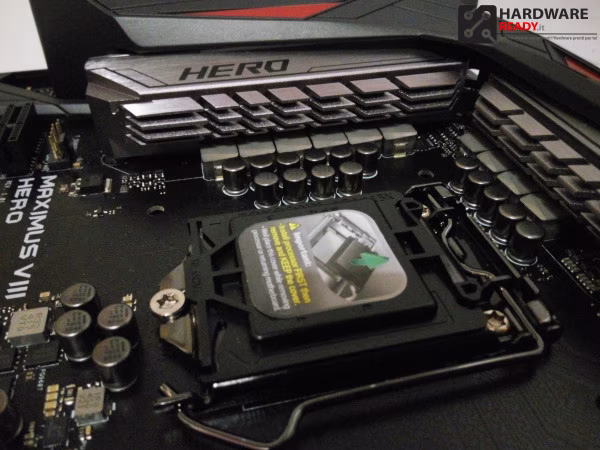

Come detto in precedenza, la Maximus VIII Hero si basa sul nuovo socket Intel, ovvero LGA 1151, quindi supporta le CPU di sesta generazione Intel.

L’alimentazione è affiancata da 10+2 fasi digitali DIGI+ VRM, come detto in precedenza 10 per la CPU e 2 per le memorie. Asus in questa scheda ha adottato i condensatori Black Metallic 10k, in grado di erogare 60A, per una durata media di circa 10.000 ore.

La Hero supporta massimo 4 banchi di RAM DDR4, alle frequenze di 3800 (O.C) / 3733 (O.C.) / 3600 (O.C.) / 3500 (O.C.) /3466 (O.C) / 3400 (O.C.) / 3333 (O.C.) / 3300 (O.C.) / 3200 (O.C.) / 3000 (O.C.) / 2800 (O.C.) / 2666 (O.C.) / 2400 (O.C.) / 2133. Completo supporto per la seconda versione dell’Intel Extreme Memory Profile.

Inoltre troviamo anche tre porte PCI Express 3.0 (16x, 8x, 4x), e altre tre porte PCI Express 3.0 1x.

Le fasi vengono ben dissipate da due heatsink, collegati tra di loro tramite un heatpipe. Anche il PCH viene raffreddato passivamente tramite heatsink, e in quest’ultimo è presente il logo R.O.G illuminato tramite led RGB.

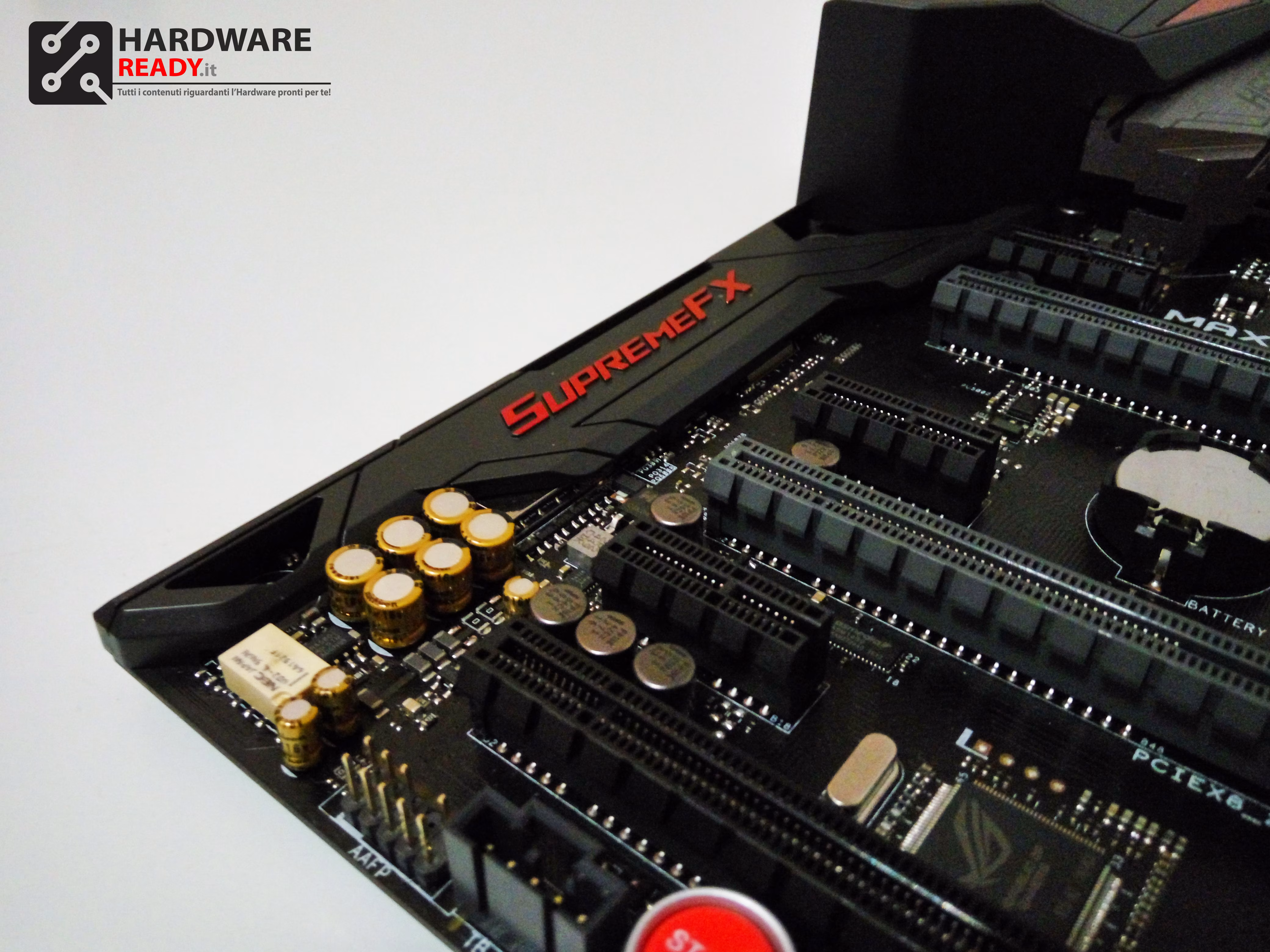

Anche per la nuova serie R.O.G. Asus ha adottato il chip audio SupremeFX. Arrivato alla versione 2015, garantisce un audio di alta qualità con supporto fino a 8 canali, il tutto isolato dal resto dei componenti in modo da non creare interferenze.

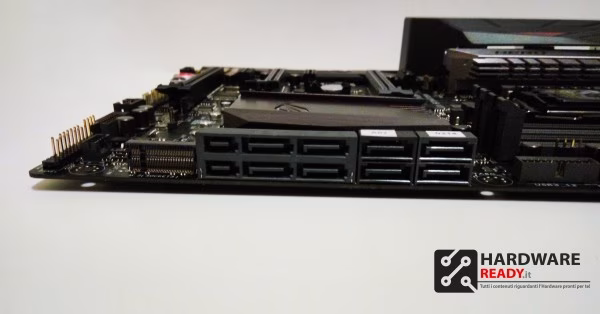

Nella parte destra della Maximus VIII Hero, troviamo otto porte Sata 6Gb/s che, grazie al chipset Z170, sono tutte collegate al chipset Intel. Presente anche il connettore per gli SSD M.2

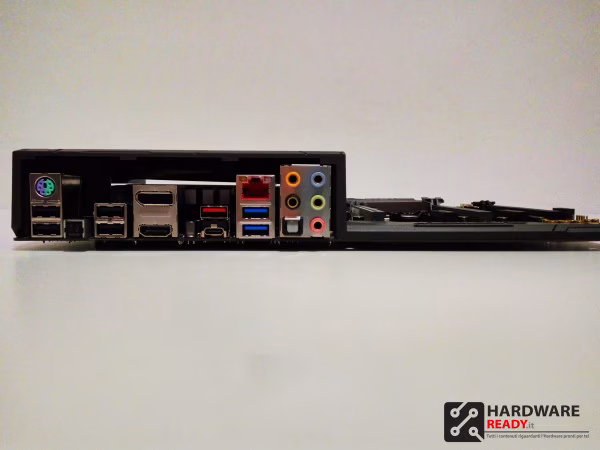

Sul pannello I/O posteriore troviamo una porta PS/2, quattro USB 3.0, tre USB 3.1 (una type-c), una porta Ethernet Gigabit, una uscita audio ottica, quattro uscite audio analogiche e una in entrata.

Se si usa la scheda video integrata nelle CPU, le opzioni per l’uscita video integrate nelle Maximus VIII Hero sono due, un HDMI e un Display Port.



L’interfaccia del BIOS è identica a quella di qualsiasi altra scheda madre della famiglia R.O.G. Molto semplice ed intuitivo, ci permette di controllare e cambiare qualsiasi parametro, in modo da ottenere il meglio dal nostro sistema.

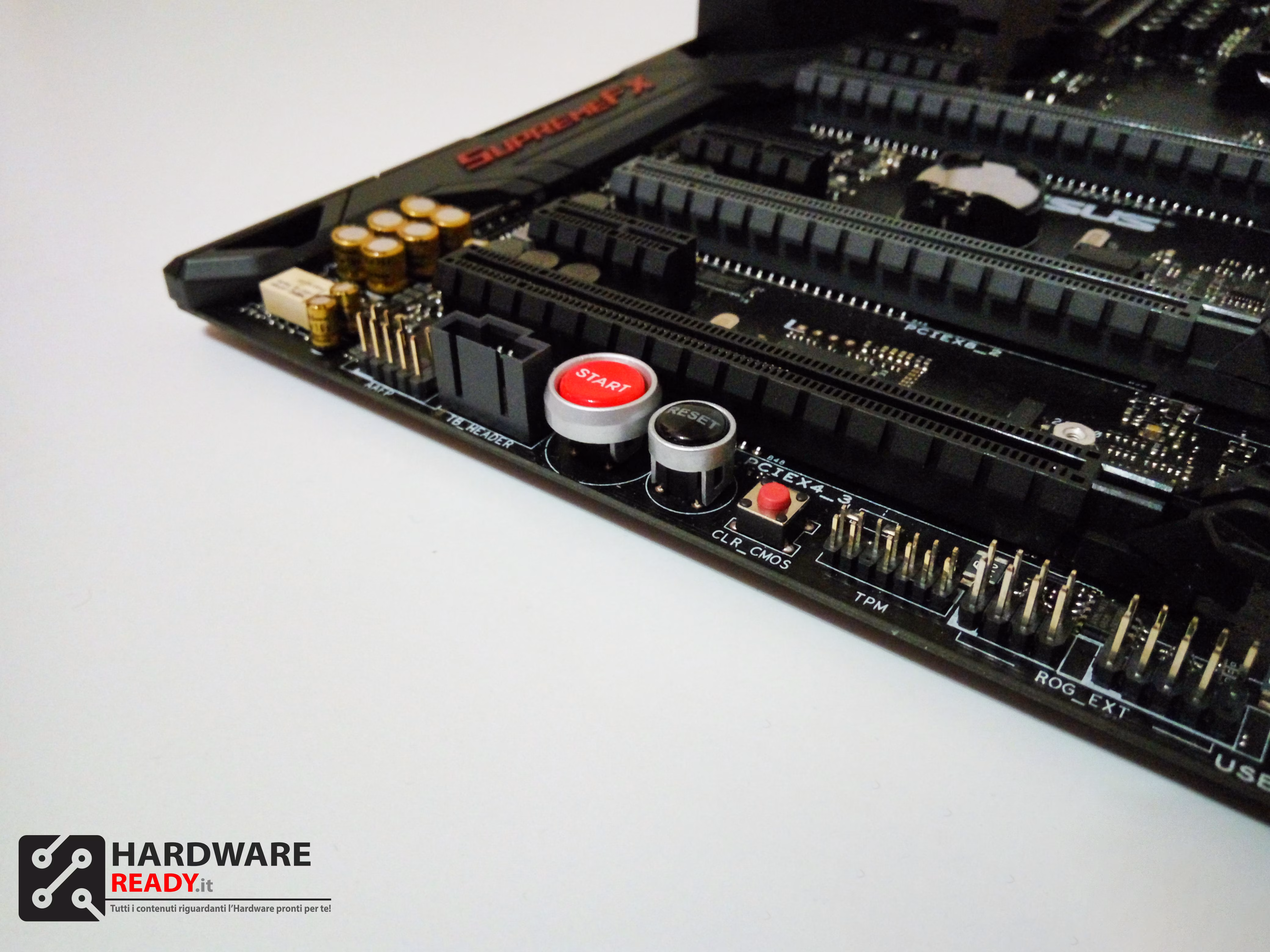

Le schede madri della serie R.O.G., oltre che essere pensate per il gaming, sono anche progettate per gestire l’overclock, infatti questa Maximus VIII Hero, è perfetta per chi cerca un overclock giornaliero, per poter avere prestazioni maggiori, o per chi, tramite metodi di raffreddamento meno convenzionali, cerca di spingere il proprio hardware al limite.

Configurazione di prova

CPU: Intel Core I5 6600K

Scheda Madre: Asus Maximus VIII Hero Z170

RAM: Corsair Vengance LPX 2666 MHz

GPU: Intel HD 530

Alimentatore: Antec True Power 650w

SSD: Transcende 256GB

Case: Dimastech Easy Mini

S/O: Windows 10 Pro 64 bit

Intel Extreme Tuning

Cinebench R15

Cinebench R11.5

Asus Maximus VIII Hero, è una scheda madre davvero ottima. Ideale sia per chi vuole giocare e per chi vuole cimentarsi nell’overclock, la Hero offre moltissime features in grado di accontentare tutti.

Offre una connettività a 360 gradi, infatti abbiamo un abbondante numero di porte Sata per poter collegare quanti più SSD o hard disk vogliamo, presente inoltre l’entrata M.2, e non mancano di certo le USB 3.1.

Il bios è realizzato molto bene, semplice ed intuitivo, possiamo controllare e modificare ogni parametro del nostro sistema in modo da farlo rendere al meglio.

La Maximus VIII Hero è attualmente disponibile al prezzo di 230€ circa, e per quello che è in grado di offrire, il prezzo è più che adeguato, e per altro si aggiudica 5 stelle su 5.

Un ringraziamento ad Asus per il Sample fornitoci.
