Oggi siamo qui a parlavi della nuova Asus Maximus VIII Ranger, scheda madre ATX delle famiglia R.O.G. ormai arrivata alla sua ottava generazione.

Basata sul nuovo chipset Intel, ovvero Z170 (LGA 1151), Maximus Ranger supporta la sesta generazione delle loro CPU e memorie RAM DDR4 3600+ MHZ (OC), il tutto corredato da una sezione di alimentazione composta da 10+2 fasi DIGI +VRM, 10 per la CPU e 2 per le memorie.

Andiamo a scoprirla nel dettaglio!

• CPU
  Intel® for 6^th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
  Supports Intel® 14 nm CPU
• Chipset
  Build in Intel® Z170
• Memoria
  4 x DIMM, Max. 64GB, DDR4 3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered Memory
  Dual Channel Memory Architecture
  Supports Intel® Extreme Memory Profile (XMP)
• Front Side Bus
• Grafica
  Integrated Graphics Processor- Intel® HD Graphics support
  Multi-VGA output support : HDMI/DisplayPort 1.2 ports
  – Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz
  Maximum shared memory of 512 MB
• Supporto Multi-GPU
  Supports NVIDIA® Quad-GPU SLI™ Technology
  Supports NVIDIA® 2-Way SLI™ Technology
  Supports AMD Quad-GPU CrossFireX™ Technology
  Supports AMD 3-Way CrossFireX™ Technology
  Supports AMD 2-Way CrossFireX Technology
• Slot di Espansione
  2 x PCIe 3.0/2.0 x16 (x16 or dual x8, gray)
  1 x PCIe 3.0/2.0 x16 (max at x4 mode, black)
  3 x PCIe 3.0/2.0 x1 (x1 mode, black)
• Storage
  1 x M.2 Socket 3, black, with M Key design, type 2242/2260/2280/22110 storage devices support (Supports both SATA & PCIE SSD)
  6 x SATA 6Gb/s port(s), gray,
  2 x SATA Express port
  Support Raid 0, 1, 5
  Intel® Rapid Storage Technology supports
  Supports Intel® Smart Response Technology
• LAN
  Intel® I219V
  Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
  Anti-surge LANGuard
• Audio
  – Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
  Audio Feature :
  – SupremeFX Shielding™ Technology
  – DTS Connect
  – Optical S/PDIF out port(s) at back panel
  – Sonic SenseAmp
  – Sonic Studio
  – Sonic Radar II
• Porte USB
  ASMedia® USB 3.1 controller :
  1 x USB 3.1 port(s) (1 at back panel, +black, Type-C)
  ASMedia® USB 3.1 controller :
  1 x USB 3.1 port(s) (1 at back panel, red, Type-A)
  Intel® Z170 chipset :
  6 x USB 3.0 port(s)
  Intel® Z170 chipset :
  8 x USB 2.0 port(s) (4 at back panel, +black, 4 at mid-board)
• Workstation Feature
  3 x PCIe x 16 slot(s)
  USB BIOS Flashback
• OC Panel
  – ROG_EXT port：1 x 18-1 pin data connection port
• Caratteristiche Overclock
  ROG Extreme OC kit :
  – Start button
  – Reset button
  – LN2 Mode
  KeyBot
  – XMP
  – Direct Key
  UEFI BIOS features :
  – Tweakers’ Paradise
  – ROG SSD Secure Erase
  – Graphic Card Information Preview
  ROG RAMDisk
  GameFirst III
  BIOS Flashback
  USB BIOS Flashback
• Porte I/O Posteriori
  1 x PS/2 keyboard/mouse combo port(s)
  1 x DisplayPort
  1 x HDMI
  1 x LAN (RJ45) port(s)
  1 x USB 3.1 (black)Type-C
  1 x USB 3.1 Type-A
  2 x USB 3.0 (blue) Type-A
  4 x USB 2.0 (one port can be switched to USB BIOS Flashback)
  1 x Coaxial S/PDIF out
  1 x USB BIOS Flashback Button(s)
  1 x 8-channel Audio I/O
• I/O Interne
  1 x AAFP connector
  2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
  2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
  2 x SATA Express connector: gray,
  1 x M.2 Socket 3 with M Key design, type 2242/2260/2280/22110 storage devices support (Supports both SATA & PCIE SSD)
  1 x TPM header
  6 x SATA 6Gb/s connector(s)
  1 x CPU Fan connector(s)
  1 x CPU OPT Fan connector(s) (1 x 4 -pin)
  4 x Chassis Fan connector(s) (4 x 4 -pin)
  1 x Thunderbolt header(s)
  1 x 24-pin EATX Power connector(s)
  1 x 8-pin ATX 12V Power connector(s)
  1 x Front panel connector(s) (1 x 20 -pin)
  1 x Front panel audio connector(s) (AAFP)
  1 x 5-pin EXT_FAN(Extension Fan) connector
  1 x MemOK! button(s)
  1 x Power-on button(s)
  1 x Reset button(s)
  1 x LN2 Mode switch(es)
  1 x Clear CMOS button(s)
  1 x ROG extension (ROG_EXT) header(s)
  1 x 14-1 pin TPM connector
• BIOS
  1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, F9 Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information.
• Gestibilità
  WfM2.0, DMI3.0, WOL by PME, PXE

  Dimensioni Scheda

• ATX Form Factor

La confezione è solida, robusta, piacevole alla vista, e come ormai Asus ci ha insegnato con tutti i suoi prodotti R.O.G., il suo colore predominante è il rosso.

Sul fronte della scatola troviamo, il nome del modello della scheda madre, e quelle che sono le caratteristiche principali e più importanti, come nome del chipset, CPU supportato e supporto alle tecnologie multi GPU.

Sulla parte posteriore invece troviamo una descrizione più completa di tutte le varie caratteristiche della scheda, come la frequenza delle RAM supportate, numero e tipo di slot di espansione ecc..

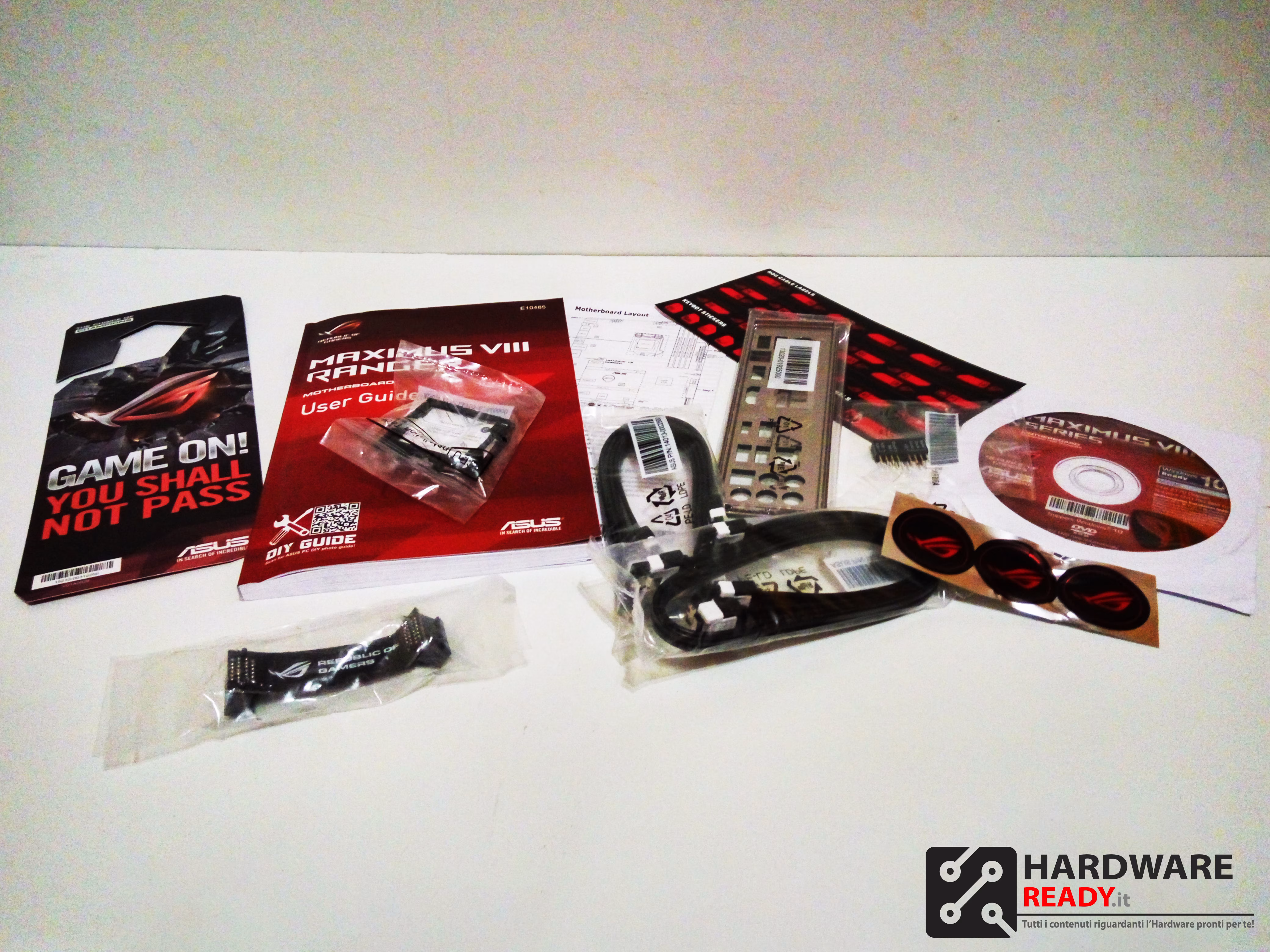

All’interno, oltre ovviamente alla scheda madre, troviamo il solito bundle presente all’interno di ogni confezione Asus.

Come sempre esso è davvero completo, ed è composto da:

• cd installazione driver e software;
• manuale di utilizzo;
• 4x Cavi Sata 6Gb/s;
• tool per l’installazione della CPU;
• Asus Q-Shield;
• SLI bridge;
• vite fissaggio SSD M.2;
• Sticker R.O.G.;
• 1×12 etichette per cavi Sata;
• 1 door hanger in stile ROG.

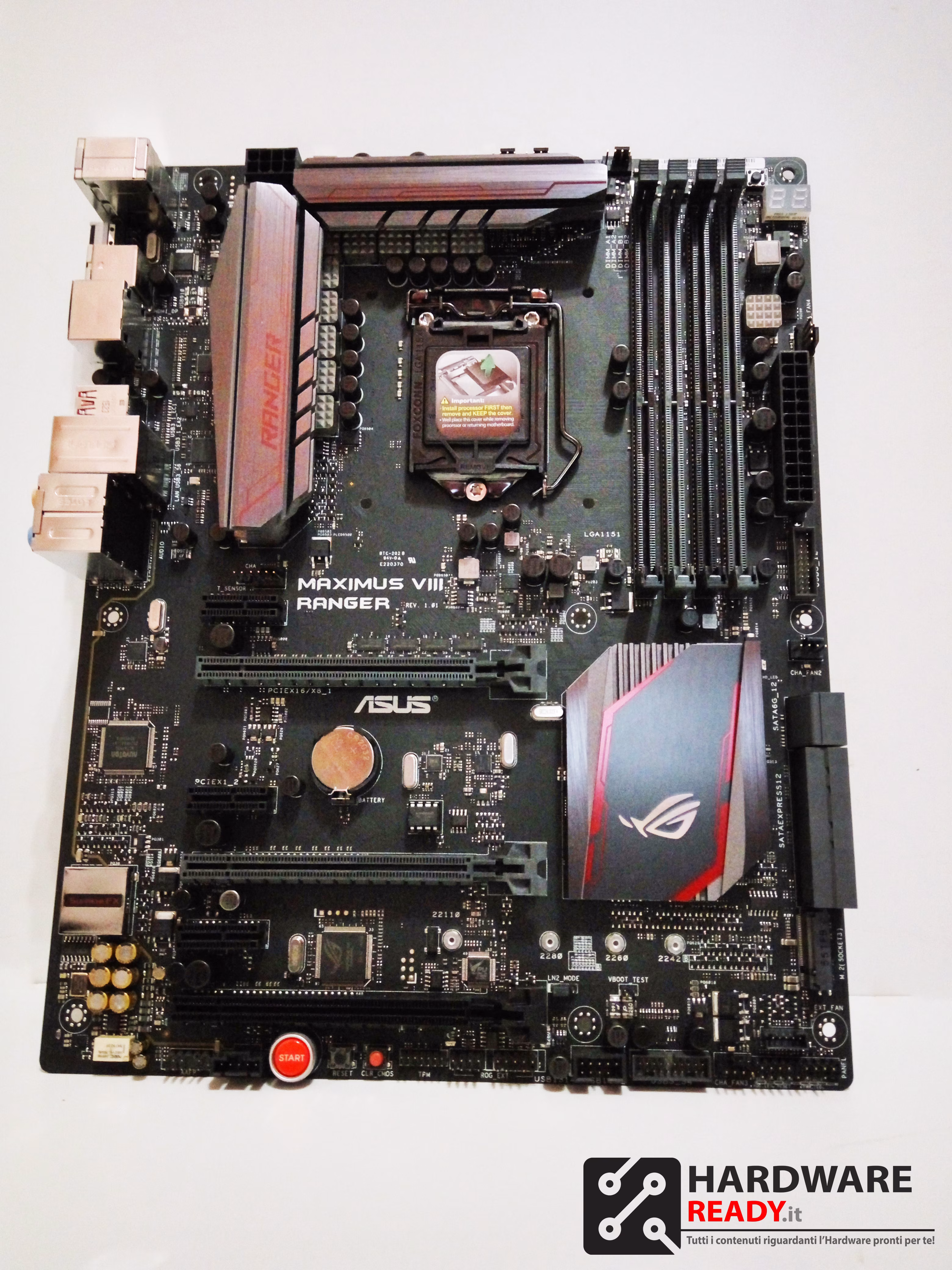

Dopo ormai diversi anni, Asus ha deciso di revisionare e di svecchiare il design delle schede madri R.O.G..

La casa Taiwanese ha finalmente abbandonato la riuscita accoppiata di colori rosso e nero, per un qualcosa di più elegante.

Il PCB della Maximus VIII Ranger è rimasto sempre nero, mentre i vari heatsink sono di colore argento e grigio, con qualche accento di rosso qua e là.

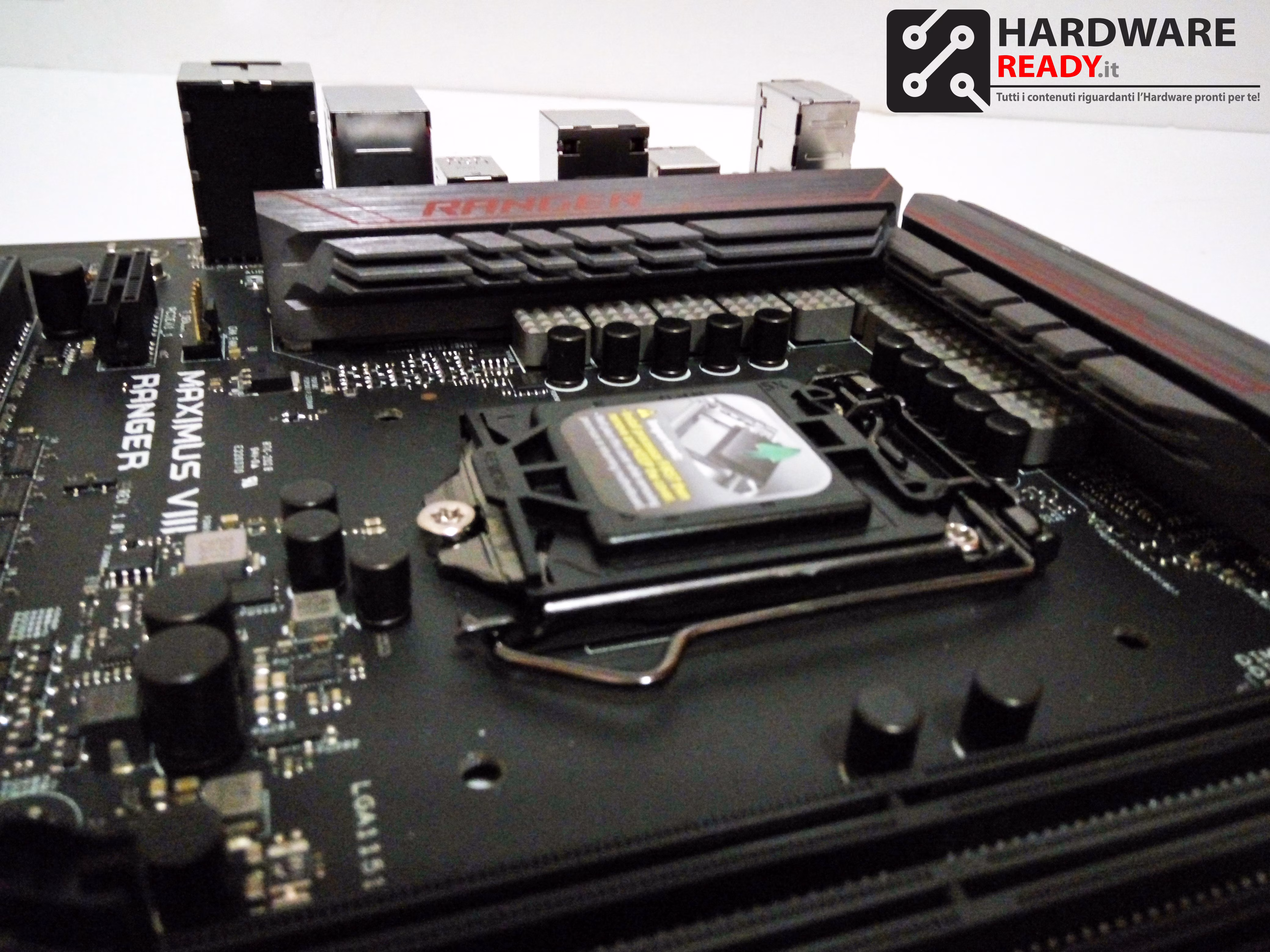

Come detto in precedenza, la Maximus VIII Ranger si basa sul nuovo socket Intel, ovvero LGA 1151, quindi supporta le CPU di sesta generazione Intel.

L’alimentazione è affiancata da 10+2 fasi digitali DIGI+ VRM, come detto in precedenza 10 per la CPU e 2 per le memorie. Asus in questa scheda ha adottato i condensatori Black Metallic 10k, in grado di erogare 60A, per una durata media di circa 10.000 ore.

La Ranger supporta massimo 4 banchi di RAM DDR4, alle frequenze di 3800 (O.C) / 3733 (O.C.) / 3600 (O.C.) / 3500 (O.C.) /3466 (O.C) / 3400 (O.C.) / 3333 (O.C.) / 3300 (O.C.) / 3200 (O.C.) / 3000 (O.C.) / 2800 (O.C.) / 2666 (O.C.) / 2400 (O.C.) / 2133. Completo supporto per la seconda versione dell’Intel Extreme Memory Profile.

Inoltre troviamo anche tre porte PCI Express 3.0 (16x, 8x, 4x), e altre tre porte PCI Express 3.0 1x.

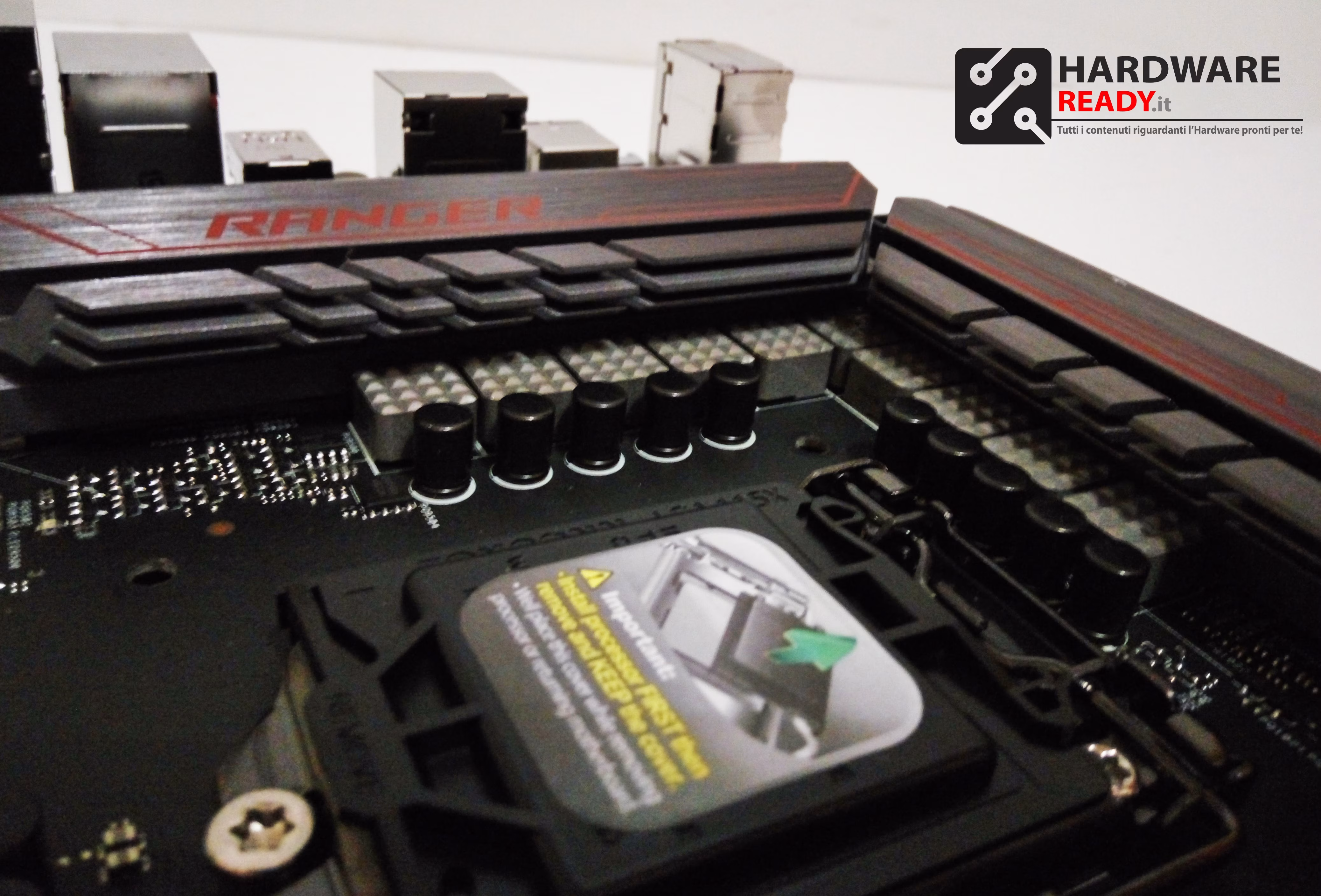

Le fasi vengono ben dissipate da due heatsink, collegati tra di loro tramite un heatpipe. Anche il PCH viene raffreddato passivamente tramite heatsink.

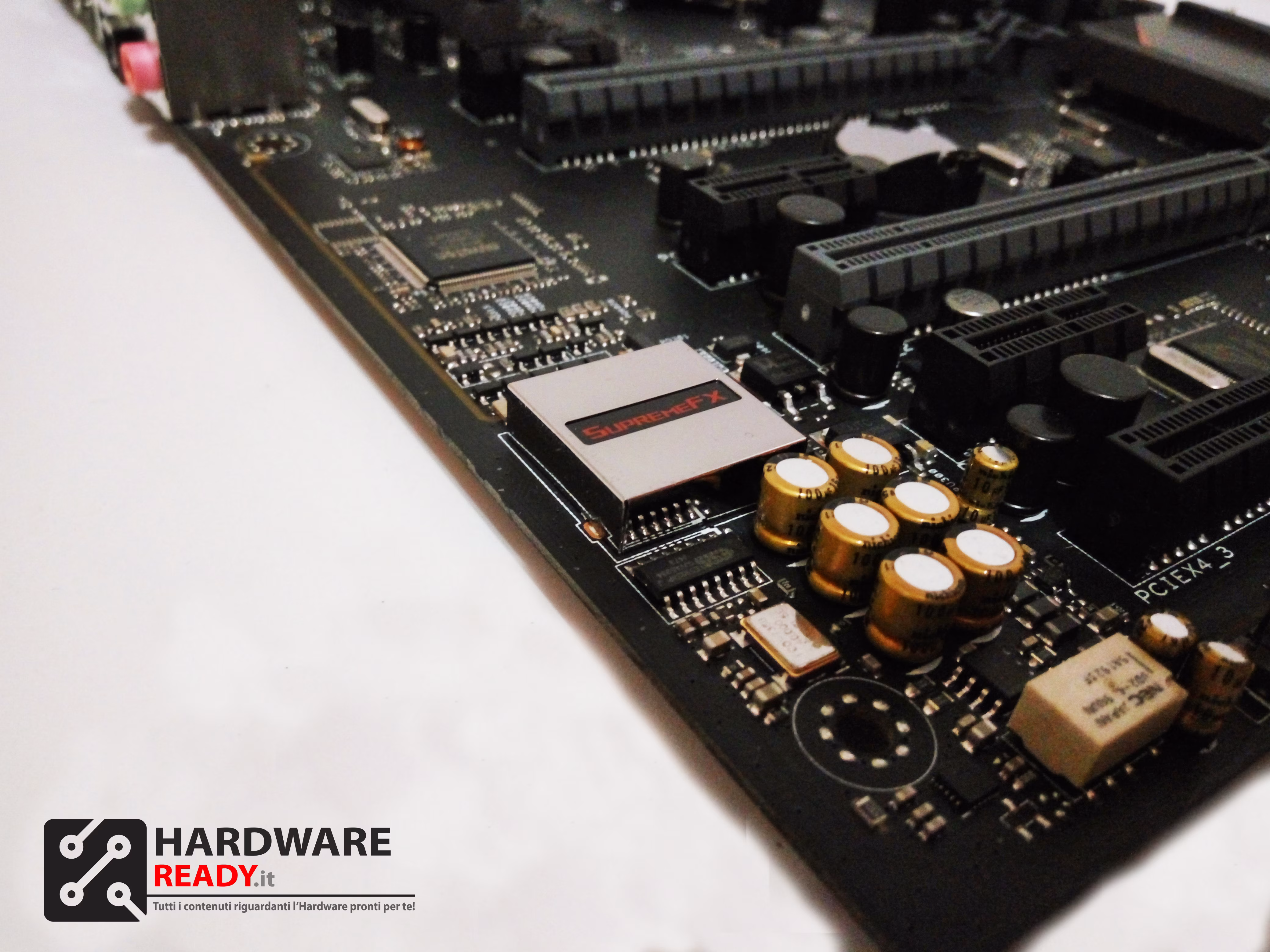

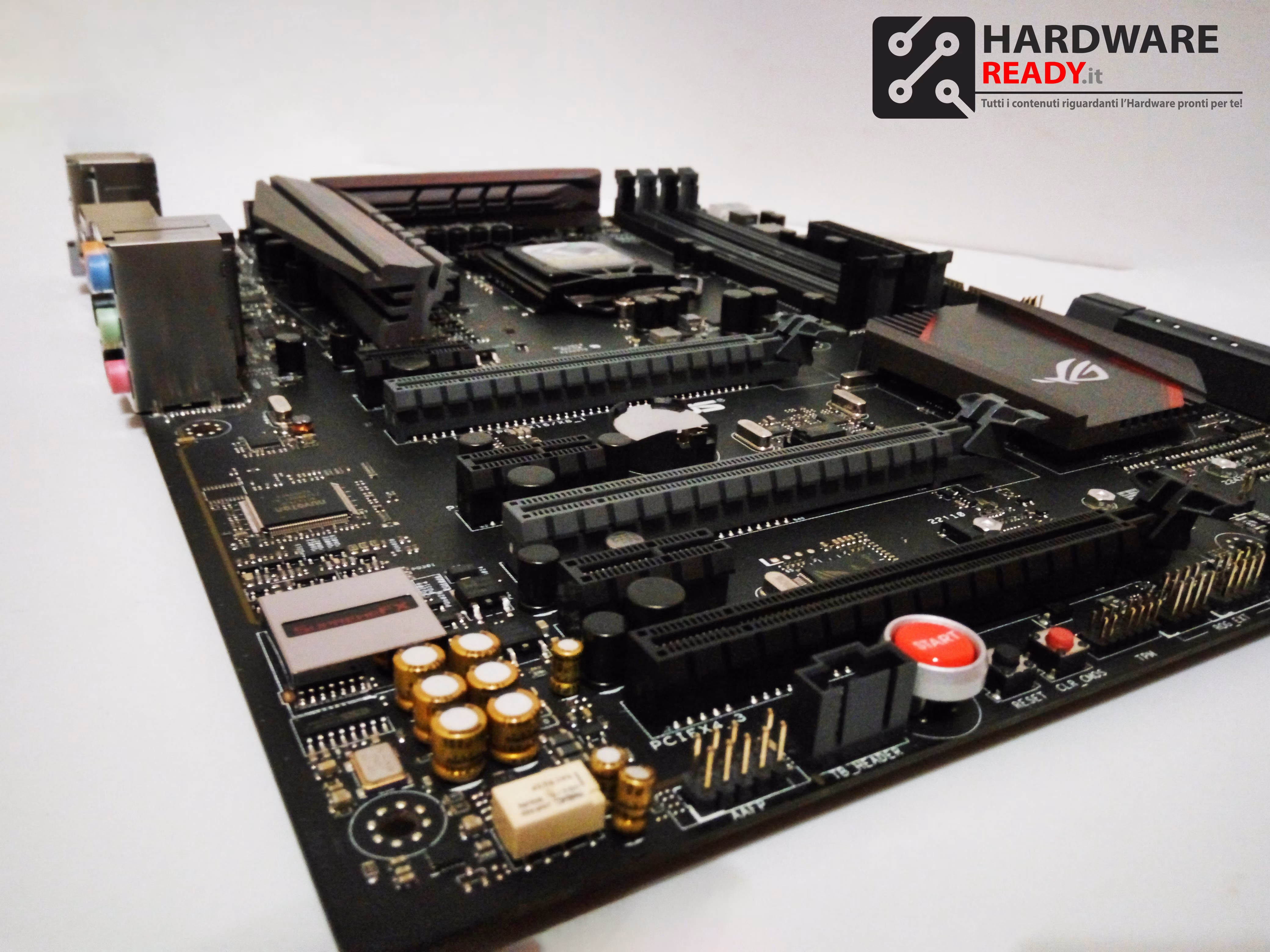

Anche per la nuova serie R.O.G. Asus ha adottato il chip audio SupremeFX. Arrivato alla versione 2015, garantisce un audio di alta qualità con supporto fino a 8 canali, il tutto isolato dal resto dei componenti in modo da non creare interferenze.

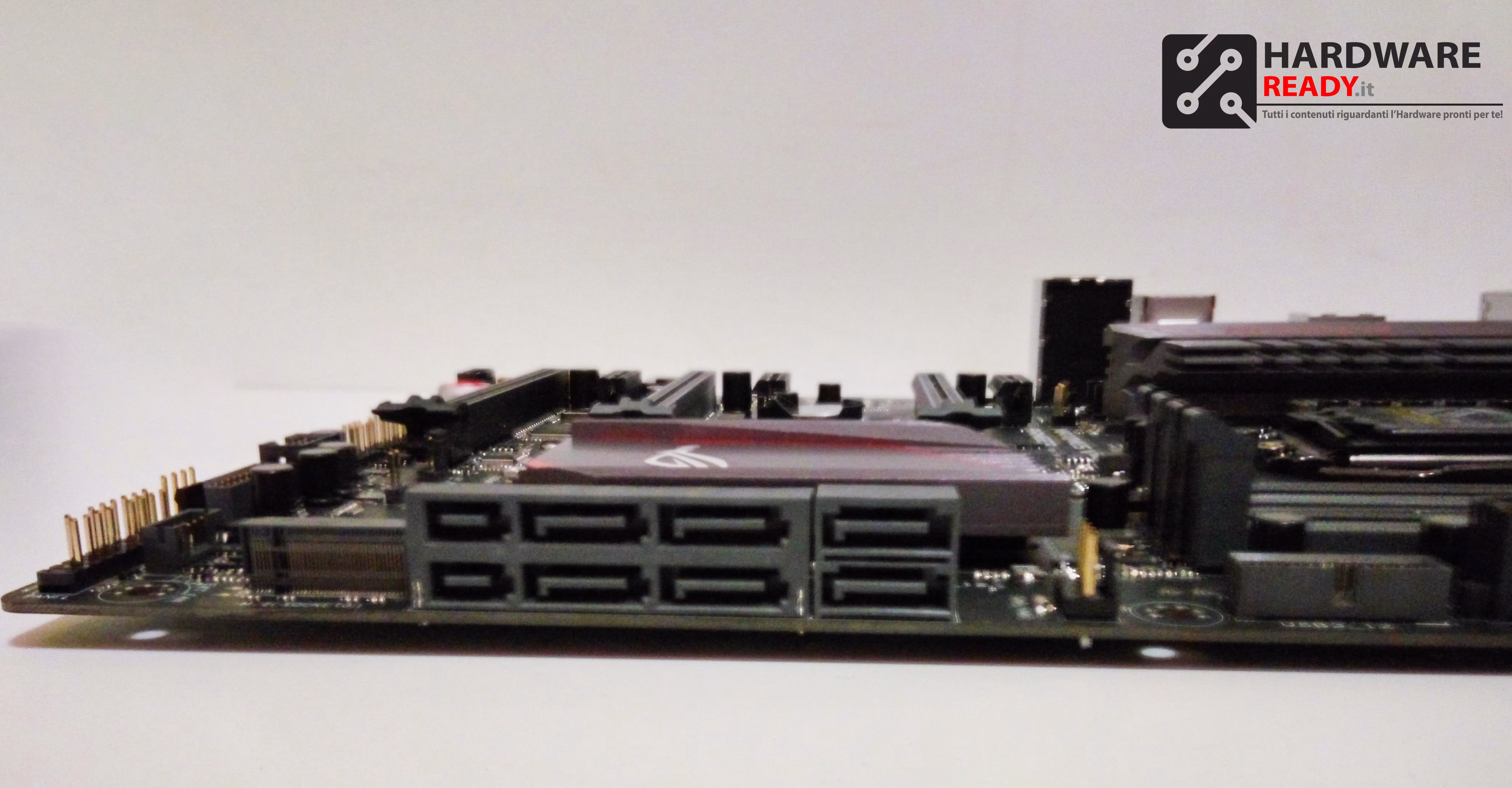

Nella parte destra della Maximus VIII Ranger, troviamo otto porte Sata 6Gb/s che, grazie al chipset Z170, sono tutte collegate al chipset Intel. Presente anche il connettore per gli SSD M.2

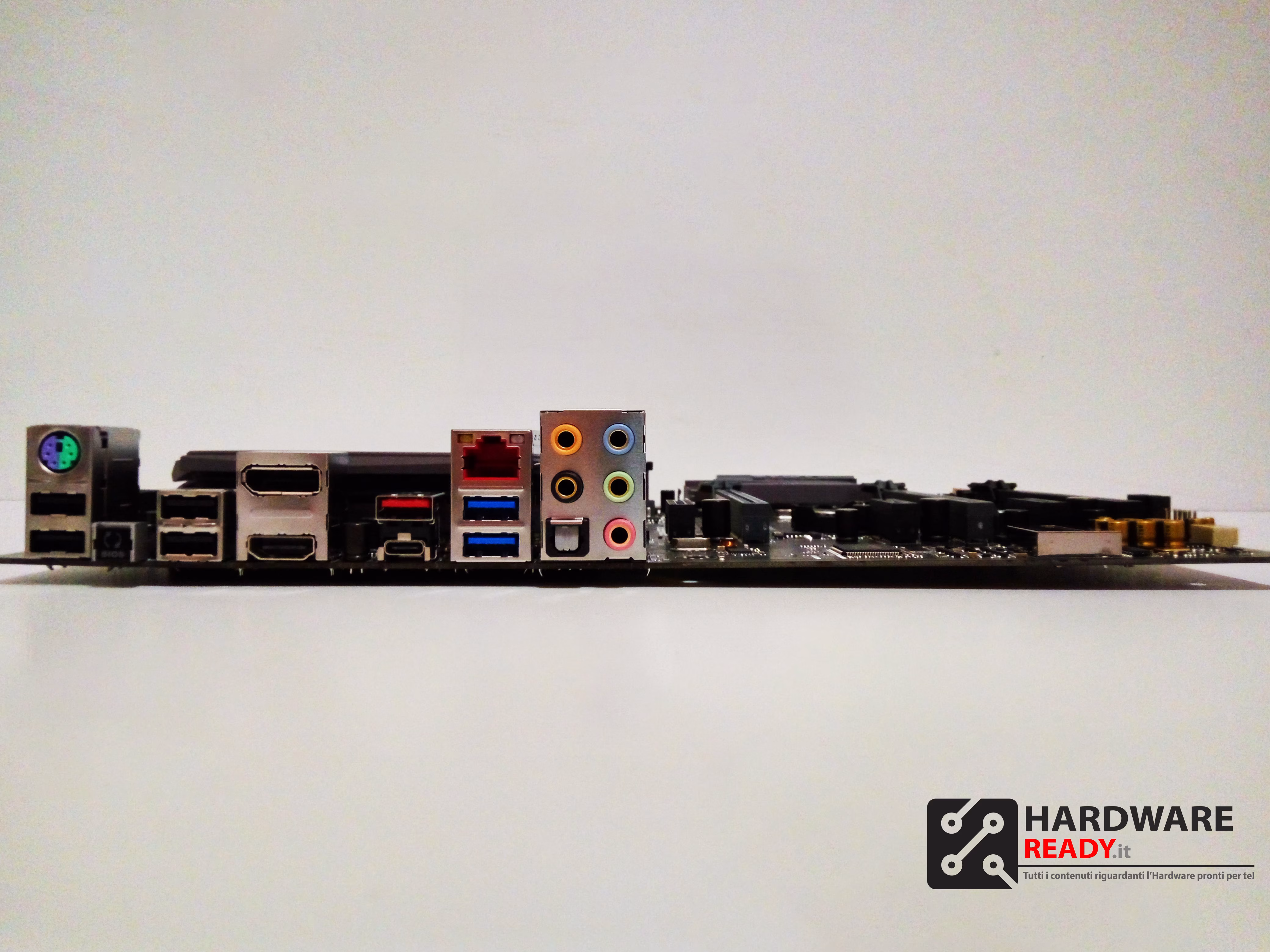

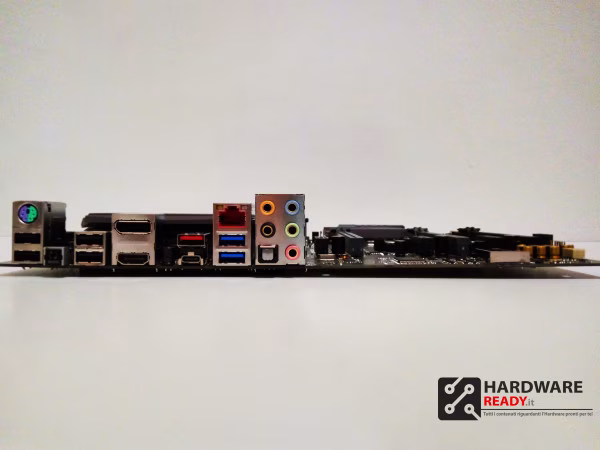

Sul pannello I/O posteriore troviamo una porta PS/2, quattro USB 3.0, tre USB 3.1 (una type-c), una porta Ethernet Gigabit, una uscita audio ottica, quattro uscite audio analogiche e una in entrata.

Se si usa la scheda video integrata nelle CPU, le opzioni per l’uscita video integrate nelle Maximus VIII Ranger sono due, un HDMI e un Display Port.

L’interfaccia del BIOS è identica a quella di qualsiasi altra scheda madre della famiglia R.O.G. Molto semplice ed intuitivo, ci permette di controllare e cambiare qualsiasi parametro, in modo da ottenere il meglio dal nostro sistema.

Le schede madri della serie R.O.G., oltre che essere pensate per il gaming, sono anche progettate per gestire l’overclock, infatti questa Maximus VIII Ranger, è perfetta per chi cerca un overclock giornaliero, per poter avere prestazioni maggiori, o per chi, tramite metodi di raffreddamento meno convenzionali, cerca di spingere il proprio hardware al limite.

Configurazione di prova

CPU: Intel Core I5 6600K

Scheda Madre: Asus Maximus VIII Ranger Z170

RAM: Corsair Vengance LPX 2666 MHz

GPU: Intel HD 530

Alimentatore: Antec True Power 650w

SSD: Transcende 256GB

Case: Dimastech Easy Mini

S/O: Windows 10 Pro 64 bit

Intel Extreme Tuning

Cinebench R15

Cinebench R11.5

Asus Maximus VIII Ranger, è una scheda madre di buona fattura. Nonostante si tratti dell’entry level della famiglia R.O.G. di Asus, è ideale sia per chi vuole giocare e per chi vuole cimentarsi nell’overclock, la Ranger offre moltissime features in grado di accontentare tutti.

Offre una connettività a 360 gradi, infatti abbiamo un abbondante numero di porte Sata per poter collegare quanti più SSD o hard disk vogliamo, presente inoltre l’entrata M.2, e non mancano di certo le USB 3.1.

Il bios è realizzato molto bene, semplice ed intuitivo, possiamo controllare e modificare ogni parametro del nostro sistema in modo da farlo rendere al meglio.

La Maximus VIII Ranger è attualmente disponibile al prezzo di 200€ circa, e per quello che è in grado di offrire, il prezzo è più che adeguato, e per altro si aggiudica 4 stelle su 5.

Un ringraziamento ad Asus per il Sample fornitoci.
