Dopo aver analizzato la favolosa linea di prodotti Platinum Antec, abbiamo per le mani un prodotto dal rapporto qualità prezzo eccezionale, l’EDGE 750W.
La serie EDGE dell’azienda Californiana rispecchia tutte le caratteristiche dei migliori prodotti ad un prezzo davvero interessante. Buona qualità costruttiva, modularità completa, chassis a nido d’ape con ventola trasparente a LED (azionabili dal comodo pulsante), certificazione 80 Plus Gold fino al 92% d’efficienza e AQ5 – Qualità e garanzia Antec di 5 anni con supporto globale a vita 24/7.
Analizziamo nel dettaglio!
“La serie Antec EDGE è la più tecnologicamente evoluta del settore. L’EDGE è completamente modulare con un rivoluzionario connettore MBU 18+10-pin pronto agi standard di domani. Utilizzando un alimentatore certificato 80 PLUS® GOLD & ErP Lot 6: 2013, che opera con un’efficienza del 92%, potete risparmiare sino al 20% sulla bolletta elettrica. L’innovativo socket a 16 pin degli EDGE definisce un nuovo livello di flessibilità raddoppiando la modularità delle connessioni gestendo due differenti connettori a 8 pin e persino quelli futuri a 10, 12, 14 o 16-pin. Tutti i cavi sono anneriti e piatti (eccetto il cavo MBU) per diventare praticamente invisibili ne vostro cabinet. 2 linee ad alta corrente e un rapporto di conversione sulle linee +12V del ~99% massimizzano le potenzialità dell’EDGE con le più recenti CPU & GPU. Il CircuitShield™ rende l’EDGE affidabile e sicuro in quaql – siasi ambiente di utilizzo grazie alle sue 7 soluzioni di protezione di livello industriale. Con 5 anni di garanzia e un supporto globale 24/7 a vita, l’EDGE Platinum è tutto quello che un alimentatore dovrebbe essere oggi.” Sito Antec
Certificati
L’imballo è ottimo, rigido e con pellicola trasparente dall’adeguata resistenza per evitare danni accidentali.

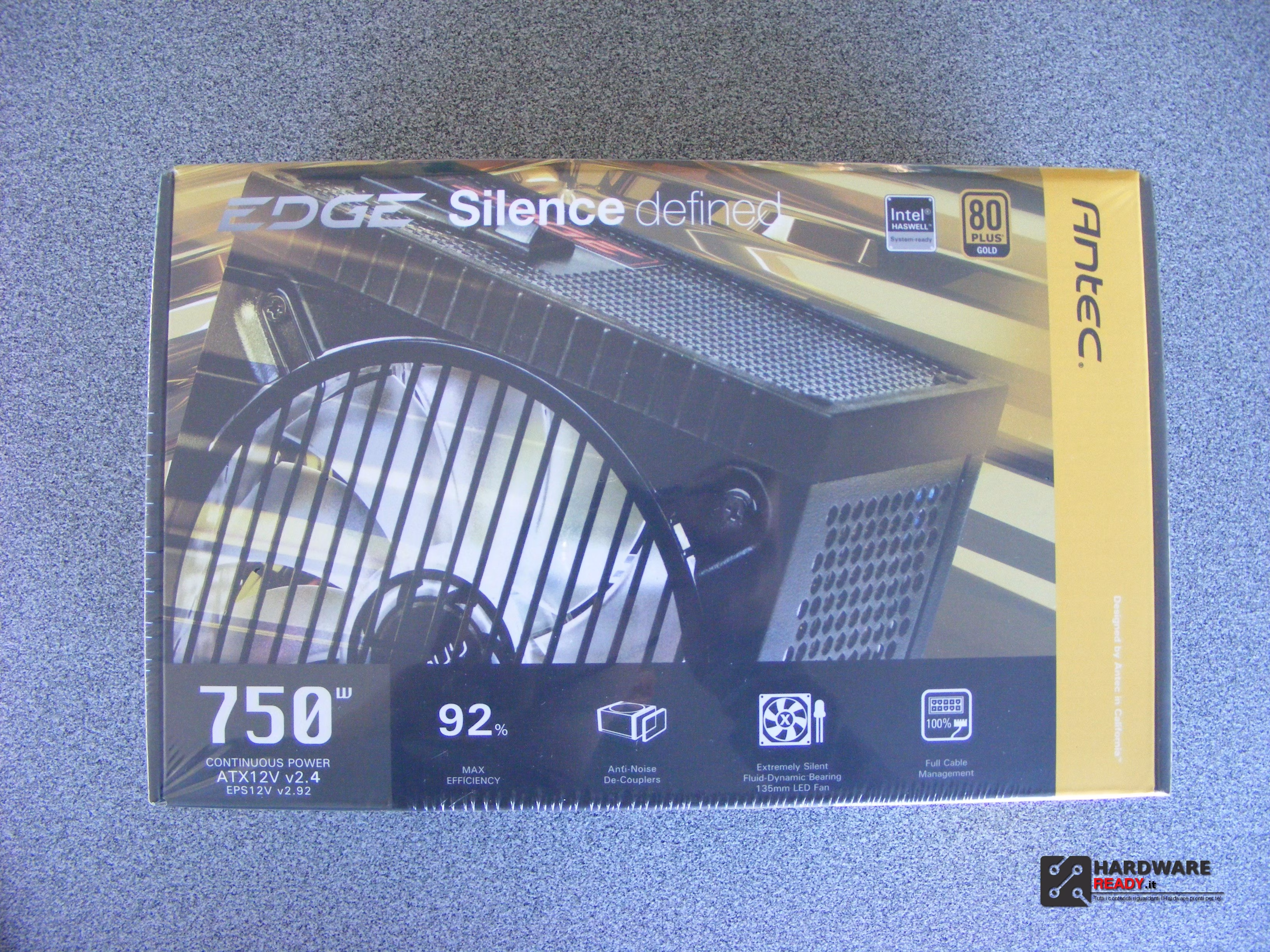

La confezione si presenta illustrato sul frontale e con le principali caratteristiche in basso ed i certificati di efficienza in alto.

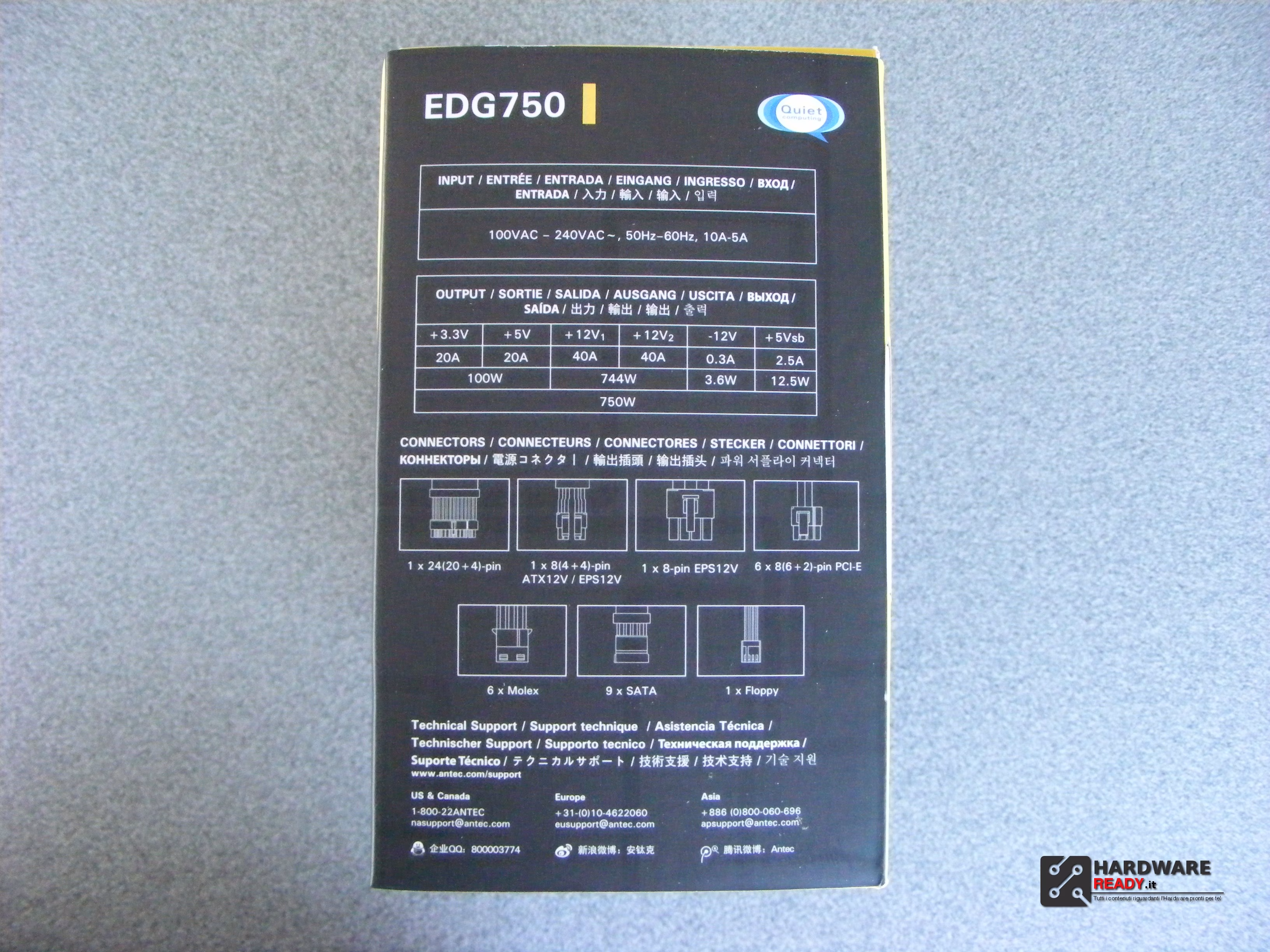

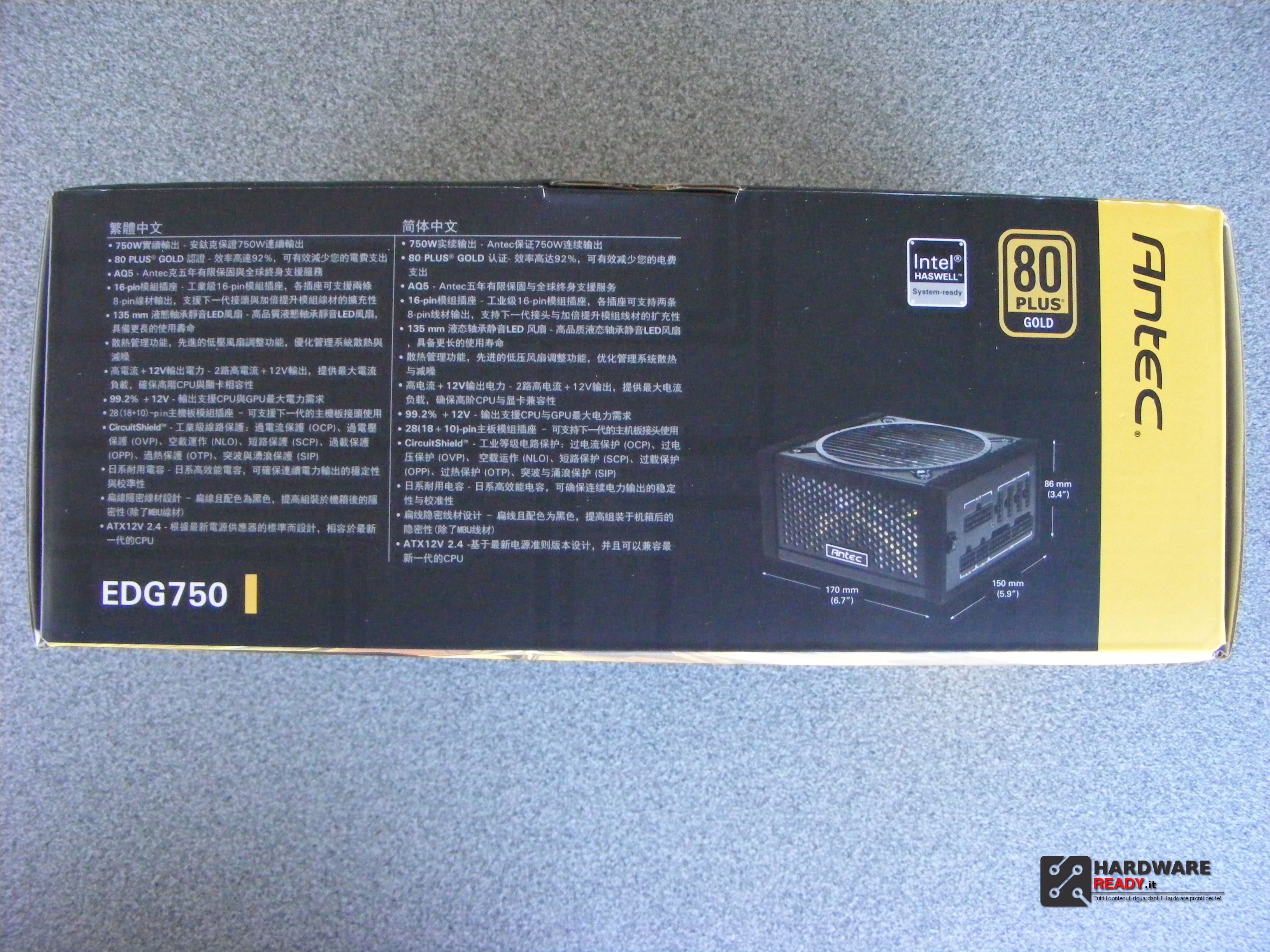

Sui lati sono presenti tutte le informazioni dell’alimentatore: specifiche tecniche; certificati di efficienza; modularità con i vari connettori elencati; .

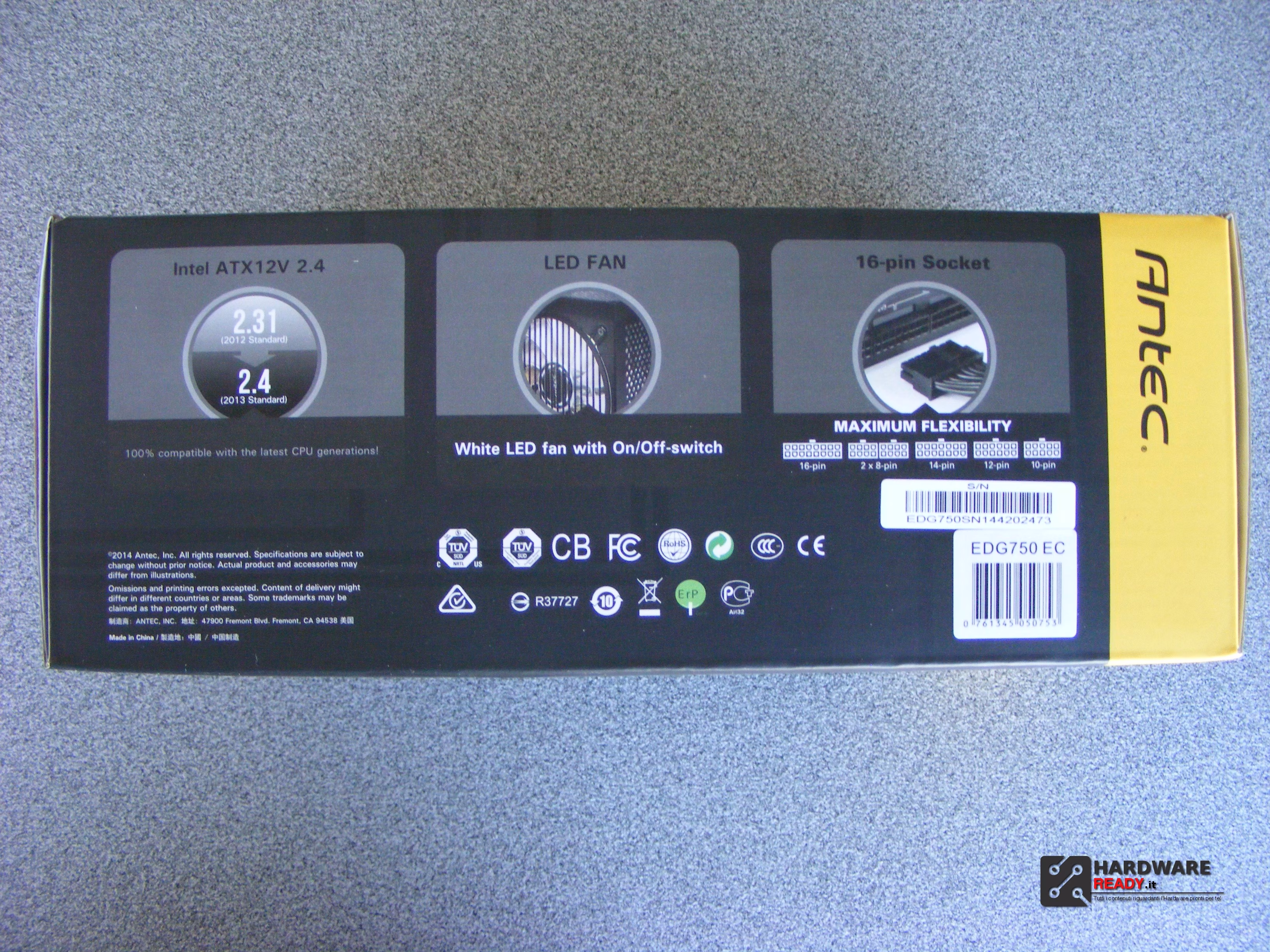

Sul retro una descrizione completa del prodotto in 6 lingue.

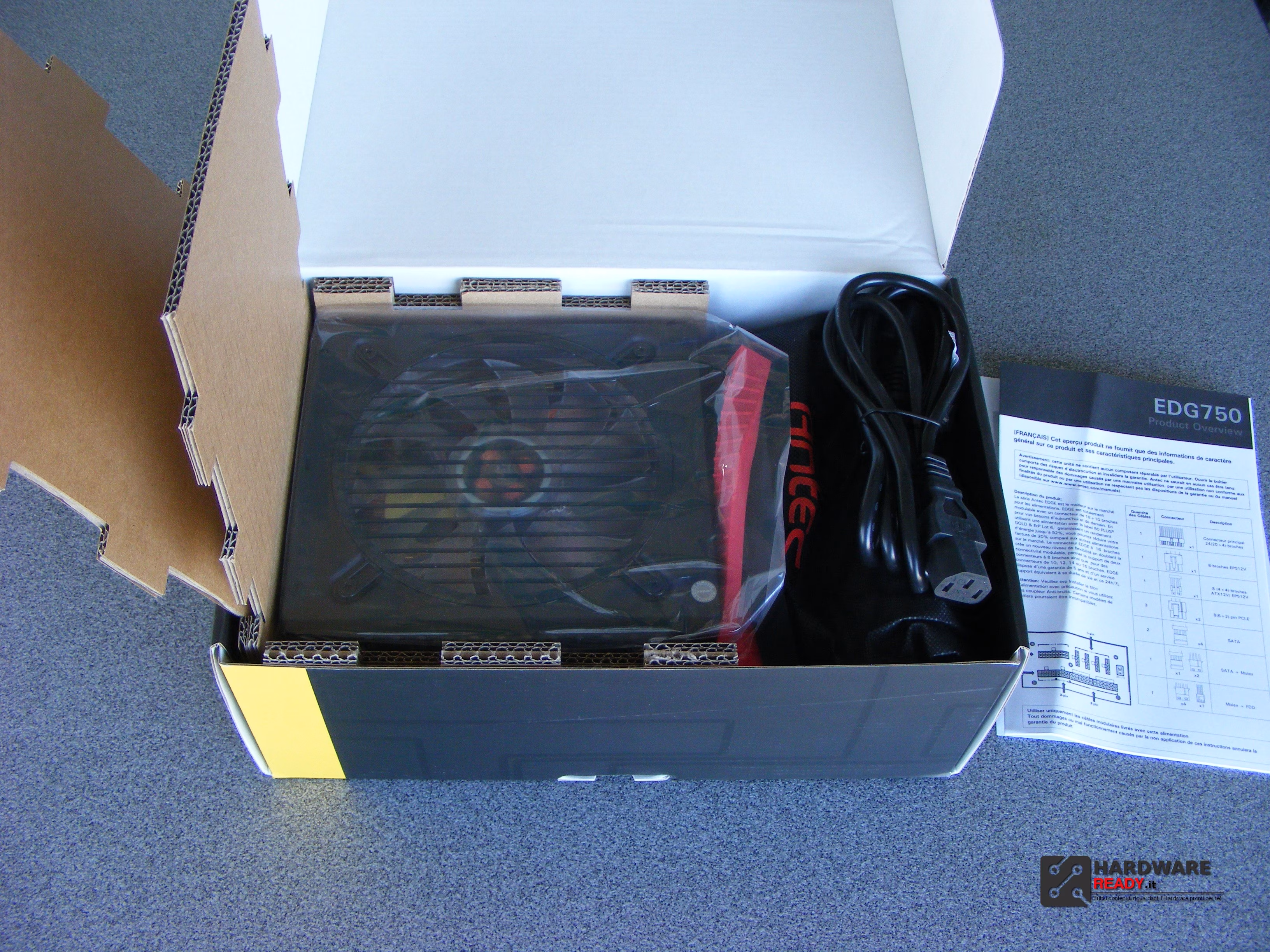

Come si vede in foto il prodotto è ben protetto da del cartone con struttura a nido d’ape su ogni lato, di fianco la cavetteria e le due coppie di gommini, nelle colorazioni rosso e nera, per personalizzare ed isolare da vibrazioni e tensione il computer.

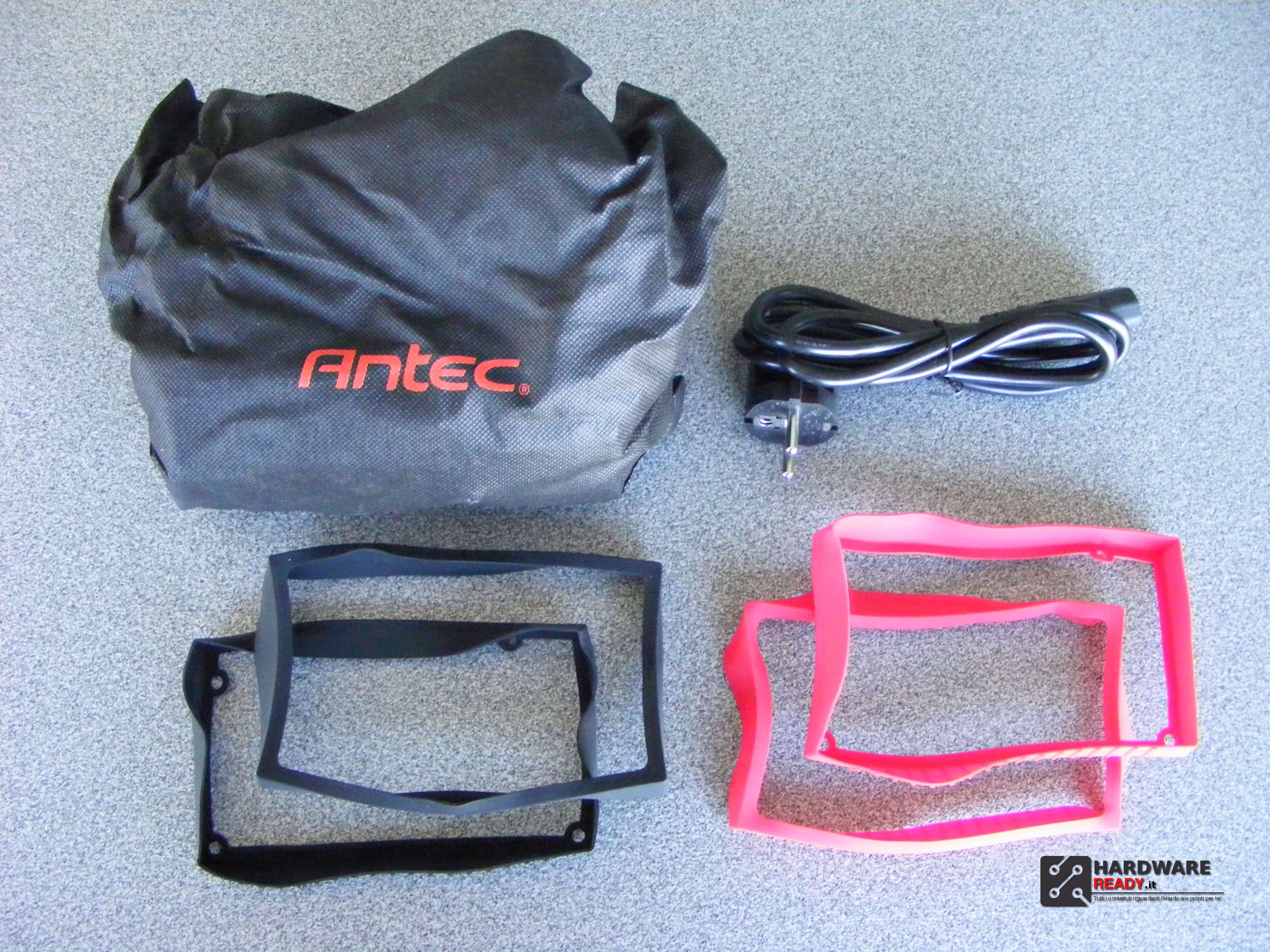

Scarno invece il Bundle con le due coppie di gommini colorati e le 4 viti per fissarlo, ovviamente è presente la cavetteria modulare, il cavo AC, le istruzioni ed il certificato di garanzia (ricordiamo che ne è provvisto di ben 5 anni).

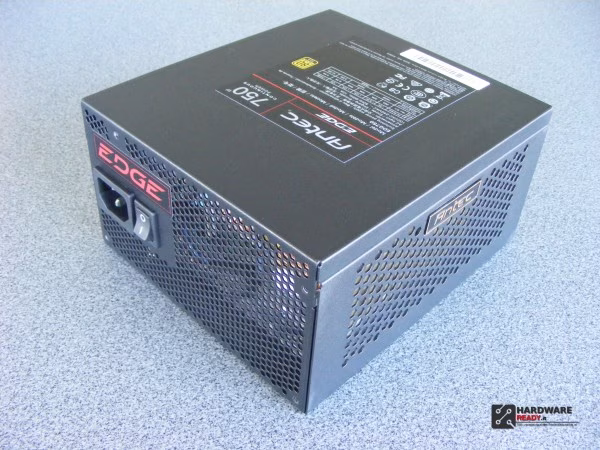

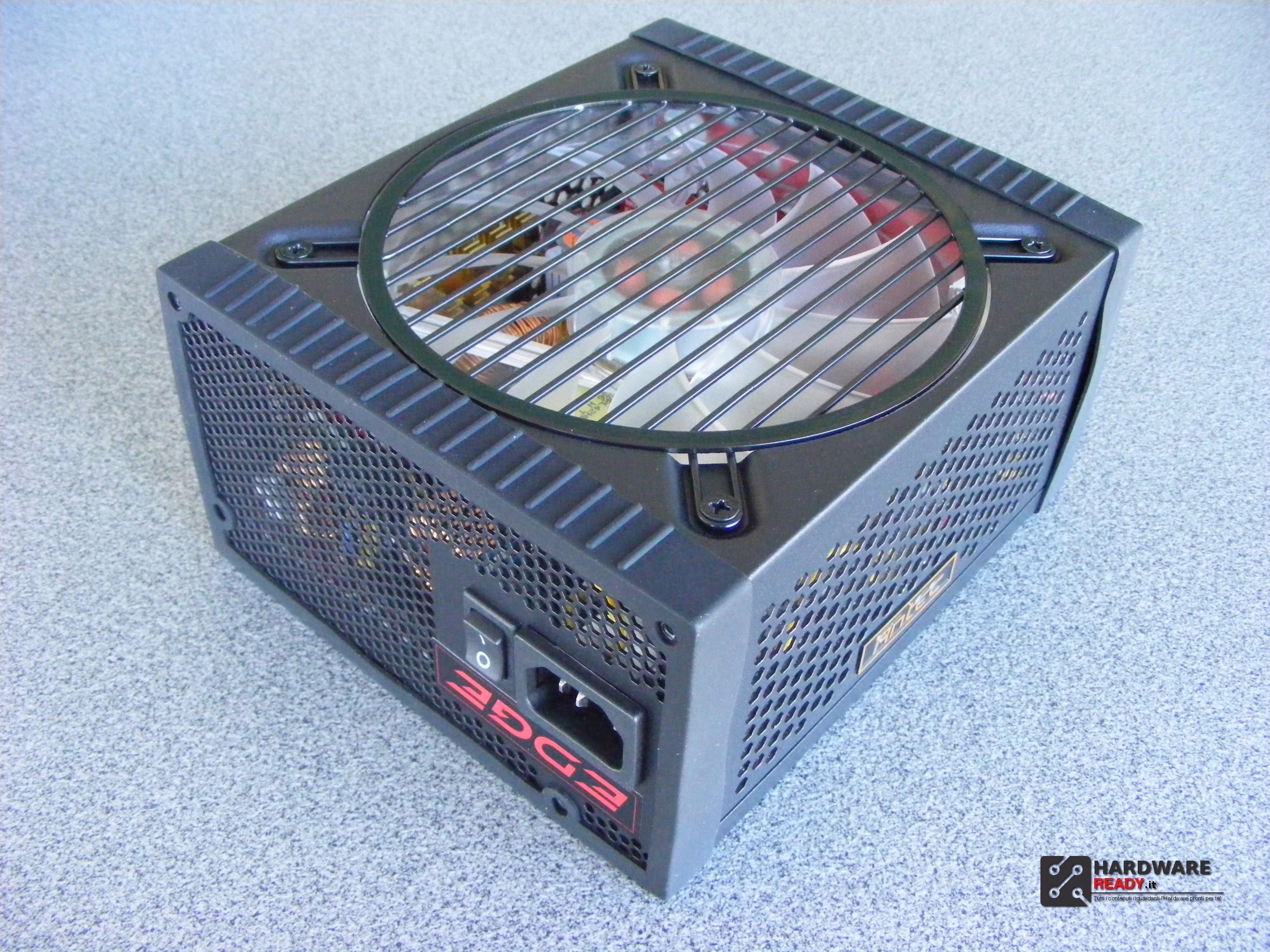

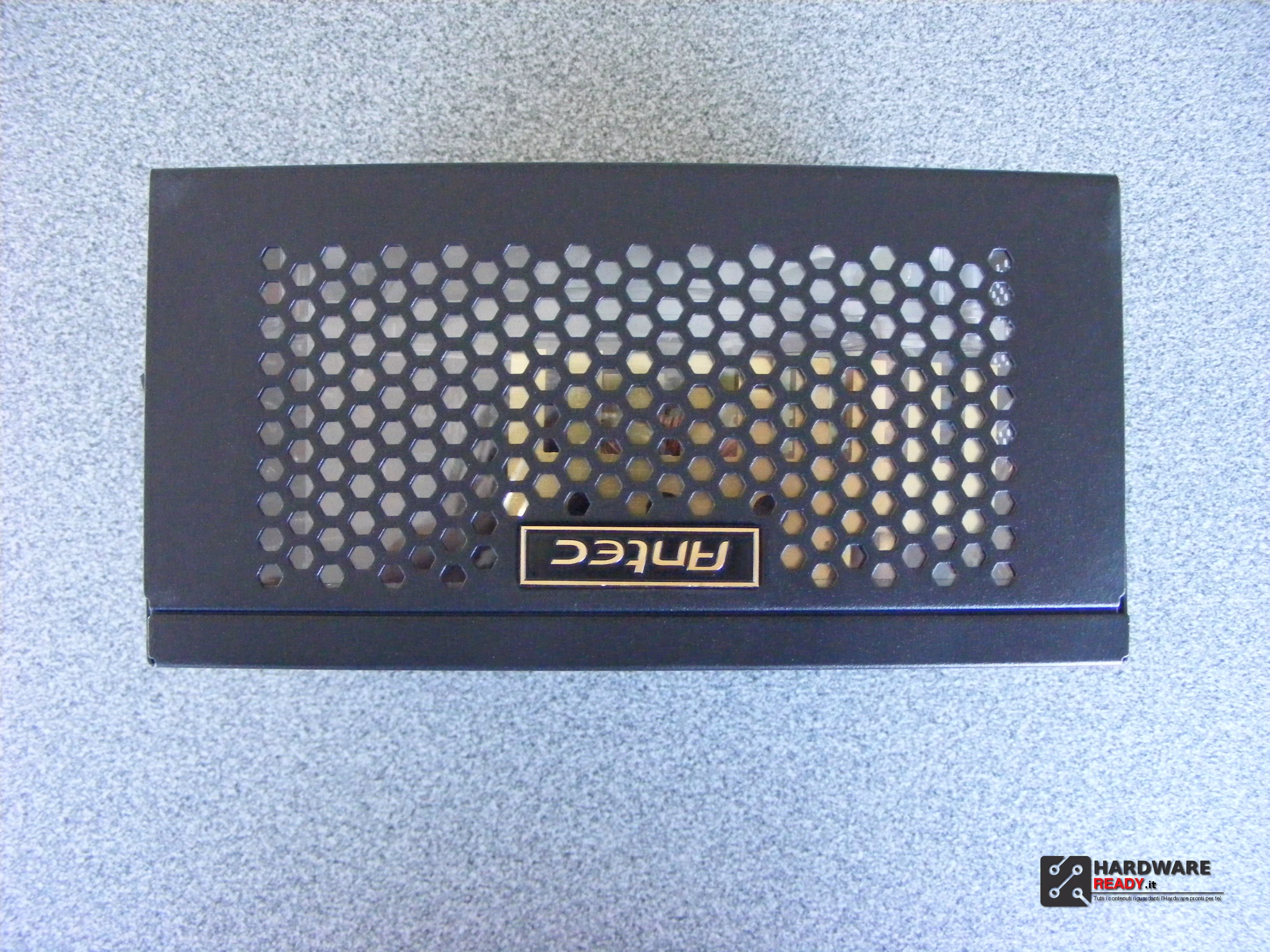

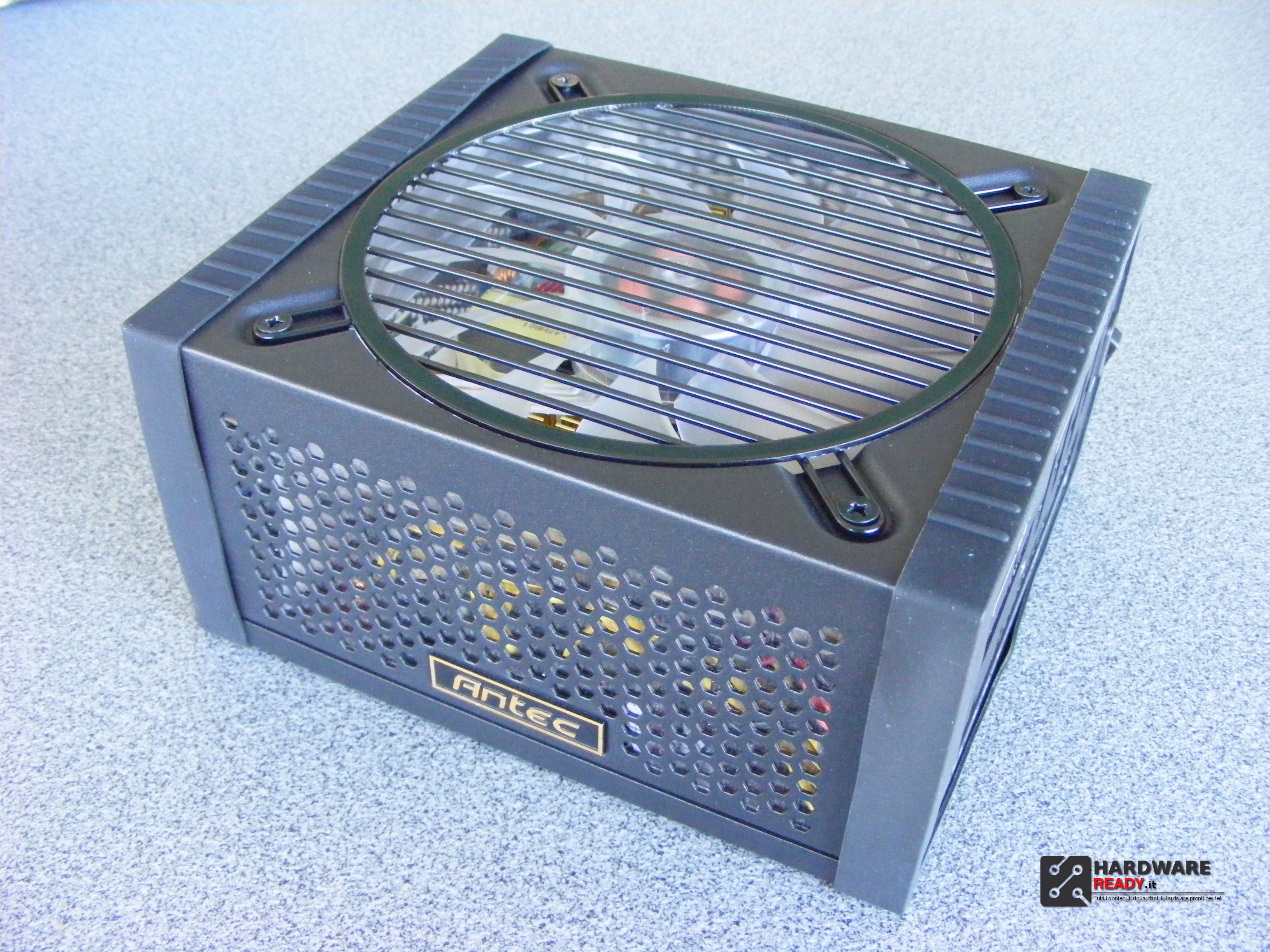

Nel complesso il design è sobrio, merito dell’ottima verniciatura uniforme ed opaca che protegge da graffi accidentali e l’intero chassis a nido d’ape che la rende molto solida.

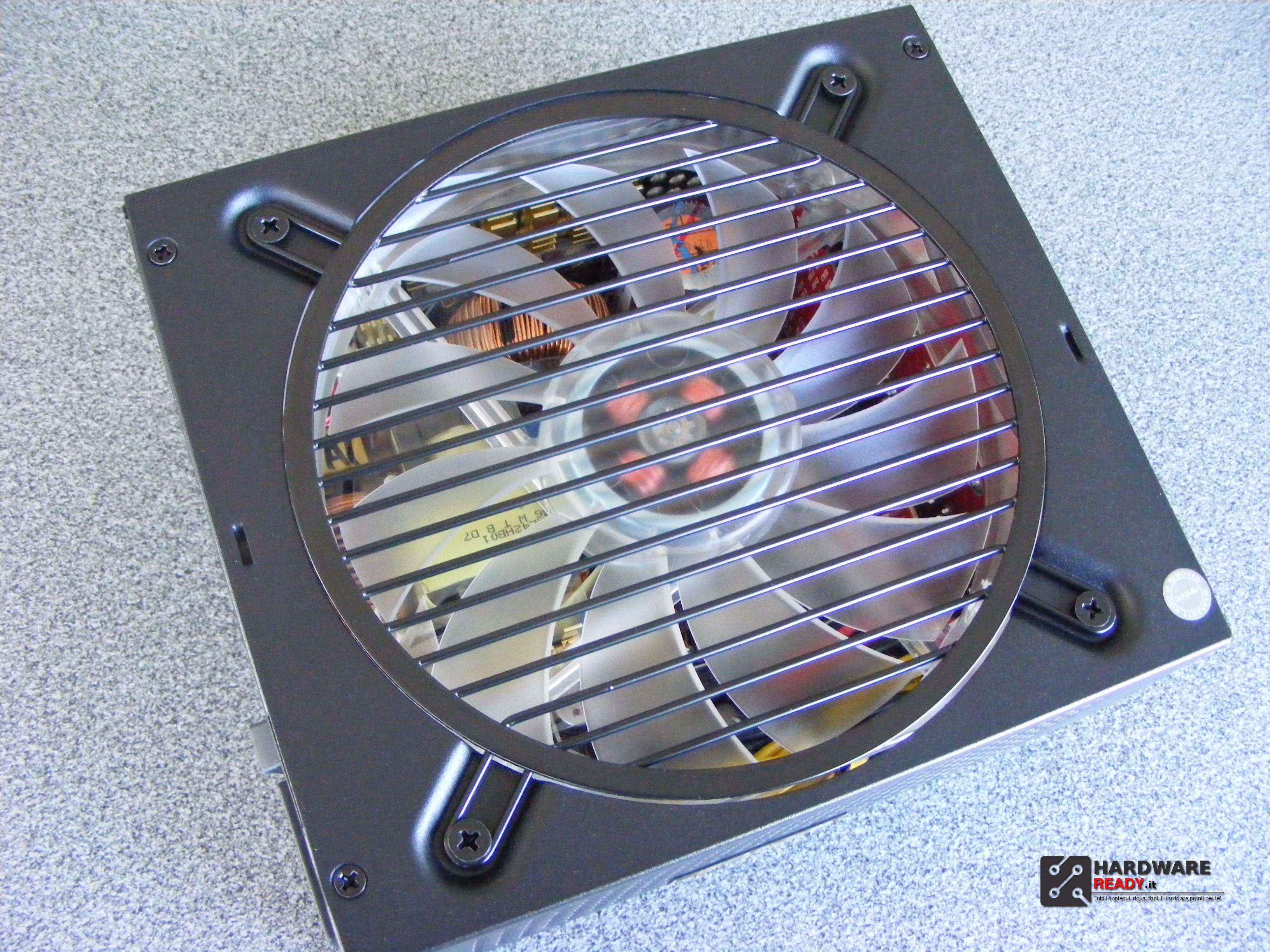

Bella la possente ventola trasparente dal design “diverso” dalla normalità, anche a LED spenti fa la sua figura nel case.

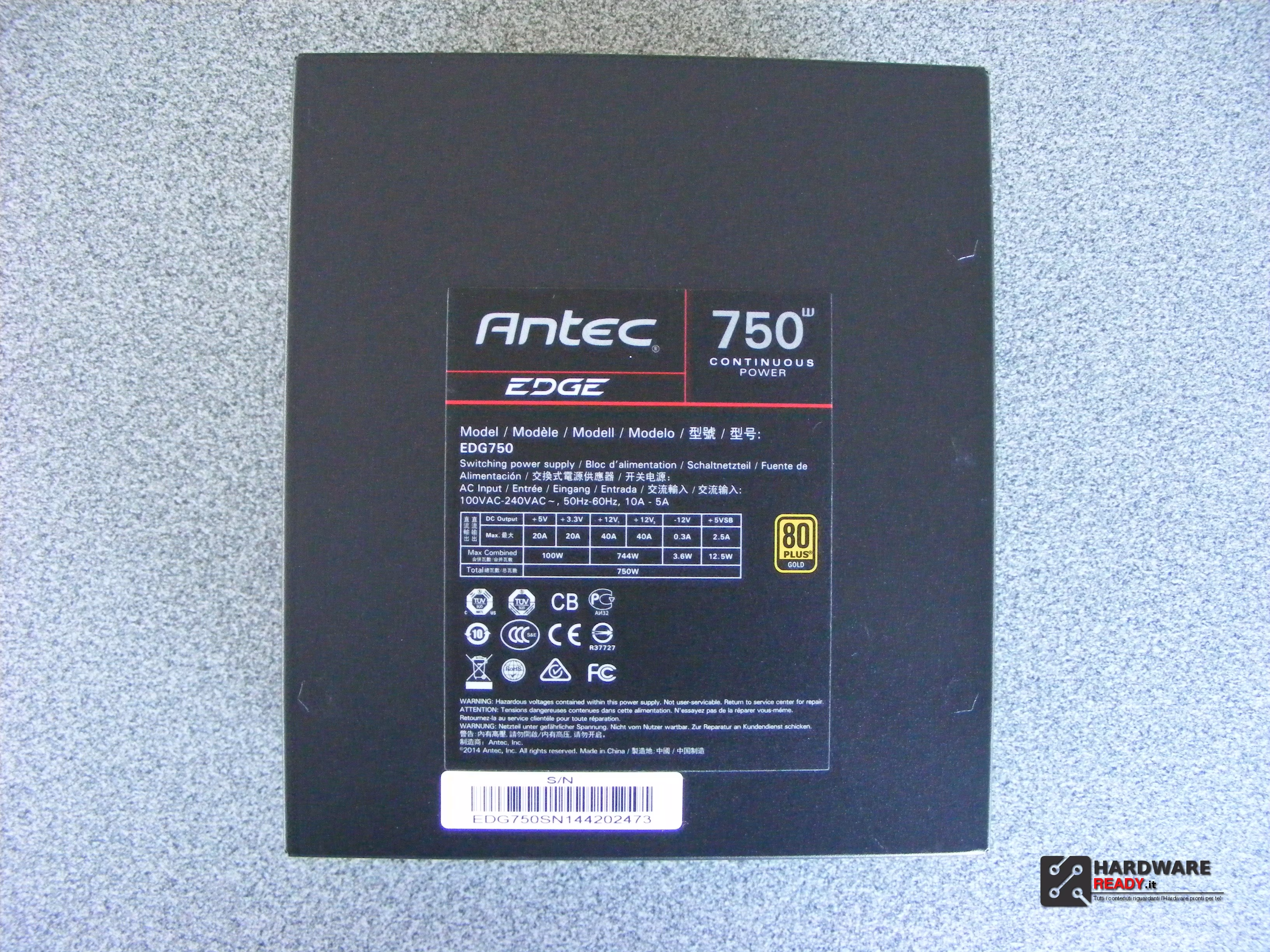

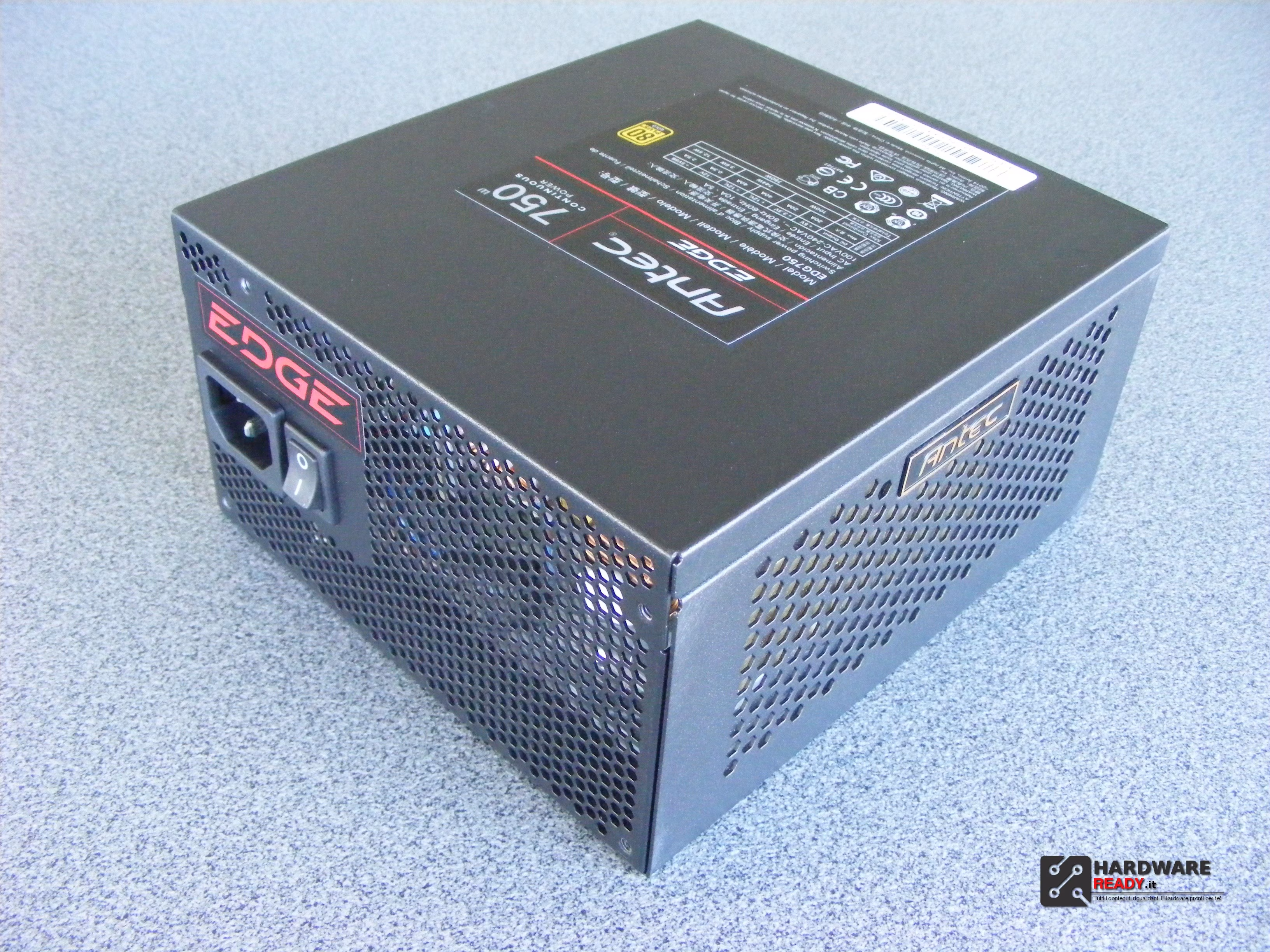

Nella parte bassa troviamo le specifiche elettriche e le certificazioni.
Molto belli i loghi metallici in risalto sui lati e quello adesivo rosso/nero con il logo della serie EDGE che sarà visibile una volta montato dall’esterno.

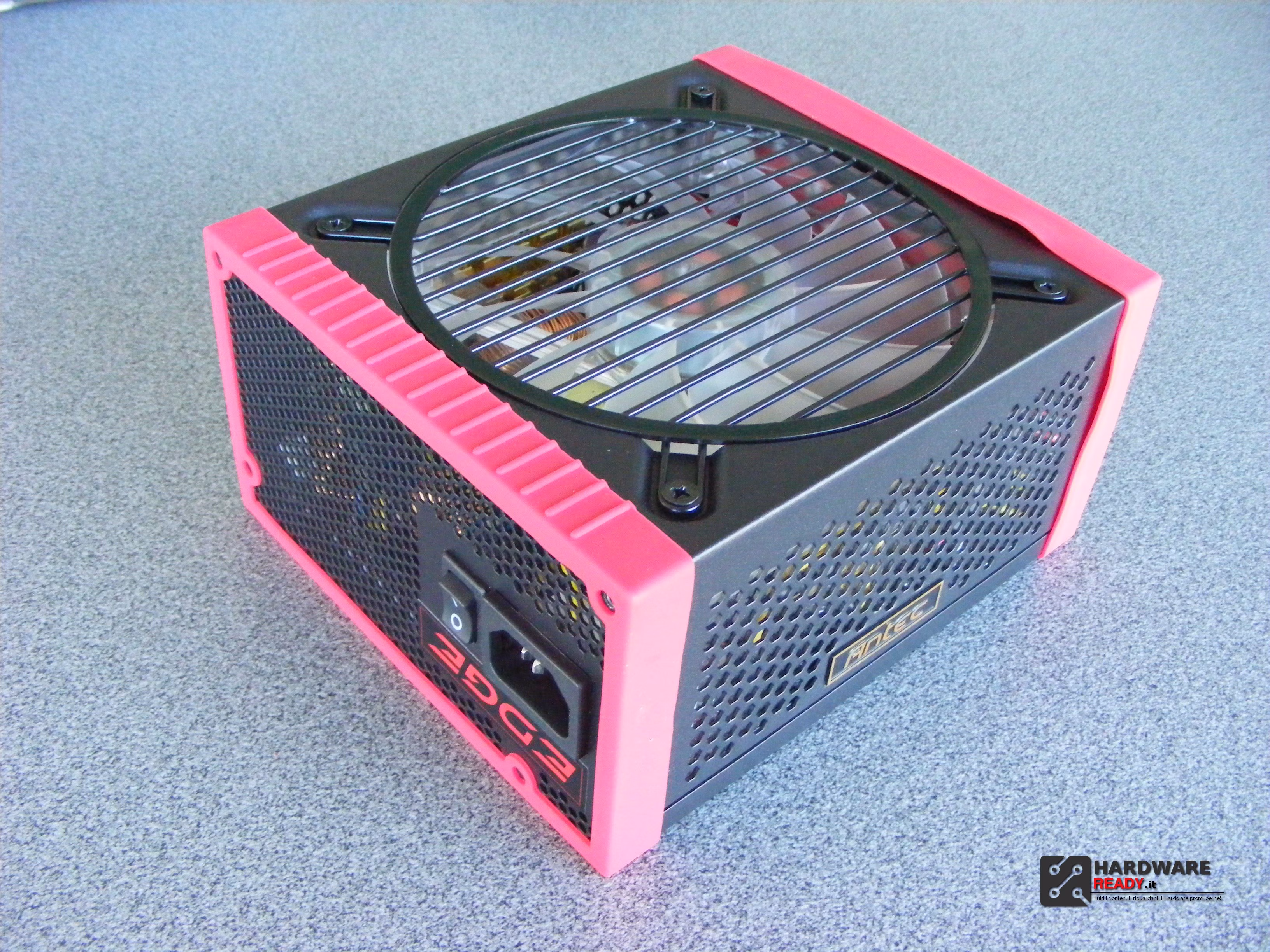

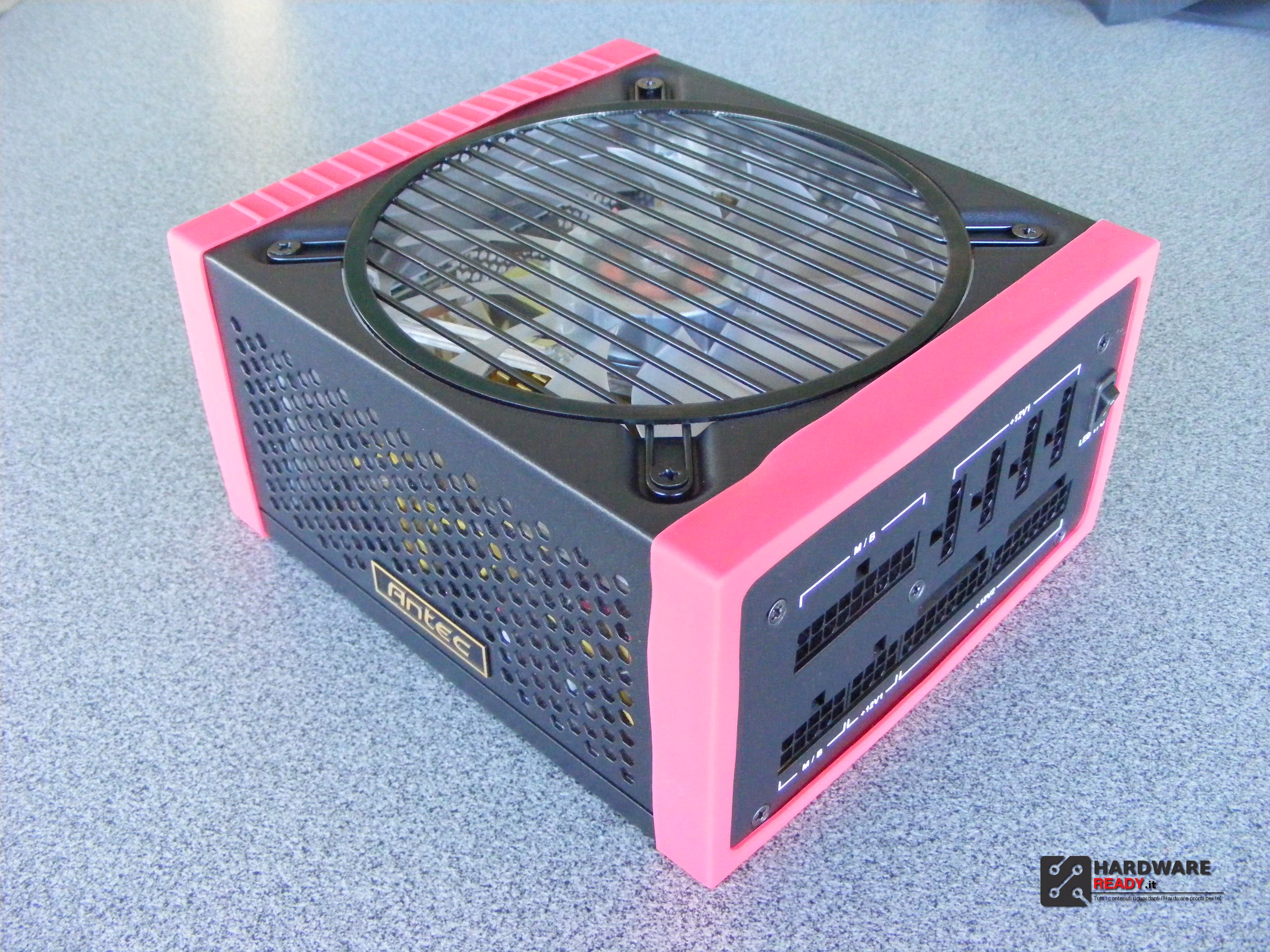

Ecco come si presenta con i i gommini montati rossi e neri. Oltre ad una funzione estetica eliminano possibili interferenze con cabinet in metallo.

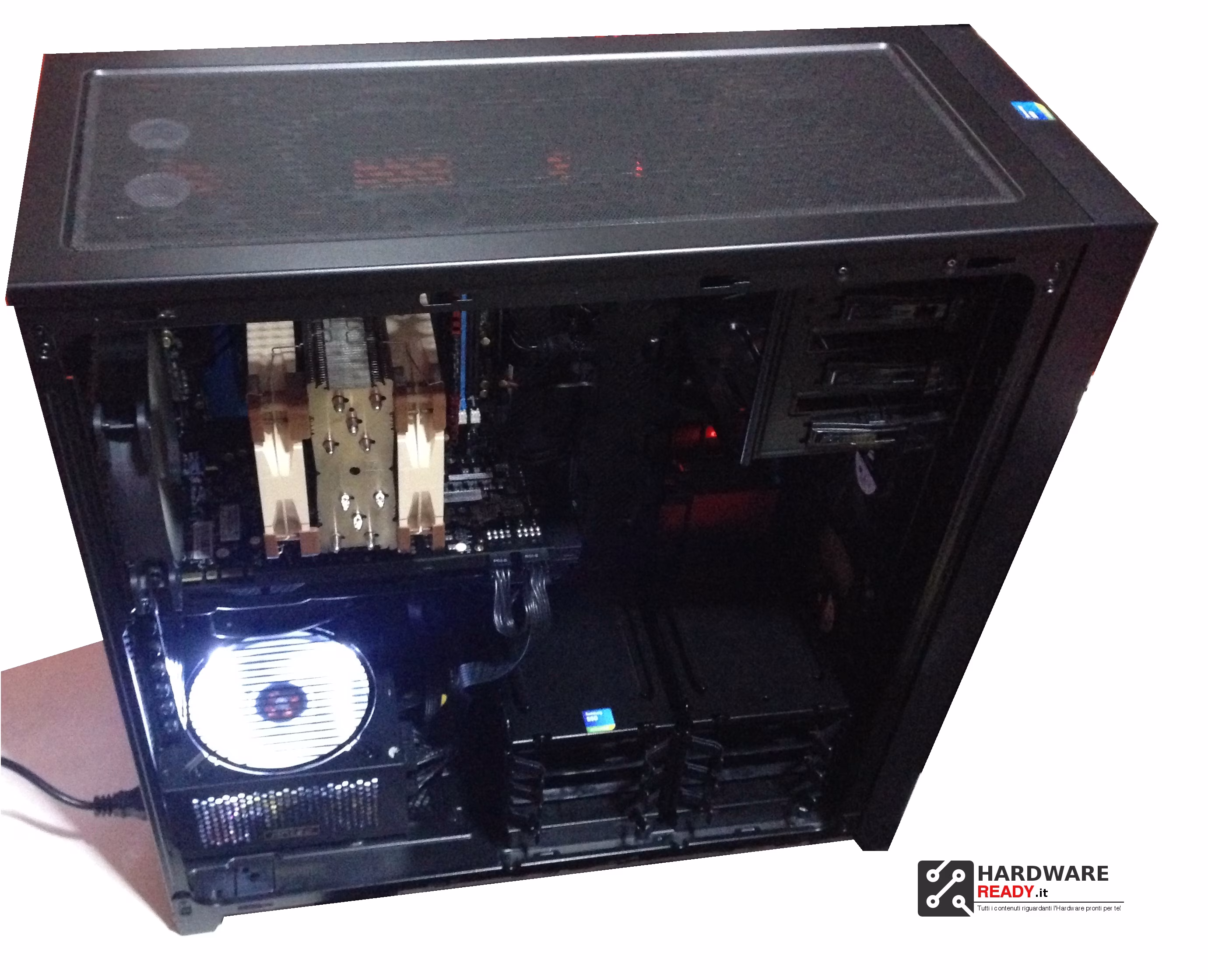

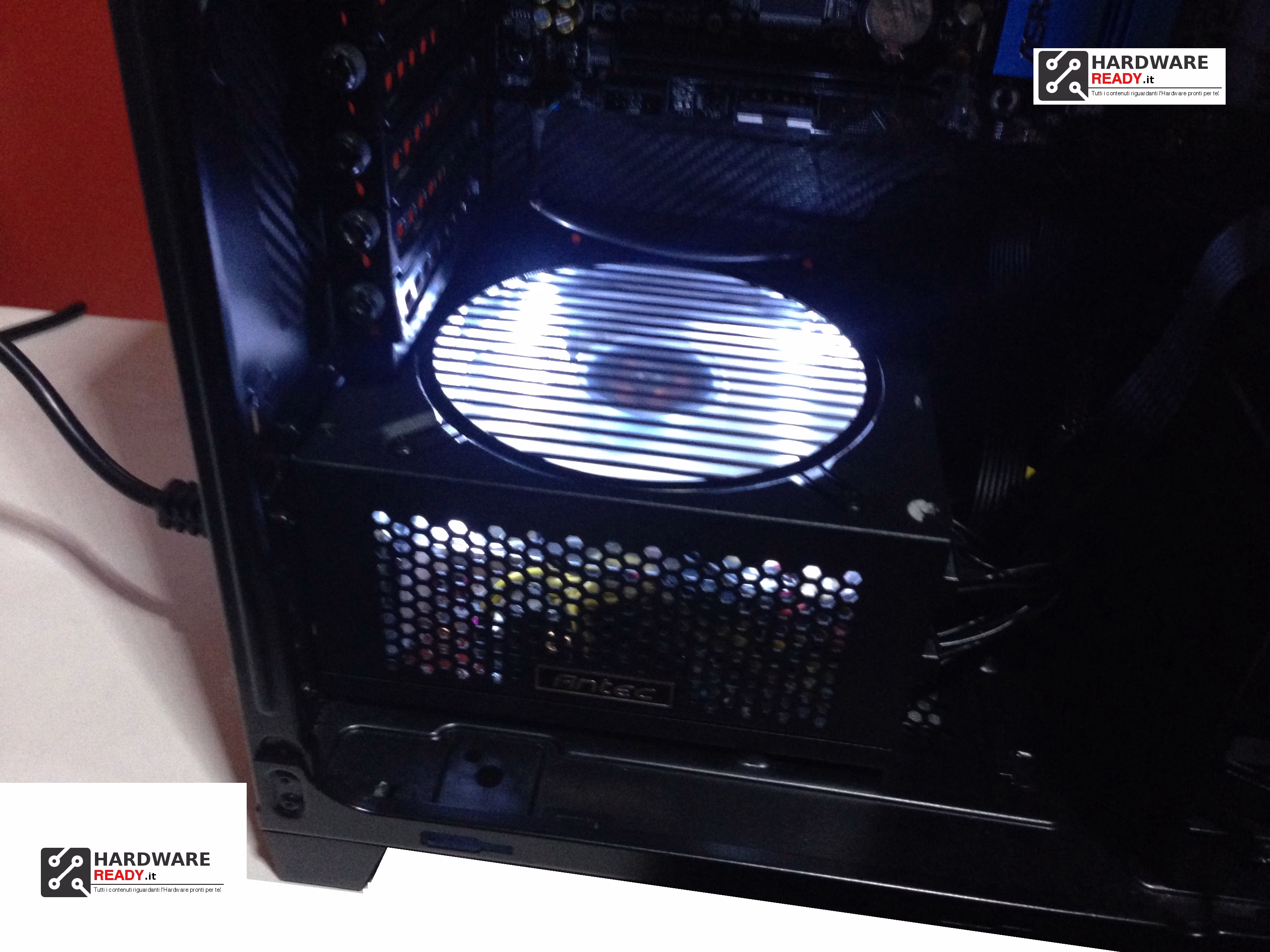

Ecco come si presenta montato ed in funzione con i LED bianchi attivi:

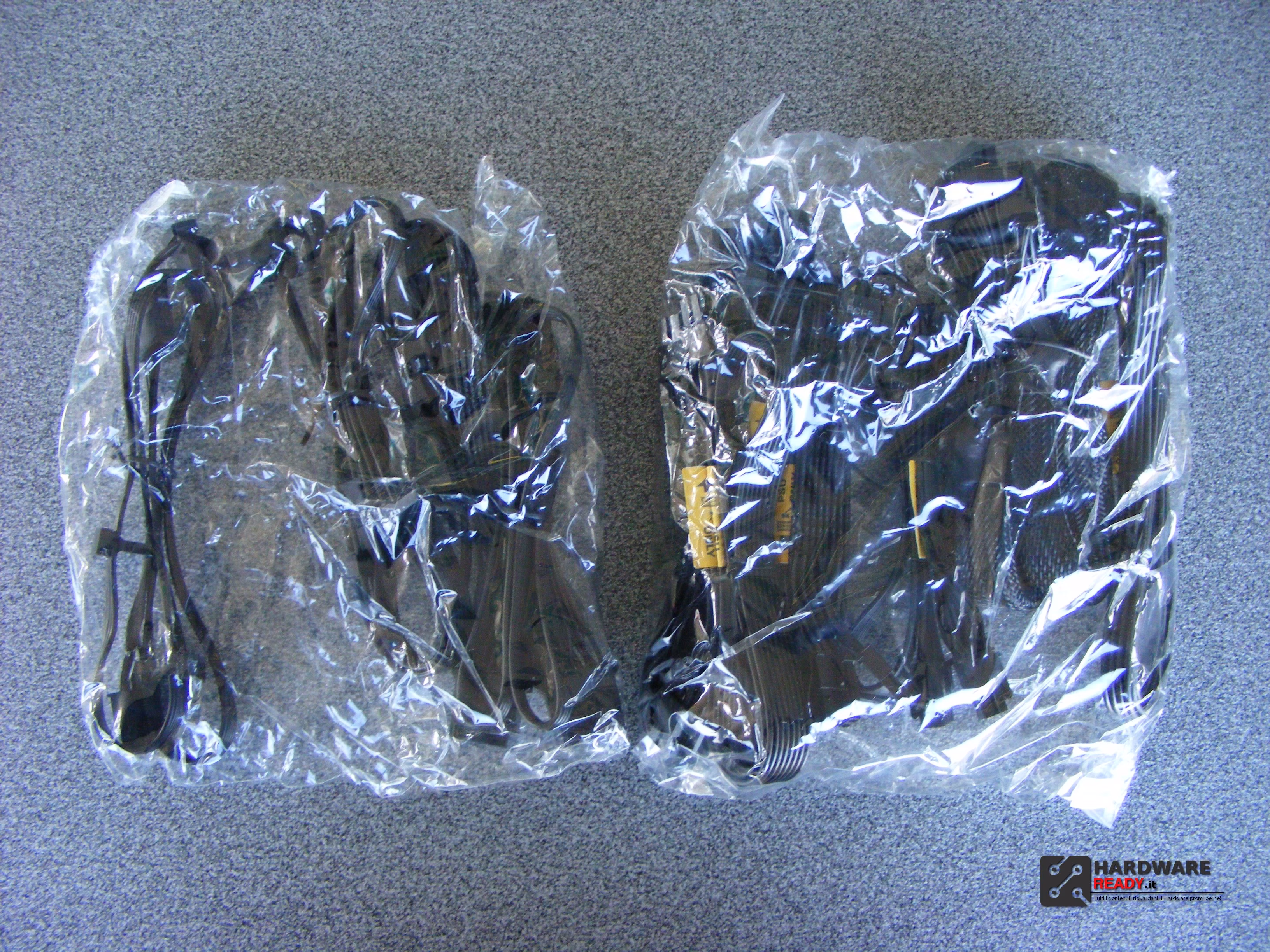

La cavetteria è ben protetta nell’apposita sacca ed a sua volta in due buste separate e sigillate.

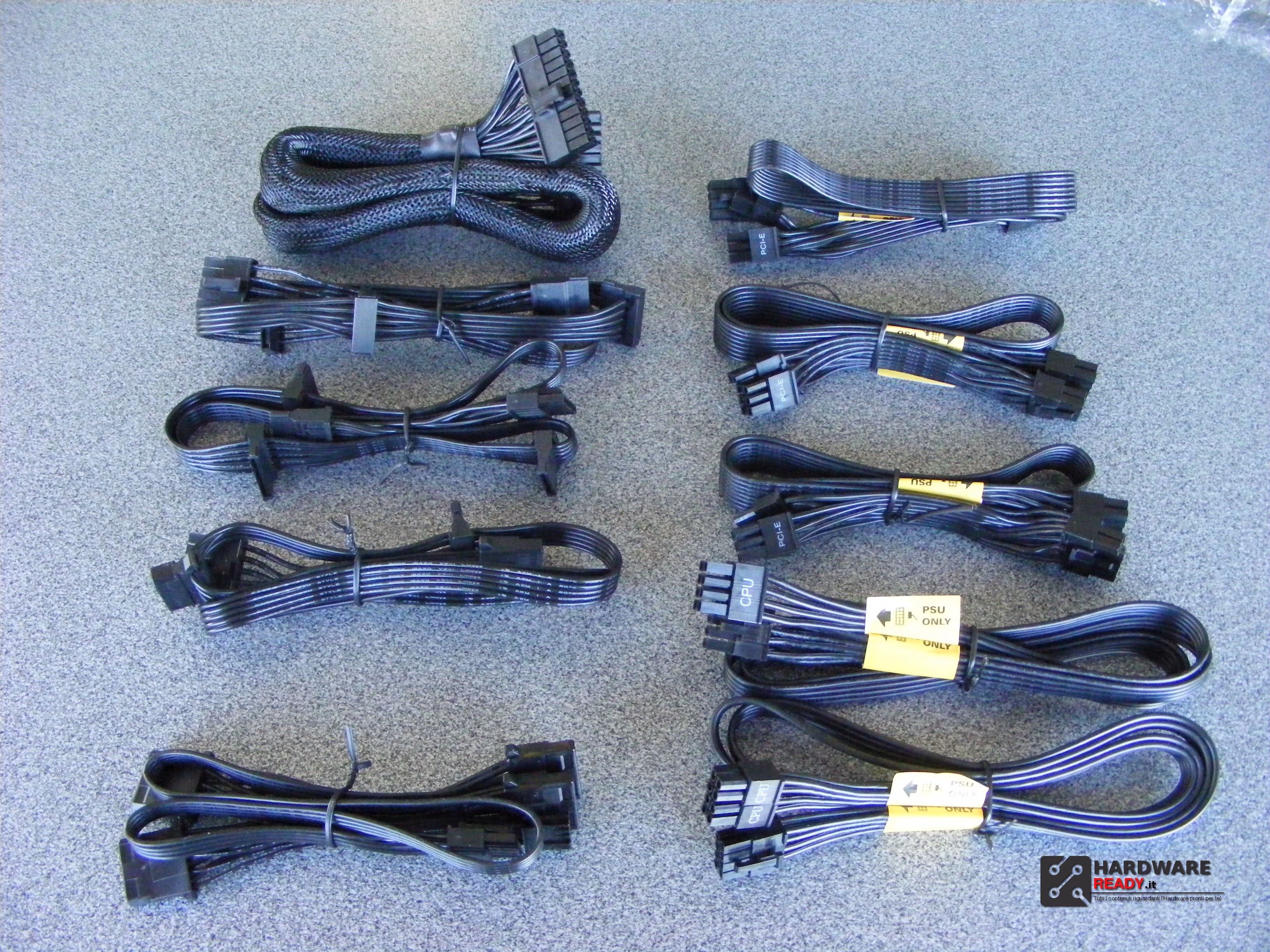

La cavetteria è completa e di buona qualità.

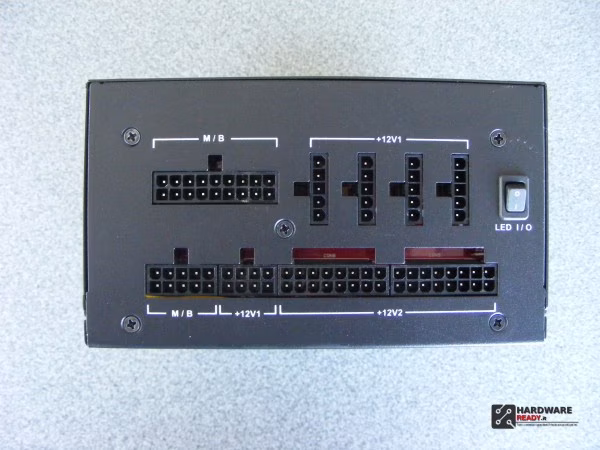

Ecco il pannello posteriore completamente modulare con a lato il pulsante per attivare e disattivare i LED.
Semplice ed intuitivo il collegamento per via delle scritte che specificano le varie uscite. Le connessioni principali sono posizionate sul lato sinistro, con scheda madre e CPU, mentre sul lato destro troviamo, in alto i 4 pin SATA, Molex e Floppy ed in basso PCI-E.

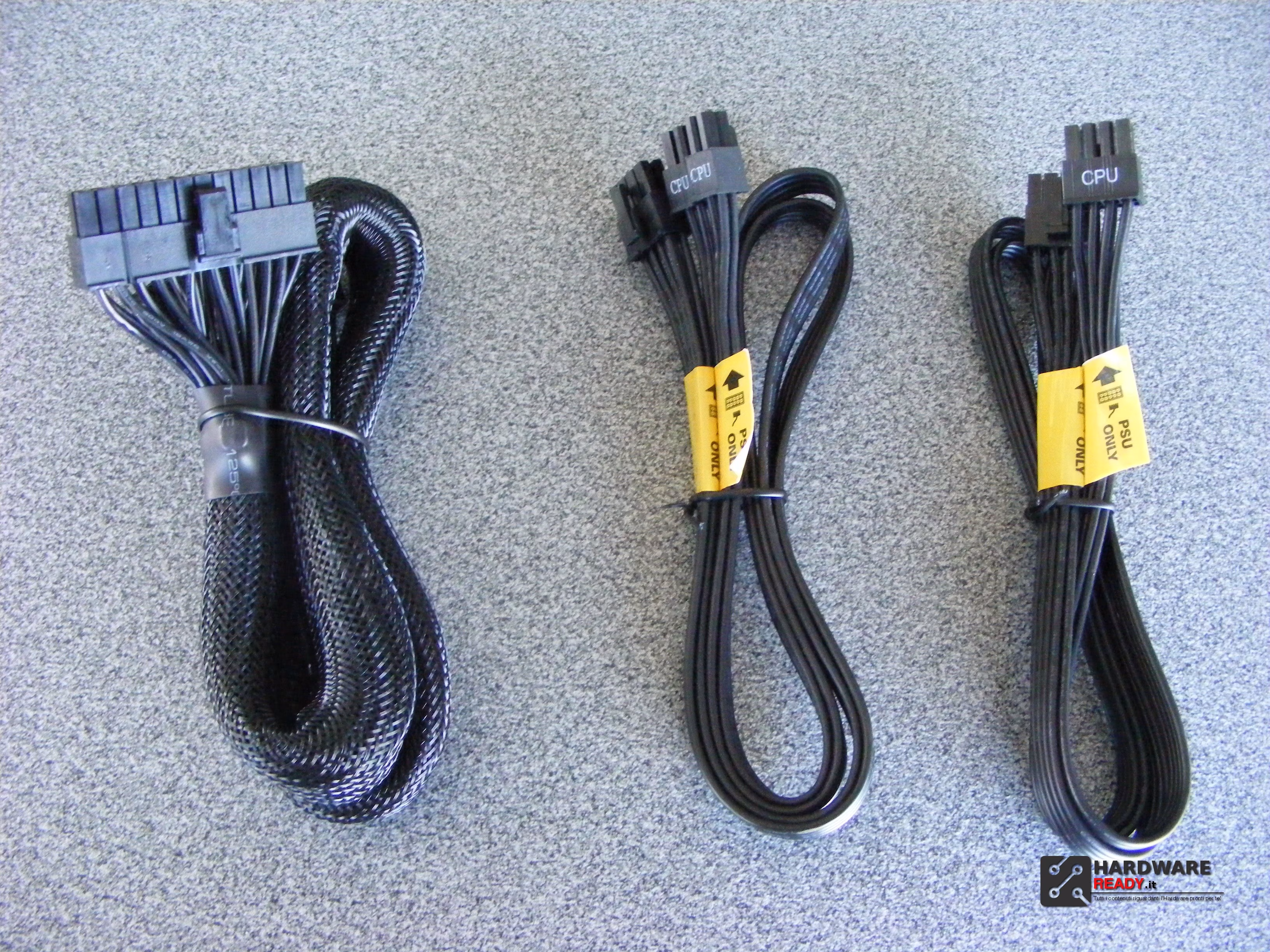

Nel dettaglio i cavi di alimentazione della scheda madre 20+4 PIN e della CPU EPS, il primo 8 PIN ed il secondo 4+4 PIN.

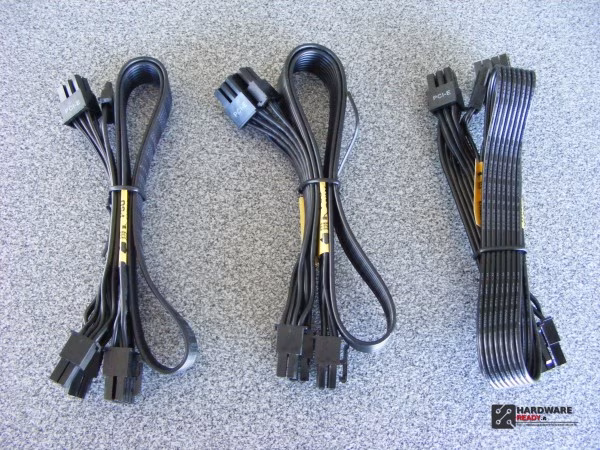

Tre (a doppio connettore) i cavi di collegamento 6+2 PCI-E, per un totale di sei connettori.

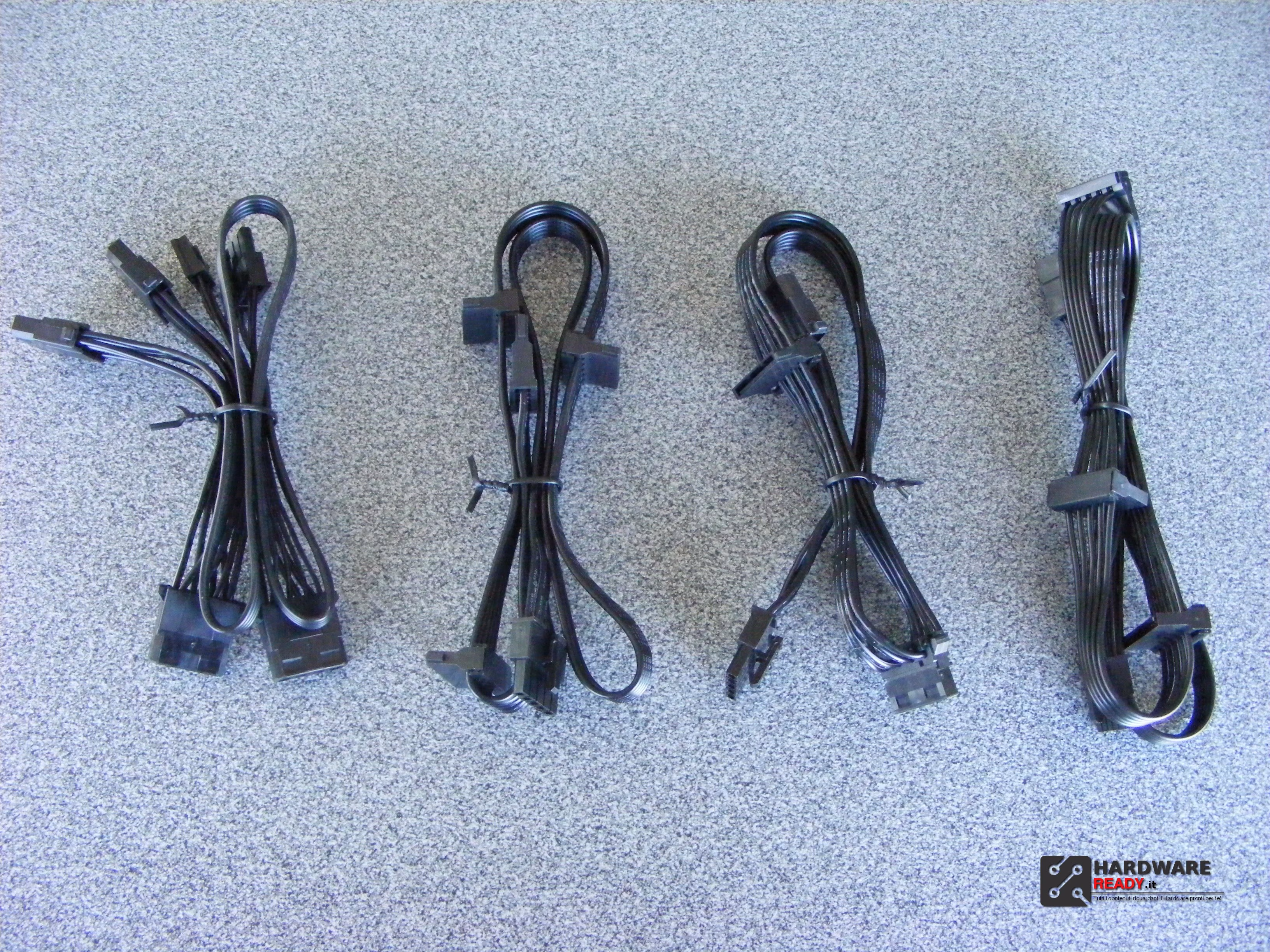

I cavi di collegamento per le periferiche: 9 SATA, 6 Molex ed 1 floppy.

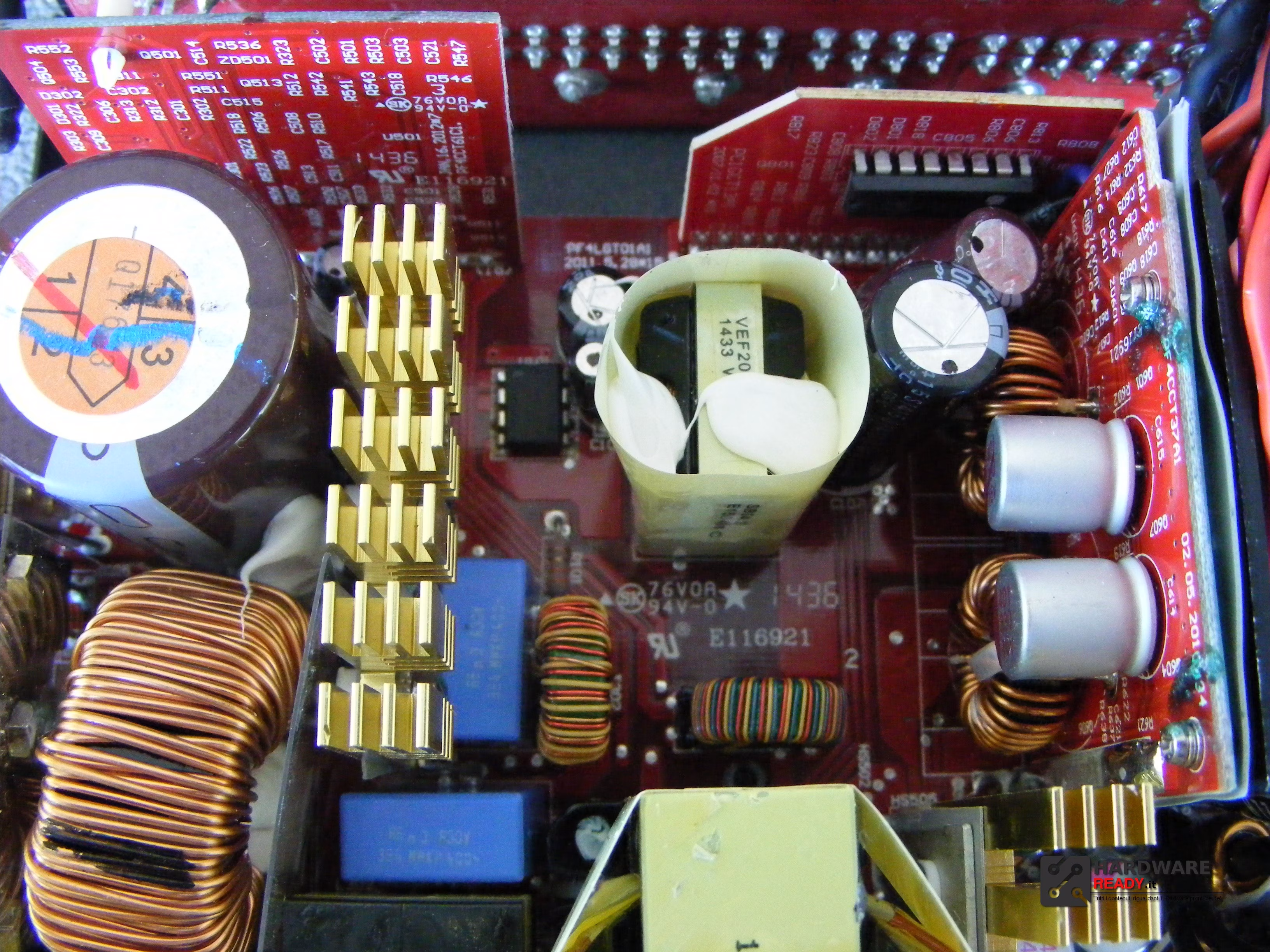

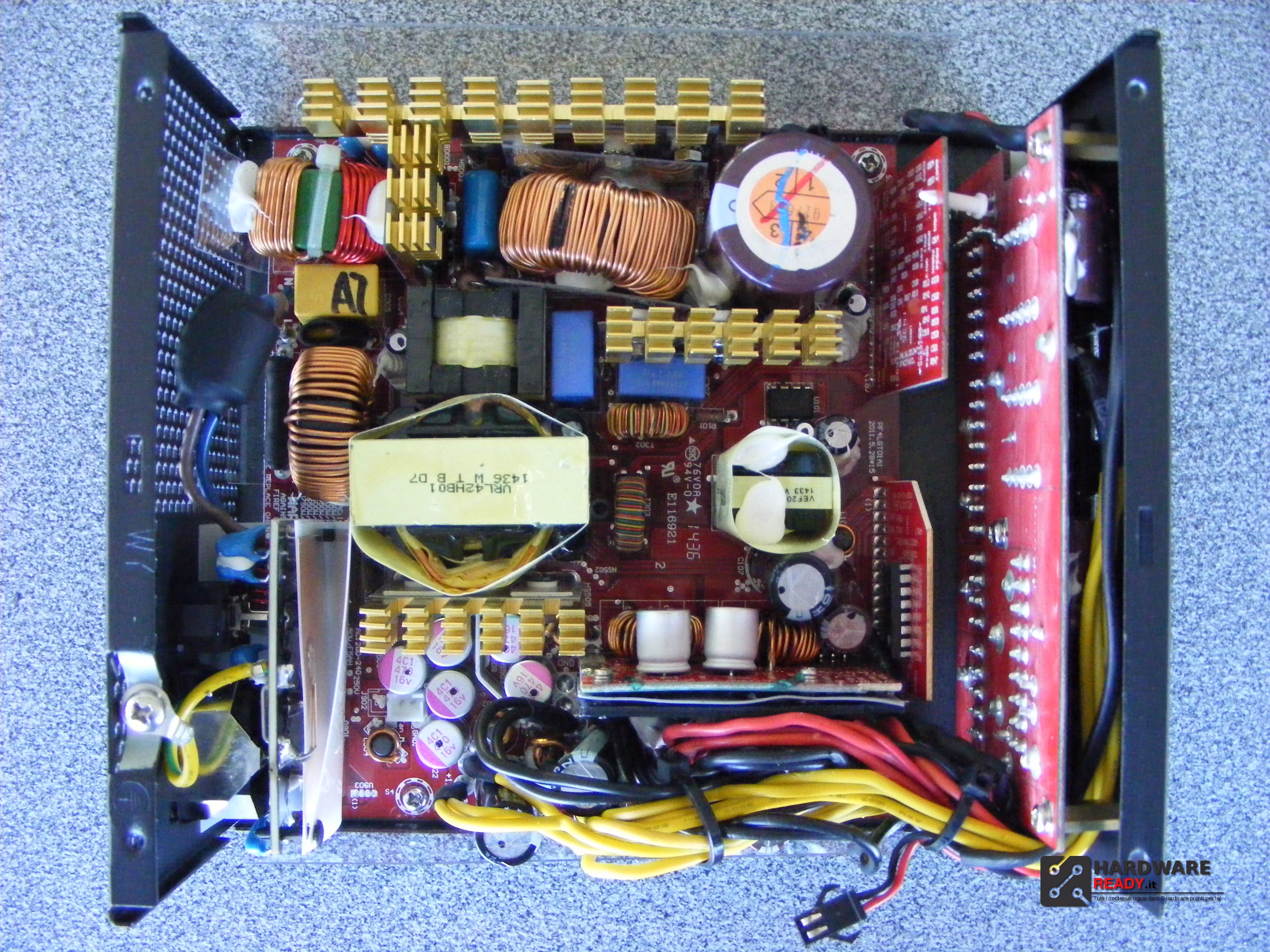

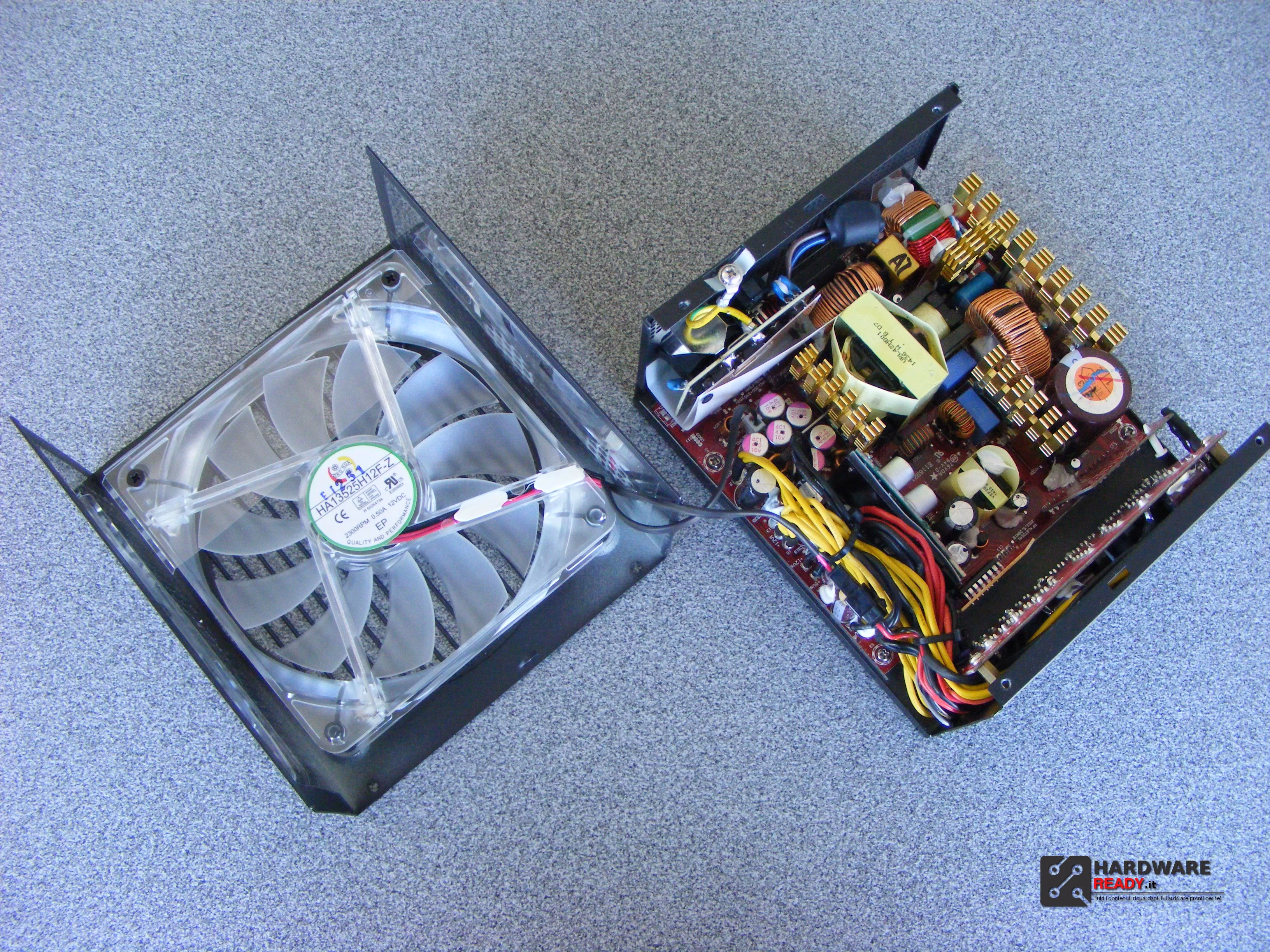

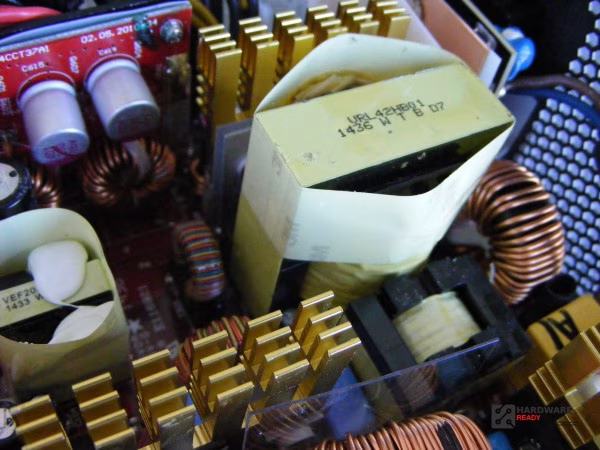

All’interno si nota la componentistica Giapponese dell’azienda Nippon Chemi Con di qualità, ben ordinata e con 4 dissipatori in alluminio dalla colorazione oro, sufficienti per un’adeguata dissipazione.
Eccellente qualità delle saldatura, lo zampino Seasonic si vede all’interno. La tipologia di alimentazione primaria è LLC con rettifica secondaria DC-DC VRM.

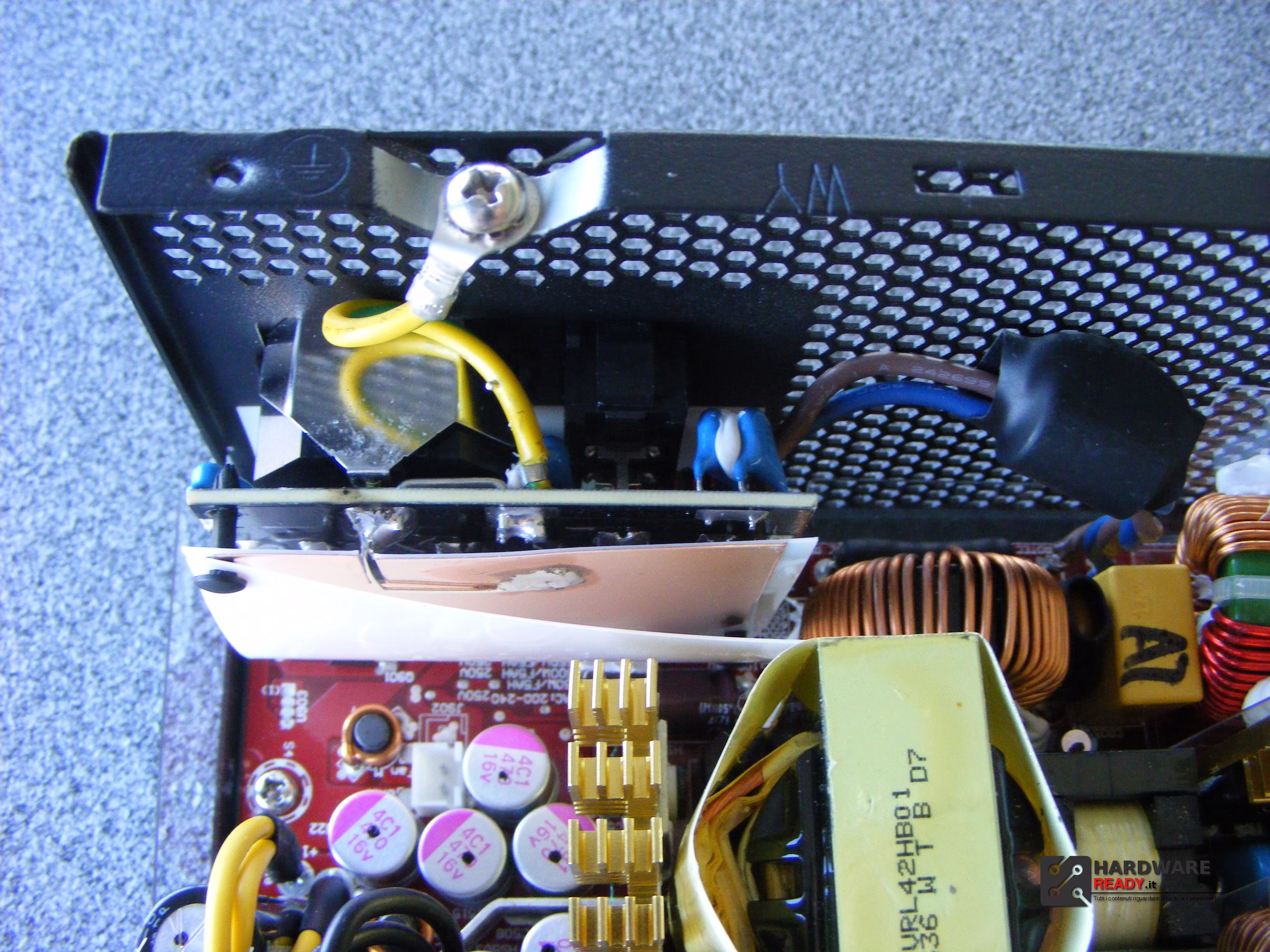

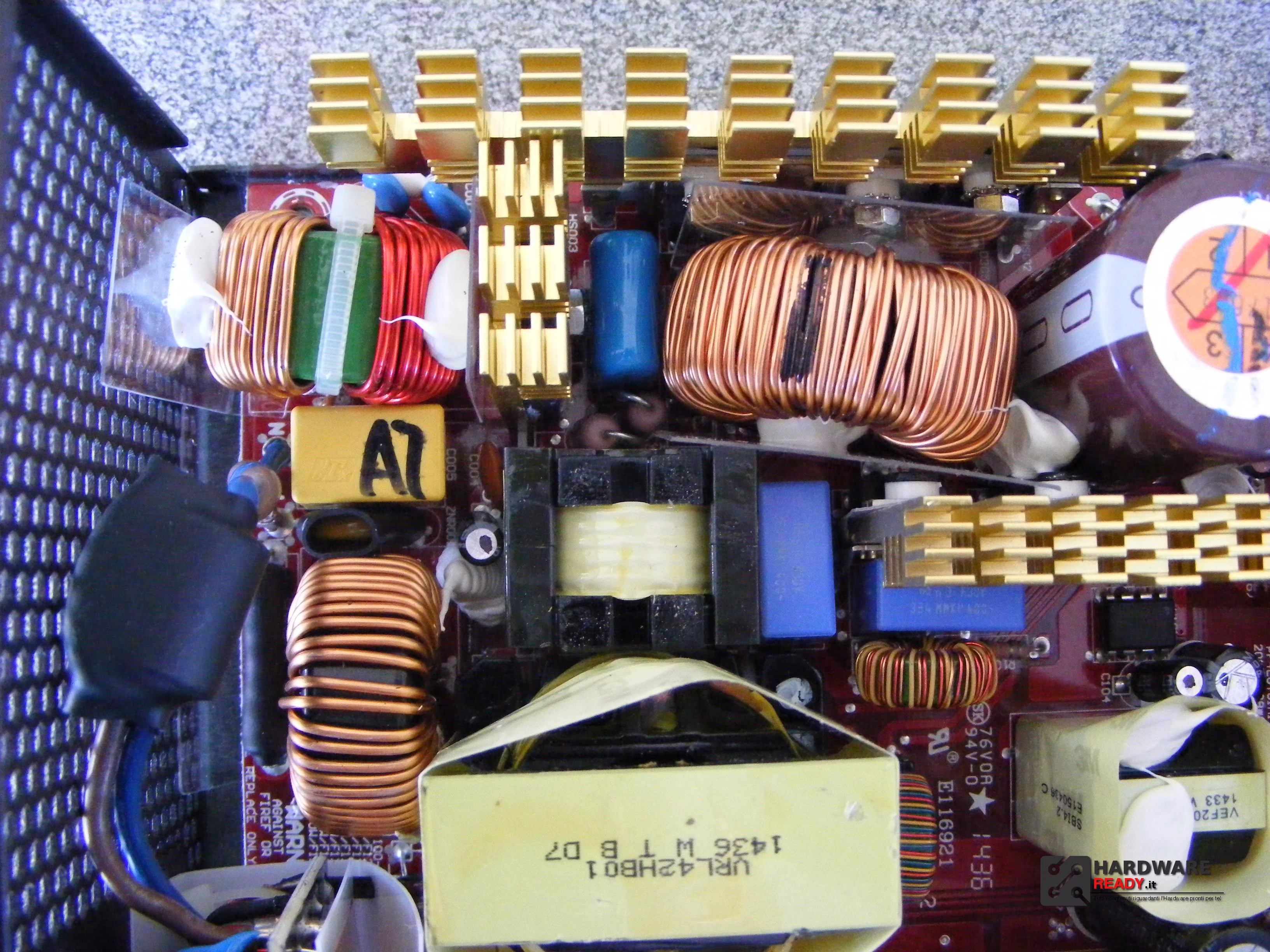

La fase di filtraggio iniziale avviene tramite una bobina e dei condensatori ad X ed a Y sul piccolo pcb utilizzato e continua sulla scheda principale. Il puntante I/O isola completamente dalla corrente elettrica perchè bipolare. Continua sul pcb principale con due generose bobine ed un mov.

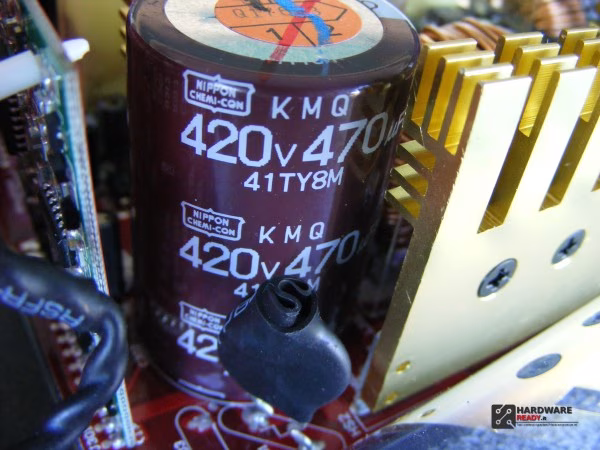

Dopo il ponte raddrizzatore si passa al condensatore principale, un Nippon Chemi-Con KMQ 41TY8M 420v da 470uF possente e di qualità Giapponese certificato fino a 105°C.

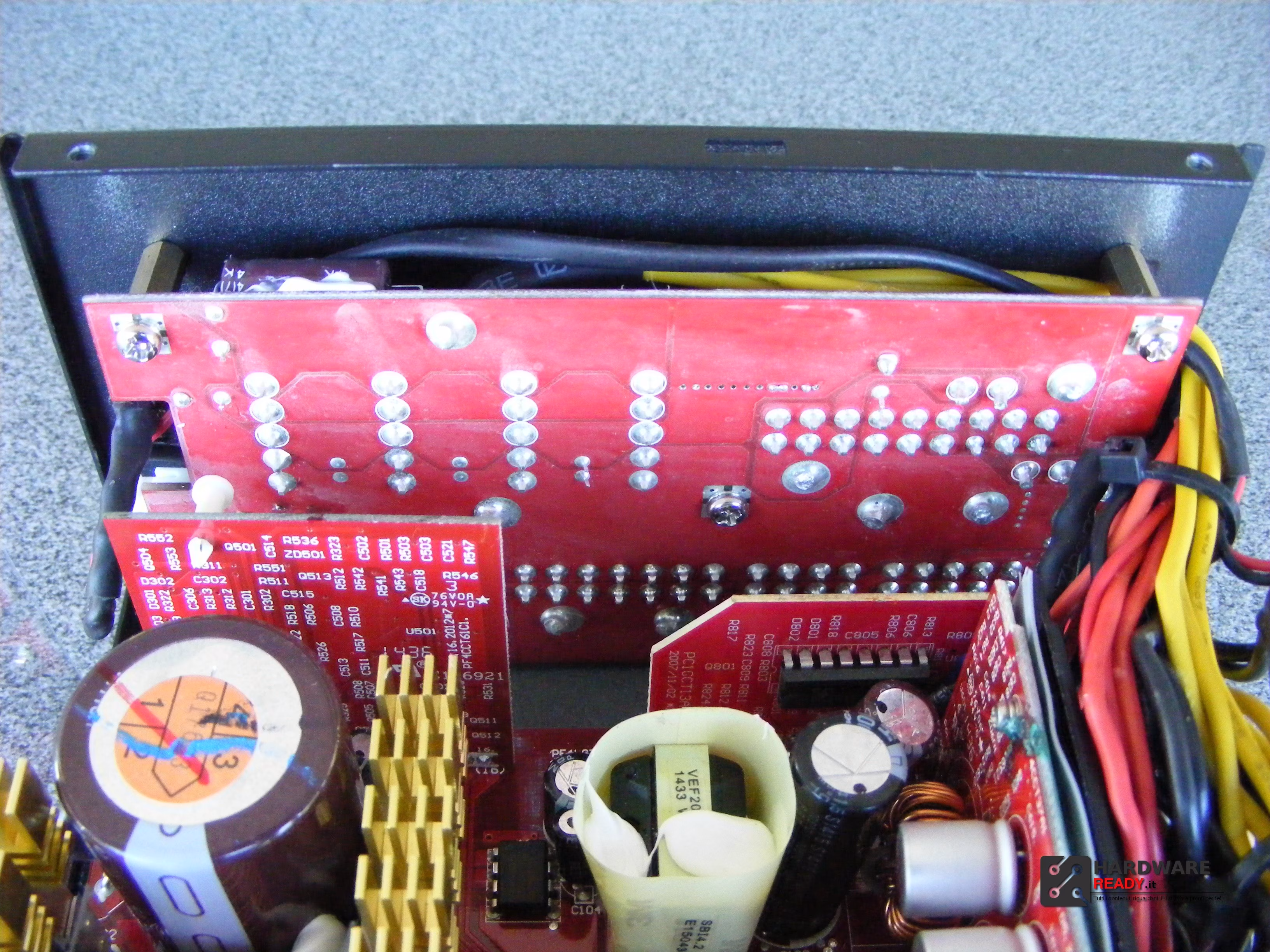

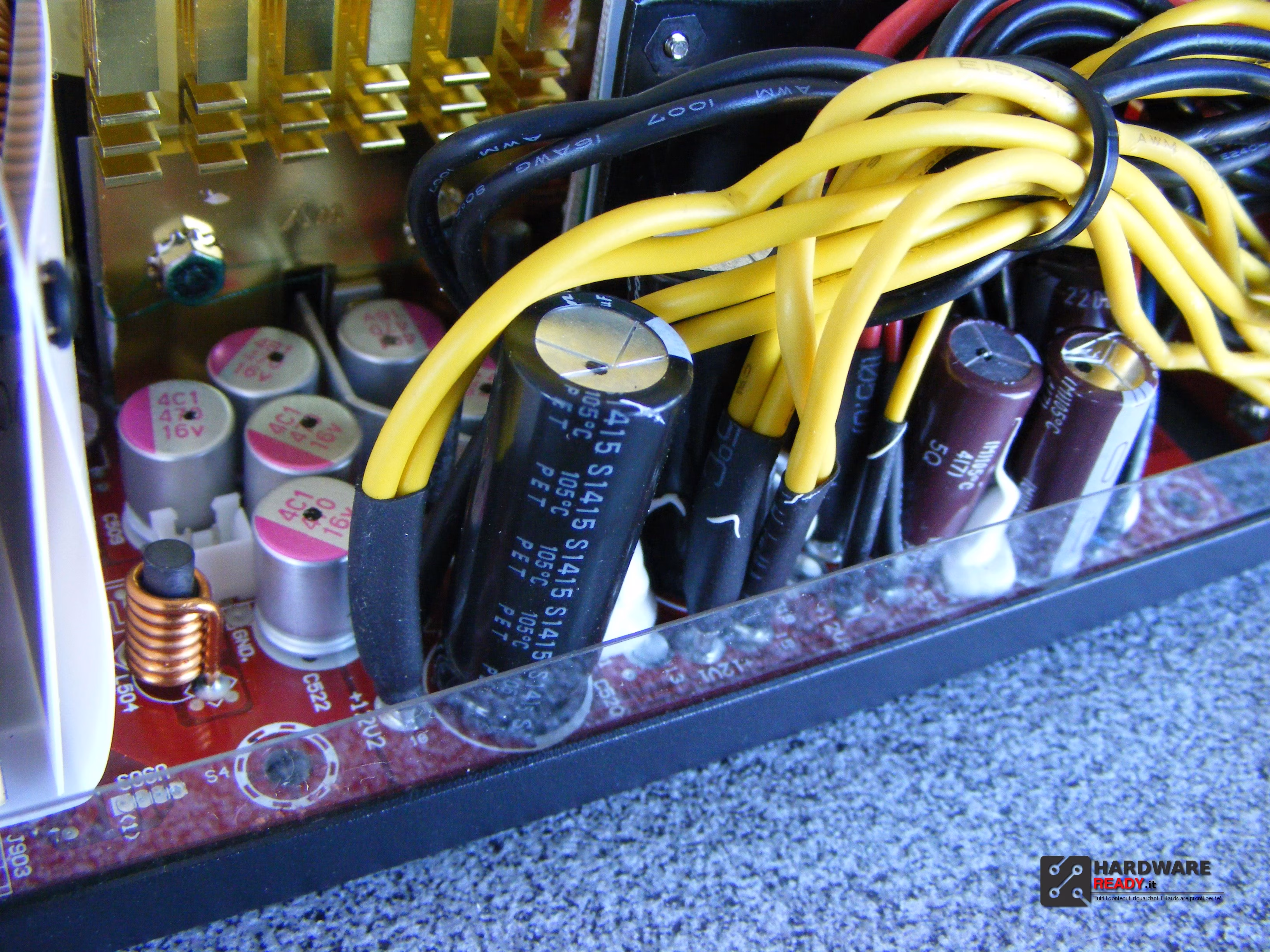

Per evitare rotaie di saldature, le varie alimentazioni a 12V, 5V e 3,3V sono collegate con cavi volanti saldati sul pannello all’altezza degli appositi connettori con l’adeguato filtraggio.
In quest’ultima fase Antec ha munito di ogni sistema di protezione il prodotto: sovratensioni e cali di tensione, corto circuiti e surriscaldamento.

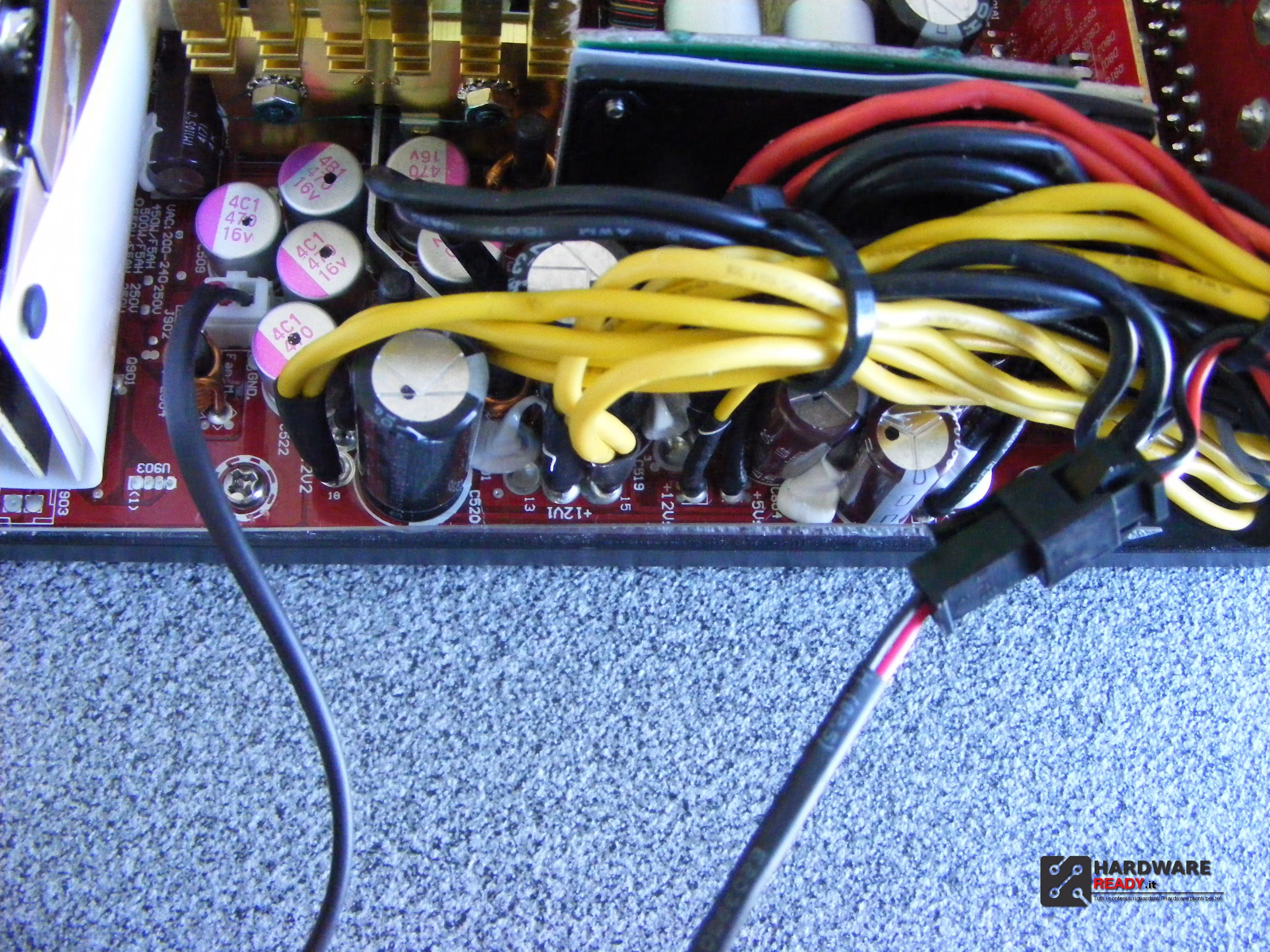

Ecco i vari transistor e condensatori con i cavi che partono per il pannello posteriore dopo aver filtrato e modificato i voltaggi a 12v (su due linee 12V1 – 12V2), 5V e 3,3V.

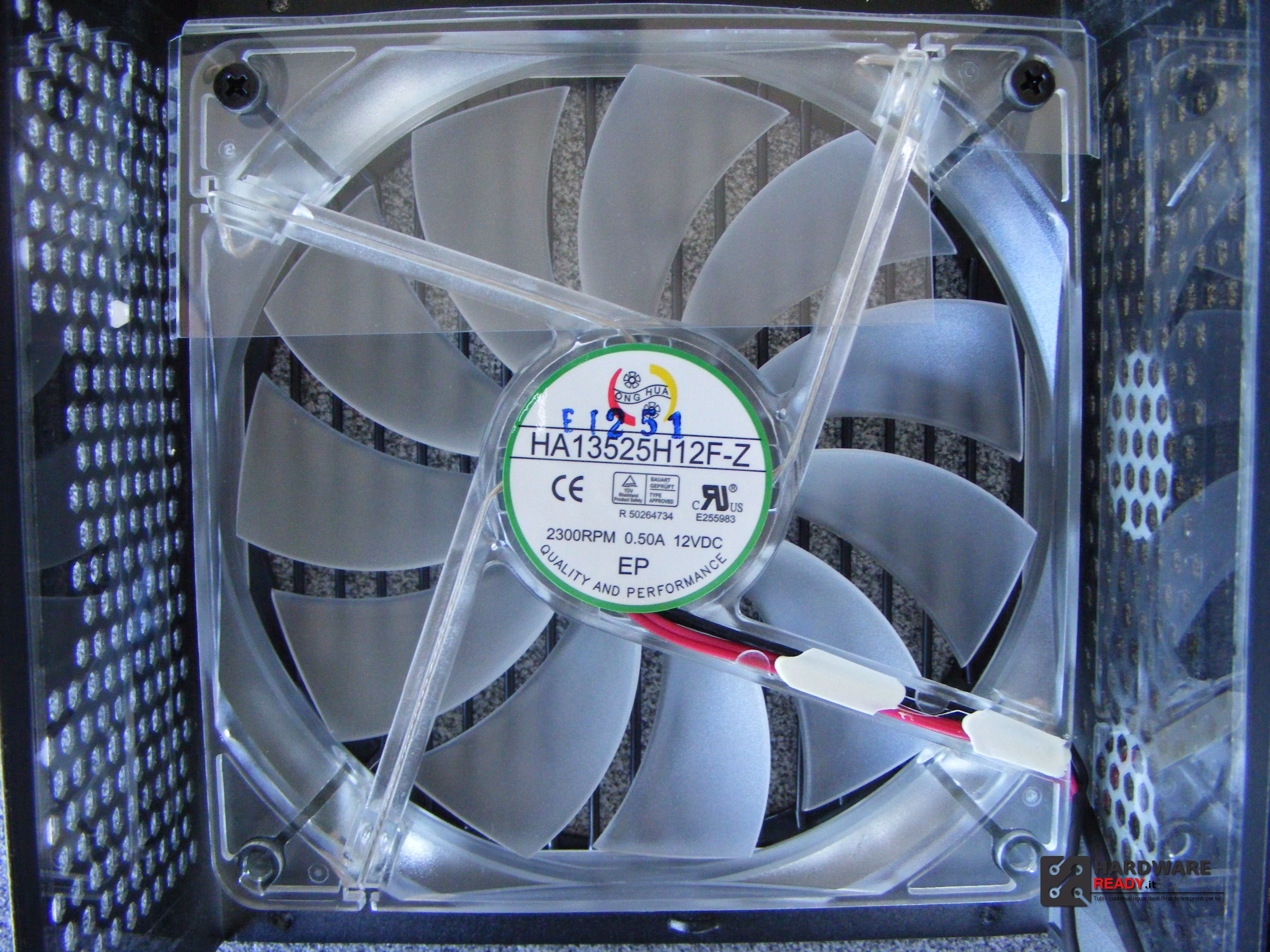

Ecco la possente ventola ONG HUA da 135mm con tecnologia “Fluid Dynamic Bearing ” e ben 2300rpm di velocità (0.50A e 12V DC) dalla colorazione trasparente con LED bianchi e 2 pratici connettori per l’alimentazione ed un’eventuale sostituzione anche per i meno esperti. Ottima la qualità della ventola.

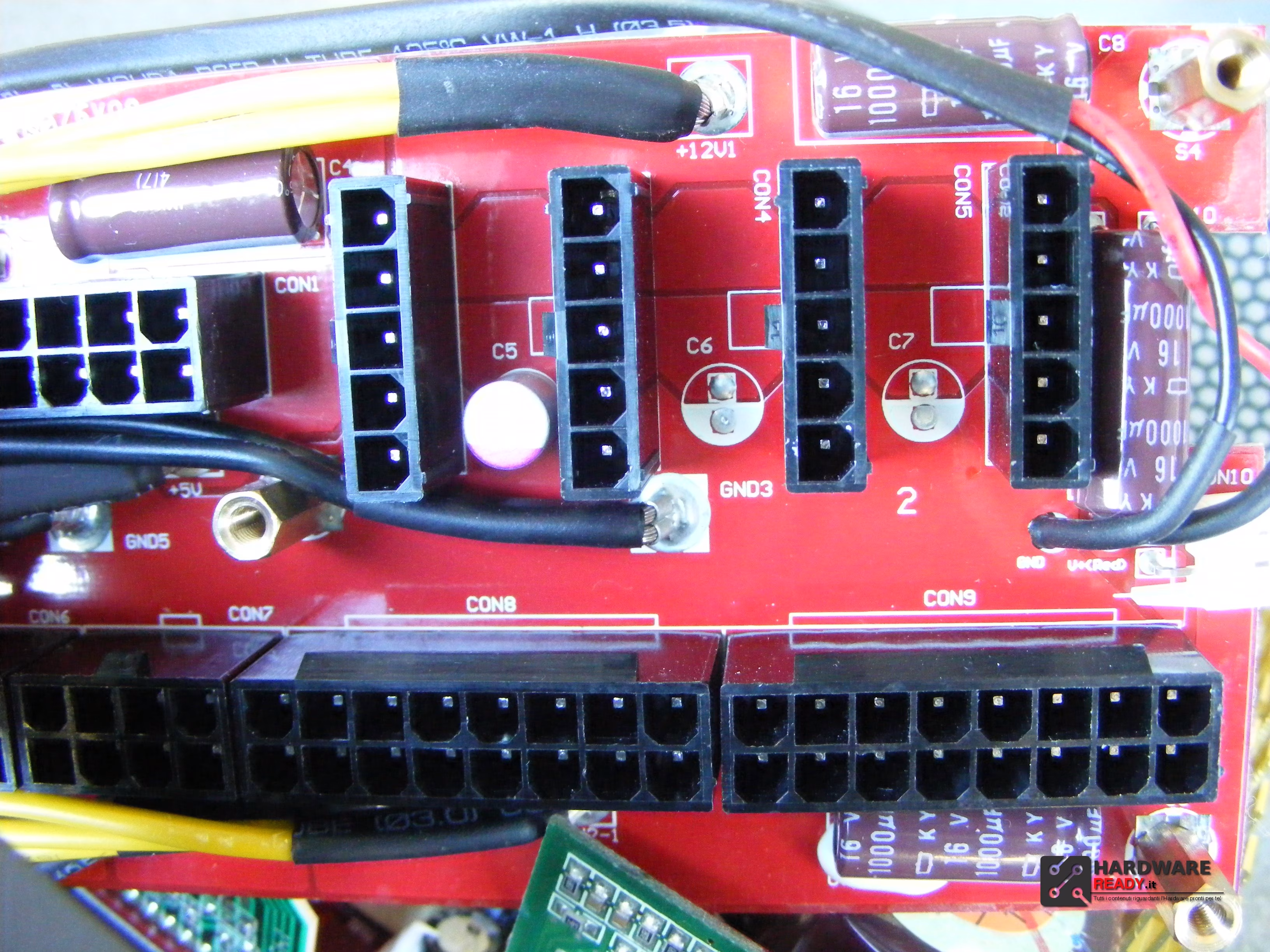

Nel pannello posteriore non vi sono particolari componenti da dichiarare, ma anche qui abbiamo componenti di qualità Giapponesi Chemi Con che filtrano le uscite.

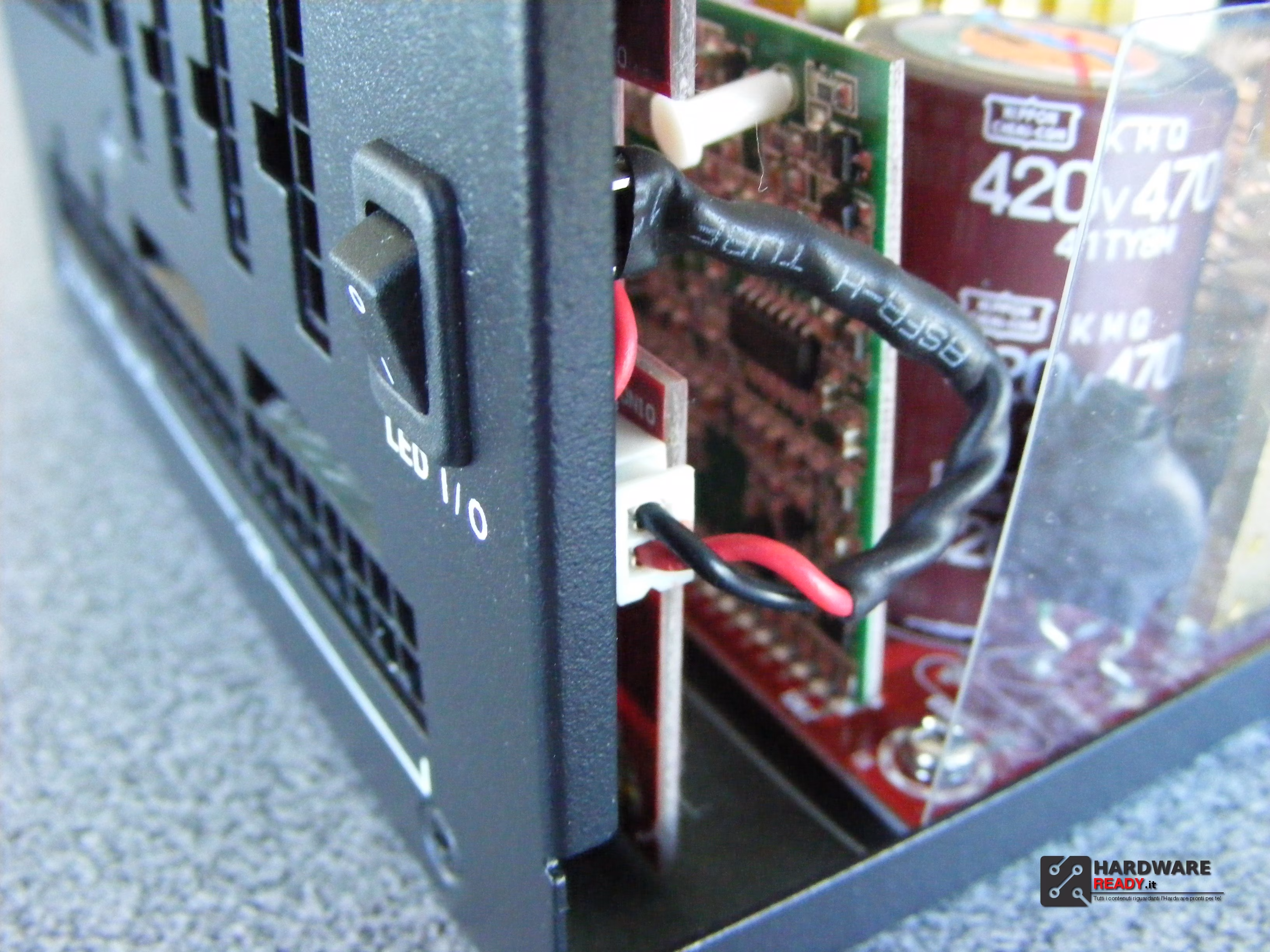

Anche il pulsante I/O dei led è facilmente removibile.
Configurazione:
Test:
Stabilità in IDLE ed a pieno carico
I voltaggi sono a dir poco perfetti, Antec conferma la qualità del suo prodotto anche nei test.
Consumo elettrico (inclusi i picchi)
Livello di rumorosità (Decibel)
La ventola si comporta in maniera impeccabile anche sotto sforzo (misurazione a 10/15cm).
Prodotto completo al giusto prezzo con certificazione 80 Plus Gold, qualità interna con lo zampino di Seasonic e tutta componentistica giapponese dell’azienda Nippon Chemi Con.
Modularità completa e cavetteria di buona qualità, ventola silenziosa e potente caratterizzata dal design trasparente con i LED bianchi, soprattutto molto utile il pulsante posto sul pannello dei connettori per attivarli e disattivarli. Estetica personalizzabile con le coppie di gommini rossi e neri in dotazione che sono pensati per eliminare vibrazioni ed isolano l’alimentatore dalla struttura del case, ma funzionano maggiormente come decorazione estetica. Il bundle è scarno visto che comprende solo le viti di fissaggio al cabinet e il foglio di istruzioni.
Sicurezza ed affidabilità confermati dai test condotti e dalla formula AQ5 di Antec, ovvero ben 5 anni di garanzia sul prodotto ed assistenza globale 24/7. Il prezzo si aggira intorno ai 125/135€ a seconda dello store, ottimo considerando la qualità, il design e la modularità completa, ma siamo in linea con i prezzi.
