Antec TP-650c True Power Classic Recensione

Antec è un’azienda leader nel settore da molti anni con alimentatori che hanno ricevuto consensi dalla critica e dagli appassionati.
Sin dalla vecchia True Power Quattro alle attuali High Current Pro e True Power Classic, l’azienda Californiana ha prediletto per i propri alimentatori la qualità costruttiva agli sfarzi estetici.

Oggi parleremo del modello da 650W dell’affermata serie True Power Classic, gamma non modulare e con 4 diversi modelli da 450, 550, 650 e 750 Watt.
Questa mira alla qualità ed alla longevità del prodotto con un’alta efficienza che gli conferisce una certificazione 80 Plus Gold e ben 5 anni di garanzia diretta Antec e supporto 24/7.
Vediamolo nel dettaglio.

Features

“Gli alimentatori Antec della serie TruePower Classic definiscono nuovi standard del settore. TruePower Classic è una delle prime serie di alimentatori a essere conforme con lo standard energetico più restrittivo, ErP Lot 6: 2013. Utilizzando un alimentatore certificato 80 PLUS® GOLD, che opera con un’efficienza del 92%, potete risparmiare sino al 20% sulla bolletta elettrica. Con 5 anni di garanzia e un supporto globale 24/7 a vita, l’TP-650C è lo standard di riferimento per gli alimentatori.” Sito Antec

Scheda Tecnica

650 w di Potenza Continua – 650 w di Potenza continua garantiti da Antec
Certificazione 80 PLUS® GOLD – Fino al 92% d’efficienza per ridurre la tua bolletta elettrica
Risparmia energia e denaro – Riducendo la tua bolletta elettrica fino al 20%
AQ5 – Qualità e garanzia Antec di 5 anni e supporto globale a vita 24/7
120 мм DBB Silence – Ventola ipersilenziosa da 120mm con doppi cuscinetti a sfera di elevata qualità e durata
Thermal Manager – Un evoluto sistema di controllo della ventola in bassa tensione per massimizzare il raffreddamento dei componenti e la silenziosità operativa
Linee a elevata intensità di corrente – 2 linee +12 V ad alta intensità di corrente con supporto a carichi elevati per una compatibilità ancora maggiore con CPU e GPU
100% +12V – Output per alimentare anche le più esigenti CPU & GPU
Multi PCI-E – 4 connettori PCI-E per gestire GPU multiple
CircuitShield™ – Suite completa di sistemi di protezione di livello industriale:
Protezione da sovracorrenti (OCP),
Protezione da sovratensioni (OVP),
Protezione da calo di tensione (UVP),
Protezione da corto circuiti (SCP),
Protezione da sovraccarichi di Potenza (OPP),
Protezione da surriscaldamento (OTP),
Protezione sul transitorio di accensione (SIP) &
Operazione senza carico (NLO)
Robusti condensatori Giapponesi – Condensatori Giapponesi a elevate prestazioni per garantire la massima stabilità e precisione di regolazione della corrente in uscita

Output Table

Connettori

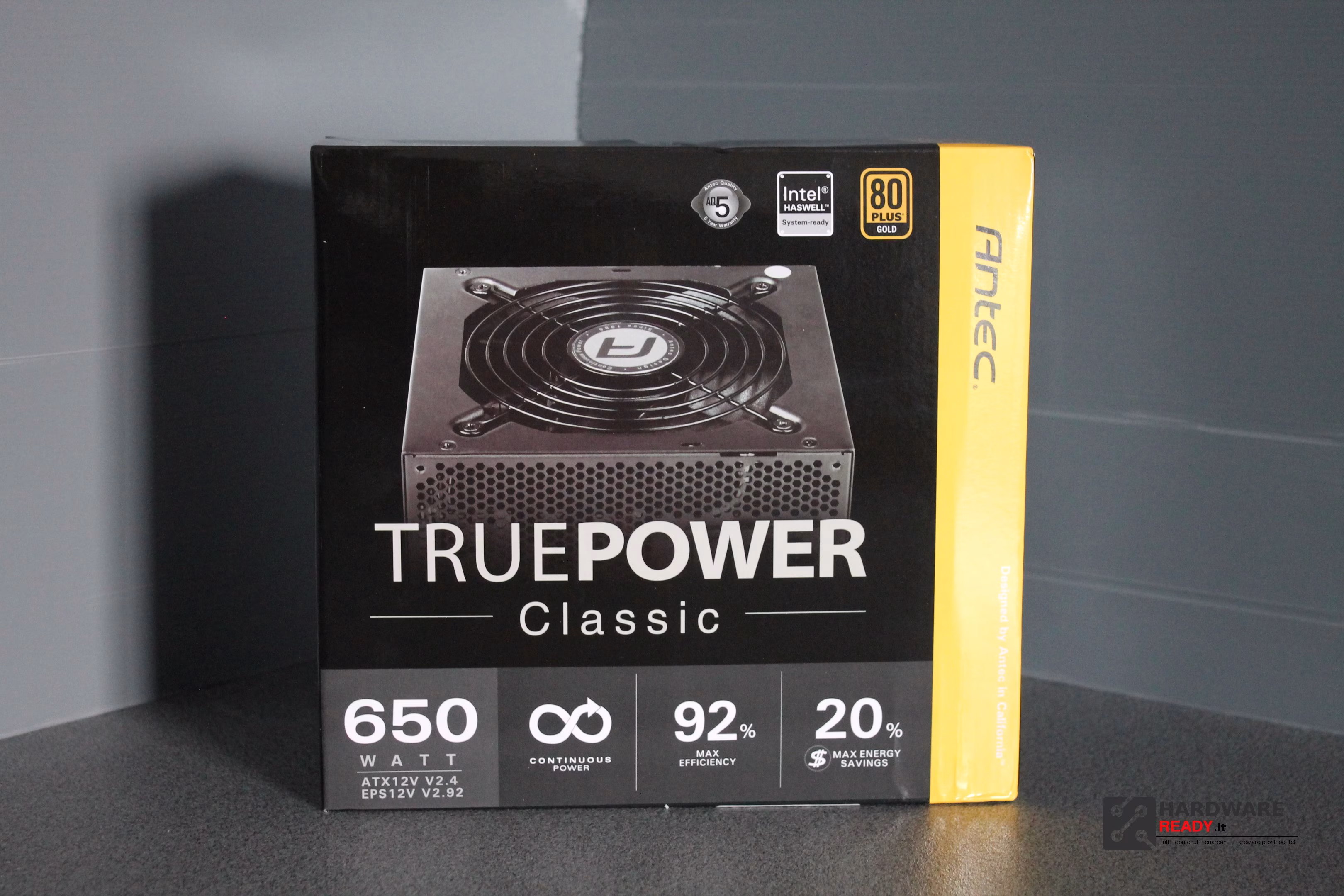

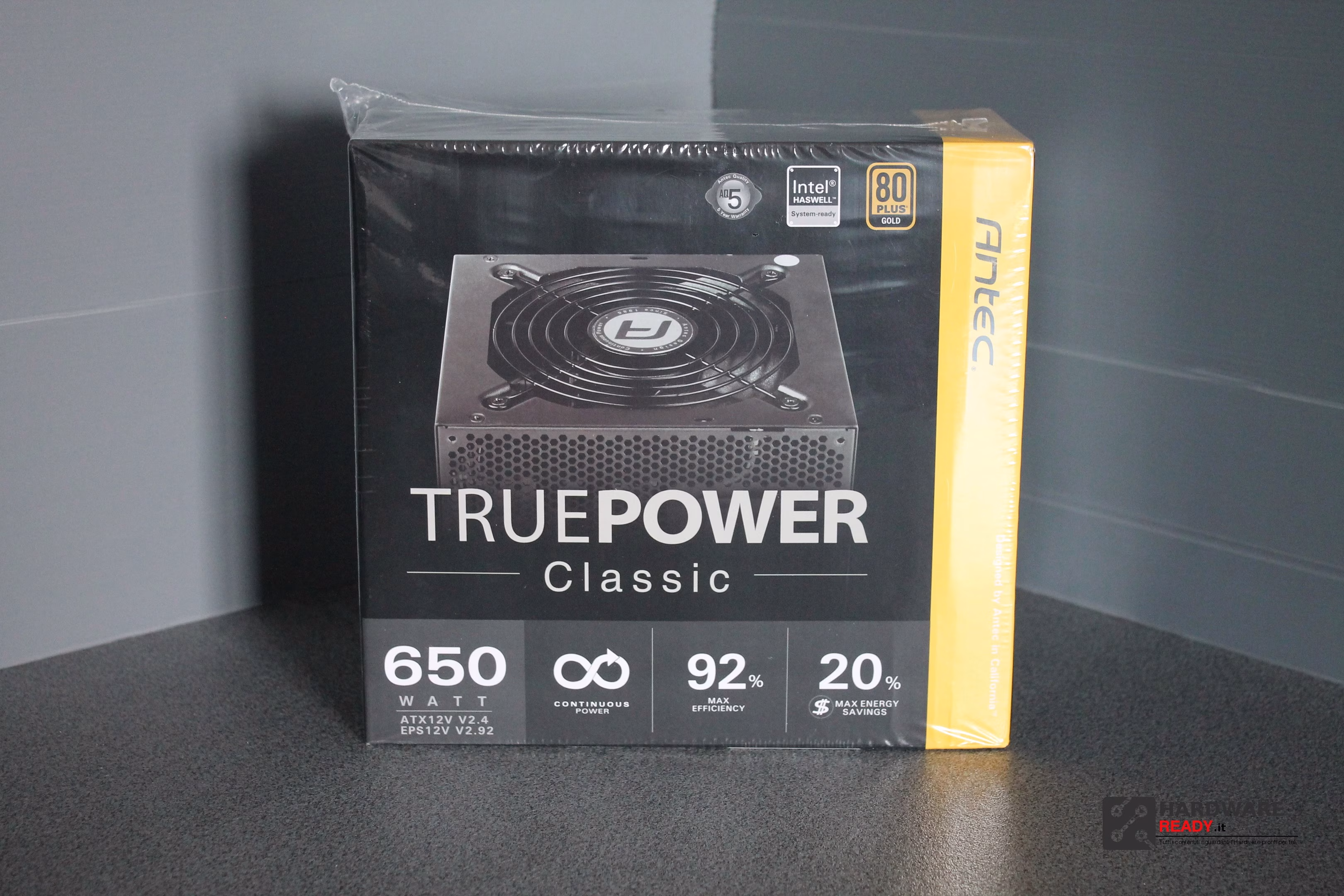

Confezione molto rigida e curata esteticamente.

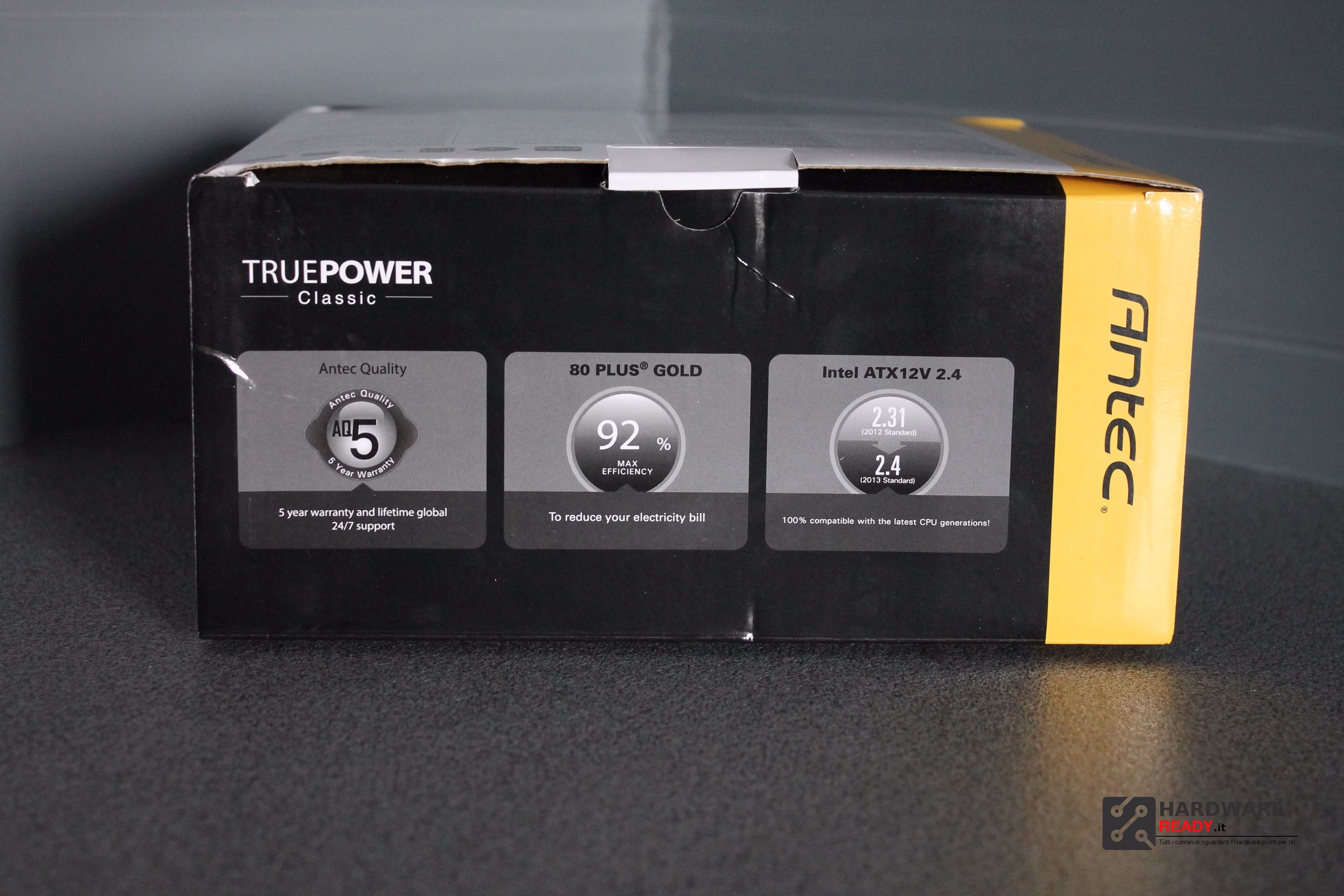

Semplice nel design e con le principali features in bella vista sul frontale

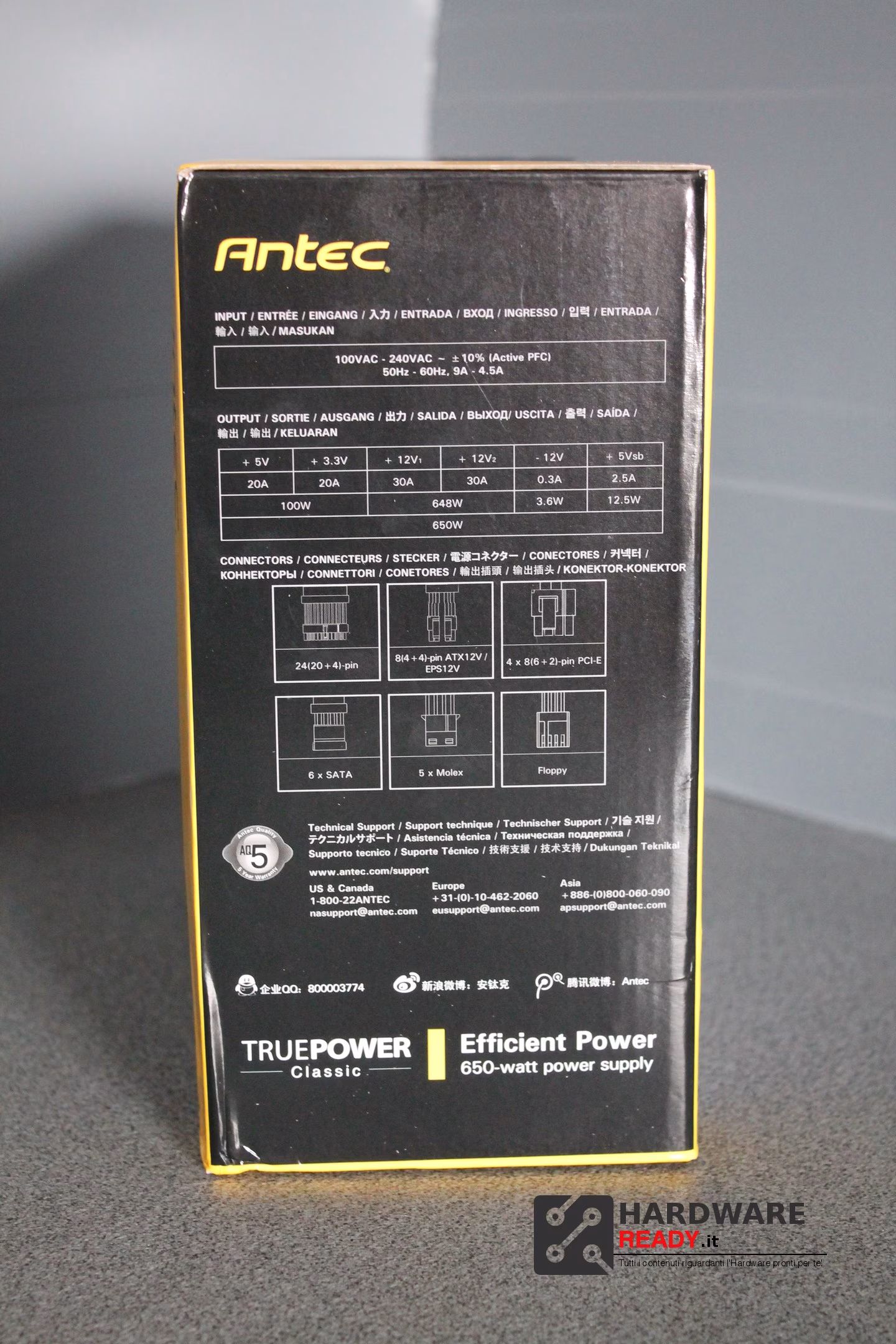

Sul retro una scheda tecnica completa in ben 8 lingue ed un’immagine del PSU con le misure.

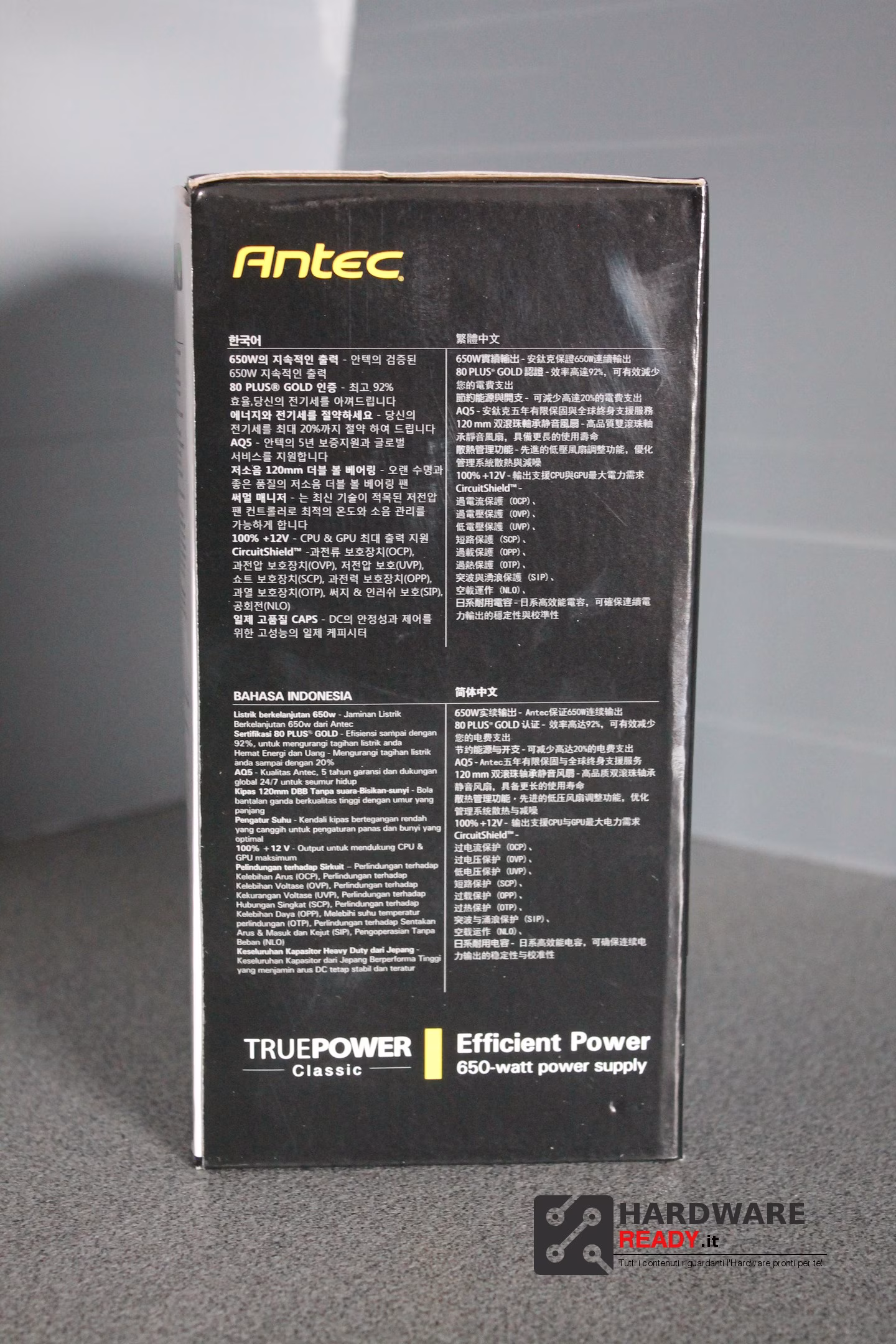

Sui lati minori presenti le specifiche in altre 4 lingue e due tabelle con gli output ed i connettori.

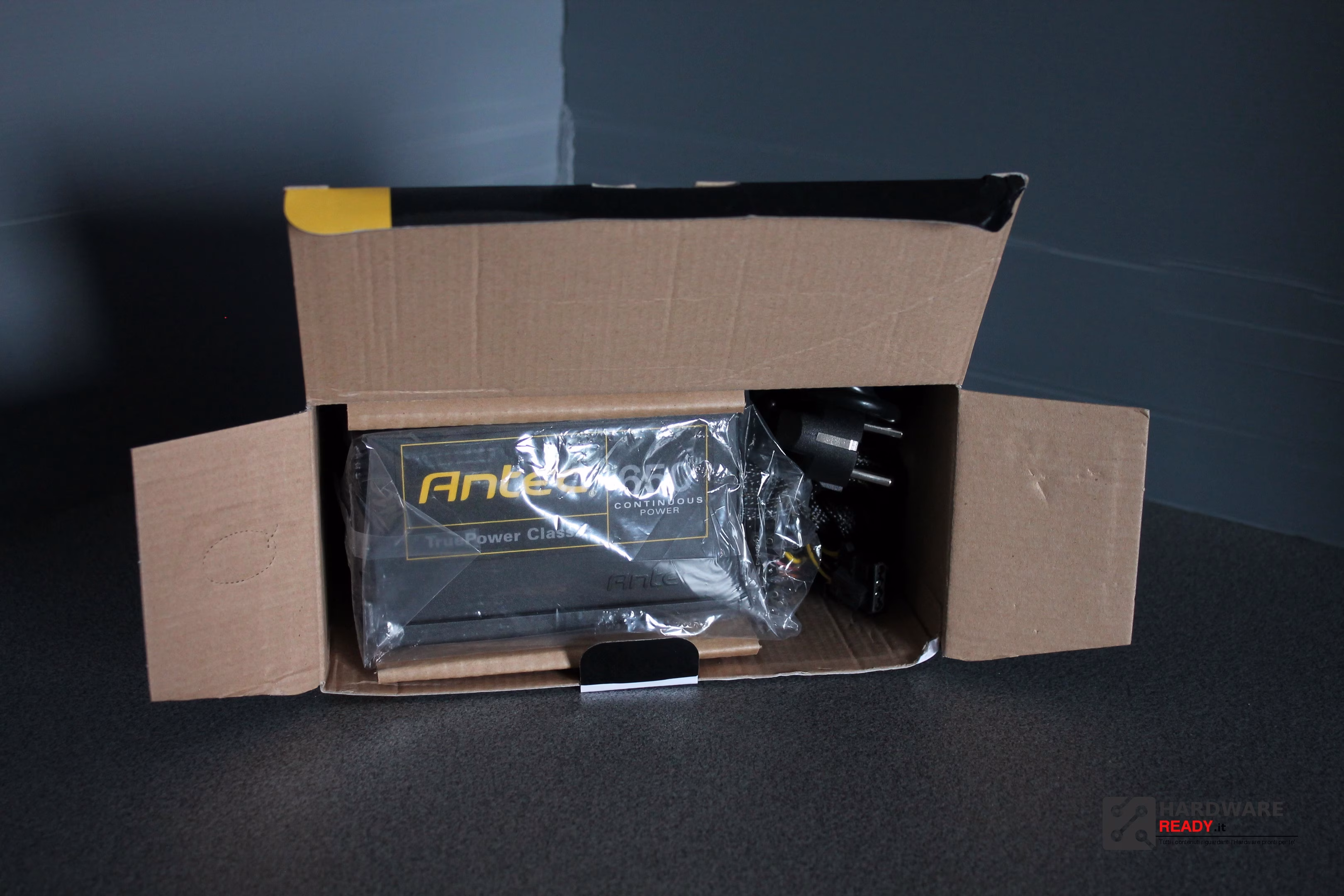

L’imballaggio interno è semplice. Un piccolo guscio di cartone custodisce e protegge l’alimentatore che è a sua volta imbustato per evitare graffi accidentali sulla scocca.

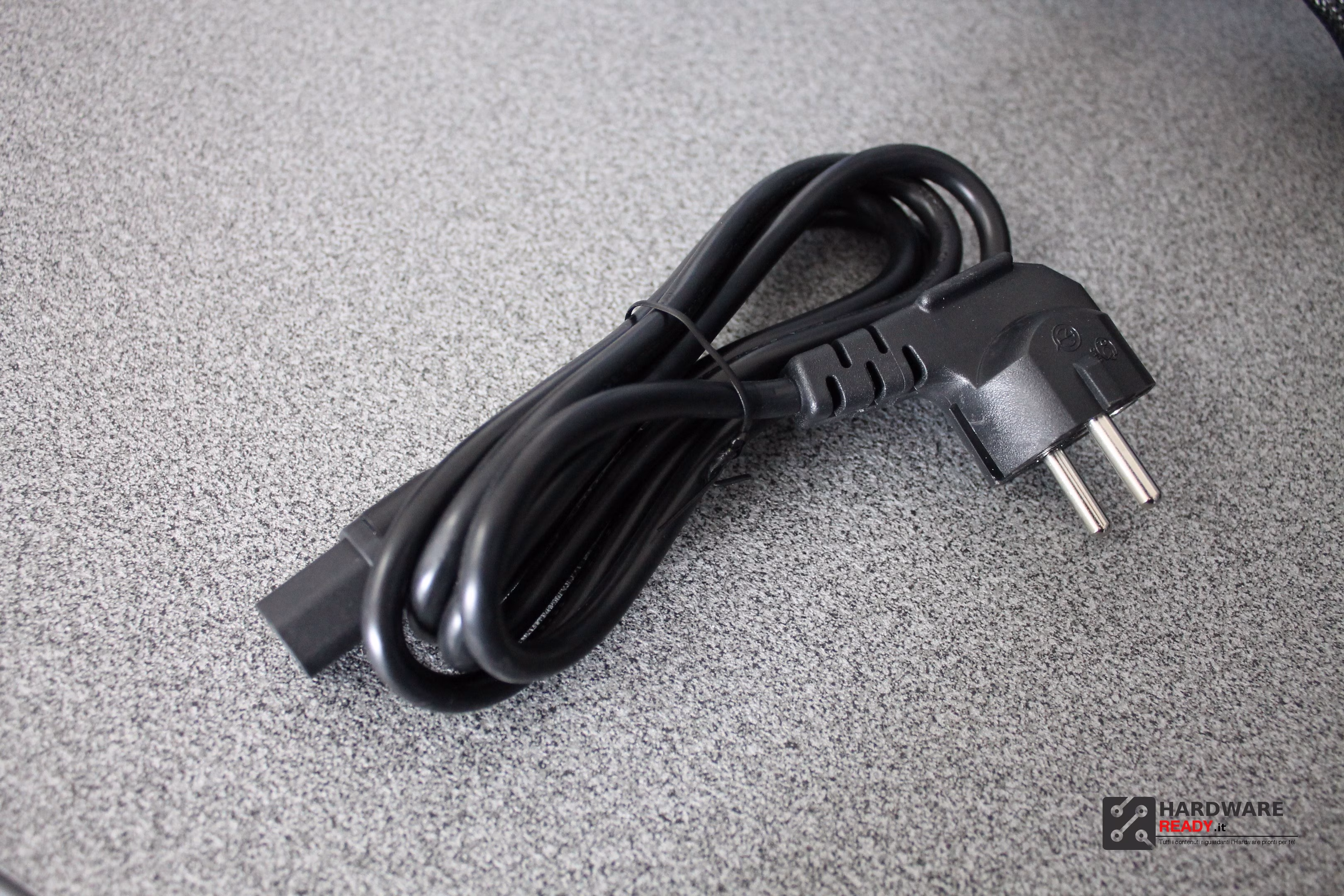

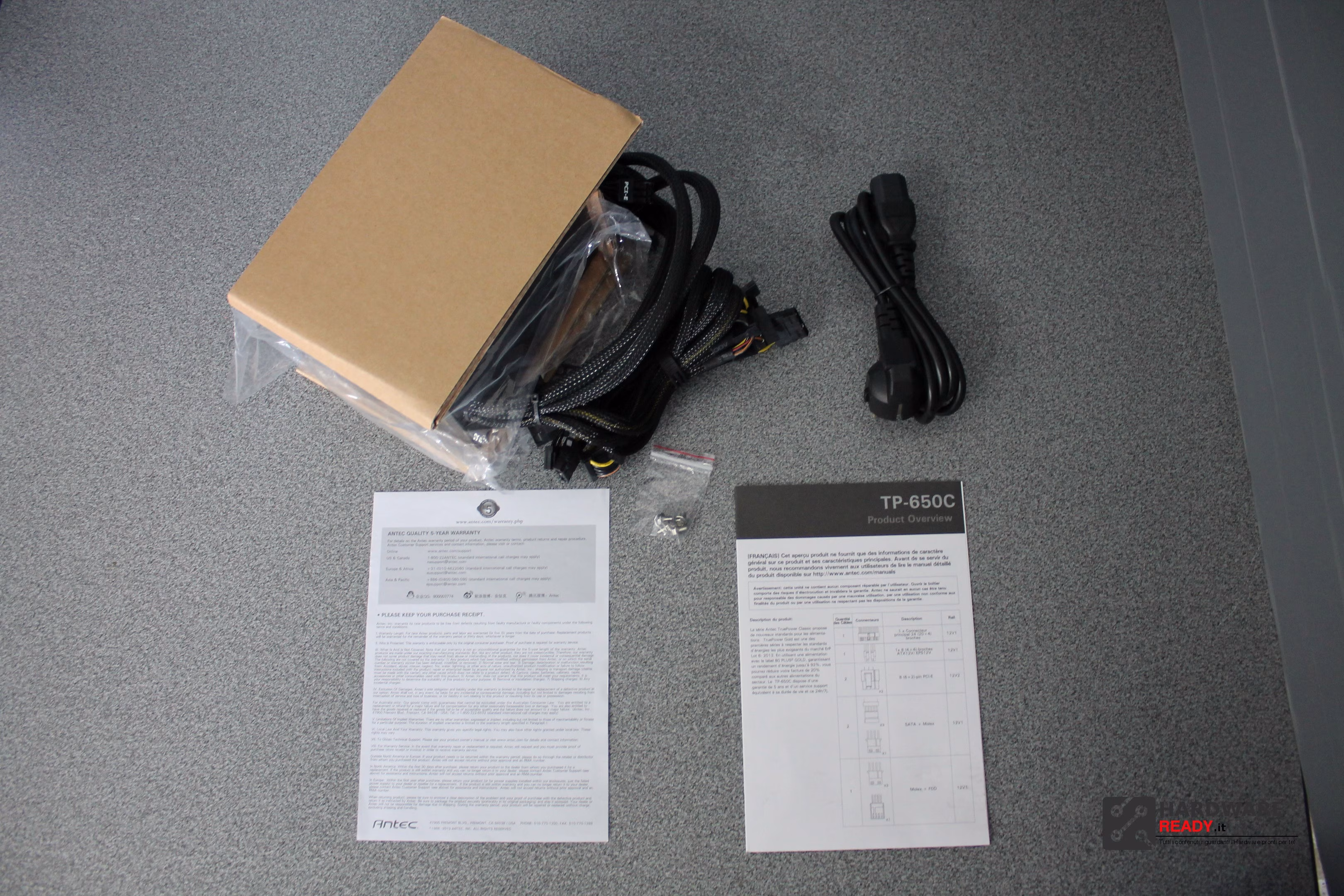

Il Bundle è nullo, tipico di Antec… Presenti il manuale d’uso, il foglio di garanzia e le 4 viti per il fissaggio. Le due fascette a serraggio sono riutilizzabili, queste utili nel retro del case grazie anche al grosso raggio di fissaggio.

Il design è spartano e lineare.

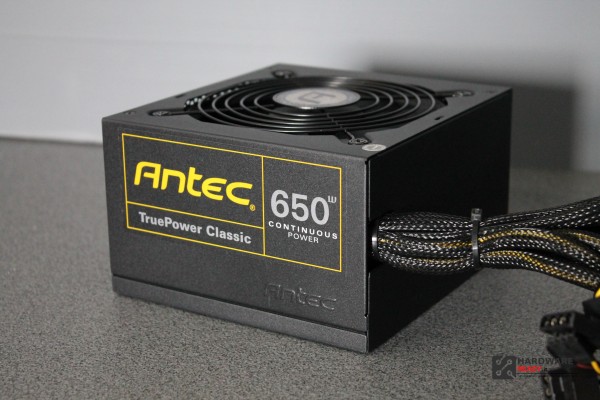

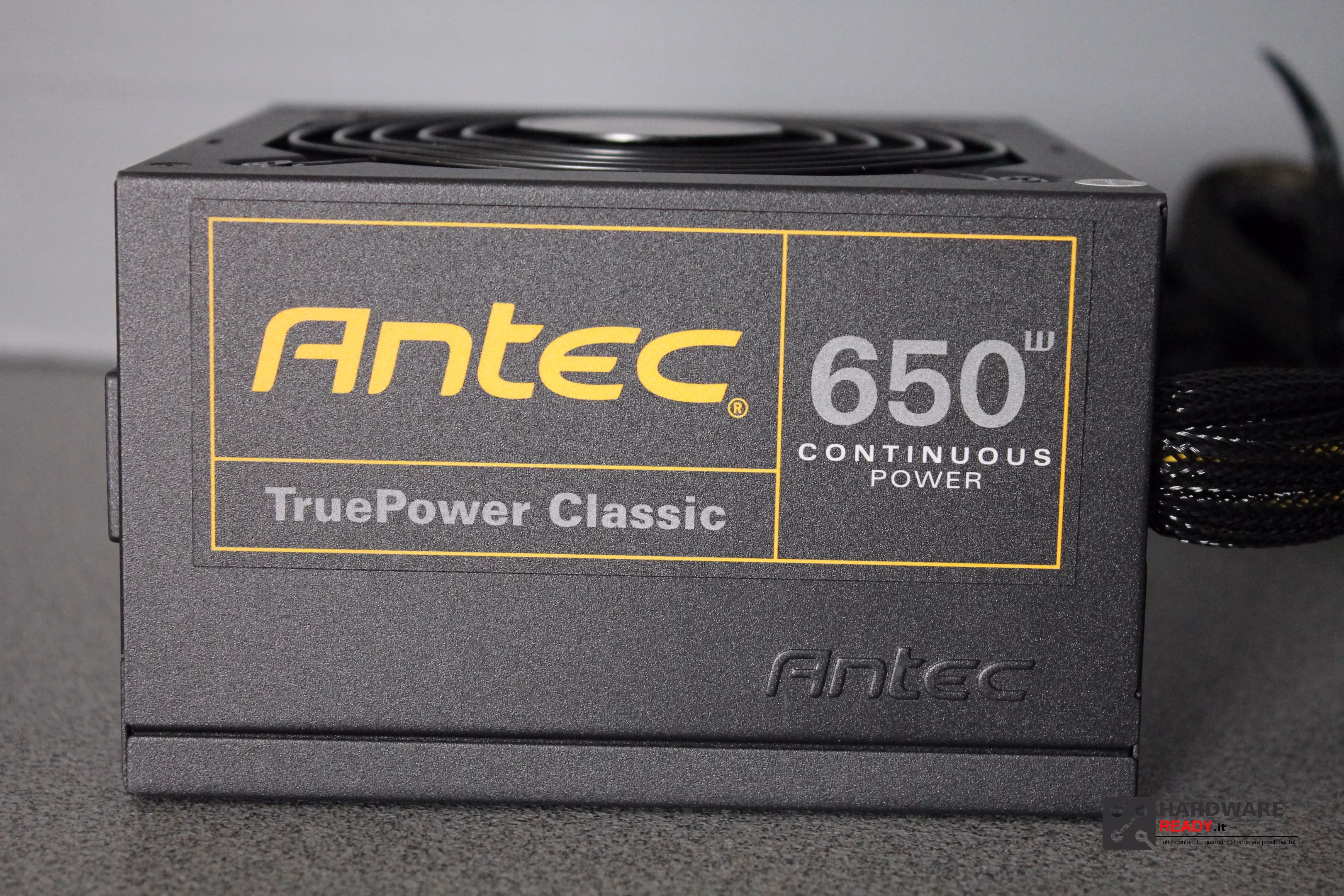

Molto bello l’accostamento dell’oro utilizzato per il logo ed il rettangolo adesivo applicato indicante il modello e la capacità del PSU sull’ottima verniciatura nero opaco antigraffio. In basso sulla scocca in rilievo è presente il logo Antec.
Il PSU ha una scocca simile a quella della serie maggiore HCP ma in dimensioni ridotte; soli 150mm di profondità per il TP-650c.

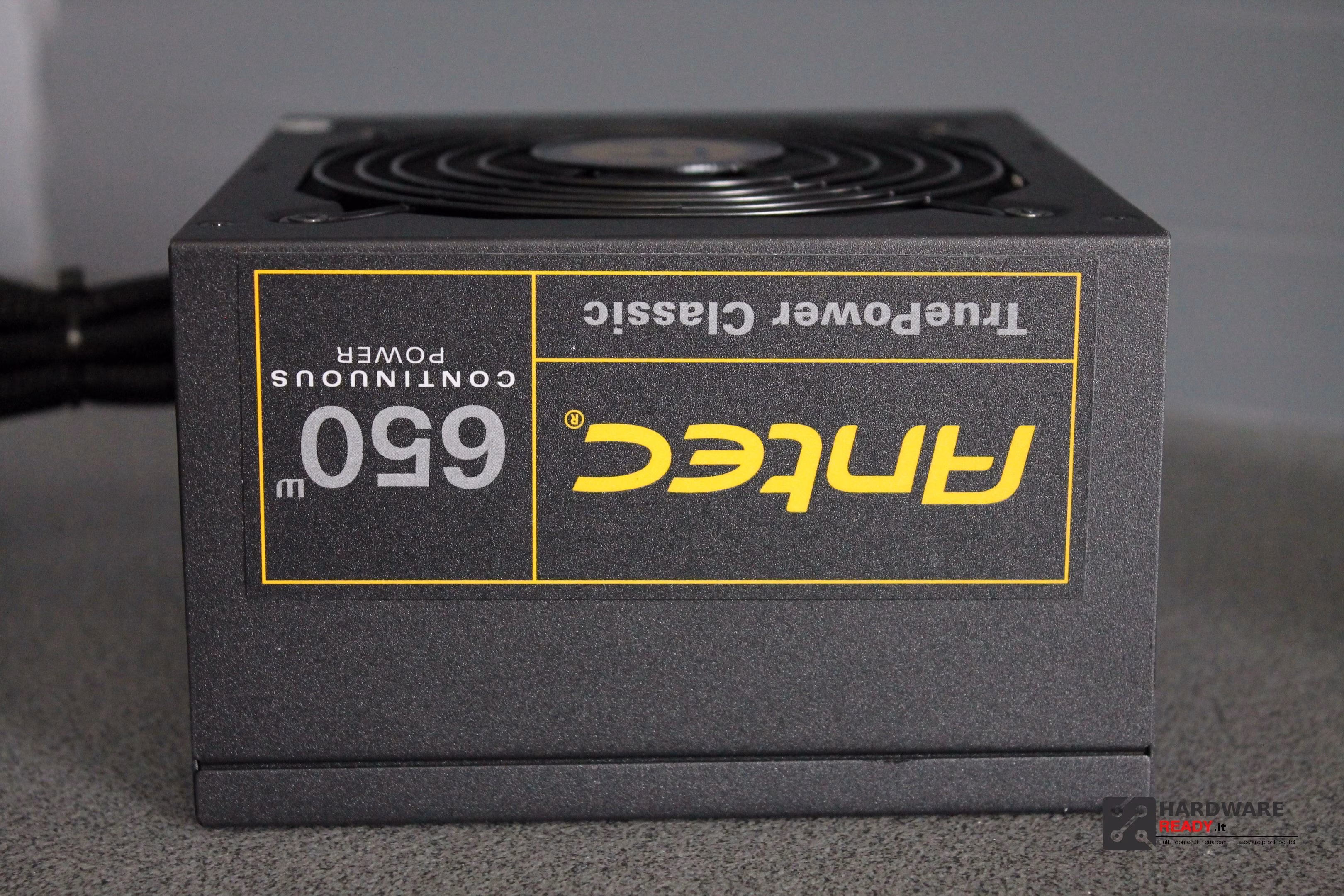

Una volta installato il PSU, indipendentemente dal verso, mostrerà sempre in maniera corretta la targhetta laterale, importante accorgimento estetico.

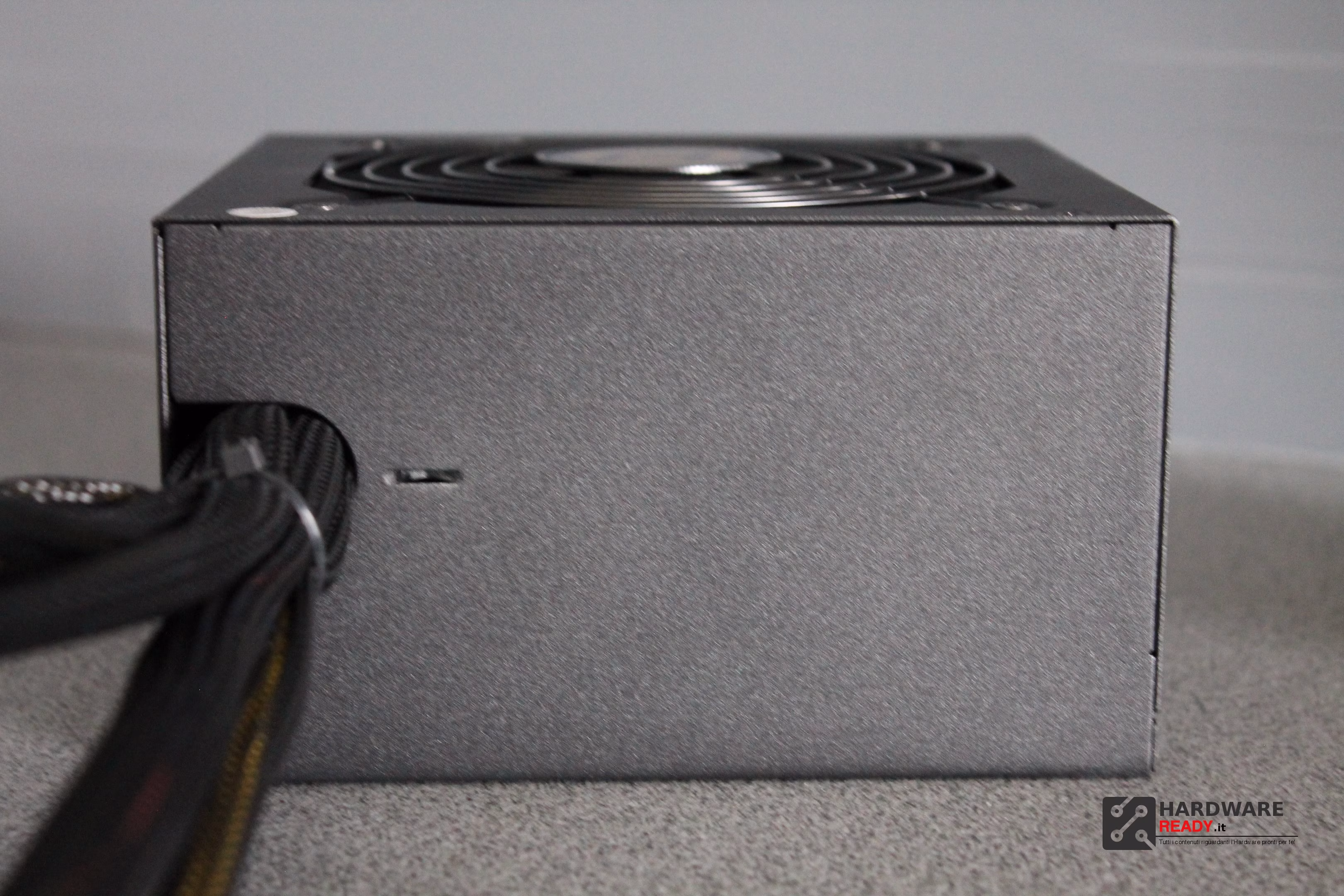

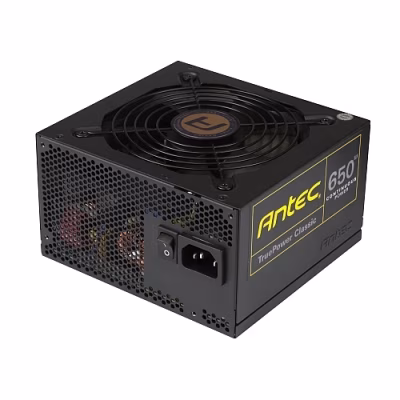

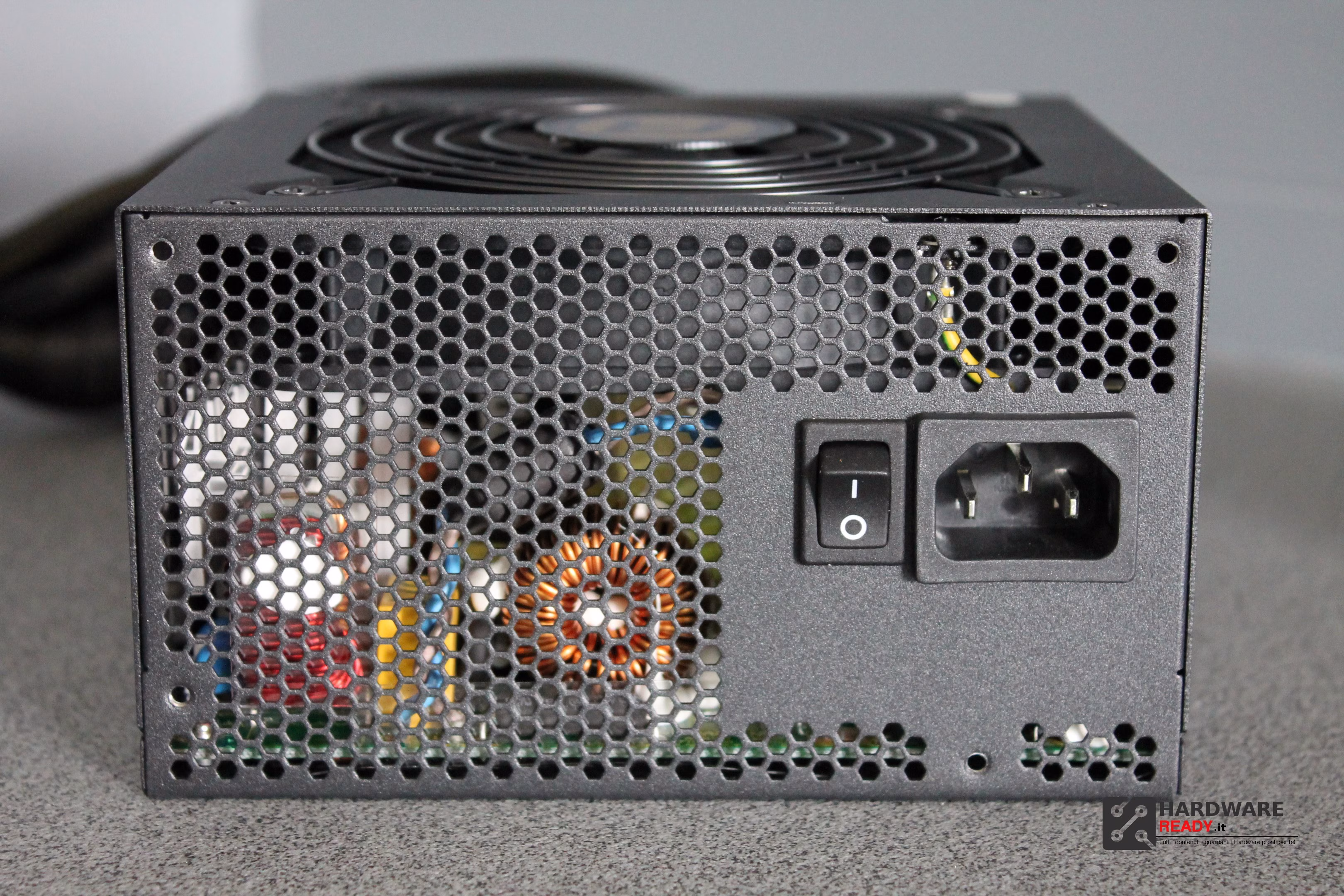

Sul lato esterno vi è una grossa griglia a nido d’ape per favorire la dissipazione, il tasto I/O e la presa AC. Il lato interno è semplice e non presenta particolari degni di nota, totalmente liscia e con i cavi che escono dal lato più interno del PSU (una volta installato), ciò favorisce un cable management migliore.

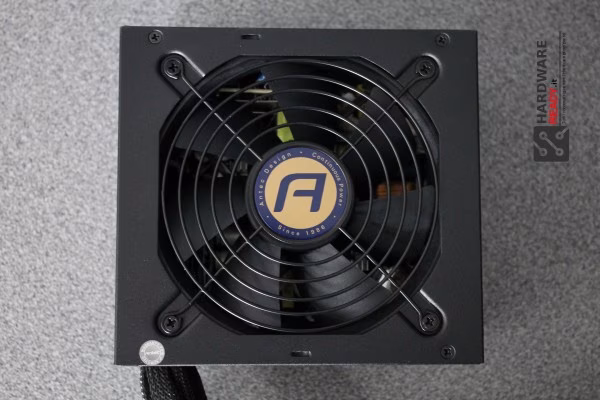

Perfettamente integrata nel design la griglia in prossimità della ventola da 120mm con il logo dell’azienda al centro.

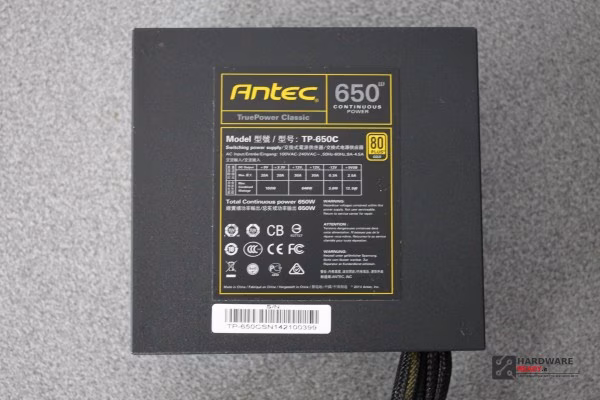

Presente sul lato opposto la tabella con gli output e le varie certificazioni.

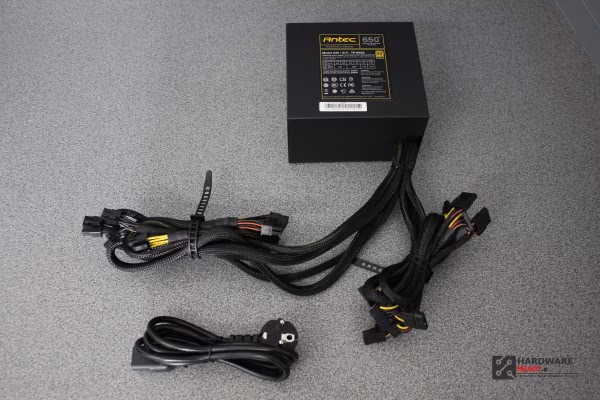

Eccolo con tutta la cavetteria annessa.

Cavetteria

Avendo a disposizione due linee 12V, i cavi sono stati separati per gestire il carico su entrambe:

Connettore ATX 20+4pin – 12V1
Connettore EPS 4+4pin – 12V1
2x Cavi con due connettori PCI-E 6+2pin ciascuno – 12V2

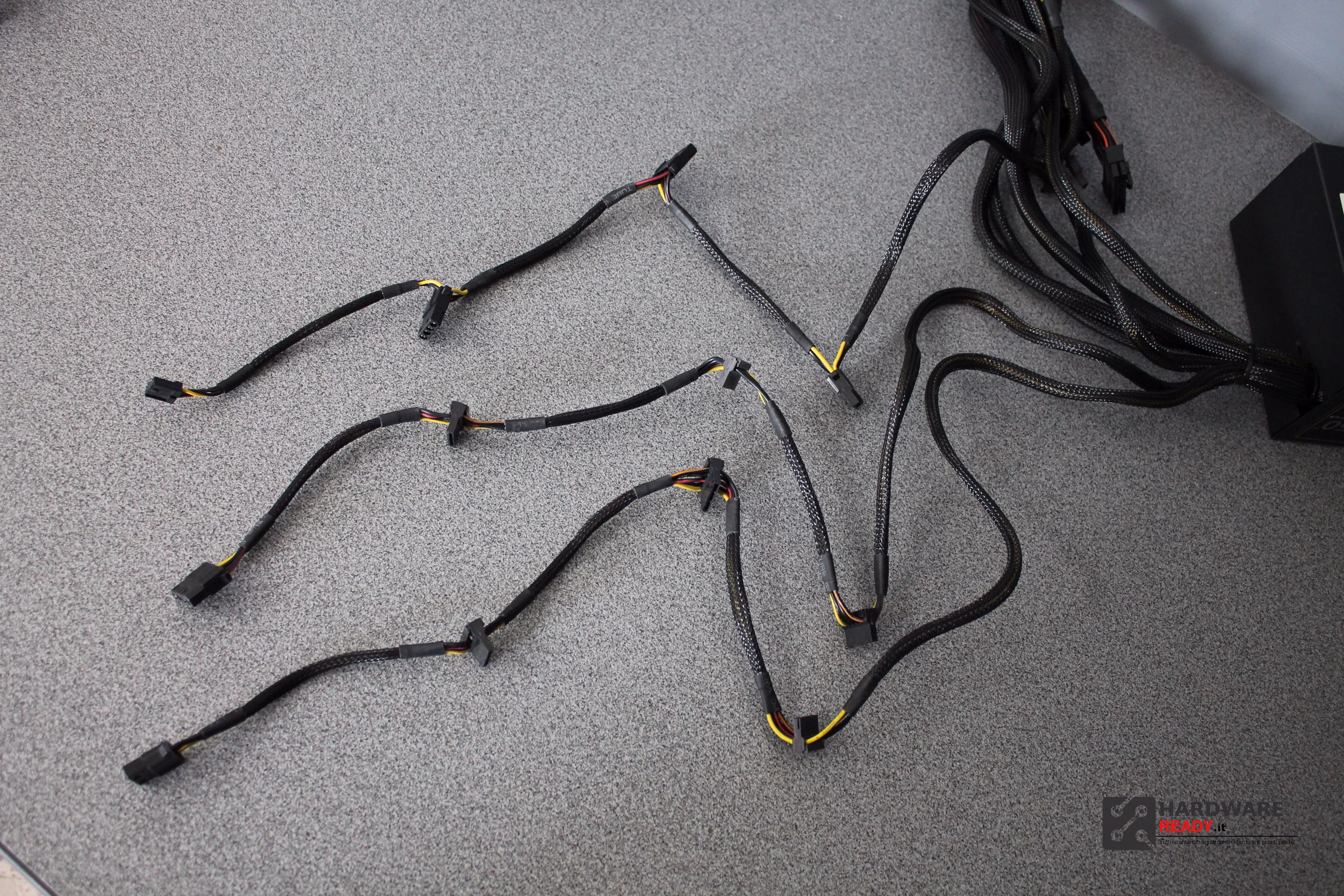

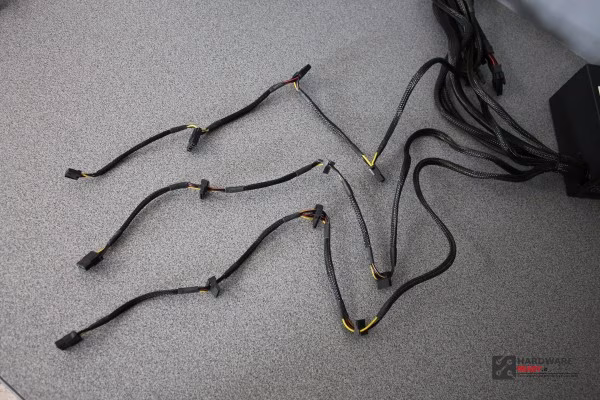

Cavo con 3 connettori Molex e un connettore floppy – 12V1

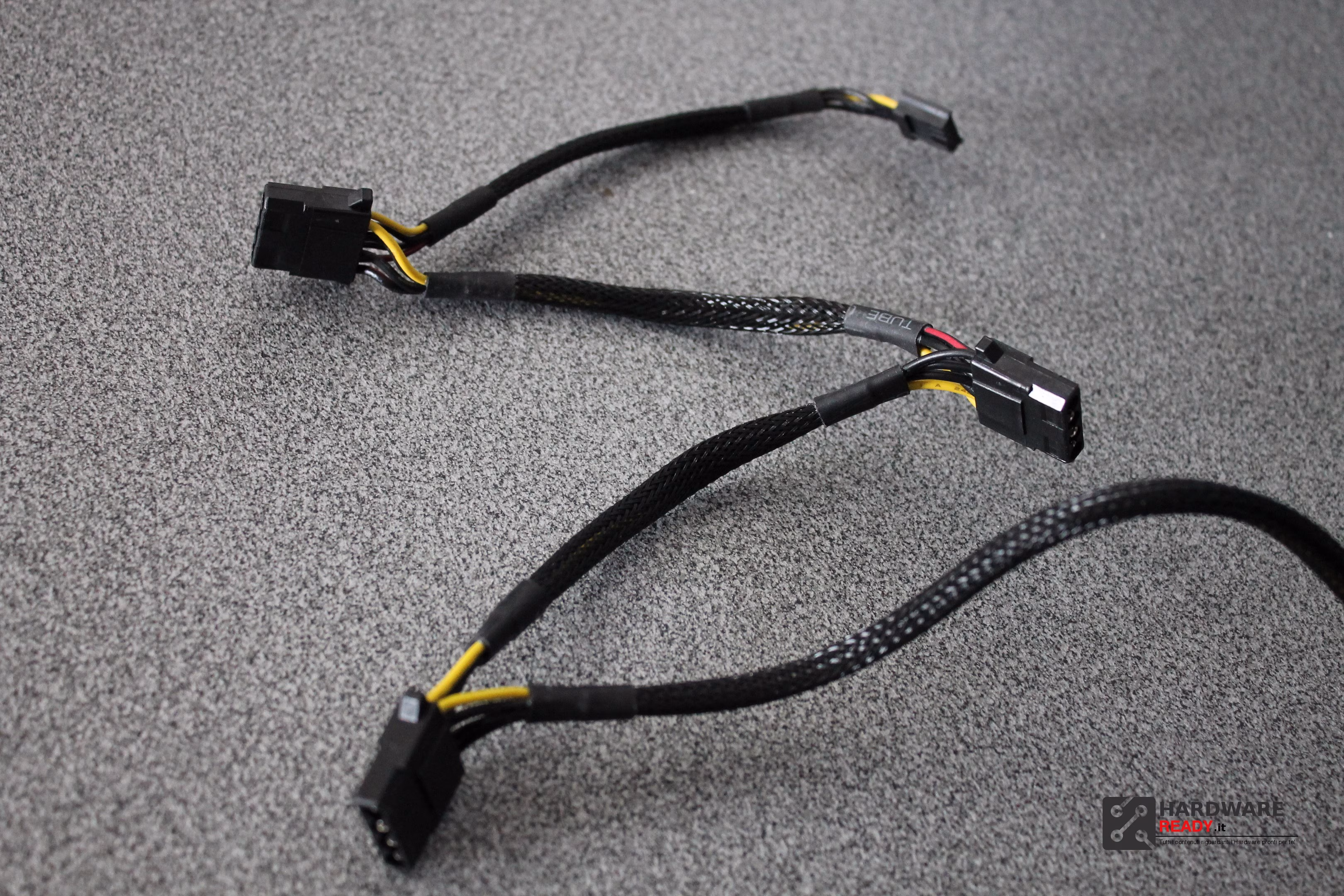

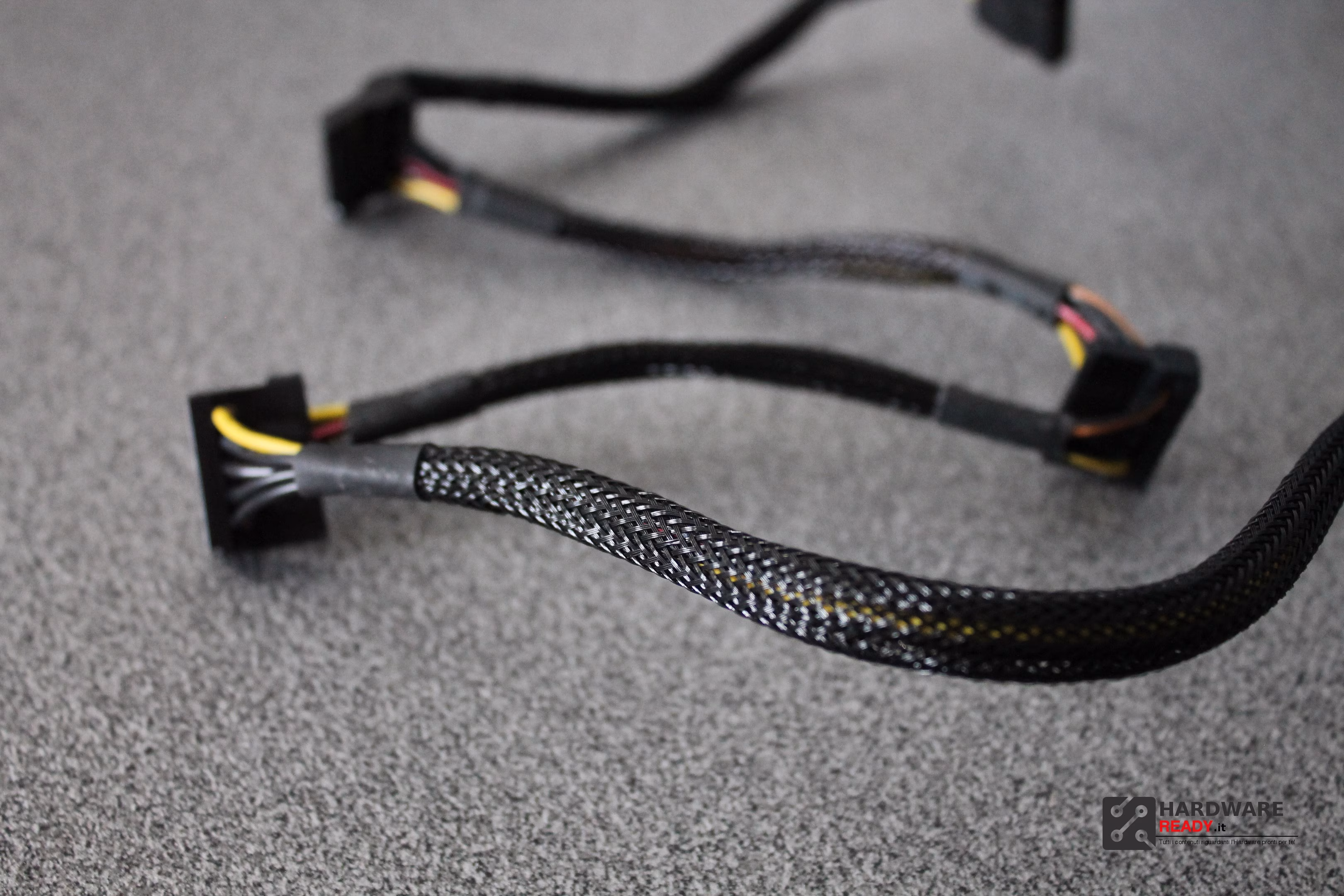

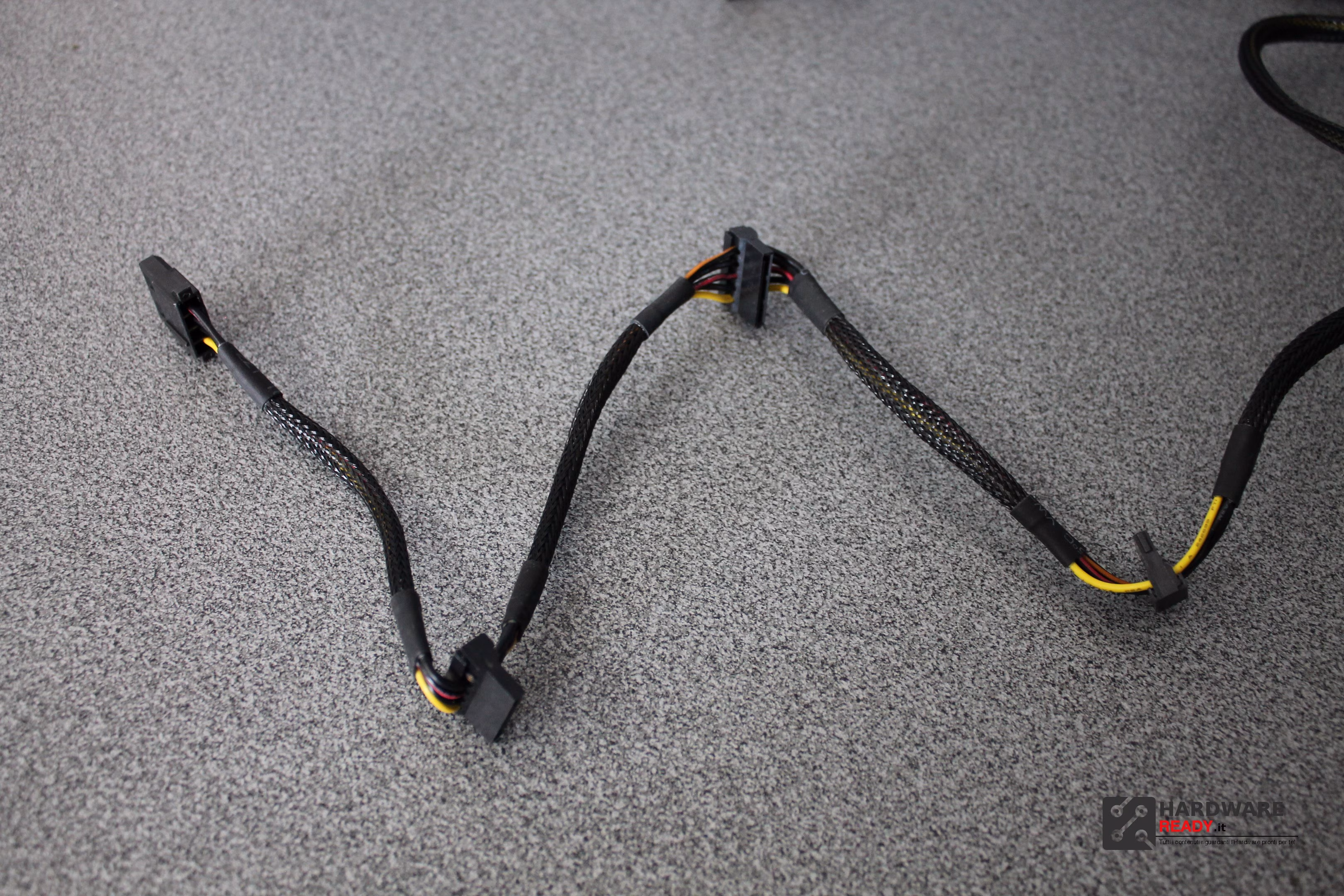

2x Cavi con tre connettori SATA e un molex ciascuno – 12V1

Nel complesso lo sleeving è ben fatto, solo che i finali di alcuni cavi non sono totalmente neri in prossimità del connettore

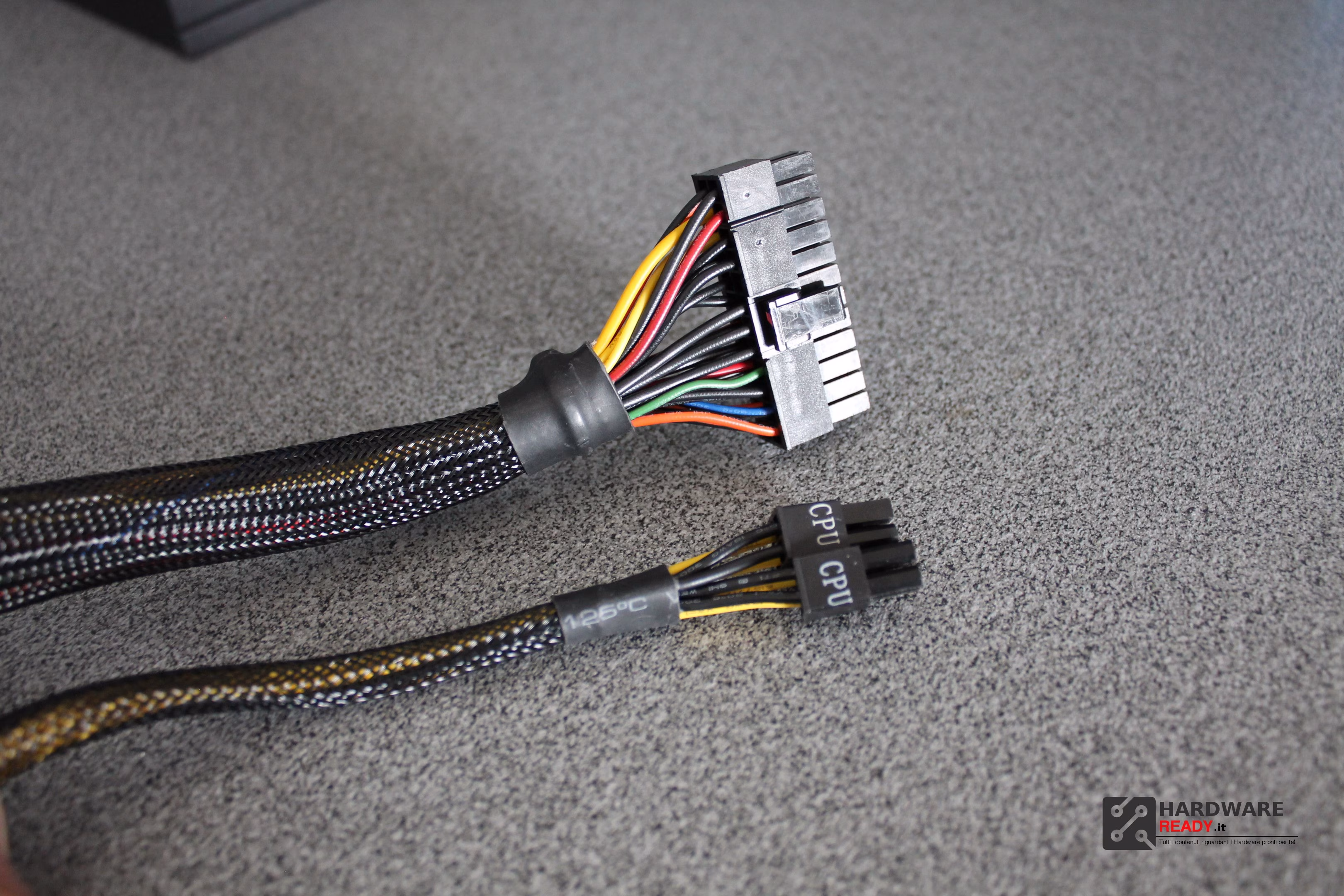

Nel dettagli i connettori ATX 20+4Pin e l’EPS 4+4pin.

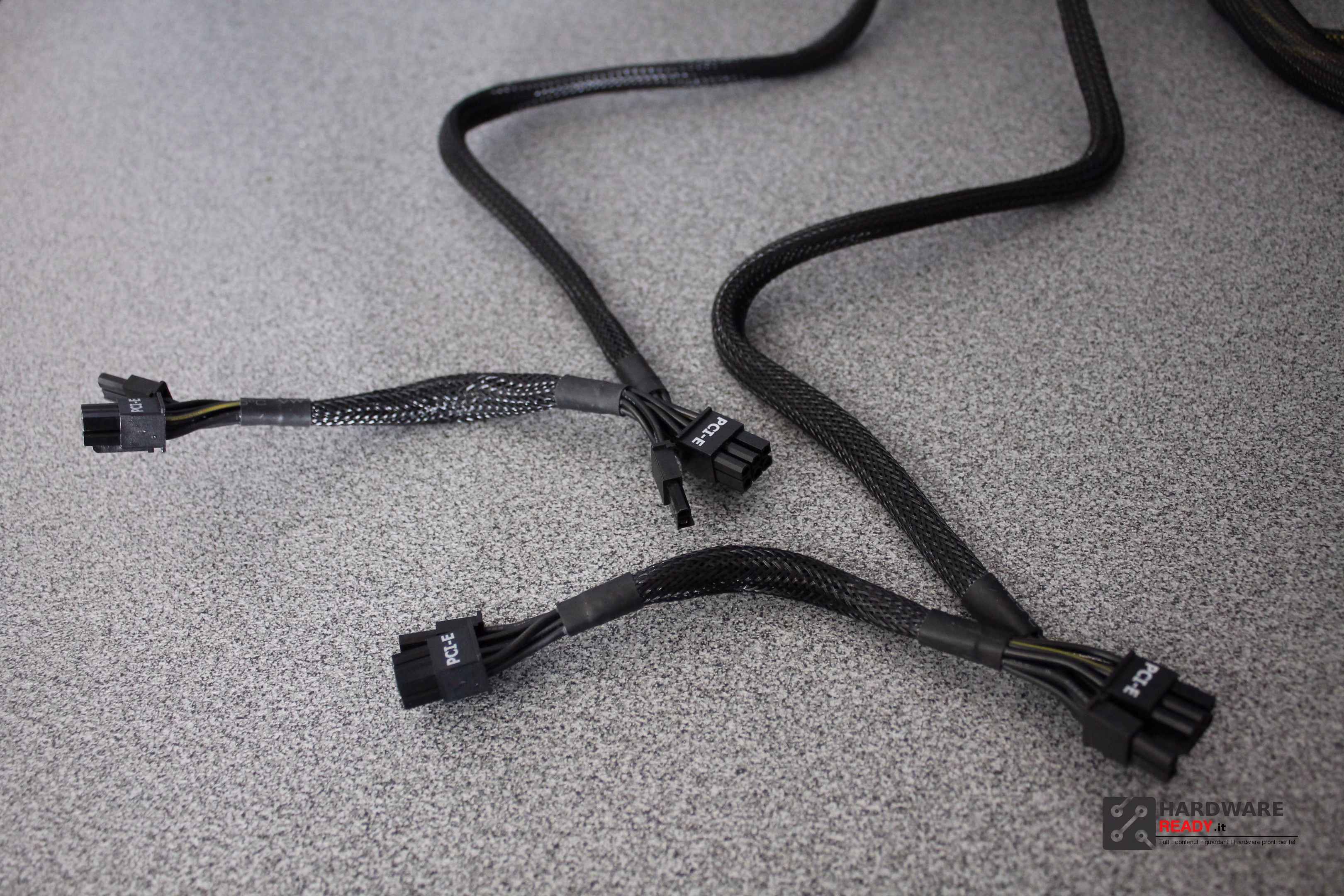

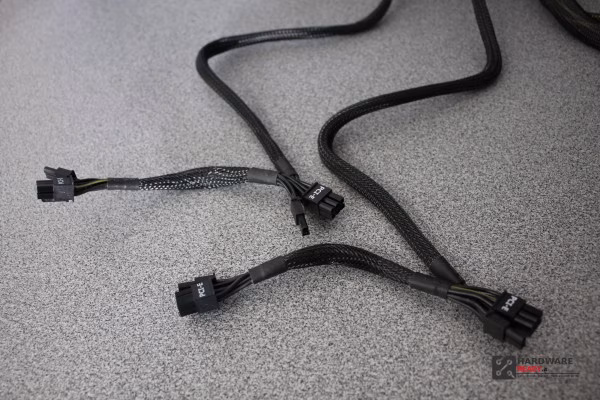

I cavi PCI-e per le GPU sono totalmente neri, ottimo l’effetto dello sleeving.

Buoni i cavi nella fattura e nei connettori a disposizione visto che si parla di un 650W. Bastava fornire in nero i finali dell’ATX 24 Pin e l’EPS 8 pin ed era tutto perfetto.

Componentistica Interna

Per la serie True Power Classic Antec si è affidata a Seasonic, azienda leader nel settore che partendo con l’obiettivo di creare un prodotto di estrema qualità costruttiva si è basata sul proprio S12G (serie non modulare, dal design semplice ma dall’alta qualità interna).
Ricordiamo che il PSU eroga ben 54A su due linee 12V.

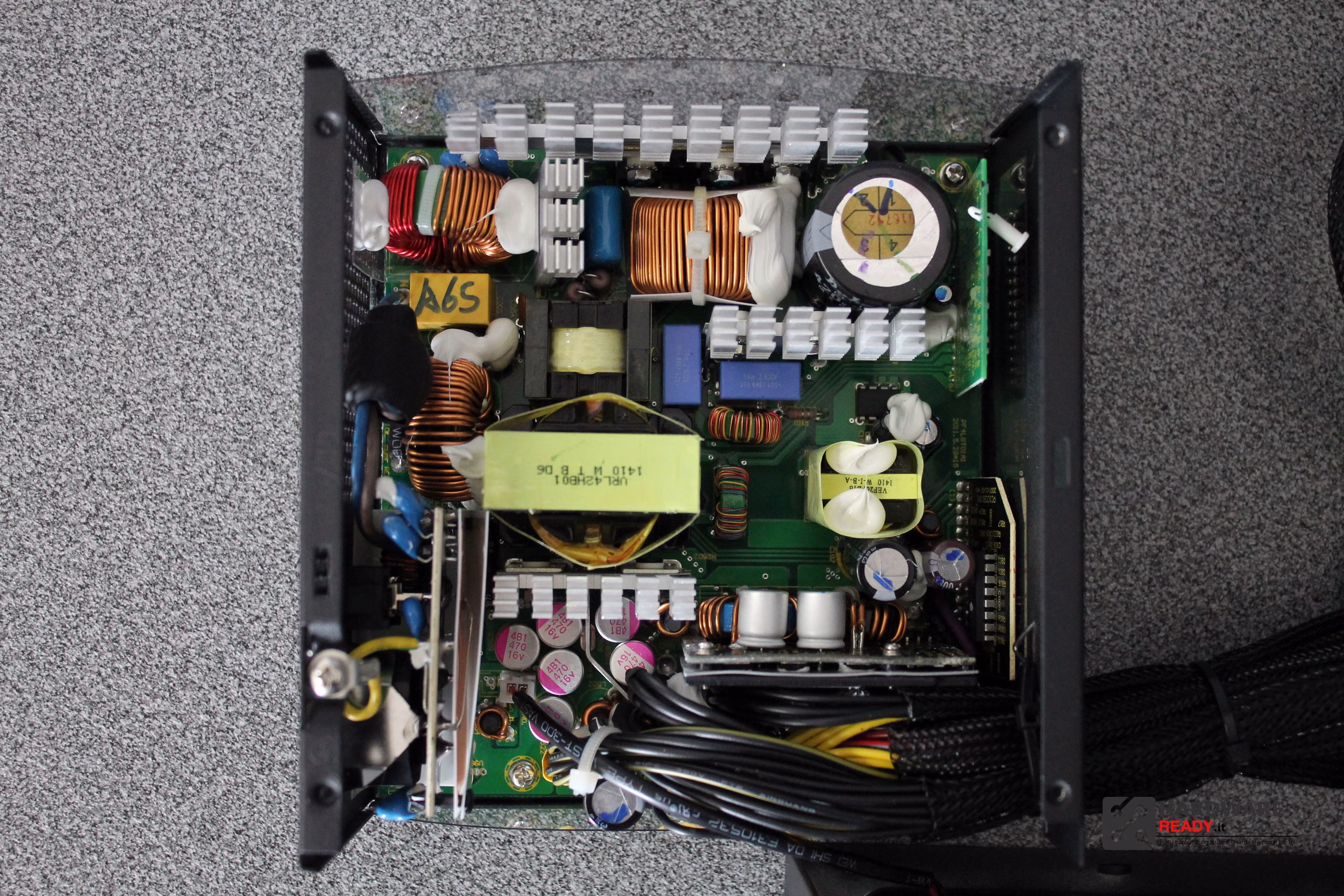

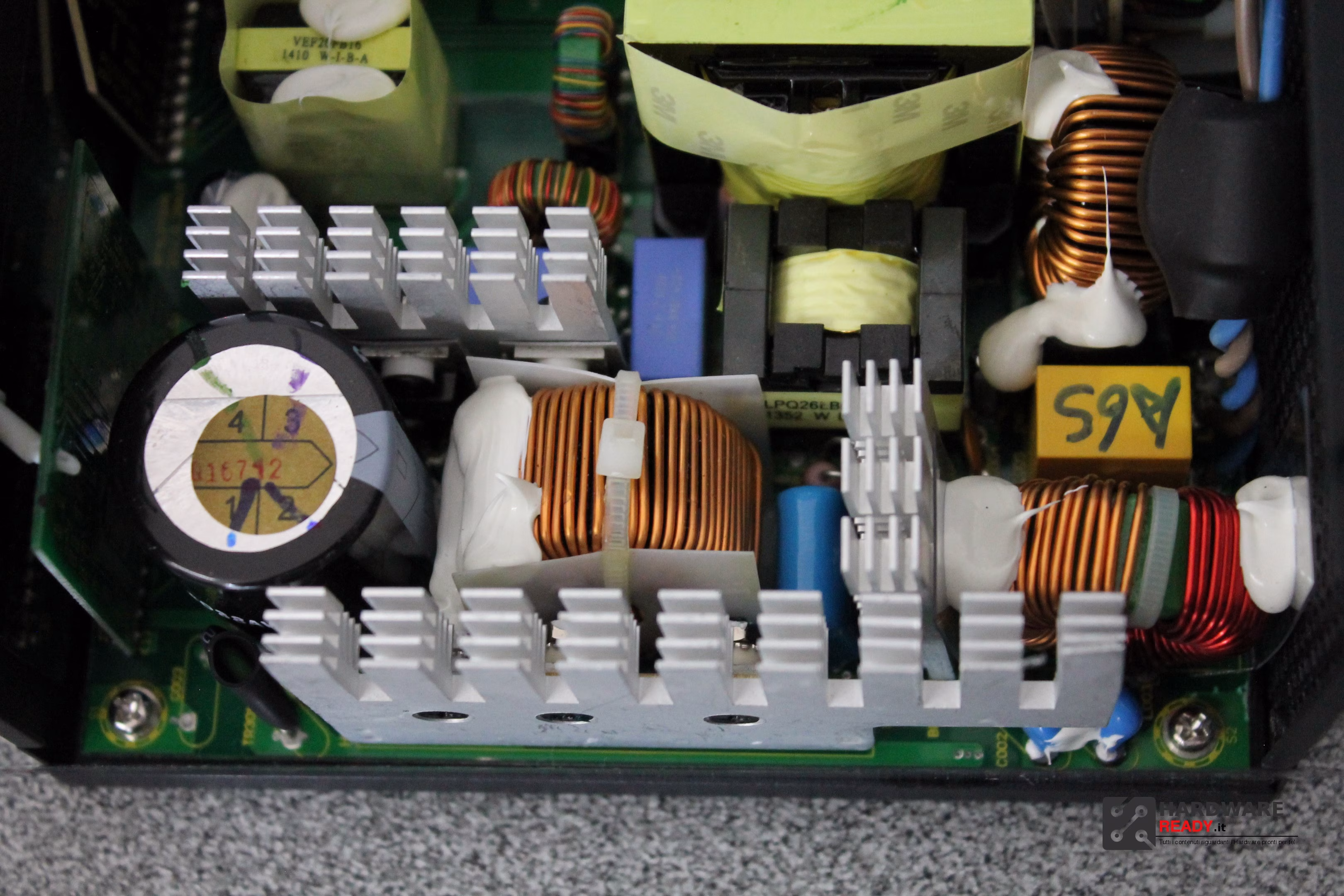

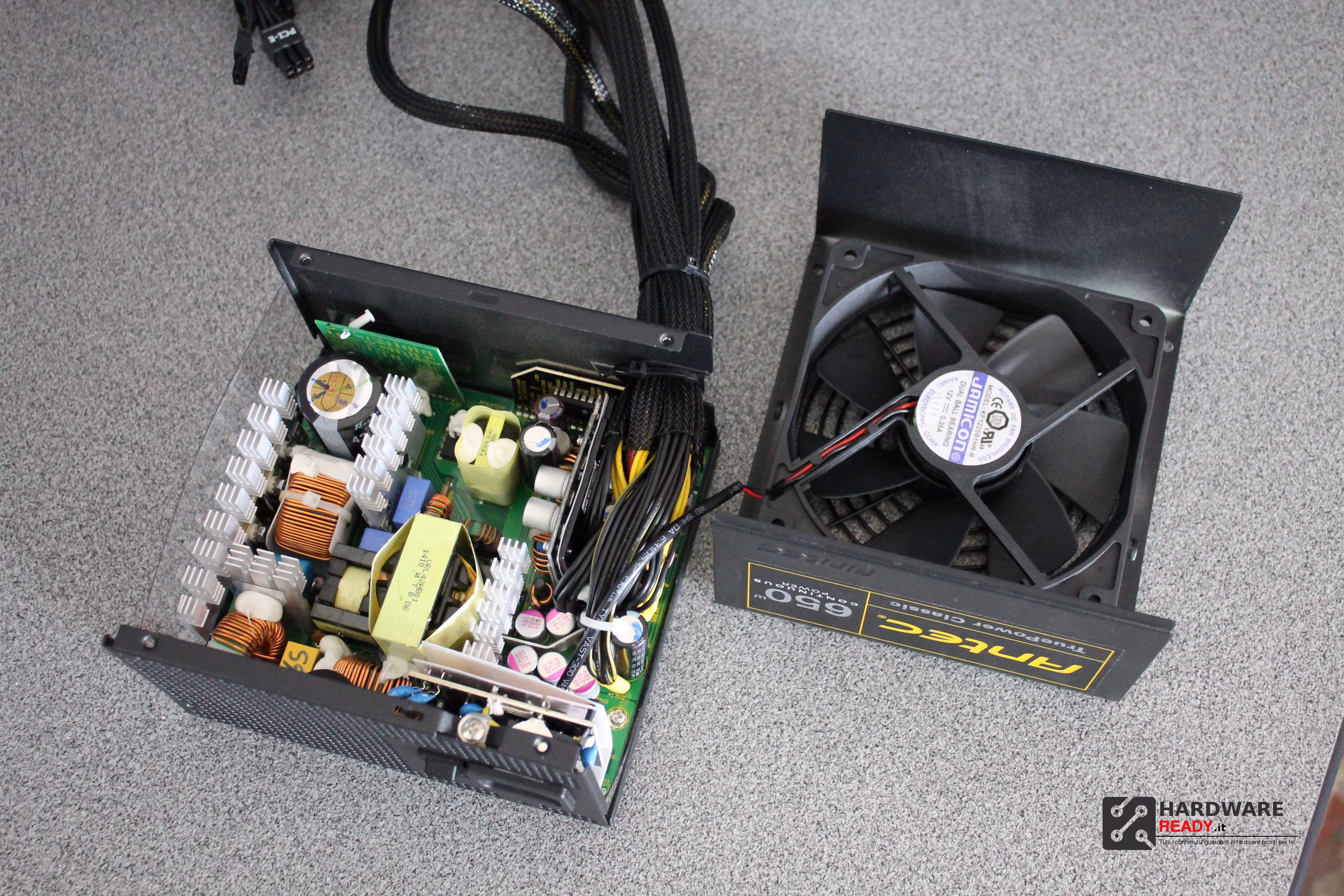

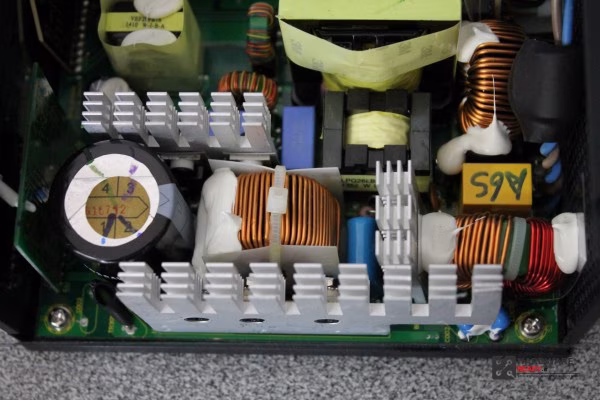

L’interno è pulito ed ordinato e quasi totalmente occupata dai componenti. Presenti 4 strutture in alluminio per la dissipazione e diversi PCB in verticale per ridurre l’ingombro.

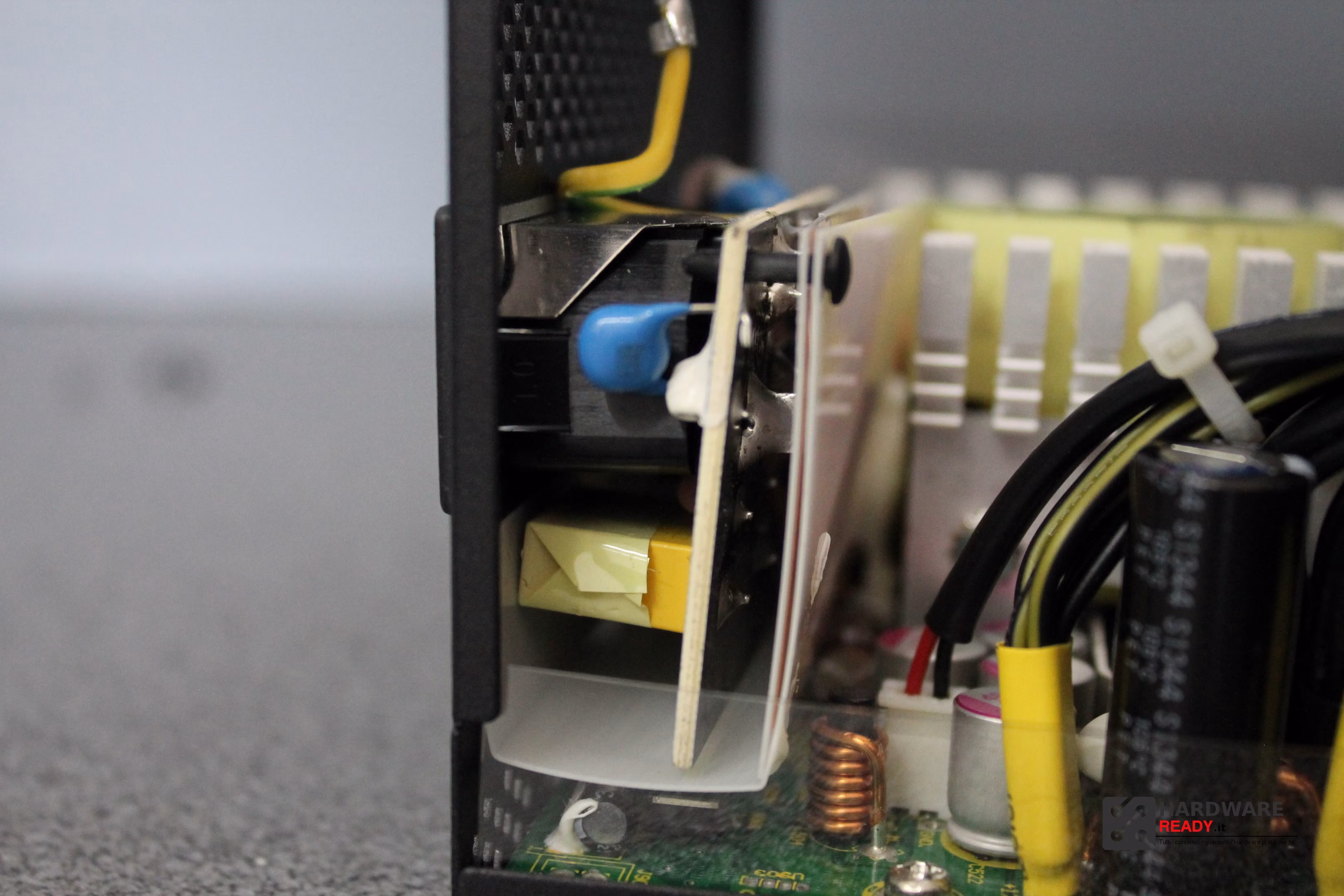

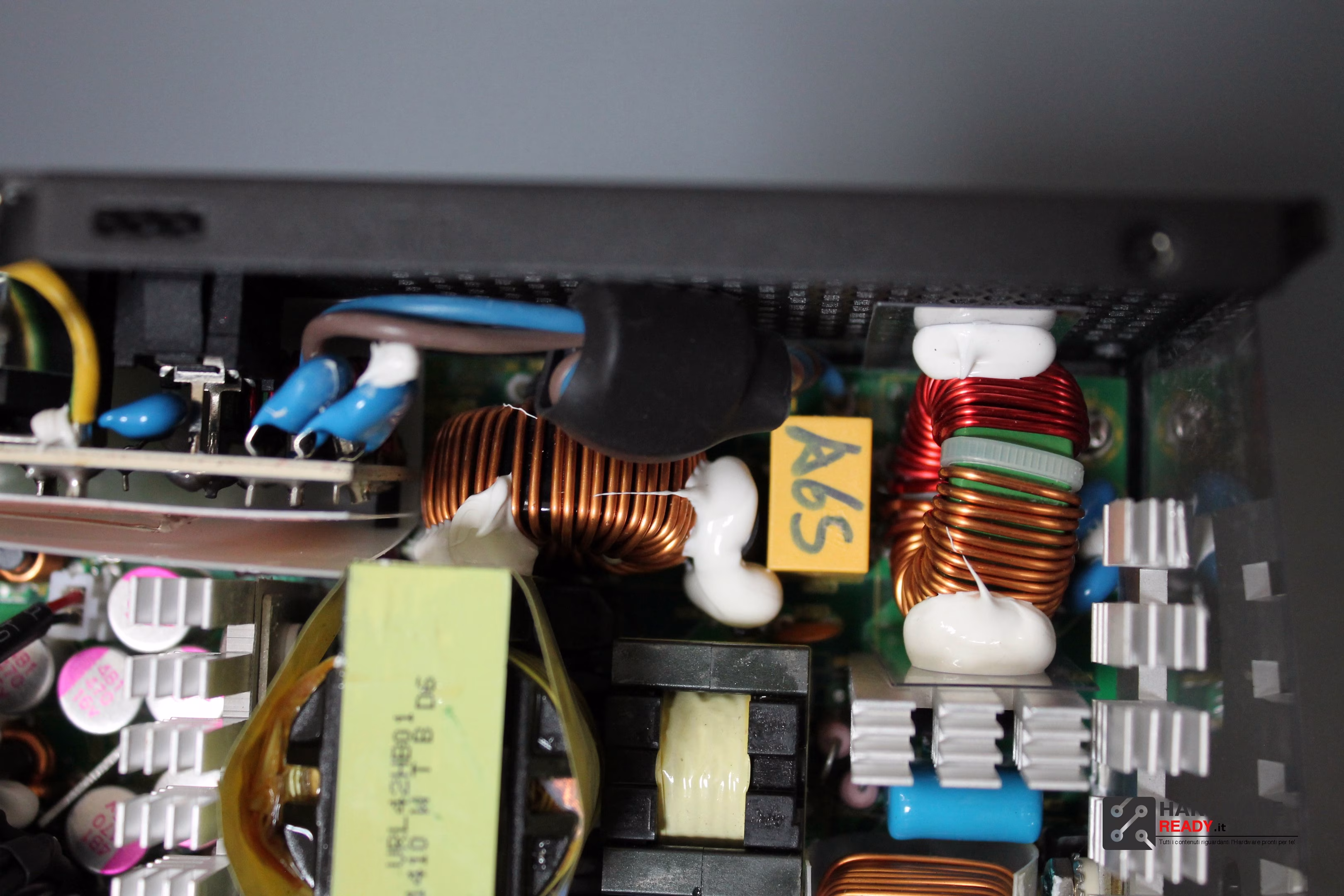

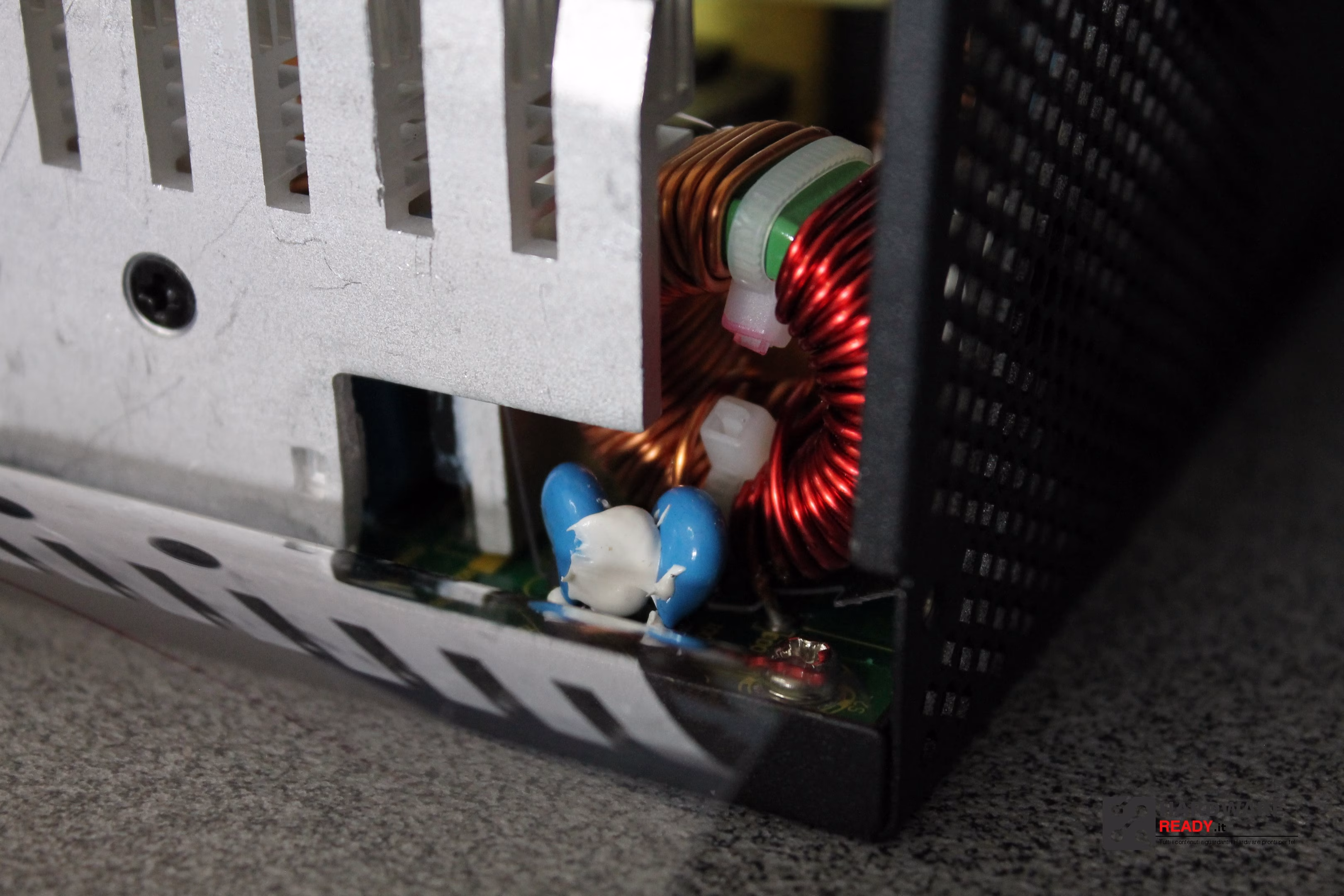

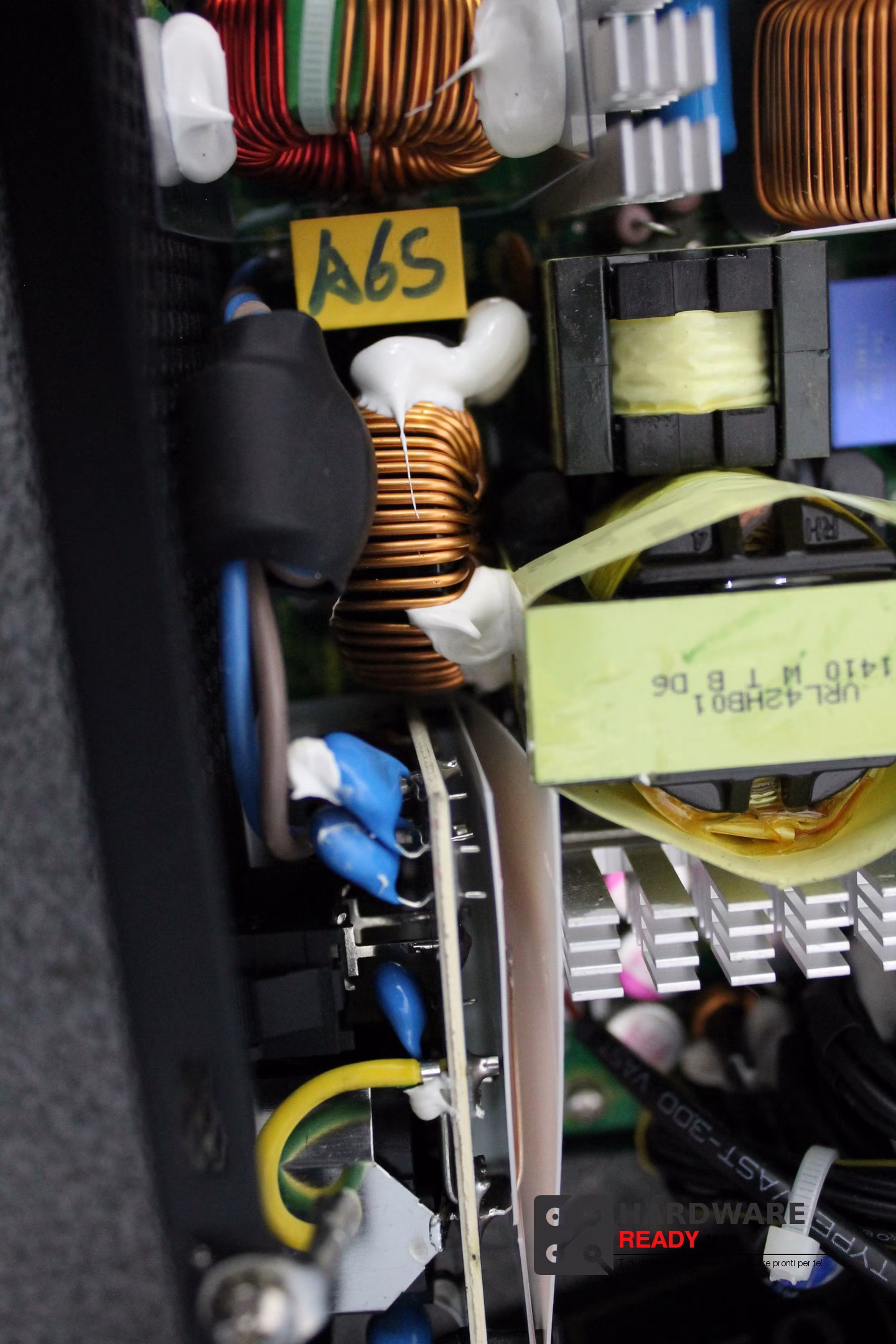

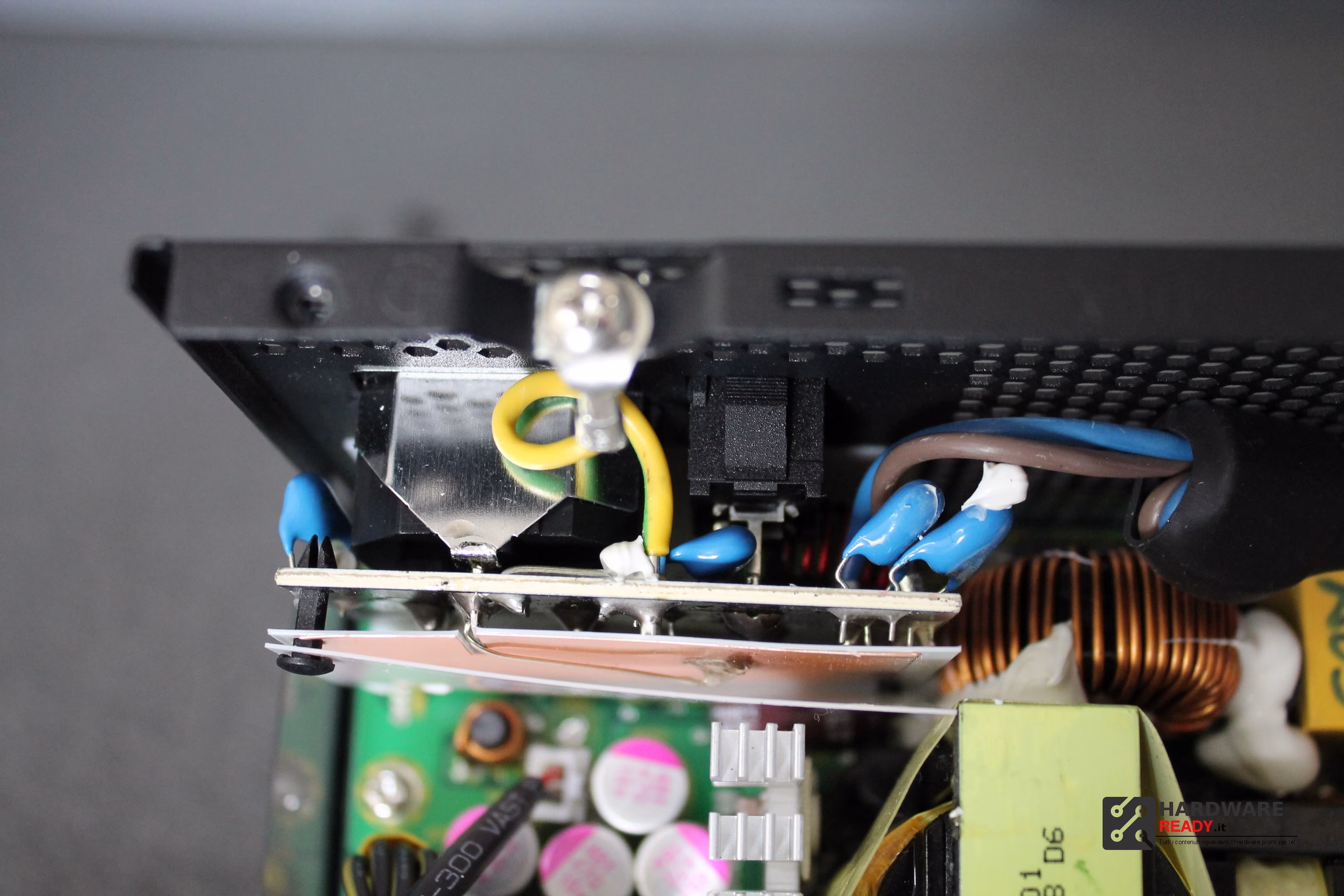

Il filtraggio iniziale è posto subito dopo il connettore AC ed il tasto I/O su di un piccolo PCB. Su di esso troviamo ben quattro condensatori ceramici a Y, uno a X ed una bobina.

Passando sul PCB principale notiamo subito altre due bobine, due condensatori a Y ed uno ulteriore a X ma la ricerca della qualità ed affidabilità ha portato anche ad un MOV in dotazione, componente che proteggere i circuiti dai picchi di tensione, quasi sempre non per contenere i costi.

Ad una delle strutture dissipanti in alluminio vi è un ponte raddrizzatore per la corrente alternata.

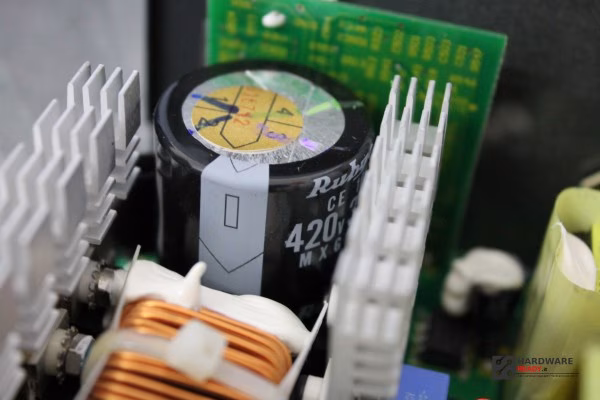

Il circuito APFC è composto da due fet e un diodo di boost e segue nel condensatore primario elettrolitico di produzione Rubycon da 420V e 390mF certificato fino a 105°.

Sui due PCB che non siamo riusciti a mostravi in foto, sono presenti e degni di nota due controller Infineon. Il PFC e un LLC – ICE2HS01G (componente dedicato allo switching, al ripple ed a migliorare l’efficienza) che si avvale di due fet.

Uno degli aspetti che spicca su un alimentatore di questo livello è il supervisor PS223 della Silicon Touch Technology, in grado di fornire tutte le adeguate protezioni alla circuiteria.
Come Antec precisa nella scheda tecnica, il TP650c è munito di notevoli protezioni sotto ogni aspetto:

da sovracorrenti (OCP)
da sovratensioni (OVP)
da cali di tensione (UVP)
da corto circuiti (SCP)
da sovraccarichi di potenza (OPP)
da surriscaldamento (OTP)
protezione all’accensione (SIP)
per assenza di carico (NLO).

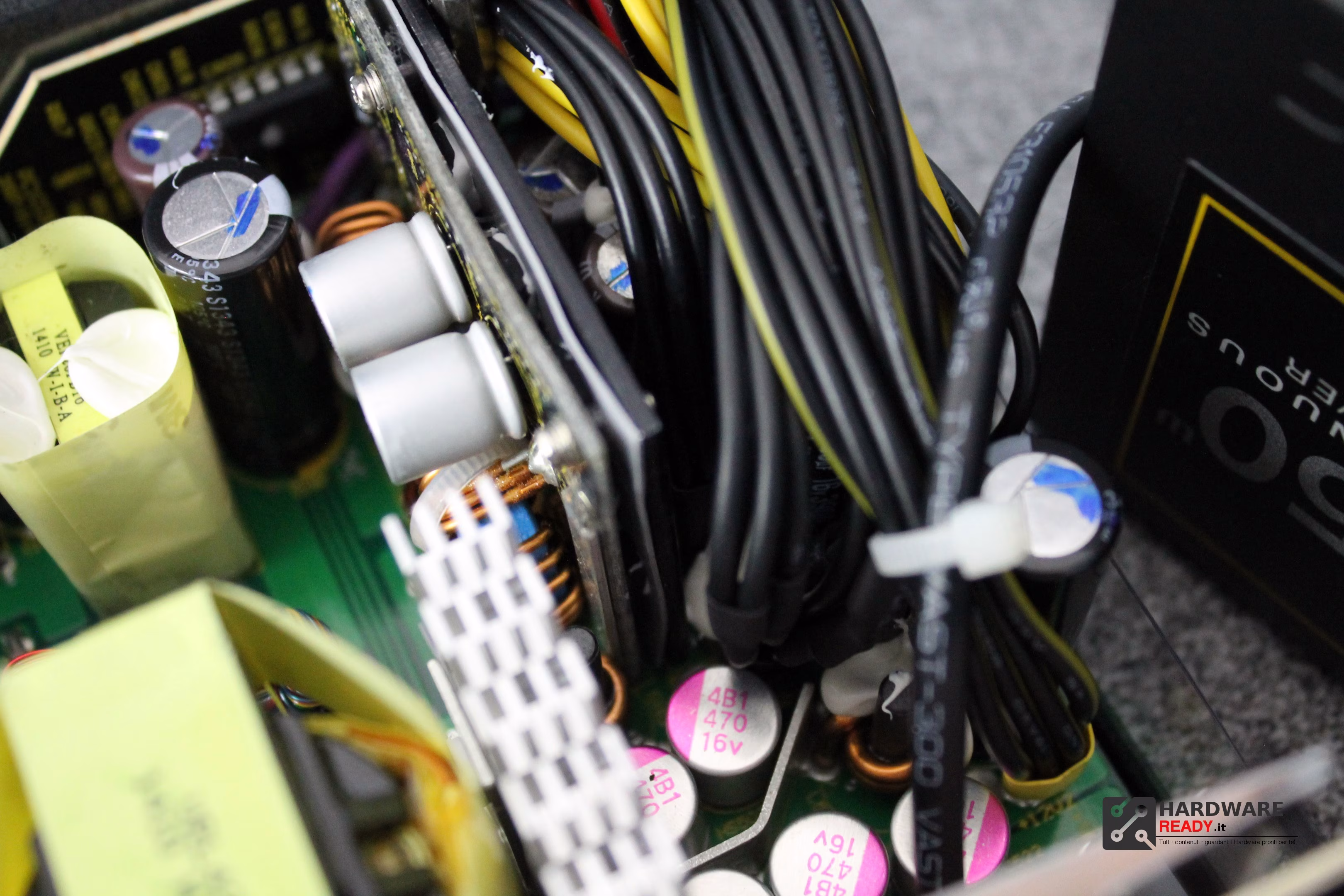

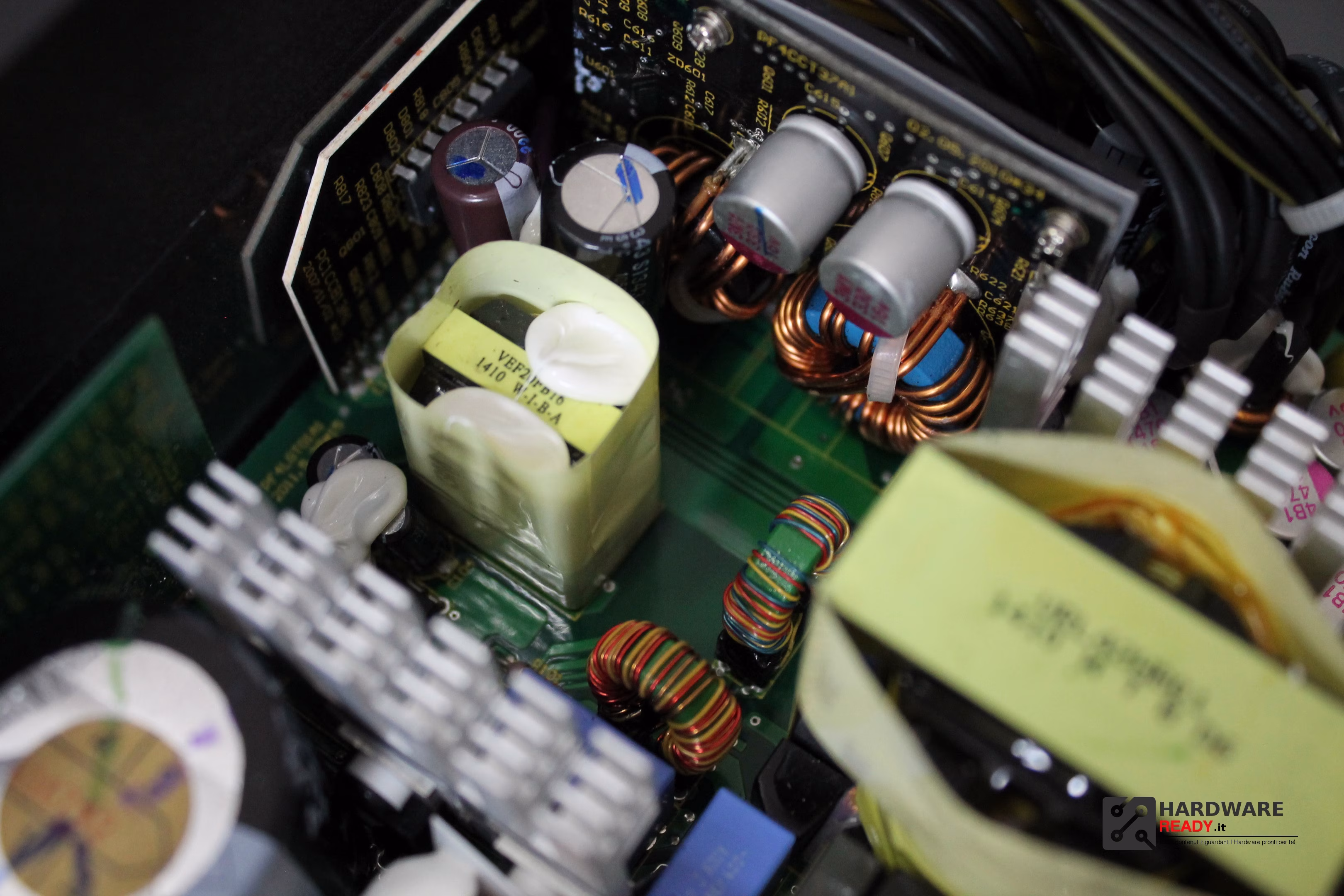

La 5V e la 3,3V sono gestite con un sistema di convertitori DC-DC sull’ultimo PCB in verticale.

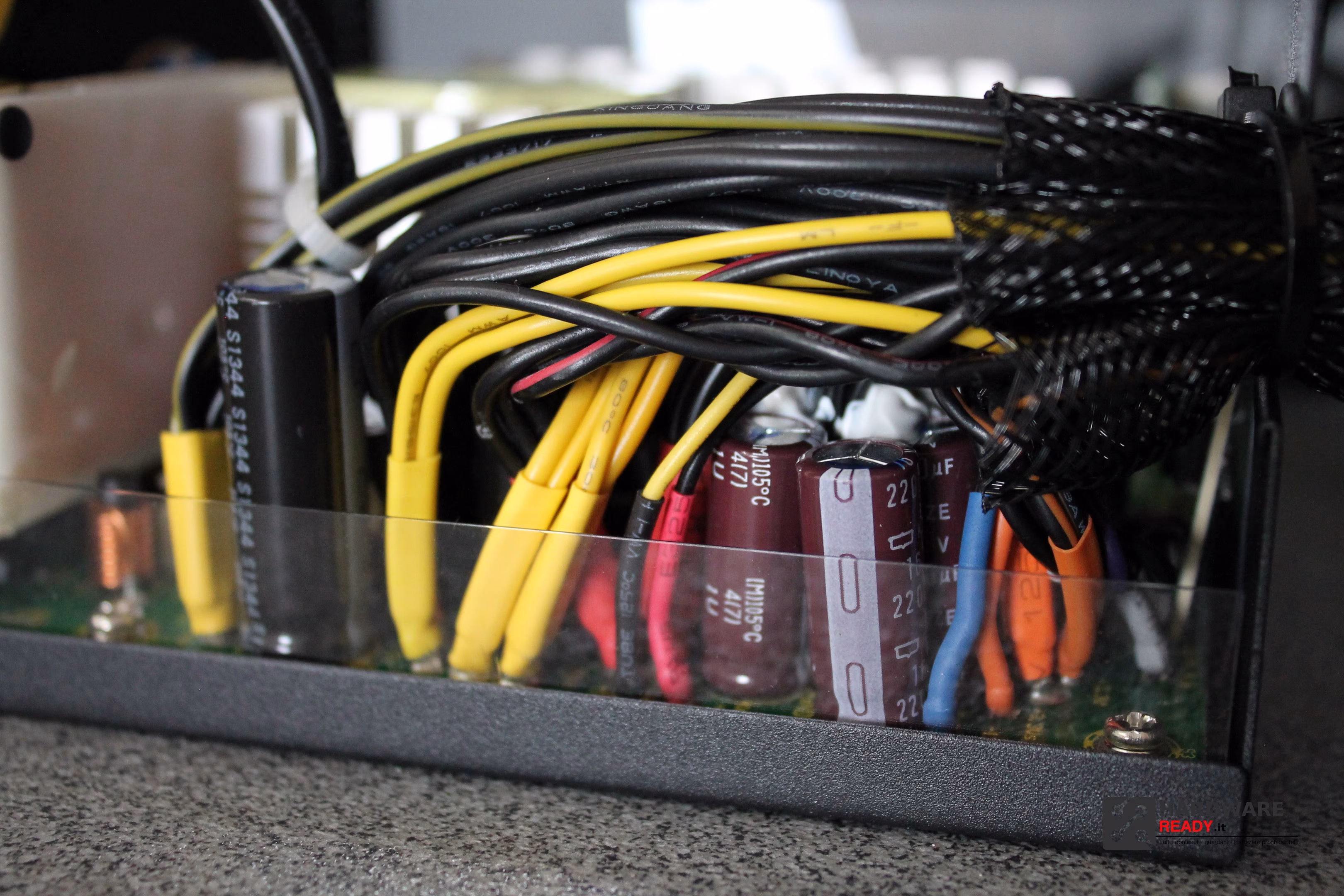

Un grosso numero di elettrolitici giapponesi Chemicon di qualità certificati fino a 105° filtrano le linee.

Ventola

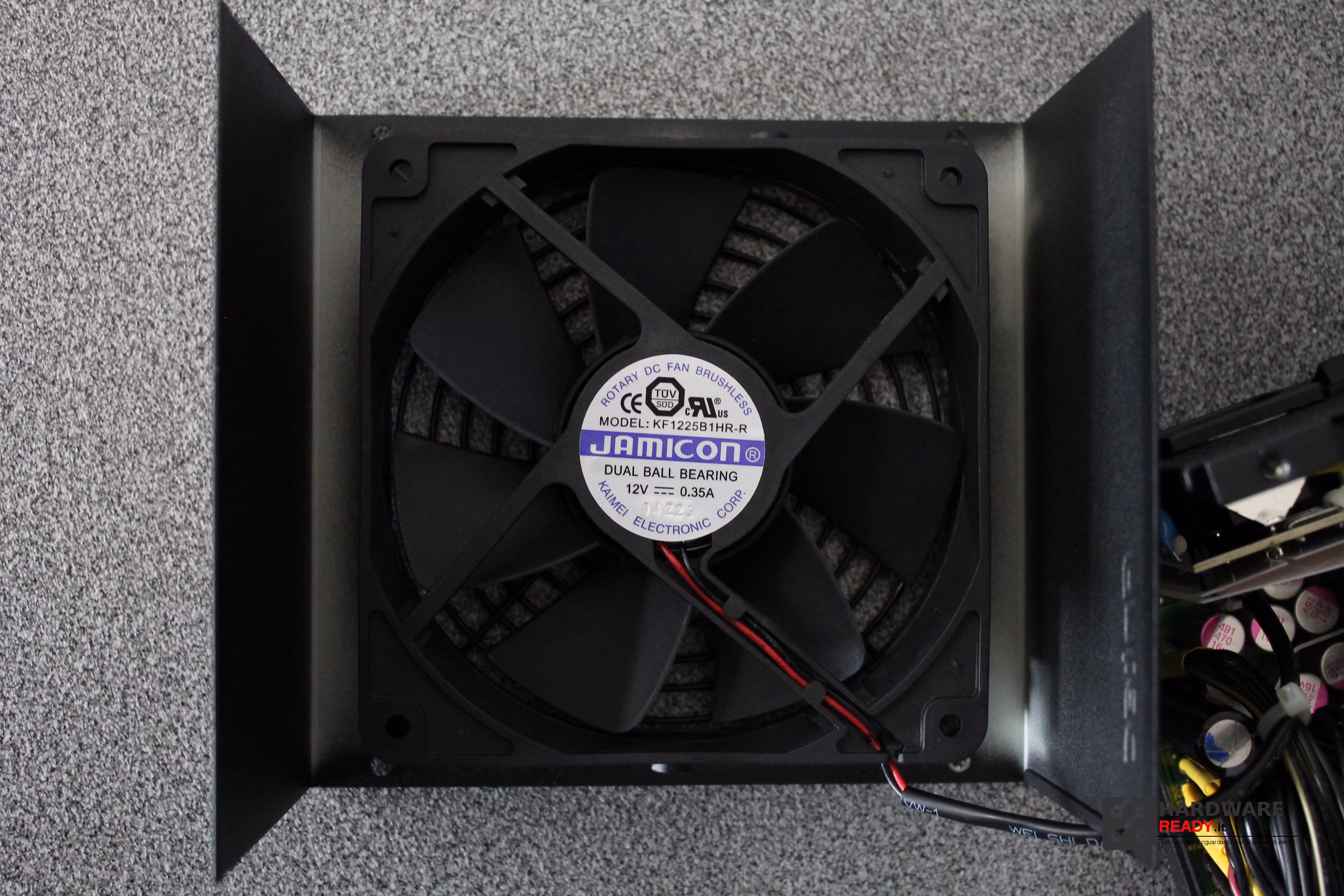

La ventola da 120mm è una KF1225B1HR-R di fabbricazione Jamicon.
Munita di un motore a doppia sfera che ne garantisce longevità e silenziosità. Alimentazione a 12v – 0.35A con una velocità di rotazione fino a 2200 RPM, 75,000 MTBF, 81.17 CFM di portata.

Configurazione

Abbiamo utilizzato il nostro sistema per un normale utilizzo ed una situazione di carico su entrambe le linee per verificare il comportamento sotto stress del PSU.

TEST

Inutile perder tempo a fare riflessioni. Il TP650c di Antec, con il lavoro svolto dietro da Seasonic, è un PSU dalla qualità superba ed i test lo dimostrano.

Il prodotto si presenta con un bundle veramente scarno, senza una confezione curata all’interno e con i cavi non total black ma sotto quella scocca in metallo viene promosso a pieni voti. L’idea di puntare alla qualità costruttiva interna evitando di spendere soldi al “contorno” su un prodotto dal costo di circa 90/100€ affidandosi a Sesonic per la realizzazione, ci piace.

Una qualità costuttiva come pochi altri alimentatori, superiore alla maggior parte dei pari categoria ed anche ad alcuni dal costo superiori. Tutto ciò gli frutta ben 5 anni di garanzia diretta Antec 24/7, una certificazione 80 Plus Gold e tanta longevità.
Ribadiamo il fatto che adopera un controller LLC, un filtraggio EMI con gli attributi, un MOV, condensatori giapponesi ed il principale Rubycon dalla notevole capacità ed un sistema DC-DC per le linee minori. A questo si aggiunge la protezione da: sovracorrenti, sovratensioni, cali di tensione, corto circuiti, sovraccarichi di potenza, surriscaldamento, all’accensione ed in assenza di carico.

Il Design è semplice e lineare con una verniciatura nero opaco antigraffio ed un tocco d’orato lateralmente che richiama la certificazione 80+ Gold con sobrietà.

La cavetteria presenta uno sleeving molto bello alla vista, pecca solo a mio parere nel connettore a 24pin non total black. Personalmente non lo ritengo un grosso problema, si camuffa facilmente.

Sicuramente uno dei migliori alimentatori su quella fascia di prezzo (90/100€), da approvare a pieni voti per la qualità. Un piccolo grande PSU.
