Asus ha presentato da poco la nuova serie di Schede Madri dall’anima ROG, Maximus VII con l’aggiornamento al chipset Intel Z97. La redazione di HwReady proverà per voi la new entry della gamma ROG, ovvero la nuova Entry-Level Maximus VII Ranger.

L’ormai diffusissimo e prestigioso marchio Republic Of Gamers di Asus sta spopolando da qualche anno nel cuore degli appassionati, fornendo Motherboards, GPU ed accessori di nicchia su misura per i videogiocatori più accaniti. Ogni prodotto a marchio ROG è di elevata qualità ed è curato nei minimi dettagli, dall’estetica che quasi costringe a comprare un case a vista al bundle di confezionamento sempre eccelso.

Un prodotto con tante caratteristiche anche innovative e con un prezzo davvero interessante.

Ma vediamo nello specifico la Maximus Ranger VII

Una breve video-presentazione del prodotto

https://www.youtube.com/watch?v=69KlkoIZ1EA&feature=youtu.be

LED Display Debug

https://www.youtube.com/watch?v=FA6YkDr18u0&feature=youtu.be

NOVITA’

L’aggiornamento al chipset Z97 non porterà grossi miglioramenti alle prestazioni, ma consumi minori  e maggiore connettività e compatibilità con la versione 9.1 dell’ME (Management Engine) , ad esempio ora l’Intel RST si potrà utilizzare sulle SSD collegate su PCI-E e sono state ottimizzate anche le M.2 .

Intel si è dedicata completamente alla connettività con questo aggiornamento.

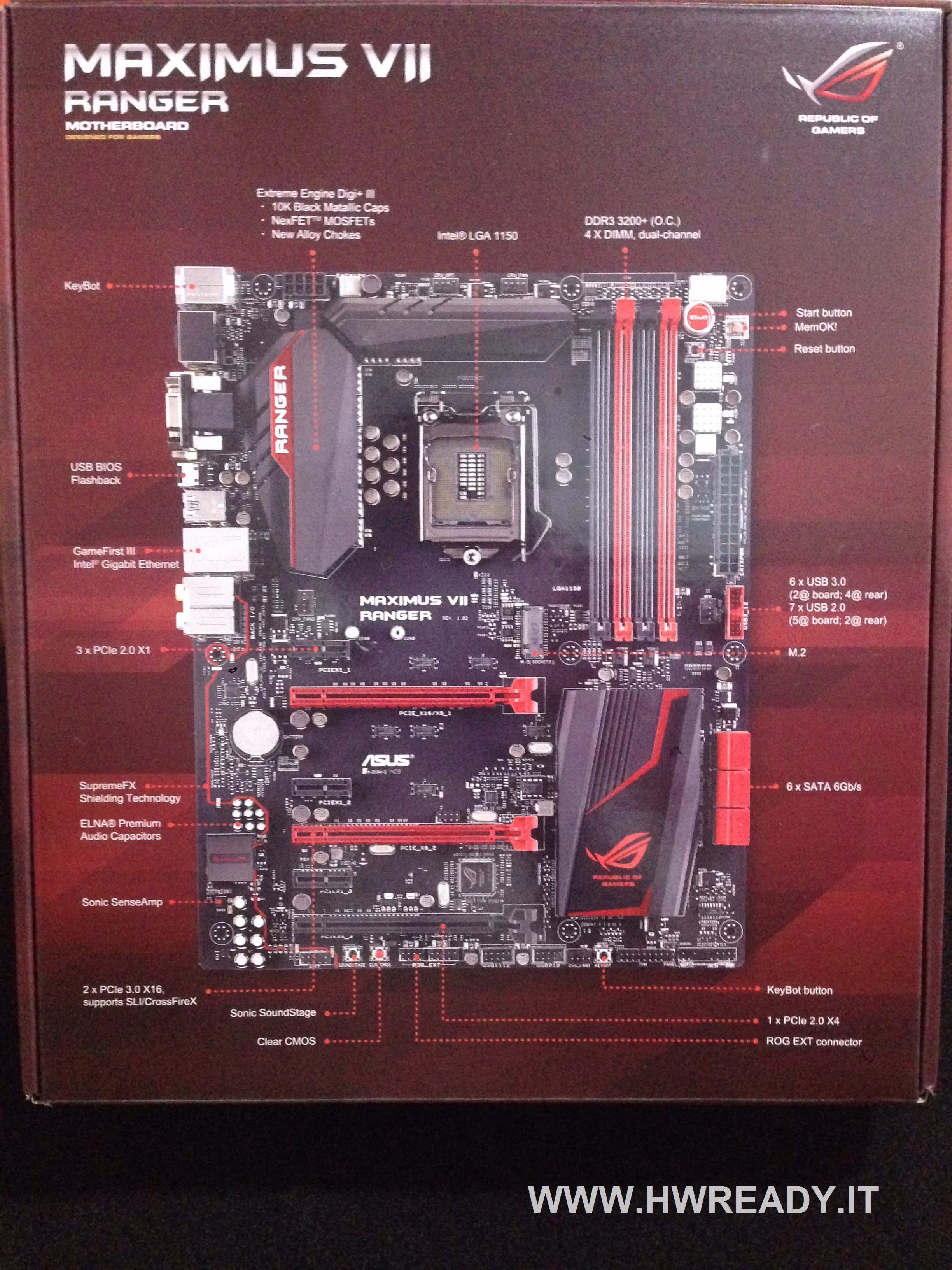

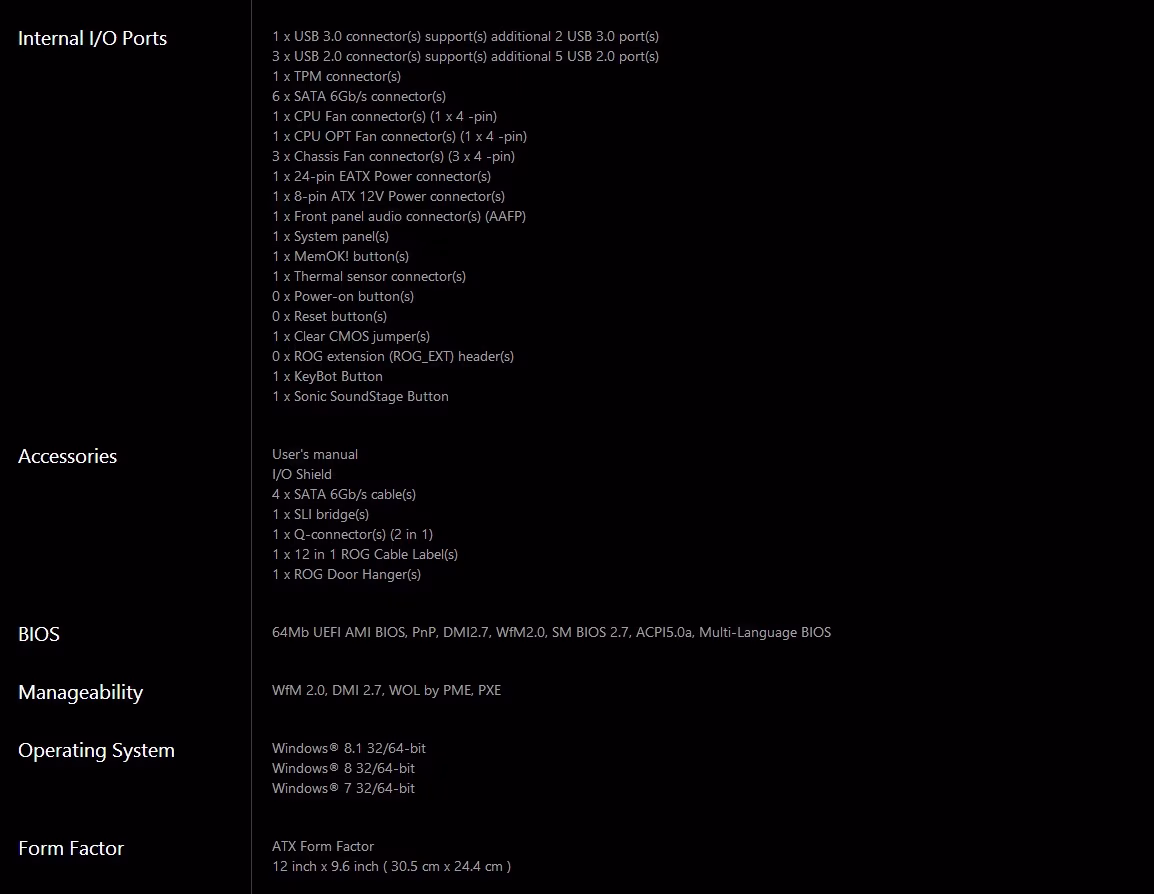

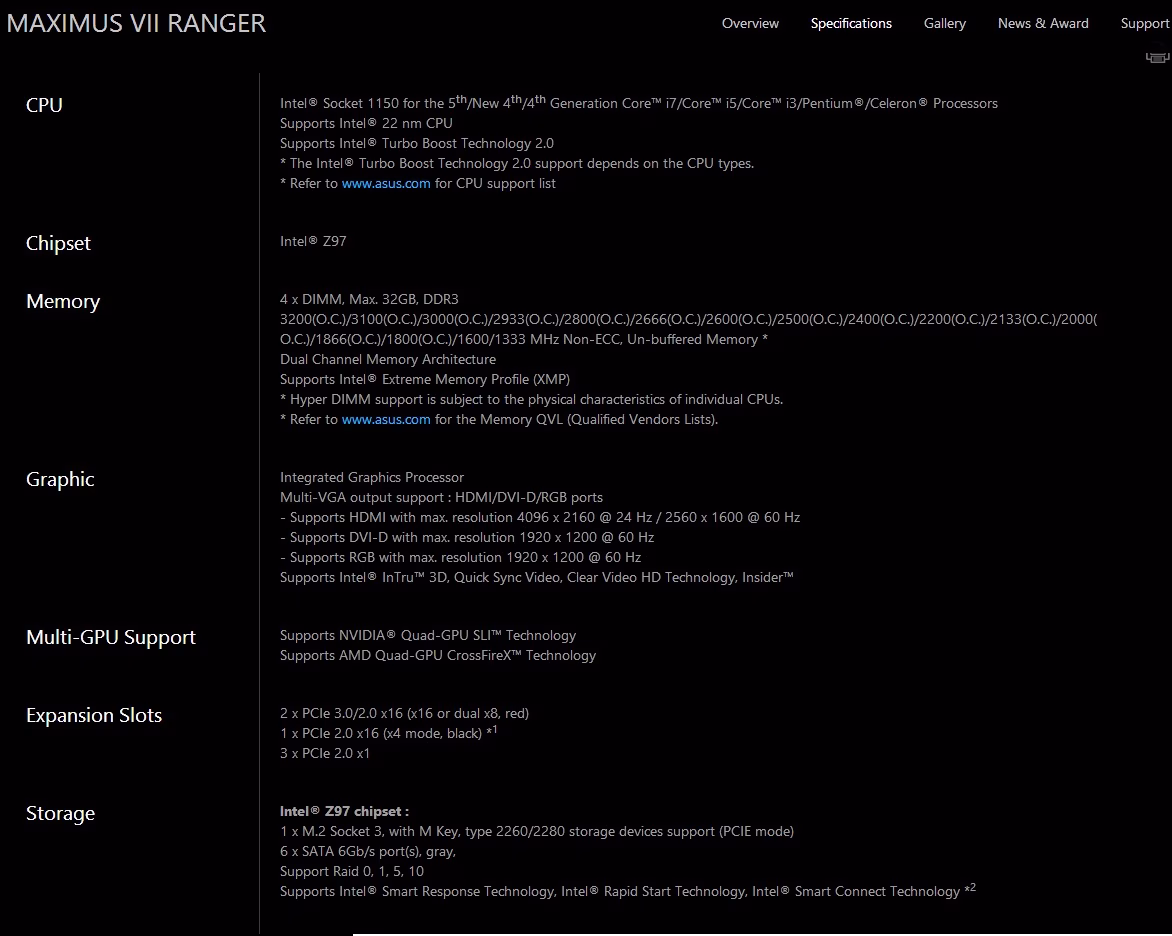

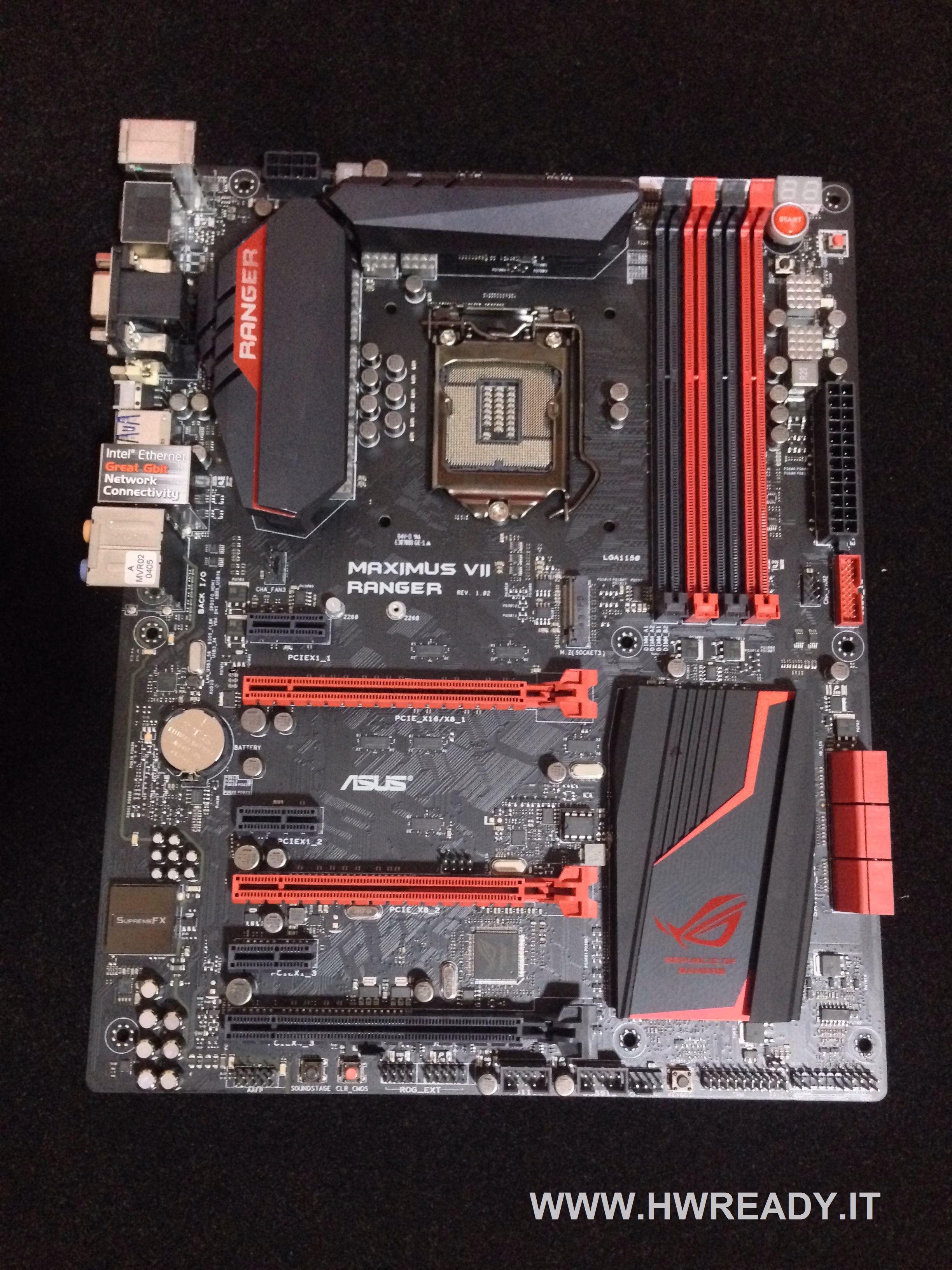

Formato ATX, supporto CPU Intel 22nm, 32GB di Ram Dual Channel in Overclock fino a 3200MHz, supporto quad SLI e CrossFireX, 1x M.2 Socket, Audio SupremeFX e UEFI Bios.

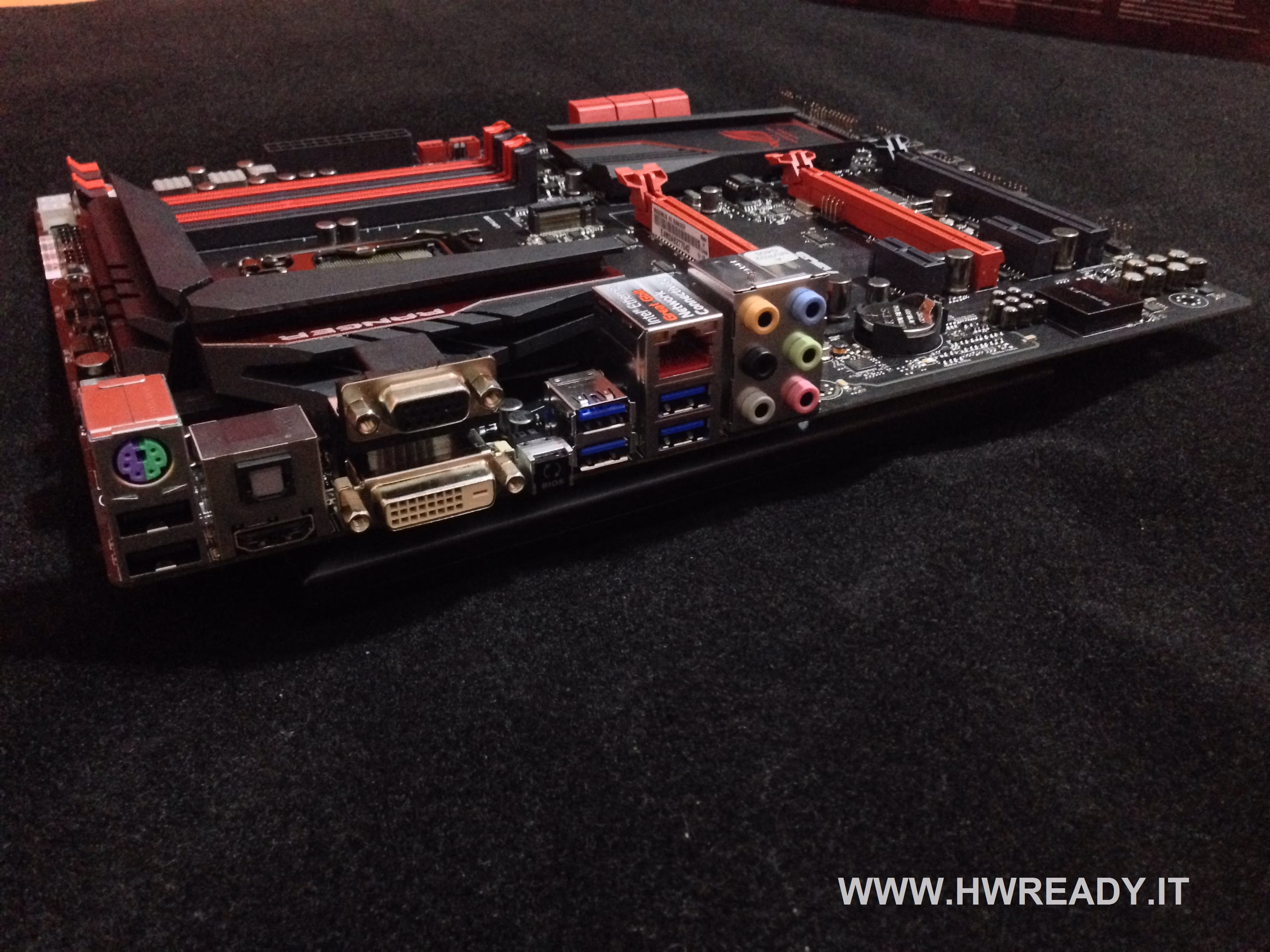

Asus ha anche corretto a mio parere un grosso deficit della serie Z87, ovvere le Motherboard alla pari della nuova Ranger, ed anche la superiore HERO, non avevano sufficienti uscite video (1 HDMI),  mentre ora figurano alla grande HDMI, DVI ed RGB. Per chi semplicemente voleva collegare un TV non era possibile. Sempre utile anche l’uscita ottica Toslink sul pannello posteriore per un Audio perfetto su impianti di qualità, come l’Home Theatre del proprio TV.

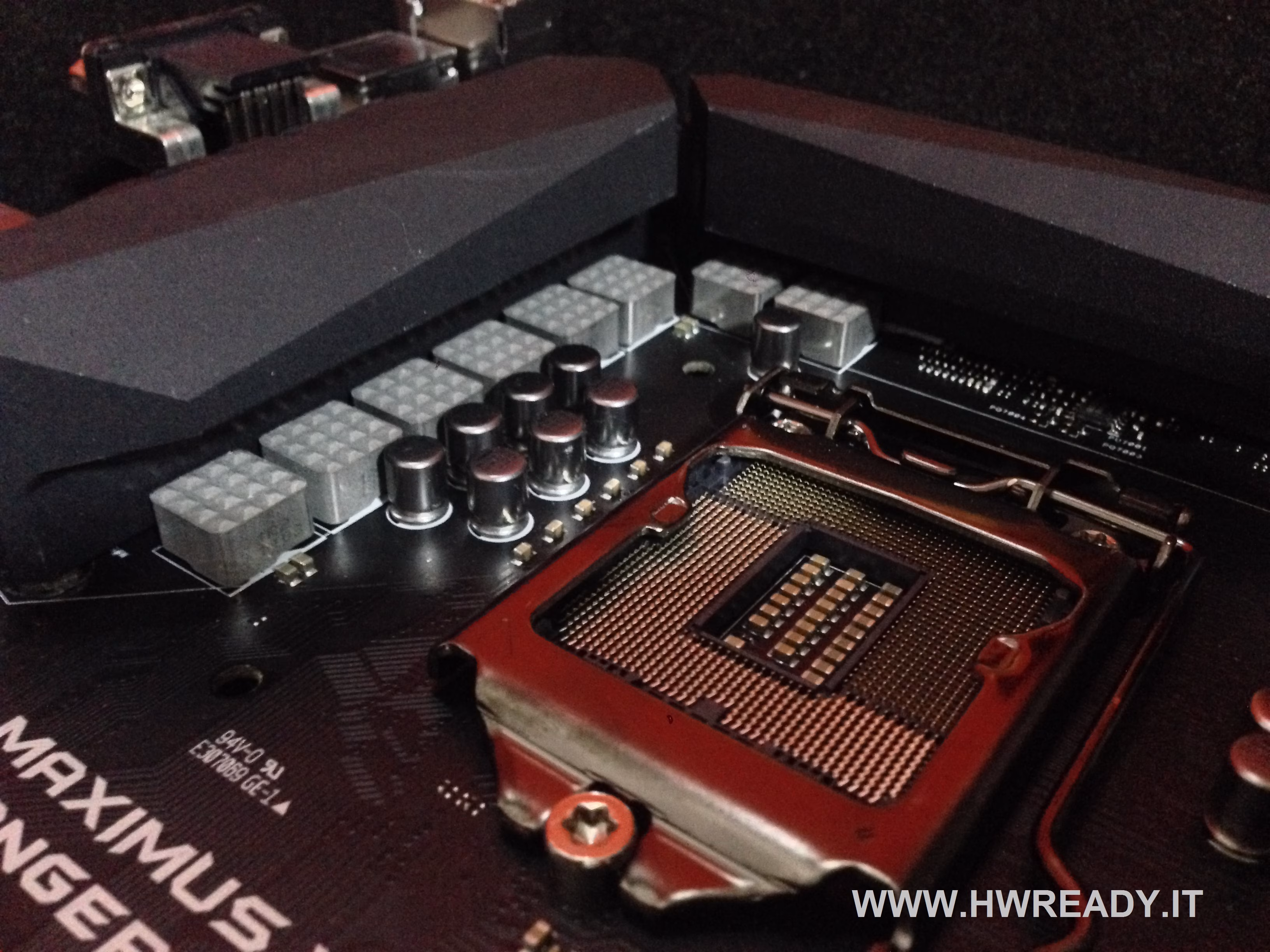

Alimentazione con “Black Metallic Chokes” a 8+2 fasi digitali ( 8 CPU + 2 Memorie)  fino a 60A per fase, con temperature da scenario apocalittico -70° a 125°. Quindi in grado di supportare discreti Overclock.

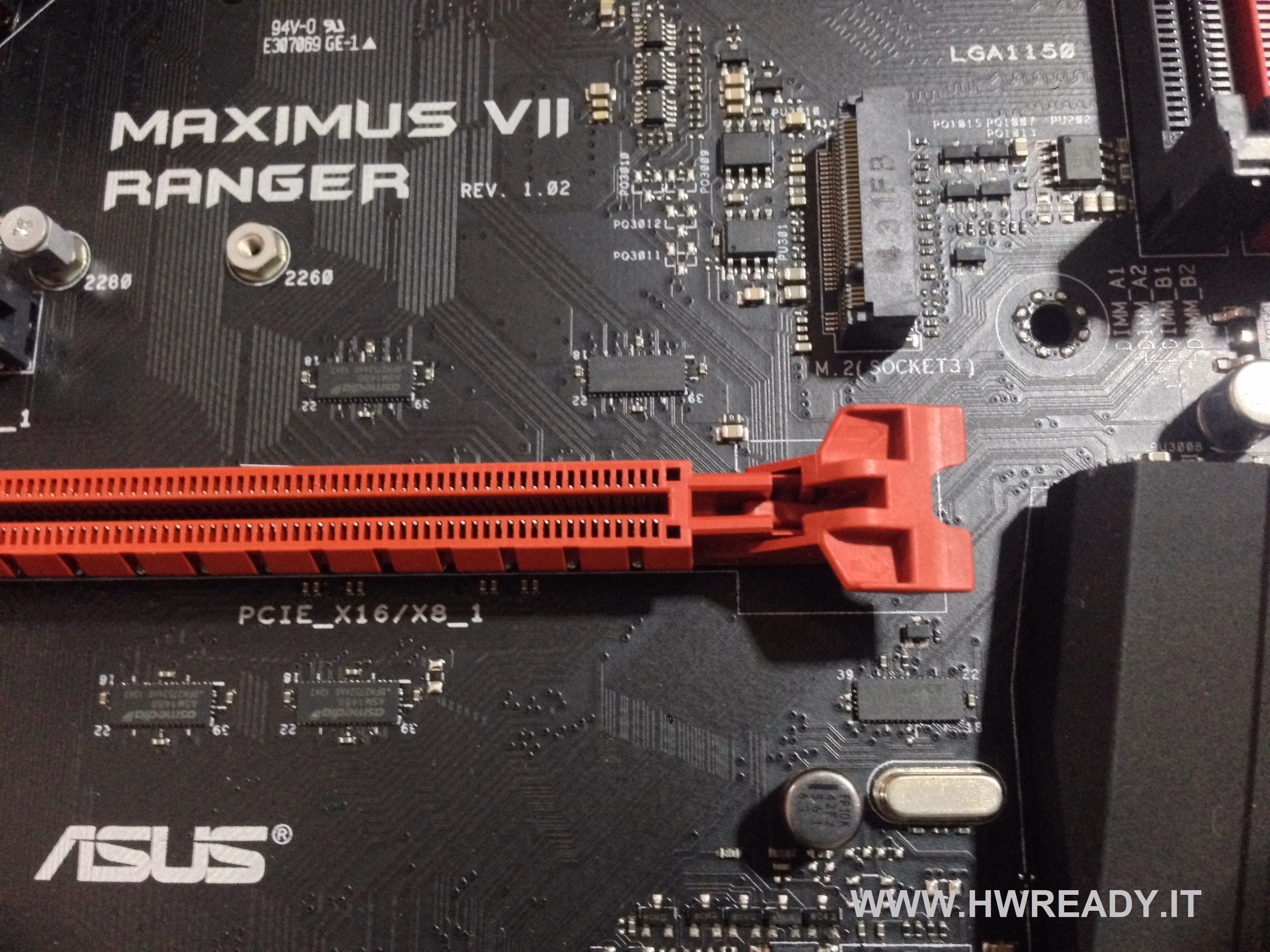

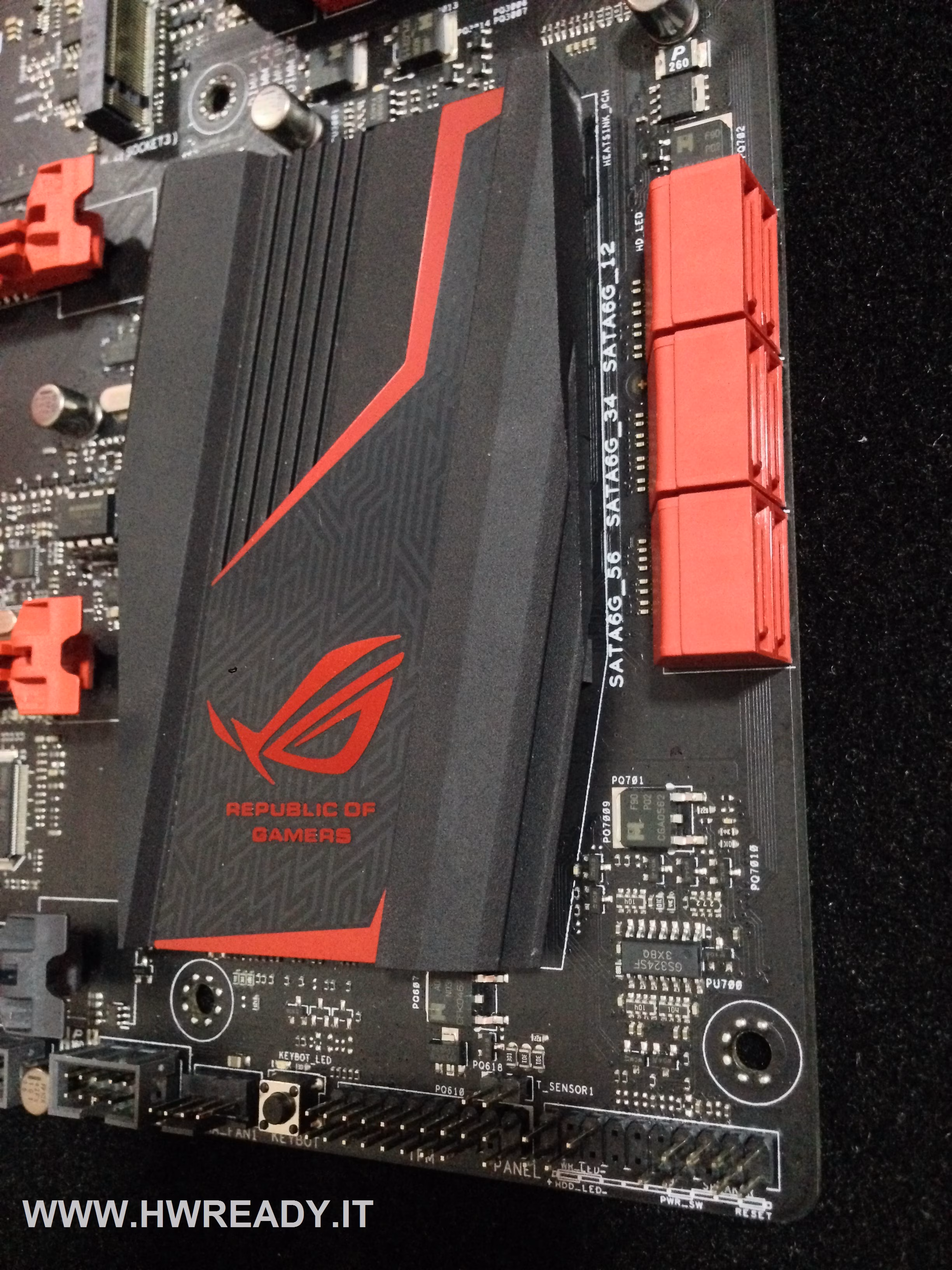

E’ presente un solo slot PCI Express 3.0, quindi vuol dire che in caso di multi GPU andranno ad una velocità di 8x. Ben distanti i vari connettori e porte sata a 90° per non creare problemi con grosse GPU, tutte e 6 le porte sata sono gestite dal PCH (Novità del socket Z97).

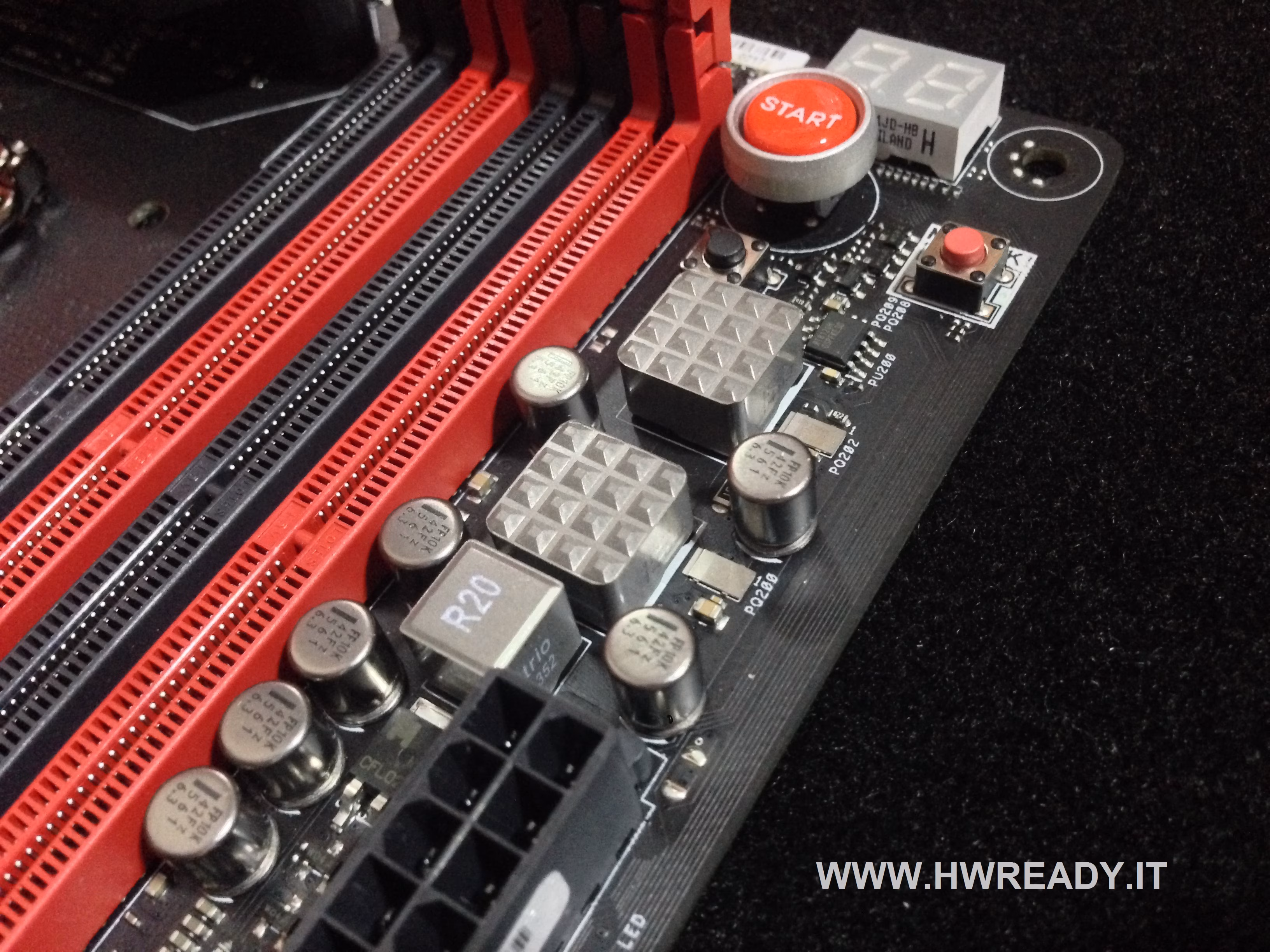

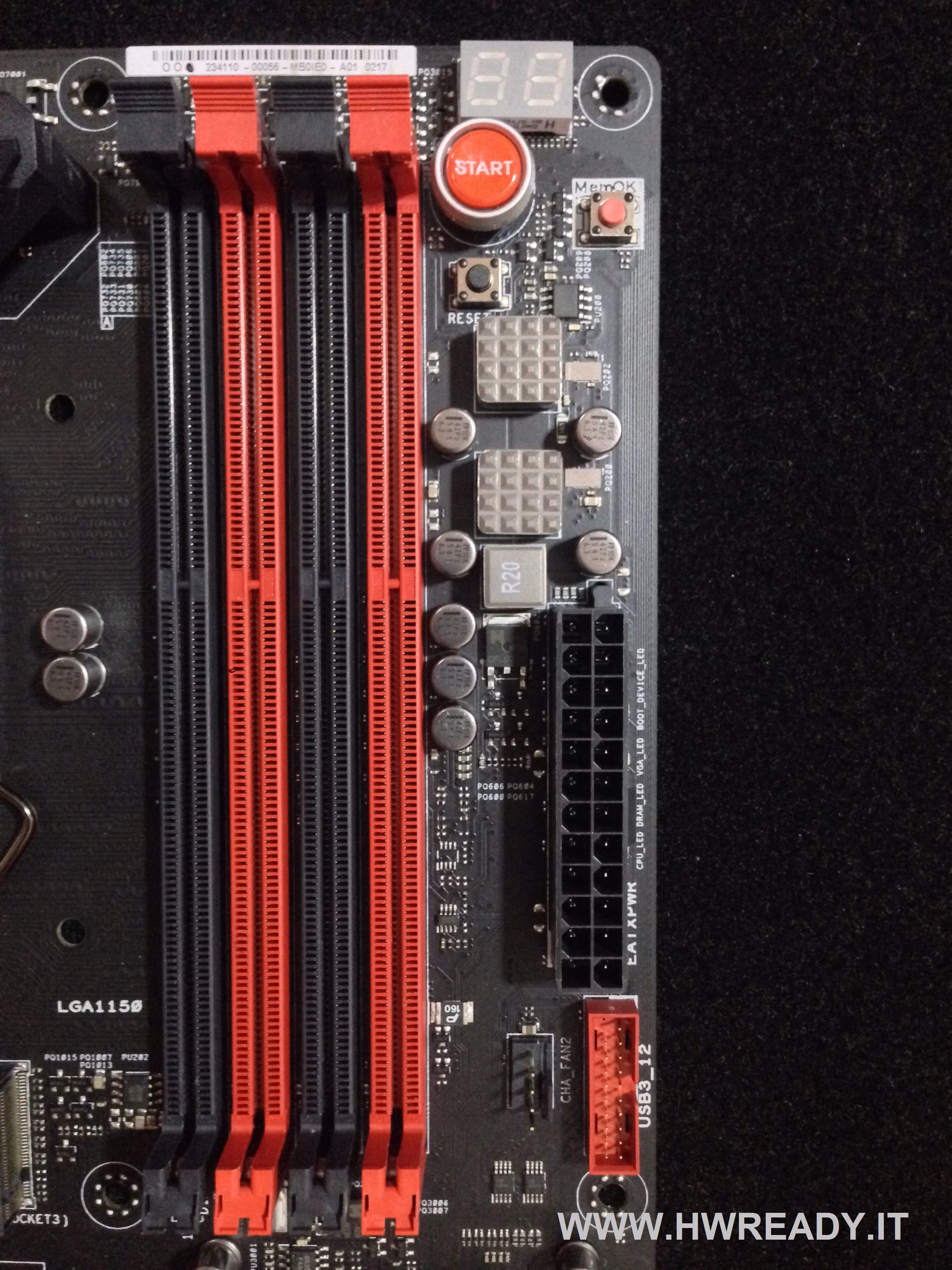

Ottimi i pulsanti di Start e Reset sulla Motherboard e sempre molto utile il display di debug che ci segnala eventuali anomalie (soprattutto in caso di Overclock) nel sistema all’accensione.

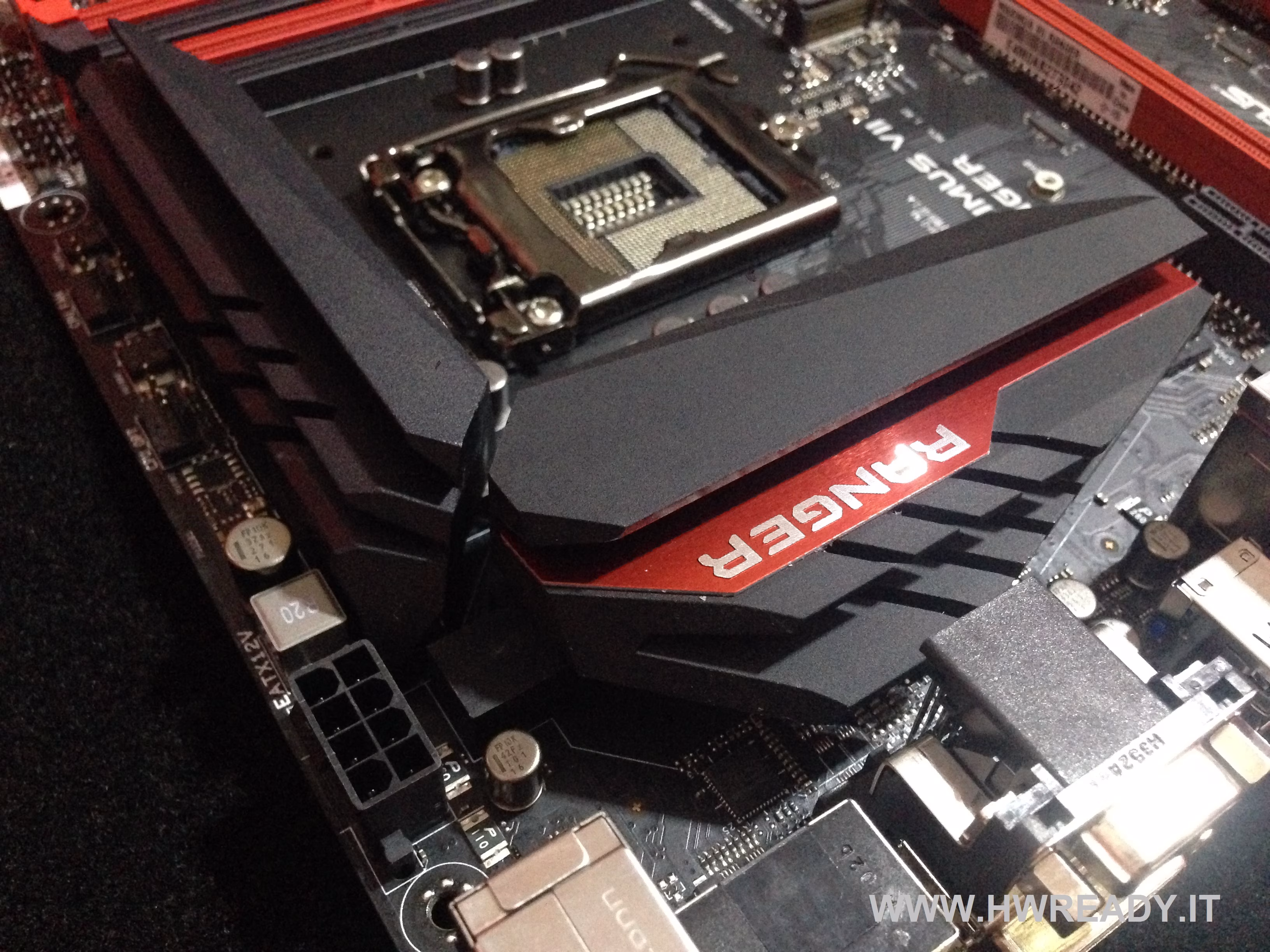

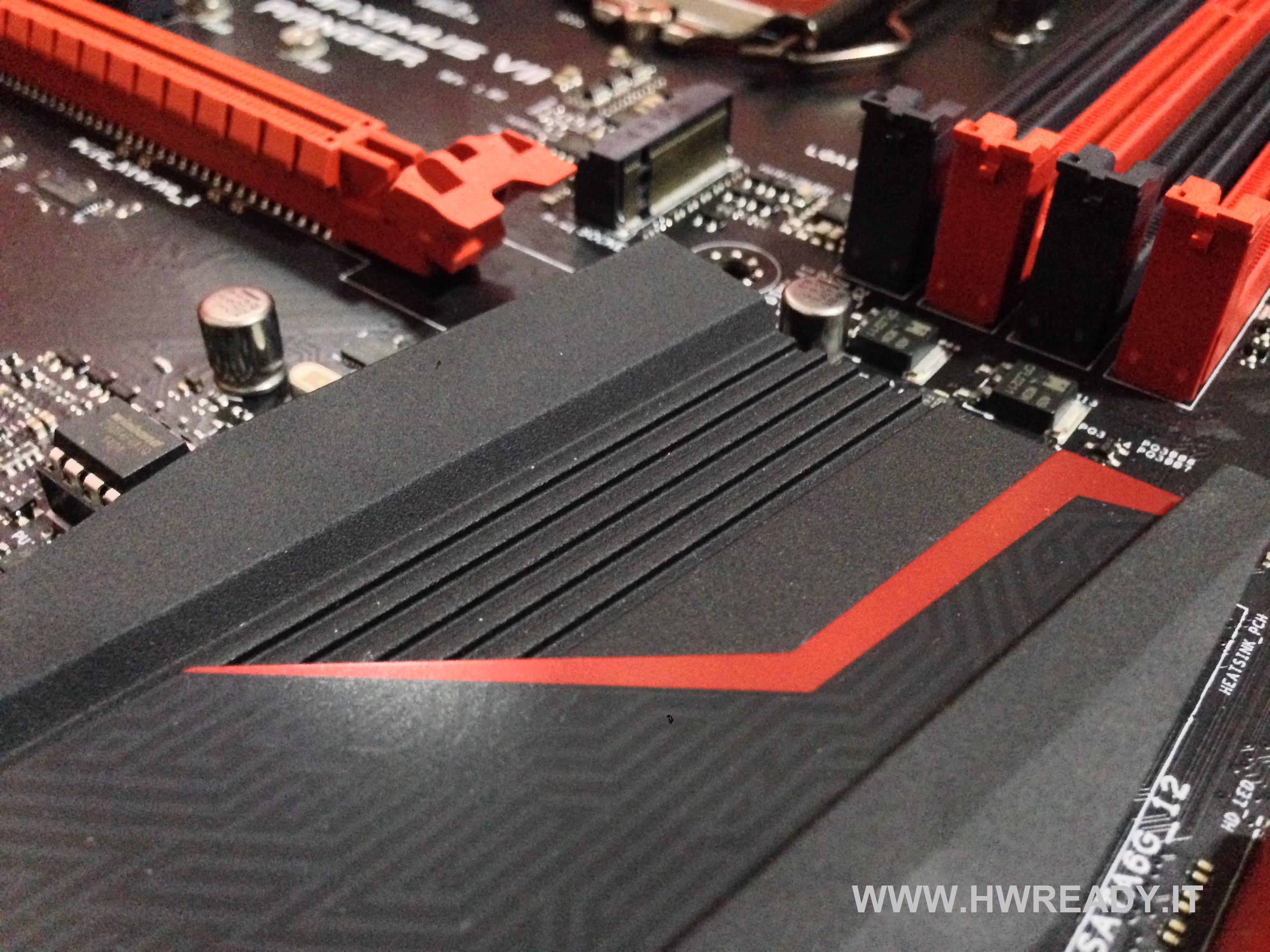

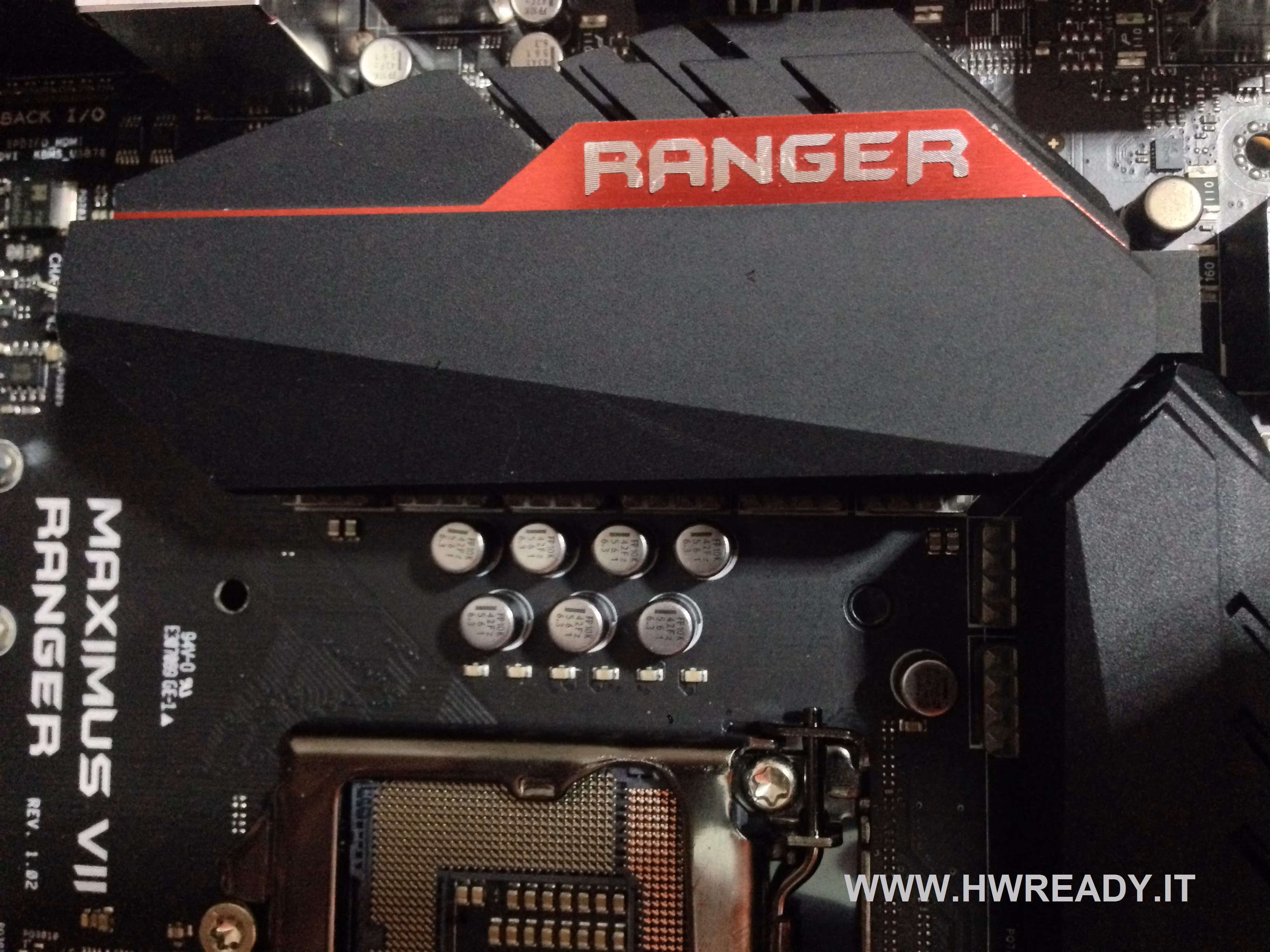

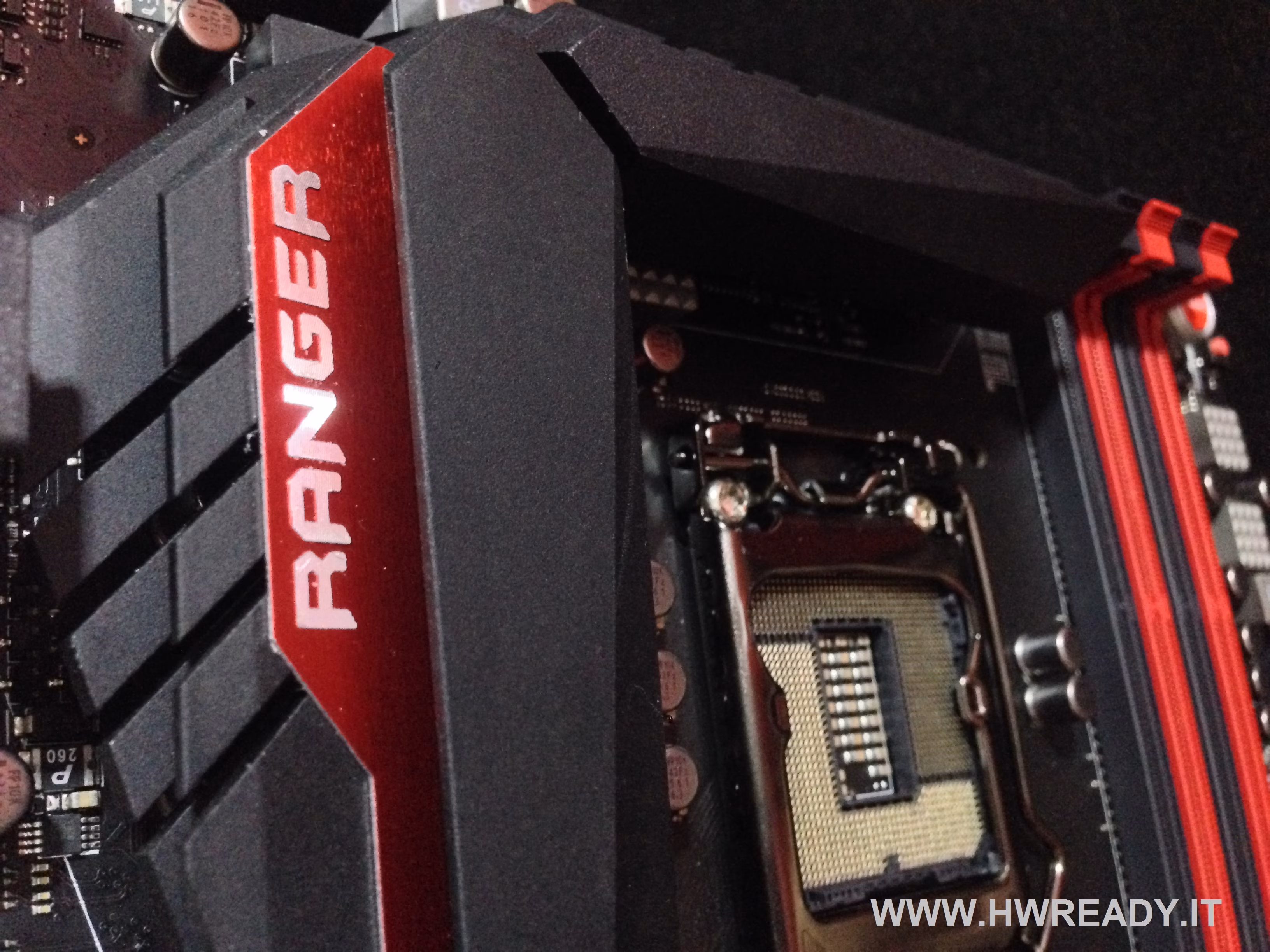

La dissipazione sulle fasi di alimentazione e sul PCH sono buone e con un ottimo design.

Extreme Engine Digi+ III

Asus equipaggia le le sue Schede Madri ROG con condensatori 10K di alta qualità e fasi digitali, ciò permette regolazioni di voltaggi ed indipendenza tramite software.

 FAN Xpert 2

Software di gestione delle ventole (5 punti di connessione presenti sulla Motherboard) con diverse configurazioni preimpostate e tutte le informazioni necessarie per gestire al meglio il flusso d’aria e la rumorosità del nostro PC.

M.2 SSD SUPPORT

Altra innovativa caratterista il supporto per SSD M.2 ciò permette di avere 10 Gbps perchè collegata tramite PCI Express direttamente sul PCH.

KEY Boot

Tasto posizionato sulla MotherBoard che

permette di settare profili XMP e di Overclock.

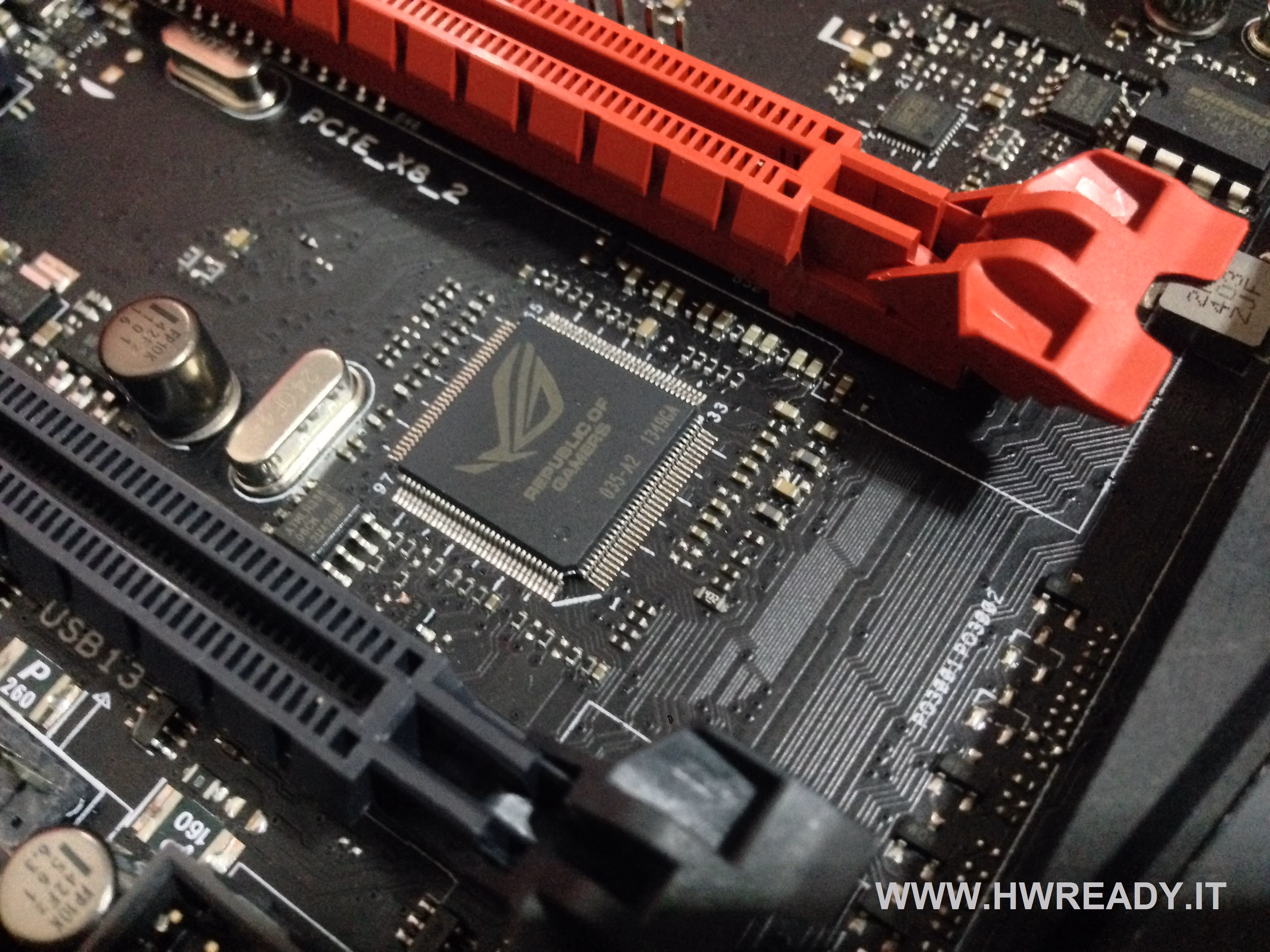

Audio SupremeFX

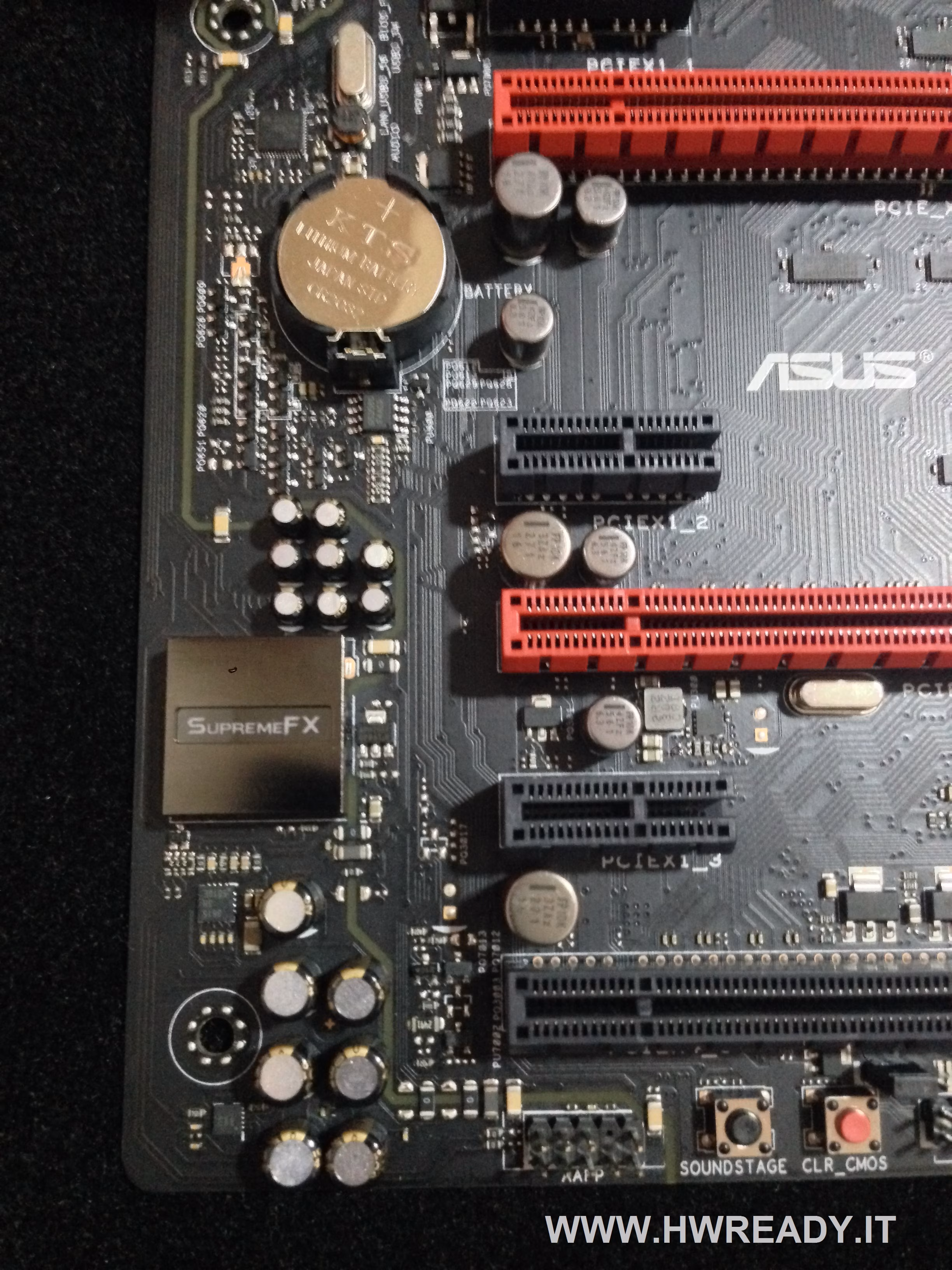

Audio ad 8 canali isolato dal resto dei componenti presenti sulla Scheda Madre e con ELNA di alta qualità. Sound per gli amanti del gaming e della musica con software di gestione ROG. Ricordiamo in oltre che è dotata di Sonic Radar per trovare i nemici nelle sessioni di gioco più intense.

ROG RAM Disk

Software che permette di creare una chace di giochi o software con archiviazione reale sulla RAM, in modo da avere velocità anche superiori a 20X di un SSD

Uno dei punti di forza delle Motherboard marchiate ROG è l’UEFI Bios.

Facile da gestire anche perchè si interagisce direttamente col mouse, interfaccia intuitiva e completa con l’aggiunta dell’EzMode per controllare Voltaggi, Temperature ed informazioni.

Facile anche fare dell’Overclock per utenti con conoscenze basi del Bios, l’interfaccia grafica aiuta.

Ricordiamo che l’UEFI Bios è aggiornabile tramite USB facilmente, basta scaricare dal sito l’ultimo software ed inserirlo in una pennetta USB e seguire le istruzioni.

Come al solito non parla italiano, ma conosce tutte le altre lingue…

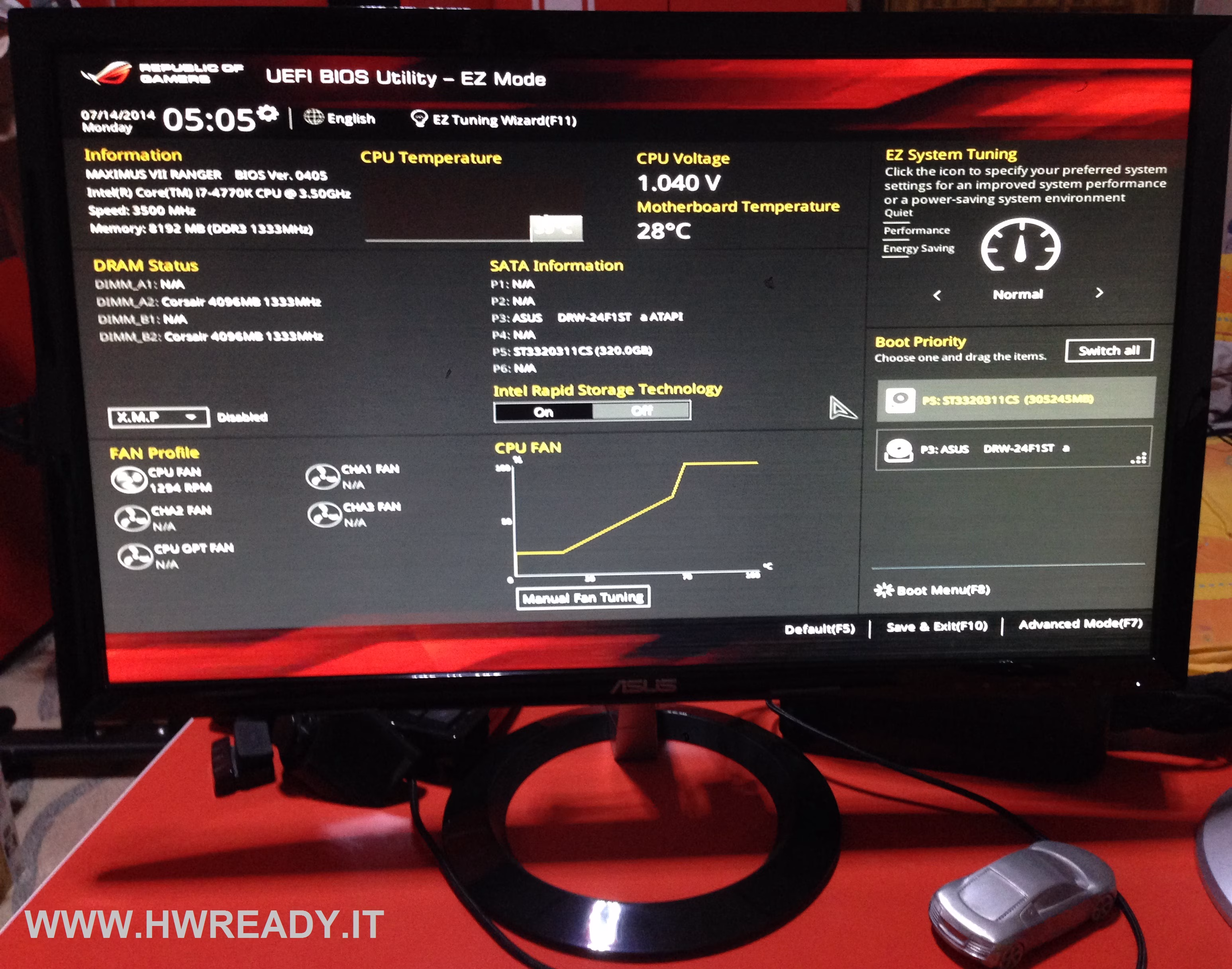

Ecco la schermata principale del BIOS, sulla destra è presente un riepilogo di dati della CPU, memorie e voltaggi.

Questa è la schermata EZ Tuning con tutte le informazioni, un’interfaccia completa con perfino i profili delle ventole e la priorità del Boot sulla destra.

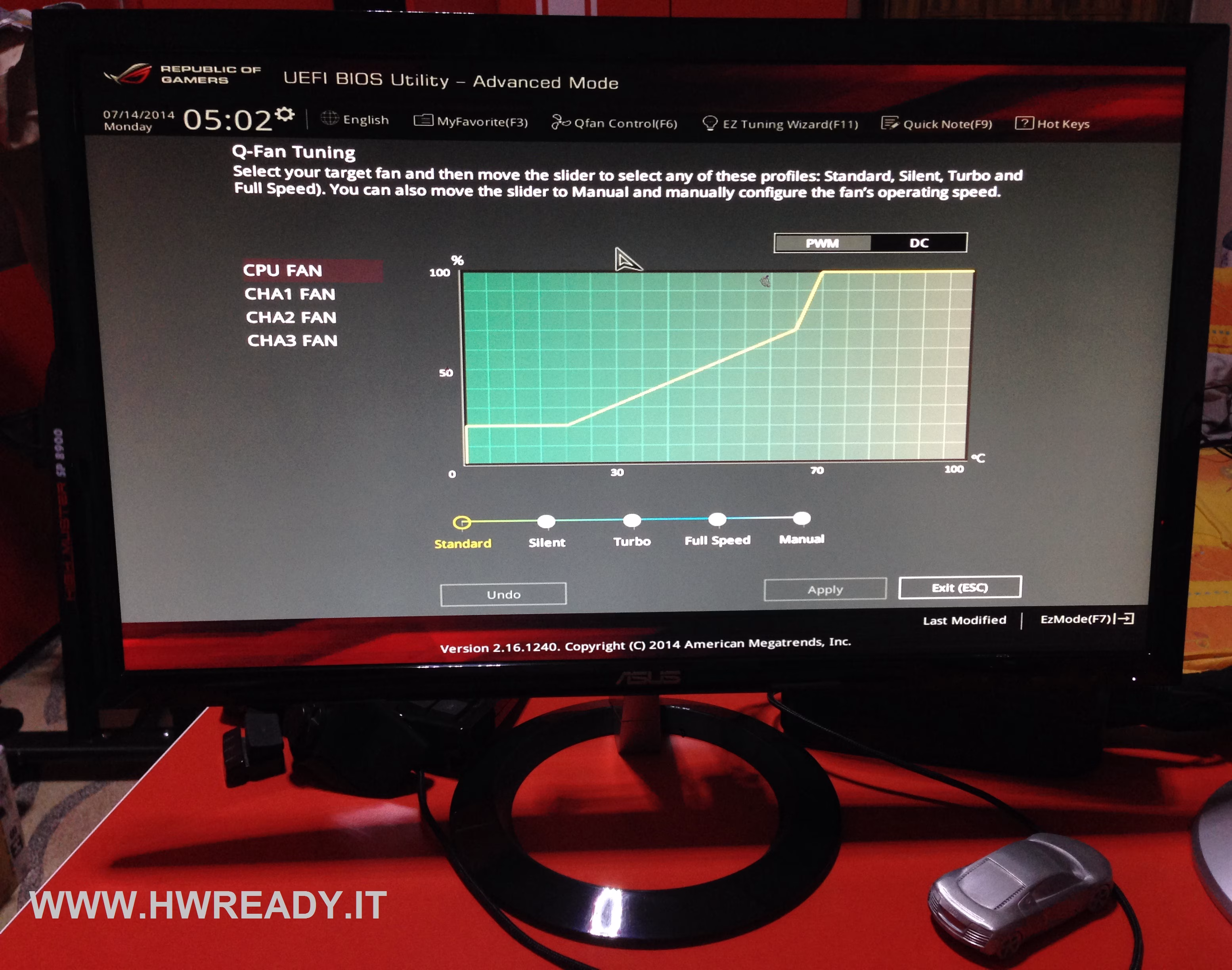

Questa è la personalizzazione del profilo delle ventole direttamente dal Bios.

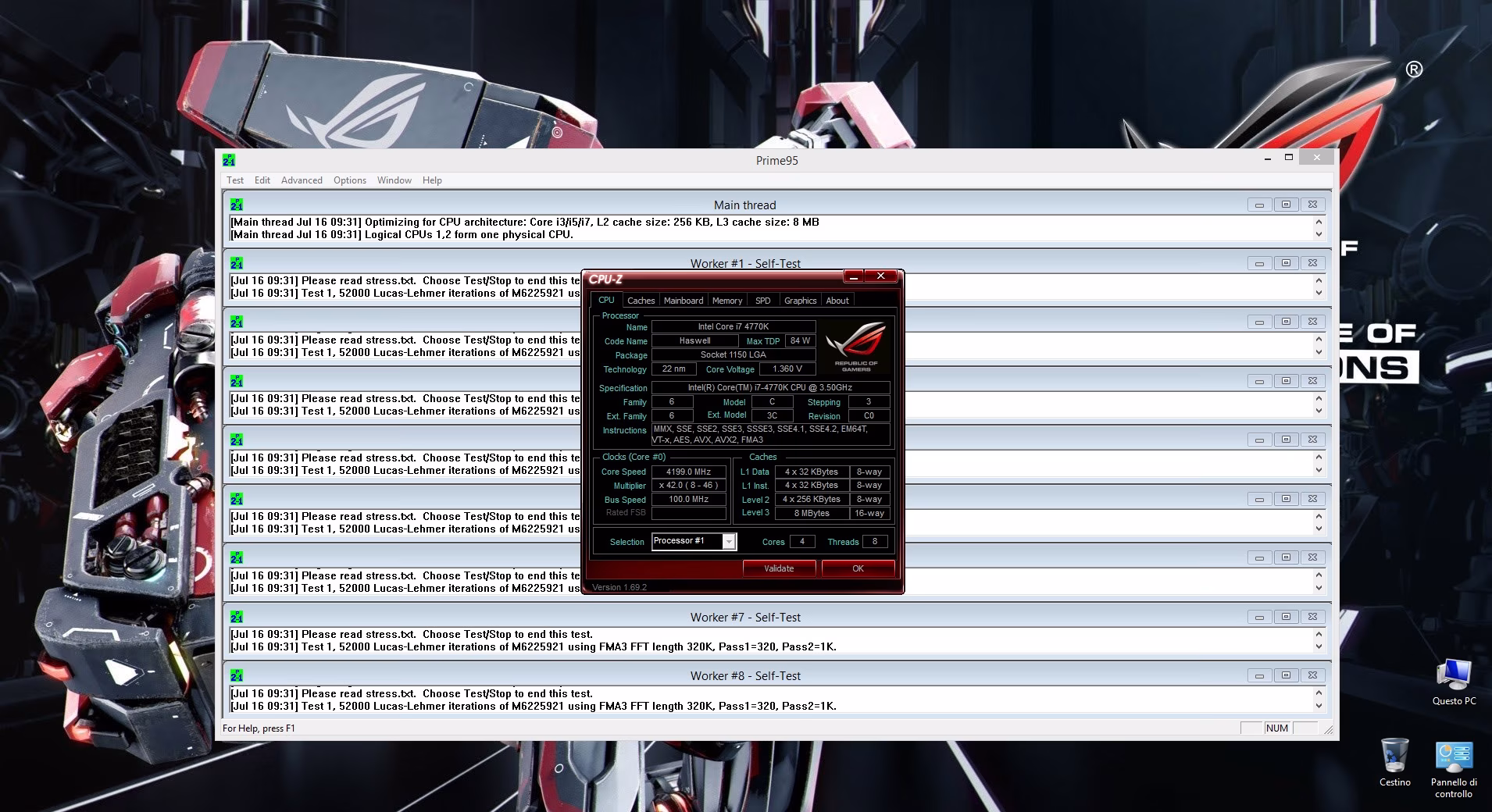

Sostituendo il dissipatore Intel con uno più efficiente siamo riusciti velocemente con un voltaggio di 1.34 (STABILE CON UNA SESSIONE DI 20 MIN DI PRIME95) a portare il nostro i7 4770K (delidded) in Overclock a 4,6Ghz. con temperature da 58° a 60° con 28,6° di temperatura nel case.

Ricordiamo che ogni CPU ha una sua possibilità ed un margine di Overclock, del modello in questione solo il 60% arrivano a 4,6GHz, il 20% 4,8GHz e solo un misero 5/10% i 4,9/5 GHZ.

Sconsigliamo di mettere mano se non si ha un valido dissipatore e non si è effettuata una procedura di sostituzione della pasta termica come al nostro i7 LINK , le temperature potrebbero salire vertiginosamente se non si è pratici di Overclock e si sparano valori a caso nel Bios.

Come vedete nello screen anche i software in dotazione con le Asus Maximus sono tutti marcati ROG:

La configurazione utilizzata nei test è la seguente:

Nei Test abbiamo lasciato CPU e RAM a defaut, senza alcun tipo di Overclock. Le RAM sono 8GB a 1600MHz CL7.

3D Mark Firestrike

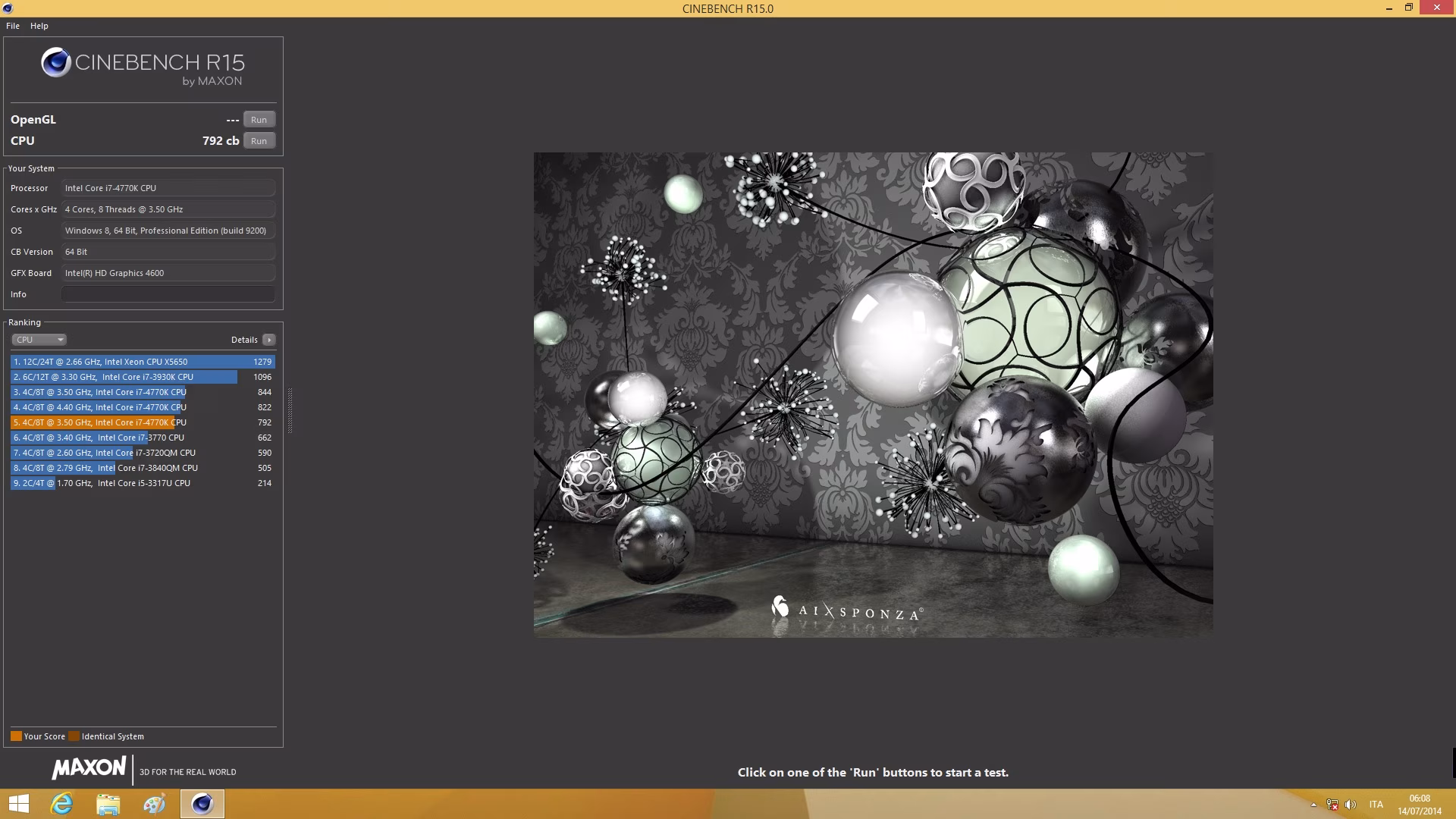

Cinebench R15

Cinebench R11.5

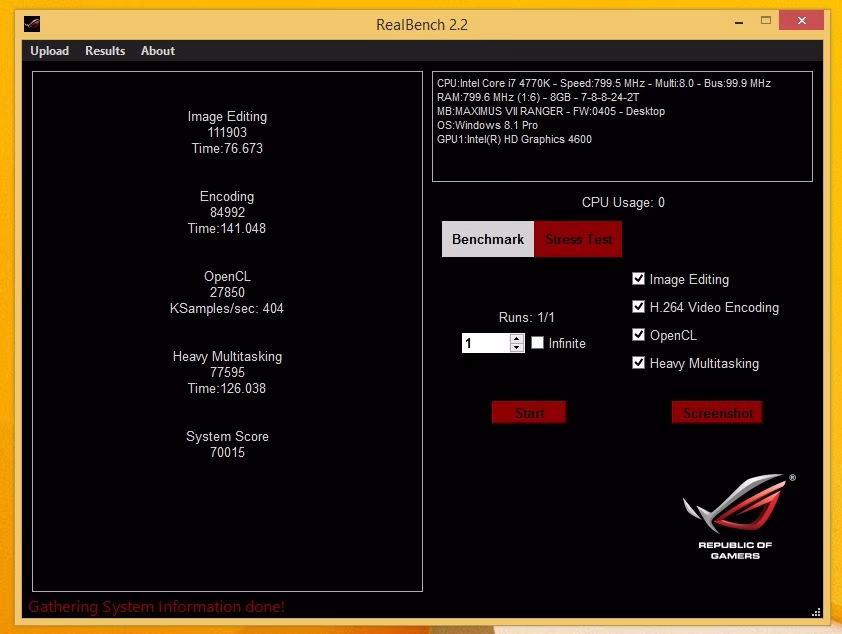

RealBench ROG 2.2

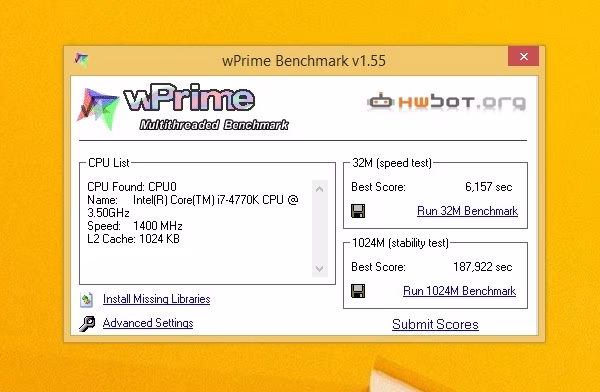

wPrime v1.55

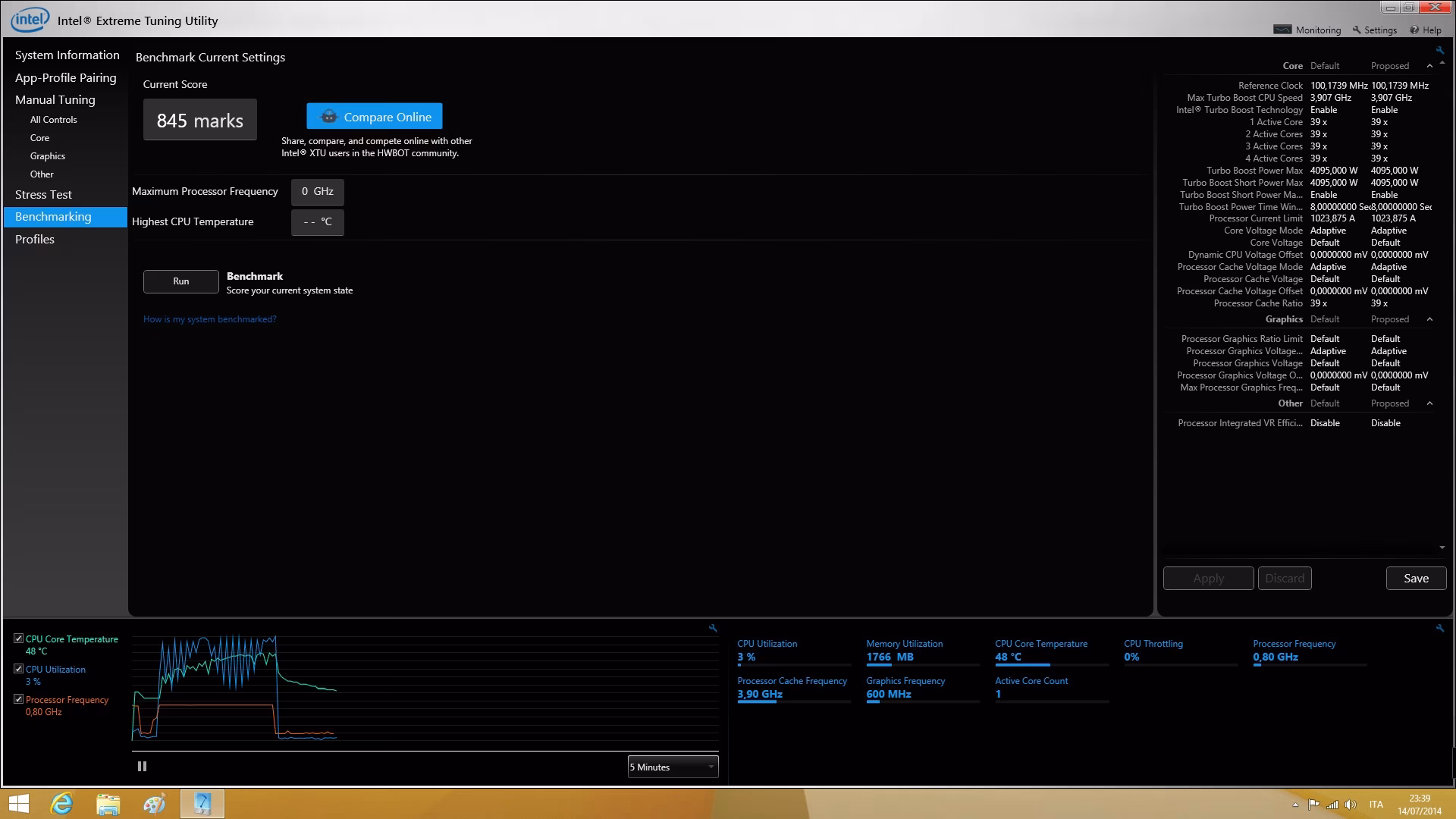

Intel(R) Extreme Tuning Utility

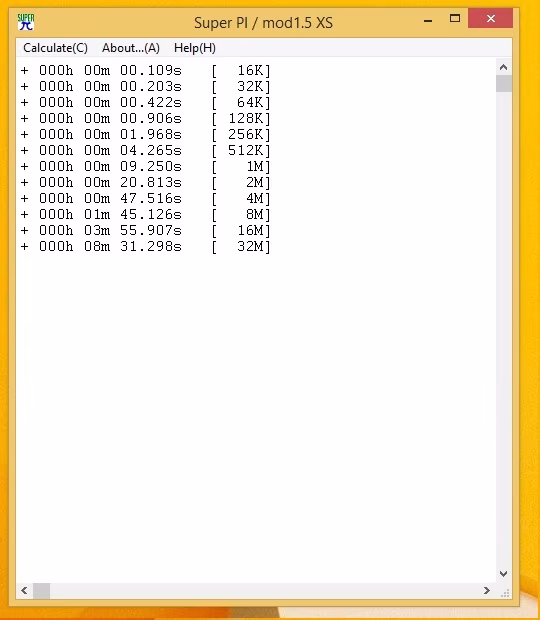

Super PI mod1.5 XS

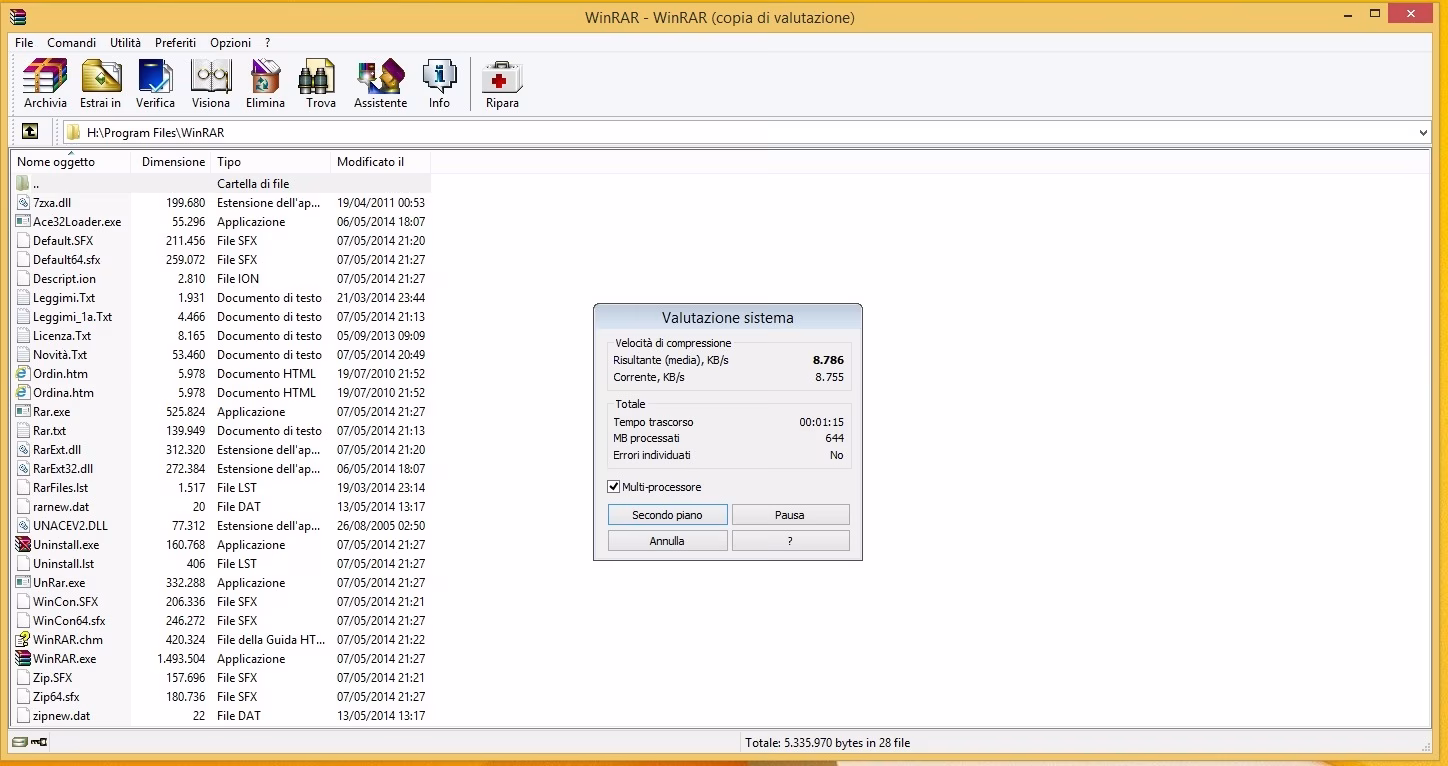

Win RAR:

Singolo-processore

Multi-processore

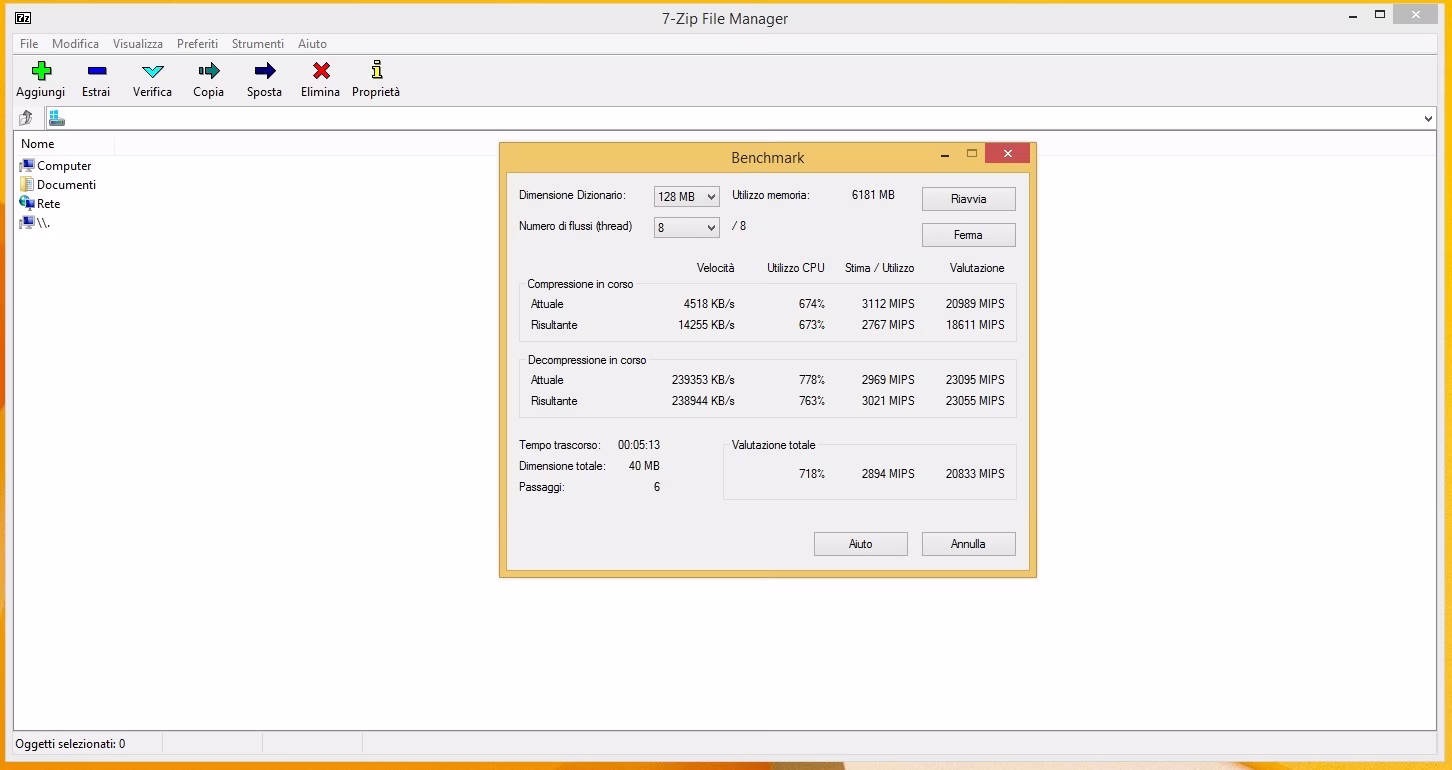

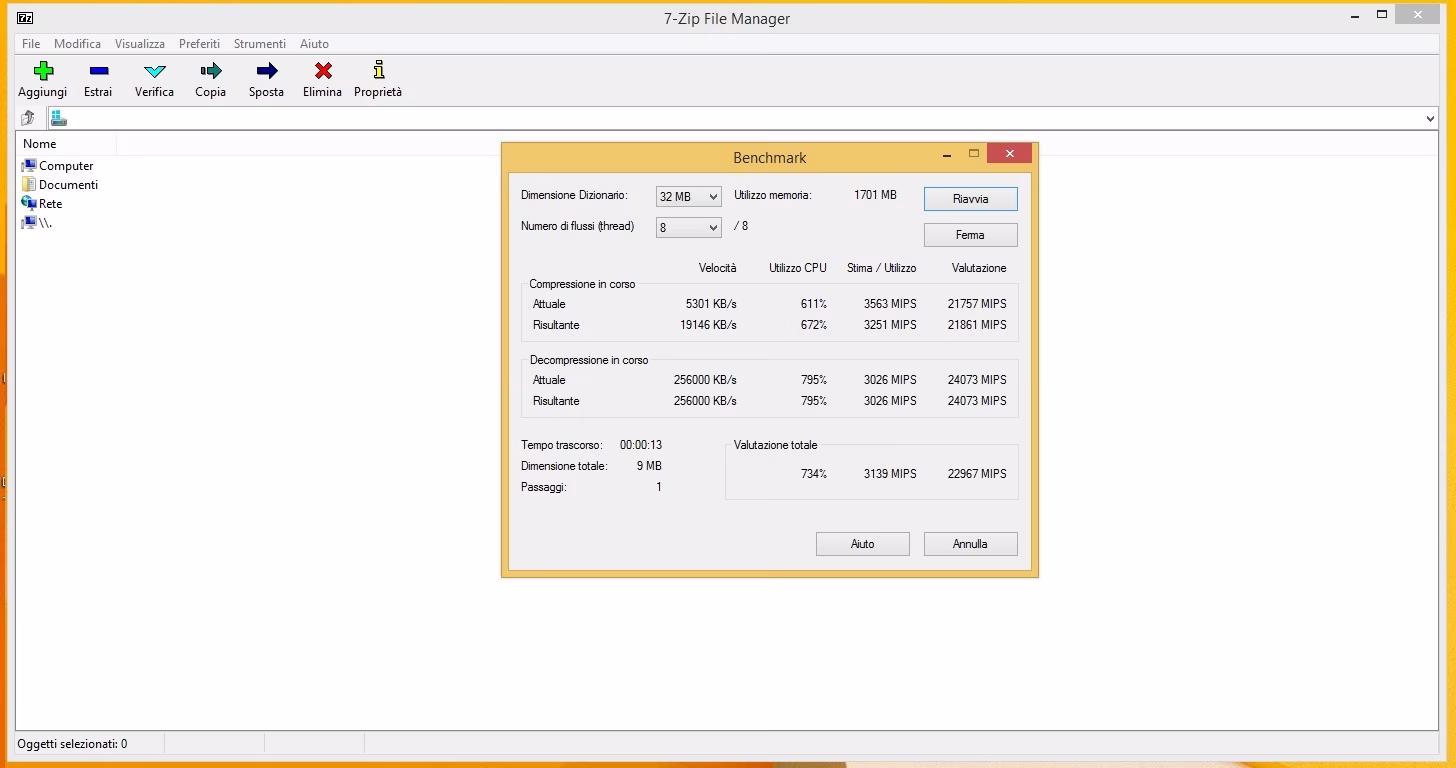

7 Zip:

32MB

128MB

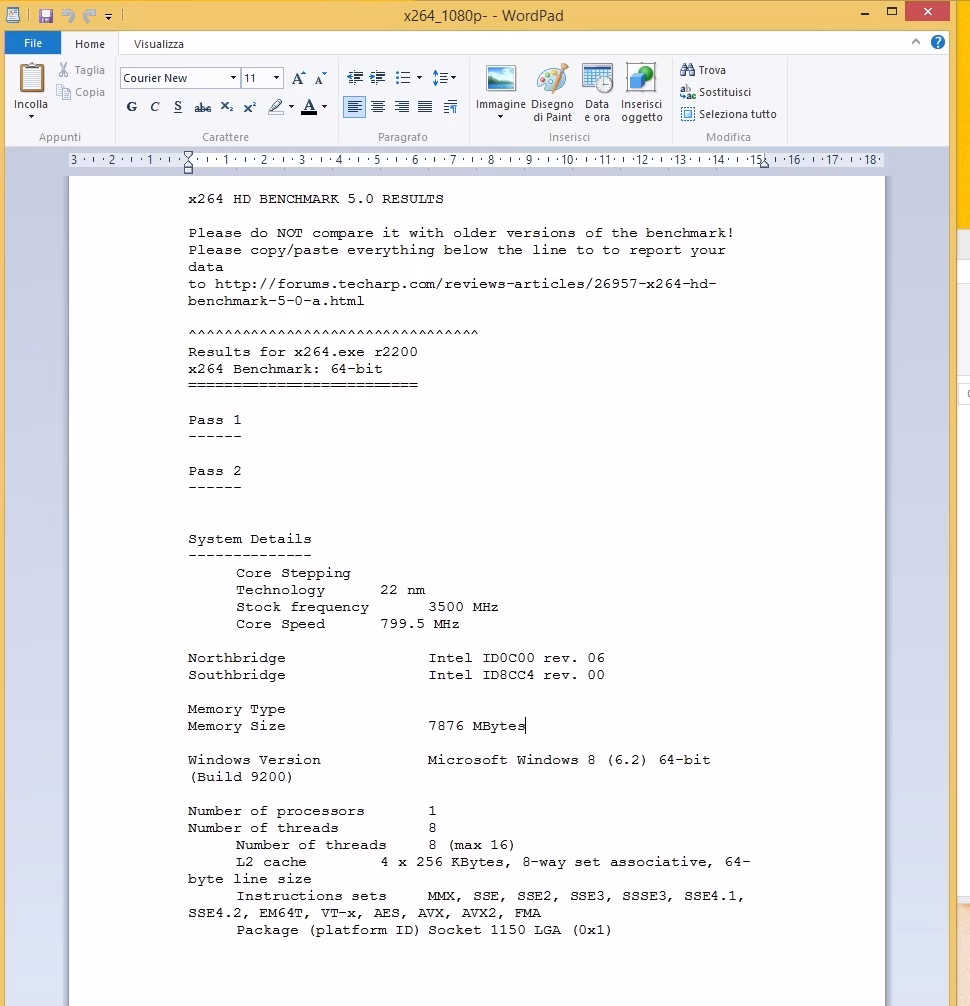

x264

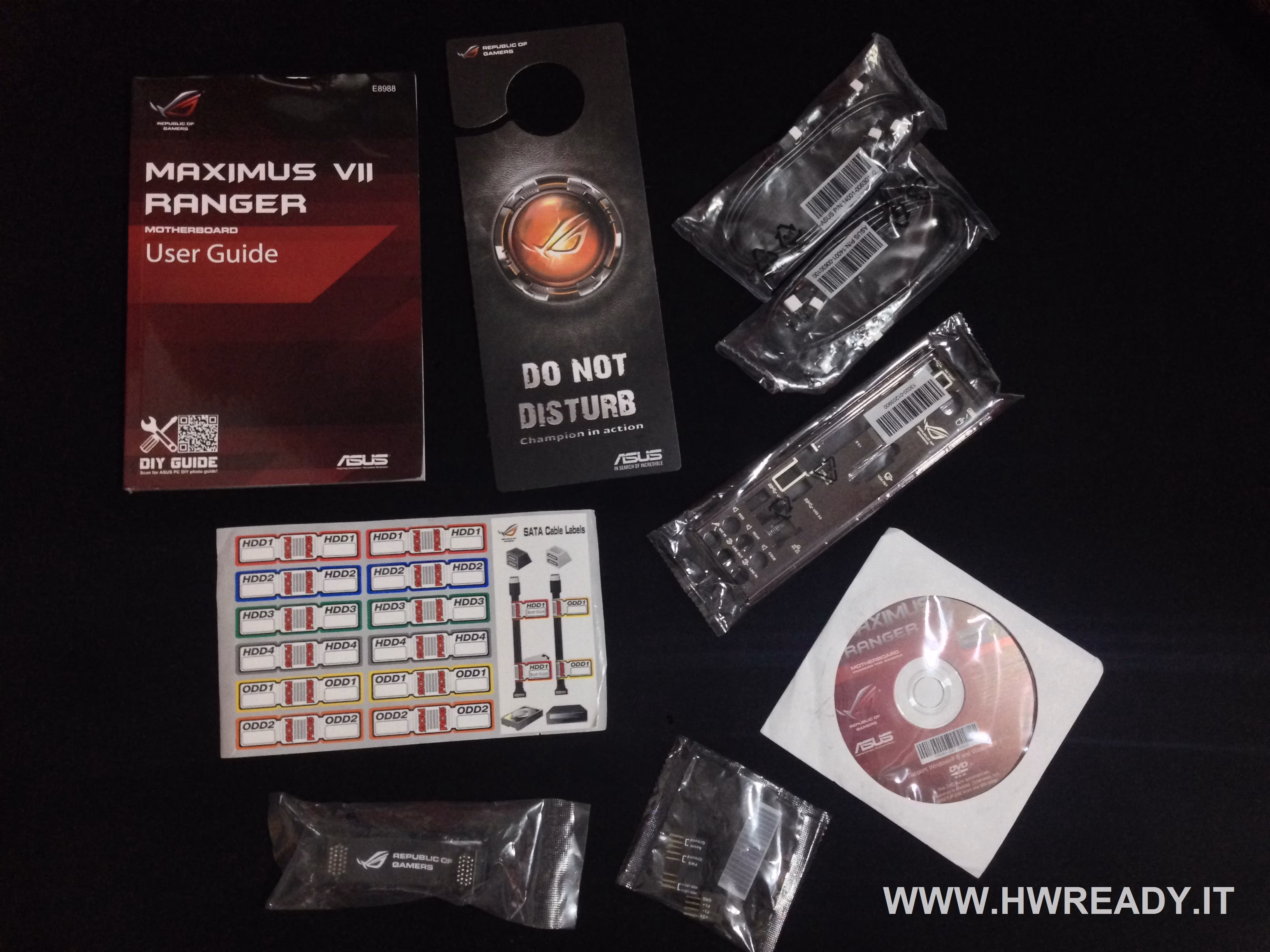

Un prodotto dalle buone prestazioni, ovviamente non da Overclock estremi, ma comunque in grado di farci divertire un pò. Da ottima entry level offre tante particolarità e caratteristiche innovative oltre ad un Bundle magnifico.

Design e Qualità 4,5

Solito splendido design e dissipatori ROG in tema rosso e nero ed efficiente dissipazione del PCH e dei circuiti di alimentazione efficienti.

Prestazioni ed Overclock 4,5

Direi che non è un prodotto che può entusiasmare i più esigenti, ma è da elogiare perchè un computer gaming con una Motherboard del genere non ha deficit di nessun tipo, un prodotto completo e di fascia medio/alta, ma non alta/estrema se si pensa/spera questo ( sappiamo bene che non è indirizzata a quel tipo di utenti, si devono spendere ben altre cifre per il proprio piacere ludico nell’overclock e robe varie… ).

Connettività e Funzionalità 5

Buona connettività video,  il giusto numero di porte SATA (6) ed USB (2 porte 2.0 e 4 porte 3.0), possibilità di collegare fino a 5 ventole, connettore M.2 al passo coi tempi e buona sezione audio.

Prezzo 5

Solida e buona qualità costruttiva ricordando la fascia di prezzo, 160€ circa.

PRODOTTO A 5 STELLE

per prezzo, qualità e caratteristiche.

Assegniamo alla RANGER VII anche un Award come Best Mainboard

Un Plauso ed un grazie ad Asus per il prodotto.
